Producttype	Elektrische oven met keramische kookplaat
Merk	DELONGHI
Model	DO32852

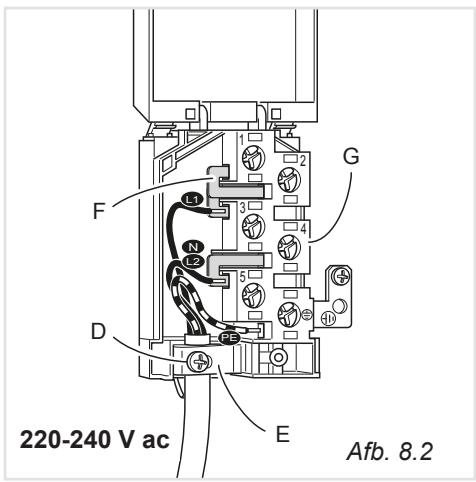

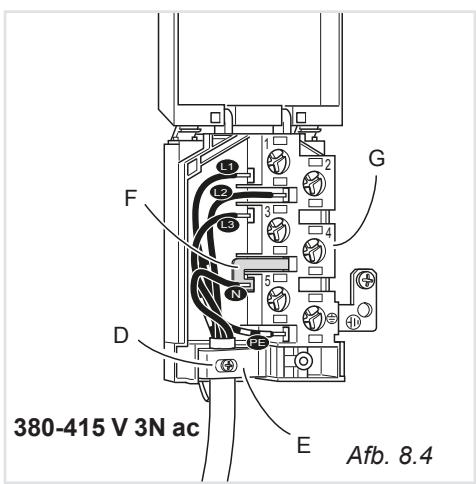

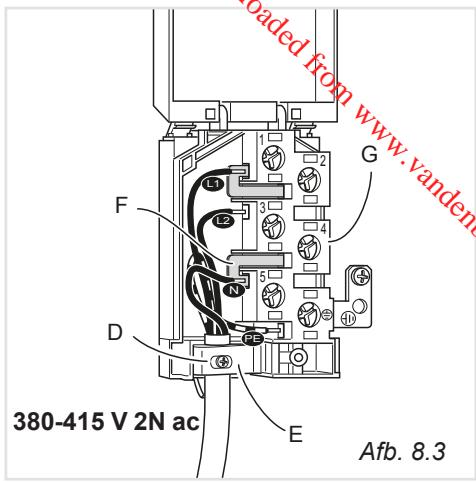

Elektrische aansluiting	220-240 V ~ 50/60 Hz (eenfasig) of 380-415 V driefasig
Totaal vermogen	Ongeveer 10 kW (afhankelijk van configuratie)
Aantal kookzones	5 keramische kookzones (waarvan 1 dubbel ovaal, 1 dubbel rond, 3 zones met 3 circuits)
Ovenfuncties	7 standen: verlichting, natuurlijke convectie, grill, geforceerde convectie, semi-geforceerde convectie, straling + ventilatie, ontdooien met ventilatie
Oventemperatuurbereik	50 °C tot 250 °C
Elektronische programmeereenheid	24-uursklok, timer tot 23u59, automatisch en semi-automatisch koken
Binnenverlichting	Lamp E14, 300 °C, 220-240 V (vervangbaar)

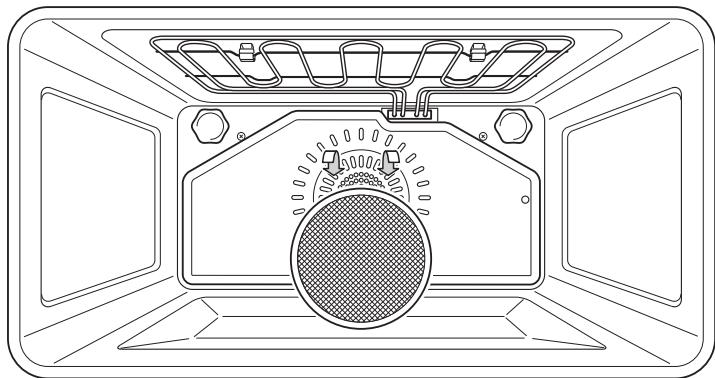

Vetfilter	Verwijderbaar, wasbaar met heet water en reinigingsmiddel

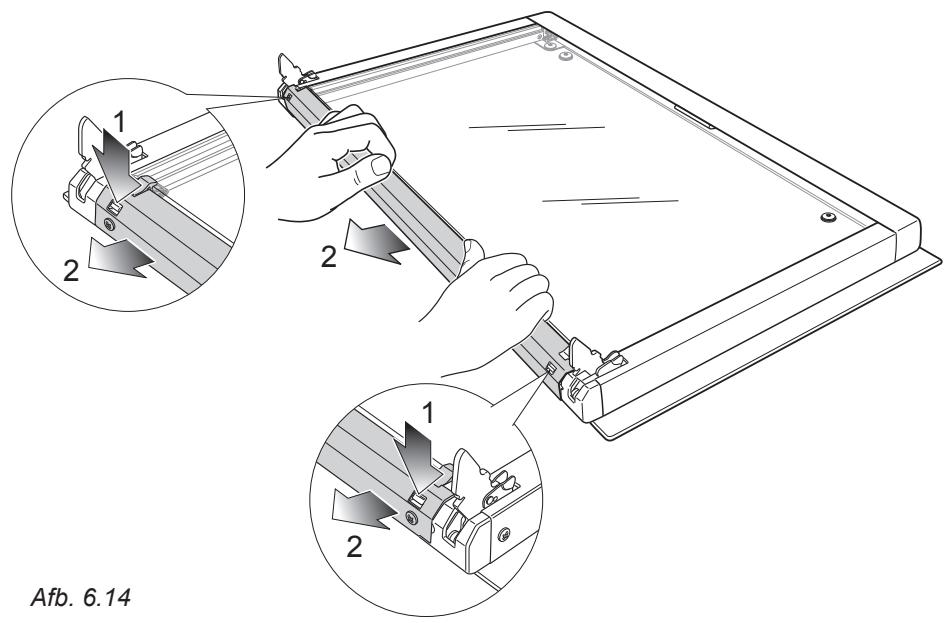

Demonteerbare deur	Ja, met verwijderbare binnenruit voor reiniging

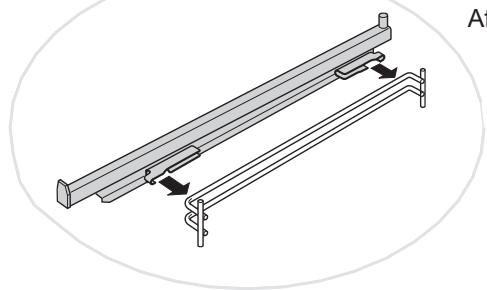

Uitschuifbare roosterdragers	Telescopisch, kinderveiligheid
Veiligheid	Resterende warmte-indicator, geprogrammeerde automatische uitschakeling, anti-kantelbeugel, kinderveiligheid (functievergrendeling)
Materialen	Keramische kookplaat, roestvrij staal, email
Onderhoud en reiniging	Reinig de kookplaat met een krabber en niet-schurend reinigingsmiddel; oven binnenkant met vochtige spons en neutrale zeep; filter en ruit demonteerbaar
Land van fabricage	Niet gespecificeerd
Garantie	2 jaar (standaard)

Veelgestelde vragen - DO32852 DELONGHI

Hoe reinig ik de keramische kookplaat?

Gebruik een krabber om verbrande resten te verwijderen, reinig vervolgens met een vochtige doek en een niet-schurend reinigingsmiddel. Vermijd scherpe voorwerpen en schurende sponzen.

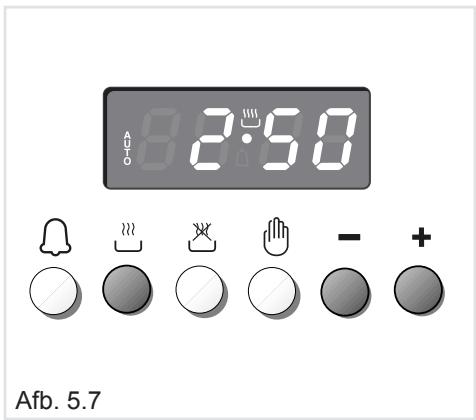

Hoe gebruik ik de programmeereenheid voor automatisch koken?

Druk op de toets kooktijd en stel de duur in met +/–. Druk vervolgens op einduur en stel de gewenste tijd in. De oven gaat automatisch aan en uit.

Hoe ontdooi ik diepvriesproducten?

Zet de functiekeuzeknop op de stand ontdooien (alleen ventilatie). De thermostaat moet op de stand uit (●) staan. Het ontdooien duurt ongeveer 1 uur per kilo.

Hoe reinig ik de binnenkant van de oven?

Laat de oven afkoelen. Reinig met een spons gedrenkt in heet water en mild reinigingsmiddel. Gebruik geen schurende producten. Het vetfilter moet na elke keer koken worden gewassen.

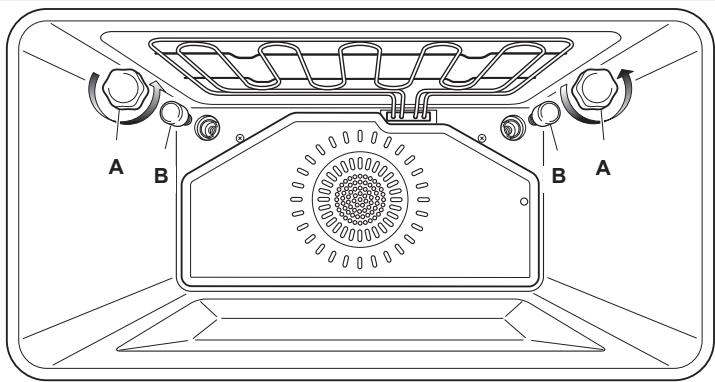

Hoe vervang ik de ovenlamp?

Haal de stekker uit het stopcontact. Laat afkoelen. Verwijder de beschermkap, draai de lamp (E14, 300°C) los en vervang deze door een identieke lamp. Plaats de kap terug.

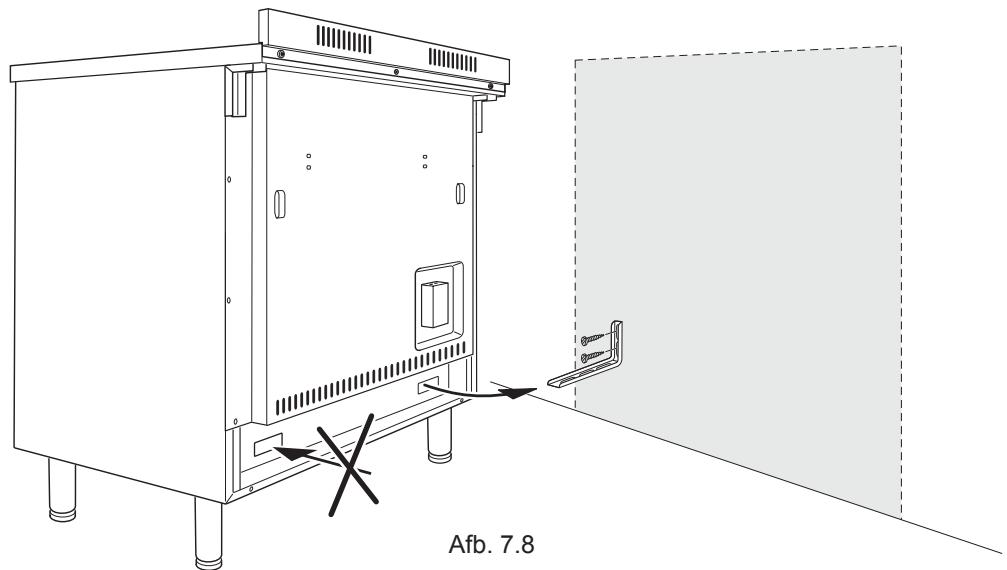

Hoe installeer ik de anti-kantelbeugel?

Bevestig de beugel aan de muur met de meegeleverde pluggen en schroeven. Plaats het fornuis zodanig dat de beugel in de daarvoor bestemde inkeping aan de achterkant valt. Draai de schroeven vast.

Hoe gebruik ik de grillfunctie?

Selecteer de functie grill met de keuzeknop. Verwarm 5 minuten voor met de deur dicht. Plaats het voedsel op het rooster, de bakplaat eronder. Stel de thermostaat in tussen 175 °C en 225 °C. Maximaal 30 minuten koken.

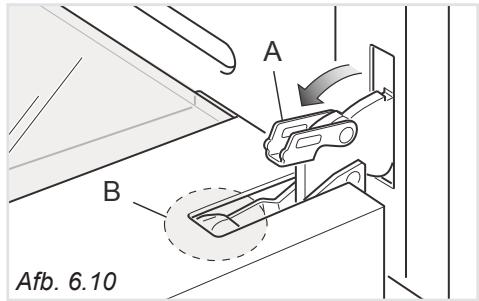

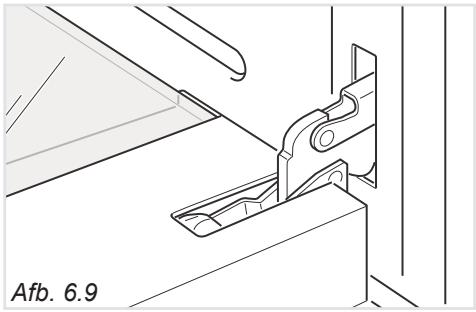

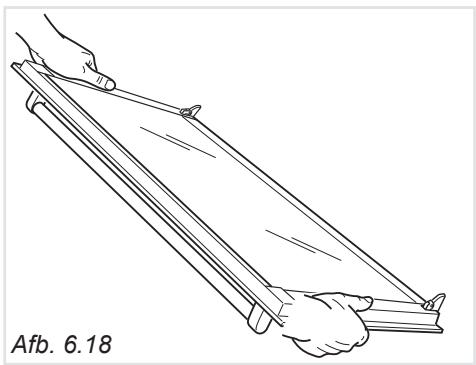

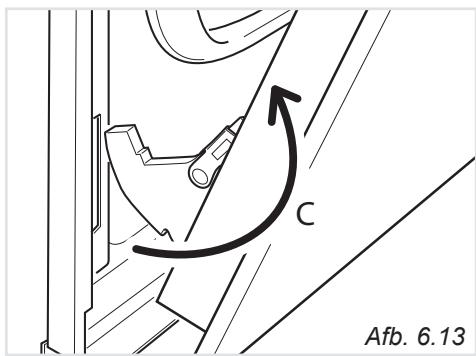

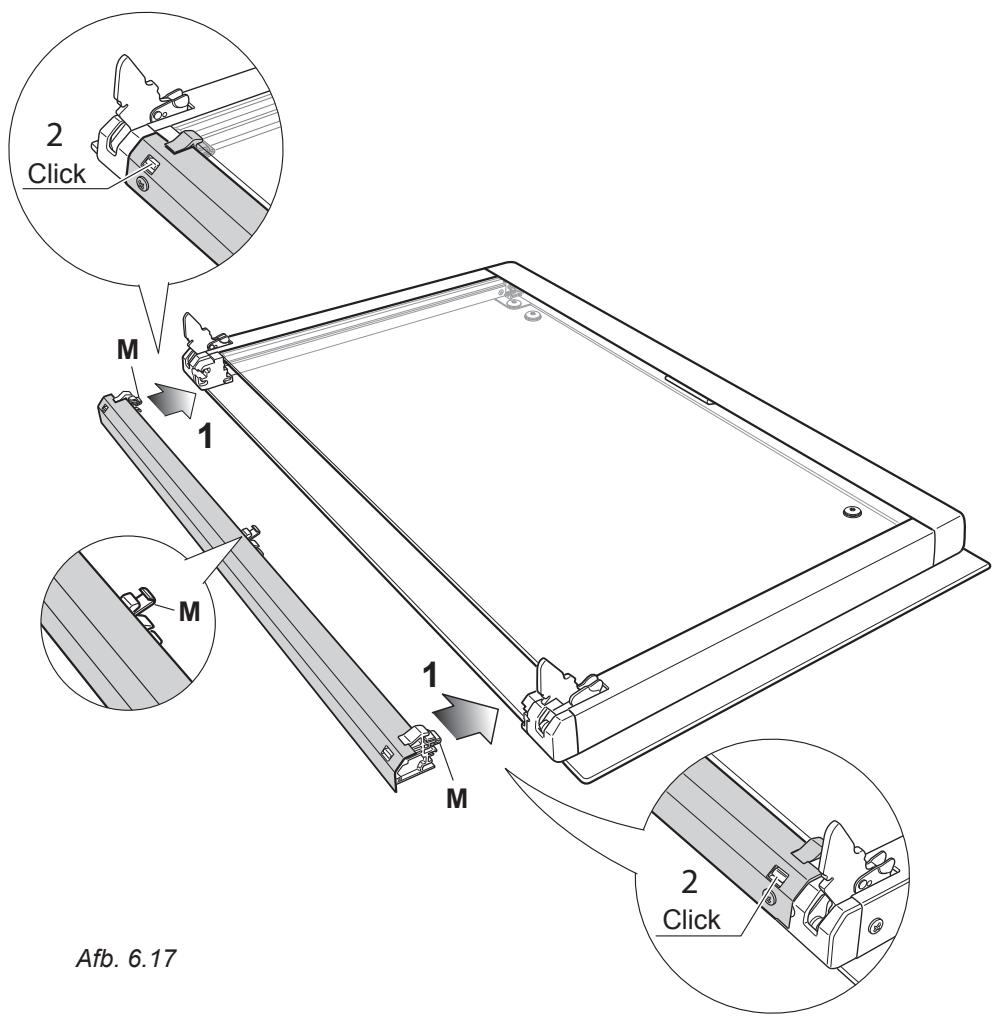

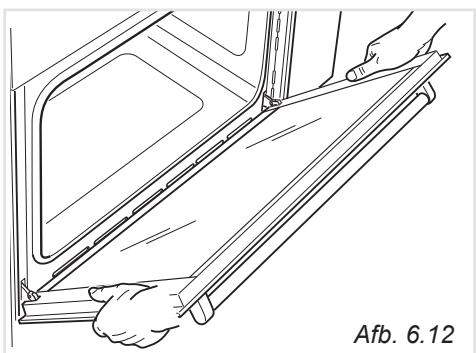

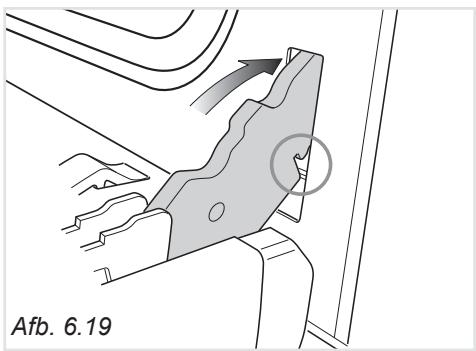

Hoe demonteer ik de ovendeur voor reiniging?

Open de deur volledig, til de hendels van de scharnieren op, sluit de deur iets totdat de hendels vastklikken, verwijder vervolgens de deur. Voor de binnenruit: verwijder de onderste steun en til de ruit op.

Wat te doen als de keramische kookplaat gebarsten is?

Haal onmiddellijk de stekker uit het stopcontact en neem contact op met de klantenservice. Gebruik de kookplaat niet als de glasplaat beschadigd is.

Hoe stel ik de klok van de programmeereenheid in?

Druk op de toets + of – om de tijd aan te passen. U kunt ook tegelijkertijd op + en – drukken voor snel vooruit. De klok is in 24-uursformaat.

GEBRUIKSAANWIJZING DO32852 DELONGHI

De beschrijvingen en aanduidingen vermeld in de gebruiks- en installatievoorschriften zijn enkel van informatieve aard.

De constructeur behoudt zich het recht voor om zonder verwittiging en op gelijk welk ogenblik wijzigingen aan zijn producten aan te brengen.

OPGEPAST: Gelieve voor gebruik of installatie van uw toestel, hieronder het serienummer van uw toestel te noteren. Dit nummer zal u gevraagd worden bij een aanvraag tot herstelling.

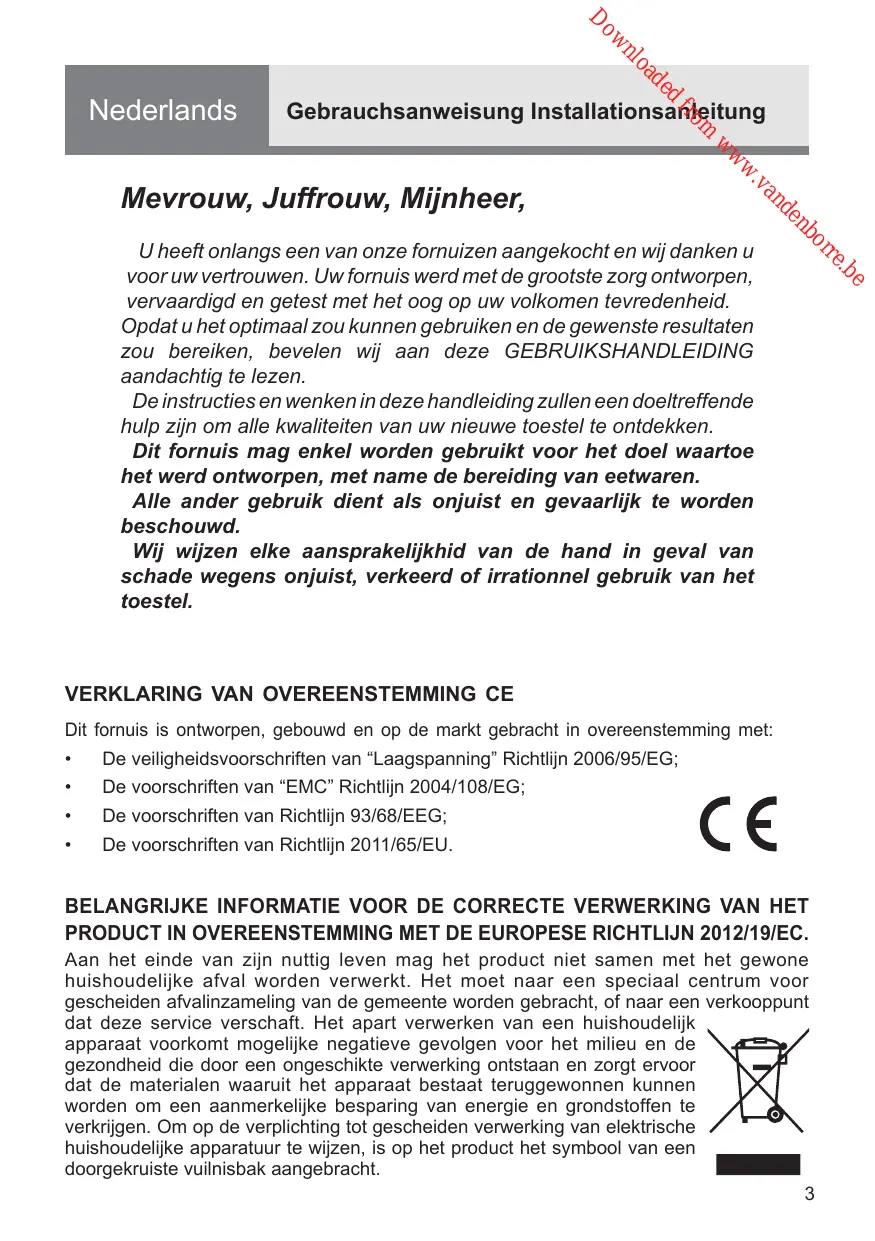

Mevrouw, Juffrouw, Mijnheer,

U heeft onlangs een van onze fornuizen aangekocht en wij danken u voor uw vertrouwen. Uw fornuis werd met de grootste zorg ontworpen, vervaardigd en getest met het oog op uw volkomen tevredenheid.

Opdat u het optimaal zou kunnen gebruiken en de gewenste resultaten zou bereiken, bevelen wij aan deze GEBRUIKSHANDLEIDING aandachtig te lezen.

De instructies en wenken in deze handleiding zullen een doeltreffende hulp zijn om alle kwaliteiten van uw nieuwe toestel te ontdekken.

Dit fornuis mag enkel worden gebruikt voor het doel waartoe het werd ontworpen, met name de bereiding van eetwaren.

Alle ander gebruik dient als onjuist en gevaarlijk te worden beschouwd.

Wij wijzen elke aansprakelijkheid van de hand in geval van schade wegens onjuist, verkeerd of irrationeel gebruik van het toestel.

VERKLARING VAN OVEREENSTEMMING CE

Dit fornuis is ontworpen, gebouwd en op de markt gebracht in overeenstemming met:

• De veiligheidsvoorschriften van "Laagspanning" Richtlijn 2006/95/EG; De voorschriften van "EMC" Richtlijn 2004/108/EG; De voorschriften van Richtlijn 93/68/EEG; De voorschriften van Richtlijn 2011/65/EU.

BELANGRIJKE INFORMATIE VOOR DE CORRECTE VERWERKING VAN HET PRODUCT IN OVEREENSTEMMING MET DE EUROPESE RICHTLIJN 2012/19/EC.

Aan het einde van zijn nuttig leven mag het product niet samen met het gewone huishoudelijke afval worden verwerkt. Het moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht, of naar een verkooppunt

dat deze service verschaft. Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijke negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaan en zorgt ervoor dat de materialen waaruit het apparaat bestaat teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen. Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES EN AANBEVELINGEN

BELANGRIJK: Dit toestel is enkel ontworpen en geproduceerd voor het koken van huishoudelijk voedsel en is niet geschikt voor enige niet-huishoudelijke toepassing. Om die reden mag het niet gebruikt worden in een commerciële omgeving.

De garantie van het toestel vervalt wanneer het toestel wordt gebruikt in een niet-huishoudelijke omgeving, d.w.z. in een semi-commerciële, commerciële of gemeenschappelijke omgeving.

Lees aandachtig de instructies voordat u het toestel installeert en gebruikt.

• Haal het toestel uit de verpakking. Controleer of het beschadigd is en of de ovendeur goed sluit. Gebruik het toestel bij twijfel niet en neem contact op met de producent of met een vakkundig opgeleid technicus.
• Houd onderdelen van de verpakking (bijv. plastic zakken, polystyreenschuim, nagels, bandjes, enz.) buiten het bereik van kinderen, aangezien deze ernstige verwondingen kunnen veroorzaken.
• Op de stalen en aluminium onderdelen van sommige toestellen is een beschermende laag aangebracht. Verwijder deze laag voordat u het toestel gebruikt.
• BELANGRIJK: Het is aangeraden geschikte beschermingskleding en -handschoenen te gebruiken voor het hanteren of reinigen van dit toestel.
• Probeer niet om de technische eigenschappen van dit toestel te wijzigen, aangezien dat gevaar bij het gebruik kan veroorzaken. De producent is niet aansprakelijk voor ongemak door niet-naleving van deze instructie.
• Gebruik het toestel niet met een externe timer of een afzonderlijk afstandsbedieningssysteem.
• Koppel het toestel los van de elektriciteit voordat u het reinigt of onderhoudt.

WAARSCHUWING: Vermijd elektrische schokken door het toestel uit te schakelen voordat u de ovenlamp vervangt. - Gebruik geen stoomreiniger. Het vocht kan in het toestel terechtkomen en dat onveilig maken. - Raak het toestel niet aan met natte of blote handen (of voeten). - Gebruik het toestel niet blootsvoets. - Wanneer u het toestel niet meer gebruikt (of het wenst te vervangen door een ander model), is het aangeraden om het – voordat u het wegdoet – op een geschikte manier buiten werking te stellen, in overeenstemming met de gezondheids- en milieubepalingen, en er vooral voor te zorgen dat alle mogelijk gevaarlijke onderdelen onschadelijk worden gemaakt, vooral met het oog op kinderen die met ongebruikte toestellen zouden kunnen spelen. - De verschillende componenten van het toestel moeten in uw land worden afgevoerd volgens de geldende regels. Verwijder de elektriciteitskabel wanneer het toestel wordt afgedankt. Zorg ervoor dat de knoppen na gebruik in de UIT-positie staan. - Houd kinderen onder de 8 jaar uit de buurt van het toestel, tenzij ze continu onder toezicht staan. - Dit toestel mag gebruikt worden door kinderen vanaf 8 jaar en door personen met beperkte lichamelijke, sensorische of geestelijke vaardigheden of met een beperkte ervaring en kennis, indien ze onder toezicht staan, na gegaste instructies over het veilige gebruik van dit toestel en indien ze de mogelijke risico's begrijpen. Laat kinderen niet met het toestel spelen. Kinderen mogen het toestel niet reinigen en onderhouden zonder toezicht. - De producent is niet aansprakelijk voor letsels van personen of schade aan eigendom door incorrect of ongepast gebruik van het toestel. WAARSCHUWING: Tijdens het gebruik worden het toestel en de bereikbare onderdelen heet; ook na gebruik blijven deze nog enige tijd heet.

• Wees voorzichtig en raak geen verwarmingselementen aan (zowel aan de kookplaat als in de oven).
• De deur is heet, gebruik de handgreep.
• Houd jonge kinderen uit de buurt om brandwonden te vermijden.

Zorg ervoor dat de elektriciteitskabels van andere toestellen in de buurt van het fornuis niet in contact kunnen komen met de kookplaten en niet tussen de ovendeur geklemd kunnen raken. WAARSCHUWING: Onbeheerd koken op een kookplaat met vet of olie kan gevaarlijk zijn en brand veroorzaken. Probeer NOOIT brand te doven met water, maar schakel het toestel uit en dek het vuur af, bijv. met een deksel of een vuurdeken. WAARSCHUWING: Brandgevaar: bewaar geen voorwerpen op het kookoppervlak. - Plaats lege pannen niet op de glaskeramische kookplaat. - Laat geen zware of scherpe voorwerpen op de glaskeramische kookplaat vallen. - Kras de kookplaten niet met scherpe voorwerpen. Gebruik de kookplaten niet als werkoppervlak. WAARSCHUWING: Wanneer de kookplaten gebarsten of op een andere manier beschadigd zijn, bijv. door gevallen voorwerpen, koppel dan het toestel los van de elektriciteit om elektrische schokken te vermijden en neem contact op met de klantenservice. - WAARSCHUWING: Wanneer het product correct geplaatst is, voldoet het aan alle veiligheidseisen voor deze productcategorie. Wees echter extra voorzichtig bij de achter- of onderkant van het toestel, aangezien deze zones niet ontworpen en bedoeld zijn om aan te raken en scherpe of ruwe kanten kunnen hebben, die letsels kunnen veroorzaken. - EERSTE GEBRUIK VAN DE OVEN - volg deze instructies:

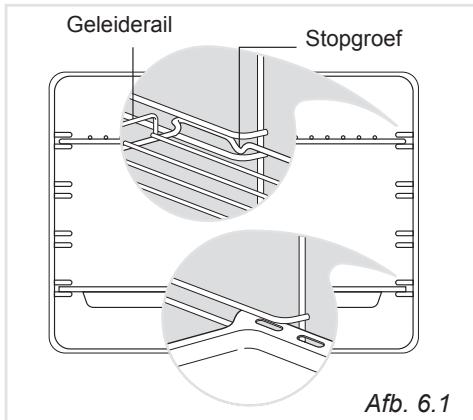

• Richt de binnenkant van de oven in zoals beschreven in het hoofdstuk 'REINIGING EN ONDERHOUD'.
• Zet de lege oven op de maximumstand om vet van de verwarmingselementen te verwijderen.
• Koppel het toestel los van de elektriciteit, laat de oven afkoelen en reinig de binnenkant met een doek, water en een neutraal reinigingsmiddel; droog daarna goed af.
• OPGELET: Gebruik geen ruwe schuurmiddelen of scherpe metalen schrapers om het glas van de ovendeur te reinigen, aangezien deze krassen op het oppervlak kunnen veroorzaken waardoor het glas kan barsten.
• Breng geen aluminiumfolie aan op de wanden van de oven. Plaats bakplaten of de druiplaat niet op de bodem van de oven.
• BRANDGEVAAR! Bewaar geen ontvlambaar materiaal in de oven of in de opslagruimte.
• Gebruik altijd ovenwanten om schotels en bakplaten uit de hete oven te halen.

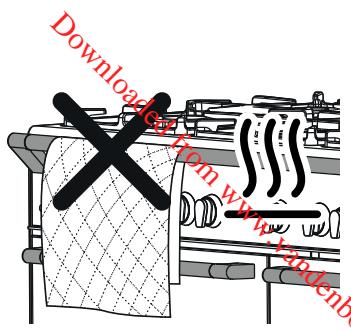

• Hang geen handdoeken, theedoeken of andere voorwerpen aan het toestel of aan de handgreep – dat kan brandgevaar opleveren.
• Reinig de oven regelmatig en zorg ervoor dat er zich geen vet of olie verzamelt op de bodem van de oven of van de druiplaat. Verwijder gemorste resten meteen.

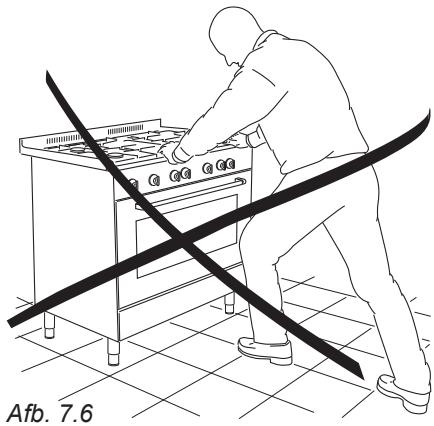

• Sta niet op het fornuis of op de geopende ovendeur.
• Ga even achteruit wanneer u de ovendeur opent, zodat stoom en hete lucht kunnen ontsnappen vooraleer u het voedsel eruit haalt.
• VEILIG OMGAAN MET VOEDSEL: Laat het voedsel voor en na het koken zo kort mogelijk in de oven. Op die manier vermijdt u verontreiniging door organismen, die voedselvergiftiging kunnen veroorzaken. Let hier vooral op bij warm weer. WAARSCHUWING: Til het fornuis NIET op met de handgreep.

OPGELET - HEEL BELANGRIJK!

BRAND-/OVERVERHITTINGSGEVAAR:

• Geen servetten, lappen of andere voorwerpen op de kookplaatbescherming of de handgreep/handgrepen van de ovendeur aanbrengen terwijl het apparaat werkt of warm is.

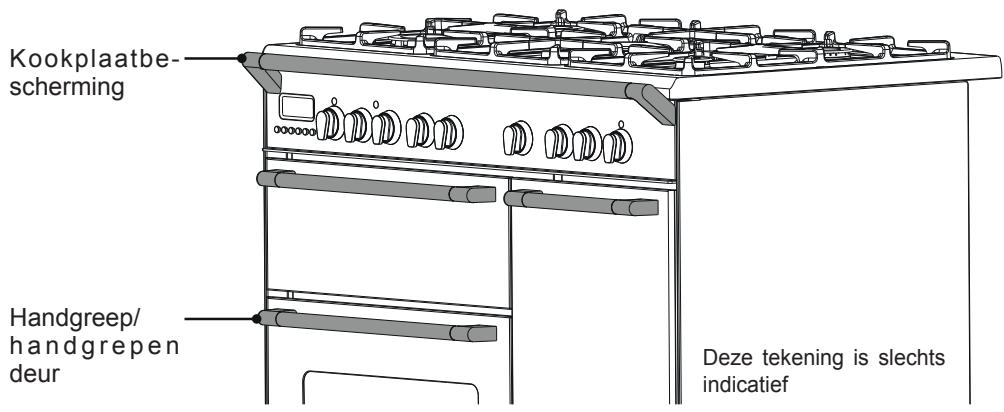

OM SCHADE AAN HET APPARAAT TE VOORKOMEN:

• Het beschermende blad of de handgreep/handgrepen van de ovendeur niet gebruiken om het fornuis op te heffen/te verplaatsen.
• Niet op de kookplaatbescherming of de handgreep/handgrepen van de ovendeur steunen.

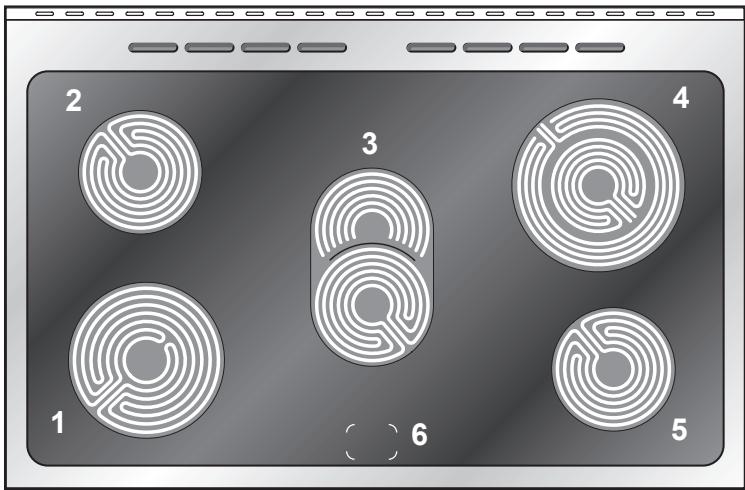

Afb. 1.1

ALGEMENE KARAKTERISTIEKEN:

1. Zone 3 circuits 0180 1700W
2. Zone 3 circuits 0145 1200W
3. Dubbele kookzone (ovaal) 0 140 x 250 1800/1000 W
4. Dubbele kookzone 210/120 2100/700W
5. Zone 3 circuits 0145 1200W
6. Controlelampje "plaat warm"

Aandacht:

Indien u een barst op de glasplaat vaststelt, schakelt u meteen de elektrische stroom uit en contacteert u de servicedienst.

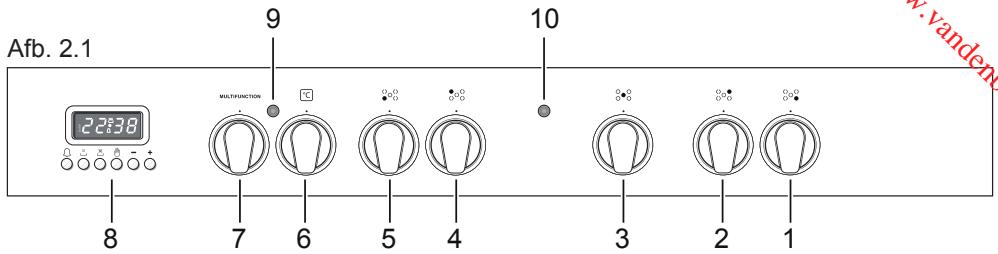

BESCHRIJVING VAN DE BEDIENINGSKNOPPEN

1. Bedieningsknop kookplaat rechtsvoor
2. Bedieningsknop kookplaat rechtsachter
3. Bedieningsknop kookplaat centraal
4. Bedieningsknop kookplaat linksachter
5. Bedieningsknop kookplaat linksvoor

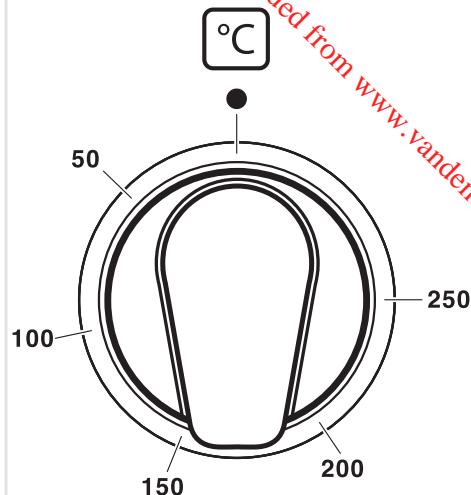

6. Thermostaatknop van de multifunctionele oven
7. Schakelaar van de multifunctionele oven
8. Elektronische klok/programmeur

Controlelampje:

1. Temperatuurcontrolelampje van de multifunctionele oven
2. Controlelampje kookplaat aan

Ventilatiemotor voor koeling

Dit toestel beschikt over een veilige koeling dankzij de ventilatiemotor, waardoor een optimale efficiëntie van het controlepaneel wordt bereikt, de oppervlaktetemperatuur lager blijft en de interne componenten worden afgekoeld.

De ventilatiemotor voor koeling wordt automatisch ingeschakeld wanneer de oven of de grillbrander wordt aangezet.

Deze kan (enkele minuten) blijven werken, ook nadat de oven of grillbrander werd uitgeschakeld.

Deze periode hangt af van de baktemperatuur en -duur.

Het glaskeramische oppervlak van de kookplaat geleidt warmte zeer goed in de verticale richting, waardoor de warmte van de elementen onder het oppervlak snel wordt overgedragen aan de pannen die op de kookzones staan.

De warmte verspreidt zich daarentegen vrijwel niet in de horizontale richting, waardoor het glaskeramische oppervlak op een paar centimeter afstand van de kookzones "koud" blijft.

De 5 kookzones komen overeen met de donkere cirkels op het kookplaatvlak.

BELANGRIJKE OPMERKING:

De verwarmingselementen zijn uitgerust met een ingebouwde temperatuurbegrenzer die de elementen bij iedere instelling IN/UIT schakelt om oververhitting van het glaskeramische oppervlak te voorkomen. Door het gebruik van ongeschikte pannen en/of een foute plaatsing van de pannen zal de temperatuurbegrenzer dikwijls schakelen en het kookresultaat minder goed zijn.

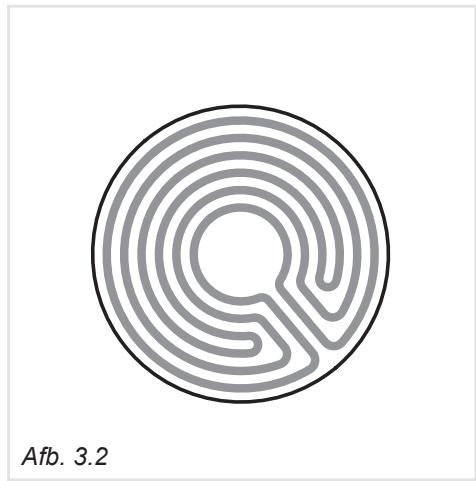

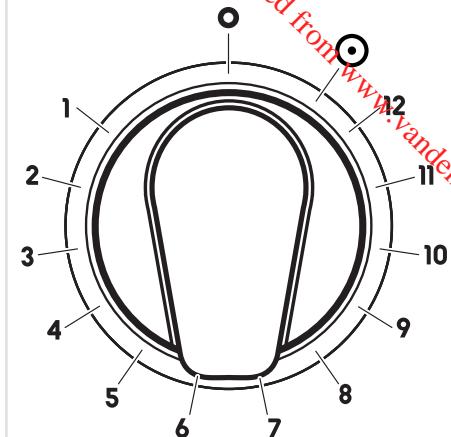

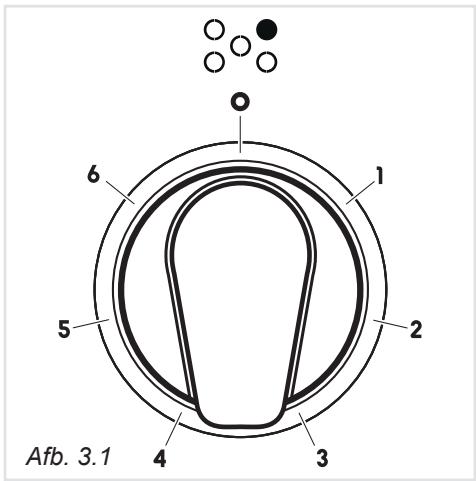

BEDIENINGSKNOP KOOKPLAAT MET 3 VERWARMINGSELEMENTEN

De kookplaat waaronder zich 3 verwarmingselementen bevinden (afb. 3.2), wordt bediend door een schakelaar met 6 standen (0÷6) Afb. 3.1a - 3.1b.

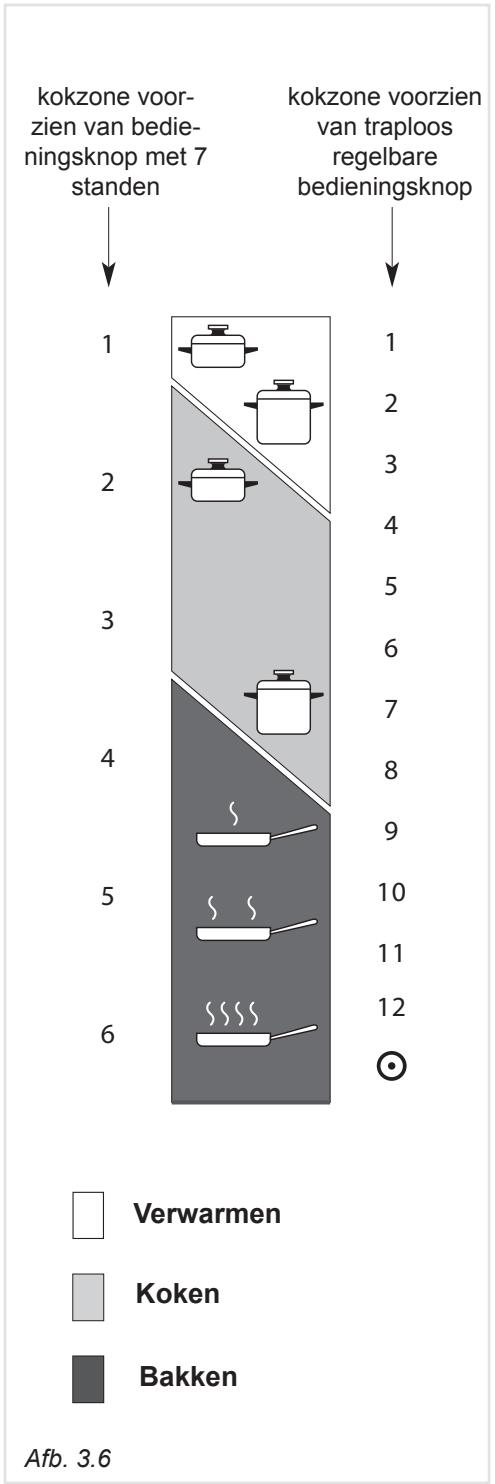

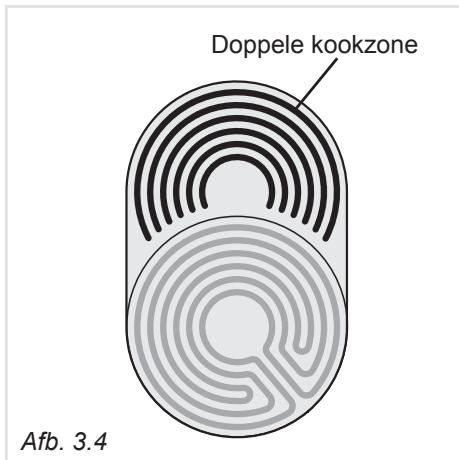

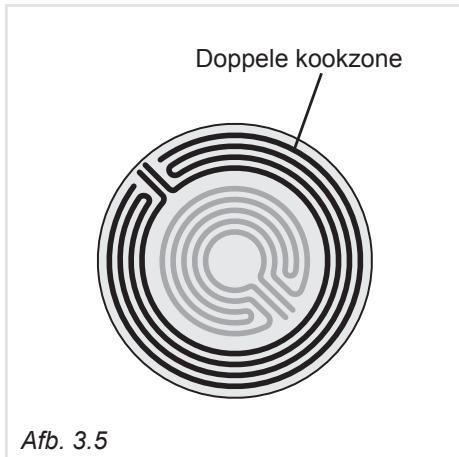

DUBBELE KOOKZONES

De eerste kookzone is aangegeven door de cirkel op het keramische oppervlak.

Het verwarmingselement van de eerste kookzone wordt bediend door een traploze vermogenregelaar met werkstanden van 1 (laagste temperatuur) t/m 12 (hoogste temperatuur).

De dubbele kookzone kan alleen worden ingeschakeld wanneer de eerste kookzone op het hoogste vermogen is geregeld door de bedieningsknop op het symbool te draaien.

KOOKTIPS

Stand knop		KOOKTYPE
0	0	Uit.
1	1	Om te smelten (boter, chocolde). Om schotels warm te houden.
2	2	Om eetwaren warm te houden of keine hoeveelheden vloeistof op te warmen.
	3	Om grotere hoeveelheden vloeistof op te warmen; om sausen of room in te koken.
3	4	Aan de kook brengen van eetwaren, stoofpot, soepen, stomen.
	5	Deegwaren, rijst in open kookpan, schnitzels.
4	6	Aan de koken brengen van grote hoeveelheden, snelle grillades.
5	7	Frituren, frieten, steaks, beignets.
	·	Voor het inschakelen van het buitenste verwarmings - element (alleen bij duppele kookzones)

Als u uw fornuis enkele keren heeft gebruikt, vindt u snel de ideale stand voor elk van uw gerechten.

Aan de voorzijde van het keramische kookvlak bevinden zich 5 controlelampjes die elk verbonden zijn met een kookplaat.

Als de temperatuur van de kookzone meer dan 60°C bedraagt, gaat het verklikkerlampje aan om aan te duiden dat de plaat warm is.

Dit verklikkerlichtje blijft branden, ook al wordt de warmtebron uitgeschakeld, om aan te geven dat de plaat nog warm is in deze kookzone.

De restwarmte blijft een tijdje aanhouden nadat de overeenkomstige warmtebron werd uitgeschakeld.

Leg dus nooit uw handen op de kookzone en, vooral, houd kinderen uit de buurt.

Het verklikkerlampje dooft automatisch als de temperatuur van de kookzone onder 60°C daalt.

Let op: Het oppervlak van het fornuis wordt tijdens het koken zeer heet. Houd kinderen uit de buurt van het fornuis.

Tips om goed en snel te koken:

• Om de kooktijd in te korten, zet u de schakelaar even op zijn maximum en daarna draait u hem in de gewenste stand.
• Gebruik recipiënten met een platte bodem. De bodem van de recipiënt moet bij voorkeur dezelfde (of een iets grotere) diameter hebben als de kookzone, met het oog op een maximale benutting van de energie.
• Aangezien de kookzone enige tijd warm blijft na het uitschakelen van het vuur, kan het vuur enkele minuten voor het einde van de kooktijd worden uitgezet. De restwarmte van de vitrokeramische plaat volstaat dan om het kookproces te beëindigen. De pannen zijn omkeerbaar en als het email beschadigd is, kunnen ze opnieuw worden gebruikt aan de andere zijde. Kook met het deksel op de pan als dat mogelijk is, om energie te sparen.
• Kook het voedsel in geen geval rechtstreeks op een kookzone, maar altijd in een pan.

RAAD VOOR HET VEILIG GEBRUIK VAN DE KOOKPLAAT

• Controleer welke knop de gekozen kookzone bedient voordat u aan de knoppen draait. Het is raadzaam de pan op de kookzone te zetten voordat u deze aanzet, en de pan te verwijderen wanneer het koken klaar is.
• Gebruik pannen met een platte, gladde bodem. Gebruik geen pannen van gietijzer. Een oneffen of ruwe bodem kan de glaskeramische plaat bekrassen. Controleer of de bodem van de pan schoon en droog is.
• Pannen met een aluminium bodem kunnen zilverkleurige strepen en vlekken op de kookplaat achterlaten.
• Laat een vochtig deksel niet op de kookplaat liggen.
• Het glaskeramische oppervlak en de pannen moeten schoon zijn. Verwijder alle voedselresten (vooral die van suikerrijk voedsel), vuil, enz. zorgvuldig met afwasmiddel.
• Gebruik geen pannen met een steel die zo lang is dat deze over de rand van de kookplaat uitsteekt, om te voorkomen dat de pan per ongeluk wordt omgestoten. Met deze voorzorg is de pan ook moeilijker te bereiken voor kinderen.
• Buig u niet over de kookplaat wanneer de kookzones in bedrijf zijn. Laat geen zware of scherpe voorwerpen op de keramische kookplaat vallen. Neem de stekker uit het stopcontact als het keramische oppervlak beschadigd is en stel u in verbinding met de servicedienst.
• Leg geen aluminiumfolie of plastic voorwerpen op de kookzones wanneer deze warm zijn. Denk erom dat de kookzones tamelijk lang (ca. 30 minuten) warm blijven nadat deze zijn uitgezet.
• Neem de stekker van het komfoor uit het stopcontact als het keramische oppervlak beschadigd is en stel u in verbinding met de servicedienst.

Kras het keramische oppervlak niet met scherpe voorwerpen. Gebruik het keramische oppervlak niet als werkblad of bergplaats.

REINIGING

Vooraleer u de kookplaat reinigt, dient u na te gaan of het toestel uitgeschakeld is. Volg de schoonmaakinstructies nauwgezet op.

Verwijder eventuele voedselresten of andere stoffen die zich hebben vastgezet. Verwijder stof met een vochtige doek.

U kunt ook gebruik maken van niet-schurende of niet-corrosieve detergenten. Het is aanbevolen alles dat door warmte kan smelten, van de kookplaat te verwijderen: plastic voorwerpen, aluminiumfolie, suiker of heel zoete producten.

Indien een voorwerp of materiaal op de plaat gesmolten is, dient u dit onmiddellijk te verwijderen (terwijl het oppervlak nog warm is) met de schraper om beschadiging van het vitroceramische vlak te vermijden.

Gebruik geen messen of puntige voorwerpen, want die kunnen de kookplaat onherroepelijk beschadigen.

Gebruik ook geen schurende schilfers of schuursponsen die onherstelbare krassen kunnen veroorzaken.

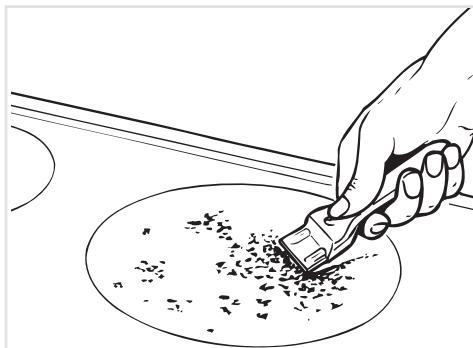

OPGELET: HEEL BELANGRIJK!

Ingeval van schoonmaak van de plaat in glaskeramiek met behulp van een accessoire (bijvoorbeeld een kleine schraper) moet men erop letten dat de pakking ter hoogte van de hoeken van het glaskeramiek oppervlak niet beschadigd wordt.

Afb. 3.8

Opgelet:

Tijdens de werking van de oven is de ovendeur warm.

Houd jonge kinderen op afstand.

ALGEMENE KENMERKEN

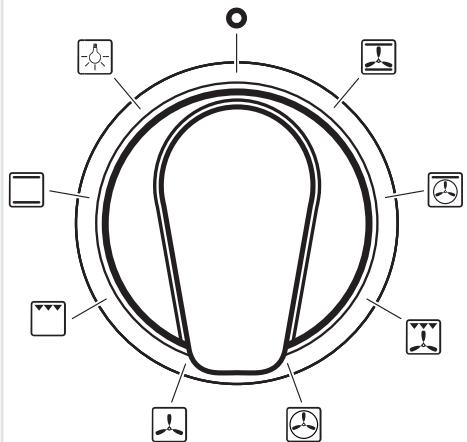

Zoals zijn naam het zegt, gaat het hier om een oven die specifieke functionele kenmerken bezit. Het is inderdaad mogelijk 7 verschillende functies te gebruiken om aan elke kookvereiste te voldoen.

Deze 7 functies, met thermostatische controle, worden verwezenlijkt door 4 verwarmingselementen:

• Onderweerstand 1750 W
• Bovenweerstand 1200 W
• Grillweerstand 2400 W
• Ringvormige verbetering 2500 W

OPMERKING:

Voor het eerste gebruik is het raadzaam om de lege oven 30 minuten op stand te laten werken en vervolgens nogmaals 30 minuten op de maximumtemperatuur (thermostaatknop op 250°C) in de standen en, om alle sporen van vet van de verwarmingselementen te verwijderen.

Maak de oven en zijn accessoires schoon met warm water en vloeibaar afwasmiddel.

WAARSCHUWING:

De deur is heet. Gebruik het handvat.

Gedurende het gebruik worden het apparaat warm. Opletten om niet de warme elementen binnen de oven te treffen.

WERKINGSPRINCIPE

Het opwarmen en koken met MULTIFUNCTIE oven gebeurt als volgt:

a. door natuurlijke convectie

De warmte wordt geproduceerd door de boven- en onderweerstand.

b. door gedwongen convectie

Een turbine zuigt de lucht in de moffel van de oven aan, stuwt deze door de witgloeiende schroefgangen van een elektrische weerstand en stuwt deze weer in de moffel. De warme lucht - alvorens weer aangezogen te worden om dezelfde cyclus te hernemen - omhult de gerechten in de oven waardoor deze vlug en volledig gaargekookt worden.

Bovendien kan men verschillende gerechten tegelijkertijd koken.

c. door semi-gedwongen convectie

De door de boven- en onderweerstand geproduceerde warmte wordt door de turbine in de oven verdeeld.

d. door straling

De warmte wordt door de infraroodstralen van de grillweerstand uitgestraald.

e. door straling en ventilatie

De door de infraroodgrillweerstand uitgestraalde warmte wordt door de turbine in de oven verdeeld.

f. ventilatie

Het voedsel wordt onder verwarming door de ventilator ontdooid.

MULTIFUNCTION Afb. 4.1

Afb. 4.2

De verwarmingselementen van de oven worden ingeschakeld door de knop op de gewenste functie te plaatsen en door de thermostaatknop op de gewenste temperatuur in te stellen.

De controle van de werking (ON-OFF) van de verwarmingselementen wordt uitgevoerd door de thermostaat; de werking wordt aangegeven door het lampje op het bedieningspaneel.

BAKSTANDENSCHAKELAAR (afb. 4.1)

Draai de knop met de klok mee om een van de bakstanden in te stellen.

VERLICHTING

Bij het instellen van de knop in deze positie, licht het ovenlampje op.

De oven blijft verlicht als de schakelaar op een van de functies is ingesteld.

TRADITIONEEL KOKEN-CONVECTIE

Werking van de onder- en bovenweerstand.

De warmte wordt door natuurlijke convectie verspreid en de temperatuur moet geregeld worden van 50° tot 250°C met de thermostaatknop. De oven dient voorverwarmd te worden alvorens de gerechten in de oven te plaatsen.

Aangeraden gebruik:

Voor gerechten die volledig gaargekookt moeten worden.

Vb: gebraad, varkensribben, schuimgebak (meringue).

Werking van de elektrische weerstand met infraroodstraling.

Met de ovendeur gesloten gebruiken en met de thermostaatknop op een stand tussen 50° en 225°C voor ten hoogste 15 minuten en vervolgens op 175°C.

De grill niet langer dan 30 min. gebruiken.

Opgelet: tijdens de werking van de oven is de ovendeur warm. Houd jonge kinderen op afstand.

Voor een correct gebruik verwijzen wij naar het hoofdstuk "Gebruik van de grill".

Aangeraden gebruik:

Traditioneel roosteren met de grill, braden, bruinen, gratineren, roosteren, enz.

ONTVRIEZEN VAN INGEVROREN VOEDINGSMIDDELEN

Enkel werking van de ovenventilator.

Te gebruiken met de thermostaatknop op stand * daar elke andere stand geen enkele uitwerking heeft.

Het ontvriezen gebeurt door de ventilatie, zonder verwarming.

Aangeraden gebruik:

Om snel de ingevroren gerechten te ontvriezen.

Ongeveer één uur per kilo.

De duur varieert in functie van de kwaliteit en het soort te ontvriezen voedingsmiddelen.

KOKEN MET WARME LUCHT

Werking van de ringvormige weerstand en van de turbine.

De warmte wordt door gedwongen convectie verspreid en de temperatuur dient geregeld te worden van 50° tot 250 °C d.m.v. de thermostaatknop. De oven hoeft niet voorverwarmd te worden.

Aangeraden gebruik:

Voor gerechten die een goedgebakken korstje moeten hebben en binnen zacht of roze dienen te zijn.

Vb.: lasagne, lamsvlees, rosbif, gehele vissen, enz.

Werking van de infra-loodgrillweerstand en de turbine.

De warmte wordt hoofdzakelijk verspreid door straling en de ventilator verdeelt de warmte over de ganse oven. De temperatuur dient m.b.v. de thermostaatknop te worden geregeld op een stand tussen 50° en 175° (voor maximaal 30 minuten).

De oven dient voorverwarmd te worden gedurende 5 minuten.

Attentie: Voor gebruik dient de deur van de oven gesloten te zijn.

Attentie: Tijdens het gebruik worden de ovendeur zeer heet.

Houd kinderen weg van de oven.

Voor een correct gebruik verwijzen wij naar het hoofdstuk "ROOSTEREN EN GRATINEREN".

Aangeraden Gebruik:

Voor het roosteren van gerechten waarvan de buitenkant gebruind dient te worden om het vleessap binnenin te behouden. Vb: kalfsbiefstuk, entrecôte, hamburger, enz.

WARMHOUDEN VAN GEKOOKTE GERECHTEN OF ZACHTJES OPWARMEN VAN GERECHTEN

Werking van de bovenweerstand, van de ringvormige weerstand en de turbine.

De warmte wordt verspreid door gedwongen convectie, met meer intensiteit op het niveau van de bovenweerstand.

De temperatuur dient geregeld te worden van 50° tot 140°C met de thermostaatknop.

Aangeraden Gebruik:

Om vooraf gekookte gerechten warm te houden. Om zachtjes de reeds gekookte gerechten op te warmen.

KOKEN MET GEDWONGEN CONVECTIE

Werking van de onder- en bovenweerstand en van de turbine.

De boven- en onderwarmte worden in de oven verdeeld door semi-gedwongen convectie.

De temperatuur dient geregeld te worden van 50°C tot 250°C met de thermostaatknop.

Aangeraden gebruik:

Voor grote hoeveelheden en grotere volumes die gelijkmatig moeten gebakken of gebraden worden.

Vb.: roulades, kalkoen, lamsbout, taart, enz.

KOOKWENKEN

STERILISEREN

Het steriliseren van levensmiddelen in bokalen gebeurt als volgt (volle bokalen, hermetisch gesloten):

a. de schakelaar op stand plaatsen; b. de thermostaatknop op stand 185°C plaatsen en de oven voorverwarmen; c. de druiplaat met warm water vullen; d. de bokalen op de druiplaat zetten en erop letten dat ze elkaar niet raken; de deksels bevochtigen met water; de ovendeur sluiten en de thermostaatknop op stand 135°C plaatsen.

Wanneer het steriliseren begint, t.w. wanneer er luchtbellen in de bokalen gevormd worden, de oven uitschakelen en laten afkoelen.

VERBETEREN

De schakelaar op stand plaatsen en de thermostaatknop op stand 150°C

Brood wordt weer knappend vers als men het ongeveer 10 minuten in de oven plaatst nadat het lichtjes bevochtigd werd.

BRADEN

Om op de klassieke manier te braden (gaar gebakken) volstaat het volgende punten in acht te nemen:

• de oventemperatuur instellen: tussen 180° en 200°C
• de hoeveelheid en de kwaliteit van het vlees.

SIMULTAAN KOKEN

De standen en de multifunctieoven laten toe verschillende heterogene bereidingen simultaan te koken. Aldus kan men tezelfdertijd verschillende gerechten koken zoals vb. vis, taart en vlees zonder dat de aroma's en smaken zich vermengen.

Dit is mogelijk ook omdat de dampen en vetten geoxideerd worden door de elektrische weerstand en zich dus niet kunnen afzetten op de gerechten.

De enige te nemen voorzorgen zijn:

• de kooktemperaturen moeten zo dicht mogelijk bij elkaar liggen met een verschil van maximum 20° tot 25°C tussen de extreem vereiste temperaturen voor de verschillende gerechten;
• de gerechten zullen op verschillende tijdstippen in de oven geplaatst worden, rekening houdend met de verschillende kookduur.

Het resultaat van deze kookwijze is een evidente energie- en tijdbesparing.

ROOSTEREN EN GRATINEREN

Met de schakelaar op stand kan het roosteren zonder braadspit gebeuren, waarbij de lucht volledig rond de gerechten verspreid wordt. De thermostaatknop op stand 175°C plaatsen en na voorverwarming van de oven de gerechten op het rooster plaatsen, de ovendeur sluiten en de oven laten verder verwarmen tot het roosteren voleindigd is. Voor het einde van de kooktijd enkele boterkrulletjes toevoegen om het gewenste grilleffect te bekomen.

De grill niet langer dan 30 min. gebruiken.

Attentie: tijdens het gebruik worden de ovendeur zeer heet.

Houd kinderen weg van de oven.

KOKEN MET DE GRILL

De oven moet voorverwarmd worden gedurende 5 minuten.

Voor gebruik moet de deur van de oven gesloten zijn.

Plaats het gerecht op het ovenrooster dat zo hoog mogelijk in de oven wordt geschoven.

Breng de ovenschaal onder de grill aan, om het vet en de sappen op te vangen.

Attentie: Voor gebruik moet de deur van de oven gesloten zijn.

De grill niet langer dan 30 min. gebruiken.

Attentie: Tijdens het gebruik worden de ovendeur zeer heet.

Houd kinderen weg van de oven.

KOKEN MET DE OVEN

De oven voorverwarmen op de gewenste temperatuur.

Wanneer de oven de gewenste temperatuur bereikt heeft, het gerecht in de oven plaatsen en de kooktijd nakijken.

De oven 5 min. voor het eind van de kooktijd uitschakelen om de in de oven opgestapelde warmte te benutten.

Ter informatie geven we in volgende tabel enkele gerechten met hun bereidingstemperaturen in °

Tijd en temperatuur schommelen afhankelijk van de hoeveelheid en de grootte van de stukken.

Rijst in de oven 150°C

Konijnepastei 175°C

Kaassoufflé 175°C

Rundsvlees met uitjes 175°C

Macaronikrans 175°C

Vier-vierde gebak 175°C

Zeebrasem met uitjes 200°C

Forel met amandelen 200°C

Wijting in de oven 200°C

Eend 200°C

Aardappelen in de oven 200°C

Appeltaart 200°C

Soezendeeg 200°C

Geroosterde paprika's 200°C

Kalfskotelet 200°C

Varkenskotelet 200°C

Lamskotelet 225°C

Kalfsgebraad 225°C

Kippegebraad 225°C

Appelen in de oven 225°C

Eieren in vuurvaste schoteltjes 225°C

Omelet 225°C

Rundsgebraad 225°C

Lamsbout 225°C

Lamsschouder 225°C

Gegratineerde macaroni 225°C

De elektronische programmering is een mechanisme met de volgende functies.

24-uurs klok met lichtgevend display. Kookwekker (in te stellen tot aan 23 uur en 59 minuten). Programma voor automatisch bakken in de oven. Programma voor half-automatisch bakken in de oven.

Beschrijving van de drukknoppen:

Kookwekker

Baktijd

Einde baktijd

Handmatige bediening en ongedaan maken van de ingeschakelde programma's.

Vooruit zetten van de cijfers van alle functies. Achteruit zetten van de cijfers van alle functies en instellen van het geluidssignaal.

Beschrijving van de oplichtende tekens:

AUTO - knipperend - Programmering op automatische bediening maar nog niet geprogrammeerd (men kan de oven niet aanzetten).

AUTO - Brandt, maar knippert niet - Programmering op automatische of halfautomatische bediening met ingeschakeld programma.

Programmering op handmatige bediening of automatisch bakken in werking.

Kookwekker in werking

en AUTO - knipperend en met geluidssignaal - Verkeerde programmering (de baktijdinstelling is langer dan de instelling van einde baktijd).

Opmerking: Het programmeren (met een hand) gebeurt door het indrukken van de knop die overeenkomt met de gewenste functie. Nadat men deze heeft losgelaten dient men binnen 5 seconden de tijd in te stellen met de toetsen + of -. Iedere keer dat de stroom uitvalt worden de programmering op nul gezet.

Afb. 5.1

Afb. 5.2

DIGITAALKLOK (afb. 5.2)

De programmeereenheid is voorzien van een elektronische klok met lichtgevende cijfers die de uren en de minuten aangeven. Bij de eerste aansluiting van de oven op het elektriciteitsnet of na een stroomstoring zijn er drie knipperende nullen zichtbaar op het display van de programmeereenheid. Om de tijd in te stellen dient u het knopje en vervolgens het knopje + of - ingedrukt te houden totdat de klok op de juiste tijd staat (afb. 5.2).

Er bestaat ook een ander systeem: druk het knopje in en druk tegelijkertijd op de knopjes + of -.

Opmerking: Bij het instellen van de tijd worden eventuele in werking zijnde of ingestelde programma's op nul gezet.

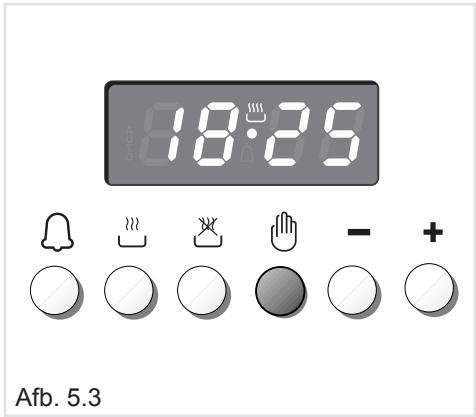

HANDMATIGE BEDIENING VAN DE OVEN ZONDER PROGRAMMERING

Om de oven handmatig te bedienen, zonder gebruik van de programmering, moet het knipperende opschrift AUTO worden uitgezet door op de knop te drukken (het opschrift AUTO zal uitgaan, terwijl het symbool gaat branden).

Let op: Als het opschrift AUTO niet knippert (hetgeen betekent dat er al een bakprogramma is ingesteld), zorgt het indrukken van de knop voor het wissen van het programma en voor het omschakelen naar de handmatige bediening.

Indien de oven aanstaat, dient men hem handmatig uit te zetten.

ELEKTRONISCHE KOOKWEKKER

De kookwekkerfunctie bestaat slechts uit een geluidssignaal dat ingesteld kan worden voor een tijdsbestek van maximaal 23 uur en 59 minuten.

Om de tijd in te stellen moet u op het knopje drukken en vervolgens op het knopje of totdat het display de gewenste tijd aangeeft (afb. 5.4).

Als de kookwekker is ingesteld, verschijnt de tijd van de klok op het display en gaat het symbool branden.

Het terugtellen begint onmiddellijk.

Dit is op elk gewenst moment te zien op het display wanneer u het knopje indrukt.

Als de ingestelde tijd verstreken is, gaat het symbool uit en hoort u een repeterend geluidssignaal dat uitgezet kan worden door op een willekeurige knop te drukken.

INSTELLING VAN DE TOON VAN HET GELUIDSSIGNAAL

Door op de knop - te drukken hoort u na elkaar drie verschillende klanken.

Het als laatst gehoorde geluidssignaal blijft ingesteld.

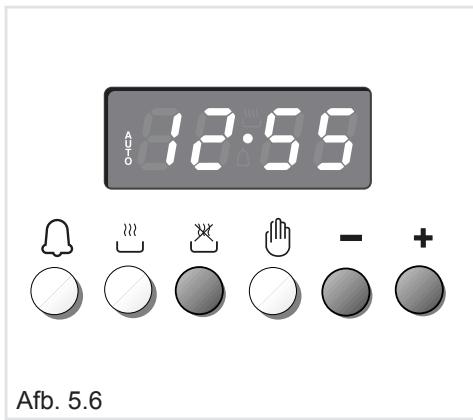

AUTOMATISCH BAKKEN (afb. 5.5 - 5.6)

Voor het automatisch bakken in de oven gaat u als volgt te werk:

1. De baktijd instellen
2. Einde baktijd instellen
3. Temperatuur en functie van de oven instellen.

Hiervoor gaat u als volgt te werk:

1. Stel de baktijd in door op de knop te drukken en vervolgens op de knop + (vooruit) of - (achteruit, als men over de gewenste tijd heen is gegaan).

Het opschrift AUTO en het symbool gaan branden.

1. Druk op de knop X; de baktijd, reeds opgeteld bij het tijdstip van de klok, verschijnt op het display.

Stel het tijdstip van einde baktijd in door op de knop + te drukken; indien men over het gewenste tijdstip heen gaat, kan men achteruit gaan door op de knop - te drukken.

Na deze instelling zal het symbool doven. Indien na deze instelling het opschrift AUTO op het display knippert en men een geluidssignaal hoort, betekent dat dat er een fout is gemaakt bij het programmeren, dat wil zeggen, dat de baktijd over de tijd van de klok heen is ingesteld. In dit geval dient men het tijdstip einde baktijd of de baktijd te wijzigen op de hierboven aangegeven wijze.

1. Stel de temperatuur en de bakfunctie in met behulp van de schakelaar en de thermostaat van de oven (zie de betreffende hoofdstukken).

De oven is nu geprogrammeerd en alles zal automatisch functioneren: de oven zal op het juiste moment worden ingeschakeld en vervolgens, na het verstrijken van de baktijd, op het geprogrammeerde tijdstip weer uitschakelen.

Tijdens het bakken blijft het symbool branden en door op de knop te drukken kan men op het display aflezen hoe lang het nog duurt tot het einde van de baktijd.

Het bakprogramma kan op ieder gewenst ogenblik worden uitgeschakeld door op de knop te drukken.

Na het verstrijken van de ingestelde baktijd wordt de oven automatisch uitgeschakeld.

Het symbool gaat uit, het opschrift AUTO knippert en men hoort een geluidssignaal dat kan worden afgezet door op een willekeurige knop te drukken. Zet de schakelaar en de thermostaat van de oven op de nulstand, en zet vervolgens de programmeer-eenheid op de "handmatige" bediening door op de knop te drukken.

Let op: Als de stroom uitvalt springt de klok op nul en worden alle ingestelde programma's gewist. De stroomuitval wordt gesignaleerd door de knipperende cijfers op het display.

HALFAUTOMATISCH BAKKEN

Met deze instelling gaat de oven automatisch uit na de gewenste baktijd. Er zijn twee manieren om half-automatisch te bakken:

1e MANIER: Programmering van de baktijd (afb. 5.7)

Stel de baktijd in door op de knop te drukken en vervolgens op de knop + (vooruit) of de knop - (achteruit, wanneer men over de gewenste tijd heen is gegaan).

Het opschrift AUTO en het symbool gaan branden.

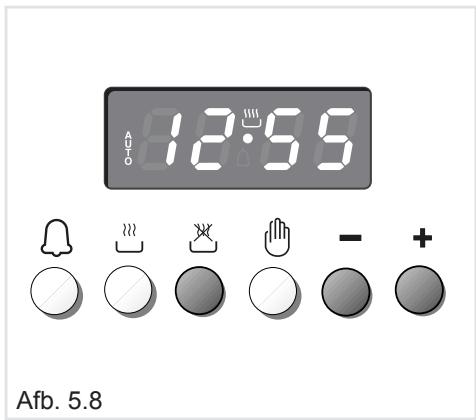

2e MANIER: Programmering van einde baktijd (afb. 5.8)

Stel het tijdstip van einde baktijd in door op de knop te drukken en vervolgens op de knop + (vooruit) of de knop - (achteruit, wanneer men over de gewenste tijd heen is gegaan).

Het opschrift AUTO en het symbool gaan branden.

Wanneer men een van deze programmeringen heeft uitgevoerd dient men de temperatuur en de bakfunctie van de oven in te stellen met behulp van de schakelaar en de thermostaat (zie de betreffende hoofdstukken).

De oven zal onmiddellijk worden ingeschakeld en na het verstrijken van de ingestelde tijd of bij het bereiken van het als einde baktijd ingestelde tijdstip zal hij automatisch weer worden uitgeschakeld.

Tijdens het bakken blijft het symbool branden en door op de knop te drukken kan men van het display aflezen hoe lang het nog duurt voordat de baktijd afgelopen is.

Het bakprogramma kan op ieder gewenst moment ongedaan worden gemaakt door op de knop te drukken.

Als de baktijd verstreken is, worden de oven uitgeschakeld en dooft het symbool. Het opschrift AUTO knippert en men hoort een geluidssignaal dat uitgezet kan worden door op een willekeurige knop te drukken.

Zet de schakelaar en de thermostaat op de nulstand en zet de programmering op de handmatige bediening door op de knop te drukken.

ALGEMENE RAADGEVINGEN

• Sluit het komfoor af van het elektriciteitsnet en wacht totdat het is afgekoeld voordat u begint met het schoonmaken.
• Laat geen alkalische of zure stoffen (zoals citroensap of azijn) achter.
• Gebruik geen schoonmaakproducten op basis van chloor of azijn.
• Gebruik geen stoomreiniger, omdat deze condens aan de binnenkant van het komfoor kan veroorzaken, hetgeen het kooktoestel onveilig maakt.

LET OP

Bij een correcte installatie voldoet uw product aan alle veiligheidsmaatregelen die voor dit type productcategorie voorgeschreven zijn. Niettemin moet u speciale aandacht besteden

aan de achter- of onderzijde van het apparaat, aangezien deze zones niet ontworpen zijn met de bedoeling ze aan te raken. Bovendien bevatten ze scherpe of ruwe randen waaraan u zich zou kunnen verwonden.

DE DELEN VAN HET ROESTVRIJ STAAL EN VAN HET ALUMINIUM - GESCHILDERDE EN GEDRUKTE OPPERVLAKKEN

Reinig deze onderdelen en oppervlakken met een hiervoor geschikt reinigingsmiddel. Droog ze daarna zeer zorgvuldig af.

BELANGRIJK: deze onderdelen dienen altijd zeer zorgvuldig gereinigd te worden om beschadigingen te voorkomen. U wordt geadviseerd een zachte doek en een neutraal reinigingsmiddel te gebruiken.

LET OP: Gebruik nooit schurende of bijtende reinigingsmiddelen, aangezien deze het beschermende oppervlak onherstelbaar beschadigen.

EMAIL

De geëmailleerde delen mogen enkel schoongemaakt worden met een spons en zeep of andere niet-schurende middelen.

Bij voorkeur met een zeemvel droogwrijven. Alkalische of zure vlekken (citroensap, azijn, enz...) moeten onmiddellijk verwijderd worden.

Ook het gebruik van chloor- of zuurhoudende producten dient vermeden te worden.

GLASKERAMISCHE KOOKPLAAT

• Bladzijde 15.

Let op

Het apparaat kan zeer heet worden, vooral rondom de kookzones. Daarom is het belangrijk dat kinderen niet alleen in de keuken worden gelaten wanneer het apparaat in werking is.

Gebruik geen harde schurende poetsmiddelen of scherpe metalen voorwerpen om het glas te poetsen, aangezien deze het oppervlak kunnen krassen, dit kan leiden tot het breken van het glas.

OVENRUIMTE

Maak de ovenruimte na iedere kookbeurt schoon.

Voor de schoonmaak de rekken aan de zijkanten van de ovenruimte uitnemen en deze terugmonteren als u klaar bent.

Wanneer de oven nog lauw is, de binnenwanden afwassen met een doek die in heet water met zeep of een ander geschikt product gedrenkt is.

De bodem van de oven, de zijdelings rekken, de druipschaal en het rooster zijn uit te nemen en in de gootsteen te wassen.

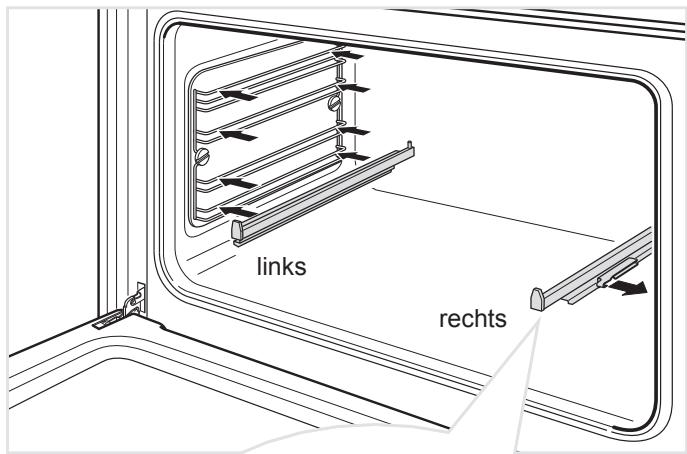

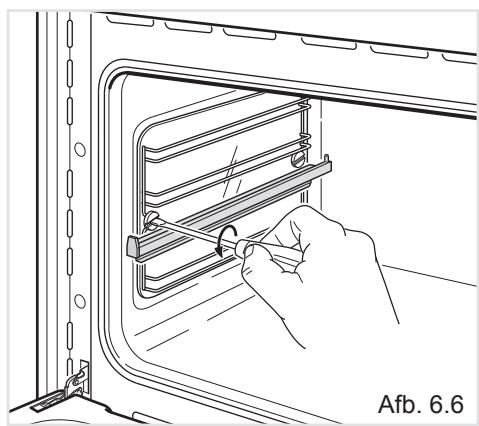

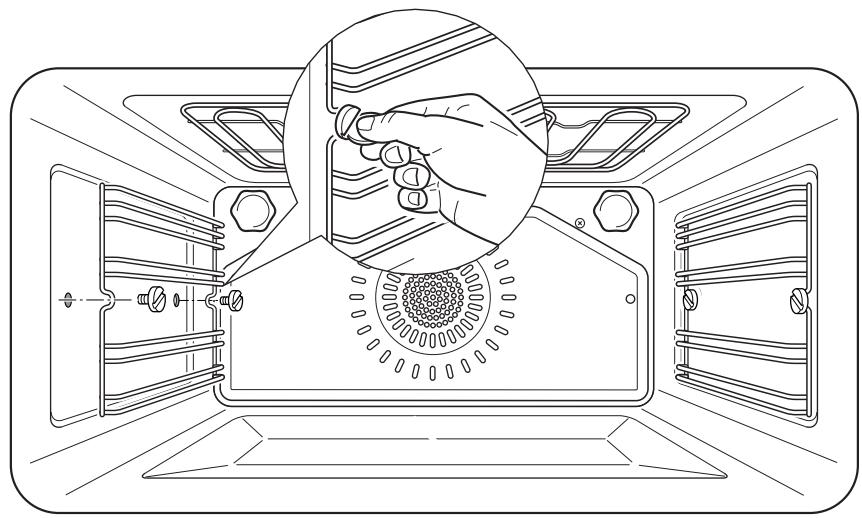

MONTEREN EN DEMONTEREN VAN DE ZIJPLATEN

Monteer de zijrekken en bevestig deze met 2 schroeven aan de bovenwanden (afb. 6.2). Schuif de druipbak en het rooster in het frame zoals afgebeeld in afb. 6. De plaat moet zo geplaatst worden dat de veiligheidsgroef, waardoor de plaat er niet uitglijdt, maar de binnenkant van de oven gericht is; de geleiderail bevindt zich aan de achterkant. - Het demonteren geschiedt in omgekeerde volgorde.

Afb. 6.2

VERVANGING VAN DE OVENLAMPEN

LET OP: Wees zeker dat het apparaat uitgeschakeld is alvorens de ovenlamp te vervangen om elektrische schokken te vermijden.

Laat indien nodig de ovenverwarmingselementen afkoelen. Trek de stekker uit het stopcontact. - Verwijder het verlichtingskapje "A" (afb. 6.3). Schroef lamp "B" los en vervang ze met een nieuwe die bestendig is aan hoge temperaturen (300°C) met de volgende kenmerken: 220-240 V, E14 en identieke kracht als de vorige lamp (controleer de Watt kracht aangeduid op de lamp). Herplaats het verlichtingskapje "A".

AANDACHT: De vervanging van de ovenlamp valt niet onder uw garantie.

Afb. 6.3

VETFILTER

• Het vetfilter moet aan de achterkant van de ovenruimte worden vastgehaakt, zoals aangegeven in afbeelding 6.4. Maak het vetfilter na iedere kookbeurt schoon!

Neem het vetfilter uit de oven en was het met warm water en afwasmiddel.

• Droog het vetfilter goed af voordat u het in de oven terugmonteert.

Afb. 6.4

SCHUIFREKKEN

De schuifrekken vereenvoudigen het inzetten en uitnemen van de roosters wanneer de oven in werking is. Ook de druipschaal en de eventueel aanwezige overige accessoires moeten op de schuifrekken worden geplaatst.

De rekken blokkeren als zij tot de uiterste stand worden uitgeschoven.

Belangrijk! Let er bij het monteren van de telescopische rails op dat:

• de rails aan de bovenste draad van een rooster worden bevestigd. Ze passen immers niet op de onderste draad.
• de rails die naar buiten glijden in de richting van de ovendeur.
• beide rails worden gemonteerd.
• beide rails worden op hetzelfde niveau gemonteerd.

U bevestigt de telescopische rails aan de zijroosters als volgt:

Schroef het zijrooster tegen de ovenwand (afb. 6.2). - Bevestig de telescopische rail op de bovenste draad van een rooster en druk aan (afb. 6.5). U hoort een klikgeluid wanneer de veiligheidsvergrendelingen over de draad vastklikken.

Afb. 6.5

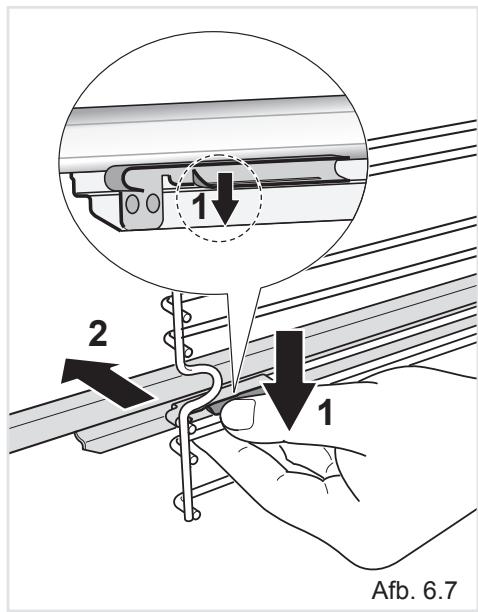

U verwijdert de telescopische rails als volgt:

• Verwijder de zijroosters door de bevestigingsschroeven los te draaien (afb. 6.6). Leg de telescopische rail en de zijroosters neer met de telescopische rail onderaan.
• Kijk waar de veiligheidsvergrendelingen zitten. Dit zijn de tabs die over de draad van het zijrooster worden geplaatst (pijl 1 in afb. 6.7). Trek de veiligheidsvergrendelingen weg van de draad om deze los te maken (pijl 2 in afb. 6.7)

Veeg de rails schoon met alleen een vochtige doek en een zacht afwasmiddel. Was ze niet mee in de vaatwasser, dompel ze niet in zeepsop, of reinig ze niet met ovenreinigingsmiddel.

SCHOTELWARMHOUDERUIMTE

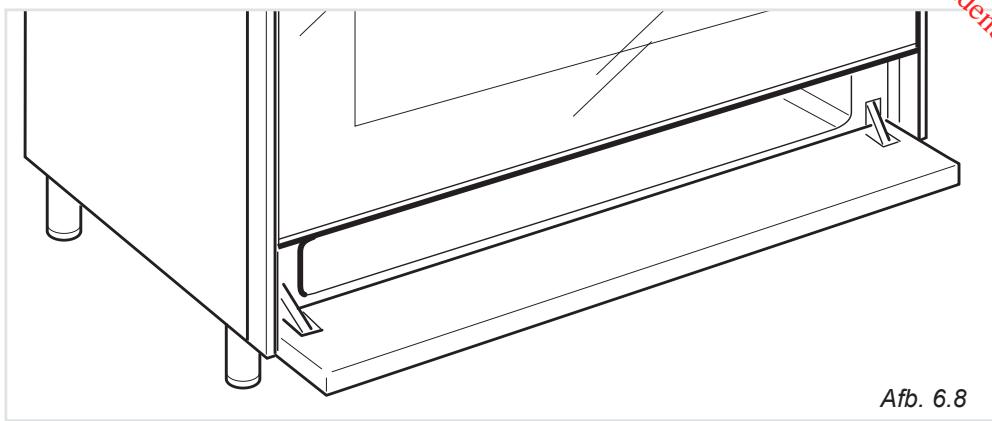

De schotelwarmhoudruimte is toegankelijk door het opklapbare paneel te openen (afb. 6.8).

Zet geen ontvlambare materialen in de accessoirevakken, want die kunnen vlam vatten tijdens de werking van het apparaat.

VERWIJDEREN EN VERVANGEN VAN DE RUITEN IN DE BINNENDEUREN VOOR REINIGING

Indien u de binnenruiten van de deur wenst te reinigen, moet u de volgende voorzorgsmaatregelen en instructies nauwkeurig opvolgen.

Indien de glazen ruit en de deur incorrect vervangen worden, kan dit leiden tot schade aan het apparaat en daardoor uw garantie beëindigen.

BELANGRIJK!

- OPGEPAST:

• Let op, de ovendeur is zwaar. Bij twijfel, probeer niet de ovendeur te verwijderen. Wees zeker dat de oven en alle onderdelen afgekoeld zijn. Probeer nooit de onderdelen van een warme oven aan te raken.
• Besteed extra aandacht wanneer u de glazen ruit hanteert. Vermijd enige aanraking van de glaswanden met het oppervlak. Dit kan leiden tot glasbreuk.

Gebruik geen bijtende reinigingsproducten of harde metalen krabbers om de glazen ovendeur te reinigen. Dit kan het glas beschadigen en leiden tot glasbreuk.

• Indien u enige vorm van schade opmerkt aan de glazen ruiten (zoals scherven of barsten), gebruik de oven niet. Neem contact op met uw servicedienst.
• Let erop dat u de glazen ruit correct vervangt. Gebruik de oven niet zonder dat de glazen ruit correct geïnstalleerd is.
• Wanneer u met moeite de glazen ruit kunt vervangen of verwijderen, forceer niet. Neem contact op met uw servicedienst voor hulp.

AANDACHT: Onderhoudsbijstand of algemeen gebruik van de oven door een vertegenwoordiger van de servicedienst vallen niet onder uw garantie.

VERWIJDEREN VAN DE OVENDEUR

U verwijdert de ovendeur zonder moeite als volgt:

• Open de deur volledig (afb. 6,9).

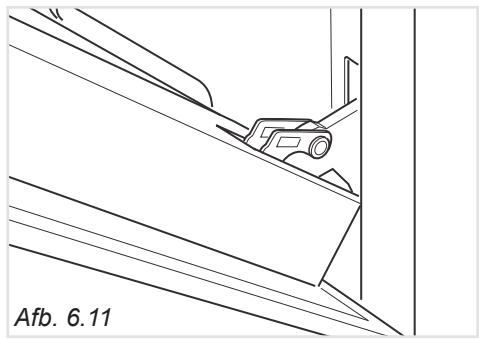

• Open volledig hefboom “A” aan de linkse en rechtse scharnieren. Houd de deur vast zoals aangeduid in afb.6.12. Sluit de deur zachtjes (afb. 6.11) totdat de hefbomen "A" van de linkse en rechtse scharnieren vasthangen aan deel "B" van de deur (afb. 6.10). Trek de scharnierhaakjes weg van hun plaats volgens pijl "C" (afb. 6.13). Laat de deur op een zachte ondergrond rusten.

BELANGRIJK

Hou steeds een veilige afstand van de scharnieren van de ovendeur, vooral uw handen.

zitten, dan zouden deze kunnen loskomen en zou de deur plots en onverwacht kunnen sluiten met het risico op blessures.

VERWIJDEREN VAN DE GLAZEN BINNENRUIT

De ovendeur beschikt over 2 ruiten:

nr 1: buitenzijde nr 2: binnenzijde

Om reeds zich te kunnen reinigen, moet u de binnenruit als volgt verwijderen:

VERWIJDER DE GLAZEN BINNENBORGVEER

1. Verwijder de ovendeur en leg het op een zachte ondergrond. BELANGRIJK: De deur moet horizontaal neergelegd worden zoals aangeduid in afb. 6.14.
2. Druk op beide aanslagen om de glazen borgveer los te clippen.
3. Verwijder de glazen borgveer.

Afb. 6.14

VERWIJDER DE GLAZEN BINNENRUIT

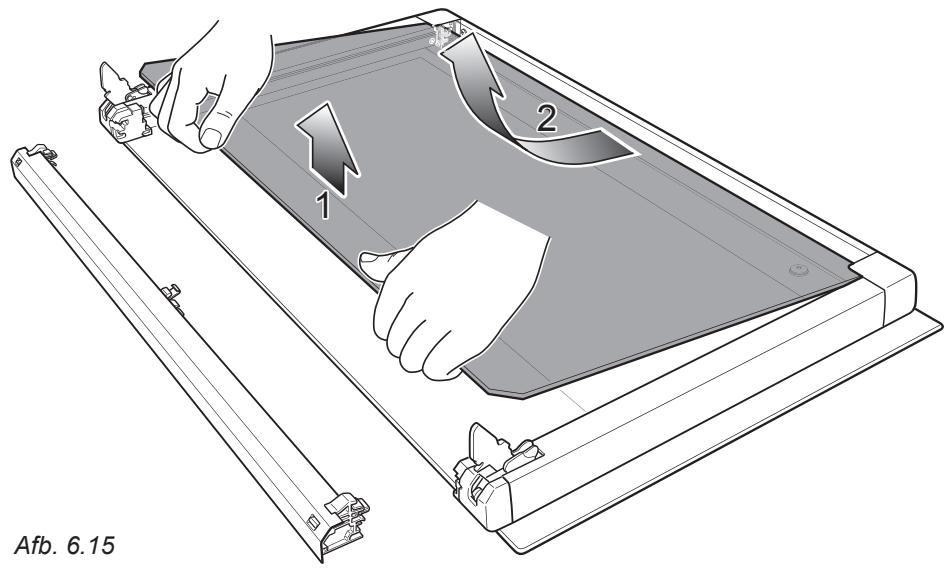

Til de binnenruit zachtjes op om ze als volgt te verwijderen, zoals aangeduid in afbeelding 6.15.

Afb. 6.15

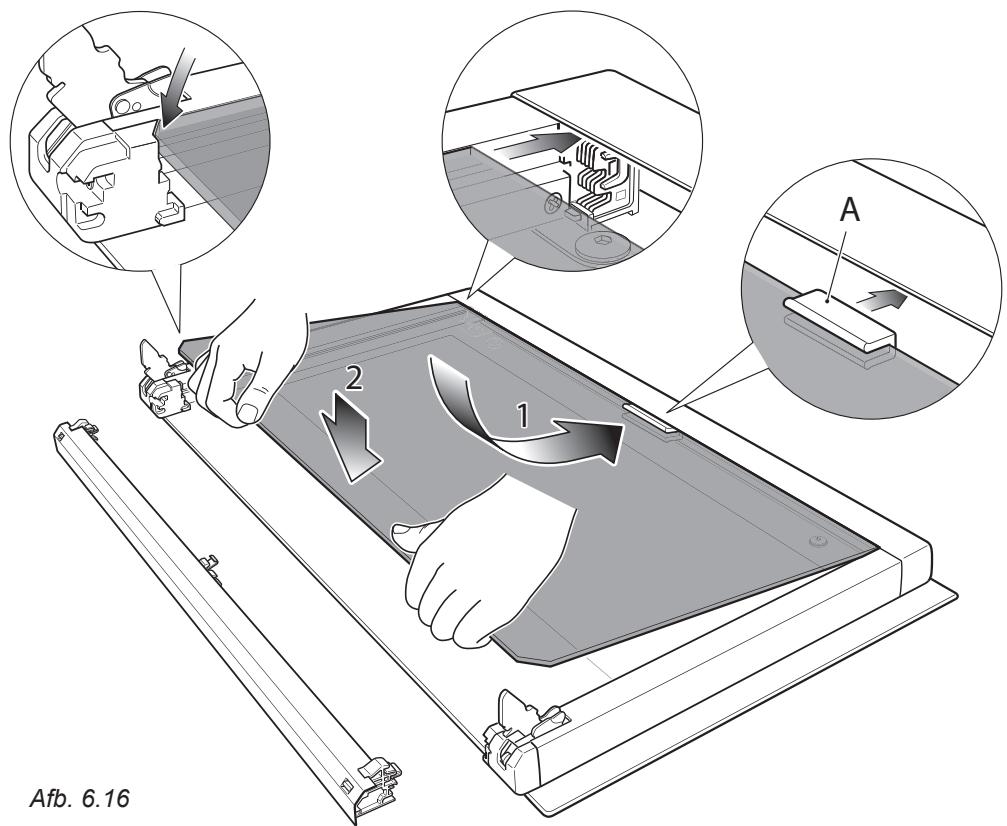

NA REINIGING, DE GLAZEN BINNENRUIT TERUGPLAATSEN

Wanneer u de glazen binnenruit terugplaatst, moet u ervoor zorgen dat:

• de ruit correct is teruggeplaatst, zoals aangeduid. De ruit moet in de positie liggen zoals hieronder beschreven, opdat ze in de deur past en het apparaat veilig en correct kan functioneren. Let er extra op dat de randen van het glas geen enkel ander voorwerp of oppervlak raken. Plaats de ruit zonder forceren terug. Indien u moeilijkheden ondervindt tijdens het terugplaatsen van de ruit, verwijder de ruit en herneem het proces van het begin. Indien dit nog steeds niet helpt, neemt u best contact op met de Servicedienst. Houd de ruit goed vast. U zou de formulering op de ruit in de juiste richting moeten kunnen lezen.
• De email "A" goed zit. Indien dit niet zo is, leg de email juist tegen de bovenrand van de binnenruit (in het midden).
• Breng de binnenruit aan het hoogste paar gleuven en geef het een zachte duw (pijl 1 in afb. 6.16).
• Breng het voorzichtig op zijn plaats (pijl 2 in afb. 6.16).

Afb. 6.16

VERPLAATS DE GLAZEN BORGVEER

1. Breng de glazen borgveer in plaats, zoals aangeduid in afb. 6.17. Het zou aan de onderrand van de buitenruit moeten zitten. Controleer of de aanslagen "M" niet vervormd of beschadigd zijn.
2. Duw de glazen borgveer zachtjes terug op haar plaats. U zou beide aanslagen moeten horen klikken wanneer ze de glazen borgveer vastzetten.

Belangrijk!

Let erop dat de glazen borgveer correct en stevig vastzit opdat de glazen ruit veilig is.

HERMONTEREN VAN DE OVENDEUR

1. Houd de deur stevig vast (afb. 6.18).
2. Steek de scharnierhaakjes in de gleuven. Let erop dat de gleuven overeenkomen zoals aangeduid in afb. 6.19.
3. Open de ovendeur volledig.

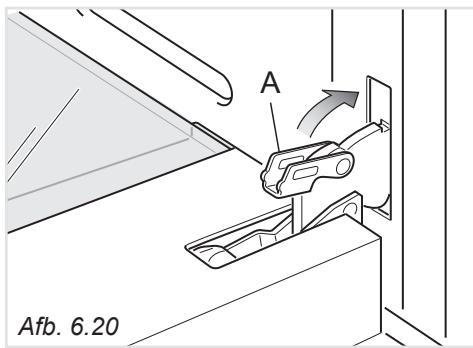

4. Sluit de hefbomen "A" van de linkse en rechtse scharnieren, zoals aangeduid in afb. 6.20.
5. Sluit de ovendeur en controleer of alles juist op zijn plaats zit.

Aanwijzingen

voor de

installateur

BELANGRIJK

• De installatie mag uitsluitend worden uitgevoerd door een gekwalificeerd elektricien, in overeenstemming met de lokaal geldende voorschriften en de aanwijzingen van de fabrikant. Als hieraan niet wordt voldaan, vervalt de garantie.
• Het toestel moet overeenkomstig de verordeningen van kracht in uw land en in observatie van de instructies van de fabrikant worden geïnstalleerd. Schakel het fornuis altijd uit voordat u onderhoud of reparatie uitvoert.
• Sommige apparaten worden geleverd met de stalen en aluminium delen ervan bedekt door beschermfolie.

U moet de beschermfolie verwijderen voordat u het fornuis in gebruik neemt.

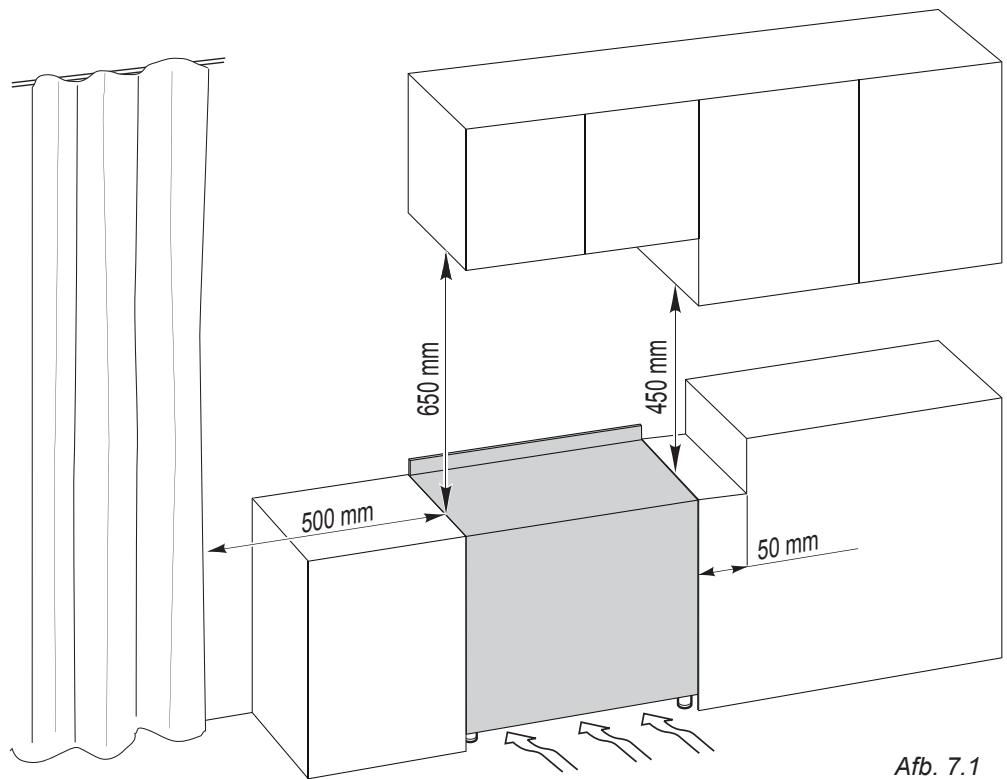

INSTALLATIE

Wat betreft de bescherming tegen de verhitting van de aan het fornuis aangrenzende oppervlakken, moeten de montagecondities conform zijn met de aanwijzingen op afb. 7.1.

De meubelwanden moeten bestand zijn tegen een temperatuur van 75°C boven de omgevingstemperatuur.

Installeer het fornuis niet in de buurt van brandbaar materiaal (bijv. gordijnen).

Indien het fornuis op een sokkel staat, moet men de juiste afmetingen nemen om te vermijden dat het toestel van de sokkel glijdt.

ACHTERSCHERM

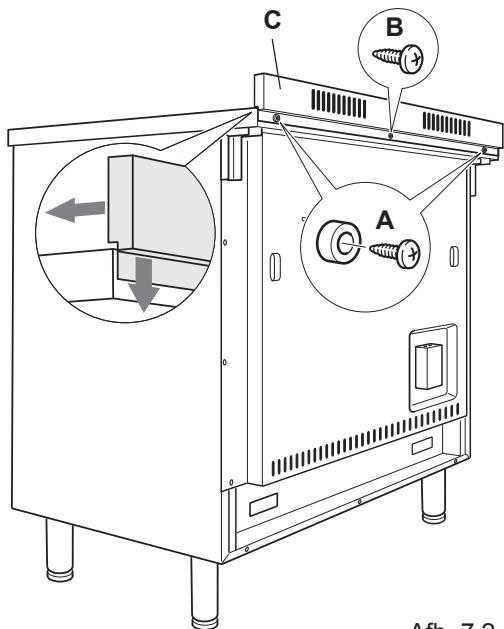

Assembleer het achterscherm "C" (afb. 7.2) alvorens het fornuis te installeren.

• Verwijder de beschermfolie en plakband voordat u het achterscherm assembleert.
• Verwijder de twee afstandsringen “A” en de schroef “B” van de achterkant van de kookplaat.
• Assembleer het achterscherm zoals aangegeven in afbeelding 7.2 en bevestig het door de schroef “B” en de afstandsringen “A” vast te draaien.

Afb. 7.2

DE VERSTELBARE VOETEN MONTEREN

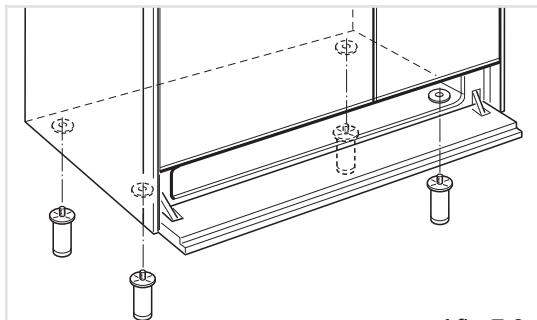

De verstelbare voeten moeten aan de onderkant van het fornuis worden gemonteerd voordat het fornuis in gebruik wordt genomen (afb. 7.3).

Afb. 7.3

Afb. 7.4

BEWEGINGSSYSTEEM VAN HET FORNUIS

WAARSCHUWING

Het rechtop zetten van het fornuis moet altijd door twee personen worden gedaan om te voorkomen dat de verstelbare voeten schade oplopen tijdens deze manoeuvre (afb. 7.4).

WAARSCHUWING

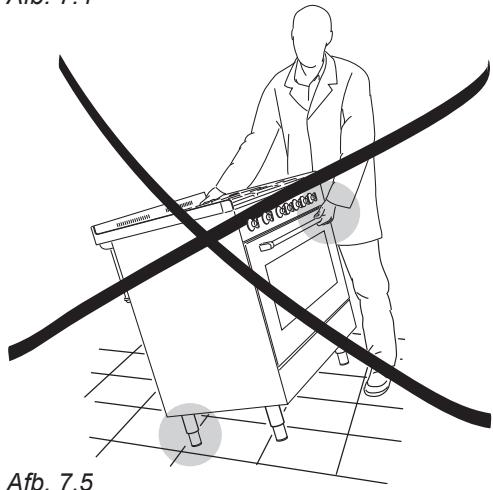

Pas op: til het fornuis bij het rechtop zetten niet op aan de deurhendel (afb. 7.5).

WAARSCHUWING

SLEEP het fornuis NIET over de vloer wanneer u het naar de plaats van installatie vervoert (afb. 7.6).

Til het fornuis zo ver op dat zijn voeten de vloer niet raken (afb. 7.4).

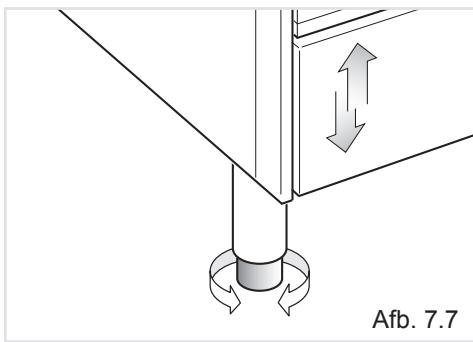

HET FORNUIS WATERPAS ZETTEN

Het fornuis kan waterpas geplaatst worden door de uiteinden van zijn voeten IN of UIT te draaien (afb. 7.7).

BEVESTIGINGSSTEUN

Waarschuwing: Om te vermijden dat het apparaat toevallig kantelt, moet het ondersteund worden door een steun aan de achterzijde van het apparaat te plaatsen en het veilig aan de muur te bevestigen.

Om de bevestigingssteun te plaatsen:

1. Bepaal de plaats van het fornuis. Duid op de muur de plaats aan waar de twee schroeven van de bevestigingssteun moeten komen. Volg de instructies in afbeelding 7.8.
2. Boor twee gaten met een diameter van 8 mm in de wand en steek er de bijgeleverde plastieken pluggen in.

Belangrijk! Controleer of er geen leidingen of elektriciteitsdraden beschadigd kunnen worden door de gaten te boren.

1. Plaats de bevestigingssteun losjes met de twee bijgeleverde schroeven.
2. Zet het fornuis tegen de muur en pas de hoogte van de bevestigingssteun aan, zodat deze in de gleuven aan de achterzijde van het fornuis past (zie afb. 7.8).
3. Draai de schroeven van de bevestigingssteun vast.
4. Duw het fornuis tegen de muur zodat de bevestigingssteun zich volledig in de gleuven aan de achterzijde van het fornuis bevindt.

Opgelet!

Let goed op wanneer u het fornuis op zijn plaats schuift om te voorkomen dat de voedingskabel in de steunbeugel wordt vastgeklemd.

BELANGRIJK: De aansluiting op het elektriciteitsnet moet uitgevoerd worden door een bevoegde vakman en voldoen aan de geldende voorschriften.

Een foute installatie kan schade aan personen, dieren en zaken ten gevolge hebben waarvoor de fabrikant zich niet aansprakelijk stelt.

AANSLUITING OP HET ELEKTRICITEITSNET

• De aansluiting op het elektriciteitsnet moet uitgevoerd worden door een vakman en voldoen aan de geldende veiligheidsvoorschriften;
• het apparaat moet aangesloten worden op het elektriciteitsnet, nadat men eerst heeft vastgesteld dat de netspanning overeenstemt met de voedingsspanning die op het typeplaatje is vermeld en dat de elektrische voorziening de aansluitwaarde van het toestel kan dragen;
• het is mogelijk om het apparaat direct op het elektriciteitsnet aan te sluiten door middel van een lijnschakelaar met een minimumafstand van 3 mm tussen de contacten;
• de voedingskabel mag niet in aanraking komen met hete oppervlakken en moet zo geplaatst worden dat de temperatuur nergens boven de 75°C komt;
• het toestel moet zo worden geïnstalleerd dat de lijnschakelaar altijd bereikbaar is.

N.B. Gebruik geen adapters, verloopstekkers en meervoudige stekkerdozen omdat deze oververhitting en verbrandingen kunnen veroorzaken.

Als de elektrische voorziening in uw woning aangepast moet worden om het toestel te installeren, laat de nodige werkzaamheden dan verrichten door een bevoegde vakman.

Deze moet bovendien controleren of de doorsnede van de bekabeling van de elektrische voorziening in uw woning groot genoeg is voor het vermogen dat het toestel opneemt.

BELANGRIJK: dit kooktoestel moet worden aangesloten op een geschikte tweepolige schakelaar die in de buurt van het toestel is gemonteerd.

WAARSCHUWING!

Het is verplicht het apparaat te aarden.

Trek altijd de stekker uit alvorens werkzaamheden uit te voeren aan het elektrische gedeelte van het toestel.

De aarding van het toestel is verplicht. De fabrikant wijst alle verantwoordelijkheid af wanneer schade veroorzaakt wordt door het niet in acht nemen van deze voorwaarde.

AANSLUITING VAN DE ELEKTRISCHE VOEDINGSKABEL

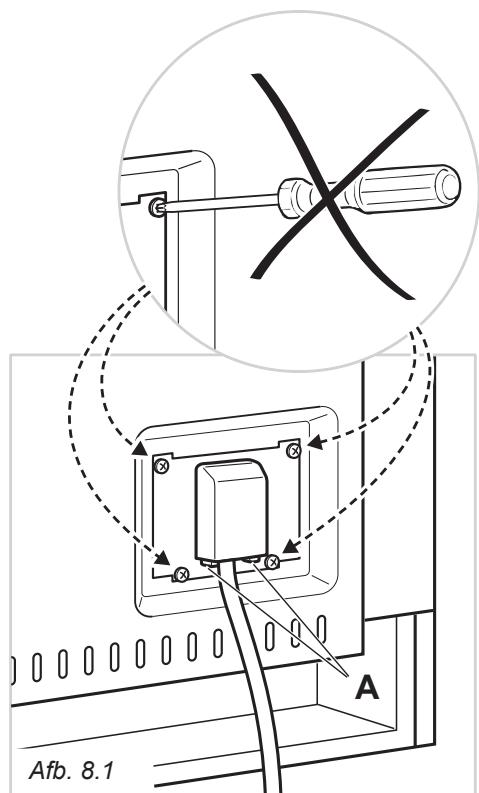

• Open het toegangsplaatje door de twee schroeven "A" los te draaien (afb. 8.1). Maak schroef "D" los en open de kabelklem "E" in zijn geheel (afb. 8.2-8.3-8.4).
• Verbind de aansluitingen met klemhouder "F" (afb. 8.2-8.3-8.4) volgens het schema in afb. 8.5.
• Sluit de fase-, nul- en aardedraden aan op het aansluitblok "G" volgens het schema in afb. 8.5.
• Blokkeer de kabel met de kabelklem "E" (door het vastschroeven van schroef "D").
• Sluit het toegangsplaatje (controleer of de twee schroeven goed zijn vastgedraaid).

BELANGRIJK: Om de voedingskabel aan te sluiten, kunt u de schroeven van het toegangsplaatje en het klemmenbord NIET LOSDRAAIEN.

LET OP: Indien de voedingskabel beschadigd is, mag deze uitsluitend vervangen worden door een vertegenwoordiger van de Servicedienst om eventuele risico's te vermijden.

DOORMETER VAN DE VOEDINGSDRAAD "Type H05RR of H05VV-F"

220-240 V ac 3 × 4 mm² ( )

380-415 V 3N ac 5 × 2,5 mm² ( )

380-415 V 2N ac 4 × 4 mm² ( )

(**) Rechtstreekse aansluiting op een elektrische muurdoos

Gelijktijdigheidsfactor van toepassing. Alle aansluitingen dienen gedaan te worden door een erkend installateur.

220-240 V ac

380-415 V 2N ac

380-415 V 3N ac Afb. 8.5
