GEBRUIKSAANWIJZING CHAFFOTX BLINDE 300L STABLE O 570 CHAFFOTEAUX

wij danken u voor de aanschaf van once warmtepompboiler. Wij hapen dat dit apparaat aan uw verwachtingen voldoet, u een maximale energiebesparing za verschaffen en wensen dat u er voor vele jaren plezier aan zult beleven.

Ons bedrij wijdt allesijd, energia en finanzielle middelen aan het realizeren van innovatie oplossingen die de energiebesparing van de producten kan bevorderen.

Uw keuze zal ertoe bijdragen dat er minder energia zar worden verbruikt, heteen op+zijn beurt waar zal bijdragen tot een vermindering van algemene milieupproblemen. Onze voortdurende inzet om moderne en efficiente producten te produceren en uw verantwoordelijke gedrag in het rationele gebruik van de energia+kennen dus actief bijdragen aan het behoud van het milieu en de naturulijke energiebronnen.

Bewaar deze gebruiksaanwijzing zorgvuldig. Hij is ontwikkeld om u te informeren, m.b.v. waarschuwingen en raadgevingen, betreffende het juiste gebruik van het apparaat zodat u alijken kwaliteiten zult hunnen waarden. Onze technische diest in uw woongebied staat alotijd voor u kaar.

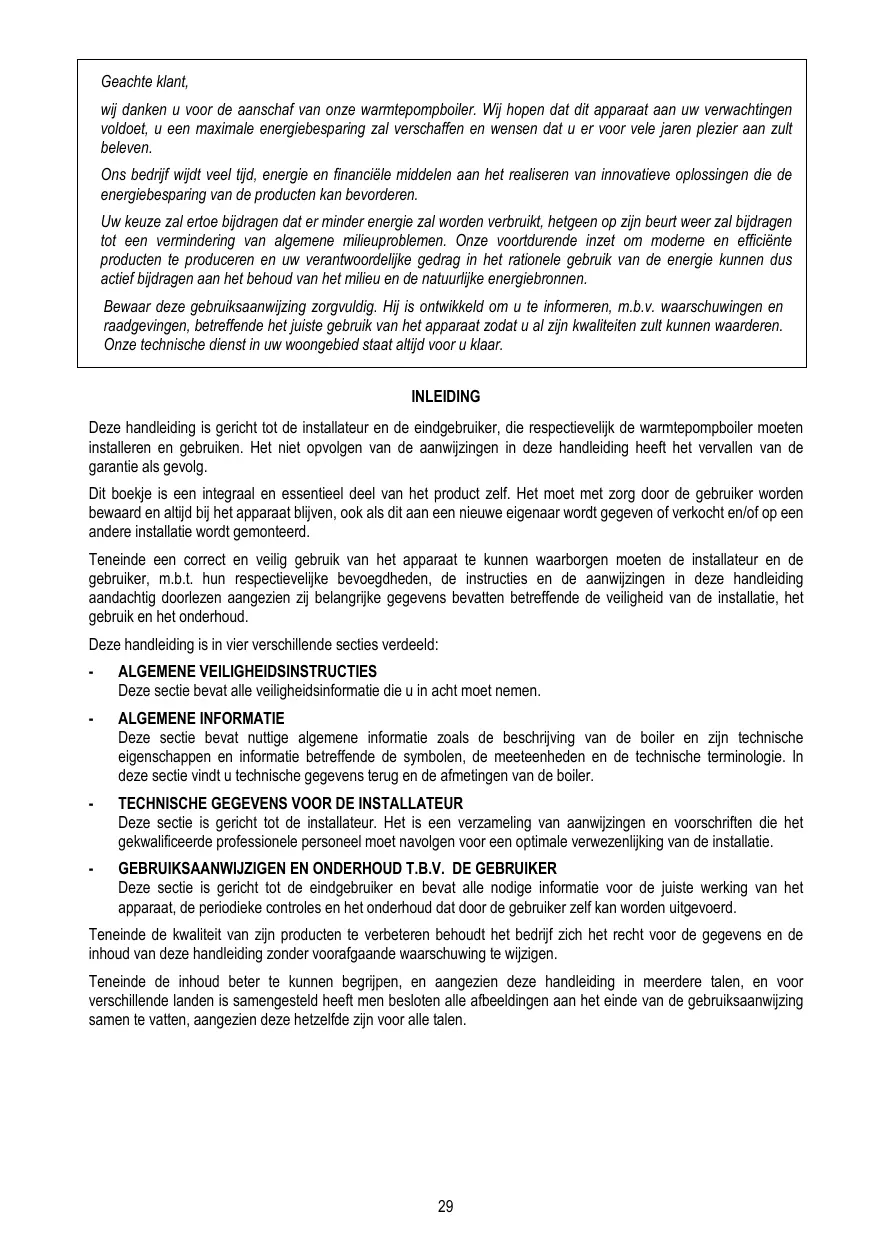

INLEIDING

Deze handleiding is gericht tot de installereur en de eindgebruiker, die respectievelijk de warmtepompboiler要去en installeren en gebruiken. Het Niet opvolgen van de aanwijzingen in deze handleiding heeft het verrallen van de garantie als gezolg.

Dit boekje is een integraal en essenteel deel van het product zelf. Het moet met zorg door de gebruiker worden bewaar en allijd bij het apparaat blijven, ook als dit aan een neue eigenaar worden gegeven of verkocht en/of op een andere installmentie worden gemonteerd.

Teneinde een correct en veilig gebruik van het apparaat te konnen waarborgen moeten de installmenteur en de gebruiker, m.b.t. hun respectievelijke bevoegdheden, de instructies en de aanwijzingen in deze handleiding aandachtig doorlezen aangezien zich belangrijke gegevens bevatten betreffende de veilighheid van de installmentie, het gebruik en het onderhoud.

Deze handleiding is in vier verzischlende secties verd南非:

ALGEMENE VEILIGHEIDSINSTRUCTIES

Deze sectie bevat alle veiligheidsinformatie die u in acht moet nemen.

ALGEMENE INFORMATIE

Deze sectie bevat nuttige algemene informatatie zoals de beschrijving van de boiler en zich technische eigenschappen en informatatie betreffende de symbolen, de meeteenheden en de technische terminologie. In deze sectie vindt u technische gegevens terug en de afmetingen van de boiler.

Deze sectie is gericht tot de installerateur. Het is een verzameling van aanwijzingen en voorschriften die het gekwalificeerde professionele personeel要去 navolgen voor een optimale verwezenlijking van de installmentie.

- GEBRUIKSAANWIJZIGEN EN ONDERHOUD T.B.V. DE GEBRUIKER

Deze sectie is gericht tot de eindgebungruiker en bevat alle nodige informatie voor de juiste werkig van het apparaat, de periodieke controles en het onderhoud dat door de gebruiker zich kan worden uitgevoerd.

Teneinde de kwaliteit van zijn producten te verbeteren behoudt het bedrijf zich hetrecht voor de gegevens en de inhoud van deze handleiding zonder voorafgaande waarschuwing te wijzigen.

Teneinde de inhoud better te konnen begrijpen, en aangezien deze handleiding in meertere talen, en voor verzillende landen is samengesteld heeft men besloten alle afbeeldingen aan het einde van de gebruiksaanwijzing samen te vatten, aangezien deze hetzelfde zijn voor alle talen.

INHOUDSOPGAVE

ALGEMENE VEILIGHEIDSINSTRUCTIES

ALGEMENE INFORMATIE

1.	ALGEMENE INFORMATIE
1.1	Betekenis van de gebruekte symbolen
1.2	Toepassing
1.3	Voorschriften en technische normen
1.4	Productcertificeringen
1.5	Verpakking en bijgeleverde accessoires
1.6	Transport en verplaatsing
1.7	Identificatie van het apparaat
2.	TECHNISCHE EIGENSCHAPPEN
2.1	Werkingsprincipe
2.2	Bouwkundige eigenschappen
2.3	Afmetingen enplaatsruimte
2.4	Elektrisch schema
2.5	Tabel technische eigenschappen
TECHNISCHE GEGEVENS VOOR DE INSTALLATEUR
3.	VOORSCHRIFTEN
3.1	Kwalificatie van de installmentar
3.2	Gebruik van de instructies
3.3	Veiligheidsnormen
4.	INSTALLATIE
4.1	Plaatsing apparaat
4.2	Plaatsing op de grond
4.3	Aansluiting luckt
4.4	Hydraulische aansluiting
4.5	Elektrische aansluiting
5.	EERSTE INBEDRIJFSTELLING
GEBRUIKSAANWIJZIGEN EN ONDERHOUD T.B.V. DE GEBRUiker
6.	VOORSCHRIFTEN
6.1	Eerste inbedrijfstelling
6.2	Advies
6.3	Veiligheidsnormen
6.4	Aanbevelingen om de ontwikkeling van de Legionella-bacterie gegen te gaan
7.	INSTRUCTIES VOOR HET GEBRUIK
7.1	Beschrijving van het bedieningspaneel
7.2	Het in- en uitschaken van de boiler
7.3	Instellen van de temperatuur
7.4	Bedrijfsmodus
7.5	Instellen van deijd
7.6	Informatienu
7.7	Installatienu
7.8	Antivriesfunctie
7.9	Defrost
7.10	Aantal beschikbare doughes
7.11	Opsporen van fouten
8.	ONDERHOUD
8.1	Legen van het apparaat
8.2	Normaal onderhoud
8.3	Probleemoplossing
8.4	Normaal onderhoud t.b.v. de gebruiker
8.5	Verwijdering van de boiler
ILLUSTRATIES

ALGEMENE VEILIGHEIDSINSTRUCTIES

AANDACHT!

1. Deze handleiding maakt integraal en wezenlijk deel uit van het product. Bewaar de handeling met zorg en LAST die altijd bij het toestel, ook wonneer het toestel aan een andere eigenaar of gebruiker worden doorgegeven en/of maar een andere installmentie worden overgebracht.
2. Lees de instructies en waarschuwingen incke handleding aandachtig: zich给他们 u belangrijke aanwijzingen voor een veilige installmente en een veilig gebruik en onderhoud.
3. Het installereren en de eerste indienststellung van het toestel要去en door professioneel gekwalificeerd personeel worden uitgevoerd, in overeenstemming met de nationale installmentnormen die van kracht zich en conform met eventuele voorschriften vanplaatselijkke overheden en instanties die instaan voor de openbare gezondheid. Alle voedingscircuits要去en in ieder geval worden losgekoppeld vooraleer maar de klemmen te gaan.
4. Het is verboden om dit toestel voor andere doeleinden te gebruiken dan de gespecificierde doeleinden. De constructeur worden nicht verantwoordelijk geacht voor eventuele schade voortvloeijend uit oneigenlijk, verkeerd en onredelijk gebruik of ten gevolge van het Niet naleven van de instructies in deze handleiding.
5. Een foutieve installmentie kan lichamelijke letsels voor mens en dier en materièle schade veroorzaken, waarvoord de constructeur nicht verantwoordelijk is.
6. Verpakkingsmaterial (nietjes, plastic zakjes, piepschuim, enz.) mag nicht binnen bereik van kinderen worden gelaten.ovat die een bron van gevaar kuren betekenen.
7. Het toestel mag door kinderen vanaf 8aar en door mensen met beperkte lichamelijk en zintuiglijke of geestelijkke capaciteiten, of zonder ervaring of de nodige kennis, worden gebruikt, mits zich onder toezicht staan, of nadat zich instructies hebben gekregen betreffende een veilig gebruik van het toestel en de bevaren inherent aan dit gebruik ten volle hebben begrepen. Kinderen mogen Niet met het toestel spelen. De reiniging en het onderhoud, bedoeld om door de gebruiker te worden uitgevoerd, mag nicht door kinderen worden uitgevoerd als zich zich onder toezicht staan.

8. Het is verboden om het toestel op blote voeten of met natte lichaamsdelen aan te raken.

9. Eventuele reparations, onderhoud, hydraulische en elektrische aansluitingen mogen alleen door gekwalificeerd personeel worden uitgevoerd, dat hiervoor uitsluitend oorspronkelijke reserveonderdelen dient te gebruiken. Wanner bovenstaande voorschriften Niet worden nageleefd, kan dit deeiligheid in gevaar brengen en vervalt alle verantwoordelijkheid van de constructeur.

10. De temperatuur van het warme water wordt door een thermostat geregeld, die dient als veiligheidsvoorziening die geset kan worden, om gevaarlijke temperatuurstijgingen te vermijden.
11. De elektrische aansluiting要去itgevoerd worden zoals in de betreffende paragraaf is aangegeven.
12. Wanner het toestel met een voedingskabel is uitgerust, dient u zich tot een erkend assistentiecentrum of tot professioneel gekwalificeerd personeel te wenden indien deze kabel要去 worden verrangen.
    13.Het is verplicht een overdrukbeveiliging op de waterinlaatleiding van het apparaat vast te schroeven. Deze mag Niet onklaar gemaaakt worden en要去 regelmatinig in werkung要去 worden gesteld om na te gaan of hij nicht geblokkeerd is, en om eventuele kalkafzettingen te verwijderen. Voor landen die de norm EN 1487 hebben overgenomen, is het verplicht op de waterinlaatleiding een veiligheidsgroep conform deze norm te schroeven; de groep要去 een maximumdruk hebben van 0,7 MPa en要去 minstens een afluitkraan, een terugslagklep, een veiligheidsklep en een onderbrekingsmechanisme van de hydraulische belasting bevatten.
    14.Eenlicht druppelenuit de overdrukbeveiliging ofuit de veiligheidsgroep volgens EN 1487 is normal in de verwarmingsfase. Daarom raden wij u aan de afvoer aan te sluiten (deze moet.altijd in verbinding staan met de atmosefer) op een afvoerbuis die in een doorlopende helling waar beneden is geinstalleerd, in een omgeving zonder ijs. Opdezelfde buis is het bovendienoodzakelijk een condensafvoer aan te sluiten d.m.v.de speciale koppeling.
    15.U dient het apparaat te legen indien het ongebruikt in een vertrek worden geplaatst waar het möglichk kan vriezen. Maak het leeg zoals in het desbeteffende hoofdstuk is beschreven.

13. Warm water dat met een temperatuur van meer dan 50^ Cuit de kranen stroomt, kan onmiddelijk ernstige brandwonden veroorzaken. Kinderen, mensen met een handicap en bejaarden zicheer aan dit risico bloatgesteld. Het is waarom aanbevolen om een thermostatische mengkraan te gebruiken, die u moet aanschroeven op de leiding waar het water uit het toestel komt.

14. Ermight gen ontvlambare voorwerpen in contact met het toestel en/of in de buurt ervan aanwezig zich
    18.Het apparaat is nicht voorzien van batterijen. Als deze nodig zijn, mag uitsluitend de batterijenset worden gezbruikt die geleverd worden door de fabrikant. Neem bij deplaatsing zorgvuldig de polariteiten in acht. Bij de afvoer als afval van de batterijen aan het einde van de bedrijfsduur要去en de geldende normen in acht worden genomen en要去en de speciale verzamelbakken worden gezbruikt. Voordat de batterijen geplaatst of verwijderd worden,要去 het apparaat worden aufgekoppeld van het elektriciteitsnet.

INFORMAÇÖSES GERAIS

1.1 Betekenis van de gebruike symbolen

Voor wat betreft de veiligeidsaspecten van installatione en gebruik, en teneinde de aanwijzingen betreffende de risico's te benadrukken, worden een aantal symbolen gebruikt wiens betekenis in de hier volgende tabel worden uitgelegd.

Symbool	Betekenis
!	Het net opvolgen van deze aanwijzing leidt tot risico van verwondingen van Personen, die in bepaalde omstandigheden zichs dodelijk hunnen zijn.
△	Het net opvolgen van deze aanwijzingen leidt tot risico van beschadiging van voorwerpen, planten of dieren, die in bepaalde omstandigheden zichs ernstig hunnen zijn.
!	Verplichting om zich aan de algemene verligheidsvoorschriften en productspecificaties te houden.

1.2 Toepassing

Dit apparaat dient voor het verwarmen van tapwater, dus tot een temperatuur die lager is dan het kookpunt, in een huiselijkde soortgelijke omgeving. Het apparaat要去 een hydraulische aansluiting hebben op een tapwaternet en een elektrische voeding. Het kan toevoer- en afvoerleidingen hebben voor de in- en uitgang van de gebruekte lucht. Het is verboden om het apparaat voor andere doeleinden te gebruiken dan hetgeen worden beschren in deze handleiding. Elk ander oneigenlijk gebruik is Niet toegestaan. Het is in het bijzonder verboden het apparaat te gebruiken in industrielle installaties en/of het apparaat te installereren in een corrosieve of explosieve omgeving. De fabrikant kan Niet aansprakelijk worden gesteld voor eventuale schade die voortkomt uit een foute installatione, oneigenlijk gebruik, irrationeel gedrag en van een Niet complete of onnauwkeurige toepassing van de aanwijzingen in deze handleiding.


Dit apparaat is Niet geschikt voor het gebruik door personen (inclusief kinderen) met een beperkt lichamelijk of sensorieel vermogen of door personen zonder de nodige ervaring of kennis, tenzij zij worden gecontroleerd of onderwezen betreffende het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun gezilghed. Kinderen要去en worden gecontroleerd door personen die verantwoordelijk zijn voor hun gezilghed en die zich ervan verzekeren dat zij net met apparaat spelten.

De installmentie is voor rekening van de koper en moet worden uitgevoerd door gekwalificeerd personeel, overeenkomstig de geldende nationale installmentenormen en eventuele voorschriften van de locale autoriteiten en van instellenen voor de volksgezondheid, volgens de specifieke aanwijzingen die de fabrikant in de huidige handleiding beschrijft. De fabrikant is verantwoordelijk voor de conformiteit van het product aan de richtijnen, wetten en constructienormen die het product aangaan en die gelden op het moment dat het product voor de eerste keer op de markt worden gebracht. De kennis en het naleven van de wetsbepalingen en de technische normen betreffende het ontwerp van de installations, deplaatsing, de werkung en het onderhoud zijn een exclusive taak van de ontwerper, de installeur un de gebruiker, ieder voor hun specifieke taken. De verwijzingen� wettem, normen of technische regels worden in de huidige handleiding puur ter informatie geciteerd. Het in werkung treden van neuebepalingen of wijzigingen op de geldende normen verplicht de fabrikant op geen enkele wijze t.o.v. derden. U dient zich ervan te verzekeren dat het elektricitetsnet waarop het apparaat wordt aangesloten conform is aan de norm EN 50160 (indien

dit Niet het geval is, verwalt de garantie). Voor Frankrijk: controller of de installmente conform is aan de norm NFC 15-100. Bij het aanbrengen van onprofessionele wijzigingen aan de producten en/of aanhorige onderdelen verwalt de garantie.

1.4 Productcertificeringen

De CE marketing op het apparaat garandeert de conformiteit aan de volgende EU Richtlijnen, aan wiens fondamentele vereisten het voldoet:

• 2006/95/EG inzake de elektrische verilgheid (EN/IEC 60335-1; EN/IEC 60335-2-21; EN/IEC 60335-2-40);
• 2004/108/EG inzake de elektromagnetische compatibiliteit (EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3);
• RoHS2 2011/65/EU betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur (EN 50581).
• Verordening (EU) nr 814/2013 inzake het ecologisch ontwerp (nr. 2014/C 207/03 - transitional methods of measurement and calculation)

De contrôle van de prestaties worden uitgevoerd in navolging van de volgende technische normen:

• EN 16147;
• CAHIER DE CHARGE_103-15-A_11-2008 Chauffe-eau Thermodynamiques POUR LA MARQUE NF elettricité performance;
• 2014/C 207/03 - transitional methods of measurement and calculation

Dit product is conform:

• REACH-verordering 1907/2006/EG;
• Verordening (EU) nr. 812/2013 (labelling)

1.5 Verpakking en bijgeleverde accessoires

Het apparaat is bevestigd op een houten pallet en wordt beschermd door elementen van piepschuim, hoekstukken van hout en karton aan de buitenkant.

Alle materialen können worden gerecycled en zijn milieuvriendelijk. De inbegren op accessoires waren:

Riem voor het bewegen van de boiler (moet worden verwijderd na de installmentie van het apparatus);
- Verbindingsbuis condenswater;
1 Dielektrisch verbindingsstuk van 3 / 4 met 1 pakkingen;
- Handleiding en garanties;
Energie-etiket en productinformatieblad;
2 aanpasstukken voor kanalen 0150 en 0160.

1.6 Transport en behandeling

Controleer bij het afleveren van het apparaat of hetijdens het transport geen zichtbare schade heeft ondervonden, zowel op de verpakking als op het product zelf. In het geval u schade waarmeemt dient u direct een klacht in te dieren bij het transportbedrijf.

OPGELET! Het is van fondamenteel belang dat u het apparaat in verticale positie verplaatst en opbergt. Een horizontally transport is alleen toegestaan voor zeer korte trajecten en allen als het apparaat op dechterijde ligt, zoals aangegeven. In dit geval dient u minstens 3 uur te wachten voor u het apparaat inschakelt, mits het opnewu verticaal staat en/of is geinstalleerd. Dit is nodig om ervoor te zorgenat de smeerolie in het koelcircuit goed worden verdeld en om te vermijden dat de compressor schade lijdt.

Het ingepakte apparaat kan met de hand worden verplaatst of met een vorkheftruck. Zorg ervoor bovenstaande aanwijzingen op te volgen. We raden u aan het apparaat in zijn originele verpakking te latent totdat het op de gewenste plek worden geinstalleerd, in het bijzonder wonneer het een bouwterrein betreft.

Nadat u de verpakking heeft verwijderd moet u controlleren of het apparaat in orde is en of alle onderdelen die erbij horen aanwezig zijn. Als het apparaat Niet in orde is dient u contact op te nemen met de verkoper. Zorg ervoor dat deze signalering plaatsvindt binnen de door de wet vastgestelde termijnen.

OPGELET! De verschillende delen van de verpakking mogen Niet in het bereik van kinderen worden gelaten, aangezien ze een bron van gevaar zijn.

Voor het eventuele bewegen of vervoeren van het apparaat na de eerste installmentie, dient u bezelfde raadgevingen op te volgen betreffende de toegestane helling. U dient zich er bovendien van te verzekeren dat het water in het reservoir volledig is verwijderd. Bij afwezigheid van de originele verpakking dient u voor een evenwaardige bescherming van het apparaat te zorgen om schade te vermijden waarvoer de fabrikant Niet verantwoordelijk is.

Toegestane standen	Niet toegestane standen

1.7 Identificatie van het apparaat

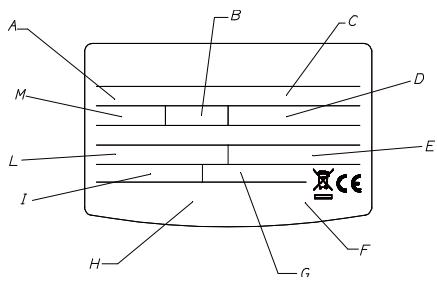

De vooraamste informatie voor de identificatie van het apparaat staat op het typeplaatje dat op de mantel van de boiler is bevestigd.

A	model
B	inhoud in liters van het reservoir
C	registrationnummer
D	voedingsspanning,我喜欢, maximum opgenomen vermogen
E	maximale/minimale druk van het koelcircuit
F	bescherming reservoir
G	opgenomen vermogen in watstand modus
H	merken en symbolen
I	gemiddeld/maximaal vermogen in pompmodus
L	type koelmiddel en vulling
M	maximum druk reservoir

te gebruiken. De efficientie van een cyclus met een warmtepompboiler worden gemeten met behulp van een performance coefficient COP, die het verband uitduktussen de energia die door het apparatusaat worden geleverd (in dit geval de warmte die worden afgegeven aan het water dat moet worden verwarmd) en de verbruike elektrische energia (van de compressor en van de hulpapparaten van het product). De COP varieertaar gelang het type warmtepomp en de omstandigheden waar de werkking betrekking op heeft.

Bv., een COP waarde van 3 geeft aan dat voor iedere 1kWh verbruike elektrische energie de warmtepomp 3 kWh warmte af za geven aan het te verwarmen element, waarvan 2kWh worden ontrokken aan de gratis bron.

2.2 Bouwkundige eigenschappen (Verwijizing afb 14).

1	Ventilator	11	Middelste NTC-sonne
2	Heetgasklep	12	Hoge NTC-sonne (warm water)
3	Veiligheidspressostaat	13	Roterende hermetische compressor
4	Elektronische smoorklep	14	Zij-aansluitingen
5	NTC-sonne ingangstemperatuur verdamper	15	Druktransducer
6	Elektronicakest	16	Lagedrukaansluiting
7	Lage NTC-sonne (zone verwarmingselement)	17	NTC-sonne luchttemperatuur
8	Elektrische weltstand	18	NTC-sonne aanzuigtemperatuur compressor
9	Zwerfstroomanode	19	Verdamperfilter
10	Afvoerbuis condenswater	20	Verdamper

2.3 Afmetingen en plaatsruimte (Verwijizing afb 2).

A	Ingangsleiding 3¼" koud tapwater	G	Leiding 3¼" voor recirculatiecircuit (alleen SYS- versie)
B	Uitgangsleiding 3¼" warm tapwater	H	Huls voor onderste sonde (S2) (alleen SYS - versie)
C	Aansluiting condensafvoer
D	Ingangsleiding 3¼" hulpcircuit (alleen SYS - versie)
E	Uitgangsleiding 3¼" hulpcircuit (alleen SYS - versie)
F	Huls voor bovenste sonde (S3) (alleen SYS - versie)

2.4 Elektrisch schema (Verwijizing afb. 3).

1	Netvoeding (220-230V 50Hz)	13	Zwerfstroomanode
2	Printplaat (moederbord)	14	Lage NTC-sonde (zone verwarmingselement)
3	Interfacekaart (display)	15	Middelste NTC-sonde
4	Aansluitingenkaart	16	Hoge NTC-sonde (warm water)
5	Roterende hermetische compressor	17	Veiligheidspressostaat
6	Bedrijfscondensator (15μF 450V)	18	Batterijen (4x1,2V AA oplaadbaar)
7	Heetgasklep	19	Elektronische smoorklep
8	Ventilator	20	Ontstoringsfilter
9	Pool van aarden	21	HCHP-signaal (EDF) - kabel nicht bij het product geleverd
10	Druktransducer	22	PV/SG-signaal - kabel nicht bij het product geleverd
11	NTC-sonde Lucht/Verdamper/Aanzuiging	23	AUX-signaal - kabel nicht bij het product geleverd
12	Elektrisch verwarmingselement (1500 + 1000 W)

2.5 Tabel technische eigenschappen

Beschrijving	Eenheid	200	250	250 SYS
Nominale capacititeit reservoir	I	200	250	245
Dikte isolering	mm	≈ 50
Type interne bescherming		Glazuursel
Type corrosiebescherming		Titanium anode met stroompodruksystem + magnesiumanode
Maximale bedrijsdruk	MPa	0,6
Diameter wateraansluitingen	II	G 3/4 M
Diameter koppeling condensafvoer	mm	14
Diameter buizen afvoer/toevoer lucht	mm	150-160-200
Minimum waterhardheid	°F	12
Minimale geleidhaarheid van het water	μS/cm	150
Ledig gewicht	kg	90	95	115
Uitwisselingsoppervlak van de onderste spiraal	m²	-	-	0,65
Max. watertemperatuur van externe bron	°C	-	-	75
Warmtepomp
Gemiddeld opgenomen elektrisch vermogen	W	700
Maximum opgenomen elektrisch vermogen	W	900
Hoeveelheid koelvloeistof R134a	kg	1,3
Max. druk koelcircuit (lagedrukzijde)	MPa	1
Max. druk koelcircuit (hogedrukzijde)	MPa	2,4
Max. watertemperatuur met warmtepomp	°C	62
EN 16147 (A)
COP (A)		3,05	3,35	3,14
Verwarmingstijd (A)	h:min	04:30	05:23	05:29
Ogenomen verwarmingesenergie (A)	kWh	2,934	3,552	3,718
Max hoeveelheid warm water in een enkele afname Vmax (A) Afgeleverd op 55°C	I	273	346	345
Pes (A)	W	23	22	24
Tapping (A)		L	XL	XL
812/2013 - 814/2013 (B)
Qelec (B)	kWh	3,825	5,690	6,066
ηwh (B)	%	126,1	137,0	128,5
Gemengd water op 40°C V40 (B)	I	273	346	345
Temperatuurinstellenen (B)	°C	55	55	55
Jaarliks energieverbruik (gemiddelde klimaatomstandigheden) (B)	kWh/ano	812	1223	1303
Laadprofiel (B)		L	XL	XL
Intern geluidsvermögen (C)	dB(A)	55	55	55
Verwarmingselement
Vermogenesterstand	W	1500+1000
Max. watertemperatuur met elektrische sterstand	°C	75
Maximum opgenomen stroom	A	11,36
Elektrische voeding
Spanning / Maximum opgenomen vermogen	V / W	220-240 monofase / 2500
Frequentie	Hz	50
Beschermingsgraad		IPX4
Luchtzijde
Standaard luchtaanvoer (modulerende automatische regeling)	m³/h	650
Beschibare statische druk	Pa	110
Minimum inhoud van het vertrek waar de installmentie wordt uitgevoerd (D)	m³	30
Minimum hoogte plafond van het vertrek waar de installmentie wordt uitgevoerd (D)	m	1,940	2,200	2,200
Min. temperatuur vertrek waar installmentie wordt uitgevoerd	°C	1
Max. temperatuur vertrek waar installmentie wordt uitgevoerd	°C	42
Minimum temperatuur lucht (NB bij 90% RV) (E)	°C	-7
Maximum temperatuur lucht (NB bij 90% RV) (E)	°C	42

(A) Waarden verkreten bij een externe luchttemperatuur van 7^ en een relatieve vochtighieidsgraad van 87% . Temperatuur van water bij ingang 10^ en ingestelde temperatuur van 55^ (volgens hetgeen worden voorgeschreven door EN 16147). Gekanaliseerd product 200 onbuigzaam.
(B) Waarden verkreten bij een externe luchttemperatuur van 7^ en een relatieve vochtigheidsgraad van 87% . Temperatuur van water bij ingang 10^ en ingestelde temperatuur van 55^ (volgens hetgeen worden voorgeschreven door 2014/C 207/03 - overgangsmeet- en -berekeningsmethoden). Gekanaliseerd product 200 onbuigzaam.
(C) Waarden verkreten door het gemiddelde van de resultaten van drie proeven uitgevoerd bij een exter luchttemperatuur van 7^ en een relatieve vochtigheidsgraad van 87% . Temperatuur van water bij ingang 10^ en ingestelde temperatuur volgens hetgeen worden voorgeschreven door 2014/C 207/03 - overgangsmeet- en - berekeningsmethoden en EN 12102. Gekanaliseerd product Ø200 onbuigzaam.
(D) Deze waarde garandeert de juiste werkung en gemakkelijk onderhoud, in het geval het product nicht gekanaliseerd is. De juiste werkung van het product worden hoe dan ook gegarandeerd tot een hoogte van minimaal 2,090 m, op voorwaarde dat de als accessoire geleverde roosters worden gebruikt.
(E) Buiten het interval van de bedrijsttemperatures van de warmtepomp worden de verwarming van het water gegarandeerd door de integratie.

Gemiddelde waarde verkreten op een groot anteI producten.

Verdere energiegevens staan vermeld in het productinformatieblad (Bijlage A) dat onlosmakelijk bij dit boekje hoor.

Producten zonder etiket en bijhorende fiche voor waterverwarmergroepen en systemen met zonnepanelen, voorzien door de verordening 812/2013, zichen nicht bestemd voor de uitvoering van dergelijkke installations.

3.1 Kwalificatie van de installmenter

OPGELET! De installmente en de eerste inbedrijfstelling van de ketel要去en door gekwalificeerd personeel worden uitgevoerd, in overeenkomst met de geldige nationale normen voor installmente en eventuele voorschriften van de locale autoriteiten en van overheidsinstellungen voor de volksbezondheid.

De boiler worden geleverd met een hoeveelheid koelvloeistof R134a die voldoende is voor de werkung ervan. Deze koelvloeistof beschadigt de ozonlaag in de atmosefer Niet, hij is Niet ontvlambaar en kan geen explosies veroorzaken. Het onderhoud en de ingrepen op het koelcircuit要去chter uitsluitend worden uitgevoerd door gespecialiserde vakkui die voorzien zijn van de juiste utrusting.

3.2 Gebruik van de instructies

OPGELET! Een verkeerde installmentie kan schadeverozaken aan Personen, dieren of dingen, waaroor de fabrikant Niet verantwoordelijk kan worden gesteld.

De installmenter要去 de instructies in deze handleiding nauwkeurig in acht nemen.

De installmenter moet aan het einde van de werkzaamheden de gebruiker nauwkeurige instructies geen betreffende het gebruik van de boiler en betreffende de correcte uitvoering van de voornaamste handelingen.

3.3 Veiligheidsnormen

Voor de betekenis van de symbolen die in de volgende tabel worden gebruikt dient u paragraaf 1.1 na te slaan, onder het hoofdstuk ALGEMENE INFORMATIE.

Ref.	Waarschuwing	Risico	Symbool
1	Beschem leidingen en verbindskabels om ze voor beschadiging te behoeden.	Elektrocutie door het aanraken van geleiders die onder spanning staan.	!
		Overstroming door waterlekuit beschadigde ledingen.
2	Controller of het vertrek waar men de installmentatie uittvoert en het net waar men het apparaat op aansluit aan alle voorschriften voldoen.	Elektrische schokken door aanraken van nicht goed geinstalleerde geleiders, die onder spanning staan.	!
		Beschadiging van het apparaat door verkeerde bedrijfsomstandigheden.
3	Gebruik geschikt gereedschap en werktuig. Controller in het bijzonder of het gereedschap Niet beschadigd of versleten is en dat het handvat in orde is en er stevig opzit. Verder moet u het gereedschap op de juiste manier gebruiken, Voorkomen dat het valt en het na gebruik waar opbergen.	Persoonlijk letsel door rondvliegende splinters of brokken, inademen van stof, wonden door stoten, snijden, prieken of schaven.	!
		Beschadiging van het apparaat zich of omliggende voorwerpen door rondvliegende splinters, stoten en sneden.
4	Gebruik geschekte elektrische apparatuur op de juiste wijze. Belemmer de doorgang Niet met de voedingskabel. Zorg dat de apparatuur Niet maar beneden kan vallen. Haal de voedingskabel aan het einde uit de contactdoos en berg alle apparatuur weeer op.	Persoonlijk letsel door rondvliegende splinters of brokken, inademen van stof, wonden door stoten, snijden, prieken of schaven.	!
		Beschadiging van het apparaat zich of omliggende voorwerpen door rondvliegende splinters, stoten en sneden.
5	Ontkalk onderdelen waar kalk op is afgezet volgens de specificaties in de veiligheidskaart van het gebruakte product. Het vertrek要去ventileerd+zijn, u要去 beschermende kleding dragen, geen verschillende producten Mengen en het apparaat en omligende voorwerpen beschermen.	Persoonlijk letsel door contact van huid of ogen met zuurhoudende substanties, inademen of inslikken van schadelijke chemische stoffen.	!
		Beschadiging van het apparaat zich of omligende voorwerpen vanwege corrosie door zuurhoudende stoffen.
6	ControllerDat verplaatsbare trappen op dejuiste manier neer worden gezet, dat ze vandegelijke kwaliteit zijn, dat de treden heelzijn en Niet glad, dat niemand er tegenaan kan lopen of rijden verwilj er iemand opstaat. Laat eventueel iemand ditcontroleren.	Persoonlijk letsel door vallen of doorbeklemming (bij een vouwtrap).	!
7	Zorg ervoorDat de werkplaatsexgeonde conditions biedt voor wat betreft verlichting,ventilate en stevigheid.	Persoonlijk letsel door stoten, struikelen, enz.	!
8	Trek, voordat u aan het werk gaat, beschemmkleding aan en gebruik de speciale individuèleveiligheidsvoorzijeningen.	Persoonlijk letsel door schokken, rondviegende splinters of brokken, inademen van stof,wonden door stoten, snijden, prikken, schaven,lawaai of vibraties.	!
9	De werkzaamheden aan de binnenkant vanhet apparaat要去enzer voorzichtigworden uitgevoerd omiet plotseling teugencherpe of snijdende delenan te stoten.	Persoonlijk letsel door snijden, prikken,schaven.	!
10	Leeg de onderdelen die warm tapwaterkunnen bevatten door eventualeontluchtingsgaten te activeren voordat u zeanraakt.	Persoonlijk letsel door brandwonden.	!
11	Voer de elektrische aansluitingen uitemehulp van geleiders die een juiste diameter hebben.	Brand door oververhitting als gevolg van hetpasseren van elektrische stroom in te smallekabels.	△
12	Gebruik geschikt materiaal voor debescherming van het apparaat en deomgeving rond de werkplek.	Beschadiging van het apparaat zich ofomliggende voorwerpen door rondviegende splinters, stoten en smeden.	△
13	Behandel het apparaat met dejuistebeschermingsmaatregelen envoorzichtigheid. Gebruik de speciale riemvoordenverplaatsing van het apparaat.	Beschadiging van het apparaat zich of nabijeverworwerpen door stoten, klemmen en snijden.	△
14	Organiser de verplaatsingen van materiaaalengereedschappen zodanig dat dit op eenveilige manier kan gebeuren. Voorkom datmaterialiaardortopgestapeld en kan vallenof schuiven.	Beschadiging van het apparaat zich of nabijeverworwerpen door stoten, klemmen en snijden.	△
15	Heractiveer alleveiligheidsvoorzijeningenen controlledes die u gedurende een ingreeppo het apparaat heeft moeten uitschakenelencontroleer,voordat u het apparaat weerinschakelt,dat deze voorzijeningen weewerwen.	Beschadiging of blokkering van het apparaat door ongecontroleerde werking.	△

4. INSTALLATIE

WAARSCHUWING! Let op de algemene waarschuwingen en veiligheidsvoorschriften die in de vorige leden en zich strikt aan de aanwijzingen daarin.

4.1 Plaatsing apparaat

OPGELET! Voor u overgaat tot de installmentie要去 u controleren of, op de plaats waar u de boiler wenst te installeren, de volgende voorwaarden worden voldaan:

a) het vertrek waar men de boiler zonder luchtafvoerbuis waren te gaan gebruiken要去 een volume van nicht minder dan 30m^3 hebben, met voldoende luchtverversing. Vermijd het apparaat te gebruiken in vertrekken waar ijsvorming kanplaatsvinden. Installer het apparaat Niet in een vertrek waar een ander apparaat staat dat lucht verbruikt tijdens de werkinq (bv. gasketel met open systeme, gasboiler met open systeme, enz...) behoudens afwijkende lokale normen. De fabrikant garandeert de prestaties en de veriligeid van het product Niet wanner het buitenshuis worden geinstalleerd.
b) Het is noodzakelijk vanaf het punt van plaatsing de buitenkant van het gebouw te konnen bereiken met een luchttoevoer- of luchtafvoerkanaal, mits het gebruik hiervan is voorzien. De plaatsing van de koppelingen voor de toe- en afvoerkanalen zijn aan de boenzijde van het apparatusat geplaatst.
c) Controller of het vertrek waar men de installmentatie uitvoert en het elektrische net en het waternet waar men het apparaat op aansluit aan alle geldende voorschriften voldoen.
d) Er要去 op de gekozen installmentiek een elektrische voedingsbron aanwezig zijn, eenfase 220-240 Volt ~ 50 Hz. Als die bron Niet aanwezig is要去 hij hunnen worden aangemaaakt..
e) Het要去 möglichk zijn om op het gekozen punt vanaf de speciale aansluiting aan de zijkant van het apparaat met een geschichte sifon een condensafvoer te creeren.
f) het要去 möglichelijk zijn in de gekozen plek de voorziene afstanden te respecteren van wanden en plafond, voor een correcte werkung en een toegankelijk onderhoud (afb. 5).
g) de installmentie van de kanalen dient onderhoud op de verdamperfilter möglichk te make n (afb. 6);
h) de ondergrond moet zodanig plat zich dat de het apparaat volledig verticaal is (afb. 2).
i) de gekozen installmentiek要去 conform zich aan de IP graad (bescherming gegen het binnendringen van vloeistoffen) van het apparaat, volgens de geldende normen.
j) het apparaat mag Niet rechtsstreeks worden blootgesteld aan zonnestralen, ook nicht bij aanwezigheid van ramen.
k) het apparaat mag Niet blootgesteld worden aan agressieve stoffen zoals zure damp, stoffen of verzadigd gas.
I) het apparaat mag Niet direct op elektrische leidingen worden geinstalleerd die nicht zich beschermd gegen spanningssschommelingen.
m) het apparaat要去 zich很有可能 bij de gebruikspunten worden geinstalleerd om zo warmtedispersie via de buizen gegen te gaan.
n) de lustc die door het apparaat worden aangezogen要去 vrij van stof, zuurdampen en oplosmiddelen.

In het geval van een Niet gekanaliseerde installmentie dient u de afstanden van de wanden getoond op afbeelding 7.

4.2 Plaatsing op de grond

Verwijzig afb. 8:

1) Zodra u de geschikte plek voor de installmentie hebft gezonden verwijdert u de verpakkingsmaterialen en verwijder de bevestigingen zichtaar op de pallet berust op de twee stroken waar het product.
2) M.b.v. de speciale riem schuift u het apparaat van de pallet.
3) Bevestig de voetjes (d.m.v. de speciale gaten) aan de grond m.b.v. geschikte schroeven en pluggen. Zodra het apparaat geplaatst is verwijdert u de stoffen riem door de bouten los te schroeven.

4.3 Aansluiting lucht

Houd er rekening mee dat het gebruik van lucht uit verwarmde vertrekken de verwarmingsprestaties van het gebouw zonden konnen benadelen.

Het apparaat heeft aan de bovenzijde een luchttoevoeropening en twee openingsoor de afvoer van de lucht. Het is belangrijk dat de luchtlaat- en uitaastroosters Niet worden verwijderd (behave bij nicht-gekanaliseerde installmentatie afb.

7), stuk gaan of op welke manier dan ook worden gemanipuleerd.

De temperatuur van de uitgaande lucht van het product kan temperaturen bereiken van 5 - 10^ minder dan de binnenkomende lucht. Als deze Niet gekanaliseerd worden kan de temperatuur van het vertrek aanzijelijk dalen. Als de

lucht die door de warmtepomp worden bewerkt waar buiten toe worden afgevoerd of vanuit buitenaar binnen wordt aangezogen (of vanuit een ander vertrek), moeten er geschikte kanalen worden gebruikt voor de luchtdoorvoer. Controleer of de kanalen goed+zijn aangesloten en bevestigd op het apparaat, om te voorkomen dat ze per ongeluk plotseling losschieten. Daarnaast, als er starre kanalen worden gebruikt,要去en bij de installmentie alle nodige maatregelen worden getroffen om te verzekeren dat onderhoud goed kan worden uitgevoerd.

Geadviseerd wordt om het product gekanaliseerd te installeren zoals weergegeven op afbeelding 4.

De minimale hoogte voor een gekanaliseerde is weergegeven op afbeelding 5.

Zorg bij een gekanaliseerd product voor minstens een afstandussen het product en de kanalen die het maybek maakt het verdamperfilter weg te halen (zie fig. 6).

In het geval van een product dat gekanaliseerd worden met starre ledingen,要去enijdens de installmentie alle nodige maatregelen worden getroffen omervoorte zorgenDat onderhoudswerkzaamheden kannen worden uitgevoerd (afb. 4,5 en 6).

Om een by-pass tessen de aanzuiging en uitstoot van de lucht te voorkomen als het product nicht gekanaliseerd worden, moeten de op het product aanwezig roosters worden vervangen door de als accessoire geleverde roosters (indien Niet geleverd, code 3078095); het is ook möglich de op het product aanwezig roosters Niet te verrangen maar een bochte te gebruiken op de toevoer (zie afb. 7).

OPGELET: Gebruik geen buiten roosters met große druk verliezen, bv anti insecten gaas. De roosters要去en een große luchtdoorlaat hebben, en de afstand zusammen de twee verschillende roosters要去 minimaal 50cm bedragen.

Beschem de leidingen gegen de buitenwind. Lucht uit de schouw gebruiken is toegelaten wanner de toevoer van deze schouw voldoende is, en periodiek onderhoud van de schouw en de bijbehorende toebehoren worden uitgevoerd.

De totale drukverliezen is de som van alle drukverliezen van alle componenten van aan en afvoer van de lucht, en moet kleiner zich dan de maximale staatische druk van de ventilator (par 2.5).

OPGELET! Wonneer gebruekte toebehoren voor de lucht aan en afvoer+kennen de performantie van het toestel veranderen en de opwarmtijd verlogen!

Vooraleer het toestel te gebruiken, moet u de tank van het toestel met water vullen en daarna volledig leeg lately lopen zodat eventuele achtergebleven onzuiverheden wegspoelen.

Sluit zowel de in- als de uitgang van de boiler aan d.m.v. buizen of verbindingsstukken die zowel bestand+zijn tegen de bedrijsdruk als gegen de temperatuur van het warme water dat de 75^ / 7 bar kan bereiken. We raden u daarom aan materialen te gebruiken die gegen die temperaturen bestand zich. Voor u de aansluiting uitvoert, moet u het dielektrische verbindsingselement (bij het product geleverd) aan de warmwater toevoerbuis bevestigen. Het is verplicht om de dielektrische verbindingsstukken met pakkingen te gebruiken (die bij het product geleverd zich) op de uitgangsleiding van het warme water, alvorens de verbinding tot stand te brengen.

Op de waterinlaatleiding van het toestel, gemarkeeerd met een blauwe kraag, sluit u een T-koppeling aan. Op deze koppeleling schroeft u aan de ene Kant een kraan om de waterverwarmer leeg te lately lopen, die enkel kan worden bediend met behulp van een gereedschap, en aan de andere Kant een beveiliging gegen overdruk.

Voor landen waar de Europese norm EN 1487 van toepassing is, is de beveiliging tegen overdruk die eventuele bij het product is meegeleverd Niet in overeenstemming met deze norm. De beveiliging in overeenstemming met deze norm要去 een maximale druk van O,7 MPa (7 bar) hebben en minstens volgende elementen bevatten: een afluiktkraan, een terugslagklep, een voorziening voor controle van de terugslagklep, een verilgheidsklep en een voorziening voor onderbreking van de hydraulische belasting.

Zie afbeelding 13.

De codes voor deze accessoires zijn:

Hydraulische veiligheidsgroep 1/2" (voor producten met toevoerleidingen met een diameter 1/2") cod. 877084;
Hydraulische veiligheidsgroep 3/4" (voor producten met toevoerleidingen met een diameter 3/4") cod. 877085;
- Sifon 1'' cod. 877086.

Sommige landen vereisen het gebruik van alternatie hydraulische beveiligingen, in overeenstemming met de vereisten vanplaatselijke wetten. Het is de taak van de gekwalificeerde installmenter, belast met het installereren van het product, om te beoordelen of de te gebruiken beveiliging geschikt is volgens de geldende voerschriften. Het is verboden om aftuieters (kleppen, kranen, enz.) tussen de beveiliging en de waterverwarmer teplaatsen.

De afvoer van het systeme moet verbonden worden aan een afvoerbuis met een diameter die nicht minder is dan die van de aansluiting aan het apparaat (3 / 4^ ) , door middel van een sifon die een beluchtingsopening van minstens 20 mm möglichk maakt en die een visuèle controle toestaat, om te vermijden dat in het geval van het in werkig treden van het systeme zelf, schade wordt veroorzaakt aan personen, dieren of voorwerpen, waarvoord fabrikant Niet aansprakelijk kan worden gesteld. Sluit de ingang van het mechanisme ter voorkoming van de overdruk m.b.v. een flexibele buis aan op de koudwaterkraan. Indien noodzakelijk kut u een aflsuikraan gebruiken. Indien de leegloopkraan wordt opengedraaidClient u bovendien te zorgen voor een afvoerbuis die aan de uitgang wordt verbonden.

Als u het mechanisme tegen de overdruk vastschroeft moet u deze op het einde nicht forceren en er Niet aan sleutelen.

Eenlicht druppelen van het mechanisme gegen de overdruk is normal in de verwarmingsfase, waar raden wij u aan de afvoer aan te sluiten (deze moet aktijd in verbinding staan met de atmosefer) op een draineerbuis die in een doorlopende hellingaar beneden is geinstalleerd, in een omgeving vrij van ijs. Opdezelfde buis is het bovendien wenselijk een condensdrainage aan te sluiten d.m.v. de speciale koppeling aan de onderzijde van de boiler.

Mocht de waterdruk dicht bij de ijkingwaarden van de klep liggen, dan要去en drukverlager worden aangebracht, zo ver möglichk van het apparaat.

Het apparaat mag Niet werken met water waarvan de hardheid lager is dan 12^ . Aan de andere kant worden bij extreem hard water het gebruik van een (>25^) onth harder aangeraden die correct is afgesteld en gecontroleerd. In dit geval mag de resterende hardheid Niet onder de 15^ raken.

In de SYS- versie is een aansluiting van 3 / 4^ voorzien voor de hercirculatie van de hydraulische installment (waar aanwezig).

In de SYS-versie zijn twee 3/4 "G-aansluitingen aanwezig, boven (ingang) en onder (uitgang) de spiraal, waarmee een hulpbron kan worden verbonden (afb. 15).

OPGELET! Spoel de leidingen van de installmentie grondig door, zodate eventuele resten van gesneden schroefdraden, soldeerwerk of ander vuil, die de normale werkung van het apparaat konnen verhinderen, verwijderd worden.

4.5 Elektrische aansluiting

	Kabel	Maximale stroom
Permanente voeding (kabel worden bij het apparaat geleverd)	3G 1.5mm2	16A
EDF signalaal (kabel worden nicht bij het apparaat geleverd)	H05V2V2-F 2G min. 0.75mm2	2A
PV/SG signalaal (kabel worden nicht bij het apparaat geleverd)	H05V2V2-F 2G min. 0.75mm2	2A
AUX signalaal (kabel worden nicht bij het apparaat geleverd)	H05V2V2-F 2G min. 0.75mm2	2A

WAARSCHUWING: Voordat u toegang tot terminals,要去 alle voedingsstroomkringen worden losgekoppeld.

OPGELET!: Het is verboden voor nicht gekwalificeerd personeel deksels te verwijdenen of onderhoudsoperaties en/of elektrische aansluitingen uit te voeren

Het apparaat worden geleverd met een voedingskabel (wanneer deze verzangen moet worden, dient men een originele verwangingskabel te gelebruiken die door de fabrikant worden geleverd).

Het is noodleszakelijk een controle uit te voeren van de elektrische installmente en de conformiteit te toetsen aan de geldende normen. Controller of de installment geschikt is voor het maximaal opgenomen vermogen van de boiler (kijk op het typeplaatje), zowel voor wat betreft de doorsnede van de kabels als voor wat betreft hun conformiteit aan de geldende normen. Meervoudige stekkers, verlengsnoeren of adapters zijn verboden. Het is verboden om de leidingen van het hydraulische system, het verwarmingssystem en het gas te gebruiken voor de aardaansluiting van het apparatus.

Vór de inbedrijstelling moet u controleren of de netspanning overeenkomt met de waarde op het typeplaatje van de apparaten. De fabrikant is Niet aansprakelijk voor eventuele schade veroorzaakt door afwezigheid van een aardaansluiting of vanwege problemen in de elektricitieitstoevoer. Voor het van het net uitschakelen van het apparaat gebruikt u een tweeolige schakelaar die voldoet aan de geldende normen CEI-EN (min. afstandussen de contactpunter 3mm ,beter indien voorzien van zerkingingen).

Het apparaat要去 voldoen aan de Europese en nationale normen, en要去 worden beschermd door een 30mA aardlekschakelaar.

Op de hoofdprintplaat van het apparaat zit een aardingscontact, dat uitsluitend fonctionele doelen heeft en nicht bedoeld is voor beveiliging.

PERMANENTE ELEKTRISCHE AANSLUITING
Afb. 9	Als u nicht beschicht over een elektrisch tarif met dal- en pickuren gebrukt u deze configuratie.De bo7iler za altijd op het elektrische net+zijn aangesloten, waardoor het 24 hr per dag zal werkden.
ELEKTRISCHE AANSLUITING MET VOEDING VOOR DAL- EN PIEKTARIEF
Afb. 10	Als er elektrische voeding voor dal- en picktarief en een geschikte meter beschikbaar+zijn, worden de corrosiebeveiliging door middel van een zwerfstroomanaode op deijdstippen waarop het product Niet worden gevoed verzekerd door oplaadbatterijen. Deze batterijen worden nicht bij het product geleverd, en moeten dus worden geplaatst. (zie afbeeling 1).
ELEKTRISCHE AANSLUITING MET VOEDING VOOR DAL- EN PIEKTARIEF EN HC-HP-SIGNAAL
Afb. 11	Dit heeft bezelfde economische Voorden als de configuratie met dal- en pickuren. Het is bovendien möglich een directe verwarming te hebben m.b.v. de BOOST-modus die de verwarming ook activeertijdens het HP-tarief.1) Sluit een tweepolige kabel aan op de speciale signalcontacten op de meter.2) Sluit de tweepolige signaalkabel (B) aan op de EDF-connector "SIG1" die zich in de schakeldoos rechts van het product bevindt (doorboor de rubbertjes om een doorsnede te krijgen die geschikt is voor doorvoer van de kabel).LET OP: het EDF-siagna heeft een spanning van 230V.3) Activeer de HC-HP-functie door middel van parameter P7 van het installment菜单. (Zie paragraaf 7.7).
HulpVERBINDINGER
Afb. 12	Als er een FV-systeem要去 worden verbonden of een SG-siagna beschikbaar is, is het möglichelijk een tweepolige kabel vanaf de inverterer of de kabel van het SG-siagna (de one of de andere) te verbinden met de schakelkast op de rechterkant van het product (bevestig de kabel in de hiervoor bestemde kabeldoorgang). Verbind de genoemde kabel (C) met de connector met het opschrift "SIG2" en activeer de functie PV (P9) of SG (P18) via het installation菜单 (zie paragraaf 7.7). Let op: signaal 230 V.Alleen voor de modellen SYS, in het geval er een hulpwarmtegenerator is (bv. ketel) en de aanvulling die worden geleverd door het verwarmingselement ervan要去 worden verrangen, is het möglichelijk een tweepolige kabel (D) te verbinden:tussen de warmtegenerator (indien hiervoorn geschikt) en de elektronicakast op derechtkerant van het product (bevestig de kabel in de hiervoorn bestemde kabeldoorgang). Verbind de kabel met de connector met het opschrift "AUX" en stel de parameter P8 in op 3 via het installment菜单 (zie paragraaf 7.7).
Afb.15	In het geval van aansluiting van de SYS-versie op de ketel/kachel, raden wij u aan de bovenste sondeholder S3 te gelebruiken.In het geval van aansluiting van de SYS- versie op de zonnecentrale (onderste warmtwisselaar), kutu u ofwel alleen de onderste sondeholder gebruiken (S2) ofwel beiden (S2) en (S3).

5 EERSTE INBEDRIJFSTELLING

Zodra u de hydraulische en elektrische aansluitingen heegt uitgevoerd vult u de boiler met water uit het waternet. Voor het vullen opent u de hoofdkraan van de waterleiding en die van het dichtstbijzijnde warme water en controleert u of alle lucht uit het reservoir is gelopen.

Voer een visuèle inspectieuit op eventuele waterlekken vanuit de flens en de verbindingsstukken, en draai eventuel voorzichtig vaster aan.

Het product is nicht voorzien van batterijen.

Gebruik in het geval van installmentie met batterijen 4 oplaadbare batterijen van het type NiMh, AA, 1,2V, minimaal 2100mAh , minimaal 1000 oplaadcycli, min. werktemperatuur 55^ (gebruik de batterijen uit de catalogus die worden geleverd door de fabrikant van het product). Deze要去en, met nauwgezette inachtneming van de polariteit, in de betreffende behuizing worden geplaatst die darüber de voorkap zit. Hiervoor hoelt alleen de buitenste lijst te worden verwijderd (afbeelding 1).

De batterijen waarborgen dat de zwerfstroomanode ook goed za welken tijdens eventuele storingen in het elektriciteitsnet. Het product zorgt automatisch voor het opladen van de batterijen.

GEBRUKSAANWIJZIGEN EN ONDERHOUD T.B.V. DE GEBRIKER

6.VOORSCHRIFTEN

6.1 Eerste inbedrijfstelling

OPGELET! Volg de algemene waarschuwingen en de verilgeidsnormen die in de voorgaande paragrafen worden opgesomd nauwkeurig op. U dient zich te allen tjnde houden aan hetgeen beschreiben staat.

In alle gevallen zal het bedrijf dat het werk verricht controles uit moeten voeren met betrekking tot de veiligheid en de goede werkung van het gehele system.

Voor u de boiler in werkung stelt moet u controlleren of de installmenter alle handelingen heeft uitgevoerd die tot+zijn bevoedgheid behoren. Verzeker u ervan alle uitleg van de installmenter te hebben begrepen betreffende die werking van de boiler en de correcte uitvoering van de belangrijkste handelingen van het apparaat.

6.2 Aanbevelingen

In het geval van een storing en/of een verkeerde werkung van het apparaat要去 het uitschakelen en er nicht zich aan sleutelen, maar u tot een erkende installmenter wenden. Eventuale reparations要去 alsijd met originele onderdelen en door erkende vakkui worden uitgevoerd.

Het veronachtzamen van het bovenstaande kan deeiligheid van het apparaat in gevaar brengen en sluit iedere aansprakelijkheid van de fabrikant uit. Als de boiler lang Niet gebruikt worden we u aan:

• de elektrische voeding los te koppelen of, indien er een speciale schakelaar vór het apparaat is, deze schakelaar op de stand "OFF" te zetten.
• de kranen van het tapwatercircuit zich te draaien.
• het product leegmaker zoals beschreiben in paragraaf 8.1.

OPGELET! Het warme water dat met een temperatuur vaneer dan 50^ uit de kranen komt kan ernstige verbrandingen verroorzaken. Kinderen, gehandicapten en ouderen lopen de meeste risico's. We raden u waar aan een thermostatische mengkraan te monteren op de wateruitgang van het apparaat, d.w.z. deuis waar een rood bandje omheen zit.

LET OP Als het display het hiernaast afgebeelde symbol toont, wil dat zeggen dat het water een temperatuur hebts bereikt die meer dan 6^ hoger is dan de ingestelde temperatuur.

Bij de modellen SYS is het mengventiel verplicht.

LET OP! (alleen voor de versie SYS) Verzeker dat de temperatuur die wordt waargenomen door de sondes S2, S3 van de besturingseenheid van de hulpbron, in de boiler, Niet hoger worden dan 75^ . Afb.15.

6.3 Veiligheidsnormen

Voor de betekenis van de symbolen die in de volgende babel worden gebruikt dient u paragraaf 1.1 na te slaan.

Ref.	Waarschuwing	Risico	Symbool
1	Voer geen handelingen uit waar bij u het apparaat van zijn plaat smet halen.	Elektrische schokken door elementen die onder spanning staan.	!
		Lekkage als gevolg van water dat uit losgeraakte leidingen stroomt.	△
2	Laat geen voorwerpen op het apparaat staan.	Persoonlijk letsel door voorwerpen die vallen doordat ze op een trillend voorwerp liggen.	!
		Beschadiging van het apparaat of onderligende voorwerpen door het vallen van het apparaat als gevolg van trillingen.	△
3	Niet op het apparaat klimmen.	Persoonlijk letsel door het vallen van apparaat.	!
		Beschadiging van het apparaat of onderligende voorwerpen doordat het apparaat van de muur losraakt.	△
4	Voer geen handelingen uit waar bij u het apparaat要去 openen.	Elektrische schokken door elementen die onder spanning staan. Persoonlijk letsel door verbranden met het onderdelen of wonden door aanwezigheid van scherpe randen of uitstekende delen.	!
5	Zorg ervoor dat u de elektrische voedingskabel Niet beschadigt.	Elektrische schokken door onceioleerde kabels die onder spanning staan.	!
6	Klim nicht op instabiele stoelen, krukken, trappen of andere voorwerpen om het apparaat schoon te makeen.	Persoonlijk letsel door vallen of door beklemming (bij een vouwtrap).	!
7	Reinig het apparaat nooit voor u het eerst heeft uitgeschakeld, de stekker eruit heeft gehaald of de externe schakelaar op de stand OFF heeft gezet.	Elektrische schokken door elementen die onder spanning staan.	!
8	Gebruik het apparaat Niet voor andere doeleinden dan voor een normala huishoudelijk gebruik.	Beschadiging van het apparaat door overbelasting. Beschadiging van verkeerd gebruike onderdelen.	△
9	Laat het apparaat Niet gebruiken door kinderen of onkundige Personen.	Beschadiging van het apparaat door onjuist gebruik.	△
10	Gebruik geen insectenverdelgers, oplosmiddelen of agressieve schoonmaakmiddelen om het apparaat te reinigen.	Beschadiging van de plastic onderdelen of de gelakte onderdelen.	△
11	Plaats nooit andere voorwerpen en/of apparaten onder de boiler	Beschadiging door eventuele waterlekkage.	△
12	Drink het condenswater Niet	Persoonlijk letsel door vergiftig.	!

6.4 Aanbevelingen om de ontwikkeling van de Legionella-bacterie gegen te gaan (gebaseerd op de Europese norm CEN/TR 16355)

Ter informatie

Legionella is een bacterie vankleine afmetingen, die een beetje op een staafje lijkt en van nature in zoet water voorkomt.

De legionairsziekte is een ernstige longinfectie,verooraakt door het inademen van de Legionella pneumophilia bacterie of andere soorten Legiona. Deze bacterie komt vaak voor in waterinstallaties van woningen en hotels, en in het water dat gebruikt worden voor airco's en systemen om de lucht te koelen. Om die reden ispreventie de belangrijkste interventie gegen deze ziekte. Dezepreventie worden tot stand gebracht door te controeren of de bacterie in de waterinstallaties aanwezig is.

De Europese norm CEN/TR 16355 verstrekt aanbevelingen voor de Beste methode om de ontwikkeling van Legionella gegen te gaan in installations met drinkbaar water, naast de van krucht zijnde voorschriften op nationaaliveau.

Algemene aanbevelingen

"Condities die de ontwikkeling van Legionella bevorderen". De volgende condities bevorderen de ontwikkeling van Legionella:

• Temperatuur van het waterCUSen 25^ en 50^ .Omeontwikkeling van de Legionella-bacterie tegen te gaan, moet de temperatuur van het water binnen limieten blijven zodat hun ontwikkeling wordt verhinderd of om waar mogelijk een minimale ontwikkeling te bewerkstelligen. Als dit Niet het geval is, is een sanering van het systeem voor drinkbaar water via thermische behandelingeoodzakelijk;
• Stilstaand water. Om te vermijden dat het water langeijd stil blijft staan, moet het water op ieder deel van het systeem voor drinkbaar water worden gebruikt of moet u het water minstens eenmaal per week overvoedig lately stromen;
• Voedingsstoffen, biofilm en bezinksel die in de installmentie aanwezig zijn. Bezinksel kan de ontwikkeling van de Legionella-bacterie bevorderen en moet�am regelmatig worden verwijderd uit opslagsystemen, waterverwarmers en expansivaten waar water in blijft staan (bijvoorbeeld eenmaal peraar).
  Wat dit type waterverwarmer met accumulatie betreft, als
  1) het toestel gedurende een zekereperiode [maanden]uit staat of
  2) de temperatuur van het water constantussen 25^ en 50^ worden,

dan kan de Legionella-bacterie zich in de tank ontwikkelen. Om de ontwikkeling van Legionella in deze gevallen te verminderen, dient u in deze gevallen de "thermische saneringscylus" toe te passen.

De waterverwarmer met accumulatie van het elektromechanische type wordt verkocht met eenthermostat ingesteld op 60^ , dit betekent dat het maybeijk is om een "thermische saneringscyclus"uit te voeren om de ontwikkeling van Legionella in de tank te verminderen.

Deze cyclus is geschikt om uitgevoerd te worden bij installations die sanitair warm water produceren, en beantwoordt aan de aanbevelingen terpreventie van Legionella, vermeld in de volgende Tabel 2 van de norm CEN/TR 16355.

Tabel 2 - Types waterproofinstallations

	Koud water en warm water geschienen				Koud water en warm water gemengd
	Geen opslag		Opslag		Geen opslag voör de mengkleppen		Opslag voör de mengkleppen		Geen opslag voör de mengkleppen
	Geen circulatie van warm water	Met circulation van warm water	Geen circulatie van gemengd water	Met circulation van gemengd water	Geen circulatie van gemengd water	Met circulation van gemengd water	Geen circulatie van gemengd water	Met circulation van gemengd water	Geen circulatie van gemengd water
Ref. in Bijlag C	C.1	C.2	C.3	C.4	C.5	C.6	C.7	C.8	C.9
Temperatuur	-	≥ 50°Ce	in waterverwasser met met a"opslag"	≥ 50°Ce	Thermische ontsmettingd	Thermische ontsmettingd	in waterverwasser met met a"opslag"	≥ 50°CeThermische ontsmettingd	Thermische ontsmettingd
Stilstaand water	-	≤ 3 Ib	-	≤ 3 Ib	-	≤ 3 Ib	-	≤ 3 Ib	-
Bezinksel	-	-	verwijden c	verwijden c	-	-	verwijden c	verwijden c	-
a. Temperatuur > 55°C gedurende de hele dag of minstens 1u per dag >60°C.b. Watervolume in de leidingen:tussen het circulatiesystem en de kraan met grotere afstand tot het systeme.c. Het bezinksel uit de opslagwaterverwarmer verwijdenen in overeenstemming met deplaatslijke condities, maar minstens eenmaal perJA.d. Thermische ontsmettinggedurende 20 minuten op een temperatuur van 60°, gedurende 10 minuten op 65°C of gedurende 5 minuten op 70 °C op alle afnamepunter minstens eenmaal per week.e. De temperatuur van het water in de circulatiekring mag nicht minder dan 50°C bedragen.- Niet vereist

Bij verkoop van de elektronische opslagboiler is de functie van de hittedesinfectiecyclus Niet geactiveerd (standaardinstelling). Als er om welke reden dan ook spreke is van een van de bovengenoemde "gunstige omstandigheden voor de groei van legionella", worden dringend geadviseerd om deze functie te activeren volgens de instructies in dit boekje [zie paragraaf 7.7].

De hittedesinfectiecyclus isECHter niet in staat elke legionellabacterie in het opslagreservoir te vermietigen. Als de functie uitgeschakeld worden, kan het dus zich dat de legionellabacterie terugkeert.

Opmerking: wanneer de software de hittedesinfectiebehandeling uitvoert, is het waarschijnlijk dat het energieverbruik van de opslagboiler toeneemt.

Aandacht: de temperatuur van het water in de tank kan onmiddelijk ernstige brandwonden veroorzaken. Kinderen, mensen met een handicap en.bejaarden zijn het meest aan dit risico voor brandwonden blootgesteld. Controller de temperatuur van het water Vooraleer een bad of een douche te nemen.

7. INSTRUCTIES VOOR HET GEBRUK

7.1 Beschrijving van het bedieningspaneel

Referentie abeeling 1.

1	Batterijenuimte	4	Knop
2	Display	5	Led
3	ON/OFF	6	MODE

Het eenvoudige en rationele bedieningspaneel bestaatuit twee toetsen en een centrale knop.

Het bovenste deel van het DISPLAY toont de ingestelde temperatuur (set) of de waargenomen temperatuur, terwijl in het onderste deel andere specifieke informatatie worden gegeven, zoals de werkingswijze, de storingscodes, deinstallen en de informatie over de staat van het apparaat.

7.2 Het in- en uitschakelen van de boiler

Ontsteking: doe de boiler aan door op de ON/OFF toets te drukken.

Het DISPLAY toont de ingestelde temperatuur "set", de werkingsmodus en het HP symbool en/of het symbool van de waarstand. Deze geven de betreffende werkig van de warmtepomp en/of de waarstand wee.

Uitschaken: schakel de boiler uit door op de ON/OFF toets te drukken. Alleen de tekst "OFF" blijt op het display staan. De corrosiebeschemming blijt gegarandeerd (als het HC-HP-contact worden gebruikt,plaats de oplaadbare batterijen, zie afb. 1 en hoofdstuk 5) en het apparaat za er automatisch voor zorgen dat de temperatuur van het water in het reservoir nooit onder de 5^ zal dalen.

7.3 Instellen van de temperatuur

Het instellen van de gewenste temperatuur van het warme water (T SET POINT) doet u door de knop met de klok mee te draaien of gegen de klok in (de tekst za tijdelijk knipperen).

Om de huidige temperatuur van het water in het reservoir te tonen drukt u de knop in enaaru hem gelijk los. De waarde verschijnt 8 seconden lang, waama de ingestelde temperatuur wee za verschijnen.

De temperaturen die kunnen worden bereikt in de modus warmtepomp variieren in de fabrieksinstellungen van 50^ tot 55^ in de fabriekswaarde, en 40^ - 62^ als u de instelling in het installmentemenu varieert (P13).

De maximum temperatuur die u kurz bereiken m.b.v. de elektrische weiterstand, is 65^ in de fabriekswaarde, en 75^ als u deinstalling in het installment菜单 varieert (P11).

7.4 Bedrijfsmodus

Bij een normale werkking kurz u d.m.v. de "mode" toets de werkingsmodus wijzigen waarmee de boiler de ingestelde temperatuur bereikt. De geselecteerde modus. Verschijnt in de regel onder de temperatuur. De geselecteerde modus verschijnt in de regel onder de temperatuur.

Als de warmtepomp actief is verschijnt het symbol:	HP
Als de elektrische verbessard of integratie (P8=3) actief is verschijnt het symbol:	√M

GREEN: de boiler gebruikt alleen de warmtpomp, om de maximale energiebesparing te waarborgen. Deze functie worden aanbevolen voor luchttemperaturesen boven de 0^ tijdens de verwarmingsuren en voor de normale werking. De maximaal bereikbare temperatuur hangt af van de waarde van de parameter P13 (51- 62^) , zie paragraaf 7.7. Bij luchtcondities die buiten het werkbereik van de pomp liggen, worden de aanvulling geactiveerd (behalte bij P8 = 2) . De aanvulling worden.altijd geactiveerd bij de functies gegen legionella en vorst.
- AUTO: deze functie worden standarde gedeactiveerd, omhaar te konnen selecteren moet de waarde van de parameter P8 1 of 3 zijn. de boiler beslist zich het de gewenste temperatuur in een zo kort möglich tijdsbestek kan bereiken. De warmtepomp worden op een rationele manier gebruikt en de waterdstand worden alleen indienoodzakelijk ingezet. Het maximaal aanl aar dat hieraan kan worden besteed hangt af van de parameter P14 - TIME_W (Zie paragraaf 7.7), die normaalsgewijs op 8 uur staat ingesteld. (aanbevolen voor de winter). De aanvulling worden altdijd geactiveerd bij de functies gegen legionella en vorst.
- BOOST: modus wanner u deze modus activeert gebrukt de boiler tegelijkkertijd de warmtepomp en de werkstand om de gewenste temperatuur binnen zo kort möglichke tijd te bereiken. Als de temperatuur eenmaal is bereikt, keert de werking terug南非 de voorgaande modus. Deze modaliteit kan nicht worden geseleeteerd wanner de waarde van de parameter P8 gelijk is aan 2.
- BOOST2 (kan worden geactiveerd m.b.v. het installmentienu P5): deze functie is standardd gedeactiveerd, omhaar te kuren selecteren moet de waarde van de parameter P8 1 of 3 zich. wanner u deze modus activeert gebruikt de boiler tegelijkkortijd de warmtepomp en de werkstand om de gewenste temperatuur binnen zo kort möglichke tjid te bereiken. T.o.v. Boost, za de modus Boost2 ook actief blijven nadat de set-temperatuur is bereikt. De aanvulling worden altijd geactiveerd bij de functies gegen legionella en vorst.
VOYAGE (kan worden geactiveerd m.b.v. het installment菜单 P3): Deze modus is ontwikkeld voorperiodes waarin de boiler voor langereijd Niet wordt gebruikt. U stelt deagation in waarup u afwezig bent en waarop de boileruitgeschakeld moet blijven. De boiler za alleen worden geactiveerd omervoort zorgen dat er bij uw terugkomst warm water is. De corrosiebescheming blijft gegarandeerd en het apparaat zaer automatisch voor zorgen dat de temperatuur van het water in het reservoir nooit onder de 5^ za calen.Druk op de "mode"toets

totdat u de VOYAGE modus heeft geselecteerd. Draai aan de knop om het juiste aantal dagen ("days") in te stellen. Druk op de knop om te bevestigen. Op het display verschijnt alleen het overgebleven aantal dagen voordat het apparaat opnieuw wordt ingeschakeld. Nadat deze tijdsperiode versteken is, keert de unit terug maar de Voorgaande. Bij een elektrische aansluiting met contactor G/N of met HC-HP signaal dient u het aantal nachten dat u aanwezig bent speciceren. Houd er rekening mee dat het product alleen 's nachts functioneert. Als u bv. zaterdagochtend uwuis verlaat en van plan bent de zondag van de daeropvolgende week terug te keren dient u, zaterdagochtend, 7 nachten afwezigheid in te stellen, teneinde een beschikbaarheid van warm water te garanderen wannear u zondag overdag terugkeert.

• PROGRAM (kan worden geactiveerd m.b.v. het installment菜单 P4): er zijn twee programma's, P1 en P2, beschikbaar dieijdens een dag zowel afzonderlijk als gezamenlijk konnen werken (P1 + P2) . Het apparaat zal in staat zich om de verwarmingsfase zo te activieren dat de gekozen temperatuur op het vooraf ingesteldeijdstip bereikt is, waar bij verwarming door middel van de warmtepomp de prioriteit heeft en alleen indien noodzakelijk de aanvulling worden benut, volgens de onderstaande combinaties:

Bij P8=0 worden de aanvulling alleen geactiveerd in condities buiten het werkbereik van de warmtepomp.

Bij P8=1 en 3 worden de aanvulling tegelijkertijd met de warmtepomp geactiveerd, wanneer dat worden gezivaagd.

Bij P8=2 wordt de aanvulling nooit geactiveerd.

De aanvulling worden alsijd geactiveerd bij bescheming gegen legionella en vorst

Een aantal keren op de "mode" toets drukken totdat het gewenste Program geseleeteerd kan worden, de knop draaien om de gewenste temperatuur in te stellen, op de knop drukken om te bevestigen, de knop draaien om het gewenste tijdstip in te stellen en op de knop drukken om te bevestigen; in P1+P2 modus de gegevens voor beiden programma's instellen.

In het geval van een elektriciteitsvoorziening met dubbel tarief met HC/HP-siŋaal, is het toch möglich om de verwarming van het water op elk moment van de dag in te schaken.

Voor deze functie要去 de huidige tijd worden ingesteld, zie volgende paragraaf.

Waarschuwing: ter garantie van uw comfort kan in het geval van werkinq in P1+P2 modus met zeer zich bij elkaar ligende tijden gebeuren dat de temperatuur van het water hoger is dan de ingestelde temperatuur: in dit geval kan het golvensymbol verschijnen.

	Fabrieksinstellungen
INGESTELDE TEMPERATUUR PROGRAM P1	55°C
INGESTELDE TIJD PROGRAM P1	06:00
INGESTELDE TEMPERATUUR PROGRAM P2	55°C
INGESTELDE TIJD PROGRAM P2	18:00

7.5 Instellen van deijd

Instelling van deijd is nodig als de PROGRAM-modus wordt geactiveerd. Nadat deze geactiveerd is, draait u de knop totdat de huidigeijd is gezonden en bevestigt u deze door de knop in te drukken. Hij kan ook worden ingesteld via de parameter L0, door de huidigeijd te selecteren en in te stellen door de knop te draaien (de functie P4要去chter wel op ON zich gezet).

7.6 Informati菜单

M.b.v. het informatienukt u de gegevens aflezen waarmee u het apparaat controlet.

Om het menu te zien drukt u 5 seconden lang op de knop.

Draai aan de knop om de parameters L0, L1, L2 ...L27 te selecteren.

Zodra u de gewenste parameter heeft gezonden drukt u op de parameter om de waarde te bekijken. Om terug te keren maar de selectie van de parameters drukt u nogmaals op de knop of op de "MODE" toets.

Om het informatiemenu te verlaten drukt u op de "mode" toets.(Het apparaat verlaat het menu automatisch nadat het 10 minuten nicht gebruikt is).
Parameter	Naam	Beschrijving parameter
L0	TIME	Tijd van de dag (alleen zichtbaar met P4 = ON)
L1	SW MB	Software Versie Elektronische kaart "Mainboard"
L2	SW HMI	Software Versie Interface kaart
L3	ENERGY	Energieverbruik in kWh (*) (**)
L4	ANTI_B	Geeft wat er of de functie gegen legionella actief is
L5	HC-HP	Geeft wat er of de HC-HP-functie actief is
L6	HE_SET	Geeft wat er of de staat HE_SET actief is.
L7	SILENT	Geeft wat er of de silent-functie actief is
L8	PV MODE	Geeft wat welke PV-functie actief is
L9	SG MODE	Geeft wat er of de SG-functie actief is
L10	T W PV	Geeft de temperatuur wat die moet worden bereikt met de functie PV
L11	T_A_HP	Luchttemperatuur waaronder de warmtepomp Niet functioneert
L12	T W HP	Temperatuur die wordt bereikt met alleen de warmtepomp
L13	T W 1	Afgelezen temperatuuronden 1 verwarmingselement
L14	T W 2	Afgelezen temperatuuronden 2 verwarmingselement
L15	T W 3	Afgelezen temperatuur middelste Sonde
L16	T W 4	Afgelezen temperatuur hove Sonde (warm water)
L17	T AIR	Afgelezen temperatuur omgevingsluchtsonde
L18	T EVAP	Afgelezen temperatuur verdampersonde
L19	T ASP	Geeft de aanzuigtematuur weer
L20	P ASP	Geeft de aanzuigdruk weer
L21	T SH	Oververhittingstemperatuur
L22	HP HYST	Hysteresettemperatuur van compressor
L23	HP h	Bedrijfsuren warmtepomp (**)
L24	HE h	Bedrijfsuren verwarmingselement (**)
L25	HP ON	Aantal inschakelcycli van de compressor (**)
L26	TIME_W	Maximum,aantal uren geaccepteerde voeding
L27	T AB	Geeft de set-pointtemperatuur voor de functie gegen legionella weer

() De weergegeven waarden können afwijken van de werkelijkke waarden, als functie van de netspanning en -frequency.
(^*) De waarden worden ofwel bijgewerkt om de 24aar, ofwel wanner de werkking overgaat op batterijen of wanner er een storing optreedit.

7.7 Menu voor de installmenter

Δ	OPGELET: HET WIJZIGEN VAN DE VOLGENDE PARAMETERS MOET DOOR DESKUNDIG PERSONEEL WORDEN UITGEVOERD

D.m.v. het installmentenukt u enkele instellenen van het apparaat wijzigen. Het sleutelsymbol wordt weergegeven.

Om het menu te openen drukt u 5 seconden op de knop, loopt u langs de parameters van het menu "L - INFO" totdat u op de tekst "P0 - CODE" komt.

Zodra u de code haeft ingevoerd (zoals aangegeven in de volgende tabel), draait u aan de knop om de parameters P0, P2, P3 ...P20 te selecteren.

Zodra u de parameter heeft gezonden die u wenst te wijzigen drukt u op de knop om de waarde ervan te bekijken. Draai daarna aan de knop om de gewenste waarde te selecteren.

Om op de selectie van de parameters terug te keren drukt u op de knop om de ingestelde waarde op te slaan. Druk op "mode" (of wacht 10 seconden) als u de afregegelingsmodus wilt verlaten zonder de ingevoerde waarde op te slaan.

Om het installment菜单 te verlaten drukt u op de "mode" toets. (Het apparaat verlaat het menu automatisch nadat het 10 minutes nicht gebruikt is).

Parameter	Naam	Beschrijving parameter	Bereik		Fabrieksinst stellungen
			Min	Max
P0	CODE	Invoeren code voor de toegang tot het installment菜单. Op het display verschijnt het nummer 222. Draai de knop tot aan het nummer 234, druk nogmaals op de knop. Nu heeft u toegang tot het installment菜单.	0	299	222
P1	RESET	Reset van alle fabriekswaarden.	0	1	OFF
P2	ANTI_B	In-/uitschakeling van de Antilegionella functie (on/off).	OFF	ON	OFF
P3	VOYAGE	Zie paragraaf 7.4.	OFF	ON	OFF
P4	PROG	Zie paragraaf 7.4.	OFF	ON	OFF
P5	BOOST2	Zie paragraaf 7.4.	OFF	ON	OFF
P6	SILENT	Stel de Silent-modus in.	OFF	ON	OFF
P7	HC-HP	In-/uitschakeling werkingsstatus met dal-/piektarief.	OFF	ON	OFF
P8	HE_SET	Beheert de bedrijfsmodi.	0	3	0
P9	PV MODE	Wijzigt de bedrijfsmodi naargelang de aanwezigheid van het PV-signaal.	0	3	0
P10	T W PV	Dit is de gewenste temperatuur wonneer PV in productie is.	55	75	62
P11	T MAX	Regeling van de max. bereikbare temperatuur. Een hoger ingestelde waarde zorgtervoordat u over een grotere hoeveelheid warm water kunt beschikken.	65	75	65
P12	T MIN	Regeling van de min. bereikbare temperatuur. Een lager ingestelde waarde zorgt voor een grotere energiebesparing wonneer u een beperkt warmwaterverbruik heeft.	40	50	50
P13	T W HP	Dit is de temperatuur die kan worden bereikt met alleen de warmtepomp.	51	62	55
P14	TIME_W	Geaccepteerd aantal voedingsuren.	5	24	8
P15	HP HYST	Hysteresettemperatuur van de compressor.	4	15	8
P16	T_A_HP	Luchttemperatuur waaronder de compressor Niet in werkung treedt.	-7	20	-7
P17	TANK_LT	Capaciteit van het product (niet wijdigen).	-	-	-
P18	SG MODE	Werking met SG-signaal.	0	1	0
P19	ERRORS	Geschiedenis van de storingen (alleen-lezen).	-	-	-
P20	TAB	Set-pointtemperatuur gegen legionella	60	75	60

Parameter P2 - Anti-legionella bescherming

Als deze functie geactiveerd is=kunt u, op geheel automatische wijze, de functie anti-legionella beschemming uitvoeren. De watertemperatuur moet de hele dag op een temperatuur van 55^ of hoger blijven, of minstens 1 urr per dag 60^ of hoger+zijn. Deze temperaturen kuren verbrandingen verroorzaken, geadviseerd worden een thermostaatventiel te gebruiken. De functie gegen legionella kan worden geactiveerd door middel van deze parameter; de temperatuir die bereikt要去 worden kan worden ingesteld door middel van de parameter P20 en de hysterese door middel van parameter P15. Geadviseerd worden de parameter P20 op 60^ in te stellen en de parameter P15 op 4^ . Het bereiken van een hogere dan de ingestelde temperatuur worden aangegeven door het golvensymbol. Tijdens de anti-legionella cyclus zal op de display in deplaats van de werkingsmodus de tekst ANTI_B verschijnen; nadat de anti-legionella cyclus beeindigd is blijft de ingestelde temperatuur de oorspronkelijke

temperatuur. In het geval dat het dubbele tarief met HC-HP signal geldt, za de functie worden uitgevoerdijdens de uren van het goedkope tarief. Om de functie te onderbreken op de "on/off" toets drukken.

Parameter P6 - Silent

Deze functie verlaagt het geluidsvermogensniveau (de prestaties kuren variaties ondergaan ten opzichte van de nominale waarden). Zij kan worden geactiveerd vanuit het installment菜单 door middel van de parameter P6. Na activering verschijnt op het display de afbeelding die rechts geillustreerd is.

Parameter P7 - Werking met twee verschillendeijdstarieven

Om te konnen werkden in installaties die beschikken over twee verschillende tijdstarieven za de contrologica het gemiddelde aantal uren per dag berekenen waarin de elektrische stroom beschikkaar is gegen het goedkopere tarief (HC). Ga om deze functie te activeren maar parameter P7 en stel ON in.

Een automatische waameemfunctie zorgt ervoor dat het product de ingestelde temperatuur bereikt in het (beperkke) tijdsbestek waarin het goedkope tarief geldt. Het maximale aantal uren worden aangegeven door de parameter P9 TIME_W. Bij de eerste ontsteking (of na een uitschakeling van de hardware) is de defaultwaarde 8 uu. Om efectief gebruik van zichleren makes is aan te bevelen om het product in AUTO modus.

Parameter P8 (Zie paragraaf 7.4.)

Met de parameter P8 können de verschillende bedrijfsmodi van het product worden beheerd. Hij kan de waarden 0,1, 2,3 krijgen.

STANDARD (waarde 0 - standard): met de Mode-knop können alleen de modi GREEN, BOOST, VOYAGE worden geseleerd (indien vrijgeven met P3) en PROGRAM (indien vrijgeven met P4); de aanvulling komt van het elektrische verwarmingselement dat functioneert volgens de geseleerde modus.

HE ON (waarde 1): met de Mode-knop hunne alle beschikbare modi worden geselecteerd, d.w.z. GREEN, AUTO, BOOST, BOOST2 (indien vrijgeven met P5), VOYAGE (indien vrijgeven met P3) en PROGRAM (indien vrijgeven met P4); de aanvulling worden uitgevoerd door het elektrische verwarmingselement dat functioneert volgens de geselecteerde modus.

COMBI (waarde 2): met de Mode-knop hunnen alleen de modi GREEN, VOYAGE (indien vrijgegeben met P3) en PROGRAM (indien vrijgegeben met P4) worden geseleerd. Er is geen aanvulling op de warmtepomp voorzien; het elektrische verwarmingselement functioneert altijd bij de functies gegen legionella en vorst. Het is aangeraden voorverwarmd water komende van de warmtepomp waar de ingang van de combiketel te sturen (zie fig. 16).

SYSTEM (waarde 3): met de Mode-knop hunne alle beschikbare modi worden geseleeteerd, d.w.z. GREEN, AUTO, BOOST, BOOST2 (indien vrijgeven met P5), VOYAGE (indien vrijgeven met P3) en PROGRAM (indien vrijgeven met P4); de aanvulling komt van de externe hulpwarmtegenerator indien deze correct met het product verbonden is, zowel voor wat betreft het hydraulische system (zie aflb. 15) als de elektronica (zie paragraaf 4.5 en afb. 12). Het is aangeraden de beschikbare hulpwarmtebron te integreren om de elektrische wonderstand te verrangen (alleen voor SYS modellen).

Parameter P9 - Fotovoltaische functie

Indien men beschicht over een fotovoltaisch systeme is het möglichk het product in te stellen voor een optimale benutting van de geproducede elektrische energie. Nadat de elektrische aansluitingen zijn gemaakt zoals beschreiben in paragraaf 4.5 afb. 12, en nadat de parameter P9 is ingesteld op een andere waarde dan 0, worden de werkingswijze, wanneer het signaal SIG2 worden waargenomen, automatisch als volgt gewijzigd:

STANDARD (waarde 0 - standard): de manier van werken van de erder beschreven modi worden nicht gewijzigd.

PV GREEN (waarde 1): op het display worden het PV-pictogram weergegeven (zie de afbeelding hiernaast). Wanneer het signal van de inverter aanwezig is, wisselt de tekst van de geselecteerde modus af met de tekst PV GREEN. Het product zal de ingestelde temperatuur (de hoogste van de twe waarden T SET POINT en T W PV) bereiken met alleen de warmstepomp (max. 62^ ).

PV HE (waarde 2): op het display wordt het PV-pictogram weergegeven (zie de afbeelding hiemaaast). Wanner het signaal van de inverter aanwezig is, wisselt de tekst van de geseleerde modus af met de tekst PV HE. Het product zal de ingestelde temperatuur (de hoogste van de twee waarden T SET POINT en T W PV) bereiken door middel van alleen de warmtepomp tot 62^ en vervolgens met het verwarmingselement (1500 W).

PV BOOST (waarde 3): op het display worden het PV-pictogram weergegeven (zie de afbeelding hiernaast). Wanneer het signal van de inverter aanwezig is, wisselt de tekst van de geseleerde modus af met de tekst PV BOOST. Het product zal de ingestelde temperatuur (de hoogste van de twee waarden T SET POINT en T W PV) bereiken door middel van zowel alleen de warmtepomp als met het verwarmingselement (1000 W) tot 62^ , enervoigens met alleen het verwarmingselement (1500 W).

Het signalSIG2 moet minstens 5 minuten aanwezig zijn om de fotovoltaische functie te activeren (als het producteenmaal een cyclus begint, functioneert hij minstens 30 minutes).

Als de parameter P18 actief is, worden de functie P18 gedeactiveerd als de fotovoltaische functie automatisch geactiveerd worden.

Parameter P18 - Functie SG

Als er een SG-signaal beschikbaar is, is het möglichk de signaalkabel te verbinden zoals beschreiben is in par. 4.5 afb.12 en functie P18 te activeren, zodoende verschijnt op het display het pictogram SG. Wanner het signaal SIG2 minstens 5 minuten ontvangen worden (wanner het product eenmaal een cyclus begint, werkt het minstens 30 minutes lang), wisselt de tekst van de geselecteerde

modus af met de tekst SG ON en worden de huidige werkingswijze automatisch gewijzigd door het product thermostatisch op de ingestelde temperatuur te regelen (de hoogste van de twee waarden T SET POINT en T W PV) door middel van alleen de warmstepomp (max. 62^ ).

Als parameter P9 actief is, worden de functie P9 gedeactiveerd als de SG-functie automatisch geactiveerd worden.

Parameter P19 - Fouten

Dit is een alleen-lezen parameter die uitsluitend toegankelijk is voor de technische assistentie en de geschiedenis van de LASTE 10 storingen toont. Het nummer (3 tekens) geeft de code van de opgetreden storing aan terwijl de onderste string het storingsnummer in chronologische volgorde vomt (max. 10 storing - nummer 10 is de storing die het LAST is opgetreden).

7.8 Antivriesfungtie

Wanneer het product gevoed worden en er geen warm water wordt gesvaagd, worden, als de temperatuur van het water in het reservoir onder 5^ daalt, automatisch het verwarmingselement (1000 W) ingeschakeld om het water te verwarmen tot 16^ . Bij P8=3 worden de functie verruld door de aanvulling.

7.9 Defrost

De Defrost-functie worden geactiveerd wanner de warmtepomp al minstens 20 minuten fonctioneert, de waargenomen luchttemperatuur onder 15^ ligt en de verdampertemperatuur snel afneamt. Wanner de defrost-cyclus in werkig is, worden op het display het hiernaast afgebeelde pictogram weergegeven.

7.10 Aantal beschikbare douches

Het pictogram hiernaast geeft een schatting van het aantal douches dat kan worden genomen met de beschikbare hoeveelheid water. Een douche wordt gezien als: 40 I op 40^ . Druk de knop in om de waarde te zien.

7.11 Opsporen van fouten

Op het moment dat zich een storing voordoet, begint het display te knipperen en verschijnt de storingscode. De boiler zal warm water blijven produceren mits de storing slechts één van de twee verwarmingsgroepen betreft, en zal de warmtepomp of het verwarmingselement lately werken.

Als de storing de warmtepomp betreft, verschijnt op het scherm het knipperende symbol "HP". Als de storing het verwarmingselement betreft za het symbol van het verwarmingselement gaan knipperen. Als de storing.beide betreft zullen ze beiden gaan knipperen.

Als het product een storing zou signaleren, schakelt u het apparaat UIT en wee aan met de ON/OFF-toets (nee batterijen); doet de foutsignalering zich opnieuw voor, dan dient u de technische assistentie te contacteren.

LET OP: controller de elektrische verbinding van de componenten met het moederbord en ga na of de NTC-sondes goed in hun behuizingen zitten, Alvorens ingrepen te plegen op het product volgens de onderstaande aanwijzingen.

Storing code	Oorzaak	Werking verwarmingselement	Werking warmtepomp	Wat te doen
Coding codes pomp circuit
110	NTC-sonde Lucht/Verdamper/Aanzuiging: kortsluiting of open circuit	ON	OFF	De component verrangen.
111	NTC-sonde Lucht/Verdamper/Aanzuiging: ontregeld	ON	OFF	De component verrangen.
121	Koelmiddel ontbreekt (R134a)	ON	OFF	Het resterende gas herwinnen, vaststellen waar hetlek in het koelcircuit zit en repareren; het circuit vacuum zuigen en opnieuw vullen met 1300 gram koelgas.
131	Condensor compressorbedrijf: KO	ON	OFF	De bedrijscondensor verwangen. Als de storing zich opniew voordoet, het koelgas herwinnen en de compressor verwangen; het koelcircuit vacuüm zuigen en weever vullen met 1300 gram koelgas.
141	Ventilator: KO	ON	OFF	De component verwangen
142	Verdamperfilter: verstopt	ON	OFF	Het verdamperfilter en de luchtkanalen schoonmaken. Als de storing zich opniew voidoet, controleren of aan de specificaties voor luchtkanalisering is voldaan.
143	Hoge belastingverliezen in de luchtkanalen	ON	OFF	Controleren of aan de specificaties voor luchtkanalisering is voldaan. Als de storing zich opniew voidoet, het verdamperfilter en de luchtkanalen schoonmaken.
151	Pressostaat: ontregeld	OFF	OFF	De component verwangen. Als de storing zich opniew voidoet, 300 gram koelgas R134a aftappen uit het koelcircuit.
171	Druktransducer: ontregeld	ON	OFF	De component verwangen. Als de foutsignalering opniew verschijnt: het resterende gas herwinnen, vaststellen waar het lek in het koelmiddelcircuit zit en repareren; het circuit vacuüm zuigen en opniew vullen met 1300 gram koelgas.
181	Elektronische smoorklep: KO	ON	OFF	De spool van de component verwangen. Als de signalering zich opniew voidoet, het koelgas herwinnen en de component verwangen; het koelcircuit vacuüm zuigen en weever vullen met 1300 gram koelgas.
Coding codes tapwatercircuit
210	Hoge NTC-sonne (warm water): kortsluiting of open circuit	ON	OFF	De component verwangen.
220	Middelste NTC-sonne: kortsluiting of open circuit	ON	ON	De component verwangen.
230	Lage NTC-sonne (gebied verwarmingselement): kortsluiting of open circuit	OFF	OFF	De component verwangen.
231	Lage NTC-sonne (gebied verwarmingselement): tussenkomst beveiliging (1e niveau)	OFF	OFF	Het moederbord verwangen.
232	Lage NTC-sonne (gebied verwarmingselement): tussenkomst beveiliging (2e niveau)	OFF	OFF	Het moederbord verwangen.
240	Zwerfstroomanode: kortsluiting	OFF	OFF	De component verwangen.
241	Zwerfstroomanode: open circuit	OFF	OFF	Controleren of er water in het product aanwezig is. Als de storing zich opniew voidoet, de component verwangen.
Coding codes elektronisch circuit
310	Herhaalde ON/OFF	OFF	OFF	15 minuten wachten alvorens het product te ontgrendelen met de ON/OFF-toets.
321	Moederbord: interne storing	OFF	OFF	De component verrangen.
331	Bedrading moederbord-display: geen communicatie	OFF	OFF	De communicaatiebedrading van moederbord-display verrangen. Als de storing opnieuw optreedt, het. moederbord en het display verrangen.

8. ONDERHOUD voor geautoriseerd personeel

WAARSCHUWING! Let op de algemene waarschuwingen en veiligheidsvoorschriften die in de vorige leden en zich strikt aan de aanwijzingen daarin.

Alle ingrepen en onderhoudsactiviteiten要去en door erkende installateurs worden uitgevoerd (installateurs die in het bezit zich van de rekwisieten die door de geldende normen worden vastgesteld).

Na gewoon of buitengewoon onderhoud is het raadzaam om het reservoir van het apparaat te vullen met water en het verwolgens helemaal leeg te make, om eventuele resterende verontreinigingen te verwijdenen.

8.1 Legen van het apparaat

U dient het apparaat te legen indien het lange tijd oncebruikt en/of in een vertrek worden geplaatst waar het maybeik kan vriezen.

U dient het apparaat te legen indien het ongebruikt in een vertrek worden geplaatst waar het möglichk kan vriezen.

Als dit nodig is kunt u het apparaat zoals volgt legen:

schakel het apparaat los van het elektriciteitsnet
sluit de stopkraan af indien deutsche is gemonteerd. Als dit nicht het geval is sluit u de hoofdwaterkraan af.
open de warmwaterkraan (wastafel of badkuip)
- open de kraan op de veiligheidsgroep (voor landen die EN 1487 hebben overgenomen) of de kraan op de "T"-verbinding, Zoals beschreiben in par. 4.4.

8.2 Normaal onderhoud

De gedeelijke verstopping van het verdamperfilter is de oorzaak van lagere prestaties van het product, waarom worden geadviseerd om het filter zich minstens eenmaal peraar schoon te makeen om stof of eventuele verstoppenen te verwijdenen. Het filter kan hier buiten worden getrokken dankzij een clip boven de:kappen (Afb. 7).Maak het filter schoon met water en neutrale zoep.

Controleer of het exteme eindstuk van de luchtafvoerbuis en de buis zich Niet verstoet of versleten zich.

Controleer of de buis voor de condensafvoer Niet verstopt is.

Controller of de roosters en de kanalising perfect schoon zijn.

8.3 Probleemoplossing

Probleem	Mogelijk oorzaak	Wat te doen
Het uitgaande water is koud of Niet warm genoeg	Lage temperatuur ingesteld.	De temperatuur voor het uitgaande water verhogen
	Storing van de machine	Op de display controlleren of er fouten zich en handelen op de in de "Error"-label aangegeven wijze
	Geen elektrische aansluiting, afbekoppelde of beschadigde kabels	De spanning op de voedingsklemmen controlleren, controlleren of de kabels in orde en aangesloten zich
	Geen HC/HP-siagnaal (als het product geinstalleerd is me de EDF-siignaalkabel)	Om de werking van het product te controlleren, de "Boost"-modus inschakenen: als de uitslag positief is controlleren of het HC/HP-siagnaal van de gasmeter aanwezig is, controlleren of de EDF-kabels in orde zich
	Storing van de timer voor het dubbele tarief (als het product met deze configuratie geinstalleerd is)	De werkung van de gasmeter overdag/s nachtst controlleren en controlleren of de ingesteldearend voldoende is voor de verwarming van het water
	"Voyage"-functie ingeschakeld	controlleren dat het apparaat zich nicht in de "Voyage"programmeringsfase bevindt: in dit geval de functie uitschakelen
	"Program"-functie ingeschakeld	Zorg ervoor dat net om buiten te zich van de programmeringsperiode
	Product uit	De elektriciteitstoevoer controlleren, het product inschakenen
	Gebruik van een groe hoeveelheid warm water wanneer het product zich in de verwarmingsfase bevindt
	Fout sonde	Controleren of foul E5, ook onregelmatig, aanwezig is
Het water is zeer heet (met möglich damp uit de kranen)	Hoog niveau van kalkaanslag van de ketel en+zijn onderdelen	De elektrische voeding uitschakelen, het apparaat legen, de kous van de waarstand demonteren en de kalkaanslag aan de binnenkant van de ketel verwijderen: let erop om het glazuur van de ketel en de kous van de waarstand net te beschadigen. Het producteer volgens de oorspronkelijke configuratie in elkaar zetten: het worden aangeraden om de pakking van de flens te verrangen.
	Fout sonde	Controleren of foul E5, ook onregelmatig, aanwezig is
Verminderde werking van de warmtepomp, bijna permanente werking van de elektrische werkstand	Luchttemperatuur buiten het bereik	Element dat affankelijk is van de weersomstandigheden
	Waarde "Time W" te laag	Een lagere temperatuurparameter of een hogere parameter dan "Time W" instellen
	Installatie uitgevoerd met Niet-conformelelektrische spanning (te laag)	Het product voeden met een correcte elektrische spanning
	Verdamper verstopt of bevroren	De staat van reiniging van de verdamper controeren
	Problemen met het circuit van de warmtepomp	Controleren of er geen foutmeldingen op de display weergegeven worden
	Het is minder dan 8 dagen geleden dat:- Eerste ontsteking.-Wijziging van de parameter Time W.-Gebrek aan voeding bij afwezigheid van batterijen of met lege batterijen.
	Parameter P7 ingesteld op OFF en externe luchttemperatuur lager dan 10°C.	Parameter P7 op ON instellen
Onvoldoende warmwaterstroo m	Lekken of verstopping van het watercircuit	Controleren of zich geen lekken in het circuit bevinden, controleren of de deflector van de ingangsleiding van koud tapwater en de toevoerleiding van warm water in orde+zijn
Waterlekkage uit het overdrukmechanisme	Het druppelen van water uit het systeme moet als normal worden beschouwdgedurende de verwarmingsfase.	Als u het druppelen wilt vermijden要去 u een expansievat installereren op de afvoerinstallatie.Als druppelen tijdens de Niet-verwarmendeperiode door blijft gaan, de kalibratie van het instrument en de druk van de waterleiding controeren.Let op: Verstop nooit de afvoeropening van het systeme!
Toename van het lawaai van de externe eenheid(warmtepomp)	Aanwezigheid van verstopende elementen aan de binnenkant	De bewegende onderden van de externe eenheid controleren, de ventilator en de andere onderden reinigen die lawaai zussen können make
	Trillen van enkele onderdelen	De middels mobiele vergrendelingen aangesloten onderden controleren en kijken of de schroeven stevig zijn aangedraaid
Problemen met de weergave ofuitgaan van de display	Beschadiging of afkoppeling van deverbinderingskabels:tussen de printplaaten en de interfacekaart	Controleren of de verbinding in orde is, de werking van de printplaten controleren
	Gebrek aan voeding bij afwezigheid van batterijen of met lege batterijen.	De elektrische voeding en de staat van de batterijen controleren, en laatstgenoemden indien nodig verrangen
Vieze geur afkomstig van het product	Afwezigheid van een sifon of lege sifon	Zorgen voor een sifon.Controleren of het apparaat voldoende water bevat
Abnormaal of overmatiggebruik invergliking met deverwachtingen	Ongunstige omgevings- ofinstallatieomstandigheden
	Verdamper gedeeltelijk verzoot
	Niet-conforme installmentie
Overig		Contact opnemen met de technische Dienst

8.4 Normaal onderhoud t.b.v. de gebruiker

We raden u aan het apparaat om te spoelen na elk normalaal of bijzonder onderhoud.

Het overdrukmechanisme moet geregeld ingeschakeld worden om te controlleren of het Niet geblokkeerd is en om eventuele kalkafzettingen te verwijderen.

Controleer of de buis voor de condensafvoer Niet verstopt is.

Verifier de roosters en de luchtkanalen en reinig indien nodig.

Als er batterijen worden gebruikt,要去 den deze elk aaor of in het geval dat ze lekken worden verrangen. Zorg dat ze correct worden afgevoerd als afval en uitsluitend worden verrangen door 4 oplaadbare batterijen van het type NiMh,AA,12V,minimaal 2100 mAh,minimaal 1000 oplaadcyl, min. werktemperatuur 55^ (gebruik batterijen uit de catalogus van de fabrikant van het product).Zorg dat de polariteiten in de batterijhouser in acht worden genomen zoals beschren, zie afb. 1. Het apparaat moet worden getrokken wanneer u de batterijen te verwijderen.

8.5 Verwijdering van de boiler

Het apparaat bevat koelgas van het type R134a, wat Niet in de atmsofeer mag geraken. Een definitieve uitschakeling van de boiler要去aarom door een bevoegde installeruer worden uitgevoerd.

Dit product is conform aan de Richtlij WEEE 2012/19/EU.

Het symbool van de doorgekruiste vuilnisbak op het apparaat of de verpakking ervan geeft aan dat het product aan het einde van de levendsduur geschienen de anser alfae moet worden verzameld. De gebruiker moet de afedankte apparatur dus afgeven bij een geschikt gemeentelijk inzamelcentrum van elekrotechnisch en elektronische apparatur. In plaat van het zelfstandige beheer is het ook maybeldek de af te danken apparatur bij de dealer te brengen op het

moment van aanschaft van een ander, equivalent apparaat. Bij dealers van elektronische producten met een verkooppopervlak van minstens 400m^2 is het verder möglich om kosteleoos, zonder enige verplichting tot aanschaft, afgedankte elektronische producten in te leveren met afmetingen van minder dan 25~cm . Een goede gescheden afvalverwerking en daropvolgend doosturen van de afgedankte apparatuur voor milieuvriendelijkke recycling, behandeling en verwering dragen ertoe bij om möglichne negatieve gevolgen voor het milieu en de gezondheid te voorkomen en bevorderen het hergebruik en/of de recycling van de materiaalen waaruit de apparatuur bestaat. Voor meer informatie over de beschikkbare inzamelmogelijkheden dient u zich te wenden tot de gemeentelijkte afvalidienst of tot de verkoper van het product.

Het apparaat is Niet voorzien van oplaadbare batterijen, maar als deze worden gezrukt要去en ze voordat het apparaat worden afgedankt worden verwijderd en worden weggegoid in special verzamelbakken. De behuizing van de batterijen zit darüber de frontale lijst.

Dear Customer,
