Merk	JAZZ SPEAKERS
Model	J-9940W
Producttype	5.1-kanaals home cinema luidsprekersysteem
Totaal RMS-vermogen	180 W
RMS-vermogen subwoofer	100 W
RMS-vermogen frontsatellieten	20 W x 2
RMS-vermogen centerluidspreker	20 W
RMS-vermogen achtersatellieten	10 W x 2
Frequentiebereik	30 Hz - 20 kHz
Luidsprekers	Subwoofer: 8" woofer; Voor: 3" full-range x2 + 1" tweeter; Midden: 3" full-range + 1,5" tweeter; Achter: 3" full-range + 1" tweeter
Impedantie	Subwoofer: 6 Ω; Voor/Midden: 8 Ω; Achter: 4 Ω
Magnetische afscherming	Ja (TV-compatibel)
Voeding	Subwoofer: netstroom 200-240 V~ of 100-120 V~ (afhankelijk van versie); Achter: DC-adapter 15 V / 1,2 A; Midden: via DIN 9-polige kabel
Afmetingen subwoofer	330 × 410 × 330 mm
Afmetingen centerluidspreker	330 × 95 × 200 mm
Afmetingen frontluidsprekers	130 × 1100 × 87 mm
Afmetingen achtersatellieten	130 × 230 × 110 mm
Afstandsbediening	Ja, inclusief AAA 1,5 V x 2 batterijen
Connectiviteit	RCA-ingangen (6 kanalen: FL/FR, CEN/SUB, SL/SR); DIN 9-polige uitgang; draadloze 2,4 GHz-verbinding voor achter
Belangrijkste functies	Aan/Uit, Dempen, Volume, Subwoofer/Center/Surround-instellingen, afstandsbediening
Onderhoud	Reinigen met een zachte doek en een neutrale reinigingsoplossing. Geen oplosmiddelen gebruiken.
Veiligheid	Koppel de voeding los voor elke aansluiting/ontkoppeling. Niet blootstellen aan vocht of overmatige hitte.
Reserveonderdelen en repareerbaarheid	Reservezekering: 250 V/3,15 A (200-240 V) of 125 V/3,15 A (100-120 V). DC-adapter 15 V/1,2 A. DIN- en RCA-kabels beschikbaar.
Inhoud van de verpakking	Centerluidspreker (geïntegreerde versterker), subwoofer, 4 satellieten, 3 RCA/RCA-kabels, 2 RCA-kabels (3 m), 2 RCA/blanke draad-kabels (3 m), 1 DIN 9-polige kabel, 2 DC-adapter 15 V/2 A, wandmontageset, afstandsbediening, batterijen, handleiding
Optionele accessoires	Luidsprekerstandaard F-500(A), telescopische vloerstandaard voor satellieten

Veelgestelde vragen - J-9940W JAZZ SPEAKERS

Hoe sluit ik het systeem aan op een computer of dvd-speler?

Gebruik de meegeleverde RCA-kabels. Voor een computer sluit u de audio-uitgang (5.1-geluidskaart) aan op de overeenkomstige RCA-ingangen (FL/FR, CEN/SUB, SL/SR) van de centerluidspreker. Voor een dvd-speler sluit u de audio-uitgangen van de speler aan op dezelfde ingangen. De subwoofer wordt aangesloten op de center via de DIN 9-polige kabel.

Wat te doen als de achtersatellieten niet werken?

Controleer of de achtersatellieten stroom krijgen (DC-adapter aangesloten). Zorg ervoor dat het juiste draadloze 2,4 GHz-kanaal is geselecteerd. Als er interferentie is met een mobiele telefoon of magnetron, wijzig dan het kanaal met de CH. Select-schakelaar aan de achterkant van de subwoofer.

Hoe stel ik het volume van de subwoofer in?

Gebruik de SUBWOOFER-knop op het voorpaneel van de centerluidspreker of de SUBWOOFER +/- knoppen op de afstandsbediening om het bastoonniveau te verhogen of te verlagen.

De afstandsbediening werkt niet, wat te doen?

Controleer of de batterijen (AAA 1,5 V x 2) correct zijn geplaatst en in goede staat zijn. Vervang ze indien nodig. Zorg ervoor dat er geen obstakels zijn die het signaal tussen de afstandsbediening en de sensor van de centerluidspreker blokkeren.

Kan ik deze luidsprekers in de buurt van een televisie gebruiken?

Ja, ze zijn voorzien van magnetische afscherming. Als er kleurvervorming optreedt, zet de televisie uit, zet de luidsprekers aan, wacht 15 tot 30 minuten en zet de televisie weer aan. Verwijder de luidsprekers indien nodig van het scherm.

Hoe reset ik naar de standaardinstellingen?

Zet het systeem uit en trek de voedingsadapter van de subwoofer los (netschakelaar). Wacht 10 seconden en sluit deze weer aan. Alle instellingen worden teruggezet naar de fabrieksinstellingen.

Wat te doen bij storing van het draadloze signaal van de achtersatellieten?

Als apparaten zoals mobiele telefoons of magnetrons het signaal verstoren, wijzig dan het transmissiekanaal. Gebruik de CH. Select-knop aan de achterkant van de subwoofer: er zijn 8 kanalen beschikbaar. Selecteer een minder druk kanaal.

Welk type zekering moet ik gebruiken voor de subwoofer?

De zekering is afhankelijk van de lokale netspanning. Voor 200~240 V, gebruik een zekering van 250 V/3,15 A. Voor 100~120 V, gebruik een zekering van 125 V/3,15 A. Vervang altijd door een zekering van hetzelfde type en dezelfde specificatie.

Hoe reinig ik de luidsprekers?

Gebruik een zachte, licht vochtige doek met een neutrale reinigingsoplossing. Gebruik nooit oplosmiddelen, alcohol of schurende producten. Veeg voorzichtig de behuizing en de roosters schoon.

Kan ik extra wandsteunen kopen?

Ja, er zijn wandsteunen in de verpakking inbegrepen. Optioneel kunt u de luidsprekerstandaard F-500(A) of een telescopische vloerstandaard aanschaffen die speciaal is ontworpen voor de satellieten van de series J9931/J9941/J9940.

GEBRUIKSAANWIJZING J-9940W JAZZ SPEAKERS

Centrale luidspreker (Voorkant)

Subwoofer luidspreker

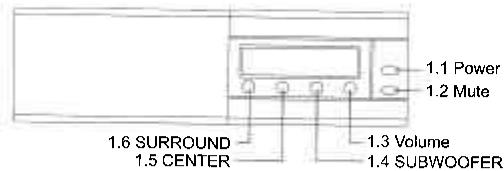

A. Bedieningsfuncties van het voorste paneel

1. Ingebouwde versterker van de entrale luidspreker:

1.1 POWER: Zet de stand-by stand van de luidsprekersystem aan ofuit.
1.2 MUTE : Dempt/herstelt het systeemvolume.
1.3 VOLUME : Bedient het volume van de luidsprekers (satteliet en subwoofer ).
1.4 SUBWOOFER : bediEning voor het aanpassen van de basresponsaar de luidsprekers ensubwoofer.
1.5 CENTER : Bediening voor het aanpassen van de centrale luidsprekers.
1.6 SURROUND: Bediening voor het aanpassen van de surround luidsprekers.

1. OUTPUT : 9-pin DIN aansluitingen voor uitvoer van het 6-kanaal analogoeg audiosignaal.

3.INGANG:analoge audiobron

3.1 FL/FR : RCA-aansluiting voor uitvoer van het linker en rechter voorste analogog audiosignal.
3.2 CEN/SUB : RCA-aansluiting voor de uitvoer van het analogog audiosignaal van de centrale luidspreker en subwoofer.
3.3 SL/SR : RCA-aansluiting voor uitvoer van het linker enrechtser Surround analogoog audiosignaal.
3.4 CEN SPK. IN : RCA-aansluiting voor het verbindenaar de uitgang van het centrale audiosignaal van de subwoofer. (B.5)

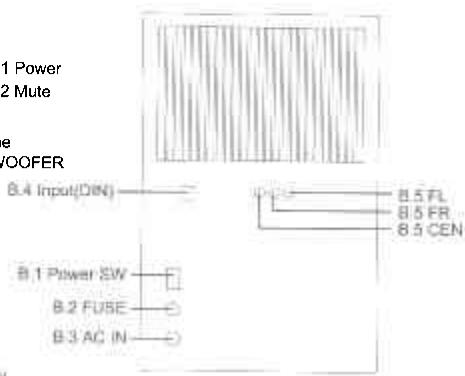

B. Subwoofer (achterkant) bedieningsfuncties:

B.1 Power SW: Zet het luidsprekersystem aan ofuit.
B.2 FUSE: Spanningsbeveiligende zeeking.
B.3 AC IN: Ingangssnoer van de wisselstroom.
B.4 Input (9-pin DIN-aansluiting): Verbindt de DIN-kabel met de DIN-uitgang van de centrale luidspreker die special door JS beschreiben worden.

B.5 Luidsprekeruitgangen:

FL/FR: RCA-geluidsuitgang maar de linker en rechter voorste luidsprekers.

CEN: RCA-geluidsuitgang maar de centrale luidspreker.

C. SL/SR: De audio-uitvoer zal door een draadloos signal van 2.4 GHz maar de linkse surround (SL) en rechtse surround (SR) verzonden worden.

D. CH. Select :

D1. De Selectie van het kanaal
D2. Wanner hetplaatsen van CENTRUM CH-Uitgezochtene knoop, za het signal output als de opstelling als zelfde als SL/SR-Uitgezochtene knoop is.
D3. Als andere elektronische apparaten, zoals mobiele telefoon en microgolfoven, het signaal onderbreken, moet u de kanaalopstelling veranderen. Er zijn totale 8 kanalen kan worden geselecterd.

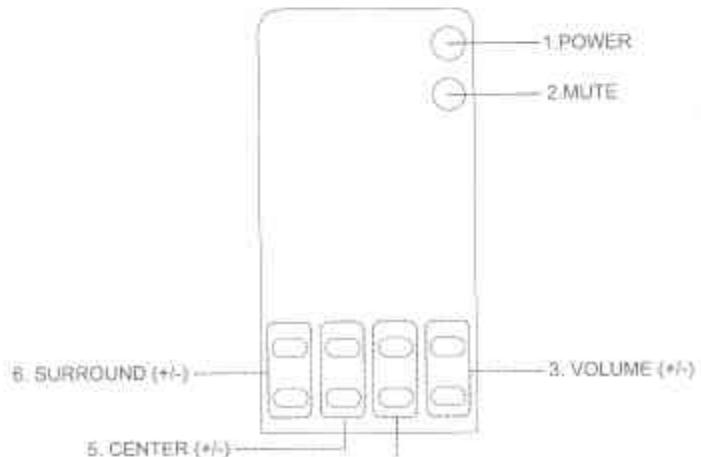

Bediening van de Afstandsbediening

4. SUBWOOFER (+/-)

1. POWER: Zet het systeem aan/uit. Pas het volume van de luidsprekers aan met de Volume +/- knappen.
2. MUTE : Dempt/herstelt het systeemvolume.
3. VOLUME (+/-) : Verhoogrt of verlaagt het systeme volume.
4. SUBWOOFER (+/-) : Verhoogrt of verlaagt het volume van de subwoofer.
5. CENTER (+ / - ) : Verhoogrt of verlaagt het volume van de centrale luidspreker.
6. SURROUND (+/-): Verhoogrt of verlaagt het volume van de surround luidsprekers.

Standaardafstellingen

Om alle bijgeregelde afstellingen terug te zettenaar de fabrieksstandaarden dient U de hoofdschakelaar uit te schakelen en de gelijkstroomadapter te ontkoppelen. Koppel de gelijkstroomadapter terug aan na 10 seconden.

Specifications van het product

1. Subwoofer (hout):

Uitgangsvermogen (R.M.S): 100 W

Driver: 8 Woofer

Belastingsweerstand: 6 Ohm

Wisselstroom ingang: Ingebouwde transformator

2. Satellietluidsprekers:

Uitgangsvermögen (R.M.S): 20W x 3(Voorste & Centrale) + 10W x 2(Achterste)

Driver: Voorste luidspreker (hout) 3'' vol vermogen × 2 + 1'' dome tweeter Achter luidspreker (Plastiek) 3'' vol vermogen +1'' dome tweeter Middelste luidspreker(Plastiek) 3'' vol vermogen +1.5'' dome tweeter

Belastingsweerstand: 8 Ohm(Voorste & Centrale) / 4 Ohm(Achterste)

3. Adapter voor Achterspreker : DC15V/1.2A

4. Totaal vermogen (R.M.S.): 180 W

5. Frequentieke: 30Hz 20kHz

6. Afmetingen (B H D):

Subwoofer: Breedte: 330mm hoopte: 410mm diepte: 330mm

Centrale luidspreker: Breedte: 330mm hoogte: 95mm diepte: 200mm

Voorste luidspreker: Breedte: 130mm hoogte 1100mm diepte: 87mm

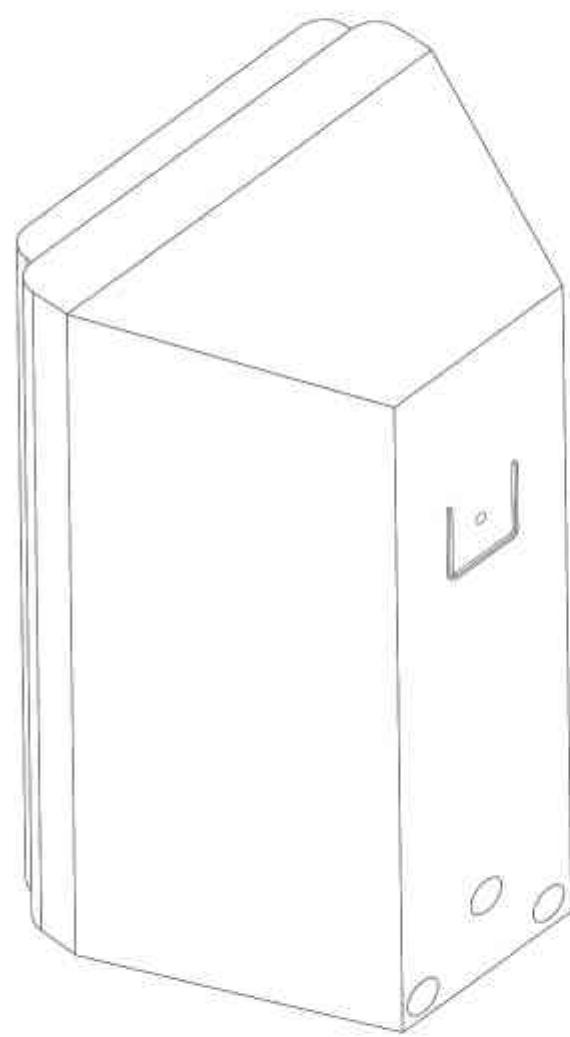

Achterste luidsprekers: Breedte: 130mm hoogte 230 mm diepte: 110mm

7. Centrale luidspreker (met ingebouwde versterker) :

VOEDING: voedingsbron van subwoofer 9-pin DIN-kabel.

Werkingsomgeving: 0 40^ C

8. Afstandsbediening :

Batterij : (DC 1.5V AAA x 2)

Afmetingen (B x H x D) : 60mm x 15mm x 160 mm

Inhoud van de verpakking

• Centrale luidspreker met ingebouwde versterker besturingsdoos, subwoofer, satellietluidsprekers x 4
• RCAaar RCA Stereo signaalkabel x 3
• RCA signaalkabel (3 meter) x 2
• Signaalkabel van RCA waar blote kabel (3 meter) x 2
• 9-pin DIN-kabel
• Gelijkstroomadapter (15V/2A) x 2
  * muur monteren kit
• Afstandsbediening
• Batterij (gelijkstroom 1,5 V AAA x 2)
• Gebruikershandboek

Optionele accessoires

* F-500 (A) luidsprekervoet

Telescopische standard (voet) voor de J9931 / J9941 / J9940 series satellitfluidsprekers (met een gegoten metalen basis)

OPMERKINGEN

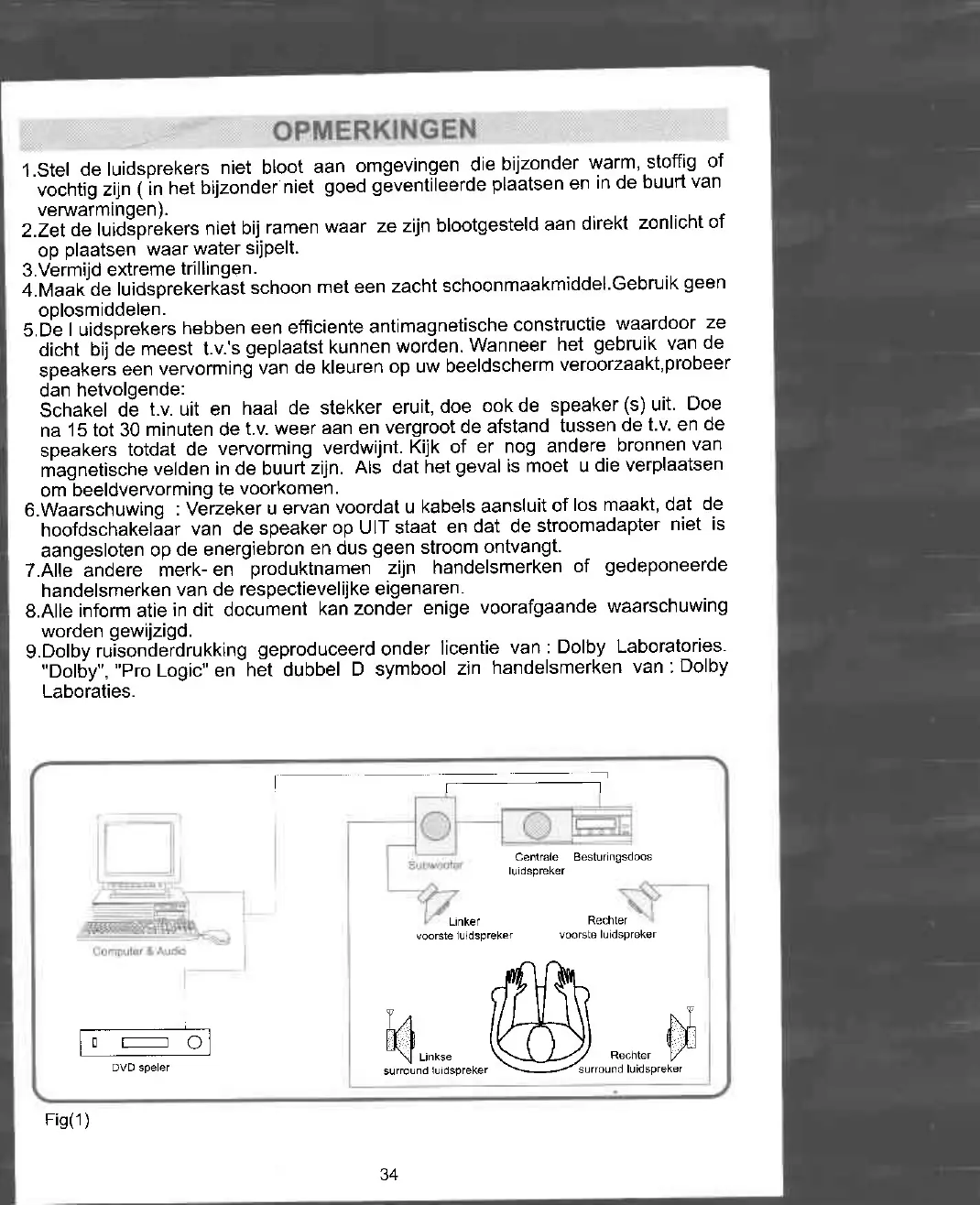

1.Stel de luidspekkers Niet bloot aan omgevingen die bijzonder warm, stoffig of vochtig zich ( in het bijzonder Niet goed geventileerdeplaatsen en in de buurt van verwarmingen).
2.Zet de luidspekers nicht bij ramen waar ze+zijn blootgesteld aan direkt zonlicht of opplaaten waar water sijpelt.
3.Vermiid extreme trillingen.
4.Maak de luidsprekerkast schoon met een zacht schoonmaakmiddel. Gebruik geen oplosmiddelen.
5. De Iuidsprekers haben een efficiente antimagnetische constructie waardoor ze dicht bij de meest t.v.'s geplaatst+kennen worden. Wanner het gebruik van de speakers een verrorming van de kleuren op uw beeldschermveroorzaakt,probeen dan hetvolgende:

Schakel de t.v.uit en haal de stekker eruit, doe ook de speaker (s)uit. Doe na 15 tot 30 minuten de t.v.weer aan en vergroot de afstand tussen de t.v.en de speakers totdat de verrorming verdwijnt. Kijk of er nog andere bronnen van magnetische velden in de buurt zich. Als dat het geval is moet u die verplaatsen om beeldvervorming te voorkomen.

1. Waarschuwing : Verzeker u ervan voordat u kabels aansluit of los maakt, dat de hoofdschakelaar van de speaker op UIT staat en dat de stroomadapter Niet is aangesloten op de energiebron en dus geen stroom ontvangt.
2. Alle andere merk- en Produktnamen zijn handelsmerken of gedeponeerde handelsmerken van de respectievelijke eigenaren.
3. Alle inform atie in dit document kan zonder enige voorafgaande waarschuwing worden gewijzigd.
   9.Dolby ruisonderdrukking geproducederd onder licentie van : Dolby Laboratories. "Dolby", "Pro Logic" en het dubbel D symbol zin handelsmerken van : Dolby Laboratories.

Fig(1)

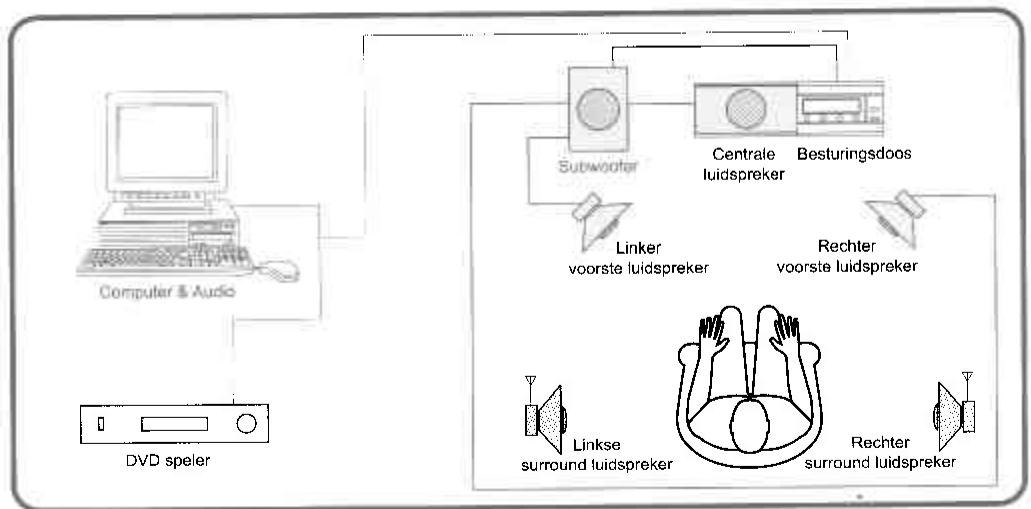

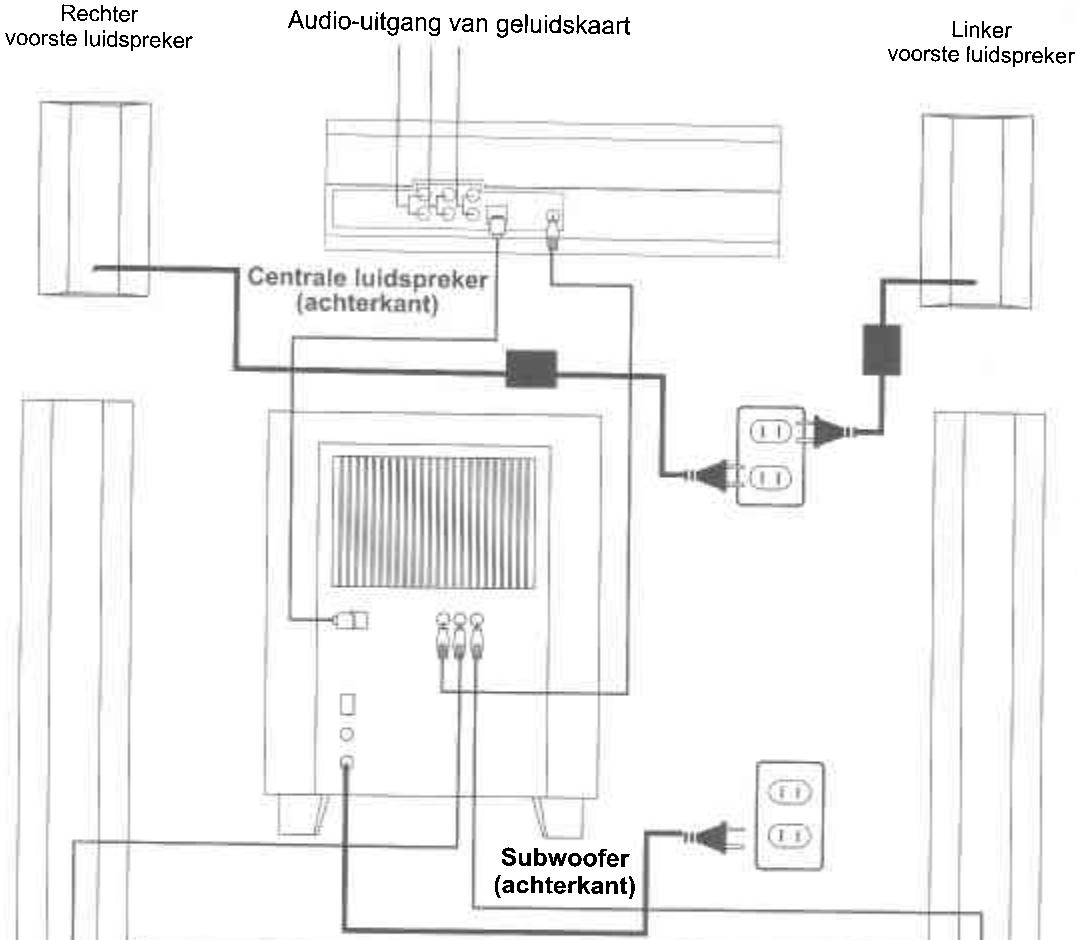

Verbindinggsdiagram van het luidsprekersysteme

1.Verbindt de uitgangsbron van het apparaat waar de centrale luidspreker met de versterker besturingsdoos (uw uitvoerapparaat kan een DVD-speler met decoding toen, een decodeeeroos, een computer geluidskaart met 5.1 ch uitgang).
2.Verbindt de 9-pin DIN-aansluiting van de uitgang van de versterker besturingsdoos met de ingang van de subwoofer (9-pin DIN-aansluiting)
3. Verbindt de linker voorste /rechter voorste en centrale luidsprekerkanaal door de RCA-kabel in de aansluitingen van de luidsprekers en de aansluiting van het subwooferpaneel te steken.
4. Verbindt de wisselstroomstekker afkomstig van het paneel van de subwoofer en de wisselstroomadapter met de decoderdoos.
5. Steek de gelijkstroomadapter die van de surroundluidsprekers komt in het stopcontact.
6.Eens dat alle verbindingen verwezenlijk zijn,(Int, u de spanning inschaken.

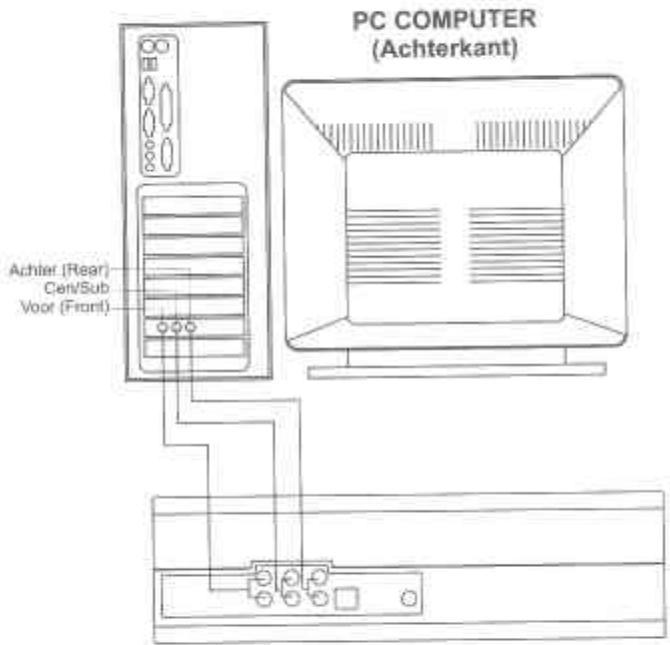

Opstelling van de centrale luidspreker met computer

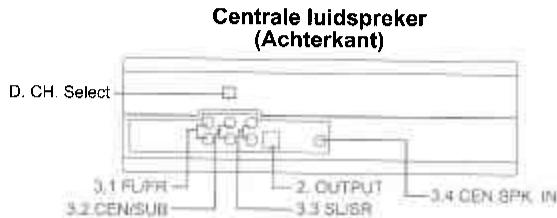

Centrale luidspreker (achterkant)

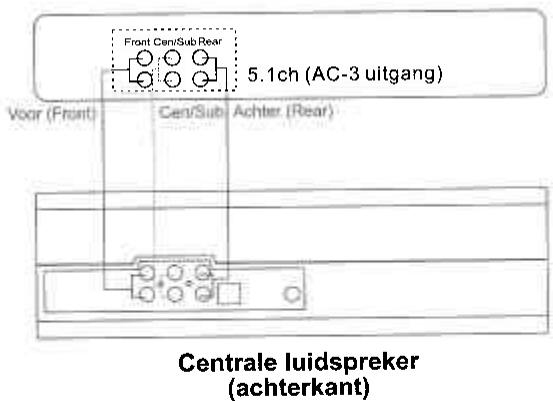

Opstelling van de centrale luidspreker met DVD-speler
