Producttype	Inbouwoven
Merk	Samsung
Model	NV75M5572RS
Gebruikbare inhoud	65 L

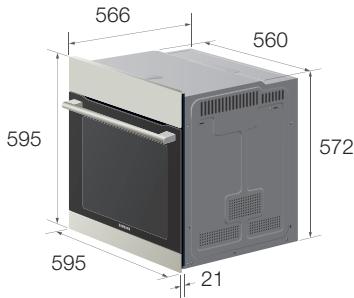

Totale afmetingen (B x H x D)	595 x 595 x 566 mm
Binnenafmetingen (B x H x D)	440 x 365 x 405 mm
Nettogewicht	Ongeveer 39 kg
Gewicht met verpakking	Ongeveer 45 kg
Voeding	230 V ~ 50 Hz, 3650 W max.
Kookfuncties	Traditioneel bakken, Convectie bakken, Bovenwarmte + Convectie, Onderwarmte + Convectie, Klein grill, Groot grill, Dubbel bakken (onafhankelijke boven- en benedencompartimenten), Automatisch bakken (15 programma's)
Meegeleverde accessoires	Scheidingsplaat, klein rooster, groot rooster, braadslede, bakplaat, draaispit, telescopische geleiders (optioneel)
Reiniging	Stoomreiniging, snel drogen, katalytisch geëmailleerd oppervlak (optie), verwijderen van de deur en glas voor handmatige reiniging
Veiligheid	Bedieningsvergrendeling, veiligheidsuitschakeling, hittebestendige glazen deur
Verlichting	Binnenverlichting met halogeenlamp (25-40 W, 300°C) met aparte bediening (boven/onder)
Installatie	Moet worden geïnstalleerd door een gekwalificeerde elektricien; vereist een meerpolige scheidingsschakelaar
Onderhoud	Stoomreiniging aanbevolen; zijdelingse geleiders kunnen worden verwijderd; lamp vervangbaar door een professional
Repareerbaarheid	Foutcodes worden weergegeven (bijv. 5-01, 5E, -dE-, E-***); neem contact op met de klantenservice van Samsung
Garantie en registratie	Registratie mogelijk op www.samsung.com/register; standaard fabrieksgarantie

Veelgestelde vragen - NV75M5572RS SAMSUNG

Wat te doen als de oven niet opwarmt?

Controleer of de oven is ingeschakeld, de klok is ingesteld en de instellingen correct zijn. Als het probleem aanhoudt, is er mogelijk een zekering doorgebrand of is de stroomonderbreker geactiveerd. Vervang de zekering of schakel de stroomonderbreker weer in. Als de oven nog steeds niet opwarmt, neem dan contact op met de klantenservice van Samsung.

Hoe stel ik de klok van de oven in?

Druk op de kloktoets tot de uren knipperen. Draai aan de selectieknop om het uur in te stellen, druk nogmaals op Klok om te bevestigen. De minuten knipperen vervolgens; stel ze op dezelfde manier in en bevestig.

Wat betekent foutcode '-dE-'?

Deze code geeft aan dat de scheidingsplaat ontbreekt of verkeerd is geplaatst. Voor de enkele modus verwijdert u de plaat; voor de boven-, dubbele of ondermodus plaatst u deze correct op niveau 3.

Hoe reinig ik de oven met de stoomfunctie?

Verwijder alle accessoires, giet 400 ml water op de bodem van de oven, sluit de deur en start het stoomreinigingsprogramma. Na de cyclus opent u de deur voorzichtig, veegt u het resterende water weg en maakt u de binnenkant schoon met een zachte doek. Voor hardnekkig vuil herhaalt u de handeling na afkoeling.

Hoe verwijder ik de ovendeur om hem schoon te maken?

Open de deur en klap de bevestigingen van beide scharnieren naar buiten. Til de deur ongeveer 5 cm op, pak hem aan de zijkanten vast en trek hem naar u toe terwijl u hem optilt totdat de scharnieren loskomen. Om hem terug te plaatsen, keert u de stappen om.

Hoe activeer ik de bedieningsvergrendeling?

Druk 3 seconden op de vergrendeltoets. Het vergrendelingspictogram wordt op het scherm weergegeven ter bevestiging van de activering. Om uit te schakelen, drukt u opnieuw 3 seconden.

Kan ik twee gerechten tegelijkertijd bereiden met verschillende temperaturen?

Ja, dankzij de dubbel bakken-functie. Plaats de scheidingsplaat op niveau 3 en stel vervolgens onafhankelijk de functie en temperatuur in van het bovenste compartiment (convectie, bovenwarmte+convectie of groot grill) en het onderste compartiment (convectie, onderwarmte+convectie).

Hoe vervang ik de verlichtingslamp van de oven?

Zet de oven uit en haal de stekker uit het stopcontact. Leg een doek op de bodem ter bescherming. Verwijder de glazen afdekking door tegen de klok in te draaien. Vervang de lamp door een speciale ovenlamp van 25-40 W / 230 V, bestand tegen 300 °C. Plaats de afdekking terug door met de klok mee te draaien.

Wat te doen als de tijd op het display knippert?

Dit duidt op een stroomstoring. Stel de klok eenvoudig opnieuw in door op de kloktoets te drukken en de procedure voor het instellen van de tijd te volgen.

Hoe gebruik ik het draaispit?

Plaats de braadslede op niveau 1. Bevestig de vorken aan het draaispit, rijg het vlees eraan, plaats het spit op de V-steun op niveau 3 met de punt naar achteren gericht. Duw tot de punt in het draaimechanisme grijpt. Verwijder het handvat voor het koken. Alleen gebruiken in de enkele modus.

GEBRUIKSAANWIJZING NV75M5572RS SAMSUNG

Inbouwoven gebruikershandleiding

Planet First

100% Recycled Paper

Deze handleiding is gemaakt van 100% gerecycled papier.

imagine the possibilities

Bedankt voor het aanschaffen van dit Samsungproduct. U kunt het product registreren op

www.samsung.com/register

NEDERLANDS

SAMSUNG

Over deze gebruiksaanwijzing

Hartelijk dank voor de aanschaf van een inbouwoven van SAMSUNG.

Deze gebruikershandleiding bevat belangrijke informatie over veiligheid en instructies die u helpen bij de bediening en het onderhoud van uw apparaat.

Lees deze gebruikershandleiding voor gebruik zorgvuldig door en bewaar deze voor raadpleging in de toekomst.

De volgende symbolen komen in de tekst van deze gebruiksaanwijzing voor:

Deze oven mag alleen geïnstalleerd worden door een bevoegd elektricien. De installateur is verantwoordelijk voor de aansluiting op de stroomvoorziening met inachtneming van de relevante veiligheidsaanbevelingen.

Sluit de oven niet aan als deze tijdens het vervoeren beschadigd is.

• Dit apparaat mag alleen worden aangesloten op de stroomvoorziening door een speciaal daarvoor bevoegd elektricien.
• Gebruik de oven niet in geval van storing of schade aan het apparaat.
• Reparaties mogen alleen worden uitgevoerd door een bevoegd technicus. Slechte reparaties leveren mogelijk gevaarlijke situaties op voor u en anderen. Neem contact op met een SAMSUNG-servicecentrum of uw verkoper als uw oven gerepareerd moet worden.
• Indien het netsnoer defect is, moet dit vervangen worden door een speciaal snoer, verkrijgbaar bij de fabrikant of een erkend servicepunt. (Uitsluitend apparaat met vaste bedrading)
• Als het netsnoer is beschadigd, moet u het laten vervangen door de fabrikant of de onderhoudsdienst van de leverancier, of door een andere gekwalificeerde monteur, om gevaarlijke situaties te voorkomen. (uitsluitend apparaat met netsnoer)
• Elektrische bedrading en snoeren mogen niet in aanraking komen met de oven.

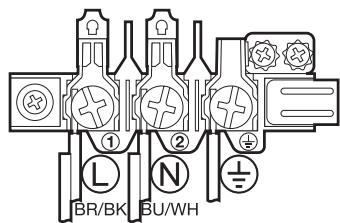

• De oven moet aangesloten worden op de stroomvoorziening met een goedgekeurde aardlekschakelaar of zekering. Gebruik nooit stekkeradapters of verlengsnoeren.
• Het typeplaatje bevindt zich aan de rechterzijde van de deur. Tijdens reparatie of reiniging moet het apparaat niet aangesloten zijn.
• Wees voorzichtig bij het aansluiten van elektrische apparaten in de buurt van de oven.
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met een verminderd fysiek, zintuiglijk of mentaal vermogen, of met onvoldoende ervaring en kennis, tenzij deze toestemming of instructies met betrekking tot het gebruik van het apparaat hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid.
• Het apparaat moet geïnstalleerd worden en afgesloten van de stroomvoorziening. U kunt het apparaat afsluiten door de stekker toegankelijk te laten of door een schakelaar in de bedrading in te bouwen overeenkomstig de richtlijnen voor bedrading.

WAARSCHUWING: bereikbare onderdelen kunnen heet worden tijdens het gebruik. Houd kinderen uit de buurt om brandwonden te voorkomen.

WAARSCHUWING: Het apparaat en de bereikbare onderdelen ervan worden heet tijdens gebruik. Zorg ervoor dat u de verwarmingselementen binnen in de oven nooit aanraakt. Kinderen jonger dan acht jaar moeten uit de buurt van het apparaat worden gehouden, tenzij ze onder voortdurend toezicht staan.

WAARSCHUWING: Controleer of het apparaat is uitgeschakeld voordat u de lamp vervangt, om elektrische schokken te vermijden.

VEILIGHEID TIJDENS GEBRUIK

• Deze oven is bedoeld voor huishoudelijk gebruik. Tijdens gebruik worden de binnenzijde van de oven erg heet. Dit kan brandwonden veroorzaken. Raak de verwarmingselementen of binnenkant van de oven niet aan voordat ze voldoende zijn afgekoeld. Bewaar nooit brandbare materialen in de oven.
• De oven wordt erg heet als deze lange tijd wordt gebruikt op een hoge temperatuur.

Wees voorzichtig met het openen van de ovendeur als u de oven gebruikt. Er kan snel hete lucht en stoom ontsnappen. - Als u gerechten bereidt met alcohol, kan de alcohol verdampen als gevolg van de hoge temperaturen. Deze dampen kunnen vlam vatten als ze in contact komen met hete delen van de oven. - Gebruik voor uw eigen veiligheid geen hogedrukreinigers of stoomreinigers. - Houd kinderen uit de buurt van de oven als alles in gebruik is. - Bevroren voedsel, zoals pizza's, moet worden bereid op het grove rooster. Bij gebruik van de bakplaat kan deze vervormen door te grote temperatuurverschillen. Giet geen water in de oven als deze heet is. Dit kan beschadigingen aan het geëmailleerde oppervlak veroorzaken. - De ovendeur moet tijdens gebruik gesloten zijn. Bedek de bodem van de oven niet met aluminiumfolie en plaats er geen bakplaten of bakblikken op. De aluminiumfolie houdt de warmte tegen. Dit kan de geëmailleerde oppervlakken beschadigen en leidt mogelijk tot slechte resultaten. - Vruchtensappen kunnen onuitwisbare vlekken op de geëmailleerde oppervlakken veroorzaken. Gebruik voor het bereiden van vochtig gebak, zoals brownies, de braadslede. - Plaats geen bakspullen op de openstaande ovendeur. - Jonge kinderen mogen het apparaat uitsluitend onder toezicht gebruiken om te voorkomen dat ze ermee gaan spelen. - Houd kinderen bij de deur vandaan wanneer u deze opent of sluit. Ze kunnen tegen de deur aanstoten of hun vingers tussen de deur krijgen. - Het apparaat wordt heet tijdens het gebruik. Zorg ervoor dat u de verwarmingselementen binnen in de oven nooit aanraakt. - Als het netsnoer is beschadigd, moet u het laten vervangen door de fabrikant of de onderhoudsdienst van de leverancier, of door een andere gekwalificeerde monteur, om gevaarlijke situaties te voorkomen. - Kinderen moeten onder toezicht worden gehouden om te voorkomen dat ze met het apparaat gaan spelen. - Dit apparaat is niet bedoeld voor bediening met een externe timer of een apart systeem voor bediening op afstand. - Gebruik geen ruwe schuurmiddelen of metalen schrapers voor het reinigen van de glazen ovendeur. Het oppervlak raakt hierdoor bekrast, waardoor het glas kan barsten. - Dit apparaat kan door kinderen vanaf acht jaar en door personen met een verminderd fysiek, zintuiglijk of mentaal vermogen, of gebrek aan ervaring en kennis, worden gebruikt als ze onder toezicht staan of instructies hebben gekregen omtrent het veilige gebruik van het apparaat en ze de risico's begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet zonder supervisie door kinderen worden uitgevoerd. - Gebruik voor uw eigen veiligheid geen hogedrukreinigers of stoomreinigers. - Tijdens het reinigen worden de oppervlakken mogelijk heter dan normaal. Kinderen moeten dan ook op een veilige afstand worden gehouden. Gemorst voedsel moet voor de reiniging worden verwijderd en er wordt in de reinigingsinstructies aangegeven welke voorwerpen er tijdens de reiniging in de oven aanwezig zouden moeten zijn. - Als dit apparaat over een stoom- of zelfreinigingsfunctie beschikt, moet gemorst voedsel voor de reiniging worden verwijderd en moet alle kookgerei uit de oven worden verwijderd tijdens koken met stoom of zelfreiniging. - Als dit apparaat over een zelfreinigingsfunctie beschikt, worden de oppervlakken tijdens het reinigen mogelijk heter dan normaal. Kinderen moeten dan ook op een veilige afstand worden gehouden. - Ga niet op de deur staan of zitten, leun niet op de deur en plaats geen zware voorwerpen op de deur. - Open de deur niet met overdreven veel kracht.

WAARSCHUWING: Koppel het apparaat niet los van de hoofdstroomvoorziening voordat het bereidingsproces is voltooid.

WAARSCHUWING: Laat de deur niet open staan terwijl de oven is ingeschakeld.

INSTRUCTIES VOOR DE VERWERKING VAN AFVALMATERIALEN

Verpakkingsmateriaal opruimen

• Het verpakkingsmateriaal van dit apparaat is recyclebaar.
• Gooi het verpakkingsmateriaal in de daarvoor bestemde container of breng het naar de stortplaats.

Oude apparaten opruimen

WAARSCHUWING: Voordat u oude apparaten afvoert, dient u het apparaat onklaar te maken om te voorkomen dat ze een veiligheidsrisico vormen.

Koppel daartoe het apparaat los van de stroomvoorziening en verwijder het netsnoer.

Het is vanuit milieuoogpunt belangrijk dat oude apparaten op de juiste manier worden verwerkt.

• Het apparaat mag niet worden meegegeven met het huisvuil.
• Informatie over het ophalen van grofvuil en eventuele stortplaatsen is beschikbaar bij de milieudienst van uw gemeente.

Inhoud

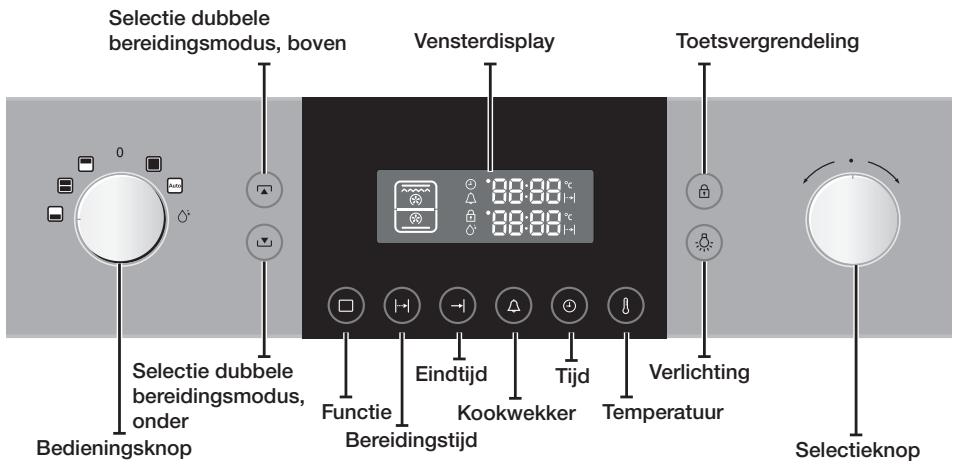

BEDIENING

6 bediening

ONDERDEEL

6 Onderdeel

VOORBEELDGERECHTEN

8 Voorbeeldgerechten

FUNCTIES

9 Functies

ENKELVOUDIGE MODUS

10 Enkelvoudige modus

DUBBELE BEREIDING

10 Dubbele bereiding

4_Inhoud

INSTELLINGEN

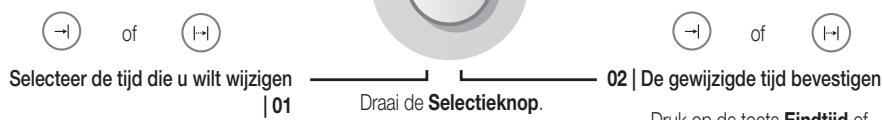

12 Bereidingstijd instellen 12 Eindtijd instellen 13 Ingestelde tijden wijzigen 13 Temperatuur wijzigen 13 Tijd instellen 14 Kookwekker instellen 14 Kookwekker uitschakelen 14 Tijdweergave 14 Geluidssignaal 14 Lamp 14 Toetsenvergrendeling 14 Uitgeschakeld

AUTOMATISCHE BEREIDING

15 automatische bereidingsprogramma's voor enkelvoudige oven

INSTALLATIE EN ONDERHOUD

17 Installatie 18 Voor het eerste gebruik 19 Problemen oplossen 20 Informatiecodes

REINIGING EN VERZORGING

21 Stoomreiniging (optioneel) 22 Snel drogen 23 Katalytisch geëmailleerd oppervlak (optioneel) 24 Handmatige reiniging 25 Deur verwijderen 26 Het deurglas verwijderen

GELEIDERS

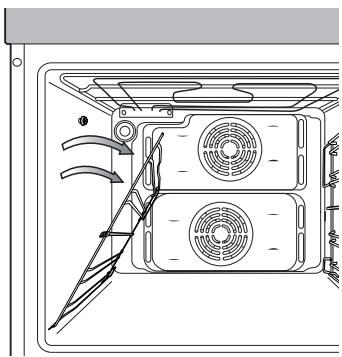

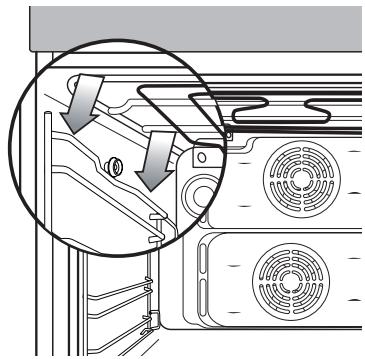

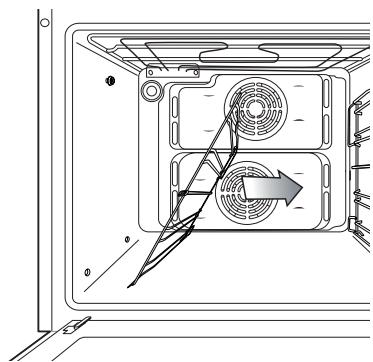

27 De geleiders verwijderen 28 Lamp vervangen

Beschrijving

Voorzijde

Het voorpaneel is verkrijgbaar in verschillende materialen en kleuren, inclusief roestvrijstaal, wit, zwart en glas. Ten behoeve van de verbetering van de kwaliteit kan de vormgeving worden gewijzigd.

Onderdelen

Bij uw nieuwe Samsung-oven worden een groot aantal accessoires geleverd die van pas komen bij de bereiding van verschillende maaltijden. Onder andere de verdeelplaat voor de unieke dubbele bereidingsmodus, bakplaten, roosters en een spit om te grillen.

LET OP: Zorg ervoor dat de accessoires goed worden bevestigd. Zorg altijd voor een vrije ruimte van ten minste 2 cm tussen de bakplaat en de bodem van de oven. Anders zou het geëmailleerde oppervlak kunnen worden beschadigd.

Verdeelplaat (optioneel)

De verdeelplaat hebt u nodig wanneer u de dubbele bereidingsmodus van de oven wilt gebruiken. De plaat scheidt de oven in een bovenste en onderste compartiment en moet worden aangebracht in steun 3.

Klein rooster (optioneel)

Het kleine rooster gebruikt u voor het grillen en roosteren van gerechten. Het kan worden gebruikt in combinatie met de opvangschaal om te voorkomen dat vocht op de bodem van de oven terechtkomt.

Groot rooster (optioneel)

Het grote rooster gebruikt u voor het grillen en roosteren van gerechten. U kunt het gebruiken voor stoof- en braadschotels.

Opvangschaal (optioneel)

De (diepe) opvangschaal is goed voor braden. Het kan worden gebruikt in combinatie met het kleine rooster om te voorkomen dat er vocht op de bodem van de oven terechtkomt.

Bakplaat (optioneel)

De (vlakke) bakplaat kan worden gebruikt voor het bereiden van taarten, koekjes en ander gebak.

Braadspit (optie)

Het braadspit kan worden gebruikt voor het braden van gevogelte, bijvoorbeeld kip. Het braadspit kan alleen worden gebruikt in de enkelvoudige modus, op steun 3, waar het spit moet worden bevestigd aan de adapter op de rechterwand. Verwijder de zwarte handgreep tijdens de bereiding.

Roosterspit en Shaslik (optie)

Deze kunt u als volgt gebruiken:

• Plaats de diepe pan (geen onderzetter) op niveau 1 (of op de bodem van de oven als het stuk vlees dat wordt geroosterd te groot is) om de vetten op te vangen. Schuif een van de vorken op het spit; plaats het stuk vlees dat u wilt roosteren op het spit. Voorgekookte aardappels en groenten kunnen tegelijkertijd langs de rand van de pan worden geplaatst om mee te roosteren.
• Plaats de houder op het middelste niveau en zorg dat de v-vorm zich aan de voorzijde bevindt.
• Voor makkelijker plaatsen van het spit kan eerst het handvat op het botte einde worden geschroefd.
• Plaats het spit op de houder met het spitse einde maar de rechterzijde van de oven en druk de punt voorzichtig in het draaimechanisme in de rechterwand. Het botte uiteinde van het spit moet rusten in de V-vorm. (Het spit heeft twee uitsteeksels die zich in de buurt van de ovendeur bevinden en die voorkomen dat het spit naar buiten kan bewegen. Ze zijn bovendien bevestigingspunten voor het handvat.)
• Neem het handvat van het spit voordat u de bereiding begint. Na de bereiding schroeft u het handvat weer op het spit om het UIT de oven te kunnen nemen.

Telescopische schuifgeleider (optie)

• Om de grille, bakplaat of braadpan te plaatsen, schuift u de telescopische geleiders van een bepaald niveau naar buiten voordat u de onderdelen plaatst.
• Plaats de schaal of pan op de geleiders en duw deze volledig in de oven.

Sluit de ovendeur nadat u de telescopische geleiders in de oven hebt geduwd.

Voorbeeldgerechten

Volgens standaard EN 60350

Bakken

De aanbevelingen voor bakken gelden voor een voorverwarmde oven.

Plaats de staat altijd met de schuine kant naar voren.

Type gerecht	Gerecht en opmerkingen	Plaatniveau	Bereidings-modus	Temp. (°C)	Bereidings-tijd (min.)
Zandkoek	Bakplaat	3	Normaal	150-170	20-30
		2	Hete lucht	150-170	35-45
	Bakplaat + opvangschaal	1+4	Hete lucht	150-170	35-45
Klein gebak	Bakplaat	3	Normaal	160-180	15-25
		2	Hete lucht	150-170	30-35
	Bakplaat + opvangschaal	1+4	Hete lucht	150-170	30-40
Mager biscuitgebak	Springvorm op groot rooster (antiaanbaklaag, ø 26 cm)	2	Normaal	160-180	25-35
		2	Hete lucht	150-170	35-45
Gistgebak met appel op bakplaat	Bakplaat	3	Normaal	150-170	65-75
		2	Hete lucht	150-170	70-80
	Bakplaat + opvangschaal	1+4	Hete lucht	150-170	75-85
Appeltaart	Groot rooster + 2 springvormen * (antiaanbaklaag, ø 20 cm)	1 Diagonal geplaatst	Normaal	170-190	70-90
	Bakplaat + groot rooster + 2 springvormen ** (antiaanbaklaag, ø 20 cm)	1+3	Hete lucht	170-190	80-100

• Twee taarten worden op het rooster diagonaal geplaatst (linksachter en rechtsvoor). ** Twee taarten worden in het midden boven op elkaar geplaatst.

Grillen

Verwarm de lege oven voor gedurende 5 minuten met de functie Grote grill.

Type gerecht	Gerecht en opmerkingen	Plaatniveau	Bereidings-modus	Temp. (°C)	Bereidings-tijd (min.)
Tosti's van witbrood	Groot rooster	5	Grote grill	270 °C	1e: 1-2 2e: 1-1½
Hamburgers * (12 ea)	Kleine rooster + opvangschaal (om vocht op te vangen)	4	Grote grill	270 °C	1e: 14-16 2e: 4-6

• Hamburgers: verwarm de lege oven voor gedurende 15 minuten met de functie Grote grill.

8_voorbeeldgerechten

functies

Deze oven biedt zes verschillende functies. Afhankelijk van de modus waarin de oven wordt gebruikt, dubbele modus of enkelvoudige modus, kunt u kiezen uit de volgende functies:

	Normaal Warmte worden afgegeven door het heteluchtsystem aan de boven- en onderkant. Dit is de functie die gewoonlijk worden gebruikt voor het braden en roosteren van vrijwel alle typen gerechten. Aanbevolen temperatuur: 200 °C
	Hete lucht De door het heteluchtsystem gegenereerde把它 wordt door middel van ventilatoren gelijkmatig over de oven verdeld. Deze functie is bedoeld voor diepvriesgerechten en voor braden. Aanbevolen temperatuur: 170 °C
	Bovenverwarming + Hetelucht De door het verwarmingselement aan de bovenkant en het heteluchtsystem gegenereerde warmte worden middel van ventilatoren gelijkmatig over de oven verdeld. Deze functie worden gebruikt voor het braden van gerechten met een knapperig korstje, bijvoorbeeld vlees. Aanbevolen temperatuur: 190 °C
	Onderverwarming + hetelucht De door het verwarmingselement aan de onderkant en het heteluchtsystem gegenereerde warmte worden middel van ventilatoren gelijkmatig over de oven verdeld. Deze functie is bedoeld voor pizza, brood en gebak. Aanbevolen temperatuur: 190 °C
	Kleine grill De warmte worden afgegeven door hetkleine grilleelement. Deze functie worden gebruikt voor kleineregerechten die minder warmte nodig hebben, zoals vis en gemulde baguettes. Aanbevolen temperatuur: 240 °C
	Grote grill De warmte worden afgegeven door het groe grilleelement. Deze functie worden gebruikt voor geschulptegerechten, zoals lasagne, en het roosteren van vlees. Aanbevolen temperatuur: 240 °C

enkelvoudige modus

In de enkelvoudige modus werkt de oven als een gewone oven. Deze modus wordt gebruikt voor grote hoeveelheden voedsel, of bij gebruik van speciale accessoires, zoals het braadspit. In de enkelvoudige modus kunt u alle ovenfuncties gebruiken.

Enkelvoudige modus | 01

Haal de scheidingsplaat uit de oven om de enkelvoudige modus te gebruiken.

In de enkelvoudige modus kunt u kiezen uit alle ovenfuncties.

ENKELVOUDIGE MODUS

Alle functies zijn beschikbaar in de enkelvoudige modus. In de enkelvoudige modus kunt u de oven gebruiken als een gewone oven.

Functie instellen | 02

Druk op de toets Functie. Het symbool Functie gaat knipperen.

Draai aan de Selectieknop om een instelling te selecteren.

03 | Temperatuur instellen

Druk op de toets Temperatuur. Het temperatuursymbool gaat knipperen.

Dubbele bereiding

Deze oven kent een uniek dubbel bereidingssysteem. In het bovenste en onderste compartiment kunt u verschillende gerechten tegelijk bereiden, elk op een eigen temperatuur. U kunt ook alleen in het bovenste of onderste compartiment werken, hetgeen tijd en energie bespaart.

Dubbele bereidingsmodus 01

Plaats de scheidingsplaat op steun 3 als u de dubbele bereidingsmodus wilt gebruiken.

Afhankelijk van de geselecteerde dubbele bereidingsmodus kunt u een van de volgende functies kiezen:

BOVENSTE MODUS		Hetelucht | Bovenverwarming + hetelucht | Grote grill De bovenste modus bespaartijd en energia bij het bereiden vankleinere hoeveelheden voedsel.
DUBBELE BEREIDING		Bovenste en onderste functie in compartmenten Dubbele bereiding maakt het tevens möglichk twee gerechten tegelijk te bereiden met verschillende functie- en temperatuurinstellungen.
ONDERSTE MODUS		Hetelucht | Onderverwarming + hetelucht De onderste modus bespaartijd en energia bij het bereiden vankleinere hoeveelheden voedsel.

10_enkelvoudige modus

OPMERKING: Gebruik de steunen 03/04 alleen voor de bovenste modus en 06/07 voor de onderste modus.

OPMERKING: Selecteer de dubbele bereidingsmodus boven of onder.

Druk op de selectietoets dubbele bereidingsmodus, boven. Het symbool Compartiment gaat knipperen.

Temperatuur beneden instellen | 04

Druk op de toets Temperatuur. Het symbool Temperatuur boven gaat knipperen.

Draai aan de selectieknop om een instelling te selecteren.

03 | Functie boven instellen

Druk op de toets Functie. Het symbool Functie boven gaat knipperen.

Druk op selectietoets dubbele bereidingsmodus, onder. Het symbool Compartiment gaat knipperen.

Functie beneden instellen | 06

Druk op de toets Functie. Het symbool Functie beneden gaat knipperen.

07 Temperatuur beneden instellen

Druk op de toets Temperatuur. Het symbool Temperatuur beneden gaat knipperen.

Instellingen

In de dubbele bereidingsmodus kunnen verschillende instellingen worden gebruikt voor het bovenste en onderste compartiment, zoals verschillende eindtijden, bereidingstijden, temperaturen en kookwekkerinstellingen. U kunt de instellingen voor de verschillende compartimenten toepassen of wijzigen door de betreffende toets:

Als u instelling wilt toepassen of wijzigen in de dubbele bereidingsmodus, kiest u het compartiment.

Vertraagde start (eindtijd en bereidingstijd toevoegen) worden niet ingesteld in dubbele bereidingsmodus.

Bereidingstijd instellen | 01

Druk op de toets Bereidingstijd.

Het symbool Bereidingstijd gaat knipperen.

OPTIONEEL | EINDTIJD TOEVOEGEN

12:00

Eindtijd instellen | 03

Draai aan de Selectieknop om een instelling te selecteren.

02 | Bereidingstijd bevestigen

Druk nogmaals op de toets Bereidingstijd en wacht 4-5 seconden.

04 | Eindtijd bevestigen

Druk nogmaals op de toets Eindtijd en wacht 3 seconden.

EINDTIJD INSTELLEN

Eindtijd instellen | 01

Druk op de toets Eindtijd. Het symbool uitschakelen gaat knipperen.

OPTIONEEL | BEREIDINGSTIJD TOEVOEGEN

Bereidingstijd instellen | 03

Draai aan de Selectieknop om een tijd in te stellen.

13:45

02 | Eindtijd bevestigen

Druk nogmaals op de toets Eindtijd en wacht 3 seconden.

045 H

04 | Bereidingstijd bevestigen

Druk nogmaals op de toets Bereidingstijd en wacht 4-5 seconden.

Druk op de toets Bereidingstijd. Het symbool Bereidingstijd gaat knipperen.

INGESTELDE TIJDEN WIJZIGEN

Druk op de toets Eindtijd of

Bereidingstijd. Het symbool

Bereidingstijd gaat knipperen.

Druk op de toets Eindtijd of

Bereidingstijd. Het symbool

Bereidingstijd gaat knipperen.

TEMPERATUUR WIJZIGEN

200c

BBBc

Temperatuur instellen | 01

Druk op de toets Temperatuur.

Het temperatuursymbool gaat

knipperen.

Draai aan de selectieknop om een nieuwe temperatuur in te stellen.

BOc

BBBc

02 | Temperatuur bevestigen

Wacht 4-5 seconden totdat de nieuwe temperatuur is ingesteld.

TIJD INSTELLEN

12:00

Uren instellen | 01

Druk op de toets Klok. De uren

gaan knipperen.

13:00

Minuten instellen | 02

Druk op de toets Klok. De minuten

gaan knipperen.

Draai aan de selectieknop om de

klok in te stellen.

13:25

03 | De tijd bevestigen

Druk nogmaals op de toets Klok

om de klok in te stellen.

Druk op de toets Kookwekker. De kookwekker gaat knipperen.

Draai aan de selectieknop om de timer in te stellen.

13:15

02 | Kookwekker bevestigen

Druk nogmaals op de toets

Kookwekker en wacht 3

seconden totdat de kookwekker is ingesteld.

KOOKWEKKER UITSCHAKELEN

Druk minimaal twee seconden op de toets Kookwekker. Het wekkersymbool verdwijnt en de tijd wordt weergegeven.

TIJDWEERGAVE

Druk tijdens het bereidingsproces op de toets Klok om de klok weer te geven.

GELUIDSSIGNAAL

U kunt het geluidssignaal in- en uitschakelen door de toetsen Klok en Eindtijd 3 seconden ingedrukt te houden.

LAMP

Druk 1x op de toets Lamp om de verlichting in te schakelen, en 2x om deze uit te schakelen.

De lamp aan de onderkant is optioneel.

Druk de toets Lamp 1x in voor volledige verlichting, 2x voor verlichting van het bovenste compartiment, 3x voor verlichting van het onderste compartiment, en 4x om de verlichting uit te schakelen.

TOETSENVERGRENDELING

Houd de toets Toetsvergrendeling drie seconden ingedrukt. Het pictogram Toetsvergrendeling geeft aan dat de toetsvergrendeling is ingeschakeld.

UITGESCHAKELD

U kunt de oven uitschakelen door de bedieningsknop op '0' te zetten.

In de automatische bereidingsmodus kunt u 15 automatische programma's selecteren voor koken, grillen en bakken.

De automatische bereidingsmodus selecteren | 01

Haal de scheidingsplaat uit de oven om de automatische bereidingsmodus te gebruiken.

Recept instellen | 02

Selecteer het gewenste recept door te draaien aan de selectieknop.

Selecteer het gewenste gewicht door te draaien aan de selectieknop.

AUTOMATISCHE BEREIDINGSPROGRAMMA'S VOOR ENKELVOUDIGE OVEN

In de volgende tabel vindt u 15 automatische programma's voor bereiden, roosteren en bakken. Deze zijn bestemd voor de volledige ovenruimte. Verwijder de verdeelstaatijd. De tabel bevat de hoeveelheden, gewicht en toepasselijke aanbevelingen. Bereidingsmethoden en -tijden zijn voorgeprogrammeerd. U kunt deze richtlijnen voor de bereiding gebruiken. Plaats het eten altijd in een koude oven.

Nr.	Voedseltem	Gewicht/ kg	Onderdeel	Plaatniveau	Aanbevelingen
1	Ingevroen pizza	0,3-0,6	Groot rooster	2	Leg de bevroen pizza op het midden van hetGPC terroer.
		0,7-1,0
2	Diepvries ovenfrites	0,3-0,5	Bakplaat	2	Verdeel de diepgevroen ovenfritesgelijkmatig over de bakplaat. De eersteinstelling is voor dunne Franse friet, de tweede instelling is voor dikkeovenfriet.
		(dun)
		0,6-0,8
		(dik)
3	Zelfgemaaktelasagne	0,3-0,5	Groot rooster	3	Maak de verse lasagne klaar of gebruikeeen Kant en klaar product en leg dit in een passende ovenvaste schaal.Plaats het gerecht in het midden vande oven.
		0,8-1,0
4	Zelfgemaakte pizza	1,0-1,2	Bakplaat	2	Leg de pizza op de bakplaat.Het gewichtsbereik is inclusief degareringe, zoals saus, groente, hamen kaas. Stand 1 (1,0-1,2 kg) is voordunne pizza's en stand 2 (1,3-1,5 kg)is voor pizza's met veel garnering.
		1,3-1,5
Nr.	Voedselitem	Gewicht/ kg	Onderdeel	Plaatniveau	Aanbevelingen
5	Biefstuk	0,3-0,6 0,6-0,8	Opvangschaal met kleine rooster	4	Leg de gemarineerde biefstkken naast elkaar op het kleine rooster. Omkeren wanner het geluidssignaal klinkt. De eerste instelling is voor dunne lapjes en de tweede instelling is voor dike lipjes.
6	Geroosterd rundvlees	0,6-0,8 0,9-1,1	Opvangschaal met kleine rooster	2	Leg het gemarineerde rundvlees op het kleine rooster. Omkeren wanner het geluidssignaal klinkt.
7	Geroosterd varkensvlees	0,6-0,8 0,9-1,1	Opvangschaal met kleine rooster	2	Leg het gemarineerde varkensvlees op het kleine rooster. Omkeren wanner het geluidssignaal klinkt.
8	Lamskarbonades	0,3-0,4 0,5-0,6	Opvangschaal met kleine rooster	4	Marineer de lamskarbonades. Leg de lamskarbonades op het kleine rooster. Omkeren wanner het geluidssignaal klinkt. De eerste instelling is voor dunne carbonades en de tweede instelling is voor dike k carbonades.
9	Kipdelen	0,5-0,7 1,0-1,2	Opvangschaal met kleine rooster	4	Smeer dekipdelen in met olie en kruiden. Leg dekipdelen naast elkaar op het kleine rooster.
10	Helekip	1,0-1,1 1,2-1,3	Opvangschaal met kleine rooster	2	Smeer de heilekip in met olie en kruiden. Leg dekip op het kleine rooster. Omkeren wanner het geluidssignaal klinkt.
11	Geroosterde vis	0,5-0,7 0,8-1,0	Opvangschaal met kleine rooster	4	Leg de vis om en om op het kleine rooster. De eerste stand is voor 2 vissen, de tweede is voor 4 vissen. Het programme is geschikt voor hele vissen, zoals forel, snoekbaars of brasem.
12	Ovengroenten	0,4-0,5 0,8-1,0	Opvangschaal	4	Leg de groenten, zoals in plakjes gesneden courgette, paprika, aubergine, championons en tomaten in een diepe schaal. Insmeren met een mengsel van olifolie, kruiden en tuinkruiden.
13	Marmericake	0,5-0,6 0,7-0,8 0,9-1,0	Groot rooster	2	Doe het beslag in een passende, ingevette tulbandvorm.
14	Vruchtenvlaaibodem	0,3-0,4 (groot) 0,2-0,3 (taartjes)	Groot rooster	2	Doe het beslag in een ingevette taartbodemvorm De eerste stand is voor een vruchtenvlaibodem, de tweede voor 6kleine taartjes.
15	Muffins	0,5-0,6 0,7-0,8	Groot rooster	2	Doe het beslag in een Zwarte metalen bakvorm voor 12 muffins. De eerste stand is voorkleine muffins, de tweede is voorgrote muffins.

installatie en onderhoud

INSTALLATIE

Veiligheidsinstructies voor de installatie

Deze oven mag uitsluitend worden geïnstalleerd door een bevoegde elektricien. De installateur is verantwoordelijk voor de aansluiting op het lichtnet met inachtneming van de relevante veiligheidsvoorschriften.

Zorg tijdens de installatie voor afscherming van onderdelen die onder stroom staan. - Het keukenkastje waarin de oven wordt ingebouwd moet voldoen aan de stabiliteitsvereisten die worden beschreven in de norm DIN 68930.

Technische specificaties

Ingangsspanning / freiestie	230 V - 50 Hz
Inhoud (bruikbare capaciteit)	65 L
Uitgangsvermögen	max. 3650 W
Nettogewicht	ong. 39 kg
Gewicht inclusief verpakking	ong. 45 kg
Behuizing (B x H x D)	595 x 595 x 566 mm
Binnenmaten (B x H x D)	440 x 365 x 405 mm

Aansluiting op het lichtnet

Als het toestel niet door middel van een stekker op het lichtnet wordt aangesloten, dient een eenpolige isolatieschakelaar (met ten minste 3 mm ruimte tussen de contacten) te worden aangebracht om te voldoen aan de veiligheidsvoorschriften. Het netsnoer (H05 RR-F of H05 VV-F, min. 1,5 m, 1,5 ~ 2,5 mm²) moet voldoende lang zijn om te worden aangesloten op de oven, zelfs wanneer de oven op de grond voor de inbouwkast staat. Open het deksel van het aansluitkastje van de oven aan de rechterzijde met een schroevendraaier en draai de schroeven van de kabelklemmen los alvorens u de voedingskabel aansluit op de betreffende aansluitpunten. De oven moet worden geaard via de aansluiting (½). Als de oven door middel van een stekker op het lichtnet wordt aangesloten, moet de stekker ook toegankelijk zijn nadat de oven is geïnstalleerd. Samsung aanvaardt geen verantwoordelijkheid voor ongevallen die worden veroorzaakt door een ontbrekende of verkeerde aardeaansluiting.

Installatie in een kast

Dit is een inbouwoven die dient te worden geïnstalleerd in een boven- of onderkastje.

• Houd de minimum afstanden aan.
• Zet de oven aan beide zijden vast met behulp van schroeven. Verwijder na installatie de vinyl beschermfolie van de deur van het toestel en verwijder de beschermfolie van de oppervlakken in de oven.

installatie en onderhoud_17

Voordat de oven voor het eerst wordt gebruikt, moet deze grondig worden gereinigd. Gebruik geen schurende reinigingsmiddelen, doeken of substanties. Deze zouden het oppervlak van de oven kunnen beschadigen.

Gebruik warm water, een reinigingsmiddel, en een zachte, schone doek voor het reinigen van de bakplaat, opvangschaal, roosters en overige accessoires, evenals de wanden van de oven en de steunen aan de zijkant van de oven. De voorkant moet worden gereinigd met een vochtige, zachte en schone doek.

Controleer of de klok van de oven goed is ingesteld en haal alle accessoires uit de oven. Laat de oven in enkelvoudige modus een uur lang draaien in de heteluchtstand op een temperatuur van 200 °C. Bij deze procedure worden eventuele tijdens de productie achtergebleven substanties in de oven verbrand. Hierbij komt een onmiskenbare geur vrij. Dit is normaal. Zorg ervoor dat de keuken tijdens deze procedure goed wordt geventileerd.

PROBLEEM OPLOSSEN

PROBLEM	OPLOSSING
Wat moet ik doe als de oven nicht warm worden?	• De oven staat möglich nicht aan. Zet de oven aan. • De klok kan nicht worden ingesteld. Stel de klok in. • Controller er de vereiste instellingen zich toegepast. • Mogelijk is een stop gesprongen of een aardlekschakelaar geactiveerd. Vervang de stop of reset de aardlekschakelaar. Als dit herhaaldelijk geleucht,要去 u een elektricien bellen.
Wat moet ik doe als de oven nicht warm worden, ondanks dat de functie en temperatuur zijn ingesteld?	• Er is möglich een probleem met de interne elektrische verbindungen. Neem contact op met uwplaatselijke servicecentrum.
Wat moet ik doe als er een foutcode worden weergegeven en de oven worden Niet verwarmd?	• Er is een fouit in de interne elektrische circuitverbindingen. Neem contact op met uwplaatselijke servicecentrum.
Wat moet ik doe als het tjidsdisplay knippert?	• Er is een stroomstoring geweest. Stel de klok in.
Wat moet ik doe als de lamp nicht aangaat?	• De ovenlamp is defect. Neem contact op met uwplaatselijke servicecentrum.
Wat moet ik doe als de ventilator van de oven draait zonder dat deze is ingesteld?	• Na het gebruik worden de ventilator van de oven geactiveerd en blijdt deze draaien tot de oven is afgekoeld. Neem contact op met hetplaatselijke servicecentrum als de ventilator na het afkoelen van de oven Niet uitgaat.

18. installatie en onderhoud

INFORMATIECODES

CODE	PROBLEEM	OPLOSSING
5-01	Veiligheidsschakelaar. De oven blijft gedurende langearend aanstaan op de ingestelde temperatuur.	Zet de oven uit en neem het gerecht uit de oven. Laat de oven afkoelen voor u deze waargebuikt.
5E	Toets meer dan 10 seconden ingedrukt.	Bel de klantenservice van SAMSUNG.
-dE-	Geen scheidingsplaat. Scheidingsplaat Niet goed aangebracht.	Plaats de scheidingsplaat voor bovenste, onderste of dubbele modus. Verwijder de scheidingsplaat voor de enkelvoudige modus.
E-**1)	Een defect aan de oven kan slechte prestaties en veiligheidsproblemen veroorzaken. Staak direct het gebruik van de oven.	Bel de klantenservice van SAMSUNG.

1) ** staat voor elk willekeurig getal.

reiniging en verzorging

STOOMREINIGING (OPTIONEEL)

Als de oven vuil is en moet worden gereinigd, kunt u de ingebouwde stoomreinigingsfunctie gebruiken. Stoomreiniging is beschikbaar nadat de oven is afgekoeld.

1. Verwijder alle accessoires uit de oven.

2. Giet 400 ml water op de bodem van de oven.

3. Sluit de deur.

4. Zet de bedieningsknop op Stoomreiniging. Als u de functie voor stoomreinigen kiest, verschijnt 'SC' op het display en wordt automatisch de stoomreiniging gestart.

5. Wanneer het scherm begint te knipperen en een pieptoon klinkt, is de bewerking voltooid. Zet de bedieningsknop op Uit om de stoomreiniging te beëindigen.

6. Reinig de binnenkant van de oven met een zachte, droge doek.

Opmerkingen over stoomreiniging

• Wees voorzichtig met het openen van de deur voordat de stoomreiniging is beëindigd. Het water onderin is heet.
• Open de deur en verwijder het resterende water met een spons.
• Laat het restwater nooit gedurende langere tijd, bijvoorbeeld tot de volgende dag, in de oven staan.
• Reinig de binnenkant van de oven met een spons met een reinigingsmiddel of met een zachte borstel. Hardnekkig vuil kan worden verwijderd met een nylon schuursponsje.
• Kalkresten kunnen worden verwijderd met een spons met azijn.
• Gebruik een zachte doek en schoon water voor het reinigen van de binnenkant. Vergeet niet de doek onder de afdichtstrip van de ovendeur door te halen.
• Als de oven ernstig vervuild is, kan de procedure worden herhaald wanneer hij is afgekoeld.
• Wanneer de oven bijvoorbeeld ernstig vervuild is met vet, bijvoorbeeld na het roosteren of grillen, wordt aanbevolen dat u reinigingsmiddel op het hardnekkige vuil smeert voordat u de stoomreinigingsfunctie activeert.
• Laat de ovendeur na het reinigen 15° openstaan zodat het email van de binnenkant van de oven goed kan drogen.

20_reiniging en verzorging

SNEL DROGEN

1. Laat de ovendeur ongeveer 30° open staan.
2. Zet de bedieningsknop op de enkelvoudige modus.
3. Druk op de functietoets.
4. Selecteer de heteluchtstand met de selectieknop.
5. Stel een bereidingstijd van ongeveer vijf minuten en een temperatuur van 50°C in.
6. Schakel de oven aan het einde van deze periode uit.

KATALYTISCH GEËMAILLEERD OPPERVLAK (OPTIONEEL)

De afneembare behuizing is voorzien van een laag donkergrijs katalytisch email dat door de luchtdoorloop tijdens het gebruik van de heteluchtstand bedekt kan worden door olie en vet. Deze afzettingen worden verbrand bij oventemperaturen van 200°C en hoger, bijvoorbeeld tijdens het bakken of grillen. Hogere temperaturen resulteren in een snellere verbranding.

1. Verwijder alle accessoires uit de oven.
2. Reinig alle oppervlakken aan de binnenkant van de oven zoals beschreven in het gedeelte Handmatige reiniging.
3. Stel de oven zodanig dat zowel van boven als van onderen worden verwarmd.
4. Stel de temperatuur in op 250°C.
5. Laat de oven ongeveer een uur aanstaan. De duur hangt af van de mate van verontreiniging. Achtergebleven vuil zal bij elk gebruik van de oven op hoge temperaturen geleidelijk aan slijten.

HANDMATIGE REINIGING

LET OP: ZORG ERVOOR DAT DE OVEN EN HULPSTUKKEN ZIJN AFGEKOELD VOORDAT U BEGINT MET DE REINIGING

Binnenzijde van de oven

• Voor het schoonmaken van de binnenzijde van de oven gebruikt u een doek en een mild reinigingsmiddel of een warm sopje. Maak de afsluitstrippen niet met de hand schoon.
• Gebruik geen schuursponsjes.
• Gebruik gewone ovenreinigingsmiddelen om beschadiging van de geëmailleerde oppervlakken van de oven te voorkomen.
• Om hardnekkig vuil te verwijderen, gebruikt u een speciale ovenreiniger.

Gebruik geen schuurmiddelen, harde borstels, schuursponsjes of -doeken, staalwol, messen of andere ruwe middelen.

Buitenzijde van de oven

• Voor het schoonmaken van de buitenzijde van de oven gebruikt u een doek en een mild reinigingsmiddel of een warm sopje.
• Droog de oven met keukenpapier of een droge doek.
• Gebruik nooit schuursponsjes of bijtende of schurende reinigingsmiddelen.

Roestvrij stalen voorkant van de oven

• Gebruik geen staalwol, schuursponsjes of andere schurende middelen. Deze kunnen de toplaag beschadigen.

Aluminium voorkant van de oven

• Veeg het oppervlak voorzichtig schoon met een zachte schone doek of microvezeldoek en een mild glasreinigingsmiddel.

Onderdeel

Was de accessoires na elk gebruik af en droog ze af met een theedoek. Laat de accessoires zonodig 30 minuten in een sopje weken om het schoonmaken te vergemakkelijken.

Deurgootje

• Het deurgootje dient ter bescherming voor het opvangen van vocht wanneer de oven actief is. Reinig de deurgoot na bereiding.

DEUR VERWIJDEREN

Bij normaal gebruik mag de ovendeur niet worden verwijderd. Moet de ovendeur toch worden verwijderd, bijvoorbeeld voor reinigingsdoeleinden, gaat u als volgt te werk.

LET OP: De ovendeur is zwaar.

1. Open de deur en klap de clipjes bij beide scharnieren volledig open.

1. Sluit de deur ongeveer 70°. Pak de zijkanten van de ovendeur aan beide kanten stevig vast en trek de deur omhoog totdat deze uit de scharnieren kan worden genomen.

TERUGZETTEN: Voer de stappen 1 en 2 in omgekeerde volgorde uit.

HET DEURGLAS VERWIJDEREN

De ovendeur is voorzien van drie tegen elkaar geplaatste lagen glas. U kunt deze lagen glas uitnemen en reinigen.

1. Verwijder de twee schroeven aan de linker- en rechterkant van de deur.

1. Verwijder de afdekking en haal de eerste ruit uit de deur.

1. Licht de tweede ruit op en verwijder de twee rubberen ruithouders aan de bovenkant van de ruit. Reinig de ruiten met een sopje of met warm water en wrijf deze droog met een zachte droge doek.

TERUGZETTEN: Voer de stappen 1, 2 en 3 in omgekeerde volgorde uit.

Het deurglas verschilt per model.

Let bij het terugplaatsen van de binnenste ruit op de richting van de opdruk (zie hieronder).

22_reiniging en verzorging

geleiders (optioneel)

Beide geleiders moeten worden verwijderd als u de binnenkant van de oven wilt reinigen.

DE GELEIDERS VERWIJDEREN

1. Druk in het midden van het bovenste deel van de geleider.

1. Draai de geleider ongeveer 45 graden.

1. Licht de geleiders uit de twee gaten in de bodem.

Terugzetten: Voer de stappen 1, 2 en 3 in omgekeerde volgorde uit.

LAMP VERVANGEN

Gevaar voor elektrische schokken! Voordat u een van de lampen van de oven vervangt, moet u de volgende maatregelen nemen:

Schakel de oven uit. - Ontkoppel de oven van het lichtnet. - Bescherm de lamp en het glazen dekseltje door een doek op de bodem van de oven te leggen. - Lampen kunnen worden aangeschaft bij het SAMSUNG-servicecentrum.

Lamp aan de bovenkant van de oven

1. Verwijder het dekseltje door het linksom te draaien en verwijder de metalen ring en de platte ring. Reinig het glazen dekseltje. Indien nodig vervangt u de lamp met een 25 Watt, 230 V, 300 °C hittebestendige ovenlamp.
2. Reinig zonodig het glazen dekseltje, de metalen ring en de plaatring.
3. Zet de metalen ring en de plaatring op het glazen dekseltje.
4. Zet het glazen dekseltje dat u in stap 1 hebt verwijderd terug en draai het rechtsom om het op zijn plaats te zetten.

Zijlampje (optioneel)

1. Als u het glazen dekseltje wilt verwijderen, houdt u de onderste kant vast met een hand en steekt u een plat voorwerp zoals een mes tussen het glas en het frame.
2. Wip het dekseltje eruit.
3. Indien nodig vervangt u de lamp met een 25-40 Watt, 230 V, 300 °C hittebestendige ovenlamp.

Tip: Gebruik bij het vastpakken van een halogeenlampje altijd een doek om te voorkomen dat zweet van de vingers terechtkomt op het oppervlak van de lamp.

1. Plaats het glazen dekseltje terug.

CORRECTE VERWIJDERING VAN DIT PRODUCT (ELEKTRISCHE & ELEKTRONISCHE AFVALAPPARATUUR)

(Van toepassing in de Europese Unie en overige Europese landen met een apart inzamelingssysteem)

Dit merkteken op het product, de accessoires of het informatiemateriaal duidt erop dat het product en zijn elektronische accessoires (bv. lader, headset, USB-kabel) niet met ander huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd.

Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze deze artikelen milieuvriendelijk kunnen laten recyclen.

Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en zijn elektronische accessoires mogen niet met ander bedrijfsafval voor verwijdering worden gemengd.

24.geleiders

memo

memo

memo

SAMSUNG

VRAGEN OF OPMERKINGEN

LAND	BEL	OF BEZOEK ONS ONLINE OP
AUSTRIA	0810 - SAMSUNG(7267864, € 0.07/min)	www.samsung.com
BELGIUM	02-201-24-18	www.samsung.com/be (Dutch)www.samsung.com/be_fr (French)
DENMARK	70 70 19 70
FINLAND	030 - 6227 515
FRANCE	01 48 63 00 00
GERMANY	01805 - SAMSUNG (726-7864 € 0,14/Min)aus dem dt. Festnetz,aus dem Mobilfunk max. € 0,42/Min)
ITALIA	800-SAMSUNG (726-7864)
GREECE	80111-SAMSUNG (80111 726-7864) onlyfrom land line, ([phone]from mobile and land line
LUXEMBURG	261 03 710
NETHERLANDS	0900-SAMSUNG(0900-7267864) (€ 0,10/Min)
NORWAY	815-56 480
PORTUGAL	808 20-SAMSUNG (808 20 7267)
SPAIN	902 - 1 - SAMSUNG (902 172 678)
SWEDEN	0771 726 7864 (SAMSUNG)
SWITZERLAND	0848 - SAMSUNG(7267864,CHF 0.08/min)	www.samsung.com/chwww.samsung.com/ch_fr/(French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com
EIRE	0818 717100

Codenr.: DG68-00447F

Planet First

100% Gerecycled Papier
