GEBRUIKSAANWIJZING BVW96 BORETTI

BVW 96 GEBRUIKSAANWIJZING

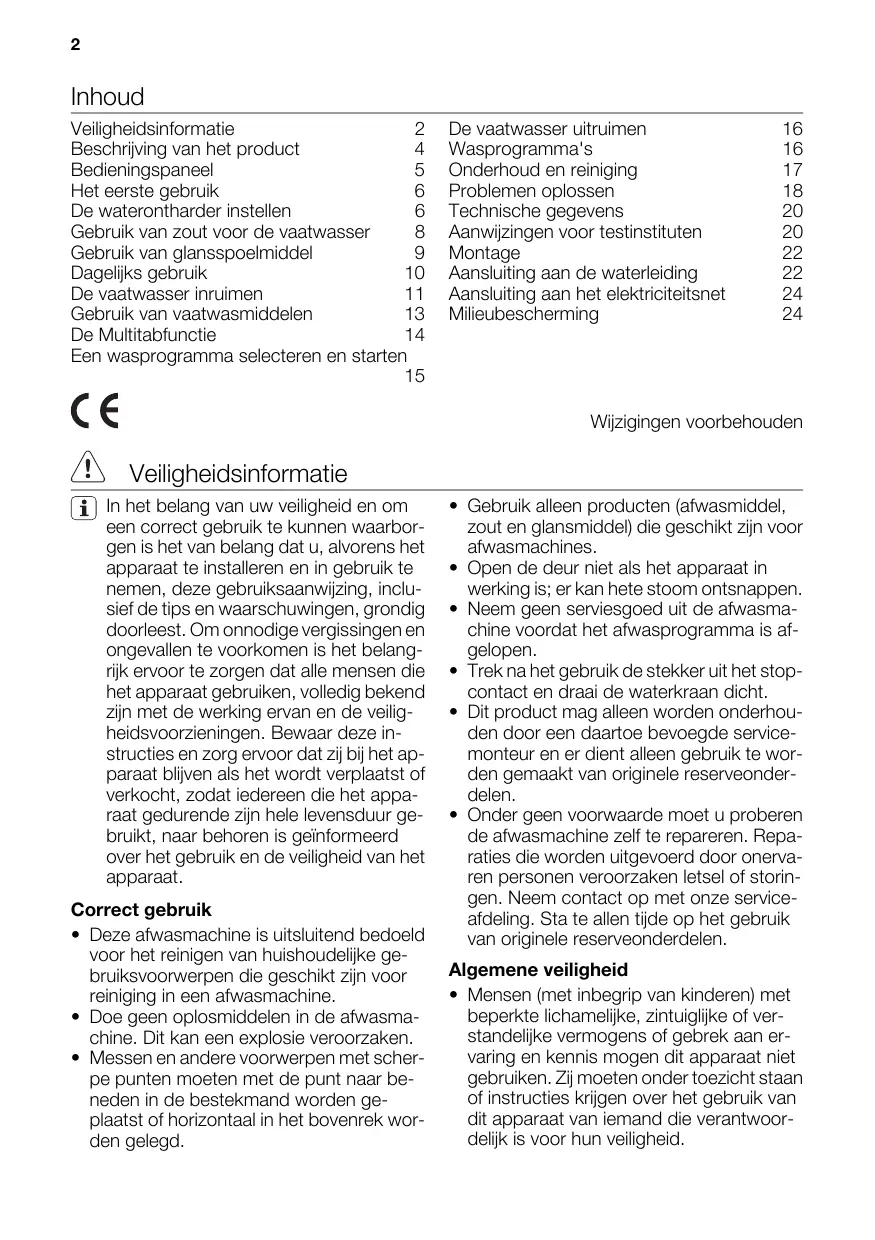

Inhoud Veiligheidsinformatie Beschrijving van het product Bedieningspaneel Het eerste gebruik De waterontharder instellen Gebruik van zout voor de vaatwasser Gebruik van glansspoelmiddel Dagelijks gebruik De vaatwasser inruimen Gebruik van vaatwasmiddelen De Multitabfunctie Een wasprogramma selecteren en starten

De vaatwasser uitruimen Wasprogramma's Onderhoud en reiniging Problemen oplossen Technische gegevens Aanwijzingen voor testinstituten Montage Aansluiting aan de waterleiding Aansluiting aan het elektriciteitsnet Milieubescherming

Wijzigingen voorbehouden Veiligheidsinformatie In het belang van uw veiligheid en om een correct gebruik te kunnen waarborgen is het van belang dat u, alvorens het apparaat te installeren en in gebruik te nemen, deze gebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en ongevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het apparaat gebruiken, volledig bekend zijn met de werking ervan en de veiligheidsvoorzieningen. Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als het wordt verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele levensduur gebruikt, naar behoren is geïnformeerd over het gebruik en de veiligheid van het apparaat. Correct gebruik

• Deze afwasmachine is uitsluitend bedoeld voor het reinigen van huishoudelijke gebruiksvoorwerpen die geschikt zijn voor reiniging in een afwasmachine.
• Doe geen oplosmiddelen in de afwasmachine. Dit kan een explosie veroorzaken.
• Messen en andere voorwerpen met scherpe punten moeten met de punt naar beneden in de bestekmand worden geplaatst of horizontaal in het bovenrek worden gelegd.

• Gebruik alleen producten (afwasmiddel, zout en glansmiddel) die geschikt zijn voor afwasmachines.
• Open de deur niet als het apparaat in werking is; er kan hete stoom ontsnappen.
• Neem geen serviesgoed uit de afwasmachine voordat het afwasprogramma is afgelopen.
• Trek na het gebruik de stekker uit het stopcontact en draai de waterkraan dicht.
• Dit product mag alleen worden onderhouden door een daartoe bevoegde servicemonteur en er dient alleen gebruik te worden gemaakt van originele reserveonderdelen.
• Onder geen voorwaarde moet u proberen de afwasmachine zelf te repareren. Reparaties die worden uitgevoerd door onervaren personen veroorzaken letsel of storingen. Neem contact op met onze serviceafdeling. Sta te allen tijde op het gebruik van originele reserveonderdelen. Algemene veiligheid
• Mensen (met inbegrip van kinderen) met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis mogen dit apparaat niet gebruiken. Zij moeten onder toezicht staan of instructies krijgen over het gebruik van dit apparaat van iemand die verantwoordelijk is voor hun veiligheid.

• Afwasmiddelen kunnen chemische brandwonden veroorzaken aan de ogen, de mond en de keel. Deze kunnen levensbedreigend zijn! Houd u aan de veiligheidsinstructies van de afwasmiddelfabrikant.
• Het water in uw afwasmachine is geen drinkwater. Resten van afwasmiddel kunnen nog in de machine aanwezig zijn.
• Zorg ervoor dat de deur van de afwasmachine altijd gesloten is als het apparaat niet wordt in- of uitgeruimd. Zo voorkomt u dat iemand over de open deur struikelt en zich bezeert.
• Ga niet op de open deur zitten of staan. De veiligheid van kinderen
• Dit apparaat is bestemd voor gebruik door volwassenen. Kinderen moeten in de gaten gehouden worden om te voorkomen dat zij met het apparaat gaan spelen..
• Houd alle verpakkingsmateriaal buiten het bereik van kinderen. Gevaar voor verstikking.
• Bewaar alle afwasmiddelen op een veilige plaats buiten het bereik van kinderen.
• Houd kinderen uit de buurt van de afwasmachine als de deur open staat. Installatie
• Controleer uw afwasmachine op eventuele transportschade. Sluit nooit een beschadigde machine aan. Neem contact op met

uw leverancier als de machine beschadigd is. Alle verpakkingsmaterialen moeten verwijderd worden voordat u het apparaat in gebruik neemt. Alle elektrische en loodgieterswerkzaamheden die nodig zijn voor de installatie van dit apparaat moeten worden uitgevoerd door een gekwalificeerd en competent persoon. Om veiligheidsredenen is het gevaarlijk wijzigingen aan te brengen in de specificaties of dit product op enigerlei wijze te modificeren. Gebruik de afwasmachine nooit als het aansluitsnoer of de waterslangen beschadigd zijn; of als het bedieningspaneel, het werkblad of de plint zodanig beschadigd zijn dat het inwendige van de machine vrij toegankelijk is. Raadpleeg onze serviceafdeling om gevaarlijke situaties te voorkomen. In de behuizing van de afwasmachine mogen geen gaten worden geboord ter voorkoming van schade aan hydraulische en elektrische onderdelen. Waarschuwing! Voor de aansluiting van elektriciteit en water dienen de instructies in de desbetreffende paragrafen nauwgezet te worden opgevolgd.

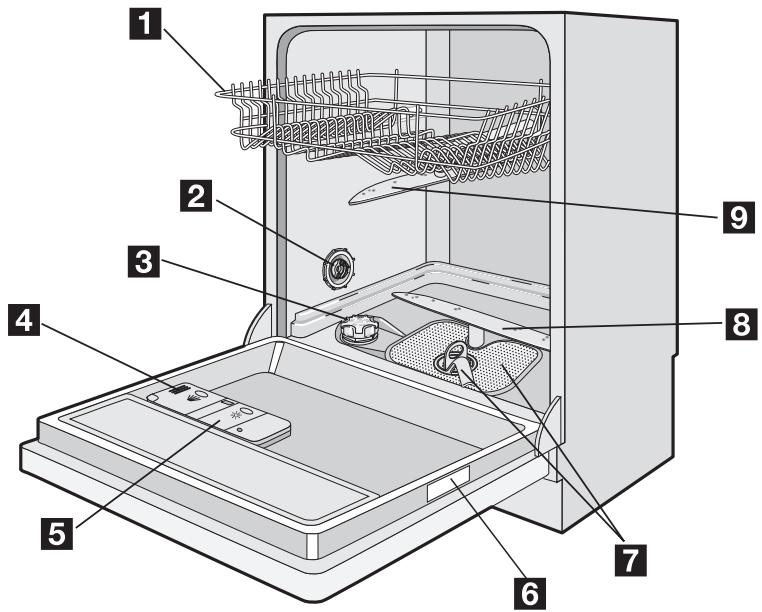

Beschrijving van het product 1 Bovenrek 2 Aanpassen van de instelling van de waterhardheid 3 Zoutreservoir 4 Afwasmiddeldoseerbakje 5 Glansmiddeldoseerbakje 6 Typeplaatje 7 Filters 8 Onderste sproeiarm 9 Bovenste sproeiarm Optisch signaal Als het afwasprogramma is gestart, schijnt er een puntvormig optisch signaal op de vloer, onder de deur van het apparaat. Als het apparaat hoger is ingebouwd en voorzien is van een meubeldeur, is het signaal niet langer zichtbaar. Optisch signaal Ononderbroken brandend rood licht Geeft het lopen van een afwasprogramma aan. Gaat aan als een programma start. Gaat uit als het afwasprogramma is afgelopen. Knipperend rood licht Geeft een storing van het apparaat aan.

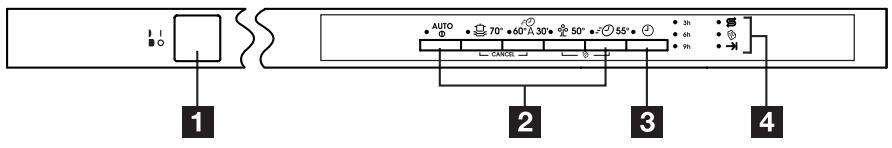

Aan-/uit-toets Programmakeuzetoetsen Toets uitgestelde start Controlelampjes Functietoetsen Controlelampjes Zout Gaat branden als het speciale zout op is. Multitab-functie Geeft het activeren/deactiveren aan van de Multitab-functie. (Zie "Multitab-functie"). Einde programma Gaat branden als het afwasprogramma is afgelopen. Heeft ook andere visuele signaleringsfuncties zoals: – het instellen van de waterontharder, – activering/deactivering van de glansmiddeldosering, – activering/deactivering van de geluidssignalen, – melden van een alarm als gevolg van storing van de machine. Toets uitgestelde start U kunt de start van een afwasprogramma 3, 6 of 9 uur uitstellen. Zie het hoofdstuk 'Een afwasprogramma selecteren en starten' voor het instellen van deze functie. Functietoetsen De volgende functies kunnen met behulp van deze toetsen worden geprogrammeerd:

• het instellen van het niveau van de waterontharder,
• een afwasprogramma of een lopende uitgestelde start annuleren,

• activering/deactivering van de Multitabfunctie,
• de glansmiddeldosering in- of uitschakelen wanneer de Multitab-functie actief is,
• geluidssignalen inschakelen/uitschakelen. Instelmodus Druk op de Aan-/uittoets. Het apparaat staat in de instelmodus als alle lampjes van de programmatoetsen branden. Het apparaat moet in de instelmodus staan voor de volgende handelingen:
• het kiezen van een afwasprogramma,

• het instellen van het niveau van de waterontharder,
• het in- of uitschakelen van de glansmiddeldosering,
• het in- of uitschakelen van de geluidssignalen, Druk op de Aan-/uittoets. Als een lampje van de programmatoetsen gaat branden, is het laatst uitgevoerde of geselecteerde programma nog steeds ingesteld. Om in dit geval terug te keren naar de instelmodus moet het programma worden geannuleerd. Een lopend programma annuleren
• Houdt tegelijkertijd de beide functietoetsen B en C, totdat alle lampjes van de programmatoetsen branden. Het programma is geannuleerd en de machine staat nu in de instelmodus. Geluidssignalen De geluidssignalen zijn bedoeld om aan te geven welke handelingen de afwasmachine aan het uitvoeren is. – het instellen van de waterontharder, – einde van het afwasprogramma, – melden van een alarm als gevolg van storing van de machine. In- en uitschakelen van de geluidssignalen

1. Druk op de Aan-/uittoets. Het apparaat

moet in de instelmodus staan.

2. Houd tegelijkertijd de functietoetsen B en

C ingedrukt, totdat de lampjes van de functietoetsen A, B en C beginnen te knipperen.

3. Druk op functietoets C,

– de lampjes van functietoetsen A en B gaan uit, – het lampje van functietoets C gaat knipperen, – en tegelijkertijd gaat het controlelampje einde programma aan. Er klinken geluidssignalen.

4. De geluidssignalen uitschakelen:

– druk op functietoets C, – het controlelampje einde programma gaat uit. De geluidssignalen gaan uit.

5. Om de bewerking op te slaan schakelt u

het apparaat uit. Om de geluidssignalen weer in te schakelen hoeft u alleen maar de bovenstaande instructies op te volgen totdat het controlelampje einde programma aan gaat. Fabrieksinstelling: Er klinken geluidssignalen De geluidssignalen kunnen worden uitgeschakeld. Het eerste gebruik Voordat u uw afwasmachine in gebruik neemt:

• Zorg ervoor dat de elektrische aansluiting en de wateraansluiting voldoen aan de installatie-instructies
• Verwijder alle verpakkingsmaterialen uit het inwendige van de machine
• De waterontharder instellen
• Giet 1 liter water in het zoutreservoir en vul het reservoir vervolgens met regenereerzout

• Vul het glansmiddeldoseerbakje Als u gebruik wilt maken van gecombineerde afwasmiddelblokjes zoals: ''3 in 1'', ''4 in 1'', ''5 in 1'' enz... dient u de Multitab-functie in te stellen. (Zie ''Multitab-functie''). De waterontharder instellen De afwasmachine is uitgerust met een waterontharder die is ontworpen om mineralen en zouten uit het leidingwater te verwijderen die een schadelijk of negatief effect zouden hebben op de werking van het apparaat. Hoe hoger het gehalte van deze mineralen en zouten is, des te harder is het water. De hardheid van water wordt gemeten in equivalente eenheden, Duitse hardheid (°dH), Franse hardheid (°TH) en mmol/l (millimol per

liter - internationale eenheid voor de hardheid van water). De ontharder moet worden ingesteld in overeenstemming met de hardheid van het water in uw omgeving. Uw waterleidingbedrijf kan u informeren over de hardheid van het water in uw woonplaats. De waterontharder moet op beide manieren worden ingesteld: handmatig, met behulp van de waterhardheidstoets en elektronisch. Aanpassen van de waterhardheidsinstelling Waterhardheid Gebruik van zout °dH °TH mmol/l handmatig elektronisch

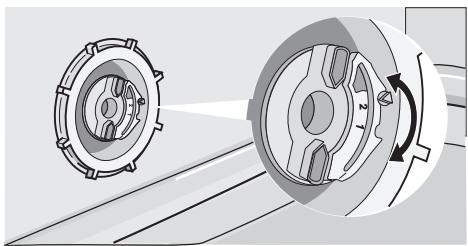

niveau 1 nee Handmatig instellen De afwasmachine wordt in de fabriek ingesteld op stand 2.

1. Open de deur van de afwasmachine.

2. Neem het onderrek uit de afwasmachine.

3. Zet de waterhardheidstoets in stand 1 of

4. Plaats het onderrek terug.

Elektronisch instellen Het apparaat is in de fabriek ingesteld op stand 5.

1. Druk op de Aan-/uittoets. Het apparaat

moet in de instelmodus staan.

2. Houd tegelijkertijd de functietoetsen B en

C ingedrukt, totdat de lampjes van de functietoetsen A, B en C beginnen te knipperen.

3. Druk op functietoets A

– de lampjes van functietoetsen B en C gaan uit, – het lampje van functietoets A blijft knipperen, – tegelijkertijd begint begint het controlelampje einde programma te knipperen, – en kan een reeks onderbroken geluidssignalen gehoord worden. Het huidige niveau wordt aangegeven door het aantal keren dat het controlelampje Einde programma knippert en door de onderbroken geluidssignalen. Voorbeelden: – 5 knipperingen / 5 onderbroken geluidssignalen, onderbreking, 5 knipperingen / 5 onderbroken geluidssignalen, onderbreking = niveau 5 – 6 knipperingen / 6 onderbroken geluidssignalen, onderbreking, 6 knipperingen / 6 onderbroken geluidssignalen, onderbreking = niveau 6

4. Druk op functietoets A om het niveau te

wijzigen. Elke keer dat deze toets wordt ingedrukt, wordt het niveau gewijzigd.

(Zie de tabel voor de selectie van het nieuwe niveau). Voorbeelden: – Als het huidige niveau 6 is, wordt door toets A één keer in te drukken, niveau 5 geselecteerd, – als het huidige niveau 10 is, wordt door toets A één keer in te drukken, niveau 1 geselecteerd.

5. Om de bewerking op te slaan schakelt u

het apparaat uit. Gebruik van zout voor de vaatwasser Waarschuwing! Gebruik alleen zout dat specifiek is bestemd voor gebruik in afwasmachines. Alle andere soorten zout die niet specifiek zijn ontwikkeld voor gebruik in een afwasmachine, in het bijzonder tafelzout, zullen schade toebrengen aan de waterontharder. Vul alleen zout bij vlak voordat u een van de volledige afwasprogramma's gaat starten. Hiermee wordt voorkomen dat gemorste zoutkorrels of zout water enige tijd op de bodem van de machine achterblijven, hetgeen corrosie kan veroorzaken. Vullen:

1. Open de deur, neem het onderrek uit de

machine en schroef het deksel van het zoutreservoir los door het tegen de wijzers van de klok in te draaien.

2. Giet 1 liter water in het reservoir (dit is

alleen nodig als de machine de eerste keer met zout wordt gevuld) .

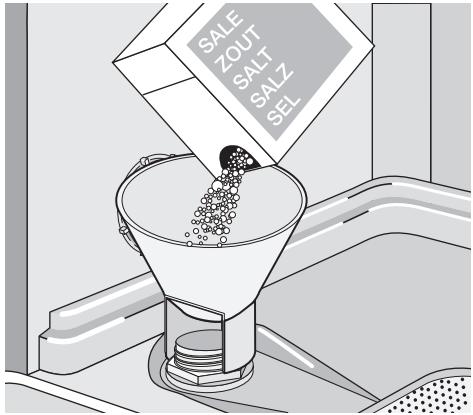

3. Giet met behulp van de bijgeleverde

trechter zout in het reservoir totdat het vol is.

4. Plaats het deksel terug en zorg er voor

dat er geen zoutresten achterblijven op de schroefdraad of op de pakking.

5. Draai het deksel goed vast door het met

de klok mee te draaien tot de aanslag (u hoort een klik). Maak u geen zorgen als er bij het vullen met zout water uit de vulopening stroomt, dit is heel normaal. Het zoutcontrolelampje kan een paar uur blijven branden nadat het zout is bijgevuld. Als u gebruik maakt van zout dat minder snel oplost, kan dit nog langer duren. De werking van het apparaat wordt niet beïnvloed.

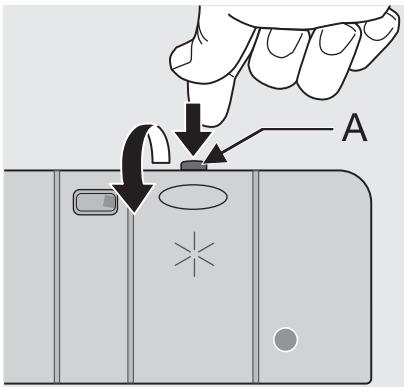

Gebruik van glansspoelmiddel Waarschuwing! Gebruik alleen merkglansmiddelen voor afwasmachines. Vul het glansmiddeldoseerbakje nooit met andere middelen (bijv. afwasmachinereinigingsmiddel, vloeibaar afwasmiddel). Dit zou het apparaat beschadigen. Glansmiddel zorgt ervoor dat het serviesgoed grondig wordt gespoeld en vrij van vlekken en strepen opdroogt. Glansmiddel wordt tijdens de laatste keer spoelen automatisch gedoseerd.

1. Open het reservoir door op de ontgrendelknop (A) te drukken.

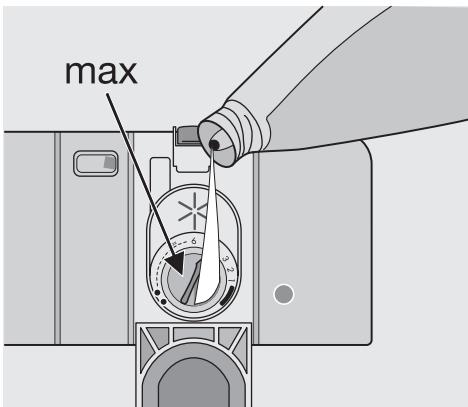

2. Giet glansmiddel in het reservoir. Het

maximale vulniveau wordt aangegeven door "max". Het doseerbakje bevat ongeveer 110 ml glansmiddel, voldoende voor tussen de 16 en 40 afwascycli, afhankelijk van de ingestelde dosering.

3. Zorg ervoor dat het deksel na het vullen

goed wordt gesloten. Neem eventueel bij het vullen gemorst glansmiddel op met een absorberende doek om de volgende keer als u een programma draait buitensporige schuimvorming te voorkomen. Stel de dosering van het glansmiddel in overeenstemming met de bereikte eind- en droogresultaten in met behulp van de 6-standenschakelaar (stand 1 minimumdosering, stand 6 maximumdosering). De dosering wordt in de fabriek ingesteld op stand 4. Verhoog de dosering als er na afloop van het programma waterdruppels of kalkvlekken op het serviesgoed achterblijven. Verlaag de dosering als er kleverige witachtige strepen op het serviesgoed achterblijven of een blauwzweem op glaswerk of op de lemmeten van messen.

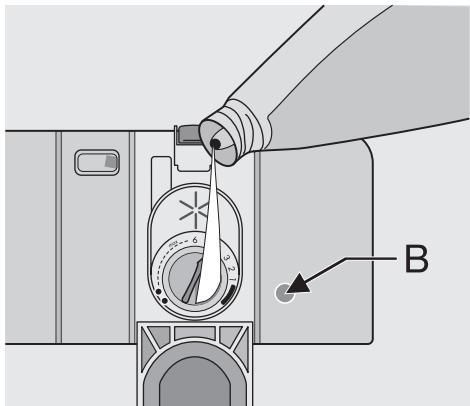

Als het reservoir vol is wordt de glansmiddelindicator (B) helder. Dagelijks gebruik

• Controleer of het nodig is regenereerzout of glansmiddel bij te vullen.
• Plaats bestek en serviesgoed in de afwasmachine.
• Afwasmiddel doseren.
• Selecteer een programma dat geschikt is voor het bestek en het serviesgoed.
• Start het afwasprogramma. Handige aanwijzingen en tips Sponzen, huishoudtextiel en voorwerpen die water kunnen absorberen mogen niet in de afwasmachine worden gereinigd.
• Voordat u het serviesgoed in de machine plaatst, dient u: – alle voedselresten en rommel te verwijderen. – Laat aangebakken etensresten in pannen eerst inweken
• Let bij het plaatsen van serviesgoed en bestek op de volgende punten: – Borden en bestek mogen de draaibeweging van de sproeiarmen niet belemmeren. – Plaats holle voorwerpen zoals kopjes, glazen, pannen, enz. met de opening naar beneden zodat ze niet vol water lopen. – Borden en bestek mogen niet in elkaar liggen of elkaar bedekken. – Zorg er ter voorkoming van schade aan glaswerk voor dat glazen elkaar niet raken. – Leg kleine voorwerpen in de bestekmand.
• Voorwerpen van kunststof en pannen met teflon hebben de neiging waterdruppels vast te houden; deze voorwerpen drogen niet zo goed als voorwerpen van porselein en staal.
• Lichte voorwerpen (kunststofbakjes enz.) moeten in het bovenrek worden geplaatst en zo worden neergezet dat ze niet kunnen bewegen.

Het volgende serviesgoed en bestek is voor reiniging in de afwasmachine niet geschikt: in beperkte mate geschikt:

• bestek met houten, hoornen, porseleinen of pa- • Reinig aardewerk alleen in de afwasmachine als relmoeren handgrepen. het door de fabrikant specifiek wordt geken• voorwerpen van kunststof die niet hittebestenmerkt als afwasmachinebestendig. dig zijn.
• Geglazuurde dessins kunnen vervagen als ze
• ouder bestek met gelijmde onderdelen die niet vaak in de afwasmachine gewassen worden. hittebestendig zijn.
• Zilveren en aluminium hebben de neiging om
• gelijmd bestek of gelijmde borden. tijdens het reinigen te verkleuren: Etensresten,
• tinnen of koperen voorwerpen. bijv. eiwit, eierdooier en mosterd, veroorzaken
• glaswerk van loodkristal. op zilver vaak verkleuring en vlekken. Verwijder
• gemakkelijk roestende stalen voorwerpen. etensresten dan ook onmiddellijk van zilver, als
• houten schotels. dit niet meteen na gebruik wordt afgewassen.

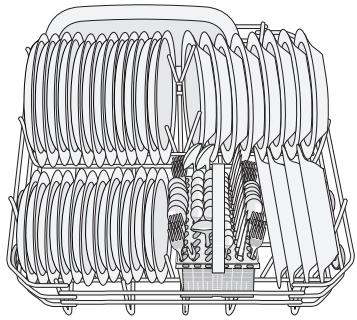

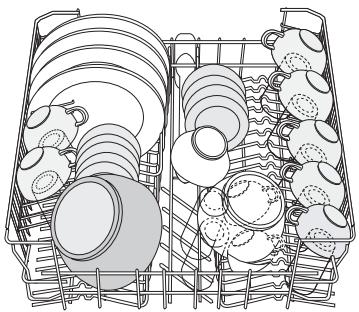

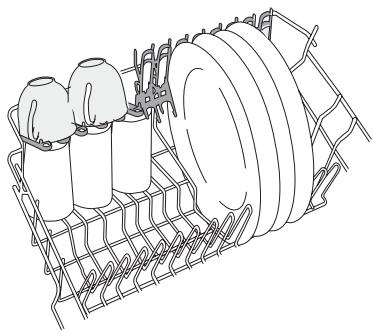

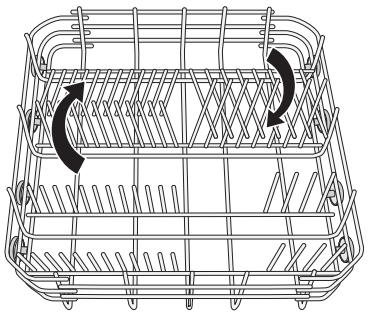

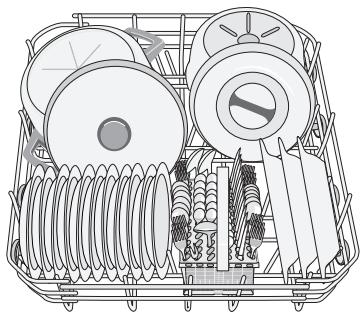

• voorwerpen gemaakt van synthetische vezels. De vaatwasser inruimen Het onderrek Het onderrek is geschikt voor steelpannen, deksels, borden, slakommen, bestek, enz. Dekschalen en grote deksels moeten langs de rand van het rek worden gerangschikt om te garanderen dat de sproeiarmen vrij kunnen draaien. De bestekmand Rechtop geplaatste lange messen zijn een potentieel gevaar. Lang en/of scherp snijgereedschap zoals bijvoorbeeld vleesmessen moeten horizontaal in het bovenrek worden gelegd. Pas op bij het plaatsen of uitnemen van scherpe voorwerpen zoals messen. Plaats vorken en lepels in de uitneembare bestekmand met de handgrepen naar beneden en messen met de handgrepen naar boven gericht. U kunt de rijen met punten in het onderrek laten zakken om ruimte te maken voor potten, pannen en schalen.

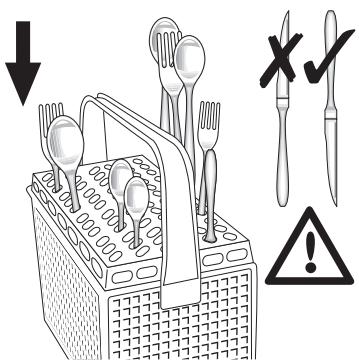

Als de handgrepen onder de bestekmand uitsteken en de onderste sproeiarm in zijn beweging belemmeren, dient het bestek met de handgrepen omhoog te worden geplaatst. Meng lepels met ander bestek om te voorkomen dat zij aan elkaar kleven. Voor de beste resultaten raden wij u aan gebruik te maken van de bestekroosters (indien de grootte en afmetingen van het bestek dit toelaten). Glazen met een lange voet kunnen ondersteboven in de kopjesrekken worden geplaatst. Voor hogere voorwerpen kunnen de kopjesrekken worden opgeklapt. Controleer alvorens de deur te sluiten of de sproeiarmen vrij kunnen ronddraaien. De hoogte van het bovenrek aanpassen Als er zeer grote borden moeten worden afgewassen, kunt u deze in het onderrek plaatsen nadat u het bovenrek in zijn hoogste positie hebt geplaatst. Bovenrek Het bovenrek is geschikt voor borden (tot een diameter van 26 cm), slakommen, kopjes, glazen, potten en deksels. Plaats voorwerpen zo op en onder de kopjesrekken dat het water alle oppervlakken kan bereiken. Zet borden alleen in het achterste gedeelte van het bovenrek. Laat ze naar voren kantelen. Maximale hoogte van borden in het onderrek bovenrek onderrek Met bovenrek in hoogste stand 22 cm 33 cm Met bovenrek in laagste stand 26 cm 29 cm Ga als volgt te werk om het bovenrek in zijn hoogste stand te zetten:

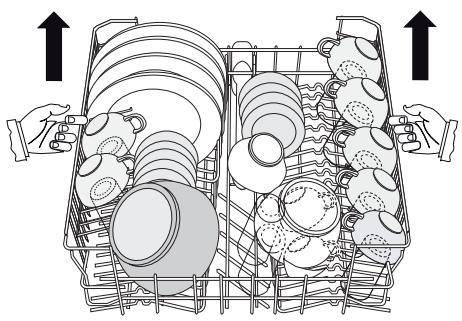

1. Trek het rek tot de aanslag naar buiten.

2. Til beide kanten voorzichtig op totdat het

mechanisme vastklikt en het rek stabiel is.

1. Trek het rek tot de aanslag naar buiten.

2. Til beide kanten voorzichtig op en laat het

mechanisme langzaam terug naar beneden zakken, terwijl u het blijft vasthouden. Zet het rek nooit aan een enkele kant naar boven of beneden Als het rek zich in de bovenste stand bevindt, adviseren wij u de kopjesrekken in te stellen op de onderste positie. Ga als volgt te werk om het rek in zijn oorspronkelijke stand te laten zakken: Sluit na het vullen van het apparaat altijd de deur, want een open deur kan gevaarlijk zijn. Gebruik van vaatwasmiddelen Gebruik uitsluitend afwasmiddelen die specifiek zijn bedoeld voor gebruik in afwasmachines. Neem de aanbevelingen van de fabrikant voor dosering en bewaren op de verpakking van het afwasmiddel in acht. Het gebruik van niet meer dan de juiste hoeveelheid afwasmiddel draagt bij aan minder milieuverontreiniging.

3. Alle programma's met voorwas hebben

een extra dosering afwasmiddel nodig (5/10 g) dat in het afwasmiddelbakje voor de voorwas (2) moet worden gedaan. Deze dosering wordt gebruikt tijdens de voorwasfase. Bij gebruik van afwasmiddeltabletten; plaats het tablet in vak (1)

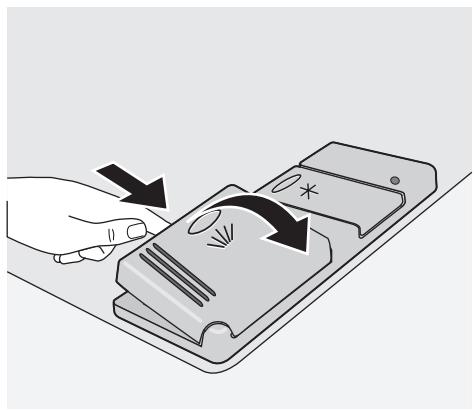

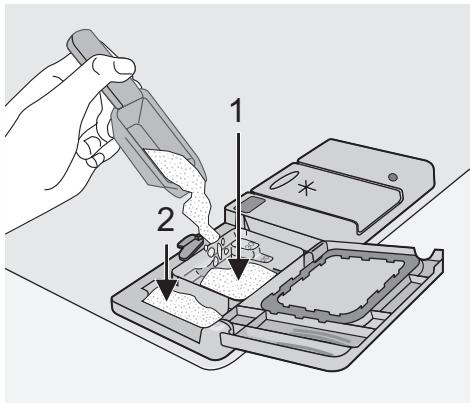

2. Vul het afwasmiddelbakje (1) met afwasmiddel. De markering geeft de doseerniveaus aan:

4. Sluit het deksel en druk totdat het op zijn

plaats klikt. Afwasmiddeltabletten van verschillende fabrikanten lossen niet allemaal even snel op. Daarom bereiken bepaalde afwasmiddeltabletten tijdens korte programma's niet hun volledige reinigingswerking. Kies daarom bij het gebruik van afwasmiddeltabletten lange programma's, om ervoor te zorgen dat tabletresten volledig worden verwijderd. De Multitabfunctie Dit apparaat is uitgerust met de "Multitabfunctie", waarmee "Multitab" combitabletten gebruikt kunnen worden. Dit zijn producten met een gecombineerde reinigings-, glans- en zoutfunctie. Ook kunnen deze verschillende andere middelen bevatten afhankelijk van de soort tabletten die u kiest ("3 in 1", "4 in 1", "5 in 1" etc...). Controleer of deze producten geschikt zijn voor uw waterhardheid. Zie de instructies van de fabrikant. Als deze functie is geselecteerd blijft hij ook actief gedurende de volgende afwasprogramma's. Met de selectie van deze functie wordt de toevoer van glansmiddel en zout vanuit de desbetreffende reservoirs automatisch stopgezet en wordt tevens het controlelampjes voor zout uitgeschakeld. Bij gebruik van de "Multitab functie" kan de duur van de cyclus veranderen. Schakel de ''Multitab-functie'' voor het begin van een afwasprogramma in of uit. Als het programma loopt, kan de "Multitab-functie" niet meer worden gewijzigd. Als u de "Multitab-functie" wilt uitschakelen, moet u eerst het ingestelde programma annuleren en vervolgens de "Multitab-functie". In dat geval moet u opnieuw een programma (inclusief gewenste opties) instellen. In-/uitschakeling van de Multitabfunctie Houd de twee Multitab-toetsen (functietoetsen D en E) gelijktijdig ingedrukt, tot het Mul- titab-indicatielampje gaat branden. Dit betekent dat de functie actief is. Om de functie uit te schakelen dient u opnieuw deze twee toetsen in te drukken tot het desbetreffende controlelampje van het symbool van de "Multitab-functie" uitgaat. Als u niet tevreden bent over het droogresultaat adviseren wij u:

1. het glansmiddeldoseerbakje te vullen met glansmiddel.

2. de glansmiddeldosering te activeren.

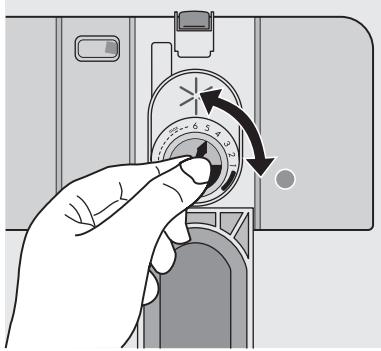

3. de dosering van het glansmiddel in te

• De glansmiddeldosering kan alleen worden in- of uitgeschakeld als de "Multitab-functie" actief is. Activering/deactivering van de glansmiddeldosering

1. Druk op de aan/uit toets. De afwasmachine moet in de instelmodus staan.

2. Houd tegelijkertijd de functietoetsen B en

C ingedrukt, tot de lampjes van de functietoetsen A , B en C beginnen te knipperen.

3. Druk op functietoets B , de lampjes van

de functietoetsen A en C gaan uit, terwijl het lampje van functietoets B blijft knipperen.

4. Om de glansmiddeldosering te activeren,

drukt u opnieuw op toets B , het controlelampje Einde gaat branden, om aan te geven dat de glansmiddeldosering geactiveerd is.

5. Schakel om de bewerking vast te leggen

de afwasmachine uit door op de aan/uit toets te drukken.

6. Om de glansmiddeldosering weer uit te

schakelen dient u de instructies hierboven op te volgen totdat het controlelampje Einde uitgaat. Als u besluit weer over te gaan op het gebruik van de standaardafwasmiddelen adviseren wij u:

1. de "Multitab-functie" uit te schakelen.

2. het zoutreservoir en het glansmiddeldoseerbakje opnieuw te vullen.

3. de waterhardheid op de hoogste

stand in te stellen en zonder serviesgoed een afwasprogramma te draaien.

4. de waterhardheid in te stellen in

overeenstemming met de hardheid van het water in uw omgeving.

5. de glansmiddeldosering in te stellen.

Een wasprogramma selecteren en starten Selecteer het afwasprogramma en de uitgestelde start met de deur enigszins geopend. De start van het programma of het aftellen voor de uitgestelde start begint pas nadat de deur is gesloten. Tot dat moment kunnen de instellingen nog worden gewijzigd

1. Controleer of de rekken juist zijn geladen

en of de sproeiarmen vrij kunnen draaien.

2. Controleer of de waterkraan is geopend.

3. Druk op de aan-/uit-toets. De afwasmachine moet in de instelmodus staan.

4. Druk op de toets die correspondeert met

het gewenste programma (zie tabel "afwasprogramma's"). Het controlelampje van het geselecteerde programma gaat branden. Sluit de deur van de afwasmachine, het programma start automatisch. Het programma instellen en starten met "uitgestelde start"

1. Druk na het kiezen van het programma

de toets uitgestelde start in, tot het overeenkomstige controlelampje van het gewenste aantal uren (3u, 6u of 9u) begint te knipperen. – Het controlelampje uitgestelde start gaat branden.

2. Sluit de deur van de afwasmachine, het

aftellen start automatisch.

3. Het aftellen vindt plaats in stappen van 3

4. Als de uitgestelde start is verstreken, start

het programma automatisch. – Het controlelampje van de uitgestelde start gaat uit. Het openen van de deur onderbreekt het aftelproces. Sluit de deur; het aftellen gaat verder vanaf het punt waar het werd onderbroken. Waarschuwing! Onderbreek of annuleer een lopend afwasprogramma ALLEEN als het absoluut noodzakelijk is. Let op! Als de deur wordt geopend kan hete stoom vrijkomen. Open de deur voorzichtig. Een lopend afwasprogramma onderbreken

• Open de deur van de afwasmachine; het programma stopt. Sluit de deur; het programma gaat verder waar het was onderbroken. Een afwasprogramma of een lopende uitgestelde start annuleren
• Houdt tegelijkertijd de beide functietoetsen B en C, totdat alle lampjes van de programmatoetsen branden.
• Bij het annuleren van een uitgestelde start wordt ook het ingestelde afwasprogramma geannuleerd. In dit geval moet u het afwasprogramma opnieuw instellen.
• Als er een nieuw afwasprogramma moet worden gekozen, controleer dan of er afwasmiddel in het doseerbakje zit.

Einde van het afwasprogramma De afwasmachine stopt automatisch en een geluidssignaal laat u weten dat het programma is afgelopen.

1. Open de deur van de afwasmachine.

– Het lampje einde programma brandt. – Het controlelampje van het zojuist beeindigde programma blijft branden.

2. Schakel de afwasautomaat uit.

3. Open de deur van de afwasmachine, laat

hem op een kier staan en wacht een paar minuten voordat u het serviesgoed uit de machine haalt. Dit zal dan al enigszins zijn afgekoeld en ook beter zijn gedroogd. De vaatwasser uitruimen

• Hete borden zijn gevoelig voor stoten. Het is daarom raadzaam het serviesgoed eerst te laten afkoelen alvorens de machine uit te ruimen.
• Ruim eerst het onderrek en dan het bovenrek uit; hiermee voorkomt u dat er water van het bovenrek op het serviesgoed in het onderrek druppelt.
• Er kan water op de zijkanten en de deur van de afwasmachine ontstaan omdat roestvrij staal uiteindelijk koeler zal worden dan het serviesgoed. Als het afwasprogramma is afgelopen is het raadzaam de stekker uit het stopcontact te trekken en de kraan dicht te draaien. Wasprogramma's Afwasprogramma's Programma

70° 60° gedurende 30' 2) 50° 3) Mate van vervuiling Soort serviesgoed Beschrijving programma Alles Serviesgoed, bestek, potten en pannen Voorwas Hoofdwas tot 45 °C of 70 °C 1 of 2 tussentijdse spoelgangen Laatste spoelgang Drogen Sterk vervuild Serviesgoed, bestek, potten en pannen Voorwas Hoofdwas tot 70°C 2 tussentijdse spoelgangen Laatste spoelgang Drogen Normaal of licht vervuild Serviesgoed en bestek Hoofdwas tot 60°C Laatste spoelgang Normaal vervuild Serviesgoed en bestek Voorwas Hoofdwas tot 50°C 1 tussentijdse spoelgang Laatste spoelgang Drogen Licht vervuild Serviesgoed en bestek Hoofdwas tot 55 °C 1 tussentijdse spoelgang Laatste spoelgang

1) Tijdens het AUTO afwasprogramma wordt de hoeveelheid vuil op het serviesgoed bepaald door de

troebelheid van het water. De programmaduur en het water- en energieverbruik kunnen variëren. Dit hangt af van het feit of het apparaat geheel of gedeeltelijk is gevuld en of het servies licht of sterk is vervuild. De temperatuur van het water wordt automatisch ingesteld tussen 45 °C en 70 °C.

2) Ideaal voor gebruik bij een gedeeltelijk gevulde afwasmachine. Dit is het perfecte dagelijkse

programma, speciaal bedoeld voor een gezin bestaande uit 4 personen om alleen het serviesgoed van het ontbijt en het avondeten af te wassen.

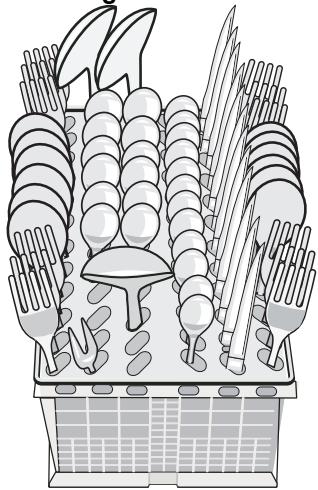

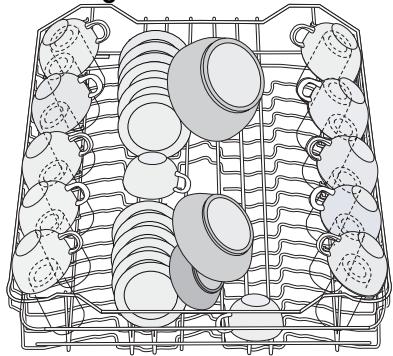

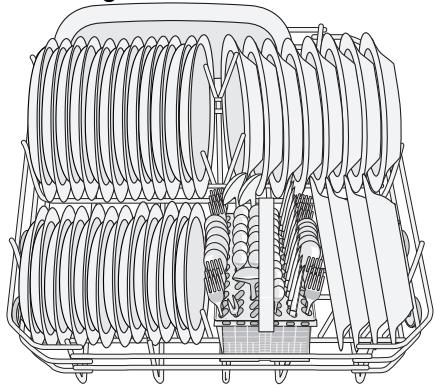

3) Testprogramma voor testinstanties.

Verbruikswaarden Programma 70° 60° gedurende Duur (in minuten) Energieverbruik (kWh) Water (in liters)

30' 50° 55° De verbruikswaarden zijn bedoeld als richtlijn en zijn afhankelijk van de druk en de temperatuur van het water, maar ook van de variaties in de netspanning en de hoeveelheid serviesgoed. Onderhoud en reiniging De filters reinigen De filters moeten van tijd tot tijd worden gecontroleerd en gereinigd. Vuile filters beïnvloeden het afwasresultaat negatief. Waarschuwing! Zorg ervoor dat de machine is uitgeschakeld voordat de filters worden schoongemaakt.

1. Open de deur, neem het onderrek uit de

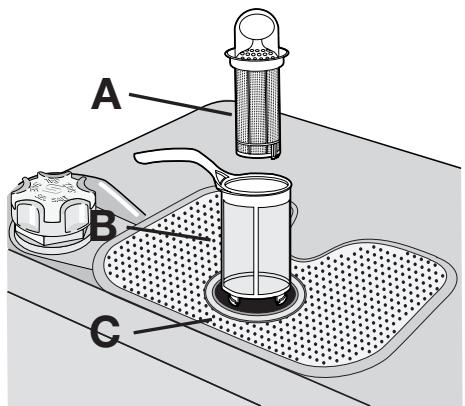

2. Het filtersysteem van de afwasmachine

bestaat uit een grof filter (A), een microfilter (B) en een plat filter (C).

4. Pak het grof filter (A) beet bij de greep en

verwijder het microfilter (B).

5. Maak alle filters onder stromend water

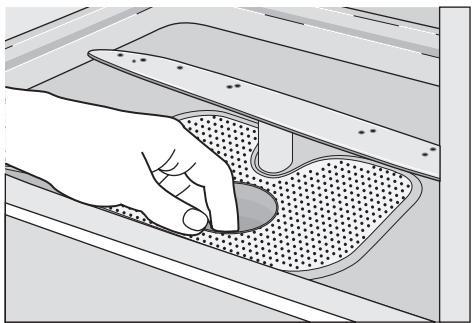

6. Verwijder het platte filter (C) uit de bodem

van het wascompartiment en maak beide kanten grondig schoon.

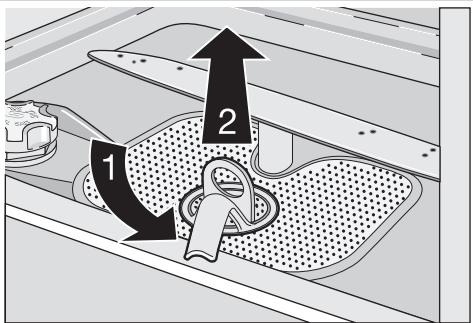

3. Ontgrendel het filtersysteem met behulp

van de hendel op het microfilter. Draai de greep ongeveer een kwartslag naar links en verwijder het filtersysteem

7. Plaats het platte filter (C) terug in de bodem van het wascompartiment en verzeker u ervan dat hij perfect past.

8. Plaats het grof filter (A) in het microfilter

(B) en druk ze tegen elkaar.

9. Breng de filtercombinatie terug op zijn

plaats en vergrendel het geheel door de hendel tot de aanslag met de wijzers van de klok mee te draaien. Zorg er tijdens dit proces voor dat het platte filter (C) niet boven de bodem van het wascompartiment uitsteekt. Gebruik de afwasmachine NOOIT zonder filters. Een onjuiste terugplaatsing en bevestiging van de filters heeft slechtere afwasresultaten tot gevolg en kan leiden tot schade aan het apparaat. Probeer NOOIT de sproeiarmen te verwijderen. Als etensresten de openingen in de sproeiarmen hebben verstopt, verwijder deze dan met een cocktailprikker. Buitenkant Reinig de buitenoppervlakken van de machine en het bedieningspaneel met een vochtige zachte doek. Gebruik - indien nodig - alleen neutrale reinigingsmiddelen. Gebruik nooit schurende producten, schuursponsjes of oplosmiddelen (aceton, trichlooretheen, enz.). De binnenkant van de machine reinigen Zorg ervoor dat de afdichtingsrubbers rondom de deur en het afwasmiddelbakje en glansmiddeldoseerbakje regelmatig met een vochtige doek worden gereinigd. Wij adviseren eenmaal per 3 maanden een afwasprogramma voor ernstig vervuild serviesgoed te draaien met afwasmiddel, maar zonder serviesgoed. Als de afwasmachine langere tijd niet wordt gebruikt Als u de afwasmachine gedurende langere tijd niet gebruikt, adviseren wij u:

1. de stekker uit het stopcontact te trekken

en de kraan dicht te draaien.

2. de deur op een kier te zetten om de vorming van onaangename geurtjes te voorkomen.

3. het inwendige van de machine leeg en

schoon te houden. Voorzorgsmaatregelen bij vorst Zet de machine niet op een plaats waar de temperatuur lager is dan 0 °C. Als het toch niet anders kan, maak de machine leeg, sluit de deur, ontkoppel de watertoevoerleiding en laat deze leeglopen. De machine verplaatsen Als u de machine moet verplaatsen (bij verhuizing, enz.):

1. trek de stekker uit het stopcontact.

2. draai de waterkraan dicht.

3. verwijder de watertoevoer- en -afvoerslang.

4. trek de machine samen met de slangen

naar voren. Vermijd kantelen van de machine tijdens het vervoer. Problemen oplossen De afwasautomaat start niet of stopt als hij bezig is. Bepaalde problemen zijn het gevolg van een gebrek aan eenvoudig onderhoud of onoplettendheid en kunnen zonder de inschakeling van een monteur worden opgelost met behulp van de in de tabel hieronder beschreven aanwijzingen. Open de deur en schakel de machine uit, voer de volgende voorgestelde corrigerende handelingen uit.

Storingscodes en storing Mogelijke oorzaak en oplossing

• Voortdurend knipperen van het controlelampje programma bezig
• controlelampje einde programma knippert één keer
• onderbroken geluidssignaal Het apparaat wordt niet gevuld met water

• De waterkraan is verstopt of aangezet met kalkaanslag. Maak de waterkraan schoon.
• De waterkraan is dicht. Draai de waterkraan open.
• Het filter (indien aanwezig) in de wateraanvoerslang is verstopt. Maak het filter schoon.
• De watertoevoerslang is niet juist geplaatst of is gebogen of geknikt. Controleer de aansluiting van de wateraanvoerslang.

• Voortdurend knipperen van het controlelampje • De gootsteenafvoer is geblokkeerd. programma bezig Ontstop de gootsteenafvoer.
• controlelampje einde programma knippert twee • De waterafvoerslang is niet juist geplaatst of is keer gebogen of geknikt.
• onderbroken geluidssignaal Controleer de aansluiting van de waterafvoersHet apparaat pompt geen water weg lang.
• Voortdurend knipperen van het controlelampje programma bezig
• controlelampje einde programma knippert drie keer
• onderbroken geluidssignaal Anti-overstromingsinrichting is geactiveerd

• Draai de waterkraan dicht en neem contact op met onze service-afdeling. Het programma begint niet

• De deur van de afwasmachine is niet goed gesloten. Sluit de deur.
• De stekker zit niet in het stopcontact. Steek de stekker in het stopcontact
• De zekering in de meterkast is doorgebrand. Vervang de zekering.
• Uitgestelde start is ingesteld. Annuleer de uitgestelde start als het serviesgoed direct moet worden afgewassen. Als u deze controles hebt uitgevoerd, dient u het apparaat in te schakelen en de deur te sluiten. Het programma gaat verder op het punt waar het was onderbroken. Als de storing of storingscode zich opnieuw voordoet, dient u contact op te nemen met onze service-afdeling. Voor andere, niet in de bovenstaande tabel beschreven storingscodes dient u ook contact op te nemen met onze service-afdeling. Houd als u contact opneemt met onze service-afdeling de volgende gegevens bij de hand: model (Mod.), productnummer (PNC) en serienummer (S.N.). Deze informatie is te vinden op het typeplatje aan de zijkant van de deur van de afwasmachine. Wij adviseren u deze nummers hier te noteren zodat u ze altijd bij de hand hebt: Model. : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Productnummer : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Serienummer. : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Het afwasresultaat is niet bevredigend De borden zijn niet schoon

• Het verkeerde afwasprogramma is geselecteerd.
• Het serviesgoed is zo geplaatst dat het water niet alle delen van een oppervlak kan bereiken. De rekken moeten niet te vol worden geladen.
• De sproeiarmen kunnen niet vrij draaien als gevolg van een onjuiste plaatsing van het serviesgoed.
• De filters in de bodem van het afwascompartiment zijn vuil of onjuist geplaatst.
• Er is te weinig of geen afwasmiddel gebruikt.
• Als er kalkresten op het serviesgoed achterblijven; het zoutreservoir is leeg of de waterontharder is op het onjuiste niveau ingesteld.
• De afvoerslang is niet correct aangesloten.
• Het deksel van het zoutreservoir is niet goed gesloten. Het serviesgoed is nat en dof

• Er is geen glansmiddel gebruikt.
• Het glansmiddeldoseerbakje is leeg. De glazen en borden vertonen strepen, melkachtige vlekken of een blauwzweem

• Verlaag de dosering van het glansmiddel. Opgedroogde waterdruppels op glazen en borden

• Verhoog de dosering van het glansmiddel.
• Het afwasmiddel kan de oorzaak zijn. Neem contact op met de consumentenlijn van de afwasmiddellenfabrikant. Als het probleem na al deze controles aanhoudt, neem dan contact op met onze service-afdeling. Technische gegevens Afmetingen Breedte cm 59,6 Hoogte cm 85,8 - 94,8 Diepte cm

Elektrische aansluiting - Voltage - Totale vermogen - Zekering Informatie over de elektrische aansluiting is te vinden op het typeplaatje aan de binnenrand van de deur van de afwasmachine. Leidingwaterdruk Minimaal 0,05 MPa (0,5 bar) Maximaal 0,8 MPa (8 bar) Couverts

Capaciteit Aanwijzingen voor testinstituten Het testen in overeenstemming met EN 60704 moet uitgevoerd worden met een volledig geladen apparaat en met gebruik van het testprogramma (zie "Verbruikswaarden"). Het testen in overeenstemming met EN 50242 moet worden uitgevoerd nadat het zoutreservoir en het glansmiddeldoseerbakje gevuld zijn met respectievelijk zout en glansmiddel en met gebruik van het testprogramma (zie "Verbruikswaarden"). Volledige belading: 12 standaardcouverts Hoeveelheid benodigd afwasmiddel: 5 g + 25 g (type B) Instelling glansmiddel stand 4 (type III)

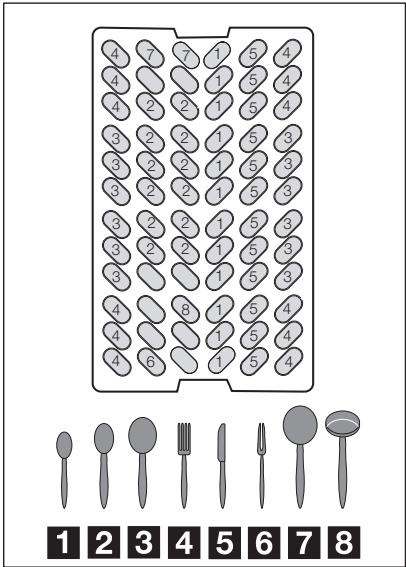

Plaatsing bestekmand

Montage Waarschuwing! Alle elektrotechnische en/of loodgieterswerkzaamheden die nodig zijn voor de installatie van het apparaat dienen te worden uitgevoerd door een erkend installateur. Verwijder alle verpakkingsmaterialen alvorens de machine te plaatsen. Plaats de machine indien mogelijk naast een waterkraan en een afvoer. Deze afwasmachine is ontworpen voor installatie onder een keukenblad of werkoppervlak. Let op! Volg nauwgezet de instructies op de bijgeleverde mal voor de inbouw van de afwasmachine en plaatsing van het meubelpaneel. Er zijn geen verdere openingen voor de ontluchting van de afwasmachine vereist, maar alleen om de watertoevoer- en afvoerslang en het aansluitsnoer door te laten. De afwasmachine is voorzien van stelvoetjes voor het instellen van de hoogte. Tijdens alle werkzaamheden waarbij interne onderdelen toegankelijk zijn, dient de stekker uit het stopcontact te worden getrokken. Zorg er bij het op zijn plaats schuiven van de machine voor dat de watertoevoerslang, de afvoerslang en het aansluitsnoer niet zijn geknikt of worden platgedrukt. Bevestigen aan de aangrenzende keukenmeubelen De afwasmachine moet beveiligd worden tegen kantelen. Zorg er daarom voor dat het aanrecht waaronder de machine geplaatst wordt, stevig bevestigd is aan een vaste structuur (aangrenzende keukenunits, kasten, muur). Waterpas zetten Een machine die goed waterpas staat is essentieel voor een goede sluiting en afdichting van de deur. Als het apparaat goed waterpas staat, raakt de deur aan geen van de kanten de behuizing . Als de deur niet goed sluit, draai dan de stelvoetjes in of uit totdat de machine perfect waterpas staat. Aansluiting aan de waterleiding Watertoevoerverbinding Dit apparaat kan worden aangesloten op een heet (max. 60°) of koud waterkraan. Als de aansluiting is gemaakt op een heetwaterkraan, vermindert het energieverbruik aanzienlijk. Dit hangt echter af van hoe het hete water geproduceerd wordt. (We raden alternatieve energiebronnen aan die milieuvriendelijker zijn zoals bijv. zonne- en fotovoltaïsche panelen en windenergie). Voor het tot stand brengen van de aansluiting zelf is de wartelmoer die aan de waterslang van de machine is bevestigd, geschikt voor montage op een leidinguiteinde van 3/4" gasdraad of op een speciale kraan met snelkoppeling zoals de Press-block. De waterdruk moet zich binnen de grenzen bevinden zoals vermeld in de "Technische specificaties". Uw waterleidingbedrijf kan u informeren over de gemiddelde leidingwaterdruk in uw omgeving. De watertoevoerslang mag tijdens het aansluiten niet zijn geknikt, worden platgedrukt of in de knoop zitten. De sluitmoer moet goed worden bevestigd om waterlekkage te voorkomen. Als het apparaat is aangesloten aan nieuwe leidingen of leidingen die lange tijd niet gebruikt zijn, moet u er een tijdje water door laten lopen voordat u de waterslang bevestigt. Gebruik GEEN aansluitslangen die eerder voor een oude machine zijn gebruikt. Dit apparaat is uitgerust met veiligheidsvoorzieningen die voorkomen dat het in de machine gebruikte water terugkeert in het drinkwatersysteem. Dit apparaat voldoet aan de van toepassing zijnde regelgeving voor loodgieterswerk. Watertoevoerslang met veiligheidsklep Na aansluiting van de dubbelwandige watertoevoerslang bevindt de veiligheidsklep zich

bij de kraan. Daarom bevindt de watertoevoerslang zich alleen onder druk als het water loopt. Als de watertoevoerslang dan begint te lekken, sluit de veiligheidsklep het stromende water af. Pas op als u de watertoevoerslang installeert:

• de elektriciteitskabel voor de veiligheidsklep bevindt zich in de dubbelwandige watertoevoerslang. Dompel de watertoevoerslang of de veiligheidsklep niet in water.
• Ais de watertoevoerslang of de veiligheidsklep beschadigd raken, trek dan direct de stekker uit het stopcontact.
• Een watertoevoerslang met veiligheidsklep mag alleen worden vervangen door de service-afdeling. Waarschuwing! Gevaarlijke spanning Waterafvoeraansluiting Het uiteinde van de afvoerslang kan op de volgende manieren worden aangesloten:

1. Aan de gootsteenafvoer, met bevestiging

tegen de onderkant van het werkoppervlak. Hiermee wordt voorkomen dat gootsteenwater de machine inloopt.

2. Aan een standpijp voorzien van een ventilatieopening, minimale binnendiameter

4 cm. max 400 cm max 85 cm min 40 cm De afvoerslang kan vanaf de afwasmachine naar links of naar rechts lopen Verzeker u ervan dat de slang niet gebogen is of platgedrukt wordt, aangezien dit de afvoer van water kan vertragen of in de weg staan. De stop mag niet in de afvoer zitten als de machine water aan het afvoeren is, aangezien het water dan weer in de machine terug kan lopen. Als u voor de afvoerslang een verlengstuk gebruikt, mag de binnendiameter hiervan niet kleiner zijn dan de diameter van de meegeleverde slang. Evenmin mag de binnendiameter van de voor de aansluitingen aan de afvoer gebruikte koppelingen kleiner zijn dan de diameter van de bijgeleverde slang. Bij het aansluiten van de afvoerslang op een sifon onder de gootsteen moet het gehele plastic membraan (A) verwijderd worden. Indien niet het gehele membraan wordt verwijderd zullen zich op den duur voedseldeeltjes verzamelen die de afvoerslang van de afwasmachine kunnen verstoppen Onze apparaten worden geleverd met een veiligheidsvoorziening die ervoor zorgt dat vuil water niet terug kan lopen in de machine. Als uw gootsteenafvoer is voorzien van een geïntegreerde terugslagklep kan dit een goede waterafvoer van uw afwasmachine in de weg staan. Wij adviseren u dan ook de terugslagklep te verwijderen. Om te voorkomen dat er lekkage optreedt na de installatie, moet u ervoor zorgen dat de waterkoppelingen stevig vast zitten.

Aansluiting aan het elektriciteitsnet Waarschuwing! Het apparaat moet volgens de veiligheidsvoorschriften worden geaard. Alvorens het apparaat in gebruik te nemen dient u zich ervan te verzekeren dat de nominale spanning en het spanningstype op het typeplatje in overeenstemming zijn met de netspanning waarop de machine aangesloten gaat worden. Ook de waarde van de zekering is te vinden op het typeplaatje Steek de stekker altijd in een correct geïnstalleerd schokbestendig stopcontact. Gebruik geen meervoudige stekkers, verloopstekkers en verlengka- Milieubescherming Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht. Verpakkingsmateriaal De verpakkingsmaterialen zijn milieuvriendelijk en kunnen worden gerecycled. De kunststofonderdelen zijn gemarkeerd, bijv. >PE<, >PS <, enz. Gooi het verpakkingsmateriaal in de daarvoor bedoelde container bij uw plaatselijke afvaldienst. Waarschuwing! Als u het apparaat afdankt:

• trek de stekker uit het stopcontact.
• snijd het aansluitsnoer met de stekker af en gooi het weg.
• Verwijder het slot van de deur. Zo voorkomt u dat kinderen zichzelf insluiten en hun leven in gevaar brengen. bels. Hierdoor kan brandgevaar door oververhitting ontstaan. Laat indien nodig de wandcontactdoos van de huisinstallatie verplaatsen. Neem contact op met onze service-afdeling als het aansluitsnoer moet worden vervangen. De stekker moet na de installatie van het apparaat toegankelijk zijn. Trek de stekker nooit aan het snoer uit het stopcontact. Trek altijd aan de stekker zelf. De fabrikant kan niet aansprakelijk gesteld worden als boven genoemde veiligheidsmaatregelen niet in acht worden genomen.
