GEBRUIKSAANWIJZING K4 PREMIUM KARCHER

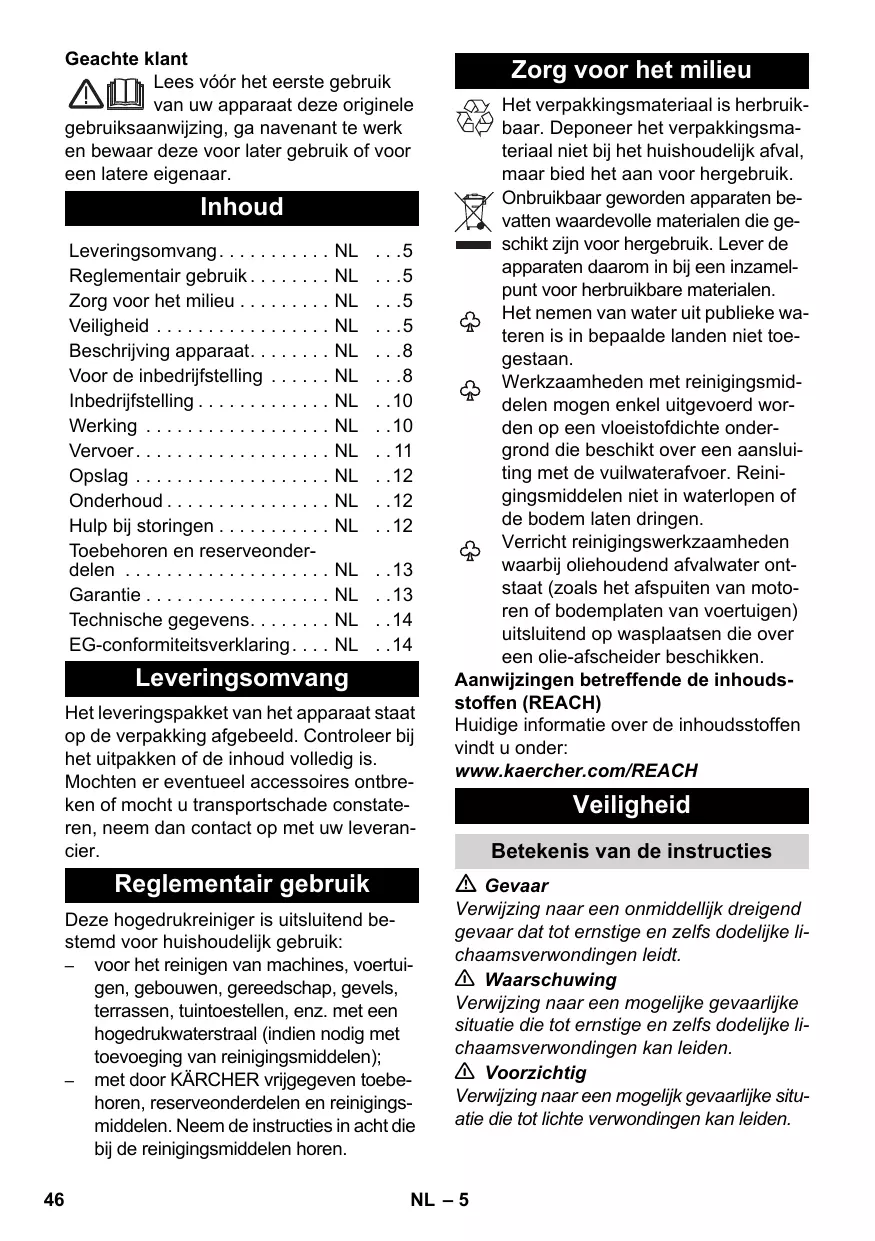

Geachte klant Lees vóór het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar deze voor later gebruik of voor een latere eigenaar. Inhoud Leveringsomvang. . . . . . . . . . . Reglementair gebruik . . . . . . . . Zorg voor het milieu . . . . . . . . . Veiligheid . . . . . . . . . . . . . . . . . Beschrijving apparaat. . . . . . . . Voor de inbedrijfstelling . . . . . . Inbedrijfstelling . . . . . . . . . . . . . Werking . . . . . . . . . . . . . . . . . . Vervoer. . . . . . . . . . . . . . . . . . . Opslag . . . . . . . . . . . . . . . . . . . Onderhoud . . . . . . . . . . . . . . . . Hulp bij storingen . . . . . . . . . . . Toebehoren en reserveonderdelen . . . . . . . . . . . . . . . . . . . . Garantie . . . . . . . . . . . . . . . . . . Technische gegevens. . . . . . . . EG-conformiteitsverklaring. . . .

Leveringsomvang Het leveringspakket van het apparaat staat op de verpakking afgebeeld. Controleer bij het uitpakken of de inhoud volledig is. Mochten er eventueel accessoires ontbreken of mocht u transportschade constateren, neem dan contact op met uw leverancier. Reglementair gebruik Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpakkingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik. Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen. Het nemen van water uit publieke wateren is in bepaalde landen niet toegestaan. Werkzaamheden met reinigingsmiddelen mogen enkel uitgevoerd worden op een vloeistofdichte ondergrond die beschikt over een aansluiting met de vuilwaterafvoer. Reinigingsmiddelen niet in waterlopen of de bodem laten dringen. Verricht reinigingswerkzaamheden waarbij oliehoudend afvalwater ontstaat (zoals het afspuiten van motoren of bodemplaten van voertuigen) uitsluitend op wasplaatsen die over een olie-afscheider beschikken. Aanwijzingen betreffende de inhoudsstoffen (REACH) Huidige informatie over de inhoudsstoffen vindt u onder: www.kaercher.com/REACH Veiligheid Betekenis van de instructies Gevaar Deze hogedrukreiniger is uitsluitend bestemd voor huishoudelijk gebruik: – voor het reinigen van machines, voertuigen, gebouwen, gereedschap, gevels, terrassen, tuintoestellen, enz. met een hogedrukwaterstraal (indien nodig met toevoeging van reinigingsmiddelen); – met door KÄRCHER vrijgegeven toebehoren, reserveonderdelen en reinigingsmiddelen. Neem de instructies in acht die bij de reinigingsmiddelen horen.

Zorg voor het milieu Verwijzing naar een onmiddellijk dreigend gevaar dat tot ernstige en zelfs dodelijke lichaamsverwondingen leidt. 몇 Waarschuwing Verwijzing naar een mogelijke gevaarlijke situatie die tot ernstige en zelfs dodelijke lichaamsverwondingen kan leiden. 몇 Voorzichtig Verwijzing naar een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden. NL – 5 Opgelet Verwijzing naar een mogelijke gevaarlijke situatie die tot materiële schade kan leiden. Symbolen op het toestel De hogedrukstraal mag niet gericht worden op personen, dieren, actieve elektrische uitrusting of het apparaat zelf. Apparaat tegen vorst beschermen. Het apparaat mag niet onmiddellijk aangesloten worden op het openbare drinkwaternet. Elektrische componenten Gevaar Neem de netstekker en de contactdoos nooit met vochtige handen vast. Controleer de stroomaansluitleidingen met netstekker voor elk gebruik op schade. Laat beschadigde stroomaansluitleidingen onmiddellijk door een geautoriseerde klantenservice / electricien vervangen. Neem een apparaat met beschadigde stroomaansluitleiding niet in bedrijf. Alle stroomvoerende voorwerpen binnen het werkgebied moeten spuitwaterdicht zijn. Netstekker en koppeling van een verlengkabel moeten waterdicht zijn en mogen niet in water liggen. De koppeling mag verder niet op de grond liggen. Er wordt aanbevolen om kabeltrommels te gebruiken die garanderen dat de contactdozen zich minstens 60 mm boven de grond bevinden. Let erop dat stroomleidingen en verlengkabels niet aangetast of beschadigd worden door overrijden, knellen, rekken o.d. Bescherm de stroomleidingen tegen hitte, olie en scherpe randen. 몇 Waarschuwing Sluit het apparaat enkel aan wisselstroom aan. De spanning moet overeenstemmen met het typeplaatje van het apparaat. Het apparaat mag enkel aan een elektrische aansluiting aangesloten zijn die door een elektromonteur conform IEC 60364 werd uitgevoerd. Niet-geschikte elektrische verlengkabels kunnen gevaarlijk zijn. Gebruik in open lucht enkel daartoe vrijgegeven en overeenkomstig gekenmerkte elektrische verlengkabels met een voldoende grote diameter: 1 – 10 m: 1,5 mm2;

Rol de verlengkabel altijd volledig van de kabeltrommel af. Om veiligheidsredenen bevelen wij aan om het apparaat via een aardlekschakelaar (max. 30 mA) te gebruiken. Veilige omgang Gevaar Controleer belangrijke componenten zoals hogedrukslang, handspuitpistool en veiligheidsinrichtingen voor elk gebruik op beschadigingen. Vervang beschadigde componenten onmiddellijk. Neem een apparaat met beschadigde componenten niet in bedrijf. Richt de hogedrukstraal niet op u zelf of anderen om schoeisel of kledij te reinigen. Spuit geen voorwerpen af die ongezonde stoffen bevatten (bv. asbest). Voertuigbanden / bandventielen kunnen door de hogedrukstraal beschadigd worden en springen. Een eerste teken daarvan is een verkleuring van de band. Beschadigde voertuigbanden / bandventielen zijn levensgevaarlijk. Respecteer bij de reiniging een minimumstraalafstand van 30 cm! Houd verpakkingsfolie uit de buurt van kinderen, er bestaat verstikkingsgevaar! 몇 Waarschuwing Kinderen of niet-geïnstrueerd personeel mogen het apparaat niet gebruiken. Dit apparaat mag niet gebruikt worden door personen met beperkte fysieke, zintuiglijke of mentale capaciteiten of met te weinig ervaring en/of kennis, NL – 6

tenzij ze onder toezicht staan van een bevoegde persoon die instaat voor hun veiligheid of van die persoon instructies hebben gekregen over het gebruik van het apparaat en de daaruit resulterende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Kinderen moeten gecontroleerd worden om te garanderen dat ze niet met het apparaat spelen. De gebruiker moet het apparaat op reglementaire wijze gebruiken. Hij moet rekening houden met de plaatselijke omstandigheden en tijdens de werkzaamheden met het apparaat letten op personen in de omgeving. Hogedrukslangen, armaturen en koppelingen zijn belangrijk voor de veiligheid van het apparaat. Gebruik enkel door de fabrikant aanbevolen hogedrukslangen, armaturen en koppelingen. Gebruik het apparaat niet wanneer zich andere personen binnen de reikwijdte bevinden, behalve wanneer die personen beschermende kledij dragen. Dit apparaat werd ontwikkeld voor gebruik met reinigingsmiddelen, die door de fabrikant worden geleverd of aanbevolen. Het gebruik van andere reinigingsmiddelen of chemicaliën kan de veiligheid van het apparaat nadelig beenvloeden. Voorzichtig Bij langere werkonderbrekingen moet het apparaat met de hoofdschakelaar / apparaatschakelaar uitgeschakeld of moet de netstekker uitgetrokken worden. Respecteer bij de reiniging van gelakte oppervlakken een minimumstraalafstand van 30 cm om beschadigingen te vermijden. Laat het apparaat nooit zonder toezicht staan terwijl het in bedrijf is. Gebruik het apparaat niet bij temperaturen onder 0 °C. Andere gevaren Gevaar Verstuif geen brandbare vloeistoffen. Zuig nooit oplosmiddelhoudende vloeistoffen of onverdunde zuren en oplosmiddelen op! Daartoe behoren bv. benzine, verfverdunner of stookolie. De spuitnevel is zeer licht ontvlambaar, explosief en giftig. Gebruik geen aceton, onverdunde zuren en oplosmiddelen aangezien deze de in het apparaat gebruikte materialen aantasten. Het is verboden om het apparaat in explosiegevaarlijke bereiken te gebruiken. Bij het gebruik van het apparaat in gevaarlijke bereiken (bv. tankstations) moeten de overeenkomstige veiligheidsvoorschriften in acht genomen worden. Persoonlijke veiligheidsuitrusting Draag de juiste beschermende kleding en een veiligheidsbril ter bescherming tegen terugspattend water. Stabiliteit 몇 Voorzichtig Zorg er vóór alle handelingen met of aan het apparaat voor dat het apparaat stabiel staat om ongevallen of beschadigingen door omvallen van het apparaat te vermijden. De stabiliteit van het apparaat is gegarandeerd wanneer het op een effen ondergrond wordt geplaatst. Veiligheidsinrichtingen 몇 Voorzichtig Veiligheidsinrichtingen dienen ter bescherming van de gebruiker en mogen niet veranderd of omzeild worden. Apparaatschakelaar De hoofdschakelaar van het apparaat verhindert de onvoorziene werking van het apparaat. NL – 7 Vergrendeling handspuitpistool De vergrendeling blokkeert de hendel van het handspuitpistool en verhindert de onvoorziene start van het apparaat. Overstroomklep met drukschakelaar De omloopklep verhindert de overschrijding van de toegelaten werkdruk. Wordt de hendel van het handspuitpistool losgelaten, dan schakelt de drukschakelaar de pomp uit en stopt de hogedrukstraal. Wordt de hendel aangetrokken, dan schakelt de drukschakelaar de pomp weer in.

Beschrijving apparaat

In deze gebruiksaanwijzing staat de maximale uitrusting omschreven. Afhankelijk van het model zijn er verschillen in de leveringspakketten (zie verpakking). Afbeeldingen zie uitklapbaar blad! 1 Koppelinggedeelte voor wateraansluiting 2 Houder voor het handspuitpistool 3 Wateraansluiting met ingebouwde zeef 4 Hoofdschakelaar „0/OFF“ / „I/ON“ 5 Hogedrukslang 6 Doseerregeling voor reinigingsmiddel 7 Houder voor het handspuitpistool 8 HD-slangtrommel 9 Transportgreep 10 Handkruk voor slangtrommel 11 Bewaring van fles Plug 'n' Clean schoonmaakmiddel met aansluiting voor schoonmaakmiddel 12 Houder voor de straalpijp 13 Opberghaak voor netsnoer 14 Stroomleiding met stekker 15 Fles Plug 'n' Clean schoonmaakmiddel met afsluitdop 16 Transportwiel 17 Handpistool 18 Vergrendeling handspuitpistool 19 Toets voor het scheiden van de hogedrukslang van het handspuitpistool 20 Spuitlans met drukregeling (Vario Power) Voor de meest gangbare reinigingstaken. De werkdruk kan traploos tussen „Min“ en „Max“ ingesteld worden.

In de stand "Mix" kan een dosis reinigingsmiddel toegevoegd worden. Om de werkdruk te verstellen, laat u de hendel van het handspuitpistool los en draait u de straalbuis in de gewenste stand. Spuitlans met vuilfrees Voor hardnekkig vuil Optioneel toebehoren Wasborstel Niet geschikt voor de werking met reinigingsmiddelen. Roterende wasborstel Niet geschikt voor de werking met reinigingsmiddelen. Uiterst geschikt voor de reiniging van auto's. Schuimsproeier met reinigingsmiddeltank Reinigingsmiddel wordt uit de tank gezogen en er ontstaat een krachtig schuim van reinigingsmiddel. Niet in leveringspakket Watertoevoerslang Een versterkte waterslang met een courante koppeling gebruiken. Diameter minstens 13 mm (1/2 inch); lengte minstens 7,5 m. Voor de inbedrijfstelling Toebehoren monteren Afbeeldingen zie uitklapbaar blad! Losse onderdelen die bij het apparaat geleverd werden, moeten voor de inbedrijfstelling gemonteerd worden. Wielen monteren Afbeelding Wielen in opname duwen. Wielen met meegeleverde pen borgen. Letten op de uitrichting van de pen! NL – 8

Instructie: Letten op een correcte uitrichting van de aansluitnippel. Opberging voor handspuitpistool monteren Afbeelding Onderste houder in uitsparingen zetten en naar voren schuiven, hij klikt hoorbaar in. Bovenste houder inzetten en naar onderen tot aanslag drukken. Opberghaak voor netsnoer monteren Afbeelding Opberghaak indrukken en in bovenste positie klikken. Transportgreep monteren Nodig zijn de 2 meegeleverde schroeven en een kruiskopschroevendraaier PH 2. Afbeelding Transportgreep in geleiding schuiven en met 2 schroeven zekeren. Doseringsregelaar voor reinigingsmiddel monteren Nodig zijn de 2 meegeleverde schroeven en een kruiskopschroevendraaier PH 2. Afbeelding Beide reinigingsmiddelslangen op aansluitingen steken. Doseringsregelaar aanbrengen en met 2 schroeven bevestigen. Aanwijzing: Bij de montage er absoluut op letten dat de verbindingsstukken van de doseringsregelaar in de voorziene uitsparingen op de behuizing gefixeerd worden. Hogedrukslangtrommel inbouwen Afbeelding Het vrije uiteinde van de opgerolde hogedrukslang door de uitsparingen op de doseringsregelaar schuiven. Slangtrommel in de bevestigingspunten op de transportgreep zetten. As van de handkruk in de geleidingen steken. Fixeerplaat aanbrengen en met 2 schroeven zekeren. Aansluitnippel van de korte hogedrukslang in het messing bevestigingspunt drukken, met klembeugels zekeren.

Hogedrukslang met handspuitpistool verbinden Afbeelding Hogedrukslang in handspuitpistool steken tot die hoorbaar vastklikt. Instructie: Letten op een correcte uitrichting van de aansluitnippel. Veilige verbinding controleren door aan de hogedrukslang te trekken. Watertoevoer Opgelet Verontreinigingen in het water kunnen de hogedrukpomp en de toebehoren beschadigen. Ter bescherming wordt het gebruik van de KÄRCHER-waterfilter (bijzondere toebehoren, bestelnummer 4.730-059) aanbevolen. Aansluitwaarden zie typeplaatje/Technische gegevens. Voorschriften van de watermaatschappij in acht nemen. Watertoevoer vanuit de waterleiding 몇 Waarschuwing Conform de geldige voorschriften mag het apparaat nooit zonder systeemscheider aan het drinkwaternet gebruikt worden. Er moet een geschikte systeemscheider van de firma KÄRCHER of alternatief een systeemscheider conform EN 12729 type BA gebruikt worden. Water dat door een systeemscheider is gestroomd, wordt als niet-drinkbaar beschouwd. Opgelet Sluit de systeemscheider altijd aan de watertoevoer en nooit direct aan het apparaat aan. Afbeelding De meegeleverde koppeling aan het wateraansluitpunt van het apparaat schroeven. NL – 9 Water aanzuigen uit open reservoirs Deze hogedrukreiniger is met de KÄRCHER-zuigslang met terugslagklep (speciale accessoires, bestelnr. 4.440-238) geschikt voor het opzuigen van oppervlaktewater bv. uit regentonnen of vijvers (max. aanzuighoogte zie technische gegevens). Zuigslang met water vullen. Zuigslang op de wateraansluiting van het apparaat schroeven en in een waterbron (bijvoorbeeld regenton) hangen. Inbedrijfstelling Opgelet Een droogloop van meer dan 2 minuten leidt tot beschadigingen van de hogedrukpomp. Indien het apparaat binnen 2 minuten geen druk opbouwt, schakelt u het apparaat uit en gaat u te werk volgens de instructies in het hoofdstuk „Hulp bij storingen“. Afbeelding Hogedrukslang volledig van de slangtrommel wikkelen. Daarbij de transportgreep tegenhouden. Aanwijzing: Wanneer de handkruk zich in de veiligheidspositie bevindt, deze tevoren naar boven klappen. Watertoevoerslang op koppeling aan de wateraansluiting steken. Instructie: De toevoerslang behoort niet tot het leveringspakket. Waterslang aan de watertoevoer aansluiten. Waterkraan volledig opendraaien. Netstekker in het stopcontact steken. Apparaat inschakelen "I/ON". Hefboom van het handspuitpistool ontgrendelen. Hendel aantrekken, het apparaat wordt ingeschakeld. Apparaat laten draaien (max. 2 minuten), tot water zonder bellen uit het handspuitpistool komt. Hefboom van het handspuitpistool loslaten. Instructie: Wanneer de hendel opnieuw wordt losgelaten, schakelt het apparaat opnieuw uit. Hogedruk blijft in het systeem behouden. Hefboom van het handspuitpistool vergrendelen. Werking 몇 Gevaar Door de naar buiten tredende waterstraal aan de hogedruksproeier werkt een terugstootkracht op het handspuitpistool. Zorg ervoor dat u stevig staat en houd het handspuitpistool en de straalpijp goed vast. 몇 Gevaar Hogedrukstralen kunnen gevaarlijk zijn bij niet-reglementair gebruik. De straal mag niet gericht worden op personen, dieren, onder stroom staande voorwerpen of het apparaat zelf. Opgelet Autobanden, lak of gevoelige oppervlakken zoals hout mogen niet met de vuilfrees gereinigd worden wegens beschadigingsgevaar. Opgelet Gevaar van lakschade Bij werkzaamheden met wasborstel moet deze vrij van vuil en andere deeltjes zijn. Afbeelding Straalpijp in het handspuitpistool steken en vastschroeven door hem 90° te draaien. Hefboom van het handspuitpistool ontgrendelen. Hendel aantrekken, het apparaat wordt ingeschakeld. Werken met reinigingsmiddelen Gevaar Het gebruik van verkeerde reinigingsmiddelen of chemicaliën kan de veiligheid van het apparaat beïnvloeden. Gebruik voor de overeenkomstige reinigingstaak uitsluitend reinigings- en onderhoudsproducten van KÄRCHER, aangezien die speciaal ontwikkeld werden voor het gebruik met uw apparaat. NL – 10

Het gebruik van andere reinigings- en onderhoudsproducten kan leiden tot een versnelde slijtage en het vervallen van de garantiebepalingen. Gelieve u te laten adviseren in de vakhandel of direct bij KÄRCHER informatie aan te vragen. Gevaar Het verkeerd gebruik van reinigingsmiddelen kan ernstige verwondingen of vergiftiging veroorzaken. Bij gebruik van reinigingsmiddelen moet het veiligheidsgegevensblad van de reinigingsmiddelfabrikant in acht genomen worden, in het bijzonder de instructies betreffende de persoonlijke veiligheidsuitrusting. Tips bij het schoonmaakmiddel: De meest gebruikte schoonmaakmiddelen van KÄRCHER kunnen voor dit apparaat al gebruiksklaar in de fles Plug 'n' Clean schoonmaakmiddel met afsluitdop gekocht worden. Zo vervalt het lastige overgieten resp. vullen. Afbeelding Dop van fles Plug 'n' Clean schoonmaakmiddel nemen en de fles met de opening naar beneden in de aansluiting voor schoonmaakmiddelen drukken. Afbeelding Aanzuighoeveelheid van de reinigingsmiddeloplossing met doseerregeling voor reinigingsmiddelen instellen. Straalpijp met drukregeling (Vario Power) gebruiken. Straalpijp in stand „Mix“ draaien. Instructie: Daardoor wordt tijdens de werking de reinigingsmiddeloplossing bij de waterstraal gemengd. Optioneel Reinigingsmiddeloplossing in reinigingsmiddeltank van de schuimsproeier vullen (doseringsindicatie op de verpakking van het reinigingsmiddel in acht nemen). Aanbevolen reinigingsmethode Reinigingsmiddel in geringe hoeveelheid op het droge oppervlak sproeien en laten inwerken (niet laten opdrogen!). losgekomen vuil met hogedrukstraal afspoelen.

Werking onderbreken Hefboom van het handspuitpistool loslaten. Hefboom van het handspuitpistool vergrendelen. Handspuitpistool in houder voor handspuitpistool steken. Bij langere werkonderbrekingen (langer dan 5 minuten) het apparaat tevens uitschakelen "0/OFF". Werking stopzetten 몇 Voorzichtig Scheid de hogedrukslang enkel van het handspuitpistool of het apparaat wanneer geen druk in het systeem voorhanden is. Opgelet Bij het scheiden van toevoer- of hogedrukslang kan na de werking warm water uit de aansluitingen treden. Fles Plug 'n' Clean schoonmaakmiddel uit vulopening trekken en met dop afsluiten. Voor het opbergen 180 ° gedraaid in vulopening zetten. Hefboom van het handspuitpistool loslaten. Apparaat uitschakelen "0/OFF" Draai de waterkraan dicht. Druk de hendel van het handspuitpistool in, om de nog aanwezige druk in het systeem af te laten nemen. Hefboom van het handspuitpistool vergrendelen. Trek de stekker uit het stopcontact. Apparaat scheiden van de watertoevoer. Vervoer 몇 Voorzichtig Neem bij het transport het gewicht van het apparaat in acht om ongevallen of verwondingen te vermijden (zie technische gegevens). Transport met de hand Apparaat aan de transportgreep verplaatsen. NL – 11 Voor liggend transport: Fles Plug 'n' Clean schoonmaakmiddel uit vulopening trekken en met dop afsluiten. Apparaat beveiligen tegen verschuiven en kantelen. Apparaat inschakelen (1/ON) en hefboom van het handspuitpistool indrukken tot geen water meer vrijkomt (ongeveer 1 min). Apparaat uitschakelen. Apparaat met alle accessoires in een vorstvrije ruimte bewaren. Opslag Onderhoud Transport in voertuigen 몇 Voorzichtig Neem bij de keuze van de opslagplaats het gewicht van het apparaat in acht om ongevallen of verwondingen te vermijden (zie technische gegevens). Gevaar Gevaar van stroomschok.Schakel het apparaat voor alle instandhoudings- en onderhoudswerkzaamheden uit en verwijder de netstekker. Apparaat opslaan Zorg Voor langdurige opslag, bv. tijdens de wintermaanden, moeten tevens de instructies in het hoofdstuk Onderhoud in acht genomen worden. Apparaat op een egaal oppervlak neerzetten. Ontgrendelknop op het handspuitpistool induwen en hogedrukslang van het handspuitpistool scheiden. Handspuitpistool in houder voor handspuitpistool steken. Straalpijp laten vastklikken in de houder voor de straalpijp. Afbeelding Hogedrukslang op slangtrommel opwikkelen: Krukhendel van de slangtrommel uitklappen, met de klok meedraaien en kruk weer inklappen. Stroomaansluitleiding en andere accessoires aan het apparaat opbergen. Voor langdurige opslag, bijvoorbeeld tijdens de winter: Afbeelding De zeef in het wateraansluitpunt er met een platte tang uittrekken en onder stromend water reinigen. Vorstbescherming Opgelet Niet volledig leeggemaakte apparaten en toebehoren kunnen door vorst vernield worden. Maak het apparaat en de toebehoren volledig leeg en bescherm ze tegen vorst. Om schade te vermijden: Apparaat scheiden van de watertoevoer. Maak de straalpijp los van het handspuitpistool. Onderhoud Het apparaat is onderhoudsvrij. Hulp bij storingen Gevaar Gevaar van stroomschok.Schakel het apparaat voor alle instandhoudings- en onderhoudswerkzaamheden uit en verwijder de netstekker. Reparatiewerkzaamheden en werkzaamheden aan elektrische onderdelen mogen enkel door de geautoriseerde klantenservice uitgevoerd worden. Kleinere storingen kunt u zelf oplossen met behulp van het volgende overzicht. Bij twijfel neemt u contact op met de bevoegde klantenservice. Apparaat draait niet Trek hendel van het handspuitpistool aan, het apparaat wordt ingeschakeld. Controleren of de aangegeven spanning op het typeplaatje overeenkomt met de spanning van de stroombron. Stroomleiding op beschadiging controleren. NL – 12

Toebehoren en reserveonderdelen Apparaat start niet, motor bromt Spanningsdaling door zwak stroomnet of bij gebruik van een verlengsnoer. Bij het inschakelen eerst de hendel van het handspuitpistool aantrekken en dan de apparaatschakelaar op „I/ON“ stellen. Apparaat komt niet op druk Instelling aan de straalpijp controleren. Watertoevoer op voldoende volume controleren. De zeef in het wateraansluitpunt er met een platte tang uittrekken en onder stromend water reinigen. Apparaat voor de werking ontluchten. Het apparaat zonder aangesloten straalpijp inschakelen en laten draaien (max. 2 minuten) tot water zonder luchtbellen bij het pistool naar buiten treedt. Het apparaat uitschakelen en straalpijp weer aansluiten. Sterke drukschommelingen Hogedruksproeier reinigen: Verontreinigingen met een naald uit het gat van de sproeier verwijderen en met water naar voren toe uitspoelen. Watertoevoervolume controleren. Bijzondere toebehoren Met extra accessoires breidt u de gebruiksmogelijkheden van uw apparaat uit. Nadere informatie daarover kunt u verkrijgen bij uw KÄRCHER-dealer. Reserveonderdelen Gebruik uitsluitend originele KÄRCHERonderdelen. Een overzicht van de onderdelen vindt u aan het eind van deze gebruiksaanwijzing. Garantie In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee. Adressen vindt u onder: www.kaercher.com/dealersearch Apparaat ondicht Een geringe ondichtheid van het apparaat is technisch bepaald. Als de pomp echter erg lekt, moet contact worden opgenomen met de bevoegde klantenservice. Reinigingsmiddel wordt niet aangezogen Straalpijp met drukregeling (Vario Power) gebruiken. Straalpijp in stand „Mix“ draaien. Instelling aan de doseerregeling voor reinigingsmiddel controleren. Controleren of de fles met Plug 'n' Clean schoonmaakmiddel met de opening naar beneden in de aansluiting voor schoonmaakmiddelen zit.

NL – 13 Technische gegevens Elektrische aansluiting Spanning 230 V 1~50 Hz 1,8 kW IP X5 10 A EG-conformiteitsverklaring Aansluitvermogen Veiligheidsklasse Beschermingsklasse Netzekering (traag) Wateraansluitpunt Toevoerdruk (max.) 0,8 MPa Toevoertemperatuur (max.) 40 °C Toevoerhoeveelheid (min.) 9 l/min Max. aanzuighoogte 0,5 m Capaciteit Werkdruk 11 MPa Maximaal toegestane druk 13 MPa Opbrengst, water 6,3 l/min Volume maximaal 7,0 l/min Opbrengst, reinigingsmiddel 0-0,3 l/min Reactiekracht van het pistool 16 N Maten en gewichten Lengte 349 mm Breedte 426 mm Hoogte 878 mm Gewicht, bedrijfsklaar met ac- 15,3 kg cessoires Bepaalde waarden conform EN 60335-2-79 Hand-arm vibratiewaarde <2,5 m/s2 Onzekerheid K 0,3 m/s2 Geluidsdrukniveau LpA 75 dB(A) 3 dB(A) Onzekerheid KpA Geluidskrachtniveau LWA + on- 92 dB(A) veiligheid KWA Technische wijzigingen voorbehouden. Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EG-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht. Product: Hogedrukreiniger Type: 1.180-xxx Van toepassing zijnde EG-richtlijnen 2000/14/EG 2004/108//EG 2006/42/EG (+2009/127/EG) 2011/65/EU Toegepaste geharmoniseerde normen EN 50581 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Toegepaste conformiteitsbeoordelingsprocedure 2000/14/EG: Bijlage V Geluidsvermogensniveau dB(A) Gemeten: Gegarandeerd: 92 De ondergetekenden handelen in opdracht en met volmacht van de bedrijfsleiding. CEO Head of Approbation Gevolmachtigde voor de documentatie: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2013/09/01 NL – 14
