MODE D'EMPLOI K4 PREMIUM KARCHER

DE DE DE DE DE DE DE DE DE DE DE DE DE DE DE

. . .5 . . .6 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Angewandtes Konformitätsbewertungsverfahren 2000/14/EG: Anhang V Schallleistungspegel dB(A) EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Applied conformity evaluation method 2000/14/EC: Appendix V Sound power level dB(A) Measured: Ce nettoyeur haute pression ne doit être utilisé que pour un usage privé: – pour le nettoyage de machines, véhicules, bâtiments, outils, façades, terrasses, outils de jardinage etc. avec un jet d'eau sous pression (et si besoin en ajoutant des détergents). – avec des accessoires, pièces de rechange et détergents homologués par KÄRCHER. Veuillez respecter les consignes livrées avec les détergents.

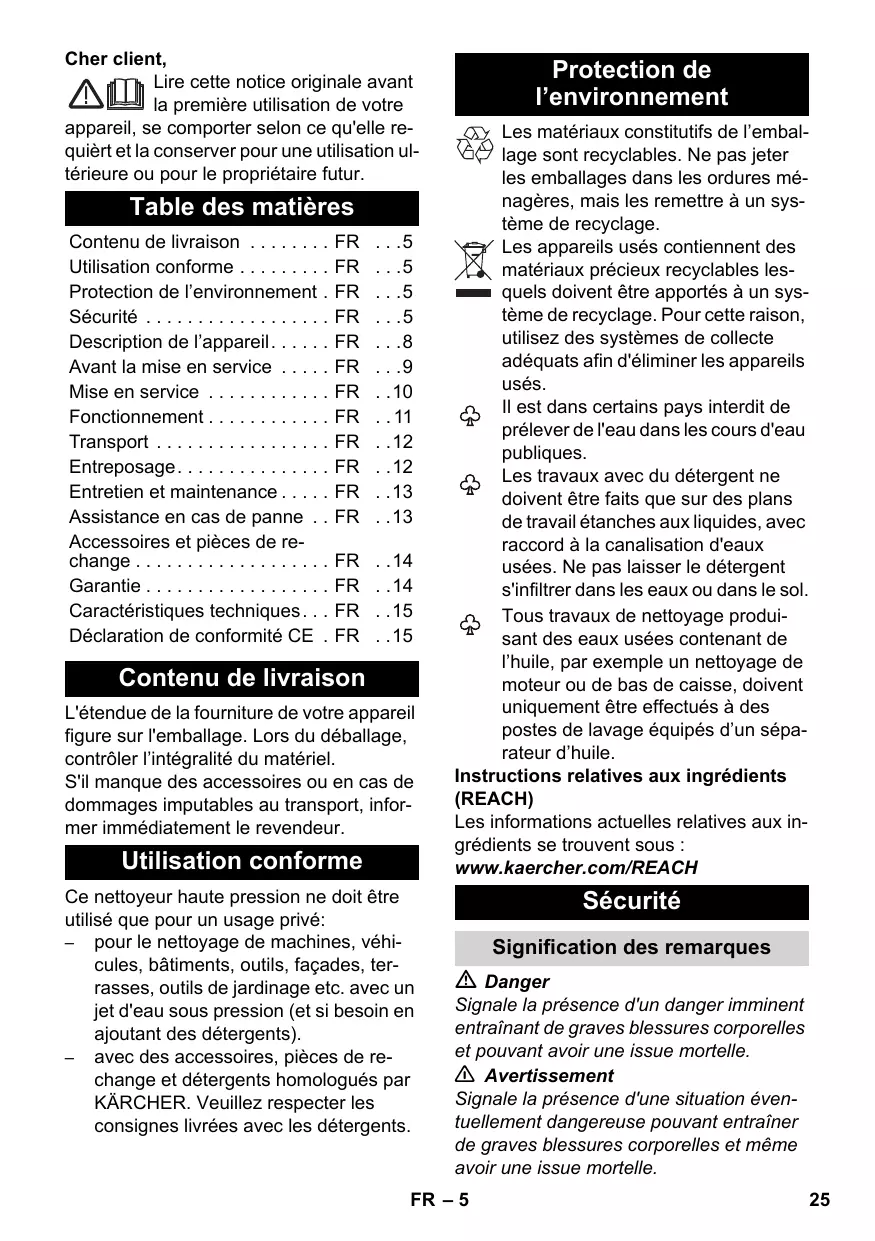

Protection de l’environnement

Les matériaux constitutifs de l’emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage. Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Pour cette raison, utilisez des systèmes de collecte adéquats afin d'éliminer les appareils usés. Il est dans certains pays interdit de prélever de l'eau dans les cours d'eau publiques. Les travaux avec du détergent ne doivent être faits que sur des plans de travail étanches aux liquides, avec raccord à la canalisation d'eaux usées. Ne pas laisser le détergent s'infiltrer dans les eaux ou dans le sol. Tous travaux de nettoyage produisant des eaux usées contenant de l’huile, par exemple un nettoyage de moteur ou de bas de caisse, doivent uniquement être effectués à des postes de lavage équipés d’un séparateur d’huile. Instructions relatives aux ingrédients (REACH) Les informations actuelles relatives aux ingrédients se trouvent sous :

www.kaercher.com/REACH Sécurité

Signification des remarques

 Toutes les pièces conductrices dans la zone de travail doivent être protégées contre les jets d’eau.

 La fiche secteur et le couplage d'une conduite de rallonge doivent être étanches et ne doivent pas reposer dans l'eau. Le raccord ne doit pas se situer sur le sol. Il est recommandé d'utiliser des enrouleurs de câble qui garantissent le fait que les prises se trouvent à au moins 60 mm au-dessus du sol.  Veiller à ne pas abîmer ni endommager le câble d’alimentation ni le câble de rallonge en roulant dessus, en les coin-

être identique avec celle indiquée sur la plaque signalétique de l’appareil.

L’appareil doit uniquement être raccordé à un branchement électrique mis en service par un électricien conformément à la norme IEC 60364. Des rallonges électriques non adaptées peuvent présenter des risques. Utiliser à l’air libre uniquement des câbles de rallonge électriques autorisés et marqués de façon adéquate avec une section suffisante du conducteur : 1 10 m :1,5 mm2; 10 - 30 m :2,5 mm2 Toujours dérouler entièrement les rallonges de l’enrouleur de câble. Pour des raisons de sécurité, nous recommandons que l'appareil soit exploité avec un disjoncteur de courant de défaut (max. 30 mA).

 Ne jamais laver au jet des objets contenant des substances nocives (par exemple de l’amiante).

 Le jet haute pression risque d’endommager les pneus/valves de véhicules et les pneus risquent d’éclater. Le premier indice d’endommagement est une décoloration du pneu.

Tenir les feuilles d'emballage hors de la portée d'enfants - Risque d'asphyxie !

Avertissement L’appareil ne doit jamais être utilisé par des enfants ni par des personnes non avisées. Cet appareil n'est pas destiné à être utilisé par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances, sauf si ces mêmes personnes sont sous la supervision d'une personne responsable de leur sécurité ou ont été formées à l'utilisation de l'appareil. Les enfants ne doivent pas jouer avec l'appareil. Surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. L’utilisateur doit utiliser l’appareil de façon conforme. Il doit prendre en considération les données locales et lors du maniement de l’appareil, il doit prendre garde aux tierces personnes, et en particulier aux enfants. les flexibles haute pression, les armatures et les raccords sont importants pour la sécurité de l’appareil. N'utiliser que des flexibles haute pression, des armatures et des raccords recommandés par le fabricant. L’appareil ne doit jamais être utilisé si d’autres personnes se trouvent dans le rayon de portée de l’appareil, à moins que ces personnes ne portent des vêtements de protection. Cet appareil a été développé pour l’utilisation de détergents ayant été fournis ou recommandés par le fabricant. L’utilisation d’autres détergents ou d’autres produits chimiques peut nuire à la sécurité de l’appareil.

 Ne pas exploiter l'appareil à des températures inférieures à 0 °C.

 Il est interdit d’utiliser l’appareil dans des domaines présentant des risques d’explosion.

 Si l’appareil est utilisé dans des zones de danger (par exemple des stations essence), il faut tenir compte des consignes de sécurité correspondantes.

Équipements de protection personnels

Pour se protéger contre les éclaboussures ou les poussières, porter le cas échéant des vêtements et des lunettes de protection.

Dispositifs de sécurité

Le verrouillage verrouille le levier de la poignée-pistolet et empêche un démarrage non désiré de l'appareil. Clapet de décharge avec pressostat Le clapet de décharge évite un dépassage de la pression de service admissible. Si vous relâchez la gâchette, la pompe est éteinte par un manu contacteur, le jet haute pression est interrompu. Si vous appuyez à nouveau sur le levier, la pompe est remise en marche.

Description de l’appareil

Ces instructions de service décrivent l'équipement maximum. Suivant le modèle, la fourniture peut varier (voir l'emballage). Illustrations, cf. côté escamotable ! 1 Raccord pour l'arrivée d'eau 2 Support pour la poignée-pistolet 3 Arrivée d'eau avec tamis intégré 4 Interrupteur principal "0/OFF" / "I/ON" 5 Flexible haute pression 6 Régulateur de dosage pour le détergent 7 Support pour la poignée-pistolet 8 Dévidoir de flexible haute pression 9 Poignée de transport 28

10 Manivelle pour dévidoir

11 Rangement de la bouteille de détergent Plug 'n' Clean avec raccord pour détergent 12 Support pour la lance 13 Crochet-support pour le câble d'alimentation. 14 Câble d'alimentation secteur avec fiche secteur 15 Bouteille de détergent Plug 'n' Clean avec couvercle de fermeture 16 Roulette de transport 17 Poignée-pistolet 18 Verrouillage poignée-pistolet 19 Touche pour séparer le tuyau à haute pression de la poignée-pistolet 20 Lance avec réglage de la pression (Vario Power) Pour les travaux courants de nettoyage. La pression de travail peut être réglée de manière continue entre « mini » et « maxi » En position « Mix » le détergent peut être dosé. Pour régler la pression de travail, relâcher le levier de la poignée pistolet et tourner la lance sur la position souhaitée. 21 Lance avec rotabuse Pour les salissures tenaces ———————————————– Accessoire en option 22 Brosse de lavage Approprié pour le travail avec du détergent. 23 Brosse de lavage rotative Approprié pour le travail avec du détergent. Particulièrement adapté pour l'auto-nettoyage. 24 Buse de mousse avec récipient de détergent Le détergent est aspiré hors du récipient et mousse fortement. ———————————————– Pas comprise dans l'étendue de livraison 25 Tuyau d'alimentation d'eau Utiliser un flexible renforcé avec un raccord standard. diamètre minimal 13 mm (1/2 pouce) ; longueur minimale 7,5 m).

Monter les pièces jointes en vrac à l'appareil avant la mise en service.

Montage des roues Illustration  Presser les roues dans la fixation.  Fixer les roues à l'aide des obturateurs fournis. Veiller à l'alignement de l'obturateur ! Montage du support pour la poignéepistolet Illustration  Placer le support inférieur dans les échancrures et le pousser vers l'avant jusqu'à ce qu'il s'encliquette de façon audible.  Mettre le support supérieur en place et le presser vers le bas jusqu'en butée. Montage du crochet-support pour le câble d'alimentation Illustration  Presser le crochet-support et l'encliqueter dans la position supérieure. Montage de la poignée de transport Sont nécessaires : les 2 vis livrées ainsi qu'un tournevis à lame cruciforme PH 2. Illustration  Insérer la poignée de transport dans le guidage et la freiner à l'aide des 2 vis. Montage du régulateur de dosage pour le détergent Sont nécessaires : les 2 vis livrées ainsi qu'un tournevis à lame cruciforme PH 2. Illustration  Brancher les deux flexibles de détergent sur les raccords.  Mettre le régulateur de dosage en place et le fixer à l'aide des 2 vis. Remarque : Lors du montage, veiller impérativement à ce que les languettes du régulateur de dosage viennent se

fixer dans les échancrures prévues à ce effet sur le boîtier.

Montage du dévidoir de flexible haute pression Illustration  Pousser l'extrémité libre du flexible haute pression enroulé dans les échancrures pratiquées sur le régulateur de dosage.  Mettre l'enrouleur de câble en place dans les fixations pratiquées sur la poignée de transport.  Introduire l'axe de la manivelle dans les guidages.  Mettre la plaque de fixation en place et la freiner à l'aide de 2 vis.  Presser le nipple de raccordement du flexible haute pression court dans la fixation en laiton, le freiner à l'aide d'agrafes. Remarque : Veiller à un alignement correct du nipple de raccordement. Relier le flexible haute pression à la poignée-pistolet Illustration  Enficher le flexible haute pression dans la poignée-pistolet jusqu'à ce qu'il s'enclenche de manière audible. Remarque : Veiller à un alignement correct du nipple de raccordement. Contrôler que la connexion est bien fixée en tirant sur le flexible haute pression.

Attention Des impuretés dans l'eau peuvent endommager la pompe haute pression et les accessoires. Il est recommandé d'utiliser le filtre à eau KÄRCHER (accessoires spéciaux, référence 4.730-059). Données de raccordement, voir plaque signalétique / caractéristiques techniques Respecter les prescriptions de votre société distributrice en eau.

Toujours connecter le séparateur de système à l'alimentation en eau, et jamais directement à l'appareil. Illustration  Visser le raccord à l'arrivée d'eau de l'appareil. Aspiration d'eau depuis des réservoirs ouverts

Ce nettoyeur haute pression est approprié pour l'aspiration de l'eau de surface, par ex. des cuves d'eau de pluie ou étangs (hauteur manométrique maximale cf. caractéristiques techniques) avec le flexible d'aspiration avec soupape antiretour Kärcher ®

(accessoires spéciaux, référence 4.440238).  Remplir d'eau le flexible d'aspiration.  Visser le flexible d'aspiration sur le raccord d'eau de l'appareil et l'accrocher dans la source d'eau (par ex. réservoir de pluie).

 Dérouler complètement le flexible haute pression du dévidoir. Le retenir en même temps au niveau de la poignée de transport.

Remarque : Si la manivelle se trouve en position de sécurité, rabattre préalablement cette dernière vers le haut.  Enficher le flexible d'arrivée d'eau sur le raccord sur le raccord d'alimentation en eau. Remarque :Le flexible d'alimentation n'est pas compris dans la livraison.  Raccorder le flexible d'eau à l'alimentation en eau.  Ouvrir le robinet d'eau complètement.  Brancher la fiche secteur dans une prise de courant.  Interrupteur principal sur "I/ON".  Déverrouiller la manette de la poignéepistolet.  Tirer le levier, l'appareil se met en service. Laisser l'appareil en service (2 minutes au maximum) jusqu'à ce que l'eau ressorte sans bulles au niveau de la poignée-pistolet.  Relâcher la manette de la poignée-pistolet. Remarque : Si le levier est relâché, l'appareil se met hors service. La haute pression est conservée dans le système.  Verrouiller le levier de la poignée-pistolet.

Ne pas nettoyer les pneus, la carrosserie ou les surfaces sensibles telles que le bois avec la rotabuse pour éviter tout endommagement.

Attention Risque d'endommagement de la peinture Lors des travaux avec la brosse de lavage, celle-ci doit être exempte de salissures et d'autres particules. Illustration  Raccorder la lance à la poignée-pistolet et la fixer en effectuant une rotation à 90°.  Déverrouiller la manette de la poignéepistolet.  Tirer le levier, l'appareil se met en service.

Travail avec le détergent

L’utilisation de mauvais détergents ou d’autres produits chimiques peut nuire à la sécurité de l’appareil.

Utilisez pour la tâche de nettoyage respective exclusivement des détergents et des produits d'entretien Kärcher ®, car ceux-ci ont été mis au point spécialement pour une utilisation avec votre appareil. L'emploi d'autres détergents ou produits de soin peut entraîner une usure plus rapide et l'annulation de la garantie. Veuillez vous informer chez votre distributeur spécialisé ou consultez Kärcher ® directement.

La mauvaise utilisation de détergents peut entraîner de sérieuses blessures ou des intoxications.

Lors de l'utilisation de détergents, la fiche de données de sécurité du fabricant du détergent doit être respectée, notamment les remarques relatives à l'équipment de protection personnel. Remarques concernant le détergent : les détergents KÄRCHER usuels peuvent être achetés prêts à l'emploi, dans la bouteille de détergent Plug 'n' Clean avec bouchon, pour ces appareils. Ceci évite d'avoir à effectuer des transvasements ou remplissages ennuyeux. Illustration  Retirer le bouchon de la bouteille de détergent Plug 'n' Clean et presser la bouteille dans le raccord de détergent, avec l'ouverture dirigée vers le bas. Illustration  Régler la quantité de dosage de la solution de détergent avec le régulateur de dosage pour le détergent.  Utiliser la lance avec réglage de la pression (Vario Power).  Tourner la lance sur la position "Mix". Remarque : Ainsi, la solution de détergent est mélangée au jet d'eau lors du fonctionnement. Option  Remplir la solution de détergent dans le récipient de détergent de la buse à mousse (en respectant le dosage indiqué sur le conditionnement du détergent). Méthode de nettoyage conseillée  Pulvériser le détergent sur la surface sèche et laisser agir sans toutefois le laisser sécher complètement.  Retirer les saletés dissoutes au moyen du jet haute pression.

 Verrouiller le levier de la poignée-pistolet.

 Enficher la poignée-pistolet dans le support de poignée-pistolet.  En cas de pauses de longue durée (plus de 5 minutes), mettre en plus l'appareil hors service avec l'interrupteur "0/OFF".

Fin de l'utilisation

 Retirer la bouteille de détergent Plug 'n'

Clean du logement et la fermer à l'aide du bouchon. Pour le rangement, la placer avec une rotation de 180 ° dans la fixation.  Relâcher la manette de la poignée-pistolet.  Mettre l'appareil hors service "0/OFF".  Fermer le robinet d'eau.  Actionner la gachette de la poignée-pistolet afin de faire échapper la pression restante dans le système.  Verrouiller le levier de la poignée-pistolet.  Retirer la fiche secteur de la prise de courant.  Séparer l'appareil de l'alimentation en eau.

 Avant un transport à l'horizontale : Retirer la bouteille de détergent Plug 'n'

Clean du logement et la fermer à l'aide du bouchon.  Freiner l'appareil pour l'empêcher de glisser et de basculer.

몇 Attention En cas de stockage prolongé, par ex. en hiver, respecter en plus les recommandations fournies au chapitre Entretien.  Garer l'appareil sur une surface plane.  Appuyer sur la touche de séparation de la poignée-pistolet et séparer le flexible haute pression de celle-ci.  Enficher la poignée-pistolet dans le support de poignée-pistolet.  Enclencher le tube d'acier uniquement dans le support de tube d'acier. Illustration  Enrouler le flexible haute pression sur le dévidoir : déployer la manivelle du dévidoir, tourner dans le sens des aiguilles d'une montre puis rabattre la manivelle.  Ranger le câble de raccordement et les accessoires restants sur l'appareil.

Assistance en cas de panne

 Séparer l'appareil de l'alimentation en eau.  Ôter la lance de la poignée-pistolet.  Mettre l'appareil en marche ('I/ON') et actionner la manette de la poignée-pistolet jusqu'à ce qu'il n'y ait plus d'eau qui s'écoule (env. 1 min.).  Mettre l’appareil hors tension.  Conserver l'appareil et l'intégralité des accessoires dans un endroit à l'abri du gel.

Entretien et maintenance

Risque d'électrocution. Avant tout travail d'entretien et de maintenance, mettre l'appareil hors tension et débrancher la fiche secteur.

Il est possible de résoudre des pannes sans trop grande gravité en utilisant la liste suivante.

En cas de doute, s'adresser au service après-vente agréé.

L'appareil ne fonctionne pas

 Tirer le levier de la poignée pistolet, l'appareil se met en service.  Vérifier que la tension indiquée sur la plaque signalétique correspond à la tension de la prise de courant.  Vérifier si le câble d'alimentation est endommagé

L'appareil ne démarre pas, le moteur ronronne

Chute de tension en raison d'un réseau électrique faible ou dans le cas de l'utilisation d'un câble de rallonge.  Lors de la mise en service, tirer en premier sur le levier de la poignée-pistolet, puis mettre l'interrupteur principal sur "I/ ON".

L'appareil ne nécessite aucune maintenance.  Contrôler le réglage sur la lance.  Vérifier la présence d'un débit suffisant au niveau de l'alimentation en eau.  Enlever le tamis de l'arrivée d'eau à l'aide d'une pince et le nettoyer à l'eau courante.  Purger l'appareil avant l'utilisation. Mettre l'appareil en marche en vérifiant que la lance n'est pas branchée et le laisser tourner (max. 2 minutes) jusqu'à ce que l'eau qui s'échappe du pistolet FR – 13

Ôtez les salissures situées dans l'orifice de la buse à l'aide d'une aiguille et rincez-la avec de l'eau.

 Contrôler la quantité d'eau alimentée.

Appareil non étanche

 Une fuite minime au niveau de l'appareil peut survenir sous certaines conditions techniques. Si la fuite est importante, contacter le service après-vente agréé.  Utiliser la lance avec réglage de la pression (Vario Power). Tourner la lance sur la position "Mix".  Contrôler le réglage sur le régulateur de dosage pour détergent.  Vérifier si la bouteille de détergent Plug 'n' Clean se trouve avec l'ouverture dirigée vers le bas dans le raccord de détergent.

Accessoires et pièces de rechange

Les accessoires spéciaux élargissent le champ d'action de votre appareil. Vous trouverez de plus amples informations chez votre revendeur Kärcher ®.

Utiliser uniquement des pièces de rechange de la marque Kärcher ®. Vous trouverez une liste des pièces de rechanges à la fin de cette notice.

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l’appareil sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat. Vous trouverez les adresses sous : www.kaercher.com/dealersearch

EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Procédures d'évaluation de la conformité 2000/14/CE: Annexe V Niveau de puissance acoustique dB(A) Mesuré: 89 Garanti: EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Procedura di valutazione della conformità applicata 2000/14/CE: Allegato V Livello di potenza sonora dB(A) Misurato: Wordt de hendel aangetrokken, dan schakelt de drukschakelaar de pomp weer in.

EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Toegepaste conformiteitsbeoordelingsprocedure 2000/14/EG: Bijlage V Geluidsvermogensniveau dB(A) Gemeten: Los trabajos de limpieza que producen aguas residuales que contienen aceite (p. ej., el lavado de motores o el lavado de los bajos) solo se deben realizar en zonas de lavado que dispongan de separador de aceite. Indicaciones sobre ingredientes (REACH) Encontrará información actual sobre los ingredientes en: 3 Conexión de agua con filtro incorporado 4 Interruptor del aparato „0/OFF“ / „I/ON“ 5 Manguera de alta presión 6 Regulador de dosificación de detergente 7 Zona de recogida para pistola pulverizadora manual 8 Enrollador de mangueras de alta presión 9 Mango para el transporte 10 Manivela para enrollador de mangueras 11 Almacenamiento de la botella Plug 'n' Clean de detergente con toma para detergente 12 Zona de recogida para la lanza dosificadora 13 Gancho de almacenamiento del cable de alimentación de red 14 Cable de conexión a red y enchufe de red 15 Botella Plug 'n' Clean de detergente con tapa de cierre 16 Rueda de transporte 17 Pistola pulverizadora manual 18 Bloqueo de la pistola pulverizadora manual 19 Tecla para separar la manguera de alta presión de la pistola pulverizadora manual

20 Lanza dosificadora con regulación de la presión (Vario Power)

Para las tareas de limpieza más habituales. La presión de trabajo se puede regular sin escalonamiento entre "Mín" y "Máx". En la posición "Mix" se puede dosificar detergente. Para ajustar la presión de trabajo, soltar la palanca de la pistola pulverizadora manual y girar la lanza dosificadora a la posición deseada. 21 Lanza de agua con fresadora de suciedad Para las suciedades más difíciles de eliminar ———————————————– Posibles accesorios No incluido en el volumen de suministro 25 Manguera de alimentación de agua Utilice una manguera de agua de tejido resistente con un acoplamiento de los habituales en el mercado. Diámetro mínimo 13 mm (1/2 pulgadas); longitud mínima 7,5 m.

 Presionar el racor de conexión de la manguera de alta presión en el alojamiento de latón, asegurar con pinzas.

Nota: Procurar que el racor de conexión esté alineado correctamente.

Ilustraciones, véase la contraportada.

Antes de la puesta en marcha montar las piezas sueltas suministradas con el aparato. Montar las ruedas Se necesitan los dos tornillos suministrados y un destornillador de cabeza en cruz PH2. Figura  Insertar el asa de transporte en la guía y asegurar con dos tornillos. Montar el regulador de dosificación de detergente Se necesitan los dos tornillos suministrados y un destornillador de cabeza en cruz PH2. Figura  Insertar las dos mangueras de detergente en las conexiones.  Colocar el regulador de dosificación y fijar con los dos tornillos. Indicación: A la hora de realizar el montaje, procurar que las lengüetas del regulador de dosificación queden fijadas en las ranuras de la carcasa. 60

Conectar la manguera de alta presión con la pistola pulverizadora manual

Figura  Introducir la manguera de alta presión en la pistola pulverizadora manual hasta que esta haga un ruido al encajarse. Nota: Procurar que el racor de conexión esté alineado correctamente. Comprobar si la conexión es segura tirando de la manguera de alta presión.

Atención La suciedad en el agua puede dañar la bomba de alta presión y los accesorios. Como protección se recomienda utilizar el filtro de agua KÄRCHER (accesorios especiales, referencia de pedido 4.730-059). Valores de conexión: véase la placa de características/datos técnicos. Tenga en cuenta las normas de la empresa suministradora de agua. Suministro de agua desde la tubería de agua

De acuerdo con las normativas vigentes, está prohibido utilizar el aparato sin un separador de sistema en la red de agua potable. Se debe utilizar un separador de sistema apropiado de la empresa KÄRCHER,

 Atornillar manguera de aspiración a la conexión de agua del aparato y colgar en la fuente de agua (por ejemplo en un bidón para agua pluvial).

Atención La marcha en vacío durante más de 2 horas provoca daños en la bomba de alta presión. Si el equipo no genera presión en 2 minutos, desconectar el equipo y proceder conforme a las indicaciones del capítulo "Ayuda en caso de fallo". Figura  Desenrollar completamente la manguera de alta presión desde el enrollador de manguera. Sujetar contra el asa de transporte. Indicación: Si la manivela está en la posición de seguridad, plegarla antes hacia arriba.  Insertar la manguera de alimentación de agua en el acoplamiento de la toma de agua.

Enchufar la clavija de red a una toma de corriente.

Conectar el aparato „I/ON“. Desbloquear la palanca de la pistola pulverizadora manual. Tirar de la palanca, el aparato se enciende. Dejar el aparato en funcionamiento (máx. 2 minutos), hasta que salga el agua de la pistola pulverizadora manual sin burbujas. Suelte la palanca de la pistola pulverizadora manual. Nota: Si no se suelta la palanca, el aparato vuelve a apagarse. La alta presión se mantiene en el sistema. Bloquear la palanca de la pistola pulverizadora manual.

몇 Peligro Método de limpieza recomendado  Rocíe la superficie seca con detergente y déjelo actuar pero sin dejar que se seque.  Aplicar el chorro de agua a alta presión sobre la suciedad disuelta para eliminarla.

Interrupción del funcionamiento

 Suelte la palanca de la pistola pulverizadora manual.  Bloquear la palanca de la pistola pulverizadora manual.  Insertar la pistola pulverizadora manual en la zona de recogida para pistolas pulverizadoras manuales.  Durante las pausas de trabajo prolongadas (de una duración superior a 5 minutos), desconectar además el aparato „0/OFF“.

 Saque el enchufe de la toma de corriente.

 Desconectar el aparato del suministro de agua.

 Encajar la lanza dosificadora en la zona de recogida para la lanza dosificadora.

 Desenrolle la manguera de alta presión en el desenrollador de mangueras: Despliegue la manivela del desenrollador, gírela en el sentido de las agujas del reloj y vuelva a plegar la manivela.  Guardar la conexión a la red y el resto de los accesorios en el aparato.

Protección antiheladas

 Comprobar si el cable de conexión a la red presenta daños.

 Utilizar la lanza dosificadora con regulación de la presión (Vario Power).

Girar la lanza dosificadora hasta la posición "Mix".  Comprobar el ajuste del regulador de dosificación de detergente.  Comprobar si la botella de detergente Plug 'n' Clean con el orificio hacia abajo en la toma de detergente.

El aparato no arranca, el motor ronronea

Caída de tensión debida a que la red es débil o por el uso de cable alargador.  Al conectar, primero tirar de la palanca de la pistola pulverizadora manual, después colocar el aparato en la posición „I/ON“.

El aparato no alcanza la presión necesaria

 Comprobar el ajuste de la lanza dosificadora.  comprobar que el suministro de agua tiene suficiente caudal.  Extraer el tamiz de la conexión del agua con unos alicates de punta plana y limpiarlo colocándolo bajo agua corriente.  Purgue el aire del aparato antes de su puesta en servicio. Conecte el aparato sin que esté conectada la lanza dosificadora y déjelo en marcha (máx. 2 minutos) hasta que el agua que salga de la pistola no tenga burbujas. Desconecte el aparato y conecte la manguera de alta presión. 64

 Limpiar la boquilla de alta presión: eliminar las impurezas del orificio de la boquilla con una aguja y aclarar con agua desde la parte delantera.

 Comprobar el caudal de agua. Conexión de agua Presión de entrada (máx.) 0,8 MPa Temperatura de entrada (máx.) 40 °C Velocidad de alimentación 9 l/min EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Procedimiento de evaluación de la conformidad aplicado 2000/14/CE: Anexo V Nivel de potencia acústica dB(A) Medido: 89 Garantizado: 92 'n' Clean com tampa de fecho 16 Roda de transporte 17 Pistola de injecção manual 18 Bloqueio da pistola pulverizadora manual 19 Botão para separar a mangueira de alta pressão da pistola pulverizadora manual 20 Lança com regulação da pressão (Vario Power) Pressão de admissão (máx.) 0,8 MPa Temperatura de admissão 40 °C (máx.) Quantidade de admissão (mín.) 9 l/mín Máx. altura de aspiração EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Processo aplicado de avaliação de conformidade 2000/14/CE: Anexo V Nível de potência acústica dB(A) Medido: 89 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Anvendte overensstemmelsesvurderingsprocedurer 2000/14/EF: Bilag V Lydeffektniveau dB(A) Målt: EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Anvendt metode for samsvarsvurdering 2000/14/EF: Vedlegg V Lydeffektnivå dB(A) Målt: EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Tillämpad metod för överensstämmelsevärdering 2000/14/EG: Bilaga V Ljudeffektsnivå dB(A) Upmätt: EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Sovellettu yhdenmukaisuuden analysointimenetelmä 2000/14/EY: Liite V Äänen tehotaso dB(A) EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Εφαρμοσθείσα διαδικασία συμμόρφωσης 2000/14/EΚ: Παράρτημα V στάθμη ηχητικής πίεσης dB(A) EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Kullanılan uyumluluk değerlendirme yöntemleri 2000/14/EG: Ek V Ses şiddeti dB(A) Ölçülen: 89 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Примененный порядок оценки соответствия 2000/14/ЕС: Приложение V Уровень мощности звука dB(A) EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Követett megfelelés megállapítási eljárás: 2000/14/EK: V. függelék Hangteljesítményszint dB(A) EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Použitý postup posuzování shody: 2000/14/ES: Příloha V Hladinu akustického dB(A) Namerenou: 89 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Postopek ocenjevanja skladnosti: 2000/14/ES: Priloga V Raven zvočne moči dB(A) Izmerjeno: EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Zastosowana metoda oceny zgodności 2000/14/WE: Załącznik V Poziom mocy akustycznej dB(A) Zmierzony: 17 Pistol de pulverizare 18 Zăvor pistol de pulverizat 19 Buton de detaşare a furtunului de înaltă presiune de pistolul de pulverizat 20 Lance cu reglaj de presiune (Vario Power) Pentru lucrările de curăţare uzuale. Presiunea de lucru poate fi reglată fără Notă: Furtunul de alimentare nu se livrează împreună cu aparatul.  Conectaţi furtunul de apă la sursa de alimentare cu apă.  Deschideţi robinetul de apă în totalitate.  Introduceţi ştecherul în priză.  Porniţi aparatul „I/ON“.  Deblocaţi maneta pistolului de stropit. Temperatura de circulare 40 °C (max.) Debitul de circulare (min.) 9 l/min Presiunea de lucru 11 MPa Presiunea maximă admisă 13 MPa EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Procedura de evaluare a conformităţii: 2000/14/CE: Anexa V Nivel de zgomot dB(A) măsurat: 89 garantat: 92 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Uplatňované postupy posudzovania zhody: 2000/14/ES: Príloha V Úroveň akustického výkonu dB(A) EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Primijenjeni postupak ocjenjivanja suglasja: 2000/14/EZ: privitak V Razina jačine zvuka dB(A) Izmjerena: EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Primenjeni postupak ocenjivanja usklađenosti: 2000/14/EZ: Prilog V Nivo jačine zvuka dB(A) Izmerena: EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Приложен метод за оценка на съответствието: 2000/14/ЕО: Приложение V ниво на шум dB(A) EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Järgitud vastavushindamise protseduur: 2000/14/EÜ: Lisa V Helivõimsuse tase dB(A) Mõõdetud: EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Atbilstibas novertešanas procedura: 2000/14/EK: V pielikums Skanas intensitates līmenis dB(A) EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Taikyta atitikties vertinimo procedura: 2000/14/EB: V priedas Garso galios lygis dB(A) EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Застосовуваний метод оцінки відповідності 2000/14/ЄС: Доповнення V EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Қолданбалы Сəйкестікті Бағалау туралы ережелер 2000/14/EG V қосымшасы
