GEBRUIKSAANWIJZING RH8758/01 ROWENTA

Gebruiksvoorzorgsmaatregelen 45

Elektrische voeding 45 Reparaties 45

BESCHRIJVING 45 VOOR HET EERSTE GEBRUIK 45 1. 2. 3. 4.

Het apparaat monteren 45 De batterij laden 46 Het apparaat gebruiken 46 Opbergen 47

REINIGEN EN ONDERHOUDEN 48 1.

Het stofreservoir schoonmaken 48

De schuimfilter van de motor schoonmaken 48 Uw stofzuiger onderhouden 49

BATTERIJEN 49 1. 2.

De batterijen vervangen 49 Het apparaat afdanken 49

RO_AIR_FORCE_EXTREME_903097_05_V8_903097/05 08/04/13 14:40 Page44

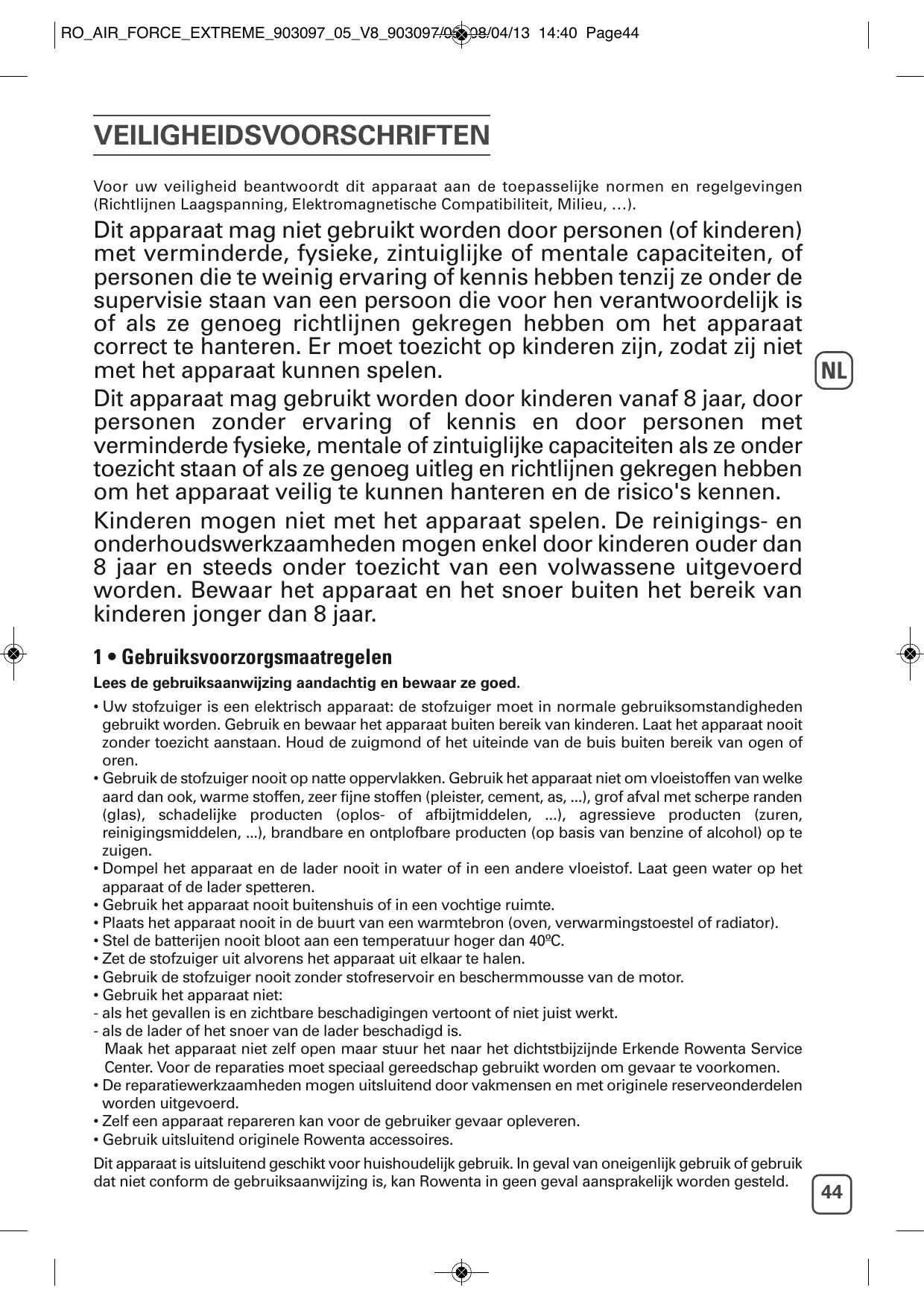

VEILIGHEIDSVOORSCHRIFTEN Voor uw veiligheid beantwoordt dit apparaat aan de toepasselijke normen en regelgevingen (Richtlijnen Laagspanning, Elektromagnetische Compatibiliteit, Milieu, …).

Dit apparaat mag niet gebruikt worden door personen (of kinderen) met verminderde, fysieke, zintuiglijke of mentale capaciteiten, of personen die te weinig ervaring of kennis hebben tenzij ze onder de supervisie staan van een persoon die voor hen verantwoordelijk is of als ze genoeg richtlijnen gekregen hebben om het apparaat correct te hanteren. Er moet toezicht op kinderen zijn, zodat zij niet met het apparaat kunnen spelen. NL Dit apparaat mag gebruikt worden door kinderen vanaf 8 jaar, door personen zonder ervaring of kennis en door personen met verminderde fysieke, mentale of zintuiglijke capaciteiten als ze onder toezicht staan of als ze genoeg uitleg en richtlijnen gekregen hebben om het apparaat veilig te kunnen hanteren en de risico's kennen. Kinderen mogen niet met het apparaat spelen. De reinigings- en onderhoudswerkzaamheden mogen enkel door kinderen ouder dan 8 jaar en steeds onder toezicht van een volwassene uitgevoerd worden. Bewaar het apparaat en het snoer buiten het bereik van kinderen jonger dan 8 jaar. 1 • Gebruiksvoorzorgsmaatregelen Lees de gebruiksaanwijzing aandachtig en bewaar ze goed. • Uw stofzuiger is een elektrisch apparaat: de stofzuiger moet in normale gebruiksomstandigheden gebruikt worden. Gebruik en bewaar het apparaat buiten bereik van kinderen. Laat het apparaat nooit zonder toezicht aanstaan. Houd de zuigmond of het uiteinde van de buis buiten bereik van ogen of oren. • Gebruik de stofzuiger nooit op natte oppervlakken. Gebruik het apparaat niet om vloeistoffen van welke aard dan ook, warme stoffen, zeer fijne stoffen (pleister, cement, as, ...), grof afval met scherpe randen (glas), schadelijke producten (oplos- of afbijtmiddelen, ...), agressieve producten (zuren, reinigingsmiddelen, ...), brandbare en ontplofbare producten (op basis van benzine of alcohol) op te zuigen. • Dompel het apparaat en de lader nooit in water of in een andere vloeistof. Laat geen water op het apparaat of de lader spetteren. • Gebruik het apparaat nooit buitenshuis of in een vochtige ruimte. • Plaats het apparaat nooit in de buurt van een warmtebron (oven, verwarmingstoestel of radiator). • Stel de batterijen nooit bloot aan een temperatuur hoger dan 40ºC. • Zet de stofzuiger uit alvorens het apparaat uit elkaar te halen. • Gebruik de stofzuiger nooit zonder stofreservoir en beschermmousse van de motor. • Gebruik het apparaat niet: - als het gevallen is en zichtbare beschadigingen vertoont of niet juist werkt. - als de lader of het snoer van de lader beschadigd is. Maak het apparaat niet zelf open maar stuur het naar het dichtstbijzijnde Erkende Rowenta Service Center. Voor de reparaties moet speciaal gereedschap gebruikt worden om gevaar te voorkomen. • De reparatiewerkzaamheden mogen uitsluitend door vakmensen en met originele reserveonderdelen worden uitgevoerd. • Zelf een apparaat repareren kan voor de gebruiker gevaar opleveren. • Gebruik uitsluitend originele Rowenta accessoires. Dit apparaat is uitsluitend geschikt voor huishoudelijk gebruik. In geval van oneigenlijk gebruik of gebruik dat niet conform de gebruiksaanwijzing is, kan Rowenta in geen geval aansprakelijk worden gesteld.

RO_AIR_FORCE_EXTREME_903097_05_V8_903097/05 08/04/13 14:40 Page45

2 • Elektrische voeding • Controleer of de spanning (voltage) op de gegevensplaat van de lader van uw stofzuiger overeenkomt met de spanning van uw installatie. • Trek nooit aan het elektrisch snoer om de lader uit het stopcontact te trekken. • Als het snoer van de lader beschadigd is of als de lader niet correct werkt: gebruik geen andere dan door de fabrikant geleverde lader en neem contact op met de Rowenta Klantendienst of het dichtstbijzijnde Erkende Service Center.

3 • Reparaties De reparatiewerkzaamheden mogen uitsluitend door vakmensen en met originele reserveonderdelen worden uitgevoerd. Zelf een apparaat repareren kan voor de gebruiker gevaar opleveren en doet de garantie vervallen.

BESCHRIJVING 1. Ergonomisch handvat 2. Aan/Uit-schakelaar 2 a "Uit" stand 3. Controlelampje snelheid 3 a "Min" stand 3 b "Medium" stand 3 c "Turbo" stand 4. Controlelampje laadstroom 5. Stang 6. Hoofdonderdeel 7. Blokkeerschroef 8. Luchtuitlaatrooster 9. Stofreservoir 9 a Stofbak (0,5L) 9 b Stofscheidingssysteem 9 c Beschermmousse van de motor 9 d Deksel

10. Verbindingsbuis 11. DELTA zuigmond met geïntegreerde elektroborstel 11 a Elektroborstel 11 b Sluitveren 11 c Luik 12. Wielen 13. Lader - 18V en 24V: ref. RS-RH5277* 14. Batterijen - 18V: ref. RS-RH5233* - 24V: ref. RS-RH5278* 15. Gereedschap

VOOR HET EERSTE GEBRUIK 1 • Het apparaat monteren Haal het apparaat uit de verpakking en verwijder al het verpakkingsmateriaal. Bewaar de garantiebon en lees de gebruiksaanwijzing aandachtig voor het eerste gebruik. • Verwijder de schroef uit de stang en laat de moer in de houder. • Neem de stang vast en schuif de stang voorzichtig in het bovenste gedeelte van het hoofdonderdeel (fig.1). • Plaats de blokkeerschroef (7) in de stang en draai deze met het meegeleverde gereedschap vast (fig.2). • Plaats vervolgens de Delta zuigmond (11) op het onderste gedeelte van het hoofdonderdeel (fig.3). • Maak daarna het stofreservoir op het apparaat vast (fig.19). Opmerking: druk op de uitwerpknop aan de achterkant (fig.4) om de Delta zuigmond los te maken en verwijder de zuigmond van het hoofdonderdeel.

45 * Afhankelijk van het model

RO_AIR_FORCE_EXTREME_903097_05_V8_903097/05 08/04/13 14:40 Page46

2 • De batterij laden BELANGRIJK: Gebruik enkel de originele, meegeleverde lader. Laad het apparaat nooit op bij een temperatuur lager dan 0ºC of hoger dan 40ºC. Als u een universele lader gebruikt, vervalt de garantie. Laad de batterij volledig op (ongeveer 10 uur) voor het eerste gebruik. Zet de schakelaar op "Uit" om de batterij te laden (2 a). • Plaats de stofzuiger bij een stopcontact. • Steek de stekker van de lader in het stopcontact en sluit de lader aan op de achterkant van de stang (fig.5). • Het controlelampje laadstroom (4) wordt blauw. Laat de stofzuiger laden. Het controlelampje gaat uit als de stofzuiger geladen is (ongeveer 10 uur).

NL U kunt de stofzuiger zonder risico op de lader aangesloten laten. De lader wordt warm, maar dat is normaal. Na gebruik moet u de stofzuiger opnieuw laden zodat de stofzuiger steeds met een volle batterij klaar staat. Zo kunt u optimaal van uw apparaat gebruik maken en van de autonomie genieten. Wij raden u echter aan de stekker uit het stopcontact te trekken als u het apparaat lange tijd niet gaat gebruiken (vakantieperiode, ...). Gedurende deze inactieve periode zijn de batterijen onderhevig aan natuurlijke ontlading.

3 • Het apparaat gebruiken Trek het snoer van de lader uit de stofzuiger. Als de lader op het stopcontact en op het apparaat aangesloten is, werkt de stofzuiger niet. Houd de stofzuiger aan het handvat vast en schuif de Aan/Uit-schakelaar naar beneden. Kies één van deze drie snelheden (fig.6): • « Min » : voor het stofzuigen van tapijten en vaste vloerbekleding (3.a) en delicate oppervlakken. Opmerking: controleer regelmatig of de wielen achteraan de zuigmond schoon zijn. • « Medium » : voor het optimaal stofzuigen van allerlei soorten licht bevuilde vloeren (3.b). • « Turbo» : voor het optimaal stofzuigen van allerlei soorten zwaar bevuilde vloeren (3.c). Autonomie van uw stofzuiger* afhankelijk van de gebruikssnelheid (autonomie wanneer het apparaat volledig geladen is): Snelheid 1 « Min »

Snelheid 2 « Medium»

Werking van het controlelampje laadstroom (4) • Wanneer het controlelampje laadstroom blauw knippert, is de batterij bijna leeg (4). • Wanneer de batterij leeg is, stopt het apparaat automatisch (het controlelampje laadstroom blijft ongeveer 10 seconden blauw knipperen). Laad de batterij op. • Laat de batterij minstens 10 minuten laden alvorens de stofzuiger opnieuw te gebruiken. • Als u het apparaat aanzet, de stofzuiger niet begint te werken en het controlelampje laadstroom knippert, is de batterij leeg. Laad de stofzuiger op.

DE ELEKTROBORSTEL GEBRUIKEN De elektroborstel is een draaiende borstel die een optimale reinigingsefficiëntie garandeert. De borstel reinigt in de diepte. De borstel heeft haren over de hele lengte en verwijdert vezels en dierenharen uit tapijt en vaste vloerbekleding. * Afhankelijk van het model

RO_AIR_FORCE_EXTREME_903097_05_V8_903097/05 08/04/13 14:40 Page47

Opmerking: als de zuigmond te hard aan het oppervlak kleeft, schuift u de schakelaar op de "Min" stand. OPGELET: Gebruik het apparaat nooit om grof afval op te zuigen. Gebruik de elektroborstel nooit voor het stofzuigen van langharige tapijten, dierenharen of franjes.

DE ELEKTROBORSTEL DEMONTEREN EN SCHOONMAKEN OPGELET: Voor de onderhouds- of reinigingsbeurt altijd eerst de stofzuiger uitschakelen en de stekker uit het stopcontact trekken. Neem het meegeleverde gereedschap (15) vast en druk op de sluitveren aan beide kanten van het onderste gedeelte van de Delta zuigmond (fig.7). Verwijder het luik van de zuigmond op de elektroborstel (fig.8). Verwijder de lager van de elektroborstel om deze schoon te maken (fig.9). Verwijder voorzichtig de vezels, de haren, de dierenharen, ... van de elektroborstel (fig.10). Als de elektroborstel schoon is, monteert u de lager opnieuw (fig.11) en plaatst u het luik van de zuigmond opnieuw op de elektroborstel (fig.12). Neem het meegeleverde gereedschap vast en sluit de twee sluitveren opnieuw (fig.13).

VOOR UW VEILIGHEIDÉ • Raak nooit de draaiende onderdelen aan alvorens de stofzuiger uit te zetten en de stekker uit het stopcontact te trekken. • Gebruik het apparaat nooit op een nat oppervlak. • Dompel het apparaat nooit onder in water.

DE ELEKTROBORSTEL HERSTELLEN De elektroborstel werkt niet meer goed of maakt een vreemd geluid • De draaiende borstel of de slang zijn verstopt: zet de stofzuiger uit en maat het apparaat schoon. • De borstel is versleten: neem contact op met een Erkend Service Center om de borstel te vervangen. • De drijfriem is versleten Als de drijfriem versleten is, slipt de riem en maakt deze een vreemd geluid. Neem contact op met een Erkend Service Center om de drijfriem te vervangen. De elektroborstel stop met werken tijdens het stofzuigen • De thermische beveiliging is aangesprongen: zet de stofzuiger uit, zet de schakelaar op de "Uit" stand (2 a) en trek de stekker uit het stopcontact. Zorg ervoor dat geen enkel onderdeel de draaiende beweging van de borstel hindert. Verwijder deze hinderende onderdelen, maak de elektroborstel schoon (fig.10) en zet de stofzuiger opnieuw aan. De elektroborstel verplaatst zich moeilijk Als u uw stofzuiger moeilijk over de vloer kunt bewegen, vermindert u de zuigkracht en zet u de schakelaar op de "Min" stand (3 a). Neem, als het probleem blijft bestaan, contact op met het dichtstbijzijnde Erkende Rowenta Service Center. Raadpleeg de lijst van Erkende Service Centers of neem contact op met de Rowenta klantendienst.

4 • Opbergen Zet na gebruik uw stofzuiger uit door de schakelaar op de "Uit" stand te zetten (2 a). U kunt uw stofzuiger verticaal en waar u maar wilt opbergen dankzij de parkeerstand. Om de stofzuiger in de parkeerstand te zetten: plaats de stofzuiger verticaal om het apparaat te blokkeren. Om de stofzuiger opnieuw te gebruiken: neem het handvat vast en duw het handvat naar achter om de parkeerstand te deblokkeren.

RO_AIR_FORCE_EXTREME_903097_05_V8_903097/05 08/04/13 14:40 Page48

REINIGEN EN ONDERHOUDEN BELANGRIJK: Voor de onderhouds- of reinigingsbeurt altijd eerst de stofzuiger uitschakelen en de stekker uit het stopcontact trekken.

1 • Het stofreservoir schoonmaken (9) 1.a Snel legen Zodra de stofbak vol is en het niveau ‘MAX’ is bereikt, leegt u het als volgt: schuif het stofreservoir naar beneden en verwijder het (fig.14), houd het reservoir boven een vuilnisbak en druk op de "Push"-knop om het luik te openen en de inhoud van het reservoir te legen (fig.15). Sluit het luik opnieuw (fig.16) en plaats het stofreservoir opnieuw.

1.b Volledig legen Het stofreservoir moet regelmatig schoongemaakt worden. • Verwijder het stofreservoir (fig.14) en haal de verschillende onderdelen uit elkaar (9). • Verwijder de beschermmousse van de motor (9c). • Houd het stofreservoir (9a), het scheidingssysteem (9b) en het deksel (9d) onder lauw water (fig.20), laat de onderdelen daarna drogen of wrijf ze met een droge doek schoon. • Maak de beschermmousse van de motor schoon (zie paragraaf 2). • Als de onderdelen droog zijn, monteert u het stofreservoir en de meegeleverde beschermmousse van de reservemotor (9c) opnieuw. • Sluit het stofreservoir en plaats het opnieuw op het apparaat (fig.19).

2 • De schuimfilter van de motor schoonmaken (9c) OPGELET: Gebruik de stofzuiger nooit zonder beschermmousse van de motor. Gebruik het apparaat niet om zeer fijne stoffen (pleister, cement, as, ...) op te zuigen en maak de schuimfilter van de motor minstens een keer per jaar schoon. Maak de schuimfilter schoon wanneer u merkt dat de stofzuiger niet meer goed zuigt. • Verwijder eerst het deksel van het stofreservoir (9d) en vervolgens de schuimfilter van de motor (9c) (fig.21). • Maak de schuimfilter van de motor (9c) met lauw zeepwater schoon. Spoel de filter af en laat minstens 12H00 drogen alvorens het onderdeel opnieuw te plaatsen (fig.22).

BELANGRIJK: Zorg ervoor dat de schuimfilter goed droog is, alvorens het onderdeel opnieuw te plaatsen. Laat de filter minstens 12H00 drogen. In de verpakking zit een extra schuimfilter zodat u de stofzuiger kunt blijven gebruiken terwijl de originele schuimfilter droogt.

OPGELET: Maak de onderdelen van het stofreservoir of de schuimfilter van de motor nooit in de afwasmachine schoon.

RO_AIR_FORCE_EXTREME_903097_05_V8_903097/05 08/04/13 14:40 Page49

3 • Uw stofzuiger onderhouden Maak de romp van het apparaat met een zachte, vochtige doek schoon. Droog vervolgens met een droge doek af (fig.23). BELANGRIJK: Gebruik nooit agressieve of schurende producten. Het stofreservoir en/of het deksel van het scheidingssysteem kunnen mettertijd verkleuren. Dit heeft geen invloed op de werking van het apparaat.

BATTERIJEN 1 • Batterijen vervangen In het apparaat zitten NiMh-batterijen die om veiligheidsredenen enkel door een professionele reparateur kunnen vervangen worden. Wanneer de batterij niet meer naar behoren laadt, moet het NiMh-batterijblok volledig verwijderd worden. Neem contact op met het dichtstbijzijnde Erkende Service Center om de batterijen te vervangen.

2 • Het apparaat afdanken Verwijder eerst de batterijen uit het apparaat alvorens de stofzuiger weg te gooien. Neem contact op met een Erkend Service Center of volg deze stappen om de batterijen te verwijderen: trek de stekker uit het stopcontact, verwijder de schroef en demonteer de stang van het hoofdonderdeel en maak de 5 schroeven op de achterkant van de stang los (fig.24). Til de kap van de stang voorzichtig op, maak de twee schroeven van de elektronische schakeling los en trek aan de stekker om het batterijblok los te koppelen (fig.25). Gooi het batterijblok niet bij het huisvuil. Breng het naar het dichtstbijzijnde Erkende Rowenta Service Center of naar een hiervoor voorzien afvalinzamelpunt.

MILIEU • Volgens de huidige wetgeving moet elke apparaat dat niet meer gebruikt wordt naar een Erkend Service Center gebracht worden. • Milieu: Richtlijn 2002/95/CE Waarschuwing Vervang een oplaadbaar batterijblok niet door een niet-oplaadbaar batterijblok. Neem contact op met een Erkend Service center om de batterijen te vervangen. De batterijen mogen enkel binnenshuis gebruikt worden. Dompel de batterijen niet onder in water. Ga voorzichtig om met de batterijen. Steek de batterijen nooit in de mond. Zorg ervoor dat de batterijen niet in contact komen met andere metalen voorwerpen (ringen, nagels, schroeven,… ). Steek geen metalen voorwerpen in de uiteinden van de batterijen en vermijd kortsluiting in de batterijen. Bij kortsluiting kunnen de batterijen zeer warm worden. Zo kan er gevaar voor brandwonden en zelfs

RO_AIR_FORCE_EXTREME_903097_05_V8_903097/05 08/04/13 14:40 Page50

brandgevaar ontstaan. Als de batterijen lekken, wrijf dan niet in uw ogen. Was uw handen en spoel uw ogen met water schoon. Raadpleeg, indien nodig, een arts. Bescherm het milieu! Uw apparaat bevat verschillende materialen die geschikt zijn voor terugwinning of recycling. Breng het apparaat naar een afvalinzamelpunt voor een correcte verwerking.

REPARATIE BELANGRIJK: Zet de stofzuiger met de Aan/Uit schakelaar uit zodra u merkt dat de stofzuiger niet meer goed werkt.

NL De reparatiewerkzaamheden mogen uitsluitend door vakmensen en met originele reserveonderdelen worden uitgevoerd. Zelf een apparaat repareren kan voor de gebruiker gevaar opleveren. Indien uw stofzuiger niet start Controleer of de stekker van de lader in de stofzuiger zit. Als de stekker niet in het apparaat zit, is de stofzuiger niet geladen. Laad de stofzuiger op. Als het controlelampje laadstroom tijdens het laden blauw knippert, gebruikt u niet de geschikte lader of is de lader defect. Indien uw stofzuiger niet zuigt • De elektroborstel is verstopt: maak de borstel schoon. • Het scheidingssysteem is verstopt: verwijder het stofreservoir en maak het scheidingssysteem schoon. Indien uw stofzuiger minder goed zuigt, lawaai maakt, piept • De buis of de slang zijn gedeeltelijk verstopt: ontstop de onderdelen. • Het stofreservoir is vol: leeg het en maak het schoon. • Het stofreservoir is niet correct geplaatst: plaats het onderdeel correct. • De Delta zuigmond is verstopt: demonteer de elektroborstel en maak schoon. • De schuimfilter van de motor is vol: maak schoon. Het scheidingssysteem zit vol stof • Het stof hoopt zich op in het scheidingssysteem. Zorg ervoor dat de pijp tussen het scheidingssysteem en het stofreservoir niet verstopt zit. • De toegang tot het stofreservoir is verstopt: verwijder het stofreservoir en leeg het. Maak de opening in het stofreservoir schoon. Als het zuigmondstuk moeilijk te verplaatsen is Verminder de aanzuigkracht met de schakelaar. Neem als het probleem blijft bestaan contact op met het dichtstbijzijnde Erkende Rowenta Service Center. Raadpleeg de lijst van Erkende Rowenta Service Centers of neem contact op met de Rowenta klantendienst.

GARANTIE Dit apparaat is uitsluitend geschikt voor huishoudelijk gebruik; in geval van oneigenlijk gebruik, of gebruik dat niet conform de gebruikaanwijzing is, ken het merk in geen geval aansprakelijk gesteld worden en vervalt de garantie. Lees de gebruiksaanwijzing aandachtig voor het eerste gebruik: Niet-naleving ontheft Rowenta van alle aansprakelijkheid.
