MANUAL DE UTILIZADOR RH8758/01 ROWENTA

Precauções de utilização 28

Alimentação eléctrica 29 Reparações 29

DESCRIÇÃO 29 ANTES DA PRIMEIRA UTILIZAÇÃO 29 1. 2. 3. 4.

Montagem do aparelho 29 Carga da bateria 29 Ligação do aparelho 30 Arrumação 31

LIMPEZA E MANUTENÇÃO 32 1.

Limpeza do recipiente para o pó 32

Limpeza do filtro de espuma de protecção do motor 32 Manutenção do seu aspirador 33

Substituição das baterias 33 Eliminação do aparelho 33

RO_AIR_FORCE_EXTREME_903097_05_V8_903097/05 08/04/13 14:40 Page28

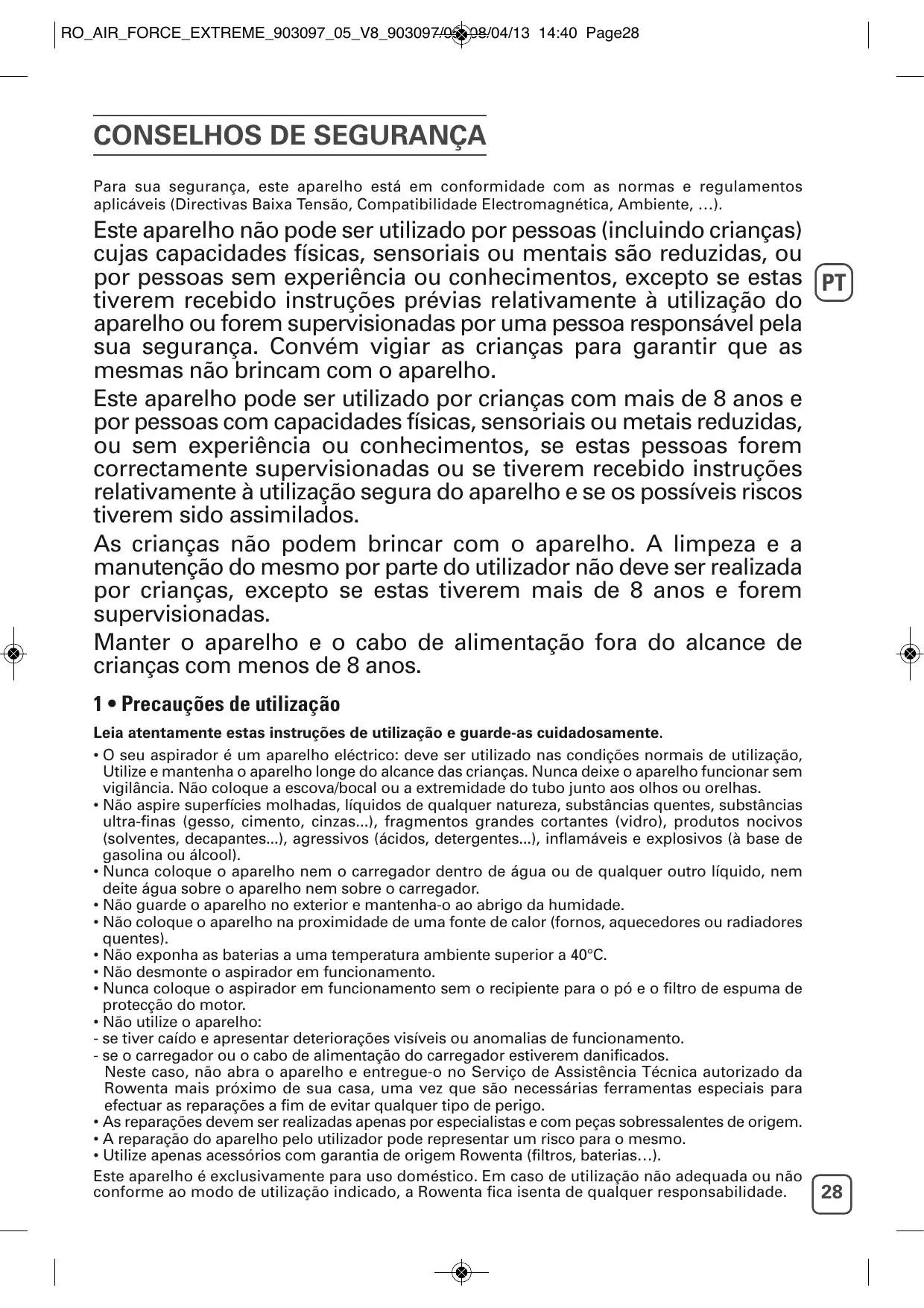

CONSELHOS DE SEGURANÇA Para sua segurança, este aparelho está em conformidade com as normas e regulamentos aplicáveis (Directivas Baixa Tensão, Compatibilidade Electromagnética, Ambiente, …).

Este aparelho não pode ser utilizado por pessoas (incluindo crianças) cujas capacidades físicas, sensoriais ou mentais são reduzidas, ou por pessoas sem experiência ou conhecimentos, excepto se estas PT tiverem recebido instruções prévias relativamente à utilização do aparelho ou forem supervisionadas por uma pessoa responsável pela sua segurança. Convém vigiar as crianças para garantir que as mesmas não brincam com o aparelho. Este aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou metais reduzidas, ou sem experiência ou conhecimentos, se estas pessoas forem correctamente supervisionadas ou se tiverem recebido instruções relativamente à utilização segura do aparelho e se os possíveis riscos tiverem sido assimilados. As crianças não podem brincar com o aparelho. A limpeza e a manutenção do mesmo por parte do utilizador não deve ser realizada por crianças, excepto se estas tiverem mais de 8 anos e forem supervisionadas. Manter o aparelho e o cabo de alimentação fora do alcance de crianças com menos de 8 anos. 1 • Precauções de utilização Leia atentamente estas instruções de utilização e guarde-as cuidadosamente. • O seu aspirador é um aparelho eléctrico: deve ser utilizado nas condições normais de utilização, Utilize e mantenha o aparelho longe do alcance das crianças. Nunca deixe o aparelho funcionar sem vigilância. Não coloque a escova/bocal ou a extremidade do tubo junto aos olhos ou orelhas. • Não aspire superfícies molhadas, líquidos de qualquer natureza, substâncias quentes, substâncias ultra-finas (gesso, cimento, cinzas...), fragmentos grandes cortantes (vidro), produtos nocivos (solventes, decapantes...), agressivos (ácidos, detergentes...), inflamáveis e explosivos (à base de gasolina ou álcool). • Nunca coloque o aparelho nem o carregador dentro de água ou de qualquer outro líquido, nem deite água sobre o aparelho nem sobre o carregador. • Não guarde o aparelho no exterior e mantenha-o ao abrigo da humidade. • Não coloque o aparelho na proximidade de uma fonte de calor (fornos, aquecedores ou radiadores quentes). • Não exponha as baterias a uma temperatura ambiente superior a 40°C. • Não desmonte o aspirador em funcionamento. • Nunca coloque o aspirador em funcionamento sem o recipiente para o pó e o filtro de espuma de protecção do motor. • Não utilize o aparelho: - se tiver caído e apresentar deteriorações visíveis ou anomalias de funcionamento. - se o carregador ou o cabo de alimentação do carregador estiverem danificados. Neste caso, não abra o aparelho e entregue-o no Serviço de Assistência Técnica autorizado da Rowenta mais próximo de sua casa, uma vez que são necessárias ferramentas especiais para efectuar as reparações a fim de evitar qualquer tipo de perigo. • As reparações devem ser realizadas apenas por especialistas e com peças sobressalentes de origem. • A reparação do aparelho pelo utilizador pode representar um risco para o mesmo. • Utilize apenas acessórios com garantia de origem Rowenta (filtros, baterias…). Este aparelho é exclusivamente para uso doméstico. Em caso de utilização não adequada ou não conforme ao modo de utilização indicado, a Rowenta fica isenta de qualquer responsabilidade.

RO_AIR_FORCE_EXTREME_903097_05_V8_903097/05 08/04/13 14:40 Page29

2 • Alimentação eléctrica • Verifique se a tensão de utilização (voltagem) indicada na placa sinalética do carregador do seu aspirador corresponde à da instalação. • Nunca desligue o carregador puxando pelo cabo de alimentação eléctrica. • Se o cabo de alimentação do carregador estiver danificado ou se o carregador não funcionar: não utilize outro carregador para além do modelo fornecido pelo fabricante e contacte o Serviço de Clientes Rowenta ou dirija-se ao Serviço de Assistência Técnica autorizado mais próximo.

3 • Reparações As reparações devem ser realizadas apenas por especialistas e com peças sobressalentes de origem. A reparação do aparelho pelo utilizador pode representar um risco para o mesmo e anular a garantia.

DESCRIÇÃO 1. Pega ergonómica 2. Interruptor de ligar/desligar 2.a Posição desligada 3. Indicadores luminosos de velocidade 3.a Posição « Mín » 3.b Posição « Médio » 3.c Posição « Turbo » 4. Indicador luminoso de carga 5. Braço 6. Corpo principal 7. Parafuso de bloqueio 8. Grelha de saída de ar 9. Recipiente para o pó 9.a Receptáculo para o pó (0,5L) 9.b Separador de pó 9.c Filtro de espuma de protecção do motor 9.d Tampa

10. Tubo de ligação 11. Cabeça de aspiração Delta com escova eléctrica integrada 11.a Escova eléctrica 11.b Fechos 11.c Retentor da escova 12. Rodas 13. Carregador - 18 V e 24 V: ref. RS-RH5277* 14. Baterias - 18 V: ref. RS-RH5233* - 24V: ref. RS-RH5278* 15. Ferramenta

ANTES DA PRIMEIRA UTILIZAÇÃO 1 • Montagem do aparelho Desembale e retire todas as eventuais etiquetas do aparelho. Guarde o certificado de garantia e leia atentamente as instruções de utilização antes da primeira utilização do aparelho. • Retire o parafuso do braço do aspirador e deixe a porca no respectivo compartimento. • Fixe o braço inserindo-o com precaução na parte superior do corpo principal (fig.1). • Insira o parafuso de bloqueio (7) no braço e aperte com a ajuda da ferramenta fornecida com o aparelho (fig.2). • Em seguida, fixe a cabeça de aspiração Delta (11) encaixando-a na parte inferior do corpo principal (fig.3). • Em seguida, fixe o recipiente para o pó no corpo do aspirador (fig.19). Observação: para retirar a cabeça de aspiração Delta, prima o botão de ejecção localizado na parte posterior (fig.4) e desencaixe a cabeça de aspiração do corpo principal.

2 • Carga da bateria

IMPORTANTE Utilize exclusivamente o carregador de origem fornecido com o aparelho. Não carregue o aparelho com uma temperatura inferior a 0°C e superior a 40°C. Utilizar um carregador universal anula a garantia. * Consoante os modelos

RO_AIR_FORCE_EXTREME_903097_05_V8_903097/05 08/04/13 14:40 Page30

Antes de utilizar o seu aspirador pela primeira vez, a bateria deve ser completamente carregada (cerca de 10 horas). Quando a bateria está a ser carregada, o interruptor deve estar na posição de paragem (2.a). • Coloque o aspirador perto de uma tomada eléctrica. • Ligue o carregador à tomada e no local previsto para o efeito na zona posterior do braço (fig.5). • O indicador luminoso de carga (4) localizado na parte frontal acende com a cor azul. Deixe o aspirador a carregar. O indicador luminoso apaga no final do ciclo de carga (cerca de 10 horas). O aspirador pode ficar permanentemente ligado ao carregador sem que exista qualquer risco. O carregador aquece ligeiramente, trata-se de um fenómeno normal. Convém colocar o aspirador à carga após a utilização para que o mesmo esteja sempre disponível, com a bateria completamente carregada, para poder beneficiar, de forma ideal, do seu desempenho de aspiração do pó e da sua autonomia. No entanto, é preferível desligá-lo em caso de ausência prolongada (férias…). Neste caso, poderá ocorrer uma diminuição da autonomia devido a descarga automática.

3 • Ligação do aparelho Retire o cabo de alimentação do carregador do aspirador. Se o carregador permanecer ligado à tomada de parede e ao aparelho, o aspirador não funciona. Segure o aspirador pela pega e deslize o interruptor de ligar/desligar para baixo, para uma das três velocidades seguintes (fig.6): • « Mín »: para aspirar tapetes e carpetes espessos ou delicados (3.a) e superfícies frágeis. Observação: verifique regularmente se as rodas situadas na parte posterior da cabeça de aspiração estão limpas. • « Médio »: para um melhor desempenho de aspiração em todos os tipos de pavimentos, no caso de pouca sujidade (3.b). • « Turbo »: para um melhor desempenho de aspiração em todos os tipos de pavimentos, no caso de muita sujidade (3.c). Autonomia do seu aspirador* segundo a velocidade de utilização (autonomia quando o aparelho está completamente carregado): Velocidade 1 « Mín »

Velocidade 2 « Médio»

Velocidade 3 « Turbo »

• Cerca de um minuto antes do fim da autonomia, o indicador de carga pisca na cor azul (4) • Quando o aspirador está descarregado, pára automaticamente (o indicador luminoso de carga continua a piscar na cor azul durante cerca de 10 segundos). É necessário recarregá-lo. • É necessário um tempo mínimo de cerca de 10 minutos de carga para poder utilizar novamente o aspirador. • Se ao ligá-lo, o aspirador não começa a funcionar e o indicador de carga está a piscar, significa que a bateria está descarregada. É necessário colocar o aspirador à carga.

UTILIZAÇÃO DA ESCOVA ELÉCTRICA A escova eléctrica é uma escova rotativa motorizada que garante uma grande eficácia de limpeza. A escova aspira e limpa em profundidade. Equipada com pêlos em todo o comprimento, retira fios, cabelos e pêlos de animais incrustados nos tapetes e carpetes. Observação: se a cabeça de aspiração aderir muito à superfície aspirada, coloque o interruptor na velocidade « Min ». * Consoante os modelos

RO_AIR_FORCE_EXTREME_903097_05_V8_903097/05 08/04/13 14:40 Page31

ATENÇÃO Não aspire resíduos grandes que poderão encravar a escova e danificá-la. Não passe a escova eléctrica em tapetes com pêlos compridos, sobre o pêlo de animais ou em franjas.

DESMONTAGEM E LIMPEZA DA ESCOVA ELÉCTRICA ATENÇÃO Pare e desligue sempre o aspirador antes da manutenção ou limpeza. Com a ajuda da ferramenta fornecida com o aparelho (15), accione os dois fechos de cada lado da parte inferior da cabeça Delta (fig.7). Retire o retentor da escova da cabeça de aspiração situado por baixo da escova eléctrica (fig.8). Retire a escova eléctrica com a patilha lateral para a limpar (fig.9). Retire delicadamente os fios, os cabelos e os pêlos de animais, etc… presentes na escova eléctrica (fig.10). Depois de limpa, volte a montar a escova eléctrica com a patilha lateral (fig.11), depois coloque o retentor da cabeça de aspiração sobre a escova eléctrica (fig.12). Por fim, com a ajuda da ferramenta fornecida com o aparelho, feche os dois fechos (fig.13).

PARA SUA SEGURANÇA • Não toque nas partes rotativas sem parar e desligar primeiro o aspirador. • Não utilize o aparelho sobre uma superfície molhada. • Não coloque o aparelho dentro de água.

RESOLUÇÃO DE PROBLEMAS DA ESCOVA ELÉCTRICA A escova eléctrica não funciona bem ou faz um ruído anormal • A escova rotativa ou o tubo flexível estão obstruídos: pare o aspirador e limpe-os. • A escova está gasta: dirija-se a um Serviço de Assistência Técnica autorizado para substituir a escova. • A correia está gasta: se a correia fizer barulho é porque desliza e está gasta. Dirija-se a um Serviço de Assistência Técnica autorizado para substituir a correia. A escova eléctrica pára durante a aspiração • A segurança térmica funcionou: pare o aspirador colocando o interruptor na posição desligada (2.a) e desligue-o. Verifique se nenhum elemento interfere na rotação da escova. Caso isto aconteça, retire o elemento obstrutor e limpe a escova eléctrica (fig.10), em seguida coloque o aspirador em funcionamento. A escova eléctrica desloca-se dificilmente Se o esforço de deslocação do aspirador parece ser significativo, reduza progressivamente a potência de aspiração colocando o interruptor na velocidade « Min » (3.a). Se o problema persistir, entregue a escova eléctrica no Serviço de Assistência Técnica Rowenta autorizado, mais próximo. Consulte a lista de Serviços de Assistência Técnica Rowenta autorizados ou contacte o Serviço de Clientes Rowenta.

4 • Arrumação Após a utilização, pare o aspirador deslizando o interruptor para a posição de paragem (2a). Em seguida, pode arrumar o aspirador na vertical no local que pretender graças à posição de estacionamento. Para colocar o aspirador na posição de estacionamento: coloque-o na vertical para bloquear o aparelho. Para retomar a sua utilização: segure na pega e incline-a para trás para desbloquear a posição de estacionamento.

RO_AIR_FORCE_EXTREME_903097_05_V8_903097/05 08/04/13 14:40 Page32

LIMPEZA E MANUTENÇÃO IMPORTANTE Desligue sempre o aspirador e retire a ficha da tomada antes da manutenção ou limpeza.

1 • Limpeza do recipiente para o pó (9) 1.a Esvaziamento rápido Quando o recipiente para o pó estiver cheio e atingir o nível “MÁX”, esvazie-o conforme indicado a seguir: retire o recipiente para o pó puxando-o para baixo (fig.14), coloque-o por cima do caixote do lixo e prima o botãon « push » para inclinar o retentor do recipiente para baixo e esvaziar o conteúdo do mesmo (fig.15). Volte a colocar o retentor (fig.16) e o conjunto do recipiente para o pó no lugar (fig.19).

1.b Limpeza completa É conveniente limpar regularmente o conjunto do recipiente para o pó. • Retire o conjunto do recipiente para o pó (fig.14), depois separe cada elemento que o compõe (9). • Retire a espuma de protecção do motor (9c). • Passe o receptáculo para o pó (9a) por água morna (fig.20), bem como o separador (9b) e a tampa (9d). Deixe secar ou limpe com um pano seco. • Lave o filtro de espuma de protecção do motor (ver parágrafo 2) • Depois de secos, volte a colocar os elementos do recipiente para o pó no lugar, bem como o filtro de espuma de protecção do motor de substituição (9c) fornecido complementarmente com o seu aparelho. • Volte a fechar o recipiente para o pó e a reposicioná-lo sobre o aparelho (fig.19).

2 • Limpeza do filtro de espuma de protecção do motor (9c) ATENÇÃO Nunca coloque o seu aspirador em funcionamento sem o filtro de espuma de protecção do motor. Para preservar o desempenho do seu aparelho, não aspire substâncias ultra-finas (gesso, cimento, cinzas…) e limpe o filtro de espuma de protecção do motor, pelo menos, uma vez por mês. Recomenda-se que limpe o filtro de espuma com mais frequência se observar uma diminuição do desempenho do aspirador. • Retire a tampa do recipiente para o pó (9d) e, em seguida, retire o filtro de espuma de protecção do motor (9c) (fig.21). • Limpe o filtro de espuma de protecção do motor (9c) com água morna com detergente. Enxagúe e deixe secar durante, pelo menos, 12 horas antes de o voltar a colocar no aspirador (fig.22).

IMPORTANTE Para uma protecção óptima do motor, certifique-se de que o filtro de espuma está bem seco antes de o voltar a colocar no aparelho. Para isso, é necessário deixá-lo secar durante um mínimo de 12 horas. É fornecido, suplementarmente, um filtro de espuma de protecção do motor com o seu aspirador para permitir a utilização do aparelho durante a secagem do filtro de espuma de origem.

ATENÇÃO Nunca lave os elementos do recipiente para o pó ou o filtro de espuma de protecção do motor na máquina de lavar loiça.

RO_AIR_FORCE_EXTREME_903097_05_V8_903097/05 08/04/13 14:40 Page33

3 • Manutenção do seu aspirador Limpe o corpo do aparelho com um pano macio e húmido. Em seguida, seque-o com um pano seco (fig.23). IMPORTANTE Não utilize detergentes agressivos ou abrasivos. A transparência do recipiente para o pó e/ou da tampa do separador pode alterar ao longo do tempo, mas tal não afecta o desempenho do aparelho.

BATERIAS 1 • Substituição das baterias Este aparelho contém baterias de níquel metal hidreto (NiMh) que, por razões de segurança, apenas estão acessíveis a um técnico profissional. Quando a bateria já não for capaz de manter a carga, o conjunto de baterias NiMh deve ser retirado. Para substituir as baterias, dirija-se ao Serviço de Assistência Técnica autorizado mais próximo.

2 • Eliminação do aparelho Não deite fora o seu aparelho sem ter retirado anteriormente as baterias. Para retirar as baterias, dirijase ao Serviço de Assistência Técnica autorizado ou proceda como indicado a seguir: desligue o aparelho da rede eléctrica, desmonte o braço do corpo principal retirando o parafuso central, em seguida retire os 5 parafusos de montagem situados na parte posterior do braço (fig.24). Retire o revestimento superior do braço com cuidado desaparafusando os dois parafusos do circuito electrónico. Em seguida, desligue o conjunto de baterias puxando a tomada (fig.25). Não deite fora o conjunto de baterias juntamente com o lixo doméstico, entregue-o no Serviço de Assistência Técnica Rowenta autorizado mais próximo ou num local especialmente previsto para o efeito.

AMBIENTE • Em conformidade com a regulamentação em vigor, todos os aparelhos fora de uso devem ser entregues num Serviço de Assistência Técnica autorizado que se encarregará da sua eliminação. • Ambiente: Directiva 2002/95/CE Atenção Não substitua um conjunto de baterias recarregáveis por baterias não recarregáveis. Para substituir as baterias, dirija-se a um Serviço de Assistência Técnica autorizado. As baterias são concebidas para uma utilização exclusivamente dentro de casa. Não as mergulhe em água. As baterias devem ser manuseadas com cuidado. Não coloque as baterias na boca. Não deixe as baterias entrar em contacto com outros objectos metálicos (anéis, pregos, parafusos…). Deve ter o cuidado de não criar curto-circuitos nas baterias inserindo objectos metálicos nas suas extremidades. Se ocorrer um curto-circuito, a temperatura das baterias pode subir perigosamente e causar

RO_AIR_FORCE_EXTREME_903097_05_V8_903097/05 08/04/13 14:40 Page34

queimaduras graves ou até mesmo provocar um incêndio. Se as baterias verterem, não esfregue os olhos nem as mucosas. Lave as mãos e enxagúe a vista com água limpa. Se o desconforto persistir, consulte o médico. Protecção do ambiente em primeiro lugar! O seu aparelho contém materiais que podem ser recuperados ou reciclados. Entregue-o num ponto de recolha para ser efectuada a reciclagem do mesmo.

RESOLUÇÃO DE PROBLEMAS PT IMPORTANTE Se o aspirador não estiver a funcionar bem, antes de proceder a qualquer verificação, desligue-o colocando o interruptor de Ligar/Desligar na posição de paragem. As reparações devem ser realizadas apenas por especialistas e com peças sobressalentes de origem. A reparação do aparelho pelo utilizador pode representar um risco para o mesmo. O aspirador não começa a funcionar Verifique se o carregador está desligado do aspirador. Se for esse o caso, o aparelho não está carregado. Coloque-o à carga. Se quando coloca o aspirador à carga, o indicador de carga azul pisca muito rapidamente, significa que não está a utilizar o carregador correcto ou que este está avariado. O aspirador não aspira • A escova eléctrica está suja: limpe-a. • O separador está obstruído: retire o recipiente para o pó e limpe o separador. O aspirador aspira mal, faz barulho, sibilos • O tubo ou o tubo flexível estão obstruídos: desobstrua-os. • O receptáculo para o pó está cheio: esvazie-o e limpe-o. • O recipiente para o pó está mal colocado: volte a colocá-lo correctamente. • A cabeça de aspiração Delta está suja: desmonte a cabeça e limpe-a. • O filtro de espuma de protecção do motor está saturado: limpe-o. O separador está cheio de pó • O pó acumula-se no separador. Confirme que nada obstrui a conduta situada entre o separador e o recipiente para o pó. • A entrada do recipiente para o pó está obstruída: retire o recipiente para o pó e esvazie-o. Limpe a abertura do recipiente para o pó. É difícil deslocar a escova/bocal Diminua a potência de aspiração com a ajuda do interruptor. Se o problema persistir, entregue o aspirador no Serviço de Assistência Técnica Rowenta autorizado, mais próximo. Consulte a lista de Serviços de Assistência Técnica Rowenta autorizados ou contacte o Serviço de Clientes Rowenta.

GARANTIA Este aparelho é exclusivamente para uso doméstico; a utilização não adequada ou não conforme ao modo de utilização indicado, invalida a responsabilidade da marca e a garantia é anulada. Leia atentamente o manual de instruções antes da primeira utilização do aparelho: uma utilização não conforme às instruções de utilização isenta a Rowenta de qualquer responsabilidade.
