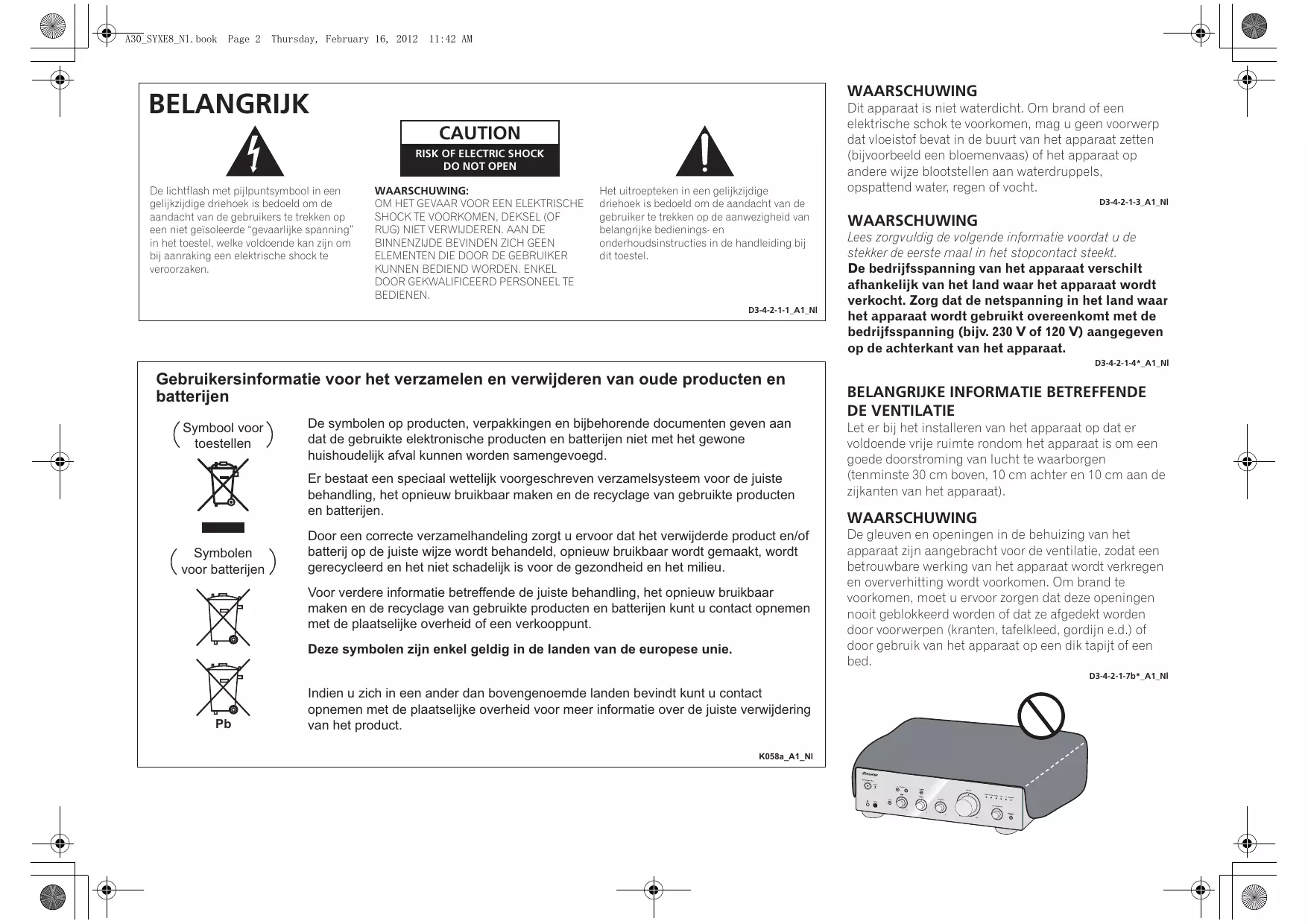

GEBRUIKSAANWIJZING A-30 PIONEER
De lichtflash met pijlpuntsymbool in een gelijkzijdige driehoek is bedoeld om de aandacht van de gebruikers te trekken op een niet geïsoleerde "gevaarlijke spanning" in het toestel, welke voldoende kan zijn om bij aanraking een elektrische shock te veroorzaken.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
WAARSCHUWING:
OM HET GEVAAR VOOR EEN ELEKTRISCHE SHOCK TE VOORKOMEN, DEKSEL (OF RUG) NIET VERWIJDEREN. AAN DE BINNENZIJDE BEVINDEN ZICH GEEN ELEMENTEN DIE DOOR DE GEBRUIKER KUNNEN BEDIEND WORDEN. ENKEL DOOR GEKWALIFICEERD PERSONEEL TE BEDIENEN.
Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de aandacht van de gebruiker te trekken op de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de handleiding bij dit toestel.
D3-4-2-1-1_A1_NI
(Symbool voor toestellen)
(Symbolen
voor batterijen)
De symbolen op producten, verpakkingen en bijbehorende documenten geven aan dat de gebruikte elektronische producten en batterijen niet met het gewone huishoudelijk afval kunnen worden samengevoegd.
Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandling, het opnieuw bruikbaar maken en de recyclage van gebruikte producten en batterijen.
Door een correcte verzamelhandeling zorgt u ervoor dat het verwijderde product en/of batterij op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, wordt gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.
Voor verdere informatie betreffende de juiste behandling, het opnieuw bruikbaar maken en de recyclage van gebruikte producten en batterijen kunt u contact opnemen met de plaatselijke overheid of een verkooppunt.
Deze symbolen zijn enkel geldig in de landen van de europese unie.
Indien u zich in een ander dan bovengenoemde landen bevindt kunt u contact opnemen met de plaatselijke overheid voor meer informatie over de juiste verwijdering van het product.
K058a_A1_NI
WAARSCHUWING
Dit apparaat is niet waterdicht. Om brand of een elektrische schok te voorkomen, mag u geen voorwerp dat vloeistof bevat in de buurt van het apparaat zetten (bijvoorbeeld een bloemenvaas) of het apparaat op andere wijze blootstellen aan waterdruppels, opspattend water, regen of vocht.
D3-4-2-1-3_A1_NI
WAARSCHUWING
Lees zorgvuldig de volgende informatie voordat u de stekker de eerste maal in het stopcontact steekt.
De bedrijfsspanning van het apparaat verschilt afhankelijk van het land waar het apparaat wordt verkocht. Zorg dat de netspanning in het land waar het apparaat wordt gebruikt overeenkomt met de bedrijfsspanning (bijv. 230 V of 120 V) aangegeven op de achterkant van het apparaat.
D3-4-2-1-4*_A1_NI
Let er bij het installeren van het apparaat op dat er voldoende vrije ruimte rondom het apparaat is om een goede doorstroming van lucht te waarborgen (tenminste 30 cm boven, 10 cm achter en 10 cm aan de zijkanten van het apparaat).

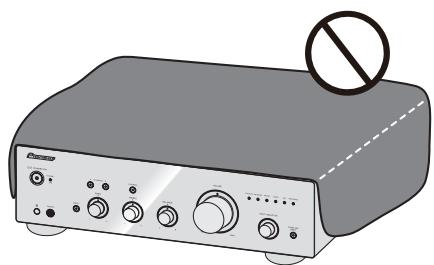

WAARSCHUWING
De gleuven en openingen in de behuizing van het apparaat zijn aangebracht voor de ventilatie, zodat een betrouwbare werking van het apparaat wordt verkregen en oververhitting wordt voorkomen. Om brand te voorkomen, moet u ervoor zorgen dat deze openingen nooit geblokkeerd worden of dat ze afgedekt worden door voorwerpen (kranten, tafelkleed, gordijn e.d.) of door gebruik van het apparaat op een dik tapijt of een bed.
D3-4-2-1-7b*_A1_NI
Temperatuur en vochtigheidsgraad op de plaats van gebruik:
+5 °C tot +35 °C, minder dan 85 % RH (ventilatieopeningen niet afgedekt)
Zet het apparaat niet op een slecht geventileerde plaats en stel het apparaat ook niet bloot aan hoge vochtigheid of direct zonlicht (of sterke kunstmatige verlichting).
D3-4-2-1-7c*_A1_NI
Als de netstekker van dit apparaat niet geschikt is voor het stopcontact dat u wilt gebruiken, moet u de stekker verwijderen en een geschikte stekker aanbrengen. Laat het vervangen en aanbrengen van een nieuwe netstekker over aan vakkundig onderhoudspersoneel. Als de verwijderde stekker per ongeluk in een stopcontact zou worden gestoken, kan dit resulteren in een ernstige elektrische schok. Zorg er daarom voor dat de oude stekker na het verwijderen op de juiste wijze wordt weggegooid. Haal de stekker van het netsnoer uit het stopcontact wanneer u het apparaat geruime tijd niet denkt te gebruiken (bijv. wanneer u op vakantie gaat).
D3-4-2-2-1a_A1_NI
LET OP
De ⚡/I STANDBY/ON schakelaar van dit apparaat koppelt het apparaat niet volledig los van het lichtnet. Aangezien er na het uitschakelen van het apparaat nog een kleine hoeveelheid stroom blijft lopen, moet u de stekker uit het stopcontact halen om het apparaat volledig van het lichtnet los te koppelen. Plaats het apparaat zodanig dat de stekker in een noodgeval gemakkelijk uit het stopcontact kan worden gehaald. Om brand te voorkomen, moet u de stekker uit het stopcontact halen wanneer u het apparaat langere tijd niet denkt te gebruiken (bijv. wanneer u op vakantie gaat).
D3-4-2-2-2a*_A1_NI
Dit apparaat is bestemd voor normaal huishoudelijk gebruik. Indien het apparaat voor andere doeleinden of op andere plaatsen wordt gebruikt (bijvoorbeeld langdurig gebruik in een restaurant voor zakelijke doeleinden, of gebruik in een auto of boot) en als gevolg hiervan defect zou raken, zullen de reparaties in rekening gebracht worden, ook als het apparaat nog in de garantieperiode is.
K041_A1_NI
Pak het netsnoer beet bij de stekker. Trek de stekker er niet uit door aan het snoer te trekken en trek nooit aan het netsnoer met natte handen aangezien dit kortsluiting of een elektrische schok tot gevolg kan hebben. Plaats geen toestel, meubelstuk o.i.d. op het netsnoer, en klem het niet vast. Maak er nooit een knoop in en en verbind het evenmin met andere snoeren. De netsnoeren dienen zo te worden geleid dat er niet per ongeluk iemand op gaat staan. Een beschadigd netsnoer kan brand of een elektrische schok veroorzaken. Kontroleer het netsnoer af en toe. Wanneer u de indruk krijgt dat het beschadigd is, dient u bij uw dichtstbijzijnde erkende PIONEER onderhoudscentrum of uw dealer een nieuw snoer te kopen.
S002*_A1_NI
WAARSCHUWING
Om brand te voorkomen, mag u geen open vuur (zoals een brandende kaars) op de apparatuur zetten.
D3-4-2-1-7a_A1_NI
(alleen A-30)
WAARSCHUWING:
HEET OPPERVLAK. NIET AANRAKEN.
De bovenkant van de interne warmteopnemer kan heet worden wanneer dit product gedurende langere tijd ononderbroken wordt gebruikt.
Bedankt voor de aanschaf van dit Pioneer product.
Lees a.u.b. deze handleiding door om u ervan te verzekeren dat u de werking van uw model volledig begrijpt. Bewaar deze handleiding zorgvuldig ter referentie na hem te hebben doorgelezen.
Inhoud
01 Voordat u begint
De inhoud van de verpakking controleren .....4
De batterijen laden in de afstandsbediening (behalve A-10) 4
Gebruik van de afstandsbediening 4
De versterker installeren ....4
02 Aansluitingen
De kabels aansluiten ....5
Over "dubbele bedrading" 5
Luidsprekerkabels aansluiten 6
Audiokabels aansluiten 6
Gecentraliseerd beheer gebruiken met andere Pioneer-componenten (behalve A-10) .....6
De stekker in het stopcontact steken....6
03 Functies en displays
Voorpaneel....7
Achterpaneel 8

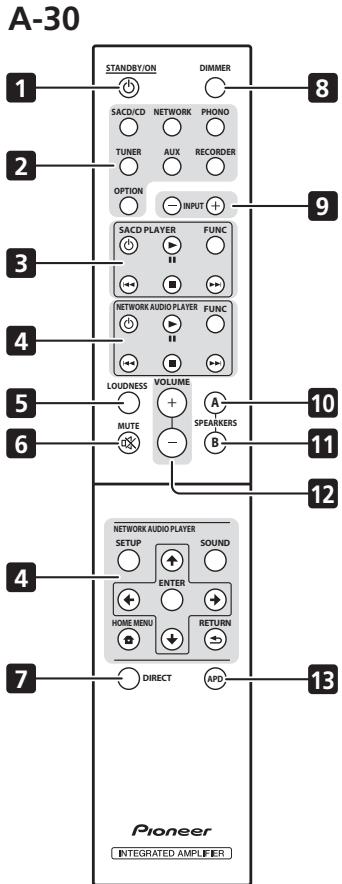

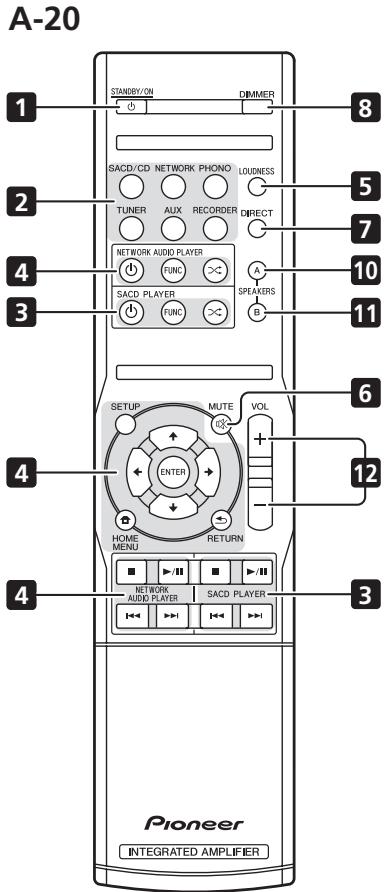

Afstandsbediening (behalve A-10) .....9
04 Bediening

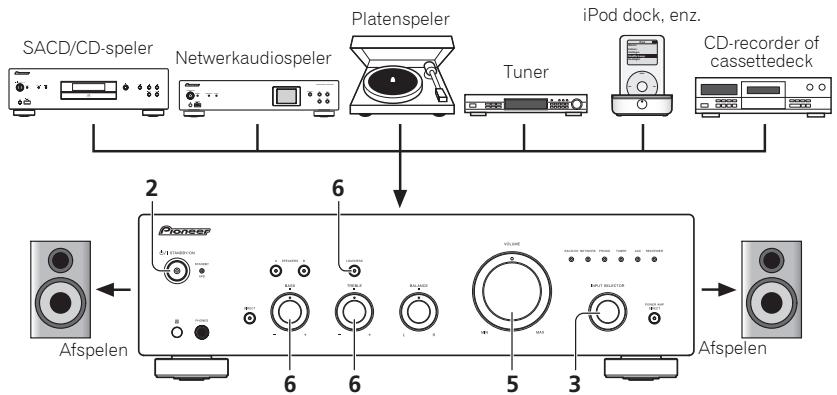

Afspelen 10
Stel de voeding in op stand-by 10

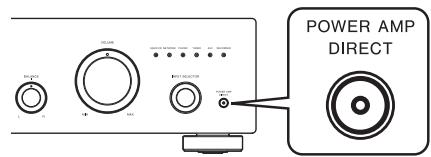

Wanneer u het apparaat gebruikt als een stroomversterker (alleen A-30).... 10

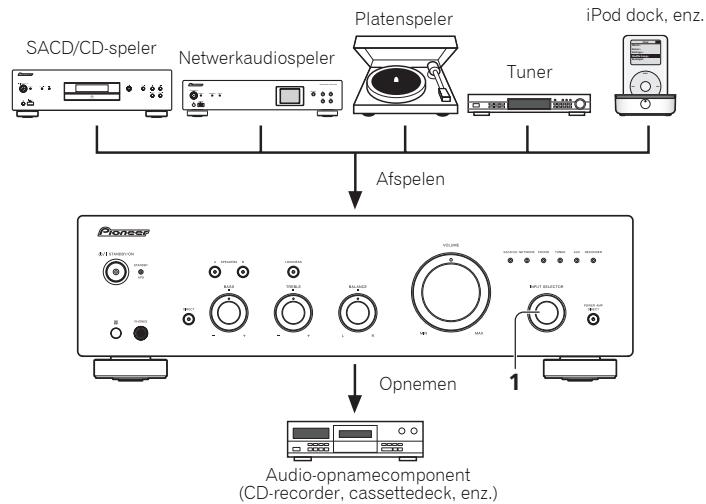

Een audioopname maken ....11

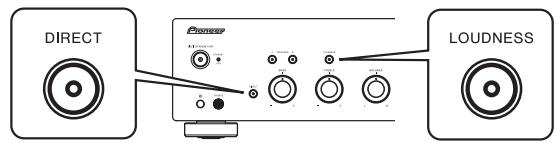

Instellen voor automatische stand-bystatus (Auto uitschakelen) 11

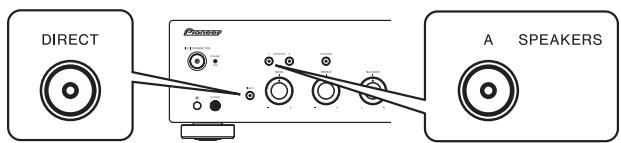

Alle instellingen opnieuw instellen naar de standaard fabrieksinstellingen....11
Problemen oplossen ....12
Reiniging van het toestel 12
Specificaties 13
Hoofdstuk 1:
Voordat u begint
De inhoud van de verpakking controleren
Verzeker u ervan dat de volgende accessoires zijn meegeleverd in de doos als u deze opent.
• Afstandsbediening (behalve A-10)
• AAA/IEC R03 droge celbatterijen x2 (behalve A-10)
- Netsnoer
- Garantiebewijs
• Handleiding (dit document)
Opmerking
- Illustraties in de handleiding kunnen zijn gewijzigd of vereenvoudigd voor een gemakkelijke uitleg en kan daarom verschillen van het eigenlijke uiterlijk van het product.
- De illustraties die hier zijn gebruikt, zijn hoofdzakelijk van de A-30.
De batterijen laden in de afstandsbediening (behalve A-10)
1 Open het deksel achteraan.
A-30
2 Plaats de nieuwe batterijen en zorg dat de polariteiten overeenstemmen met de aanduidingen in het batterijvak.
A-30
3 Sluit het deksel achteraan.
A-30
De batterijen bij het apparaat zijn geleverd zodat u het gebruik van het product kunt controleren. Ze zullen mogelijk niet lang werken. Wij raden u aan alkalinebatterijen te gebruiken die een langere levensduur hebben.
WAARSCHUWING
- Gebruik of bewaar batterijen niet in direct zonlicht of op een hete plaats, zoals in de auto of bij een kachel. Hierdoor kunnen batterijen gaan lekken, oververhit raken, exploderen of in brand vliegen. Bovendien reduceert dit de levensduur of prestatie van de batterijen.
Let op
Onjuist gebruik van de batterijen kan gevaar opleveren, zoals lekkage of ontploffen. Neem de volgende voorzorgsmaatregelen in acht:
- Wanneer u de batterijen plaatst, moet u ervoor zorgen dat u de veren op de -aansluitingen van de batterijen niet beschadigt.
- Gebruik alleen de batterijen die zijn opgegeven. Gebruik ook geen nieuwe batterij samen met een oude.
- Let op, wanneer u de batterijen in de afstandsbediening plaatst, dat ze in de juiste richting worden geplaatst, zoals aangegeven door de polariteitsmarkeringen (⊕ en ⊖).
- Verwarm geen batterijen, demonteer ze niet of gooi ze niet in vuur of water.
- Batterijen kunnen verschillende spanningen hebben, zelfs als ze dezelfde grootte en vorm hebben. Gebruik nooit verschillende batterijen tegelijk.
- Om lekken van batterijvloeistof te voorkomen, moet u de batterijen verwijderen als u de afstandsbediening gedurende langere tijd niet zult gebruiken (1 maand of meer). Als er toch vloeistof zou lekken, veegt u het batterijvak voorzichtig schoon en plaatst u nieuwe batterijen. Als een batterij zou lekken en de vloeistof in contact komt met uw huid, moet u deze spoelen met een grote hoeveelheid water.
- Bij het weggooien van gebruikte batterijen moet u de milieuwetten en andere openbare reglementeringen naleven die in uw land of streek van toepassing zijn.

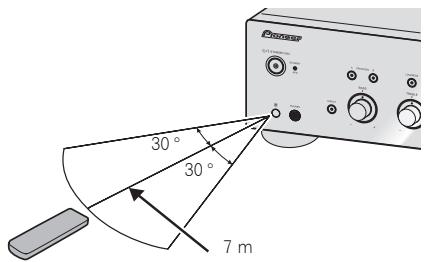

Gebruik van de afstandsbediening
De afstandsbediening heeft een bereik van ongeveer 7 m bij een hoek van ongeveer 30° vanaf de afstandsbedieningssensor.
Houd tijdens het gebruik van de afstandsbediening rekening met het volgende:
- Zorg ervoor dat zich geen obstakels tussen de afstandsbediening en de sensor op de versterker bevinden.
- De afstandsbediening werkt mogelijk niet goed als sterk zonlicht of TL-licht op de afstandsbedieningssensor valt.
- De afstandsbedieningen van verschillende apparaten kunnen elkaar storen. Het gebruik van afstandsbedieningen voor andere apparatuur vlakbij dit apparaat moet worden vermeden.
- Vervang de batterijen wanneer het bereik van de afstandsbediening begint af te nemen.
De versterker installeren
Installeer dit toestel op een vlak en stabiel oppervlak.
- Installeer het niet op de volgende plaatsen:
- op een kleuren-TV (kan beeldvervorming veroorzaken)
– dicht bij een cassettedeck (of een ander apparaat dat een magnetisch veld opwekt). Dit kan storingen in het geluid veroorzaken.
– in direct zonlicht
– een vochtige of natte omgeving
– een zeer warme of koude omgeving
- op plaatsen die onderhevig zijn aan trilling of andere bewegingen
– op zeer stoffige plaatsen
- op plaatsen waar hete dampen of olie aanwezig zijn (bv. in de keuken)
- Plaats het apparaat niet op een sofa of een ander object of materiaal met absorberende eigenschappen waardoor de geluidskwaliteit negatief kan worden beïnvloed.
Hoofdstuk 2:
Aansluitingen

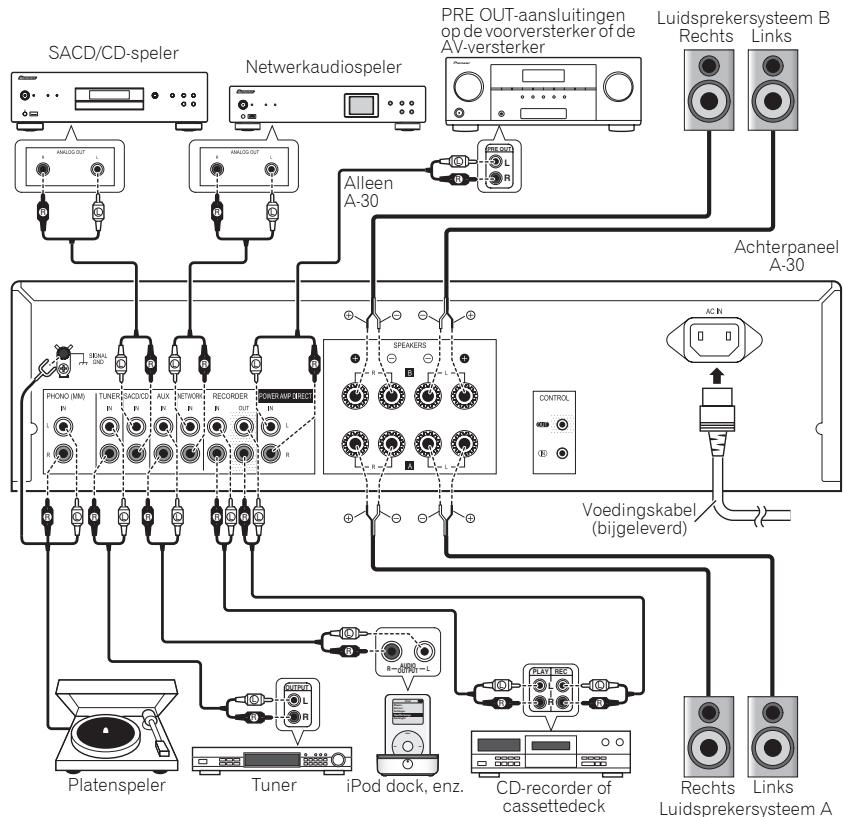

De kabels aansluiten
Let op
- Voordat u aansluitingen maakt of wijzigt, moet u dit toestel uitschakelen en de stekker van het netsnoer uit het stopcontact trekken.
- Sluit de voedingskabel aan nadat alle aansluitingen tussen apparaten zijn voltooid.
Let op
- De SIGNAL GND-terminal is voorzien om het lawaai te verminderen wanneer u het apparaat aansluit op componenten, zoals een analoge platenspeler.
- Sluit de PHONO (MM)-aansluitingen op een andere component aan dan op een platenspeler. Voer ook geen aansluitingen uit op een platenspeler die is uitgerust met een ingebouwde equalizer. Er kan een extreem hoog geluid worden weergegeven waardoor uw luidsprekers of andere apparaten kunnen schade oplopen.
- De aansluitingen van PHONO (MM) het apparaat zijn ontworpen om te worden gebruikt met platenspelers die zijn uitgerust met cartridges van het MM-type (moving-magnet). De platenspelers die zijn uitgerust met MC-cartridges (moving-coil), kunnen niet worden gebruikt.
- Zorg ervoor dat de kabels niet over het apparaat heen liggen (zoals aangegeven in de afbeelding). Anders produceert het magnetische veld van de transformatoren in het apparaat een brom in de luidsprekers.
- De aansluitingen van POWER AMP DIRECT het apparaat mogen nooit worden aangesloten op de aansluitingen van een andere component, behalve de PRE-AMP OUT.
- Als uw platenspeler is voorzien van een aardingsdraad, dient u dit vast te maken aan de ground-aansluiting van deze versterker.
Opmerking
- Wanneer u een cassettedeck aansluit, kan er ruis hoorbaar zijn, afhankelijk van de installatielocatie. Deze ruis wordt veroorzaakt door lekkage van de transformator van de versterker. Wijzig in dat geval de installatielocatie of plaats de deck verder van de versterker.
- iPod is een geregistreerd handelsmerk van Apple Inc. in de V.S. en andere landen.

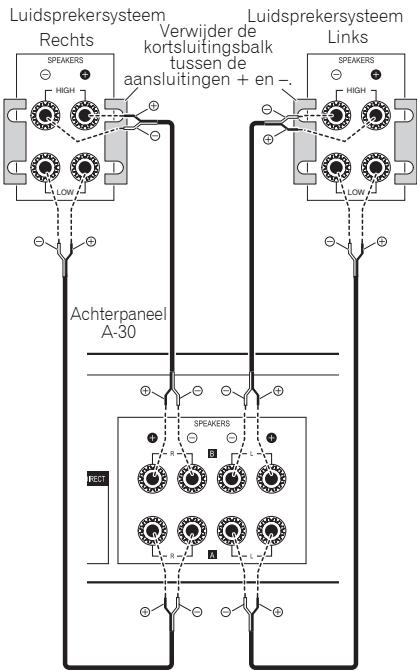

Over "dubbele bedrading"
Dit apparaat kan worden gebruikt met luidsprekers die dubbele bedrading ondersteunen. Zorg dat u de hoog- en laagfrequentie-aansluitingen correct aansluit.
- Zorg er tijdens het afspelen voor dat zowel de SPEAKERS A- als de SPEAKERS B-knop zijn ingesteld op AAN (pagina 7).
Rechts
SPEAKERS
HIGH
LOW
Verwijder de
kortsluitingsbalk
tussen de
aansluitingen + en - .
Luidsprekersysteem
Links
SPEAKERS
HIGH
LOW
Achterpaneel
A-30
FEGI
SPEAKERS
R
I
J
K
L
S
T
U
V
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
C
D
E
F
G
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
C
D
Let op
- Wanneer u dubbele bedrading gebruikt voor het aansluiten van de luidsprekers, kunt u negatieve invloeden op de versterker voorkomen door de kortsluitingsbalken HOOG en LAAG die bij de luidsprekers zijn geleverd, te verwijderen. Raadpleeg de instructies die bij de luidsprekers zijn geleverd voor gedetailleerde informatie.
- Wanneer u luidsprekers gebruikt met afneembare netwerkcircuits, wordt er bij het verwijderen van het netwerk, geen effect geproduceerd en kan de luidspreker schade oplopen.
- Een andere methode is het aansluiten van de SPEAKERS A-aansluitingen op HOOG en van de SPEAKERS B-aansluitingen op LAAG (omgekeerd dan in afbeelding).
Luidsprekerkabels aansluiten
1 Draai de kabelkernen.
2 Maak de moer los op de SPEAKERS-aansluiting en stop de luidsprekerkabel in de opening in de aansluitingsas.
3 Maak de moer van de aansluiting opnieuw vast.
10 mm
2
3
Let op
- Wanneer u slechts één set luidsprekeraansluitingen gebruikt (SPEAKERS A of SPEAKERS B) of wanneer u aansluitingen met twee draden gebruikt, moet de gebruikte luidsprekers een nominale impedantie hebben tussen 4 Ω en 16 Ω. Wanneer u beide sets aansluitingen gebruikt, moeten de aangesloten luidsprekers een nominale impedantie hebben van 8 Ω en 32 Ω. Raadpleeg de instructies die bij uw luidsprekers zijn geleverd voor meer informatie over de impedantiewaarde.
- De positieve en negatieve (+/-) aansluitingen op de versterker moeten overeenkomen met die van de luidsprekers.
- Op deze luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten en losmaken van de luidsprekerkabels, moet u de stekker uit het stopcontact halen voordat u niet geïsoleerde onderdelen aanraakt.
- Zorg dat alle ontblote luidsprekerdraden samen zijn gedraaid en volledig in de luidsprekeraansluiting zijn gestopt. Als een ontblote luidsprekerdraad het achterpaneel raakt, kan de stroom worden uitgeschakeld als veiligheidsmaatregel.
Audiokabels aansluiten
Sluit de witte stekker aan op de linkeraansluiting (L) en de rode op de rechteraansluiting (R). Zorg dat u de stekkers volledig in de aansluitingen stopt.
Rechts (rood)

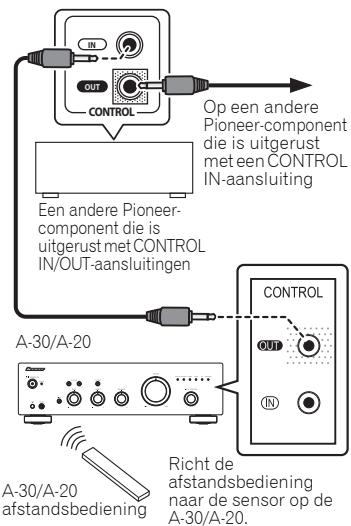

Gecentraliseerd beheer gebruiken met andere Pioneer-componenten (behalve A-10)
Meerdere Pioneer-componenten die zijn uitgerust met CONTROL IN/OUT-aansluitingen kunnen worden aangesloten op het A-30/A-20-apparaat. Hierdoor is gecentraliseerd beheer van de componenten mogelijk via de afstandsbedieningssensor op de A-30/A-20. Hierdoor is het ook mogelijk componenten die niet zijn uitgerust met een afstandsbedieningssensor of die zijn geïnstalleerd op plaatsen waar de afstandsbedieningssensor geen bereik heeft, op afstand te bedienen.
OUT
CONTROL
Op een andere Pioneer-component die is uitgerust met een CONTROL IN-aansluiting
Een andere Pioneer-component die is uitgerust met CONTROL IN/OUT-aansluitingen
A-30/A-20
CONTROL
OUT
IN
A-30/A-20 afstandsbediening
Richt de afstandsbediening naar de sensor op de A-30/A-20.
Opmerking
- Gebruik een in de handel verkrijgbare mono ministekkerkabel (zonder weerstand) voor aansluitingen.
- Wanneer u de CONTROL IN/OUT-aansluitingen aansluit, moeten ook in de handel verkrijgbare kabels worden gebruikt voor het maken van analoge aansluitingen. Wanneer u alleen de CONTROL IN/OUT-aansluitingen aansluit, is er geen goed systeembeheer mogelijk.
- Wanneer een besturingskabel wordt aangesloten op de CONTROL IN-aansluiting van de A-30/A-20, kan het apparaat niet worden beheerd door de afstandsbediening te richten naar de A-30/A-20 (de afstandsbedieningssensor wordt automatisch uitgeschakeld).
Belangrijk
- Wanneer u op reis bent of het apparaat voor een andere reden niet gebruik gedurende langere tijd, moet u de voedingskabel altijd loskoppelen van het stopcontact. De verschillende interne instellingen gaan niet verloren, zelfs wanneer de voedingskabel langere tijd niet is losgekoppeld van dit stopcontact.
- Als het nodig is de voedingskabel los te koppelen, moet u eerst drukken op de knop Ó/I STANDBY/ON op het voorpaneel van het apparaat, zodat de A-30/A-20 wordt UITGESCHAKELD of dat de A-10 in de stand-bymodus is voordat u de kabel loskoppelt.
Let op
- Wanneer u een andere dan de bijgeleverde voedingskabel gebruikt, wordt de garantie ongeldig en zal Pioneer niet aansprakelijk zijn voor enige opgelopen schade. (De voedingskabel die bij het model A-30 is geleverd, heeft een nominale stroomcapaciteit van 10 A, terwijl de kabel die bij de A-20/A-10 is geleverd, een nominale stroomcapaciteit van 2.5 A heeft.)
- Gebruik alleen een voedingskabel die bij dit apparaat is geleverd.
- Gebruik de bijgeleverde voedingskabel alleen voor de doeleinden die hieronder zijn beschreven.
Sluit het apparaat aan op de netstroom nadat u alle aansluitingen hebt uitgevoerd.
Naar het
stopcontact
Netsnoer
ACN
1 Sluit de bijgeleverde voedingskabel aan op de AC IN-aansluiting op het achterpaneel van het apparaat.
2 Sluit het andere uiteinde aan op een stopcontact.
Hoofdstuk 3:
Functies en displays

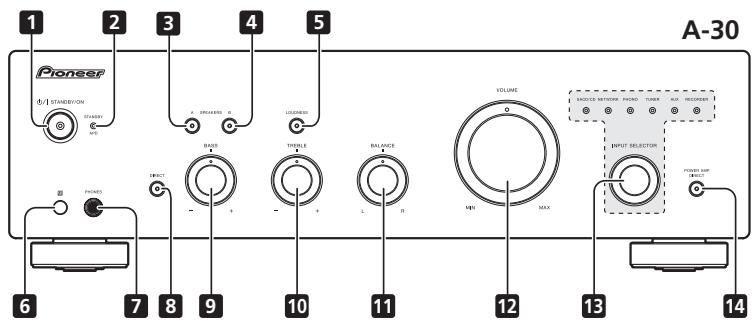

Voorpaneel
2
3
4
5
Pioneer
AIR STATION
STANDARD
A SPRAINING R
LUXEMBER
BASS
THICKLE
BALANCE
VOLUME
RUSSEL NETWORK PANO TANK SUI REFLECTOR
INPUT SELECTION
POWER AP
INLET
6
7
8
9
10
11
12
13
14
1 ⏻/I STANDBY/ON
Schakelt de versterker uit en in.
Wanneer de voeding is ingeschakeld, licht de voedingsindicator in het midden op.
- Op het A-10-model schakelt dit de versterker tussen stand-by en aan.
Wanneer de voeding in stand-by is, licht de indicator rood op. Wanneer de functie Auto uitschakelen is ingeschakeld, licht de indicator groen op (pagina 11).
3 SPEAKERS A-knop/indicator
Gebruik deze knop om te luisteren naar het luidsprekersysteem dat is aangesloten op de SPEAKERS A-aansluitingen.
On : de indicator licht op. Er is geluid te horen via het luidsprekersysteem. (Het geluid wordt ook weergegeven vanaf de PHONES-aansluiting.)
Off : de indicator dooft. Er is geen geluid te horen via het luidsprekersysteem. Stel in op deze positie wanneer u luistert via de hoofdtelefoon.
4 SPEAKERS B-knop/indicator
Gebruik deze knop om te luisteren naar het luidsprekersysteem dat is aangesloten op de SPEAKERS B-aansluitingen.
On : de indicator licht op. Er is geluid te horen via het luidsprekersysteem. (Het geluid wordt ook weergegeven vanaf de PHONES-aansluiting.)
Off : de indicator dooft. Er is geen geluid te horen via het luidsprekersysteem. Stel in op deze positie wanneer u luistert via de hoofdtelefoon.
5 LOUDNESS-knop/indicator
Gebruiken wanneer u luistert met een laag volume.
On : de indicator licht op: Versterkt lage en hoge frequenties om extra kracht te geven aan het afspelen, zelfs bij een laag volumeniveau.
Off : de indicator dooft. Dit zou normaal op deze positie moeten blijven.
- Deze knop werkt niet wanneer de DIRECT-knop op AAN staat.
- Wanneer het geluidsvolume wordt verhoogd, wordt de aanpassing die wordt geproduceerd door het LOUDNESS-circuit verminderd.
6 Afstandsbedieningssensor( behalve A-10)
Ontvangt de signalen van de afstandsbediening (pagina 4).
7 PHONES-aansluiting
Gebruiken voor het aansluiten van de hoofdtelefoon. Er wordt geen geluid weergegeven wanneer de POWER AMP DIRECT-knop AAN is.
8 DIRECT-knop/indicator
On : de indicator licht op: Wanneer deze knop is ingesteld op AAN, worden de geluidssignalen direct uitgevoerd, zonder dat er via de verschillende aanpassingcircuits wordt gegaan (BASS, TREBLE,
BALANCE, LOUDNESS). Hierdoor kunnen signalen natuurgetrouwer worden weergegeven, maar worden alle instellingen die u hebt gemaakt met de bedieningselementen BASS, TREBLE, BALANCE of LOUDNESS uitgeschakeld.
Off : de indicator dooft. Het signaal gaat door de verschillende circuits voor frequentie aanpassingen. Wanneer de indicator UIT is, kunnen aanpassingen worden uitgevoerd met de bedieningselementen BASS, TREBLE, BALANCE en LOUDNESS.
9 BASS-toonbeheersing
Gebruiken voor het aanpassen van een laagfrequentietoon. De middelste positie is de platte (normale) positie. Wanneer deze naar rechts wordt gedraaid, worden de laagfrequentietonen benadrukt en wanneer deze naar links wordt gedraaid, wordt de nadruk van de laagfrequentietonen verminderd.
- Deze knop werkt niet wanneer de DIRECT-knop op AAN staat.
10 TREBLE-toonbeheersing
Gebruiken voor het aanpassen van een hoogfrequentietoon. De middelste positie is de platte (normale) positie. Wanneer deze naar rechts wordt gedraaid, worden de hoogfrequentietonen benadrukt en wanneer deze naar links wordt gedraaid, wordt de nadruk van de hoogfrequentietonen verminderd.
- Deze knop werkt niet wanneer de DIRECT-knop op AAN staat.
11 BALANCE-regeling
Dit zou normaal in de middelste positie moeten blijven. Pas de balans aan als het geluid luider is uit een van de luidsprekers. Als de rechterzijde luider is, draait u deze naar links (L) en als de linkerzijde luider is, draait u deze naar rechts (R).
- Deze knop werkt niet wanneer de DIRECT-knop op AAN staat.
12 VOLUME-regeling
Gebruiken voor het aanpassen van het volumeniveau. (Hiermee kunt u ook het volume van de hoofdtelefoon aanpassen.)
Draai de knop naar rechts of links zodat de indicator oplicht voor de gewenste invoerbron. Wanneer u de knop naar rechts draait, licht de indicator naar rechts op. Wanneer u de knop naar links draait, licht de indicator naar links op. Wanneer u op de MUTE-knop van de afstandsbediening drukt om het geluid te dempen, knippert de indicator voor de invoerbron die is geselecteerd met de INPUT SELECTOR-knop.
14 POWER AMP DIRECT-knop/indicator (alleen A-30)
Druk op deze knop wanneer de A-30 moet worden gebruikt als een stroomversterker (pagina 10).
Achterpaneel
Raadpleeg pagina's 5-6 voor details over verbindingen.
2 3 4 5
6
PHOK (MM) TUNER BADICO AUX NETWORK RECORDER POWER AMP SELECT
I
II
III
I
II
III
I
II
III
I
II
III
I
II
III
I
II
III
I
II
III
I
II
III
I
II
III
I
II
III
I
II
III
I
II
III
I
II
III
I
II
III
I
II
III
I
II
III
I
II
III
I
2 3 4 5 A-30
7 8 9 10 11 12 13 14 CONTROL
1 GND-aansluiting (aarding platendraaier)
Deze aardingsaansluiting is ontworpen om ruis te onderdrukken wanneer een platendraaier is aangesloten. Dit is geen veiligheidsaarding.
2 SPEAKERS A-aansluitingen (rechterkanaal)
3 SPEAKERS B-aansluitingen (rechterkanaal)
4 SPEAKERS B-aansluitingen (linkerkanaal)
5 SPEAKERS A-aansluitingen (linkerkanaal)
6 AC IN-aansluiting
Sluit de voedingskabel hier aan en op een stopcontact.
7 PHONO (MM) IN-aansluitingen
8 TUNER IN-aansluitingen
9 SACD/CD IN-aansluitingen
10 AUX IN-aansluitingen
11 NETWORK IN-aansluitingen
12 RECORDER IN/OUT-aansluitingen
13 POWER AMP DIRECT IN-aansluitingen (alleen A-30)
Wanneer u de A-30 gebruikt als stroomversterker, sluit u hier de voorversterker aan (pagina 10).
14 CONTROL IN/OUT-aansluiting (behalve A-10)
Afstandsbediening (behalve A-10)
STANDERY/ON
DIMMER
SACO/CD NETWORK PHONO
TUNER AUX RECORDER
OPTION INPUT +
SACO PLAYER FUNC
NETWORK AUDIO PLAYER FUNC
LOUDNESS VOLUME
MUTE SPEAKERS
N X B
NETWORK AUDIO PLAYER
SETUP SOUND
ENTER
HOME MENU RETURN
DIRECT APD
Pioneer
INTEGRATED AMPLIFIER
1
STANDER/ON
DIMMER
8
SACD/CD NETWORK PHONO
LOUNESS
5
TUNER AUX RECORDER DIRECT
7
NETWORK AUDIO PLAYER
A
10
SACD PLAYER
SPEAKERS
11
FUNK
B
6
SETUP
MUTE VOL
+
-
ENTER
-
12
HOME
MENU
RETURN
■ >/-
■ >/-
NETWORK
AUDIO PLAYER
SACD PLAYER
◀◀ ▶◀ ▶◀ ▶◀
4
Pioneer
INTEGRATED AMPLIFIER
3
1 ⏻ STANDBY/ON
Voor het kiezen tussen stand-by en het inschakelen van de versterker.
2 Knoppen ingangsselectie
Indrukken om een input te selecteren. Voor het selecteren van het component dat is aangesloten op de overeenkomstige aansluiting op het achterpaneel.
- Wanneer de A-30 is aangesloten, wordt de OPTION-knop uitgeschakeld.
Gebruiken om de Pioneer SACD-speler te bedienen. (Kan niet worden gebruikt voor afspelen/pauzeren op de modellen PD-D6/PD-D6MK2/PD-D9/PD-D9MK2.)
Gebruiken om de Pioneer netwerkaudiospeler te bedienen.
5 LOUDNESS
Gebruiken om het volumecircuit AAN/UIT te zetten (pagina 7).
6 MUTE
Mute/unmute van het geluid.
7 DIRECT
Druk hierop om Direct luisteren te activeren (pagina 7).
8 DIMMER
Met deze knop kunt u het oplichten van de indicators op het voorpaneel van het apparaat instellen op drie niveaus (heeft geen invloed op de STANDBY-indicator).
Gebruiken voor het wijzigen van de invoerbron. De bron wijzigt zoals hieronder weergegeven.
SACD/CD ↔ NETWORK ↔ PHONO ↔ TUNER ↔ AUX ↔ RECORDER ↔ terug naar het begin.
10 SPEAKERS A-knop/indicator
Gebruik deze knop om te luisteren naar het luidsprekersysteem dat is aangesloten op de SPEAKERS
A-aansluitingen.
11 SPEAKERS B-knop/indicator
Gebruik deze knop om te luisteren naar het luidsprekersysteem dat is aangesloten op de SPEAKERS
B-aansluitingen.
12 VOLUME +/-
Gebruik deze knop om het volume te regelen.
13 APD
Gebruiken om de functie Auto uitschakelen in te stellen op AAN/UIT (pagina 11).
Hoofdstuk 4:
Bediening
Afspelen
1 Schakel de stroom van de weergaveapparatuur uit.
2 Schakel de voeding van het toestel IN.
- Als het apparaat in stand-bymodus is, drukt u op de knop ⏻ STANDBY/ON van de afstandsbediening.
3 Selecteer de bron die u wenst weer te geven.
- Wanneer u de afstandsbediening van de A-30 gebruikt, kan de INPUT +/-knop worden gebruikt om de component te selecteren.
- Wanneer u de bedieningselementen van het voorpaneel gebruikt, draait u aan de INPUT SELECTOR-knop.
4 Start de weergave van het apparaat dat u heeft geselecteerd in stap 1.
5 Pas het weergavevolume aan met de VOLUME-bediening.
6 Regel de toon volgens uw voorkeur met de BASS- en TREBLE-bedieningselementen en met de LOUDNESS-knop.
Als de DIRECT-knop is ingesteld op AAN, worden deze bedieningselementen uitgeschakeld.
Stel de voeding in op stand-by
1 Druk op de ⏻ STANDBY/ON-knop van de afstandsbediening.
STANDBY/ON
Wanneer u de voeding de volgende keer wilt inschakelen, drukt u op de Ⓧ STANDBY/ON-knop van de afstandsbediening.
- Als u bij de A-30/A-20 op de knop op het voorpaneel
STANDBY/ON drukt, wordt de voeding uitgeschakeld. Als de voeding is uitgeschakeld en u in dit geval op de STANDBY/ON-knop op de afstandsbediening drukt, wordt de voeding niet ingeschakeld. Druk op de STANDBY/ON-knop op het voorpaneel om de voeding opnieuw in te schakelen.
Opmerking
- Als de voedingskabel wordt losgekoppeld wanneer het apparaat in stand-bymodus is, wordt het apparaat uitgeschakeld, maar wanneer de kabel daarna opnieuw wordt aangesloten, wordt het apparaat niet automatisch ingeschakeld. Na het opnieuw aansluiten van de voedingskabel, drukt u op de STANDBY/ON-knop om de voeding in te schakelen.
Wanneer u het apparaat gebruikt als een stroomversterker (alleen A-30)
Wanneer een voorversterker is aangesloten op de POWER AMP DIRECT-aansluitingen van het apparaat, kan dit worden gebruikt als een stroomversterker.
1 Druk op de POWER AMP DIRECT-knop op het voorpaneel van het apparaat.
De POWER AMP DIRECT-indicator licht op.
DIRECT
Let op
- Wanneer de POWER AMP DIRECT-indicator is opgelicht, veranderen de bewerkingen als volgt:
- De bedieningselementen VOLUME, BASS, TREBLE en BALANCE op het voorpaneel van het apparaat, zijn uitgeschakeld. Deze aanpassingen worden bestuurd door de component die is aangesloten op de POWER AMP DIRECT-aansluitingen van het apparaat.
- Wanneer de POWER AMP DIRECT-indicator is opgelicht, wordt het geluidsvolume van de A-30 automatisch vast ingesteld op de maximale uitvoer. Wanneer u het apparaat als stroomversterker gebruikt, moet u het uitvoerniveau controleren van de component die is aangesloten op de POWER AMP DIRECT-aansluitingen en dit instellen op een lager, geschikt niveau voordat u de indicator POWER AMP DIRECT wordt ingeschakeld. Als het geluidsvolume van de component die is aangesloten op de POWER AMP DIRECT-aansluitingen aanvankelijk is ingesteld op een hoog uitvoerniveau, kan er plots een luid geluid worden uitgevoerd wanneer de POWER AMP DIRECT-indicator oplicht.
- Het geluid wordt niet geproduceerd vanaf de PHONES-aansluiting en RECORDER OUT-aansluitingen.
- Raadpleeg de bedieningsinstructies voor meer informatie over de component die is aangesloten op de POWER AMP DIRECT-aansluitingen van de A-30.
Een audioopname maken
U kunt audio opnemen dat afkomstig is van iedere willekeurige bron die is aangesloten op de versterker.
1 Selecteer de bron waar u van wenst op te nemen.
2 Start de opname en start daarna de weergave van de bronapparatuur.
Instellen voor automatische stand-bystatus (Auto uitschakelen)
Wanneer deze voorwaarde is ingesteld en er gedurende 30 minuten geen ingangssignaal wordt gedetecteerd, gaat het apparaat automatisch in stand-by.
1 Als de voeding van het apparaat AAN is, houdt u de DIRECT-knop en de LOUDNESS-kop op het voorpaneel gedurende drie seconden tegelijkertijd ingedrukt.
Power
LOUDNESS
Wanneer deze voorwaarde is ingesteld op AAN, zal de STANDBY/APD-indicator op het voorpaneel groen oplichten. Druk opnieuw op de knoppen om de instelling uit te schakelen.
- Deze voorwaarde kan ook worden ingesteld door middel van de APD-knop op de afstandsbediening van de A-30.
- De standaard fabrieksinstelling is AAN.
Opmerking
- Afhankelijk van het aangesloten apparaat, kan de overmatige ruis die door het apparaat wordt geproduceerd, worden geïnterpreteerd als aan audiosignaal. Hierdoor zal de functie Automatisch uitschakelen mogelijk niet werken.
Alle instellingen opnieuw instellen naar de standaard fabrieksinstellingen
1 Wanneer de voeding in stand-by is, houdt u de DIRECT-knop en de SPEAKERS A-knop op het voorpaneel tegelijkertijd ingedrukt gedurende vijf seconden.
A SPEAKERS
2 Schakel de voeding van het toestel IN.
Hoofdstuk 5:
Problemen oplossen
Vaak worden onjuiste handelingen verward met problemen of storingen. Wanneer u denkt dat er iets mis is met dit apparaat, controleer dan eerst de onderstaande punten. Soms kan de storing veroorzaakt worden door een ander component. Controleer daarom ook de andere componenten en elektrische apparatuur die gebruikt wordt. Als u het probleem aan de hand van de gegeven maatregelen niet kunt verhelpen, dient u contact op te nemen met uw dichtstbijzijnde officiële Pioneer-servicecentrum of met uw vakhandelaar om het apparaat te laten repareren.
- Als dit toestel niet naar behoren functioneert vanwege externe effecten zoals statische elektriciteit, trek dan de stekker uit het stopcontact en steek hem weer in om het toestel weer normaal te doen werken.
| Probleem | Oplossing |
| Het apparaat gaat niet aan. | •Is de voedingsstekker losgekoppeld van het stopcontact? Sluit de voedingsstekker correct aan op het stopcontact (pagina 6).•Is de voedingskabel losgekoppeld van de AC IN-aansluiting? Sluit de voedingskabel correct aan (pagina 6). |
| De voeding wordt uitgeschakeld. | •Is de functie Automatisch uitschakelen AAN? Als u niet wilt dat het apparaat automatisch wordt uitgeschakeld, moet u de functie Automatisch uitschakelen deactiveren (pagina 11). |
| Tijdens het afspelen wordt het geluid gestopt en knippert de STANDBY/APD-indicator rood met intervallen van ongeveer 1 seconde. | •De interne temperatuur van het apparaat is gestegen en het veiligheidscircuit heeft gewerkt.- Schakel de voeding UIT en laat het apparaat afkoelen voordat u de voeding opnieuw INSCHAKELT.- Installeer het apparaat op een locatie met een betere ventilatie.- Controleer of het apparaat correct is geinstalleerd. Als het apparaat opnieuw wordt ingeschakeld zonder dat het heeft kunnen afkoelen, kunnen dezelfde symptomen optreden (pagina 4). |
| Tijdens het afspelen wordt het geluid gestopt en knippert de STANDBY/APD-indicator rood met intervallen van ongeveer 2 seconde. | •Gebruikt u luidsprekers met impedantiewaarden die niet worden ondersteund door dit apparaat? Controleer de normale impedantiewaarde van de luidspreker (pagina 6).•Zijn er luidsprekerkabels losgekoppeld van de SPEAKERS-aansluiting en zijn er andere draden die het oppervlak van het achterpaneel raken? Koppel de voedingskabel los en sluit de luidsprekerkabels correct aan (pagina 6). |
| Wanneer de voeding wordt ingeschakeld, knippert de STANDBY/APD-indicator met onregelmatige intervallen. | •Het circuit van het apparaat is beschadigd. Koppel de voedingskabel los en raadpleeg uw leverancier of een erkend Pioneer servicepunt in uw buurt. |
| Er is geen geluid als u een functie selecteert. | •Een verbindingskabel is losgekoppeld of onjuist aangesloten. Controleer uw verbindingen (pagina 5).•De aansluitingen of pinstekkers op een kabel zijn vuil. Veeg eventueel vuil af van de aansluitingen en pinstekkers.•Controleer of de ingangsselectie voor het apparaat is ingesteld op de gewenste weergavecomponent. Stel de selectieknop correct in (pagina 10).•Als u bij de A-30/A-20 op de druk op MUTE op de afstandsbediening om het dempen uit te schakelen (pagina 9). |
| Probleem | Oplossing |
| Er komt geen geluid uit een luidspreker. | •Zijn de aansluitkabels of luidsprekerkabels aan één zijde losgekoppeld ? Sluit veilig opnieuw aan (pagina 5). |
| De afstandsbediening doet het niet. | •Vervang de batterij (pagina 4).•Blijf binnen 7 m en 30° van de sensor op het voorpaneel (pagina 4).•Verwijder het obstakel of ga op een andere plaats zitten of staan.•Zorg dat er geen direct licht valt op de sensor op het voorpaneel.•Is de besturingskabel voor een component verkeerd aangesloten? Controleer of de aansluitingen juist zijn (pagina 6). |
| Kan de ingangsbron op A-30 niet wijzigen. | •Controleer of de POWER AMP DIRECT-functie AAN is. Indien dat zo is, drukt u op de POWER AMP DIRECT-knop op het voorpaneel om de functie UIT te schakelen (pagina 10). |
Reiniging van het toestel
- Gebruik een poetsdoek of een droge doek om stof en vuil van het toestel te vegen.
- Wanneer het buitenoppervlak van het toestel vuil is, veeg het dan schoon met een zachte doek die u in een neutraal reinigingsmiddel, vijf- tot zesmaal verdund in water, heeft gedompeld en goed heeft uitgewrongen. Gebruik geen meubelwas of meubelreinigers.
- Gebruik nooit verdunner, benzine, insectensprays of andere chemische producten op of in de omgeving van dit product, want deze kunnen corrosie op het buitenoppervlak veroorzaken.
Specificaties
Versterkergedeelte
Het aangeduide uitgangsvermogen is van toepassing bij gebruik van een stroomvoorziening van 230 V.
- Continu uitgangsvermogen (beide kanalen bij 20 Hz t/m 20 kHz)
| A-30 | 70 W + 70 W |
| A-20, A-10 | 50 W + 50 W(THD 0,1 %, 4 Ω) |
| A-30 | 40 W + 40 W |
| A-20, A-10 | 30 W + 30 W(THD 0,05 %, 8 Ω) |
Audiogedeelte
• Invoer (gevoeligheid/impedantie)
SACD/CD, NETWERK, TUNER, AUX, RECORDER
..... 200 mV/50 kΩ
POWER AMP DIRECT (alleen A-30) ..... 1V/10 kΩ
PHONO (MM) ..... 2,8 mV/50 kΩ
• Uitvoer (niveau/impedantie)
RECORDER OUT ..... 200 mV/2,2 kΩ
PHONES ..... 250 mV/32 Ω
- Frequentieresponse
SACD/CD, NETWERK, TUNER, AUX, RECORDER
.... 5 Hz t/m 100 kHz ^+0_-3 dB*
PHONO (MM).... 20 Hz t/m 20 kHz ±0,5 dB*
* Gemeten terwijl de DIRECT-toets is ingeschakeld.
- Toonbeheersing
(Wanneer VOLUME is ingesteld op -30 dB)
Bass....± 10 dB (100 Hz)
Treble....± 10 dB (10 kHz)
• Signaal-ruisverhouding (IHF SHORTED, A-NETWORK)
SACD/CD, NETWERK, TUNER, AUX, RECORDER
.... 105 dB*
PHONO (MM, 2,8 mV invoer) .... 77 dB*
* Gemeten terwijl de DIRECT-toets is ingeschakeld.
• Belastingsimpedantie luidspreker
A, B ....4 Ω tot 16 Ω
A+B....8 Ω tot 32 Ω
Dubbele bedrading....4 Ω tot 16 Ω
Diversen
Voeding vereiste .....AC 220 V tot 230 V, 50 Hz
Stroomverbruik
A-30 175 W
A-20/A-10....135 W
In stand-by. 0,3 W
Afmetingen . . . 435 mm (B) x 128 mm (H) x 360 mm (D)
Gewicht (zonder verpakking)
A-30 7,9 kg
A-20 7,2 kg
A-10 6,7 kg
Accessoires
Afstandsbediening (behalve A-10) 1
AAA/IEC R03 droge celbatterijen (behalve A-10).....2
Netsnoer
Garantiebewijs
Handleiding (dit document)
Opmerking
- De technische gegevens en het ontwerp kunnen met het oog op verbeteringen zonder voorafgaande kennisgeving worden gewijzigd.
- Bedrijfs- en productnamen die hierin worden vermeld, zijn handelsmerken of gedeponeerde handelsmerken van de respectieve bedrijven.
Alle rechten voorbehouden.
IMPORTANTE
Ontdek nu de voordelen van online registratie! Registreer uw Pioneer product via http://www.pioneer.nl - http://www.pioneer.be (of http://www.pioneer.eu)
