GEBRUIKSAANWIJZING PST700E BOSCH

de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke gebruiksaanwijzing

da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el PpwtuO obnyw xphons
tr Original isletme talimati

2

3

4

Deutsch. 6

English. 15

Français.. Page 24

Espanol . 34

Portugues Pagina 44

Italiano 53

Nederlands 62

Dansk . 71

Svenska. 79

Norsk. 87

Suomi 95

Elambdavika . 103

Türkce Sayfa 113

6 | Deutsch

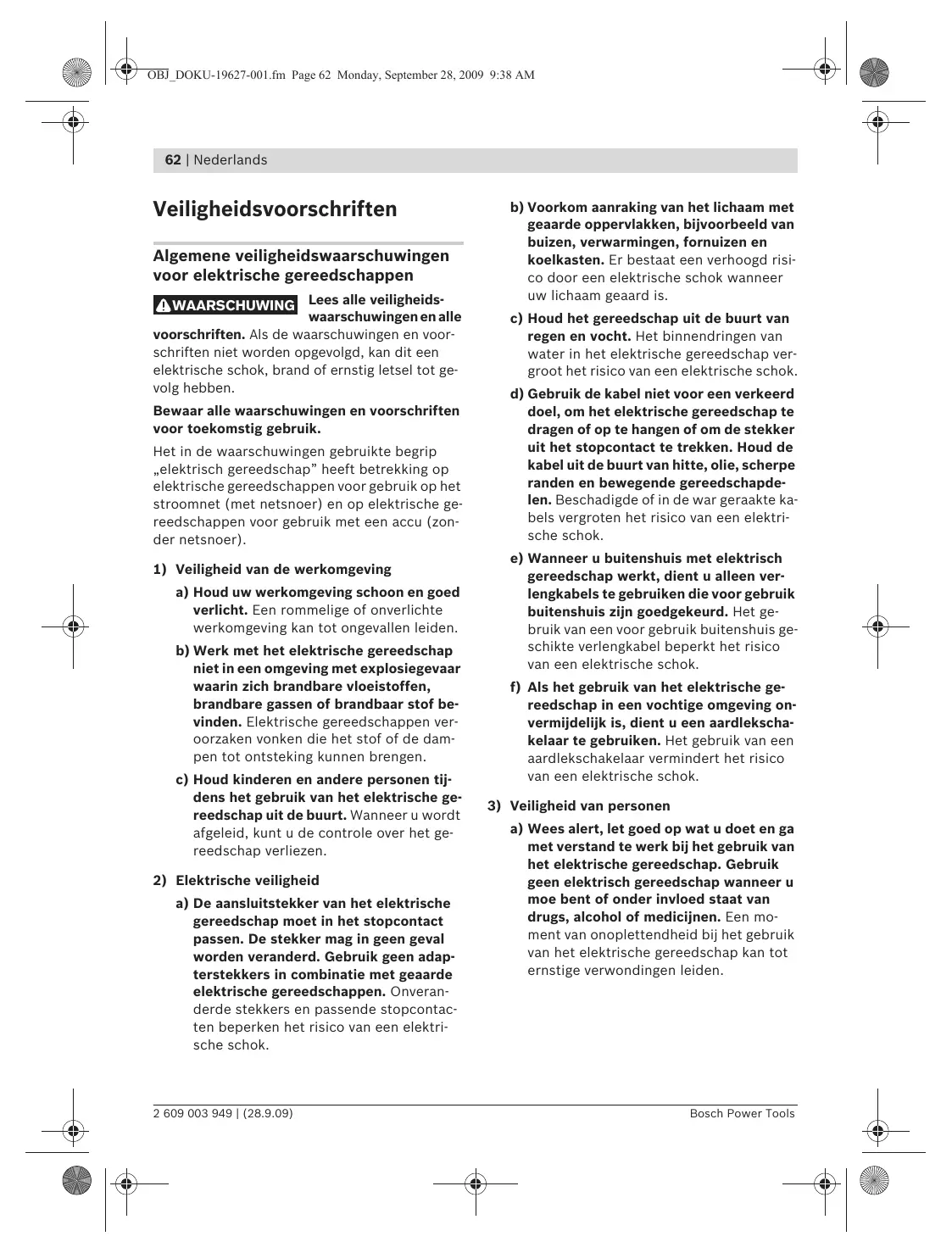

Sicherheitshinweise

Veiligheidsvoorschriften

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle verilgheidswaarschuwingen en alle

voorschriften. Als de waarschuwingen en voorschriften Niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebrukke begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) Veiligkeit van de werkomgeving

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonden die het stof of de dampen tot ontsteking{kunnen brengen.
c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneru worden afgeleid, kut u de controle over het gereedschap verliezen.

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekkeruit het stopcontact te trekken. Houd de kabeluit de buurt van把它, olie, scherpe randen en bewegende gereedschapden. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wonneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrische ge- reedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligkeit van Personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een mom- ment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

b) Draag persoonlijke beschermende uitrusting. Draag altijd eeneiligeheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, eeneiligeheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondeningen.
c) Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschapuitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondeningen leiden.
e) Voorkom een onevenwichtigige lichaams-houding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in on-verwachte situatuies beter onder controle houden.
f) Draag geschikte kleding. Draag geen los-hangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangen-de kleding, lange haren en sieraden kunnen door bewegende delen worden mee-genomen.
g) Wonneer stofafzigings- of stofopvang-voorzieningen können worden gemonteerd, dient u zich ervan te verzekerend dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a) Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en要去 worden gerepareerd.
c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereed-schap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap wegegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
d) Bewaar Niet-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er net mee vertrouwd zijn en deze aanwijzingen nicht hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wonneer deze door onervaren Personen worden gelebruikt.
e) Verzorg het elektrische gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderden zodenig gebroken of beschadigd zichn dat de werkking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderden voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhoven elektrische gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoven snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zich gemakkelijker te geleiden.

64 | Netherlands

g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeitsomstandigheden en deuit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de Voorziene toepassen gen kan tot gevaarlijke situatuies leiden.

5) Service

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verwangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor decoupeerzagen

Houd het gereedschap aan de geisoleerde greepvlakken vast als u werkzaamhedenuitvoert waar bij het inzetgereedschap verborgen stroomleidingen of de eigendstromkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
Houd uw handen uit de buurt van deplaats waar wordt gezaagd. Grijp Niet onder het werkstuk. Bij aanraking van het zaagblad bestaat verwondingsgevaar.
Beweeg het elektrische gereedschap alleen ingeschakeld aan het werkstuk. Anders be-staat er gevaar voor een terugslag als het in-zetgereedschap in het werkstuk vasthaakt.
Let erop dat de voetplaat 5 bij het zagen stabeli ligt. Een schuin zaagblad kan breken of tot een terugslag leiden.
Schakel het elektrische gereedschap na beeindiging van de werkzaamheden uit en trek het zaagblad pas uit de zaagsnede nadat het gereedschap tot stilstand is gekomen. Zo voorkomt u een terugslag en kunt u het elektrische gereedschap veilig neerleggen.
- Gebruik alleon onbeschadigde zaagbladen die helemaal in orde zich. Verbogen of nietscherpe zaagbladen können breken of een terugslag veroorzaken.

Rem het zaagblad na het uitschakelen nicht af door er aan de zijkant gegen te drukken. Anders kan het zaagblad beschadigd worden, breken of een terugslag veroorzaken.
Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf. Contact met elektrische ledingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiele schade en kan een elektrische schokveroorzaken.
Zet het werkstuk vast. Een met spanvoorzie- ningen of een bankschoef vastgehonden werkstuk worden beter vastgehonden dan u met uw hand=kuntdoen.
Houd uw werkplek schoon. Materiaalmengsels bijzonder gevaarlijk. Stof van lichte metalen kan ontvlammen of exploderen.
Wacht tot het elektrische gereedschap tot stilstand is gekommen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.
- Gebruik het elektrische gereedschap Niet met een beschadigde kabel. Raak de beschadigde kabel Niet aan en trek de stekkeruit het stopcontact als de kabelijdens de werkzaamheden worden beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok.

Functiebeschrijving

Lees alle verilgheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Gebruik volgens bestemming

Het gereedschap is bestemd voor het met vaste steun schulpen en het zagen van uitsparingen in hout, kunststof, metaal, keramiekplaten en rubber. De machine is geschikt omrecht en in bochten te zagen met een verstkhoek tot 45^ . De adviezen voor zaagbladen要去en in acht worden genomen.

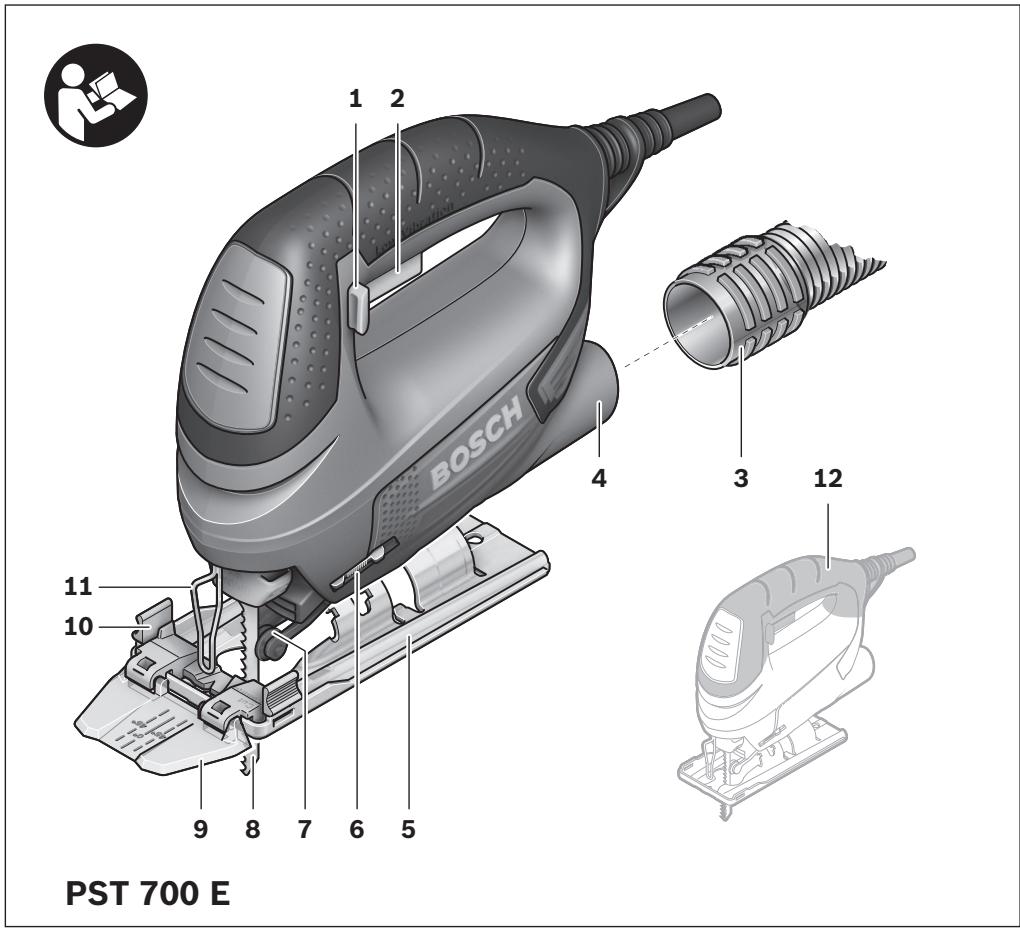

Afegebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Blokkering van de aan/uit-schakelaar
2 Aan/uit-schakelaar
3 Afzuigslang
4 Afzuigaansluiting
5 Voetplaat
6 Schakelaar voor spanenblaasvoorziening
7 Steunwiel
8 Zaagblad
9 Kijkvenster voor zaaglijncontrole „Cut Control"

10 Voet voor zaaglijncontrole „Cut Control"
11 Bescherming gegen aanraken
12 Handgreep (geisoleerd greepvlak)
13 Zaagbladopname
14 Antisplinterplaatje
15 Geleiding voor de parallgelgeleider
16 Houder van het steunwiel
17 Schroef
18 Schaalverdeling verstekhoek
19 Parallelgeleider met cirkelsnijder*
20 Vastzetschroef van de parallelgeber
21 Centreerpunt van de parallelgeleider*
22 Zaagmarkering 0^
23 Zaagmarkering 45^

• Niet elk afgebeeld en beschreiben toebehoren worden standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

Technische gegevens

Decoupeerzaag	PST 700 E
Zaaknummer		3 603 CA0 0..
Regeling,aantal zaagbewegingen		●
Opgenomen vermogen	W	500
Afgegeben vermogen	W	300
Onbelast,aantal zaagbewegingen n0	min-1	500–3100
Zaagbeweging	mm	20
Max.zaagdiepte - in hout mm		70
-in aluminium mm		10
-in staal (ongele- geerd) mm		4
Zaaghoek links/rechts) max.	°	45
Gewicht volgens EPTA-Procedure 01/2003	kg	1,6
Isolatieklasse		☐/II

Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen können deze gevevens afwijkien.

Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen können afwijken.

Informatie over geluid en trillingen

Meetwaarden voor geluid bepaald volgens EN 60745.

Het A-gewogen geluidsniveau van het gereed-schap bedraagt kenmerkend: geluidsdrukniveau 88 dB(A); geluidsvermogenniveau 99 dB(A).On- zekerheid K = 3 dB.

Draag een gehoorbescherming.

Totale trillingswaarden (vectorsom van drie richtingen) bepaald volgens EN 60745:

Zagen van spanplaat: Trillingsemissiewaarde a_h = 10 m/s^2 , Onzekerheid K = 3 m/s^2

Zagen van metaalplaat: Trillingssemissiewaarde a_h = 11 m/s^2 , Onzekerheid K = 3 m/s^2 .

66 | Nederlands

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijkden. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het aangegeven trillingsniveau representiert de voornamste toepassingen van het elektrische gereedschap. Als darüber het elektrische gereedschap worden gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehonden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organiseatie van het arbeitsproces.

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gevevens“ beschreiben product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG, 98/37/EG (tot 28-12-2009) en 2006/42/EG (vanaf 29-12-2009).

Technisch dossier bij: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Trek.altijd voor werkzaaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Zaagblad inzetten of verrangen

Draag werkhandschoenen bij de montage van het zaagblad. Bij het aanraken van het zaagblad bestaat verwondingsgevaar.

Zaagblad kiezen

Een overzicht van geadviseerde zaagbladen vindt u aan het einde van deze gebruiksaaanwijzing. Gebruik alleen zaagbladen met enkelnokkenschacht (T-schacht) of met 1/4" universe schacht (U-schacht). Het zaagblad mag nicht longer zich dan nodig is voor de gewenste zaagsnede.

Gebruik voor het zagen van nauwe bochten een smal zaagblad.

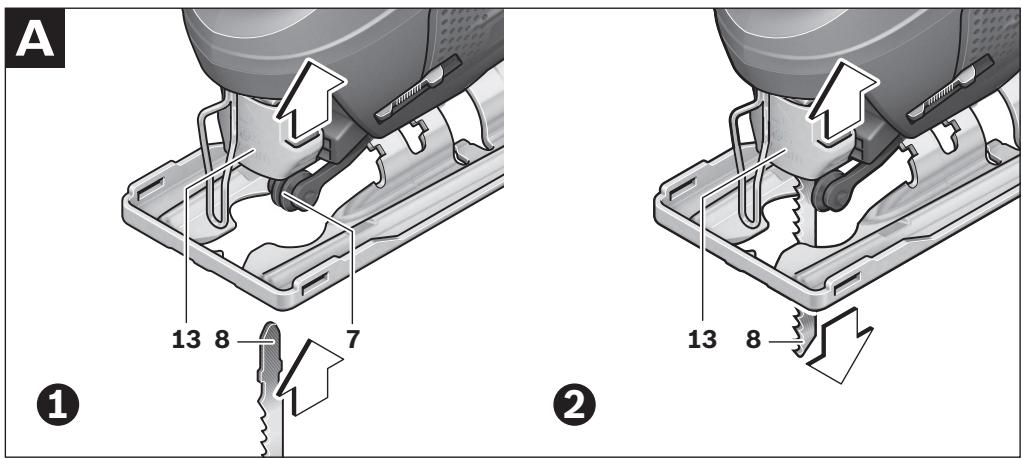

Zaagblad inzetten (zie afbeelding A1)

Reinig de schacht van het zaagblad voor het inzetten. Een verruilde schacht kan nicht stevig worden bevestigd.

Duw de zaagbladopname 13 in de richting van de pijl omhoog. Duw het zaagblad 8, met de tanden in de zaagrichting, in de zaagbladopname tot het Niet meer verdier kan.

Let er bij het inzetten van het zaagblad op dat de rug van het zaagblad in de groef van het steunwiel 7 ligt.

Nauwkeurig zagen is alleen mogelijk als het steunwiel 7 strak, maar Niet te strak gegen de rug van het zaagblad ligt (het zaagblad 8 mag door het steunwiel Niet verbogen worden). Draai indien nodig de schroef 17 los en verschuif de houder 16 van het steunwiel zodenig dat het steunwiel vlak gegen de rug van het zaagblad ligt. Draai de schroef 17 wee vast.

Controller of het zaagblad stevig vastzit.
Een los zaagblad kan uit de zaaghouder vallen en kan u verwonden.

Zaagblad verwijderen (zie afbeelding A2)

Duw de zaagbladopname 13 in de richting van de pijl omhoog en verwijder het zaagblad 8.

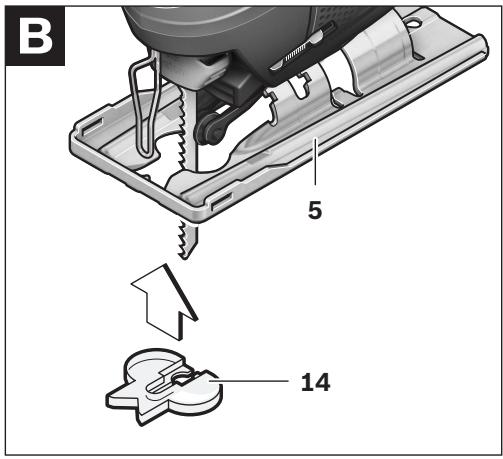

Antiplinterplaatje (zie afbeelding B)

Het antisplinterplaatje 14 (toebehoren) kan uitsplinteren van het oppervlak bij het zagen van hout voorkomen. Het antisplinterplaatje kan alleen bij bepaalde zaagbladtypen en alleen bij een zaaghoek van 0^ worden gezruikt. De voetplaat 5 mag bij het zagen met het antisplinterplaatje Niet waarachteren worden verplaatst voor het zagen tot aan opstaande randen.

Druk het antisplinterplaatje 14 van onderen in de voetplaat 5.

Zaaglijncontrole „Cut Control" (toebehoren)

De zaaglijkcontrole „Cut Control" maakt nauwkeurige geleiding van het elektrische gereedschap langs een op het werkstuk getekende zaaglij nogelijk. Bij de bouwset „Cut Control" horen het kijkvenster 9 met zaagmarkeringen en de voet 10 ter bevestiging aan het elektrische gereedschap.

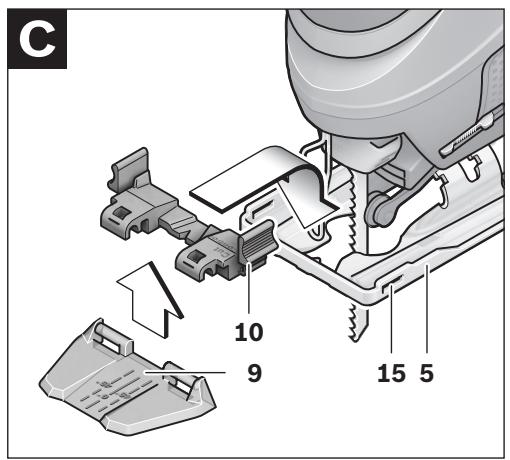

"Cut Control" aan de voetplaat bevestigen (zie afbeelding C)

Klem het kijkvenster voor „Cut Control" 9 in de houders aan de voet 10 vast. Druk verwolgens de voetoodsen en waar deze in de geleiding 15 van de voetplaat 5 vastklikken.

Afzuing van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kuren schadelijk voor de gezondheid+zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschemingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.

• Gebruik indien möglich een stofafzuiging.
  Zorg voor een goede ventilatie van de werkplek.
  Er worden geadviseerd om een ademmasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

Stofafzuiigangsluiten

Steek een afzuigslang 3 (toebehoren) op de afzuigadapter 4. Verbind de afzuigslang 3 met een stofzuiger (toebehoren). Een overzicht van aansluitingen op verschillende stofzuigers vindt u aan het einde van deze gebruiksaanwijzing.

Schakel de spanenblaasvoorziening uit nadat u de stofafzuing aangesloten heeft (zie „Spanenblaasvoorziening").

De stofzuiger moet geschikt zijn voor het te bewerken materiaal.

Gebruik bij het afzuiigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Gebruik

Functies

Trek algid voor werkzaaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

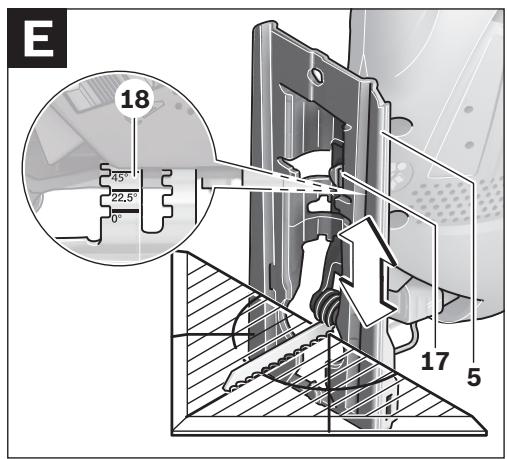

Verstekhoek instellen (zie afbeeldingen D-E)

De voetplaat 5 kan voor verstekzaagsneden tot 45^ maar rechts ofaar links worden gedraaid.

Zet een zaagblad 8 in.

Het antisplinterplaatje 14 kan bij het verstkza-gen Niet worden gebruikt.

Draai de schroef 17 los en duw de voetplaat 5 iets in de richting van de afzuigadapter 4.

Voor het instellen van nauwkeurige verstkhoeken heeft de voetplaat rechts en links vastklikpunten bij 0^ 22,5^ en 45^ . Draai de voetplaat 5 volgens de schaalverdeling 18 in de gewenste stand. Andere verstkhoeken sunt u met een hoekmeter instellen.

68 | Nederlands

Duw de voetplaat 5 verwolgens tot aan de aanslag in de richting van het zaagblad 8.

Verschuif de houder 16 zodenig dat het steunwiel 7 gegen de rug van het zaagblad ligt. Nauwkeurig zagen is alleen möglichk als het steunwiel vlak gegen de zaagbladrug ligt.

Draai de schroef 17 wee vast.

Zaaglijncontrole bij het zagen van verstek

Voor de zaaglijncontrole zijn op het kijkvenster voor „Cut Control" 9 een markering 22 voor haaks zagen (0^) en een markering 23 links en rechts voor het zagen van verstek (45^) maar links of maar rechts volgens de schaalverdeling 18 aanwezig.

De zaagmarkering voor verstekhoeken:tussen 0^ en 45^ is proportioneel. Deze kan op het kijkvenster voor „Cut Control" 9 met een Niet-permanente markeerstift aangegeven en gemakkelijk wee verwijderd worden.

Als u maatzuiver wilt werkken,CNT het best eerst proefzagen.

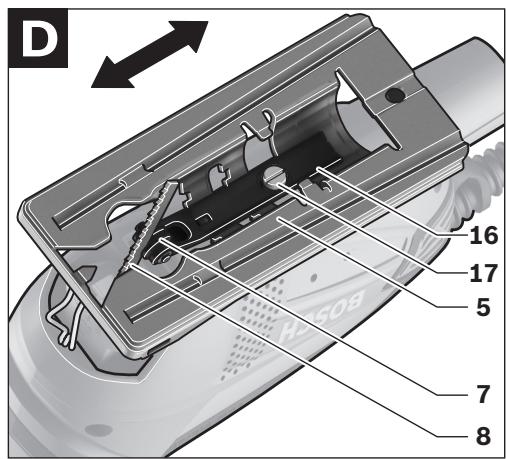

Voetplaat verstellen (zie afbeelding D)

Voor het zagen tot aan opstaande randen(Int de voetplaat 5aar achteren verplaatsen.

Zet een zaagblad 8 in.

Draai de schroef 17 los en duw de voetplaat 5 cervolgens tot aan de aanslag in de richting van de afzuigadapter 4.

Verschuif de houder 16 zodenig dat het steunwiel 7 gegen de rug van het zaagblad ligt. Nauwkeurig zagen is alleen möglichk als het steunwiel vlak gegen de zaagbladrug ligt.

Draai de schroef 17 weer vast.

Zagen met verplaatste voetplaat 5 is alleen mogelijk met een verstekhoek van 0^ . Bovendien mogen de zaaglijncontrole „Cut Control" met de voet 10, de parallelgeleider met cirkelsnjider 19 (toebehoren) en het antisplinterplaatje 14 Niet worden gezruikt.

Spanenblaasvoorziening

Met de luchtstroom van de spanenblaasvoorziening 6 kan de zaaglijk vrij van spanen worden gezhonden.

Spanenblaasvoorziening inschakelen: Schuif voor werkzaamheden met een groe spanaafname in hout, kunststof enz. de schakelaar 6 in de richting van de afzuiagaansluiting.

Spanenblaasvoorziening uitschakelen: Schuif voor werkzaamheden in metaal en bij een aangesloten stofafzuing de schakelaar 6 in de richting van het zaagblad.

Ingebruikneming

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen nutzen ook met 220 V worden gezruikt.

In- en uitschakelen

Als u het elektrische gereedschap wilt inschake- len drukt u op de aan/uit-schakelaar 2.

Voor het vergrendelen van de aan/uit-schakelaar 2 houd u de schakelaar ingedrukt en duwt u de blokkering 1 maar rechts ofaar links.

Als u het elektrische gereedschap wilt uitschakenaar 1aat u de aan/uit-schakelaar 2 los. Als de aan/uit-schakelaar 2 vergrendeld is, drukt u de schakelaar eerst in enaar u deze verrolgens los.

Aantal zaagbewegingen instellen

Door toe- of afnemende druk op de aan/uitschakelaar 2 kunt u het aantal zaagbewegingen van het ingeschakelde elektrische gereedschap traploos regelen.

Als de aan/uit-schakelaar 2 vergrendeld is, kan het aantal zaagbewegingen nicht worden verminderd.

Het vereiste aantal zaagbewegingen is afhankelijk van het materiaaal en de werkomstandigheden en kan proefsgewijs worden vastgesteld.

Geadviseerd worden om het aantal zaagbewegingen te verminderen als het zaagblad op het werkstuk worden geplaatst en bij het zagen van kunststof en aluminium.

Bij langdurige werkzaamheden met eenklein aantal zaagbewegingen kan het elektrische gereedschap zeer heet worden. Verwijder het zaagblad en laat het elektrische gereedschap ca. 3 minuten met het maximale aantal zaagbewegingen lopen om het te laten afkoelen.

Tips voor de werkzaamheden

Trek algijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
- Gebruik bij het bewerken vankleine of dunne werkstukken altijd een stabiele ondergrond of een zaagstation (Bosch PLS 300).

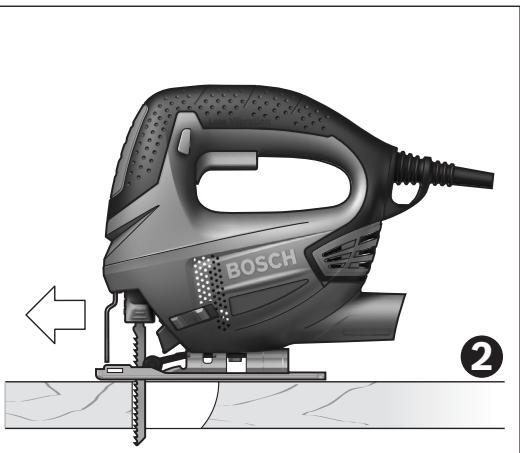

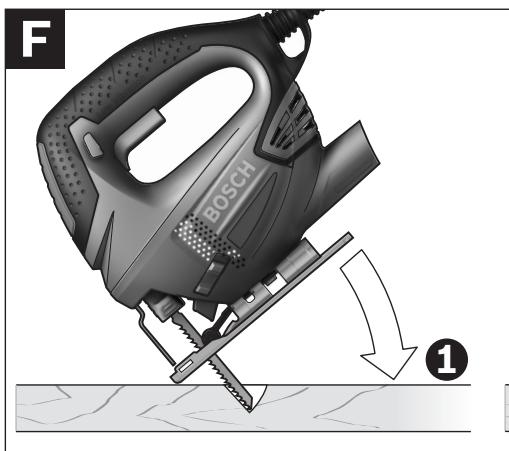

Invalend zagen (zie afbeelding F)

Alleen zachte materialen als hout en gips-karton mogen invalidend worden gezaagd.

Gebruik voor invallend zagen alleen korte zaagbladen. Invallend zagen is alleen möglich met een verstekhoek van 0^

Zet het elektrische gereedschap met de voorste rand van de voetplaat 5 op het werkstuk, zonder dat het zaagblad 8 het werkstuk aanraakt, en schakel het in. Kies het maximale aantal zaagbewegingen bij elektrisch gereedschap met een regeling van het aantal zaagbewegingen. Duw het elektrische gereedschap stevig gegen het werkstuk en LAST het zaagblad langzaam in het werkstuk invaliden.

Zodra de voetplaat 5 met het hele oppervlak op het werkstuk ligt, zaagt uangs de gewenste zaaglijn verder.

Parallelgeber met cirkelsnijder (toebehoren)

Voor werkzaamheden met de parallelgeleider met cirkelsnijder 19 (toebehoren) mag de dikte van het werkstuk maximaal 30~mm bedragen.

Verwijder de voet voor „Cut Control" 10uit de voetplaat 5. Drukervolgens de voet ieits samen en neem deze uit de geleiding 15.

Parallel zagen (zie afbeelding G): Draai de vastzetschroef 20 los en duw de schaalverdeling van de parallegeider door de geleiding 15 in de voetplaat. Stel de gewenste zaagbreedte als schaalverdelingswaarde aan de binnenkant van de voetplaat in. Draai de vastzetschroef 20 vast.

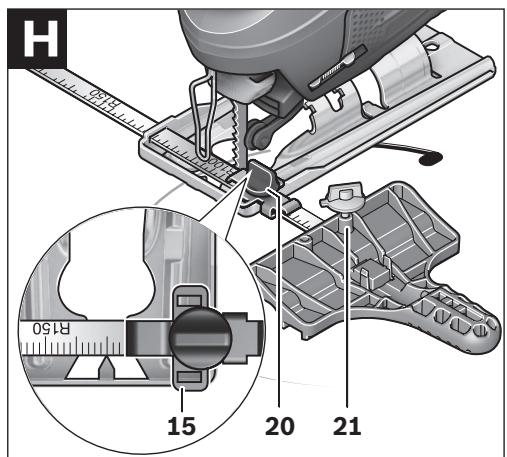

Cirkels zagen (zie afbeelding H): Boor bij de zaaglijk binnen de te zagen cirkel een gat dat groot genoeg is om het zaagblad erdoor te steken. Bewerkt het boorgat met een frees of vijl, zodat het zaagblad op de zaaglijk aansluit. Zet de vastzetschroef 20 aan de andere zichde van de parallelgeleider. Duw de schaalverdeling van de parallelgeleider door de geleiding 15 in de voetplaat. Boor een gat in het midden van de uitsparsing die u in het werkstuk wilt zagen. Steek de centreerpunt 21 door de inwendige opening van de parallelgeleider en in het geboorde gat. Stel de radius als schaalverdelingswaarde aan de binnenkant van de voetplaat in. Draai de vastzetschroef 20 vast.

Koel- en smeermiddel

Bij het zagen van metaal dient u vanwege de verwarming van het materiaal langs de zaaglijk koel- resp. smeermiddel aan te brengen.

70 | Nederlands

Onderhoud en service

Onderhoud en reiniging

Trek algid voor werkzaaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Houd het elektrische gereedschap en de ventilatieopengingen algid schoon om goed en veilig te werken.

Reinig de zaagbladopname regelmatig. Neem waar voor het zaagblad uit het elektrische gereedschap en klop het gereedschaplicht op een egaal oppervlak uit.

Sterke verontreiniging van het elektrische gereedschap kan tot functiestoringen leiden. Zaag waarom materialen waar bij veel stof vrijkomt Niet van onderen of boven het hoofd.

Gebruik onder extreme gebruiksomstandig heden indien möglich alkijd een afzuginstallatie. Blaas de ventilatieopengen regelmatig schoon en sluit het gereedschap aan via een aardlekschakelaar. Tijdens het bewerken van metalen kan geleidend stof in het elektrische gereedschap terechtkomen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad.

Smeer het steunwiel 7 af en toe met een druppel olie.

Controleer het steunwiel 7 regelmatig. Als het steunwiel versleten is, moet het door een erkende Bosch-klantenservice worden verrangen.

Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van verrangingsonderdelen alkijt het uit tien cijfers bestande zaaknummer volgens het typeplaatje van het elektrische gereedschap.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verwangingsonderdelen. Explosietekeningen en informatie over verwangingsonderdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onske klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en deinstalling van producten en toebehoren.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België en Luxemburg

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen
niet bij het huisvuil.

Volgens de Europese richtlij 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in na

tionalrecht moeten Niet更是 bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.
