Producttype	Draagbare absorptiekoelkast
Merk	DOMETIC
Model	VN555 - REV 1
Gasvoorziening	Butaan (G30) of propaan (G31) afhankelijk van categorie
Voedingsdruk	28-30 mbar (butaan) of 37 mbar (propaan)
Nominaal thermisch vermogen	1,6 kW (116 g/u)
Benodigd luchtvolume voor verbranding	3,2 m³/u
Ontsteking	Elektronisch met drukknop en handmatige noodontsteking
Vlamregeling	Thermostaat met standen 1 tot 6 (130°C tot 240°C voor de oven)
Hoofdfuncties	Koeling, oven- en grillfunctie (afhankelijk van model)
Veiligheid	Veiligheidsinrichting tegen onbedoeld uitgaan van de vlam
Installatie	Inbouw in meubel, veiligheidsafstanden in acht nemen
Gasaansluiting	Stijve metalen slang of gecontroleerde flexibele slang, max. lengte 1,5 m
Elektrische aansluiting (12V-modellen)	12 Vdc, beveiliging met zekering max. 3 A, polariteit in acht nemen
Onderhoud en reiniging	Reinigen met zeepwater, schurende producten vermijden
Materialen	Roestvrij staal, geëmailleerde delen
Beoogd gebruik	Alleen voor het bereiden van voedsel
Injectoren oven/grill	Diameter 0,53 mm (oven) en 0,62 mm (grill)
Inbegrepen accessoires	Roster, braadslede, draaispit, draaiplateau (afhankelijk van model)
Garantie	Raadpleeg verkoper

Veelgestelde vragen - VN555 - REV 1 DOMETIC

Welk type gas moet ik gebruiken voor de Dometic VN555?

Gebruik butaan (G30) bij 28-30 mbar of propaan (G31) bij 37 mbar, afhankelijk van de categorie op het etiket van het apparaat.

Hoe steek ik de ovenbrander aan?

Open de deur volledig, druk de bedieningsknop volledig in en draai deze tussen stand 1 en 6. Druk tegelijkertijd op de elektronische ontstekingsknop. Houd de druk enkele seconden na ontsteking vast.

Wat moet ik doen als de brandervlam per ongeluk uitgaat?

Sluit onmiddellijk de gasknop en wacht een minuut voordat u opnieuw probeert te ontsteken.

Kan ik de grill gebruiken in plaats van de oven?

De grill mag niet als oven worden gebruikt. De maximale kooktijd is 25 minuten en de deur moet open blijven met de beschermingsplaat uitgeschoven.

Hoe reinig ik het apparaat?

Gebruik water en milde zeep of een neutraal reinigingsmiddel. Spoel en droog. Vermijd schurende producten, chloor, staalwol en stoomreinigers.

Wat is de procedure bij een gaslek?

Open de ramen, evacueer personen, raak schakelaars niet aan, doof vlammen, sluit de flesafsluiter en neem contact op met een technicus.

Kan ik een flexibele slang gebruiken voor de gasaansluiting?

Ja, mits deze bereikbaar is, beschermd tegen hete delen, zonder spanning, max. lengte 1,5 m en vervangen vóór de vervaldatum.

Hoe stel ik de oventemperatuur in?

Draai de knop naar de gewenste stand (1 tot 6). De oven verwarmt op vol vermogen en vermindert automatisch wanneer de temperatuur is bereikt (130°C tot 240°C).

Heeft het apparaat ventilatie nodig?

Ja, goede ventilatie van de ruimte is vereist. Houd de natuurlijke ventilatieopeningen vrij of installeer een afzuigkap. Langdurig gebruik kan extra ventilatie vereisen.

Welke accessoires worden meegeleverd met de VN555?

Afhankelijk van het model kan het apparaat een rooster, een braadslede, een draaispit en een draaiplateau voor de grill bevatten.

GEBRUIKSAANWIJZING VN555 - REV 1 DOMETIC

Veiligheidssymbolen die waarschuwen voor gevaar voor mensen.

Doe alles wat in de veiligheidsvoorschriften staat bij de volgende symbolen:

OPGELET

OPGELET

Gevaar voor verwondingen

of de dood.

BELANGRIJK

BELANGRIJK!

Om mogelijk verwondingen

en/of defecten te

voorkomen.

INHOUD

INSTALLATIE 63

WAARSCHUWINGEN 63

INBOUWOPENINGEN 63

ROOKPIJP AANSLUITEN 63

AANSLUIEN OP GAS 64

Deze oven hoort bij de apparaten van KLASSE 3: APPARATEN DIE WORDEN INGEBOUWD IN EEN KEUKENMEUBEL OF EEN KEUKENWERKBLAD.

MINIMUM AFSTANDEN TUSSEN APPARAAT EN WANDEN

Laat de minimum afstanden:tussen de wanden en de vloer zoals op AFB. I - PAG. 122, affankelijk van het model.

AFMETINGENVAN DE INBOUWOPENINGEN

Maak een opening in het meubel zoals op de AFB. 2 - PAG. 123, afhankelijk van het model. Het ovenneubel moet precies haaks staan op het horizontale werkblad en de voorkant van het meubel zelf. De inbouwopening in het meubel moet preciesrecht en vlak zich. Als er ventilatieopeningen zijn in het meubel, zorgt u ervoor dat er geen brandbare materiaien in konnenkommen.

ROOKPIJP AANSLUITEN

DE MODELLEN FO290TD - FO290TS - FO291TD - FO291TS - FO390TD - FO390TS FO391TD - FO391TS MOETEN OP EEN ROOKPIJP IN DE BOVENBEDEKKING WORDEN AANGESLOTEN.

U MAG ALLEEN DE PIJPEN EN DE ROOKPIJPN GEBRUIKEN DIE VERMELD ZIJN IN DEZE INSTRUCTIONS EN VERKRIJGBAAR ZIJN BII VERKOPERS VAN TRUMA OF SMEV.

DE SCHOORSTEEN- EN DE DAMPENAFAVPOERPIJPN MOGEN NIET IN DE BUURT VAN MATERIALEN WORDEN GEMONTEERD DIE NIET BESTAND ZIJN TEGEN EEN TEMPERATUUR VAN 120°C.

I Zet de rookpijpkoppeling (K) vast met de 2 meegeleverde schroeven zoals u op de AFB. 3 - PAG. 126 ziet en maak er de pijp en de rookpijp aan vast.
2 De rookpijp要去recht in de bovenbedekking zitten en mag maximum een hoek van 15^ makeen. Maak een opening 60mm in de bovenbedekking van het meubel boven de oven.Versteig eventuèle de wand met de opening met een stuk metaalplaat van 1mm zodat de bovenbedekking Niet krom trekt tijdens het bevestigen en lekvrij blift.
3 Steek de rookpijp erin en zet deze vast met de moer aan de binnenkant. Om de verbinding lekvrij te make, haalt u deze moer in de rookpijp opniew aan nadat de oven enkele uren heeft gewerkt.
4 Verbind de afvoerpijp zoals op de AFB. 4. - PAG. 127. Duw de pijp in de rookpijp totdat deze Niet meer verdier kan en het hem vast met een parkerschroef.
5 Bevestig de afvoerpijp (Ø 55mm) en de beveiligingspijp (Ø 65mm) stevig aan de wanden, op hun hele lengte, met de sluitstrippen.

AANSLUITEN OP GAS

OPGELET

CONTROLER DEZE GEGEVENS EERST VOORDAT U DE GASFLES AANSLUIT OP HET APPARAAT. DE DRUKBEGRENZERS TUSSEN DE FLES EN HET APPARAAT MOETEN GESCHIK DTJNVoor DE GASKLASSEN DIE IN DE ONDERSTAANDE TABEL ZIJN VOORGESCHREVEN.

Dit apparaat werkkt met de volgende gassoorten enaarvoor bedoelde gasdrukwaarden. De categorie (of categorieen) waarvoort het apparaat is afgesteld, is (zijn) duidelijk vermeld op het serieplaatje dat op het apparaat zich.

KLASSE EN LANDENVAN BESTEMMING	GASDRUK
I3B/P(30)	30 mbar Butaan (G30)
AT BE DE DK FI GB NL NO PT SE SI	30 mbar Propaan (G31)
I3+ (28-30/37)	28-30 mbar Butaan (G30)
BE CH ES FR GB IE IT PT SI	37 mbar Propaan (G31)

MODEL	TOTAAL NOMINAL THERMISCH VERMOGEN	VOOR DEVERBRANDING BENO-DIGDE HOEVEELHEID LUCHT
FO200FT - FO200FTFE	1,2 KW - 87 gr/h	2,4 m³/h
FO290TD - FO290TS
FO300 - FO300L
FO390TD - FO390TS
FO211FGT	1,6 KW - 116 gr/h	3,2 m³/h
FO291TD - FO291TS - FO311
FO391TD - FO391TS
VN555 - VN565

OPGELET

TIJDENS HET INSTALLEREN EN AANSLUITEEN MAG U DE GASSLANG VAN HET APPARAAT NIET DICTKNIJPN, U MAG ER NIET AANTREKKEN ENZOVOORT.

Verbind het apparaat met de gasleidingbuizen met een onbuizame metalen pijp en lekvrije koppelingen. U mag ook een slang gebruiken maar wel met de volgende kenmerken:

a) Moet.altijdbereikbaarzijn voorinspectie;
b) Beveiligd gegen möglichke aanraking van delen die heet worden (zoals het gedeelte onder de branders);
c) Beveiligd gegen krachten die erop worden uitgeoefend (draaien, trekken, platdrukken,...);
d) Beveiligd gegen de bewegende delen van het meubel (bijvoorbeeld een lade);
e) Mag Niet langer zichn dan 1,5m;
f) Moet worden verrangen voor de vervaldatum;
Na het aansluiten controlet u met een nicht bijtende voloeistof de gasleiding lekvrij is. Gebruik hiervoor geen sop (water en zeep). GEBRUK GEEN VLAMMEN.

Dit hoofdstuk geldt alleen voor de modellen met de vermeling 12V :oP het serieplaatje dat op het apparaat zich.

DIT APPARAAT MAG ALLEEN OP EEN STROOMSYSTEEM VAN 12V:::WORDEN AANGESLOTEN. HET ELEKTRISCH CIRCUIT MOET WORDEN BEVEILIGD MET EEN ZEKERING DIE NIET STERKER IS DAN 3 Ampère.

CONTROLER OF DE DRADEN JUIST ZIJN AANGESLOTEN!

SLUIT HET APPARAAT IN GEEN GEVAL AAN OP DE NETSPANNING (230V) .DIT KAN ALLE COMPONENTEN VERNIETIGEN EN IS GEVAARLIJK VOOR DE GEBRUIKER.

Gebruik voor het aansluiten een dubbele Zwartrode kabel van 1,5 mm². Maak de kabel vast op de klemmen achteraan op het apparaat. De rode draad is de positieve, de zwarte de negatieve.

BEVESTIGING

De volgende symbolen verwijzen maar de brander die bij de knop hoort.

OPMERKING: Op de verschillende modellen zitten verschillende knoppen en symbolen.

DIT SYMBOL STAAT BII DE KNOPVAN DE OVENBRANDER

DIT SYMBOL STAAT BIJ DE KNOPVAN DE GRILLBRANDER

De volgende symbolen verwijzenaar de regelstanden van de brander die bij de knop hoort. OPMERKING:Op de verschillende modellen zitten verschillende knuppen en symbolen.

GAS GESLOTEN

HOGE VLAM

LAGEVLAM

1-2-3-4-5-6

TEMPERATUUR VAN OVEN

GRILL

ANDERE SYMBOLEN

KNOP VOOR DE ELEKTRONISCHE ONTSTEKING

DIT SYMBOL ZIT GOED ZICTBAAR NAAST DE OVENKNOP OP
ALLE MODELLEN MET ELEKTRONISCHE ONTSTEKING WAARVOOR DE
OVENKNOP DIEP MOET WORDEN INGEDRUKT

SCHAKELAAR VOOR LAMP

SCHAKELAAR VOOR SPIT

KNOP VOOR DE DRAAIENDE SCHAAL

BRANDERS

Dit zijn dekenmerken van de branders op deverschillende modellen:

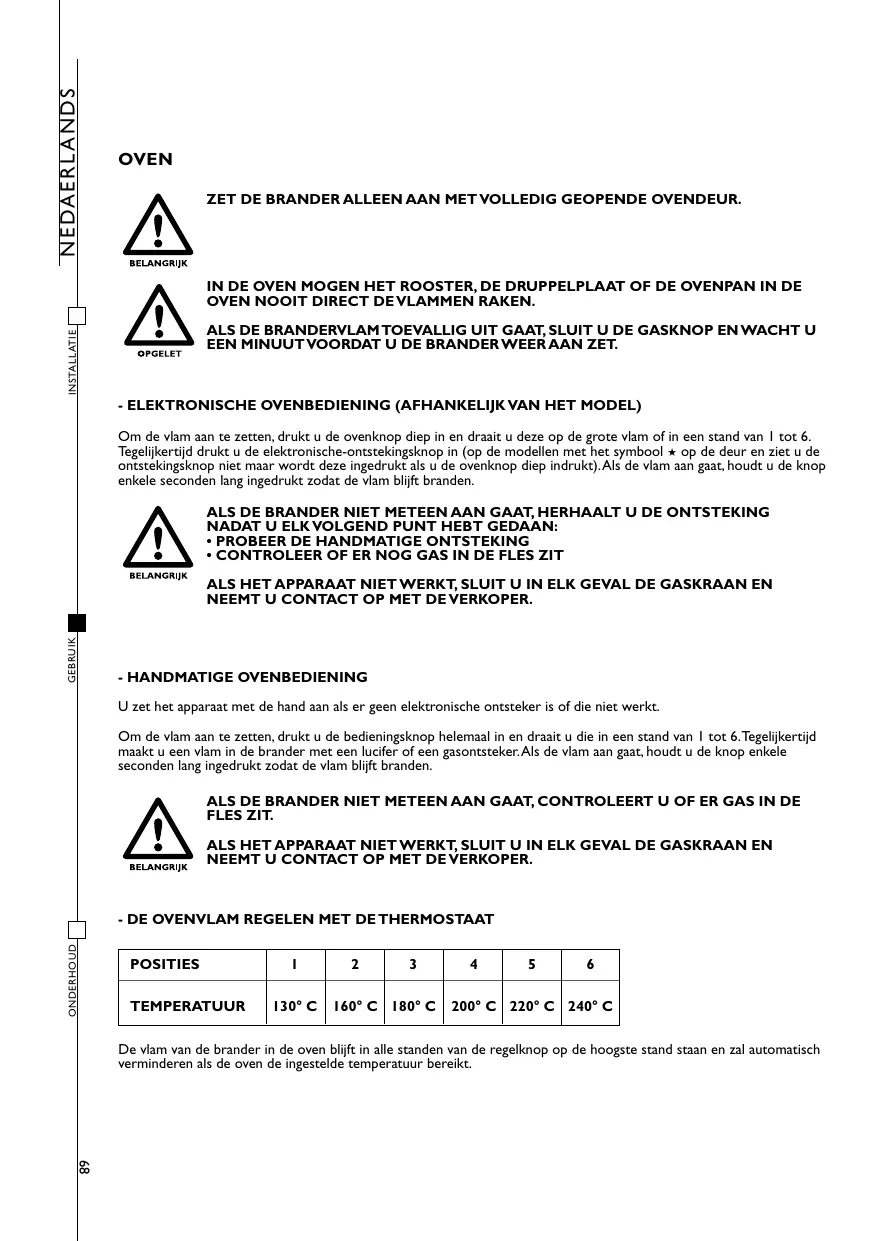

Om de vlam aan te zetten, drukt u de ovenknop diep in en draait u deze op de grote vlam of in een stand van I tot 6. Tegelijkkertijd drukt u de elektronische-ontstekingsknop in (op de modellen met het symbol op de deur en ziet u de ontstekingsknop Niet maar wordt deze ingedrukt als u de ovenknop diep indrukt).Als de vlam aan gaat, houdt u de knop enkele seconden lang ingedrukt zodat de vlam blijft branden.

ALS DE BRANDER NIET METEEN AAN GAAT, HERHAALT U DE ONTSTEKING
NADAT U ELK VOLGEND PUNT HEBT GEDAAN:
• PROBEER DE HANDMATIGE ONTSTEKING
• CONTROLEER OF ER NOG GAS IN DE FLES ZIT

ALS HET APPARAAT NIET WERKT, SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DEVERKOPER.

- HANDMATIGE OVENBEDIENING

U zet het apparaat met de hand aan als er geen elektronische ontsteker is of die nicht werkt.

Om de vlam aan te zetten, drukt u de bedieningsknop—helemaal in en draait u die in een stand van I tot 6. Tegelijkertijd maakt u een vlam in de brander met een lucifer of een gasontsteker. Als de vlam aan gaat, houdt u de knop enkele seconden lang ingedrukt zodate de vlam blijft branden.

ALS DE BRANDER NIET METEEN AAN GAAT, CONTROLEERT U OF ER GAS IN DE FLES ZIT.

ALS HET APPARAAI NET WERKT, SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DEVERKEROPER.

- DE OVENVLAM REGELEN MET DETHERMOSTAAT

POSITIES	1	2	3	4	5	6
TEMPERATUUR	130°C	160°C	180°C	200°C	220°C	240°C

De vlam van de brander in de oven blijft in alle standen van de regelknop op de hoogste stand staan en za automatisch verminderen als de oven de ingestelde temperatuur bereikt.

GRILL

ZET DE BRANDER ALLEEN AAN METVOLLEDIG GEOPENDE OVENDEUR.

ALS DE BRANDER NIET AAN GAAT, LAAT U ONMIDDELLIJK DE KNOP LOS EN PROBEERT U OPNIEUW NA MINSTENS 10 SECONDEN.

DE BEREIKBARE DELEN KUNNEN HEEL HEET WORDEN ALS U DE GRILL GEBRUIKT. HOUD KINDERENVER UIT DE BUURT VAN HET APPARAAT.

LAAT DE OVENDEUR ALTIJD HELEMAAL OPEN STAAN ENTREK DE WARMTEBEVELIGING HELEMAAL UIT (AFB.6 - PAG.130).

GEBRUIK DE GRILL NOOIT LANGER DAN 25 MINUTEN. DE GRIL IS NIET BEDOELD OM ALS OVENTEWORDEN GEBRUIKT.

ALS DE BRANDERVLAM TOEVALLIG UIT GAAT, SLUIT U DE GASKNOP EN Wacht U EEN MINUUT VOORDAT U DE BRANDER WEERAAN ZET.

- ELEKTRONISCHE GRILLBEDIENING (AFHANKELIJK VAN HET MODEL)

Om het vlammetje aan te steken, drukt u de bedieningsknop hebelaal in en draait u dele op GRILL of op de hoogste vlam. Tegelijkkertijd drukt u de ontstekingsknop in (op de modellen met het symbool op de deur ziet u dele knop Niet maar worden deze ingrukt als u de ontstekingsknop indrukt). Als de vlam aan gaat, houdt u de knop enkele seconden lang ingrukt zodat de vlam blift branden.

ALS DE BRANDER NIET METEEN AAN GAAT, HERHAALT U DE ONTSTEKING NADAT U ELK VOLGEND PUNT HEBT GEDAAN:

PROBEER DE HANDMATIGE ONTSTEKING
- CONTROLEER OF ER NOG GAS IN DE FLES ZIT

ALS HET APPARAAT NIETWERKTL,SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DEVERKEROP.

- HANDMATIGE GRILLBEDIENING

U zet het apparaat met de hand aan als er geen elektronische ontsteker is of als die nicht werkt.

Om het vlammetje aan te steken, drukt u de bedieningsknop helemaal in en draait u deze op GRILL of op de hoogste vlam. Tegelijkkertijd zet u de brander aan met een lucifer of een gasontsteker. Als de vlam aan gaat, houdt u de knop enkele seconden lang ingedrukt zodat de vlam blift branden.

ALS DE BRANDER NIET METEEN AAN GAAT, CONTROLEERT U OF ER GAS IN DE FLES ZIT.

ALS HET APPARAAT NIET WERKT, SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DEVERKOPER.

draai aan de knop voor een hogere of lagere vlam.

Voor alle andere modellen:

de grill mag en kan alleen werken op+zijn nominaal thermisch vermogen.

DE VLAM OP ZICH CONTROLEREN

Afhankelijk van het type gas waarmee het toestel werkzt, ziet de vlam er als volgtuit:

Propaan (G31): vlam met een blauw hart en een afgelijnde omtrek.

Butaan (G30): vlam met lichtgele puntenijdens het aanzetten van de brandier, waarna de gele punten intenser worden naarmate de brander heter wordt.

DRAAISPIT

Zet de ovenbrander aan zoals in het hoofdstuk OVEN is beschreiben. Zet de bedieningsknop in de gewenste stand. Plaats de druppeltaat gemonteerd draaispit zoals op AFB. 7 - PAG. 130. Druk de knop in om de motor van het draaispit aan tezetten.

DRAAISCHAAL

DE DRAAISCHAAL MAG ALLEEN MET DE GRILL WORDEN GEBRUIKT.

Zet de grill aan zoals in het hoofdstuk GRILL is beschreiben. Plaats de druppelplaat met gemonteerde draaischaal zoals op AFB.8 - PAG.131. Druk de knop in om de motor van de draaischaal aan te zetten.

GASFLES

WERKEN MET EEN ANDER GAS OF EEN ANDERE GASDRUK DAN DIEGENE DIE DOOR SMEV ZIJN VOORGESCHREVEN, KAN PROBLEMENVEROORZAKEN WAARVOOR SMEV IN GEEN GEVAL AANSPRAKELIJK KAN WORDEN GESTELD (ONEIGENLIJK GEBRUIK).

Dit apparaat werkkt met de meest verkochte gasflessen in de landen van installmentie. Het type gas is duidelijk vermeld op de buitenkant van de verpakking en op het onuitwisbare serieplatzje op de achterkant van het apparaat. Leef in elk geval de volgende voerschriften na: Gasflessen要去 in de daarvoort bestemde ruimte staan, vertical, en要去 uiterust zich met een drukventiel en een drukbegrenzer. De togang tot de gasfles mag nooit worden verhinderd. De gasfles moet problemoos, vlot en zonder belemmeringen kannen worden verrangen.

LET OP!: Om een gasfles te verrangen, dienen de volgende voorzorgsmaatregelen te worden getroffen:

a) sluit alle kranen op het apparaat;
b) controller of er in de buurt geen vlammen of vuur zichn;
c) sluit de kraan van de lege gasfles;
d) draai de begrenzer van de lege fles en haal deze eruit.Vervang de fles met bovenstaande handelingen in de omgekeerde volgorde. Controller eventuente gaslekken met een Niet bijtende vloeistof. Gebruik hiervoor geen sop (water en zoep). GEBRUK GEEN VLAMMEN;
e) zet de branders aan en controllerer of ze goed werken. Als dit Niet het geval is, neemt u contact op met een erkende technicus.

Wij raden een elektronische gaslekkenmelder aan.

Als u gas ruikt:

a) Opent u de ramen en LAST u onmiddelijk alle mensen de ruimte (caravan, camper enzovoort) verlaten.
b) Raak geen elektrische schakelaars aan, strijk geen lucifers af of wat dan ook dat het gas kan doen ontsteken.
c) Doof alle vlammen.
d) Sluit de kraan op de gasfles of op het gasreservoor en open Zoer nieteer totat u het gaslek hebt gezonden en opgelost.
e) Neem contact op met een erkende technicus.

OPGELET

ZET HET APPARAAT EN DE STROOM UIT EN WACHTTOTDAT HET IS AFGKEOELD VOORDAT U HET BEGINTTE REINIGEN.

BELANGRIJK

HETE OPPERVLAKKEN DIE IN AANRAKING KOMEN MET Koud WATER OF MET EENVOCHTIGE DOEK KUNNEN BESCHADIGD WORDEN. GEBRUK GEEN SCHUURMIDDELEN, OPOSMIDDELEN, PRODUCTEN MET CHLOOR, SCHUURWOL OF STAALWOL. LAAT GEEN BIJTENDE STOFFEN OF ALCALINEHOUDENDE PRODUCTEN ZOALS AZIJN, ZOUT, CITROENSAP ENZOVOART OP HETTOESTEL ZITTEN. OPPERVLAKKEN IN RVS EN GELAKTE DELEN: WASSEN MET WATER EN ZEEP OF EEN NEUTRAAL REINIGINGSMIDDEL; AFSPOELEN EN DROGEN. GEBRUK SCHONE SPONZEN EN DOEKEN.

OPGELET

GEBRUK GEEN RUWE MATERIALEN DIE KRASSEN MAKEN OF METALEN OF SCHERPE SCHRAPERS OM HET GLAS VAN DE OVENDEUR SCHOONTE MAKEN. U KUNT ER KRASSEN IN VEROORZAKEN DIE HET KLAS KUNNEN DOEN BARSTEN EN SPRINGER.

GEBRUK GEEN STOOMREINIGERS OM HET APPARAAT SCHOONTE MAKEN.

SPROEIERS

OPGELET

ALLEEN DESKUNDIGE TECHNICI MOGEN AAN DE GASSPROEIERS WERKEN IN GEVAL VAN OVERTREDING IS DE FABRIKANT NIET VERANTWOORDELIJK VOOR DE GEVOLGEN.

Om de spreieers te verwijderen of vast te zieten, moet u met een gereedschap de spreierhouder vastzetten (AFB. 9 - PAG. 131).

BRANDER	Ø SPROEIER (mm)	GEGRAVEERD NR.
OVENT	0,53	53
GRILL	0,62	62
