GEBRUIKSAANWIJZING 4IN1 MARMITEK

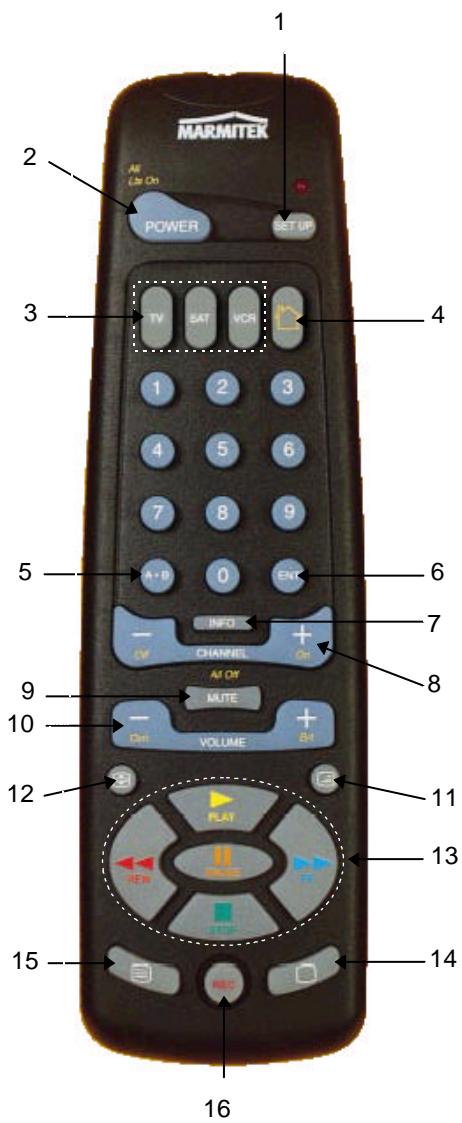

Beschrijving van de toetsen

Beschrijving van de toetsen

Indicatielampje (LED):

Het indicatielamphe is aan wanner de afstandsbediening actief is.

[1] Setup:

Wordt gebruikt om de apparaatcode voor uw TV, Video of ander apparaat in te gehen.

[2] Power:

Werkt opdezelfde wijze als uw originele afstandsbediening. Wordt ook gebruikt om alle Marmitek X10 Lamp Modules aan te schakelen.

[3] TV, SAT, VCR:

Functietoetsen voor het kiezen van het apparaat wat u wilt bedieren.

[4] Marmitek X10 toets:

Voor het bedieren van Marmitek X10 Home Automation Modules om lampen en apparaten in en om+huis op afstand te bedieren.

0..9:

Zelfde functie als op uw originele afstandsbediening, en voor het ingeven van de apparaatcode.

[5] A·B:

Wordt gekruikt voor wissel functies (voorgeprogrammeerde codes).

[6] Ent (Enter):

Wordt gebruikt in samenwerking met de numerieke toetsen voor direct kiezen van kanalen. Wordt bij programmeren gebruikt voor bevestigting.

[7] Info:

Werkt opdezelfde wijze als op uw originele afstandsbediening.

[8] Channel: Zelfde functie als op uw originele afstandsbediening. Wordt ook gelebruikt op Marmitek X10 Modules aan en uit te schakenen.

[9] Mute:

Zelfde functie als op uw originele afstandsbediening. Wordt ook gebruikt om alle Marmitek X10 Modulesuit te schakelen.

[10] Volume:

Zelfde functie als op uw originele afstandsbediening. Ook gebruikt om lampen te dimmen die op Marmitek X-10 Lamp Modules aangesloten zich.

[11] Teletekst MIX:

Mixt de tekst met het TV programma op de achtergrond.

[12] Teletekst HOLD:

Zet de huidige pagina vast.

Werkt op bezelfde wijze als uw originele afstandsbediening. Werken ook als Teletekt kleurotoetsen.

[14] Teletekst UIT.

[15] Teletekst AAN.

[16] REC: Opname toets. Werkt op bezelfde wijze als uw originele afstandsbediening van de Video. U要去 de REC toets twee maal indrukken om het opnemen te lately starten.

Inhoudsopgave

1. Introductie
2. Algemene informatatie over afstandsbediening
   2.1. Speciale eigenschappen van afstandsbediening
   2.2. Infrarood overdracht
   2.3. Geheugen
   2.4.Dubbelfuncties
   2.5. Invoeren van codes direct uit het geheugen
   2.6. Zoekenaar codes
   2.7. Identificatie van codes
3. Batterijivak
4. Marmitek X10 techniek
5. Technische gegevens

1. Introductie

Met deze afstandsbediening=kunt u nagenoeg alle teilevisie- en video apparatuur, alsmede satellietontvangers, bedieren.

U kunt de codes voor de meest gebruekte apparatuur vinden in de codelijst van de afstandsbediening. Deze afstandsbediening is ontworpen voor gebruik binnenshuis, in droge ruimtes. Het apparaat is goedgekeurd overeenkomstig ministerièle en CE voorschriften.

Volgschade,veroorzaakt door het Niet navolgen van de gebruiksaanwijzing, valt Niet onder de garantievoorwaarden.

2. Algemene informatatie over afstandsbedieningen.

2.1. Speciale eigenschappen van afstandsbedieningen.

U kurz mehrere apparaten bedieren, "TV" betekent television, "VCR" videorecorder, "SAT" satellitontvanger. De 4in1 kan zo mehrere afstandsbedieningen vervangen. U kurz de bestaande codes direct invoeren vanut de codelijst.

Uw apparatuur bedieren vanuit elke plaats in huis (alleen model 09048 RF 433Mhz)

Uw afstandsbediening is voorzien van een HF zender en kan daardoor samenwerken met de Marmitek Powermid ontvanger. Met deze ontvanger worden het möglichk om uw audio en video apparatuur vanuit elke plaat s inuis te bedieren met behulp van uw Marmitek 4in1 afstandsbediening. Gewoon de ontvanger aansluten op een stopcontact en in het zich van uw apparatuur plaatsen.

NB. Door de afstandsbediening konnen alleen de functies bestuurd worden die ook door de originele afstandsbediening van het bijbehorende apparaat bestuurd worden.

2.2.Auto-off

Als een toets constant ingedrukt worden, is de afstandsbediening zo geprogrammeerd dat na ± 30 seconden de afstandsbediening wordenuitgeschakeld. Deze functie is ontworpen om te voorkomen dat de batterijen leeg lopen, als de afstandsbediening bijvoorbeeld zodanig:tussen de kussens van een stoel kommt dat een toets voortdurend ingedrukt worden.

2.3 Geheugen

De codes voor de meest voorkomende televisies, video's en satellitontvangers staan in het geheugen. En een complete lijst kut u vinden in de Codelijst bij deze gebruksaanwijzing.

NB. De drie-cijferige code die in deze lijst gebruikt worden is nicht bezelfde als die welke door andere bedrijven gebruikt worden.

2.4. Dubbelfuncties

De dubbelfunctie geeft de gebruiker de möglichkeid de volume en de mute commando's van de television te gebruiken, ook als de afstandsbediening in de "VCR" of "Sat" stand staat, zonder谈起 schakelen maar de "TV".

2.5. Invoeren van codes direct uit het geheugen

De codes voor de verschillende gegruekte apparaten könnenGVendden worden in de codelijst bijgevoegt in dezegebruksaanwijzing. De code moet als volgt ingevoerd worden:

1. Zet het apparaat aan wat u wilt gaan bedieren (TV, Video, Satelliteontvanger, etc.)
2. Druk op de 'SETUP' toets totdat de "LED" aanblijft.
3. Laat de "SETUP" toets los.
4. Druk op de gewenste keuze toets (TV, VCR, SAT, etc.).
5. Voer de drie-cijferige code inuit de codetabel. De "LED" bevestigd jegere keer als een toets ingedrukt worden.
6. Als de ingeoerde code de juiste is, gaat de "LED"uit wanner het LASTe codenummer ingeoerd is. Wanner de code nicht juist is, knippert de "LED" gedurende 3 Seconden voordat hij uitgaat.
7. De installment van de code is nu voltooid.

NB. Als er verschillende codes aangegeven worden voor een merk, probeer ze dan allemaal uit, tot u de goede code gezonden hebt. Controller, nadat de code ingevoerd is, of de televisionie goed reageert op de commando's van de afstandsbediening. Als u geen code kunt vinden bij de merknaam, moet u een code handmatig zoeken.

2.6. Handmatig Zoekenaar codes

Er is een möglichkheid om:tussen alle codes in het geheugen te zoekenaar een bepaalde televisionie die Niet in de lijst staat,of er wel in staat onder een andere merknaam.

1. Zet het apparaat aan dat u wilt bedieren (TV, VCR, etc.)
2. Druk op de "SETUP" toets totdat de "LED" aanblijft
3. Laat de "SETUP" toets los

4. Druk op de functietoets welke overeen komt met het type apparaat wat u wilt gaan bedieren (TV, VCR, SAT, etc.)

5. Druk op de "CHANNEL+" toets, of "POWER", of "PLAY" (reageert alleen op VCR) zo vaak als nodig totdat het apparaat dat bedient moet worden verandert van kanaal of juist reageert. Als u per ongeluk de juiste code paasseert,要去 u op de "REW" toets drukken, zo vaak als nodig is om terug te gaan in het geheugen totdat het apparaat juist reageert.

6. Controller de overige functies. Indien nicht alle toetsen juist werken, herhaalt u stap 2 t/m 8.
7. Druk op de "ENTER" toets om de code vast te leggen. De "LED" gaat nu UIT.
8. Nu is het zoeken maar de code afgerond

NB. Als het apparaat geen "CHANNEL+" toets hebft,(Int, u de "PLAY" (alleen voor VCR) of de "POWER" toets gebruiken.

2.7. Identificatie van de codes

Dit is de möglichkeid om codes te herkennen die al ingevoerd zich.

1. Druk op de "SETUP" toets totdat de "LED" aanblijft.
2. Laat de "SETUP" toets los.
3. Druk op de functietoets welke overeenkomt met het type apparaat dat u wilt gaan gebruiken (TV, VCR, SAT, etc.) De "LED" gaat evenuit om aan te given dat het signalaontvangen is.
4. Druk op de "SETUP" toets. De "LED" gaat even uit om aan te Geven dat de toets ingedrukt is.
5. Om het eerste nummer van de code te zien, drukt u op de cijfertoetsen van 0 tot 9. Wanner de "LED" even uit gaat, geegt dat het eerste ciderfer aan, dat is vastgezet. Herhaal de procedure voor het tweede en derde ciderfer.
6. De "LED" gaat uit zodra de toets voor het derde cijfer is ingedrukt.

7. Batterijvak

Het vak voor batterijen kut u vinden aan de onderkant van de afstandsbediening. Ingestelde gegevens konnen nicht bewaard worden als de batterijen worden verrangen. Schrijf waarom de gebruekte codes op en voer deleze na het verrangen van de batterijen opnieuw in. Gebruik alkijd batterijen van bezelfde grootte en voltage (1.5 V AAA batterijen)

NB. Als u de batterijen verrangt,要去 de oude batterijen op een milieuvriendelijk manier verwerkt worden.

4. Uw waar besturen door het gebruik van Marmitek X-10 Home Automation Modules

De Marmitek 4 in 1 afstandsbediening geeft u de möglichkeit om praktisch alles wat elektrisch is te besturen. Naast de IR technologie waarmee u uw TV, Video, etc. bedient heeft deze afstandsbediening X-10 HF technologie (model 09048 RF 433 Mhz) die het möglich kaakt verlichting en apparaten, waar dan ook in huis, op afstand te bedieren.

Er zijn taloze toepassingen denkbaar wanneer u de Marmitek X-10 technologie van uw afstandsbediening gebruikt. We noemen er een pau:

Verlichting uit- of aanschakenen en dimmen verwijl u TV zit te kijken
- Het koffiezetapparaat aanzetten vanuit uw slaapkamer wanneer u wakker worden
' s Nachts uw verlichting aanschakelen om indringers af te schrikken wanneer u geluiden hoor
Uw elektrische deken inschakenen voordat de film eindigt, zodate u na de film in een warm bed sunt kruipen.

Om uw verlichting en apparaten te kuren besturen heeft u Marmitek X-10 Home Automation Modules nodig, welche gewoon in het stopcontact worden gesteken. Extra bedrading is Niet nodig. Vraag uw dealer om meer informatie.

Aansturen van Marmitek X-10 Modules

U bedient de Marmitek X-10 Modules op de volgende wijze:

1. Druk op de Marmitek X-10 toets.
2. Gebruik de numerieke toetsen om de Unit Code van de Module van uw keuze in te gezven (éncijferige codes hoeven nicht vooraf te worden gegaan door een '0').
3. Gebruik de toets van de functie die u wilt uitvoeren (zie onderstaand overzicht).

Marmitek X-10 functies:

Aan: CHANNEL +
Uit: CHANNEL -
Helderder: VOLUME +
Dimmen: VOLUME -
Alleverlichtingaan: Power
Alle Unitsuit: Mute

De Marmitek 8 in 1 afstandsbediening is standard ingesteld op huiscode A. In de meeste gevallen hoeft u dit Niet te wijzigen, tenzij u invloed ondvindt van een naburig X-10 system.

1. Druk op de Marmitek X-10 toets.
2. Druk op SETUP toets totdat de LED aanblijft. Laat de SETUP toets los.
3. Gebruik de numerieke toetsen om het nummer gegelijk aan de gekozen Huiscode (1=A, 2=B, ..., 16=P).
4. Druk op de ENTER toets om de Huiscode te bevestigen. De LED.gaat uit.

Opmerking: De huiscode die u heeft gekozen moet overeenstemmen met de Huiscode van de Transceiver Module (TM12 of Marmitek Alarm Console) die u gebruikt.

Copyright ©Marmitek X10. Wij houden ons hetrecht voor specificaties en functies te wijzigen.
