GEBRUIKSAANWIJZING IMOVE 7S BEGLEC

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te+kunnen profiteren van alle可想而知 en voor uw eigendeligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken.

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgegeven.

• Dit toestel is ontworpen om decoratieve lichteffecten te produceren en worden gebruikt in Lichtshows
• Krachtige moving head voor pro DJs, verhuurbedrijven en discotheken
  7 DMX kanalen ( pan - tilt - kleur - gobo - gobo rotatie - sluiter/schudden - dimmer )
• Excellente optiek voor scherpe gobo's en een großelichtopbrengst.
• 9 trapezoïde dichroïde kleuren + wit, regenbooggeffect
• 7 + 1uitwisselbare roterende gobo's ( ook glasgobo's )
• Blackout, 0-100 % dimmer en een hoge snelheid variabile strobo
  Ingebouwde programme's en een micro voor een makkelijke alleenstaande "Master/slave" modus!
• Makkelijk bruikbaar met de Scanmaster SM1216, iLEAD of elke DMX controller

Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werk. Mocht er schade+zijn,gebruik het dan Niet,maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veilgheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uisterst nauwkeurig volgt. Elke schade voorzaakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controller of de doos volgende onderdelen bevat:

• Handleiding
• iMove 7S toestel
• Netsnoer

VEILIGHEIDSVOORSCHRIFTEN:

CA

2K05ELECTRICU

DO NOT OPEN

WAARSCHUWING: Om het risico op elektracutie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderden in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literaturu belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

Dit symbol bepaat: de minimumafstand van te belachten voorwerpen. De minimumafstandussen projector en het verlichte voorwerp要去eer dan 1 meters zich.

• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmateriaal te recycleren.
• Een/New Lichteffect kan soms ongewenste rook en/of reuk veroorzaken. Dit is normala en verdwijnt na een pau minuten.
• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, waar het apparaat aan de omgevingstemperatuur waren runawayer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparatusaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermiinden. Indien een vreemd voorwerp in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
• Plaats de installment op een plaat met goede ventilatie, ver van brandbare materiaalen en/of vloeistoffen. De installment要去 minstens 50~cm van de muren rondon geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
  Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en maak het regelmatig schoon.
• Houd het apparaatuit de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• De temperatuur van het oppervlak van het apparaat kan 85^ bereiken. Raak de metalen ombouwijdens het gebruik Niet met blote handen aan.
• Verzeker er U van dat er zich onder de plaat voor het toestel worden geinstalleerd geen ongewenste Personen bevindenijdens het bevestigen en losmaken alsook bij het onderhoud.
• Laat het toestel ongeveer 10 minutes afkoelen alvorens de lamp te verrangen of alvorens te starten met de onderhoudsbeurt.
• Trek alsijdt de stekker uit wonneer het apparaat gedurende langere tijd nicht worden gebruikt of alvorens de lamp te verrangen of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installmentie behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dan die aangegeven op de hinterzijde van het toestel.
• De elektrische kabel behoort algtd in uitstekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneusd of beschadigd is.
• Laat de elektrische draad nooit in contact komen met andere draden.
• Volgens de veiligheidsvoorschriften要去}): installatie geaard worden.
• Sluit het apparaat Niet aan op een elektronische dimmer.
• Gebruik.altijd een geschichte en gekeurde veiligheidskabel bij het installereren van het toestel.
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de lamp en de zekering zitten er geen onderdelen in die door de gebruiker要去 worden onderhoven.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• De behuizing en de lenzen要去en verrangen worden als ze zichtaar beschadigd zijn.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.
  Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik hetlichteffect Niet in de tegenwoordigheid van personen die lijden aan epilepsie.

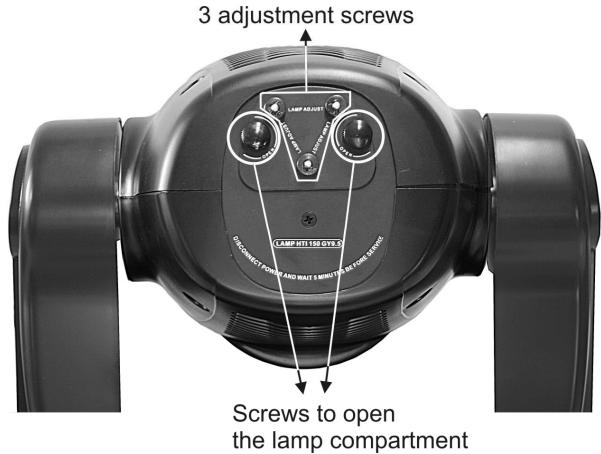

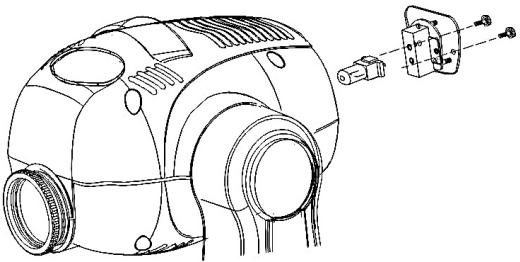

PLAATSEN OF VERVANGEN VAN DE LAMP

Wacht, in het geval van het verrangen van een lamp of van het given van een onderhoudsbeurt, 10 minutes na het uitzetten van de installmentie met het openen ervan totdat het apparaat is afgekoeld. Trek

altijd de stekker uit het stopcontact voor U begint aan het onderhoud. Gebruik altijd hetzelfde type reserveonderdelen (lampen, zekeringen, e.d.) Gebruik bij het verwangen van onderdelenuitsluitend authenteke reserveonderdelen.

• Zet het toestel af en trek de netstekker uit het stopcontact.
• Wacht 10 minutes tot het apparata is afgekoeld.
• Schroef de 2 schroeven aan dechterzijde van het toestel los waar "open" staat. (zie de "screws to open the lamp compartment" op de Foto hieronder)
• Trek de lampenhouser zachtjes uithetlampcompartment
• Verwijder de oude lamp. Bij het verwijderen van de oude lamp houdt U de lampenhouser vast en trekt U Niet aan de draad.
• Houd de lampenhouser vast verwijl U de nieuwe lamp rustig in de lampenhouser drukt. Opgepast! Controller het etiek achechter op het toestel of kijk waar de technische karakteristieken in deze gebruikswijzing om te weten welke lamp U moet gebruiken. Gebruik nooit een lamp met een hogere wattage.
• Raak de lamp Niet met blote handen aan; dit zal de levensduur van de lamp drastisch verkorten. Indien U de lamp aanraakte, maar hem dan schoon met een lapje en een beetje schoonmaakalcohol. Veeg de lamp droog alvorens hem te installereren.
• Plaats de neue lamp terug in het apparaat. Vergewis U ervan dat geen draden de lamp raken.
• Sluit het lampcompartment met de schroeven.
• Zet het toestel aan en wijds de straal op een wit oppervlak. Gebruik de drie "adjustment screws" (zie fot hieronder) aangeduid door "lamp adjust" op het toestel. Draai deze 3 schroeven zachtjes tot wanneer u een maximale lichtuistoot verkrigt.
  Klaar!

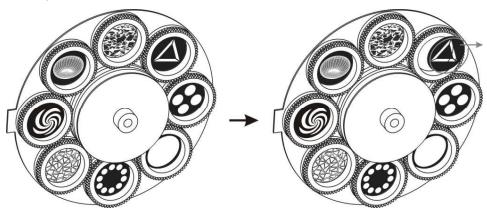

ROTERENDE GOBOS VERVANGEN

OPGELET: Installer de gobo's alleen als het toestel uit staat! Maak nooit de schroeven van de roterende gobo's los. Zo opent u het rollager. Dit herstellen is uiterst moeilijk!

• Schakel het toestel UIT en trek de stekker UIT het stopcontact.
• Open het plastieken deksel (4 schroeven)
  Lokaliseer het gobowiel en verwijder de bevestigingsring van de gobo die u wilt verrangen metGPCst gereedschap.
• Verwijder de gobo en installer de neue gobo.
• Druk de bevestigingsring samen enplaats hem voor de gobo.
  Klaar!

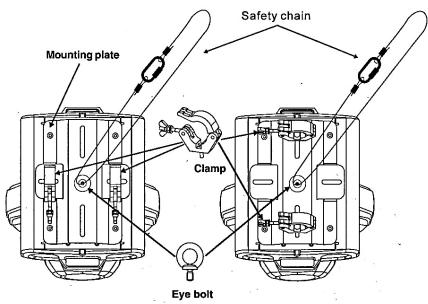

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installmentie van het toestel mag uitsluitend door bekwaam onderhoudspersoneel uitgevoerd worden. Onjuiste plaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vertg veel ervaring. U behoort de grenzen te respecteren aan de werklast; erkende installereringmaterialen要去en worden gezruikt; de veriligheid van het geinstalleerde toestel要去 regelmatig worden gecontroleerd.
• Overtuig U ervan dat het gebied onder installmentieplaats vrij is van ongewenste personenijdens hetplaatsen, het weghalen en het onderhoud.
• Installer het toestel op een goed geventileerde plaats, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50 cm van de omringende muren.
• Het toestel要去 worden geinstalleerd buiten het bereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.
• Alvorens totplaatsen over te gaan, moet men controlleren dat de minimum punbelasting van de installmenteplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installereren van het toestel altijd een gewaarmerkte veiligeheidskabel die 12 koer het gewicht van het toestel kan dragen. Deze bijkomende veiligeheidesbetging moet zo worden aangebracht dat geen deel van het toestel meer dan 20~cm vallen kan als de hoofbeveiliging faalt.
• Het apparaat要去 goed worden vastgezet; aan een vrij zwaaienda montage mag zichs nicht gedacht worden.
  Bedek geen ventilatieopengen, anders zou dit oververhitting tot gevolg konnen hebben.
• De gebruiker要去 zich van verzekeren dat de installations met betrekking tot de verilgheid en de technische mechanismiek door een expert zijn goedgekeur aldovrens ze voor de eerste keer te gebruiken. Elk maar要去 de installations worden gekeurd door een vakman om te controleren of de verilgheid nog steeds perfect is.

1. DISPLAY geeft de verschillende menu's en de gekozen functies weeer.

2.LEDS

DMX	Aan	DMX signal aanwezig
MASTER	Aan	Master mode
SLAVE	Aan	Slave mode
SOUND	Knippert	Geluidsactivering

1. TOETSEN

MENU	Om programmeringfuncties te selecteren
DOWN	Omtering te gaan in de geselecteerde functies
UP	Omverder te gaan in de geselecteerde functies
ENTER	Om de geselecteerde functies te bevestigen

1. REMOTE CONTROLING ANG: sluit de optionele CA-8 afstandsbediening aan op de 1/4 microloon jack om zo het toestel te controlleren voor stand by, functie en modus
2. SENSITIVITY: worden gebruikt om de gevoeligheid van de microloon in te stellen wanner het toestel gebruikt worden in standalone of master/slave mode.
3. MICROFOON: worden gebruikt om de ingebouwde programma's aan te sturen op het ritme van de muziek.

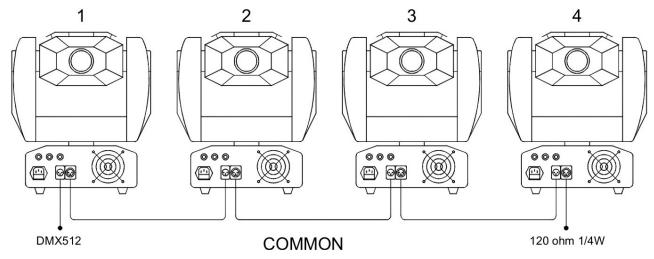

4. DMX INPUT/OUTPUT: worden gebruikt voor DMX512 verbinding. Gebruik symmetrische 3pins XLR M/V kabels van goede kwaliteit om de toestellen met elkaar te verbinden.

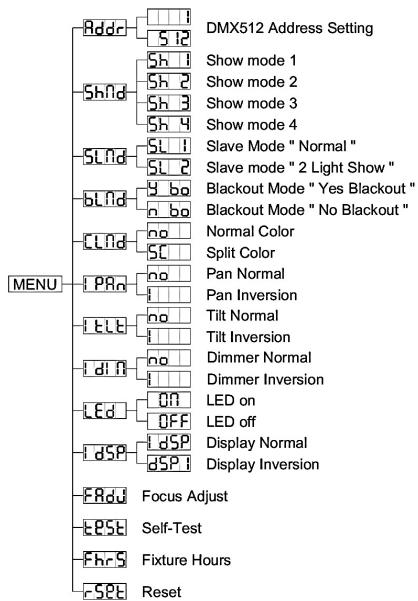

HOOFDMENU:

• Druk op de MENU toets om een van de pre-set functies te kiezen. Druk op de toets tot de gewenste functie op de display verschijnt.
• Selecteer de functie met de ENTER toets. De display zal knipperen.
• Gebruik de DOWN en UP toetsen om de modus te wijzigen.
• Eens u de gewenste modus geseleed hebt moet u op de ENTERtoets drukken om uw keuze te bevestigen. Na 8 seconden zal de display automatisch maar de hoofdfuncties terugkeren zonder iets veranderte hebben. Om maar de functies terug te keren zonder iets te wijzigem voet u weer op de MENU toets drukken. De hoofdfuncties worden hier rechts weergegeven.

DMX512 Adresinstalling

Wordt gebruikt om het startadres van het toestel in te stellen in een DMX configuratie.

• Druk op de MENU toets tot [Add] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint tek nipperen.
• Gebruik de DOWN en UP toetsen om het DMX512 adres te wijzigen.
• Wonneer het juiste adres op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

Show Mode

Wordt gebruikt om de Show werkmodus te kiezen wanner het toestel standalone of in master/slave configuratie gebruikt worden.

• Druk op de MENU toets tot [shn] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om 5h1 (show 1), 5h2 (show 2), 5h3 (show 3) of 5h4 (show 4) te selecteren.
• Wanner de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer waar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

Show 1 mode-Het toestel staat op de grond. Tilt bewegingshoek 210^

Show 2 mode- Het toestel hangt onder het plafond. Tilt bewegingshoek 90^

Show 3 mode - Het toestel staat op een podium, gegenover het publiek

De spot projecteert steeds in de richting van het publiek en staat dus aan de voorkant van het podium. Pan bewegingshoek (links waar-Rechtsaar rechts): 160^ . Tilt bewegingshoek: 90^ ( 60^ boven de horizon; 30^ onder de horizon.)

Show 4 mode - Het toestel hangt onder het plafond.

De spot projecteert vooral aan de voorzijde van het podium. Pan bewegingshoek ( links maar rechts waar links): 160^ . Tilt bewegingshoek: 90^ ( verticalaal, voorzijde 75^ ; ); ),

Slave Mode

Wordt gebruikt om het slave toestel synchroon of tegenovergesteld te latent werken ten opzichte van de master.

• Druk op de MENU toets tot 5hfd op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [L] (normal) of [L] (2 light show) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer waar de hoofdfuncties zonder ieits gewijzigd te hebben) Om waar de functies terug te keren zonder ieits te wijzigen moet u weer op de MENU toets drukken.

Blackout Mode

Black-out mode: wonneer geen enkel DMX signalaed geteerd wordt, dan gaat het toestel over aan de black-out modus en wacht op het volgende DMX signal.

No blackout mode: wonneer geen enkel DMX signal gedetecteerd worden, dan schakelt het toestel automatisch over maar standalone werking.

• Druk op de MENU toets tot blid op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om b (yes blackout) of b (no blackout) te selecteren
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

Color Mode

Normal: u kunt alleen volle kleuren selecteren.

Split colors: u kurz zowel volle kleuren als 2 naast elkaar liggende kleuren van het kleurenwiel selecteren.

• Druk op de MENU toets tot [und] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normal) of 5 (split color) te selecteren.
• Wanner de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieets gewijzigd te hebben) Om maar de functies terug te keren zonder ieets te wijzigen moet u weeer op de MENU toets drukken.

Pan Inversion

Normal: Pan beweging wordt nicht omgekeerd.

Pan inversion: Pan beweging werkt gegenovergesteld

• Druk op de MENU toets tot Pan op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normal) of (pan inversion) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

Tilt Inversion

Normal: Tilt beweging worden nicht omgekeerd.

Tilt inversion: tilt beweging werkt gegenovergesteld

• Druk op de MENU toets tot [ELE] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [no] (normal) of [til inversion) te selecteren.
• Wanner de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer waar de hoofdfuncties zonder ieets gewijzigd te hebben) Om waar de functies terug te keren zonder ieets te wijzigoen moet u weer op de MENU toets drukken.

Dimmer Inversion

Standaard dimming: fader gesloten (DMX waarden 000) volledige lichtuitstoot fader open (DMX waarden 255) blackout

Inverse dimming: fader gesloten (DMX waarden 000) → blackout fader open (DMX waarde 255) → volledigelichtui stub

• Druk op de MENU toets tot op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normal) of (dimmer inversion) te selecteren.
• Wanner de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer waar de hoofdfuncties zonder ieets gewijzigd te hebben) Om waar de functies terug te keren zonder ieets te wijzigoen moet u weer op de MENU toets drukken.

LED Led Display

Display on: display is steeds aan.

Display off: display isuit wanner deze nicht gebrukt worden.

• Druk op de MENU toets tot [Ed] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om on (display steeds aan) of OFF (display uit wanner nicht in gebruik).
• Wanner de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer waar de hoofdfuncties zonder ie's gewijzigd te hebben) Om waar de functies terug te keren zonder ie's te wijzigen moet u weer op de MENU toets drukken.

IDSP Display Inversie

Display normal: display kan afgelezen worden wanner het toestel op de grond staat.

Display inversion: display kan afgelezen worden wanner het toestel ondersteboven opgehangen is.

• Druk op de MENU toets tot knippert op de display. (gewone weergave)
• Gebruik de ENTER toets om over te gaan maar [dSP] (omgekeerde weergave), deze optie za automatisch behouden worden na 8 seconden. Of druk werk op de ENTER om terug te gaan maar [dSP] (gewone weergave).
• Druk op de MENU toets om maar de functies wee ter keren.

FAdU Focus Adiust

Deze functie helpt u bij het afstellen van de focus van de Lichtstralen en gobo's.

• Druk op de MENU toets tot Fru knippert op de display.
• Druk op de ENTER toets zodate het toestel de "tilt 90^ " positie inneemt.
• Druk op de ENTER toets zodate het toestel de "pan 0^ " positie innatemt.
• Druk op de ENTER toets zodate het toestel de "pan 90^ " positie inneemt.
• Druk op de ENTER toets zodate het toestel de "pan 180^ " positie inneemt.
• Druk op de ENTER toets zodat eht toestel de "pan 270" positie inneemt

In de vorige 5 stappen=kunt u de focus instellen met de UP/DOWN toetsen (op de display worden de focuswaarde weergegeven).

Opgelet: u kunt slechts een "algemene" focussinstelling makeen voor de 5 posities samen, het is Niet möglich om de focus perfect in te stellen voor elke positie.

• Druk op de MENU toets om maar de functies waar te keren.

ESE Self-Test

Wordt gebruikt om het interne "zelftest"programma in te schakelen. Alle möglichkheden van het toestel zullen dan automatisch overlopen worden.

• Druk op de MENU toets tot ESE knippert op de display.
• Druk op de ENTER toets om het interne self-test programme te starten.
• Druk op de MENU toets om maar de functies waar te keren.

FhrS Fixture Hours

Wordt gebruikt om het aantal werkuren van het toestel wee te geven.

• Druk op de MENU toets tot FhrS knippert op de display.
• Druk op de ENTER toets om het aantal werkuren van het toestel waar te gezven op de display.
• Druk op de MENU toets om maar de functies wee ter keren.

Reset

Wordt gebruikt om een algemene reset van het toestel uit te voeren.

• Druk op de MENU toets tot -SPL knippert op de display.
• Druk op de ENTER toets om alle kanalen terug in te stellen volgens hun standardwaarde.
• Druk op de MENU toets om maar de functies weir te keren.

Gelieve ook het hoofdstuk over de DMX kanaalconfigatie van het toestel om een reset via DMX uit te voeren.

DMX AANSLUITINGEN

Het DMX protocol is een veelgebruikt hoge snelheidssignaal voor het besturen van "intelligente"lichteffecten. U moet een "kettingverbinding" makesussen uw DMX controller en alle andere lichteffecten door middel van symmetrische XLR M/V kabels van goede kwaliteit.Om vreemde reacties van uw lichteffecten te voorkomen, die te wijten zich aan allerlei storingen, moet u een signaalbegrenzer van 90 tot 120 plaaten aan het einde van de ketting. Gebruik nooit Y- splitsingskabels, dit za eenvoudigweg Niet werken!

Elk lichteffect in de ketting moet haar eigen startadres hebben zodate het toestel weet welke instructies er van de controller要去en opgevolgd worden en welke Niet.

HOE HET JUISTE STARTADRES INSTellen:

Zie het vorige hoofdstuk (DMX-512 adresinstelling) om te leren hoe u het startadres in dit toestel moet instellen. Het startadres van elk toestel is zeer belangrijk. Het is darüber onmogelijk om u in deze handleidinguit te leggen werk startadres u moet instellen, aangezien dit volledig afhangt van de controller die u gaat gebruiken... gelieve dus de handleiding van uw DMX controller te raadplegen om uit te zoeken welk startadres u moet instellen.

• DMX-CONFIGURATE VAN DE iMOVE 7S:

DMX512 Configuration
Ch1	Ch2	Ch3	Ch4
Pan	Tilt	Shutter/Shaking	Gobo
540°	270°	248-255 Open	255 Fastest speed Gobo change
		247 Fastest speed Shaking	128 Slowest speed Gobo change
		132 Slowest speed shaking	112-127
			096-111
270°	135°	131 Fastest speed shutter	080-095
		16 Slowest speed shutter	064-079
		008-015 Open	048-063
		000-007 Blackout	032-047
			016-031
0°	0°		000-015
Ch5		Ch6	Ch7
Color		Gobo Rotation	Dimmer
Normal	Split	246-255 Stopped	255 0%
255 Fatest speed Rainbow effect	255 Fastest speed Rainbow effect	245 Fastest speed clockwise
128 Slowest speed Rainbow effect	128 Slowest speed Rainbow effect	135 Slowest speed clockwise
116-127 Pink	113-120 Light Green	121-134 Stopped
103-115 Light Green	106-112 UV Purple+light Green	120 Slowest speed counterclockwise
090-102 UV Purple	098-105 UV Purple	063-060 Yellow	010 Fastest speed counterclockwise
077-089 Blue	091-097 Blue+UV Purple	046-052 Light Blue+Yellow	000-100%
064-076 Orange	083-090 Blue	038-045 Light Blue
052-063 Yellow	037-082 Orange+Blue	031-037 Magenta+Light Blue
039-051 Light Blue	031-037 Magenta+Light Blue	023-030 Magenta
026-038 Magenta	026-030 Magenta	016-022 Green+Magenta
013-025 Green	008-015 Green	000-009 Stopped
000-012 White	000-007 White

HOE DIT TOESTEL BEDIEN

Telkens u het toestel aan zet zal im7S op de display verzchijnen en zullen alle motoren maar hun basispositie terugkeren. Misschien zult u wat geluiden horen gedurende 20 seconden. Daarna zal het toestel waar zijn om DMX signalen te ontvangen of om de ingebouwde programma'suit te voeren.

U kunt dit toestel op 3 manieren gebruiken:

O Via de ingebouwde master/slave programma's
o Via de eenvoudige CA-8 controller
Via een universe DMX controller

VIA DE INGEBOUWDE MASTER/SLAVE PROGRAMMA'S:

Kies deze functie wanner u onmiddelijk een kant-en-klare show wilt. Wanner de toestellen via master/slave met elkaar te verbonden zijn, dan zal het eerste toestel alle andere toestellen sturen en zo een automatische, muziekgestuurde en gesynchroniseerde show uitvoeren. Er mag niets aangesloten zich op de DMX ingang van het eerste toestel, zich master LED za continu aan zich en de sound LED za knipperen op het ritme van de muziek.

• De MASTER beschikt over 2 ingebouwde shows: u kurz (show 1), (show 2), (show 3) of (show 4) onmiddelijk in het menu van de master kiezen.

• De SLAVES beschikken over 2 opties: de andere toestellen staan als slave ingesteld (slave-LED is continu aan). Om een practige lichtshow te creeren kut u gecontracteerde bewegingen invoeren (pan/tilt van het slave toestel werkdt omgeeerd) In the menu van het slave toestel kut u maar optie Lfd gaan en de volgende selectie maken:

Normal slave: slave werkt synchroon met de master.
2 light show: slave werkt gegenovergesteld ten opzichte van de master.

VIA DE EENVODIGE CA-8 CONTROLLER:

Wanner de toestellen in Master/slave configuratie gebrukt worden raden wij u ten sterkste aan de CA-8 "Easy controller" te gebruiken. Sluit dezekleine controller aan op de 1/4" jack van de master. Zo kunt u de volgende functies van op afstand bedieren:

Stand by	Blackout het toestel
Functie	Strobo 1.Gobo / kleur sync. strobo 2.Sync. strobo 3."Two-light" strobo	X/Y bewegings show modus selectie (Show 1 ~ Show 4)	Color/Gobo selectie 1. Blijduwen voor goboo 2. Duw kort voor kleuverandering	X/Y beweging instelling 1.Pan positie 2.Tilt positie Stel eerst het Master toestel in, stel daarna de de positie van de Slave toestellen in.
Modus	geluid 1 (LED UIT)	geluid 2 (LED knippert normalaal)	Traag/geluid 3 (LED aan)	Positie/ vergrendelen in een positie (LED knippert snel)

ONDERHOUD

• Overtuig U ervan dat het gebied onder de installmentieplaats vrij is van ongewenste personenijdens het onderhoud.
• Zet het toesteluit, trekd netstekkeruihstopcontactenwacht tot het toestel is afgekoeld.

Bij inspectie要去en de volgende punten worden gecontroleerd.

• Alle schroeven gelebrukt om het te toestel te installereren en al+zijn onderdelen moeten goed vastgedraaid zich en mogen Niet verroest zich.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absolut nicht verworgen zich.
• Wonneer een optische lens klaarblijelijk beschadigd is door barsten of diepe krassen, dan要去 deze verwangen worden.
• De stroomkabels要去en in perfecte staat zijn en behoren verrangen te worden, wanner er zichs maar een Klein probleem ontdekrt worden.
• Om het toestel gegen oververhitting te beschermen, behoren de ventilatoren (als die er zich) en de ventilatieopeningen elke maand gereinigd te worden.
• De binnenkant van het toestel behoort elk一年多ereinigdt worden met een stofzuiger of een luchtspuit.

• Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatig worden uitgevoerd om een zo goed möglichke lichtuistraling te verkrijgen. Hoe vaak ze schoon要去en worden gemaakt hangt af van de omgeveing waar het toestel worden gebruikt: een klamma, rokerige of bijzonder vuile omgeving kan een grotere oopenhoping waar voertuervoorzaken op de optische utrusting.

• Reinig met een zachte doek en gebruik normale glasreinigende producten.

• Droog de onderdelen.altijd zorgvuldig af,
• Reinig de uitwendige optische uitrusting minstens één keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant worden UITgevoerd door vakbekwaampersoneel!!

Netvoeding: AC 230 V, 50 Hz

Zekering: 6,3 A/250V

Geluidscontrole: Inwendige microfoon

DMX verbinding: 3 pins XLR mannelijk/vrouwelijk

Lamp: HTI 150 W

Afmetingen: 373 × 295 × 451 ~mm

Gewicht: 13 kg

IM-7S

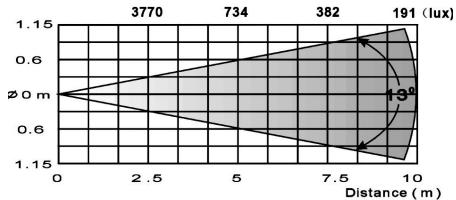

Lamp: HTI 150W Beam angle: 13 degree
Elke inlichting kan veranderen zonder waarschuwing vooraf

U kan de的那一 ste versie van deze handleiding downloads via Onze website: www.beglec.com
