Bij het ontwikkelen van producten van Naim Audio komende prestaties ervan steeds op de eersteplaats. Om erzeker van teল dat hun potenteel volledig wordenaangewend, is een nauwgezette installmentie vereist. Deeerste bladzijden van deze handleiding bevattenalgemene installatietips voor alle producten van Naim Audio en wettelijk veiligheidsinstrumenties. Specifiekeproduk informatatie vindt u in Hoofdstuk 5.

1 Installatie van de apparatuur

In normale omstandigheden zal uw Naim Audio-installatie reeds geinstalleerd+zijn door de verkoper die ze u heeft verkocht, zelfs als u buiten hun onmiddelijkke omgeving woont. uw verkoper is ervoor verantwoordelijk dat het systeme precies zo klinkt als het moet, en de informatatie die hier worden gegeben is Niet bedoeld om deze verantwoordelijkheid op enigerlei wijze te verminderen.

2 Bekabeling en aansluitingen

De verbindingskabels die standard met uw versterker en Voedingen meegeleverd worden,ogens Niet gewijzigd worden,noch de soort kabel,noch de lengte.Dit is nicht alleen belangrijk voor de veiligheid,maar ook voor de prestaties.Van elke kabel is een einde gemerkt met een strookje tape om de richting aan te gehen.De tape markeert het uiteinde dat waar de signaalbron gaat.

Luidsprekerkabels zijn ook zeer belangrijk. De Naim Audiouidsprekerkabel is geschikt voor uw systemen en uw dealer za volgens uw behoeften kabels op maat makeen. Ze moeten echter ten minste 3,5 m lang en van gelijke lenghteijken – de aanbevolen maximale lenghte is 20 m. Net zoals verbindingskabelsijken zich richtinggevoelig en moeten zodenig aangesloten worden dat de gedrukte pijl maar deuidsprekers wijst. Het gebruik van een onjuiste kabel zal de prestaties nadelig beinvloeden en kan zichs uw versterker beschaden. Een uitzondering op de restrictions voor deuidsprekerkabel is de NAP 6-50 multi-room eindversterker. De NAP 6-50 is ontworpen om tolerant teijken voor zowel een ruime verschadenheid in soorten kabels als voor kabellengten van meer dan 20 meter. Deuidsprekerconnectoren, die met al once versterkers enuidsprekers geleverd worden, werden zeer zorgvuldig ontworpen voor een stevige mechanische verbinding. Het is essentieel dat deze worden gebruikt teneinde te voldoen aan de huidige Europese veiligheidsvoorschriften.

Alle connectoren die met uw Naim apparatuur worden geleverd, werden gekozen sondern zij de best möglichke verbinding möglichk make. Een slechte verbinding zal de kwaliteit van het signaal aanzienlijk verminderen; de connectoren要去en aldus schoon en vrij van stof en corrosie zich.

De gemakkelijkste manier om ze schoon te make is het apparaat uit te zetten, de connectoren te ontkoppelen en verwolgens wee terug teplaatsen. Speciale contactreigers en "contactverbeteraars" mooten Niet gebruikt worden, aangezien deze een film achterlaten die zeer moeilijk te verwijderen is en het geluid negatif konnen beinvloeden.

3 Hoe te beginnen

3.1 Aan- en uitschakelen

De voedingen voor CD-spelers, tuners, voorversterkers en crossovers要去en eerst aangeschakeld worden, alvorens de versterkers aan te zetten. De versterkers要去en algijduitgeschakeld worden waarna een minuut要去en gewacht voor het ontlagen van de condensatoren, alvorens welke kabel of connector dan ook te gekoppelen of ontkoppelen. Gebruik algijd de spanningsschakelaar op het apparaat inplaats van bijvoorbeeld een wandschakelaar.

3.2 Inspelen

Uw Naim Audio-uitrusting zal een aanzienlijkeijd moeten Inspelen alvorens zich optimaal kan functioneren. Dezeperiode varieert, maar onder bepaalde condities zult u bemerken dat het geluid gedurende ongeveer vrij weken zal blijven verbeteren. Een better en meer consistent effect zal worden bereikt als het systeem gedurende langere perioden aangeschakeld blijft.

Men dient evenwel voor ogen te honden dat alle elektronische apparaten beschadigd können worden door bliksem. Zie de rubriek Waarschuingen.

3.3 Netvoeding

Indien stroomstekkers met zekeringen worden gebrukt, moeten zekeringen van 13 amp worden gebrukt. Zwakkere zekeringen zullen na een zekere vrij doormelten. Een hi-fi systemd deelt doorgaans een spanningsleiding met andere huishoudapparaten, waarvan sommigen verrormingen in de spanningsgolf van hunnen veroorzaken. Er kan dan een brom hoorbaar worden die afkomstig is van de transformer. Deze brom worden Niet door de luidsprekers weergegeven en heeft geen effect op het systeme en de geluidskwaliteit.

Een afzonderlijke spanningsleiding met zekering, afkomstig van de verdelijk- of stoppenkast kan het geluid in de transformator verminderen. Ook要去 voor ogen worden gehonden dat een dergelijkse separate spanningsleiding (ideaal een leiding van 30 of 45 amp) een lagere impedantie heeft en een zuiverdere stroom levert wat de prestatie zal verbeteren. Gebruik geen spanningsafhankelijkke waarstanden of geluidsonderdrukkers in netstekkers, aangezien deze de kwaliteit van de voeding en muziek aantasten.

3.4 Plaatsing van de apparatuur

Voedingen en versterkers要去en op een redelijkke afstand van andere apparatuur worden gehonden om te vermijden dat transformatorvelden zullen interfereren en möglichk een bromveroorzaken die hoorbaar is in de luidsprekers. Sommig Naim apparatuur is erg zwaar. Zorg ervoor dat de standaard of tafel het gewicht ervan gemakkelijk kan dragen en dat het stabel is.

3.5 In geval van problemen

De wettelijk consumtenbescherming varieert van land tot land. In de meeste landen waar once apparatuur worden geleverd,要去 de dealer alle Naim Audio-uitrusting die hij verkocht heeft, terugnemen als hij ze in uw wonig nicht bevredigend kan latent werken. Een probleem kan het gevolg zijn van een fouit in een element van uw systeme, of van deplaatsing, zodate het essentieel is beroep te doeon op de diagnostische vaardigheden van uw dealer. In geval van moeilijkheden die Niet hunnen worden opgelost,要去 contact worden opgenomen met uw lokale distributeur of met Naim Audio op het adres acheter in dit handboek. Sommige apparaten worden voor verschillende landen in speciale versies gemaakt, wat het onmogelijk makes om internationale garanties te geben. Controller er dus uw positie met uw eigien distributeur op het ogenblick van de verkoop. Wij+zijn algtd beschikbaar voor hulp en advies.

Het is essentieel dat herstellingen en aanpassingen alleen zullen worden uitgevoerd door een erkende Naim-dealer, of in de fabriek door Naim Audio. Vele onderdelen werden specialaal gemaakt, getest of aangepast en adequate verwangstukken können alleen via ons verkreten worden.

4 Waarschuwingen

Naim Audio apparatus is ontworpen voor de best Mogelijkke geluidskwaliteit met een minimum aan compromisesen. Dit kan tot situatuies leiden die ongewoon+kennen zijn. Hetgeen hierna volgt bevat advies en informatatie specifiek bedoeld voor Naim apparatus, evenals更是 algemene waarschuingen in verband met het gebruik van versterkers thus. Gelieve dit gedeelte dus zorgvuldig te lezen.

De transformatoren in de eindversterkers en de voedingen können soms een mechanisch geluid veroorzaken als gevolg van verrorming van de golfvorm in het stroomnet. Naim transformatoren zijn zeer groot en hebben große secundaire wikkelingen, waardoor zeeer gevoelig zich voor deze verrorming. Een separate spanningsleiding voor uw hi-fi systeem kan dit effect verminderen en kan ook leiden tot een algemene verbetering van de geluidskwaliteit. Het kan moodzakelijk�ij rekening te houden met Mechanisch transformatorgeluid bij de keuze van een lokalie voor uw apparatuur.

In sommige omstandigheden kut u te makehnen met radiofrequentie interferentie, afhankelijk van deplaats waar u woont en de aarding van uw woning. De voorschriften inzake uitzendingen makein sommige landen zeer hoge niveaus van hoogfrequente straling mogelijk, en kan de keuze en vooral de juisteplaats van het apparaatkritiek zich. Als dit in uw omgeving een probleem is, kut u bij u thuis een demonstratie lately geven alvorens over te gaan tot de aankoop, om na te gaan of uw Naim apparatuur hierdoor zal worden beinvloed. Hoogfrequente interferentie heeft te makeen met de grote interne bandbreedte die vereist is voor een goede versterking, en doorgaans zullen voorversterkers voor elementen met bewegende magneet (MM) en passieve systemen minder hinder ondvinden. Een radiofrequentie filter kit is beschikbaar voor sommige Naim apparaten, maar de kwaliteit van het geluid za degraderen naarmateeer elementsen van de kit worden aangebracht. InGeVallen van extreme radiostoringen kan de Naim apparatuur ongeschikt zich.

Uw Naim hi-fi systemd kan door bliksem beschadigd worden. Vooral de eindversterkers lopen risico en要去en worden uitgedraaid als er gevaar voor blikseminslag is. Voor een volledige bescherming要去en de netstekkers van alle apparaten uitgetrokken en antennes ontkoppeld worden.

Apparaten mogen nicht blootgesteld worden aanlekken of spatten en objcten gemuld met vloeistoffen, zoals vazen, mogen Niet op het apparaat worden geplaatst.

Het gebruik van Niet-standaard luidsprekerkabels of Connectoren kan uw garantie doen verrallen.

BELANGRIJK

Teneinde te voldoen aan de huidige Europese veiligheidsvoorschriften is het essentieel dat de bij Naim luidsprekers en versterkers meegeleverde connectoren worden gezruikt.

Sta onder geen enkele omstandigheid toe dat iemand uw Naim apparatuur modifieert+zonder dit eerst met de fabriek,uw dealer of de importeur te hebben gechecked.

Niet-geauthoriseerde wijzigingen zullen uw garantie doen verrallen.

Voor uw eigendeiligheid onder geen enkele omstandigheid Naim apparatuur openen zonder eerst de stroomtoevoer te hebben uitgeschakeld.

Waarschuwing! Dit toestel moet worden geaard.

5 Verbinding

5.1 Netsnoer

Aangezien de kleuren van de draden in het netsnoer van dit apparaat möglichk Niet overeenstemmen met de kleuraanduidingen voor het identificeren van de aansluitpunten in uw stekker,(Int u als volgt tewerk gaan:

De groen en geel gekleurde draad moet verbonden worden met het aansluitpunt in de stekker die gemerkt is met de letter E of met het symbol voor veiligheidsaarding, of die groen of groen en geel gekleurd is.

De blauwe draad要去 verbonden worden met het aansluitpunt in de stekker die gemerkt is met de letter N of die zwart gekleurd is.

De bruine draad要去verbonden worden met het aansluitpunt in de stekker die gemerkt is met de letter L of die rood gekleurd is.

5.2 Niet-herbruikbare netstekkers

Als een nicht-herbruikbare netstekker van een netsnoor wordt afgeknipt (om gelijk welke reden),要去 de stekker zodenig vernietigd worden dat hij totaal onbruikbaar is geworden. Er is een aanzienlijk gevaar voor elektrische schok als een afgesneden stekker in een stopcontact worden gestopt.

6 CD Spielers

CDS3, CDX2, CD5

6.1 Installatie van CD Spielers

CD spelers要去en geinstalleerd worden op een voor dit apparaat bestemd onderstel. Er要去 op gelet worden dat de speler horizontaal staat. De voor transport onder de onderkant van de behuizing en de transportdeksel (CDS3) aangebrachte schroeven要去en worden verwijderd en wee aangebracht als de eenheid worden herpakt en verscheegt. De transportschroeven月至 op geen enkel ander Naim produit worden gezruikt. Een speler mag zich omgekeerd worden als de transportschroeven zijn verwijderd.

De CDS3 heeft een XPS voedingsbron nodig. De XPS worden aan de CDS3 aangesloten via een "Burndy" krachtstroomkabel. Sluit de kabel aan en zorg ervoor dat de connectoren goed+zijn aangebracht en hun twist-lock mechanismen goed zich vergrendeld. De speler worden aangeschakeld met de XPS spanningsschakelaar op het frontpaneel.

6.2 Laden van een compact disc

Om een compact disc te laden het middelste deksel (CDS3) optillen of de CD lade opentrekken met de aan de linkerkant van de speler (CDX2 en CD5) aangebrachte grep. Plaats de CD op de schijf, gevolgd door de magnetische puck. Gebruik geen puck van gewijk welke andere Naim speler. Als een gecodeerde HDCD® compactdisc in de CDS3 of CDX2 worden geladen za de speler.Deze automatisch herkennen en decoderen.Het display za "HDCD" gedurende eenaar seconden visueel weergeven nadat op spelen is gedrukt.

HDCD^® , High Definition Compatible Digital® en Pacific Microsonics™(zijn of gedeponeerde handelsmerken of handelsmerken van Pacific Microsonics, Inc in de Verenigde Staten dan wel in andere landen.

HDCD^® is een system gefabricieerd onder licentie van Pacific Microsonics, Inc. en wordt gedekt door een of meer van de volgende US Pat. Nr. 5479168, 5638074, 5640161, 5808574, 5838274, 5854600, 5864311, 5872531 en het Australie Pat. Nr. 669114. Andere patenten zijn aangevraagd.

6.3 Bedieningen voor een CD speler

Play: Speelt een disc vanaf track 1 tenzij een andere track is gekozen.

Stop: Stopt met spelien en stelt de spelertering maar de Startpositie.

Pause (CDS3): Stopt het spelen zonder de speler maar de Startpositie terug te stellen. Een tweede pauze-commando za het spelen waar doen beginnen vanaf het punt waarop de pauze was gekozen.

Next: Selecteert tracks van de disc voorwaarts ; één track per keer of achtereenvolgens als de knop ingedrukt blijft.

Previous: Selecteert tracks van de disc hinterwaarts; een track per keer of achtereenvolgens als de knop ingedrukt blijft.

Display: Scroll door afspeeloptions van "track", "time" en "display uit"

Alle CD controle-functies zijn op de afstandbediening beschikbaar.

6.4 Display en indicators

Het display geeft visueleel track- en indexnummers,ijd in minutes en seconden, of verschillende systeemmeldingen aan. Aan de linkerkant van het display�n de getalindicatoren.

HDCD: Verlicht om aan teGXe ven dat een HDCD gecodeerde CD wordt afgespeeld (uitsluitend CDS3 en CDX2).

Pause: Verlicht om aan te gezven dat pauze is geselecteerd.

Time: Verlicht om de totale disctijd of de verstretenijd van de track die gespeeld worden aan te gehen.

Repeat: Verlicht om te latent zien dat repeat/herhalen is geselecteerd.

Program: Verlicht om aan te geben dat een spelévolgorde is opgeslagen.

6.5 Track programmeren

De prog functie (afstandbediening in CD modus) staat toe dat een trackspeeelvolgorde worden geprogrammeerd. Om een speelvolgorde te programmeren, dient u de tracknummers middels de numerieke toetsengroep te selecteren, elke keer gevolgd door de toets "prog" tot de gewenste selectie klaar is.

De prog functie kan ook worden gebruikt om tracksuit de spelaelvolgorde te wissen. Om de track te wissen op de "prog" toets drukken en ingedrukt houden tot de prog functie in de CD display oplicht, daarna de track of tracks middels de numerieke toetsengroep selecteren en wissen, door het wederom kiezen van "prog".

De speelvolgorde kan op elk gewenst moment worden herzien door op de prog functie te drukken. Het display van de speler zal dan door de geselecteerde tracks scrollen.

Om het prog geheugen te wissen op de stoptoets drukken en deze ingedrukt honden.

6.6 Voeding uittbreiden

De CDX2 en CD5 können worden uitgebrend door de toevoeging van respectievelijk XPS en Flatcap 2 voedingen. CDX2 uitbreiden (XPS)

De XPS worden aan de CDX2 aangesloten via een "Burndy" krachtstroomkabel. Schakel zowel de XPS en CDX2 UIT als de aansluitingen worden gemaakt. Verwijder de CDX2 netstroomkabel. Sluit de voedingskabel aan en zorg ervoor dat de connectoren goed+zijn aangebracht en hun twistlock mechanismen+zijn gekoppeld. Schakel de speler aan met de XPS spanningsschakelaar op het frontpaneel. Na enige momenten zal de CDX2 wee normal functioneren.

Uitbreiden van de CD5 (Flatcap 2)

De Flatcap 2 worden aan de CDX2 aangesloten via een 5- polige DIN kabel. Schakel zowel de Flatcap 2 als de CD5uit als de aansluitingen worden gemaakt. Sluit de 5-polige DIN- kabel aan en zorg ervoor dat de connectoren goed+zijn gekoppeld en hun twist-lock mechanismen zichaangesloten. Schakel de Flatcap 2 aan met zichspanningssschakelaar. Na enige momenten zal de CD5 weer normalaal functioneren.

6.7 Selectie uitgangsstekkerbus - CDS3, CDX2

Er zijn aan de achterkant van de CDS3 en CDX2 eenaar phono-uitgangen aangebracht om een alternatief op de DIN connector te bieden.

Om de phono-uitgangen te kiezen, op de disp functie van de afstandbediening (in CD modus) drukken tot de prog indicator van de CD speler flikkert. Verdere bewerkingen van de disp functie zullen nu:tussen elke combinatie van de twee typen ingangen schakelen. De geselecteerde optie wordt op het display van de CD speler aangegeven. Druk nogmaals op de disp functie en houd die ingedrukt om uit de betreffende selectiemodus te gaan.

Tuner

Voorversterkers

7 Tuner

NAT 05

7.1 Signaalaansluiting

De FM antennae-ingang moet aan een passende antennene worden aangesloten via 75 ohm verliesarme coaxaalkabel. Er+kunnen uitsluitend goede resultaten van uw NAT 05 worden verwacht als het radiosignaal sterk genoeg en vrij van interferentie is Signaalboosters mogen uitsluitend als een LASTHulpmiddel worden gebruikt. Uw dealer za in staat+zijn u advies over lokale radio-onvangstcondities en passende antennes te gehen.

7.2 Tuner/afstemfuncties

Down: In frequentiemodus stelt de downfunctie de frequentie benedenwaarts af.

In scanmodus staat de downfunctie de tuner bedenwaarts de FM band "scannen" Zoekend waar signalen boven het vooraf ingesteldeiveau. De tuner zal bij elk gezonden station het zoeken stoppen en op deze wijze de möglichkheid scheppen het station op te slaan als een preset/vooraf ingesteld station. Alsijdens de eerste scan geen bevredigde signalen worden gezonden, zal automatisch een tweede scan beginnen op een lager vooraf ingesteld signal.

In de vooraf ingestelde modus toont de down-functie sequentieel achefterwaarts de eerder opgeslagen stations.

Up: Stuurt de tuner op vergelijkbare wijze wijze als de downknop, maar dan sequentieel voorwaarts.

Mono: De mono-functie combineert het linker en rechtter kanaal. Het overschakelenaar mono kan hetachtengrondgeluid verminderen bij zwakke stereosignalen.

Mode: Schakelt de tuner:tussen operationele frequentie-, scan- en vooraf ingestelde modi.

De vooraf ingestelde modus stelt specifieke FM stationfrequencies in staat om aan geheugenplaatsen toegewezen te worden. Een station kan worden toegewezen door dit eerst handmatig tunen door de stationfrequentie direct via de toetsengroep van de handset in te toetsen of door de tuner in up-, down- of scanfuncties te gebruiken. Als het station getuned is op de prog toets op de handset drukken en ingedrukt honden.

De vooraf ingestelde indicator zal flickkeren en het display zal visuele “— —” latent zien. Druk op het gewenste vooraf ingestelde nummer uit de handset toetsengroep (het display zal visuele “— ” weergeven of "P" als het vooraf ingestelde nummer reeds in gebruik is). Verlaat ‘program

modus' en sla de nouvelle of overschreiben preset op door op de prog toets te drukken en ingedrukt te houden. Om de program modus te verlaten zicheren preset op te sloan (of te overschrijven) selecteer "O O" op de numerieke toetsengroep. Om een vooraf ingesteld nummer te wissen selecteer de preset, en cervolgens op de disp toets drukken en ingedrukt houden. Om alle vooraf ingestelde nummers te wissen op de prog toets gevolgd door de disp toets drukken en ingedrukt houden.

7.3 Display en indicators

Display: Toont de gekozen freqentie, het geseleterde vooraf ingestelde nummer of “— _” om aan te given dat geen vooraf ingestelde nummer is toegewezen aan de huidige gekozen freqentie.

Stereo indicator: Geeft aan dat in de stereo-modus een stereosignaal worden ontvangen.

Freq indicator: Geeft aan dat de tuner in freiquentiemodus is.

Scan indicator: Geeft aan dat de tuner in de scanmodus is.

Preset indicator: Geeft aan dat de tuner in de vooraf ingestelde modus is.

8 Voorversterkers en NAIT 5 Voorversterker sectie

Alle Naim voorsterkers hebben of een externe voeding nodigof要去en worden aangesloten op een Naim eindversterker waarin een voeding voor de voorsterker is opgenomen. De NAIT 5 voorsterker sectie kan of intern of door een externe voeding worden gevoed. De vereisten hiervoorn gezilleastreerd in Tabel 1.

Voorversterker

Voeding

NAC 552

NAC 552PS uitsluitend

NAC 252

Supercap uitsluitend

NAC 282

Supercap, Hi-Cap of Flatcap 2: NAP200 of NAP 150 uitgangsversterkers

NAC 202

Supercap, Hi-Cap of Flatcap 2: NAP200 of NAP 150 uitgangsversterkers

NAC 112

Supercap, Hi-Cap of Flatcap 2: NAP200 of NAP 150 uitgangsversterkers

NAIT 5

De NAC 552 heeft vier transportschroeven aan de Onderzijde, die voorafgaand aan gebruik verwijderd要去en worden en waar worden aangebracht als het apparaat worden herpakt en verscheegt.

Deze transportschroevenogensnier bij andere Naim producten worden gebruikt. De NAC 552 mag nicht ondersteboven worden gehonden als de transportschroeven verwijderd着眼.

8.3 Ingang/Record selectie

De bronkeuzeknuppen selecteren het bronsignaal dat maar de eindversterker en luidsprekers worden gerouteerd. De NAC 552, NAC 252 en NAC 282 hebben een tweede lager aangebrachte toetsenbank middelswelke men onafhankelijk een signaal kan selecteren dat maar de record - opname - uitgangen kan worden gerouteerd. Deze sectie recordknuppen kan vergrendeld of ontgrendeld worden door achtereenvolgens vier ker in snelle successie op de mono-toets te drukken.

8.4 Programmeerbare voorzieningen

Naim voorsterkers bevatten een,aantal programmeerbare voorzieningen die in de paragrafen 8.5 tot 8.10 worden beschreiben. Deze voorzieningen kannen worden aangesloten en geprogrammeerd door het apparaat in "Program Modus" te schakelen.

Om de Program Modus in te voeren op 'prog' op de Afstandbediending (in voorversterker modus) drukken en ingedrukt houden. Program Modus worden aangegeven door een flikkerende indicator op de volumeregelaar. Als binnen vrij这段时间 na het invoeren van de program modus geen functie worden gekozen za de voorversterker automatisch maar de normale modus teruggaan.

Om de Program Modus te verlaten op de prog toets op de afstandbediening drukken en ingedrukt honden tot de volumeindicator ophoudt met flikkeren.

8.5 Ingangstoewijizing - NAC 552

Een van de zes bronkeuzetoetsen op de NAC 552 kan worden geprogrammeerd om een van de negen ingangen op dechterzijde te selecteren. Als een bronkeuzetoets worden geseleeteerd za de indicator op dechterzijde flickkeren om de connector aan te wijzen waaraan het is "toegewezen".

Om de ingang aan een bronkeuzetoets toe te wijzen要去 de bron worden geselecteerd en de record mute toets en de monoknappen worden gebruikt om over de ingangen te scrollen. Als de geselecteerde ingang reeds is toegewezen aan een bronkeuzetoets zal de indicator boven de bronkeuzetoets bij herhaling flikkeren. Het is möglichk om een ingang toe te wijzen aan meer dan een bronkeuzetoets. De afstandbediende record mute en monofuncties (in voorversterkermodus)+kennen ook worden gebruikt om een ingangstoewijzing in te stellen.

8.6 Ingangstoewijzing - NAC 252, NAC 282 en NAC 202

De NAC 252, NAC 282 en NAC 202—hebben zes DIN Ingangen en twee alternatieve phonoingangen. De phono-ingangen können individuel worden toegewezen aan de CD en AUX 2 bronkeuzeknuppen inplaats van aan de DIN ingangen.

Om het phono-ingang voor CD te selecteren of selectie ervan ongedaan te makeen op '1' knop (in voorversterker modus) van de afstandbediening drukken en ingedrukt honden. Om phonoingang voor AUX 2 te selecteren of selectie ervan ongedaan te makeen op de '6' knop (in voorversterkermodus) van de afstandbediening drukken en ingedrukt honden. De correspondende bronkeuzeknappen kunnen opdezelfde manier worden gebruikt om de phonoingangen te selecteren of de selectie ervan ongedaan te makeen. De betreffende ingangskeuze-indicator za bij selectie van de phono-optie drie keer flikkeren en eenkeer bij selectie van de DIN optie.

Alle Naim voorversterkers hebben een optionele voorziening voor automatische ingangsschakeling die in werkung treedt zodra een afstandbedienings-functie voor een specifieke Naim broncomponent worden bediend.

Bij voorbeeld, als de ingang voor de tuner is geseleeceden de CD speeltoets op de afstandbediening worden gekozenzal de voorversterker automatisch maar de CD ingangoverschaken. Automatische ingangsschakeling kanworden geprogrammeerd om onafhankelijk elke combinatievan CD, AV en Tuner-ingangsknappen te regelen op de NAC 552, NAC 252, NAC 282 en NAC 202.

Indien bij de NAC 552, NAC 252, NAC 282 en NAC 202, met de automatische schakeling geactiveerd, waar op de monoknop gedrukt worden zullen de ingangen, die voor automatische schakeling geselecteerd zich, weergeven worden door een kortdurend oplichten van hun knopindicatoren. Herhaalde bewerking van de mono keuzeknop zal nicht alleen opeenvolgend door elke mogelijkke combinatie van CD, Tuner en AV ingangen.gaan, maar ook van de uitgeschakelde automatische schakeling (CD, Tuner en AV knopindicators off/uit).

De mono-toetsen op de afstandbediening (Flash en Narcom3) können eveneens worden gebruikt om automatische ingangsschakeling in te stellen.

De Unity gain (eenheidsvolumeregeling, hierna EVR) functie staat toe dat de audiovisuèle processor zodanig worden geintegreerd dat het de volumeregeling van de bronnen die zich aangesloten aan geselecteerde ingangen overneemt. EVR kan worden geselecteerd op Ingangen 4 en 5 (de correspondende ingangskeuzeknuppen zullen afhangen van de ingangsindeling)) van de NAC 522, maar uitsluitend bij de AV ingang van alle andere voorsterkers.

De 'mute' toets op het Voorpaneel zal worden verlicht als EVR op gelijk welke ingang worden geselecteerd. Als het Niet geactiveerd is kan het op de NAC 552, NAC 252, NAC 282 en NAC 202 worden ingeschakeld door tweemaal op de 'mute' knop te drukken, en bij de NAC 112 en NAIT 5 door op de 'mute'-knop van de afstandbediening in te drukken en ingedrukt te honden.

Bij de NAC 552, met geactiveerde EVR za het drukken op de 'mute'-knop de geselecteerde ingangen weergeven door het voor korteijd oplichten van hun knopindicatoren. Herhaald intoetsen van de 'mute'-knop za sequentieel elke combinatie van Ingang 4, Ingang 5 en uitgeschakelde EVR selecteren.

De 'mute'-knop van de afstandbediening kan ook worden gezbruikt om EVR in te stellen. EVR worden alleen operationeel bij het afluiten van Program Modus.

Let wel: De EVR negeert de voorversterkervolumeregelaar en moet voorzichtig worden gezruikt. Als een ingang worden geselecteerd, die een aangeschakelde EVR heeft, zullen de volume- en balansfuncties van de afstandbediening wordenuitgeschakeld alsook hun indicatoren Dit zar getoond worden door flikkerende indicatoren als gelijk welke afstandbediening worden gezruikt. Daarnaast zullen, om het risico van een onachtzaam ongelukje te verminderen, erop volgende modificaties aan de ingangsindeling op de NAC 552 erder ingestelde EVR-ingangen uitschakelen.

8.9 Invoervolume compensatie

De NAC 112 en NAIT 5—hebben een

ingangsvolumecompressatsystem dat het möglichk maakt om onderlinge verschellen in uitgangsniveau:tussen bronnen gelijk te trekken.

Om de volumecompensatie voor elke ingang te programmeren要去erst de volumeregeling worden ingesteld op een comfortabel luisterniveau met de luidste bron (waarschijnlijk CD). Schakel de eenheid nu in de Program modus. Selecteer een ingang, die afgesteld要去orden, en gebruik de 'vol up' en 'vol down' toetsen om het volume op het juiste niveau in te stellen. De volumeregelaar za tijdens deze bewerking Niet ronddraaien. Selecteer een volgende ingang als afstelling ervan nodig is.

8.10 Program standardaarden

Om alle programmeerbare instellingen overeenkomstig de Fabriekstandaard terug te zetten op de disp toets (in voorversterkermodus) van de afstandbediening drukken en ingedrukt houden, verwijl de voorversterker in de Program Modus is. De voorversterker zal na deze bewerking uit de program modus gaan.

8.11 Kanaalbalans - NAC 202, NAC 112 en NAIT 5

De afstelling van de kanaalbalans geschiedt elektronisch binnen de voorversterker en wordenuitsluitend met de balanstootsen van de afstandbediening geregeld. De balans zar automatisch centreren als zij het middelpunt bereikt. Het centreren worden aangegeven door een flikkerende volumeregelaarindicator. Om de afstelling te hervatten, nadat de balans gecastreerd is,要去 de balanstoets van de afstandbediening worden vrijgeven en er weer op worden gedrukt.

8.12 Display

De knop voor het display, op het Voorpaneel van de NAC 552, NAC 252, NAC 282 en NAC 202, kan wordenuitgeschakeld door op de disp functie van deafstandbediening (in voorversterkermodus) te drukken. Enige latere bewerking middels de afstandbediening of direct via het voorpaneel zal het display tijdelijk herstellen. Een tweede bewerking van de disp functie zal het display permanent herstellen.

9 Eindversterkers en Nait 5 eindversterker sectie.

Sommige Naim eindversterkers zijn erg zwaar en voorzichtigheid is geboden als ze worden opgetild of verplaatst. Zorg ervoor dat het oppervlak, waarop zich worden geplaatst, hun volle gewicht gemakkelijk kan dragen.

Eindversterkersmightnietdirectopeen mettapijt bedektevloerwordengeplaatst.Verdermoetergoedop wordengelet,datwanneerdeNAP500enNAP300 worden geplaatst，deventilatoroostersnietwordengblokkeerd.

Eindversterkers要去en op hun uiteindelijkeplaats worden geinstalleerd voordat de kabels worden aangesloten en aangeschakeld. Schakel de bronze voorversterkercomponenten aan voordat de eindversterker wordt aangeschakeld. De NAP 500 en 300 worden aangeschakeld via de spanningsknop van hun erbij behorende voedingen.

9.2 Aansluiting

De electrische massa (aarde)要去 allen tijde+zijn aangesloten, ongeacht welke andere apparatuur in gebruik is. Deze massa worden enkel aan het huis en de transformator aangesloten. Het wordenECHTER Niet aan het negatieve signaal aangesloten.

Om de luidspreker aan te sluiten mogen uitsluitend Naim audio luidsprekerkabels worden gebruikt. De Custom Naim audio luidsprekerconnectoren worden meegeleverd om de aansluiting te makeen. OM TE VOLDOEN AAN DE EUROPESE VEILIGHEIDSVOORSCHRIFTEN IS HET ESSENTIEEL DAT DEZE WORDEN GEBRUIKT.

BESCHADIGING VAN DE VERSTERKER KAN VOORKOMEN ALS "HIGH DEFINITION" KABELS OF ENIG ANDERE SPECIALE KABEL VOOR HET AANSLUITEN VAN DE LOUDSPREKERS WORDEN GEBRUIKT.

Let wel: Elk kanaal van de NAP 500 is een "bridged" versterker, waarom heeft nicht een van deuitgangsconnectoren (+/-) een massapotentieel. Vermijd het aansluiten vanlichtnet-gevoede apparatuur, zoals elekstrostatice speakers, subwoofer en versterkers voor koptelefoons die geen zwevende massa hebben. Er mogen geen kabels worden gebruikt die direct of indirect aan massa van de speakerui tung zijn aangesloten.

9.3 Bescherming

Als de warmteafvoer van de eindversterker een temperatuur van 70 C bereikt door langdurig gebruik op hoogiveau, of doordat de luchtstroom geblokkeerd is, zal de uitgang worden onderbroken en zal de ventilator (NAP 500 en NAP 300) op volle kracht blijven lopen tot de warmteafvoer waar is afgekoeld. Dit kan tot 45 minuten duren. Het is Niet nodig de versterkeruit te schakelen, het verdientECHTER aanbeveling de voorversterker te 'muten' of het volume terug te draaien om verrassingen te voorkomen als deze wee aangaat.

DE WERKING VAN DE THERMISCHE BESCHERMING VAN DE VERSTERKER WEKT DE INDRUK DAT LANGDURIG GEBRUIK BIJ EEN TE HOOG VOLUME EEN RISICO VOOR UW LUIDSPREKERS KAN ZIJN, ALS DIT HET GEVAL IS MOET HET VOLUME GEREDUCEERD WORDEN.

10 Afstandbedieningen

Flash

De flash is voorgeprogrammeerd omijdere Naim voorversterker, CD speler, pre-set tuner en de AV2 te regelen. Aanvullende Naim bronnen+kennen voor de toekomst in overweging worden genomen. Neem voor nadere informatie contact op met uw dealer of importeur.

De Flash worden zonder aangebrachte batterijen geleverd. Om de batterijen aan te brengen het deksel van de batterijruimte met de meegeleverde speciale schroevedraaier verwijderen en de batterijen in de batterijruimte van de handset schuiven, let hierbij darüber op op polariteit. Breng het deksel waar op de batterijruimte aan. De bevestigingschroef Niet te vast aandraaien. Als de batterijen zijn aangebracht is de Flash gereed voor gebruik. De Flash is ontworpen om uit te schakelen wonneer deze 10 seconden Niet gebruikt worden en schakelt onmiddelijk waar aan als het worden bewogen of op een toets worden gedrukt.

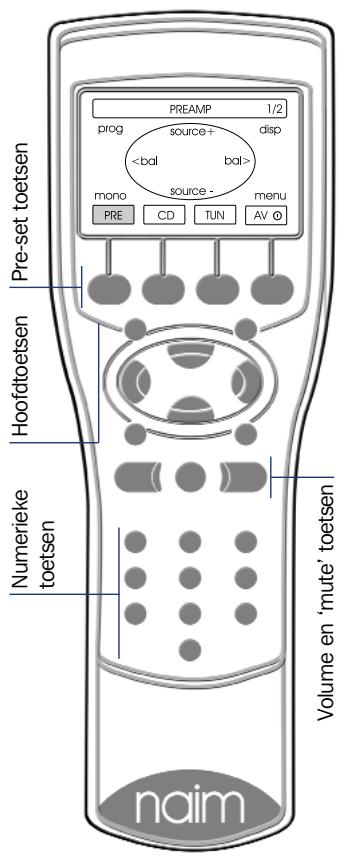

10.1 Het gebruiken van Flash

De Flash kan zo worden ingesteld dat het elk type apparaat kan regelen via de vier pre-set toetsen onder het display. De geselecteerde modus worden in het display aangegeven boven elke 'pre-set' toets. Als op een 'pre-set' toets worden gedrukt zullen het display, de acht hoofdtoetsen en de numerieke toetsen daarmee overeenkomend opnieuw

worden geconfigureerd. De AV 'pre-set' toets za ook een AV2 in standby zetten. Druk op de toets en houd deze ingedrukt om de AV2 uit stand-by te latelykommen.

Het display voor elk type apparatuur geeft een notatie wee van de acht hoofdtoetsen en hun functies.

De volume 'up' en 'down' toetsen en de 'mute' toetsen zich alkijd beschikbaar ongeacht de geselecteerde bron.

Afstandbedieningen

De modus voor de Voorversterker-, CD- en AV apparatuur heeft meertere displays (voord de Tuners is slechts één scherm nodig). Het eerste display van elk ervan zorgt voor het regelen van de meest gebruikte functies, verwijl erop volgende schermen in het algemeen toegang gezven tot de minder gebruikte functies.

Selectie van het tweede en derde scherm binnen elke modus worden verkreten door op de passende toets te drukken. De geseleeteerde webpage wordt in de bovenste rechter hoek van het display weergegeven. De functie van de meeste hoofdtoeelsen op elke pagina is vanzelfsprekind. De volgende aantekeningen beschrijven enkele van de minder intuittievefunctionies.

10.2 Aantekeningen voor toetsfuncties

PRE (voorversterker modus)

Pagina 1 van 2

Mono: Bij voorsterkers zichonder mono-facilititeit schakelt de tapemonitorfunctie van de handset monotoets in.

Menu: Geeft toegang tot een Flash installationschem waar de bronnen+kennen worden gekozen en waar display voorkeuren+kennen worden ingesteld. Het geeft ook toegang voor de installmentie van AV2 RC5.

Numeric keys: Selecteren direct voorversterker ingangen.

Pagina 2 van 2

De hoofdsleutelfuncties op PRE 2 zijn duplicatesen van Pagina 1. De selectie van Pagina Twee geeft darüber contrôle over de record functies van passend uitgeruste voorversterkers.

CD (cd modus)

Pagina 1 van 2

Numerieke toetsen: Selecteren direct CD tracks.

Pagina 2 van 2

De hoofdsleutel- en numerieke toetsfuncties op Pagina Twee zijn duplicatesen van Pagina Een. Selecteren van Pagina Twee geeft toegang tot programmeer- en herhaalfuncties.

Rep: Herhaalt de CD of geprogrammeerde tracks.

TUN (tunermodus)

Pagina 1 van 1

Mode: Kiest de frequentie-, scan- en 'pre-set' modus.

Up/Down: Afhankelijk van de geseleerde operationele modus stelt de afstemfrequentie bovenwaarts of benedenwaarts (frequentiemodus) af, zoekt maar stations (scanmodus) of selecteert de volgende of vorige vooraf ingestelde modus.

Prog: Selecteert vooraf ingestelde prog modus dat specifieke FM stations aan vooraf ingestelde geheugenplaatsen toegewijst.

Disp: Schakelt de tunerdisplay aan ofuit.

Numeric keys: Selecteert een station direct.

AV (av versterkermodus)

Pagina 1 van 3

OSD: Selecteert On-Screen Display operationele modus.

Disp: Schakelt het AV2 display aan ofuit.

Midn: Selecteert 'midnight' operationele modus.

Menu: Gebruikt in On-Screen Displaymodus on installatiemodi binnen te gaan en om enkele nichtessentiele audio-functies möglichk te make.

Numeric keys: Selecteert direct ingangen op de AV2.

Pages 2 van 3

De hoofdtotoets functies op AV Pagina Twee zijn duplicatesen van Pagina Een. Selectie van Pagina Twee schakelt darüber de functie van de numerieke toetsen direct maar directe selectie van de processor-decoderen modi.

Pagina 3 van 3

Up: Selecteert de volgende AV installmentparameter of verplaatst de OSD cursor bovenwaarts.

Down: Selecteert de Voorafgaande AV installmentparameter of verplaatst de OSD cursor benedenwaarts.

Left: Selecteert de Voorafgaande AV parameterwaarde of verplaatst de OSD cursor maar links.

Right: Selecteert de volgende AV parameterwaarde of verplaatst de OSD cursor maar rechts.

Input: Schakelt de AV processor in ingang-installatiemodus.

Spkr: Schakelt de AV processor in speakerinstallatiemodus.

Enter: Bevestigd optieselectieijdens OSD regeling.

Clear: Wist optieselectie tijdens OSD regeling.

Numeric Keys: Geen functie.

11 Afstandbedieningen

NARCOM 3

NARCOM 3 is voorgeprogrammeerd om gelijk welke Naim voorversterker, CD speler of vooraf ingestelde tuner te regelen. De AV2 heeft of Flash of de NARCOM AV nodig.

NARCOM 3 worden zichonder aangebrachte batterijengeleverd. Om de batterijen aan te brengen het deksel van de batterijruimte aan de onderkant van de handset verwijderen en de 4 AAA batterijen in de batterijruimteschuiven, let hierbij op de polariteit. Breng daarna het deksel waar aan op de batterijruimte. Als de batterijenঀen aangebracht is de handset gereed voor gebruik.

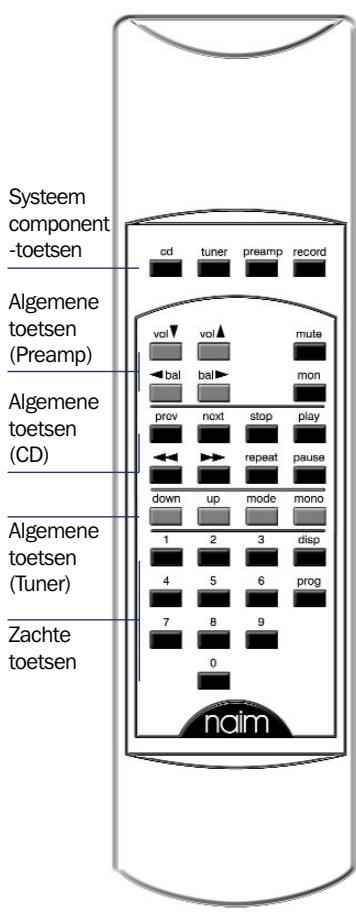

11.1 Gebruiken van de NARCOM 3

De afstandbediening besturing is Gebaseerd rond 3 typen toetsen: De Systeemcomponenttoetsen, Global keys - algemene toetsen en Soft keys.

11.2 System componenttoetsen

Systeem componenttoetsen schakelen de werkung van de zachtte toetsen om in modi geschikt voor elke systeemcomponent (CD, tuner, voorsterker, record).

CD: Schakelt de actie van de soft keys over maar één geschikt voor een CD speler.

Tuner: Schakelt de actuie van de Zachte toetsen over maar één geschikt voor een vooraf ingestelde tuner.

Preamp: Schakelt de actie van de soft keys over maar één geschikt voor een geintrigeerde of voorversterker.

Record: Schakelt de actie over van de soft keys om record-ingangen te selecteren op hiervoorn geschikte voorversterkers.

11.3 Algemene toetsen

Algemene toetsen regelen specifieke componentfuncties zonder rekening te houden met de instelling van systeme componenttoets. De functie van de meeste Systeem componenttoetsen spreekt voor zichzfelt. De volgende aantekeningen beschrijven enkele minder intuitieve functies.

Voorversterker

Mon: Afhankelijk van de specifieke voorversterker schakelt deze of de tapemonitor- of de monofuncties aan.

Tuner

Mode: Schakelt de tuner door middel van handmatige scan of vooraf ingestelde modi.

Up/Down: Afhankelijk van de geseleerde operationele modus stelt de afstemfrequentie opwaarts of benedenwaarts (frequentiemodus) af, zoekt maar stations (scanmodus) of selecteert de volgende of vorige stationvoorinstelling (vooraf ingestelde modus).

11.4 Soft Keys

Soft keys selectoren functies afhankelijk van deinstalling van de systeem componenttoets.

Numeric keypad: In voorsterkermodus zullen de numerieke toetsenussen de voorsterkeringangen schakelen. In CD modus zullen de track worden geselecteerd In recordmodus zullen de numerieke toetsen tussen recordingangen op hiervoorn geschikte voorsterkerschakelen.

Prog: In voorsterkermodus varieert de prog toets afhankelijk van de specifieke voorsterker die dan in gebruik is.

Disp: In voorversterkermodus zal de disp toets het display in- en uitschakelen (niet bij NAC 112 of NAIT 5). In de CD modus zal de disp toets de tracks ofarenden zien en het display maar wens aan of uitschakelen. In Tunermodus zal de disp toets opeenvolgend door de afgestemde frequentie ("freq"indicator aan), 'preset'("freq"indicatoruit) en "display out" scrollen.

Distributors

Canada

Dimexs Inc

9998 Lajeunesse

Montreal

Quebec

Canada H3L 2E1

Tel: [phone]

Fax: [phone]

E-mail: [e-mail]

Nederland (België, Luxemburg)

Phonologic

Grote Kerkplein 4

3011 GC Rotterdam

Nederland

Tel: [phone]

Fax: [phone]

E-mail: [e-mail]

Web: www.phonologic.com

Schweiz

Chektone gmbh

Blockweg 8

CH-3007 Bern

Schweiz

Tel: [phone]

Fax: [phone]

E-mail: [e-mail]
