Bei der Entwicklung von Naim-Audio-Produkten hat die Wiedergabequalität stets oberste Priorität, und eine sorgfällige Installation der Komponenten gewährleistet die besten Ergebnisse. Die ersten Abschnittte dieser Bedienungsanleitung enthalten allgemeine Tipps zur Installation von Naim-Audio-Produkten sowie wichtige Sicherheitshinweise. Produktspezifische Informationen finden Sie ab Abschnitt 6.

1 Installation der Anlage

In der Regel wird ihre Naim-Audio-Anlage von ihrem Handler installiert, selbst wenn Sie nicht in dessen Nähe wohnen. Der Handler muss dafür Sorge/TRagen, dass ihre Anlage genauso klingt, wie sie klingen sollene. Die nachstehenden Informationen mindern diese Verpflichtung in keiner Weise.

2 Kabel und Anschlüsse

Wir empfehlen, die Standardanschlusskabel (Signal- und Netzkabel) für Verständner und Netzele nicht zu modifizieren. Dies ist sehr wichtig für die Gewährleistung der Sicherheit und der bestmöglichen Wiedergabe. Die Kabel sind an einem Ende mit einem Stück Klebeband zur Kennzeichnung der richtigen Richtung versehen. Das Klebeband befindet sich an dem Ende, das zur Signalquelle zeigen sollte.

Auch die Laufsprecherkabel sind sehr wichtig. Das Naim-Audio-Laatsprecherkabel ist das für ihre Anlage am besten geeignete Kabel, und Ihr Handler wird es nach ihren Anforderungen vorkonfektionieren. Die Kabel sollen eine Länge von mindestens 3,5 Metern haben und gleich lang sein; die empfohlene Höchstlänge beträgt 20 Meter. Wie bei den Anschlusskabeln handelt es sich auch hier um gerichtete Kabel; sie sind so anzuschreiben, dass die aufgedruckten Pfeile in Richtung der Laufsprecher zeigen. Die Verwendung anderer Kabel beeinträchtigt die Klangqualität der Anlage und kann unter Umständen auch den Versteller beschädigen. Eine Ausnahme bildet die Multiroom-Endstufe NAP 6-50; diese Endstufe kann mit unterscheidlichsten Laufsprecherkabeln sowie Kabellängen von mehr als 20 Metern betrieben werden. Die im Lieferumfang von Verstärkern und Lautsprechem enthaltenen Laufsprecherstecker sind so konstruiert, dass sie eine feste Mechanische Verbindung ergeben. ihre Verwendung ist für die Einhaltung europäischer Sicherheitsbestimmungen unerlässlich.

Alle mit ihrer Naim-Audio-Anlage gelieferten Stecker und Buchsen wurden speziell zur Herstellung einer optimalen Verbindung ausgewählt. Ein schlechter Kontakt beeinträchtigt das Signal erheblich, und alle Stecker und Buchsen sollenn sauber und frei von Schmutz und Korrosion sein. Am einfachsten sind sie zu reinigen, indem Sie die Anlage abschalten, die Stecker aus den Buchsenziehen

und sie dann wieder einstecken. Verwenden Sie keine Kontaktreiniger, da diese einen dünnen Film hinterlassen, der sehr schwer zu entfern den ist und die Klangqualität beeinträchtigen kann.

3 Zu Beginn

3.1 Ein- und Ausschalten

Zuerst sollenen Sie die Quellengeräte und/oder Netzeile für CD-Player, Tuner, Vorstufe (Vorversteller) und Frequenzweiche einschalten und dann den/die Versteller. Schalten Sie die Versteller stets aus und warten Sie eine Minute, damit sich die Netzkondensatoren entladen können, bevor Sie an Ihr Anlage Kabel stecken oderziehen. Verwenden Sie zum Ausschalten stets den Netzschalter an den Geräten.

3.2 Einspielen

Ohne Naim-Audio-Anlage besteht eine Zeit, bevorsie ihre Spitzenleistung erreicht. Dieser Zeitaum ist Unterschiedlich, aber unter Umständen kann sich die Wiedergabequalität über fünf Wochen hinweg steigern. Eine bessere und gleichmäßige Leistung{lssst sich erreichen, wenn die Hifi-Anlage langere Zeit eingeschaltet bleibt. Beachten Sie jedoch, dass alle elektronischen Geräte durch Blitzschlag beschädigt werden können (siehe Warnhinweise).

3.3 Netzversorgung

Stereoanlagen sind in der Regel mit anderen Geräten zusammen an einer Netzleitung angeschlossen. Einige Haushaltsgeräte können bei der Netzspannung Verzerrungen der Sinusform verursachen und damit zu einem Brummen der Transformatoren in der Naim-Audio-Anlage führen. Dieses Brummen wird nicht durch die Laufsprecher übertragen und hat keine Auswirkungen auf die Wiedergabequalität der Anlage. Eine gesonderte, abgesicherte Leitung vom Hausverteiler (ähnlich der Sonderleitung für Elektroherde)trägt zur Reduzierung des Transformatorbrummens bei. Beachten Sie außerdem, dass eine gesonderte Leitung eine niedrigere Impedanz aufweist und reineren Strom liefert als eine Netzleitung, die mehrere Geräte versorgt. Durch eine gesonderte Leitung kann die Wiedergabequalität deutlich gesteigert werden. Lassen Sie Netzleitungen nur von einem qualifizierten Elektriker und mit der in Ihrem Land maximal zulässigen Ampere-Bemessung installmenten.

Verwenden Sie keine Netzfilter oder ähnliche Geräte, da sie die Qualität des Netzstroms und der Musikwiedergabe beeinträchtigen.

3.4 Platzierung der Anlage

Netzele und Veränderungen in einem angemessenen Abstand von den anderen Komponenten aufgestellt werden, damit die Magnetfelder der Transformatoren keine Störungen und kein über die Laatsprecher hörbares Bruppen erzeugen. Die Länge des mitgelieferten Standardsignalkabels entspricht dem maximalen Abstand zwischen den Komponenten.

Manche Naim-Audio-Geräte sind sehr schwer. Stellen Sie sicher, dass Ihr Geräte-Rack für das entsprechende Gewicht ausgelegt und stabil ist.

3.5 Bei Problemen

Verbraucherschutzgesetze sind von Land zu Land verschieden. In den meisten Ländern muss der Handler ihre Naim-Audio-Anlage zurücknehmen, wenn es ihm nicht gelingt, die Anlage in Ihrum Zuhause so aufzustellen, dass Sie mit der Klangqualität zufrieden sind. Probleme können sich aus Fehlern an den Geräten oder beim Installieren ergeben. Es ist daher sinnvoll, den Sachverstand des zuständigen Handlers vor Ort zu nutzen. Sollen etwaige Probleme nicht gelöst werden konnen, wenden Sie sichitte an die zuständige Vertriebsgesellschaft oder an Naim Audio. Die jeweiligen Adressen finden Sie am Ende theses Handbuchs. Manche Naim-Komponenten werden fur einzeln Länder in Sonderausführungen hergestellt; aus thisem Grunde sind internationale Garantien unzweckmäßig. Vergewissem Naim sie sichitte beim Kauf ihrer Geräte, welche Garantiebedingungen für Sie gelten. Wir sind jederzeit bereit, Ihnen Auskunft zu geben und Sie zu beraten.

Reparaturen und Updates sollenn ausschließlich von einem anerkannten Naim-Handler oder von Naim Audio selbst durchgefuhrt werden. Viele Bauteile werden speziell für Naim Audio hergestellt, geprüft oder abgeglichen, weshalb geeignete Ersatzteile meinst nur über Naim erhältlich sind.

4 Warnhinweise

Naim-Audio-Komponenten werden speziell davon entwickelt, höchste Wiedergabequalität zu bieten, wobei Kompromisse so welt wie möglich vermieden werden. Dies kann ungewohnte Betriebsbedingungen zur Folge haben. Die nachstehenden Ausführungen enthalten sowohl speziell auf Naim-Anlagen zugeschnittene Ratschläge und Informationen als auch allgemeiner Warnhinweise zum Gebrauch von Heimveränderkanlagen und sind daher sorgfältig zulesen.

Die Transformatoren in den Endstufen (Leistungsverständern) und Netzeiten können gelegentlich mechanische Störgeräusche von sich geben, die von Verzerrungen der Sinusform der Netzspannung verursicht werden. Naim-Transformatoren haben groß ausgelegte Sekundärwicklungen und sind deshalb verhältnismäßig

anfällig für derartige Verzerrungen. Eine gesonderte Netzleitung von Ihr dem Hausverteiler, die nur dem Betrieb ihrer Stereoanlage dient, kann diese Beeinträchtigung reduzieren und verbessert außerdem die Klangqualität. In bestimmten Fällen ist es jedoch erforderlich, bei der Standortwahl Mechanisches Transformerbrummen mit zu berücksichtigten.

Unter gewissen Umständen können sich Funkstörungen ergeben, je nachdem, wo Sie wohnen und wie die Erdung in Ihr Hem Haus ausgeführrt wurde. In einigen Ländern{lssen die Fernmeldegesetze starke Radiofrequenzausstrahlungen zu, und der genaue Standort ihrer Anlage kann von hoher Bedeutung sein. Wenn in ihrer Gegend derartige Probleme haulig auftreten, sollen sie sich die Anlage vor dem Kauf zu Hause vorhufen lessen, um sich zu vergewissern, dass die Naim-Komponenten nicht betroffen sind. Funkstörungen hangen mit der groben internen Bandbreite der Komponenten zusammen, die fur eine gute Klangwiedergabe erforderlich ist. Phono-Vorstufen fur MCTonabnehmer und Aktiv-Frequenzweichen leiden haufter unter Funkstörungen. Fur eine Naim- Komponenten ist ein Entstorsatz erhältlich, der jeder Abstriche in der Klangqualität mit sich bringt. Bei extremen Störungen konnen sich Naim-Anlagen als ungeeignet erweisen.

Ohne Naim-Komponenten können durch Blitzschlag beschädigt werden. Insbesondere Endstufen sind dafür anfällig und sollen den deshalb während eines Gewitters ausgeschaltet werden. Um die Komponenten komplett zu schätzen, sollen alle Netzstecker und Antennen ausgesteckt werden.

Sorgen Sie davon, dass keine Flüssigkeiten auf elektrische Geräte tropfen oder spritzen können und keine mit Flüssigkeit gefüllten Behälter wie etwa Blumenvasen auf den Geräten stehen.

Bei Verwendung nicht standardgemäß Laufsprecher- und Anschlusskabel kann ihre Garantie erlösen.

WICHTIG

Für die Einhaltung europäischer Sicherheitsbestimmungen ist es unabdingbar, dass Sie die mit Verständern und Laufsprechem gelieferten Naim-Laufsprecherstecker verwenden. Lassen Sie unter keinen Umständen zu, dass ihre Naim-Produkte ohne Rücksprache mit Naim Audio, Ihr hem Handler oder ihrer Vertriebsgesellschaft modifiziert werden. Ihr Garantie erlischt, wenn unauthorisierte Modifikationen an den Produkten vorgenommen werden. Zu ihrer eigenen Sicherheit sollenn Sie Naim-Geräte unter keinen Umständen öffnen, ohne zuerst den Netzstecker zuziehen.

ACHTUNG!

NETZBETRIEBENE GERÄTE MÜSSEN GEERDET WERDEN!

5 Anschlüsse

5.1 Netzkabel

In manchen Ländern müssen elektrische Geräte vor der Inbetriebnahme vom Anwender mit Netzkabeln versehen werden. Da die Farben der Drahte im Netzkabel这点es Geräts unter Umständen nicht den Farbmarkierungen der Klemmen in Ihr Stecker entsprechen, gehen Sie wie folgt vor:

Schließen Sie den Draht in GRÜN UND GELB an die Klemme im Stecker an, die mit dem Buchstaben E oder dem Schutzerdesymbol gekennzeichnet ist oder die Farben Grün oder Grün und Gelb aufweist.

Schlieben Sie den Draht in BLAU an die Klemme im Stecker an, die mit dem Buchstaben N gekennzeichnet ist oder die Farbe Schwarz aufweist.

Schließen Sie den Draht in BRAUN an die Klemme im Stecker an, die mit dem Buchstaben L gekennzeichnet ist oder die Farbe Rot aufweist.

5.2 Fest verbundene Stecker

Fest verbundene Stecker, die (aus welchem Grunde auch immer) von einem Netzkabel abgetrennt wurden, müssen unbedingt so entsorgt werden, dass sie nicht wieder verwendet werden konnen. Beim Einsteinen des abgetrennten Steckers in eine Steckdose treten lebensgefährliche Spannungen auf.

6 CD-Player

CDS3, CDX2, CD5

6.1 Inbetriebnahme des CD-Players

Ihr CD-Player sollte auf ein davon vorgesehenes Geräte-Rack gestellt werden. Achten Sie darauf, dass der CDPlayer waagrecht stehen. Die Transportschrauben an der Unterseite des Gehäuses und im CD-Fach (CDS3) müssen vor dem Gebrauch halten und bei zukünftigen Transporten wieder eingeschraubt werden. Die Transportschrauben dürfen nicht in anderen Naim-Produkten verwendet werden. Nachdem Sie die Transportschrauben halten haben, sollenn Sie den CD-Player nicht kippen.

Der CDS3 besteht als Stromversorgung das Netzeil XPS. Das XPS wird mittels eines „Burndy“-Kabels an den CDS3 angeschlossen. Achten Sie beim Anschlieben darauf, dass die Stecker des „Burndy“-Kabels fest sitzen und die Drehverriegelungen einrasten. Betätigten Sie den Netzschalter an der Gerätefront des XPS, um den CD-Player einzuschalten.

6.2 Laden einer Compact Disc

Heben Sie zum Laden einer Compact Disc den Deckel des CD-Fachs an (CDS3) oderziehen Sie am Griff links an der Gerätefront, um die CD-Lade zu öffnen (CDX2 und CD5). Legen Sie die CD auf den CD-Teller und setzen Sie dann den CD-Puck auf die Spindel. Verwenden Sie keine CD-Pucks von anderen Naim-CD-Playern. HDCD®-kodierte CDs werden von den CD-Playern CDS3 und CDX2 automatisch erkannt unddekodiert; nachdem play gedrückt wird, erscheint im Display eineuge Sekunden lang „HDCD".

HDCD®, High Definition Compatible Digital® und Pacific Microsonics™ sind in den USA und/oder in anderen Ländern eingetragene Warenzeichen oder Warenzeichen von Pacific Microsonics Inc.

Das HDCD-System wird in Lizenz der Pacific Microsonics Inc. hergestellt. Dieses Produkt wird durch folgende Patente geschützt: 5479168, 5638074, 5640161, 5808574, 5838274, 5854600, 5864311 und 5872531 in den USA sowie 669114 in Australien. Weitere Patente sind angemeldet.

6.3 Bedienung des CD-Players

play: Startet die CD-Wiedergabe mit dem ersten Titel, es sei dann, es wurde ein anderer Titel ausgewählt.

stop: Stoppt die Wiedergabe und versetzt den CD-Player in den Ausgangszustand.

pause (CDS3): Unterbricht die Wiedergabe, ohne den CD-Player in den Ausgangszustand zu versetzen. Ein zweites

Betätigkeiten der pause-Taste setzen die Wiedergabe an der Stelle fort, an der sie unterbrochen wurde.

next: Wahlt den nachsten Titel an (halten Sie die Taste gedrückt, um die Titel in Schneller Folge zu durchlaufen).

previous: Wahlt den vorherigen Titel an (halten Sie die Taste gedrückt, um die Titel in schneller Folge zu durchlaufen).

display: Durchläufig die Display-Optionen Titelanzeige, Zeitanzeige und „Display aus".

Samtliche Funktionen des CD-Players können auch mit der Fernbedienung gesteuert werden.

6.4 Display und LED-Anzeigen

Das Display zeigt die Titel- und die Indexziffer an, die Zeit in Minuten und Sekunden oder eine Meldung. Links im Display befindet sich außer dem eine Reihe von LED-Anzeigen.

HDCD: Leuchtet auf, wenn eine HDCD-kodierte CD abgespielt wird (nur bei den Modellen CDS3 und CDX2).

pause: Leuchtet auf, wenn pause gewählt wurde.

time: Leuchtet auf, wenn die Zeitanzeige gewählt wurde (Gesamtspielzeit der CD oder abgelaufene Spielzeit des aktuellen Titels).

repeat: Leuchtet auf, wenn repeat ("Wiederholen") gewählt wurde.

prog: Leuchtet auf, wenn eine Titelfolge programmiert wurde.

6.5 Titelprogrammierung

Mit der prog-Taste der Fernbedienung (Modus: cd) konnen Sie eine Titelfolge programmieren. Wahlen Sie dazu mithilfe der Zifferntasten einen Titel aus und drucken Sie dann die prog-Taste; wiederholen Sie diesen Vorgang, bis die gewünschte Titelfolge komplett ist.

Mit der prog-Funktion konnen Sie auch einzeln Titel einer programmierten oder der normalen Titelfolge loschen. Halten Sie dazu die prog-Taste gedrückt, bis die prog-Anzeige im Display aufleuchtet. Wahlen Sie den zu loschenden Titel mithilfe der Zifferntasten aus und drucken Sie dann die prog-Taste; wiederholen Sie den Vorgang für alle Titel, die Sie aus der Titelfolge loschen wollen.

Sie können sich die Reihenfolge der programmierten Titel jederzeit anzeigen setzen. Drücken Sie dazu die prog-Taste; das Display durchläuft dann die ausgewählten Titel.

Um eine programmierte Titelfolge zu Löschen, halten Sie die stop-Taste gedrückt, bis die prog-Anzeige im Display erlischt.

6.6 Erweiterung durch externe Netzeleite

Die CD-Player CDX2 und CD5 können mit dem externen Netzteil XPS bzw. Flatcap 2 nachgerüstet werden.

Erweiterung des CDX2 mit einem XPS

Das XPS wird mittels eines „Burndy“-Kabels an den CDX2 angeschlossen. Schalten Sie vor dem Anschlieben sowohl das XPS als auch den CDX2 aus und entfern den Sie das Netzkabel des CDX2. Achten Sie daraufuf, dass die Stecker des „Burndy“-Kabels fest sitzen und die Drehverriegelungen einrasten. Betätigten Sie den Netzschalter an der Gerätefront des XPS, um den CD-Player einzuschalten. Nach einem kurzen Moment konnen Sie den CDX2 wie gewohnt bedieren.

Erweiterung des CD5 mit einem Flatcap 2

Das Flatcap 2 wird mittels eines 5-poligen DIN-Kabels an den CD5 angeschlossen. Schalten Sie vor dem Anschlieben sowohl das Flatcap 2 als auch den CD5 aus. Achten Sie daraufuf, dass die Stecker des DIN-Kabels fest sitzen. Betätigen Sie den Netzschalter an der Rückseite des Flatcap 2, um den CD-Player einschalten. Nach einem kurzen Moment können Sie den CD5 wie gewohnt bedieren.

6.7 Auswahlen der Ausgangsbuchsen - CDS3, CDX2

An der Geräterückseite des CDS3 und des CDX2 stehen ein Paar Cinchbuchsen zur Verfügung, das anstelle der DIN-Ausgangsbuchse verwendet werden kann.

Um die Cinchbuchsen als Ausgangsbuchsen zu konfigurieren, halten Sie die disp-Taste der Fernbedienung (Modus: cd) gedrückt, bis die prog-Anzeige blinkt. Mit weiteren Betätigungen der disp-Taste durchlaufen Sie die Kombinationsmöglichkeiten der beiden Ausgänge. Die ausgewählte Konfiguration wird im Display angezeigt. Halten Sie die disp-Taste erneut gedrückt, um den Modus für die Auswahr der Ausgangsbuchsen zu beenden.

7 Tuner

NAT 05

7.1 Antennenanschluss

Die UKW-Antennenbuchse des Tuners sollte über ein verlustarmes 75-Ohm-Koaxialkabel an eine geeignete Antenne angeschlossen sein. Gute Klangqualität kann Ihr NAT 05 nur dann bieten, wenn das Radiosignal ausreichend stark und frei von Störungen ist. Signalverträger sollen den als Notlösung verwendet werden. Wenden Sie sich an ihren Handler, wenn Sie Fragen zur Empfangsqualität in ihrer Wohngegend oder zu Antennenanlagen haben.

7.2 Tuner-Funktionen

up/down: Im freq-Modus dient die up/down-Funktion zum manuellen Einstellen der Senderfrequenz auf einen höheren bzw. niedrigeren Wert.

Im scan-Modus startet die up/down-Funktion einen Sendersuchlauf in Aufwärts- bzw. Abwärtsrichtung (d.h., der Tunerucht im UKW-Bereich den Sender mit der nachstöheren bzw. -niedrigeren Frequenz). Der Tuner stoppt den Suchlauf bei jeder Senderfrequenz, deren Signalstärke oberhalb eines voreingestellen Schwellenwertes liegt. Bei Bedarf konnen Sie die Senderfrequenz auf einen Speicherplatz legen. Wenn der Tuner beim ersten Suchlauf keine Senderfrequenzen findet, startet er automatisch einen zweiten Suchlauf mit einem niedrigeren Schwellenwert für die Signalstärke.

Im preset-Modus durchlauf die up/down-Funktion die belegten Speicherplätze in Aufwärts- bzw. Abwärtsrichtung.

mono: Legt den linken und den rechten Kanal zusammen, was bei schwachen Stereosignalen hilft, Hintergrundrauschen zu reduzieren.

mode: Wähl den freq-, scan- oder preset-Modus aus.

UKW-Senderfrequenzen können dauerhaft auf Speicherplätze gelegt werden. Um eine Senderfrequenz zu speichern, geben Sie zuerst mithilfe der Zifferntasten an der Fernbedienung die gewünschte Frequenz ein oder verwenden Sie die up/down-Funktion im freq-Modus oder im scan-Modus.

Halten Sie die prog-Taste der Fernbedienung gedrückt, bis die preset-LED blinkt und im Display „—“ angezeigt wird; der Tuner befindet sich nun im Programmiermodus. Geben Sie mithilfe der Zifferntasten an der Fernbedienung eine Speicherplatznummer ein (wenn die Nummer bereits belegt ist, zeigt das Display „—“ oder „P“ an). Halten Sie dann die prog-Taste gedrückt, um den Programmiermodus zu beenden und den Speicherplatz mit der aktuell eingestelltten Frequenz zu belegen (oder zu überschreiben). Wenn Sie den Programmiermodus beenden wollen, ohne den Speicherplatz zu belegen (oder zu überschreiben), geben Sie mithilfe der Zifferntasten „0 0“ ein.

Sie können Speicherplätze auch LOSchen. Wenn Sie einen einzelnen Speicherplatz loschen wollen, starten Sie den Programmiermodus, wahren Sie den Speicherplatz an und halten Sie die disp-Taste gedrückt. Wenn Sie alle Speicherplätze loschen wollen, starten Sie den Programmiermodus, ohne einen Speicherplatz anzuwahlen, und halten die disp-Taste gedrückt.

7.3 Display und LED-Anzeigen

Display: Zeigt die eingestellte Senderfrequenz, die angewählte Speicherplatznummer oder „—“ an; Letzteres bedeutet, dass die eingestellte Senderfrequenz keinem Speicherplatz zugewiesen ist.

stereo-LED: Zeigt an, dass ein Stereosignal empfangen wird und Stereobetrieb ausgewählt ist.

freq-LED: Zeigt an, dass der Tuner sich im freq-Modus befindet.

scan-LED: Zeigt an, dass der Tuner sich im scan-Modus befindet.

preset-LED: Zeigt an, dass der Tuner sich im preset-Modus befindet.

8 Vorstufen und NAIT-5-Vorstufensektion

Naim-Vorstufen müssen zur Stromversorgung an ein externes Netzteil oder an eine Naim-Endstufe angeschlossen werden, die einen Gleichstromausgang für die Vorstufe besitzt. Die Vorstufensektion des NAIT 5 kann entweder intern oder von einem externen Netzteil gespeist werden. In Tabelle 1 werden die Kombinationsmöglichkeiten dargestellt.

Vorstufe Stromversorgung

NAC 552	nur über NAC 552PS
NAC 252	nur über Supercap
NAC 282	über Supercap, Hi-Cap oder Flatcap 2; über Endstufe NAP 200 oder NAP 150
NAC 202	über Supercap, Hi-Cap oder Flatcap 2; über Endstufe NAP 200 oder NAP 150
NAC 112	über Supercap, Hi-Cap oder Flatcap 2; über Endstufe NAP 200 oder NAP 150
NAIT 5	intern oder über Supercap, Hi-Cap oder Flatcap 2

8.2 Transportschrauben

An der Unterseite der Vorstufe NAC 552 sind vier Transportschrauben angebracht, die vor dem Gebrauch halten und bei zukünftigen Transporten wieder eingeschraubt werden müssen. Die Transportschrauben dürfen nicht in anderen Naim-Produkten verwendet werden. Nachdem Sie die Transportschrauben halten sie die NAC 552 nicht kippen.

8.3 Auswahlen des Eingangs/Record-Signals

Mit den Eingangswahltasten konnen Sie auswahlen, welches Quellensignal zur Endstufe und zu den Lautsprechn geleitet wird. Die Vorstufen NAC 552, NAC 252 und NAC 282 besitzen eine zweite Reihe von Tasten; mit diesen Record-Tasten konnen Sie unabhängig von der

zum Abhören gewährten Quelle festlegen, welche Quellensignal an die Record-Ausgabe geleitet wird. Sie können die Record-Tasten sperren oder entsperren, indem Sie die Eingangs-mono-Taste viernal in rascher Folge betätigten.

8.4 Programmierbare Funktionen

Naim-Vorstufen besitzen eine Reihe von programmierbaren Funktionen, die in den Abschnitten 8.5 bis 8.10 erlautert werden. Um diese Funktionen zu aktivieren und konfigurieren, muss die Vorstufe in den Programmiermodus geschlossen werden.

Um den Programmiermodus zu starten, halten Sie die prog-Taste der Fernbedienung gedrückt (Modus: preamp), bis die LED-Anzeige des Lautstärkereglers blinkt. Wenn Sie innerhalb von fünf Minuten keine Taste betätigten, kehrt die Vorstufe wieder in den normalen Betriebsmodus darüber.

Um den Programmiermodus zu beenden, halten Sie die prog-Taste der Fernbedienung gedrückt, bis die LED-Anzeige des Lautstärkereglers aufhört zu blinken.

8.5 Eingangskonfiguration - NAC 552

Jede der sechs Eingangswahltasten an der NAC 552 kann so konfiguriert werden, dass sie jedem beliebigen Stereo-Eingang an der Geräterückseite auswählt. Wenn eine Eingangswahltaste gedrückt wird, zeigt eine LED an der Geräterückseite an, welche Eingangsbuchse dieser Tastesugewiesen ist.

Um einer Eingangswahltaste eine neue Eingangsbuchse zuzuweisen, betätigten Sie die Taste und wahlen Sie dann mithilfe der Record-mute-Taste und der Record-mono-Taste eine neue Eingangsbuchse aus. Wenn die Eingangsbuchse bereits einer Eingangswahltaste zugewiesen ist, blinking die LED oberhalb der Buchse. Es ist möglich, eine Eingangsbuchse mehreren Eingangswahltasten zuzuweisen.

Sie können Eingänge auch mithilfe der Record-mute-Taste und der Record mono-Taste der Fernbedienung (Modus: preamp) konfigurieren.

8.6 Eingangskonfiguration - NAC 252, NAC 282 und NAC 202

Die Vorstufen NAC 252, NAC 282 und NAC 202 besitzen sechs DIN-Eingangsbuchsen und zwei Paar Cinch-Eingangsbuchsen. Den Eingangswahltasten cd und aux 2 istwerkseitig jeweils eine DIN-Buchse zugewiesen; beiden Tasten kann jeder anstelle der DIN-Buchse ein Cinchbuchsenpaar zugewiesen werden.

Um der Eingangswahltaste cd das entsprechende Cinchbuchsenpaar zuzuweisen oder diese Zuweisung rückgangig zu machen, halten Sie die Zifferntaste 1 der

Fernbedienung (Modus: preamp) gedrück. Um der Eingangswahltaste aux 2 das entsprechende Cinchbuchsenpaar zuzuweisen oder diese Zuweisung rückgangig zu machen, halten Sie die Zifferntaste 6 der Fernbedienung (Modus: preamp) gedrück. Anstelle der Zifferntasten konnen Sie auch die entsprechende Eingangswahltaste (cd oder aux 2) verwenden. Die Eingangswahltaste blinkt dreimal, wenn Sie als Quelle das Cinchbuchsenpaar konfiguriert haben, und einmal, wenn Sie die DIN-Buchse konfiguriert haben.

8.7 Automatische Eingangswahl

Naim-Vorstufen können so konfiguriert werden, dass sie automatisch auf einen bestimmten Eingang schalten, sobald eine der Fernbedienungstasten für die entsprechende Quelle betätig wird. Wenn beispielsweise der Tuner-Eingang ausgewähl ist und an der Fernbedienung die play-Taste (für den CD-Player) betätig wird, schaltet die Vorstufe automatisch auf den CD-Eingang um. Bei den Vorstufen NAC 552, NAC 252, NAC 282 und NAC 202 kann die automatische Eingangswahl für jeder beliebige Kombination der Eingangswahltasten cd, tuner und av konfiguriert werden; bei der Vorstufe NAC 112 und dem Vollverträker NAIT 5 gilt sie für alle drei genannten Eingangswahltasten.

Die Eingangs-mono-Taste (mon-Taste bei NAC 202, NAC 112 und NAIT 5) leuchtet auf, wenn die automatische Eingangswahl aktiviert ist. Bei den Vorstufen NAC 552, NAC 252, NAC 282 und NAC 202 können Sie diese Funktion aktivieren, indem Sie die mono-Taste zweimal drücken, und bei der NAC 112 und dem NAIT 5, indem Sie die mono-Taste der Fernbedienung gedrückt halten. Wiederholen Sie diesen Vorgang, um die Funktion zu deaktivieren.

Bei den Vorstufen NAC 552, NAC 252, NAC 282 und NAC 202 können Sie auswahlen, für welche Kombination von Eingängen die automatische Eingangswahl gelten soll. Betätigten Sie dazu bei aktivierter automatischer Eingangswahl die Eingangs-mono-Taste; die aktuell konfigurierten Eingangswahltasten leuchten kurz auf. Mit weiteren Betätigungen der Eingangs-mono-Taste durchlaufen Sie die Kombinationsmöglichkeiten der Eingänge cd, tuner und av einschließlich der Deaktivierung der Funktion (Eingangswahltasten cd, tuner und av nicht beleucht).

Sie können die automatische Eingangswahl auch mithilfe der mono-Taste der Fernbedienung Flash oder der monTaste der Fernbedienung NARCOM 3 konfigurieren.

Mit der Unity-Gain-Funktion kann man einen AV-Prozessor die Lautstärke-Regelung von Signalen übernehmen setzen, die an bestimmten Eingängen der Vorstufe anliegen. Diese Funktion kann bei der Vorstufe NAC 552 für die Eingangsbuchsen 4 und 5 genutzt werden (welchen Eingangswahllasten dies entspricht, hangt von der Eingangskconfiguration ab); bei allen anderen Vorstufen kann sie nur für den av-Eingang genutzt werden.

Die Eingangs-mute-Taste an der Gerätefront leuchtet auf, wenn Unity Gain aktiviert ist. Bei den Vorstufen NAC 552, NAC 252, NAC 282 und NAC 202 können Sie diese Funktion aktivieren, indem Sie die Eingangs-mute-Taste zweimal drücken, und bei der NAC 112 und dem NAIT 5, indem Sie die mute-Taste der Fernbedienung gedrück halten. Wiederholen Sie diesen Vorgang, um die Funktion zu deaktivieren.

Bei der Vorstufe NAC 552 können Sie außer dem auswahlen, für welche Kombination von Eingängen Unity Gain aktiviert werden soll. Betätigten Sie dazu bei aktiviertem Unity Gain die Eingangs-mute-Taste; die aktuell konfigurierten Eingangswahltasten leuchten kurz auf. Mit weiteren Betätigungen der Eingangs-mute-Taste durchlaufen Sie die Kombinationsmöglichkeiten der Eingänge 4 und 5 einschließlich der Deaktivierung der Funktion. An den ausgewählten Eingängen wird Unity Gain aktiviert.

Sie können Unity Gain auch mithilfe der mute-Taste der Fernbedienung konfigurieren. Die Funktion wird erst beim Verlassen des Programmiermodus aktiviert.

Hinweis: Bei der Verwendung von Unity Gain ist Vorsicht geboten, da die Lautstärkeregelung der Vorstufe umgangen wird. Wenn Sie einen Eingang mit aktivem Unity Gain auswahlen, wird die Lautstärke- und Balance-Regelung der Vorstufe umgangen und die Drehschalter-LEDs erlösen. In thisum Zustand blinken die Drehschalter-LEDs, wenn Sie versuchen, über die Fernbedienung die Lautstärke oder die Balance der Vorstufe zu regeln. Zur zusätzlichen Sicherheit gegen ungewolte Lautstärkesprüge wird ein an der NAC 552 konfiguriertes Unity Gain deaktiviert, wenn Sie die Eingangskonfiguration der Vorstufe ändern.

8.9 Lautstärkeangleichung

Die NAC 112 und der NAIT 5 besitzen eine Funktion zum Angleichen der Ausgangslautstärken verschiedener Quellenkomponenten.

Um die Lautstärken der einzelnen Eingänge einander anzugleichen, stellen Sie zuerst eine angenehme Lautstärke für die lausteste Quelle ein (meistens ist dies der CD-Player). Starten Sie nun den Programmiermodus.

Wahlen Sie einen anderen Eingang aus und gleichen Sie, ohn mithilfe der beiden Lautstärketasten an den zuerst gewährten Eingang an; der Lautstärkeregler dreht sich während des Angleichvorgangs nicht. Wiederholen Sie这群 Vorgang bei Bedarf für alle anderen Eingänge.

8.10 Werkseinstellungen

Um die Werkseinstellungen für die programmierbaren Funktionen wiederherzustellen, halten Sie bei aktiviertem Programmiermodus die disp-Taste der Fernbedienung gedrück (Modus: preamp). Die Vorstufe stellt die Werkseinstellungen wieder her und beendet automatisch den Programmiermodus.

8.11 Balance-Regelung - NAC 202, NAC 112 und NAIT 5

Die Balance-Regelung ist vollelektronisch und kann nur mithilfe der bal-Tasten der Fernbedienung justiert werden. Die Balance-Einstellung zentriert sich automatisch, sobald sie sich dem Mittelpunkt nähert; die LED-Anzeige des Lautstärkereglers blinkt, um dies anzuzeigen. Um die Balance nach dem Zentrieren neu zu justieren, müssen Sie eine der bal-Tasten der Fernbedienung loslassen und ernut betätigten.

8.12 Tastenbeleuchting

Die Tastenbeleuchtung an der Gerätefront der Vorstufen NAC 552, NAC 252, NAC 282 und NAC 202 kann ausgeschelt werden. Drücken Sie dazu die disp-Taste der Fernbedienung (Modus: preamp). In thisem Zustand leuchtet die Tastenbeleuchtung bei jeder Betätigung einer Gerätefront- oder Fernbedienungstaste nur kurz auf. Drücken Sie erneut auf die disp-Taste, um die Tastenbeleuchtung wieder einzuschalten.

9 Endstufen und NAIT-5-Endstufensektion

Eine der Naim-Endstufen sind sehr schwer –itte beachten Sie dies, wenn Sie die Endstufen transportieren oder umstellen. Stellen Sie sicher, dass die Unterlage für das entsprechende Gewicht ausgelegt ist.

Endstufen sollen den prinzipiell nicht auf Teppiche gestellt werden. Insbesondere bei den Endstufen NAP 500 und NAP 300 sollen Sie darauf auf achten, dass die oberen und unteren Luftungsschlitze nicht verdeckt sind.

Endstufen sollenen erst dann angeschlossen und eingeschaltet werden, wenn sie an ihrem endgültigen Standort stehen. Schalten Sie zuerst die Quellengeräte und die Vorstufe ein, bevor Sie die Endstufe(n) einschalten. Die NAP 500 und die NAP 300 werden über den Netzschalter des dazugehörigen Netzeils eingeschaltet.

9.2 Anschlüsse

Ungeachtet anderer verwendeter Komponenten sollen den Netzanschlüsse von Endstufen stets mit der Netzerde verbunden sein. Es werden darauf lediglich das Gehäuse und die Transformatorabschirmung geerdet; die Signalmasse ist von der Netzerde abgekoppelt.

Zum Anschlieben von Laufsprechern sollen den Sie Naim-Audio-Laufsprecherkabel verwenden. Im Lieferumfang von Naim-Endstufen sind spezielle Naim-Audio-Stecker zum Konfektionieren von Laufsprecherkabeln enthalten. VERWENDEN SIE ZUR EINHALTUNG EUROPÄISCHER SICHERHEITSVORSCHRIFTEN AUSSCHLIESSLICH DIESE STECKER.

DIE VERWENDUNG SO GENANNTER „HIGH DEFINITION“-KABEL ODER SONSTIGER SPEZIELTER LAUTSPRECHER-KABEL KANN ZUR BESCHÄDIGUNG DER ENDSTufe Führen.

Hinweis: Beide Kanäle der NAP 500 sind als Brückenverträger ausgeführrt, so dass an keinem der Laufsprecherausgänge (weder + noch -) ein Massepotenzial anliegt. Aus thisem Grund sollenn Sie an die Endstufe keine netzbetriebenen Geräte ohne definierte Masse anschließen (z.B. elektrostatische Laufsprecher, Subwoofer oder Kopfhörerverträger). Wenden Sie sich im Zweifelsfall an ihren Handl.

9.3 Schutz

Wenn der Wärmeableiter einer Endstufe eine Temperatur von 70^ erreicht – aufgrund längeren Betriebs bei hoher Lautstärke oder mangelnden Luftaustauschs – wird die Signalausgabe unterbrochen und der Lüfter (NAP 500 und NAP 300) lauft solange mit voller Geschwindigkeit, bis der Wärmeleiter sich abgekühlt hat. Dies kann bis zu 45 Minuten dauern. Die Endstufe muss in thisem Fall nicht ausgeschaltet werden; es ist jeder ratsam, die Vorstufe stummzuschalten oder eine geringe Lautstärke einzustellen, um einen ungewonnen Lautstärkesprung beim Wiedereinschalten der Endstufe zu vermeiden.

WENN DER WÄRMESCHUTZ DER ENDSTUFE EINSETZT, LIEGT DIES IN DEN MEISTEN FällEN AN ZU LANGEM BETRIEB BEI ZU HOHER LAUTSTARKE. DIE LAUTSTARKE SOLLTE IN SOLCHEN FällEN REDUZIERT WERDEN, DA DIE LAUTSPRECHER SONST BESCHÄDIGT WERDEN KÖNNEN.

10 Fernbedienung

Flash

Die Fernbedienung Flash steuert alle Vorstufen, CD-Player und Speicherplatz-Tuner von Naim sowie den AV-Prozessor AV2. Sie wird unter Umständen auch für zukünftig erhältliche Naim-Quellen verwendet werden konnen. Weitere Informationen erhalten Sie von Ihr Händler oder der für Ihr Land zuständigen Vertriebsgesellschaft.

Bevor Sie die Flash verwenden können, müssen Sie die Batterien einlagen. Entfernen Sie dazu den Batteriefachdeckel mithilfe des mitgelieferten Stiftschlusses und schiben Sie die vier AAA-Batterien in das Batteriefach; achten Sie bereits auf die korrekte Polung. Schrauben Sie den Batteriefachdeckel wieder an das Gehäuse (die Schraube solte nicht zu fest angezogen werden). Die Fernbedienung ist nun betriebsbereit. Die Flash schaltet sich zehn Sekunden nach der letzten Benutzung automatisch aus. Sie schaltet sich sofort wieder ein, wenn sie bewegt oder eine der Tasten betätig wird.

10.1 Bedienung der Flash

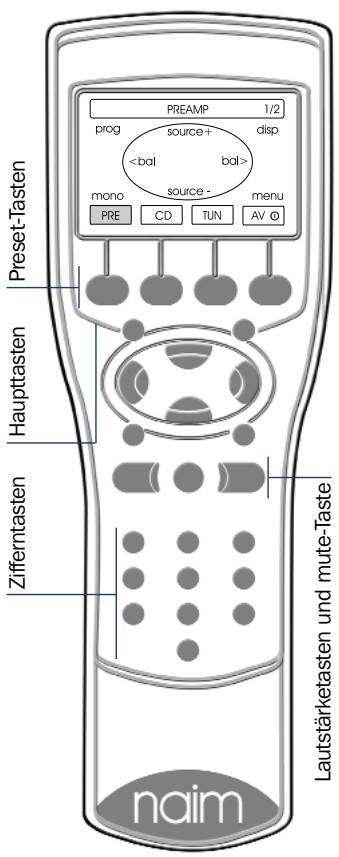

Unterhalb des Flash-Displays befinden sich vier Preset-Tasten, mit denen Sie den zu steuernden Komponententyp auswahlen konnen. Am unteren Displayrand wird angezeigt, welcheher Modus (welcher Komponententyp) ausgewählt ist.

Das Display, die acht Haupttasten und die Zifferntasten konfigurieren sich für jeder Preset-Taste neu. Die Preset-Taste AV weckt auch den AV-Prozessor (wenn vorhanden) aus dem Standby. Halten Sie die Taste gedrückt, um den AV-Prozessor wieder auf Standby zu schalten.

Das Display stellt für jeder Komponententyp die acht Hauptstaten und ihre Funktionen dar.

Unabhängig vom gewählten Komponententyp können Sie jederzeit die Lautstärketasten und die mute-Taste verwenden, um die Lautstärke der Vorstufe oder des AV-Prozessors zu steuern bzw. die Komponente stummzuschalten.

Fernbedienungen

Die Modi PRE, CD und AV besitzen mehrere „Display-Seiten" (für den Modus TUN genegt eine). Auf der ersten Seite jedem Modus setzen sich die am haufigsten benötigten Funktionen steuern, auf den Folgeseiten die seltener benötigten.

Auf die zweite und dritte Seite jeges Modus konnen Sie zugreifen, indem Sie die entsprechende Preset-Taste drücken. Oben rechts im Display wird angezeigt, welche Seite ausgewählt ist. Die meisten Funktionen der Hauptstaten erklaren sich von selbst. Die weniger intuitiv zu steuernden Funktionen werden in den folgenden Abschnitten erklär.

10.2 Tastenfunktionen

PRE (Vorstufen-Modus)

Seite 1 von 2

mono: Legt den linken und den rechten Kanal zusammen. Bei Vorstufen, die keine Monoschaltung besitzen, aktiviert die mono-Taste die Tape-Monitor-Funktion.

menu: Startet eine Flash-Setup-Seite zum Auswahlen von Quellenbezeichnungen und zum Ändern von Display-Einstellungen. Ermöglicht außer dem den Zugriff auf das RC5-Setup des AV-Prozessors AV2.

Zifferntasten: Wahlen Vorstufeneingänge direkt aus.

Seite 2 von 2

Die Funktionen der Haupttasten auf Seite 2 sind dieselben wie auf Seite 1. Bei entsprechend ausgerüsteten Vorstufen dient Seite 2 jedoch zum Steuern der Record-Funktionen.

CD (CD-Player-Modus)

Seite 1 von 2

Zifferntasten: Wahlen CD-Titel direkt aus.

Seite 2 von 2

Die Funktionen der Hauptstaten- und der Zifferntasten auf Seite 2 sind dieselben wie auf Seite 1. Seite 2 ermöglicht jedoch auch den Zugriff auf die Titelprogrammierung und die Wiederholfunktion.

prog: Startet den Modus für die Titelprogrammierung.

rep: Wiederholt die CD oder die programmierten Titel.

TUN (Tuner-Modus)

Seite 1 von 1

mode: Wähl den freq-, scan- oder preset-Modus aus.

up/down: Stellt abhängig vom gewährten Tuner-Modus die Senderfrequenz auf einen higheren bzw. niedrigeren Wert ein (freq-Modus), startet einen Sendersuchlauf in Aufwärts-bzw. Abwärtsrichtung (scan-Modus) oder wählt den nachsteheren bzw. -niedrigeren Speicherplatz aus (preset-Modus).

prog: Startet den Programmiermodus zum Belegen von Speicherplätzen.

disp: Schaltet das Tuner-Display ein oder aus.

Zifferntasten: Wahlen Speicherplätze direkt aus.

AV (AV-Prozessor-Modus)

Seite 1 von 3

osd: Schaltet den OSD-Modus (On-Screen-Display) ein oder aus.

disp: Schaltet das AV-Prozessor-Display ein oder aus.

midn: Schaltet den Midnight-Modus ein oder aus.

menu: Ermöglicht im OSD-Modus den Zugriff auf Setup-Modi und zusätzliche Audiofunktionen.

Zifferntasten: Wahlen AV-Prozessor-Eingänge direkt aus.

Seite 2 von 3

Die Funktionen der Haupttasten auf Seite 2 sind dieselben wie auf Seite 1. Die Funktionen der Zifferntasten auf Seite 2 erfolgen, aber nicht mehr relevant.

Seite 3 von 3

up: Wahl den{nachsten AV-Setup-Parameter aus oder bewegt den OSD-Cursor nach oben.

down: Wahl den vorherigen AV-Setup-Parameter aus oder bewegt den OSD-Cursor nach unten.

left: Wahlt den vorherigen Parameterwert aus oder bewegt den OSD-Cursor nach links.

right: Wahlt den{nachsten Parameterwert aus oder bewegt den OSD-Cursor nach rechts.

input: Startet das Eingangs-Setup des AV-Prozessors.

spkr: Startet das Lautsprecher-Setup des AV-Prozessors.

enter: Bestätigt im OSD-Modus die Auswahl einer Option.

clear: Verwirft im OSD-Modus die Auswahl einer Option.

Zifferntasten: Keine Funktionen.

11 Fernbedienung

NARCOM 3

Die Fernbedienung NARCOM 3 steuert alle Vorstufen, CD-Player und Speicherplatz-Tuner von Naim. Der AV-Prozessor AV2 kann nur mit der Fernbedienung Flash oder der Fernbedienung NARCOM AV gesteuert werden.

Bevor Sie die NARCOM 3 verwenden können, müssen Sie die Batterien einlagen. Entfernen Sie dazu den Batteriefachdeckel und schiben Sie die vier AAA-Batterien in das Batteriefach; achten Sie darauf auf die korrekte Polung. Setzen Sie den Batteriefachdeckel wieder ein. Die Fernbedienung ist nun betriebsbereit.

11.1 Bedienung der NARCOM 3

Die NARCOM 3 besitzdt drei Arten von Tasten: Komponenten-Tasten, Universaltasten und Dialogtasten.

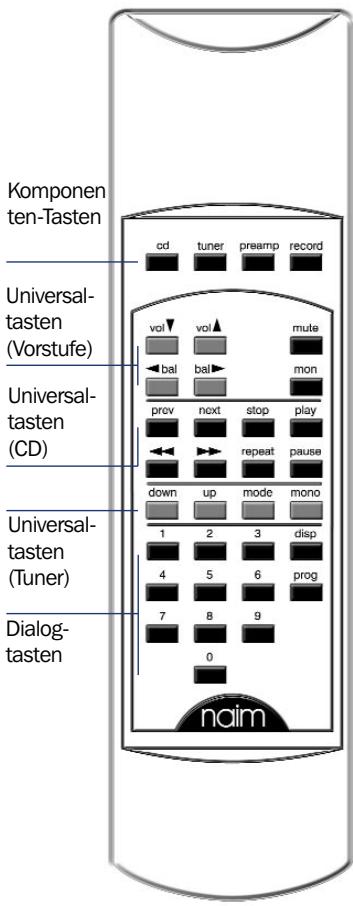

11.2 Komponenten-Tasten

Die Komponenten-Tasten legen entsprechend dem zu steuernden Komponententyp (CD-Player, Tuner, Vorstufe, Vorstufe mit Record-Funktion) fest, mit welchen Funktionen die Dialogtasten belegt werden.

cd: Belegt die Dialogtasten mit Funktionen, die der Steuerung eines CD-Players dieren.

tuner: Belegt die Dialogtasten mit Funktionen, die der Steuerung eines Tuners dienen.

preamp: Belegt die Dialogtasten mit Funktionen, die der Steuerung eines Vollverständkers oder einer Vorstufe davon.

record: Beegt die Dialogtasten mit Funktionen, die der Steuerung der Record-Funktionen einer entsprechend ausgerüsteten Vorstufe dieren.

11.3 Universaltasten

Die Universaltasten steuern Funktionen, die nicht von den Komponenten-Tasten abhängen. Die Funktionen der weitere Universaltasten erklärren sich von selbst. Die weniger intuitiv zu steuernden Funktionen werden in den folgenden Abschnitten erklärart.

Vorstufe

mon: Abhängig vom Vorstufentyp aktiviert die mon-Taste die Tape-Monitor-Funktion oder die Monoschaltung.

Tuner

mode: Wähl den freq-, scan- oder preset-Modus aus.

up/down: Stellt abhängig vom gewährten Tuner-Modus die Senderfrequenz auf einen higheren bzw. niedrigeren Wert (freq-Modus), startet einen Sendersuchlauf in Aufwärts-bzw. Abwärtsrichtung (scan-Modus) oder wählt den nachsthöheren bzw. -niedrigeren Speicherplatz aus (preset-Modus).

11.4 Dialogtasten

Die Dialogtasten erfüllen abhängig vom gewählten Komponententyp unterschiedliche Funktionen.

Zifferntasten: Im preamp-Modus wahlen die Zifferntasten Vorstufeneingänge aus, im cd-Modus CD-Titel, im tuner-Modus Speicherplätze oder die Senderfrequenz und im record-Modus (bei entsprechend ausgerüsteten Vorstufen) Record-Eingänge.

prog: Erfüllt im preamp-Modus abhängig vom Vorstufentyp unterschiedliche Funktionen.

disp: Im preamp-Modus schaltet die disp-Taste die Tastenbeleuchting ein bzw. aus (außer bei den Modellen NAC 112 und NAIT 5). Im cd-Modus durchläuft die disp-Taste folgende Optionen: Titelanzeige (time-LED aus), Zeitanzeige (time-LED an) und „Display aus". Im tuner-Modus durchläuft die disp-Taste folgende Optionen: Anzeige der Senderfrequenz (freq-LED an), Speicherplatzanzeige (freq-LED aus) und „Display aus".

Introduction

8.7 Automatische ingangsschakeling

Deutschland (Österreich)

music line Vertriebs GmbH

Hainbuchenweg 14-18

21224 Rosengarten

Deutschland

Tel: [phone]

Fax: [phone]

E-mail: [e-mail]
