GEBRUIKSAANWIJZING RB-951 MK II ROTEL

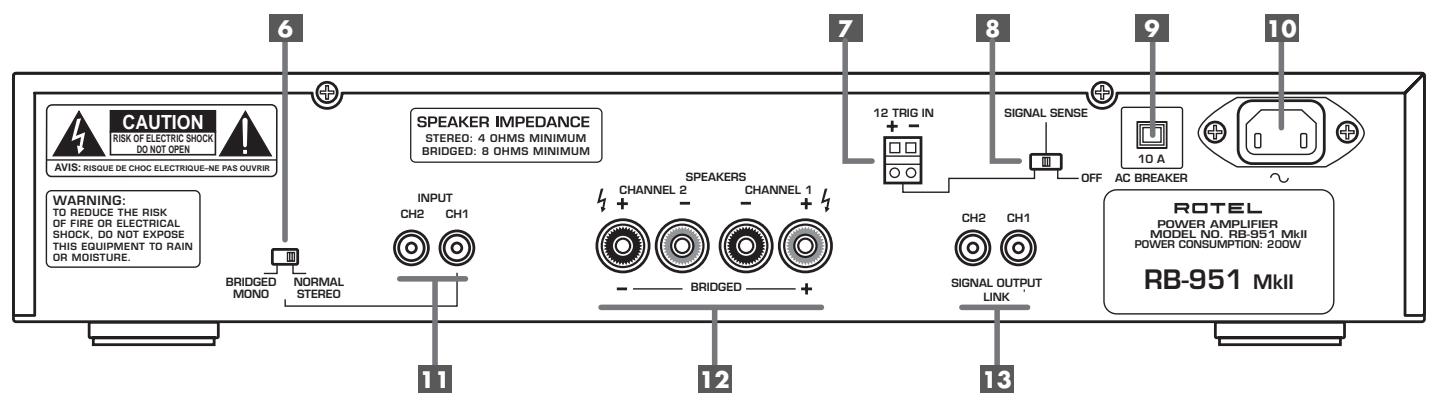

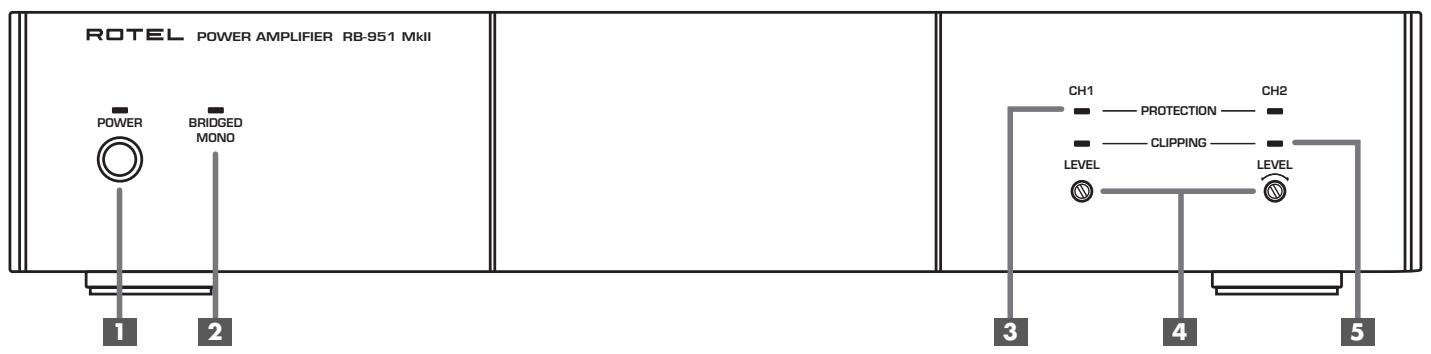

De bedieningsorganen, aansluitingen en interne doorverbindingen

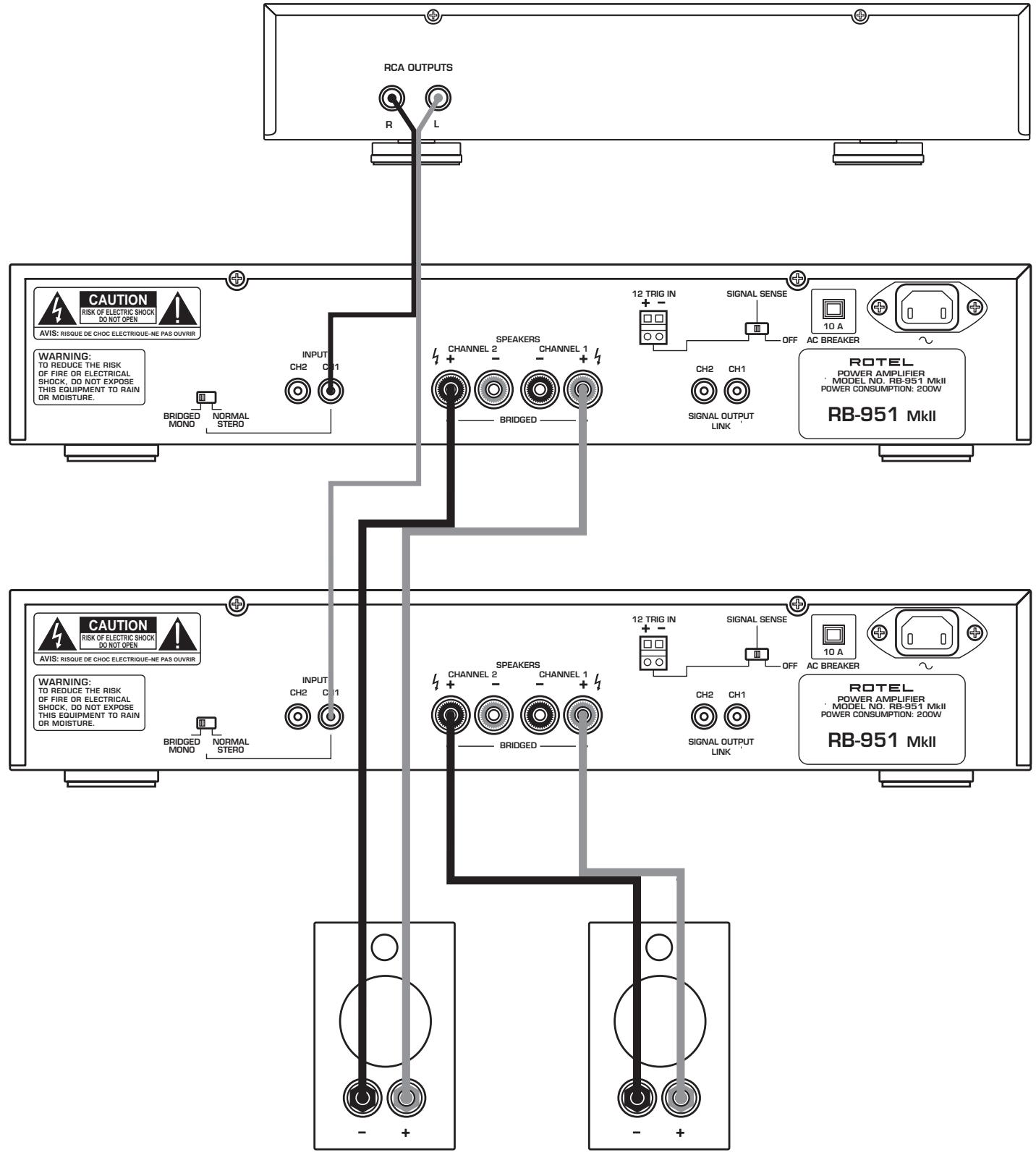

De ingangsansluitingen en luidsprekerverbindingen (in gebrugde situatie)

PREAMPLIFIER · PREAMPLIFICATEUR · VORVERSTÄRKER · PREAMPLIFICATORE · PREAMPLIFICATOR · VOORVERSTERKER

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

Om het risico op elektrische schokken of brand te vermijden: zorg dat het apparaat Niet nat worden. Verwijder de kast Niet: er bevinden zich in het apparaat geen bedieningsorganen. Indien nodig waarschuw een bevoegd technicus!

Om het risico op elektrische schokken te voorkomen: laut het apparaat gesloten. Ledere reparatie dient door een gekwalificeerde technicus verricht te worden.

Lees de gehele gebruiksaanwijzing. Voordat u met het apparaat gaat werkken is het van groot belang dat u weet hoe u ermee om要去 gaan en dat zo veilig möglichk. Bewaar deze gebruiksaanwijzing op een plek, die u zich na verloop vanijd nog weet te herinneren.

De waarschuwingen op het apparatoat en in de gebruiksaanwijzing zichen belangrijk, sla ze Niet in de wind.

Als het apparaat vuil worden, stof het dan af met een zachte droge doek, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook.

Het apparaat moet dusdanig gebrukt worden, dat een behoorlijke koeling Niet in het gedrang komt. Voorbeeldjes: Gebruik het apparaat Niet op bed, sofa, plaid of andere onregelmatieg oppervlakken, waardoor de ventilatiegaten geblokkeerd zonden+kunnen worden. Ook het inbouwen in een te kleine ruimte kan een voldende koeling in de weg staan, zorg dan ook voor een ruimte boven de versterker van zo'n 10 cm.

Het apparaat moet verre gehonden worden van warmtebronnen zoals: radiatoren en kachels, maar ook versterkers.

Het apparaat mag alleen aangesloten worden op het voltage Zoals aangegeven op de achterkant, in dit geval 220 - 240 Volts 50 Hz.

Het apparaat dient alleen aangesloten te worden met de biigeleverde netkabel, of een soortgelijke.

Maatregelen dienen genomen te worden, die de aarding en polarisatie van het apparaat Niet te Niet doen. Gebruik vooral geen verlengsnoeren.

De lichtnetkabel dient zo neergelegd te worden, dat er niet op getrapt kan worden of geklemd kan worden door scherpe voorwerpen. Vooral de aansluitpunten zijn belangrijk: de aansluiting in de wandcontactdoos en waar waar de kabel het apparaat binnengaat.

Wanner het apparaat voor langere fictid Niet in gebruik is, dient de lichtnetkabel ut het lichtnet verwijderd te zich.

Het apparaat zal in service gevegen要去en worden wonneer een van de volgende situaties zich Voordoet:

• Wanneer het netsnoer en/of steker beschadigd zijn.
• Wonneer er toch voorwerpen/vloeistof in het apparaat verecht zichen gekommen.
• Als het appararat in de regen heeft gestaan.
• Als het apparaat Niet normal functioneert of een duidelijk afwijkend gedrag vertoont..
• Wonneer het apparaat gezallen is en/of de kast beschadigd is.

Plaats het apparaat op een vaste, vlakke en stevige ondergrond.
Plaats hem Niet op een verrijdbare wagen die gemakkelijk om kan vallen.

Contents

1: De bedieningsorganen, aansluitingen en interne doorverbindungen 2
2: De ingangsaansluitingen en luidsprekerverbindingen (in stereo of parallel mono) 3
3: De ingangsaansluitingen en luidsprekerverbindingen (in gebrugde situatie) 4

Wij van Rotel 38
Aandeslag met 38
Watkunnenwemet 39
Een paar voorzorgsmaatregelen 39
Een plek voor 39
Het aansluiten op het lichtnet en de bediening 39
De lichtnetaansluiting 8 39
De aan/uitschakelaar met bijbehorende indicator 39
De automatische aan/uit schakeling 8 39
De 12V. aanschakelingang 39
De circuitonderbreker 9 39
De beveiligingsindicatoren 3 40
De stereo/mono schakelkeuze 40
De brugschakelaar 6 en de waar bij behorende aanduiding 2 40

Het aansluten van de ingangen 40
De ingangsverbindingen 11 40
De niveau regelaars 4 40
De klip individoren 5 40
De directe uitgangen van het ingangssignaal 13 40
Luidsprekers 41
De luidsprekerkeuze 41
De luidsprekkerkabelkeuze 41
Alles in fase 41
Het aansluiten van de luidsprekers 12 41
De diverse möglichkheden van de interne doorverbindingen 41
Het overbruggen van de volumeregelaars (S603 en S604) 42
De ingangsgevoeligheids-installingen (S605 en S606) 42
Het instellen van de parallel mono weergavewijze (S602 en P1/P3) 42
Wat te doen bij problemen? 42
De lichtnet-indicator werkt nicht 42
Hij geeft geen geluid 42
De beveiligingsindicatorlicht op 42
Technische gegevens 43

Wij van Rotel

Het is alweer meer dan 40aar geleden dat een familie met een gespassioneerde betrokkenheid bij muziek besloot om zelf geluidsapparatuur van onberispelijke kwaliteit te gaan vervaardigen onder de naam Rotel. Door de loop der jaren heen is die passie gebleven en het familiedoel om audiofielen en muziekliefhebbers voor aantrekkelijke prijzen topkwaliteit te bieden worden door iedere Rotel-employe gesteund.

De technici werk den als een hectt team al tweakend en luisterend totdat ieder niewu produit dat muzikale niveau heeft bereikt dat hun bij de aanvang voor ogen stond. Zij worden volkomen vrijgelaten in hun keuze van componenten, waar ze ook van de wereld vandaan要去en+komen. In Rotel apparatuur kurz u condensatoren vinden ut Duitsland en England of half geleidersuit Amerika en Japan, terwijl de ringkerntransformatoren in eigenuis worden vervaardigd.

Onze goede reputatie werk gevestigd door honderden waarderende testrapporten en vele ons bij de les: het vervaardigen van muzikale, betrouwbare en betaalbare apparatuur.

Door de aanschaf van dit produit Danken wij u voor het vertrouwen in ons gesteld en wensen wij u er veel en langdurig plezier mee.

Aan de slag met

Wij danken u voor de aankoop van onsze RB-951Mkll eindversterker. Wij zich ervan overtuigd, dat de muziek d.m.v. deze RB-951Mkll ten gehore gebracht, voor u een jarenlange bron van plezier zal�.

De RB-951Mkll is een moderne twee-kanaals eindversterker. Discrete uitgangs-trappen, een grote voedingshuishouding uitgerust met een ringkerntransformator, eerste klas onderdelen en natuurlijk Rotel's "Balanced Design" concept garanderen een superbe geluidskwaliteit. En z^ capaciteit veel stroom te konnen leveren maar hem tot een perfecte maat voor de moeilijkste luidspreker.

Wat+kunnenwe met

• Normaal stereo gebruik en geschakeld als gebrugde mono eindversterker (schakelaar op de achechterkant).
• Optioneel ook als parallel mono geschakelde eindversterker te schakelen bij gebruik met luidsprekercombinations met een zeer lage impedantie. (Vergt wijziging van interne bedradingen.)
• Naar verkiezing kan de versterker met de hand, automatisch of met een 12 volt puls aan/uit gezet worden.
• Ingangsgevoeligheidsinstelling op de voorkant.
• Beveiligingscircuit met aanduiding op de voorkant.
• Klipindicatie op de Voorkant

Een paar voorzorgsmaatregelen

Leest u vooral goed de gebruiksaanwijzing. Er staat behalte over het installereren en de bediening, belangrijke informatie in over de verschillende manieren waarop u de RB-951Mkll in uw installmentie kan inpassen alsmede algemene richtlijnen om het maximaleuit uw audio-installatie te halen. Mocht u, ondanks once pogingen om het u zo duidelijk möglich te make, toch nog vragen hebben aarzel dan Niet om met uw Rotel dealer contact op te nemen hij heeft vast en zeker de antwoorden.

Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wanner het apparaat opgestuurd要去 worden voor reparatie, want er is geen betere bescherming tijdens transport dan zich eigendoes.

Wanner u van de ongelofelijk lange garantie van 5aar wilt genieten moet u wel even uw garantiebewijs invullen, door uw dealer lately afstempelen, een deel opsturen maar de importeur en uw deel goed bewaren bij denota van uw leverancier.

Een plek voor

De RB-951Mkll kan behoorlijk warm worden. De koelribben en de ventilatieopeningen zijn erECHter voor om deze hitte adequaat af te afvoeren. Die ventilatie-openingen aan de bovenkant要去en vrijzij+zijn en de hele versterker要去en ruimte van ongeveer 10cm. om zich hebben. Alleen onder deze omstandigheden kan de koeling goed+zijn werk

doen. Gebruik uw gezonde verstand wanner u een plek zoekt voor de RB-951Mkll. Controller of de plank waarop of het meubel waarin u hem zet het gewicht wel kan torsen.

Het aansluten op hetlichtnet en de bediening

De lichtnetaansluiting 8

Wij hebben het correcte netsnoor bij de RB-951MkII gedaan. Gebruik alleen dit snoer of een perfect equivalent. Gebruik NOOIT een verlengsnoer. U Aunt een z.g. spanningsblok gebruiken,ECHTER alleen als deze geschikt is voor de hoeveelheid stroom die de RB-951MkII uit het lichtnet trekt.

Zorg dat de versterkeruitgeschakeld staat wanneer u het bijgeleverde netsnoer op de versterker en op het lichtnet aansluit.

Uw RB-951Mkll is ingesteld op het lichtnet-voltage van het land waarin hij gekocht is. In uw geval dus 230/240 volts. U kunt het ingestelde voltage controeren op de achterkant van het apparatusat.

EXTRA INFORMATIE: Mocht u ooit要去en verhuizen maar een land met een ander voltage, dan is de versterker op dat andere voltage in te stellen. Doe deze operatie Niet zich, maar LAST hem verrachten door uw Rotel leverancier. Deze handelingen zijn voor een Niet ingewijde nicht geheel van gevaar ontbloot.

Als u van plan bent om langdurig vanuis te zich, adviseren wij u uw gehele beeld en geluidsinstallatie (dus ook de RB-951Mkl) van hetlichtnet te ontkoppelen.

De aan/uitschakelaar met bijbehorende indicator

De aan/uitschakelaar vindt u links op de voorkant van de versterker onder de aanduiding "POWER". Wanner u de RB-951Mkll aan wilt zetten (of om eén van de automatische aan/uit functies te activeren) drukt u deze schakelaar in. Het lampje boven deze schakelaar gaat nu aan ten teken dat de versterker aan staat. Wanner u nu nogmaals de schakelaar indukt begrijpt u waarschijnlijk wat er gebeurt:uit dus.

De automatische aan/uit schakeling 8

U kurz op drie manieren de RB-951Mkll aan/uit zetten. Deze drie manieren kurz u kiezen met de "SIGNAL SENSE" schakelaar op de achterkant van de versterker op de onderstaande wijze:

Met deze schakelaar in de uit ("OFF") positie,kest u de RB-951Mkll middels de schakelaar "POWER" met de hand aan en uitzetten.

Met deze schakelaar in de "SIGNAL SENSING" positie, schakelt de versterker zichelf aan zoda er zich signala bevindt op de ingang. Valt het signala weg, dan schakelt de versterker zichelf na vrij这段时间 uit. De schakelaar "POWER" op de voorkant van de versterker要去 wel ingeschakeld staan anders werkt deze functie NIET.

Met deutsche schakelaar in de ^ 十 1 2 V TRIG IN" positie, wordt de versterker automatisch aangeschakeld wanneer een 12 volt signal verschijnt op de "12 TRIG IN" aansluitingen van de RB-951Mkll. Zodra dit +12V. signal verdwijnt gaat de RB-951Mkll wee uit. Ook deze autofunctie werkktECHTER Niet wanneer de "POWER" schakelaar op de voorkant van de versterker nicht is ingedrukt.

De 12V. aanschakelingang 7

Op deze schroefaansluitingen=kunt u een schakelsignaal van 12 volts aansluiten om de versterker op afstand aan en uit te{kunnen schakelen.

Om deze functie te kuren gebruiken要去 schakelaar "SIGNAL SENSE" in de linker positie gezet worden.

De circuitonderbreker 9

Een circuitonderbreker op de achterkant beschermt de elektronica van de RB-951Mkll. Normaal gesproken komt dit circuit alleen in werkung wanner er iets ernstigs aan de hand is. U herstelt de onderbroken situatie wee door op de knop "AC BREAKER" te drukken. Wanner.Deze omstandigheid zich regelmatig voordoet, moet u even te rade gaan bij uw leverancier,want dan is er iets nicht echt in orde.

De beveiligingsindicatoren 3

De RB-951Mkll is uitgerust met een thermische beveiliging, welke de versterker behoedt voor schadeverooraakt door foulief of extreem gebruik. Niet zoals bij vele andere versterkers, werkt dit beveiligingscircuit onafhankelijk van het audiosignaal dus heeft het geen invloed op de geluidsweergave. De beveiliging houdt continu de temperatuur in de gaten en schakelt de versterker uit wanneer deze te heet worden.

Bovendien heeft de RB-951Mkll een stroombeveiligingscircuit, die hem beschermt gegen te lage luidsprekerimpedanties. De werkng van het circuit is onafhankelijk voor links en rechts en wordt dan ook d.m.v. twee geschienen individoren weergegeven.

Mocht deze alarmsituation sich voordoen, dan stopt de versterker met het produceren van geluid en de indicator(en) bij "PROTECTION" gaat/n branden.

Gebeurt dit, schakel de versterker dan UIT, maar hem gedurende enkele Minutes afkoelen en probeer er ondertussen weiter te komen wat deoorzaak van het probleem zou+kennen zich geweest. Wanner u nu de versterker wee aanzet, za het beveiligingscircuit zichzelf herstellen en gaat de indicator weeuit.

In de meeste geallen wordt het beveiligingscircuit geactiveerd door een foulieve aansluiting b.v. kortsluiting van de luidspreker-bedrading of slechte ventilatie bij een oververhitte situatie. Slechts in uitzonderlijke geallen zal de impedantie (extreem laag) of de Inductie (zeer hoog) van een luidspreker de oorzaak zich van het ingrijpen van het beveiligingscircuit.

De stereo/monoschakelkeuze

U kunt op drie manieren met de RB-951MkII werken.

In stereo: De bekende tweekanalen weergave, waar bij de luidspreker Niet lager dan 4 magন.
- Als gebrugde mono versterker: De tweeversterkers worden op deze wijze in série geschakeld om het vermogen nu bestemd voor slechts een luidspreker meer dan te konnen verdubelen. De minimum luidsprekerimpedantie magECHter Niet lager dan 8 zich.

• Als parallel geschakelde mono versterker: Een zeer aparte manier om een stereo versterker mono te schakelen. De op deze wijze geschakelde RB-951Mkll kan nu nominale luidsprekerimpedancies aan van minimaal 2

De eerste twee schakelwijzen können verricht worden met de bridgeschakelaar. Voor de parallelschakeling要去en eenaar interne verbindingen gewijzigd worden. Handelingen die u beter door uw leverancier kan lately verrachten. Zie ook het hoofdstuk over de interne verbindingen aan het eind van deze gebruiksaanwijzing.

De brugschakelaar 6 en de waar bij behorende aanduiding 2

Met schakelaar 6 op de achterkantkest u de versterker mono of stereo schaken.

Voor stereo gebruik zet u de schakelaar maar rechts. U gebruikt bij deze weergavewijze de beiden ingangen en twee luidsprekers. Het "BRIDGED MONO" lampje blijft ut.

Voor mono gelebruik zet u de schakelaar maar links en gelebruikt u alleen de "CH 1" ingang. U sluit de ENKELE luidspreker aan op de twee uiterste aansluitingen. Het "BRIDGED MONO" lampje.gaat nu aan.

Het aansluiten van de ingangen

De RB-951MkII sluit u aan middels kabels met de bekende cinchpluggen. Wilt u de ingangssignalen nog voor andere doeleinden gebruiken dan staan deze ter beschikking op de aansluitingen "SIGNAL OUTPUT LINK".

De ingangsverbindingen 11

zie figuur 2 en 3

Deze cinchingangen zijn bedoeld om aangesloten te worden aan de uitgangen van een voorversterker of "surround"processor. Gebruik als het even kan kwaliteit's verbindingskabels.

In stereo gelebruikt u beiden ingangen. Verbindt het linker kanaal van uw voorversterker of processor met "CH 1" en het rechtter kanaal met "CH 2" van de eindversterker. Let erop dat de bridge schakelaar op "NORMAL STEREO" staat.

In mono gelebruikt u alleen de "CH 1" ingang. Verbindt een kanaal van uw voorsterker of processor met de "CH 1" ingang van de RB-951Mkll en de andereuitgang opdezelfdewijze op de andere RB-951Mkll. Let erop dat de bridge schakelaar op "BRIDGED MONO" staat.

In parallel mono kunt u beiden ingangen gebruiken en het signal wordt maar.beide luidsprekeruitgangen gezonden.

De niveau regelaars 4

Met de twee verzonken potentiometers op de Voorkant, kurz u het geluidsniveau van de Versterker per kanaal instellen. Zo kurz u de RB-951MkII aanpassen aan andere componenten in een gecompliceerde installment. CH 1 regelt het linker kanaal en CH 2 hetrecht.

De potentiometers kuren ingesteld worden met eenkleine schroevendraier.

EXTRA INFORMATIE: U kurz deze instelpotentiometers uitschakelen door het veranderen van een interne verbinding.

De klip individoren 5

De twee lampjes op de voorkant met de aanduiding "CLIPPING" gaan branden wonneer de versterker gevraagd wordenmeer vermogen te leveren dan hij in huis heeft. Klippenveroorzaakteen ernstige vom van verrorming.

Vervorming die zo nu en dan de lampjes kort doet opflitsen is acceptabel. Gaan de lampjes darüber regelmatig aan en/of blijven ze branden dan is de kans Zoer groot dat u uw luidsprekers gaat beschadigen, een situatie die dus vermeden dient te worden.

Doet deze situatie zich voor, draai dan met de hoofdvolumeregelaar op de Voorversterker het totaalniveau terug of stel de inregelpotentiometers permanent op een la-ger niveau in (zie vorig hoofdstuk).

De directe uitgangen van het ingangssignaal 13

Middels deze twee cinch aansluitingen kunt u het onbewerkte signaal van de ingang doorsluizen maar een ander component van uw installmentie b.v. een tweede eindversterker voor een stel luidspekkers in een andere ruimte.

Luidsprekers

De RB-951MkII heeft tweeaar luidsprekeraansluitingen: eenaar voor elk kanaal. Ze kuren gebruikt worden om een stel aan te sluiten in een stereo-opzet of om eun luidspreker aan te sluiten in mono gebruik.

De luidsprekerkeuze

De nominale impedantie van de luidsprekers die op de RB-951MkII in de verschillende configuraties worden aangesloten要去en zich:

In stereo: minimaal 4Ω
In gebrugde mono schakeling: minimaal 8Ω
In parallel mono schakeling: minimaal 2Ω

Wanner u meerere luidsprekers parallel gaat schakelen is de totale weirstand altijd kleiner dan dekleinste weirstand.Voorbeeld: wanner u twee 8 luidsprekers parallel schakelt is de toaal weirstand 4 Zorg er dus altijd voor dat de toaalweerstand nooitager is dan de minimum weirstand voor een bepaalde configuratie opgegeven. Uw Rotel advisur helpt u er graag bij.

De luidsprekerkabelkeuze

Om de volle potentie van deze eindversterker te kuren ondergaan adviseren wij u hoge kwaliteits luidsprekerkabel te gebruiken. Standaard tweeaderig draad werkt wel, maar en u kurz het geloven of Niet, haalt het prestatieniveau van het toaal wel waar beneden. Informeer eins bij uw Rotel leverancier over de diverse mogelijkheden voor uw installmentie.

Alles in fase

Het is Niet alleen belangrijk dat u de luidsprekers met de juiste kanalen verbindt, (hiermee bedoelen wij links aan links en rechts aan rechts enz.), maar ook dat u ze correct aansluit f.o.v. het signaal.

Wat要去 doen? Zorg ervoor dat de + (rood) van de speaker aan de + van de versterker is aangesloten en dus de - (zwart) van de speaker aan de - van de versterker. Goede luidspreerkabel, zoals in het vorige onderwerp besproken, is, om het u gemakkelijk te make, meestal gerekt doordat een tekst op een van de twee aders is afgedrukt of inderaad een van de twee geleiders gerekt is met een kleur.

Als u die tekst of kleur op beiden/alle kanalen als plus aanhoudt dan weet u dat u het goed gedaan heeft. Controle is dan ook nicht meer nooodzakelijk.

Het aansluiten van de luidsprekers 12

Zie figuur 2 en 3

Op de achechterkant heeft de RB-951Mkll twee pauar luidsprekeruitgangen, met de bovenvermelde kleurcodering. De aanduiding boven de uitgangen betreft het aansluten van een stereopaar, de aanduiding "BRIDGED" onder de uitgangen betreft de aansluiting van luidsprekers als de versterker gebrugd mono is geschakeld.

Als u de pluggen losdraait kut u de kaal-gestripte luidsprekerkabel direct door het dwarsgat steken en de pluggen weeer aandraaien. Ook kut u de kabel ache ter de draaiknuppen klemmen via de bekende vorkjes of inpluggen met banaanstekers, hoewel dat LASTe eigenlijk binnen de Europese gemeinschaft Niet mag.

Overtuig uzelf of u de juiste luidspreker op de juiste uitgang aansluit. Ofterwel links ("LEFT") op links en rechts ("RIGHT") op rechts.

Gebruik genoeg kabel om eventueel bij calamiteiten de luidspreker of de versterker weg te konnen schuiven.

Als u gegen alle community-regels in toch banaanstekers wilt gebruiken, moet u de draaipluggen wel helemaal indraaien.

Als u aansluitvorkjes gebruikt, moet u deze不同程度 de draaipluggen vastklemmen. Bij het gebruik van blank gemaakte kabel moet u er goed op letten dat u bij het strippen geen deel van het draad zich afstrept.

EXTRA INFORMATIE: Kijk goed of u bij het aansluiten geen sluiting maakt. Losse draadjes van de ene aansluiting hunn nog wel eens de neiging hebben die van de andere aansluiting op te zoeken en de versterker vindt dat Niet leuk.

Het aansluten van een stereopaar:

Verbindt de linker luidspreker met de aansluitingen gerekt "CH 1" en de rechtter luidspreker met de aansluiting "CH 2". Controller of schakelaar 6 wel op "NORMAL STEREO" staat. (Zie figuur 2.)

Het aansluten bij een mono gebrugde versterker: Sluit de + van de aan te sluiten luidspreker aan de plusaansluiting van de versterker rechts van de aanduiding "BRIDGED" en de - van de luidspreker aan de minaansluiting links van hetwoordje "BRIDGED". Zet schakelaar 6 op "BRIGED MONO". (Zie figuur 3.)

Het aansluten bij een parallel mono geschakelde versterker: Sluit de luidsprekers opdezelfde manier aan als bij stereogebruik. U mag een of beide kanalen gebruiken: op beide kanten staat hetzelfde (mono) signaal. (Zie figuur 2.)

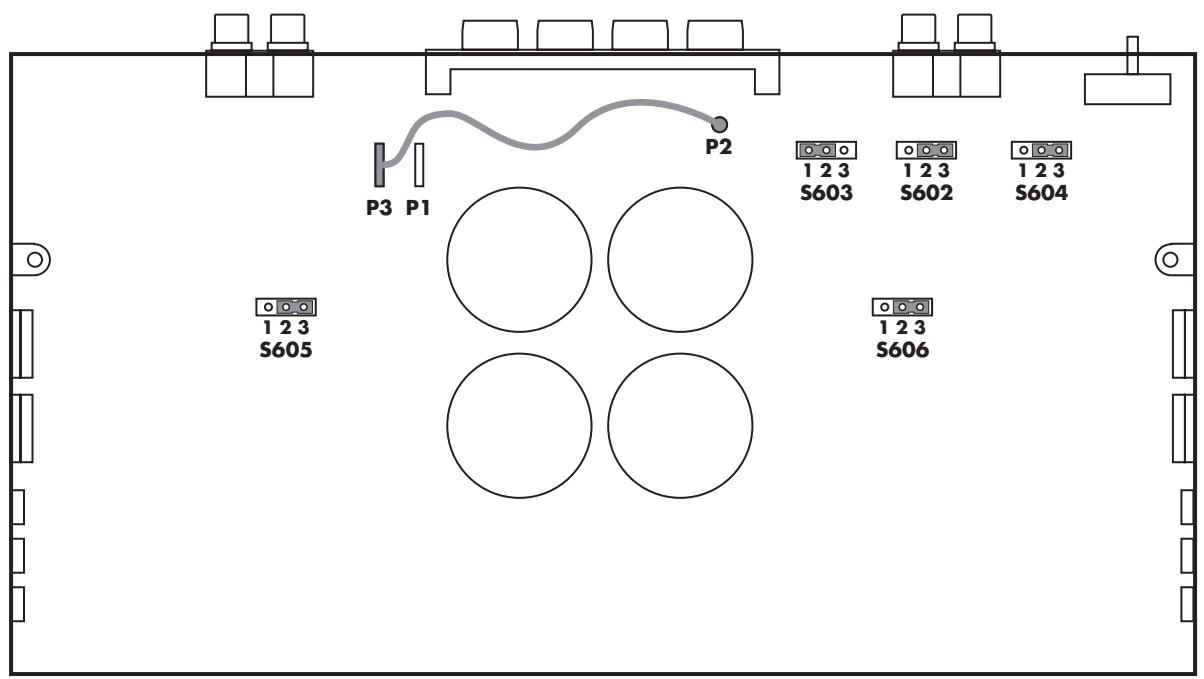

De diverse möglichkheden van de interne doorverbindungen

Zie figuur 1

U kunt met het wijzigen van de interne verbindingen de niveauregelaars uitschakelen, de ingangsgevoeligheid van de versterker instellen en het parallel monogebruik in werkig stellen.

EXTRA INFORMATIE: Onderstaande handelingen zich Niet geheel ontbloot van gevaar, het is dan ook verstandiger ze door uw Rotel leverancier te lately verrichten. Doet u het toch zich verwijder danijdens de handelingen in ieder geval het netsnoer.

Nadat u de kap heeft verwijderd, ziet u de betreffende doorverbindingen op deplaatsen als getoond in figuur 1. Bijijdere doorverbinding staat een identificatienummer vermeld. Hieronder vindt u informatie over de functie, het identificatienummer en de veranderingen vanijdere doorverbinding. Om een functie te veranderen verplaatst u gewoon een bepaalde doorverbinding volgens de instructie.

Het overbruggen van de volumeregelaars (S603 en S604)

Met de twee verzonken regelaars op de voorkant van de versterker kut u het geluidsniveau van de beiden kanalen apart instellen. U kut deze instelpotentiometersuitschaken door de doorverbindingen op S603 en S604 te veranderen.

Het uitschaken van de volumeregelaars: Plaats de doorverbinding over pinnen 2 en 3 van blokje S603 en de andere over pinnen 1 en 2 van blokje S604.

Het in werkung stellen van de volumeregelaars: Plaats de doorverbinding over pinnen 1 en 2 van blokje S603 en de andere over pinnen 2 en 3 van blokje S604.

De ingangsgevoeligheidsinstellingen (S605 en S606)

Met de doorverbindingsblokjes S605 en S606 kunt u de ingangsgeoeligheid van de RB-951MkII instellen.

Voor het instellen van de hoge gevoeligheid (0.775V voor het nominaal vermogen),plaatst u de doorverbindingen over pinnen 1 en 2 van blokjes S605 en S606.

Voor het instellen van de lage gevoeligheid (1.5V voor het nominal vermogen),plaatst u de doorverbindingen over pinnen 2 en 3 van blokjes S605 en S606.

Het instellen van de parallel mono weergavewijze (S602 en P1/P3)

Als eerder beschreiben in deze gebruksaanwijzing zijn de twee meest gebruikteweergavewijzen van de RB-951Mkll (stereoof gebrugd mono) instelbaar middelsschakelaar 6 op dechterkant.

Met de derde weergavewijze, parallel mono, kurz u de beiden kanalen parallel schakelen. Deze schakeling kan zeer nuttig zijn als u de RB-951MkllGaat gebruiken in een multi luidsprekersysteme waar bij de totale luidsprekerweerstand tot een abnormala Iage waarde kan dalen.

De parallel mono schakeling is alleen in te stellen met doorverbindingsveranderingen op blokje S602 en het wijzigen van een draadverbinding.

EXTRA INFORMATIE: Voor het behoud van uwversterker is het van essentieel belong dat de parallel mono schakeling Niet tegelijkkertijdgebruikt worden met de stereo schakeling.Voer alle veranderingen correct uit en controllererdeze.

Het veranderen in een parallel monoshakeling:

1. Plaats de doorverbinding op blokje S602 over pinnen 1 en 2.
2. Zoek de verbindingCUSEN P2 en P3. Verwijder de draad van P3 enplaats hem op P1.De verbinding wordt bij parallel mono gebruik dus van P1aar P2.

Het veranderen in normalaagebruik (stereo of gebrugd mono):

1. Plaats de doorverbinding op blokje S602 over pinnen 2 en 3.
2. Zoek de verbinding:tussen P1 en P2. Verwijder de draad van P1 enplaats hem op P3.De verbinding wordt bij normal gebruik dus van P2aar P3.

Wat te doeen bij problemen?

De meeste problemen in geluidsinstallaties ontstaan door slechte aansluitingen of het verkeerd gebruik van de knoppen en toetsen. Als u problemen gegenkomt, probeer ze dan te lokaliseren: check eerst de bedieningsorganen en kaak eventueel de juiste correcties. Komt u er dan nog nicht ut, probeer dan de onderstaande suggesties:

Het is duidelijk: uw RB-951Mkll ziet hetlichtnet Niet. Controller of de aan/uitschakelaar "POWER" wel ingedrukt is en controller tevens of de lichtnetkabel zowel op de versterker als op de wandcontactdoos goed en stevig is aangesloten. Als u gebruik maakt van de automatische aan/uit schakeling, controller dan of er wel signal op de ingang staat. Maakt u gebruik van de 12V aanschakel-ingang controller dan of het aanschakelsignaal daadwerkelijk op de ingang aanwezig is.

Hij geeft geen geluid

De lichtnetindicator brandt wel, maar jammer genoeg weinig welluidende kranken. Controller erest of de beveiligingsindicatoren branden. Is dat inderdaad het geval, handel dan als onderstaand. Zo Niet, check dan alle verbindingen en of de toetsen en knappen van de voorafgaande apparatuur wel juist+zijn ingesteld. Controller ook of u de juiste in- en uitgangen gebruikt t.o.v. de gebruekte configuratie (stereo of mono).

De beveiligingsindicatoricht op

Als een of beiden beveiligingsindicatoren oplichten is er iets loos. Er zijn nu drie mogelijkheden: de ventilatiegaten bovenop de versterker worden geblokkeerd, er heerst kortsluiting bij de luidsprekeruitgangen of er is een tijdje lang extreem met de RB-951Mkll te keer gegaan. Zet de versterker eerst uit, check dan de eerste twee mogelijkheden. De derde mogelijkhcheid weet u zich het best. Wacht een pau minuten om de RB-951Mkll de gelegenheid te geben af te koelen. Zet de versterker waar aan. Nu要去 het probleem�ij opgelost. Doet 'ie het nu nog nicht, dan is hetijd om contact met uw Niet aflatende leverancier op te nemen.

Technische gegevens

Continue uitgangsvermögen

50W. per kanaal aan 8Ω

(20-20 kHz. < 0,03% THD)

Continue uitgangsvermögen

bij gebrugd mono gebruik

150W.aan 8Ω (20-20 kHz. < 0,1% THD)

Luidsprekerimpedantie (toetal)

Stereo: 4 minimal

Gebrud mono: 8Ω minimaal

Parallel mono: 2 minimaal

Signaal/ruisverholding: (IHF, A network)

116 dB

Ingangsimpedantie

32 kΩ

Ingangsgevoeligheid

1,5V. (lage gevoeligheid)

0,775V. (hoge gevoeligkeit)

Automatische aanschakelingsdrempel

(indien actief)

10mV. op de ingang

Vertragsstijd voor automatische uitschakeling (indien actief)

5 min. geen signal op de ingang

Lichtnetspanning

US 115 V. 60 Hz.

Europa: 230 V. 50 Hz.

Vermogensopname:

200 Watts

Afmetingen

440x92x334 (bxhxd)

Netto gewicht

6,8 kg

Gegevens en ontwerp+zijn voorbehonden.

ROTEL

The Rotel Co. Ltd.

10-10 Shinsen-Cho

Shibuya-Ku

Tokyo 150-0045

Japan

Phone: [phone]

Fax: [phone]

Rotel of America

54 Concord Street
