GEBRUIKSAANWIJZING RB-1050 ROTEL

De bedieningsorganen en aansluitingen

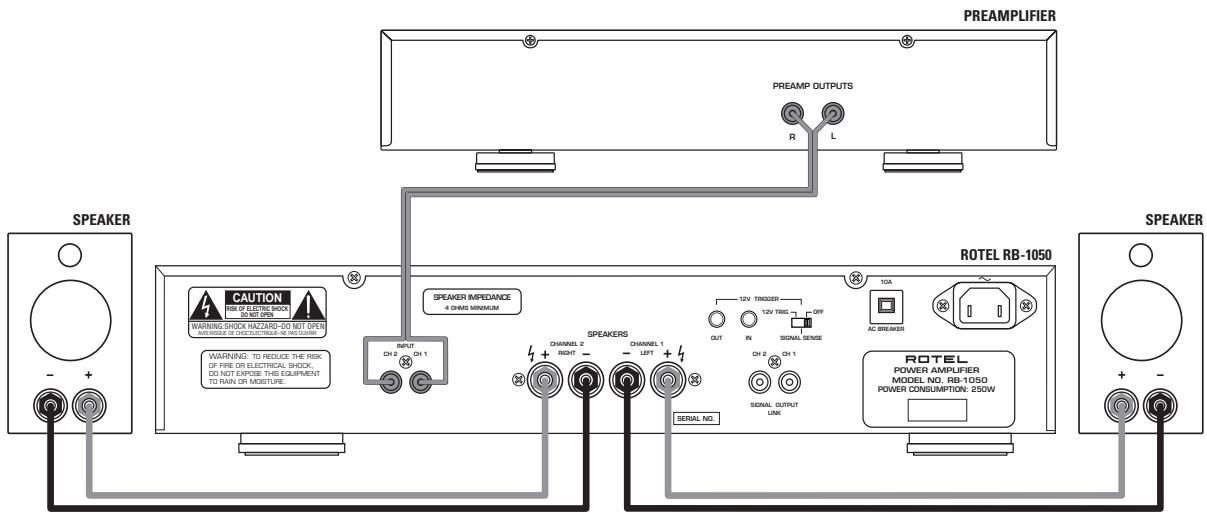

De aansluitingen maar de voorversterker en luidsprekerverbindingen

Contents

WAARSCHUWING: Om het risico op elektrische schokken of brand te vermiiden: zorg dat het apparaat Niet nat worden. Verwijder de kast Niet: er bevinden zich in het apparaat geen bedieningsorganen. Indien nodig waarschuw een bevoegd technicus!

EEN LAATSTE WAARSCHUWING: Om het risico op elektrische schokken te voorkomen: LAST het apparaut gesloten. Ledere reparatie dient door een gekwalificeerde technicus verricht te worden.

Lees de gehele gebruiksaanwijing. Voordat u met het apparaat gaat werkken is het van groot belang dat u weet hoe u ermee om moet gaan en dat zo veilig möglichk. Bewaar deze gebruiksaanwijing op een plek, die u zich na verloop van tijd nog weet te herinneren.

De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze Niet in de wind.

Als het apparaat vuil wordt, stof het dan af met een zachte droge doeck, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook.

Het apparaat要去 dusdanig gebruikt worden, dat een behoorlijke koeling Niet in het gedrang komt. Voorbeeldjes: Gebruik het apparaat Niet op bed, sofa, plaid of andere onregelmatige oppervlokken, waardoor de ventilatiegaten geblokkeerd zonden+kunnen worden. Ook het inbouwen in een tekleine ruimte kan een voldoende koeling in de weg staan, zorg dan ook voor een ruimte boeden de versterker van zo'n 10 cm.

Het apparaat moet verre gehonden worden van warmtebronnen zoals: radiatoren en kachels, maar ook versterkers.

Het apparaat mag alleen aangesloten worden op het voltage zoals aangegeven op de achterkant, in dit geval 220 - 240 Volts 50Hz

Het apparaat dient alleen aangesloten te worden met de bijelegeverde netkabel, of een soortgelijke.

Maatregelen dienen genomen te worden, die de aarding en polarisatie van het apparaat Niet te Niet doen. Gebruik vooral geen verlengsnoeren.

De lichtnetkabel dient zo neergelegd te worden, dat er nicht op getrapt kan worden of geklemd kan worden door scherpe voorwerpen. Vooral de aansluitpunten zijn belangrijk: de aansluiting in de wandcontactdoos enaar waar de kabel het apparatusaat binnengaat.

Wonneer het apparaat voor langereijd Niet in gebruik is, dient de lichtnetkabel uit het lichtnet verwijderd te zich.

Het apparaat za in service gegeven要去en worden wonneer een van de volgende situaties zich voordoet:

• Wanner het netsnoer en/of steker beschadigd zijn.
• Wonneer er toch voorwerpen/vloeistof in het apparaat verecht+zijn gekommen.
• Als het apparataat in de regen heeft gestaan.
• Als het apparaat Niet normal functioneert of een duidelijk afwijkend gedrag vertoont..
• Wonneer het apparaat gezallen is en/of de kast beschadigd is.

Plaats de versteker op een vaste, vlakke en stevige ondergrond. Plaats hem Niet op een verrijdbare wagon die gemakkelijk om kan vallen.

Inhoud

Figuur 1: De bedieningsorganen en aansluitingen 3
Figuur 2: De aansluitingen maar de voorversterker en luidsprekerverbindingen 3

Wij van Rotel 29
Aan de slag met de RB-1050 29
Een paar voorzorgsmaatregelen 29
Een plek voor de RB-1050 29
Het aansluiten op het lichtnet en de bediening 30
De lichtnetaansluiting 12 30
De aan/uitschakelaar met bijbehorende indicator 30
De 12V triggerkeuzeschakelaar TO 30
De 12V trigger in- en uitgang 8 30
De circuitonderbreker 30
Het beveiligingscircuit 5 30
De "klip" indicators 4 31
Het aansluiten van de ingangen 6.....31
De ingangsiveau-regelaars 3 31
De signaaldoorgifte aansluitingen 9 31
Luidsprekers 31
De luidsprekerkeuze 31
De luidsprekkerkabelkeuze 31
Alles in fase 31
Het aansluiten van de luidspeakers 31
Wat te doeen bij problemen? 32
De lichtnet-indicator werkt nicht 32
Hij geeft geen geluid 32
De beveiligingsindicatorlicht op 32
Technische gegevens 33

Wij van Rotel

Het is alweer meer dan 40aar geleden dat een familie met een gespassioneerde betrokkenheid bij muziek besloot om zelf geluidsapparatuur van onberispelijke kwaliteit te gaan vervaardigen onder de naam Rotel. Door de loop der jaren heen is die passie gebleven en het familiedoel om audiofielen en muziekliefhebbers voor aantrekkelijke prijzen topkwaliteit te bieden worden door iedere Rotel-employe gesteund.

De technici werken als een hectt team al tweakend en luisterend totdat ieder nieuw produit dat muzikale niveau heeft bereikt dat hun bij de aanvang voor ogen stond. Zij worden volkomen vrijgelaten in hun keuze van componenten, waar ze ook van de wereld vandaan要去en komen. In Rotel apparatuur kurz u condensatoren vinden ut Duitsland en England of half geleidersuit Amerika en Japan, terwijl de ringkerntransformatoren in eigenguis worden vervaardigd.

Onze goede reputatie werk gevestigd door honderden waarderende testrapporten en vele onsderscheidingen die wij hebben mogen ontvangen van mensen die uit professsie dag in dag uit maar muziek luisteren. Hun kritiek houdt ons bij de les: het vervaardigen van muzikale, betrouwbare en betaalbare apparatuur.

Door de aanschaf van dit produit Danken wij u voor het vertrouwen in ons gesteld en wensen wij u er veel en langdurig plezier mee.

Aan de slag met de RB-1050

Wij danken u voor de aankoop van onsere RB-1050 eindversterker. Wij zich ervan overtuigd, dat de muziek d.m.v. deze RB-1050 ten gehore gebracht, voor u een jarenlange bron van plezier zal zich.

De RB-1050 is een moderne twee-kanaals einderversterker. Discrete uitgangstrappen, een grote voedingshuishouding uitgerust met een ringkerntransformator, eerste klas onderdelen en natuurlijk Rotel's "Balanced Design" concept garanderen een superbe geluidskwaliteit. En z^ capaciteit veel stroom te konnen leveren maakt hem tot een perfecte maat voor de moeilijkste luidspreker.

Wees ervan doordrongen dat de RB-1050 heel veel vermogen kan leveren: meer dan 70 watts per kanaal aan 8 .Overtuig u van hetfeit of uw luidsprekers bij uw manier van gebruik van deze versterker gegen dit vermogen zich opgewassen. Twijfelt u, neem dan contact op met uw leverancier.

De RB-1050 is heel gemakkelijk te installereren en te bedieren, helemaal als u al ervaring heeft met andere eindversterkers. Koop een paar kwaliteits aansluitkabels, verbindt middels deze kabels de RB-1050 met uw voorsterker, sluit uw luidsprekers aan en geniet.

Een paar voorzorgsmaatregelen

Leest u vooral goed de gebruiksaanwijzing. Er staat behalte over het installereren en de bediening, belangrijke informatatie in over de verschillende manieren waarop u de RB-1050 in uw installmentie kan inpassen alsmede algemene richtlijnen om het maximaleuit uw audio-installatie te halen. Mocht u, ondanks once pogingen om het u zo duidelijk möglich te make, toch nog vragen hebben aarzel dan Niet om met uw Rotel dealer contact op te nemen hij heeft vast en zeker de antewoorden.

Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wonneer het apparaat opgestuurd moet worden voor reparatie, want er is geen betere beschemming tijdens transport dan zich eigen doos.

Wanneer u van de ongelofelijk lange garantie van 5aar wilt genieten moet u wel even uw garantiebewijs invullen, door uw dealer lately afstempelen, een deel opsturen maar de importeur en uw deel goed bewaren bij denota van uw leverancier.

Een plek voor de RB-1050

Doordat de RB-1050 nogal een krachtpatser is, kan hij behoorlijk warm worden. De koelribben en de ventilatie-openingen zijn erECHter voor om deze hitte adequaat af te afvoeren. Die ventilatie-openingen aan debovenkant要去en vrijং en de hele versterkermoet een ruimte van ongeveer 10cm. om zichheen hebben. Alleen onder dezeomstandigheden kan de koeling goed+zijnwerk去做.

Gebruik uw gezonde verstand wanneer u een plek zoekt voor de RB-1050. Controller of de plank waarop of het meubel waarin u hem zet het gewicht wel kan torsen.

Het aansluten op hetlichtnet en de bediening

De lichtnetaansluiting 12

Door het enorme vermogen dat de RB-1050 kan leveren, zich er momenten dat hij erg veel vermogen uit hetlichtnet opeist. Het is daarom het Beste de steker van de RB-1050 direct in hetlichtnet te steken zonder tussenkomst van verlengsnoeren. Een multi stekkerdoos mag alleen gezruikt worden als hij geschikt is voor de totale stroomafname van alle apparaten die erop worden aangesloten.

Zorg dat de versterker uitgeschakeld staat wanner u het bijgeleverde netsnoer op de versterker en op het lichtnet aansluit.

Uw RB-1050 is ingesteld op het lichtnet-voltage van het land waarin hij gekocht is. In uw geval dus 230/240 volts. U kunth het ingestelde voltage controlleren op de achterkant van het apparaat.

Extra informatie: Mocht u ooit moeten verhuizen maar een land met een ander voltage, dan is de versterker op dat andere voltage in te stellen. Doe deutsche operatie NIETzfelfaaraat hem verrachten door uw Rotel leverancier.Deze handelingen zich voor een Niet ingewijde nicht van gevaar ontbloot.

Als u van plan bent om langdurig van huis te zich, adviseren wij u uw gehele beeld en geluidinstallatie (dus ook de RB-1050) van het Lichtnet te ontkoppelen.

De aan/uitschakelaar met bijbehorende indicator 2

De aan/uitschakelaar vindt u midden op de voorkant van de versterker onder de aanduiding "POWER". Wanner u de RB-1050 aan wilt zetten drukt u deze schakelaar in. Het lampje boven deze schakelaar gaat nu aan ten teken dat de versterker aan staat. Wanner u nu nogmaals de schakelaar indrukt begrijpt u waarschijnlijk wat er gebeurt:uit dus.

De 12V triggerkeuzeschakelaar to

De RB-1050 heeft de mogelijkheid om al dan Niet op afstand aan/uit gezet te kunnen worden. Deze opties kunt u op de achterkant instellen.

Extra informatie: De aan/vuitschakelaar 1 op de voorkant要去hertop afstand bedieren op"AAN"staan.

Wanner schakelaar 10 in de "12V trig" positie staat wordt de RB-1050 automatisch aangeschakeld wanner er een 12 volt signal op de 3.5mm "jackplug" ingang kommt te staan. De versterker gaat waar uit (STAND-BY) wanner dit signal verdwijnt.

Wonneer schakelaar 10 in de "SIGNAL SENSE" positie staat worden de RB-1050 automatisch aangeschakeld wonneer er een audiosignaal op de ingang 6 komt te staan. De versterker gaat (na 5 minute) waar uit (STAND-BY) wonneer het audiosignaal verdwijnt.

Wanneer schakelaar 10 in de uitpositie (OFF) staat kan de versterker alleen maar aan/uit gezet worden middels de aan/uitschakelaar "POWER" op de voorkant.

De 12V trigger in- enuitgang 8

De plug "IN" is voor het verbinden van de RB-1050 met een 12 volt signala om de versterker op afstand aan/uit te konnen zetten. De versterker要去 voor deze mogelijkheid wel aanstaan. Deze speciale eigenschap werkto pieder signala met een spanning:tussen de 3 en 30 volts.

De plug "OUT" is voor het z.g. doorkussen van het 12 volts signal aan een ander component dat op bezelfde manier werk. Op dezeuitgang staat het signalz zodra op de IN' plug ook dat signalaat.

De circuitonderbroker 11

Een circuitonderbroker op de achterkant van de RB-1050 beschermt de versterker gegen te hoge stromen in het elektrische circuit. Een dergelijkke onderbroker treedt alleen in werkig bij een foute omstandigheid die leidt tot een zeer hove stroom. Om de onderbroker wee te herstellen: druk gewoon op de knop "AC BREAKER" 11.

Mocht deze ongewenste omstandigheid zich regelmatig voordoen, waarschuw dan uw Rotel leverancier.

Het beveiligingscircuit 5

De RB-1050 is uitergerust met een thermische beveiliging, welke de versterker behoedt voor schadeverooraakt door fouitef of extreem gebruik. Niet zoals bij vele andere versterkers, werkt dit beveiligingscircuit onafhankelijk van het audiosignaal dus heeft het geen invloed op de geluidsweergave. De beveiliging houdt continu de temperatuur in de gaten en schakelt de versterker uit wonneer deze te heet worden.

Hoogst waarschijnlijk ziet u dit circuit nooit in werkung treden. Mocht dit darüber toch gebeuren, dan stopt de versterker met het producereren van geluid en de indicator bij "PROTECTION"Gaat branden.

Gebeurt dit, schakel de versterker dan UIT, laut hem gedurende enkele minuten afkoelen en probeer er ondtussenchyter te komen wat de oorzaak van het probleem zou+kennen zich geweest. Wanner u nu de versterker wee aan zet, za het beveiligingscircuit zichzelf herstellen en gaat de indicator weer UIT.

In de meeste gezallen wordt het beveiligingscircuit geactiveerd door een foulieve aansluiting b.v. kortsluiting van de luidspreker-bedrading of slechte ventilatie bij een oververhitte situatie.

Slechts in uitzonderlijke gevallen zal de impedantie (extreem laag) of de Inductie (zeer hoog) van een luidspreker deoorzaak zichn van het ingrijpen van het beveiligingscircuit.

De "kip" indicators 4

Beide kanalen hebben een klipindicator. "Klippen" is het verwormingsverschijnsel wonneer een versterker meer moet presteren dan hij kan. Klippen komt van het Engelse "clipping": het afvlakken van de originele sinusvorm van het signaal. Wonneer u dus de indicators regelmatig ziet knipperen要去 u het volume wat temperen. Behalve dat het maar is om maar een verwormd geluid te luisteren, is het ook slecht voor uw luidsprekers. Klippend signal wordt namelijk in warmte omgezet onder de luidspreker er geen geluid van kan maken, met alle gevolgen van dien. Het verschijnsel kan ook het beveiligingscircuit activeren!

Het aansluiten van de ingangen

De RB-1050 sluit u aan middels kabels met de bekende cinchpluggen.

Extra informatie: Het is zeer verstandig voor uw gehoor en luidsprekers dat wonneer u signaalverbindingen maakt van welke aard dan ook, uw apparatuur UIT staat.

Gebruik indien möglich hoogwaardige verbindskabels. Verbindt de linker uitgang van uw voorsterker of signal processor ("LEFT") met de linker cinchingang van de RB-1050 en de rechtter uitgang van de voorsterker ("RIGHT") met de rechtter cinchingang van de RB-1050.

De ingangsniveau-regelaars 3

Met de twee regelaars op de voorkant kut u de geluidssterkte van de RB-1050 regelen. Normaal gesproken staan deze regelaars helemaal voluit (rechtsom). Er zich erchter omstandigheden zoals bij bi-ampen of in een multiroom toepassing dat deze regellaars要去en worden ingesteld. Gebruik om deze regelaars in te stellen een fittingschroevendraaier.

Hetijken ingangsregelaars dus het eindvermögen van de RB-1050 worden nicht aangetast.

De signaaldoorgifte aansluitingen

Het signalaat dat van de voorsterker de ingang ingaat van de RB-1050 staat ook weer tot uw beschikking op de signaldoorgifte aansluitingen "SIGNAL OUTPUT LINK". In b.v. multiroom toepassingen heeft u dit signala nodig om�en een volgende versterker in het system te voeren.

Luidsprekers

De luidsprekerkeuze

Wij raden u aan om bij de RB-1050 luidsprekers te gebruiken die minstens een nominale impedantie hebben van 4 . Daar bij parallel-schakeling de totale waarstand kleiner is dan de laagst gebruikte waarstand en de nominale impedantie nooit de waarstand over het gehele frequenciespectrum voorstelt, moet u bij gebruik van meerdere luidsprekers op bezelfde uitgangen ervoor zorgen dat de totale impedantie van de onderlinge luidsprekers nooit onder de 4 komt. Dat komt er in de praktijk op neer dat wonneur u twee luidsprekers per Kant aansluit de waarstand onderling Niet lager dan 8 mag zich. Met deze regel in ache genomen za u weinig problemen hebben met wat voor luidspreker dan ook. Mocht u toch nog vragen hebben over dit onderwerp, dan weet u uw handelaar te vinden.

De luidsprekkerkabelkeuze

Om de volle potentie van deze geweldenaar te konnen ondergaan adviseren wij u hoge kwaliteits luidsprekerkabel te gebruiken. Standaard twee-aderig draad werkzt wel, maar, en u knot het geloven of Niet, de kwaliteit van de kabel isECHT van groTE invloed op de totale prestaties van uw installmentatie. Informeer eens bij uw Rotel leverancier over de diverse mogelijkheden voor uw installmentie.

Alles in fase

Het is Niet alleen belangrijk dat u de luidsprekers met de juiste kanalen verbindt, (hiermee bedoelen wij links aan links en rechts aan rechts enz.), maar ook dat u ze correct aansluit t.o.v. het signaal. Kortom, wat te doen? Zorg ervoor dat de + (rood) van de speaker aan de + van de versterker is aangesloten en dus de — (zwart) van de speaker aan de — van de versterker. Goede luidsprekerkabel, zoals in het vorige onderwerp besproken, is, om het u gemakkelijk te makeen, meestal gerekt doordat een tekst op een van de twee aders is afgedrukt of inderaad een van de twee geleiders gerekt is met een kleur. Als u die tekst of kleur op beiden kanalen als plus aanhoudt dan weet u dat u het goed gedaan heeft. Controle is dan ook nicht meer moodzakelijk.

Het aansluiten van de luidsprekers 7

Op de achechterkant heeft de RB-1050 twee luidsprekeruitgangen, met de bo-venvermelde kleurcodering. U=kunt waar de kaalgestripte luidsprekerkelbel direct door het dwarsgat insteken en de draaipluggen aandraaien, ),achter de draaiknoppen klemmen via de bekende vorkjes of (indirect) met banaanpluggen, hoewel dat eigennenbinnen de Europese gemeinschaft Niet mag.

Overtuig uzelf of u de juiste luidspreker op de juiste uitgang aansluit. Ofterwel links ("LEFT") op links en rechts ("RIGHT") op rechts. Gebruik genoeg kabel om eventueel bij calamiteiten de luidspreker of de versterker weg te{kennen schuiven.

Als u gegen alle community-regels in toch banaanpluggen wilt gebruiken, moet u de draaipluggen wel helemaal aandraaien.

Als u aansluitvorkjes gebruikt, moet u deze ), Achter de draaipluggen vastklemmen. Bij het gebruik van blank gemaakte kabel moet u er goed op letten dat u bij het strippen geen deel van het draad zich afstript.

Extra informatatie: Kijk goed of u bij het aansluiten geen sluiting maakt. Losse draadjes van de ene aansluiting+kennen nog wel eens de neiging hebben die van de andere aansluiting op te zoeken en de versterker vindt dat nicht leuk.

Wat te doeen bij problemen?

De meeste problemen in geluidsinstallaties ontstaan door slechte aansluitingen of het verkeerd gebruik van de knoppen en toetsen. Als u problemen tegenkomt, probeer ze dan te lokaliseren: check eerst de bedieningsorganen en maak eventuel de juiste correcties. Komt u er dan nog nicht uit, probeer dan de onderstaande suggesties:

Het is duidelijk: uw RB-1050 ziet het lichtnet Niet. Controller of de aan/uitschakelaar "POWER" wel ingedrukt is en controller tevens of de lichtnetkabel zowel op de versterker als op de wandcontactdoos goed en stevig is aangesloten.

Hij geeft geen geluid

De lichtnetindicator brandt wel, maar jammer genoeg weinig welluidende kranken. Controller erest of de beveiligingsindicatoren branden. Is dat inderdaad het geval, handel dan als onderstaand. Zo Niet, check dan alle verbindingen en of de toetsen en knappen van de voorafgaande apparatuur wel jeist+zijn ingesteld.

De beveiligingsindicatorlicht op

Als de beveiligingsindicator oplicht is er iota loos. Er zijn nu drie mogelijkheden: de ventilatiegaten bovenop de versterker worden geblokkeerd, er heerst kortsluiting bij de luidsprekeruitgangen of er is een tijdje lang extreem met de RB-1050 te keer gegaan. Zet de versterker eerst uit, check dan de eerste twee mogelijkheden. De derde mogelijkheid weet u zich het best. Wacht eenaar minuten om de RB-1050 de gelegenheid te geben af te koelen. Zet de versterker waar aan. Nu要去h het probleem zijn opgelost. Doet 'ie het nu nog Niet, dan is het tijd om contact met uw nicht aflatende leverancier op te nemen.

Technische gegevens

Continueuitgangsvermogen

(20-20 kHz. < 0,03% THD aan 8Ω)

Luidsprekerimpedantie (totaal):

Signaal/ruisverhouding: (IHF, A network)

Ingangsimp./gevoeligheid:

Lichtnetspanning:

Vermogensopname:

Afmetingen:

Netto gewicht:

70 W. per kanaal

<0.03%

<0.03%

10-100.000 Hz

500

4Ωminimaol

116 dB

33 kΩ/1 Volt
