Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigen veriligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gezruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUCTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgegeven.

Het toestel is ontworpen om decoratieve licheffecten te produeren en kan eventueel worden gebruikt in Lichtshows.

• Erg veelzijdige voeding voor allerlei passieve RGB LED-projectors.

• Verschillende zelfstandige werkmodi:

• Fixed color modus: Onmiddellijke toegang tot 16 voorgeprogrammeerde kleuren

• Auto chase modus: 16 verschillende color chases met 8 verschillende snelheden
  Sound chase modus: 16 versatile color chases met audio sturing

• Fade chase modus: 16 verschlende kleurchases die vloeiend faden op 8 verschlende snelheden.

• Elke muurschakelaar kan gebruikt worden om de aangesloten LED-projecteren aan/uit te schakelen, zichs wanneer u werkt in DMX-modus!

• Alle functies können onmiddelijk gecontrolerd worden met:

• De Micro LED manager

• De optionele LED WALL DIMMER (speciale sturing)
• De optionele LEDCON-01 of LEDCON-02 bediening
• Een 300Watt LED Manager

• Elke standard DMX-controller

• Verscheidene Micro Led Managers können samen gebrukt worden in Master/slave mode om hoge vermogens tebekomen, volledig gesynchroniseerde setups.

• 50 Watt 24Vdc uitgang (R + G + B) met kortsluitbeveiliging
• 4 DMX kanalen nodig: Ch1=rood, Ch2=groen, Ch3=blauw, Ch4=Dimmer/stroboscoop
• Behuizingonthaar voor gemakkelijkeinstallatietegeneenmuur
• Lage ruis ventilatorkoeling voor extra betrouwbaarheid
• Geen ventilatorkoeling: volledig geruisloos

EERSTEINGEBRUIKNAME

Controleer de inhoud:

Kijk na of de verpakking volgende onderdelen bevat:

• Micro Led Manager
• Gebruiksaanwijzing
• Uitgang omschakelingkabel
• Netsnoer

Belangrijke instructies:

• Controleer voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd ward. Mocht er schade zich, gebruik het dan Niet, maar raadpleeg eerst uw dealer.

• Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de verilheidsaanwijzingen en raadgevingen in deze gebruiksaanwijizing uisterst nauwkeurig volgt. Elke schade verzoorzaakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

• Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.
• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmateriaal te recycleren.

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

WAARSCHUUNG: Om het risico op elektrcutie zoveel mogelijk te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bleksempijl die sich in een gelijbene driehoek befindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van het-neeisoleerde onderden met een "gevaarlijke spanning" in het toestel die voloende kracht hebelt om een risico van elektracutie in te houden.

Het uitroepteken binnen de gelijbeneige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

Dit symbol betekent: Controletoestel voor lamp

• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstemperatuur Wennen wanneser het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrngen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objecten gezuld met water, zoals bvb. Vazen, mogen op dit apparaat worden geplaatst. Indien er toch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
• Open vuur, zoals brandende kaarsen, mogen Niet op het apparaat geplaatst worden.
  Bedek geen enkele ventilatieopening om oververhitting te vermiijden.
  Zorg dat het toestel Niet in een stoffige omgeving wordt gebruikt en kaak het regelmatig schoon.
• Houd het apparaat uit de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• Trek altijd de stekker uit wanneer het apparaat gedurende langere vrij nicht worden gebruikt of alvorens met de onderhoudsbeurt te beginnen.
• De elektrische installmentie behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dat de beschikbare spanning Niet hoger is dan die aangegeven op dechyterzijde van het toestel.
• Het stopcontact zal steeds vrij toegankelijk blijven zodate stroomkabel op elk moment kan wordenuitgetrokken.
• De elektrische kabel behoort alti\d in uitstekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneusd of beschadigd is. De kabel要去vangen worden door de fabrikantzf, zich dealer of vergelijkbare bekwame personen om een brand te voorkomen.

• Laat de elektrische draad nooit in contactkommen met andere draden.

• Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.

• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker要去 worden onderhonden.
• Repareer nooit een zekering en overbrug de zekeringhouser nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en met bezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

ONDERHOUD

• Reinig het toestel met een zicht, lichtjes bevochtigdoek. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadigen.

Aandacht: Wij adviseren dat het interne schoonmaken door een gekwalificeerde persoon worden uitgevoerd.

FUNCTIES

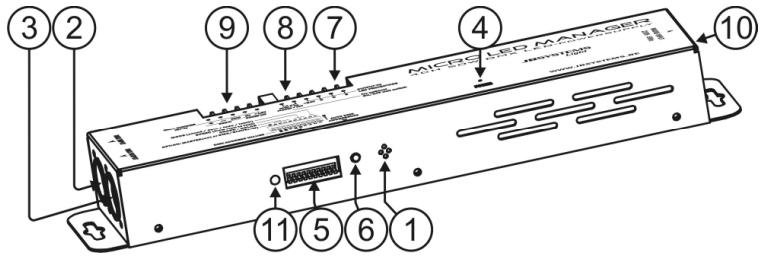

1. INTERNE MICROFOON:gebrukt voorgeluidsgestuurde chases.
2. DMX INPUT: mannelijke 3 pinnen XLR-connector die worden gebruikt om universele DMX-kabels aan te sluiten. Deze input ontvangt instructions van een DMX-controller of van een andere Micro Led Manager wanneer.Deze gebruikt worden in master/slave mode.
3. DMX OUTPUT: vrouwelige 3 pinnen XLR-connector die worden gebruikt om de Micro Led Manager met een ander DMX-toestel in de kring te verbinden of met een andere Micro Led Manager wanneer deze gebruikt worden in master/slave mode. De Micro LED Manager kan ook als controller gebruikt worden voor andere LED projectoren zoals bijvoorbeeld "LED PAR 56/64"
4. POWER ON LED: worden gebruikt om te controleren of de Micro LED Manager op het stroomnet is aangesloten.
5. DIP-SCHAKELAARS: Wanner u het toestel gebruikt in DMX modus (DIP 10 = OFF) kan u het DMXstartadres van het toestel instellen. Wanner u het toestel gebruikt in stand-alone modus (master, DIP10 = ON), kan u de DIP-schakelaars gebruiken om verschillende vooraf geprogrammeerde opties in te stellen.
6. AUTO DMX ADDRESS toets: zie verder in deze handleiding voor meer informatie over het gemakkelijk instellen van de DMX adressen.
7. UITGANGSAANSLUITING: gebruikt om verschlende 24Vdc LED projectors met gemeinschappelijk anode aan te sluiten. (max. lading 50W) u kunt om het evenwelke 4 polige kabel gebruiken om de LED projectoren meet deze uitgang aan te sluiten. Het is ether eenvoudiger om de special CCM-50 kabel (rol = 50m) te gebruiken. De bedrading in这家伙 kabel stemt overeen met de kleuren van de LEDs ©.
8. ANALOGE INGANGSSCHAKELAAR: Wortt gebrukt om elkte externe analoge schakelaar aan te sluiten. Deze externe schakelaar kan gebruikt worden om de hoofduitgang van de Micro LED Manager AAN/UIT te schaken (external blackout) Kijk verder in deze handleiding voor meer informatie over het aansluiuten van de analoge schakelaar.
9. WALL DIMMER INPUT: worden gebruikt om unsere special muurdimmer aan te sluiten. Dit is eenkleine LED controller welke in elke standardinboudwoos. zie verdier voor meer info over het aansluien van de LED WALL DIMMER.
10. NETAANSLUITING: IEC connector, sluit de bijgeleverde netkabel hier aan.
11. STATUS LED: knippert wanner er een DMX waargenomen worden.

DIP SCHAKELAAR INSTELLINGEN

Dip schakelaar 10:

Dipswitch installing	Functie
ON 12345678910	DIP10=OFF→DMX/ Slave bediening U kurz de automatische DMX adressering gebruiken (zie verder) of de traditionele DIP-schakelaars. In het hoofstuk DMX adressering leggen we uit hoe u dit kurz doeen.
ON 12345678910	DIP10=ON→Master bedizening (stand-alone) gebruikt dipswitch 1~9 om de modus, slelheid, patronen, fixed colors,... in te stellen. Hieronder worden elk van deze functies verder uitgelegd

Dip schakelaar 1&2: Modus (Sound/auto/fade/ Fixed color):

Dipswitch instelling	MODUS
↓ON 1 2345678910	SOUND: de interne microfoon stuart de geselecteerde patronen
↓ON 1 2345678910	AUTO: De geselecteerde patronen lopen automatisch af op de gewenste能力和 op op de gewenste snelheid
↓ON 1 2345678910	FADE: De kleuren van het geselecteerde patron্রgaan vloeijend faden op op de gewenste能力和 op op de gewenste snelheid
↓ON 1 2345678910	FIXED COLOR: Gebruik Dip- schakelaars 6, 7, 8 & 9 om de gewenste kleuren te selecteren.

Dip schakelaars 3,4 & 5:Snelheid (snel traag):

Dipswitch setting	Auto/Fade Mode
ON 12345678910	Snelheid 1	Snel
ON 12345678910	Snelheid 2
ON 12345678910	Snelheid 3
ON 12345678910	Snelheid 4
ON 12345678910	Snelheid 5
ON 12345678910	Snelheid 6
ON 12345678910	Snelheid 7
ON 12345678910	Snelheid 8	Traag

DIP schakelaars 6,7 ,8 & 9: Chase & Kleur:

Dipswitch setting	SOUND & AUTO MODUS	FIXED COLOR MODUS
↓ON 12345678910	Standaard chase	Wit
↓ON 12345678910	Heldere chase	Rood
↓ON 12345678910	Zachte chase	Oranje
↓ON 12345678910	Spectrum random chase	Amber
↓ON 12345678910	Spectrum sequence chase	geel
↓ON 12345678910	Dynamische chase	Lichtgeel
↓ON 12345678910	Chase Rood - Cyaan	Appelgroen
↓ON 12345678910	Chase Groen - Paars	Lichtgroen
↓ON 12345678910	Chase Blauw - Rood	Groen

ON	12345678910	Chase Geel – Blauw	Cyaan
ON	12345678910	Chase Rood – Groen	Blauw
ON	12345678910	Chase Geel – Groen	Diepblauw
ON	12345678910	Chase Cyaan – Oranje	Paars
ON	12345678910	Chase Groen - Lichtpaars	Lichtpaars
ON	12345678910	Chase Red – Geel	Magenta
ON	12345678910	Chase Gold Geel - Blauw	Roos

ELEKTRISCHE INSTALLATIE

De elektrische installment mag alleen door een gekwalificeerde persoon worden uitgevoerd, die aan de normen voldoet in uw land voor de verordering van elektrische en mechanische verilgiteit.

Hoe de LED projectors aan de uitgang van het toestel aansluiten:

Belangrijk:

Zet de Micro Led Manager AF alvorens u de LED projectors installeert! De max. totale belasting van de Micro Led Manager is 50W, verdelijk over 3 kleuren: elk van de 3 kleuren heeft een max. belasting van 16W ~ 17W!

Twee verschillende types passieve LED projectors können worden aangesloten:

A. LED Projectoren met een speciale 4 pins connector (Vb. LED STRIP):

Gebruik de meegeleverde omschakelingskabel en sluit de

4 draden van de LED projector aan op de 4 overeenkomstige aansluitklemmen van de Micro

WELL CONNECTED

Led Manager. Bevestig behoorlijk alle projectoren en verbind in/output van alle kabels tot u de maximale toegestane belasting bereikt. Zorg ervoor dat u de plastieken ring van de schakelaar vast maakt.

B. LED Projectoren met open draad (Vb. LED GROUND LIGHT):

Verbind gewoon de gekleurde draden met de aansluitklemmen van de to LED MICRO MANAGER.

Verzeker u ervan dat u de totale toegestane belasting nicht overschrijdt.

• Witte draad: Dit is de gemeinschappelijkde draad (anode)
• Rode draad: Dit het vermogen voor rode LEDs (max. 16W ~ 17W)
  Groene draad: Dit is het vermogen voor de groene LEDs (max. 16W ~ 17W)
• Blauwe draad: Dit is het vermogen voor de blauwe LEDs (max. 16W ~ 17W)

Opmerking: de uitgangen voor de LED projectoren zijn beveiligd gegen kortsluiting. Indien er zich een kortsluiting voordoet要去 wel een 'reset' van het toestel uitvoeren: ontkoppel de Micro LED Manager geduren 10seconden van het stroomnet en sluit het daarnaeer aan.

Aansluiten van een gewone analoge schakelaar voor de black-out functie:

Gebruik een gewone aan/uit schakelaar. U(Intant dan met deze schakelaar de uitgang van de Micro LED Manager in black-out zetten, zichs wonneer de Micro Led Manager via DMX aangestuurd worden. Gebruik bijvoorbeeld een gewone "muurschakelaar" om het LEDlicht op om het even welk momnt uit te schakelen!.

• De verbonden schakelaar staat in de UIt positie (contacten open): uitgang = AAN
• De verbonden schakelaar staat in de AAN positie (contacten open): uitgang = UIT (black-out)

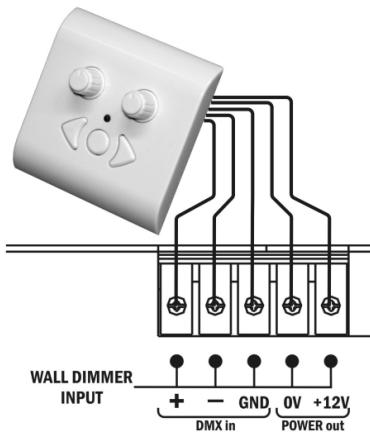

De optionele LED WALL DIMMER aansluiten:

De LED WALL DIMMER is eenkleine, eenvoudig te gebruiken controller, welke in elkste standarda inbouwdoos kan geinstalleerd worden. Deze controller kan onmiddelijk op de Micro LED Manager aangesloten worden. De 0V & +12V kan met een gewone dubbe bedrading aangesloten worden. Het DMX-signaal moet met een symmetrische DMX kabel van goede kwaliteit en met een goede afscherming aangesloten worden.

Opmerking 1: de Micro LED Manager要去 ingesteld worden op het DMX adres 001 door middel van de tradionele DIP schakelaars (zie "DMX adressering voor meer uitleg hierover)

Opmerking 2: indien u meer dan 1 (Micro) LED manager wilt aansturen, dan moet u gewoon de LED Managers met elkaar verbinden via de DMX in/uitgangen en stel alle DMX adressen in op 001.

Elektrische installment in Master/slave-mode:

• U要去 de DMX in/outputs van 2 ofmeer eenheden met een goede symmetrische kwaliteitskabel doorlinken

MASTER

SLAVE 1

SLAVE 2

• Schakel het toestel met de vrij de DMX-ingang om tot master, de andere toestellen zullen automatisch als slave omgeschakeld worden. De DIP-schakelaars op de slave toestellen worden dan geblokkeerd.

Elektrische installment in Master/slave-mode met de LEDCON-02 (of LEDCON-01) remote:

• U要去 de DMX in/outputs van 1 of meer eenheden met de output van de LEDCON-01 doorlinken met een goede symmetrische kwaliteitskabel.

LEDCON-02 (-01)

SLAVE 1

SLAVE 2

• De LEDCON-02 worden gebruikt om alle verbonden slaves te controleren. De Micro Led Managers worden automatisch geschakeld als slaves. De DIP-schakelaars op de slave eenheid zijn buiten gebruik.

Elektrische installment in DMX-mode:

• Het DMX-protocol is een veel gebruukt hogesnelheidssignal om intelligent Licht te controlleren. U要去 uw DMX controller en alle aangesloten eenheden doorlinken met een goede symmetrische kwaliteitskabel.

SLAVE 1

SLAVE 2

SLAVE 3

• Om vreemd gedrag van de lichteffecten door storingen te verhinderen, moet u een 90 tot 120 waarstand aan het eind van de kabel gebruiken. Gebruik nooit Y-splitser kabels, dit zal nicht werkken!

• DIP-schakelaar 10 moet uitgeschakeld worden op alle toestellen. Elke eenheid in de kring hebft zich eigen beginadres zodat het weet welke bevelen het van de DMX-controller要比et deceleren. Wanner U heel wat vermogen nodig heeft kan U verscheidene Micro Led Managers gebruiken en hen hetzelfde beginadres geen. Bekijk het vorige hoofdstkom te leeren Hoe U DMX adressen要比et programmeren.

DMX ADRESSERING

Hoe het DMX adres in te stellen:

Er zich drie manieren om de DMX adressen van de units in te stellen. Wanner u the instellingsopties A,

B gebruikt dan MOET u ALLE DIP-switches in UIT positie zetten

A. Het DMX-adres individuel per Micro LED Manager instellen:

Wees er zeker van dat alle DIP-schakelaars in UIT positie staan!
- Wees er zeker van dat de DMX kabels van alle toestellen met elkaar verbondenen zijn.
- Sluit het eerste toestel aan op een universe DMX controller
Sluit alle toestellen aan op het net zodat ze allen aanslaan
Stel al uw DMX kanalen van uw DMX controller in op zero ( waarde 000 )
- Stel het DMX kanaal, dat u als DMX startadres wilt toewijzen aan uw Micro LED Manager in op het maximum (waarde 255)
- Druk de "Auto DMX address" toets ( 6 ) op uw Micro LED Manager kort in.
- Wanner u ook een ander toestel op het zelfde DMX startadres wil instellen, dient u simpelweg zijn "Auto DMX address" toets (6) in te drukken en dan za deal deze hetzelfde adres verkrijgen.
Klaar!

Een voorbeeld ter verduidelijkking:

We zullen het DMX startadres van een Micro LED Manager instellen op 106:

• Sluit de Micro LED Manager aan op de DMX controller zoals hierboven beschreiben en wees er zeker van dat alles aangeschakeld is.
  Stel alle DMX kanalen van de controller in op nul (000)
  Stel nu het DMX kanaal 106 in op het maximum (255)
• Druk de "Auto DMX address" toets (6) van uw Micro LED Manager kort in
  Klaar uw Micro LED Manager heeft nu als DMX startadres 106!

B. Automatische DMX adressering, startend vanaf een willekeurig ingegeven startadres:

Om een hele hoopijd te besparen (beeldt uzelf in hoeveelijd het instellen van de Dip switches van 16 tostellen inneemt... ) kan u de DMX adressen van alle tostellelen in de DMX ketting duwen et dit enkel door een toets in te drukken. U hoeft het startadres van elk individuell toestel nicht te berekenen, dit worden voor u gedaan!

• Wees er zeker van dat alle DIP-schakelaars in UIT positie staan!
• Wees er zeker van dat de DMX kabels van alle toestellen met elkaar verbondenen zijn.
• Sluit het eerste toestel aan op een universe DMX controller
  Sluit alle toestellen aan op het net zodat ze allen aanslaan
  Stel al uw DMX kanalen van uw DMX controller in op zero (waarde 000)
• Stel het DMX kanaal, dat u als DMX startadres wilt toewijzen aan uw Micro LED Manager, in op het maximum (waarde 255)
• Druk de "Auto DMX address" toets ( 6 ) in op uw eerste Micro LED Manager in de ketting gedurende ongeveer 5 seconden
• Klaar! De eerste Micro LED Manager in de ketting za het DMX startadres ontvangen dat u gekozen heeft en de DMX adressen van alle andere toestellen in de DMX ketting worden automatisch berekend en geprogrammeerd!

Een voorbeeld om de zaken te verduidelijkken:

We wilnen de DMX adressen van 16 toestellen instellen, het DMX startadres van de eerste Micro LED Manager要去 202ijken

• Sluit alle Micro LED Managers aan op de DMX controller zoals hierboven beschreiben en wees er zeker van dat alles aangeschakeld is.
  Stel alle DMX kanalen van de controller in op zero (000)
  Stel nu het DMX kanaal 202 in op het maximum (255)

• Druk de "Auto DMX address" toets (6) van de eerste Micro LED Manager in de ketting in gedurende ongeveer 5 Seconden.

• Klaar! De eerste Micro LED Manager in de ketting za het DMX startadres 202 ontvangen en de DMX adressen van alle andere tostellellen in de DMX ketting worden automatisch berekend en geprogrammeerd! Dit beteketent dat de 2^de Micro LED Manager automatisch het adres 206 za ontvangen, de 3^de heeft het adres 210,..., tot en met de 16^de Micro LED Manager die automatisch het startadres 262 za ontvangen.

U heeft net 16 Micro LED Managers geprogrammeerd en dit heeft slecht onceveer 10 seconden geduurd !!!

Opmerking: U kurz de toestellen mixen met andere DMX effecten die de automatische DMX adressering optie nicht hebben. In dat geval dient u de DMX adressen van deze DMX efecten nog steeds manueel in te stellen. U kurz de Micro LED Managers Mengen met andere LED producten van JB Systems die wel over de automatische DMX adresseringsfunctie beschikken. Zo zullen ook automatisch hun DMX adres toegewezen krijgen

C. DMX adresseren door middel van de DIP schakelaars:

Dit is de tradionele adresseringsmethode welke u moet gebruiken met de LED WALL DIMMER.

De eerste 9 Dip-schakelaars reageren op een bepaalde DMX-waarde

U kan deze waarden combineren om een startadres te bekomen:tussen 1 en 512:

Dip	#1	#2	#3	#4	#5	#6	#7	#8	#9
Waarde	1	2	4	8	16	32	64	128	256

Beginadres = 01 switch 1 = ON waarden: 1
Beginadres = 05 → switch 1 + 3 = ON waarden: 1 + 4 = 5
Beginadres = 09 → switch 1 + 4 = ON waarden: 1 + 8 = 9
Beginadres = 13 → switch 1 + 3 + 4 = ON waarden: 1 + 4 + 8 = 13

···

Beginadres = 62 switch 2 + 3 + 4 + 5 + 6 = ON waarden: 2 + 4 + 8 + 16 + 32 = 62

BEDIENINGSVOORSCHRIFTEN

A. Zelfstandige werking van 1 toestel:

• Sluit de LED projectors aan de Micro Led Manager aan zoals in de vorige hoofdstukken worden vermeld.
• Zet het toestel aan en neem een kijkje in het hoofdstuk "DIP SCHAKELAAR INSTELLINGEN" om met de diverse functies van de faders en knappen vertrouwd te geraken.

B. Twee of Meerderete toestellen in master/slave opstelling:

• Sluit de LED projectors aan de Micro Led Manager aan zoals in de vorige hoofdstukken worden vermeld.
• Verbind de apparaten aan elkaar aan zoals vermeld in het hoofdstuk elektrische installaties.
• Zet de Micro Led Managers aan. U kan enkel de master controleren, die bedietenen op de slaves zijn buiten begruik. Neem een kijkje in het hoofdstuk "DIP SCHAKELAAR INSTELLINGEN" om met de diverse functies van de faders en knappen ver Trouwd te geraken.

C. Sluit de optionele LEDCON-02 (of LEDCON-01) controller aan als afstandsbediening:

In de meeste geallen zal de MICRO LED MANAGER op een muur geinstalleerd worden, zich bij de LED projectors. Als u gemakkelijke toegang tot+zijn functies wilt hebben, kan u de LEDCON-01 controller op de (eerste) Micro Led Manager aansluiten. De andere verbindingen zijn identiek als die van de zichstandige of master/slave instelleningen. Vergeet nicht de automatische adressering uit te voeren op de LEDCON-02!!!

D. Gecontroleerd door de universele DMX-controller:

• Sluit de LED projectors aan de Micro Led Manager aan zoals in de vorige hoofdstukken worden vermeld.
• Verbind de Micro Led Manager(s) met alle andere DMX apparaten in de DMX kring.
• Zet alle eenheden aan en geef het juiste DMX adres in. (vergeet nicht op DIP-schakelaar 10 UIT te schakelen)
• Zet uw universele DMX-controller aan en neem een kijkje op de DMX-grafiek hieronder om de verbonden Micro Led Managers te controlleren:

DMX512 Configuration
Ch1	Ch2	Ch3	Ch4
RED	GREEN	BLUE	DIMMER/STROBE
255 100%	255 100%	255 100%	248-255 OPEN 201-247 191-200 SOUND CHASE 8-190 0-7 CLOSED
0 0%	0 0%

Uitgangsspanning voor de LEDs: DC 24V gemeinschappelijk anode

Uitgangsvermögen voor de LEDs: 1x 50W max.

Rood: 16W ~ 17W max.
Groen: 16W ~ 17W max.
Blauw: 16W ~ 17W max.

DMX aansluitingen: 3 pin's XLR (DMX-512 standard)

DMX kanalen: 4 (kanaal1: rood, kanaal2: groen, kanaal3: blauw,

kanaal4: dimmer/stroboscoop)

Audio ingang: interne microfoon

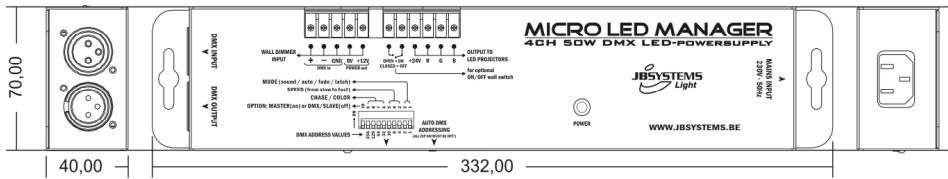

Afmetingen: 332 × 70 × 40 ~mm

Gewicht: 1,00kg

Elke inlichting kan veranderen zonder waarschuwing vooraf

U kan de recentste versie van deze handleiding op unsere website downloaden: www.beglec.com
