| Producttype | Houtkachel |
| Merk | WANDERS |
| Model | SQUARE 60 |
| Nominaal vermogen | 6 kW |
| Rookkanaaldiameter | 150 mm |
| Maximale houtvulling | 3 kg (ongeveer 3 blokken van 30 x 10 cm) |
| Volume verbrandingskamer | 0,03 m³ |
| Oppervlakte van de haardplaat | 0,11 m² |
| Energierendement | 78,4 % |
| Rookgastemperatuur | 335 °C |
| Rookgasmassastroom | 6 g/s |
| CO-gehalte bij 13% O2 | 0,10 % |
| Fijnstof | 1250 mg/m³ |
| Vereiste onderdruk | 0,12 mbar (12 Pa) |
| Aanbevolen ruimtevolume | 70 tot 110 m³ afhankelijk van isolatie |
| Toegestane brandstof | Droog onbehandeld hout (gekloven blokken) |
| Belangrijkste functies | Primaire en secundaire luchtregeling via schuif; groot glas voor warmtediffusie; geïntegreerde rookgasdeflector |
| Lopend onderhoud | Reiniging glas met keramisch reinigingsmiddel; oliën van scharnieren; as verwijderen (2-3 cm laag behouden) |
| Jaarlijks onderhoud | Schoorsteen vegen; dichtheidscontrole; controle van afdichtingen en schuiven |
| Veiligheid | Minimale afstand tot brandbare materialen: 80 cm; onbrandbare vloerplaat (50 cm voor, 30 cm zijkanten); niet gebruiken tegelijk met een afzuigkap |
| Garantie | 5 jaar op materiaal- en constructiefouten; 1 jaar op gietijzer, vermiculiet, elektrische onderdelen en lak |
| Normen | EN 13229; conform art. 15a B-Vg (Oostenrijk) |
Veelgestelde vragen - SQUARE 60 WANDERS
Gebruikersvragen over SQUARE 60 WANDERS
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Houtkachel in PDF-formaat gratis! Vind uw handleiding SQUARE 60 - WANDERS en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. SQUARE 60 van het merk WANDERS.

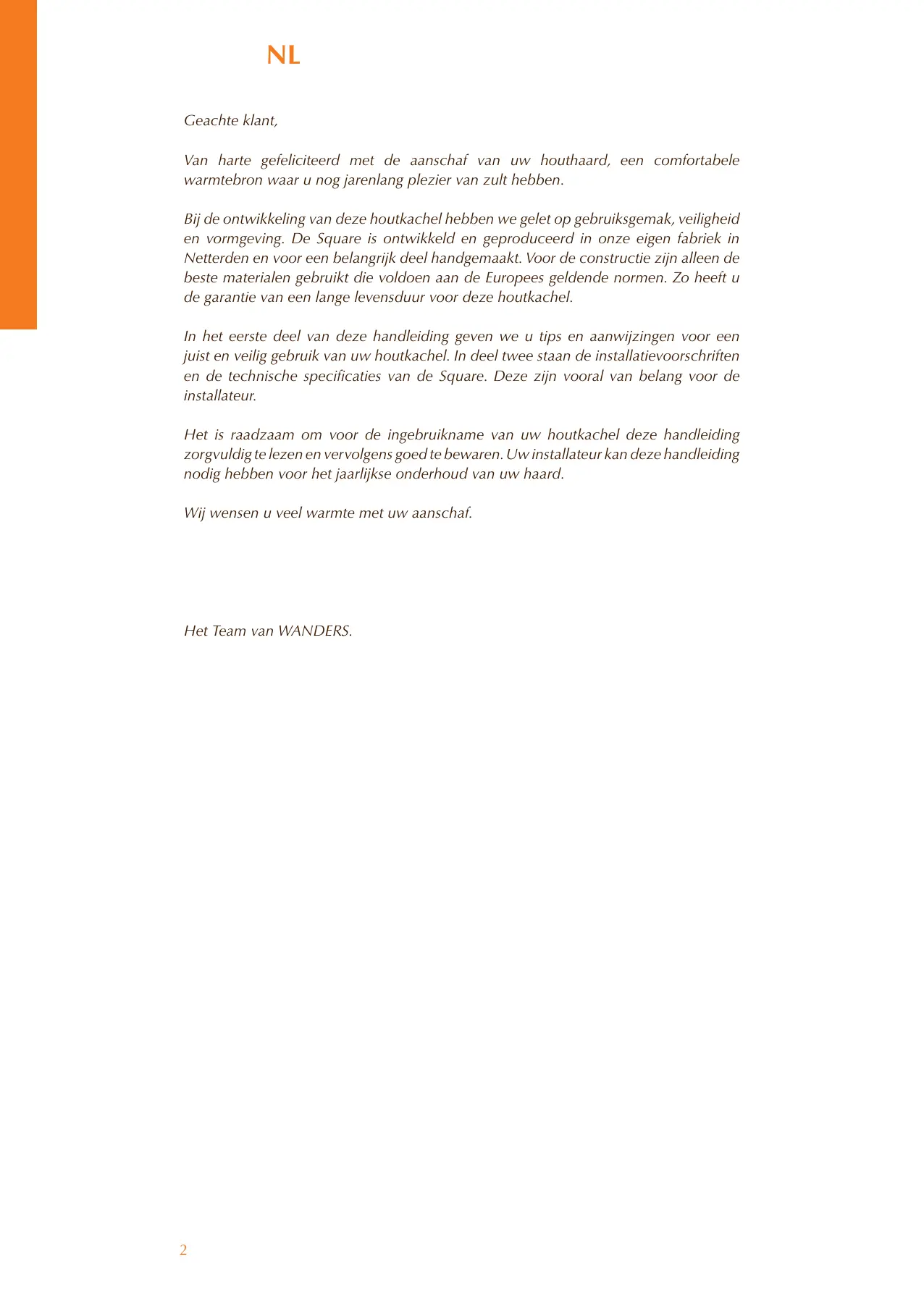

GEBRUIKSAANWIJZING SQUARE 60 WANDERS
Van harte gefeliciteerd met de aanschaf van uw houthaard, een comfortabile warmtebron waar u nog jarenlang plezier van zult hebben.
Bij de ontwikkeling van deze houtkachel hebben we gelet op gebruiksgemak, veiligheid en vormgeving. De Square is ontwikkeld en geprodueerd in unsere eigen fabriek in Netterden en voor een belangrijk deel handgemaakt. Voor de constructie zijn alleen de Beste materialen gebruikt die voldoen aan de Europees geldende normen. Zo heeft u de garantie van een lange levensduur voor deze houtkachel.
In het eerste deel van deze handleiding gehen we u tips en aanwijzingen voor een juist en veilig gebruik van uw houtkachel. In deel twee staan de installmentevoorschriften en de technische specificaties van de Square. Deze� vooral van belang voor de installateur.
Het is raadzaam om voor de ingebruikname van uw houtkachel deze handleiding zorgvuldig te lezen enervoigens goed te bewaren. Uw installeur kan deze handleiding nodig hebben voor het Jaarlijke onderhoud van uw haard.
Wij wensen u veel warmte met uw aanschaf.
Het Team van WANDERS.
Inhoudsopgave
Uw Square houtkachel in een oogopslag 4
Installatie 4
Aansteken van de kachel 4
Eerstekeerstoken 5
Brandstof: hout 5
De optimale stookwijze 6
Schoorsteen en rookkanaal 6
Onderhoud 6
Veiligheid 7
Garantie 7
Installievoorschriften Square 8
Technische gegevens Square 11
Technische tekeningen 51

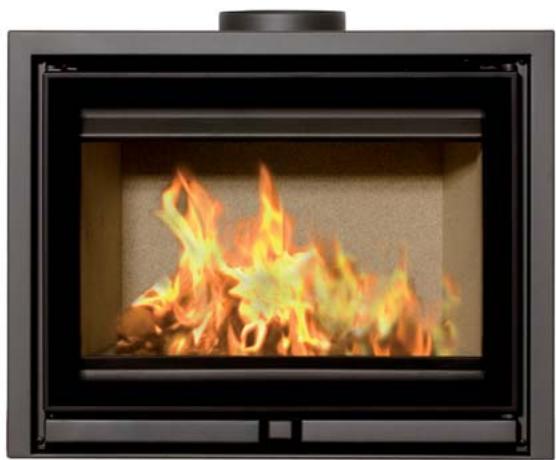

Uw Square houtkachel in een oogopslag
De Square 60
De Square is een combinatie van comfort en een efficiente warmteafgifte.
Door de große hoeveelheid glas zal de warmte in de kachel direct uitgestraald worden zodate u zoveel möglichk warmte in het vertrek krijgt. De ingebouwde rookgas keerplaat, zorgt ervoor dat er extra warmte aan de rookgassen worden onttrokken, waardoor de kachel meer warmte uiststraalt. En met de ingebouwde luchtschuif kutu zich de verbrandingslucht regelen zodate de haard hierdoor meer/minder zuurstof krijgt en daardoormeer/ minder hard brandt, dus meer/minder warmte afgeeft.
Installatie
Over het algemeen zorgt de dealer waar u de Square heeft aangeschäft, ook voor de plaatsing. Is dat Niet het geval, verzeker u er dan van dat deplaatsing wordenuitgevoerd door een erkende installmenter. Een erkende installmenter kan u ook het juiste advies geen over het rookkanaal waarop de haard要去 worden aangesloten. Aansluten van houtkachels door onbevoegden is verboden. Wij+kunnen u in dat geval geen garantie geen op de juiste werkung van de Square.
Houd bij de installment ook rekening met de brandveiligheid. Zie pagina 9.
Aansteken in de vroege herfst of late winter
Wanneer de buiten- en binnentemperatuur Niet veel van elkaar verschellen is een goede schoorsteentreek een ware uitdaging. In de vroege herfst of late winterdagen kurz u de schoorsteentrek een handje helpen door weinig hout te verbranden terwijl u alle luchtopeningen maximaal open houdt. Veel luchttoevoer bevordert snelle opwarming en dat stimuleert de schoorsteentrek waar. Stoken met weinig hout voorkomt dat rook de kamer weein instroomt
De houtaard is geschikt als bijverwarming en is geen verwanger voor bijvoorbeeld uw CV-installatie.

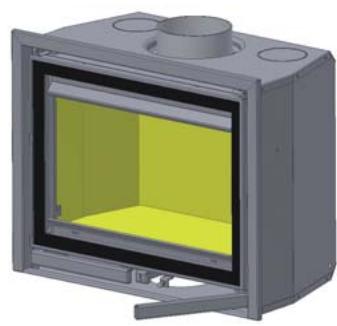

Aansteken van de kachel
De haard worden bij het aansteken en stoken erg heet en heeft zeker twee=uur nodig om af te koelen. Raak de kachel waarom Niet onbeschermd aanijdens het stoken en twee uu daarna. Bedien de haard.altijd met een handschoen, anders=kunt u zware brandwonden oplopen.
Voordat u de haard gaat aansteken, veeg met bijv. een papiertje van een keukenrol, de eventuele aanslag van de ramen. En gebruik dit papier gelijk voor het aanmaken van uw vuur.
Zet de verbrandingslucht toevoer opening open. Schuif, voordat u de kachel aansteekt, de schuif maximaal open.
Open daarna de deur en leg een paar propjes papier of aanmaakblokjes in de haard met waar bovenop een aantalkleine stukjes hout. Steek de stukjes hout aan en zet de deur voor enkele (3-5) minuten op een kier voor extra luchttoevoer, en om de schoorsteen trek sneller op gang te krijgen. Wanner de stukjes hout branden, kut u extra hout toevoegen. (Probeer het hout zodanig losjes in het vuur te leggen, dat de vlammen zich er goed rond konnen ontwikkelen).

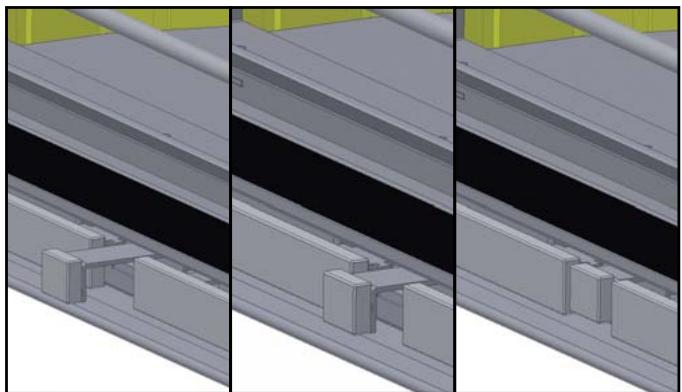

Werking van de luchtschuif
De luchtschuif heeft 3 standen n.l.
1. helemaal uitgetrokken primaire en secundaire lucht-
toevoer open.
- indrukken tot de eerste klik alleen secundaire luchttoevoer open de kachel heeft nu het hoogste rendement en de ruitenspoeling werkt het best.
- indrukken tot de tweede klik alles dicht de kachel za nu langzaam uitgaan.
Let op vingerafdrukken
Pas op dat u het glas aan de binnenzijde van de kachel Niet met de vingers aanraakt. Vinge-rafdrukken branden in het glas zodra u gaat stoken en zijn daarna Niet meer te verwijderen.
Het is verboden om met vloeibare middelen zoals benzine en spiritus de kachel aan te steken.
Voorkom dat indezelfde ruimte waar u de kachel stookt een afzuigkap aanstaat.
Raak de gelakte delen nooit aan bij het opwarmen van de haard.
Eerstekeer stoken
Verkleuren van wanden, plafonds en roosters
Na het stoken van de haard+kunnen wanden, plafonds en roosters verkleuren. Dit komt doordat stofdeeltjes verbranden in de convectiemantel. Dit is een naturuurlijk proces waar WANDERS Niet verantwoordelijk voor is. Om verkleuring te minimaliseren verwijzen wij hier het advies dat gegeven worden in de sfeerhaardenbranche. Uw installmentar kan u�aver informeren.
Wanner u de Square voor de eerste keer gebruikt,要去 de haard 'instoken'. Het toestel is voorzien van een hittebestendige laklaag die bij temperaturen hoger dan 400 graden Celcius in de kachel branden. Dat gebeurt de eerste paar keren dat u stookt, als de temperaturen oplopen tot 600 graden Celcius. Overigens kan dit 'instoken' een onaangename geur met zich meebrengen, maar die is onschadelijk. We raden u aan om de kachel -de eerste 4 tot 5 keer dat u stookt- minimaal 6uur te latent branden met Niet te veel brandstof. Ventileer de ruimte goed verwijl u stookt. Zorg ervoor dat indezelfde ruimte geen afzuigkap aanstaat verwijl de haard brandt; een afzuigkap trekt verbrandingslucht weg die de haard nodig heeft.
Tijdens het instoken kan er aanslag komen op het glas van de kacheldeur. Deze aanslag verwijdert u eenvoudig met een Licht vochtige doek, als de kachel koud is. Gebruik eventueel speciala schoolmaakmiddel voor keramische kookplaten. Raak het schone glas Niet meer met de vingers aan. Vingerafdrukken branden in het glas en+zijn daarna Nieteer te verwijderen.
Nieuwbouwwoning of recente renovatie?
Wachtzeswekenmetstokenineennieuwbouwwoning die recent is opgeleverd, of een ruimte die onlangs sterk is gerenoveerd. In muren en plafonds zitten dan nog gassen,Weekmakers en vocht afkomstig van stuc- en schilderwerk. Door de warme luchtstromen, kunnen de vele stofdeeltjes in de ruimte verkleuren en vastplakken aan wanden en plafonds. Ook het vocht in de muren en plafonds worden warm, wat gele vlekken kanveroorzaken.
Brandstof: hout
| Houtsoort | Droogtijd | |
| Den, Populier | 1 | jaar |
| Linde, Wilg, Spar, Berk, Es, Els | 1,5 | jaar |
| Fruitboom, Beuk | 2 | jaar |
| Eik | 2,5 | jaar |
De Square kan alleen gestoekt worden met hout. Leg Niet meer dan 3kg brandstof tegelijk in de kachel. Gebruik altijd schoon, gekapt hout dat voldoende droog is. Zie voor de droogtijden bovenstaande tabel. Nat hout verbrandt slecht en zorgt voor overmatige rookontwikkeling. Daardoor kan de ruit van uw haard zwart van roet worden. Ook hunnen roetdeeltjes zich vastzetten in het rookkanaal. Dat vergroot de kans op schoorsteenbrand.
Vers nat hout, bevat ongeveer 50% procent vocht. Na eenaar drogen, bevat gekloofd hout nog 20% vocht. Na tweeaar drogen is het vochtpercentage gedaald tot 12 tot 15 procent. Droog hout geeft een moot vlambeeld en weinig tot geen rook. Tijdens het branden hoort u het hout knapperen. Nat hout geeft een sissend geluid, veel rook en een minimaal vlambeeld. Het vermindert het stockplezier en rendement aanzienlijk.
Gebruik geen paraffinehoudende houtblokken in uw haard. Als de deur gesloten is, smelt door de hoge但它 de paraffine te snel uit de houtblokken. De verruilde rookgassen die hierdoor ontstaan slaan direct neer op het glas van de kacheldeur, branden in het glas en zichn dan nicht meer te verwijderen.
Watete doen bij schoorsteenbrand.
Bij schoorsteenbrand sluit u direct de afsluitklep in de schoorsteen en alle luchttoevoerkanalen. Bel de brandweer. Na het blussen要去en schoorsteen en kachel opnieuw worden gekeurd door uw installmenteur.
Gebruik geen hout dat is geverfd, geimpregneerd, verlijmd of anderszins bewerkt. De rookgassen zijn zeer schadelijk voor het milieu en+kunnen uw haard aantasten. Ook is het verboden om plastics en ander afval te verbranden vanwege de giftige rookontwikkeling.
Houtsoorten en opslag
Alle soorten schoon, gekapt en droog hout kun t u gebruiken als brandstof. Harde houtsoorten zoals eik, beuk en berg branden langzaam, geen veel warmte af en vormen gemakkelijk houtskool. Zachtere houtsoorten zoals spar, den en populier geen meer vlammen, maar minder warmte en minder houtskool.
Hout kunt u het Beste opslaan op een winderige plek, beschut gegen de regen. Zo droogt het hout op een tatsächlijke wijze. Stapel de houtblokken op een oude pallet of rooster. Zo kan het hout ook vanaf de onderkant drogen en komen de onderste houtblokken Niet in contact met water.
De optimale stookwijze
Kachels van WANDERS zich zo ontworpen, dat zemaxaal rendement leveren. Een goed gestookte houtkachel kan een rendement halen van ongeveer 75% . Hierdoor heeft u minder hout nodig voor evenveel warmte. Bovendien geeft een goed gestookte kachel minder rookveruiling. Een,aantal tips voor optimaal stockplezier:
- Stook uw kachel algijd met gesloten deur; daardoor verbetert het stookrendement 8 tot 10 koer. Bij een open deur trekt de schoorsteen meer lucht aan dan nodig voor een goede verbanding. De relatief koude lucht koelt het vuur af. Tevens voorkomt u brandschade door möglichuktispattende vuurdeeltjes, met name van naaldhout.
- Leg Niet meer dan 3 houtblokken ineens op het vuur. Veel brandstof ineens werkdt efficiente verbranding tegen en belast het milieu onnodig.
- Ventileer de ruimte goed als uw haard brandt. Een knetterend houtvuur heeft een minimaal verbruik van 25 kubieke meter lucht per uur. Zet nooit uw afzuigkap aan als uw kachel indezelfde ruimte brandt.
- Wees voorzichtig met stoken bij mist of windstil waar. Bij windstil waar is er nauwelijks trek in de koude schoorsteen. Omdat rook zwaarder is dan lustt bestaat de kans dat de rook dan de kamer instroomt. Bij mistr kal de rook uit de schoorsteen (buiten) snel afkoelen, omlaag zakken en overlast veroorzaken in uw omgeving.
- Doof het vuur Niet plotseling met water maar LAST het opbranden. De materialen binnen in de haard
kunnen verrormen of scheuren door plotselinge,
grote temperatuurverschillen.
Schoorsteen en rookkanaal
De schoorsteen is het belangrijkke onderdeel van uw houthaard. De juiste schoorsteen voorkomt rook in de kamer, aanslag op de ruit en slechte verbranding. Voordat hij tot installmentie overgaat, dient uw installerateur, of een erkend schoorsteenveger, te controleren of het schoorsteenkanaal over de gehele lenghte een diameter heeft van minimaal 150 millimeter en of het kanaal schoon, glad en lekdicht is.
Schoorsteen met een goede trek
Warme lucht wil opstijgen. Van dat principe maakt iedere schoorsteen gebruik. Wat meehelpt, is als de wind bij de schoorsteenmond ook nog eens de luchtuit de schoorsteen 'wegzuiigt'.
Soms kan valwind darüber het omgekeerde effect给他们, en de lucht juist terug de schoorsteen inblazen. Ook relatief zware koude mistlucht kan een goede trek van uw schoorsteen gegenwerken, evenals een lang rookkanaal met een ruw oppervlak en veel bochten. Bij slechte naturuurlijke trek kan uw installerateur u voorlichten over het gebruik van een ventilator voor uw rookkanaal.
Onderhoud
Klein onderhoud
- Wij adviseren u om een laagje as van twee tot drie centimeter te lately liggen. Zo beschermt u de stookplaat.
- Reinig de kachel aan de buitenkant met een Licht vochtige doek die Niet pluist. Gebruik geen agressieve schoonmaak- en schuurmiddelen.
Maak het koude glas schoon met schoonmaakmiddel voor keramische kookplaten. Raak het schone glas Niet meer met de vingers aan. Vingerafdrukken branden in het glas. - Olie af en toe de scharnieren en de deursluiting.
Gebruik geen agressieve schoonmaak- en schuurmiddelen om uw haard te onderhonden.
Buiten gebruiktelling
- Sluit alle deuren en luchttoevoeren in het zomerseizoen
- Plaats vochtabsorberend zout in de kachel als die in een vochtige ruimte staat
Jaarliks onderhoud
- Laat, in verband met brandveiligheid en een eventuele brandverzekering, ieder一年多 uw schoorsteen grondig vegen door een erkende schoorsteenveger.
- Laat maarlijke de dichtheid controlleren van de rookgasafvoer en de verbrandingsluchttoevoer van het dubbelwandige rookkanaalsystem
- Laat一年多elijks het volledige kanalensysteme controlleren, inclusief de dak- of geveldoorvoer en de uitmonding net buiten de gevel.
- Laat elk一年多 schuiven en/of kleppen controleren op hun werking.
- Laat Jaarlijs alle affdichtingen van deuren en glasramen controeren op slijtage.
Veiligheid
Met een houthaard van WANDERS heeft u een comfortablee en veilige warmtebron in lui.
De brandveiligheid begint bij een correcte installationen een goed werkend rookgasafvoerkanaal. Uwinstalleur dient zich daartoe te houden aan deinstallatievoorschriften, zoals omschreiben op pagina8 en verder. Voor veilig stoken�verder de volgende punten van belong:
- Stook uw haard zo veel möglichk met een gesloten deur. Dat verhoegt het rendement en is ook better voor het milieu.
- Voorkom datkleine kinderen of hulpbehoevenden in de buurt van een brandende kachel komen en LAST ze Niet alleen als de haard brandt. Gebruik eventueel een haardschem.
- Giet of leg geen brandbare vloeistoffen en materialen in de kachel. Dit kan de kachel onherstelbaar beschadigen.
- Als de vloer rond de haard van brandhaar materiaal is, gebruik dan een vloerplaat. De vloerplaat dient een minimale grootte te hebben van: aan de voorzijde van de deur: 50 cm uit de haard. Aan elke zijkant van de deur: 30 cm uit de haard
- Plaats geen brandbare materialen, bijvoorbeeld gordijnen, houten voorwerpen (kasten, scholderijen), vlakbij de kachel of het rookkanaal. Houd minimaal een afstand van 80 centimeter aan vanaf de buitenzijde van de haard en het schoorsteenkanaal.
- Laat de schouw nooit bekleden met brandbaar materiaal (zoals papierbehang).
- Houd de punten inacht die staan onder het kopje 'Optimale stockwijze', op pagina 6.
- Laat de haard alleen repareren door een erkend installateur en met originele onderdelen.
Garantie
Op uw houtkachel biedt WANDERS Metaalproducten B.V. te Netterden een garantie van 5aar na aankoopdatum, mits de haard op een juiste wijze is geinstalleerd en worden gebruikt volgens de aanwijzingen in deze handleiding. Onder de garantie vallen alle gebreken die te herleiden zijn tot materiaal- en constructiefouten. In die gevallen ontvangt u gratis nieuwe onderdelen. Arbeidsloon en andere kosten vallen nicht onder de garantie. Defecte onderdelen kunt franco toezenden aan WANDERS Metaalproducten B.V., Amtweg 4, 7077 AL, Netterden. Voordat de haard geplaatst worden,要去 u controlleden of er zichbare schade is aan het toestel.
In dat geval moet u het toestel Niet accepteren, maar contact opnemen met uw leverancier.
Buiten de garantie vallen: het glas, storingen ontstaandoorondeelkundig gebruik; Niet juiste naleving van de landelijkke voorschriften en de bijgevoegde installmenten bedieningsvoorschrift-ten; installment door een Niet door WANDERS erkend installeur of dealer; verwaarlozing van het toestel en bij wisseling van eigenaar. De garantie vervalt ook bij gebruik van een verkeerde brandstof.
Voor de volgende onderdelen geldt een garantietermijn van 1aar: alle gietijzeren en vermiculite onderdelen, de elektrische onderdelen, dethermostaatklep en de lak.
WANDERS is nicht verantwoordelijk voor eventuele scheuren in sierpleisterwerk en verkleuringen van wanden, plafonds en/of roosters na het stoken van de haard. Verkleuringen können ontstaan doordat stofdeeltjes verbranden in de convectiemantel. Om de kans op scheuren in sierpleisterwerk en eventuele verkleuringen te minimisieren verwijzen wij maar het advies dat gegeven worden in de sfeerhaardenbranche.
Uw installateur kan u hierover informeren.
Klachten worden in behandeling genomen nadat de verkoopfirma/installateur of het gasbedrijf een klacht heeft ingediend, vergezeld van de aankoopdatum en een kopie van de aankoopbon. Reparations geenrecht op verlenging van de garantietermijn. Alle gevolgschade wordenuitgesloten.
Installievoorschriften Square
| Algemene aanwijzingen | 8 |
| Voorbereiding | 8 |
| Installatie | 9 |
| Aansluiten van de haard | 10 |
| Reparaties | 10 |
Algemene aanwijzingen
De Square is gekeurd volgens de internationale normering EN 13229 en kent een extra uitbreidingsnormering voor optimaal milieu vrijelijk stoken met betrekking tot rookgassen (art. 15a B-Vg. Des BmfWA). De haard kan aangesloten worden op een rookkanaal waar meerere kachels op+zijn aangesloten. De pijp voor de rookgasafvoer heeft een diameter van 150 millimeter.
Het toestel mag alleen geplaatst en aangesloten worden door een erkende installmenter en volgens de onderstaande installmentevoorschriften. Daarnaast gelden de nationale en lokale wet- en regelgeving voor plaatsing en gebruik van houtkachels. WANDERS biedt geen garantie wanner de haard onvolledig of onjuist is aangesloten of geinstalleerd.
Het is nicht togetestan de kachel teplaatsen in:
- Algemeen toegankelijke galerijen en gangen.
- Trappenhuizen, behalte in gebouwen met nicht meer dan twee woningen
- Ruimtes waarlicht ontvlambare of explosie gevaarlijke stoffen worden verwerkt.
- Ruimtes waareen afzuigkapaanstaatofeen mechanisch afzuigsysteme is geplaatst, behalve wanner u de luchtaanvoerrechtstreeks van buiten haalt, zodate een gevaarloze verbranding verzekerd is.
Voorbereiding
Het schoorsteenkanaal
Voordat u de haard plaatst dient u de volgende punten in acht te nemen:
- Als u de kachel aansluit op een bestaande schoorsteen, dan要去 die eerst vakkundig schoongemaaakt en gecontroleerd worden door een erkend schoorsteenveegbedrijf. Eventuele aflsuitkleppen dienen te worden verwijderd.
- De rookgasafvoer van de haard dient zichonder omwegen te worden aangesloten op het schoorsteenkanaal.
- De onderdruk in het schoorsteenkanaal moet minimaal
12 Pa of 0,12 mbar zichn.

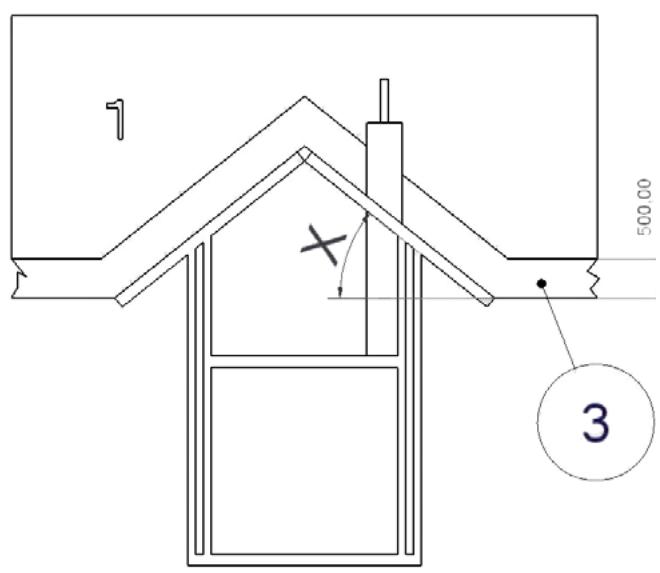

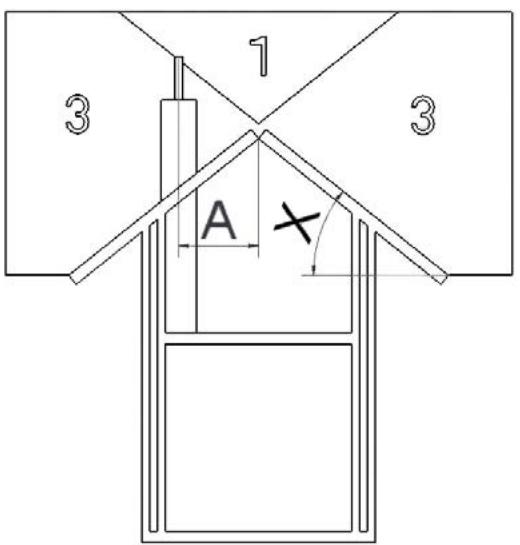

- Hetschoorsteenkanaalmoetaltijdinuitmondingsgebied 1 UIT komen. Zie onderstaande tekeningen.
- Het schoorsteenkanaal dient ten tjnde van plaatsing schoon en lekdicht te zichen en zonder enige belemmering een diameter van minstens 150 millimeter te hebben.
Eventuele bochten in het rookkanaal mogen Niet groter zijn dan 45 graden.
U dient zich ervan te overtuigen dat het schoorsteenkanaal de rookgassen voldoende, goed en veilig kan afvoeren.
Brandveiligkeit
In verband met brandveiligheid is het belangrijk om onderstaande voorschriften in acht te nemen voordat de kachel worden geinstalleerd.
- Als de vloer rond de haard van brandhaar materiaal is gebruik dan een vloerplaat.
De vloerplaat dient een minimale grootte te hebben van: - aan de voorzijde van de deur: 50 centimeter uit de haard.
- aan de zijkant van de deur: 30 centimeter uit de haard.
- Houd minimaal 80 centimeter afstandussen de kachel en brandbare objecten, zoals: gordijnen, houten voorwerpen (kasten en scholderijen) en glazen objecten. Houd bezelfde afstand aan ten opzichte van het rookkanaal.
- Houten constructieonderdelen binnen het stralingsbereik van de kachel (80 centimeter vanaf buitenzijde kachel) dienen brandvrij bekleed te worden.
- Indien de rookgasafvoer door een plafond en/of dak gaat dat bestaat uit brandbare materialen, dienen plafond en dak ongeveer 80 centimeter rond bekleed te worden met brandvrijne materialen. Let hierbij op balklagen en eventuele elektrische leidingen.
- Tussen de kachel en dragende, stalen constructieonderdelen要去 minimaal een afstand van 50 centimeter zitten (in alle richtingen).
- Scherm alle brandbare materialen auf die zich binnen een straal van 80 centimeter van de kachelopeningen bevinden. Doe dit met nicht brandbare materi-alen.
- Bekleed de schouw nooit met brandbaar materiaal (zoals papierbehang).
- De muur anschter de kachel moet uit brandvrijne materiaalen bestaan of ermee geisoleerd worden. Het isolatiematerialiaal dient een temperatuur van 700 graden Celsius te weerstaan en een dichtheid van 80~kg / m3 te hebben. Zie voor de isolatiematerialien pagina 12).
- Voorkom bij hetplaatsen van de haard warmt-edoorslag. De warmte afgifte van een brandende haard kan door de muur heb ten trekken. Dit kan zichs brand veroorzaken aan de andere kant van de muur. Voorkom dit.
Installatie
De Square is gekeurd volgens de internationale normering EN 13229 en kent een extra uitbreidingsnormering voor optimaal milieu vrijelijk stoken met betrekking tot rookgassen (art. 15a B-Vg. Des BmfWA). De haard kan aangesloten worden op een rookkanaal waar meerere kachels op zijn aangesloten. De pijp voor de rookgasafvoer heeft een diameter van 150 millimeter.
Verbrandingslucht toevoer
De haard dient voldoende verse verbrandingslucht toegevoerd te krijgen. Maak indien nodig een extra luchttoevoer opening, zo zich möglichk bij de kachel; zo vermijdt u tocht. Een extra luchttoevoeropening is absolutut vereist indien:
- Het vertrek is voorzien van een warmte-terugwin-system.
- Het vertrek is voorzien van een centraal afzuigsystemeem.
- Een afzuigkap indezelfdruimte staat.
De luchttoevoeropening moet aflsuitbaar waar indiendez door een brandwerende muur loopt. Zijn er meerder verbrandingstoestellen in bezelfde ruimte aanwezig, dan要去en er voldoende luchtopeningen waar om een zorgeloze verbranding te garanderen.

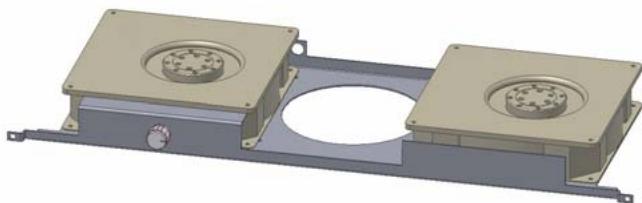

Ventilatoren (optioneel)
De ventilatoren zijn na plaatsing van de haard Niet meer in te bouwen. Deze dieren dus voor installmentie van de haard al geplaatst te worden.
De ventilatoren dieren te worden aangesloten op een geaardstopcontact. Bij hetinschakelen van deventilatoren starten deze op de snugste stand. De ventilatoren zijn verwolgens traploos te regelen. Houdt u rekening met hetfeit dat de ventilatoren.altijd geluid produceren. Wel is getracht dit geluid zoveel möglichk te beperken.
Het is raadzaam om de ventilatoren uit te schakelen op momenten dat u hout bijvult in de haard.
De technische gegevens van de ventilatoren en het bedieningselement zijn als volgt:
Dimmer:
Voltage 230V/50Hz
Afmeting (L× B× H) 75× 26× 20mm
Ventilator:
230V 50Hz120mA20W
Aansluiten van de haard
De Square is een middelzware inzethaard. Verzeker u ervan dat de vloer waar u de haard op staat sterk genoeg is en vlak.
Volg, voordat u de haard monteert, eerst de aanwijzingen op uit het vorige hoofdstuk 'Voorbereiding'. Bescherm uw rug en de vloerijdens de hele montage.
- Controller de verpakking, waar er zichbare schades, zo ja, meldt dit.
- Haal de haard uit de doos,
- Verwijder de pijpmonduit de haard door de 4 schroeven los te draaien,
- Zet de haard op+zijn plaats, zorg ervoor dat de haard precies midden onder het afvoergat staat. Indien uw haard voorzien is van de optionele ventilatoren houdt u rekening met de kabel zodat deze Niet beschadigd of bekneld komt te zitten.
- Sluit de pijpmond aan op het afvoerkanaal, op pagina 8 ziet u waar het kanaal aan dient te voldoen. Het afvoerkanaal dient afwaterend gemonteerd te worden.
- Plaats de keerplaat in de kachel.
- Uw haard is klaar voor gebruik.

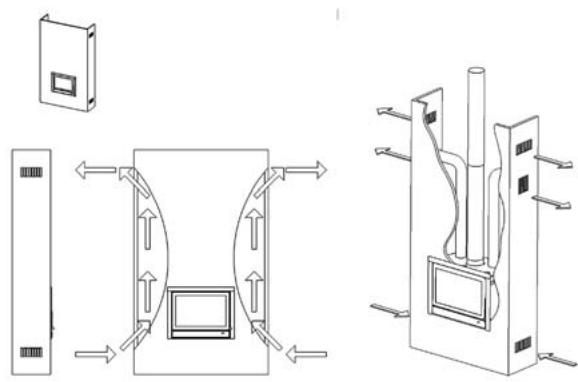

WANDERS adviseert schouwbeluchting bij alle haarden die worden ingebouwd.
Reparaties
Glas verwijderen
Om het glas te verwijderen dient u het frame van de deur los te schroeven. Er bevinden zich 4 schroeven in dit frame, 2 aan de bovenzijde en 2 aan de onderzijde.
Vermiculieten binnenwerk verwijderen
Verwijder de bodemplaat.
Vervolgens cunt u alle panelen er uit nemen.
- nominale warmte worden verkreten bij een schoorsteentrek van 0,12 mbar
Brandstof, houtblokken, 30 × 10 ~cm
| Max. opleg hoeveelheid | 3 stuks |
| Primaire luchtklep | max. |
| Secundaire luchtopening | max. |
| Brandtijd brandstof | ongeveer 1 uw |
Rookgaswaarden volgens DIN 4705, DIN 18895 deel 2
| Square | 60 | 68 | 75 | |||
| Bij gesloten deur | hout | hout | hout | |||
| Rookgashoeveelheid | 6 | g/s | - | g/s | - | g/s |
| Rookgastemperatuur | 335 | °C | - | °C | - | °C |
| Voordruk | 0,12 | mbar | 0,12 | mbar | 0,12 | mbar |
| Rendement | 78,4 | % | - | % | - | % |
| CO op 13% O2 | 0,10 | % | - | % | - | % |
| Fijnstof | 1250 | mg/m3 | - | mg/m3 | - | mg/m3 |
| Keuringsinstituut 1625 . Keuringsnorm EN13229 . Keuringsrapport nr. | RRF-29 09 1895 (Square 60) RRF- (Square 68) RRF- (Square 75) | |||||
Niet alle vertrekken voldoen aan de huidige isolatiewaarden. Voor de inhoud van de te ver-warmen ruimte..., konnen volgens DIN 18893 de volgende waarden aangehouden worden:
Bij gunstige verwarmende omstandigheden:
bereken volgens DIN 4701
Bij minder gunstige omstandigheden:
90 m3 (60) -m3 (68) -m3 (75)
Bij ongunstige omstandigheden:
70 m3 (60) -m3 (68) -m3 (75)
Voorijdelijkke verwarming, bij een onderbreking van meer dan 8aar, kan voor de te verwarmen inhoud 25% );
minder gerekend worden.
Tabel isolatiedikte bij muurdikte
| muurdikte 10 cm | isolatie | convectie mantel | |
| Bescherming van de muur | achterkant 8 cm | ||
| Wanden uit brandbare bouwdelen | X | X | |
| Dragende wanden uit staalbouw | X | X | |
| Inbouw meubel gegen kachel | X | X | |
| Inbouw meubel inchterliggende muur | X | zijkant 8 cm | X |
| Overige wanden | onderkant 6 cm | ||
| Wand dikte < 10 cm | X | X | |
| Wand dikte > 10 cm (kan gemetselde muurশ) | - | - |
Tabel geeft aan welke isolatiedikte gekozen moet worden bij welke muurdikte, ter bescherming van inbouwmanden.
Tabel isolatiematerialiaal, NB: alleen wat in grijs gebied staat is toegestaan
| Isolatie | Verpakt | Warmtegeleiding | Bovenste gebruikstemp. | Dichtheid | |||||
| nr | artikel | nr | vorm | nr | verpakt | nr | °C | nr | Kg/m3 |
| 10 | Mineraal Wol | 01 | Banen | 01 | Matten versticht | 10 | 100 | 02 | 20 |
| 11 | Glaswol | 02 | Losse wol | Matten versticht | 12 | 120 | 03 | 30 | |
| 12 | Steenwol | 03 | Wol | 02 | Matten versticht | 14 | 140 | 04 | 40 |
| 13 | Slakken | Granulaat | G. kromme 2 | 16 | 160 | 05 | 50 | ||
| 04 | Vilt | 06 | 60 | ||||||
| 05 | Lamelle mat | 10 | Schilfers | 07 | 70 | ||||
| G. kromme 1 | 08 | 80 | |||||||
| 06 | Matten versticht | 11 | Schilfers | 09 | 90 | ||||
| 07 | Platen | G. kromme 2 | 10 | 100 | |||||
| 08 | Schalen | 72 | 720 | 11 | 110 | ||||
| 09 | Segmenten | 20 | Platen | 74 | 740 | 12 | 120 | ||
| 10 | Gevlochten | G. kromme 1 | 76 | 760 | 13 | 130 | |||
| 21 | Platen | ||||||||
| G. kromme 2 | 18 | 180 | |||||||
| 99 | Overige | 99 | Enkel | 99 | 99 | ||||
Zoek in deze tabel het isolatiematerialiaal UIT.
NOTA BENE: Groep 99 is NIET toegestaan.
