Produkttyp	Holzofen
Marke	WANDERS
Modell	SQUARE 60
Nennwärmeleistung	6 kW
Rauchrohrdurchmesser	150 mm
Maximale Holzbeladung	3 kg (etwa 3 Scheite von 30 x 10 cm)
Brennraumvolumen	0,03 m³
Sohlenfläche	0,11 m²
Energieeffizienz	78,4 %
Abgastemperatur	335 °C
Abgasmassenstrom	6 g/s
CO-Gehalt bei 13% O2	0,10 %
Feinstaub	1250 mg/m³
Erforderlicher Unterdruck	0,12 mbar (12 Pa)
Empfohlenes Raumvolumen	70 bis 110 m³ je nach Isolierung
Zugelassener Brennstoff	Trockenes, unbehandeltes Holz (gespaltene Scheite)
Hauptfunktionen	Primär- und Sekundärluftregelung über Schieber; große Glasscheibe zur Wärmeverteilung; integrierter Rauchumlenker
Regelmäßige Wartung	Glasreinigung mit Keramikreiniger; Ölen der Scharniere; Ascheentleerung (2-3 cm Schicht erhalten)
Jährliche Wartung	Schornsteinreinigung; Dichtigkeitsprüfung; Überprüfung von Dichtungen und Schiebern
Sicherheit	Mindestabstand zu brennbaren Materialien: 80 cm; nicht brennbare Bodenplatte (50 cm vorne, 30 cm seitlich); nicht gleichzeitig mit einer Dunstabzugshaube verwenden
Garantie	5 Jahre auf Material- und Herstellungsfehler; 1 Jahr auf Gusseisen, Vermiculite, elektrische Teile und Lackierung
Normen	EN 13229; gemäß §15a B-VG (Österreich)

Häufig gestellte Fragen - SQUARE 60 WANDERS

Welches Holz soll im Square 60 verwendet werden?

Verwenden Sie nur trockenes, unbehandeltes, gespaltenes Holz, das vor Regen geschützt gelagert wurde. Harthölzer wie Eiche, Buche und Birke verbrennen langsam. Feuchtes Holz verursacht Rauch und verschmutzt die Glasscheibe. Verbrennen Sie niemals gestrichenes, imprägniertes Holz oder Abfälle.

Wie zünde ich den Ofen zum ersten Mal richtig an?

Öffnen Sie die Luftzufuhr und den Luftschieber vollständig. Legen Sie trockenes Kleinholz und Anzünder hinein, zünden Sie an und lassen Sie die Tür für 3-5 Minuten einen Spalt offen, um den Zug zu fördern. Fügen Sie dann Holzscheite hinzu. Beim ersten Heizen entsteht ein ungefährlicher Geruch durch das Einbrennen der Lackierung. Lüften Sie den Raum gut.

Wie stelle ich die Luftzufuhr mit dem Schieber ein?

Der Schieber hat 3 Positionen: ganz geöffnet (Primär- und Sekundärluft); erster Rastpunkt (nur Sekundärluft, bessere Effizienz und saubere Scheibe); zweiter Rastpunkt (geschlossen, Ofen erlischt). Zum Anzünden ganz öffnen.

Welcher Sicherheitsabstand muss um den Ofen eingehalten werden?

Halten Sie mindestens 80 cm Abstand zwischen Ofen und brennbaren Materialien (Vorhänge, Möbel). Der Boden vor der Tür muss auf 50 cm (vorne) und 30 cm (seitlich) mit einer nicht brennbaren Platte geschützt werden. Die Wand hinter dem Ofen muss feuerfest sein.

Warum wird die Scheibe schwarz und wie reinigt man sie?

Feuchtes Holz oder zu langsame Verbrennung verschmutzt die Scheibe. Nach dem Abkühlen mit einem Keramikplattenreiniger oder einem feuchten Tuch reinigen. Vermeiden Sie Fingerabdrücke auf der Scheibe, da diese bei Hitze einbrennen.

Kann ich gleichzeitig eine Dunstabzugshaube mit dem Ofen benutzen?

Nein, das ist verboten. Die Haube saugt die Verbrennungsluft ab und kann Rauch in den Raum zurückdrücken. Sorgen Sie für ausreichende Raumlüftung ohne mechanische Absaugung.

Was tun bei einem Schornsteinbrand?

Schließen Sie sofort die Schornsteinklappe und alle Luftzufuhren. Alarmieren Sie die Feuerwehr. Lassen Sie nach dem Erlöschen den Schornstein von einem Installateur überprüfen. Zur Vorbeugung lassen Sie den Schornstein jährlich reinigen.

Welche Garantie hat der Square 60?

Die Garantie beträgt 5 Jahre auf Material- und Herstellungsfehler und 1 Jahr auf Gusseisen, Vermiculite, elektrische Teile und Lackierung. Die Glasscheibe ist nicht abgedeckt. Die Installation muss von einem WANDERS-zertifizierten Fachmann durchgeführt werden.

Kann ich den Ofen in einem Neubau oder kürzlich renovierten Gebäude installieren?

Es wird davon abgeraten, den Ofen innerhalb von 6 Wochen nach Bau oder Renovierung in Betrieb zu nehmen, da Wände und Decken noch Gase und Feuchtigkeit enthalten, die gelbliche Flecken verursachen können.

Wie pflege ich den Ofen im Sommer?

Schließen Sie alle Türen und Luftschieber. Bei feuchter Raumluft platzieren Sie einen Feuchtigkeitsabsorber im Ofen. Vor der Wiederinbetriebnahme überprüfen Sie den Zustand der Dichtungen und lassen den Schornstein reinigen.

BEDIENUNGSANLEITUNG SQUARE 60 WANDERS

Technische gegevens Square

Technische gegevens	60		68		75
Deur sluiting	Ba	I/II	Ba	I/II	Ba	I/II
Nominaal vermogen*	6	kW	-	kW	-	kW
Pijpdiameter verbrandingsgassen	150	mm	150	mm	150	mm
Maximale vulling bij hout	3	kg	3	kg	3	kg
Maximale vulling bruinkool	--	kg	--	kg	--	kg
Inhoud verbrandingskamer	0,03	m3	-	m3	-	m3
Oppervlak bodem verbrandingskamer	0,11	m2	-	m2	-	m2

Gebrauchsanweisung und Installationsvorschriften Square Holzofen

Sehr geehrter Kunde,

Herzlichen Glückwunsch zum Kauf Ihres Holzofens, der einecomfortable Wärmequelle ist die Ihnen jahrelang Freue machen wird.

Be der Entwicklung dess Holzofens haben wir besonders auf Gebrauchsfreundlichkeit, Betriebssicherheit und Design gehet. Der Square ist in unserer eigenen Fabrik in Netterden entwickelt, hergestellt und großenteils handgemacht. Bei der Produktion wurden nur die besten Materiale, die den europäischen Normen entsprechen, eingesetzt. Damit gewährleisten wir eine lange Lebensdauer dess Holzofens.

Im ersten Teil dieser Gebrauchsanweisung geben wir Ihnen Tipps und Hinweise für die richtige und sichere Art ihren Holzofen zu benützen. Im zweiten Teil befinden sich die Installationsvorschriften sowie auch die technischen Angaben diesen Square Ofens. Diese sind vor Allem für den Installateur wichtig.

Vor Gebrauch Ihres Holzofens bitten wir Sie die Gebrauchsanweisung sorgfältig zu lessen und sie dann gut zu bewahren. Ihr Installateur braucht weiterecht these Anleitung für die jährliche Wartung Ihres Ofens.

Wir wünschen Ihnen viel Wärme mit Ihr dem Kauf.

Das WANDERS Team

Inhalt

Ihr Square auf einen Blick 41
Montage 41
Den Ofen anmachen 41
Das erstemal Heizen 42
Heizmaterial: Holz 42
Die optimale Art zu Heizen 43
Schornstein und Rauchkanal 43
Wartung 43
Brandschutz 44
Garantie 44
Montagevorschriften Square Holzofen 45

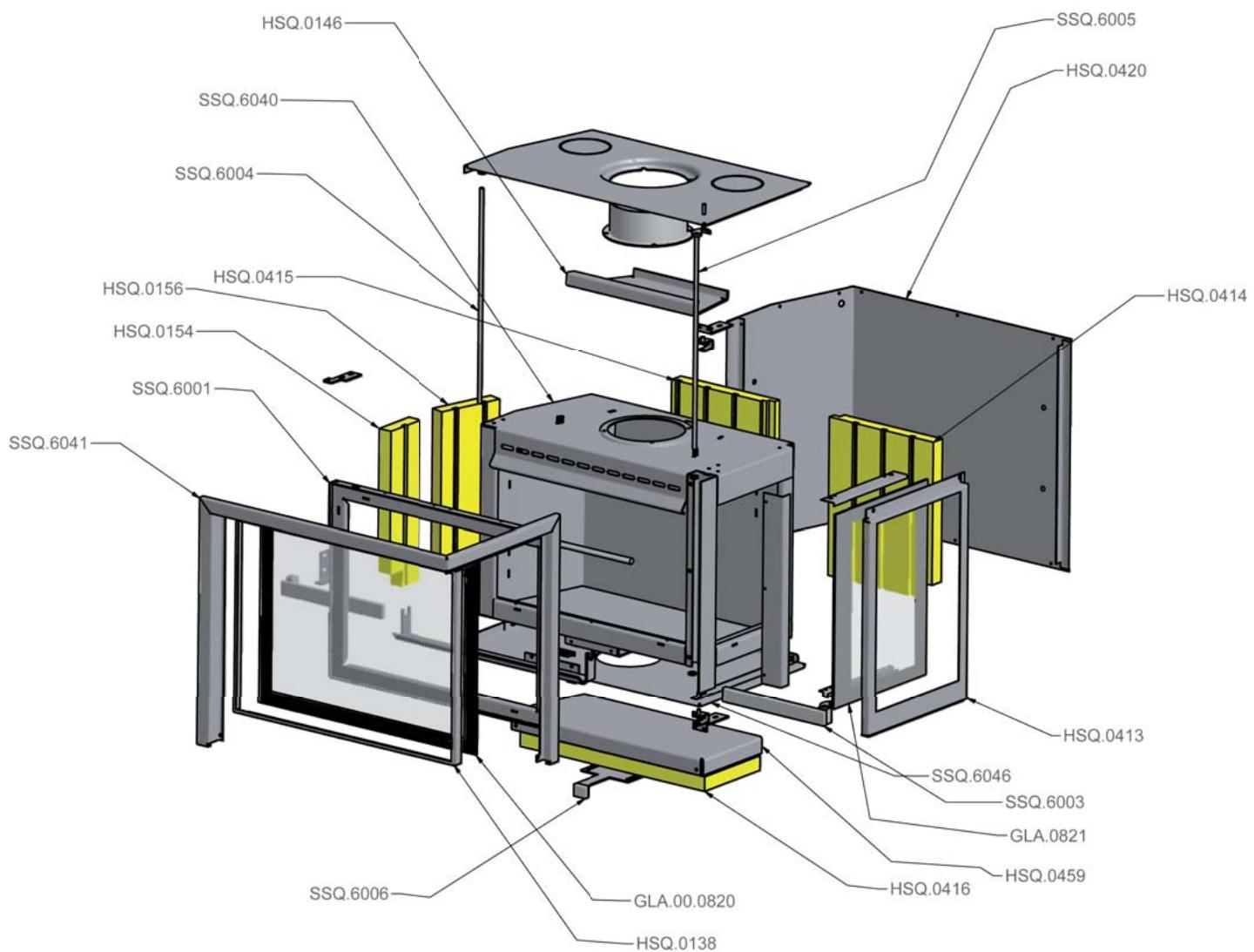

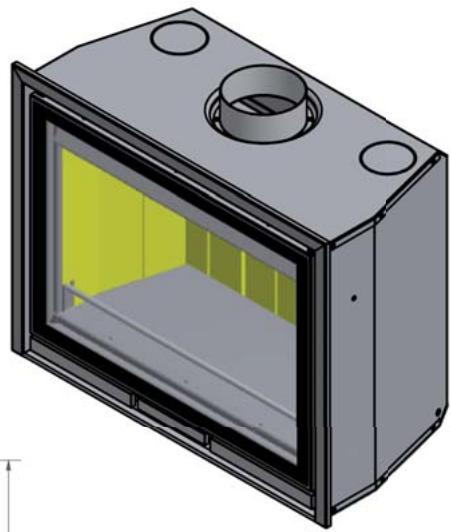

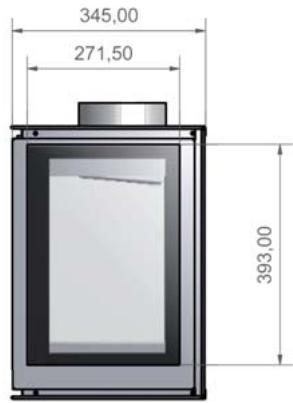

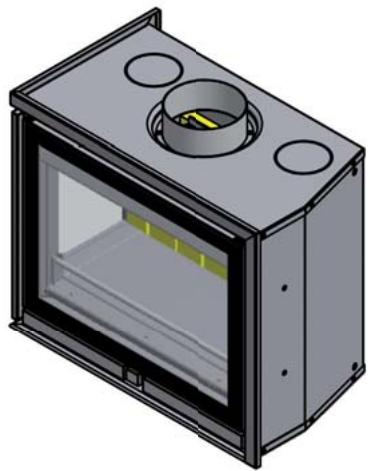

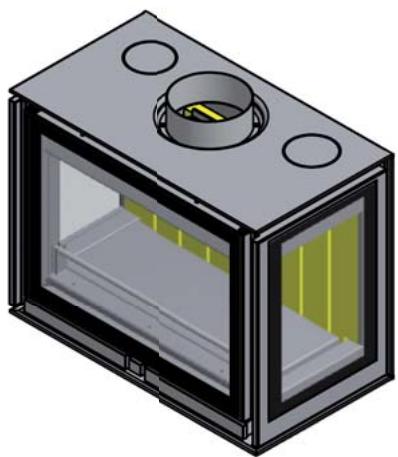

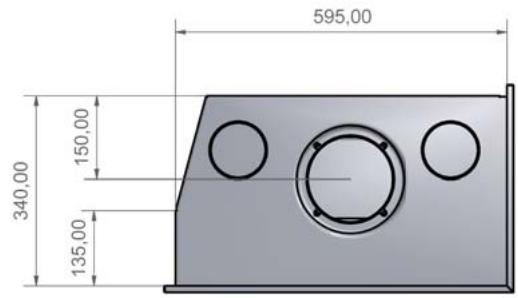

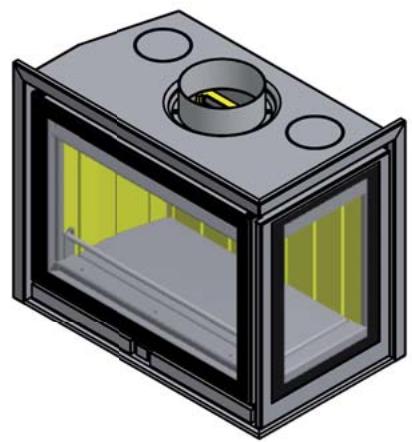

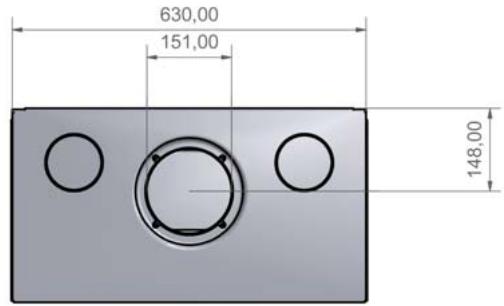

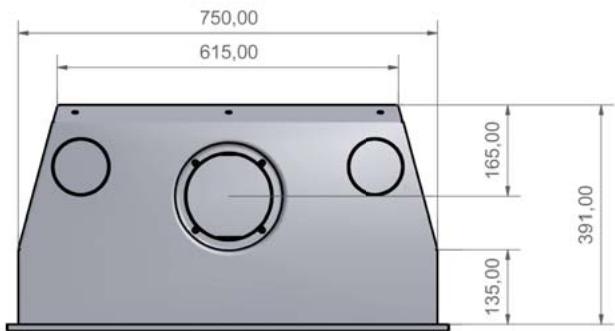

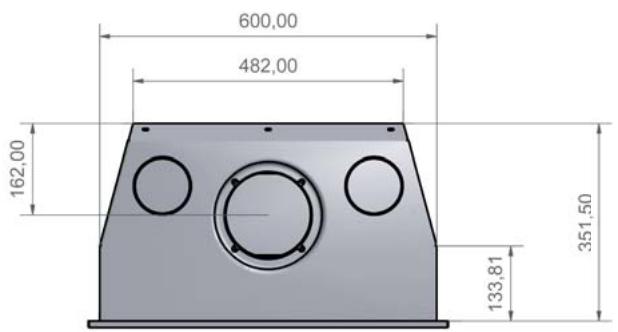

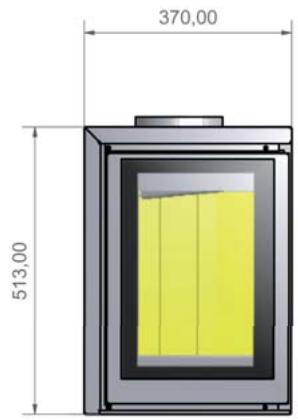

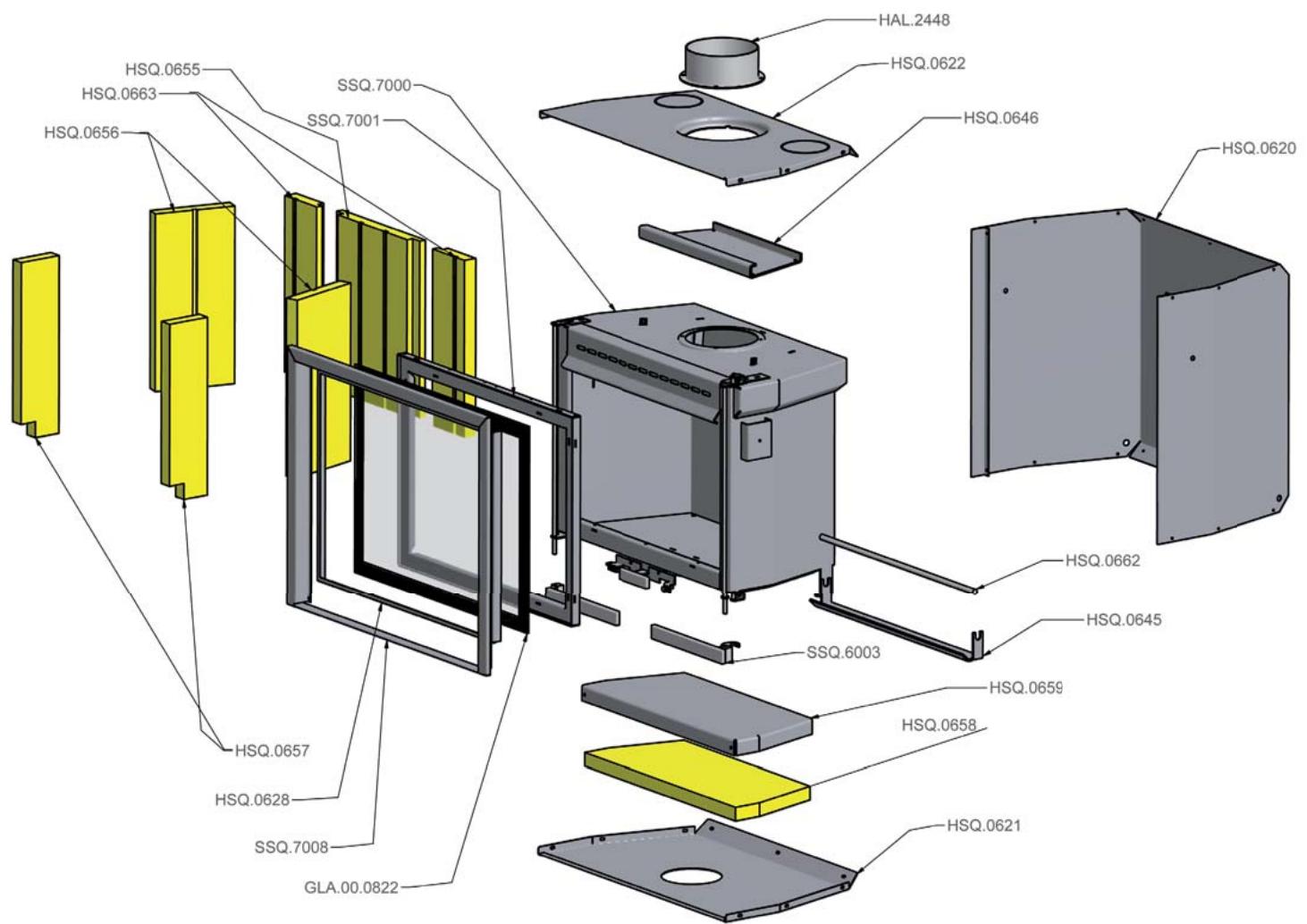

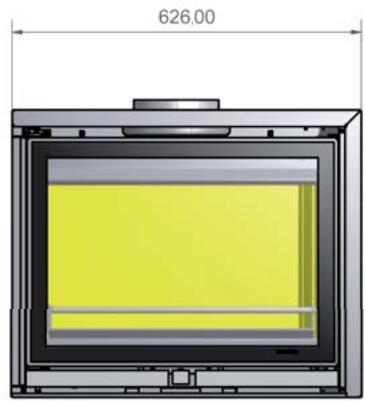

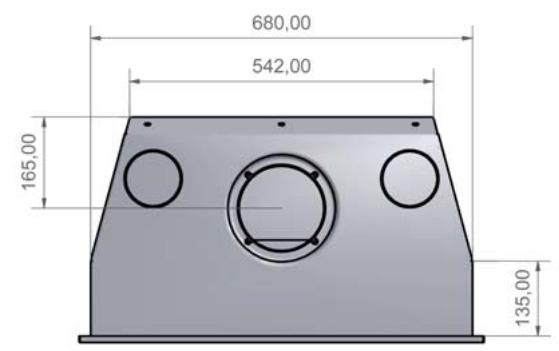

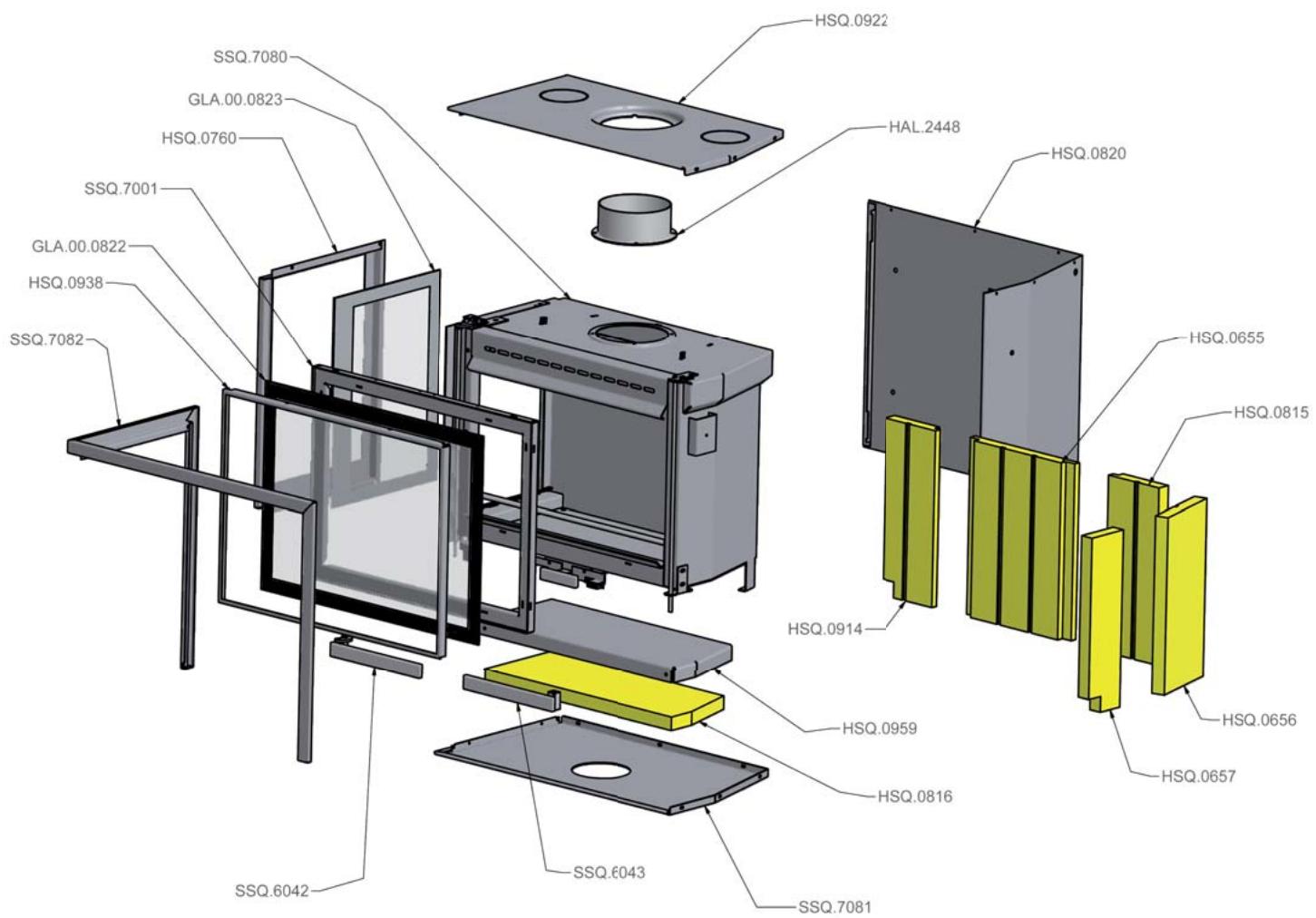

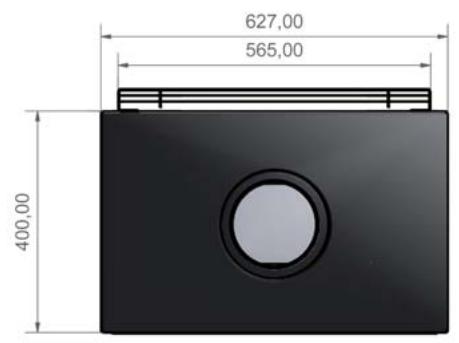

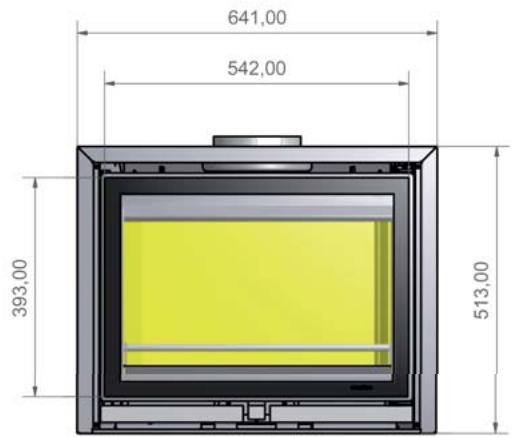

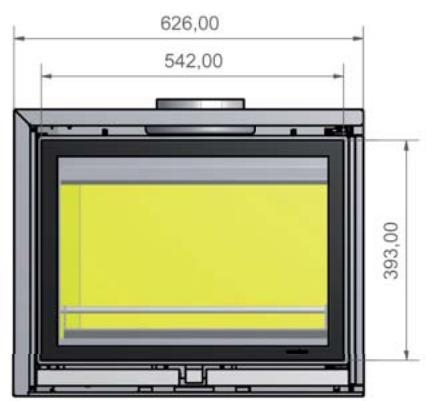

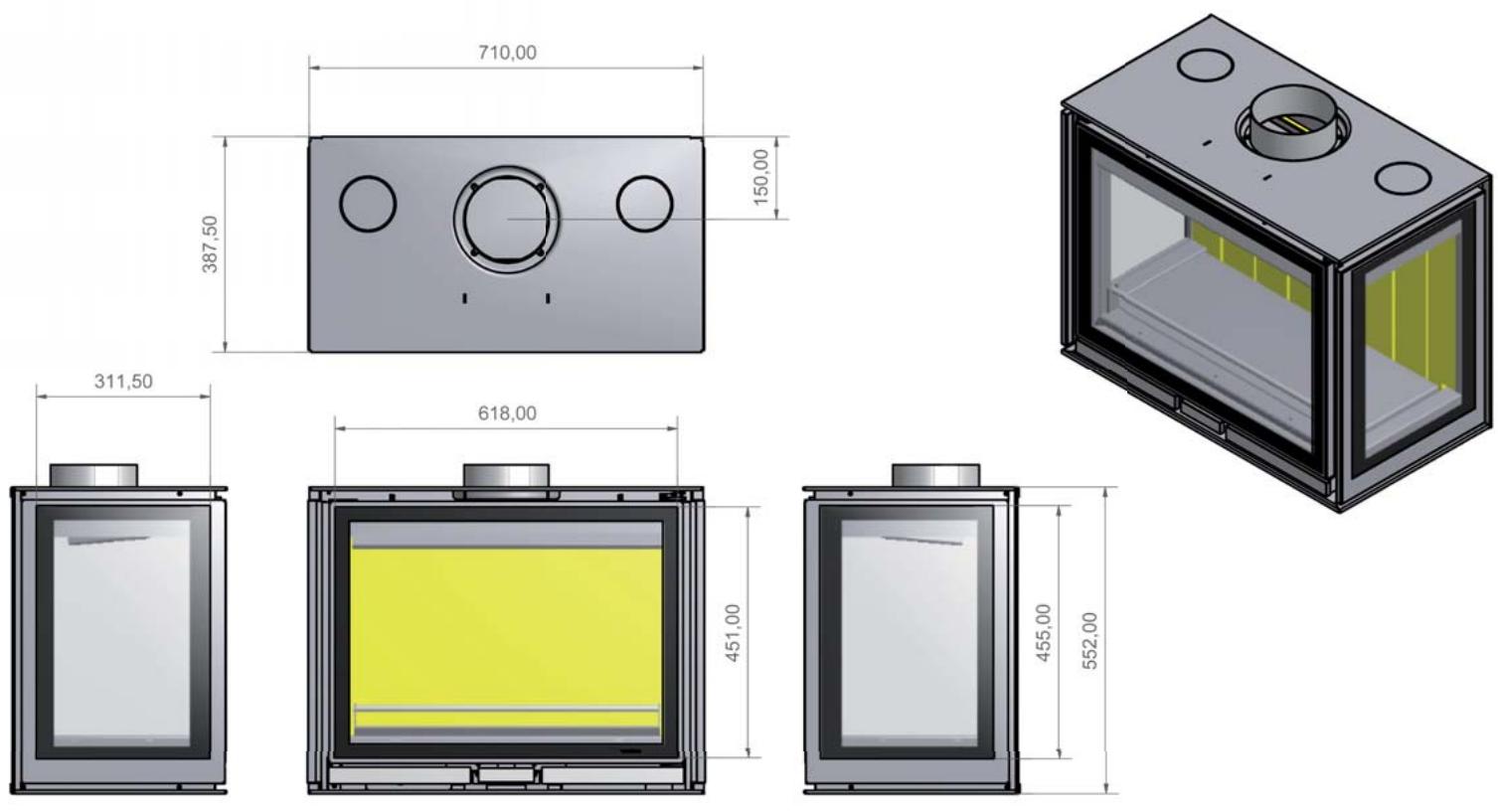

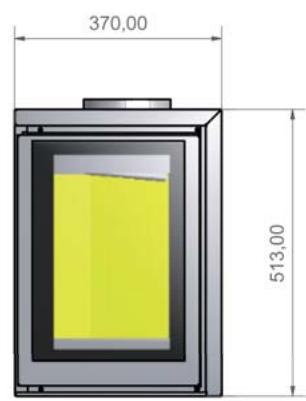

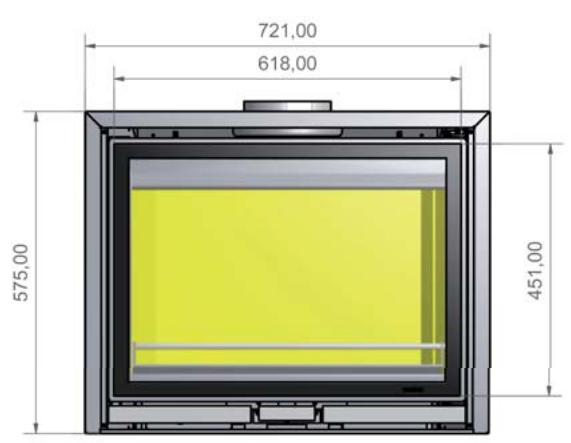

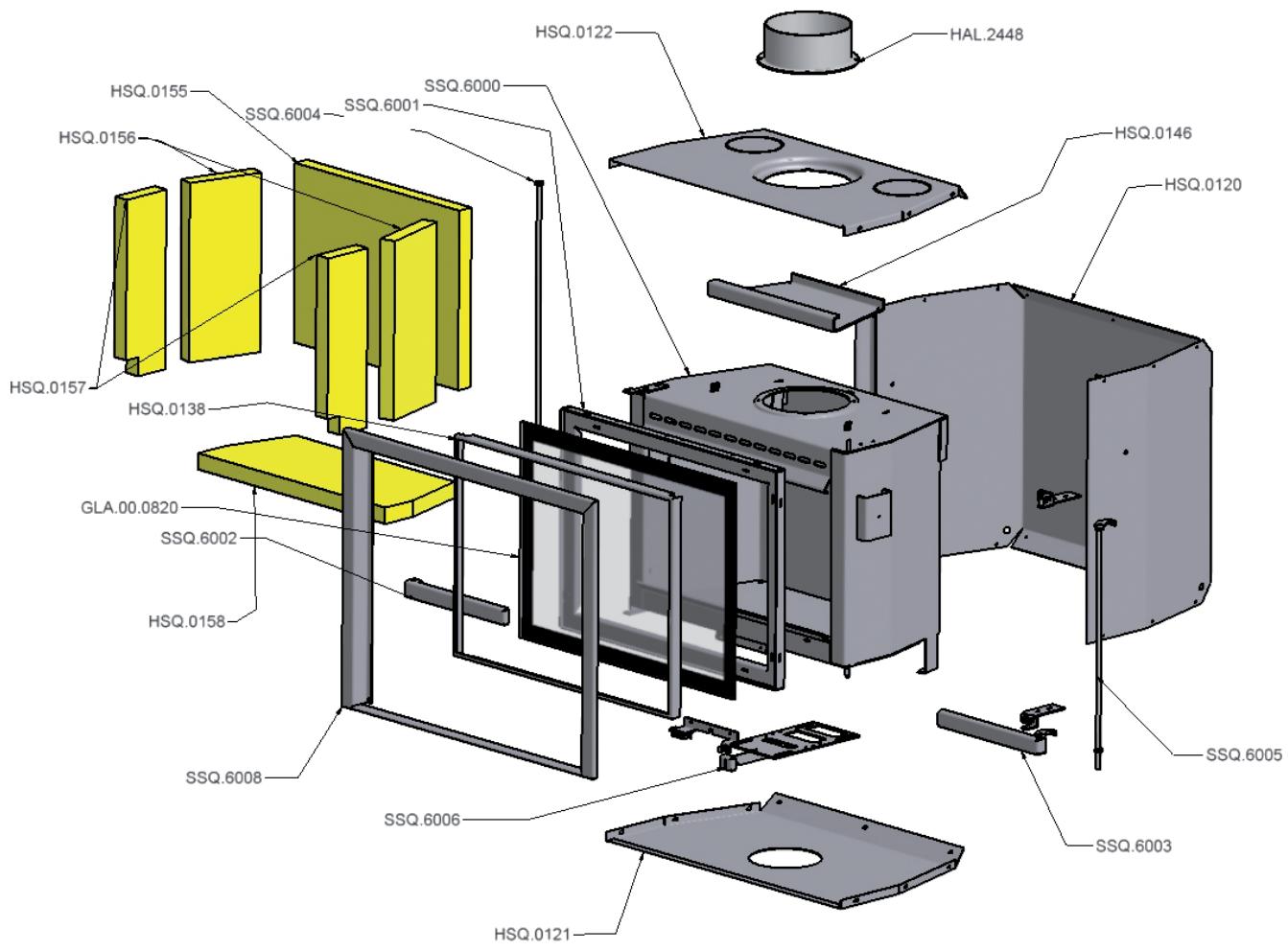

Technische Zeichnungen 51

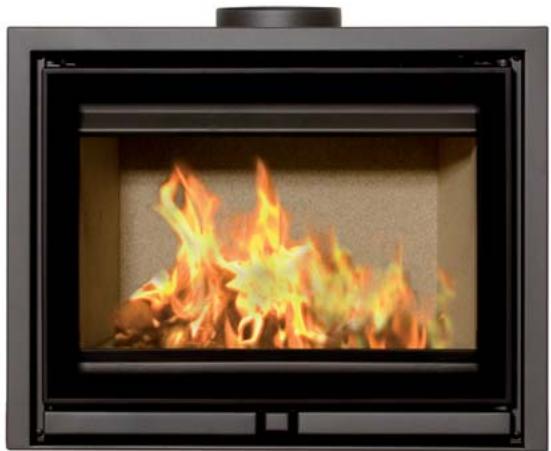

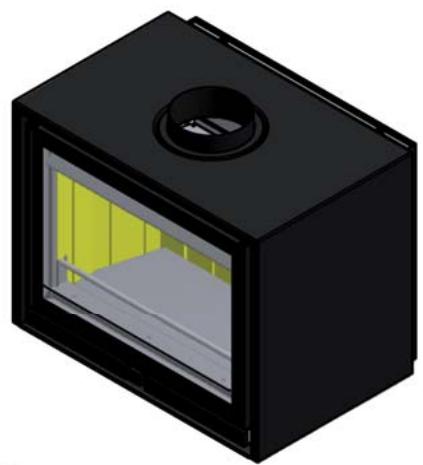

Ihr Square auf einen Blick

Der Square 60

Der Square kombiniert Komfort und effiziente Wärmeabgabe.

Durch die große Glasoberfläche wird die Wärme im Ofen direkt ausgestraht, sodass soviel wie möglich Wärme in den Raum gelangt. Die eingebaute Rauchgas Kehrplatte bewirkt, dass den Rauchgasen extra Wärme entzogen wird, wodurch der Ofen mehr Wärme ausstrahlt. Mit dem eingebauten Luftriegel, konnen Sie die Verbrennungsluft selbst regulieren, sodass dadurch dem Ofen mehr/weniger Sauerstoff zugeführrt wird und dadurch mehr/weniger stark brennt, deshalb mehr/ weniger Wärme abgibt

Montage

Im Allgemeinen kummert sich der Handler, wo Sie den Ofen gekauft haben, auch um die Installation. Wenn das nicht der Fall ist, beachten Sie, dass die Installation von einem anerkannten Installateur gemacht wird. Ein anerkanter Installateur kann Ohnen auch den korrekten Rat geben, über den Rauchabzugkanal an welchen der Ofen angeschlossen werden muss. Der Anschluss der Holzöfen durch Unbefugte, ist verboten. In dem Fall konnen wir Ohnen die gute Funktion des Square Ofens nicht garantieren.

Beider Installationmüssen Sie auch auf die

Ichren Ofen im Herbst oder Ende Winter anmachen

Wenn die Außen- und Raumtemperatur nicht viel verschieten sind, ist einGreater Kaminabzug eine richtige Herausforderung. Fruh im Herbst oder Ende des Winters konnen Sie für einen eigenen Abzug sorgen, indem Sie weniger Holz verbrennen und alle Luftungsöffnungen maximal offen halten. Viel Luftzufahr fordert einechnelle Erwärung und regt einen eigenen Abzug an. Mit weniger Holz heizen verhindert, dass der Rauch wieder in den Raum stromen kann

Brandschutzvorrichtung achten. Siehe Seite 44.

Dieser Holzofen ist als Zusammenheziehung geeignet und kein Ersatz für ihre Zentralheziehung.

Den Ofen anmachen

Der Ofen wird beim anmachen und heizen sehr heißt und braucht mindestens zwei Stunden um abzukühlen. Berühren sie deshalb den Ofen während des Heizens oder bis zwei Stunden danach, nicht ohne Schutz und bedierten Sie den Ofen immer mit Handschuhen, weil Sie sich sonst schwer verbrennen können.

Bevor Sie den Ofen anmachen, wischen Sie, z.B. mit einem Kuchenpapier, den eventuellen Belag vom Ofenfenster. Benützen Sie these Papier zum Anzünden des Feuers.

Öffnen Sie die Verbrennungsluftzufuhr. Öffnen Sie – bevor Sie den Ofen anzünden- den Schieber vollständig.

Öffnen Sie dann die Ofentür und legen Sie eine Papierknäuel oder Feueranzünder in den Ofen und Holzspanne oben drauf. Zünden Sie die Späne an und öffnen Sie die Tür einige Minuten(3-5) auf einen Spalt, sodass zusammen Luft zugeführrt und der Zug im Kamin schneller erreicht wird. Sobald die Holzspanne brennen, füllen Sie Holz nach. (Bitte legen sie die Holzscheite locker auf das Feuer, damit sich die Flammen rundherum gut entfachen können).

Funktion des Luftschiebers

Der Luftschieber hat 3 Positionen:

1. vollständig ausziehen: primäre und sekundäre Luftzufuhr offen.
2. eindrücken bis es einmal Schnappt: nur sekundäre Luftzufuhr ist offen. Der Ofen hat jetzt den Höchstertrag und die Scheibensprülung fungkioniert optimal.
3. eindrücken bis es zweimal Schnappt: alles ist zu und das Ofenfeuer erlischt langsam.

Achten Sie auf Fingerabricks

Achten Sie darauf, dass Sie die Scheiben des Ofens nicht mit den Fingern berühren. Fingerabricks brennen in das Glas und können danach nicht mehr entfernrt werden.

Es ist verboten, mit flüssigen Stoffen, so wie Benzin und Spiritus, den Ofen anzumachen. Vermeiden Sie, dass im gleichen Raum in welchem der Ofen stehen, eine Abzughaube an ist. Berühren Sie während des Heizens nie die lackierten Teile des Ofens.

Das erstemal Heizen

Verfürbung von Wänden, Decken und Roste

Durch Heizen des Ofens, können Wände, Decken und Roste sich verfahren. Das kommt dazu, dass Staubteilchen im Konvektionsmantel verbrennen. Das ist ein natürlicher Vorgang, wofür WANDERS nicht verantwortlich ist. Um Verfärbung zu minimalisieren, verweisen wir Sie auf den Rat der von der Branche der Kaminöfen gegeben wird. Ihr Installateur kann Sie damit beraten.

Wenn Sie den Square das erstige Mal in Gebrauchnehmen, muss der Ofen „eingebrannt“ werden. Das Gerät ist mit einer hitzebeständigen Lackschicht versehen, die bei Temperatur die hoher sind als 400^ Celsius, in den Ofeneinbrennen. Das geschieht die ersten paar Male, wenn Sie die ersten paar Male heizen, wenn die Temperaturen auf mehr als 600^ Celsius steigen. Außen dem kann diese „Einbrennen“ einen unangenehmen Geruch mit sich bringen, der aber unschädlich ist. Wir raten Ihnen, den Ofen die ersten 4 bis 6 Mal mindestens 6 Stunden mit nicht zu viel Heizmaterial brennen zu halten. Während des Heizens muss gut geluftet werden. Vermeiden sie, dass, während sie heizen, im selbst Raum eine Abzughaube an ist; Eine Abzugshaubezieht Verbrennungsluft, die der Ofen braucht, weg.

Während des Einbrennens kann sich ein Belag auf Scheiben und Ofentür bilden. Diese Belag kann ganz einfach mit einem feuchten Tuch abgewischt werden, wenn der Ofen wieder kalt ist. Sie können auch spezielles

Reinigungsmittel für keramische Kochplatten benützen. Berühren sie die Scheiben, ach dem Reinigen, nicht mehr. Fingerabdrücke brennen in das Glas und{lassen sich nicht mehr entfern.

Neubauwohnung oder vor kurzem renoviert?

Warten sie sechs Wochen mit heizen in einer Neubauwohnung die vor kurzem fertig gestellt wurde, oder einem Raum der stark renoviert wurde. In den Wänden und Decken befinden sich noch Gase, Weichmacher und Feuchtigkeit von den Stuck- und Malerarbeiten. Durch die warmen Luftströme können sich die vielen Staubteilchen im Raum verfüllen und sich auf Wände und Decken festsetzen. Auch die noch vorhandene Feuchtigkeit in Wänden und Decken erwartt sich und kann gelbe Flecken verursachen.

Heizmaterial: Holz

Holzart	Trocknungsszeit
Kiefer, Pappel	1	Jahr
Linde, Weide, Tanne, Birke, Esche, Erle	1,5	Jahr
Obstbäume, Buche	2	Jahr
Eiche	2,5	Jahr

Der Square kann nur mit Holz beheizt werden. Legen sie nie mehr als 3Kg Heizmaterial in den Ofen. Benützen Sie immer sauberes, gehacktes Holz das genügend trocken ist. Die Trocknungszeiten sehen Sie in der Tabelle oben. Feuchtes Holz brennt schlecht und erzeugt übermöig viel Rauch. Dadurch konnen die Scheiben des Ofens vom Russ schwarz werden. Russ kann sich auch im Rauchabzugkanal festsetzen, was die Möglichkeit auf einen Schornsteinbrand erhöht.

Frisches feuchtes Holz enthalt noch ungebahr 50% Feuchtigkeit. Nach einer Trocknungszeit von einem Jahr, enthalt gespaltetes Holz noch 20% Feuchtigkeit. Nach zwei Jahren Trocknung ist der Feuchtigkeitsgehalt auf 12 bis 15% gesunken. Trockenes Holz gibt eine schöne Flamme und so gut wie kein Rauch ab. Während des Verbrennens kann man das Holz prasseln horen. Feuchtes Holz erzeugt ein zischendes Gerausch, viel Rauch und eine petite Flamme. Die Freude am Heizen und die Nutzleistung werden stark beeinträchtigt.

Gebrauchen sie in Ihr dem Ofen keine Holzblöcke die Paraffin enthalten. Wenn die Ofentür geschlossen ist schmilzt das Paraffin zu schnell aus den Holzblöcken. Die verschmutzten Rauchgase die dadurch entstehen, bilden einen Niederschlag auf der Scheibe der Ofentür, brennen ins Glas und können dann nicht mehr entwickelten werden.

Holzarten und Lagerung

Alle Arten sauberes, gespaltetes und trockenes Holz konnen als Heizmaterial gebraucht werden. Harte Holzarten, sowie Eiche, Buche und Birke brennen langsam, geben viel Wärme ab und bildenleitung Holzkohle. Weichere Holzarten, sowie Kiefer, Tanne und Poppel erzeugen mehr Flammen aber weniger Wärme und weniger Holzkohle. Holz wird am Besten an einer windigen Stelle, aber gut vom Regen geschützt, gelagert. So trocknet das Holz auf natürliche Art. Stapeln Sie die Holzblöcke auf einer alten Palette oder auf einem Rost. So kann das Holz auch von unter trocknen und bleiben die untersten Holzblöcke trocken.

Gebrauchen sie kein gestrichenes, imprägniertes, verleimtes oder anderweitig bearbeitetes Holz. Die Rauchgase sind sehr schädlich für das Milieu und konnen ihren Ofen antasten. Es ist auch verboten darin Plastik oder anderen Abfall, wegen der giftingen Rauchentwicklung, zu verbrennen.

Die optimale Art zu Heizen

Die Öfen von WANDERS sind so entwickeln, dass sie die Beste Nutzleistung erzeugen. Ein gut beheizter Holzofen kann eine Nutzleistung von etwa 75% erreichen. Dadurch verbrauchen Sie weniger Holz um genauso viel Wärme zu erzeugen. Darüber hinaus, verursacht ein gut beheizter Öfen weniger Verschmutzung durch Rauch. Hier eine Tipps für viel Freude am Heizen:

• Heizen sie ihren Ofen immer mit geschlossener Tur. Dadurch liegt die Nutzleistung 8- bis 10-mal höher. Wenn die Ofentür auf ist, saugt der Kamin mehr Luft, als für eine gute Verbrennung nötig ist, an. Die relativ kalte Luft kühlt auch das Feuer. Gleichzeitig wird auch Feuerschaden durch heraussprühende Funken, vor allem bei Nadelholz, vermieden.
• Legen sie nie mehr als 3 Holzsche auf das Feuer. Viel Heizmaterial verhindert eine effiziente Verbrennung und belastetURNtig das Milieu.
• Lüften Sie gut den Raum wenn sie heizen. Ein prasselndes Holzfeuer hat einen minimalen Verbrauch von 25 Kubikmeter Luft pro Stunde. Machen Sie eine Abzugshaube an, wenn im gleichen Raum ein Ofen brennt.
  Vorsicht bei windstillem und nebligem Wetter. Bei windstillem Wetter gibt es beinahe keinen Zug um Kamin. Weil Rauch schwerer ist als Luft, ist es möglich, dass der Rauch in den Raum strömt. Bei Nebel kühlt kann der Rauch aus dem Schornstein sehr}schnell abkühlen und fallen und damit in der Umgebung hinterlich sein.
• Löschen Sie nie das Feuer mit Wasser, sondern halten es von selbst ausgegeben. Die Materiale im

Ofen können sich sonst durch den plötzlichen Temperaturunterschied verformen oder reißen.

Schornstein und Rauchkanal

Was tun wenn es einen Schornsteinbrand gibt?

Bei einem Schornsteinbrand müssen sie sofort das Ventil im Schornstein und alle andere Luftzufuhrkanä schleiben. Die Feuerwehr anrufen. Nach dem Löschen muss der Schornstein und der Ofen von ihrem Installateur überprüft und neu zugelassen werden.

Der Schornstein ist der wichtige Teil Ihres Holzofens; Der korrekte Schornstein verhindert dass Rauch in den Raum stromt, sich ein Belag auf der Scheibe bildet und schlechte Verbrennung. Bevor Sie den Ofen montieren, muss Ihr Handler oder ein anerkanter Schornsteinfeger den Schornsteinkanal über dieGPCa kontrlieren ob er mindestens einen Durchmesser von 150 Millimeter hat und ob der Kanal sauber, glatt und dicht ist.

Schornstein mit gutem Zug

Warme Luft will steigen. Auf diesen Prinzip Funktioniert jeder Schornstein. Was darauf hilft, ist dass der Wind auch noch die Luft von der Schornsteinausmündung „weg saugt". Manchmal kann aber ein Fallwind die umgekehrte Wirkung haben und die Luft in den Schornstein blasen. So kann auch eine relativ schwere Nebelluft den eigenen Zug im Schornstein hemmen. Auch ein zu longer Rauchkanal mit rauer Oberfläche und zuvielen Biegungen ergibt diese Wirkung. Bei einem natürlich schlechten Zug kann Sie der Installateur über den Gebrauch eines Ventilators im Rauchkanal aufklären

Wartung

Kleine Wartung

• Wir raten Ihnen, eine zwei bis drei Zentimeter dicken Schicht Asche liegen zu halten. Dies gewährt einen Schutz für die Feuerstelle.
• Reinigen sie den Ofen an der Außenseite mit einem feuchten, nicht fusselndem, Tuch. Benutzen Sie keine beîende Putz- oder Scheuermittel.
• Reinigen Sie den kalten Scheiben mit einem Putzmittel für Keramikkochplatten. Berühren sie dann das gereinigte Glas nicht mehr mit ihren Fingern. Fingerabdrücke brennen ins Glas.
• Schmieren Sie ab und zu die Scharniere der Ofentür.

Benutzen sie keine beizenden Putz- und Scheuermittel im ihren Ofen zu pflegen.

Außer Gebrauchnahme

• Schließen Sie die Tur und Luftzufuhr im Sommer
• Legen Sie Feuchtigkeitsabsorbierendes Salz in den Ofen, wenn dieser in einem feuchten Raum stehen.

Jährliche Wartung

• Mit Bezug auf Brandschutz und eventuell einer Brandschutzversicherung, müssen Sie den Schornstein jährlich durch einen anerkannten Schornsteinfeger fegen halten.
• Lassen sie jährlich den Rauchgasabzug und die Verbrennungsluftzuführ des doppelwandigen Rauchkanalsystems auf Undurchlüssigkeit prufen.
• Lassen Sie jährlich das gesamte Kanalsystem, einschließlich der Durchfuhr durch das Dach oder der Fassade und deren Ausmündungen kontrollieren.
• Lassen Sie jährlich die Funktion der Schieber und/oder Klappen kontrollieren.
• Lassen sie jährlich all Dichtungen von Turen und Glasscheiben auf Verschleiberscheinungen prufen.

Brandschutz

Mit einem Holzofen von WANDERS haben Sie eine bequeme und sichere Wärmequelle im Haus. Der Brandschutz fängt schon bei der korrekten Montage und einem gut Funktionierendem Rauchgasabzug an. Ihr Installaturmussich deshalbandieMontagevorschriften, sowie auf Seite 45 und folgende Seiten beschreiben, halten. Für sicheres Heizen sind auch folgende Punkte wichtig:

1. Beheizen Sie den Ofen soviel wie möglich mit geschlossener Tur. Dadurch wird die Nutzleistung erhöht und es ist auch better für das Milieu.
2. Verhindern Sie, dass keine Kinder oder hilfsbedürftige Personen in die Höhe des Ofens kommt und让他们 sie nicht allein wenn der Ofen brennt. Gebrauchen Sie eventuell einen Kaminvorsatz.
3. Giessen oder legen Sie keine brennbaren material in den Ofen. Dadurch kann der Ofen unwiderruflich beschädigt werden.
4. Wenn der Boden um den Ofen herum aus brennbarem Material ist, benutzen Sie dann eine feuerfeste Bodenplatte. Die Bodenplatte muss mindestens eine große von:

-an der Vorderseite der Tur: 50 cm ab Außenseite des Ofens

-an den Seiten der Tur: 30 cm Außenseite des ab Ofens

1. Bringen Sie keine brennbare Materiale, zum Beispiel Gardinen, Holzgegenstände (Schränke, Gemälde)

in der Nähe des Ofens oder des Rauchkanals an. Halten sie mindestens einen Abstand von 80 Zentimeter gemessen ab der Außenseite des Ofens und des Kamins, ein.

1. Bekleiden Sie nie den Kamin mit brennbarem Material (z.B. Tapete).
2. Beachten Sie die Punkte die unter dem Abschnitt „Optimale Art des Heizens" auf Seite 43 beschreiben sind.
3. Lassen Sie den Ofen nur durch einen anerkannten Installateur mit originalen Ersatzteilen reparieren.

Garantie

Auf ihren Square gibt Ichnen WANDERS Metaalproducten B.V. in Netterden ein Jahr Garantie ab Kaufdatum, vorausgesetzt dass der Ofen korrekt installiert und gemäß den Anweisungen in dieser Gebrauchsanweisung benutzt wurde. Unter diese Garantie fallen alle Mängel die auf Material- oder Konstruktsfehler zurückzuführen sind. In diesen Fällen erhalten Sie gratis neue Ersatzteile. Der Arbeitslohn und andere Kosten fallen nicht unter die Garantie. Fehlerhafte Teile konnen Sie franco an WANDERS Metaalproducten B.V. Amtweg 4, 7077 AL Netterden (Holland) schicken.

Vor Montage des Ofens müssen Sie kontrollieren ob das Gerät keine sightbaren Schäden aufweist. In dem Fall müssen Sie das Gerät nicht akzeptieren, müssen aber mit ihren Lieferanten Kontakt aufnehmen.

Nicht unter die Garantie fallen: Störungen die durch nicht sachgemäßen Gebrauch entwickelten sind; nicht strikte Befolgung der Installations- und Bedienungsvorschriften; Montage durch einen nicht von WANDERS anerkannten Installateur, Vernachlässigung des Ofens und bei einem Wechsel des Besitzers. Die Garantie verfällt auch, wenn verkehrtes Heizmaterial benutzt wurde.

Für folgenden Zubehör gilt eine Garantiefrist von 1 Jahr: alle gusseisernen und vermiculiet Teile, das elektrische Zubehör, und der Lack.

Wanders ist nicht verantwortlich für eventuelle Risse im

Feinputz und Verfährungen der Wände, Decken und/oder Roste nach Heizen des Ofens. Verfährungen konnen entstehen weil Staubteilchen im Konvektionsmantel verbrennen. Um eventuelle Risse im Feinputz und Verfährungen zu minimisieren, verweisen Sie auf den Rat der von der Branche für Kaminöfen gegeben wird. Ihr Installateur kann Sie darüber informieren.

Reklamationen werden erst dann behandelt, wenn die Verkaufsfirma, der Installateur eine Reklamation, zusammen mit einer Kopie des Kassenzettels mit Kaufdatum, eingereicht hat. Reparaturen berechtigen nicht zu einer Veränderung der Garantie. Alle Folgeschäden sind ausgeschlossen.

Montagevorschriften Square Holzofen

Allgemeine Anweisungen	45
Vorbereitung	45
Installation	46

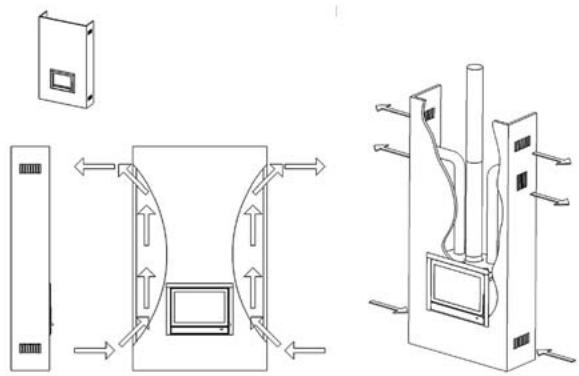

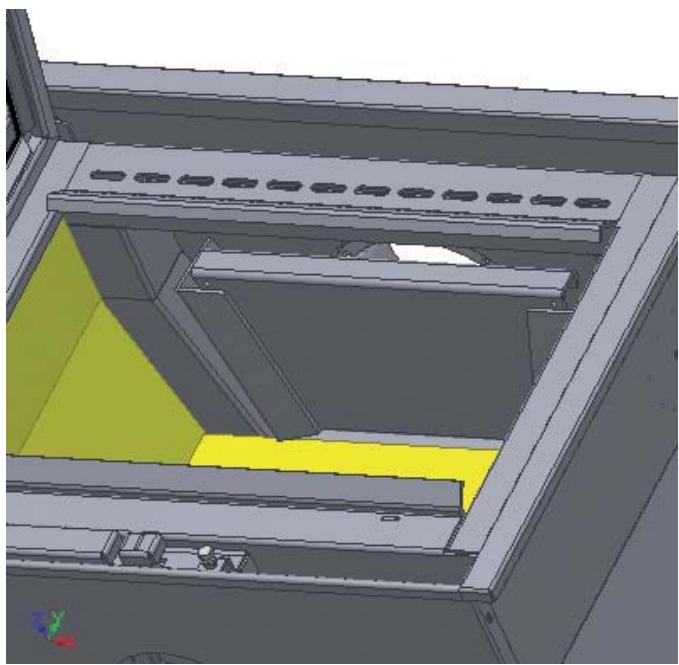

Den Ofen anschließen	47
Reparaturen	48

Allgemeine Anweisungen

Der Square ist gemäß der internationalen Norm EN 13229 und außer dem gemäß einer zusätzlichen Norm für optimes milieu-freundliches Heizen bezüglich Rauchgas Ausstöß (Art. 15a B-Vg des BmfWA) geprüft. Der Ofen kann an einen Rauchkanal mit mehreren Öfen angeschlossen werden. Das Rohr des Rauchgasabzugs hat einen Durchmesser von 150 Millimeter.

Der Ofenarf nur durch einen anerkannten Installateur und gemäß den unter beschrieben Installationsvorschriften montiert werden. Dabei,müssen auch die nationalen und ortlichen Gesetze und Vorschriften fur Installation und Gebrauch von Holzöfen beachtet werden. WANDERS bietet keine Garantie bei unvollständig oder nicht korrekt angeschlossen oder installiertem Square.

Der Ofenarf nicht montiert werden in:

• Allgemein zugängliche Galerien und Gänge
• Treppenhäuser, außer in Gebäuden mit nur zwei Stockwerken
• In Räumen, in welchen leicht entflammbare oder explosive Stoffe verarbeitet werden.
• In Räumen in welchen sich eine Abzughaube oder ein mechanisches Absaugsystem befindet, außer dann wenn die Luftzuführ direkt von außen geholt wird sodass die Verbrennung ohne Gefahr geschehen kann.

Vorbereitung

Der Rauchabzugkanal

Bevor der Ofen montiert werden kann, müssen folgende Punkte beachtet werden:

• Wenn der Ofen an einen schon bestehenden Rauchabzug angeschlossen werden soll, dann muss dieser erst durch einen anerkannten Schornsteinfeger fachkundig gefegt und kontrolliert werden. Eventuell vorhandene Ventile müssen halten.
• Der Rauchgasabzug des Ofens muss ohne Umwege direkt an den Rauchgaszugskanal angeschlossen werden.
• Der Unterdruck im Rauchabzugkanal muss mindestens 12 Pa oder 0,12 mbar betragen.

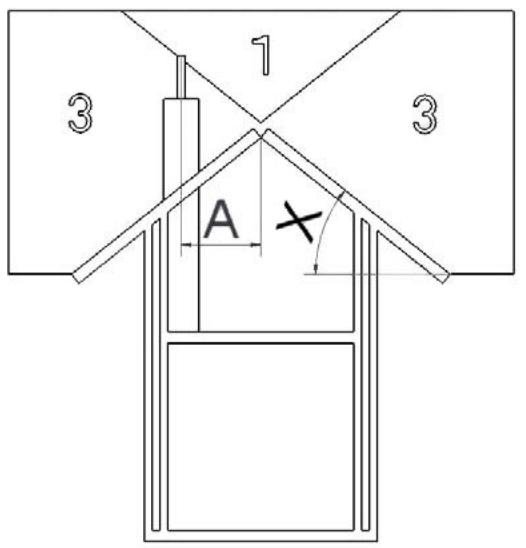

• Der Rauchabzugskanal muss immer in 1 ausmüssen. Siehe Skizzen auf Seite 46.
• Der Schornsteinkanal muss bei der Montage sauber und ohne Behinderung einen Durchmesser von 150 mm haben.
• Eventuelle Biegungen im Rauchabzugskanal * dürfen nicht mehr als 45 Grad betragen.
• Sie müssen sicheren stellen, dass der Rauchabzugskanal die Rauchgase gut genug und auf sichere Weise abziehen kann.

Brandschutzvorrichtung

Im Zusammenhang mit Brandschutz ist es wichtig, dass Sie die unter erwähnten Vorschriften beachten, bevör der Ofen montiert wird.

1. Wenn der Fußboden um den Ofen herum aus brennbarem Material ist, dann müssen Sie eine feuerfeste Bodenplatte benutzen. Die Bodenplatte muss mindestens eine große haben:
2. an der Seite der Tür: 50 cm ab der Außenseite des Ofens
3. an den Seiten: 30 cm ab der Außenseite des Ofens
4. Halten Sie mindestens 80~cm Abstand zwischen Ofen und brennbaren Materialen ein. Denken Sie darauf an Gardinen, Gegenstände aus Holz (Schränke und Gemälde) und Glasgegenstände. Halten sie den gleichen Abstand vom Rauchabzugskanal ein
5. Holzerne Konstruktion die innerhalb des 80 cm Bereichs des Ofens sind, müssen mit feuerfestem Material verkleidet werden.
6. Wenn der Rauchgasabzug durch die Decke und/oder das Dach führt welche aus brennbarem Material bestehen, müssen diese rundum 80~cm mit

feuerfestem Material bekleidet werden. Achten sie hierbei auf Zwischenbalken und eventuell elektrische Leitungen.

1. Zwischen Ofen und tragenden Konstruktionsteilen aus Stahl muss mindestens ein Abstand von 50 cm (rundum) eingehalten werden.
2. Schützen sie alle brennbare Materiale die sich in einem Strahl von 80 Zentimeter der Ofentür befinden Nehmen Sie dazu feuerfeste Materiale.
3. Bekleiden sie den Kamin nie mit brennbarem Material (wie z.B. Tapete)
4. Die Wand hinter dem Kamin muss aus feuerfestem Material sein oder muss damit isoliert werden. Das Isolationsmaterial muss eine Temperatur von 700 Grad Celsius vertragen konnen und eine Dichte von, 80Kg / m^3 haben. Angaben über Isolationsmaterial finden Sie in der Tabelle auf Seite 50.

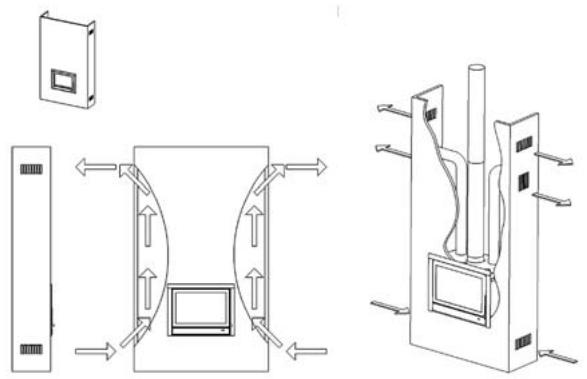

5. Vermeiden Sie Wärmedurchschlag bei der Montage. Die Wärme die der Ofen ausstrahlt kann durch die Wandziehen. Dies kann)sogar Brand auf der anderen Seite der Wand verursachen.Verhindern Sie dies!

Installation

DerSquareistnachdeninternationalenNormenEN13229 geprüft und kennt eine zusätzliche Erweiterungsnorm für optimes umweltfreundliches Heizen in Bezug auf Rauchgase (Art. 15a B-Vg. Des BmfWA). Der Ofen kann an einen Rauchkanal angeschlossen werden, woran mehrere Ofen angeschlossen sind,. Das Rauchgasabzugsrohr hat einen Durchmesser von 150 mm.

Verbrennungsluftzufahr

Dem Ofen soll ausreichend frische Verbrennungsluft zugeführten werden. Bringen Sie gegebenenfalls eine zusätzliche Luftzufuhröffnung so nahe wie möglich am Ofen an. Eine zusätzliche Luftzufuhröffnung ist erforderlich, wenn:

• Der Raum mit einem Wärme-wiedergewinnungsystem ausgestattet ist.
• Der Raum mit einemzentralen Absaugsystem ausgestattet ist.
• Eine Dunstabzugshaube sich im gleichen Raum befindet

Die Luftzufuhröffnung soll verschließbar sein, wenn diese durch eine feuerbeständige Wand gehen. Gibt es mehrere Verbrennungsgeräte im gleichen Raum, sollen ausreichend Luftzufuhr Öffnungen angebracht sein, damit eine sorgenfreie Verbrennung garantiert ist.

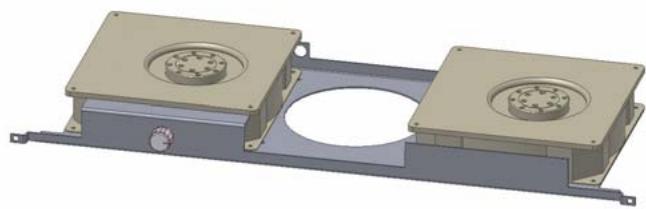

Ventilatoren (optional)

Die Ventilatoren sind nachträglich nicht in den Ofen einzubauen. Diese müssen vor dem Einbau des Ofens installiert werden.

DieVentilatorenmüssenimmeraneineSchutzkontaktdose angeschlossen werden. Beim einschalten derVentilatoren drehen diese mit der hochstmögliche Geschwindigkeit und sind Stufenlos runter zu regeln.

Bitte beachten Sie dass die Ventilatoren, wenn eingeschaltet, immer einen Brummton von sich geben.

Dieser Ton wurde so viel wie möglich unterrückt.

Es ist an zu raten die Ventilatoren aus zu schalten wenn Holz nachgewählt wird.

Die Technischen Daten der Ventilatoren und des Bedienungseinstament sind wie folgt:

Bedienungselement:

Strom

230V/50Hz

Abmessung (L× B× H)

75 × 26 × 20 mm

Ventilator:

230V 50Hz 120 mA 20W

Den Ofen anschließen

Der Square ist ein mittelschwerer Holzofen. Sichern Sie sich deshalb einen problemlos tracefähigen Boden oder eine hängefähige Wand, worauf oder worden Sie den Ofen montieren. Befolgen Sie, bevor Sie den Ofen montieren, zuerst die Hinweise im vorigen Kapitel „Vorbereitungen". Schonen Sie während der ganzen Montage ihren Rücken und den Boden.

1. Überprüfen Sie die Verpackung, gibt es sightbare Schäden, so melden Sie das.
2. Nehmen Sie den Ofen aus dem Karton.
3. Entfernen Sie den Rohrund durch die 4 Bolzen lose zu schrauben.
4. Setzen Sie den Ofen jetzt auf seinen Platz, achen Sie darauf, dass der Ofen bereits mitten unter der Abzugssöffnung stehen. Beachten Sie auch ob das Kabel sich nirgendwo klemmt und unbeschädigt montiert ist.
5. Schließen Sie die Rohrmündung an dem Rauchkanal an. Das System muss abflieBend montiert werden.
6. Legen Sie die Umlenkplatte in den Ofen ein.

7. Ihr Ofen ist gebrauchsbereit.

WANDERS empfeht Schornstein Lüftung für optimale Nützung.

Reparaturen

Auswechseln der Glasscheibe der Ofentür:

Um das Glass zu entfernen müssen Sie den Rahmen um die Tür lose schrauben. Es befinden sich 4 Schrauben in den Rahmen, 2 unter und 2 oben.

Vorsicht! Das Glas ist scharf.

Vermiculiet aus dem Innenraum entfernen:

Entfernen Sie die Bodenplatte.

Als nachste konnen Sie die übrigen Platten entfernen.

Technische Angaben Square

Technische Angaben	60		68		75
Tür Verschluss	Ba	I/II	Ba	I/II	Ba	I/II
Nominales Leistung*	6	kW	-	kW	-	kW
Rohrdurchmesser Verbrennungsgase	150	mm	150	mm	150	mm
Maximale Füllung mit Holz	3	kg	3	kg	3	kg
Maximale Füllung mit Braunkohle	-	kg	-	kg	-	kg
Inhalt Brennkammer	0,03	m3	-	m3	-	m3
Oberfläche Boden der Brennkammer	0,11	m2	-	m2	-	m2

*nominale Wärme wird mit einem Schornsteinzug von 0,12 mbar

Heizmaterial, Holzscheite 30 × 10 ~cm

Max. Einlagen	3 Stück
Primäre Luftklappe	max.
Sekundäre Lüftungsöffnung	max.
Brennzeit Heizmaterial	ungebung 1 Stunde

Rauchgaswerte gemäß DIN 4705, DIN 18895 Teil 2

Square	60		68		75
Mit geschlossener Tür	Holz		Holz		Holz
Rauchgasmenge	6	g/s	-	g/s	-	g/s
Rauchgastemperatur	335	°C	-	°C	-	°C
Vordruck	0,12	mbar	0,12	mbar	0,12	mbar
Nutzleistung	78,4	%	-	%	-	%
CO op 13% O2	0,10	%	-	%	-	%
Feinstaub	1250	mg/m3	-	mg/m3	-	mg/m3
Prüfungsinstitut 1625 . Prüfnorm EN13229 . Prüfungsgutachten nr. RRF-29 09 1895 (Square 60) RRF- (Square 68) RRF- (Square 75)

Richtwerte für den Inhalt des zu wärmenden Raums:

Nicht alle Räume entsprechen den heutigen Vorschriften betreffend Isolation. Für den Inhalt des zu wärmenden Raums konnen folgende DIN 18893 Werte erwähn't werden.

Bei gänstigen Umständen:	berechnet gemäß DIN 4701
Bei weniger gänstigen Umständen	90 m3 (60)	- m3 (68)	- m3 (75)
Bei umgebung feste Umständen:	70 m3 (60)	- m3 (68)	- m3 (75)

Für eine kurzfristige Behezung, mit einer Unterbrechung von mehr als 8 Stunden, kann man für den zu wärmenden Inhalt 25% weniger rechnen.

Tabelle für Isolation bei Wanddicke

	Dicke der Wand 10 cm	Isolation	Konvections-Mantel
Schutz der Wand		Rückseite 8 cm
Wände aus brennbaren Baumaterial	X		X
Tragewände aus Stahl	X	Seite 8 cm	X
Einbaumöbel gegen de Ofen	X		X
Einbaumöbel an der Wand hinter den Ofen	X		X
		Unterseite 6 cm
Übrige Wände
Wanddicke < 10 cm	X		X
Wanddicke > 10 cm (kann gemauerte Wand sein)	-		-

Die Tabelle zeigt an, welche Isolationsdicke gewählt werden muss bei welcher Wanddicke um vor Einbauöfen zu schützen.

Tabelle Isolationsmaterial: NB nur das was was im gefärbten Gebiet steht ist erlaubs

Isolation		Verpackt		Wärmeleitung		Höchste Gebr-auchs Temp.		Dichte
nr	Artikel	nr	Form	nr	verpackt	nr	°C	nr	Kg/m3
10	Mineralwolle	01	Bahren	01	Matten genäht	10	100	02	20
11	Glaswolle	02	Lose Wolle		Matten vernäht	12	120	03	30
12	Steinwolle	03	Wolle	02	Matten vernäht	14	140	04	40
13	Schlacke		Granulat		G. Krumme 2	16	160	05	50
		04	Filz					06	60
		05	Lamellenmatte	10	Splitter		07	70
			Vernähte		G. Krumme 1			08	80
		06	Matten	11	Platten		09	90
		07	Platten		G. Krumme 2			10	100
		08	Schalen			72	720	11	110
		09	Segmente	20	Platten	74	740	12	120
		10	Geflochten		G. Krumme 1	76	760	13	130
				21	Platten
					G. Krumme 2			18	180
		99	Übrige	99	Einzeln	99		99

Suchen Sie sich in der Tabelle das Isolationsmaterial aus. NB: Gruppe 99 ist NICHT zugelassen.

Technische tekeningen / Technical drawings Dessins techniques / Technische Zeichnungen

Square 60 Front
