GEBRUIKSAANWIJZING NORMA FREE WANDERS

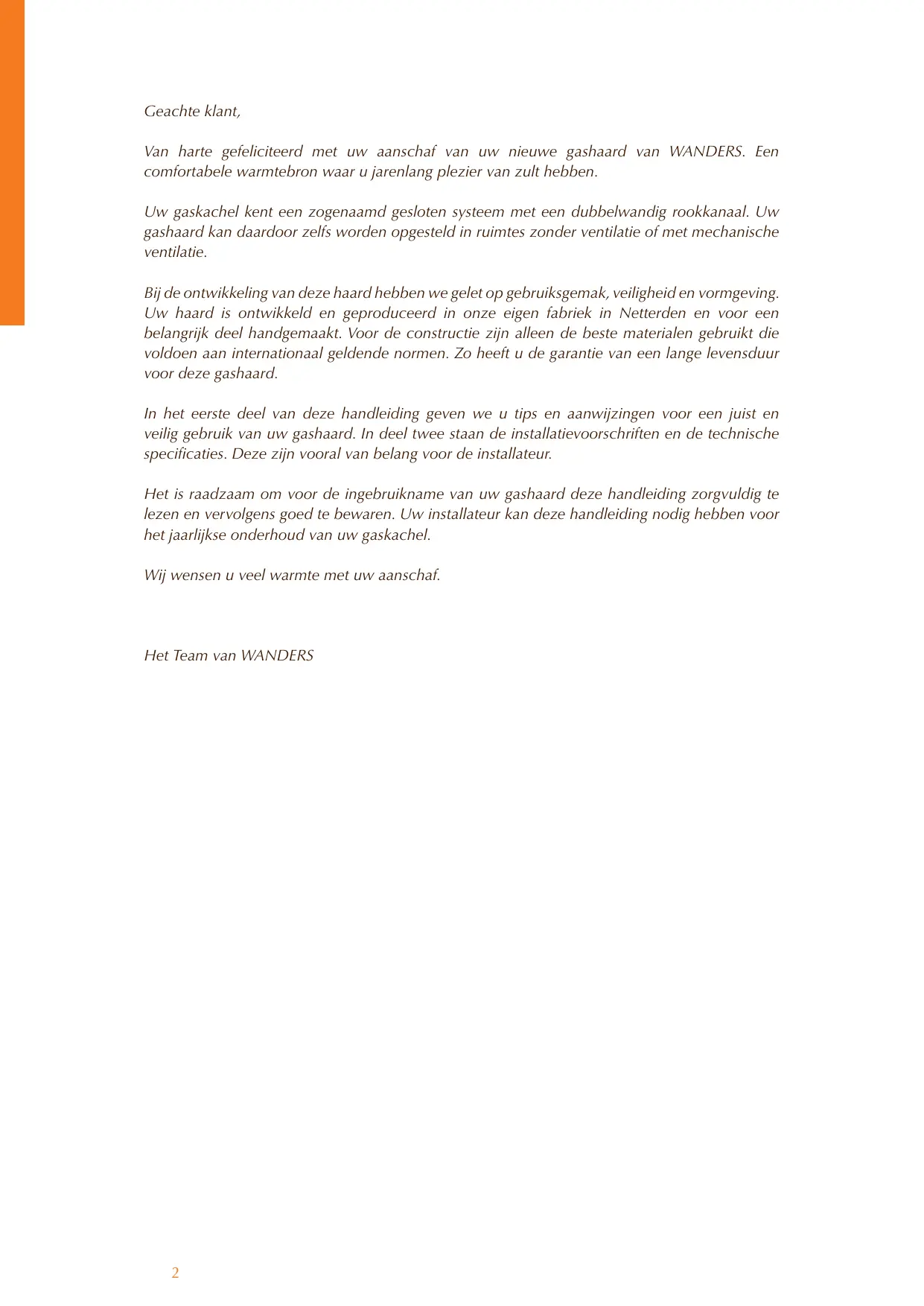

Van harte gefeliciteerd met uw aanschaf van uw nieuwe gashaard van WANDERS. Encomfortabile warmtebron waar u jarenlang plezier van zult hebben.

Uw gaskachel kent een zogenaamd gesloten system met een dubbelwandig rookkanaal. Uw gashaard kan dadoor zichs worden opgesteld in ruimtes zonder ventilatie of met Mechanische ventilatie.

Bij de ontwikkeling van deze haard hebben we gelet op gebruiksgemak, veiligheid en vormgeving. Uw haard is ontwikkeld en geproduerd in unsere eigen fabriek in Netterden en voor een belangrijk deel handgemaakt. Voor de constructie zijn alleen de Beste materialen gebruikt die voldoen aan internationaal geldende normen. Zo heeft u de garantie van een lange levensduur voor deze gashaard.

In het eerste deel van deze handleiding geen we u tips en aanwijzingen voor een juist en veilig gebruik van uw gashaard. In deel twee staan de installmentievoorschriften en de technische specificaties. Deze� vooral van belang voor de installateur.

Het is raadzaam om voor de ingebruikname van uw gashaard deze handleiding zorgvuldig te lezen en verwolgens goed te bewaren. uw installmenter kan deze handleiding nodig hebben voor het�kse onderhoud van uw gaskachel.

Wij wensen u veel warmte met uw aanschaf.

Het Team van WANDERS

Inhoudsopgave

Installatie 4
Klaar voor gezruik 4
Eerstekeerstoken 4
Batterijen 5
Instellen van de afstandsbediening 5
Plaatsen van de keramische houtset (alleen bij aardgas) 6
Plaatsen van de keramische pebble stenen (aardgas en propaan) 7
Onderhoud 7
Veiligheid 7
Mogelijkefoutmeldingen 8
Garantie 8
Installatievoorschriften Norma / Norma Wall / Norma Free 9
Technische tekeningen 59

Installatie

Over het algemeen zorgt de dealer waar u uw gashaard heeft aangeschäft, ook voor de installmentie ervan en de aansluiting op het gasnet. Is dat Niet het geval, verzeker u er dan van dat de installmentie worden uitgevoerd door een erkende installmenteur. Aansluiten van gasinstallaties door onbevoegden is verboden. Wij+kunnen u in dat geval geen garantie gezven op de juiste werkung van de gaskachel.

Klaar voor gebruik

Nadat uw WANDERS gashaard is aangesloten op het gasnet en is ingesteld, is de haard maar voor gebruik. De waakvlam ontsteekt u handmatig.

Ontvanger en gasregelblok (A)

Met de hand ontsteken van de waakvlam

Open de klep onderin de kachel. Controller eventuel of de gaskraan open staat.

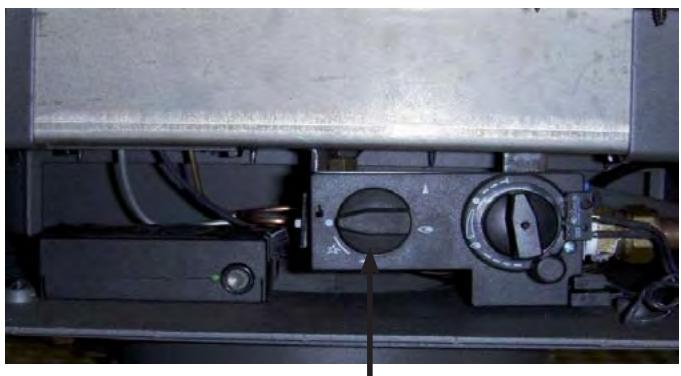

In het midden anschter de klep ziet u de bedieningsknoppen van de haard.

1. Draai de ontstekingsknop (A) rechtsom tot u nicht verder kurz, druk de knop dan in en wacht enkele seconden.
2. Draai dan, verwijl u de knop nog steeds ingedrukt houdt, de knop linksom tot u een klik hoort.
3. Kijk door de glasruit of u links in de kachel de waakvlam ziet branden. Is dit nicht zo, herhaal dan de stappen 2 en 3.
4. Brandt de waakvlam, houd dan de ontstekingsknop nog eenijdje ingedrukt. Als u na ongeveer 30 seconden de knop loslaat要去 de waakvlam blijven branden. Is dit Niet het geval, wacht dan vijf minutes voordat u opnieuw probeert de waakvlam aan te steken.
5. Blijft de waakvlam branden, draai dan de knop linksom tot het symbool van de grote vlam. U kunt nu de klep sluiten en met de afstandsbediening de hoogte van de vlammen regelen.

Kinderbeveiling

Als u de ontstekingsknop tot het symbol van dekleine vlam draait, stelt u de afstandsbedieningbuiten werking, terwijl de waakvlam blijft branden

De hoogte van de vlammen regelen

Richt de afstandsbediening op de kachel. Met de knop gaat de kachel harder branden. Drukt u de knop in, dan gaat de kachel zachter branden. Wanneer u de knop ingedrukt houdt, gaat de kachel terug op de waakvlamstand. U kurz ook handmatig de kachel terugdraaien maar de waakvlamstand, door de ontstekingsknop (A) rechtsom te draaien tot u Niet verder kunt.

Bij het indrukken van beiden knappen verschijnt links boven in het display het zend teken. U weet dat de kachelijken hoogste of laagste stand heeft bereikt, als het led van de ontvanger begint te knipperen.

De waakvlam uitzetten

De waakvlam zet u met de hand UIT. Doe de klep open, druk de ontstekingsknop (A) Licht in en draai hem verder rechtsom.

Eerste keer stoken

Wanner u uw gaskachel voor de eerste keer gebruikt, moet de haard 'instoken'. Het toestel is voorzien van een hittebestendige laklaag die nog要去 inbranden in de kachel. Dat kan een vervelende geur met zich meebrengen, maar is verder onschadelijk. We raden u aan de kachel circa drie uu er stoken op de hoogste stand waar bij u de ruimte goed ventiliert.

Verkleuren van wanden, plafonds en roosters

Na het stoken van de haard+kunnen wanden, plafonds en roosters verkleuren. Dit komt doordat stofdeeltjes verbranden in de convectiemantel. Dit is een naturuurlijk proces waar WANDERS Niet verantwoordelijk voor is. Om verkleuring te minimaliseren verwijzen wij hier het advies dat gegeven worden in de sfeerhaardenbranche. Uw installmentar kan u hierover informeren.

Tijdens het instoken kan er aanslag komen op het keramische glas van de kacheldeur. Deze aanslag verwijdert u als het glas koud is eenvoudig met eenlicht vochtige doek. Eventueel gebruikt u special schoonmaakmiddel voor keramische kookplaten. U kurz de kacheldeur openen door de schroef onderin rechtsom te draaien. Dit kan met een munt.

• Schroef de twee kruskop schroeven los en beur het raam omhoog.
• LET OP: Pas op dat u het gereinigde glas nicht meer met

de vingers aanraakt wanner u het glas terugplaatst. Vingerafdrukken branden in.

Let op vingerafdukken

Pas op dat u het gereinigde glas Niet meer met de vingers aanraakt wanner u de kacheldeur sluit. Vingerafdrukken branden in het glas.

Tijdens de eerste keer stoken, berekent uw kachel zich hooveelarendig is om de ingestelde temperatuur te bereiken. Op basis waarvan kiest uw haard de meest efficiente manier om het vertrek te verwarmen.

Let erop dat er geen houtblokken voor de waakvlam liggen. Het gas要去 vrijelijk maar de hoofdbrander konnen stromen. De hoofdbrander bevindt zich onder de houtset. Voor een juiste opstelling van de keramische houtset, die pag 6.

Het is raadzaam in het stookseizoen de waakvlam te lately branden. Dat voorkomt eventuele condensvorming en möglichk kalksporen aan de binnenzijde van de deur.

Nieuwbouwwoning of recente renovatie?

Wachtzeswekenmetstokenineennieuwbouwwoning die recent is opgeleverd, of een ruimte die onlangs sterk is gerenoveerd. In muren en plafonds zitten dan nog gassen, weekmakers en vocht afkomstig van stuc- en schilderwerk. Door de warme luchtstromen, kunden de vele stofdeeltjes in de ruimte verkleuren en vastplakken aan wanden en plafonds. Ook het vocht in de muren en plafonds worden warm, wat gele vlekken kanveroorzaken.

Batterijen

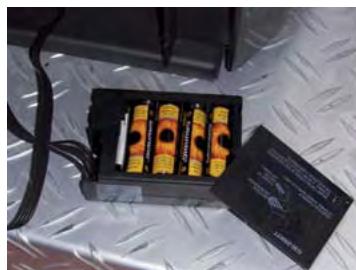

Uw gashaard wordt standaard geleverd met batterijen in de ontvanger. Wij adviseren u om bij de installmentie van uw gashaard nieuwe batterijen teplaaten in de ontvanger en afstandsbediening . De ontvanger in de kachel werkt op 4 batterijen van 1,5 V (type LR6 of AA) of 1 × 9 V alkaline. De afstandsbediening werkt op een 9V-alkaline blokbatterij. De batterijen gaan ongeveer een jaar mee.

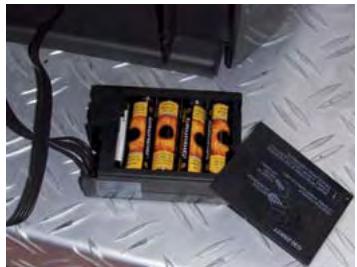

Wanner de batterijen aan verwangting toe?

• De ontvanger is aan nieuwe batterijen toe als u merkt dat de motor steeds moeizamer gaat draaien.
• De afstandsbediening heeft een neue batterij nodig als rechts boven in het display BATT verschijnt.

Vervangen van de batterijen van de ontvanger
Vervangen van de batterij in de afstandsbediening

Instellen van de afstandsbediening

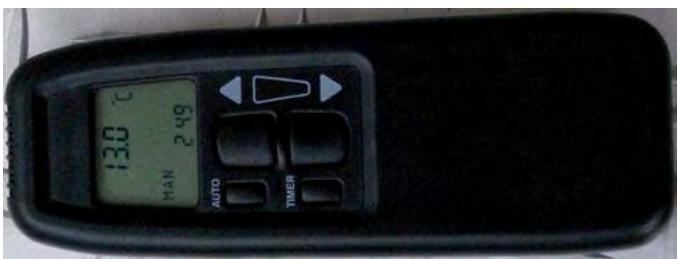

De afstandsbediening van uw gaskachel is eenvoudig in te stellen. Heeft u dit eenmaal gedaan, dan kut u in een handomdraai uw kachel bedieren. Daarnaast kut u met de afstandsbediening vier tijsblokken instellen voor de gewenste temperatuur.

We raden aan bij het instellen van de afstandsbediening de kachel uit te zetten. Zo voorkomt u dat per ongeluk de kachel hoger of juist lager worden gezet.

Als uw Norma twee=uur geen signal ontvangt van de afstandsbediening, schakelt de kachel automatisch terug maar de waakstand. De waakvlam blijdt dan branden.

Als u de waakvlam uitschakelt na het stoken, wacht dan minimaal vrij minuten voordat u de kachel weer aanzet.

Afstandsbediening

Tijd en datum instellen

Na hetplaatsen van de batterijen, of door hetgelijkijdig indrukken van de knoppen AUTO en TIMER begint het display te knipperen. Met de knob kiest u het juiste uuur. Met de knob stelt u de minuten in. Wacht even of druk op de TIMER knob om de ingestelde vrij op te slaan.

Na hetplaaten van de batterijen, of door hetgeliktijdig indrukken van de knoppen AUTO en TIMER begint het display te knipperen. Tijdens het knipperen van de display kunt u omschaken van Fahrenheit / 12-uurs aanduiding maar Celcius / 24-uurs weergave. Door de AUTO knop in te drukken verspringt de aanduiding.

Na enigeijd zal het display vanzelf weir op handbediening terugspringen.

De gewenste temperatuur instellen

Houd de AUTO toets net zolang ingedrukt tot de TEMP aanduiding knippert. Stel de temperatuur hoger in met de knop, of lager met de knop. Wacht even of druk op de AUTO knop om daarna in de automatische modus te komen.

De ingestelde temperatuur bekijken

Druk kort op de knop AUTO. In het display verschijnt eerst even de ingestelde temperatuur en cervolgens de ruimtetemperatuur.

TIMER

In totaal Aunt u vierijdinen instellen. Wanner u deijden op elkaar LAST aansluiten, bent u.altijd verzekerd van een comfortabele temperatuur in uw vertrek.

Houd de TIMER knop zolang ingedrukt totdat de aanduiding P1<> knippert. Met de knoppen en kunt u respectievelijk de uren en de minutes instellen. Door de TIMER knop kort in te drukken doorloopt u het timerprogramma P1<>, P1<>, P2<> en P2<>. Onderstaand een voorbeeld van een möglichke instelling.

P1<>temp: 07:30 - 08:30

de door u

ingestelde temperatuuruit

P1<> -temp: 08:30 - 17:00

de door u

P2<> -temp: 17:00 - 23:00

ingestelde temperatuur

P2<> -temp: 23:00 - 07:30

De TIMER functie werkt alleen als de waakvlam brandt. Als de TIMER modus is ingeschakeld, is de temperatuur regeling hetzelfde als in de AUTO stand. Met de knuppen en kurz u de TIMER functie uitschakelen. De afstandsbediening schakelt dan automatisch over maar de MAN functie.

MAN

In de positie MAN sunt u handmatig met de große knoppen de kachel hoger en lager zetten. Als u de knop vasthoudt, gaat de haard maar de laagste stand; op de waakvlam. Wanneru u deze knoppen ingedrukt houdt verschijnt links boven in het display het zend symbol. U weet dat de kachel+zijn hoogste of laagste stand heeft bereikt, als het led van de ontvanger begint te knipperen.

Plaatsen van de keramische houtset (al-leen bij aardgas)

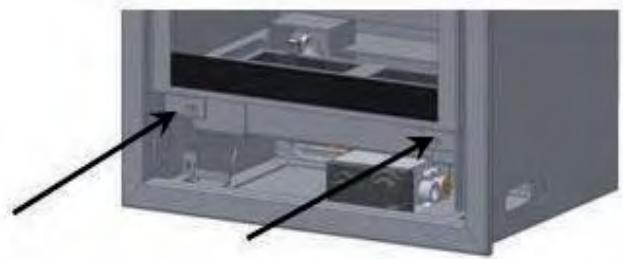

• Hoe u de deur van de haard opent ziet u op pag. 4.

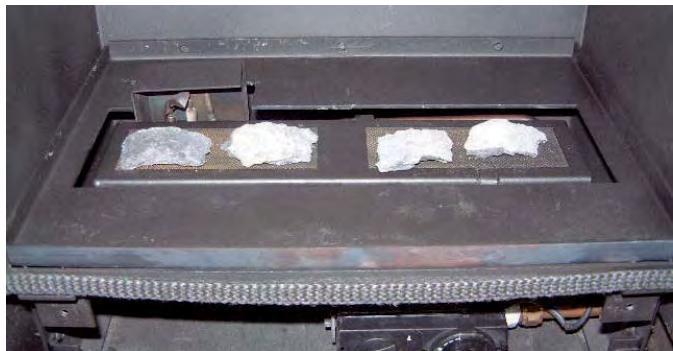

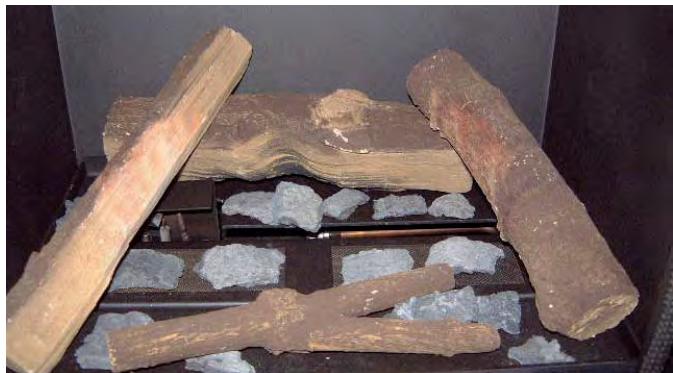

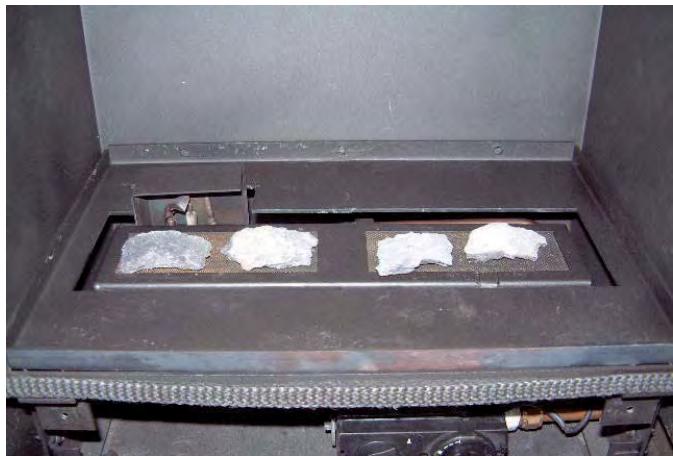

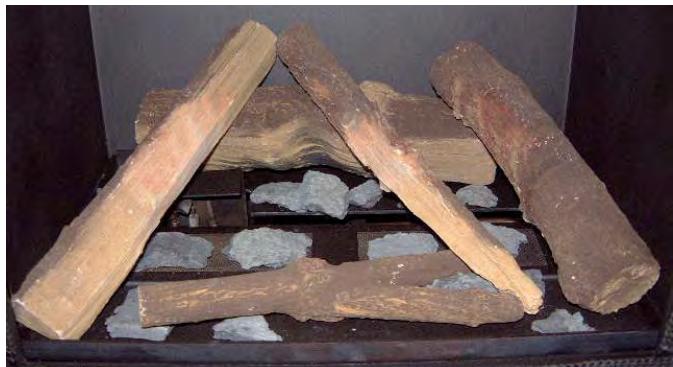

• Leg de schors exact volgens de afbeeldingen begin met een viertal stukjes op de brander blokker de uitstroom opening van de waakvlam Niet.

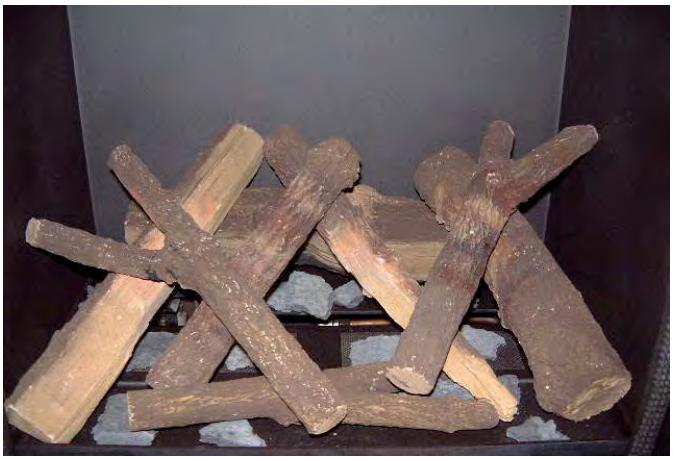

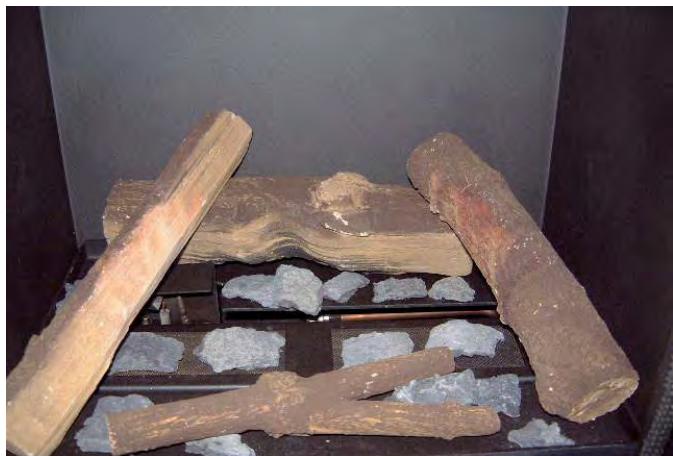

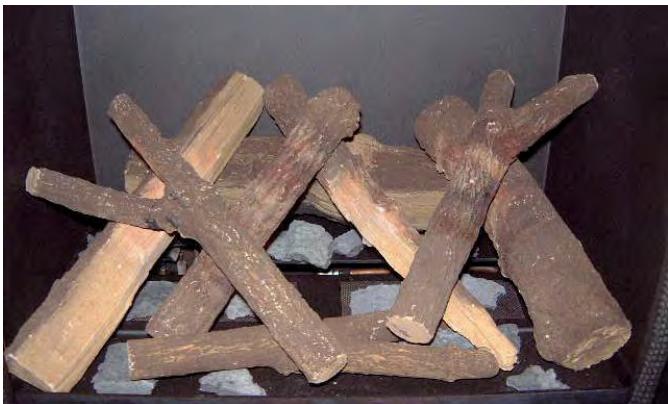

• Plaats de keramische houtblokken exact volgens de afbeeldingen. Zo heeft u de meeste kans op een regelmatig en mooti vlambeeld en worden roetvorming voorkomen.

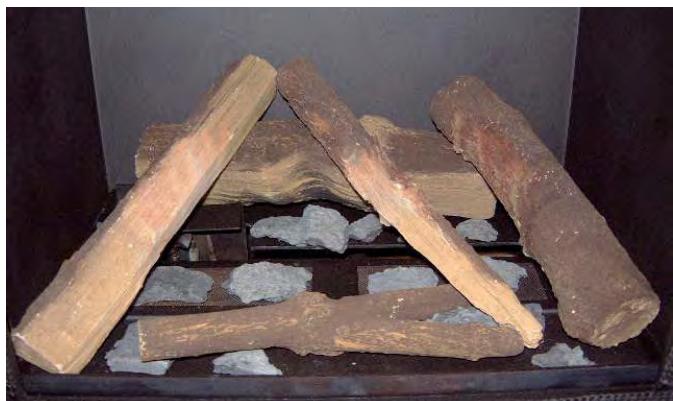

• Plaats de rest van de schors op de lege plekken rond de houtblokjes Niet op de waakvlambrander
• LET OP: Zorg ervoor dat u het glas Niet met de vingers aanraakt wonneer u het terugplaatst. Vingerafrdukken branden in het glas.
• Zorg ervoor dat de deur waar correct worden teruggeplaatst en gesloten, voordat u de haard aansteekt.

Plaatsen van de keramische pebble stenen (aardgas en propaan)

• Hoe u de deur van de haard opent ziet u op pag. 4.

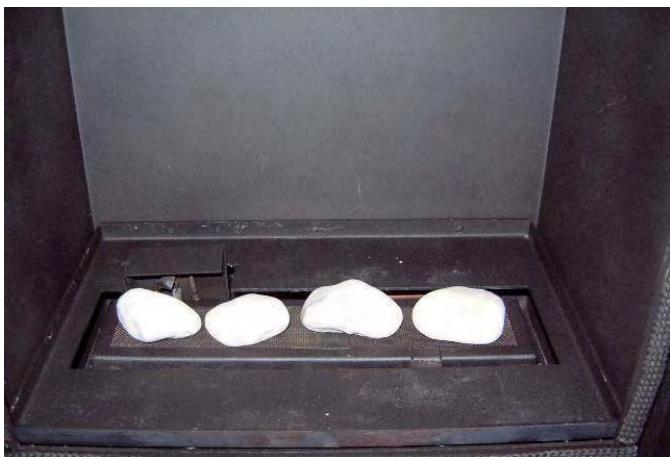

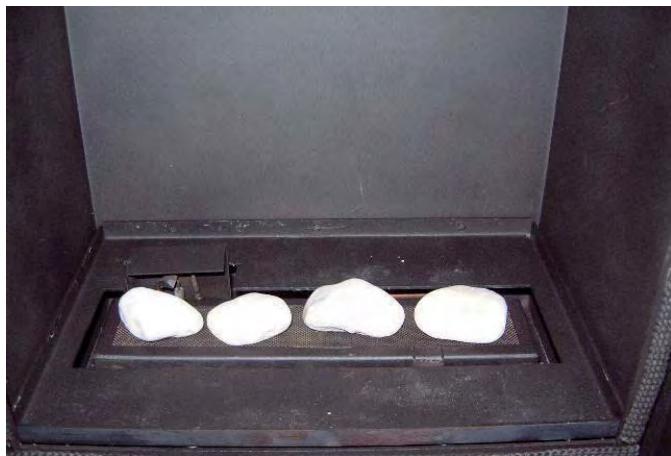

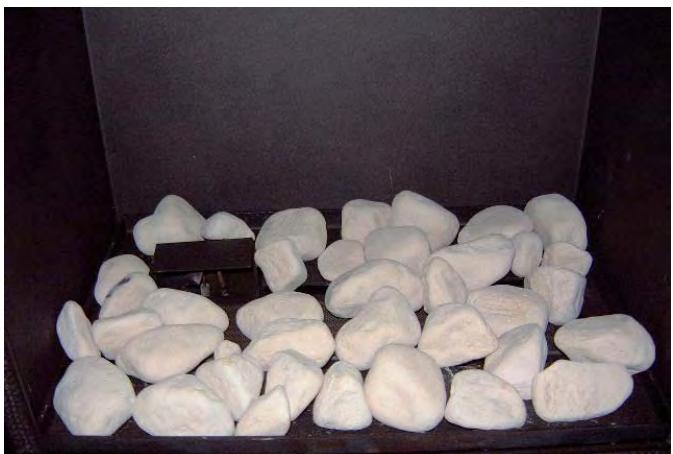

• Leg erst een viertal stenen op de brander zie afbeelding.
• Zorg ervoor dat de uitstroom opening voor de waakvlambrander Niet afgedekt worden.

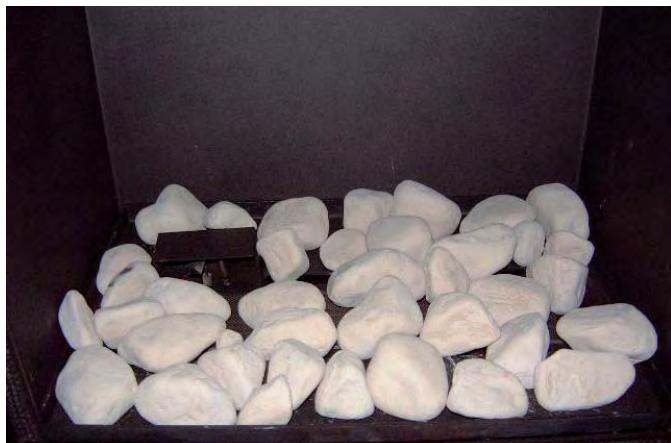

  Vul daarna de rest van de bodem met de stenen zie afbeelding.
• Zorg ervoor dat de uitstroom opening voor de waakvlambrander Niet afgedekt worden.
• LET OP: Zorg ervoor dat u het glas Niet met de vingers aanraakt wonneer u het terugplaatst. Vingerafdrukken branden in het glas.
• Zorg ervoor dat de deur correct worden teruggeplaatst en gesloten, voordat u de haard aansteekt

Voorkom dat een bloc of steen voor de waakvlam komt te liggen. De hoofdbrander kan dan Niet gaan branden en onverbrand gas kan zich verzamelen in de kachel. In dat geval dient u de waakvlam te doven en uw installateur te waarschuwen.

Het is verboden extra keramische (hout-)blokken of andermaterialiaal toe te voegen aan de houtset. Gebruik van vermiculiet korrels verboden (propaan). De kachel werkt dan Niet maar behoren en kan onherstelbaar beschadigen. Keramische houtblokken mag u alleen verrangen doordezelfde soort blokken van WANDERS.

Onderhoud

Klein onderhoud

U knot zich uw haard aan de buitenkant schoonmaken met eenlicht vochtige doek die Niet pluist. Doe dit alleen als de haard koud is. Mocht u koffie ofiets anders morsen over de sierlijst werwijl uw haard brandt,zet de kachel dan onmiddelijk uit. Eenmaal afgekoeld kutu eventuele vlekken verwijderen met eenlicht vochtige doek.

Gebruik geen agressieve schoonmaak- en schuurmiddelen en geen kachelpoets.

Jaarlijs onderhoud

Uw gashaard要去 minimaal een keer per jaar worden gecontroleerd en onderhouden door een erkend installeratuar. De volgende onderdelen worden dan nagekeken:

• De dichtheid van de gas- en rookgasafvoer en de verbrandingsluchttoevoer.
• De juiste werkung van het gasregelblok, het thermokoppelcircuit (beveiliging gegen onverwachte gasuitstroom) en het ontsteken van de hoofdbrander.
• Het volledige kanalensystem, inclusief de gevel- of dakdoorvoer en de uitmonding net.daarbuiten.
• Eventuele slijtage van afdichtingen van deuren en glasramen.
• Schoongemaaakt worden: de hoofdbrander, de waakvlam, de rookgasafvoer en de toevoer van de verbrandingslucht. Stof in de kachel kan met een stofzuiger schoongemaaakt worden.

Veiligheid

Een warmtebron van WANDERS, is meer dan alleende haard in uw kamer. Ook het rookkanaal en dedak- en/of geveldoorvoer maken deel uit van hetverwarmingssystem. Alleen als uw gashaard isgeinstalleerd met het concentrische rookkanaal van WANDERS, hunnen wij u garanderen dat de kachelveilig brandt.

Elke gashaard van WANDERS is voorzien van een thermokoppelbeveiliging. Dit voorkomt dat gas vrij uitstroomt als de waakvlam is uitgevaln.

Een aantal aanbevelingen voor een veilig gebruik van uw gaskachel:

1. Stook uw gashaard alleen als hij goed gesloten is. Als het glas is gebroken, mag u de kachel nicht gebruiken.
2. Voorkom datkleine kinderen of hulpbehoevenden in de buurt van een brandende kachel komen en laat ze Niet alleen als de haard brandt. Gebruik eventueel een haardschem.
3. Zet de ontstekingsknop op het symbol van dekleine vlam om de afstandsbediening buiten werk ing te stellen terwijl de waakvlam blijf branden. Zo weet u zeker dat niemand per ongeluk de haard ho-ger of lager zet.
4. Laat kinderen nooit spelen met de afstandsbedien-ing.
5. Giet of leg geen brandbare vloeistoffen en materiai alen op de houtset. Dit kan de kachel onherstelbaar beschadigen.
6. Plaats geen brandbare materialen, bijvoorbeeld gordijnen, vlakbij de haard. Houd minimaal een afstand van 1,5 meter aan.
7. De gashaard mag alleen gerepareerd worden met originele onderdelen en door een erkend installateur.
8. Mocht om welke reden dan ook de waakvlam uittallen, wacht dan vrij这段时间 voordat u de kachel一周 ontsteekt.

Mogelijk foutmeldingen

Mocht uw gashaard Niet waar wens functioneren, neem dan contact op met de verkoper van uw gaskachel of een erkend installmenteur. Mocht de waakvlam Niet aanslaan, dan kut u zich actie ondernemen.

• Controller of de gastoevoer open staat. Mocht u deze nicht{kunnen vinden,neem dan contact op met uw installateur.
• Mogelijkkeoorzaakisluchtindewaakvlamleiding. Wachtvijf minuten en ontsteek de kachel opnieuw. Lukt dit opnieuw Niet, schakel dan een erkend installmenter in.

Garantie

Op uw inbouwgaskachel biodt WANDERS Metaalproducten B.V. te Netterden een garantie van 1aar na aankoopdatum, mits de haard op de juiste wijze is geinstallerd en worden gezruikt volgens de aanwijzingen in deze handleiding. Onder de garantie vallen alle gebreken die te herleiden zich ton materiala

en constructiefouten. In die geallen ontvangt u gratis neue onderdelen. Arbeidsloon en andere kosten vallen nicht onder de garantie. Defecte onderdelenkest u franca toezenden aan WANDERS Metaalproducten B.V., Amtweg 4, 7077 AL, Netterden.

Buiten de garantie vallen: storingen ontstaan door: onoordeelkundig gebruik; nieduiste naleving van de installment- en bedieningsvoorschriften; installment dooreen Niet-erkend installateur; verwaarlozing van het toestel en het ombouwen van de haard maar een andere gassoort.

Wanders is Niet verantwoordelijk voor eventuele scheuren in sierpleisterwerk en verkleuringen van wanden, plafonds en/of roosters na het stoken van de haard. Verkleuringen können ontstaan doordat stofdeeltjes verbranden in de convectiemantel. Om de kans op scheuren in sierpleisterwerk en eventuele verkleuringen te minimisieren verwijzen wij maar het advies dat gegeven worden in de sfeerhaardenbranche. Uw installmenteur kan u hierover informeren.

Klachten worden in behandeling genomen nadat de verkoopfirma, installerateur of het gasbedrijf een klacht heeft ingediend, vergezeld van een kopie van de aankoopbon met aankoopdatum. Reparations geenrecht op verlenging van de garantietermijn. Alle gevolgschade wordenuitgesloten.

Installievoorschriften Norma / Norma Wall / Norma Free

Algemene aanwijzingen 9

Plaatsen van het concentrische kanalensystem 10

Opstellingsmogelijkheden kanalensysteme 10

Hetplaatsen van de haard 11

Technische gegevens gassoort en verbruik 14

Algemene aanwijzingen

Uw gashaard mag alleen geinstalleerd worden dooreen bevoegd installateur en in combinatie met het concentrische kanalensystem van WANDERS. Pas dan is de haard goedgekeurd volgens de Europese CE-norm voor gastroestellen. Wij bieden geen garantie wannerde gaskachel onvolledig of onjuist is aangesloten en/of geinstalleerd. Het kanalensystem要比aat uit eenbinnenkanaal met een diameter van 100 millimeter eneen buitenkanaal van 150 millimeter.

Het toestel mag alleen geplaatst en aangesloten worden door een erkend installeratuer volgens de algemeen geldende gasinstallatievoorschriften en volgens onderstaande installmentevoorschriften. Daarnaast gelden de nationale en lokale wet- en regelgeving voor plaatsing en gebruik van gesloten gastroestellen. Alleen een erkend installeratuar heeft de bevoedheid om (volgens de voorschriften) de instelwaarden te veranderen en eventuele overige aanpassingen door te voeren.

Voor de installmentie van het toestel dient de installerateur te controlleren of de gegevens op het typeplaatje overeenkomen met de gassoort en druk waar het toestel op aangesloten worden. Is dit Niet het geval, dan mag de gaskachel Niet worden aangesloten.

Plaatsing

De gashaard is ontworpen om in te bouwen in een新产品 te bouwen schouw van onbrandbaar materiaal. Als er zich brandgevaarlijk materialen acheer of langs de gaskachel bevinden,要去en brandvrije platen geplaatst worden.

De gashaard is[zonder problemen teplaaten in een kierdichte of mechanisch geventileerde woning. Hiervoor is geen extra beluchting voor de verbranding nodig. Een rookgasventilator is Nietoodzakelijk. Rookgassen worden door naturuurlijke trek via het binnenkanaal afgevoerd maar buiten. De zuurstof om de kachel te

stoken, worden tussen de kanalen aangevoerd. Het is om die reden verboden isolatie aan te brengen:tussen het binnen- en buitenkanaal.

Isolatie

In verband met de hoge buitenwandtemperaturen tot circa 150 graden Celsius (300 graden Fahrenheit) is het verboden brandbare materialen in de nabijheid van het kanalensystem toe te passen. Het hele concentrische kanalensystem moet brandvrij omkokerd worden tussen deplaats waar deze uit het zich verdwijnt tot de uitmonding in gevel of dak. Ventileer het omkokerde concentrische kanaal door (per verdieping) nabij vloer en plafond een rooster teplaatsen. Gebruik universele muurbeugels met een diameter van 150 millimeter voor het bevestigen van het concentrische kanalensystem.

Als er gebruik worden gemaaakt van een bestaande schoorsteen, dient u eerst na te gaan of deze schoorsteen voldoende is geïsoleerd en een voldoende diameter heeft voorhet concentrischekanalensystem. Alsdeschoorsteen erder is gebruikt voor een hout of kolen openhaard要去 deze vakkundig worden schoongemaakt. Voor aansluiting van een gashaard op een bestaande schoorsteen,要去 u de speciale aansluitset van WANDERS gebruiken.

Gasaansluiting

• Gebruik in de toevoerleiding een goedgegeurde G3/8" stopkraan met koppeling. De gasaansluiting zit aan de rechterzijde van het toestel.
• Ontlucht de toevoerleiding voordat het toestel worden vastgekoppeld.
• Vermijd spanningen op de bedieningskraan en leidingen. Dit geeft kans op gaslekkage.
• Controller de aansluiting op gasdichtheid.

Plaatsen van het concentrische kanalensystem

Het concentrische kanalensystem bestaat uit drie onderdelen: de kanalen zich, de doorvoer door dak of muur en de uitmonding.

Voorschriften voor hetplaatsen van de uitmonding

De uitmonding van het kanalensystem kan men bovendaksplaatsen, of gegen een zijgevel.

Uitmonding bovendaks

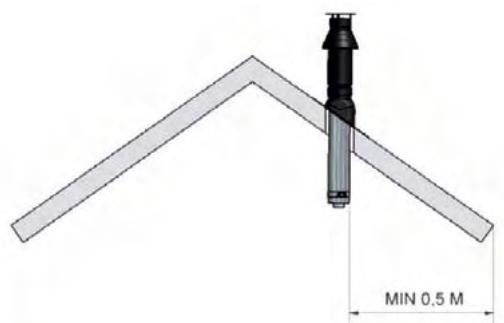

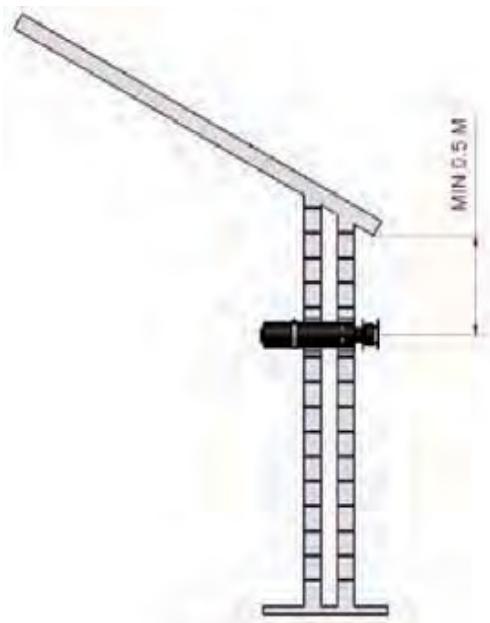

Bijplaatsing bovendaks, moet de uitmonding minimaal 50 centimeter zich verwijderd van dakranden met uitzondering van de eventuele aanwezige nok. Houd ook rekening met deplaats van de uitmonding ten opzichte van ventilatieopeningen, beweegbare ramen en verbrandingsluchttoevoervoorzieningen. Raadpleeg de nationale en regionale voorschriften.

Uitmonding in de gevel

Bijplaatsing in eenziggevel, moet de uitmonding minimaal 50 centimeter zijn verwijderd van hoeken van het gebouw, dakoverstekken, dakgoten, balkons endergelijk. Die afstand is Niet nodig als de uitmonding doorloopt tot tenminste de voorzijde van het overstekende deel.

Houd ook rekening met deplaats van de uitmonding ten opzichte van ventilatieopeningen, beweegbare ramen en voorzieningen voor de verbrandingsluchttoevoer. Raadpleeg de nationale en regionale voorschriften.

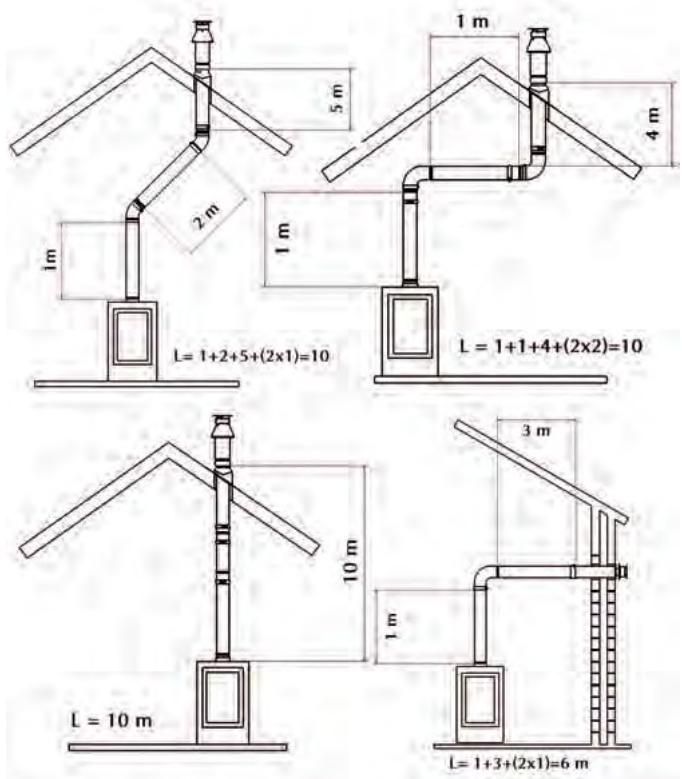

Opstellingsmogelijkheden kanalensystem

De totale lenghte van het kanaalsystem mag nooit meer waar dan 10 meter exclusief de doorvoer door de muur en deuitmonding. Een haakse bocht van 90 graden geldt als een lenghte van 2 meter. Voor een bocht van 45 graden is de rekenlengte 1 meter.

Voor de gecombineerde rookgasafvoer en verbrandingsluchttoevoer要去 u een van de volgende opstellingsmogelijkheden gebruiken van het WANDERS concentrische kanalensystem: met muurdoorvoer, met dakdoorvoer of dakdoorvoer met versleeping.

Opstellingsmogelijkheden kanalensysteme

Maak een keuzeuit de bovenstaande aansluitingsmogelijkheden. Bouw dan de eerste meter concentrische pijp op vanaf het contradeel in het toestel. U weet dat de montage correct is als u van boven af de blauwe, rubberen afldichtring in de pijp kurz zien. Houd verder een afstand aan van minimaal 5 centimeterussen de buitenkant van de concentrische pijp en wand of plafond.

Let vooral op een juiste montage als -door bouwkundige omstandigheden- een deel van het dubbelwandige pijpensystem moet worden ingebouwd.

Geveldoorvoer

• Plaats algid een meter vertikaal voordat u de geveldoorvoer maakt.
• Bepaal deplaats van het toestel en de geveldoorvoer.
  Maak voor de geveldoorvoer een gat 160mm
• Sluit de gemeldoorvoer met een bocht aan op de uitmonding van het toestel. Druk deze aan en breng de klembanden aan. De blauwe, rubberen ring zorgt voor voldoende afdichting van het verbrandingsgas afvoersysteme.
• Staat het toestel verder dan 1 meter van de gevel,plaats dan eerst de verticale meter pijp op het toestel, dan de bocht, verwolgens de gezeldoorvoer en maak deze tot slot gasdicht.

Dakdoorvoer

Een dakdoorvoer kan op elk punt van het dakuitmonden, eventueel meteen versleeping maar denok. De dakdoorvoer wordt geleverd met een universeel verstelbare pan voor een schuin dak, of met een planklaat voor een plat dak.

• Bepaal deplaats van het toestel en de dakdoorvoer.
  Maak voor de dakdoorvoer een gat 160mm
• Sluit de pijpen verticaal aan op de uitmonding van het toestel, druk deze aan en breng de klemband aan.
• Bepaal de lenghte van de benodigde pijpen en zorg ervoor dat de plankplaat of de universe pan goed aansluit op het dak.
• Zaag de buitenpijp af op de goede lenghte en sluit de dakdoorvoer aan op de concentrische pijpen.

Eerst het pijpensystem aanbrengen, dan het toestelplaatsen.

U kunt ook het concentrische pijpensystem aanbrengen voordat u het toestel plaatst. Zorg er dan voor dat u de aansluiting op het toestel van inschuifbare pijp maakt.

Hetplaatsen van de haard

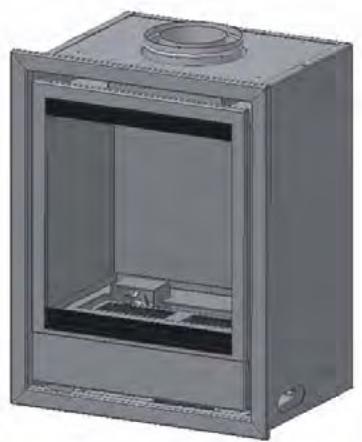

Norma (inzet)

WANDERS advisiert schouwbeluchting bij alle haarden die worden ingebouwd.

Om de inzet te monteren dient men de 4 strips op de hoeken te verwijderen.

• Draai de 3 schroeven per strip los (12 in totaal)
• Verwijder de strippen
• Plaats de schroeven terug in het gaatje waar u zeuitgedraaid hebt.

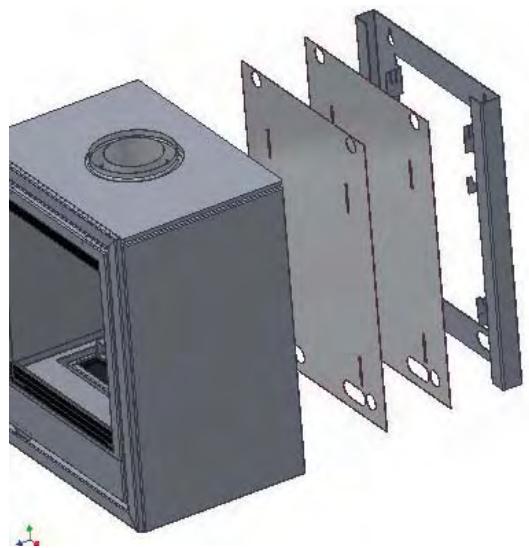

Norma Wall

Laat een stuk gasleiding (Ø 12 mm)uit de wand komen. Hieraan bevestigd u de meegeleverde flexibele slang. Vervolgens monteert u de ophangbeugel en de haard zoals op onderstaande tekening. Voor het aansluten van de gasleiding kijk t u verder op in dit hoofdstuk. Voor een technische tekening van de beugel kijk t u op pag. 61.

Norma Free

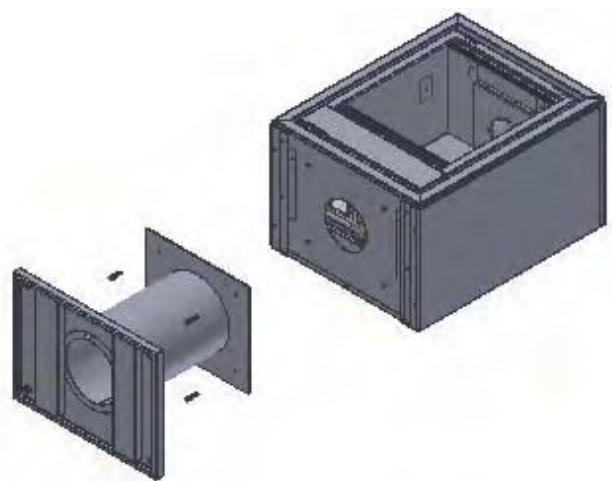

Laat een stuk gasleiding (Ø 12 mm)uit de wandkommen. Hieraan bevestigd u de meegeleverde flexibele stang. Vervolgens monteert u de voet aan de haard met 4 bouten en schuift u het geheel voor de gasleiding. Voor het aansluten van de gasleiding kijkt u verder op in dit hoofdstuk.

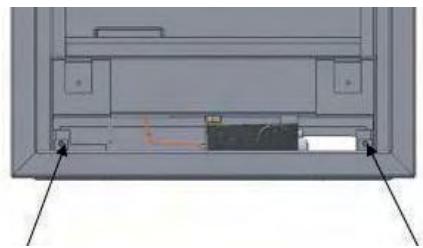

Aansluiten van de gasleiding aan het gasblok

Verwijder het glas zoals beschreiben op pag 4. Demonteer de sierlijst door de 2 zichtbare schroeven te verwijdenen. U kunt nu bij het gasblok voor de aansluiting.

Plaatsen van een stuw

Bij aardgas

Bij 1 meter vertikaal en muurdoorvoer 70~mm

Bij 1 meter vertikaal en 1,2 of 3 meter vertikaal geen stuw

Bij een dakdoorvoer zonder versleeping plaatst u:

• een stuwring van 050mm vanaf 2 t/m 4 meter
• een stuwring van 0 4 0 ~mm vanaf 5 t / m 10 meter

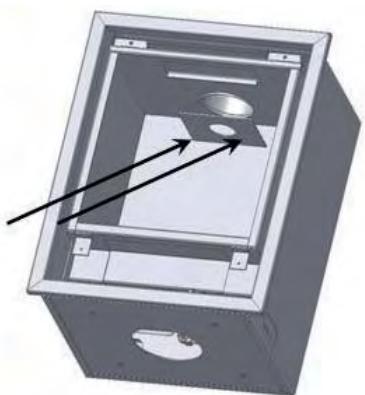

U staat de stuwring door hem aan de binnenzijde onder de pijpmond te schroeven zich afbeelding.

Bij propaan

Bij muurdoorvoer geen stuw

Bij een dakdoorvoer zonder versleeping plaatst u:

• een stuwring van 050mm vanaf 2 t/m 4 meter
• een stuwring van 0 4 0 ~mm vanaf 5 t / m 10 meter

U staat de stuwring door hem aan de binnenzijde onder de pijpmond te schroeven zich afbeelding.

Afronden van de installment

Het concentrische systeem is geinstalleerd en de kachel is geplaatst. Afronding van de installmentie gaat als volgt:

Openen van de haard

De gashaard mag alleen gestoekt worden met een gesloten deur. Voor de veiligheid zit het glas vastgeschroefd awhile het sierkader. Om de inbouw haard te openen.gaat u als volgt te werk.

• Schroef de twee kruskop schroeven los en beur het raam omhoog.
• LET OP: Pas op dat u het gereinigde glas Niet meer met de vingers aanraakt wanner u het glas terugplaatst. Vingerafdrukken branden in. Is het glas verwijderd, dan kan de keramische houtset geplaatst worden.

Plaatsen van de keramische houtset (al-leen bij aardgas)

Hoe u de deur van de haard opent ziet u op pag. 4.
- Leg de schors exact volgens de afbeeldingen begin met een viertal stukjes op de brander blokker de uitstroom opening van de waakvlam Niet.
- Plaats de keramische houtblokken exact volgens de afbeeldingen. Zo heeft u de meeste kans op een regelmatig en mooti vlambeeld en worden roetvorming voorkomen.
- Plaats de rest van de schors op de lege plekken rond de houtblokjes Niet op de waakvlambrander
- LET OP: Zorg ervoor dat u het glas Niet met de vingers aanraakt wonneer u het terugplaatst. Vingerafdrukken branden in het glas.
- Zorg ervoor dat de deur waar correct worden teruggeplaatst en gesloten, voordat u de haard aansteegt.

Plaatsen van de keramische pebble stenen (aardgas en propaan)

Hoe u de deur van de haard opent ziet u op pag. 4.
- Leg erst een viertal stenen op de brander wie afbeelding.
- Zorg ervoor dat de uitstroom opening voor de waakvlambrander Niet afgedekt worden.
Vul daarna de rest van de bodem met de stenen zich afbeelding.
- Zorg ervoor dat de uitstroom opening voor de waakvlambrander Niet afgedekt worden.
- LET OP: Zorg ervoor dat u het glas Niet met de vingers aanraakt wonneer u het terugplaatst. Vingerafdrukken branden in het glas.
- Zorg ervoor dat de deur correct worden teruggeplaatst en gesloten, voordat u de haard aansteekt

Voorkom dat een bloc of steen voor de waakvlam komt

te liggen. De hoofdbrander kan dan nicht gaan branden en onverbrand gas kan zich verzamelen in de kachel. In dat geval dient u de waakvlam te doven en uw installateur te waarschuwen.

Het is verboden extra keramische (hout-)blokken of ander materiaaal toe te voegen aan de houtset. Gebruik van vermiculiet korrels is verboden (propaan). De kachel werkt dan Niet maar behoren en kan onherstelbaar beschadigen. Keramische houtblokken mag u alleen verrangen door bezelfde soort blokken van WANDERS

Plaatsen van de batterijen

De afstandsbediening van deze gaskachel werkt op een 9 V blokbatterij. De ontvanger in de kachel functioneert met vier batterijen van 1,5 V (type LR6 of AA). De batterijen.gaan circa 1aar mee.

Batterijen

De gashaard worden standaard geleverd met batterijen Wij adviseren u bij de installmentie van uw gashaard neue batterijen teplaatsen in de ontvanger en afstandsbediening. De ontvanger onderin de haard werkto 4 batterijen van 1,5 V (type LR6 of AA) of 1× 9V alkaline. De afstandsbediening werkto een 9V alkaline blokbatterij. De batterijen gaan ongeveer eenJAar mee. Wanner zijn de batterijen aan verranging toe?

• De ontvanger is aan nieuwe batterijen toe als u merkt dat de motor steeds moeizamer gaat draaien.
• De afstandsbediening heeft een neue batterij nodig als rechts boven in het display BATT verschijnt.

Vervangen van de batterijen van de ontvanger
Vervangen van de batterij in de afstandsbediening

Technische gegevens gassoort en verbruik

A	B	C	D	E	F	G	H
NL	G25 I2L	25mb	5,3kw	21mb	2,1	1,4	0,656
NL	I3P	30	4,9	20	1,4	1,1	0,194
BE	G20/G25 I2E+	20/25mb	5,3kw	11,5mb	2,1	1,4	0,557
BE	I3P	37	4,9	20	1,4	1,1	0,194
FR	G20/G25 I2E+	20/25mb	5,3kw	11,5mb	2,1	1,4	0,557
FR	I3P	37	4,9	20	1,4	1,1	0,194
IT	G20 I2H	20mb	5,3kw	11,5mb	2,1	1,4	0,557
IT	I3P	37	4,9	20	1,4	1,1	0,194
DE	G20/G25 I2ELL	20mb	5,3kw	11,5mb	2,1	1,4	0,557
DE	I3P	50	4,9	20	1,4	1,1	0,194
AT	G20 I2H	20mb	5,3kw	11,5mb	2,1	1,4	0,557
AT	I3P	50	4,9	20	1,4	1,1	0,194
GB	G20 I2H	20mb	5,3kw	11,5mb	2,1	1,4	0,557
GB	I3P	37	4,9	20	1,4	1,1	0,194
PT	G20 I2H	20mb	5,3kw	11,5mb	2,1	1,4	0,557
PT	I3P	37	4,9	20	1,4	1,1	0,194
ES	G20 I2H	20mb	5,3kw	11,5mb	2,1	1,4	0,557
ES	I3P	37	4,9	20	1,4	1,1	0,194
DK	G20 I2H	20mb	5,3kw	11,5mb	2,1	1,4	0,557
DK	I3P	30	4,9	20	1,4	1,1	0,194
LU	G20/G25 I2ELL	20mb	5,3kw	11,5mb	2,1	1,4	0,557
LU	I3P	37	4,9	20	1,4	1,1	0,194
IE	G20 I2H	20mb	5,3kw	11,5mb	2,1	1,4	0,557
IE	I3P	37	4,9	20	1,4	1,1	0,194
SE	G20 I2H	20mb	5,3kw	11,5mb	2,1	1,4	0,557
SE	I3P	30	4,9	20	1,4	1,1	0,194
NO	G20 I2H	20mb	5,3kw	11,5mb	2,1	1,4	0,557
NO	I3P	30	4,9	20	1,4	1,1	0,194

A: Land / Country / Pays / Land
B: Gastype / Gastype / Type de gas / Gasart
C:Voordruk/Prepressure/Prepression/Vordruck
D: Belasting o.w. / Nom. Press. OW / Nom. Pression OW / Nom. Belastung
E: Branderdruk / Burner pressure / Pressi on brule on / Brennerdruck
F: Inspluter / Injector / Buse / Einspritzer
G: Kleinstand inspuiher / Low stand injector / Buse petit feu / Klein Stand Einspritzer
H: Verbruik / Consumption / Consommation / Verbrauch

GB
