GEBRUIKSAANWIJZING DOMUS WANDERS

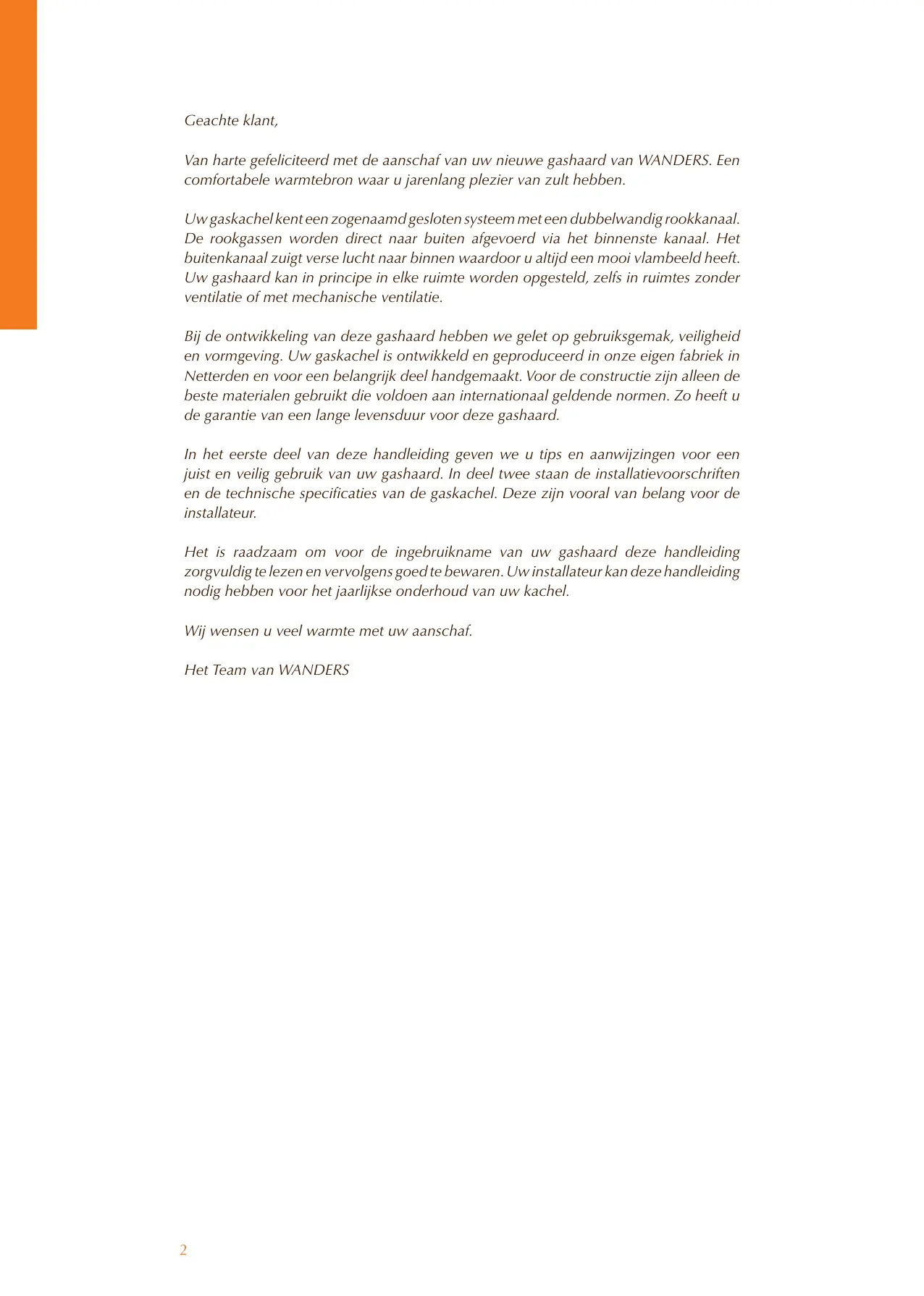

Van harte gefeliciteerd met de aanschaf van uw nieuwe gashaard van WANDERS. En comfortsabele warmtebron waar u jarenlang plezier van zult hebben.

Uw gaskachel kent een zogenaamd gesloten system met een dubbelwandig rookkanaal. De rookgassen worden direct maar buiten afgevoerd via het binnenste kanaal. Het butenkanaal zuigt verse lucht maar binnen waardoor u.altijd een moot vlambeeld heeft. Uw gashaard kan in principe in elke ruimte worden opgesteld, zichs in ruimtes zonder ventilatie of met mechanische ventilatie.

Bij de ontwikkeling van deze gashaard hebben we gelet op gebruiksgemak, veiligheid en vormgeving. Uw gaskachel is ontwikkeld en geproduerd in unsere eigen fabrik in Netterden en voor een belangrijk deel handgemaakt. Voor de constructie zijn alleen de Beste materialen gebruikt die voldoen aan internaal geldende normen. Zo heeft u de garantie van een lange levensduur voor deze gashaard.

In het eerste deel van deze handleiding gehen we u tips en aanwijzingen voor een juist en veilig gebruik van uw gashaard. In deel twee staan de installmentievoorschriften en de technische specificaties van de gaskachel. Deze zijn vooral van belang voor de installerateur.

Het is raadzaam om voor de ingebruikname van uw gashaard deze handleiding zorgvuldig te lezen enervoVGens goed te bewaren. Uw installateur kan deze handleiding nodig hebben voor het一年多ijke onderhoud van uw kachel.

Wij wensen u veel warmte met uw aanschaf.

Het Team van WANDERS

Inhoudsopgave

Installatie 4
Klaar voor gezruik 4
Eerstekeerstoken 4
Batterijen 5
Instellen van de afstandsbediening 5
Plaatsen van de keramische houtset 6
Onderhoud 7
Veiligheid 7
Mogelijkefoutmeldingen 7
Garantie 7
Technische tekeningen 51

Installatie

Over het algemeen zorgt de dealer waar u uw gashaard heeft aangeschäft, ook voor de installmentie ervan en de aansluiting op het gasnet. Is dat Niet het geval, verzeker u er dan van dat de installmentie worden uitgevoerd door een erkende installmenteur. Aansluiten van gasinstallaties door onbevoegden is verboden. Wij+kunnen u in dat geval geen garantie gezven op de juiste werkig van de gaskachel.

Klaar voor gebruik

Nadat uw WANDERS gashaard is aangesloten op het gasnet en is ingesteld, is de haard maar voor gebruik. De waakvlam ontsteekt u handmatig.

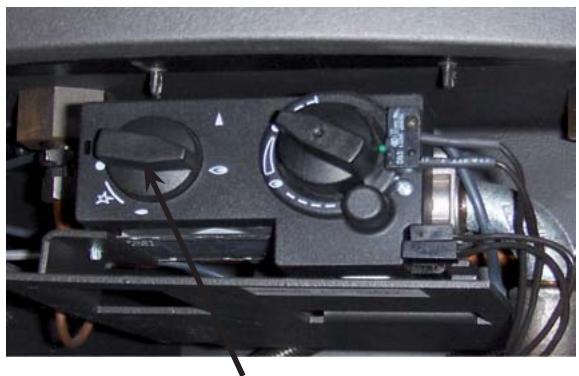

Gasregelblok (A)

Met de hand ontsteken van de waakvlam

Open de klep onderin de kachel. Controller eventuel of de gaskraan open staat.

In het midden anschter de klep ziet u de bedieningsknoppen van de haard.

1. Draai de ontstekingsknop (A) rechtsom tot u nicht verder kurz, druk de knop dan in en wacht enkele seconden.
2. Draai dan, verwijl u de knop nog steeds ingedrukt houdt, de knop linksom tot u een klik hoort.
3. Kijk door de glasruit of u links in de kachel de waakvlam ziet branden. Is dit nicht zo, herhaal dan de stappen 2 en 3.
4. Brandt de waakvlam, houd dan de ontstekingsknop nog eenijdje ingedrukt. Als u na ongeveer 30 seconden de knop loslaat moet de waakvlam blijven branden. Is dit Niet het geval, wacht dan vrij minuten voordat u opnieuw probeert de waakvlam aan te steken.
5. Blijft de waakvlam branden, draai dan de knop linksom tot het symbool van de grote vlam. U kunt nu de klep sluiten en met de afstandsbediening de hoogte van de vlammen regelen.

Kinderbeveiling

Als u de ontstekingsknop tot het symbol van dekleine vlam draait, stelt u de afstandsbedieningbuiten werking, terwijl de waakvlam blijft branden

De hoogte van de vlammen regelen

Richt de afstandsbediening op de kachel. Met de knop gaat de kachel harder branden. Drukt u de knop in, dan gaat de kachel zachter branden. Wanneru u de knop ingedrukt houdt, gaat de kachel terug op de waakvlamstand. U kurz ook handmatig de kachel terugdraaien maar de waakvlamstand, door de ontstekingsknop (A) rechtsom te draaien tot u Niet verder kunt.

Bij het indrukken van beiden knappen verschijnt links boven in het display het zend teken. U weet dat de kachelijken hoogste of laagste stand heeft bereikt, als het led van de ontvanger begint te knipperen.

De waakvlam uitzetten

De waakvlam zet u met de hand UIT. Doe de klep open, druk de ontstekingsknop (A) Licht in en draai hem verder rechtsom.

Eerste keer stoken

Wanner u uw gaskachel voor de eerste keer gebruikt, moet de haard 'instoken'. Het toestel is voorzien van een hittebestendige laklaag die nog要去 inbranden in de kachel. Dat kan een vervelende geur met zich meebrengen, maar is verder onschadelijk. We raden u aan de kachel circa drie uur te stoken op de hoogste stand waar bij u de ruimte goed ventiliert.

Verkleuren van wanden, plafonds en roosters

Na het stoken van de haard hunnen wanden, plafonds en roosters verkleuren. Dit komt doordat stofdeeltjes verbranden in de convectiemantel. Dit is een natuurlijk proces waar WANDERS Niet verantwoordelijk voor is. Om verkleuring te minimaliseren verwijzen wij hier het advies dat gegeven worden in de sfeerhaardenbranche. Uw installmentar kan u hierover informeren.

Tijdens het instoken kan er aanslag komen op het keramische glas van de kacheldeur. Deze aanslag verwijdert u als het glas koud is eenvoudig met eenlicht vochtige doek. Eventueel gebruikt u specialaalschoonmaakmiddel voor keramische kookplaten. U=kunt de kacheldeur openen door de schroef onderin rechtsom te draaien. Dit kan met een munt.

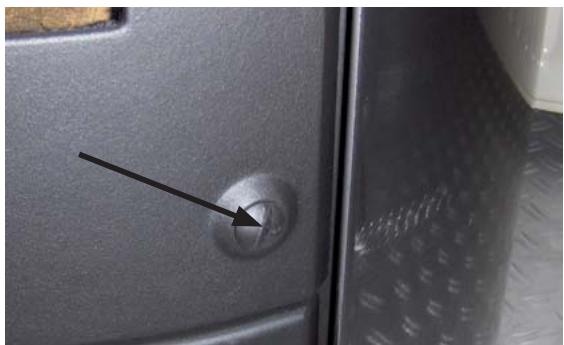

Losschroeven en openen deur

Let op vingerafdrukken

Pas op dat u het gereinigde glas Niet meer met de vingers aanraakt wanner u de kacheldeur sluit. Vingerafdrukken branden in het glas.

Tijdens de eerste keer stoken, berekent uw kachel zich hooveelarendig is om de ingestelde temperatuur te bereiken. Op basis waarvan kiest uw haard de meest efficiente manier om het vertrek te verwarmen.

Let erop dat er geen houtblokken voor de waakvlam liggen. Het gas要去 vrijelijk maar de hoofdbrander konnen stromen. De hoofdbrander bevindt zich onder de houtset. Voor een juiste opstelling van de keramische houtset, die pag 6.

Het is raadzaam in het stookseizoen de waakvlam te latenten branden. Dat voorkomt eventuele condensvorming en möglichk kalksporen aan de binnenzijde van de deur.

Nieuwbouwwoning of recente renovatie?

Wachtzeswekenmetstokenineennieuwbouwwoning die recent is opgeleverd, of een ruimte die onlangs sterk is gerenoveerd. In muren en plafonds zitten dan nog gassen, weekmakers en vocht afkomstig van stuc- en schilderwerk. Door de warme luchtstromen, kunnen de vele stofdeeltjes in de ruimte verkleuren en vastplakken aan wanden en plafonds. Ook het vocht in de muren en plafonds worden warm, wat gele vlekken kan verroorzaken.

Batterijen

Uw gashaard wordst standard geleverd met batterijen in de ontvanger. Wij adviseren u om bij de installmentie van uw gashaard neue batterijen teplaaten in de ontvanger en afstandsbediening. De ontvanger in de kachel werkto 4 batterijen van 1,5 V (type LR6 of AA) of 1 × 9V alkaline. De afstandsbediening werkto een 9V-alkaline blokbatterij. De batterijen gaan ongeveer een jaar mee.

Wanner de batterijen aan verranging toe?

• De ontvanger is aan nieuwe batterijen toe als u merkt dat de motor steeds moeizamer gaat draaien.
• De afstandsbediening heeft een neue batterij nodig als rechts boven in het display BATT verschijnt.

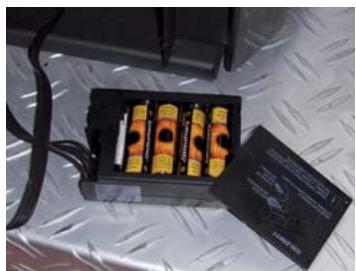

Vervangen van de batterijen van de ontvanger

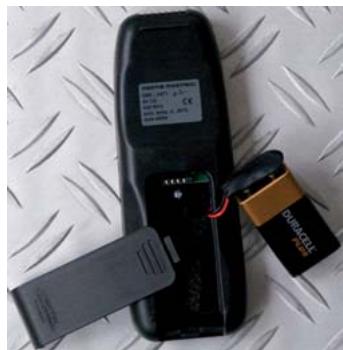

Vervangen van de batterij in de afstandsbediening

Instellen van de afstandsbediening

De afstandsbediening van uw gaskachel is eenvoudig in te stellen. Heeft u dit eenmaal gedaan, dan kut u in een handomdraai uw kachel bedieren. Daarnaast kut u met de afstandsbediening vier tijsblokken instellen voor de gewenste temperatuur.

We raden aan bij het instellen van de afstandsbediening de kachel uit te zetten. Zo voorkomt u dat per ongeluk de kachel hoger of juist lager worden gezet.

Als uw Domus of Luna Petite tweeOUR geen signaal ontvangt van de afstandsbediening, schakelt de kachel automatisch terug maar de waakstand. De waakvlam blijft dan branden.

Als u de waakvlam uitschakelt na het stoken, wacht dan minimaal vrij minuten voordat u de kachel waar aanzet.

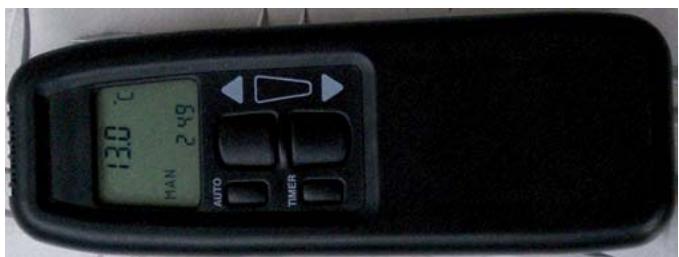

Afstandsbediening

Tijd en datum instellen

Na hetplaatsen van de batterijen, of door hetgelijkijdig indrukken van de knoppen AUTO en TIMER begint het display te knipperen. Met de knop kiest u het juiste eer. Met de knop stelt u de minuten in. Wacht even of druk op de TIMER knop om de ingestelde tijd op te slaan.

Na hetplaaten van de batterijen, of door hetgelijkrijkig indrukken van de knoppen AUTO en TIMER begint het display te knipperen. Tijdens het knipperen van de display kunt u omschakelen van Fahrenheit / 12-uurs aanduiding maar Celcius / 24-uurs weergave. Door de AUTO knop in te drukken verspringt de aanduiding.

Na enigeijd zal het display vanzelf weir op

handbediening terugspringen.

De gewenste temperatuur instellen

Houd de AUTO toets net zolang ingedrukt tot de TEMP aanduiding knippert. Stel de temperatuur hoger in met de ▲ knop, of lager met de▼ knop. Wacht even of druk op de AUTO knop om daarna in de automatische modus te komen.

De ingestelde temperatuur bekijken

Druk kort op de knop AUTO. In het display verschijnt eerst even de ingestelde temperatuur en cervolgens de ruimtetemperatuur.

TIMER

In totaal Aunt u vierijdten instellen. Wanner u deijden op elkaar LAST aansluiten, bent u altijd verzekerd van een comfortabile temperatuur in uw vertrek.

Houd de TIMER knop zolang ingedrukt totdat de aanduiding P1<> knippert. Met de knuppen en kunt u respectievelijk de uren en de minuten instellen. Door de TIMER knop kort in te drukken doorloopt u het timerprogramma P1<>, P1<>, P2<> en P2<>. Onderstaand een voorbeeld van een möglichke instelling.

P1<> -temp:	07:30 - 08:30	de door u ingestelde temperatuur
P1<@ >-temp:	08:30 - 17:00	uit
P2<@ >-temp:	17:00 - 23:00	de door u ingestelde temperatuur
P2<@ >-temp:	23:00 - 07:30	uit

De TIMER functie werkt alleen als de waakvlam brandt. Als de TIMER modus is ingeschakeld, is de temperatuur regeling hetzelfde als in de AUTO stand. Met de knuppen en kurz u de TIMER functie uitschakelen. De afstandsbediening schakelt dan automatisch over maar de MAN functie.

MAN

In de positie MAN sunt u handmatig met de große knoppen de kachel hoger en lager zetten. Als u de knop vasthoudt, gaat de haard maar de laagste stand; op de waakvlam. Wanneru u deze knoppen ingedrukt houdt verschijnt links boven in het display het zend symbol. U weet dat de kachel zich hoogste of laagste stand heeft bereikt, als het led van de ontvanger begint te knipperen.

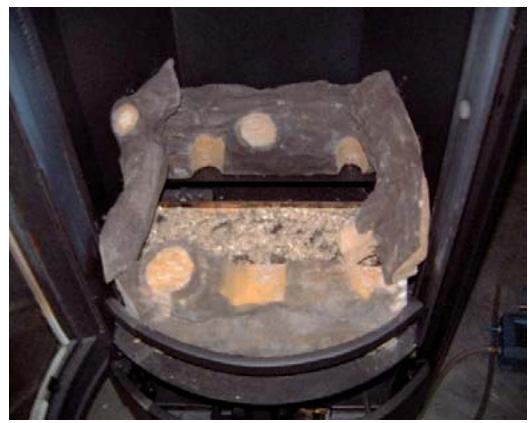

Plaatsen van de keramische houtset

Om de keramische houtset teplaaten opent u de deur door de schroef onderin rechtsom te draaien. Dit kan met een munt.

• Vul de bodem van de brander met de bijgeberde korrels. Gebruik nooit更是 korrels dan de bijgeberde hoeveelheid.
• Plaats de keramische houtblokken exact volgens de afbeeldingen in de waaroor bestemde uitsparingen van de onderste blokken. Plaats de bovenstammen algijd met de scherpe of Ronde kanten maar beneden om de vlammen zo min möglichk af te Dekken. Zo heeft u de meeste kans op een regelmatig en mooti vlambeeld en worden roetvorming voorkomen.
• LET OP: Raak het glas Niet met de vingers aan wanner u de deur van de kachel sluit. Vingerafdrukken branden in het glas.
• Sluit de deur goed en plaats het zijpaneel terug voordatu gaat stoken.

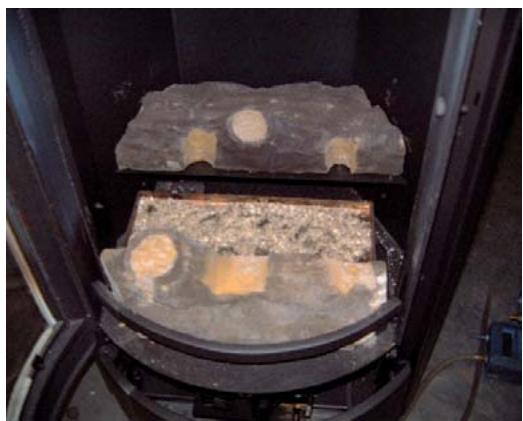

Stap 1

Stap 2

Voorkom dat een bloc voor de waakvlam komt te liggen. De hoofdbrander kan dan Niet gaan branden en onverbrand gas kan zich verzamelen in de kachel. In dat

geval dient u de waakvlam te doven en vijf minuten te wachten voordat u de haard opnieuw ontsteekt.

Het is verboden extra keramische (hout-)blokken of ander materiaal toe te voegen aan de houtset. De kachel werkdt dan Niet maar behoren en kan onherstelbaar beschadigen. Keramische houtblokken mag u alleen verrangen door bezelfde soort blokken van WANDERS.

Onderhoud

Klein onderhoud

U kurz selbst uw kachel aan de buitenkant schoonmaken met eenlicht vochtige doek die nicht pluist. Doe dit alleen als de kachel koud is. Mocht u koffie of ie's anders over de brandende kachel morsen, zet de haard dan onmiddelijk uit. Eenmaal afgekoeld kurz u eventuele vlekken verwijderen met eenlicht vochtige doek.

Gebruik geen agressieve schoonmaak- en schuurmiddelen en geen kachelpoets.

Jaarlijs onderhoud

Uw gaskachel moet minimaal een keer per Jaar worden gecontroleerd en onderhoden door een erkend installeratleur. De volgende onderdelen worden dan nagekeken en eventueel schoongemaakt:

• De dichtheid van de gas- en rookgasafvoer en de verbrandingsluchttoevoer.
• De juiste werkung van het gasregelblok, het thermokoppelcircuit (beveiling gegen onverwachte gasuitstroom) en het ontsteken van de hoofdbrander.
• Het volledige kanalensystem, inclusief de gevel- of dakdoorvoer en de uitmonding net.daarbuiten.
• Eventuele slijtage van afdichtingen van deuren en glasramen.
• Schoongemaaakt worden: de hoofdbrander, de waakvlam, de rookgasafvoer en de toevoer van de verbrandingslucht. Stof in de kachel kan met een stofzuiger schoongemaaakt worden.

Veiligheid

Een warmtebron van WANDERS, is meer dan alleen de haard die in uw vertrek staat. Ook het rookkanaal en de doorvoer door gevel of dak makeen deel uit van het verwarmingssystem. Alleen als uw kachel is geinstalleerd met het concentrische rookkanaal van WANDERS, hunnen wij u garanderen dat de kachel veilig brandt.

Elke gashaard van WANDERS is voorzien van een thermokoppelbeveiliging. Dit voorkomt dat gas vrij uitstroomt als de waakvlam is uitgeallen.

Een aantal aanbevelingen voor een veilig gebruik van uw

gaskachel:

1. Stook uw gashaard alleen met een gesloten deur. Als de deur open staat of het glas is gebroken, mag u de kachel Niet gebruiken.
2. Voorkom datkleine kinderen of hulpbehoevenden in de buurt van een brandende kachel komen en laat ze Niet alleen als de haard brandt. Gebruik eventueel een haardschem.
3. Zet de ontstekingsknop op het symbol van dekleine vlam om de afstandsbediening buiten werk ing te stellen terwijl de waakvlam blijft branden. Zo weet u zeker dat niemand per ongeluk de haard ho-ger of lager zet.
4. Laatkleine kinderen nooit alleen met de afstandsbediening spelen.
5. Giet of leg geen brandbare vloeistoffen en materiai alen op de houtset. Dit kan de kachel onherstelbaar beschadigen.
6. De gaskachel mag nooit worden ingebouwd. De afstand tot de hinterwand要去 minimaal 10 centimeterঃn. Houd aan de zijkanten minimaal 20 centimeter vrij.
7. Plaats geen brandbare materialen, bijvoorbeeld gordijnen, vlakbij de haard. Houd minimaal een afstand van 1,5 meter aan.
8. De gashaard mag alleen gerepareerd worden met originele onderdelen en door een erkend installateur.
9. Mocht om welke reden dan ook de waakvlam uittallen, wacht dan vrij这段时间 voordat u de kachel一周 ontsteekt.

Mogelijkke foulmeldingen

Mocht uw kachel Niet waar wens functioneren, neem dan contact op met de verkoper van uw gaskachel of een erkend installmenteur. Indien de waakvlam Niet aanslaat, kurz u eerst zich actie ondernemen.

• Controller of de gastoevoer open staat. Mocht u deze nicht{kunnen vinden neem dan contact op met uw installateur.
• Mogelijkkeoorzaakisluchtindewaakvlamleiding. Wachtvijf minuten en ontsteek de kachel opnieuw. Lukt dit opniewu Niet, schakel dan een erkend installmenter in.

Garantie

Op uw gaskachel biedt WANDERS Metaalproducten B.V. te Netterden een garantie van 1aar na aankoopdatum, mits de haard op de juiste wijze is geinstalleerd en worden gebruikt volgens de aanwijzingen in deze handleiding. Onder de garantie vallen alle gebreken die te herleiden zichon tot materiaal- en constructiefouten. In dieGeVallen ontvangt u gratis nieuwe onderdelen. Arbeidsloon en

andere kosten vallen nicht onder de garantie. Defecte onderdelen kunt u franco toezenden aan WANDERS Metaalproducten B.V., Amtweg 4, 7077 AL, Netterden. Buiten de garantie vallen: storingen ontstaan door onoordeelkundig gebruik; nieduiste naleving van de installment- en bedieningsvoorschriften; installment door een Niet-erkend installer, verwaarlozing van het toestel en het ombouwen van de haard maar een andere gassoort. Wanders is Niet verantwoordelijk voor eventuele scheuren in sierpleisterwerk en verkleuringen van wanden, plafonds en/of roovers na het stoken van de haard. Verkleuringen können ontstaan doordat stofdeeltjes verbranden in de convectiemantel. Om de kans op scheuren in sierpleisterwerk en eventuele

verkleuringen te minimalisieren verwijzen wij hier het advies dat gegeven worden in de sfeerhaardenbranche. Uw installmenter kan u hierover informeren.

Klachten worden in behandeling genomen nadat de verkoopfirma, installerateur of het gasbedrijf een klacht heeft ingediend, vergezeld van een kopie van de aankoopbon met aankoopdatum. Reparities geenrecht op verlenging van de garantietermijn. Alle gevolgschade worden uitgesloten.

Installatievoorschriften Domus / Luna Petite

Installatievoorschriften Domus / Luna Petite	8
Algemene aanwijzingen	8
Plaatsen van het concentrische kanalensystem	9
Opstellingsmogelijkheden kanalensystem	9
Afronden van de installatione	10
Technische gegevens gassoort en verbruik	12

Algemene aanwijzingen

Uw gashaard mag alleen geinstalleerd worden dooreen bevoegd installerateur en in combinatie met het concentrische kanalensystemeem van WANDERS. Pas dan is de gaskachel goedgekeurd volgens de Europese CE-norm voor gastroestellen. Wij bieden geen garantie wanner de gaskachel onvolledig of onjuist is aangesloten en geinstalleerd. Het kanalensystemeam bestaat uit een binnenkanaal met een diameter van 80 millimeter en een buitenkanaal van 150 millimeter.

Het toestel mag alleen geplaatst en aangesloten worden door een erkend installeratveoorschriften en volgens de onderstaande installeratievoorschriften. Daarnaast gelden de nationale en lokale wet- en regelgeving voor plaatsing en gebruik van gesloten gastroestellen. Alleen een erkend installerateur heeft de bevoedheid om (volgens de voorschriften) de instelwaarden te veranderen en eventuele overige aanpassingen door te voeren.

Voor de installmentie van het toestel dient de installateur te controleren of de gegevens op het typeplaatje overeenkomen met de gassoort en druk waar het toestel op aangesloten worden. Is dit Niet het geval, dan mag de gaskachel Niet worden aangesloten.

Plaatsing

De gaskachel mag nooit worden ingebouwd. De afstand tot de hinterwand要去 minimaal 20~cm zijn. Links en rechts van de kachel要去 minimaal 40 centimeter vrij ruimte�. De gashaard要去 op een voldoende stevige vloer staan.

De gashaard is zonder problemen teplaaten in een kierdichte of mechanisch geventileerde woning. Hiervoor is geen extra beluchting voor de verbranding nodig. Een rookgasventilator is Nietoodzakelijk. Rookgassen worden door naturuurlijke trek via het binnenkanaal maar buiten afgevoerd. De zuurstof om de kachel te stoken, wordtussen de kanalen aangevoerd. Het is om die reden verboden isolatie aan te brengen+tussen het binnen- en buitenkanaal.

Isolatie

In verband met de hoge buitenwandtemperaturen tot circa 150 graden Celsius (300 graden Fahrenheit) is het verboden brandbare materialen in de nabijheid van het kanalensystem toe te passen. Het hele concentrische kanalensystem moet brandvrij omkokerd wordenussen deplaats waar deze uit het zich verdwijnt tot deuitmongding in de buitengevel. Ventileer het omkokerde concentrische kanaal door (per verdieping) nabij vloer

en plafond een rooster teplaaten. Gebruik universe muurbeugels met een diameter van 150 millimeter voor het bevestigen van het concentrische kanalensystem.

Als er gebruik worden gemaakt van een bestaande schoorsteen, dient u eerst na te gaan of deze schoorsteen voldoende is geisoleerd en een voldoende diameter heeft voorhet concentrische kanalensystem. Alsdeschoorsteen eerder is gebruikt voor een hout of kolen openhaard moet deze vakkundig worden schoongemaaakt. Voor aansluiting van een gashaard op een bestaande schoorsteen,要去 u de speciale aansluitset van WANDERS gebruiken.

Gasaansluiting

• De Domus of Luna petite kan alleen gestookt worden met aardgas.
• Het gasregelblok zit onder het toestel darüber de bedieningsdeur.
• Gebruik in de toevoerleiding een goedgekeurde G3/8" stopkraan met koppeling.
• Ontlucht de toevoerleiding voordat het toestel worden vastgekoppeld.
• Vermijd spanningen op de bedieningskraan en leidingen. Dit geeft kans op gaslekkage.
• Controller de aansluiting op gasdichtheid.

Plaatsen van het concentrische kanalensystem

Het concentrische kanalensystem bestaat uit drie onderdelen: de kanalen zich, de doorvoer door dak of muur en de uitmonding.

Voorschriften voor hetplaatsen van de uitmonding

De uitmonding van het kanalensystem kan men bovendaksplaatsen, of gegen een zijgevel.

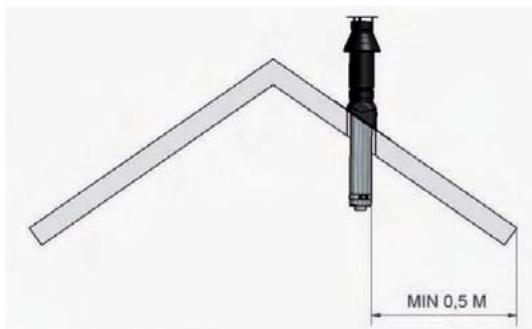

Uitmonding bovendaks

Bijplaatsing bovendaks, moet de uitmonding minimaal 50 centimeter zijn verwijderd van dakranden met uitzondering van de eventuele aanwezigene nok. Houd ook rekening met de plaat van de uitmonding ten opzichte van ventilatieopeningen, beweegbare ramen en verbrandingsluchttoeervoorzieningen. Raadpleeg de nationale en regionale voorschriften.

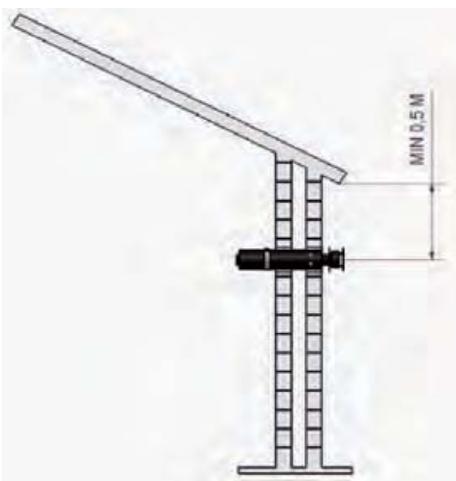

Uitmonding in de gevel

Bijplaatsing in eenziggevel, moet de uitmonding minimaal 50 centimeter zijn verwijderd van hoeken van het gebouw, dakoverstekken, dakgoten, balkons endergelijk. Die afstand is Niet nodig als de uitmonding doorloopt tot tenminste de voorzijde van het overstekende deel.

Houd ook rekening met deplaats van de uitmonding ten opzichte van ventilatieopeningen, beweegbare ramen en voorzieningen voor de verbrandingsluchttoevoer. Raadpleeg de nationale en regionale voorschriften.

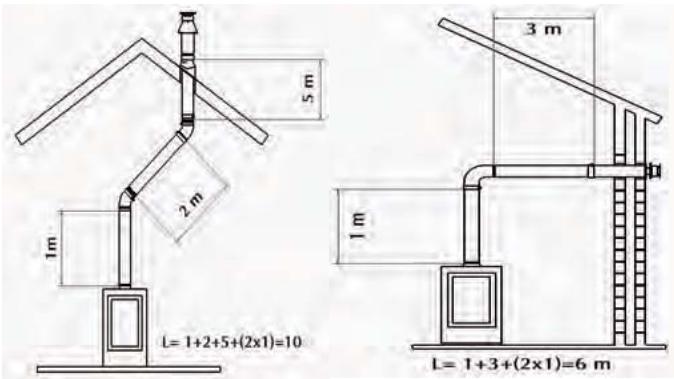

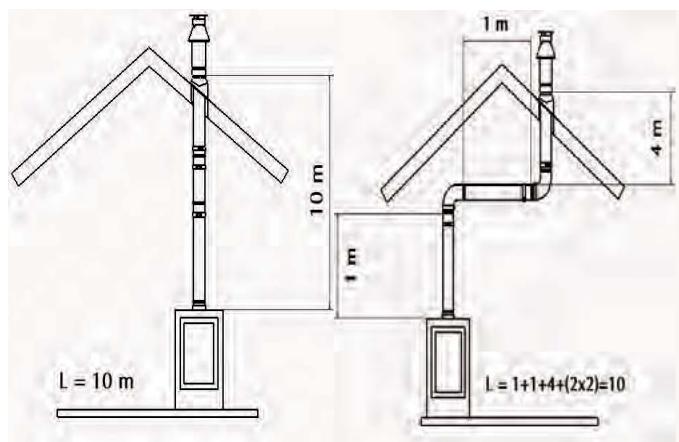

Opstellingsmogelijkheden kanalensystem

De totale lenghte van het kanaalsystem mag nooit meer waar dan 10 meter exclusief de doorvoer door de muur en de uitmonding. Een bocht van 90 graden geldt als een lenghte van 2 meter. Voor een bocht van 45 graden is de rekenlengte 1 meter.

Voor de gecombineerde rookgasafvoer en verbrandingsluchttoevoer要去 en van de volgende opstellingsmogelijkheden gebruiken van het WANDERS concentrische kanalensystem: met muurdoorvoer, met dakdoorvoer of dakdoorvoer met versleeping.

Opstellingsmogelijkheden kanalensysteme

Maak een keuzeuit de bovenstaande aansluitingsmogelijkheden. Bouw dan de eerste meter concentrische pijp op vanaf het contradeel in het toestel. U weet dat de montage correct is als u van boven af de blauwe, rubberen afdichtring in de pijp kurz zien. Houd verder een afstand aan van minimaal 5 centimeter:tussen de buitenkant van de concentrische pijp en wand of plafond.

Let vooral op een juiste montage als -door bouwkundige omstandigheden- een deel van het dubbelwandige pijpensystem moet worden ingebouwd

Geveldoorvoer

• Plaats algid een meter vertikaal voordat u de geveldoorvoer maakt.
• Bepaal deplaats van het toestel en de geveldoorvoer.
  Maak voor de gezeldoorvoer een gat 155mm
• Sluit de geveldoorvoer met een bocht aan op de uitmonding van het toestel. Druk deze aan en breng de klembanden aan. De blauwe, rubberen ring zorgt voor voldoende afdichting van het verbrandingsgas afvoersysteme.
• Staat het toestel verder dan 1 meter van de gevel,plaats dan eerst de verticale meter pijp op het toestel, dan de bocht, verwolgens de gemeldoorvoer en maak deze tot slot gasdicht.

Dakdoorvoer

Een dakdoorvoer kan op elk punt van het dakuitmonden, eventueel meteen versleeping maar denok. De dakdoorvoer wordt geleverd met een universeel verstelbare pan voor een schuin dak, of met een plankplaat voor een plat dak.

• Bepaal deplaats van het toestel en de dakdoorvoer.
  Maak voor de dakdoorvoer een gat 155mm
• Sluit de pijpen verticaal aan op de uitmonding van het toestel,

druk deze aan en breng de klemband aan.

• Bepaal de lenghte van de benodigde pijpen en zorg ervoor dat de plankplaat of de universe pan goed aansluit op het dak.
• Zaag de buitenpijp af op de goede lenghte en sluit de dakdoorvoer aan

op de concentrische pijpen.

Eerst het pijpensystemaanbrengen, dan het toestelplaatsen.

U kunt ook het concentrische pijpensystem aanbrengen voordat u het toestel plaatst. Zorg er dan voor dat u de aansluiting op het toestel van inschuifbare pijp maakt.

Afronden van de installment

Het concentrische system is geinstalleerd en de kachel is geplaatst. Afronding van de installmentie gaat als volgt:

Openen van de deur

De gaskachel mag alleen gestoekt worden met een gesloten deur. Voor de veiligheid is de deur vergrendeld. Open de deur door de schroef er rechtsom uit te draaien. Is de deur open, dan kan de keramische houtset geplaatst worden. De Domus of Luna petite kan alleen gestoekt worden met aardgas.

Plaatsen van de keramische houtset

• Vul de bodem van de brander met de bijgeleverde korrels. Gebruik nooit meer korrels dan de bijgeleverde hoeveelheid.
• Plaats de keramische houtblokken exact volgens de afbeeldingen, in de waarvoort bestemde uitsparingen van de onderste blokken. Plaats de bovenstammen altijd met de scherpe of Ronde kanten maar beneden om de vlammen zo min möglichk af te Dekken.
• LET OP: Raak het schone glas Niet met de vingers aan wanner u de kacheldeur sluit. Vingerafdrukken branden in het glas.
• Sluit de deur goed voordat u gaat stoken.

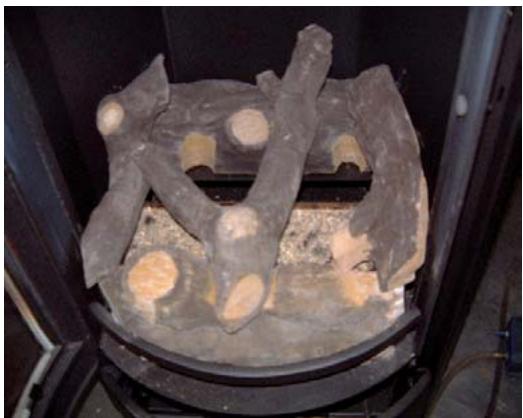

Stap 1

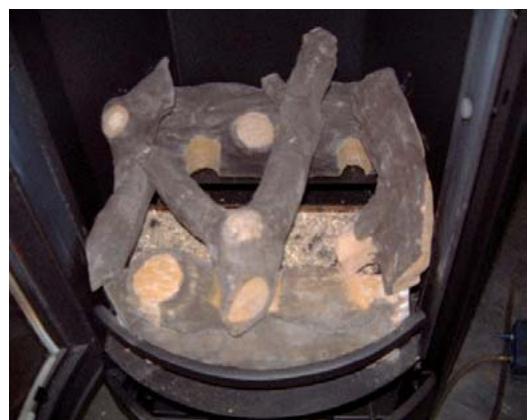

Stap 2

Stap 3

Voorkom dat een bloc voor de waakvlam komt te liggen. De hoofdbrander kan dan Niet gaan branden en onverbrand gas kan zich verzamelen in de kachel. In dat geval dient u de waakvlam te doven en dient u uw installmenter te waarschuwen.

Het is verboden extra (keramische hout-)blokken of ander materiaal toe te voegen aan de houtset. De kachel werkt dan Niet maar behoren en kan onherstelhaar beschadigen. Keramische houtblokken mag u alleen verrangen doordezelfde soort blokken van WANDERS.

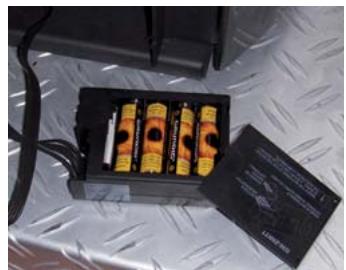

Plaatsen van de batterijen

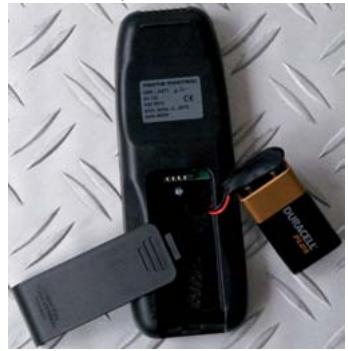

De afstandsbediening van deze gaskachel werkt op een 9 V blokbatterij. De ontvanger in de kachel functioneert met vier batterijen van 1,5 V (type LR6 of AA). De batterijen gaan circa 1aar mee.

batterij in afstandsbediening
batterijen in ontvanger

Technische gegevens

Technische gegevens gassoort en verbruik

LAND	GAS SOORT	VOOR DRUK OW	NOM BEL.	BRANDER DRUK	INSPUITER 2X	KLEIN STAND INSP	WAAKVL. CODE	VERBRUIK Qm/u
NL	G25 I2L	25mb	6.3 kw	21mb	1,50	1,4	37	0,766
BE	G20/G25 I2E+	20mb	6,0 kw	19mb	1,35	1,4	37	0.630
FR	G20/G25 I2E+	20mb	6,0 kw	19mb	1,35	1,4	37	0.630
IT	G20/G25 I2L	20mb	6,0 kw	19mb	1,35	1,4	37	0.630
DE	G20/G25 I2ELL	20mb	6,0 kw 5,7kw	19mb	1,35/1,50	1,4	37	0.63/0.60
AT	G20 I2H	20mb	6 kw	19mb	1,35	1,4	37	0.630
GB	G20 I2H	20mb	6 kw	19mb	1,35	1,4	37	0.630
PT	G20 I2H	20mb	6 kw	19mb	1,35	1,4	37	0.630
ES	G20 I2H	20mb	6 kw	19mb	1,35	1,4	37	0.630
DK	G20 I2H	20mb	6 kw	19mb	1,35	1,4	37	0.630
LU	G20 I2E	20mb	6 kw	19mb	1,35	1,4	37	0.630

GB
