GEBRUIKSAANWIJZING B&W NAUTILUS 803 B&W

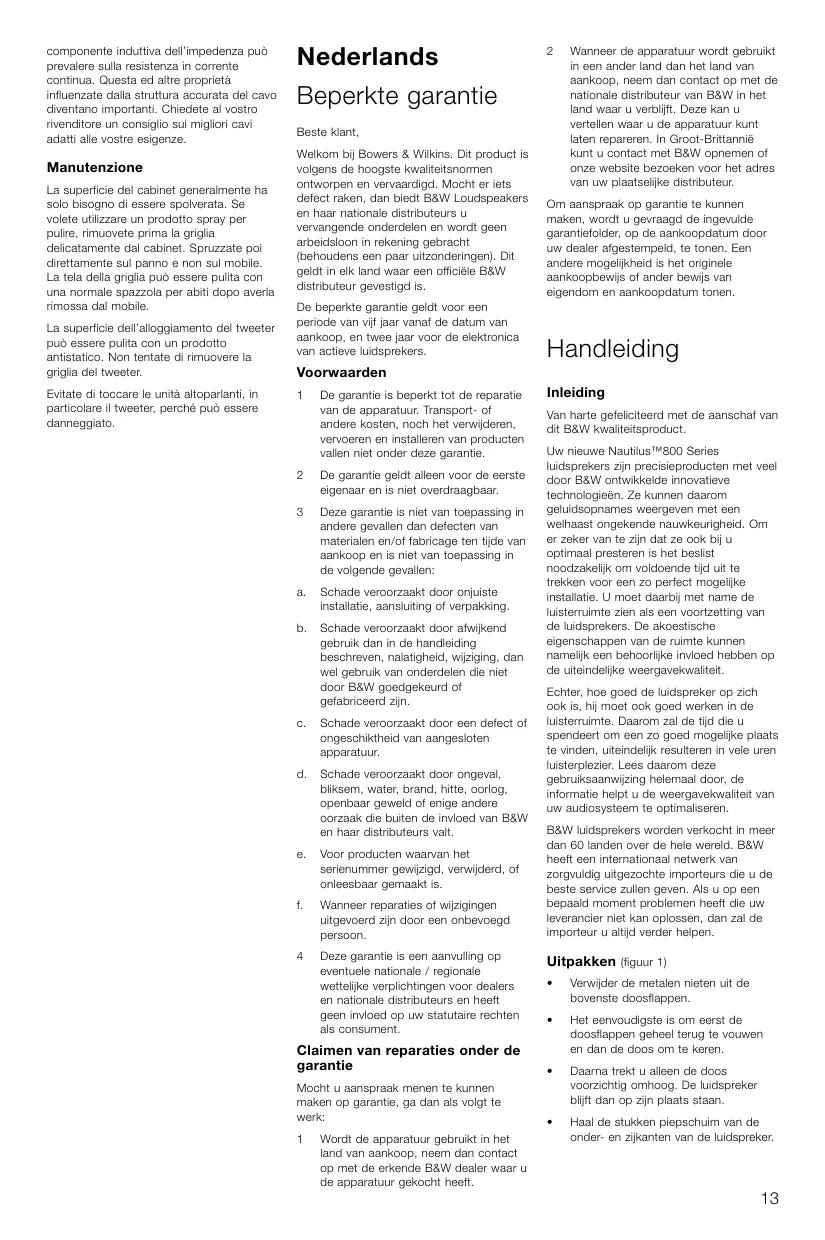

Beperkte garantie Beste klant, Welkom bij Bowers & Wilkins. Dit product is volgens de hoogste kwaliteitsnormen ontworpen en vervaardigd. Mocht er iets defect raken, dan biedt B&W Loudspeakers en haar nationale distributeurs u vervangende onderdelen en wordt geen arbeidsloon in rekening gebracht (behoudens een paar uitzonderingen). Dit geldt in elk land waar een officiële B&W distributeur gevestigd is. De beperkte garantie geldt voor een periode van vijf jaar vanaf de datum van aankoop, en twee jaar voor de elektronica van actieve luidsprekers.

Wanneer de apparatuur wordt gebruikt in een ander land dan het land van aankoop, neem dan contact op met de nationale distributeur van B&W in het land waar u verblijft. Deze kan u vertellen waar u de apparatuur kunt laten repareren. In Groot-Brittannië kunt u contact met B&W opnemen of onze website bezoeken voor het adres van uw plaatselijke distributeur.

Om aanspraak op garantie te kunnen maken, wordt u gevraagd de ingevulde garantiefolder, op de aankoopdatum door uw dealer afgestempeld, te tonen. Een andere mogelijkheid is het originele aankoopbewijs of ander bewijs van eigendom en aankoopdatum tonen.

De garantie is beperkt tot de reparatie van de apparatuur. Transport- of andere kosten, noch het verwijderen, vervoeren en installeren van producten vallen niet onder deze garantie.

De garantie geldt alleen voor de eerste eigenaar en is niet overdraagbaar.

Deze garantie is niet van toepassing in andere gevallen dan defecten van materialen en/of fabricage ten tijde van aankoop en is niet van toepassing in de volgende gevallen:

Schade veroorzaakt door onjuiste installatie, aansluiting of verpakking.

Schade veroorzaakt door afwijkend gebruik dan in de handleiding beschreven, nalatigheid, wijziging, dan wel gebruik van onderdelen die niet door B&W goedgekeurd of gefabriceerd zijn.

Schade veroorzaakt door een defect of ongeschiktheid van aangesloten apparatuur.

Schade veroorzaakt door ongeval, bliksem, water, brand, hitte, oorlog, openbaar geweld of enige andere oorzaak die buiten de invloed van B&W en haar distributeurs valt.

Voor producten waarvan het serienummer gewijzigd, verwijderd, of onleesbaar gemaakt is.

Wanneer reparaties of wijzigingen uitgevoerd zijn door een onbevoegd persoon.

Deze garantie is een aanvulling op eventuele nationale / regionale wettelijke verplichtingen voor dealers en nationale distributeurs en heeft geen invloed op uw statutaire rechten als consument.

Inleiding Van harte gefeliciteerd met de aanschaf van dit B&W kwaliteitsproduct. Uw nieuwe Nautilus™800 Series luidsprekers zijn precisieproducten met veel door B&W ontwikkelde innovatieve technologieën. Ze kunnen daarom geluidsopnames weergeven met een welhaast ongekende nauwkeurigheid. Om er zeker van te zijn dat ze ook bij u optimaal presteren is het beslist noodzakelijk om voldoende tijd uit te trekken voor een zo perfect mogelijke installatie. U moet daarbij met name de luisterruimte zien als een voortzetting van de luidsprekers. De akoestische eigenschappen van de ruimte kunnen namelijk een behoorlijke invloed hebben op de uiteindelijke weergavekwaliteit. Echter, hoe goed de luidspreker op zich ook is, hij moet ook goed werken in de luisterruimte. Daarom zal de tijd die u spendeert om een zo goed mogelijke plaats te vinden, uiteindelijk resulteren in vele uren luisterplezier. Lees daarom deze gebruiksaanwijzing helemaal door, de informatie helpt u de weergavekwaliteit van uw audiosysteem te optimaliseren. B&W luidsprekers worden verkocht in meer dan 60 landen over de hele wereld. B&W heeft een internationaal netwerk van zorgvuldig uitgezochte importeurs die u de beste service zullen geven. Als u op een bepaald moment problemen heeft die uw leverancier niet kan oplossen, dan zal de importeur u altijd verder helpen.

Uitpakken (figuur 1) •

Verwijder de metalen nieten uit de bovenste doosflappen.

Claimen van reparaties onder de garantie

Het eenvoudigste is om eerst de doosflappen geheel terug te vouwen en dan de doos om te keren.

Mocht u aanspraak menen te kunnen maken op garantie, ga dan als volgt te werk:

Daarna trekt u alleen de doos voorzichtig omhoog. De luidspreker blijft dan op zijn plaats staan.

Haal de stukken piepschuim van de onder- en zijkanten van de luidspreker.

Wordt de apparatuur gebruikt in het land van aankoop, neem dan contact op met de erkende B&W dealer waar u de apparatuur gekocht heeft.

Open de plastic zak en schuif hem iets naar boven zodat de rand helemaal vrij is.

Zet nu de luidspreker weer rechtop, verwijder het laatste stuk piepschuim en trek de plastic zak er helemaal af.

Verwijder de transportklem op de achterkant van de luidspreker: volg daarbij de instructies op het label.

We adviseren u om het verpakkingsmateriaal te bewaren. Wanneer u eventueel in de toekomst de luidspreker(s) moet vervoeren, komt de originele verpakking uitstekend van pas. In de doos vindt u behalve deze gebruiksaanwijzing: •

4 schuimplastic pluggen.

Hout is een natuurproduct en de fineerafwerking kan daarom nooit exakt gelijk zijn. Hoewel de luidsprekers per stuk worden geleverd, is van een paar met opeenvolgend serienummer (waarbij het oneven nummer lager moet zijn) het fineer op identiek uiterlijk en structuur geselecteerd. Koopt u echter meer dan twee luidsprekers dan kan B&W niet 100% garanderen dat ze allemaal exakt dezelfde fineerafwerking hebben.

Plaatsing (figuur 2) Wacht met het monteren van de spikes totdat u de juiste plaats voor uw luidsprekers gevonden hebt. De optimale plaats in de ruimte vindt u pas na enig experimenteren, maar goede uitgangspunten zijn: •

De luidsprekers en de luisterpositie moeten ongeveer de hoekpunten vormen van een gelijkzijdige driehoek.

De luidsprekers moeten wel op tenminste 2 m afstand van elkaar staan, anders is geen echte stereoweergave mogelijk.

De afstand tussen de luidspreker en de muren heeft invloed op de weergavekwaliteit. Meer informatie vindt u verderop in het stukje “Afregelen”.

Vervormen van TV-beelden LET OP: De luidspreker heeft een statisch magnetisch veld dat ook buiten de behuizing aanwezig is. Daarom moet de luidspreker op tenminste 0,5 m afstand staan van alle apparatuur die beïnvloed kan worden door zo’n veld, zoals bijvoorbeeld het beeldscherm van TV en computer, floppy disks, videobanden, credit cards, etc.

Aansluiten (figuur 3) Voordat u ook maar iets gaat aansluiten, moet u alle apparatuur UIT schakelen! Er zijn twee paar vergulde aansluitklemmen op het achterpaneel: één paar voor de laag-/middeneenheid en één paar voor het hoog. De luidspreker kan hierdoor volgens de Bi-Wiring of Bi-Amping methode worden aangesloten.

De klemmen zijn geïsoleerd en beschermen u zo tegen een mogelijke elektrische schok, zelfs bij de krachtigste versterkers. De klemmen zijn geschikt voor verschillende aansluitmethodes en toepassingen. Gebruik bij voorkeur de Bi-Wiring aansluitmethode en sluit elk paar klemmen met een eigen kabel aan op de eindversterker. Deze scheiding van signaalwegen geeft een betere weergave, vooral van de kleinste details. Bovendien kunt u nu voor elk frequentiegebied de meest optimale kabelsoort gebruiken. Het kan zijn dat u de Bi-Wiring methode niet wilt gebruiken, bijvoorbeeld tijdens de eerste inregelprocedure of omdat u zo weinig mogelijk kabels in “het zicht” wilt hebben. In dat geval kunt u met de meegeleverde korte kabels de twee positieve en negatieve klemmen doorverbinden. Schuif de platte connector in de opening aan de zijkant van de ene klem en de pen in het ronde gat aan de zijkant van de andere klem. Er blijft voldoende ruimte over om een platte connector (van de kabel die komt van de versterker) in dezelfde klem te schuiven als waar de pen al zit. De positieve (+/rode) klem van de versterker moet u aansluiten op de positieve (+/rode) klem van de luidspreker en de negatieve (-/zwart) op de andere luidsprekerklem. Het is belangrijk om de juiste polariteit te handhaven bij het aansluiten van een luidsprekerpaar. Een foutje veroorzaakt een vaag stereobeeld en een zwak laag. Gebruikt u wel de Bi-Wiring methode, dan is de juiste polariteit dubbel zo belangrijk: zowel voor de frequentieweergave van elke luidsprekereenheid op zich als voor de juiste balans tussen de linker en rechter luidspreker. In dit geval mag u de doorluskabels niet gebruiken: ze sluiten de uitgang namelijk kort en kunnen de versterker beschadigen.

Afregelen Voordat u de installatie gaat afregelen moet u nogmaals de polariteit en stevigheid van de aansluitingen kontroleren. Plaats de luidsprekers in eerste instantie op de meest redelijke plaats en beluister ze dan enkele dagen. Als het geluid nog niet helemaal bevalt, verschuift u de luidsprekers telkens een klein stukje tot het meest optimale resultaat is bereikt. Als het laag te sterk is, kunt u de luidsprekers verder van de muur plaatsen. Omgekeerd, als het laag te zwak is, zet u de luidsprekers dichter bij de muur. Meer ruimte achter de luidsprekers geeft trouwens ook een betere “dieptewerking” vooral bij zeer goed opgenomen muziek. Een onevenwichtige laagweergave wordt meestal veroorzaakt door sterke resonanties in de luisterruimte. Zelfs een kleine verschuiving van de luidsprekers heeft dan een hoorbaar effekt op de weergavekwaliteit omdat zodoende andere resonanties worden geaktiveerd. Het laag zal in het algemeen gelijkmatiger zijn wanneer de afstanden tot de twee dichtstbijzijnde muren ongelijk zijn. Een

afstandsverhouding van 1:3 voor die twee muren kan uitstekende resultaten geven. Probeer de luidsprekers ook eens voor een andere muur te plaatsen. Zelfs het verschuiven van enkele grotere meubels kan invloed hebben. Als het stereobeeld te vaag is, zet de luidsprekers dan minder ver uit elkaar of richt ze meer naar binnen: precies op of net vóór de luisterpositie (figuur 4). Als het geluid te “scherp” is, kunt u meer zachte materialen in de luisterruimte aanbrengen (zoals bijvoorbeeld dikkere gordijnen). Is het geluid echter te dof, dan moet u juist zachte materialen verwijderen. Kontroleer of er flutterecho’s voorkomen: deze verminderen de weergavedefinitie aanzienlijk. Klap daarvoor één keer kort in uw handen en luister of u snel opeenvolgende echo’s hoort. U voorkomt deze met behulp van onregelmatig gevormde oppervlakken zoals bijvoorbeeld boekenkasten of grote meubelstukken. Kontroleer of de luidsprekers stevig op de vloer staan. Als de luidsprekers eenmaal op de juiste plaats staan, gebruik dan bij voorkeur de “spikes”. Deze prikken door het tapijt en rusten op de vloer eronder. Draai eerst de klemmoeren helemaal op de spikes en draai dan de spikes geheel in de luidsprekeronderkant. Staat de behuizing niet stabiel, draai dan de twee spikes die de vloer niet raken naar buiten totdat de behuizing stevig staat. Zet dan alle spikes vast door de klemmoeren tegen de behuizing vast te draaien. Heeft u geen tapijt – en wilt u krassen op de vloer voorkomen – gebruik dan een beschermplaatje tussen vloer en spikes. Een andere en betere mogelijkheid is om zogenaamde “pucks” (bijvoorbeeld van Transrotor) is gebruiken. Deze voorkomen zowel koppeling van luidsprekertrillingen met de vloer als beschadiging van de behuizing. Uw dealer kan u adviseren over de beste oplossing voor uw situatie. De beste weergavekwaliteit krijgt u door de met stof beklede grille te verwijderen zoals staat beschreven in het hoofdstukje “Onderhoud”. De hoogeenheid is bijzonder kwetsbaar en daarom moet deze grille blijven zitten. De klemring van de grille is echter speciaal ontworpen om de hoogeenheid een optimale akoestische omgeving te geven: de weergave zal dus zonder grille juist minder goed zijn.

Inspeelperiode Gedurende de eerste luisterperiode zal de weergave van de luidspreker subtiel veranderen. Als de luidspreker bijvoorbeeld in een koude omgeving is opgeslagen geweest, zullen de dempende materialen en de conusophangingen pas na een tijdje hun oorspronkelijke mechanische eigenschappen terugkrijgen. Na enkele speeluren zullen de conusophangingen ook soepeler worden. Hoe lang het duurt voordat de luidspreker zijn maximale prestaties levert, hangt af van hoe hij is opgeslagen geweest en hoe hij wordt gebruikt. Ruwweg duurt het een week voordat de temperatuursinvloed is verdwenen en ongeveer 15 uur van

gemiddeld gebruik voordat alle mechanische onderdelen hun optimale eigenschappen hebben.

Andere apparatuur Luidsprekers van deze kwaliteit verdienen de allerbeste audiosignalen. Kies daarom uw andere elektronische apparatuur en kabels zorgvuldig uit. We kunnen u informatie geven over waar u op moet letten bij de aanschaf van de rest van de apparatuur. We kunnen echter geen bepaalde merken of modellen adviseren: de kwaliteit van audio-apparatuur verbetert namelijk continu. Uw dealer is echter het beste in staat om u de bijpassende en modernste producten te demonstreren. In de gegevens is de belastbaarheid opgegeven als (bijvoorbeeld) “geschikt voor versterkers van 25 tot 120 WRMS”. De hoge waarde wordt bepaald door de maximale belastbaarheid van de luidspreker. Daarbij mag de versterker niet vervormen (of “clippen” wat het frequentiespectrum verandert) en geldt de waarde voor normaal programmamateriaal: dus niet voor testsignalen van toongeneratoren en dergelijke. De lage waarde is het minimum dat volgens ons nodig is om in een kleinere ruimte (minder dan 60 m3) een normaal geluidsniveau te halen zonder hoorbare vervorming. Hoe meer vermogen, hoe minder snel de versterker zal “clippen” en dus vervormen. U kunt aan de gegevens vaak al zien hoe goed een versterker een complexe luidsprekerbelasting aan kan. Vergelijk daarvoor de vermogens bij 4 Ω en 8 Ω : hoe dichter de verhouding bij 2:1 ligt, hoe beter. Dat is namelijk een indicatie dat de versterker voldoende uitgangsstroom kan leveren. De impedantie van de kabel moet voor alle frequenties (en gemeten met de positieve en negatieve aders in serie!) zo laag mogelijk zijn en zeker minder dan 0,1 Ω. Alleen dan is gegarandeerd dat het effekt van de kabel op de frequentieweergave van de luidspreker onhoorbaar zal zijn. Bij lage frequenties is de gelijkstroomweerstand van de kabel het belangrijkste. Kies daarom voor de gewenste lengte een kabel die dik genoeg is om de laagste weerstand te geven. Voor het midden en hoog wordt het inductieve aandeel groter dan de gelijkstroomweerstand. Dit effekt wordt, samen met andere eigenschappen van de kabelconstructie, belangrijker. Uw B&Wleverancier kan u adviseren: de beste kabel hangt dus af van de te gebruiken lengte en toepassing.

(in het bijzonder van) de luidsprekervoorkant en -eenheden.

De behuizing van de hoogeenheid kunt u echter het beste met een antistatisch reinigingsmiddel behandelen. De grille van de hoogeenheid mag u echter niet verwijderen.

Raakt u s.v.p. de luidsprekereenheden niet aan, vooral de hoogeenheid niet, omdat anders onherstelbare schade kan ontstaan.

Onderhoud De fineer afwerking hoeft normaliter alleen te worden afgestoft. De behuizing kan worden behandeld als elk ander meubelstuk.Voordat u de grille gaat schoonmaken, moet u deze eerst van de luidspreker afhalen: trek hem daarvoor voorzichtig aan de randen naar voren. Het materiaal kan dan met een normale kledingborstel of iets dergelijks worden schoongemaakt. Gebruikt u een reinigingsmiddel in spuitbus, spuit dit middel dan eerst op een doek. Doe dit echter wel op een afstandje van de grille en
