Producttype	Lichteffectprojector
Merk	JBSYSTEMS
Model	INFERNO
Afmetingen (L × B × H)	36 × 23 × 13 cm
Gewicht	7,0 kg
Voeding	AC 230 V, 50 Hz
Zekering	250 V 5 A (traag, 20 mm glas)
Lamp	ELC 250 W / 24 V
Effect	Projectie van realistische golven of vlammen
Gobos	1 vast + 1 roterend (extra brede metalen)
Dichroïsche filters	3 (blauw, oranje, rood)
Focus	Handmatig verstelbaar
Ventilator	Ja, ingebouwde koeling
Ingebouwde microfoon	Ja
Montagebeugel	Met 2 spanschroeven en gat voor haak
Aanbevolen projectieafstand	Ongeveer 5 m van de muur (oppervlakte 3,1 × 3,1 m)
Maximale omgevingstemperatuur	45 °C
Maximale oppervlaktetemperatuur	85 °C
Minimale afstand tot muren	50 cm
Reiniging externe optiek	Om de 30 dagen
Reiniging interne optiek	Om de 90 dagen (door gekwalificeerd personeel)
Reiniging ventilatieopeningen	Maandelijks
Beoogd gebruik	Alleen binnen, decoratieve effecten en voorstellingen

Veelgestelde vragen - INFERNO JBSYSTEMS

Welke lamp gebruiken voor de INFERNO JBSYSTEMS projector?

Gebruik een ELC 250W / 24V lamp. Installeer nooit een lamp met een hoger vermogen, omdat dit het apparaat kan beschadigen.

Hoe de lamp vervangen?

Koppel het apparaat los en wacht 10 minuten tot het is afgekoeld. Draai de 2 schroeven van het lampcompartiment los, verwijder voorzichtig de fitting, vervang de lamp zonder de nieuwe met blote handen aan te raken, en sluit vervolgens weer.

Op welke afstand plaatsen voor het beste effect?

Plaats de projector op ongeveer 5 meter van de muur. Op deze afstand bedekt het effect een oppervlakte van 3,1 × 3,1 m.

Wat zijn de bedrijfsmodi?

Het apparaat werkt autonoom zodra het is ingeschakeld. Het reageert op geluid via de ingebouwde microfoon om de effecten te animeren.

Kan ik deze projector buitenshuis gebruiken?

Nee, deze projector is ontworpen voor alleen gebruik binnenshuis. Stel het niet bloot aan regen of vocht.

Hoe de lenzen schoonmaken?

Reinig de externe optiek om de 30 dagen en de interne optiek om de 90 dagen (door een professional). Gebruik een zachte doek en een glasreiniger.

Wat is het stroomverbruik?

Het apparaat werkt op 230 V AC, 50 Hz en gebruikt een lamp van 250 W. De zekering is 250 V / 5 A traag.

Is het veilig om direct in het licht te kijken?

Nee, kijk nooit rechtstreeks in de lichtbron. Risico op oogletsel. Vermijd ook gebruik in de aanwezigheid van mensen met epilepsie.

Hoe installeer ik de projector op hoogte?

De installatie moet worden uitgevoerd door gekwalificeerd personeel. Gebruik een geschikte houder, een veiligheidskabel die 12 keer het gewicht van het apparaat kan dragen, en houd de veiligheidsafstanden aan (50 cm tot muren).

Wat te doen bij een ernstige storing?

Stop onmiddellijk met het gebruik van het apparaat en neem contact op met uw dealer. Probeer het niet zelf te repareren, want er zijn geen door de gebruiker te repareren onderdelen in het apparaat (behalve lamp en zekering).

GEBRUIKSAANWIJZING INFERNO JBSYSTEMS

Gebruiksaanwijzing NL

Hartelijk dank voor de aankoop van dit JB Systems product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigen veiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voordat u het apparaat gaat gebruiken.

KENMERKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat zich eraan houdt en de desbetreffende verklaringen en documenten zijn door de fabrikant afgegeven.

• Het toestel is ontworpen om decoratieve lichteffecten te produceren en kan eventueel worden gebruikt in lichtshows.
• Dit effect projecteert een verbazend realistisch bewegende vlammenzee.
• Uitgerust met speciale "extra large" metalen gobo's (1 vaste + 1 roterende)
• 3 dichroïde filters (blauw, oranje, rood)
• Perfect voor achtergrondprojecties - Instelbare focus
• Ventilatorkoeling
• Perfect voor clubs, pubs, bars, party's, enz.

ALVORENS HET APPARAAT IN GEBRUIK TE NEMEN

• Controleer voor het eerste gebruik of het apparaat tijdens het transport beschadigd werd. Mocht er schade zijn, gebruik het dan niet, maar raadpleeg eerst uw dealer.
• Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt niet onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.
• Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kunnen raadplegen. Indien u het apparaat verkoopt, denkt u er wel aan om de gebruiksaanwijzing bij te voegen.

VEILIGHEIDSVOORSCHRIFTEN:

• Om het milieu te beschermen, probeer zoveel mogelijk het verpakkingsmateriaal te recycleren.
• Een nieuw lichteffect kan soms ongewenste rook en/of geur veroorzaken. Dit is normaal en verdwijnt na een paar minuten.
• Stel dit apparaat niet bloot aan regen of vocht, om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, moet het apparaat aan de omgevingstemperatuur wennen wanneer het, na het transport, naar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Indien een vreemd voorwerp in het apparaat geraakt, moet u het direct van het lichtnet afkoppelen.
• Plaats de installatie op een plaats met goede ventilatie, ver van brandbare materialen en/of vloeistoffen. De installatie moet minstens 50 cm van de muren rondom geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden. Zorg dat het toestel niet in een stoffige omgeving wordt gebruikt en maak het regelmatig schoon.
• Houd het apparaat uit de buurt van kinderen.
• Dit apparaat mag niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 45°C. Gebruik het apparaat dus niet bij hogere temperaturen.
• De temperatuur van het oppervlak van het apparaat kan 85°C bereiken. Raak de metalen ombouw tijdens het gebruik niet met blote handen aan.
• Verzeker u ervan dat er zich onder de plaat voor het toestel worden geïnstalleerd geen ongewenste personen bevinden tijdens het bevestigen en losmaken alsook bij het onderhoud.
• Laat het toestel ongeveer 10 minuten afkoelen alvorens de lamp te vervangen of alvorens te starten met de onderhoudsbeurt.
• Trek altijd de stekker UIT wanneer het apparaat gedurende langere tijd niet wordt gebruikt of alvorens de lamp te vervangen of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installatie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische veiligheid.
• Controleer dat de beschikbare spanning niet hoger is dan die aangegeven op de achterzijde van het toestel.
• De elektrische kabel behoort altijd in uitstekende staat te zijn. Zet het apparaat onmiddellijk af als de elektrische kabel geknepen of beschadigd is.
• Laat de elektrische draad nooit in contact komen met andere draden.
• Volgens de veiligheidsvoorschriften moet deze installatie geaard worden.
• Sluit het apparaat niet aan op een elektronische dimmer.
• Gebruik altijd een geschikte en gekeurde veiligheidskabel bij het installeren van het toestel.
• Om elektrische schokken te voorkomen, moet u de behuizing niet openen. Afgezien van de lamp en de zekering zitten er geen onderdelen in die door de gebruiker moeten worden onderhouden.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en met dezelfde elektrische kenmerken.
• In geval van ernstige problemen met het bedienen van het toestel, stopt u onmiddellijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• De behuizing en de lenzen moeten vervangen worden als ze zichtbaar beschadigd zijn.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om niet-geautoriseerde modificaties aan het toestel aan te brengen.

Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik het lichteffect niet in de tegenwoordigheid van personen die lijden aan epilepsie.

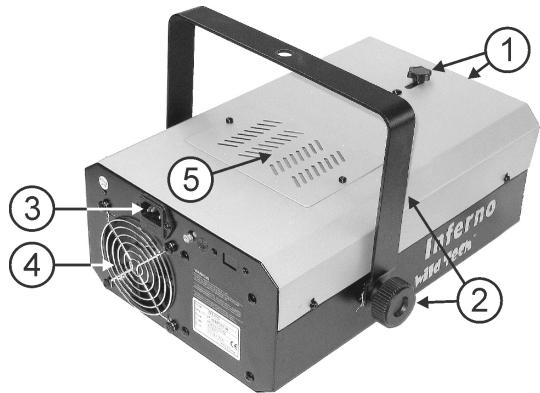

BESCHRIJVING:

1. Optische lens voorzien van een knop voor manuele focus.
2. Ophangbeugel met 2 knoppen aan beide zijden om het toestel vast te zetten. Tevens voorzien van een gat voor een bevestigingshaak.
3. Voedingsingang via IEC-stekker met geïntegreerde zekeringhouder. Sluit hier de voedingskabel aan.
4. Koelingsventilator
5. Lampcompartiment; kan geopend worden met 2 vijzen.

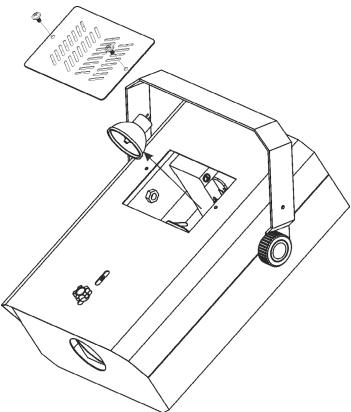

HET PLAATSEN OF VERVANGEN VAN DE LAMP

Wacht, in het geval van het vervangen van een lamp of van het geven van een onderhoudsbeurt, 10 minuten na het uitzetten van de installatie met het openen ervan totdat het apparaat is afgekoeld. Trek altijd de stekker uit het

stopcontact voor U begint aan het onderhoud. Gebruik altijd hetzelfde type reserveonderdelen (lampen, zekeringen, e.d.) Gebruik bij het vervangen van onderdelen uitsluitend authentieke reserveonderdelen.

• Trek de netstekker uit het stopcontact. Wacht 10 minuten tot het apparaat is afgekoeld.
• Schroef de 2 vijzen van het lampencompartiment los zodat U het afdekplaatje kan openen.
• Aan de binnenzijde zult U de lampenhouder zien. Trek de lampenhouder voorzichtig uit het lampcompartiment.
• Verwijder de oude lamp. Bij het verwijderen van de oude lamp houdt U de lampenhouder vast en trekt U niet aan de draad.
• Houd de lampenhouder vast terwijl u de nieuwe lamp rustig in de lampenhouder drukt.
• Opgelet! Controleer het etiket op het toestel of kijk waar de technische karakteristieken in deze gebruikswijzing staan om te weten welke lamp u moet gebruiken. Gebruik nooit een lamp met een hoger wattage. Lampen met een hoger wattage produceren temperaturen waarvoor het apparaat niet ontworpen was. Als het apparaat een lampentransformer gebruikt, zal hij verbranden wegens de te grote belasting.
• Raak de lamp aan de binnenzijde van de reflector niet met blote handen aan; dit zal de levensduur van de lamp drastisch verkorten. Indien u de lamp aanraakte, maak hem dan schoon met een lapje en een beetje schoonmaakalcohol. Veeg de lamp droog alvorens hem te installeren.
• Plaats de nieuwe lamp terug in het apparaat. Vergewis u ervan dat geen draden de lamp raken.

• Sluit het lampcompartiment terug af. Klaar.

OPHANGEN VAN HET APPARAAT

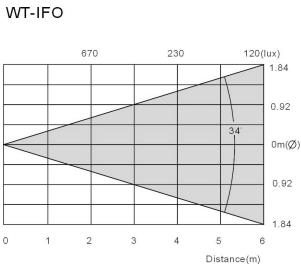

Beste installatieafstand:

U bekomt het beste effect bij installatie op +/- 5 m van de projectiewand, de projectie is dan 3,1 m x 3,1 m groot.

• Belangrijk: De installatie van het toestel mag uitsluitend door bekwaam onderhoudspersoneel uitgevoerd worden. Onjuiste plaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vergt veel ervaring. U behoort de grenzen te respecteren aan de werklast; erkende installatiematerialen moeten gebruikt worden; de veiligheid van het geïnstalleerde toestel moet regelmatig worden gecontroleerd.

• Overtuig u ervan dat het gebied onder de installatieplaats vrij is van ongewenste personen tijdens het plaatsen, het weghalen en het onderhoud.
• Installeer het toestel op een goed geventileerde plaats, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50 cm van de omringende muren.
• Het toestel moet worden geïnstalleerd buiten het bereik van iedereen en weg van plaatsen waar men mag lopen en zitten.
• Alvorens tot plaatsen over te gaan, moet men controleren dat de minimum puntbelasting van de installatieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installeren van het toestel altijd een gewaarmerkte veiligheidskabel die 12 keer het gewicht van het toestel kan dragen. Deze bijkomende veiligheidsbevestiging moet zo worden aangebracht dat geen deel van het toestel meer dan 20 cm vallen kan als de hoofdbeveiliging faalt.
• Het apparaat moet goed worden vastgezet; aan een vrij zwaaiende montering mag niet gedacht worden. Bedek geen ventilatieopeningen, anders zou dit oververhitting tot gevolg kunnen hebben.
• De gebruiker dient zich ervan te verzekeren dat de installaties met betrekking tot de veiligheid en de technische mechanismen door een expert zijn goedgekeurd alvorens ze voor de eerste keer te gebruiken. Elk jaar moeten de installaties door een vakman worden gekeurd om te controleren of de veiligheid nog steeds perfect is.

BEDIENINGSVOORSCHRIFTEN

• Als het apparaat op het net is aangesloten, begint het te functioneren.
• Regelmatige pauzes bij het bedienen zijn noodzakelijk om het apparaat zo lang mogelijk te laten functioneren, want het is niet bedoeld om onafgebroken te functioneren. Zet het toestel niet aan en uit met korte tussenpozen, omdat de lamp het anders eerder begeeft.
• De oppervlaktetemperatuur van het apparaat kan 85°C bereiken. Raak gedurende het bedienen van het apparaat de behuizing niet met blote handen aan.
• Trek altijd de stekker uit het stopcontact als het apparaat langere tijd geen dienst doet of alvorens een lamp te vervangen of alvorens een onderhoudsbeurt te beginnen.
• Stop, in geval van serieuze bedieningsproblemen, met het gebruiken van het apparaat en stel u onmiddellijk in verbinding met uw dealer.
• Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik het effect nooit in de aanwezigheid van mensen die aan epilepsie lijden.

ONDERHOUD

• Overtuig u ervan dat het gebied onder de installatieplaats vrij is van ongewenste personen tijdens het onderhoud.
• Zet het toestel UIT, trek de netstekker UIT het stopcontact en wacht tot het toestel is afgekoeld.

Bij inspectie moeten de volgende punten worden gecontroleerd.

• Alle schroeven gebruikt om het toestel te installeren en al zijn onderdelen moeten goed vastgedraaid zijn en mogen niet verroest zijn.
• Behuizingen, vastzetstukken, installatieplaatsen (plafond, spanten, schokbrekers) mogen absoluut niet verwrongen zijn.
• Wanneer een optische lens duidelijk beschadigd is door barsten of diepe krassen, dan moet deze worden vervangen.
• De stroomkabels moeten in perfecte staat zijn en dienen vervangen te worden wanneer er zich maar een klein probleem voordoet.
• Om het toestel tegen oververhitting te beschermen, dienen de ventilatoren (indien aanwezig) en de ventilatieopeningen elke maand gereinigd te worden.
• De binnenkant van het toestel dient elk jaar gereinigd te worden met een stofzuiger of een luchtspuit.
• Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatig worden uitgevoerd om een zo goed mogelijke lichtuitstraling te verkrijgen. Hoe vaak ze schoongemaakt moeten worden hangt af van de omgeving waar het toestel wordt gebruikt: een vochtige, rokerige of bijzonder vuile omgeving kan een grotere opeenhoping van vuil veroorzaken op de optische uitrusting.
• Reinig met een zachte doek en gebruik normale glasreinigende producten.
• Droog de onderdelen na het reinigen zorgvuldig af.
• Reinig de uitwendige optische uitrusting minstens één keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant wordt uitgevoerd door vakbekwaam personeel!

Elke inlichting kan veranderen zonder waarschuwing vooraf.
