GEBRUIKSAANWIJZING BT_250W JBSYSTEMS

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit BriteQ® product. Om ten volte te+kunnen profiteren van alle mogelijkheden en voor uw eigendiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferente onderdukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgevegen.

• Krachtige, intelligente moving wash voor gebruik in discotheken, theaters, studio's en verhuurbedrijven.
• 16 DMX kanalen: (Pan * tilt * sneleheid * dimmer * shutter/strobe * kleur * Cyaan * Magenta * Geel * CMY preset kleuren * CMY-snelheid * diagonale lens rotatie + frost * pan 16bit * tilt 16bit * reset + remote lamp aan/uit)
• Ingebouwde programme's en microloon voor een eenvoudige autonome werkinq in "Master/slave" mode!
• Kleine optionele CA-8 controller voor een eenvoudige bediening
• Blauwe digitale display voor talrijke opties!
• Soepele 540^ panning en 270^ tilt bewegingen
• CMY kleurenmixing: Cyaan 0-100% * Magenta 0-100% * Geel 0-100%
• Extra kleurenwiel met 6 dichroide kleuren
• Instelbare frost filter en diagonale lens rotatie
• Blackout, 0-100% dimmer en snelle strobe
• Kan ook bestuurd worden met once "Scanmaster 1612", de iLEAD controller of met om het even welke andere DMX controller

Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werk. Mocht er schade+zijn,gebruik het dan Niet,maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veilgheidsaanwijzingen en raadgevingen in deze gebruiksaanwijizing uisterst naukeurig volgt. Elke schadeverooraakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkkheid voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controller of de doos volgende onderdelen bevat:

• Handleiding
  BT-250W toestel

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektricotie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die sich in een gelijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderden met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektracutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

Dit symbol bepaalt: de minimumafstand van te belachten voorwerpen. De minimumafstandussen projector en het verlichte voorwerp要去en dan 1 metersijken.

• Om het milieu te beschermen, probeer zoveeel möglichk het verpakkingsmateriaal te recycleren.
• Een niew lichteffect kan soms ongewenste rook en/of reuk veroorzaken. Dit is normal en verdwijnt na een pau minuten.
• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstemperatuur Wennen wanneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparaatuitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Indien een vreemd voorwerp in het apparaat geraakt,要去 U het direct van het Lichtnet afkoppelen.
• Plaats de installment op eenplaats met goede ventilatie, ver van brandbare materialien en/of vloeistoffen. De installment moet op minstens 50~cm van de muren rondon geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
  Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en maak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• De temperatuur van het oppervlak van het apparaat kan 85^ bereiken. Raak de metalen ombouwijdens het gebruik Niet met blote handen aan.
• Verzeker er U van dat er zich onder deplaats waar het toestel worden geinstalleerd geen ongewenste Personen bevindenijdens het bevestigen en losmaken alsook bij het onderhoud.
• Laat het toestel ongeveer 10 minutes afkoelen alvorens de lamp te verrangen of alvorens te starten met de onderhoudsbeurt.
• Trek als de stekker uit wanner het apparaat gedurende langereijd Niet worden gebruikt of alvorens de lamp te verrangen of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installmente behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dat de beschikbare spanning Niet hoger is dan die aangegeven op dechterzijde van het toestel.
• De elektrische kabel behoort algtd in uistekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneud es of beschadigd is. De kabel要去 vervangen worden door de fabrikant zich, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contact komen met andere draden.
• Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.
• Sluit het apparaat Niet aan op een elektronische dimmer.

• Gebruik.altijd een geschiktte en gekeurde veiligheidskabel bij het installereren van het toestel.

• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de lamp en de zekering zitten er geen onderdelen in die door de gebruiker要去 worden onderhoven.

• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• De behuizing en de lenzen moeten verrangen worden als ze zichtaar beschadigd+zijn.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik het Lichteffect Niet in de tegenwoordigheid van personen die lijden aan epilepsie.

PLAATSEN OF VERVANGEN VAN DE LAMP

Wacht, in het geval van het verrangen van een lamp of van het given van een onderhoudsbeurt, 10 minuuten na het uitzetten van de installmentie met het openen ervan totdat het apparaat is afgekoeld. Trek altijd de stekker uit het stopcontact voor U begint aan het onderhoud. Gebruik altijd hetzelfde type reserveonderdelen (lampen, zekeringen, e.d.) Gebruik bij het verrangen van onderdelenuitsluitend authenteke reserveonderdelen.

• Schakel het toestel uit en trek de stekker uit het stopcontact.
• Wacht gedurende ongeveer 15 minutes tot het toestel afgekoeld is.

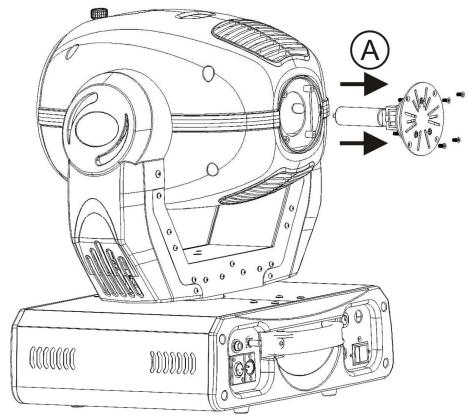

• Verwijder de 4 schroeven aan dechterzijde van het toestel om zo het lampcompartiment te openen ( A op de tekening hieronder )
• Verwijder de oude lamp (raak de lamp nooit aan verwijl zich warm is)

Opgelet! Controleer het label op de achterkant van het toestel of raadpleeg de technische kenmerken in deze handleiding om te weten welke lamp u moet gebruiken.

• Raak de lamp nooit aan met blote handen! Dit verkort drastisch de levensduur van de lamp. Indien u de lamp heb te aangeraakt, reinig deze dan met een doek en een beetje schoonmaakalcohol. Veeg de lamp droog alvorens hem te installereren.
• Plaats de lamp in het toestel. Let er op dat de draden de lamp Niet raken.
• Bevestig de 4 schroeven op de achterzijde van het toestel om zo het lampcompartment te sluiten.

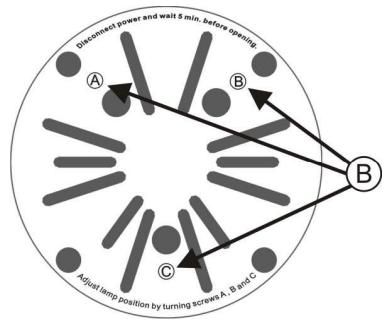

• Wees er zeker van dat de lamp in het centrum van de reflector geplaatst worden. Pas de lampositie aan met behulp van de schroeven A, B en C. Deze 3 schroeven bevinden zich op deijken de van de kop (B op de tekening hieronder)
  Klaar!

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installmentie van het toestel mag uitsluitend door bekwaam onderhoudspersoneel uitgevoerd worden. Onjuiste plaatings kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen verzgt veel ervaring. U behoort de grenzen te respecteren aan de werklast; erkendeinstallingmaterialen要去en worden gezruikt; de veriligheid van het geinstallerde toestel moet regelmatinig wordengecontroleerd.
• Overtuig U ervan dat het gebied onder installmentieplaats vrij is van ongewenste personen tijdens hetplaatsen, het weghaler
• Installer het toestel op een goed geventileerde plaat, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50~cm van de omringende muren.
• Het toestel moet worden geinstalleerd buiten het bereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.
• Alvorens totplaatsen over te gaan, moet men controlleren dat de minimum puntbelasting van de installmentieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installereren van het toestel algintijd een gewaarmerkte veiligheidskabel die 12 keer het gewicht van het toestel kan dragen. Deze bijkomende veiligheidsbevestiging要去zo worden aangebracht dat geen deel van het toestel meer dan 20~cm vallen kan als de hoofdbeveiliging faalt.
• Het apparaat要去 goed worden vastgezet; aan een vrij zwaaiende montage mag zichs Niet gedacht worden.
• Bedek geen ventilatieopengen, anders zou dit oververhitting tot gevolg konnen hebben.
• De gebruiker moet er zich van verzekeren dat de installations met betrekking tot de verilgheid en de technische mechanismiek door een expert zijn goedgekeur aldovens ze voor de eerste keer te gebruiken. Elk maar要去en de installations worden gekeurd door een vakman om te controleren of de verilgheid nog steeds perfect is.

1. DISPLAY geeft de verschillende menu's en de gekozen functies weeer.

2.LEDS

DMX	Aan	DMX signal aanwezig
MASTER	Aan	Master mode
SLAVE	Aan	Slave mode
SOUND	Knippert	Geluidsactivering

1. TOETSEN

MENU	Om programmierungsfuncties te selecteren
DOWN	Om terug te gaan in de geselecteerde functies
UP	Om verder te gaan in de geselecteerde functies
ENTER	Om de geselecteerde functies te bevestigen

1. REMOTE CONTROL INGANG: sluit de optionele CA-8 afstandsbediening aan op de 1/4 microloon jack om zo het toestel te controlleren voor stand by, functie en modus
2. SENSITIVITY: worden gebruikt om de gevoeligheid van de microloon in te stellen wanner het toestel gebruikt worden in standalone of master/slave mode.

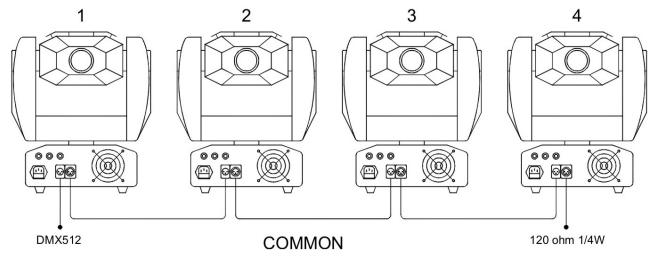

3. DMX INPUT/OUTPUT: worden gebruikt voor DMX512 verbinding. Gebruik symmetrische 3pins XLR M/V kabels van goede kwaliteit om de toestellen met elkaar te verbinden.

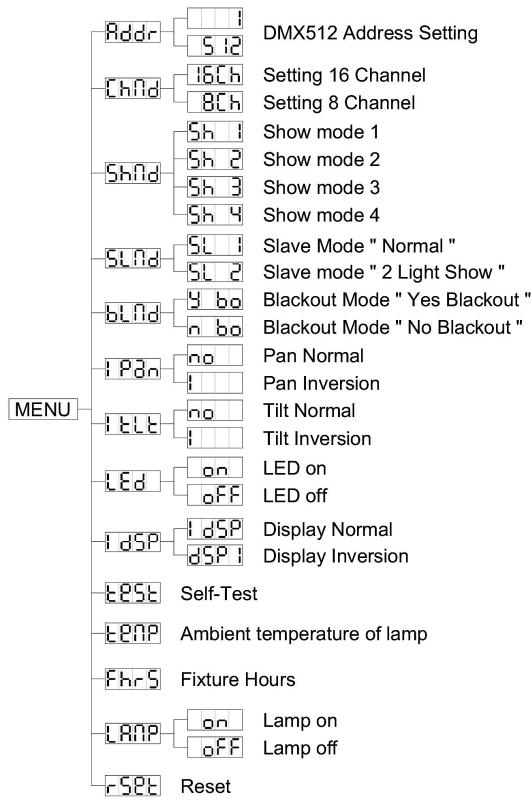

HOOFDMENU:

• Druk op de MENU toets om een van de preset functies te kiezen. Druk op de toets tot de gewenste functie op de display verschijt.
• Selecteer de functie met de ENTER toets. De display za knipperen.
• Gebruik de DOWN en UP toetsen om de modus te wijzigen.
• Eens u de gewenste modus geselecteerd hebt moet u op de ENTER toets drukken om uw keuze te bevestigden. Na 8 seconden za de display automatisch maar de hoofdfunctiones terugkeren zonder iets verandert de—hebben. Om maar de functies terug te keren zonder iets te wijzigieren moet u weeper op de MENU toets drukken. De hoofdfunctiones worden hier rechts weergegeben.

DMX512 Adresinstelling

Wordt gebruikt om het startadres van het toestel in te stellen in een DMX configuratie.

• Druk op de MENU toets tot [ddr] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om het DMX512 adres te wijzigen.
• Wonneer het juiste adres op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch, waar de hoofdfunctionzonder iets gewijzigdt hebben)

Om maar de functies terug te keren zonder iets te wijzigen moet u weeper op de MENU toets drukken.

Channel Mode

• Druk op de MENU toets tot [h]op op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om de 16ch (16 kanalen) of de Bch (8 kanalen) modus te selecteren.
• Wonneer de juiste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch waar maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

Show Mode

Wordt gebruikt om de Show werkmodus te kiezen wanner het toestel standalone of in master/slave configuratie gebruikt worden.

• Druk op de MENU toets tot 5hnd op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om (show 1), (show 2), (show 3) of (show 4) te selecteren.
• Wanner de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

Show 1 mode- Het toestel staat op de grond. Tilt bewegingshoek 210^

Show 2 mode- Het toestel hangt onder het plafond. Tilt bewegingshoek 90^

Show 3 mode - Het toestel staat op een podium, gegenover het publiek

De spot projecteert steeds in de richting van het publiek en staat dus aan de voorkant van het podium. Pan bewegingshoek (links waar rechtsaar rechts): 160^ . Tilt bewegingshoek: 90^ ( 60^ boven de horizon; 30^ onder de horizon.)

Show 4 mode - Het toestel hangt onder het plafond.

De spot projecteert vooral aan de voorzijde van het podium. Pan bewegingshoek ( links waar rechts waar links): 160^ . Tilt bewegingshoek: 90^ (verticala, voorzijde 75^ ; ); );

Slave Mode

Wordt gebruikt om het slave toestel synchroon of tegenovergesteld te latenten werken ten opzichte van de master.

• Druk op de MENU toets tot 5hnd op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [L] (normal) of [L] (2 light show) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

Blackout Mode

Black-out mode: wanner geen enkel DMX signal gedetecteerd worden, dan gaat het toestel over maar de black-out modus en wacht op het volgende DMX signal.

No blackout mode: wonneer geen enkel DMX signal gesteerted wordt, dan schakelt het toestel automatisch over maar standalone werkung.

• Druk op de MENU toets tot blid op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om 9 b0 (yes blackout) of h b0 (no blackout) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch waar aan de hoofdfunctionzonder ie's gewijzigd te hebben) Om maar de functies terug te keren zonder ie's te wijzigen moet u weeop de MENU toets drukken.

Pan Inversion

Normal: Pan beweging worden nicht omgekeerd.

Pan inversion: Pan beweging werkt gegenovergesteld

• Druk op de MENU toets tot LPan op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normal) of (pan inversion) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer aan de hoofdfuncties zonder iets gewijzigd te hebben) Om waar de functies terug te keren zonder iets te wijzigen moet u weer op de MENU toets drukken.

Tilt Inversion

Normal: Tilt beweging worden nicht omgekeerd.

Tilt inversion: tilt beweging werkt gegenovergesteld

• Druk op de MENU toets tot [t] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normal) of (tilt inversion) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer aan de hoofdfuncties zonder iets gewijzigd te hebben) Om waar de functies terug te keren zonder iets te wijzigen要去 u weer op de MENU toets drukken.

Led Display

Display on: display is steeds aan.

Display off: display isuit wannerdeze nicht gebrukt worden.

• Druk op de MENU toets tot [Ed] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [on] (display steeds aan) of [OFF] (display uit wanner nicht in gebruik).
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer aan de hoofdfuncties zonder iets gewijzigd te hebben) Om waar de functies terug te keren zonder iets te wijzigen要去 u weer op de MENU toets drukken.

Display Inversie

Display normal: display kan afgelezen worden wanner het toestel op de grond staat.

Display inversion: display kan afgelezen worden wanner het toestel ondersteboven opgehangen is.

• Druk op de MENU toets tot knippert op de display. (gewone weergave)
• Gebruik de ENTER toets om over te gaan maar [dSP] (omgekeerde weergave), deze optie za automatisch behouden worden na 8 seconden. Of druk werk op de ENTER om terug te gaan maar [dSP] (gewone weergave).
• Druk op de MENU toets om maar de functies waar te keren.
• Druk op de MENU toets om maar de functies waar te keren.

Self-Test

Wordt gebruikt om het interne "zelftest"programma in te schakelen. Alle möglichkheden van het toestel zullen dan automatisch overlopen worden.

• Druk op de MENU toets tot ESE knippert op de display
• Druk op de ENTER toets om het interne self-test programme te starten.
• Druk op de MENU toets om maar de functies waar te keren.

Wordt gebruikt om de temperatuur in het lampcompartment aan te duiden.

• Druk op de MENU toets tot [Pn] knippert op de display.
• Druk op de ENTER toets en de omgevingstemperatuur van de lamp zar getoond worden op de display
• Druk op de MENU toets om maar de functies waar te keren.

Fixture Hours

Wordt gebruikt om het aantal werkuren van het toestel wee te gehen.

• Druk op de MENU toets tot Fhr S knippert op de display
• Druk op de ENTER toets om het aantal werkuren van het toestel waar te geven op de display.
• Druk op de MENU toets om maar de functies weir te keren.

Lamp Display

Wordt gebruikt om de lamp AAN/UIT te zetten zodate u de lamp kan afkoelen met de interne koelvinnen vooraleer te transporteren.

• Druk op de MENU toets tot [Rn] knippert op de display.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [on] (lamp AAN) of [off] (lamp UIT) modus te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer waar de hoofdfuncties zonder iets gewijzigd te hebben) Om waar de functies terug te keren zonder iets te wijzigoen moet u weeer op de MENU toets drukken.

Reset

Wordt gebruikt om een algemene reset van het toestel uit te voeren.

• Druk op de MENU toets tot FSE knippert op de display
• Druk op de ENTER toets om alle kanalen terug in te stellen volgens hun standardwaarde.
• Druk op de MENU toets om maar de functies waar te keren.

Gelieve ook het hoofdstuk over de DMX kanaalconfiguratie van het toestel om een reset via DMX uit te voeren.

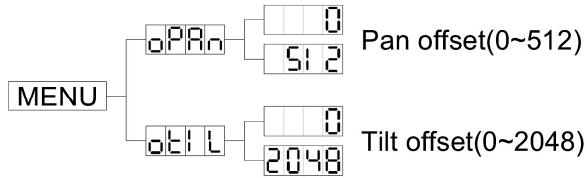

• Druk op de MENU voor tenminste 5 seconden om de offset modus te activeren.
• Nu kan u de home position (dit is de zero positie) aanpassen.
• De möglichke functies worden hieronder weergegeven:

Pan offset

• Druk op de MENU voor tenminste 5 seconden om de offset modus te activeren.
• Gebruik de DOWN en UP toetsen tot tot Pn op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik DOWN en UP om de pan home position aan te passen.
• Wonneer de positie is geselecteerd, druk dan op de ENTER toets OF ga automatisch terug maar de offset functies zonder veranderingen door te voeren door op de MENU toets te drukken
• Omtering te gaan naar de hoofdfuncties zonder enige veranderingen door te voeren wacht 8 seconden.

Tilt offset

• Druk op de MENU voor tenminste 5 seconden om de offset modus te activeren.
• Gebruik de DOWN en UP toetsen tot tot op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik DOWN en UP om de tilt home position aan te passen.
• Wonneer de positie is geselecteerd, druk dan op de ENTER toets OF ga automatisch terug maar de offset functies zonder veranderingen door te voeren door op de MENU toets te drukken
• Omtering te gaan naar de hoofdfuncties zonder enige veranderingen door te voeren wacht 8 seconden.

DMX AANSLUITINGEN

Het DMX protocol is een veelgebruikt hoge snelheidssignaal voor het besturen van "intelligente"lichteffecten. U要去en "kettingverbinding"make tussen uw DMX controller en alle andere lichteffecten door middel van symmetrische XLR M/V kabels van goede kwaliteit.Om vremde reacties van uwlichteffecten te voorkomen, die te wijten zich aan allerlei storingen,要去 u een signaalbegrenzer van 90 tot 120 plaatsen aan het einde van de ketting. Gebruik nooit Y- splitsingskabels, dit za eenvoudigweg nicht werken!

Elklichteffect in de ketting moetঙ eigeneigen startadres hebben zodat het toestel weet welke instructies er van de controller要去en opgevolgd worden enwelke Niet.

HOE HET JUISTE STARTADRESINSTellen:

Zie het vorige hoofdstuk (DMX-512 adresinstelling) om te leren hoe u het startadres in dit toestel moet instellen. Het startadres van elk toestel is zeer belangrijk. Het isECHER onmogelijk om u in deze handleidinguit te leggen welk startadres u moet instellen, aangezien dit volledig afhangt van de controller die u gaat gebruiken...gelieve dus de handleiding van uw DMX controller te raadplegen om uit te zoeken welk startadres u moet instellen.

- DMX-CONFIGURATE VAN DE BT-250W:

16-kanaals modus:

DMX-512 Configuration
Channel 1	Channel 2	Channel 3	Channel 4	Channel 5	Channel 6	Channel 7	Channel 8
Pan	Tilt	Pan/Tilt speed	Dimmer	Shutter	Color	Cyan	Mangenta
540° 270° 0° 0°	270° 135° 0°	255 Slow 0 Fast	255 100% 0 0%	248-255 Open 240-247 0 239 Fast shutter / N 016 Slow shutter 008-015 Open 000-007 Blackout	248-255 0 247 Fast loop Loop 128 Slow loop 109-127 Purple 091-108 Light blue 073-090 Green 055-072 Orange 037-054 Yellow 019-036 Red 000-018 White	255 100% 0%	255 100% 0%
Channel 9	Channel 10	Channel 11	Channel 12	Channel 13	Channel 14	Channel 15	Channel 16
Yellow	CMY Color Mix	CMY Speed	Effect	No Function	Pan 16 bit	Tilt 16 bit	Lamp On/Off /Reset
255 100% 0 0% 0%	255 100% 248 100% 241-247 Color31 234-240 Color30 227-233 Color28 221-228 Color28 214-220 Color27 207-213 Color26 201-206 Color25 184-200 Color24 187-193 Color23 180-186 Color22 174-179 Color21 167-173 Color20 160-166 Color19 154-159 Color18 147-153 Color17 140-146 Color16 133-139 Color15 127-132 Color14 120-126 Color13 113-119 Color12 108-112 Color11 100-105 Color10 093-099 Color9 088-092 Color8 080-085 Color7 073-079 Color6 068-072 Color5 059-065 Color4 053-058 Color3 049-052 Color2 045-045 Color1 000-038 White	255 Slow 0 Fast	240-255 Frost 033-239 Beam Shape Rotation 016-032 Beam Shpe 000-015 Open	255 16 BIT PAN 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 0% Normal	255 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16BIT TILT 0 16BIT TILT 0 16BIT TILT 0 16BIT TILT 0 16BIT TILT 0 16BIT TILT 0 16BIT TILT 0 16BIT TILT 0 16BIT TILT 0 16BIT TILT 0 16BIT TILT 0 16BIT TILT 0 16BIT TILT 16 BIT PAN 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 0 0%	255 16 BIT PAN 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT Tilt 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TLOT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TLOT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TLOT 255 16 BIT TLOT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TLT 255 16 BIT TLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TLOT 255 16 BIT TLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TLT 255 16 BIT TLOT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TYT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOTL 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOTS 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOTE 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT Tolt 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TULT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOTT

i.) Voor een reset van de DMX,plaats de DMX-waarde van CH-8 & CH-16 op 255

8-kanaals modus:

DMX-512 Configuration

Channel 1	Channel2	Channel3	Channel 4	Channel 5	Channel 6	Channel 7	Channel 8
Pan	Tilt	Shutter	Effect Wheel	Color	CYM Color Mix	Dimmer	CMY Speed
540° 270° 0°	248-255 Open 240-247 239 Fast shutter NMM 135° 0°	240-255 Frost 033-239 Beam Shape Rotation 016-032 Beam Shpper 008-015 Open 000-007 Blackout	248-255 247 Fast loop Loop 128 Slow loop 109-127 Purple 091-108 Light blue 073-090 Green 055-072 Orange 037-054 Yellow 019-036 Red 000-015 Open	255 248 240-247 Color31 232-239 Color30 224-231 Color29 217-223 Color28 209-216 Color27 201-208 Color26 184-200 Color25 186-193 Color24 178-185 Color23 170-177 Color22 163-169 Color21 155-162 Color20 147-154 Color19 140-146 Color18 132-139 Color17 124-131 Color16 116-123 Color15 109-115 Color14 101-108 Color13 093-100 Color12 085-092 Color11 078-084 Color10 070-077 Color9 062-069 Color8 055-061 Color7 047-054 Color8 039-046 Color5 031-038 Color4 024-030 Color3 016-023 Color2 008-015 Color1 000-007 White	255 100% 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255	255 100% 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 250 000 0%	255 100% 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 25

HOE DIT TOESTEL BEDIENEN

Telkens u het toestel aan zet zal er 250U op de display verschijnen en zullen alle motoren maar hun basispositie terugkeren. Misschien zult u wat geluiden horen gedurende 20 seconden. Daarna za het toestel waar bijn om DMX signalen te ontvangen of om de ingebouwde programma'suit te voeren.

U kunt dit toestel op 3 manieren gebruiken:

O Via de ingebouwde master/slave programma's
o Via de eenvoudige CA-8 controller
Via een universe DMX controller
o Via de iLead controller ( De BT-250W dient dan op de 8 kanaals DMX modus ingeschakeld te worden )

VIA DE INGEBOUWDE MASTER/SLAVE PROGRAMMA'S:

Kies deze functie wanner u onmiddelijk een kant-en-klare show wilt. Wanner de toestellen via master/slave met elkaar te verbonden,zijn, dan za het eerste toestel alle andere toestellen sturen en zo een automatische, muziekgestuurde en gesynchroniseerde show uitvoeren. Er mag niets aangesloten zich op de DMX ingang van het eerste toestel, zich master LED zar continu aan zich en de sound LED zar knipperen op het ritme van de muzzlek.

• De MASTER beschicht over 2 ingebouwde shows: u kurz (show 1), (show 2), (show 3) of (show 4) onmiddelijk in het menu van de master kiezen.
• De SLAVES beschikken over 2 opties: de andere toestellen staan als slave ingesteld (slave-LED is continu aan). Om een prachtige lichtshow te creeren kurz u gecontrasteerde bewegingen invoeren (pan/tilt van het slave toestel werkdt omgekeerd) → In the menu van het slave toestel kurz u maar optie SLID gaan en de volgende

selectie make:

SL Normal slave: slave werkt synchroon met de master.
2 light show: slave werkt gegenovergesteld ten opzichte van de master.

VIA DE EENVOUDIGE CA-8 CONTROLLER:

Wonneer de toestellen in Master/slave configuratie gebruikt worden raden wij u ten sterkste aan de CA-8 "Easy controller" te gebruiken. Sluit dezekleine controller aan op de 1/4" jack van de master. Zo kunt u de volgende functies van op afstand bedieren:

Stand by	Blackout het toestel
Functie	Strobo 1.Gobo / kleur sync. strobo 2.Sync. strobo 3."Two-light"strobo	X/Y bewegings showmodus selectie (Show 1 ~ Show 4)	Kleunverandering	X/Y beweging instelling 1.Pan positie 2.Tilt positie Stel eerst het Master toestel in, stel daarna de de positie van de Slave tostellenden in.
Modus	geluid 1 (LED UIT)	geluid 2 (LED knippert normalaal)	Traag/geluid 3 (LED aan)	Positie/ vergrendelen in een positie (LED knippert snug)

ONDERHOUD

• Overtuig U ervan dat het gebied onder de installmentieplaats vrij is van ongewenste Personenijdens het onderhoud.
• Zet het toestel uit, trek de netstekker uit het stopcontact en wacht tot het toestel is afgekoeld.

Bij inspectie moeten de volgende punten worden gecontroleerd.

• Alle schroeven gelebruikt om het te toestel te installereren en al+zijn onderdelen要去en goed vastgedraaid zich en mogen Niet verroest zich.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absolut nicht verworgen den.
• Wonneer een optische lens klaarblijelijk beschadigd is door barsten of diepe krassen, dan要去 deze verwangen worden.
• De stroomkabels要去en in perfecte staat zijn en behoren verrangen te worden, wanner er zichs maar een Klein probleem ontdekt werden.
• Om het toestel gegen oververhitting te beschermen, behoren de ventilatoren (als die er zich) en de ventilatieopengen elke maand gereinigd te worden.
• De binnenkant van het toestel behoort elk waar gereinigd te worden met een stofzuiger of een luchtspuit.

• Het schoonmakers van inwendige en uitwendige optische lenzen en/of spiegels要去 regelmatig worden uitgevoerd om een zo goed möglichke lichtuitstraling te verkrijgen. Hoe vaak ze schoon要去en worden gemaakt hangt af van de om经营活动aar het toestel worden gebruikt: een klamma, rokeringe of bijzonder vuile om经营活动 kan een grotere oepenhoping waar voui verroorzaken op de optische utrusting.

• Reinig met een zachte doek en gebruik normale glasreinigende producten.

• Droog de onderdelen.altijd zorgvuldig af,
• Reinig de uitwendige optische uitrusting minstens een keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant worden UITgevoerd door vakbekwaampersoneel!!

Netvoeding: AC 230 V, 50 Hz

Zekering: 10 A/250V

Geluidscontrole: Inwendige microfoon

Pan/Tilt: 540^ / 270^ met automatische correctie

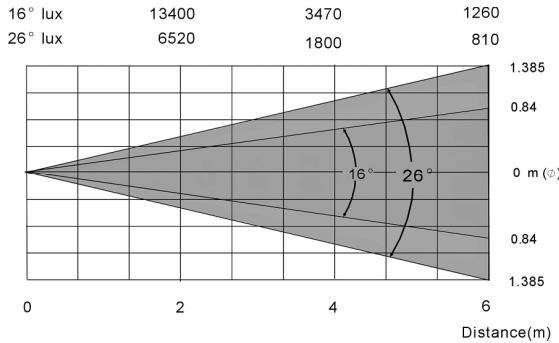

Stralingshoek: 16-26°

DMX verbinding: 3 pins XLR mannelijk/vrouwelijk

Lamp: MSD 250/2

Afmetingen: 428 × 369 × 481 ~mm

Gewicht: 24,2 kg

Elke inlichting kan veranderen zonder waarschuwing vooraf

U kan de LASTe versie van deze handleiding downloaden via Onze website: www.beglec.com
