GEBRUIKSAANWIJZING PHN1110X PROGRESS

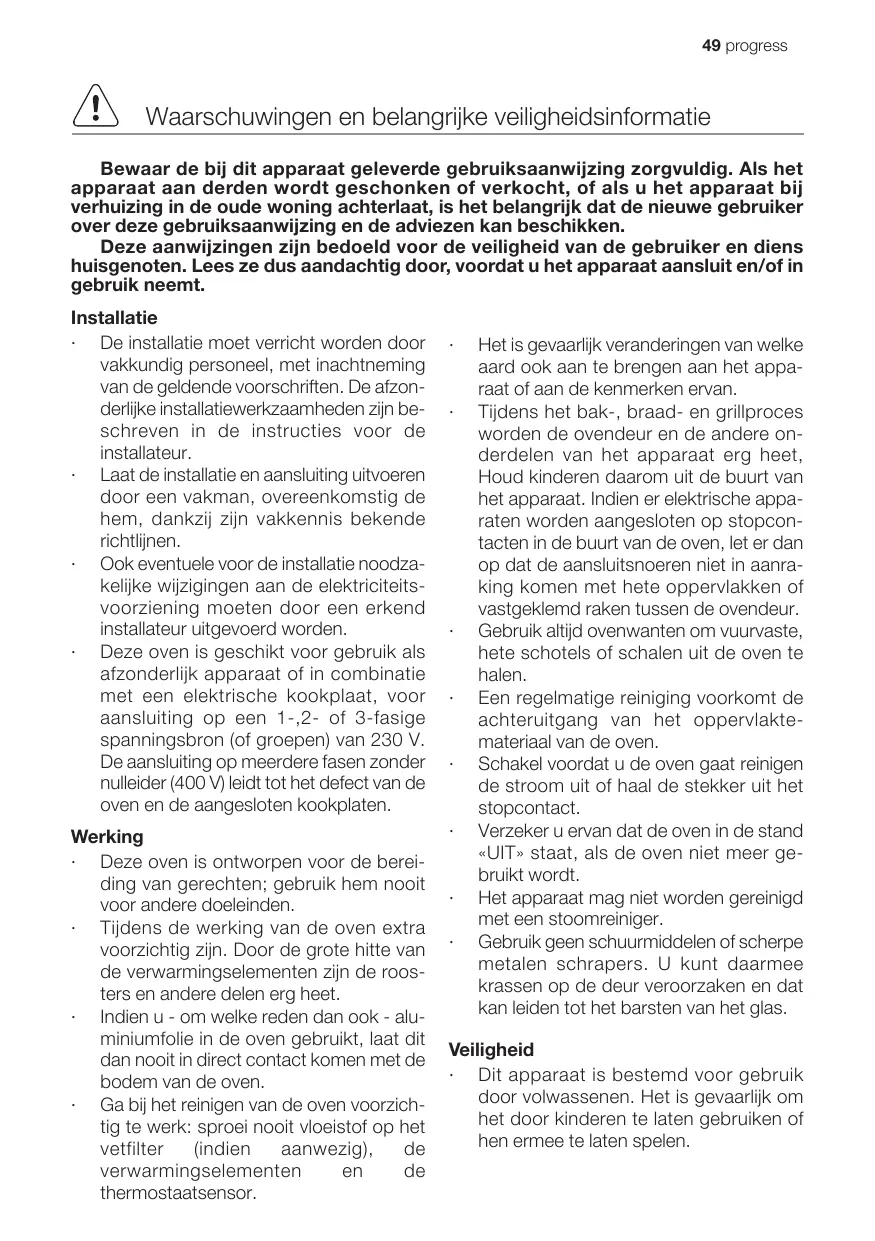

Waarschuwingen en belangrijke veiligheidsinformatie 49
Beschrijving van het apparatus 51
Bediening 52
Voordat u het apparaat in gebruik neemt 54
Gebruik van de oven 55
Baktabellen 58
Reiniging en onderhoud 60
Het oplossen van problemen 65
Technische gegevens 66
Instructies voor de installateur 67

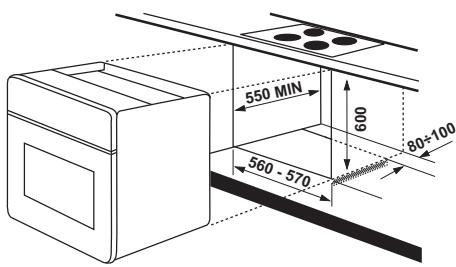

Instructies voor de inbouw 69
Klantenservice 70

Handleiding voor de gebruiksaanwijzing

Veiligheidsinstructies

Stap-voor-stap-handleiding

Aanwijzingen en Tips

Milieu-informatie

Dit apparaat voldoet aan de volgende EG-richtlijnen:

• 2006/95(Laagspanningsrichtlijn);
• 89/336 (EMC Richtlijn);
• 93/68 (algemene richtig); en waaropvolgende wijzigingen.

FABRIKANT:

ELECTROLUX HOME PRODUCTS ITALY S.p.A.

VialeBologna,298

47100 FORLl (Italy)

Bewaar de bij dit apparaat geleverde gebruiksaanwijzing zorgvuldig. Als het apparaat aan derden worden geschonken of verkocht, of als u het apparaat bij verhuizing in de oude woning achefterlaat, is het belangrijk dat de neue gebruiker over deze gebruiksaanwijzing en de adviezen kan beschikken.

Deze aanwijzingen zijn bedoeld voor de verilgheid van de gebruiker en diens huisgenoten. Lees ze dus aandachtig door, voordat u het apparaat aansluit en/of in gebruik neemt.

Installatie

• De installmentie要去 verricht worden door vakkundig personeel, met inachtneming van de geldende voorschriften. De afzonderlijke installmentwerkzaamheden zijn beschreiben in de instructies voor de installmenteur.
  Laat de installatione en aansluiting uittvoeren door een vakman, overeenkomstig de hem, dankzij zijn vakkennis bekende richtlijnen.
• Ook eventuele voor de installmentie moodzakelijkke wijzigingen aan de elektriciteitsvoorziening要去en door een erkend installerateur uitgevoerd worden.
• Deze oven is geschikt voor gebruik als afzonderlijk apparaat of in combinatie met een elektrische kookplaat, voor aansluiting op een 1-,2- of 3-fasige spanningsbron (of groepen) van 230V . De aansluiting op meererefasen zonder nulleider (400V) leidt tot het defect van de oven en de aangesloten kookplaten.

Werking

• Deze oven is ontworpen voor de bereiding van gerechten; gelebruik hem nooit voor andere doeleinden.
  Tijdens de werkung van de oven extra voorzichtigijn. Door de grote但它 van de verwarmingselementen zich de roosters en andere delen erg heet.

• Indien u - om welke reden dan ook - aluminiumfolie in de oven gebruikt, maar dit dan nooit in direct contact komen met de bodem van de oven.
  Ga bij het reinigen van de oven voorzichtig te werk: spreoi nooit vloeistof op het vetfilter (indien aanwezig), de verwarmingselementen en dethermostatensensor.

• Het is gevaarlijk veranderingen van welke aard ook aan te brengen aan het apparaat of aan de kenmerken ervan.
  Tijdens het bak-, braad- en grillproces worden de ovendeur en de andere onderdelen van het apparaat erg heet, Houd kinderen waarom uit de buurt van het apparaat. Indien er elektrische apparaten worden aangesloten op stopcontacten in de buurt van de oven, let er dan op dat de aansluitsnoren Niet in aanraking komen met hareoppervlakken of vastgeklemd rakenussen de ovendeur.

• Gebruik algtd ovenwanten om vuurvaste, hete schotels of schalen uit de oven te halen.
• Een regelmatige reiniging voorkomt dechteruitgang van het oppervlaktematerialaal van de oven.
  Schakel Voordat u de oven gaat reinigen de stroom uit of haal de stekker uit het stopcontact.
  Verzeker uervaan dat de oven in de stand «UIT» staat, als de oven Niet meer gebruikt worden.
• Het apparaat mag nicht worden:gereinigd met een stoomreiniger.
• Gebruik geen schuurmiddelen of scherpe metalen schrapers. U kunt daarmee krassen op de deur veroorzaken en dat kan leiden tot het barsten van het glas.

Veiligheid

• Dit apparaat is bestemd voor gebruik door volwassenen. Het is gevaarlijk om het door kinderen te lately gebruiken of hen ermee te lately spelen.

Houd kinderen uit de buurt, zolang de oven in werking is. Ook nadat u de oven heeft uitgeschakeld, blijft de deur nog lange hijd heet.
- Dit apparaat mag nicht gebruikt worden door kinderen of andere Personen wiens lichamelijkke, motorische of geestelijkke gesteldheid of gebrek aan ervaring en kennis die daardoor het apparaat Niet kennen gebruiken zonder supervisie of instructies van een verantwoordelijk persoon om zeker te zichn van dat het apparaat veilig kan worden gebruikt.

Afvalverwerking

Verpakkingsmaterialaal

• De verpakking bestaat uit milieuvriendelijkke materialen die geschikt zijn voor hergebruik. De onderdelen van kunststofঙ voorzien van de volgende merktekens, bijv. >PE> , >PS< enz. Gooi de verpakkingsmaterialen weg in overeenstemming met hun kenmerken bij de gemeentelijkke afvaldienst in de waarvoordoelde containers.

Oude apparaten

Het symbol op het product of op de verpakking wijst erop dat dit product nicht als huishoudafval mag worden behandeld, maar要去en afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier worden verwijderd, voorkomt u mogelijkene negatieve gevolgen voor mens en milieu die zich zouden+kunnen voordoen in geval van verkeerde afvalverwerking.Voor gedetailleerdere informatie over het recylen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebtekocht.

Let op: Opdat een afgedankt appar- raat geen gevaar meer oplevert, moet het voordat het als afval worden verwerkt, onbruikbaar gemaatk worden.

Trek de stekker uit het stopcontact en verwijder de hoofdkabel van het apparatus.

Klantenservice

• Laat controlewerkzaamheden of reparacies uitvoeren door de klantenservice van de fabrikant of door een door de fabrikant geauthoriseerde klantenservice en gebruik alleen originele onderdelen.
  Probeer nooit zich storingen van of beschadigingen aan het apparaat te repareren. Reparations die door nicht-deskundige Personen uitgevoerd worden, können tot schade of letsel leiden.

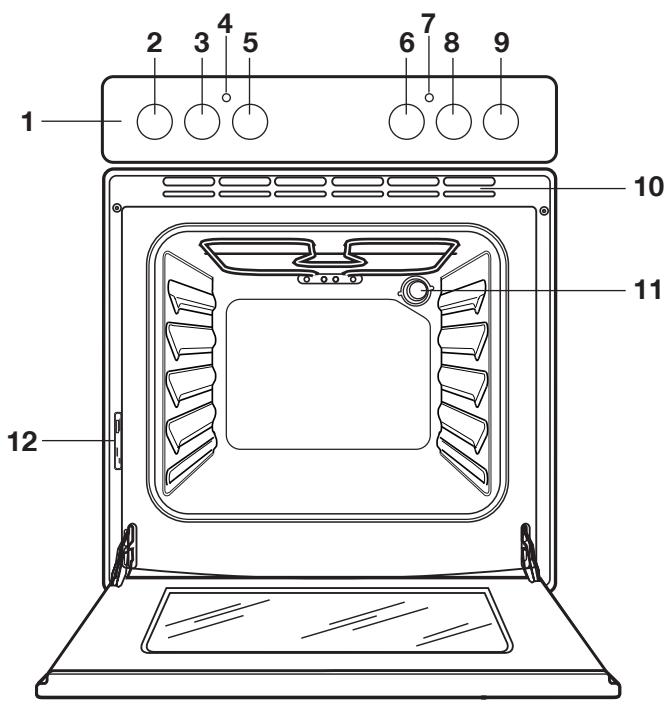

1. Bedieningspaneel
2. Knop voor kookzone linksvoor
3. Knop voor kookzone linksachter
4. Temperatuurregelaar - Controlelampje
5. Temperatuurregelaar

6. Ovenregelaar

7. Bedrijfscontrolelampje

8. Knop voor kookzone rechtsachter
9. Knop voor kookzone rechtsvooor
10. Ventilatieopening voor de koelventilator
11. Ovenverlichting

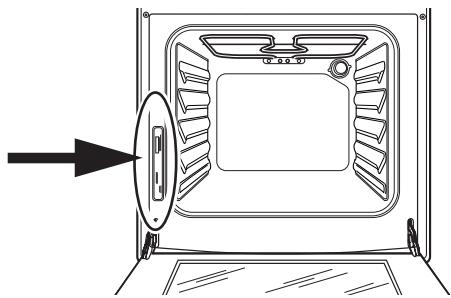

12. Typeplaatje

Accessoires

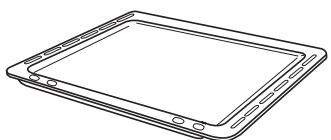

Bakplaat

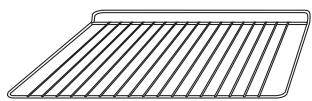

Rooster

Bediening

Bedieningsknop

0 Ovenuitgeschakeld
Boven- en onderwarmte
Bovenwarmte
Onderwarmte

Bedrijfscontrollampje

Het bedrijfscontrolelampje gaat branden als de functieknop worden ingesteld.

Thermostaatknop

Draai de thermostatknop waar links, om temperaturenussen 50^ en 250^ te selecteren.

Temperatuurregelknop - Controlelampje

Dit contrôlelampjeGaatbrandenals er aan de temperatuurregelknop gedraaid wordt. Het lampje blijft branden tot de gewenste temperatuur bereikt is.Daarna gaat het knipperen om aan te geven dat de temperatuur in stand worden gehonden.

Bedieningsknop voor de kookplaat

Op het bedieningspaneel bevinden zich de schakelknoppen voor de vier verwarmingselementen van de kookzones. De kookzones worden ingesteld met een schakelaar met 9 standen waarvan de volgende standen gezrukt nutzen worden:

(zie de lijst van apparaten in hoofdstuk "Technische gegevens")

Door de kookzoneknop van stand 9 in de stand te zetten, worden de beiden verwarmingskringen ingeschakeld (rechtsom); "klik" is hoorbaar. Beide verwarmingskringen worden nu tegelijk ingeschakeld. Aansluitend worden de gewenste stand ingesteld (knop waar links draaien).

De bereiding van gerechten met olie of vetten zoals bijv. frites, mag Niet zonder toezicht plaatsvinden, waar olie en vetten bij oververhitting gemakkelijk kunnen ontvlammen.

Veiligheidsthermostat

Om gevaarlijke oververhitting te voorkomen (door ondeskundig gelebruik van het apparaat of defecte onderdelen), is de oven voorzien van een veilighheidsthermostat, die de stroomtoevoer onderbreekt. Zodra de temperatuur is gedaald, worden de oven automatisch wee ingeschakeld.

Als de veiligheidsthermostat is geactiveerd vanwege onjuist gebruik van het apparaat, hoeft u (nadat de oven is afgekoeld) alleen de fouit te verhelpen. Wordt de thermostat daarentegen geactiveerd vanwege een defect onderdeel, neem dan contact op met once klantenservice.

Koelventilator

De oven is uitgerust met een koelventilator, die het bedieningspaneel, de instelknuppen en de greep van de overdeur koelt. De koelventilator wordt automatisch ingeschakeld wanner de oven in werkig is. De warme lucht worden door de opening naast de ovendeurgrep wegbeblazen. De koelventilator wordt uitgeschakeld wanner de ovenfunctieschakelaar in de stand "0" worden gezet.

Verwijder al het verpakkingsmaterial, zowel aan de buitenkant als aan de binnenkant van de oven, voordat u de oven in gebruik neemt.

Voordat u de oven in gebruik neemt, moet de oven een keer opgewärmd worden zonder dat u er gerechten in geplaatst heeft.

Gedurende deze tijd kan er een onaanganam luchtje ontstaan. Dit is—helemaal normal. Het worden veroorzaakt door fabricage-resten.

Zorg ervoor dat de ruimte goed geventi-leerd is.

1. Draai de functieknop op boven- en onderwarmte
2. Draai de thermostaatknop maar 250^
3. Zet een raam open voor de ventilatie.
4. Laat de lege oven ongeveer 45 minu- nuten werken.

Laat de oven daarna afkoelen. Maakeen doek vochtig met warm water enwat mild reinigingsmiddel en maakdaarmee de binnenkant van de oven schoon.

Maak, voordat u de oven voor het eerst gezruikt, ook alle accessoires grondig schoon.

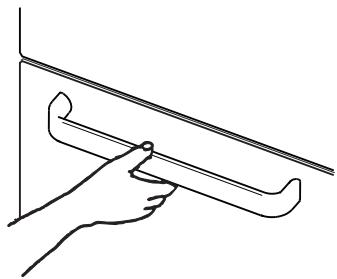

Pak, om de deur te openen,.altijd de handgreep in het midden vast.

Belangrijk! - Leg geen aluminiumfolie in de oven enplaats geen bakblik enz. op de bodem, aangezien de daardoorveroorzaakte hitteconcentratie het@email van de oven beschadigt. Zet pannen en schalen,hittebestendige pannen en schalen of aluminium bakplaten altijd op het rooster, dat in de geleiders is geschoven. Wanner levensmiddelen verwarmd worden ontstaat stoom, net als in een ketel. Wanner de stoom in aanraking komt met de glazen deur van de oven, worden er condens gezvormd en ontstaan er waterdruppels.

Warm de lege oven.altijd 10 minuten voor,om condensvorming te beperken.

Wij adviseren u na elke bereiding de waterdruppels weg te vegen.

De ovendeur要去ijdens de bereiding gesloten zijn.

Wees voorzichtig bij het openen van de ovendeur. Laat hem Niet "open vallen", maar ondersteun de deur met de handgreep totdat hij helemaal open is.

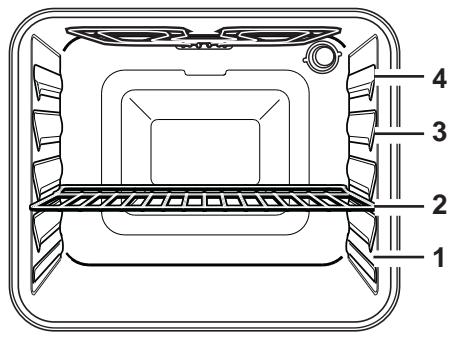

De oven heeft vier inzetniveauaus.

Deplaatsen voor de roosters worden van de bodem van de oven geteld, zoals aangegeven in de afbeelding.

De roosters moeten absolut goed op hunplaats worden gezet (zie afbeeling).

Zet geen serviesgoed of schalenrechtstreeks op de bodem van de oven.

Boven- en onderwarmte

1. Draai de knop op de gewenste functie

2. Zet dethermostatatknop op de gewenste temperatuur.

3. De warmte worden het best verdelijk op het middelsteinzetniveau. Als de onderkant van het gerecht een bruiner korstje要去 krijgen, zet u het op een lagerinzetniveau. Als de bovenkant een bruiner korstje要去 krijgen, zet u het gerecht op een hogerinzetniveau.

4. Het materiaal en de afwerking van de bakplaat en de schalen is van invloed op de mate waarin het voedsel een bruin korstje krijgt. Geemailerde, donkere, zware of vormen of keukengereedschappen zichonder beschermlaag makeen een sterkere bruining van de onderkant möglichk, verwijl vormen van glas of glanzend aluminium of gepolijste staLEN bakplaten de hitte reflecteren en daardoor slechts een geringe bruinerende werking op de onderkant toestaan.
5. Zet de gerechten altijd in het midden van het rooster, om een gelijkmatige bruining te bevorderen.
   Zet de gerechten op bakplaten van geschikte afmetingen, zodat vloeistof Niet op de bodem van de oven kanlekken. Zo bespaart u zichzelf schoonmaakwerkzaamheden.
   Zet gerechten, potten of bakblikken nooit rechtstreeks op de bodem van de oven, deze worden namelijk erg heet en dan{kunnen er beschadigingen ontstaan. Bij deze instelling komt de warmte van zowel de bovenste als de onderste verwarmingselementen. Daarom heeft u slechts een inzetiveau nodig voor de bereiding. Deze instelling is met name geschikt voor gerechten, die aan de onderkant extra gebruind moeten worden zoals quiches en pasteien.

Gratins, lasagna en andere gerechten die vooral aan de bovenkant gebruind要去en worden, kuren ook heel goed met deze instelling bereid worden.

Onderwarmte

1. Draai de functieknop van de oven op
2. Zet dethermostaatknop op de gewenste temperatuur.

Deze functie is met name geschikt voor het blindbakken van deeeg. Deze functie kan ook gebruikt worden voor quiches of pasteien, omdat het deeg van de bodem gegarandeerd goed gebakken worden.

Het controelampje van dethermostatelijkbranden totdejuiste temperatuurbereiktis.Daarna gaat het knipperen om aan te geven dat de temperatuur instand wordt gehonden.

Bovenwarmte

Deze functie is geschikt voor het afmaken van gerechten, zoals lasagne of gegratineerde bloemkool enz.

Aanwijzingen en Tips

Bakken:

Taart en gebak vereisen gewoonlijk een gemiddelde temperatuur (150^ - 200^) . Daarom要去 de oven gedurende ont. 10 minutes voorverwarmd worden.

Doe de ovendeur Niet open voordat 3/4 van de baktijd is verstreken.

Bak kruimeldeeg in een springvorm of op een bakblik tot 2/3 van de baktijd. Vervolgens sunt u het garneren en afbakken. Deze extra baktijd hangt af van de soort en hoeveelheid van de garnering. Biscuitdeeg moet moeilijk van de lepel lopen. De baktijd zou door te vloeibaar deeg onnodig langer duren.

Als er twee bakblikken met gebak tege-lijkertijd in de oven worden geplaatst,要去 er:tussen de blinkken een niveau worden vrij-gelaten.

Als er twee bakblikkken met gebak tege-lijkertijd in de oven worden geplaatst, moeten deze na ongeveer 2/3 van de baktijd worden omgewisseld en omgedraaid.

Braden:

Braad geen stukken die minder wegen dan 1kg .Kleinere stukken konnen tijdens het braden uitdrogen.Donker vlees,dat van buiten goed gebraden maar van binnen roze tot rood要去 lijven,要去 bij een hogere temperatuur (200^ - 250^) worden gebraden.

Licht vlees, gezogelte en vis hebben daarentegen een lagere temperatuur (150^ - 175^) nodig. Doe bij een korte bereidingsstijd de ingredienten voor de saus of jus direct aan het begin in de braadslede. Heeft het gerecht een langere bereidingsstijd nodig, voeg deze ingredienten dan pas het LASTe half uur toe.

U kunt controleren of het vlees gaar is met behulp van een lepel: als het vlees Niet kan worden ingedrukt, is het gaar. Rosbief en ossenhaas, die van binnen roze要去en blijven, moeten op een hogere temperatuur en in korte teijd worden gebraden.

Als u vlees direct op het rooster braadt, plaats dan de braadslede op het onderste niveau zodate de sappen worden opgevangen.

Het braadstuk minstens 15 minutes la-ten staan,voordat u het aansnijdt,zodat het vleesvocht Niet kan weglopen.

Om rookvorming in de oven te beperken,(Intu een beetje water in de braadslede gieten. Om condensvorming te voorkomen,een paar keer water toevoegen.Borden kunnen tot zij geserveerd worden in de oven op de laagste temperatuur warm gehonden worden.

Voorlichtig!

Leg geen aluminiumfolie of kookgerei in de oven en zet de braadslee of het bakblik Niet op de bodem van de oven, anders kan het@email van de oven door de oplopende但它 beschadigd worden.

Bereidingstijden

De bereidingsstijden können verschillen al\ aar gelang de samenstelling, ingredienten\ en hoeveelheid vocht in de afzonderlijke gerechten.

Noteer de instellingen van uw eerste bereidingsexperimenten, om ervaring op te doen als u deze gerechten later nog eens wilt bereiden.

Op basis van uw eigien ervaringen kut u de aangegeven waarden individuel aanpassen.

Tijden zijn exclusief voorverwarmen.

Lege oven.altijd 10 Minuten voorverwarmen.

Gewicht (gr.)	Braadstuk	Temperatuur °C	Inzetniveau	Bereidigungstijd in min.
	GEBAK
	Roerdeeg	170	1	45-60
	Zandtaartdeeg	170	2	20-30
	Karnemelk-kwarktaart	160	1	60-80
	Appeltaart	180	1	40-60
	Strudel	175	2	60-80
	Jamtaart	175	2	30-40
	Cake	175	1	45-60
	Biscuitgebak	175	1	30-40
	Stollen	170	1	40-60
	Rechthoekige cake	170	1	50-60
	Kleine koekjes	175	2	25-35
	Biscuits	160	3	20-30
	Schuimgebak	100	2	90-120
	Koekjes van gistdeeg	190	2	12-20
	Roomsoezen/tompoezen	200	2	15-25
	BROOD EN PIZZA
1000	Witbrood	190	1	40-60
500	Roggebrood	190	2	30-45
500	Broodjes	200	2	20-35
250	Pizza	210	1	15-30
	FLAN
	Pastaflan	200	2	40-50
	Groenteflan	200	2	45-60
	Quiches	200	2	35-45
	Lasagne	180	2	45-60
	Cannelloni	200	2	40-55

De aangegeven temperatenen zijn richtlijnen. Zo nodig要去en de temperaturen aan uw persoonlijke wensen worden aangepast.

Tijden zijn exclusief voorverwarmen.
De lege oven algtd 10 minuten voorverwarmen.

Gewicht (gr.)	Braadstuk	Temperatuur °C	Inzetniveau	Bereidigungstijd in min.
	VLEES
1000	Rundvlees	190	2	50-70
1200	Varkensvlees	180	2	100-130
1000	Kalfsvlees	190	2	90-120
1500	Rosbief, rood	210	2	50-60
1500	Rosbief, roze	210	2	60-70
1500	Rosbief, doorbakken	210	2	70-80
2000	Varkenssschouder	180	2	120-150
1200	Lamsvlees	190	2	110-130
1000	Kip	190	2	60-80
5000	Kalkoen	180	2	210-240
1500	Eend	175	2	120-150
3000	Gans	175	2	150-200
1200	Haas	190	2	60-80
1200	Varkenspoten	180	2	100-120
	Gehakt	180	2	40-60
	WILD
1500	Hazenrug	190	2	150-200
800	Fazant	190	2	90-120
	VIS
1200	Forel/tandbrasem	190	2	30-40
1500	Tonijn/zalm	190	2	25-35

De aangegeven temperaturen zijn rechtlijnen. Zo nodig要去en de temperaturen aan uw persoonlijke wensen worden aangepast.

Voordat u de oven schoonmaakt, de oven uitschakelen en lien afkoelen.

Het apparaat mag nicht schoongemaakt worden met een stoomreiniger.

Belangrijk: Voor elke reinigingshandeling de stekker van het apparaat absoluut uit het stopcontact halen.

Voor een lange levensduur van het apparaat is hetoodzakelijk de volgende reinigingswerkzaamheden regelmatig uit de voeren:

• Doe dit alleen bij een afgekoelde oven.
  Maak de geëmailleerde delen schoon met een sopje.
• Gebruik geen schuurmiddelen.
• Onderdelen van roestvrij staal en de glasplaat droogwrijven met een zachte doek.
• Gebruik bij hardnekkige vlekken normal verkrijgbare reinigingsmiddelen voor roestvrij staal of warmer azijn.

Het@email van de oven is uiterst duurzaam en in hoge mate resilient. De inwerking van hete fruitzuren (citroenen, pruimen of dergelijkke) kannen echter op de oppervlakken van emaille blijvende matte en ruwe vlekken achechterlaten. Dergelijkke vlekken op het hoogglanzende oppervlak van het@email hebbenECHTER geen invloed op de functies van de oven. Reinig de oven grondig na elk gebruik. Zo kurz u verontreiniginen het makkelijkst verwijderen. Verder inbranden worden daardoor voorkomen.

Reinigingsmiddelen

Voordat welke schoonmaakmiddelen dan ook voor uw oven gebruikt, moet u controeren of ze geschikt zich en of hun gebruik worden aanbevolen door de fabrikant.

Reinigungsmiddelen met bleekmiddel mogen NIET worden gebruikt, aangeziendeze de toplaag van de oppervlakken dofkunnen maken. Gebruik geen agressieve schuurmiddelen.

Buitenkant reinigen

Neem regelmatig het bedieningspaneel, de ovendeur en de afdichting af met een zachte, goed uitgewrongen doek met warm water en wat vloeijaar reinigingsmiddel.

Om beschadigen of verzwakken van de glasplaten van de deur te voorkomen,要去 het gebruik van de volgende producten vermijden:

• Huishoudelijke schoonmaakmiddelen en bleekmiddelen
• Geimpregneerde sponsjes die nicht geschickt zijn voor pannen met antiaanbaklaag
  Brillo-of staalwolsponsjes
  Chemische ovenreiningers of spuitbussen
  Roestverwijderaars
  Vlekkenverwijderaars voor bad en goot-steen

Reinig het venster aan de binnen- en buitenkant met een warm sopje. Mocht het binnenvenster van de deur erg verontreinigd zich, dan is het gebruik van een speciala renigingsmiddel aan te bevelen. Gebruik geen krabber om aangekoekt vuil te verwijderen.

Binnenkant oven

De emailen bodem van de oven=kunt u het Beste reinigen terwijl de oven nog warm is.

Veeg de oven na elk gebruik schoon met een zachte doek, die na elk gebruik in warm water met zeep gewassen要去 worden. Af en toe要去 de oven grondiger worden gereinigd. Gebruik waar voor een in de handel verkrijgbare ovenreiniger.

Ovendeur

De ovendeur bestaatuit twee glasplaten.Om het schoonmaken makkelijker te makeen kan de ovendeur verwijderd worden en+kennen de roostersaar buiten getrokken worden.

Let op - De ovendeur要去 gedemonteerd worden voordat u hem schoon kutn make. De deur zou plotseling zich kunnen sloan, als u probeert de binnenste ruiten te verwijderen als de deur nog vastzit aan de oven.

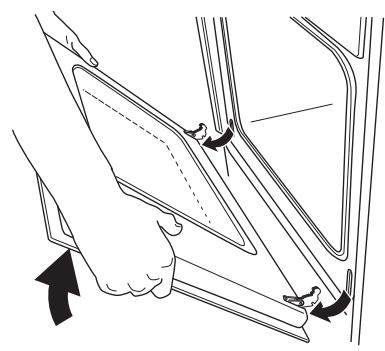

Ga voor de demontage als volgt te werk.

1. Zet de deur helemaal open.

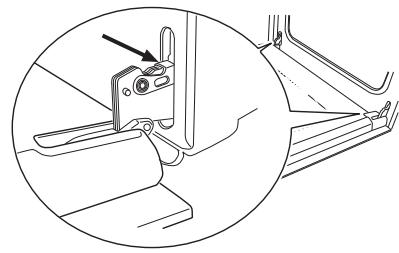

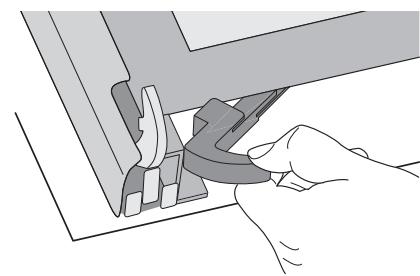

2. Zoek de beide deurscharieren.

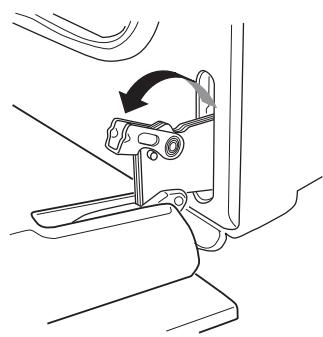

3. Til de hendel op de scharnieren op en trek\ deze waar voren.
4. Pak de deur aan beiden buitenkanten vast en sluit hem tot ongeveer 45^
5. Trek de deuruitzijing zitting narown voren.
6. Leg de deur op een vaste ondergrond en bescherm het oppervlak van de hand-greep met een zachte doeck.

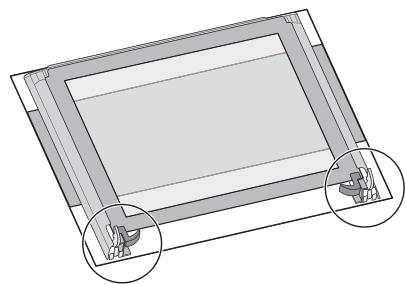

7. Maak voor het verwijderen van de binnenruiten het vergrendelingssystem los.

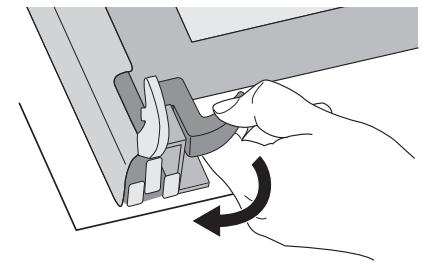

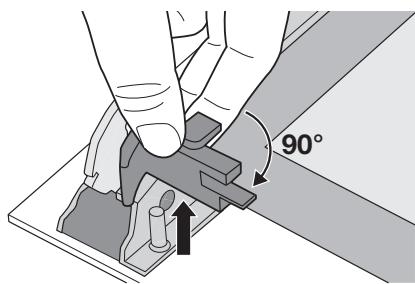

1. Draai de bevestigingen 90^ om en trek zeuit hun zitting.

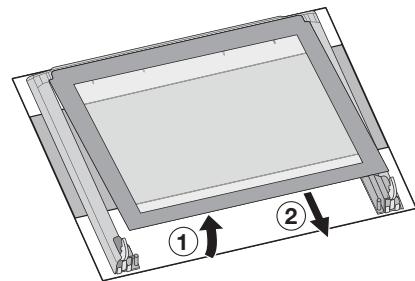

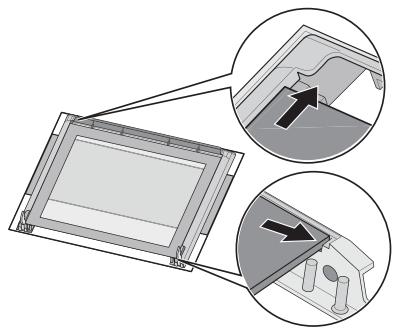

2. Til de bovenste ruit voorzichtig een stukje op en trek hem waar buiten, deze is herkenbaar aan de decoratie op alle vier de kanten.

Maak de ovendeurs schoon met laww water en een zachte doek. Gebruik geen metaalsponsjes, schuursponsjes of zuren, die het speciale warmtereflecterende oppervlak van de binnenruit können beschadigen.

Zet de binnenruit na het schoonmaken weer in de deur. Monteer de deur weean de oven; ga waaroor in omgekeerde volgorde van de demontage te werk. Let er op dat u de ruiten weeop de goede plaats zet.

Ga als volgt te werk:

De binnenruit met de decoration op de vier kanten要去zadanig gemonteerd worden dat de zeeefdruk aan de buitenkant van de oven gericht is. De ruit is goed geplaatst als u met uw vinger over het zichtbare oppervlak strijkt en u geen oneffenheden ter hoogte van de zeeefdruk voelt.

De binnenruit要去 in zijn sponning geplaatst worden zoals aangegeven op de afbeelding. Nadat u de ruiten in de ovendeur geplaatst heeft要去 u ze vastzetten zoals beschreiben in Punt 8.

Maak de ovendeur nooit schoon als hij warm is, de ruiten zouden kunnen barsten. Als u krassen of scheuren in de glasplaat consta teert, onmiddelijk contact opnemen met de Klantenservice en de ruiten lately verrangen.

Modellen van roestvrij staal of aluminium:

Maak de ovendeur en het bedieningspaneel van roestvrij staal of aluminium schoon met een vochtige spons endroog hem daarna zorgvuldig af met een zachte doek. Gebruik geen metaalsponsjes, staalwol, zuren of schuurmiddelen die krassen op het oppervlak können veroorzaken.

De affdichting van de ovendeur schoonmake

Rondom de opening van de oven is een afdichting aangebracht.

Controleer regelmatig of de affdichting intact is. De affdichting, indien nodig, schoonmaken, zonderaarbijk voorwerpen of schuurmiddelen te gebruiken. Als u beschadiging van de affdichting constateert, neem dan onmiddelijk contact op met de dichtst bijzinde Klantenservice. Gebruik de oven Niet zolang de affdichting nicht verrangen is.

Vervangen van de binnenverlichting

Neem het apparaat van de stroomvoorziening zodat ook de gezekeriguitgeschakeld worden.

Als het ovenlampje moet worden verwangen, dan要去 dit voldoen aan de volgende eisen:

Vermogen: 15 W / 25 W
Voltage: 230V (50 Hz)
- Hitbelestendig tot 300^ C
Soort aansluiting: E14

Deze lampen zijn verkrijgbaar bij uw vakhandelaar.

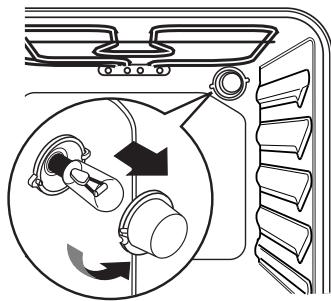

Zo verrangt u het ovenlampje:

1. Verzeker u ervan dat de oven aufgekoeld is en dat de stekker uit het stopcontact getrokken is.
2. Druk het glazen dekseltje in en draai het waar links.
3. Verwijder het kapotte lampje en verrang het door een/New.
4. Plaats het glazen dekseltje terug en steek de stekker wee in het stopcontact.

Als het apparaat Niet goed werk, voer dan de volgende controlesuit, voordat u contact opneemt met de service-afdeling van Electrolux.

PROBLEM	OPLOSSING
■ De oven发展格局.	◆ Controller of u een bereidingsfunctie en een temperatuur hebts ingesteld, of ◆ controller of het apparaat goed is aangeslo-ten en of de contactschakelaar of de net-stroomtoevoer maar de oven op AAN staan.
■ Het contrôlelampje voor de oventemperatuur brandt发展格局.	◆ Kies een temperatuur met dethermostat-knop, of ◆ kies een functie met de functieknop.
■ De binnenverlichting van de oven brandt发展格局.	◆ Kies een functie met de functieknop, of ◆ controller het lampje en verrang dit, indien nodig (zie “Vervangen van de binnenverlichting”).
■ De bereiding van de gerechten duurt te lang of de gerechten worden te snel发展格局.	◆ Eventuel moet de temperatuur veranderd worden, of ◆ neem de inhoud van deze aanwijzing goed door, met name hoofdstuk “Gebruik van de oven”.
■ Stoom en condenswater slaan neer op de gerechten en de deur van de oven.	◆ Laat de gerechten na afloop van de bereiding Niet langer dan 15 - 20 minutes in de oven staan.

Technische gegevens

Verwarmingsvermögen
Totale aansluitwaarde 1850 W

Bovenwarmte	800 W
Onderwarmte	1000 W
Boven-/onderwarmte	1800 W
Ovenlampje	25 W
Motor koelventilator	25 W

Spanning (50 Hz)	230 V-400 V 3N~
Inbouw
Hoogte	600 mm
Breedte	560 mm
Diepte	550 mm
Inbouw
Hoogte	335 mm
Breedte	405 mm
Diepte	410 mm
Ovencapaciteit	56 l

Het apparaat kan met de volgende inbouwkookplaten en keramische glazen inbouwkookvelden worden gecombineerd:

• Type keramische glazen kookplaat: PEM 6000 E
• Totale aansluitwaarde 6000 W
• Spanning (50 Hz) 230 V
• Type keramische glazen kookplaat: PES 6000 E
• Totale aansluitwaarde 5800 W
• Spanning (50 Hz) 230 V
• Type keramische glazen kookplaat: PES 6060 E
• Totale aansluitwaarde 7600 W
• Spanning (50 Hz) 230 V
  Maximaal nominaal verwarmingsvermogen Oven + keramische glazen kookplaat 9450 W

Inbouw en installmentie要去enuitgevoerd worden met strikteinachtneming van de geldendevoorschriften.Elke ingrep mag slechtsplaatsvinden als hetapparaatuitgeschakeldis.Ingrepenmogenuitsluitend wordenuitgevoerd door eenerkendinstalleur.

De fabrikant kan nicht aansprakelijk worden gesteld als de veiligheidsvoorschriften nicht worden nageleefd.

Aansluiten op netstroom

Let voor het aansluiten op het volgende:

• Dezekering en de huisinstallatie要去en op de max. belasting van het apparaat berekend zijn (zie typeplaatje).
• De huisinstallatie moet voorzien zijn van een aardaansluiting overeenkomstig de voorschriften en voldoen aan de betreffende geldende voorschriften.
• Het stopcontact of de meerpolige contactverbreker要去en ook na voltooing van deinstallatie van het apparaat makkelijk bereikhaarহ.

Het apparaat wordt zonder aansluitsnoor geleverd, waar afhankelijk van de aanwezige voedingsbron, een aansluitsnoor met stekker moodzakelijk is dat voldoet aan de desbetreffende norm en geschikt moet+zijn voor de op het typeplaatje aangegeven belasting. Steek de stekker in een geschikt stopcontact.

De volgende typen aansluitsnoeren zijn geschikt, met inachtneming van de nominale doorsneden:

H07RN-F, H05RN-F, H05RR-F, H05VV-F, H05V2V2-F (T90), H05BB-F.

Als de aansluiting zonder stekker worden uitgevoerd, of als de stekker tussen het apparaat en de aansluiting op het stroomnet Niet toegankelijk is, moet er tussen het apparaat en de aansluiting op het stroomnet eeneerpolige stroomonderbreker (bijv. zekeringen, LS-schakelaar) met een minimale afstand tussen de contacten van 3mm aangebracht worden. De schakelaar mag de aardleiding nergens onderbreken. De geelgroene aardleiding dient 2-3 cm longer te zijn dan alle andere kabels.

Het aansluitsnoer moet in ieder geval zo-danig geplaatst zich, dat het nergens 50^ (boven kamertemperatuur) bereikt.

Na voltooide aansluiting moeten de verwarmingselementen gecontroleerd worden, door ze ong. 3 Minutes in werkung te stellen.

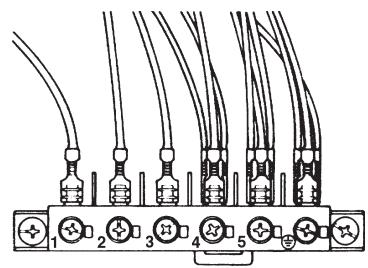

Klemmenbord

Het apparaat is met een gemakkelijk toegankelijke 6-polige aansluitklemuitgerust, waarvan de aansluitingen al voorbereid zijn op de werkig met 400V met nulleider (zie afbeelding).

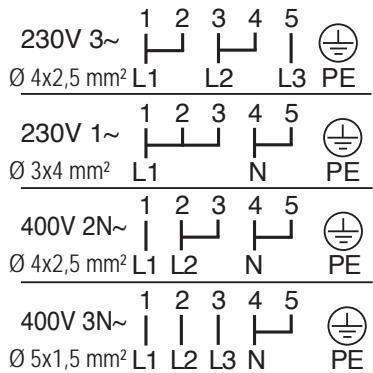

In geval van andere netspanningsen moeten de aansluitingen van de aansluitklem overeenkomstig het schema afbeelding worden verlegd. De aardleiding komt op de klem Kabel na het aansluiten op de aansluitklem met een snoerontlastingsklem bevestigen.

Elektrische aansluiting op de kookplaat

Let op: montagehandleiding voor de kookplaat, inbouwoven of schakelkast volgen!

Dit apparaat kan worden aangesloten op de in hoofdstuk «Technische gegevens» aangegeven kookplaatmodellen. Het stopcontact voor het aansluiten van de kookplaat bevindt zich op de behuizing van de oven. Uit de inbouwkookplaat steken de aansluitkabels van de verwarmingselementen en de aardkabel; deze kabels zijn voorzien van een steekaansluiting. Steek de stekker en de aansluitkabel in het desbetreffende stopcontact van de oven. De möglichkheid van een verkeerde aansluiting is zodoende uitgesloten.

De fabrikant kan nicht aansprakelijk gesteld worden als de verilgheidsvoorschriften Niet opgevolgd worden.

Om een probleemloze werkung van het inbouwapparaat te kuren waarborgen, moeten de keukenmeubelen of de uitsparing waarin het apparaat worden ingebouwd de geschikte afmetingen hebben.

In overeenstemming met de geldende voorschriften要去en alle delen, die de bescherming gegen aanraking van onder spanning staande en geisoleerde delen garanderen, zodenig bevestigd zijn, dat ze Niet zonder gereedschap verwijderd können worden.

Hierbij hoort ook de bevestiging van eventuele aflsuitende kanten aan het begin of einde van een rij inbouwapparaten.

De bescherming gegen aanraking要去 in ieder geval door het inbouwen gegardeerdহn.

Het apparaat kan met de achterkant of zichkant gegen hogere keukenmeubelen, apparaten of wanden worden geplaatst. Aandere zichkant mogen erECHTER geen andere apparaten of meubelen vandezelfde hoogte als het apparaat geplaatst worden.

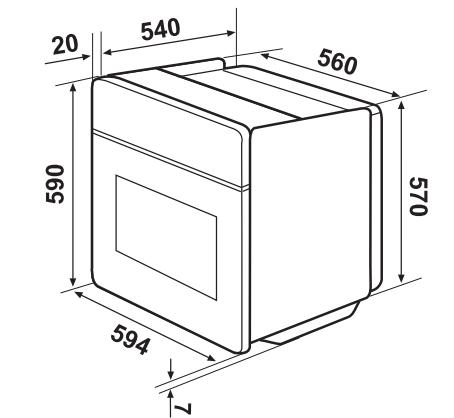

Afmetingen van oven (zie afbeelding)

Instructies voor de inbouw

Om een probleemloze werkung van het inbouwapparaat te kuren waarborgen, moeten de keukenmeubelen of de uitsparing waarin het apparaat worden ingebouwd de geschikte afmetingen hebben.

Bevestiging in het meubel

1. Open de ovendeur.
2. Bevestig de oven met behulp van de vier afstandsholders in de meubelen (zie afbeelding - A). Deze passen exact in de gaten van het frame. Draai aansluitend de vier meegeleverde houtschroeven vast (zie afbeelding - B).

Klantenservice

Als het probleem na de beschreven controles Niet kan worden opgelost, bel dan deuchtstbijzijnde klantenservice van de fabrikant en vermeld de aard van het defect, het model van het apparaat (Mod.), het Productienummer (Prod. Nr.) evenals het fabricagenummer (Ser. Nr.) die u op het typeplaatje van de oven vindt.
