GEBRUIKSAANWIJZING ECO REGENT

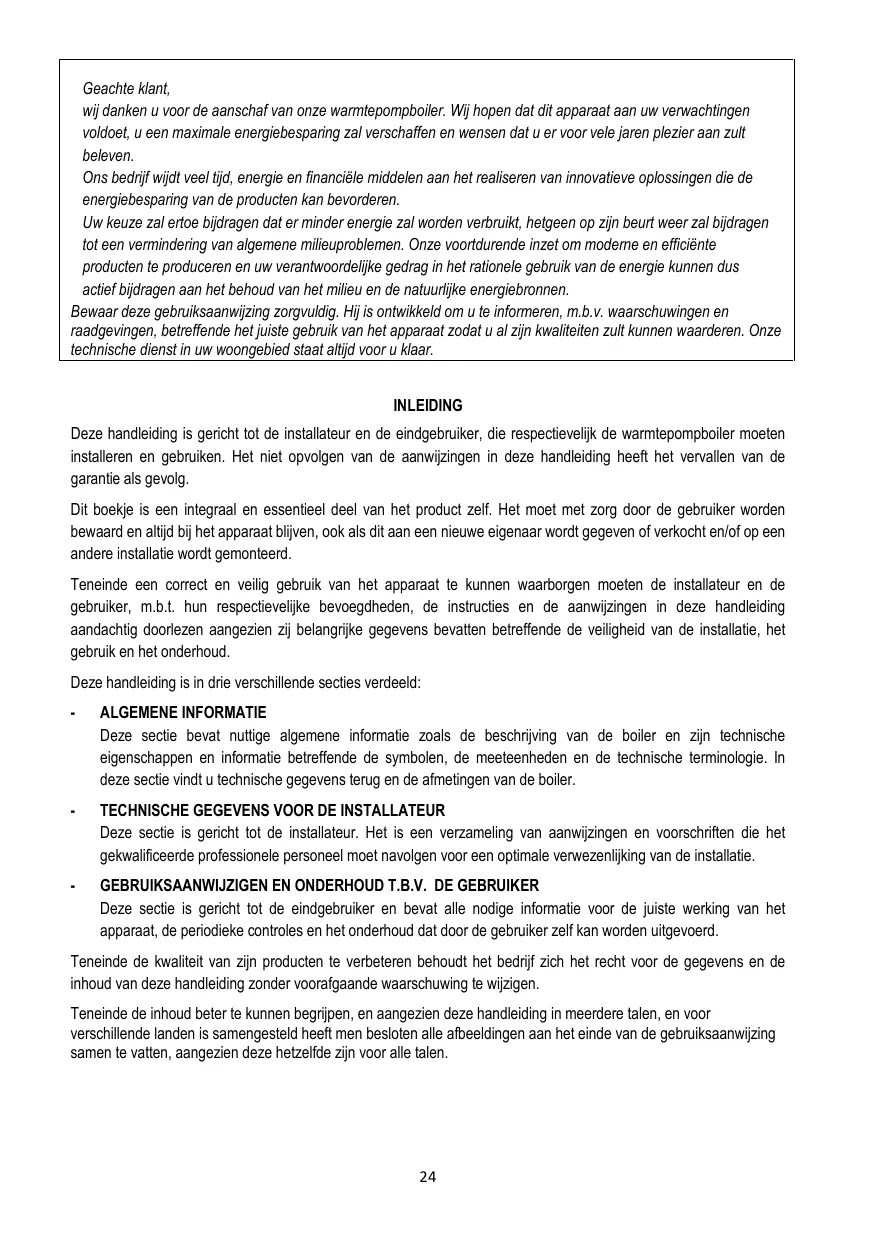

wij danken u voor de aanschaf van once warmtepompboiler. Wij hopen dat dit apparaat aan uw verwachtingen voldoet, u een maximale energiebesparing zalverschaffen en wensen dat u er voor vele jaren plezier aan zult beleven.

Ons bedrif wijdt veelijd, energia en finanzielle middelen aan het realizeren van innovatie oplossingen die de energiebesparing van de producten kan bevorderen.

Uw keuze zal ertoe bijdragen dat er minder energia zal worden verbruikt, hetgeen op+zijn beurt weez zal bijdragen tot een vermindinger van algemene milieupproblemen. Onze voortdurende inzet om moderne en efficiente producten te produceren en uw verantwoordelijke gedrag in het rationele gebruik van de energia kannen dus actief bijdragen aan het behoud van het milieu en de naturuurlijke energiebronnen.

Bewaar deze gebruiksaanwijzing zorgvuldig. Hij is ontwikkeld om u te informeren, m.b.v. waarschuwingen en raadgevingen, betreffende het juiste gebruik van het apparaat zodat u alijken kwaliteiten zult hunnen waardenen. Onze technische Dienst in uw woongebied staat alotijd voor u kaar.

INLEIDING

Deze handleiding is gericht tot de installmenter en de eindgebruiker, die respectievelijk de warmtepompboiler要去en installereren en gebruiken. Het Niet opvolgen van de aanwijzingen in deze handleiding heeft het verrallen van de garantie als gezolg.

Dit boekje is een integraal en essentieel deel van het product zelf. Het moet met zorg door de gebruiker worden bewaard en altijd bij het apparaat blijven, ook als dit aan een neue eigenaar worden gegeven of verkocht en/of op een andere installmentie worden gemonteerd.

Teneinde een correct en veilig gebruik van het apparaat te konnen waarborgen moeten de installmenteur en de gebruiker, m.b.t. hun respectievelijke bevoegdheden, de instructies en de aanwijzingen in deze handleiding aandachtig doorlezen aangezien zich belangrijke gegevens bevatten betreffende de veilighheid van de installmentie, het gebruik en het onderhoud.

Deze handleiding is in drie verschillende secties verdend:

ALGEMENE INFORMATIE

Deze sectie bevat nuttige algemene informatatie zoals de beschrijving van de boiler en zich technische eigenschappen en informatatie betreffende de symbolen, de meeteenheden en de technische terminologie. In deze sectie vindt u technische gegevens terug en de afmetingen van de boiler.

Deze sectie is gericht tot de installmenteur. Het is een verzameling van aanwijzingen en voorschriften die het gekwalificeerde professionele personeel要去 navolgen voor een optimale verwezenlijking van de installmentatie.

- GEBRUIKSAANWIJZIGEN EN ONDERHOUD T.B.V. DE GEBRUIKER

Deze sectie is gericht tot de eindgebungruiker en bevat alle nodige informatie voor de juiste werkig van het apparaat, de periodieke controles en het onderhoud dat door degebrieker zich kan worden uitgevoerd.

Teneinde de kwaliteit van zijn producten te verbeteren behoudt het bedrijf zich hetrecht voor de gegevens en de inhoud van deze handleiding zonder voorafgaande waarschuing te wijzigen.

Teneinde de inhoud better te konnen begrijpen, en aangezien deutsche handleiding in meerere talen, en voor verzillende landen is samengesteld heeft men besloten alle afbeedingen aan het einde van de gebruiksaanwijzing samen te vatten, aangezien deze hetzelfde zijn voor alle talen.

INHOUDSOPGAVE

ALGEMENE INFORMATIE

1. ALGEMENE INFORMATIE

1.1 Betekenis van de gezruekte symbolen
1.2 Toepassing
1.3 Voorschriften en technische normen
1.4 Certificates - CE Markering
1.5 Verpakking en bijgeleverde accessoires
1.6 Transport en verplaatsing
1.7 Identificatie van het apparaat
2. TECHNISCHE EIGENSCHAPPEN
2.1 Werkingsprincipe
2.2 Bouwkundige eigenschappen
2.3 Afmetingen en plaatsruimte
2.4 Elektrisch schema
2.5 Tabel technische eigenschappen

1. VOORSCHRIFTEN
   3.1 Kwalificatie van de installmenter
   3.2 Gebruik van de instructies
   3.3 Veiligheidsnormen
2. INSTALLATIE
   4.1 Plaatsing apparatus
   4.2 Plaatsing op de grond

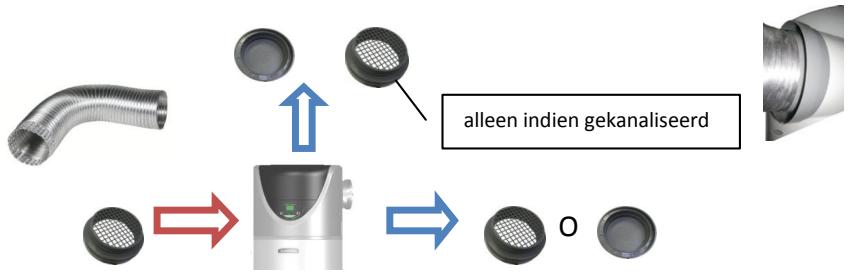

   4.3 Aansluiting lucht
   4.4 Hydraulicaansluiting
   4.5 Elektrische aansluiting
   4.6 Eerste inbedrijfstelling
3. ONDERHOUDSNORMEN (voor geautorieerd personeel)
   5.1 Legen van het apparatusat
   5.2 Periodiek onderhoud
   5.3 Raadgevingen

GEBRUIKSAANWIJZIGEN EN ONDERHOUD T.B.V. DE GEBRIUKER

1. VOORSCHRIFTEN
   6.1 Eerste inbedrijfstelling
   6.2 Advies
   6.3 Veiligheidsnormen
2. INSTRUCTIES VOOR HET GEBRUK
   7.1 Beschrijving van het bedieningspaneel
   7.2 Het in- en uitschakelen van de boiler
   7.3 Instellen van de temperatuur
   7.4 Bedrijfsmodus
   7.5 Informatiemenu
   7.6 Installatiemenu
   7.7 Anti legionella bescherming
   7.8 Fabrieksinstellungen
   7.9 Werking met twee verschillende tijdstarieven
   7.10 Antivriesfunctie
   7.11 Storingen
3. ONDERHOUD
   8.1 Normaal onderhoud t.b.v. de gebruiker
   8.2 Verwijdering van de boiler

ILLUSTRATIES

ALGEMENE INFORMATIE

1.1 Betekenis van de gebruekte symbolen

Voor wat betreft de veiligeidsaspecten van installatione en gebruik, en teneinde de aanwijzingen betreffende de risico's te benadrukken, worden een aantal symbolen gebruikt wiens betekenis in de hier volgende tabel worden uitgelegd.

Symbool	Betekenis
!	Het Niet opvolgen van deze aanwijzing leidt tot risico van verwondingen van Personen, die in bepaalde omstandigheden zichs dodelijk hunnen zijn.
△	Het Niet opvolgen van deze aanwijzingen leidt tot risico van beschadiging van voorwerpen, planten of dieren, die in bepaalde omstandigheden zichs ernstig hunnen zijn.
◎	Verplichting om zich aan de algemene veiligeidsvoorschriften en productspecificaties te houden.

1.2 Toepassing

Dit apparaat dient voor het verwarmen van tapwater, dus tot een temperatuur die lager is dan het kookpunt, in een huiselijke of soortgelijke omgeving. Het apparaat要去 een hydraulische aansluiting hebben op een tapwaternet en een elektrische voeding. Het kan toevoer- en afvoerleidingen hebben voor de in- en uitgang van de gebruekte lucht.

Het is verboden om het apparaat voor andere doeleinden te gebruiken dan hetgeen worden beschreiben in deze handledieing. Elk ander oneigenlijk gebruik is Niet togeteaaan. Het is in het bijzonder verboden het apparaat te gebruiken in industrièle installaties en/of het apparaat te installereren in een corrosieve of explosieve omgeving. De fabrikant kan nicht aansprakelijk worden gesteld voor eventuele schade die voortkomt uit een foute installatione, oneigenlijk gebruik, irrationeel gedrag en van een Niet complete of onnauwkeurige toepassing van de aanwijzingen in deze handledieing.

!

Dit apparaat is nicht geschikt voor het gebruik door personen (inclusief kinderen) met een beperkt lichamelijk of sensorieel vermogen of door personen zonder de nodige ervaring of kennis, tenzij zich worden gecontrolererd of onderwezen betreffende het gebruik van het apparaat door personen die verantwoordelijkঃ zijn voor hun verilighheid. Kinderen要去en worden gecontroleerd door personen die verantwoordelijkঃzoen voor hun verilighheid en die zich ervan verzekeren dat zij Niet met apparaat spelen.

De installmentie is voor rekening van de koper en moet worden uitgevoerd door gekwalificeerd personeel, overeekenkomstig de geldende nationale installmentenormen en eventuele voorschriften van de locale autoriteiten en van instelleningen voor de volksgezondheid, volgens de specifieke aanwijzingen die de fabrikant in de huidige handleiding beschrijft.

De fabrikant is verantwoordelijk voor de conformiteit van het product aan de richtlijnen, wetten en constructienormen die het product aangaan en die gelden op het moment dat het product voor de eerste keer op de markt worden gebracht. De kennis en het naleven van de wetsbepalingen en de technische normen betreffende het ontwerp van de installaties, de plaatsing, de werkeng en het onderhoud zijn een exclusive taak van de ontwerper, de installateur en de gebruiker, ieder voor hun specifieke taken. De verwijzingenaar wetten, normen of technische regels worden in de huidige handleiding puur ter informatie geciteerd. Het in werkung treden van weitere bepalingen of wijingingen op de geldende normen verplicht de fabrikant op geen wijze t.o.v. derden. U dient zich ervan te verzekeren dat het elektriciteitsnet waarop het apparaat wordt aangesloten conform is aan de norm EN 50160 (indien dit nicht het geval is, vervalt de garantie). Voor Frankrijk: controller of de installmente conform is aan de norm NFC 15-100.

1.4 Certificates - CE Markering

De plaatsing van de CE marketing op het apparaat garandeert de conformiteit aan de volgende EU Richtlijnen, aan wiens fondamentele rekwisieten het voldoet:

De contrôle wird uitgevoerd in navolging van de volgende technische normen:

EN 255-3; EN 60335-1; EN/IEC 60335-2-21; EN 60335-2-40; EN 55014-1; EN 61000-3-2; EN 61000-3-3; EN 50366

CAHIER DE CHARGE_103-15-A_11-2008 Chauffe-eau Thermodynamiques POUR LA MARQUE NF elettricité performance.

1.5 Verpakking en bijgeleverde accessoires

Het apparaat is bevestigd op een houten pallet en wordt beschermd door hoekvormigePiepschuim beschermelementen, karton en doorzichtig plastic folie aan de buitenkant. Alle materialen konnen worden gerecycled en+zijn milieuvriendelijk.

De inbegrepen accessoires zich:

• Riem voor het bewegen van de boiler (moet worden verwijderd na de installmentie van het apparaat)
• Verbindingsbuis condenswater
• Handleiding en garanties
• 1 Dielektrisch verbindingsstuk van 3/4'

1.6 Transport en behandeling

Controleer bij het afleveren van het apparaat of het tijdens het transport geen zichbare schade heeft ondervonden, zowel op de verpakking als op het product zelf. In het geval u schade waameemt dient u direct een klacht in te dieren bij het transportbedrijf.

OPGELET! Het is van fondamenteel belang dat u het apparaat in verticale positie verplaatst en opbergt. Een horizontaal transport is alleen toegestaan voor zeer korte trajecten en alleen als het apparaat op dechterzijde ligt, zoals aangegeven. In dit geval dient u minstens 3aar te wachten voor u het apparaat inschakelt, mits het opnieuw verticaal staat en/of is geinstalleerd. Dit is nodig om ervoor te zorgen dat de smeerolie in het koelcircuit goed worden verdeld en om te vermijden dat de compressor schade lijdt.

Het ingepakte apparaat kan met de hand worden verplaatst of met een vorkheftruck. Zorg ervoor bovenstaande aanwijzingen op te volgen. We raden u aan het apparaat in zijn originele verpakking te latent totdat het op de gewenste plek worden geinstalleerd, in het bijzonder wonneer het een bouwterrein betreft.

Nadat u de verpakking heeft verwijderd moet u controlleren of het apparaat in orde is en of alle onderdelen die erbjh horen aanwezig zijn. Als het apparaat Niet in orde is dient u contact op te nemen met de verkoper. Zorg ervoor dat deze signalering plaatsvindt binnen de door de wet vastgestelde termijnen.

OPGELET! De verschillende delen van de verpakking mogen Niet in het bereik van kinderen worden gelaten, aangezien ze een bron van gevaar zijn.

Voor het eventuele bewegen of vervoeren van het apparaat na de eerste installmentie, dient u bezelfde raadgevingen op te volgen betreffende de toegestane helling. U dient zich er bovendien van te verzekeren dat het water in het reservoir volledig is verwijderd. Bij afwezigheid van de originele verpakking dient u voor een evenwaardige bescherming van het apparaat te zorgen om schade te vermijden waarvoer de fabrikant nicht verantwoordelijk is.

Toegestane standen	Niet toegestane standen

1.7 Identificatie van het apparatus

De voornaamste informatie voor de identificatie van het apparaat staat op het typeplaatje dat op de mantel van de boiler is bevestigd.

A	model
B	inhoud in liters van het reservoir
C	registrationnummer
D	voedingsspanning,_freqentie, maximum opgenomen vermogen
E	maximale/minimale druk van het koelcircuit
F	bescherming reservoir
G	opgenomen vermogen in watstand modus
H	merken en symbolen
I	verwarmingsvermögen in pompmodus
L	gemiddeld/maximaal vermogen in pompmodus
M	type koelmiddel en vulling
N	maximum druk reservoir

De warmtepompboiler gebruikt geen elektrische energia om het water direct te verwarmen maar maakt er een rationeler gebruik van. Hetzelfde resultaat worden zo op een efficiente manier bereikt, d.w.z. door 2/3 energie minder te gebruiken. De efficiente van een cyclus met een warmtepompboiler worden gemeten met behulp van een performance coefficient COP, die het verband uitduktussen de energia die door het apparaat worden geleverd (in dit geval de warmte die worden afgegeven aan het water dat moet worden verwarmd) en de verbruike elektrische energia (van de compressor en van de hulpapparaten van het product). De COP varieertaar gelang het type warmtepomp en de omstandigheden waar de werkung betrekking op heeft.

Bv., een COP waarde van 3 geeft aan dat voor iedere 1kWh verbruike elektrische energia de warmtepomp 3 kWh warmte af za geven aan het te verwarmen element, waarvan 2kWh worden onttrokken aan de Gratis bron.

2.2 Bouwkundige eigenschappen Verwijzing aflb. 1.
	1	roterende hermetische compressor
	2	elektrolytische condensator voor de compressor
	3	veilighedspressoaat
	4	ventilator
	5	thermostatische expansieklep
	6	condensator
	7	verdamper
	8	elektronisch bedieningspaneel
	9	afvoerbuis voor condens
	10	elektrische watertand
	11	titanium anode met stroomoproduksystem
	12	functionele en veiligheids- NTC sonde
	13	hot-gas klep voor het ontdooien
	14	NTC sonde watertemperatuur in uitgang
	15	opofferingsanode van magnesium
	16	stelbare regelvoetjes (in de hoogte)
2.3 Afmetingen en plaatsruimte Verwijzing aflb. 2.	A	Ingangsleiding 3/4' koud tapwater
	B	Uitgangsleiding 3/4' warm tapwater
	C	Aansluiting condensafvoer
	D	Ingangsleiding 3/4' zonnecircuit (alleen SOL versie)
	E	Uitgangsleiding 3/4' zonnecircuit (alleen SOL versie)
2.4 Elektrisch schema Verwijzing aflb. 3.
	SYMBOOL	BESCHRIJVING
	A	Voeding
	B	Batterijen
	C	Interface kaart
	D	Elektrische watertand
	E	NTC sonde watertand zone
	F	Titanium anode met stroomoproduksystem
	G	Aarde reservoir
	H	Kaart seriële aansluiting
	I	Elektronische kaart (mainboard)
	L	Continuondensator
	M	Compressor
	N	Ventilator
	O	Hot-gas klep
	P	Veilighedspressoaat
	Q	NTC sonde zone warmwaterleiding
	R	NTC sonde verdamper en luchtingang
	EDF	HCHP Signaal (EDF) babel nicht bij het product geleverd

2.5 Tabel technische eigenschappen

Beschrijving		Eenheid	200 EXT	250 EXT	250 SOL EXT
Nominate capacititeit reservoir		I	200	255	255
Dikte isolering		mm	≈ 50
Type interne bescherming			glazuursel
Type corrosiebescherming			titanium anode met stroompodruksystem + magnesiumanode
Maximale bedrijsdruk		MPa	0,6
Diameter wateraansluitingen		II	G 3/4 M
Diameter koppeling condensafvoer		mm	1/2 F
Diameter buizen afvoer/toevoer lucht		mm	150-160-200
Minimum waterhardheid		°F	12
Ledig gewicht		kg	90	95	110
QPr (per 24hr)		KWh	0,6		0,63
Warmteverdrachtssoppervliak zonnecircuit		m²	-	-	0,65
Warmtepomp
Verwarmingsvermögen (*)		W	2775	2775	2775
Gemiddeld opgenomen elektrisch vermogen (*)		W	750	750	750
Maximum opgenomen elektrisch vermogen (*)		W	950	950	950
COP (*)			3,7	3,7	3,7
Verwarmingstijd (*)		h:min	3:10	3:41	3:41
Opgenomen verwarmingsenergie (*)		kWh	2,2	2,7	2,7
Max hoeveelheid warm water in een enkele afname V40 (**)	Afgeleverd op 55°C	I	260	325	325
	Afgeleverd op 62°C	I	348	435	435
Max. watertemperatuur met warmtepomp		°C	62 (55 vanuit fabiek)	62 (55 vanuit fabiek)	62 (55 vanuit fabiek)
Hoeveelheid koelvloeistof R134a		Kg	1,28	1,28	1,28
Max. druk koelcircuit (lagedrukzijde)		MPa	1	1	1
Max. druk koelcircuit (hagedrukzijde)		MPa	2,4	2,4	2,4

Verwarmingselement
Vermogenesterstand	W	1500+1000	1500+1000	1500+1000
Max. watertemperatuur met elektrische weiterstand	°C	75 (65 vanuit fabrik)	75 (65 vanuit fabrik)	75 (65 vanuit fabrik)
Maximum opgenomen stroom	A	10,8	10,8	10,8

warmtepmoibiler - ALGEMENE INFORMATIE

Beschrijying	Eenheid	200 EXT	250 EXT	250 SOL EXT
Elektrische voeding
Spanning / Maximum opgenomen vermogen (*)	V / W	220-230 eenfase / 2500
Frequentie	Hz	50
Beschermingsgraad		IPX4
Luchtzijde
Standaard luchtaanvoer (modulerende automatische regeling)	m³/h	300-500	300-500	300-500
Beschikbare staatische druk	Pa	70	70	70
Geluidsvermögen	dB(A)	56	56	56
Niveau geluidsdruk op 2 m afstand	dB(A)	39	39	39
Minimum inhoud van het vertrek waar de installmentatie wordt uitgevoerd (***)	m³	20	20	20
Minimum hoogte plafond van het vertrek waar de installmentatie wordt uitgevoerd	m	1,75	2	2
Min. temperatuur vertrek waar installmentatie wordt uitgevoerd	°C	1	1	1
Max. temperatuur vertrek waar installmentatie wordt uitgevoerd	°C	35	35	35
Minimum temperatuur lucht (NB bij 90% RV (****)	°C	-5	-5	-5
Maximum temperatuur lucht (NB bij 90% RV) (****)	°C	35	35	35

() waarden verkreten bij luchttemperatuur van 15^ en relatieve vochtigkeit van 71% , temperatuur van het water bij ingang 15^ (volgens hetgeen worden voorgeschreven door de NF Cahier de Charge).
() Performance gemeten voor een verwarming van het water van 15^ tot 51^ , met een temperatuur van de inlaat van 15^ RV 70%, volgens cahier des charges merk NF Electricité performance N'LCIE 103-15 van autonome thermodynamische boilers met reservoir.
(^) in het geval van installment zonder kanalising
(^**) Buiten het interval van de bedrijsttemperaturesen van de warmtepomp wordt de verwarming van het water gegarandeerd door de elektrische waarstand.

Gemiddelde waarde verkreten op een groot anteI producten

3.1 Kwalificatie van de installmenter

OPGELET! De installmente en de eerste inbedrifstelling van de ketel要去en door gekwalificeerd personeel worden uitgevoerd, in overeenkomst met de geldige nationale normen voor installmente en eventuele voorschriften van de locale autoriteiten en van overheidsinstallingen voor de volksbezondheid.

De boiler worden geleverd met een hoeveelheid koelvloeistof R134a die voldoende is voor de werking ervan. Deze koelvloeistof beschadigt de ozonlaag in de atmosefer Niet, hij is Niet ontvlambaar en kan geen explosies veroorzaken. Het onderhoud en de ingrepen op het koelcircuit要去chter uitsluitend worden uitgevoerd door gespecialiserdevaklui die voorzien zijn van de juiste utrusting.

3.2 Gebruik van de instructies

OPGELET! Een verkeerde installmentie kan schade veroorzaken aan Personen, dieren of dingen, waaroor de fabrikant Niet verantwoordelijk kan worden gesteld.

De installmenter要去 instructies in deze handleiding nauwkeurig in acht nemen.

De installmenter moet aan het einde van de werkzaamheden de gebruiker nauwkeurige instructies geen betreffende het gebruik van de boiler en betreffende de correcte uitvoering van de voornaamste handelingen.

3.3 Veiligheidsnormen

Voor de betekenis van de symbolen die in de volgende babel worden gebruikt dient u paragraaf 1.1 na te sloan, onder het hoofdstuk ALGEMENE INFORMATIE.

Ref.	Waarschuwing	Risico	Symbool
1	Beschem leidingen en verbindingskabels om ze voor beschadiging te behoeden.	Elektrocutie door het aanraken van geleiders die onder spanning staan.	!
		Overstroming door waterlekuit beschadigde ledingen.	△
2	Controller of het vertrek waar men de installmentie uitvoert en het net waar men het apparaat op aansluit aan alle voorschriften voldoen.	Elektrische schokken door aanraken van Niet goed geinstalleerde geleiders, die onder spanning staan.	!
		Beschadiging van het apparaat door verkeerde bedrijfsomstandigheden.	△
3	Gebruik geschikt gereedschap en werktuig. Controller in het bijzonder of het gereedschap Niet beschadigd of versleten is en dat het handvat in orde is en er stevig opzit. Verder要去 u het gereedschap op de juiste manier geleruiken, voorkomen dat het valt en het na gebruik meer opbergen.	Persoonlijk letsel door rondvliegende splinters of brokken, inademen van stof, wonden door stoten, snijden, prikken of schaven.	!
		Beschadiging van het apparaat zich of omliggende voorwerpen door rondvliegende splinters, stoten en sneden.	△
5	Gebruik geschikte elektrische apparatuur op de juiste wijze. Belemmer de doorgang Niet met de voedingskabel. Zorg dat de apparatuur Niet maar beneden kan vallen. Haal de voedingskabel aan het einde uit de contactdoos en berg alle apparatuur wee op.	Persoonlijk letsel door rondvliegende splinters of brokken, inademen van stof, wonden door stoten, snijden, prikken of schaven.	!
		Beschadiging van het apparaat zich of omliggende voorwerpen door rondvliegende splinters, stoten en sneden.	△
6	Ontkalk onderdelen waar kalk op is afgezet volgens de specificaties in de veiligheidskaart van het gebruikte product. Het vertrek moet geventileerd+zijn, u要去 beschermende kleding dragen, geen verschillende producten Mengen en het apparaat en omligende voorwerpen beschermen.	Persoonlijk letsel door contact van huid of ogen met zuurhoudende substanties, inademen of inslijken van schadelijke chemische stoffen.	!
		Beschadiging van het apparaat zich of omligende voorwerpen vanwege corrosie door zuurhoudende stoffen.	△
7	ControllerDat verplaatsbare trappen op de juiste manier neer worden gezet, dat ze van degelijk kwaliteit,zijn,dat de treden heel+zijn en nicht glad,dat niemand er tegenaan kan lopen of rijden terwijl er iemand op staat. Laat eventueel iemand dit controleren.	Persoonlijk letsel door vallen of door beklemming (bij een vouwtrap).	!
8	Zorg ervoorDat de werkplaats gezonde condities biedt voor wat betreft verlichting,ventilate en stevigheid.	Persoonlijk letsel door stoten, struiken, enz.	!
9	Trek,voordat u aan het werk gaat, beschemkleding aan en gebruik de speciale individuelleveiligheidsvoorzieningen.	Persoonlijk letsel door schokken, rondvliegende splinters of brokken, inademen van stof, wonden door stoten, snijden, priken, schaven, lawaai of vibraties.	!
10	De werkzaamheden aan de binnenkant van het apparaat要去enzer voorzichtig worden uitgevoerd om Niet plotseling谈起 ncherpe of snijdende delen aan te stoten.	Persoonlijk letsel door snijden, priken, schaven.	!
11	Leeg de onderdelen die warm tapwater hunnen bevatten door eventuèle ontluchtingsgaten te activeren voordat u ze aanraakt.	Persoonlijk letsel door brandwonden.	!
12	Voer de elektrische aansluitingen uit met behulp van geleiders die eenjuiste diameter hebben.	Brand door oververhitting als gevolg van het passeren van elektrische stroom in te smalle kabels.	△
13	Gebruik geschikt materiaaal voor de bescherming van het apparaat en de omgeving rond de werkplek.	Beschadiging van het apparaat zich of omligende voorwerpen door rondvliegende splinters, stoten en smeden.	△
14	Behandel het apparaat met de juiste beschermingsmaatregelen en Voorzichtigheid. Gebruik de speciale riem voor de verplaatsing van het apparaat.	Beschadiging van het apparaat zich of nabijee voorwerpen door stoten, klemmen en smijden.	△
15	Organiseer de verplaatsingen van materiaal en gereedschappen zodanig dat dit op eeneilige manier kan gebeuren. Voorkom dat materiaal worden opgestapeld en kan vallen of schuiven.	Beschadiging van het apparaat zich of nabijee voorwerpen door stoten, klemmen en smijden.	△
16	Heractiveer alle veiligheidsvoorzieningen en controles die u gedurende een ingreep op het apparaat haelt moeten uitschakenen en controller, voordat u het apparaat weein inschakelt, dat deze voorziereningen wee Werken.	Beschadiging of blokkering van het apparaat door oncecontroleerde werking.	△

4. INSTALLATIE

4.1 Plaatsing apparaat

OPGELET! Voor u overgaat tot de installmentie要去 u controleren of, op de plaats waar u de boiler wenst te installereren, de volgende voorwaarden worden voldaan:

a) het vertrek waar men de boiler zonder luchtafvoerbuis waren te gaan gebruiken moet een volume van nicht minder dan 20m^3 hebben, met voldoende luchtverversing. Vermijd het apparaat te gebruiken in vertrekken waar ijsvorming kanplaatsvinden. Installer het apparaat Niet in een vertrek waar een ander apparaat staat dat lucht verbruiktijdens de werkung (bv. gasketel met open systeme, gasboiler met open systeme, enz...). De fabrikant garandeert de prestaties en deeiligheid van het product Niet wanner het buitenshuis worden geinstalleerd.
b) Het is noodzakelijk vanaf het punt van plaatsing de buitenkant van het gebouw te konnen bereiken met een luchttoevoer- of luchtafvoerkanaal, mits het gebruik hiervan is voorzien. De plaatsing van de koppelingen voor de toe- en afvoerkanalen zijn aan de boenzijde van het apparaat geplaatst.
c) Controller of het vertrek waar men de installatione uitvoert en het elektrische net en het waternet waar men het apparaat op aansluit aan alle geldende voerschriften voldoen.
d) Er要去 de gekozen installmentiek een elektrische voedingsbron aanwezig zijn, eenfase 220-230 Volt 50Hz . Als die bron Niet aanwezig is要去 hij hunnen worden aangemaaakt.
e) het moet möglichelijk zijn, vanaf de speciale aansluiting aan de zijkant van het apparaat een condensafvoer te creeren met een geschikte sifon.
f) het moet möglichelijk zijin in de gekozen plek de voorziene afstanden te respecteren van wanden en plafond, voor een correcte werking en een toegankelijk onderhoud.
g) de ondergrond moet zodanig plat zichn dat de het apparaat volledig horizontaal is (verwijzing afb. 2)
h) de gekozen installmentiek moet conform zich aan de IP graad (bescheming gegen het binnendringen van vloeistoffen) van het apparatus, volgens de geldende normen.
i) het apparaat mag nicht rechtstreeks worden blootgesteld aan zonnestralen, ook nicht bij aanwezigheid van ramen.
j) het apparatusaat mag Niet blootgesteld worden aan agressieve stoffen zoals zure damp, stoffen of verzadigd gas.
k) het apparaat mag nicht direct op elektrische leidingen worden geinstalleerd die nicht zichn beschermd gegen spanningsschommelingen.
I) het apparaat moet zo zich möglich bij de gebruikspunten worden geinstalleerd om zo warmed dispersie via de buizen gegen te gaan.
m) de lucht die door het apparaat worden aangezogen要去 vrij toen van stof, zuurdampen en oplosmiddelen.

In het geval van een Niet gekanaliseerde installment dient u de afstanden van de wanden respecteren, zoals aangegeven in afbeelding 4.

4.2 Plaatsing op de grond

Verwijizing afb. 5

1) Zodra u de geschichte plek voor de installmentie hebigt gezonden verwijdert u de verpakkingsmaterialen en verwijder de bevestigingen zichtaar op de pallet berust op de twee stroken waar het product.
2) M.b.v. de speciale riem schuift u het apparaat van de pallet
3) Bevestig de voetjes (d.m.v. de speciale gaten) aan de grond m.b.v. geschiktke schroeven en pluggen. Zodra het apparatusat geplaatst is verwijdert u de stoffen riem door de bouteu los te schroeven.

4.3 Aansluiting lucht

Houd er rekening mee dat het gebruik van lucht uit verwarmde vertrekken de verwarmingsprestaties van het gebouw zonden hunnen benadelen. Het apparaat heeft aan dechterzijde een luchttoevoeropening en twee openings voor de afvoer van de lucht. Het is belangrijk de twee rooversen en het deksel (met de tekst "Closed air", over het algemeen aan de boenzijde van het apparaat geplaatst) Niet te verwijdenen of te bewegen. De temperatuur van de uitgaande lucht van het product kan temperaturen bereiken van 5 - 10^ minder dan de binnenkomende lucht. Als deze nicht gekanaliseerd worden kan de temperatuur van het vertrek aanzienlijk dalen. Als de lucht die door de warmtepomp worden bewerkt maar buiten toe worden afgevoerd of vanuit buiten naar binnen worden aangezogen (of vanuit een ander vertrek) kunnen er geschikte buizen worden gebruikt voor de luchtdoorvoer. Controller of de buizen goed zijn aangesloten en bevestigd op het apparaat om te voorkomen dat ze plotseling per ongeluk losschieten (gebruik bijoorbeeld geschikte silicone). Alleen in het geval van een kanalisatie is het möglichk de deksels van de uitgaande lucht te verwisselen, als u de uitgang aan de boenzijde wilt gebruiken. Beweeg of breek de rooversen van de in- en uitgangen van de lucht nooit en op geen enkele wijze.

OPGELET: Gebruik geen buiten roosters met große druk verliezen, bv anti insecten gaas.

De roosters要去en een grote luchtdoorlaat hebben, en de afstand tussen de twee verschillende roosters要去 minimaal 50cm bedragen.Bescherm de leidingen gegen de buitenwind. Licht uit de schouw gebruiken is toegelaten wanner de toevoer van deze schouw voldoende is, en periodiek onderhoud van de schouw en de bijbehorende toebehoren worden uitgevoerd.

De totale drukverliezen is de som van alle drukverliezen van alle componenten van aan en afvoer van de lucht, en moet kleiner zijn dan de maximale staatische druk van de ventilator (70 Pa).

Zie schema op de LASTE pagina.

OPGELET! Wonneer gebruekte toebehoren voor de lucht aan en afvoer+kennen de performantie van het toestel veranderen en de opwarmtijd verlogen!

VOORBEELDEN

Afbeelding 6	Inkomende lucht: nicht gekanaliseerd Uitgaande lucht: aan de buitenkant gekanaliseerd
Afbeelding 7	Inkomende lucht: aan de binnenkant gekanaliseerd Uitgaande lucht: aan de buitenkant gekanaliseerd
Afbeelding 8	Inkomende lucht: aan de buitenkant gekanaliseerd Uitgaande lucht: aan de buitenkant gekanaliseerd
Afbeelding 9	Installatie zonder kanalising

4.4 Hydraulicaansluiting

Sluit zowel de in- als de uitgang van de boiler aan d.m.v. buizen of verbindingsstukken die zowel bestand+zijn tegen de bedrijsdruk als tegen de temperatuur van het warme water dat de 75^ / 7 bar kan bereiken. We raden u daarom aan materialen te gebruiken die tegen die temperaturen bestand zich.

Schroef op de toevoerbuis van het apparaat, waar een blauw bandje om zit, een "T" verbindingsstuk aan.

Het is vereist op de buis voor de watertoevoer van het apparaat een veiligheidsklep aan te sluiten. Het apparaat要去 de norm EN 1487:2000 respecteren, d.w.z. een maximale druk hebben van 0,7 Mpa (7 bar) en minstens beschikken over: een afsluitkaan, een terugslagklep, een regelmechanisme van de terugslagklep, een veiligheidsklep en een mechanisme voor de onderbreking van de hydraulische belasting.

De afvoer van het systeme moet verbonden worden aan een afvoerbuis met een diameter die nicht minder is dan die van de aansluiting aan het apparaat (3 / 4^ ) , door middel van een sifon die een beluchtingsopening van minstens 20 mm möglichk maakt en die een visuèle controle toestaat, om te vermijden dat in het geval van het in werkig treden van het systeme zelf, schade worden veoroorzaakt aan personen, dieren of voorwerpen, waaroor de fabrikant Niet aansprakelijk kan worden gesteld. Sluit de ingang van het mechanisme ter voorkoming van de overdruk m.b.v. een flexibele buis aan op de koudwaterkraan. Indien noodzakelijk kutn u een afsluitkaan gebruiken. Indien de leegloopkraan worden opengedraaid dien t bovendien te zorgen voor een afvoerbuis die aan de uitgang wordt verbonden.

Als u het mechanisme tegen de overdruk vastschroeft moet u deze op het einde nicht forceren en er nicht aan sleutelen. Eenlicht druppelen van het mechanisme tegen de overdruk is normal in de verwarmingsfase, waarom raden wij u aan de afvoer aan te sluiten (deze moet altijd in verbinding staan met de atmosefer) op een draineerbuis die in een doorlopende helling maar beneden is geinstalleerd, in een omgeving vrij van ijjs. Opdezelfde buis is het bovendienoodzakelijk een condensdrainage aan te sluiten d.m.v. de speciale koppeling aan de onderzijde van de boiler.

Het apparaat mag Niet werken met water waarvan de hardheid lager is dan 12^ . Aan de andere kant worden bij extreem hard water het gebruik van een onthander aangeraden die correct is afgesteld en gecontroleerd. In dit geval mag de resterende hardheid Niet onder de 15^ raken.

Mocht de waterdruk dicht bij de ijkingwaarden van de klep liggen, dan要去 een drukverlager worden aangebracht, zo ver möglichk van het apparaat. Zie afbeeding 10.

OPGELET! Spoel de leidingen van de installmentie grondig door, zDat eventuele resten van gesneden schroefdraden, soldeerwerk of ander vuil, die de normale werkung van het apparaat konnen verhinderen, verwijderd worden.

4.5 Elektrische aansluiting

	Kabel		Bescherming
Permanente voeding (kabel worden bij het apparaat geleverd)	3G 1.5mm²		16A
EDF signaal (kabel worden nicht bij het apparaat geleverd)	H05V2V2-F	2G 0.75mm²	2A

WAARSCHUWING: Voordat u toegang tot terminals,要去en alle voedingsstroomkringen worden losgekoppeld.

De corrosiebescherming van het apparaat worden door batterijen gegardeerd wanneer dit nicht worden gevoed.

Het apparaat worden geleverd met een voedingskabel (wanner deze verzangen moet worden, dient men een originele verrangingskabel te gebruiken die door de fabrikant worden geleverd).

Het is noodleszakelijk een controle uit te voeren van de elektrische installmente en de conformiteit te toetsen aan de geldende normen. Controller of de installmente geschikt is voor het maximaal opgenomen vermogen van de boiler (kijk

op het typeplaatje), zowel voor wat betreft de doorsnede van de kabels als voor wat betreft hun conformiteit aan de geldende normen. Meervoudige stekkers, verlengsnoeren of adapters zijn verboden. Het is verboden om de leidingen van het hydraulische systeme, het verwarmingssysteme en het gas te gebruiken voor de aardaansluiting van het apparaat.

Vór de inbedrijstelling要去 controlleren de netspanning overeenkomt met de waarde op het typeplaatje van de apparaten. De fabrikant is Niet aansprakelijk voor eventuele schade veroorzaakt door afwezigheid van een aardaansluiting of vanwege problemen in de elektricitieitstoevoer. Voor het van het net uitschaken van het apparaat gebruikt u een tweepolige schakelaar die voldoet aan de geldende normen CEI-EN (min. afstandussen de contactpunter 3mm ,beter indien voorzien van zekeringen).

PERMANENTE ELEKTRISCHE AANSLUITING
Afb. 11	Als u nicht beschikt over een elektrisch tarief met dal- en piekuren gebrukt u deze configuratie. De boiler zar alltijd op het elektrische net+zijn aangesloten, waardoor het 24 hr per dag zal werkden.
ELEKTRISCHE AANSLUITING MET DAL- EN PIEKTARIEF
Afb. 12	Als u beschikt over een elektrisch tarief met dal- en piekuren en over een geschikte elektrificiteitsmeter, kunt u beslissen het apparaat alleen op te laden tijdens de daluren. Tijdens de uren waarin het apparaat Niet wordt gevoed zal de corrosiebeschemming met titanium anode met stroompodruksystem worden gegardeerd door oplaadbare batterijen.
ELEKTRISCHE AANSLUITING MET DAL- EN PIEKTARIEF EN HC-HP SIGNAL
Afb. 13	Dit heeft bezelfde economische voordelen als de configuratie met dal- en piekuren. Het is bovendien, mogelijk een directe verwarming te hebben m.b.v. de BOOST modus die de verwarming ook activeert tijdens het HP tarief. 1) Sluit een tweepolige kabel aan op de speciale signalcontacten op de meter. 2) Sluit de tweepolige kabel van het signaal aan op het betreffende klemmetje dat zich aan de binnenkant van het apparaat bevindt, naast het klemmetje van de voeding. OPGELET: De signaalkabel moet in de opening worden gestoken onder de voedingskabel. Hij要去 worden bevestigd m.b.v. speciale draadleiders in het product en het traject van de voedingskabel volgen. Hij要去 bovendien worden vastgemaakt in de kabelwartels vlakbij de speciale klem. Maak een opening in de rubbertjes om een geschikte diameter voor de doorvoering te verkrijgen. 3) Activeer de HC-HP functie d.m.v. het installment菜单. (Zie paragraaf 7.6).

4.6 Eerste inbedrijfstelling

Zodra u de hydraulische en elektrische aansluitingen heegt uitgevoerd vult u de boiler met water uit het waternet. Voor het vullen opent u de hoofdkraan van de waterleiding en die van het dichtstbijzijnde warne water en controleert u of alle lucht uit het reservoir is gelopen.

Voer een visuèle inspectieuit op eventuele waterlekken vanuit de flens en de verbindingsstukken, en draai eventuel voorzichtig vaster aan.

Verwijder het afdekplaatje van de batterijen, het batterijenvakje bevindt zich onder de lijst, rechts van de interface. Zie afbeelding 16.

5. ONDERHOUDSNORMEN (voor geauthoriseerd personeel)

OPGELET! Volg de algemene waarschuwingen en de veiligheidsnormen die in de voorgaande paragrafen worden opgesomd nauwkeurig op. U dient zich te allen tjnde honden aan hetgeen beschreiben staat.

Alle ingrenen onderhoudsactiviteiten要去en door erkende installateurs worden uitgevoerd (installateurs die in het bezit zichen van de rekwisieten die door de geldende normen worden vastgesteld).

5.1 Legen van het apparaat

U dient het apparaat te legen indien het ongebruikt in een vertrek worden geplaatst waar het möglichk kan vriezen.

Als dit nodig is=kunt u het apparaat zoals volgt legen:

schakel het apparaat los van het elektriciteitsnet
sluit de stopkraan af indien deze is gemonteerd. Als dit nicht het geval is sluit u de hoofdwaterkraan af.
open de warmwaterkraan (wastafel of badkuip)
open de kraan op de veiligheidsklep.

5.2 Regelmatig onderhoud

We raden u aan de verdamper Jaarliks te reinigen om stof of verstoppingen te verwijderen. Om toegang te krijen tot de verdamper dient u de bevestigingssschroeven van de carter aan de voorzijde te verwijderen. Controleer of het externe eindstuk van de luchtafvoerbuis en de buis zichniet verstopt of versleten zichn. Voer bezelfde controeuit voor de eventuèle luchttoevoerbuis.

Verifier de roosters en de luchtkanalen en reinig indien nodig.

5.3 Nuttige informatie

Als het uitgaande water koud is dient u te lately controleren:

of er storingen op het display+zijn
of er spanning op het klemmenbord staat
wat de temperatuursinstellenen voor het uitgaande water zich
als er een programmering bestaat die verbonden is met een tijdstip of met de functie "voyage" dient u te controleren of dit in de periode is waarop het apparatus kan functioneren
- de elektronische kaart;
de integritie van de deflector van de koudwaterbuis in ingang
- de verwarmingselementen

Als het water zeer heet is (damp uit de kranen)

Schakel de elektrische voeding van het apparaat uit en LAST de volgende dingen controeren:

• de elektronische kaart;
• de eventuele kalkaanslag van de ketel en+zijn onderdelen.

Onvoldoende toevoer warm water. Controller:

• de druk van de waterleiding.
• de staat van de deflector (waterstraalbreker) van de toevoerbuis van het koude water
• de staat van de toevoerbuis van het warme water
• de elektrische onderdelen.

Waterlekkage uit het overdrukmechanisme

Het druppelen van water UIT het system moet als normal worden beschouwd gedurende de verwarmingsfase. Als u het druppelen wilt vermijden moet u een expansievat installeren op de afvoerinstallatie. Als het blijft druppelen gedurende de Niet-verwarmendeperiode moet u de volgende dingen latent controleren:

• de ijking van het systeme
• de druk van de waterleiding.

Opgelet: Verstop nooit de afvoeropening van het system!

Als u een toename van de luidruchtigheid waarneemtijdens de werkung met warmtepomp moet u het volgende controleren:

• de bewegende onderdelen in de omhulsels.
• de onderden die op het apparaat staan aangesloten d.m.v. mobiele vergrendelingen.

GEBRUIKSAANWIJZIGEN EN ONDERHOUD T.B.V. DE GEBRIUKER

6.VOORSCHRIFTEN

6.1 Eerste inbedrijfstelling

OPGELET! De installmente en de eerste inbedrijfstelling van de ketel要去en door gekwalificeerd personeel worden uitgevoerd, in overeenkomst met de geldige nationale normen voor installmente en eventuele voorschriften van de locale autoriteiten en van overheidsinstelleningen voor de volksbezondheid.

Als de installmentie van de boiler Niet een eenvoudige verranging van de huidige boiler betreft, maar deeluitmaakt van een vernieuwing van de bestaande waterinstallatie of van de realizering van een neue waterinstallatie dan要去 het installmentiebedrijf, aan het einde van de werkzaamheden, aan de eindegruiker een conformiteitsverklaring overhandigen volgens de geldende normen en voorschriften. In beiden gevallen zal het installmentiebedrijf de contrôle van de algemene verligheid en de functionaliteit van de installmentieuitvoeren.

Voor u de boiler in werkung stelt moet u controlleren of de installmenter alle handelingen heegt uitgevoerd die tot+zijn bevoedgheid behoren. Verzeker u ervan alle uitleg van de installmenter te hebben begrepen betreffende de werkung van de boiler en de correcte uitvoering van de belangrijkste handelingen van het apparaat.

De wachtijd bij de eerste ontsteking van de warmtepomp is 5 Minutes.

6.2 Aanbevelingen

In het geval van een storing en/of een verkeerde werkig van het apparaat要去 u het uitschakelen en er nicht zich aan sleutelen, maar u tot een erkende installmenter wenden. Eventuale reparations要去 alsijd met originele onderdelen en door erkende vakkui worden uitgevoerd.

. Het veronachtzamen van het bovenstaande kan de veiligheid van het apparaat in gevaar brengen en sluitijdere aansprakelijkheid van de fabrikant uit. Als de boiler lang Niet gebruikt worden we u aan:
- de elektrische voeding los te koppelen of, indien er een speciale schakelaar vór het apparaat is, deze schakelaar op de stand "OFF" te zetten.
- de kranen van het tapwatercircuit zich te draaien.

OPGELET! U dient het apparaat te legen indien het ongebruikt in een vertrek staat waar het möglichk kan vriezen. Deze handeling magECHter uitsluitend door professionele installateurs worden uitgevoerd.

OPGELET! Het warme water dat met een temperatuur vaneer dan 50^ uit de kranen komt kan ernstige verbrandingen verroorzaken. Kinderen, gehandicapten en ouderen lopen de meeste risico's. We raden uDMArom aan een thermostatische mengkraan te monteren op de wateruitgang van het apparaat, d.w.z.de buis waar een rood bandje omheen zit.

Thermische mengkraan verplicht voor solar modellen.

OPGELET! (enkel SOLAR modellen)De gedetecteerde zonne-controller temperatuur (TS.2), in de boiler, mag nicht hoger+zijn dan 80^ fig 15

6.3 Veiligheidsnormen

Voor de betekenis van de symbolen die in de volgende babel worden gebruikt dient u paragraaf 1.1 na te sloan.

Ref.	Waarschuwing	Risico	Symbo ol
1	Voer geen handelingen uit waar bij u het apparaat van zijnplaats要去 halen.	Elektrische schokken door elementen die onder spanning staan.	!
		Lekkage als gevolg van water dat uit losgeraakte leidingen stroomt.	△
2	Laat geen voorwerpen op het apparaat staan.	Persoonlijk letsel door voorwerpen die vallen doordat ze op een trillend voorwerp liggen.	!
		Beschadiging van het apparaat of onderligende voorwerpen door het vallen van het apparaat als gevolg van trillingen.	Δ
3	Niet op het apparaat klimmen.	Persoonlijk letsel door het vallen van apparaat.	!
		Beschadiging van het apparaat of onderligende voorwerpen doordat het apparaat van de muur losraakt.	Δ
4	Voer geen handelingen uit waarbij u het apparaat要去 openen.	Elektrische schokken door elementen die onder spanning staan. Persoonlijk letsel door verbranden met het onderden of wonden door aanwezigheid van scherpe randen ofuitstekende delen.	!
5	Zorg ervoor dat u de elektrische voedingskabel Niet beschadigt.	Elektrische schokken door onceisoleerde kabels die onder spanning staan.	!
6	Klim Niet op instabiele stoelen, krukken, trappen of andere voorwerpen om het apparaat schoon te makeen.	Persoonlijk letsel door vallen of door beklemming (bij een vouwtrap).	!
7	Reinig het apparaat nooit voor u het eerst hebftuitgeschakeld, de stekker eruit heeft gehald of de externe schakelaar op de stand OFF heeft gezet.	Elektrische schokken door elementen die onder spanning staan.	!
8	Gebruik het apparaat Niet voor anderedoeleinden dan voor een normal haishoudelijkgebruik.	Beschadiging van het apparaat door overbelasting. Beschadiging van verkeerd gebrukke onderden.	Δ
9	Laat het apparaat Nietgebruiken door kinderen of onkundige Personen.	Beschadiging van het apparaat door onjuistgebruik.	Δ
10	Gebruik geen insectenverdelgers, oplosmiddelen of agressieve schoonmaakmiddelen om het apparaat te reinigen.	Beschadiging van de plastic onderden of degelakte onderden.	Δ
11	Plaats nooit andere voorwerpen en/of apparatenonder de boiler	Beschadiging door eventuele waterlekkage.	Δ

7. INSTRUCTIES VOOR HET GEBRUK

7.1 Beschrijving van het bedieningspaneel

Referentie afbeelding 14.

A	Knop
B	Vak batterijen (voor de verwanging ervan verwijdert u de lijst)

Het eenvoudige en rationele bedieningspaneel bestaat uit twee toetsen en een centrale knop.

In het bovenste deel toont een DISPLAY de ingestelde temperatuur (set) of de waargenomen temperatuur. Bovendien verschijnt er specifieke informatie zoals de werkingswijze, de storingscodes, de instellenen en de informatie over de staat van het apparaat.

Onder de bedieningen en signaleringen vindt u de SMILE LED, die de werkingsmodus van de verwarming van het water in de warmtepomp of van de elektrische watstand signaleert.

7.2 Het in- en uitschakelen van de boiler

Ontsteking: doe de boiler aan door op de ON/OFF toets te drukken.

Het DISPLAY toont de ingestelde temperatuur "set", de werkingsmodus en het HP symbool en/of het symbool van de waarstand. Deze geven de betreffende werking van de warmtepomp en/of de waarstandeer.

Uitschakelen: schakel de boiler uit door op de ON/OFF toets te drukken. De "SMILE LED" gaat uit, Zoals ook hetlicht van het DISPLAY en de andere signaleringen die waarvoort actief waren. Alleen de tekst "OFF" blijft op het display staan. De corrosiebescheming blijft gegarandeerd en het apparaat za er automatisch voor zorgen dat de temperatuur van het water in het reservoir nooit onder de 5^ za dalen.

7.3 Instellen van de temperatuur

Het instellen van de gewenste temperatuur van het warme water doet u door de knop met de klok mee te draaien of gegen de klok in (de tekst za tijdelijk knipperen).

Om de huidige temperatuur van het water in het reservoir te tonen drukt u de knop in enaaru hem gelijk los. De waarde verschijnt 5 seconden lang, waarna de ingestelde temperatuur wee za verschijnen.

De temperature die kuren worden bereikt in de modus warmtepomp variieren in de fabrieksistellungen van 50^ tot 55^ . M.b.v. het installmentemenu (dat za worden beschreven in paragraaf 7.6) kut u het interval uitbreiden van 40^ tot 62^ . (Opgelet! temperaturen vaneer dan 55^ met de warmtepomp kuren een vermeiderde slijtage van de compressor verooorzaken).

De maximum temperatuur die u kurz bereiken m.b.v. de elektrische weirstand, is 65^ in de fabriekswaarde, en 75^ als u de instelling in het installment菜单 varieert.

7.4 Bedrijfsmodus

Bij een normale werkking kurz u d.m.v. de "mode" toets de werkingsmodus wijzigieren waarmee de boiler de ingestelde temperatuur bereikt. De geselecteerde modus verschijnt in de regel onder de temperatuur. Als de warmtepomp actief is verschijnt het symbool:	HP
Als de elektrische waterrstand actief is verschijnt het symbool:	W

Bedrijfsmodus AUTO: de boiler beslist vanzelf hoe hij de gewenste temperatuur in een zo kort möglich tijdsbestek kan bereiken. De warmtepomp worden op een rationele manier gebruikt en de waarstand worden alleen indien noodzakelijk ingezet. Het maximaal aantal urd dat hieraan kan worden besteed hangt af van de parameter P9 - TIME_W (Zie paragraaf 7.6), die normaalsgewijs op 8uur staat ingesteld. (aanbevolen voor de winter).
- BOOST modus wannesu u deze modus activeert gebruikt de boiler tegelijkkertijd de warmtepomp en de werkstand om de gewenste temperatuur binnen zo kort möglichke tijd te bereiken. Zodra de temperatuur bereikt is zal de boiler weeverschakelen op de AUTO modus.

GREEN modus (kan worden geactiveerd m.b.v. het installment菜单): de boiler sluit de werkking van de waarstand uit, gebruiktuitsluitend de warmtepomp en garandeert zo een maximale energiebesparing! De maximaal bereikbare temperatuur hangt af van de waarde van de parameter P3 (40 - 62^) , zie paragraaf 7.6.
VOYAGE modus (kan worden geactiveerd m.b.v. het installment菜单): Deze modus is ontwikkeld voor periodes waarin de boiler voor langerearend zich not worden gebruikt. U stelt de階段en in waarup u afwezig bent en waarop de boiler uitgeschakeld要去lijven. De boiler zal alleen worden geactiveerd omervoort te zorgen dat er bij uw terugkomst warm water is. De corrosiebeschemming blijft gegarandeerd en het apparaat zaer automatisch voor zorgen dat de temperatuur van het water in het reservoir nooit onder de 5^ za dalen.Druk op de "mode"toets totdat u de VOYAGE modus heeft geselecteerd.Draai aan de knob om het juiste aantal dagen ("days") in te stellen.Druk op de knob om te bevestigen. Op het display verschijnt alleen het overgebleven aantal階段en voordat het apparaat opnieuw wordt ingeschakeld.

7.5 Informati菜单

M.b.v. het informatiemailu sunt u de gevevens aflezen waarmee u het apparaat controleert. Om het menu te zien drukt u 5 seconden lang op de knop.
Draai aan de knop om de parameters L1, L2, L3 ...L14 te selecteren. In de onderstaande regel vindt u de beschrijving van de parameter.
Zodra u de gewenste parameter heeft gezonden drukt u op de parameter om de waarde te bekijken. Om terug te keren maar de selectie van de parameters drukt u nogmaals op de knop of op de “MODE” toets.
Om het informatiemailu te verlaten drukt u op de “mode” toets. (Het apparaat verlaat het menu automatisch nadat het 10 minuten nicht gebruikt is).
Parameter	Naam	Beschrijving parameter
L1	HCHP	In-/uitschakeling werkingsstatus met dal-/piektarief.
L2	TIME_W	Maximum,aantal uren geacepteerde voeding
L3	ANTI_B	In-/uitschakeling antilegionella functie (on/off)
L4	T HP	Maximum ingestelde temperatuur pompgroep
L5	TW1	Afgelezen temperatuur,onde 1 weerstandgroep
L6	TW2	Afgelezen temperatuur,onde 2 weerstandgroep
L7	TW3	Afgelezen temperatuur,onde warmwaterleiding
L8	T AIR	Afgelezen temperatuur,onde luchtingang
L9	TEVAP	Afgelezen temperatuur,onde verdamper
L10	DEFROS	In-/uitschakeling ontdoofunctie (on/off)
L11	HP h	Meter interne parameter 1
L12	HE h	Meter interne parameter 2
L13	SW MB	Software Versie Elektronische kaart “Mainboard”
L14	SW HMI	Software Versie Interface kaart

7.6 Menu voor de installerateur

OPGELET: HET WIJZIGEN VAN DE VOLGENDE PARAMETERS MOET DOOR DESKUNDIG PERSONEEL WORDEN UITGEVOERD.
D.m.v. het installment菜单kt u enkele instellenen van het apparaat wijzigen. Links verschijt het symbool voor het onderhoud. Om het menu te openen drukt u 5 seconden op de knop, loopt u langs de parameters van het menu "L - INFO" totdat u op de tekst "P0 - CODE" komt.	-PO CODE
Zodra u de code heeft ingevoerd (zoals aangegeven in de volgende tabel), draait u aan de knop om de parameters P1, P2, P3... P10 te selecteren.
Zodra u de parameter heeft gewonden die u wenst te wijzigen drukt u op de knop om de waarde ervan te bekijken. Draai daarna aan de knop om de gewenste waarde te selecteren. Om op de selectie van de parameters terug te keren drukt u op de knop om de ingestelde waarde op te sloan. Druk op "mode" (of wacht 10 seconden) als u de afregegelingsmodus wilt verlaten zonder de ingevoerde waarde op te sloan.	-75° T MAX
Om het installment菜单te verlaten drukt u op de "mode" toets. (Het apparaat verlaat het menu automatisch nadat het 10 minutes nicht gebruikt is).

Parameter	Naam	Beschrijving parameter
P0	CODE	Invoeren code voor de toegang tot het installment菜单. Op het display verschijnt het nummer 222. Draai de knop tot aan het nummer 234, druk nogmaals op de knop. Nu heeft u toegang tot het installment菜单.
P1P1	T Max	Regeling van de maximum bereikbare temperatuur (van 65°C tot 75°C). Een hogere temperatuurwaarde zorgt ervoor dat u over een grotere hoeveelheid warm water kunt beschikken.
P2	T Min	Regeling van de minimum bereikbare temperatuur (van 50°C tot 40°C). Een lager ingestelde temperatuur zorgt voor een grotere energiebesparing wanner u een beperkt warmwatergebruik heeft.
P3	T HP	Regeling van de maximum bereikbare temperatuur met de warmtepompgroep (van 50°C tot 62°C). Opgelet! Temperatures van meer dan 55°C met de warmtepomp kunnen een vermeerderde slijtage van de compressor veroorzaken.
P4	GREEN	In-/uitschakeling Green functie (on/off). Zie paragraaf 7.4
P5	ANTI_B	In-/uitschakeling van de Antilegionella functie (on/off). Zie paragraaf 7.7
P6	VOYAGE	In-/uitschakeling Voyage functie (on/off). Zie paragraaf 7.4
P7	DEFROS	In-/uitschakeling ontdooi functie (on/off). Als deze functie worden geactiveerd za de warmtepomp ook functioneren met een toegangslucht met temperaturesen tot -5°C.
P8	HC-HP	In-/uitschakeling werkingsstatus met dal-/piektarief. Zie paragraaf 7.9
P9	TIME_W	Maximum waarde verwarming per dag (van 5hr tot 24hr).
P10	RESET	Reset van alle fabriekswaarden. moet u Niet vergeten P7 op ON te stellen.

7.7 Anti-legionella bescherming (Functie activeerbaar d.m.v. het installment菜单)

Als deze functie geactiveerd iskest u,op geheel automatische wijze, de functie anti-legionella bescherming uitvoeren. Een keer per maand wordt het water op een temperatuur van 65^ gebracht voor een maximumijd van 15 minuten. Dit is voldoende om de vorming van bacterien in het reservoir en de buizen te gaan (dit indien in dezeperiode het water Niet minstens eenmaal op T > 57^ voor minstens 15 minuten is gebracht). De eerste verwarmingscylclus vindt 3 dagen vanaf de activering van de functie plaats. Het water op deze temperatuur kan verbrandingen verroorzaken, waarom raden wij u aan een thermostatische mengkraan te gebruiken.

7.8 Fabrieksinstellungen

Het apparaat krijgt in de fabriek een bepaalde configuratie toegewezen waardoor enkele bedrijfsmodussen, functies of Waarden reeds+zijn ingesteld, volgens hetgeen worden aangegeven in de volgende tabel.

	Parameter	Fabrieksinstelling
	AUTO MODUS	INGESCHAKELD
	BOOST MODUS	INGESCHAKELD
	INGESTELDE TEMPERATUUR	55°C
P1	MAX. IN TE STELLEN TEMPERATUUR MET WEERSTAND	65°C
P2	MINIMALE IN TE STELLEN TEMPERATUUR	50°C
P3	MAX. IN TE STELLEN TEMPERATUUR MET WARMTEPOMP	55°C
P4	GREEN MODUS	UITGESCHAKELD
P5	ANTILEGIONELLA	UITGESCHAKELD
P6	VOYAGE MODUS	UITGESCHAKELD
P7	DEFROST (activering ontdooien actief)	INGESCHAKELD
P8	HC-HP (werking met dal-/piektarief)	UITGESCHAKELD
P9	TIME_W (aantal uren geaccepterde voeding)	8h

7.9 Werking met twee verschillende tijdstarieven

Om te konnen werken in installaties die beschikken over twee verschillende tijdstarieven za de contrologica het gemiddelde aantal uren per dag berekenen waarin de elektrische stroom beschikkaar is gegen het goedkopere tarief (HC).

Een automatische waameemfunctie zorgt ervoor dat het product de ingestelde temperatuur bereikt in het (beperkte) tijdsbestek waarin het goedkope tarief geldt. Het maximale aantal uren worden aangegeven door de parameter P9 TIME_W. Bij de eerste ontsteking (of na een uitschakeling van de hardware) is de defaultwaarde 8uur.

7.10 Antivriesfunctie

In ieder geval zal, wonneer het apparaat onder spanning staat, en de temperatuur van het water in het reservoir onder de 5^ daalt, automatisch de waterd worden geactiveerd (1000W) om het water tot op 16^ te verwarmen.

Als de GREEN modus is ingesteld za het apparaat deze handled uitvoeren m.b.v. de warmtepomp.

7.11 Storingen

Op het moment dat zich een defect voordoet schakelt het apparaat over maar een storingsstatus. Het display begint te knipperen en toont een storingscode. De boiler zal warm water blijven produceren mits de storing slechtsën van de twee verwarmingsgroepen betreft, en zal de warmtepomp of de onderstand lately werken.

Als de storing de warmtepomp betreft verschijnt op het scherm het knipperende symbol "HP". Als de storing de waarstand betreft zal het symbol van de waarstand gaan knipperen. Als de storing beiden betreft zullen ze beiden gaan knipperen.

Storings code	Oorzaak	Werking werkstand	Werking warmtepomp	Wat te doein
E1	Verwarming zonder water in het reservoir	OFF	OFF	Controler de oorzaken van de afwezigheid van het water (lekkages, hydraulische aansluitingen, enz.)
E2	Te hoge temperatuur van het water in het reservoir	OFF	ON	Schakel het apparaat eerst uit en dan weeer aan. Als de storing blijft aanhouden schakelt u de servicedienst in
E3	Storing verwarming met werkstand	OFF	ON	Controler de correcte werking van de werkstand
E4	Storing sonde werkstand zone	OFF	ON	Controler of vergang eventuele de sonde werkstand zone
E5	Waarneming van een te groot temperatuursverschilussen de sondes werkstand zone	OFF	ON	Controler of vergang eventuele de sondes
H1	Overmatige druk in het koelcircuit, of storing afliezen pressostaat	ON	OFF	Probeer het apparaat te herstarten. Als de storing blijft aanhouden schakelt u de servicedienst in
H2	Storing ventilator	ON	OFF	Controler de werking of vergang eventuele de heet gas klep. Controler of de ventilator nicht defct is. Controler of de verdamper, de kanalen of de roovers proper+zijn
H3	Storing compressor	ON	OFF	Controler de werking van de compressor en/of controler of er geen lekkages van het koelgas+zijn
H4	Verdamper verstopt	ON	OFF	Controler of de verdamper, de de kanalen of de roosterproper+zijn
H6	Storing luchtsonde	ON	OFF	Controler de correcte aansluiting en plaatsing en vergang eventuele de sonde
H7	Storing sonde verdamper	ON	OFF	Controler de correcte aansluiting en plaatsing en vergang eventuele de sonde
H8	Storing sonde warmwaterleiding	ON	OFF	Controler de correcte aansluiting en plaatsing en vergang eventuele de sonde
H9	Storing ontdooien actief	ON	OFF	Controler de werking of vergang eventuele de heet gas klep. Controler of de ventilator nicht defct is. Controler of de verdamper, de kanalen of de roovers proper+zijn
F1	Storing elektronische kaart	OFF	OFF	Probeer het apparaat eerst uit en daama weein te schakelen. Controler eventuele de werking van de kaarten
F2	Te hoog aantal ON/OFF (RESET)	ON	ON	Schakel tijdelijk het product en de batterijen uit
F3	Geen communicatieussen elektronische kaart en interface	ON	ON	Probeer het apparaat eerst uit en daama weein te schakelen. Controler eventuele de werking van de kaarten of vergang.Deze
F4	Reservoir leeg (EMPTY) circuit anode met stroomoproduksystem open	ON	ON	Controler de aanwezigheid van water in het reservoir, controler of vergang eventuele de anode met stroomoproduksystem
F5	Circuit anode met stroomoproduksystem in kortsluiting	ON	ON	Controler of vergang eventuele de anode met stroomoproduksystem

8. ONDERHOUD

8.1 Normaal onderhoud t.b.v. de gebruiker

We raden u aan het apparaat om te spoelen na elk normalaal of bijzonder onderhoud.

Het overdrukmechanisme moet geregold ingeschakeld worden om te controlleren of het Niet geblokkeerd is, en om eventuele kalkafzettingen te verwijderen.

Controleer of de buis voor de condensafvoer Niet verstopt is.

Verifier de roosters en de luchtkanalen en reinig indien nodig.

De batterijen dienen elke 2aar te worden verrangen of in geval van verlies. ControllerDat de oude batterijen correct
worden weggegoid en dat ze alleen worden verrangen door 3 oplaadbare AA batterijen van minimum 2100 mAh.
ControllerDat de polen worden gespecteerd zoals aangegeven in het batterijenvakje. Het batterijenvakje bevindt
zich onder de lijst, rechts van de interface. Zie afbeelding 16.

Het apparaat moet worden getrokken wanner u de batterijen te verwijderen.

8.2 Verwijdering van de boiler

Het apparaat bevat koelgas van het type R134a, wat Niet in de atmosefer mag geraken. Een definitieve uitschakeling van de boiler要去aarom door een bevoegde installment wordenuitgevoerd.

Dit product is conform aan de EU Richtlijn 2002/96/EC.

Het symbol van de "afvalemmer met een kruis" op het typepaatje van het apparaat betekent dat het product aan het einde van zich levenscylclus Niet met het gewone huisvuil mag worden meegegeven. Het要去 geschaden worden ingezameld in

een speciale vuilstorplaats voor elektrische en elektronische apparatuur of worden ingereuld bij de verkoper tijdens de aanschaft van een nuew, soortgelijk apparaat. De gebruiker is verwantwoerdelijk voor het apart lately inzamelen van het apparaat aan het einde van zich levendsduur. De juiste inzameling van het apparaat dat Niet meer worden gebruikt, teneinde het te recyclen, te behandelen en het op een milieuvriendelijk wijze witervietigden zorgt er mede voor dat er geen möglichn negatieve effecten worden gesproduederd op het milieu en de volksgezondheid en helpt de materialien waaruit het product is vervaardigd te hergebruiken. Voormeer informatie betreffende de beschikkare verzamelmogelijkheden dient u zich te wenden tot de gemeentelijke reinigingsdienst of tot de verkoper van het product.

Het apparaat beschikt over oplaadbare batterijen. Deze要去en worden verwijderd vór u het apparaat wegdoet en in de speciale holders worden geplaatst. De batterijen bevinden zich onder de lijst van de interface.

Dear Customer:
