GEBRUIKSAANWIJZING BOITIER EXTERNE USB 2.0 HI-SPEED #F5U209FR BELKIN

Gebruikershandleiding voor houder voor

extern Hi-Speed USB 2.0-station

Alojamento deinstitutional external USB 2.0

Inleiding 1
Systeemvereisten 2
De stationhouser monteren 3
Het stuurprogramma installeren 8
Het USB-station veilig verwiederen 10
Een extern USB 2.0-station formatteren 11
Informatie 16

Ne

P74080-em-F5U209-man_9-02.qxd 9/19/02 3:06 PM Page 20

INLEIDING

De houder voor externe High-Speed USB 2.0-stations (het Exterme station) is een draagbaar compact opslagstation waar een High-Speed interface van het type USB 2.0 (Universal Serial Bus 2.0) is ingebouwd. Het Exterme station biedt een snelle en makkelijke manier om uw computer van meer opslagruimte te voorzien. De plug-and-play-functie biedt u veel gemak als u wel eens met de computer onderweg bent. U kunt het Exterme station makkelijk via de USB-interface op uw computer aansluiten en het is zichs möglichk de verbinding met de computer aan te brengen en los te koppelen terwijl de computer actief is.

Opmerking: als u de High-Speed USB 2.0-modus (480Mbps) wilt inschaken, dient uw computer te zich utigerust met ingebouwde USB 2.0-poorten of een USB 2.0-hostadapterkaart.

Ne

SYSTEMVEREISTEN

Hardware

Notebook- en desktop-computers met USB 1.0- of USB 2.0-poort

Besturingsystem

Windows® 98 SE, Me, 2000, of XP

DE STATIONHOUDER MONTEREN

1. Verwijder de top van het Externe station.

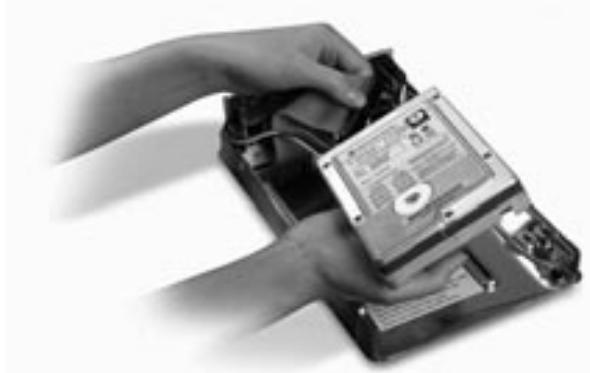

2. Als u een vaste schijf van 3,5-inch installeert, dient u ervoor te zorgen dat deze schijf als 'Master' is ingesteld (zie de informatie over jumperinstelingen die boven op de vaste schijf worden vermeld). Sluit verrolgens de 34-punts lintkabel en de 4-punts stroomkabels aan.

Ne

1. Als u een cd-station of een cd-rw-station aansluit, dient u ervoor te zorgen dat het station op 'Master' is ingesteld. Sluit verzolgens de 34-punts lintkabel, de 4-punts stroomkabel en de 4-punts audiokabel aan.
2. Kies de set montagegaatjes die overeenkommt met het station dat u wilt gebruiken en gebruik minimaal 4 van de meegeleverde montageschroeven om het station te monteren.

DE STATIONHOUDER MONTEREN

Opmerking: bij uw externe High-Speed stationhouserkit worden vier schroeven met een fjine schroefdraad en vier schroeven met een grove schroefdraad meegeleverd. Zorg ervoor dat u de schroeven gebruikt die bij de montagegaatjes van uw station passen. Probeer in geen geval een schroef met een grove schroefdraad in een montagegaatje met een fjine schroefdraad te wringen.

1. Plaats de bovenste dekplaat谈起 en zorg ervoor dat deze is uitgelijnd met de onderste dekplaat.

DE STATIONHOUDER MONTEREN

1. Haak de eerste zijrail vast rond de voorrand van het Externe station en druk de rail vast in de zes rechthoekige montagegaten aan de zijkant.

1. Als u een vaste schijf monteert, is het essentieel dat u ook het Voorpaneel installeert. Plaats de uitsteeksels aan de ene kant van het Voorpaneel in de montagegaatjes in de geinstalleerde zijrail.

Ne

DE STATIONHOUDER MONTEREN

1. Plaats de montage-uitsteeksels aan de vrijje Kant van het voorpaneel in de tweeede zijrail en haak de zijrail vast aan de voorkant van het Externe station.

1. Voltooi de montage door de rail vast te drukken in de zes rechthoekige montagegaatjes aan de zich Kant van het Externe station.

Belangrijke opmerking: als u Windows 98 of 98 SE gebruikt, moet u het Externe station IN GEEN GEVAL op de computer aansluiten voordat het stuurprogramma is geinstalleerd.

DE STATIONHOUDER MONTEREN

1. Steek het vierkante verbindingsstuk van de USB-kabel in de USB-poort aan dechterkant van het Externe station.
2. Sluit het rechthoekige verbindingstuk van de USB-kabel aan op een High-Speed USB 2.0-poort op de computer of op een High-Speed USB 2.0-hub. U(Int)knt de kabel desgewenst ook aansluten op een full-speed USB 1.1-poort op de computer of een full-speed USB 1.1-hub.

Opmerking: wonneer u het externe station aansluit op een full-speed USB 1.1-station, heb u een maximale USB-bandbreedte van 12 Mbps.

Ne

1. Sluit de stroomkabel aan de ene kant aan op de stroomconnector op het Achterpaneel van het Externe station en aan de andere kant op een wandstopcontact.
2. Schakel het station in.
3. Ga verd er met de sectie over het installereren van het stuurprogramma.

HET STUURPROGRAMMA INSTALLEREN

Windows 98 SE

1. Plaats de installation-cd in het cd-rom-station.
2. Open de installment-cd.
3. Voer het programme TPPINST.EXE UIT om de stuurprogramma's voor het externe USB 2.0-statione installeren.
4. Er worden een installmentievenster weergegeven.
   Klik op Volgende.
5. Kies Voltooien en klik op Volgende.
6. U kunt het Externe station nu op de computer aansluiten.
7. Windows detecteert nu een USB-opslagadapter. De installment van de vereiste apparaatstuurprogramma's worden voltoid.
8. Als uw/Newe station al van partities is voorzien, worden deze nu als verwisselijk schijfstation weergegeven in het venster Deze computer.

Opmerking: als de optie voor een verwijderbaar schijfstation Niet is geseleeteerd in het venster Instellenen van Apparaatbeheer, worden het neue station als een standard vast station van Windows weergegeven.

HET STUURPROGRAMMA INSTALLEREN

Opmerking: als het neue station Niet in Deze computer worden weergegeven, moet u het station waarschijnlijk eerst van partities voorzien en formatteren. Zie de sectie 'Een extern USB 2.0-station formatteren' voor meer informatie over het Voorbereiden van een vaste schijf met USB 2.0-aansluiting.

In de taalk Balk worden een groen pictogram 'Hardware ontkoppelen of uitwerpen' weergegeven.

Windows Me/2000/XP

1. Als u het Externe station voor het eerst op de computer aansluit, detecteert Windows een USB 2.0-opslagapparaat. Vervolg声道 het stuurprogramma voor USB-opslagapparaten geinstalleerd dat in Windows is ingebouwd.
2. Het neue station worden nu als USB-station in het venster Deze computer weergegeven.

Opmerking: als het neue station Niet in Deze computer worden weergegeven,要去 u het station waarschijnlijk eerst van partities voorzien en formatteren. Zie de sectie 'Een extern USB 2.0-station van partities voorzien' voor meer informatieve over het Voorbereiden van een vaste schijf met USB 2.0-aansluiting.

Ne

HET USB-STATION VEILIG UIT WINDOWS VERWIJDEREN

Windows 98

1. Klik in de taakbalk op het groene pictogram Hardware ontkoppelen ofuitwerpen en selecteer het apparaat dat u wilt verwijdenen.
2. Wanner het systeme de melding 'U kut dit apparaat nu veilig verwijderen' weergeeft, kut u de USB-kabeluit de USB-poort van de computer verwijderen.

Windows Me/2000/XP

1. Dubbelklik op het pictogram 'Hardware ontkoppelen ofuitwerpen' in de taakbalk.
2. Selecteer USB-apparaat voor massaopslag en klikervoigens op Stoppen.
3. Selecteer het externe USB 2.0-station dat u wilt loskoppelen en klik opnieuw op Stoppen.
4. Wanner het systeme de melding 'U kut dit apparaat nu veilig verwijderen' weergeeft, kut u de USB-kabeluit de USB-poort van de computer verwijderen.

EEN EXTERN USB 2.0-STATION FORMATTEREN

Formatteren onder Windows 98/Me

1. Start de computer op en start het Windowsbesturingsystem.
2. Sluit het Externe station aan.

Er zijn twee manieren waarop u een vaste schijf met USB
2.0-aansluiting kunt partitioneren en formatteren.

Via het Configuratieschem

1. Kies achtereenvolgens Start en Instellenen.
2. Kies Configurationschem.
3. Dubbelklik op Systeem en klik verzolgens op Apparaatbeheer.
4. Het volgende scherm worden weergegeben.

Ne

EEN EXTERN USB 2.0-STATION FORMATTEREN

1. Selecteer Schijffstations. De{nieuwe vast schijf wordt in de lijst met vaste schijven weergegeven (in dit geval als Toshiba 1924FVC).
2. Dubbelklik op het item dat uw vaste schijf aanduidt. Kies Instellingen. Het volgende scherm worden weergegeven.

1. Zorg ervoor dat de selectievakjes Verbinding verbeken, Synchronisatie van gegevensoverdracht, Verwisselbaar en Interrupt 13-eenheid+zijn ingeschakeld. Nadat u deze wijzigingen hebt aangebracht,要去 de computer opnieuw worden gestart.
2. Zodra Windows opnieuw is gestart, worden in het venster Deze computer een pictogram Verwisselbaar schijfstation weergegeven.
3. Klik met de rechtstermuisknop op Verwisselbaar schijfstation en selecteer Formatteren in deervoVGkeuzelijst.
4. Het verwisselbare vaste-schijfstation is nu maar voor gebruik.

Opmerking: als u deze methode gebruikt om de verwisselbare vaste schijf te formatteren, resulteert dit in een enkele partitie die alle beschikbare ruimte op de vaste schijf benut.

EEN EXTERN USB 2.0-STATION FORMATTEREN

DOS-methode (alleen aanbevolen voor geavanceerde gebruikers)

1. Kies achtereenvolgens Start en Programma's. Selecteer MSDOS.
2. Typ FDISK bij de DOS-prompt en druk op Enter.

Opmerking: als het hulpprogramma FDISK wordenbeeindigd zonder dat er een foulmeling worden weergegeven, dient u MS-DOS af te sluiten. Ontkoppel het Externe station vanuit Windows en start de computer opnieuw op. Zodra Windows opnieuw is gestart, dient u het Externe station opnieuw aan te sluiten. Ga verrolgens terug maar Stap 1.

Ne

1. Beantwoord de volgende vraag in het openingsschemm van FDISK: 'Wilt u ondersteuning voor groe schijven inschakenen?' Typ 'J' als u partities wilt make die groter+zijn dan 2GB. Typ 'N' als u partities wilt make die kleiner+zijn dan 2GB.
2. Het optieschem van FDISK worden weergegeven. Selecteer optie 5: 'Het huidige station van de vaste schijf wijzigen.' Selecteer het neue station in de lijst met beschikbare stations.
3. Typ het stationsnummer dat aan uw Externe station is toegewezen in het scherm 'Het huidige station van de vaste schijf wijzigen'.

EEN EXTERN USB 2.0-STATION FORMATTEREN

BELANGRIJK

Zorg ervoor dat u optie 5 selekteert en wijzig de huidige vaste schijf van 'station 1' in het schijfnummer dat aan het Externe station is toegewezen. Als de computer maar een intern schijfstation haeft, worden het neue Externe station als Station 2 geidentificerd. Als de computer twee interne schijfstations bevat, worden het neue Externe station als Station 3 geidentificerd (enzovoorts). Als u deze stap Niet zorgvuldig uitvoert, kan dit tot degvolg hebben dat alle gegevens op de primaire vaste schijf worden verwijderd.

1. In de volgende stappen moet u opgeven of u een partitie wilt make, die gelijk is aan de maximale capacititeit van de externe vaste schijf, of Meerdere partities.
2. Nadat u de vaste schijf in partities hebt onderverdeeld, dient u FDISK af te sluiten en Windows opnieuw te starten. Nieuwe stations die door het partitioneren van de vaste schijf zich ontstaan,要去en nu met het formatteringsprogramma van Windows worden geformatteerd.

Partitie onder Windows 2000/XP

1. Als u de vaste schijf met USB 2.0-aansluiting onder Windows 2000 in partities wilt onderverdelen, dient u het Externe station aan te sluiten. Kieservoigens Start, Instellenen en Configuratieschem. Dubbelklik op het pictogram Systeembheer en dubbelklikervoigens op het pictogram Computerbeheer. U ziet nu hetzelfde scherm als op de volgende pagina worden weergegeven.

Opmerking: klik in Windows XP achtereenvolgens op Start, Configuratieschem, Prestaties en onderhoud, Systeembeheer en Computerbeheer.

EEN EXTERN USB 2.0-STATION FORMATTEREN

Opmerking: als u het configuratieschem in de klassieke modus weergeeft,(Intu onmiddelijk doorgaan aan Systemebeheer.

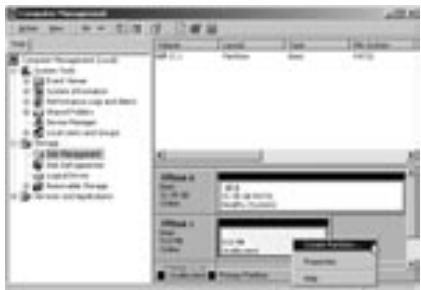

1. Klik op Schijfbeheer. Alle aangesloten schijfstations worden in de rechtderonderhoek van het venster Computerbeheer weergegeven. In dit venster vindt u ook informatie over de status van elk schijfstation. Klik met de rechttermuisknop op de statusbalk van uw nieuwe externe schijfstation om partities te make of verwijderen en/of een bestaande partitie te formatteren.

Ne

Opmerking: wannier u een neue partitie maakt, worden de Wizard Nieuwe partitie weergegeven, die u door de setup leidt. Hiermee worden ook het station voor u geformatteerd.

1. Zodra de schijfpartities en het formatteren voltooid zijn, is het neue Externe station maar voor gebruik.

INFORMATIE

FCC-verklaring

VERKLARING VAN CONFORMITEIT MET DE REGELS VAN DE FCC VOOR ELEKTROMAGNETISCHE COMPATIBILITEIT

Wij, Belkin Corporation, 501 West Walnut Street, Compton, CA 90220, verklaren de exclusieve verantwoordelijkheid te dragen dat het product FSU209 waarop deze verzreilanding betrekking heb:

F5U209

voldoet aan deel 15 van de FCC-regels. De werkking is onderworpen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadellijke interferente veroorzaken en (2) dit apparaat要去el ontvangen interferente accepteren, waaronder interferente die ongewenste werkung veroorzaakt.

Verklaring van conformiteit CE

Wij, Belkin Corporation, verklen de exclusive verveerdeordelijkheid te dragen dat de bovengeinoemde F5U209, waarop verzleiing van toepassing is, voldoet aan Generic Emissions Standard EN55022 1998 en Generic Immunity Standard EN55024 1998, LVD61000-2-3 en LVD61000-3-3.

Beperkte garantie voor de levensduur op producten van Belkin Corporation

Belkin Corporation garandeert dat dit productijdens de levendsduur geen gebreken vertoont wa battreft materiaal en vaksmaph. Wanneer een defect worden geconstaaterd, za Belkinaar eigene keuze het product reparenen of kosteelos verrangen, op voorwaarde dat het productijdens de garantieperiode wordert geterouteerd, met vooruitbetaale vervoerskosten, aan de officièle Belkin-dealer bij wie u het product hebgetocht. Overlegging van het aankoopbewjs kan noodzakelijk zich.

Deze garantie is niet van toepassing als het product is beschadigd als gevolg van een enguluk, misbruin, verkeerd gebruik of verkeerde toepassing; als het product zonder schrittelflijke toestemming van Belkin is gewijzig, od als een seriENUMmer dat door Belzin is angebracht, is verwijderd of oneblaaar is gemaakt.

DE GARANTIE EN VERHAALSMOGELIKHEDEDEN DIE HIERVoor ZUN UITEENGEZET SUITEEN ENIGRE ANDERE GARANTIE OF VERHAALSMOGELIKHEDEDEN UIT, MONDENG INUCH SCHRIFTELLUK, UUTFRUKKELUK NOCH IMPLICIET. BELKIN WJUST UUTFRUKKELUK ELKE EN ALLE IMPLICIETE ANSPRAKELIJKHEID OF GARANTIE AF, WAARONDER, ZONDER ENIGE BEPERKING, GARANTIES BETREFFFEDE DE VEKOOPBAARHEID OF GESCHIKTVE HOOF ER N EBEPAALDE TOPEASSING.

Geen enkele dealer, vertegenwoordiger of werknehmer van Belkin is bevoegt tot wijziging, uitbreiding of aanvulling van每次都 garantie.

BELKIN IS NOT VERANTWOORDELIJK VOOR SPECIALE, INCIDENTELE OF VOORTVLOEIENTE
SECHADE DIE HET RESULTAAT IS VAN SCHENDING VAN DE GARANTIE, OF ONDER ENIG ANDER
WETTELUJK STELSEL, DAARONDER MEDE BEGREPEN KAAN MITI NERT BEPERK TOT, WINSTDERVING,
BEDRUISONDERBREKING, GOODWILL, SCHADE AAN OF HET HERPROGRAMMEREN VAN OF
REPRODUCEREN VAN PROGRAMMA'S OF GEGEVENS DIE ZIJN OPGESLAGEN IN OF ZIJN
GBRUIKT MET BELKIN-PRODUCTEN.

BELKIN

belkin.com

Belkin Corporation

1119 PH Schiphol-Rijk · Nederland

Tel: [phone]

Fax: [phone]

Belkin Components Ltd.

7 Bowen Crescent • West Gosford

NSW 2250 • Australie

Tel: [phone]

Fax: [phone]

Belkin Tech Support

V.S.: 310.898.1100 toestel 2263

800.223.5546 toestel 2263

Europa: 0080022355460

Australie: 1800 666 040
