GEBRUIKSAANWIJZING ADAPTATEUR USB BLUETOOTH #F8T008FR BELKIN

Verbind uw randapparatuur en computers met elkaar, zonder kabels

Verbind uw randapparatuur en computers met elkaar, zonder kabels

Handleiding

Bluetooth

NL

Inhoud

Inleiding 2
Productkenmerken 3
Systemvereisten 4
Inhoud van de verpakking 5
Technische gegevens USB-adapter 6
Ondersteunde profielen 7
Software-installatie 9
Hardware-installatie 14
Wizard voor de eerste configuratie 17
Software deinstalleren 20
Verklarende wordenlijst 21
Informatie 23

Hartelijk dank voor het aanschaffen van de Bluetooth USB-adapter (de USB-adapter) van Belkin. Met behulp van de draadloze Bluetooth-technologie waarme de USBadapter is uitgerust,(Intu uw desktop-pc of notebook met USB-aansluiting op een efficiente manier latent communiceren met andere USB-apparaten - zonder fysieke connectoren en kabels.

Neem een pau minuten de tijd om vertrouwd te raken met een aantal begrippen die in deze handleiding gebruikt worden, voordat u uw nieuwe USB-adapter installeert en in gebruik neemt. Op pagina 21 van deze handleiding vindt u een beknopte verklarende wordenlijst.

De USB-adapter voldoet aan Bluetooth-standardaard versie 1.2 en heeft de volgende kenmerken:

• Compatible met apparaten die voldoen aan Bluetooth-specificatie v1.2.
• USB-busvoeding: Externe voeding is nicht nodig
• Geschikt voor Microsoft® Windows® 98 SE, Me, 2000 en XP
• Compatible met Mac® OS X v10.3 en hoger*
• Actieradius van maximaal 10 meter (F8T009) of 100 meter (F8T008)**
• "Point-to-multipoint"-verbindingen
• Ondersteunt dataoverdracht met snugheden tot 723/57.6 Kbps
• Ingebouwde beveiliging: encryptie en authenticatie tot 128 bit
• Compatible met desktop- en notebookcomputers met een USB-aansluiting

*Stuurprogramma en software voor Mac OS X worden geleverd door Apple®.

**Het bereik is afhankelijk van de omgeving, het aantal gebruikers en het gebruik van andere draadloze apparaten in de directe nabijheid.

Vereisten voor de pc

• Met een pc compatibile computer, processorsnelheden van 200 MHz en hoger
• Geheugen: 64 MB ofeer, 128 MB wordtaanbevolen
• Een vrij USB-poort, USB 1.1-standard
• Windows® 98 SE, Me, 2000 en XP

Vereisten voor Mac®-computer

• Een vrij USB-poort, USB 1.1-standard
  Mac OS X v10.3 en hoger*

*Stuurprogramma en software voor Mac OS X worden geleverd door Apple®.

Inhoud van de Verpakking

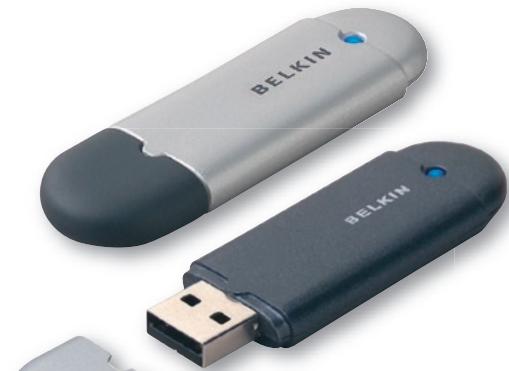

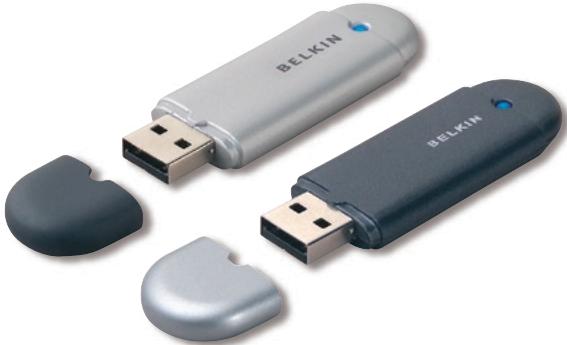

• Bluetooth USB-adapter
• Cd-ROM met installationsoftware en documentationatie
• Handleiding
• Beknopte installment handleiding
• Registatiekaart

Raadpleeg de softwarehandleiding op de cd-rom voor een volledige uitleg van de Bluetooth-software van Belkin.

Technische Gegevens USB - Adapter

Bluetooth-compliantie:Versie 1.2

Fysieke interface: Voldoet aan USB UHCI/OHCI 1.2

Werkfrequenie: 2,4 tot 2,4835GHz

Uitgangsvermogen: (F8T008) 4~20 dBm, Klasse I (F8T009) -6~4 dBm, Klasse II

Gevoeligheid: <0,1% BER bij -80 dBm

Datasnelheid: 723/57.6Kbps

Stroomverbruik: (F8T008) Tx: 150mA, Rx 80mA (F8T009) Tx: 65mA, Rx 45mA

Actieradius: (F8T008) een straal
van 100 meter binnenshuis
(F8T009) een straal
van 100 meter binnenshuis

Netwerktopologie: Point-to-multipoint

Pakketondersteuning: 1/3/5-slots pakket

Frequeniestabiliteit: +/- 10PPM

Led-signaallampje: Voeding ingeschakeld
Dataverkeer

Type antenna: Geintegreerd, 0 + / - 1 dbi

Afmetingen: 58 mm (l) x 18 mm (b) x 8 mm (h)

Bedrijfstemperatuar: 0 tot 70^

Bewaartemperatuur: -30 tot 80^

Vochtigheidsgraad: 5-90% (niet-condenserend)

Voeding: 5,0 V gelijkstroom

Nominale spanning: 100mA

Certificering: FCC, CE, ICES, C-Tick, BQB, WHQL voor XP

Garantie: Levenslange fabrieksgarantie

Ondersteunde talen: Engels, Duits, Japans, Spaans, Frans

Er worden een voorbehoud gemaakt voor wijzigingen in deze informatie.

De Diensten die uw USB-adapter ondersteunt, heten 'profielen'. De beschikbare profielen zijn:

• Generic Access (zeer algemeen profiel voor als geen van de andere profielen het doen)
  Service Discovery
  Personal Area Network
• Hardcopy Cable Replacement (voor het gebruik van Bluetooth-printers)
• Serial Port (simuleert een seriële poortverbinding:tussen twee stations)
• LAN Access (simuleert een Ethernet-netwerkverbinding)

• Dial-Up Networking (simuleert een externe toegangsverbinding zoals u gebrukt bij uittbellen met een modem)

• Generic Object Exchange (algemeen objectuitwisselingsprofiel)

• Object Push (om objecten ongevraagd maar een ander station toe te{kunnen stuwen)
• File Transfer (specifiek profiel voor het overdragen van bestanden)
• Synchronization (synchronisatieprofiel)
• Faxprofiel
  Human Interface Device (gebruikersinterface)
• Headset
  Audio-gateway

Uw USB-adapter maakt het volgende möglich - zonder kabels:

Bestanden verzenden
- Toegang tot dial-up-networkk
- Verbinding makes met lokale netwerken (Local Area Networks)
ActiveSync®-sessionsUITvoeren
- Verbinding makes met seriële poorten

• PIM-data uitwissenelen
• Visitekaartjes verzenden en ontvangen
• Verbinding makes met muizen en toetsenborden
• Printen

De hoofdfuncties van de Bluetooth-omgeving zijn ondermeer:

Device Discovery
Service Discovery
- Het tot stand brengen van verbindingen met externe apparaten (op afstand)

Software-installatie onder Windows 98 SE, Me, 2000 en XP

Ga als volgt te werk om de software voor de USB-adapter te installeren:

Let op: De installmentatieprocedure voor Windows XP kan op sommige onderdelen afwijken van die voor Windows 98 SE, Me en 2000.

Let op: Steek de USB-adapter Niet in de USB-poort voordat u de software hebt

geinstalleerd.

1. Plaats de cd-rom met installationsoftware in het optische station van de pc.

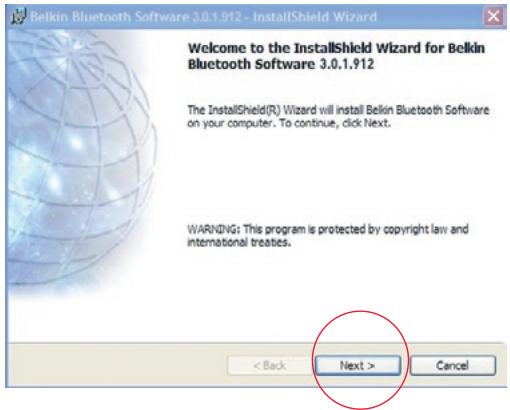

2. Het "Software InstallShield Wizard"-venster verschijnt. Klik op "Next" (Volgende) om de installmentprocedure te starten.

Ondersteundeprofielen

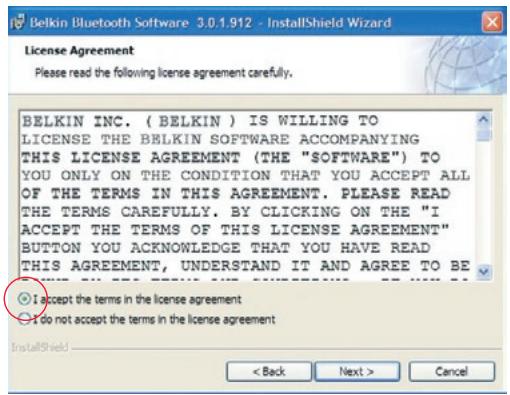

1. Kies "I accept the terms in the license agreement" (Ik accepteer de voorwaarden van de licentieovereenkomst) als u akkoord gaat met de voorwaarden. Klik op "Next" (Volgende) om verder te gaan.

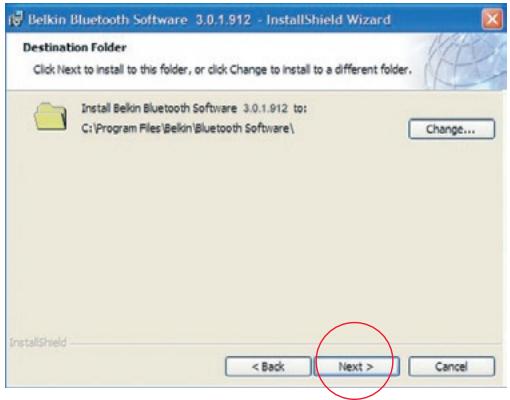

1. Geef aan op welke lokatie de software en het stuurprogramma op uw hardeschijf要去en worden geinstalleerd. Wij adviseren u de software te installereren in de standarddirectory "C:\ProgramFiles\ belkin\Bluetooth\ Software". Klik op "Next" (Volgende) om verdert te gaan.

Ondersteundeprofielen

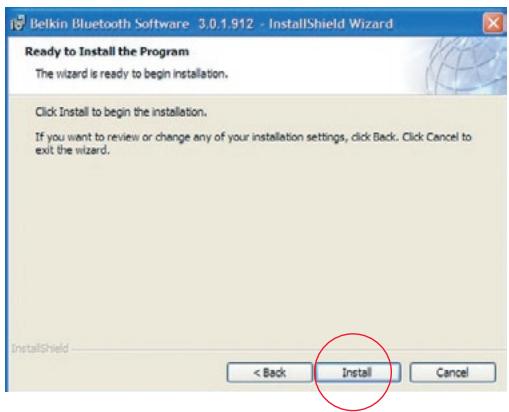

1. Bevestig dat de software voor het apparaat�klaar is voor installmenten klik op "Install" (Installeren).

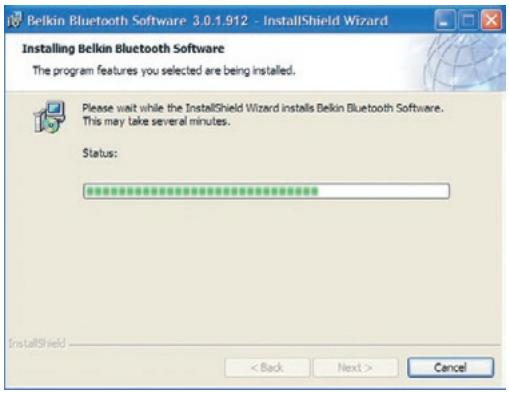

1. De InstallShield Wizard begint met het installereren van de Bluetooth-software van Belkin. De installmentie kan enkele minutes duren.

1. Tijdens het installmentieproces kan het gebeuren dat u gezvraagd worden uw USBadapter aan te sluiten. Als uw USB-adapter op dat moment Niet is aangesloten op uw computer, steek hem dan in een vrij USB 1.1-poort van uw desktop- of notebookcomputer en klik op "OK" om verder te gaan. Klik op "Cancel" (Annuleren) om verder te gaan met installereren, zonder dat het Bluetooth-apparaat is aangesloten. Raadpleeg het hoofdstuk "Hardware-installatie" in deze handleiding voor instructies voor het installereren van hardware.

Let op: Als u op een geveven moment tijdens de installmentie een "Device Signature Notice" (Melding apparaathandtekening) ontvangt, klik dan op "Yes" (Ja) of "OK" om verder te.gaan met installereren.

Ondersteundeprofielen

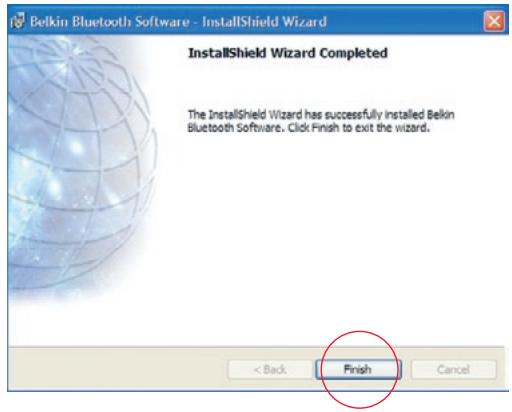

1. Bevestig dat de software-installatie voltooid is; klik "Finish" (Voltooien) en start uw system opnieuw op wanner dat van u gezvraagd worden.

Hardware-installatie onder Windows 98 SE, Me, 2000 en XP

Voer de onderstaande instructiesuit om uw USB-adapter op uw pc aan te sluiten.

Let op: Uw USB-adapter is gevoelig voor statische elektriciteit. Deze kan de gevoelige elektrische componenten van de adapter beschaden. Om uw apparaat te beschermen, moet u.altijd eerst het metalen chassis van uw computer aanraken voordat u de USB-adapter in de hand neemt. Hierdoor wordt eventuale elektrostatiche lading geaard. Raak de metalen connector Niet aan wanner u de USB-adapter in de hand neemt. Bij

droog wee of als u op vloeren met vast tapijt loopt kan uw lichaam een elektrostatice lading krijgen.

1. Sluit de USB-adapter recktstreeks aan op een vrij USB-A-connector van uw desktop of notebookcomputer. U要去 nu de melding krijgen dat uw systeme een nieuw USBapparaat heeft gezonden.

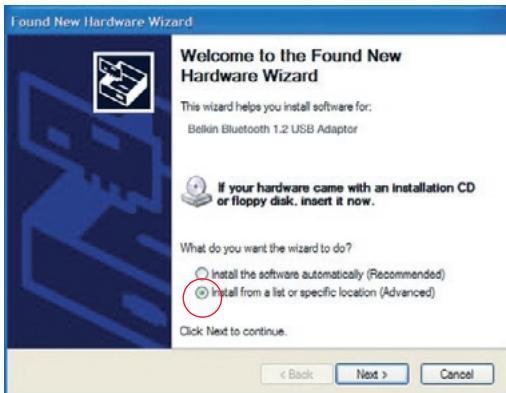

2. Kies "Install from a list or specific location" (Installeren vanaf een lijst of specifieke lokatie); en klik "Next" (Volgende).

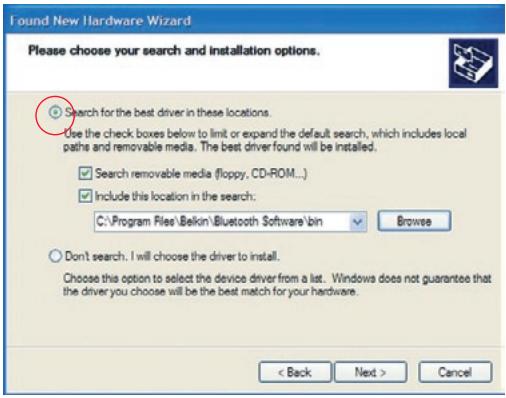

1. Blader waar de lokatie van het stuurprogramma voor het apparaat :\ProgramFiles\Belkin\Bluetooth\ Software\bin" en klik op Next' (Volgende).

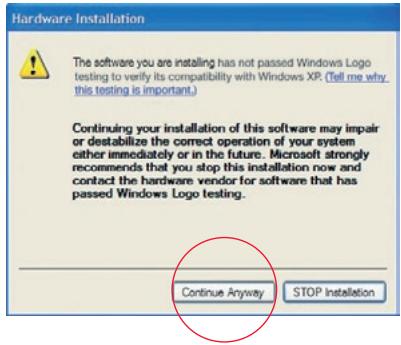

1. Als u de volgende "Hardware installation notice" (hardware-installatiemelding) ontvangt, klik dan op "Continue Anyway" (Toch doorgaan) om het installmentieproces voort te zetten.

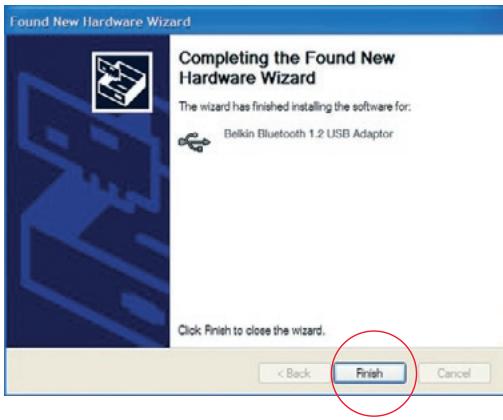

1. Er verschijnt een venster met de bevestiging dat de hardware is geinstalleerd; klik op "Finish" (Voltooien) om het installmentieproces te voltooien.

Het configureren van uw computer voor Windows 98 SE, Me, 2003 en XP

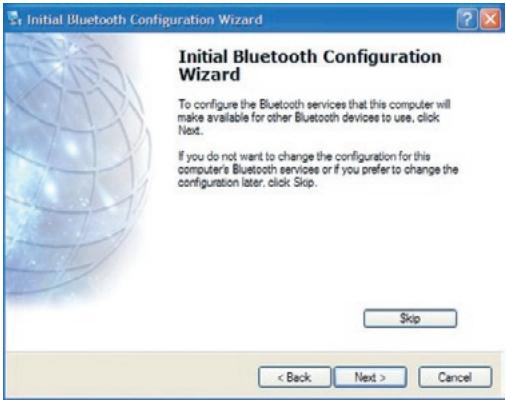

1. Zodra de installmentie is voltooid zal de "Initial Bluetooth Configuration Wizard" u hiervan op de hoogte stellen. Deze Wizard zal u helpen bij de eerste setup van uw Bluetooth-apparaat. Volgt u alstublieft de aanwijzingen van de Wizard.

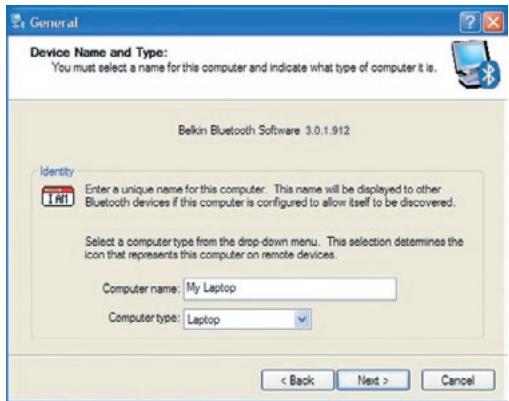

1. Geef uw computer een "vriendelijkke" naam. Deze naam zal verschijnen als uw computer door andere Bluetooth-apparaten worden herkend.

Wizard voor de Eerste Configuratie

1. Kies in het dropdown-menu het type computer waarop u uw USB-adapter heeft geinstalleerd.

1. Volg de aanwijzingen van de Wizard voor het configureren van de Bluetoothdiensten die deze computer beschikkaar zal stellen aan andere Bluetooth-apparaten.

Wizard voor de Eerste Configuratie

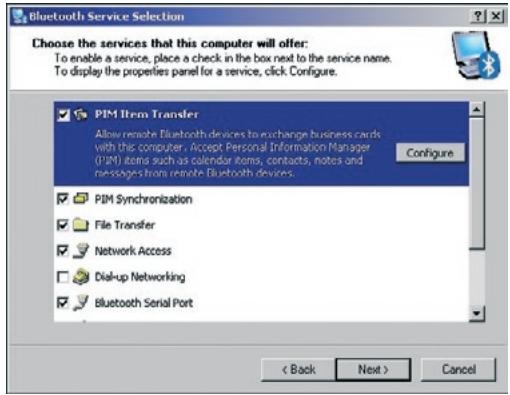

1. Kies de Bluetooth-diensten die uw computer zar verlenen. De door uw type computer meest gebruekte Diensten zich standaard ingeschakeld.

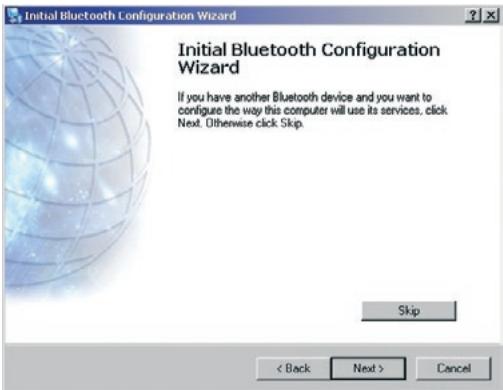

1. Als u nog een Bluetooth-apparaat hebt dat u wilt configureren zodate u computer van+zijn Diensten gebruik kan make, klik dan "Next". Zo Niet, klik dan "Skip" (Overslaan).

Software onder Windows 98 SE, Me, 2000 en XP deinstalleren

Voer de onderstaande instructiesuit om uw USB-adapter te deinstalleren.

1. Plaats de cd-ROM die u bij uw USB-adapter hebt gekreten in het optische station van uw computer.
2. De "InstallShield Wizard" moet automatisch worden geladen. Is dat nicht het geval,zoek de wizard dan op de cd-rom op en voer "Setup.exe"uit.
3. Het "InstallShield"-venster zou nu要去en verschijnen. Klik op "Next" (Volgende) om verder te gaan met deinstalleren.

Authentication

Beveiligungsfunctie die gebruikers verplichten numerous wachtwoord te verifiernen voordat gegevens können worden uitgewisseld.

Authorisatie

Beveiligingsfunctie die om toestemming van de gebruiker vraagt voordat een andere gebruiker toestemming krijgt tot het delen van data.

Bluetooth-omgeving

Een verzameling Bluetooth-apparaten.

Gebonden apparaat

Wordt herkend door uw apparaat zodate authenticatie of authorisatie Niet nodig is.

Apparaat

Apparaat dat beschikt over Bluetooth-technologie.

Apparaatadres

Uniek elektronisch adres van een Bluetooth-apparaat.

Device Discovery

Apparaten opsporen Lokaliseren en herkennen van het ene Bluetooth-apparaat door een ander Bluetooth-apparaat.

Apparatengroep

Verzameling van verschillende Bluetooth-apparaten in een groep, meestal voor het UITvoeren van gelijksoortige taken.

Apparaatnaam

Naam die een Bluetooth-apparaat opgeeft wonneer het door een andere apparaat worden ontdek.

Service Discovery

Bepaalt welke toepassingen andere apparaten en uw apparaat gemeenschappelijk hebben.

VERKLARING VAN OVEREENSTEMMING MET DE FCC-VOORSCHRIFTEN VOOR ELEKTROMAGNETISCHE COMPATIBILITEIT

Wij, Belkin Corporation, gevestigd 501 West Walnut Street, Compton, CA 90220, Verenigde Staten van Amerika, verklaren hierbij dat wij er volledig verantwoordelijk voor+zijn dat de producten met artikelnummers

F8T008 en F8T009

haarop deze verklaring van toepassing is, voldoen aan Deel 15 van de FCC-voorschriften. Het gebruik van het apparaat is onderworpen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke storingenveroorzaken, en (2) dit apparaat moet ongevoelig zijn voor storingen van buitenaf, waaronder storingen die de werking van het apparaat nadelig konnen beinvloeden.

Let op: Blootstelling aan radiofrequente straling.

Het door dit apparaat uitgestraalde vermogen ligt ver beneden de hiervoor in de FCC-voerschriften vastgelegde grenswaarden. Het apparaat dient desondanks te worden gebruikt op een zodanige manier dat de möglichkheid van menselijk contactijdens normala gebruik tot een minimum worden beperkt.

Wanneer een externe antenne wordt verbonden met het apparaat, dient de antennie zodanig te worden geplaatst dat de mogelijkheid van menselijk contact tijdens normala gebruik tot een minimum wordt beperkt. Om de mogelijkheid van het overschrijden van de FCC-normen voor blootstelling aan radiofrequency-energie te voorkomen, dient de afstandussen mensen en de antennene tenminste 20~cm te zichtijdens normala gebruik.

Kennisgeving van de Federal Communications Commission

Deze apparatuur is getest en voldoet aan de normen voor digitale apparaten uit klasse B, zoals vastgelegd in Deel 15 van de FCC-voorschriften. Deze grenswaarden zijn vastgesteld teneinde een redelijk bescherming te bieden gegen schadelijke interferenties bij apparaten die bedoeld zijn voor gebruik in de woonomgeving.

Deze apparatuur genereert en gebrukt radiofrequentie-energie en kan deze uitsralen. Indien het bovengeenoemde apparaat Niet volgens de aanwijzingen worden geinstalleerd en gebrukt, kan het schadelijke storingen in de ontvangst van radio- en televisionuitzendingen veroorzaken. Dit kan worden vastgesteld door de apparatuur uit- en in te schakelen. De gebruiker worden aangeraden te trachten de storing op te heffen door het treffen van een of meer van de volgende maatregelen:

• Draai de ontvangende antennne in een andere richting of zet de antennne op een andere plaats.
• Vergroot de afstand:tussen de apparatuur en het ontvangende apparaat.
• Sluit de apparatuur aan op een stopcontact dat Niet totdezelfde groep behoort als het stopcontact waarop de ontvangende apparatuur is aangesloten.
• Neem contact op met de dealer of een ervaren radio- of telesiemonteur.

Wijzigingen

In overeenstemming met de FCC-voerschriften moet de gebruiker ervan op de hoogte worden gebracht dat wijzigingen aan anpassingen van dit apparaat die Niet expliciert zich goedgekeurd door Belkin Corporation hetrecht van de gebruiker om deze apparatuur te bedieren teniet kan doe.

De draadloze radio van dit apparaat voldoet aan RSS 139 & RSS 210 Industry Canada.
Dit apparaat van Klasse B voldoet aan de voorschriften van de Canadese ICES-003.

Europa - Kennisgevung betreffende Europese Unie Radioproducten met CE 0678 of CE-aanduiding voldoen aan de R&TTE-richtlijk (1995/5/EC) van de Commissie van de Europese Unie.

Het voldoen aan deze richtlij houdt in dat de betreffende apparatuur beantwoordt aan de volgende Europese normen (tussen haakjes+zijn de overeenkomstige internationale normen vermeld).

• EN 60950 (IEC60950) - Productveiligung
• EN 300 328 Technische vereisten voor radio-apparatuur
• ETS 300 826 Algemene EMC-vereisten voor radio-apparatuur.

Om het type zender vast te stellen,(Int sunt u het identificatielabel op uw Belkin-product controleren.

Producten met het CE-merk voldoen aan de Richtlijn voor Elektromagnetische Compatibility (89/336/EEC) en aan de Richtlijn voor Laagspanningsapparatuur (72/23/EEC) van de Commissie van de Europese Economische Gemeenschap. Het voldoen aan deze richtig houdt in dat de betreffende apparatuspu beantwoordt aan de volgende Europese normen (tussen haakjes+zijn de overeenukomstige internationale normen vermeld).

• EN 55022 (CISPR 22) - Elektromagnetische interferentie
  EN 55024 (IEC61000-4-2,3,4,5,6,8,11)- Elektromagnetische immuniteit
• EN 61000-3-2 (IEC61000-3-2) - Netspanningsharmonie
• EN 61000-3-3 (IEC610000) - Netspanningstrillingen
• EN 60950 (IEC60950) - Productveiligung

Producten die de radiozender bevatten worden voorzien van de CE 0678 of CE-aanduiding en+kunnen ook het CE-logodragen.

Levenslange fabrieksgarantie

Belkin Corporation biedt garantie op dit product gedurende de garantieperiode voor zover het materiaalen fabricagefouten betreft. In geval van defecten heeft Belkin de keuzeussen een Gratis reparatie of verranging, op voorwaarde dat het product binnen de garantieperiode worden teruggebracht maar de leverancier en dat de transportkosten aan de leverancier vooruitbetaald worden. Het vertonen van een aankoopbewijs kan worden verlangd.

Deze garantie geldt nicht voor beschadigingen ontstaan door ongelukken, misbruik, verkeerd gebruik of verkeerde toepassing en evenmin wanner het product zonder schriftelijktoestemming van Belkin is gewijzigd; of als het Belkin-serienummer is verwijderd of veranderd.

ER KAN ALLEEN EEN BEROEP WORDEN GEDAAN OP DE BOVENSTAAANDE GARANTIES EN TOEZEGGINGEN, ONGEACHT ENIGE ANDERE UITDRUKKELIJKE OF IMPLICIETE VERBALE OF SCHRIFTELJKE UITINGEN. BELKIN VERWERPT MET NAME ELKE EN ALLE IMPLCIETE GARANTIE(S), WAARONDER GARANTIES INZAKE VERKOOPBAARHEID EN/OF GESCHIKTHEID VOOR EEN BEPAALDE TOEPASSING.

Leveranciers, vertegenwoordigers en werknamers van Belkin zichniet gemachtigde deze garantie op enigerlei wijze te wijzigen, te verlengen of uit te breiden.

BELKIN IS NIET AANSPRAKELIJK VOOR SPECIFIEKE SCHADE, INCIDENTELE SCHADE OF GEVOLGSCHADE TEN GEVOLGE VAN HET NIET NAKOMEN VAN DE GARANTIE, OF TEN GEVOLGE VAN ENIG ANDER JURIDISCH CONFLICT, WAARONDER, MAAR NIET UIITSUITEND WINSTDERVING, PRODUCTIETIJDVERLIES, GOODWILL, BEsCHADIGING VAN PROGRAMMA'S OF GEGEVENS DIE ZIJN OPGESLAGEN IN OF WORDEN GEBRUIKT DOOR BELKIN-PRODUCTEN, EN HET OPNIEUW PROGRAMMEREN OF REPRODUCEREN ERVAN.

In sommige staten of landen is het Niet toegestaan om incidentele schade, gevolgschade en impliciete garanties uit te sluiten, in dat geval gelden de bovenstaande garantiebeperkingen wellicht nicht voor u. Deze garantie verleent u specifieke rechten, maar afhankelijk van de staat of het land waarin u zich bevindt, beschikt u mogelijk ook over andere rechten.
