BEDIENUNGSANLEITUNG ADAPTATEUR USB BLUETOOTH #F8T008FR BELKIN

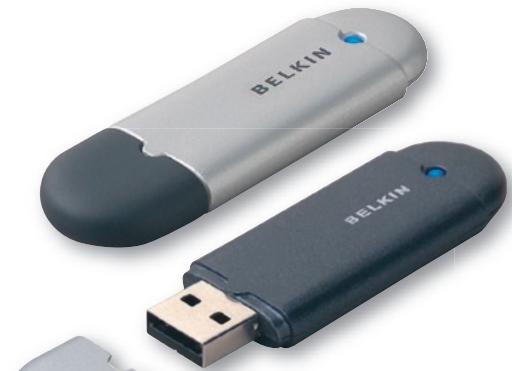

Verbindet ihre Peripherie- und Computergeräte - ganz ohne Kabel

Verbindet ihre Peripherie- und Computergeräte – ganz ohne Kabel

Benutzerhandbuch

Bluetooth

Inhaltsverzeichnis

Einführung 2
Produktmerkmale 3
Systemanforderungen 4
Packungsinhalt 5
Technische Daten des USB-Adapters 6
Unterstutzte Profile 7
Software-Einrichtung 9
Hardware-Einrichtung 14
Konfigurationsassistant 17
Deinstallieren der Software 20
Glossar 21
Informationen 23

Vielen Dank, dass Sie sich für den Bluetooth USB Adapter (der USB-Adapter) von Belkin entschieden haben. Der USB-Adapter beruht auf der bahnbrechenden kabellosen Bluetooth-Technologie, mit der Sie effizient kabellose Verbindungen zwischen ihrem USB-Desktop-PC oder -Notebook und Peripheriegeräten erstellen können - ohne physische Kabel oder Stecker.

Bevor Sie ihren neuen USB-Adapter installieren und anwenden, erhmen Sie sich ein paar Minuten Zeit und schlagen Sie eine der Fachbegriffe nach, die in thisem Dokument verwendet werden. Am Ende dieser Anleitung auf Seite 21 führen Sie ein kurzes Glossar.

Der USB-Adapter is mit der Bluetooth-Standardversion 1.2 kompatibel und und bietet:

• Unterstützung für alle Bluetooth v1.2-Geräte
• Stromversorgung des USB-Bus: Kein externe Stromversorgung erforderlich
• Unterstützung für Microsoft® Windows® 98 SE, Me, 2000 und XP
• Kompatibilität mit Mac OS X v10.3 und höher*
• Betriebsradius bis zu 10 Meter (F8T009) oder 100 Meter (F8T008)**
• Punkt-zu-Mehrpunkt-Verbindungen
• Übertragungsgeschwindigkeiten bis zu 723/57.6Kbit/s
• Integrierte Sicherheit: 128-Bit-Verschlusselung und Authentifizierung
• Kompatibilität zu USB-fähigen Desktop- und Notebook-Computern

*Mac OS X-Treiber und -Software von Apple®.

**bis zu 10/100 m Reichweite, je nach Umgebung, Anzahl der Benutzer und weiteren kabellosen Geräte in unmittelbarer Höhe.

PC-Systemanforderungen

• PC-kompatibler Computer, mind. 200MHz-Prozessor
• Speicher: mind. 64MB, 128 empfohlen
• Ein freier USB-Port, USB 1.1-Standard
• Windows® 98 SE, Me, 2000 und XP

Mac®-Systemvoraussetzungen

• Ein freier USB-Port, USB 1.1-Standard
  Mac OS X v10.3 oder höher*

*Mac OS X-Treiber und -Software von Apple®.

Packungsinhalt

• BluetoothTM USB-Adapter
• Installationssoftware und Dokumentation auf CD-Rom
  Benutzerhandbuch
• Installationsanleitung
• Registrierungskarte

Ein vollständige Erläuterug der Bluetooth-Software von Belkin führen Sie im Software-Handbuch auf der beiliegenden CD-Rom.

Technische Daten des USB - Adapters

Bluetooth-Kompatibilität: Version 1.2

Physische Schnittstelle: USB UHCI/OHCI

1.2-kompatibel

Betriebsfrequenz: 2.4 bis 2.4835GHz

Ausgangsspannung: (F8T008) 4~20 dBm, Klasse I (F8T009) -6~4 dBm, Klasse II

Sensibilität: <0.1% BER bei -80 dBm

Datenübertragungsraten: 723/57.6Kb/s

Normaler Stromverbrauch: (F8T008) Tx: 150mA, Rx 80mA (F8T009) Tx:65mA, Rx 45mA

Reichweite: (F8T008) 10 m in Außenräumen (F8T009) 10 m in Außenräumen

Netzwerktopologie: Punkt-zu-Mehrpunkt

Paket-Unterstützung: 1/3/5 Slots-Paket

Betrieb: Master/Slave

Frequenzstabilität: +/- 10PPM

LED-Anzeige: In Betrieb/Datenverkehr

Antennentyp: Integriert, 0 +/- 1 dBi

Betriebstemperatur: 0^ to 70^

Lagertemperatur: -30°C to 80°C

Feuchtigkeit: 5-90% (nicht-kondensierend)

Eingangsspannung: 5.0V DC (Gleichstrom)

Nennstrom: 100mA

Frequenzbereich: FHSS (Frequency Hopping Spread Spectrum)

Zertifikationen: FCC, CE, ICES, C-Tick, BQB, WHQL für XP

Garantie: Lebenslange Herstellergarantie

Unterstützte Sprachen: Englisch, Deutsch, Japanisch, Spanish, Französische

Merkmale konnen sich ohne vorherige Ankündigungändern.

Die Dienste, die von Ihrum USB-Adapter unterstutz werden, bereits „Profile“. Verfügbare Profile:

• Generischer Zugriff
• Diensterkennung
• Personal Area Network (persönliches Netzwerk).
• Ersatzkabel
• Serieller Anschluss
  LAN-Zugriff

• DFÜ-Währverbindungsnetzwerk

• Generischer Objektausch (GOE)

• Object Push
• Dateübertragung
  Synchronisierung
• Fax
• Mensch-Maschine-Schnittstelle
• Kopfhörer
  Audio-Gateway

Ihr USB-Adapter verfügbar über die folgenden Funktionen – ganz ohne Kabel:

• Datenübertragung
  Zugriff auf DF-Netzwerke
• Verbindung zu Local Area Networks (lokale Netzwerke).
  ActiveSync®-Sitzungen

• Verbindung zu seriellen Ports
  Austausch von PIM-Daten

• Senden oder Austauschen von Visitenkarten

• Verbindung zu Maus und Tastatur
• Drucken

Die Grundfunktionen der Bluetooth-Umgebung sind:

• Geräteerkennung
  Diensterkennung
• Verknüpfungen zu Fernsteuerungsgeräten

Software-Einrichtung für Windows 98 SE, Me, 2000 und XP

Um die Software für den USB-Adapter zu installieren, folgen Sieitte der unterstehenden Anleitung:

Hinweis: Der Installationsvorgang für Windows XP kann sich leicht von dem für Windows 98 SE, Me, und 2000 entsprechenden.

Hinweis: Stecken Sie den USB-Adapter nicht in den USB-Port, bevor Sie nicht die Software installiert haben.

1. Legen Sie die Installations-CD von Belkin in Ihr CD-ROM-Laufwerk.

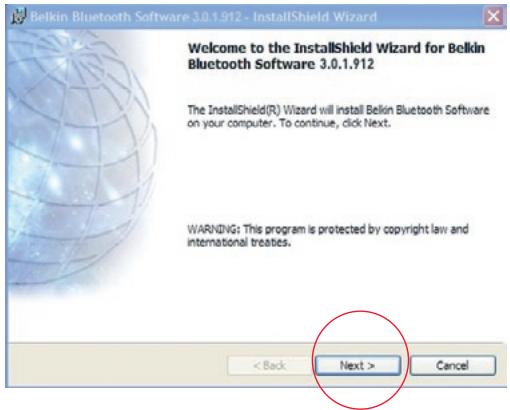

2. Das Fenster "Software InstallShield Wizard" wird angezeigt. Klichen Sie auf „ Weiter“, um mit dem Installationsvorgang zu beginnen.

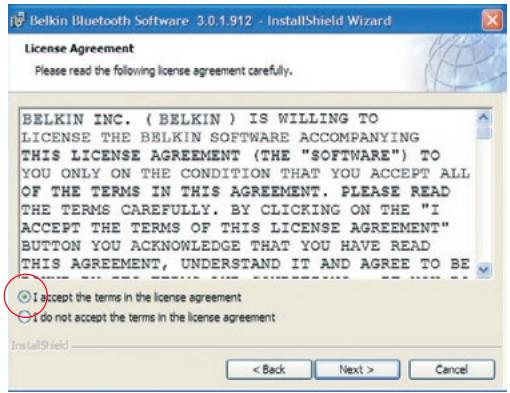

1. Wahlen Sie "I accept the terms in the license agreement", um die Lizensvereinbarung zu akzeptieren. Klichen Sie auf "Weiter", um fortzufahren.

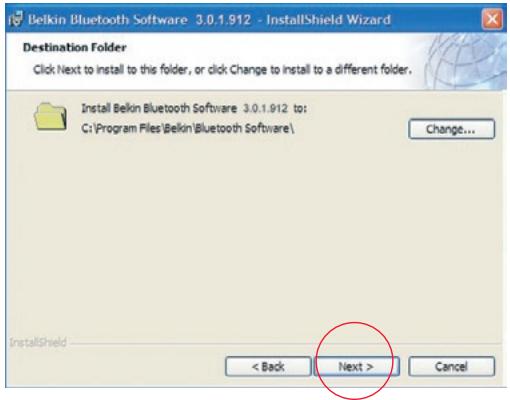

1. Bestimmen Sie den Bereich auf Ihrer Festplatte, in dem die Softwaredateien installiert werden sollen. Es wird empfohlen, die Software im voreingestellenten Ordner "C:\Programme\ belkin\Bluetooth\Software" zu installieren. Klichen Sie auf "Weiter", um fortzufahren.

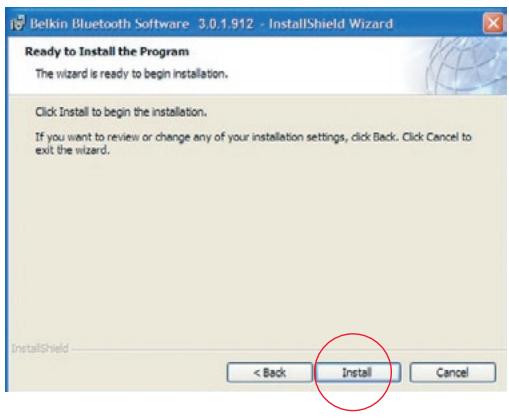

1. Bestätigen Sie, dass die Gerätesoftware installiert werden kann und und klichen Sie auf „Install".

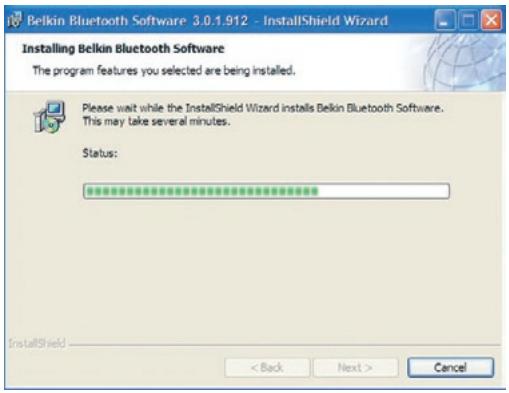

1. Der InstallShield-Assistant startet die Installation der Bluetooth Software von Belkin. Dieser Vorgang kann einige Minuten in Anspruchnehmen.

1. Wahrend des Installationsvorganges, werden Sie eventuell aufgefordert, ihren USB-Adapter einzustecken. Wenn Ihr USB-Adapter zu dieser Zeitpunkt noch nicht in einen USB 1.1-kompatiblen Port Hisnes Computers eingesteckt ist, tun Sie dies nun und klichen Sie auf „OK". Klichen Sie auf „Abbrechen", um die Installation ohne verbundenes Bluetooth-Gerät fortzusetzen. Beachten Sie den Abschnitt „Hardware-Einrichtung" in dieser Anleitung, wenn Sie Informationen zu Installation der Hardware benötigen.

Hinweis: Wenn zu irgendem Zeitpunkt ein Hinweis auf die Treiber-Signatur angezeigt wird, klichen Sie auf „OK“, um den Installationsvorgang fortzusetzen.

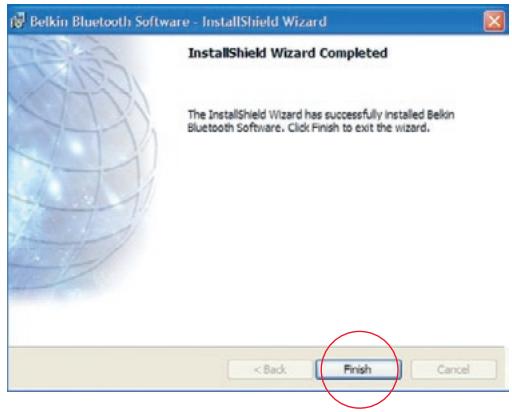

1. Bestätigen Sie den Abschluss der Software-Installation; klichen Sie auf „Beenden" und starten Sie das System neu, wenn Sie dazu aufgefordert werden.

Hardware-Einrichtung für Windows 98 SE, Me, 2000 und XP

Folgen sie dieser Anleitung, um ihren USB-Adapter in Ihrm PC zu installieren.

Hinweis: Ihr USB-Adapter reagiert emphfindlich auf staticische Ladungen, die die elektrischen Bestandteile beschädigen können. Um Ihr Gerät zu schützen, berühren Sie kurz das Metallgehäuse Ihres Computers, bevor Sie den USB-Adapter anfassen. Dadurch wird eventuell aufgetretene elektrostatische Ladung geerdet. Vermeiden Sie jeder Berührung mit dem Metallanschluss des Adapters. Trockenes Wetter oder

das Laufen über Teppichfußböden kann elektrostatice Ladungen verursachen.

1. Verbinden Sie ihren USB-Adapter direkt mit einer freienden USB-A-Verbindung an Ihr Desktop- oder Notebook-Computer. Ihr System sollte ein neuen USB-Gerät erkennen.

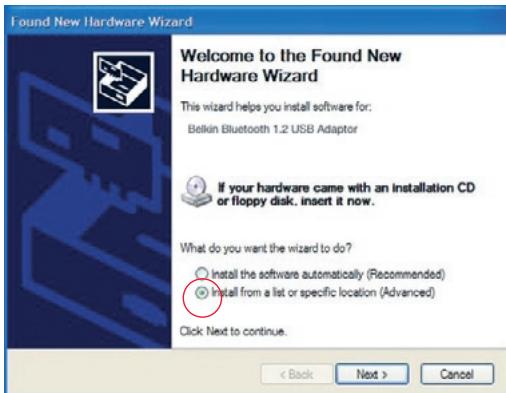

2. Wahlen Sie "Install from a list or specific location"; klichen Sie anschließend auf "Weiter".

Hardware - Einrichtung

1. Öffnen Sie den Ordner mit dem Gerätetreiber “:\Programme\Belkin\Bluetooth\Software\bin\" und klichen Sie anschließend auf „Weiter2.

Found New Hardware Wizard

1. Wenn ein „Hardware-Installationshinweis“ angezeigt wird, klichen Sie auf „dennoch fortfahren“, um die Installation der fortzusetzen.

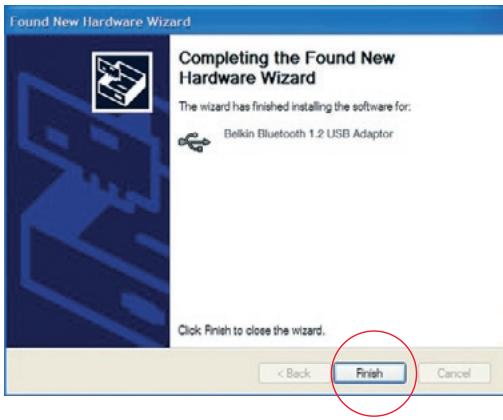

1. Es wird ein Fenster angezeigt, auf dem der Abschluss der Hardware-Installation bestätigt wird. Klichen Sie auf „Beenden“, um den Vorgang zu beenden.

Einrichtung Ihres Computers fur Windows 98 SE, Me, 2000 und XP

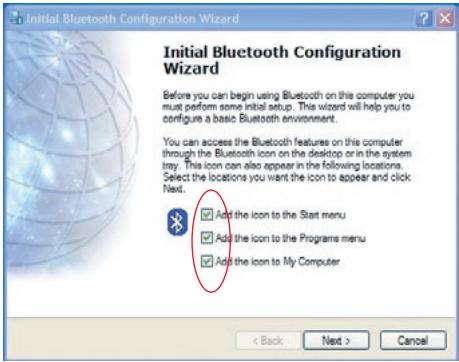

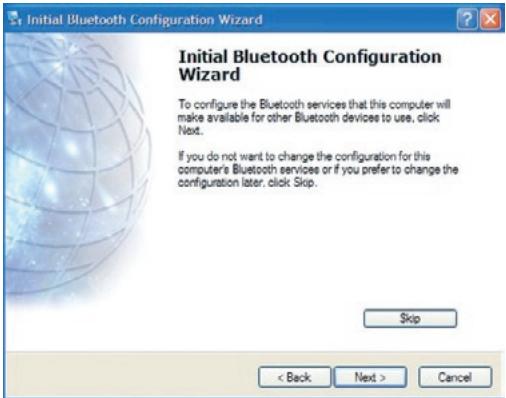

1. Wenn der Installationsvorgang abgeschlossen ist, werden Sie vom "Initial Bluetooth Configuration Wizard" darauf hingesgewiesen. Diese Assistant führt Sie durch die Installation Ihres Bluetooth-Gerätes. Folgen Sieitte den Angaben des Assistenten.

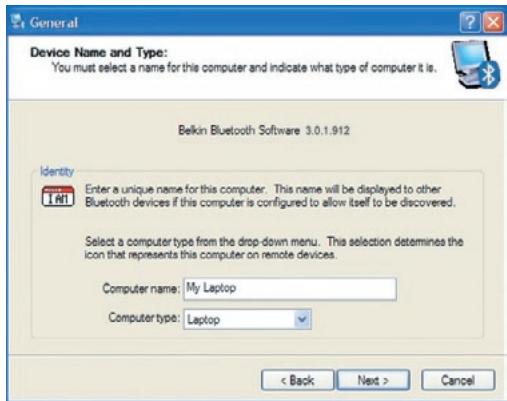

1. Geben Sie Ihr Computer einen freundlichen Name. Dies ist der Name, den Ihr Computer angegeben wird, wenn dieser von anderen Bluetooth-Geräten erkannt wird.

Konfigurationsassistent

1. Wahlen Sie im DropDown-Menu den Computotypen, auf dem Sie die den USB-Adapter installiert haben.

4.fahren Sie mit dem Assistenten fort, um die Bluetooth-Dienste einzustellen, die dieser Computer anderen Bluetooth-Geräten zur Verfügung stellt. Klichen Sie auf „Weiter".

Konfigurationsassistent

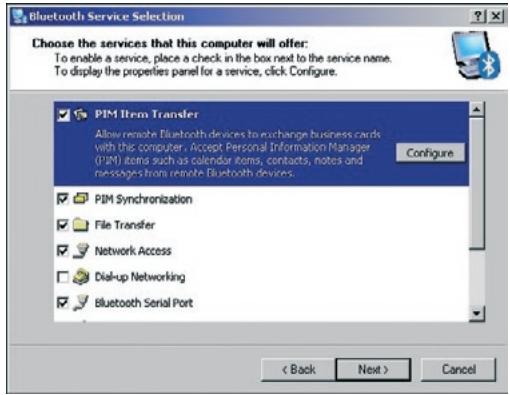

1. Wahlen Sie den Bluetooth Dienst, den Ihr Computer anbieten wird. Der verbreitetste Dienst für ihren Computer ist bereits aktiviert.

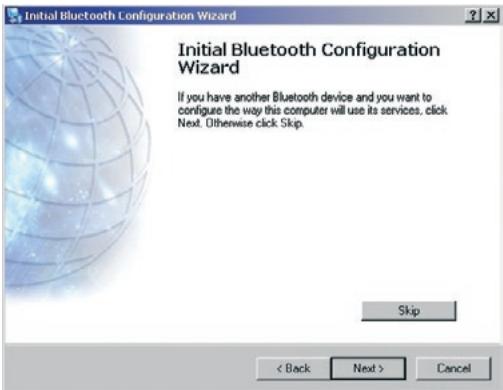

1. Wenn Sie ein anderes Bluetooth-Gerät haben und ihren Computer auf theseseinstellen möchten, klichen Sie auf „Weiter". Andernfalls klichen Sie auf „Übergeben".

Deinstallierung der Software für Windows 98 SE,

Folgen sie dieser Anleitung, um den USB-Adapter in Ihrm

1. Geben Sie die CD-ROM in das Laufwerk ein, die mit Ihrrem wurde.
2. Dieser "InstallShield-Assistant" sollte automatisch gestartet nicht,uchen Sie auf der CD die Datei "Setup.exe" und
3. Das Fenster "InstallShield" sollte nun angezeigt werden.
   Klicken Sie auf "Weiter", um mit dem Deinstallierungsvorgang fortzufahren.

Authentifizierung

Sicherheitsfunktion, die erfordert, dass vor dem Datenautausch ein numerisches Kennwort eingegeben wird.

Authorisierung

Sicherheitsfunktion, die vom Benutzer eine Genehmigung anfordert, bevor ein anderer Benutzer Daten gemeinsam nutzen kann.

Bluetooth-Umgebung

Eine bestimmte Anzahl von Bluetooth-Geräten.

Verknüpftes Gerät

Wird von Ihrlem Gerät ohne Authentifizierung oder Authorisierung erkannt.

Gerät

Gerät mit Bluetooth-Technologie

Geräteadresse

Einzigartige elektronische Adresse eines Bluetooth-Gerätes.

Geräteerkennung

Die Ortung und Erkennung eines Bluetooth-Gerätes durch ein anderes.

Gerätegruppe

Einige bestimmte Bluetooth-Geräte in einer Gruppe, die in der Regel durch eine Aufgabe miteinander verbunden sind.

Gerätename

Name, der einem Bluetooth-Gerät zugeteilt wird, wenn dies durch ein anderes erkannt wird.

Diensterkennung

Bestimmt, welche Anwendungen auf andere Geräten ebenfls installiert sind.

ERKLÄRUNG DER KONFORMITÄT MIT DEN VORSCHRIFTEN FÜR DIE ELEKTROMAGNETISCHE VERTRÄGLICHKEIT

Wir, Belkin, erklaren alleinverantwortlich, dass das Produkt

F8T008 und F8T009,

auf das sich diese Erklärung bezieht, dem Teil 15 der FCC-Vorgaben entspricht. Bei Inbetriebnahme ist Folgendes zu beachten: (1) Dieses Gerätarf schädigende Störungen nicht verursachen und (2)这点es Gerät muss jederwede Störung annehmen, einschließlich der Störungen, die einen unerwänschten Betrieb verursachen können.

Vorsicht: Hochfrequente Strahlungen

Die Strahlungsleistung these Gerats liegt deutlich unter den FCC-Grenzwerten fur hochfrequente Strahlungen. Dennoch ist bei der Gerätenutzung darauf auf zu achtendass im Normalbetrieb Menschen möglichst nicht mit Strahlungen in Berührung kommt.

Beim Anschluss einer externen Anteine an das Gerät muss die Anteine so aufgestellt werden, dass im Normalbetrieb Menschen möglichst nicht mit Strahlungen in Berührung kommt. Um sicherzustellen, dass die FCC-Grenzwerte für Belastungen durch hochfrequente Strahlungen nicht übersritten werden, ist im Normalbetrieb stets ein Abstand von mindestens 20 cm zur Anteine einzahalten.

FCC-Erklärung zur Funkentstörung

Dieses Gerat entspricht nachweislich den Grenzwerten für digitale Einrichtungen der Klasse B gemäß Teil 15 der FCC-Vorgaben. Diese Grenzwerte dieren dem angemessenen Schutz vor schädlichen Strahlungen beim Betrieb von Geräten im Wohnbereich.

Das Gerät erzeugt und verwendet hochfrequente Strahlungen und kann sie ausstrahlen. Wir das Gerät nicht gemäß den Bedienungsanweisungen aufgestellt und betrieben, so konnen Störungen beim Radio- und Fernsehemempfang auftreten (was sich durch Ein- und Ausschalten des Geräts feststellen{lasset). In thisem Fall empfeihelt sich die Behebung der Störung durch eine oder mehrere der folgenden Maßnahmen:

• Andere Ausrichtung der Empfangsantenne oder Standortänderung.
• Vergroßern des Abstands zwischen Gerät und Empfänger
• Anschluß des Geräts an eine Steckdose in einem anderen Stromkreis als dem des Empfängers.
• Handler oder einen erfahrenen Rundfunk- und Fernsehtechniker hinzuziehen.

Anpassungen

Gemäß den FCC-Bestimmungen weisen wir daraufhin, dass Änderungen und Eingriffe, die ohne ausdrückliche Genehmigung seitens Belkin erfolgen, zum Erlöschen der Betriebsgenehmigung für these Gerät führen können.

Das Funksystem theses Gerats entspricht den Bestimmungen RSS 139 und RSS 210 von Industry Canada.

Dieses digitale Gerät der Klasse B entspricht der kanadischen Norm ICES-003. Cet appareil numérique de la classe B conforme à la norme NMB-003 du Canada.

Europa: CE-Hinweis

Die Kennzeichnung von Endeinrichtungen mit dem Zeichen CE 0359 oder dem CE-Symbol gibt an, dass das Gerät der Richtlinie 1999/5/EG (R/TTE-Richtlinie) der EU-Kommission entspricht.

Aus einer solchen Kennzeichnung besteht hervor, dass das Gerät den folgenden europäischen Normen entspricht (in Klammern die entsprechenden internationalen Standards).

EN 60950 (IEC60950) _ Produktionsicherheit
- EN 300 328 Technische Anforderungen für Funkgeräte
EN 300 826 Allgemeine EMC-Anforderungen fur Funkgeräte

Den Sendertype finden Sie auf dem Produktkernungsschild Ihres Belkin-Produkt.

Produkte mit dem CE-Zeichen entsprechen der Richtlinie zur Elektromagnetischen Verträglichkeit (89/336/EWG) und der Niederspannungsrichtlinie (72/23/EWG) der EU-Kommission. Aus der Einhaltung dieser Richtlinien gehr vorem, dass das Gerät den folgenden europäischen Normen entspricht (in Klammern die entsprechenden internationalen Standards).

EN 55022 (CISPR 22) _ Elektromagnetische Störungen
EN 55024 (IEC61000-4-2,3,4,5,6,8,11)-Electromagnetische Störfestigkeit
EN 61000-3-2 (IEC61000-3-2) - Oberschwingungsströme
EN 61000-3-3 (IEC61000) - Flicker in Niederspannungsnetzen
EN 60950 (IEC60950) _ Produktionsicherheit

Produkte, in denen sich ein Funksender befindet, tragen die Warenkennzeichnung CE und können das CE-Logo/TRagen.

Lebenslange Herstellergarantie

Belkin Corporation garantiert die Schadensfreiheit des Produktes in Material und Herstellung im angegebenen Zeitraum. Bei Feststellung eines Fehlers wird Belkin das Produkt nach eigenen Ermessen entweder kostenlos reparieren oder austrauschen, sofern es während des Garantiezeitraums ausreichend frankiert an den autorisierten Belkin-Händler zurückgegeben wurde, bei dem es erworben wurde. Ein Kaufnachweis kann verlangt werden.

These Garantie erstreckt sich nicht auf die Beschädigung des Produkts durch Unfall, missbrächtliche, unsachgemäß oder fehlerhafte Verwendung oder Anwendung. Ebenso ist die Garantie unwirksam, wenn das Produkt ohne schriftliche Genehmigung durch Belkin verändert oder wenn eine Belkin-Seriennummer entfern oder unkenntlich gemacht wurde.

DIE VORSTEHEN DEN GARANTIEBEDINGUEN UND RECHTSBEHELFE SCHLIESSEN ALLE ANDEREN GEWAHRLEISTUNGEN UND RECHTSBEHELFE - OB MUNDLICH ODER SCHRIFTLICH, AUSDRUCKLICH ODER KONKLUDENT - AUS UND TRETEN AN DEREN STELLE. BELKIN UBERNIMMT INSBESONDERE KEINERLEI KONKLUDENTE GEWAHRLEISTUNGEN, U.A. AUCH KEINE GEWAHRLEISTUNG DER EIGNUNG FÜR EINEN BESTIMTEN ZWECK ODER DER HANDELSÜBLICHEN QUALITÄT.

Kein Händler, Bevollmächtigter bzw. Vertreter oder Mitarbeiter von Belkin ist befugt, diese Gewährleistungsregelung in irgendeiner Weise abzuändern oder zu ergänzen.

BELKIN HAFTET NICT FÜR KONKRET BESONDERE, DURCH ZUFALL EINGETRETENE ODER FOLGESCHÄDEN AUFRGUND DER VERLETZUNG EINER GWAHRLEISTUNG ODER NACH MASSGABE EINER ANDEREN RECHTSLEHRE (U.A. FÜR ENTGANGENE GEWINNE, AUSFALLZEITEN, GESCHÄFTS-ODER FIRMENWERTEINBUHEN BZW. DIE SCHÄDIGUNG, NEUPROGRAMMIERUNG ODER WIEDERHERSTELLUNG VON PROGRAMMEN ODER DATEN NACH SPEICHERUNG IN ODER NUTZUNG IN VERBINDUNG MIT BELKIN-PRODUKTEN).

Aus dieser Gewährleistung erwachen Ohnen bestimmte Rechte, die von Land zu Land unterschied sein konnen.
