KH 4260 BICYCLE HOIST - Fietsenopbergsysteem POWERFIX - Gratis gebruiksaanwijzing en handleiding

Producttype	Fietsopslagsysteem (ophaalsysteem)
Merk	POWERFIX
Model	KH 4260 BICYCLE HOIST
Maximaal draagvermogen	20 kg
Touwlengte	16,5 m
Hoofdmateriaal	Nylon touw, staal
Meegeleverde accessoires	2 plafondsteunen, 2 bevestigingsklauwen, 1 bevestigingshaak, 1 handgreep, 4 kruiskopschroeven met pluggen (S8), handleiding
Beoogd gebruik	Fietsopslag aan het plafond (binnen)
Bevestigingstype	Aan het plafond via steunen en pluggen
Veiligheidssysteem	Automatische rem bij snel afrollen van het touw
Hefmechanisme	Takel met nylon touw en katrollen
Onderhoud	Af en toe smeren van de katrollen, reinigen met een vochtige doek
Afdanking	Recycling via speciale centra (niet bij het huishoudelijk afval gooien)
Conformiteit	Machinerichtlijn 2006/42/EG (CE-markering)
Benodigde montagegereedschappen	Kruiskopschroevendraaier, meetlint, potlood, boormachine, boor 8 mm
Land van herkomst	Duitsland (importeur Kompernaß GmbH)

Veelgestelde vragen - KH 4260 BICYCLE HOIST POWERFIX

Wat is het maximale draagvermogen van het Powerfix KH 4260 systeem?

Het maximale draagvermogen is 20 kg. Overschrijd deze limiet nooit om schade of vallen te voorkomen.

Hoe installeer ik het ophangsysteem voor fietsen correct?

Meet de afstand tussen stuur en zadel, breng deze over op het plafond, boor gaten van 8 mm, plaats de pluggen en bevestig de steunen. Rijg het touw door de katrollen en maak een dubbele knoop. Raadpleeg de handleiding voor het exacte schema.

Wat te doen als het nylon touw beschadigd is?

Vervang het onmiddellijk. Een beschadigd touw kan scheuren en de fiets laten vallen. Neem contact op met de klantenservice voor een reserveonderdeel.

Hoe beveilig ik de fiets nadat hij is opgetild?

Gebruik de meegeleverde bevestigingshaak om de fiets aan een stabiel punt te hangen. Dit voorkomt schommelen of per ongeluk vallen.

Is het systeem uitgerust met een veiligheidsrem?

Ja, als het touw te snel afrolt, wordt de automatische rem geactiveerd en stopt de afdaling. Blijf nooit onder de last staan.

Kan ik dit systeem met elke fiets gebruiken?

Nee, de bevestigingsklauwen moeten kunnen worden vastgezet onder het zadel en aan het stuur. Als het zadel geen veilige bevestiging toelaat (bijv. geen rand), gebruik dit systeem dan niet met deze fiets.

Welke gereedschappen zijn nodig voor de montage?

U heeft een kruiskopschroevendraaier, een meetlint, een potlood, een boormachine en een boor van 8 mm diameter nodig.

Hoe onderhoud ik het ophangsysteem?

Smeer af en toe de katrollen met een lichte olie. Reinig vuile delen met een vochtige doek. Geen ander onderhoud is nodig.

Wat te doen als de levering onvolledig of beschadigd is?

Neem contact op met de klantenservice hotline (Kompernaß GmbH). Controleer de lijst met meegeleverde accessoires in de handleiding voordat u belt.

Hoe moet ik het product aan het einde van zijn levensduur afvoeren?

Gooi het niet bij het huishoudelijk afval. Lever het in bij een recyclingcentrum of gespecialiseerd bedrijf. De verpakking moet ook worden gerecycled.

GEBRUIKSAANWIJZING KH 4260 BICYCLE HOIST POWERFIX

Gebruik in overeenstemming met bestemming.26
Veiligheidsvoorschriften 26
Inhoud van het pakket 27
Benodigd montagematerialiaal 27
Montage 28
Reiniging en onderhoud 30
Milieurichtlijnen 30
EG-conformiteitsverklaring 31
Importeur / Service 31

Fiets ophanging KH 4260

Lees de gebruiksaanwijzing vór het eerste gebruik aandachtig door en bewaar deze voor toekomstig gebruik. Als u het apparaat overdoet aan iemand anders, geef dan ook de handleiding mee.

Gebruik in overeenstemming met bestemming

De fiets-ophanging is bestemd voor het ruimtebesparende en bandensparende opbergen van fietsen.

Zij is Niet bedoeld voor bedrijsmatig of industrieel gebruik.

Veiligheidsvoorschriften

■ Til Niet meer dan 20kg met de fiets-ophanging. Anders worden de fietsophanging beschadigd en valt de last maar beneden.
■ Controller of alle schroeven goed zich vastgedraaid voordat u de fietsophanging gaat gelebruiken.
Gebruik de bevestigingshaak principieel om de last te borgen. Ander zou de last omlaag können vallen.
Houd u Niet onder de zwevende last op.
Gebruik de fiets-ophanging alleen voor bewaardoeleinden en Niet voor doeleinden waarvoort het product Niet is bestemd.
Verricht geen reparaties aan de zwevende last.
■ Als het nylon koord beschadigd is, moet u het meteen verrangen.
Anders kan het scheuren.
Let erop dat de nylon koord Niet te snel door uw handen glijdt. Dat kan verbrandingen en schaafwonden veroorzaken.
■ De fiets-ophanging mag Niet worden bediend door zwakke Personen, bijv. kinderen. De fiets zou{kunnen vallen en verwondingen{kunnen verooorzaken.
Let erop, dat de draagbeugels bij het ophijsen of omlaag lately van de fiets Niet van zadel en stuur konnen glijden.

Inhoud van het pakket

• 2 plafondholders
  2 draagbeugels
  1 nylon koord (16,5m)
  1 bevestigingshaak
  1 handgreep
  4 kruskopschroeven met pluggen (S8)
• Deze gebruksaanwijzing

OPMERKING

Controller de inhoud van het pakket op volledigheid en op zichbare schade.
In geval de levering Niet compleet is of indien er sprake is van schade door gebrekkige verpakking of door transport, neemt u contact op met de Service-Holine.

Benodigd montagematerialiaal

• 1 kruskopschroevendraaier
• 1 meetint
• 1 potlood
  1 boormachine
• 1 boor (8 mm diameter)

Montage

LET OP

Let erop, dat voor het gebruik de bevestigingshaak onder het zadel vrijp enaar stevig vastkomt te zitten, bijv. aan een opstaande rand, een dwarsverbinding of iets dergelijks. Als een zekere bevestiging van de bevestigingshaak aan het zadel maybeijk is, mag de fiets-ophanging nicht worden gebruikt met deze fiets!

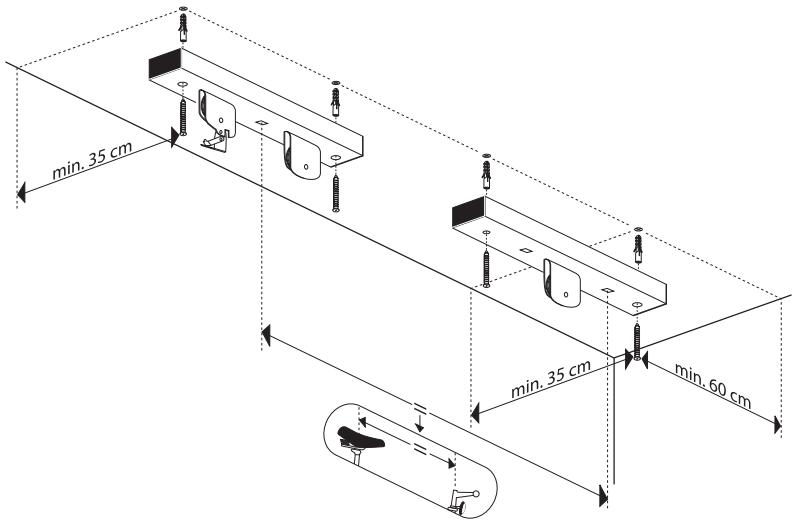

Meet de afstand:tussen het stuur en het zadel op uw fiets.
Teken deze maar af op het plafond. Boor met een boormachine de gaten en steek de pluggen in de gaten.
Bevestig.beideplafondhouldermetde meegeleverdekruiskopschroevenonderhetplafond.

Voer het nylon koord door de plafondhouser en kaak aan het einde een stabiele dubbele knoop.

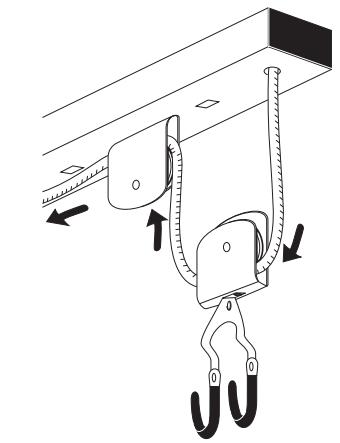

Verbind de constructie met de kabel volgens het katrolprincipe. Voer het nylon koord, beginnend bij de plafondhouser, afwisselend door de katrollen.

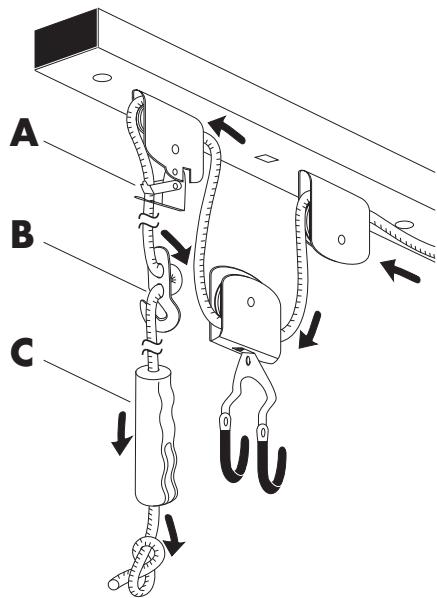

Voer het nylon koord door de zekeringsvoorzieening (A) van de plafondhouser, de bevestigingshaak (B) en de handgreep (C).
Controller of alle schroeven goed+zijn vastgedraaid voordat u de fietsophangingGaat gebruiken.

NL

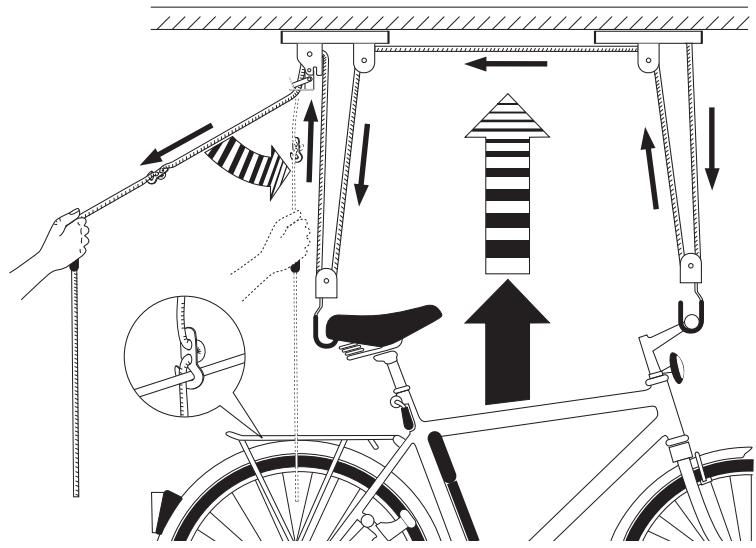

Bevestig de draagbeugels aan zadel en stuur en til de fiets op.
Borg de fiets op een geschikte plaats met de bevestigingshaak.

OPMERKING

Als het nylon koord bij het optillen of latent zakken van de fiets u door de handen glijdt, worden het kabel van de rem geactiveerd door de snelle doorloop en stop het nylon koord automatisch.

Reiniging en onderhoud

De fiets-ophanging is, tot op periodiek smeren van de katrollen, onderhoudsvrij.

Reinig de fiets-ophanging in geval van verruiling met een vochtige doeck.

Milieurrichtlijnen

Deponeer het apparaat in geen geval bij het normale huisvuil. Voer het toestel of via een erkend afvalverwerkingsbedrijf of via uw gemeenteiniging. Neem de momenteel geldende voorschriften in acht. Neem in geval van twijfel contact op met uw gemeenteinigingsdienst.

Voer alle verpakkingsmaterialen op een milieuvriendelijke manier af.

EG-conformiteitsverklaring

Wij, Kompernaß GmbH, Burgstraße 21, D 44867 Bochum, verklaren geheel op eigener verantwoording, dat het product voldoet aan alle eisen van de machine-richtlijn 2006/42/EC.

Type/Apparaatbeschrijving:

Powerfix Profi + fiets ophanging KH 4260

Productiejaar:

11/2010

Serienummer:

IAN 56081

Toegepaste geharmoniseerde normen:

EN ISO 12100-1: 2003

EN ISO 12100-2: 2003

Bochum, 13.10.2010

Hans Komperna

-Bedrijsleider

Importeur / Service

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com
