KH 4260 BICYCLE HOIST - Sistema di stoccaggio per biciclette POWERFIX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sistema di stoccaggio per biciclette (aggancio)
Marca	POWERFIX
Modello	KH 4260 BICYCLE HOIST
Carico massimo	20 kg
Lunghezza della corda	16,5 m
Materiale principale	Corda in nylon, acciaio
Accessori forniti	2 supporti da soffitto, 2 ganasce di sostegno, 1 gancio di fissaggio, 1 maniglia, 4 viti a croce con tasselli (S8), istruzioni
Utilizzo previsto	Stoccaggio della bicicletta al soffitto (interno)
Tipo di fissaggio	Al soffitto tramite supporti e tasselli
Sistema di sicurezza	Freno automatico per svolgimento rapido della corda
Meccanismo di sollevamento	Paranco con corda in nylon e pulegge
Manutenzione	Lubrificazione occasionale delle pulegge, pulizia con panno umido
Smaltimento	Riciclo tramite centri specializzati (non gettare nei rifiuti domestici)
Conformità	Direttiva macchine 2006/42/CE (marcatura CE)
Utensili di montaggio richiesti	Cacciavite a croce, metro, matita, trapano, punta da 8 mm
Paese d'origine	Germania (importatore Kompernaß GmbH)

Domande frequenti - KH 4260 BICYCLE HOIST POWERFIX

Qual è il carico massimo che può sostenere il sistema Powerfix KH 4260?

Il carico massimo è di 20 kg. Non superare mai questo limite per evitare danni o cadute.

Come installare correttamente il sistema di aggancio per bicicletta?

Misura la distanza tra manubrio e sella, trasferiscila al soffitto, fora fori da 8 mm, inserisci i tasselli e fissa i supporti. Infila la corda nelle pulegge e fai un doppio nodo. Fai riferimento alle istruzioni per lo schema esatto.

Cosa fare se la corda in nylon è danneggiata?

Sostituiscila immediatamente. Una corda danneggiata può strapparsi e far cadere la bicicletta. Contatta il servizio post-vendita per ottenere un pezzo di ricambio.

Come fissare la bicicletta una volta sollevata?

Usa il gancio di fissaggio fornito per agganciare la bicicletta a un punto stabile. Ciò evita oscillazioni o cadute accidentali.

Il sistema è dotato di un freno di sicurezza?

Sì, se la corda si svolge troppo rapidamente, il freno automatico si attiva e ferma la discesa. Non sostare mai sotto il carico.

Posso usare questo sistema con qualsiasi bicicletta?

No, le ganasce di sostegno devono potersi agganciare sotto la sella e sul manubrio. Se la sella non consente un fissaggio sicuro (es. assenza di bordo), non usare questo sistema con quella bicicletta.

Quali utensili sono necessari per il montaggio?

Avrai bisogno di un cacciavite a croce, un metro, una matita, un trapano e una punta da 8 mm di diametro.

Come mantenere il sistema di aggancio?

Lubrifica occasionalmente le pulegge con un olio leggero. Pulisci le parti sporche con un panno umido. Non è necessaria altra manutenzione.

Cosa fare se la consegna è incompleta o danneggiata?

Contatta la hotline del servizio post-vendita (Kompernaß GmbH). Verifica l'elenco degli accessori forniti nelle istruzioni prima di chiamare.

Come smaltire il prodotto a fine vita?

Non gettarlo nei rifiuti domestici. Smaltiscilo in un centro di riciclaggio o un'azienda specializzata. Anche l'imballaggio deve essere riciclato.

MANUALE UTENTE KH 4260 BICYCLE HOIST POWERFIX

Uso conforme 18
Indicazioni di sicurezza 18
Volume della fornitura 19
Materiale di montaggio necessario 19
Montaggio 20
Pulizia e cura 22
Smaltimento 22
Dichiarazione di conformità CE. 23
Importatore / Assistenza 23

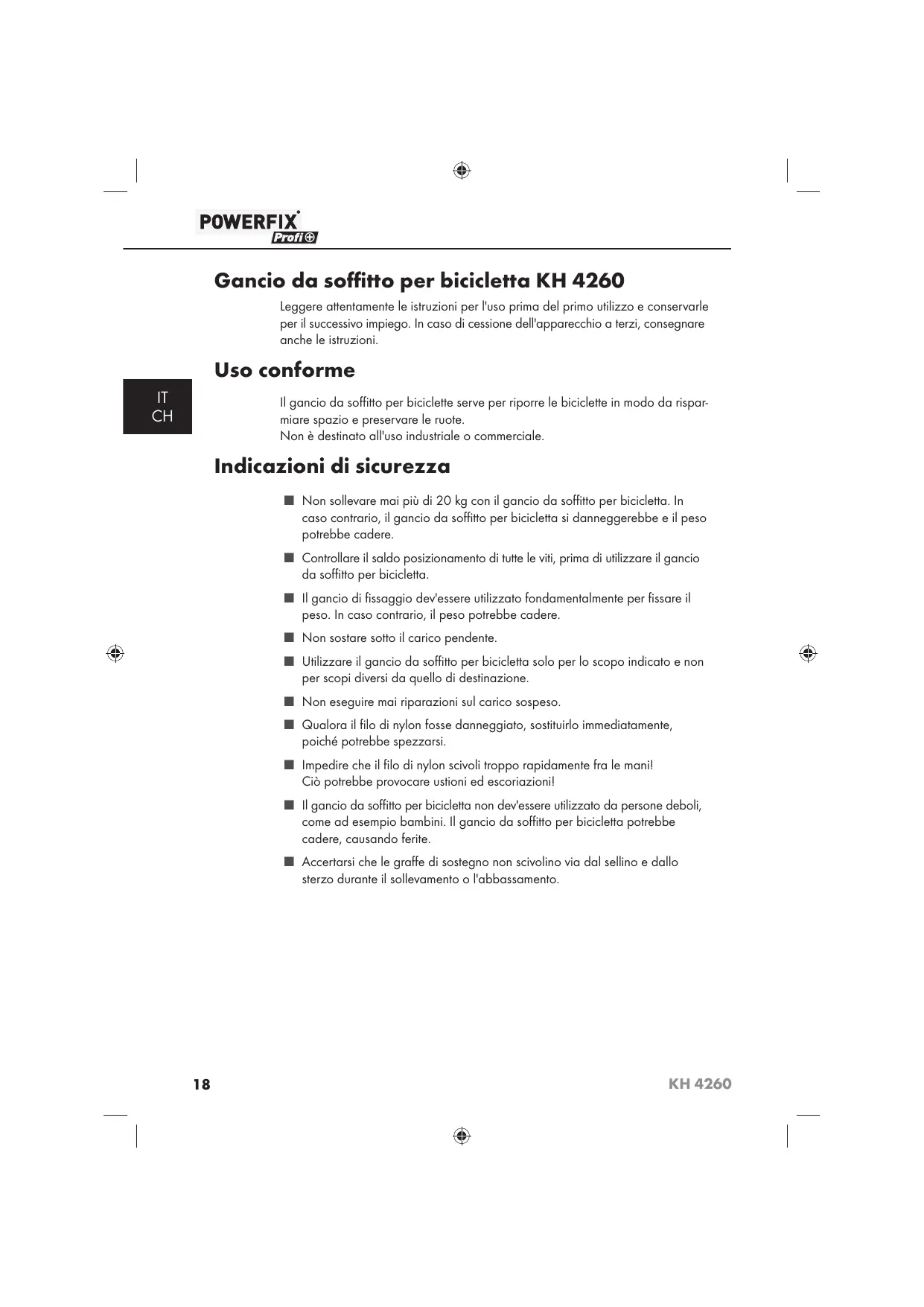

Gancio da soffitto per bicycletta KH 4260

Leggere attentamente le istruzioni per l'uso prima del primo utilizzato e conservarle per il successivo impiego. In caso di cessione dell'apparecchio a terzi, consignare ancche le istruzioni.

Uso conforme

Il gancio da soffitto per bicyclette serve per riporre le bicyclette in modo da risparmiare spazio e preservare le ruote.

Non è destinato all'uso industriale o commerciale.

Indicazioni di sicurezza

Non sollevare mai più di 20 kg con il gancio da soffitto per bicyclicta. In caso contrario, il gancio da soffitto per bicyclicta si danneggerebbe e il peso potrebbe cadere.
Controllare il saldo posizionamento di tutte le viti, prima di utilizzare il gancio da soffitto per bicycletta.
Il gancio di fissaggio dev'essere utilizzato fondamentalmente per fissare il peso. In caso contrario, il peso potrebbe cadere.
Non sostare sotto il carico pendente.
Utilizzare il gancio da soffitto per bicyclicetta solo per lo scopo indicato e non per scopi diversi da quello di destinazione.
Non eseguire mai riparazioni sul carico sospeso.
■ Qualora il filo di nylon fosse danneggiato, sostuirlo immediatamente, poiché potrebbe spezzarsi.
Impedire che il filo di nylon scivoli troppo rapidamente fra le mani! Cio potrebbe provocare uszioni ed escorazioni!
Il gancio da soffitto per bicyclicta non dev'essere utilizzato da persone deboli, come ad esempio bambini. Il gancio da soffitto per bicyclicta potrebbe cadere, causando ferite.
Accertarsi che le graffe di sostegno non scivolino via dal sellino e dallo sterzo durante il sollevamento o l'abbassamento.

Volume della fornitura

2 sostegni a soffitto
- 2 graffiti di sostegno
1 filo di nylon (16,5m)
- 1 gancio di fissaggio
1 maniglia
4 viti con intaglio a croce e tassello (S8)
Le presenti istruzioni per l'uso

AVVERTENZA

Controllare la completeness e integrità della fornitura in relazione ai danni visibili.
In caso di fornitura incomplete o in presenza di danni derivanti da imballaggio insufficiente o causati dal trasporto, rivolgersi alla Hotline di assistenza.

Materiale di montaggio necessario

• 1 cacciavite per viti con testa a croce
• 1 metro a nastro
• 1 matita
  1 trapano
  1 punta (8 mm di diameter)

Montaggio

ATTENZIONE

Prima dell'uso assicurarsi che la graffiti di sostegno si insertisce molto il sellino con un posizionamento stabile, ad es. a un bordo, a una traversa o simili. In assenza di un fissaggio stabile della graffiti di sostegno al sellino, non utilizzato il gancio da soffitto per bicycletta con但这a bicycletta!

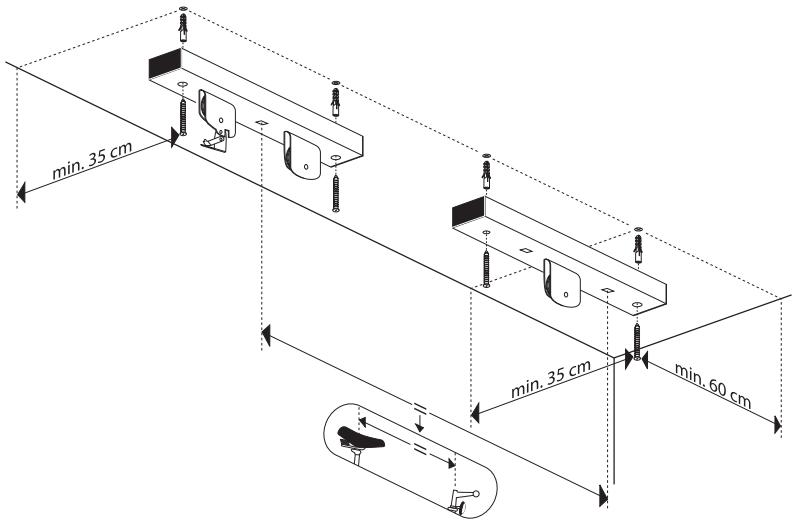

Misurare la distanza fra manubrio e sella della bicycletta.
Riportare la misura sul soffitto. Perforare i puniti contrassegnati con un trapano e insertire i tasselli.
Fissare i due supporti a soffitto con l'accluso cacciavite per viti con testa a croce除去 il soffitto.

Condurre il filo di nylon atraverso il supporto a soffitto e all'estremità eseguire un doppio dato stabile.

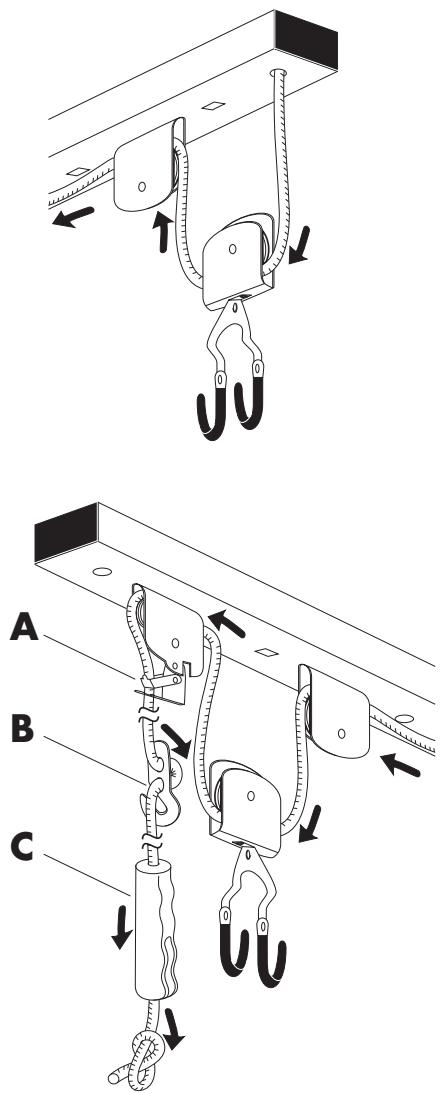

Collegare la struttura al filo di nylon secondo il principio del paranco. Condurre il filo di nylon, partendo dal supporto a soffitto, alternativamenteattraverso le rotelle.
Condurre il filo di nylonattraverso il dispositorio sicurezza (A) del supporto a soffitto, gancio di fissaggio (B) e maniglia (C).
Controllare il saldo posizionamento di tutte le viti, prima di utilizzato il gancio da soffitto per bicycletta.

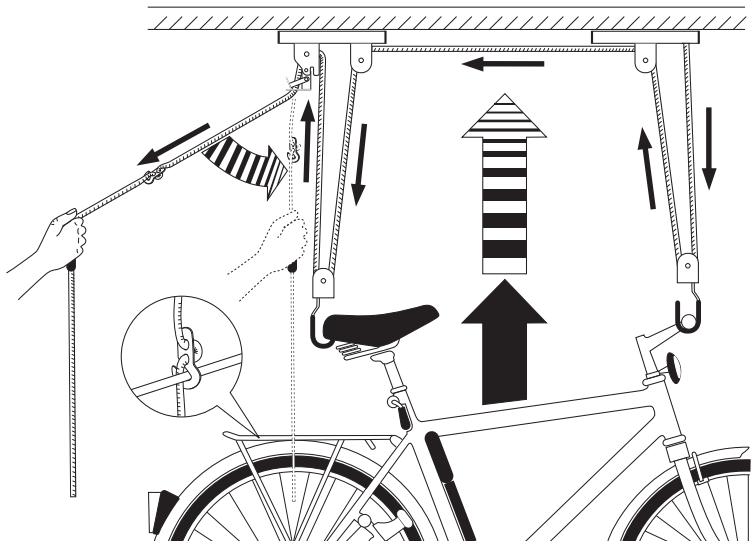

Fissare la graffadi sostegnolalsellino eallo sterzo esollevare la bicicletta.
Fissare la bicyclictta a un punto idoneo con il gancio di fissaggio.

AVVERTENZA

Se il filo di nylon scivolasse fra le mani all'atto del sollevamento o della discesa della bicycletta, il movimento rapido del filo azionera il freno e il filo si fermera automaticamente.

Pulizia e cura

Il gancio da soffitto per bicycletta non necessita di manutenzione, fatta eccezione per un occasionale ingrassaggio delle rotelle.

Pulire gancio da soffitto per bicyclicta con un panno leggermente umido.

Smaltimento

Non gettare per alcun motivo l'apparecchio insieme ai normali rifiuti domestici. Smaltire l'apparecchio atraverso un'azienda di smaltimento autorizzata o attraverso l'ente di smaltimento comunale. Rispettare le prescrizioni attualmente in vigore. In caso di dubbi mettersi in contatto con l'ente di smaltimento competente.

Smaltire tutti i materiali dell'imballaggio in modo ecocompatibile.

Dichiarazione di conformità CE

Kompernaß GmbH, Burgstraße 21, D-44867 Bochum, dichiara sotto la propria responsabilità che il prodotto è conforme a tutti i requisiti della Direttiva machine 2006/42/EC.

Tipo/contrassegno appearechio:

Powerfix Profi + gancio da soffitto per bicycletta KH 4260

Anno di produzione:

11/2010

Numero di serie:

IAN 56081

Norme armonizzate utilizes:

EN ISO 12100-1: 2003

EN ISO 12100-2: 2003

Bochum, 13.10.2010

Hans Komperna

• Direttore -

Importatore / Assistenza

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY
