Produkttyp	Fahrrad-Aufbewahrungssystem (Hängesystem)
Marke	POWERFIX
Modell	KH 4260 BICYCLE HOIST
Maximale Belastbarkeit	20 kg
Seillänge	16,5 m
Hauptmaterial	Nylonseil, Stahl
Mitgeliefertes Zubehör	2 Deckenhalterungen, 2 Halteklauen, 1 Befestigungshaken, 1 Griff, 4 Kreuzschlitzschrauben mit Dübeln (S8), Anleitung
Verwendungszweck	Fahrradaufbewahrung an der Decke (innen)
Befestigungsart	An der Decke mittels Halterungen und Dübeln
Sicherheitssystem	Automatische Bremse bei schnellem Seilablauf
Hebevorrichtung	Flaschenzug mit Nylonseil und Rollen
Wartung	Gelegentliches Schmieren der Rollen, Reinigung mit feuchtem Tuch
Entsorgung	Recycling über Fachbetriebe (nicht in den Hausmüll werfen)
Konformität	Maschinenrichtlinie 2006/42/EG (CE-Kennzeichnung)
Erforderliches Montagewerkzeug	Kreuzschlitzschraubendreher, Maßband, Bleistift, Bohrmaschine, Bohrer 8 mm
Ursprungsland	Deutschland (Importeur Kompernaß GmbH)

Häufig gestellte Fragen - KH 4260 BICYCLE HOIST POWERFIX

Wie hoch ist die maximale Belastbarkeit des Powerfix KH 4260 Systems?

Die maximale Belastbarkeit beträgt 20 kg. Überschreiten Sie diese Grenze niemals, um Schäden oder Stürze zu vermeiden.

Wie installiere ich das Fahrrad-Aufhängesystem korrekt?

Messen Sie den Abstand zwischen Lenker und Sattel, übertragen Sie ihn an die Decke, bohren Sie 8 mm Löcher, setzen Sie die Dübel ein und befestigen Sie die Halterungen. Fädeln Sie das Seil durch die Rollen und machen Sie einen Doppelknoten. Beachten Sie die Anleitung für die genaue Zeichnung.

Was tun, wenn das Nylonseil beschädigt ist?

Ersetzen Sie es sofort. Ein beschädigtes Seil kann reißen und das Fahrrad fallen lassen. Kontaktieren Sie den Kundendienst, um ein Ersatzteil zu erhalten.

Wie sichere ich das Fahrrad nach dem Anheben?

Verwenden Sie den mitgelieferten Befestigungshaken, um das Fahrrad an einem stabilen Punkt zu sichern. Dies verhindert Schwingungen oder versehentliches Herunterfallen.

Ist das System mit einer Sicherheitsbremse ausgestattet?

Ja, wenn sich das Seil zu schnell abwickelt, wird die automatische Bremse ausgelöst und stoppt den Abstieg. Halten Sie sich niemals unter der Last auf.

Kann ich dieses System mit jedem Fahrrad verwenden?

Nein, die Halteklauen müssen unter dem Sattel und am Lenker einrasten können. Wenn der Sattel keine sichere Befestigung ermöglicht (z.B. fehlender Sattelsteg), verwenden Sie dieses System nicht mit diesem Fahrrad.

Welche Werkzeuge werden für die Montage benötigt?

Sie benötigen einen Kreuzschlitzschraubendreher, ein Maßband, einen Bleistift, eine Bohrmaschine und einen Bohrer mit 8 mm Durchmesser.

Wie pflege ich das Aufhängesystem?

Schmieren Sie gelegentlich die Rollen mit einem leichten Öl. Reinigen Sie verschmutzte Teile mit einem feuchten Tuch. Keine weitere Wartung erforderlich.

Was tun, wenn die Lieferung unvollständig oder beschädigt ist?

Kontaktieren Sie die Kundendienst-Hotline (Kompernaß GmbH). Überprüfen Sie die Liste der mitgelieferten Zubehörteile in der Anleitung, bevor Sie anrufen.

Wie entsorge ich das Produkt am Ende seiner Lebensdauer?

Werfen Sie es nicht in den Hausmüll. Bringen Sie es zu einem Recyclingzentrum oder einem Fachbetrieb. Auch die Verpackung muss recycelt werden.

BEDIENUNGSANLEITUNG KH 4260 BICYCLE HOIST POWERFIX

Bestimmungsgemäß Verwendung 2
Sicherheitshinweise 2
Lieferumfang. 3
Benötigtes Montagematerial. 3
Montage. 4
Reinigung und Pflege 6
Entsorgung 6
EG Konformitätserklarung. 7
Importeur/Service 7

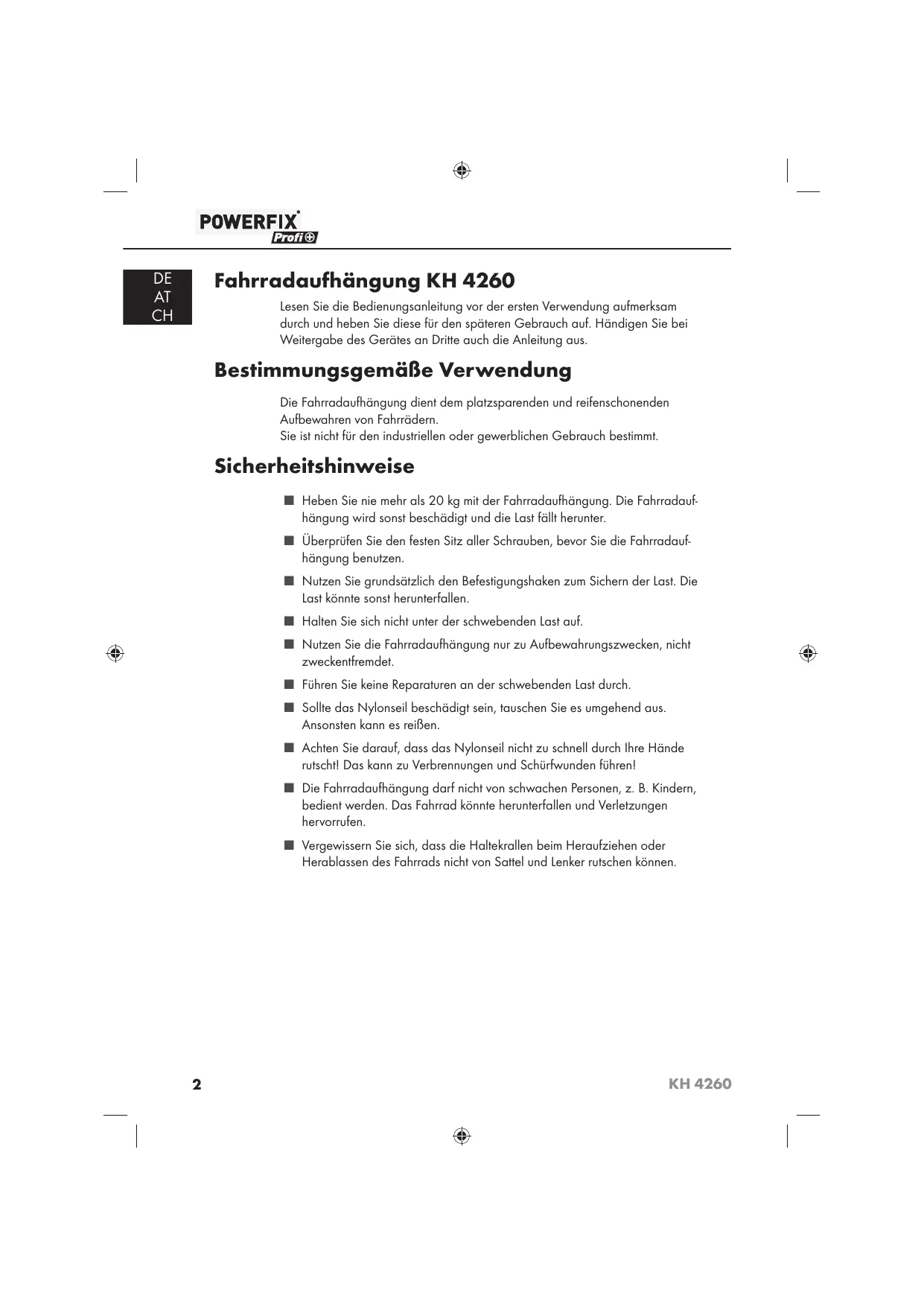

Fahradaufhängung KH 4260

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und haben Sie diese für den späteren Gebrauch auf. Handigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus.

Bestimmungsgemäß Verwendung

Die Fahrradaufhängung dient dem platzsparen und reifenschonenden Aufbewahren von Fahrädern.

Sie ist nicht für den industriellen oder gewerblichen Gebrauch bestimmt.

Sicherheitshinweise

Heben Sie nie mehr als 20kg mit der Fahrradaufhängung. Die Fahrradaufhängung wird sonst beschädigt und die Last fällt herunter.
Überprüfen Sie den festen Sitz aller Schrauben, bevor Sie die Fahrradauf-hängung benutzen.
Nutzen Sie grundsätzlich den Befestigungshaken zum Sichern der Last. Die Last konnte sonst herunterfallen.
Halten Sie sich nicht unter der schwebenden Last auf.
Nutzen Sie die Fahrradaufhängung nur zu Aufbewahrungszwecken, nicht zweckentfremdet.
Fuhren Sie keine Reparaturen an der schwebenden Last durch.
Sollte das Nylonseil beschädigt sein, tauschen Sie es umgehend aus. Ansonsten kann es reifen.
Achten Sie daraufuf, dass das Nylonseil nicht zu schnell durch ihre Hunde rutsch! Das kann zu Verbrennungen und Schürfwunden führen!
Die Fahrradaufhängungarficht von schwachen Personen, z.B.Kindern, bedient werden.Das Fahrrad kcnnte herunterfallen und Verletzungen hervorrufen.
Vergewissern Sie sich, dass die Haltekrallen beim Heraufziehen oder Herablassen des Fahrrads nicht von Sattel und Lenker rutschen konnen.

Lieferumfang

2 Deckenhalter
2 Haltekrallen
1 Nylonseil (16,5m)
1 Befestigungshaken
1 Handgriff
4 Kreuzschlitzschrauben mit Dübel (S8)
- These Bedienungsanleitung

HINWEIS

Prufen Sie den Lieferumfang auf Vollständigkeit und auf sichbare Schäden.
Beiner unvollständigen Lieferung oder Schäden infolge mangelhafter Verpackung oder durch Transport wenden Sie sich an die Service-Hotline.

Benösigtes Montagematerial

1 Kreuzschlitzschraubendreher
1 Maßband
1 Bleistift
Bohrmaschine
1 Bohrer (8 mm Durchmesser)

Montage

ACHTUNG

Vergewissern Sie sich vor dem Gebrauch, dass die Haltekralle unter den Sattel greift und Dort festen Halt findet wie z.B. an einer Aufkantung, einer Querstrebe oder ahnlichem. Ist keine sichere Befestigung der Haltekralle am Sattel möglich, darf die Fahrradaufhängung nicht mit dieser Fahrrad betriebenen werden!

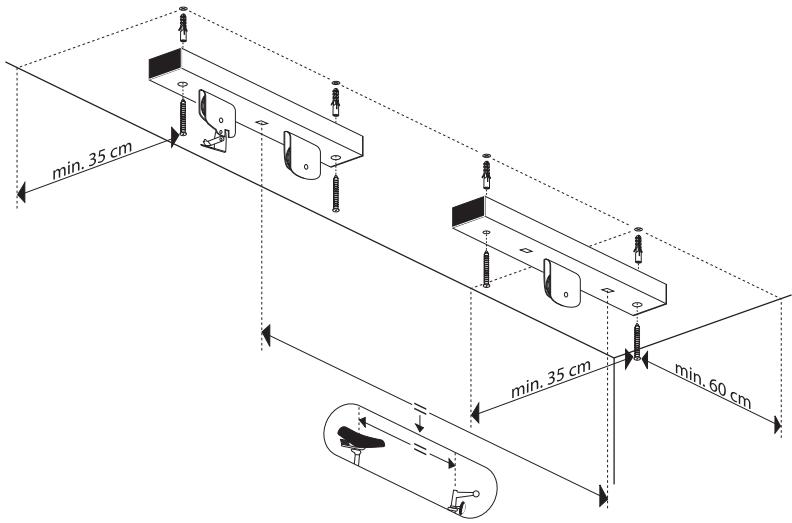

Messen Sie den Abstand zwischen Lenker und Sattel an Ihr Fahrrad.
Übertragen Sie das Maß auf die Decke. Bohren Sie mit einer Bohrmschine die Löcher und stecken Sie die Dübel hinein.
Befestigen Sie beide Deckenhalter mit den mitgelieferten Kreuzschlitzschrauben unter der Decke.

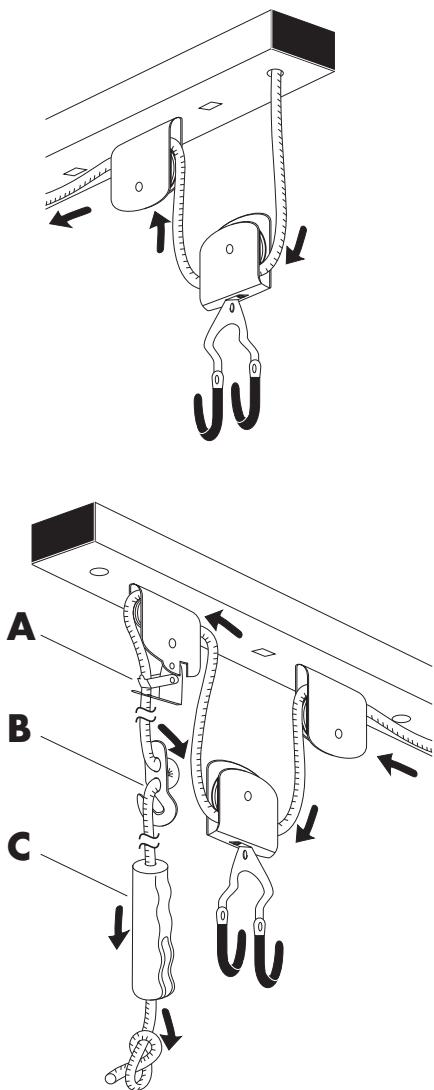

Führn Sie das Nylonseil durch den Deckenhalter und machen Sie am Ende einen stabilen Doppelknoten.

Verbinden Sie die Konstruktion mit dem Nylonseil nach dem Flaschenzug-prinzip. Führn Sie das Nylonseil, am Deckenhalter angefangen, abwechseld durch die Rolten.
Führn Sie das Nylonseil durch die Sicherungsvorrichtung (A) des Deckenhalters, den Befestigungshaken (B) und den Handgriff (C).
Überprüfen Sie den festen Sitz aller Schrauben, bevor Sie die Fahrradauf-hängung benutzen.

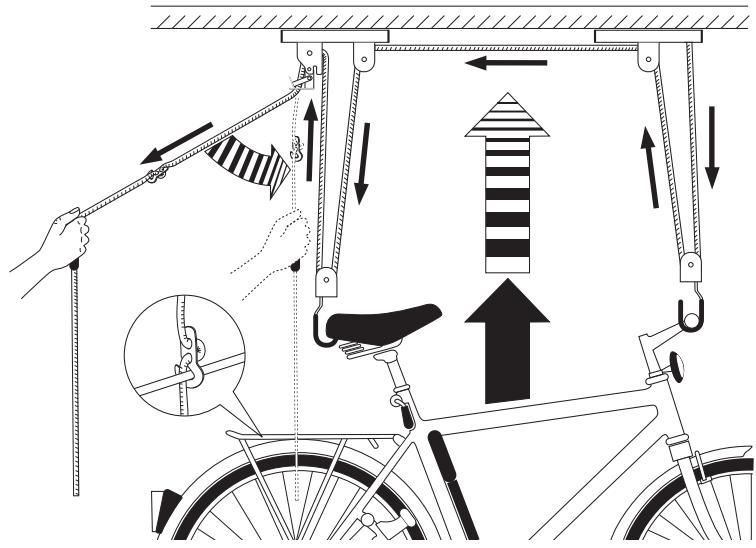

Befestigen Sie die Haltekrallen am Sattel und Lenker und haben Sie das Fahrrad an.
Sichern Sie das Fahrrad an einer geeigneten Stelle mit dem Befestigungshaken.

HINWEIS

• Wenn Ihnen das Nylonseil beim Heraufziehen oder Herablassen des Fahrrades durch die Höhe rutsch, wird durch den schellen Durchlauf des Seiles die Bremse ausgelöst und das Nylonseil stoppt automatisch.

Reinigung und Pflege

Die Fahrradaufhängung ist, bis auf gelegentliches Fetten der Rollen, wartungsfrei.

Reinigen Sie die Fahrradaufhängung bei Verschmutzung mit einem feuchten Tuch.

Entsorgung

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich imZweifelsfall mit ihrer Entsorgungseinrichtung in Verbindung.

Führn Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

EG Konformitätserklärung

Wir, Kompernaß GmbH, Burgstraße 21, D-44867 Bochum, erklärten in alleiniger Verantwortung, dass das Produkt allen Anforderungen der Maschinenrichtlinie 2006/42/EC entspricht.

Typ/Gerätebezeichnung:

Powerfix Profi + Fahrradaufhängung KH 4260

Herstellungsjahr:

11/2010

Seriennummer:

IAN56081

Angewandte harmonisierte Normen:

EN ISO 12100-1: 2003

EN ISO 12100-2: 2003

Bochum, den 13.10.2010

Hans Komperna

Geschäftsführer

Importeur/Service

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM

www.kompernass.com
