Producttype	GPS-tracker / maritieme locator
Merk	Navman
Model	Tracker 500
Afmetingen (L x B x H)	150 x 80 x 30 mm (schatting)
Gewicht	200 g (schatting)
Voeding	12 V DC (stroomkabel meegeleverd) of AA-batterijen (niet inbegrepen)
Scherm	LCD-scherm met achtergrondverlichting, resolutie 128 x 160 pixels
GPS-ontvanger	12 kanalen, WAAS/EGNOS compatibel
Hoofdfuncties	Bootcentrering, alarmen (highway, 1 minuut, ankergang), log (afgelegde afstand), waypointbeheer (naam/symbool AAN/UIT), Goto-knop en Waypoint-snelkoppeling
Beschikbare schermen	Spoor, Positie, Highway, Waypoint
Alarmen	Koersafwijkingalarm (XTE), 1-minuutalarm (TTG), ankergangalarm
Bootcentrering	Activeerbaar door gelijktijdig indrukken van zoom-in en zoom-out toetsen, symmetrie beschikbaar vanaf elk scherm
Log (afstand)	Cumulatieve afstand sinds reset, weergegeven in het Positie-scherm
Waypointbeheer	Weergave per naam AAN/UIT en symbool AAN/UIT, modi ALLES/GEEN/SEL
Snelkoppelingen	Zoom-in ingedrukt houden voor Goto, zoom-out voor Waypoint-menu
Interface-taal	Frans, Engels, Nederlands (afhankelijk van versie)
Leveringsomvang	Apparaat, stroomkabel, bevestigingsbeugel, gebruikershandleiding
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Vermijd oplosmiddelen. Beschermen tegen zout water.
Veiligheid	Alleen gebruiken met zekeringen van de juiste sterkte. Niet blootstellen aan extreme temperaturen.
Reserveonderdelen en repareerbaarheid	Neem contact op met een erkende Navman-service voor reparaties. Geen consumentenreserveonderdelen.

Veelgestelde vragen - TRACKER 500 NAVMAN

Hoe centreer ik de boot op het Spoor-scherm?

Druk tegelijkertijd op de toetsen zoom-in en zoom-out (toets CTR). Er verschijnt een diamantsymbool onderaan het Spoor-scherm dat aangeeft dat de functie is geactiveerd.

Hoe stel ik de breedte van de navigatiebaan in?

De breedte wordt niet meer ingesteld in het menu Instellingen. Gebruik op het Highway-scherm de toetsen zoom-in en zoom-out om de baan aan te passen.

Wat te doen als het ankergangalarm te vaak afgaat?

Verhoog de maximale afstand voor ankergang (parameter ANKER 0.XX) in het Alarmmenu. Als u geen DGPS heeft, kan de nauwkeurigheid verminderd zijn (tot 300 m) en wordt geadviseerd de waarde te verhogen.

Hoe geef ik de naam van waypoints weer op het Spoor-scherm?

Activeer in het bewerkingsscherm van een waypoint de optie Namen AAN. Om alle namen weer te geven, ga naar het Waypoint-menu en kies Namen ALLES. Let op: de naam kan niet worden weergegeven zonder het symbool.

Hoe gebruik ik de snelkoppeling 'Goto' snel?

Houd vanaf elk scherm de toets zoom-in ingedrukt om het Goto-menu weer te geven. U kunt dan een waypoint, een markering kiezen of een route volgen.

Hoe krijg ik snel toegang tot het Waypoint-menu?

Houd vanaf elk scherm de toets zoom-out ingedrukt. Als de cursor op een waypoint staat, worden de eigenschappen van dat waypoint direct weergegeven.

Wat betekent het alarm '1 minuut'?

Het alarm '1 minuut' bewaakt de resterende tijd tot aankomst (TTG). Het wordt geactiveerd wanneer de TTG minder dan een minuut wordt, zowel visueel als hoorbaar.

Hoe reset ik de afgelegde afstand (log)?

In het menu Afstand (voorheen Eenheden) kunt u de afgelegde afstand resetten en de eenheden kiezen (zeemijlen, km, etc.).

Kan ik de weergave van waypoints uitschakelen zonder ze te verwijderen?

Ja. Kies in het Waypoint-menu Symbolen GEEN of stel elk waypoint afzonderlijk in op Symbool UIT. De waypoints blijven in het geheugen.

Hoe onderbreek ik de huidige navigatie via het Goto-menu?

Wanneer u het Goto-menu activeert door zoom-in ingedrukt te houden, verschijnt een venster met de vraag of u de huidige navigatie wilt onderbreken. Bevestig om naar de nieuwe bestemming te gaan.

GEBRUIKSAANWIJZING TRACKER 500 NAVMAN

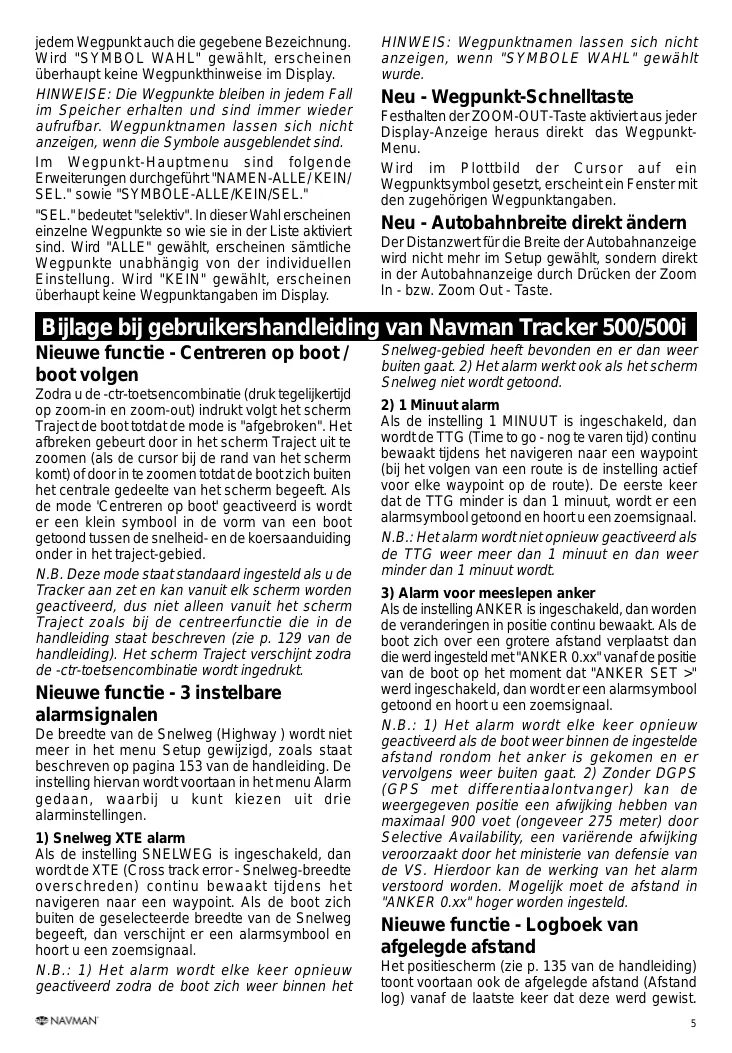

Bijlage bij gebruikershandleiding van Navman Tracker 500/500i

Nieuwe functie - Centreren op boot / boot volgen

Zodra u de-ctr-toetsencombatie (druk tegelijerkertijd op zoom-in en zoom-out) indrukt volgt het scherm Traject de boot totdat de mode is "afgebroke". Het afbreken gebeurt door in het scherm Trajectuit te zoomen (als de cursor bij de rand van het scherm komt) of door in te zoomen totdat de boot zich buiten het centrale gedeelte van het scherm begeeft. Als de mode 'Centreten op boot' geactiveerd is worden er een Klein symbol in de vom van een boot getoondussen desnelheid-en de koersaanduiding onder in het traject-gebied.

N.B. Deze mode staat standard ingesteld als u de Tracker aanzetan kan vanuit elk scherm worden geactiveerd, dus Niet alleen vanuit het scherm Traject zoals bij de centreerfunctie die in de handleiding staat beschreiben (zie p. 129 van de handleiding). Het scherm Traject verschijt zodra de -ctr-toetsencombinatie wordt ingedrukt.

Nieuwe functie - 3 instelbare alarmsignalen

De breedte van de Snelweg (Highway) worden nicht更是 in het menu Setup gewijzigd, zoals staat beschrenven op paging 153 van de handleiding. Deinstalling hiervan worden voortaan in het menu Alarm gedaan, waar bij u kuntkiezen uit drie alarminstelleningen.

1) Snelweg XTE alarm

Als deinstalling SNELWEG is ingeschakeld, dan word de XTE (Cross track error - Snelweg-breedte overschreten) continu bewaaktijdens het navigeren aan een waypoint. Als de boot zich buiten de geselecteerde breedte van de Snelweg begeeft, dan verschijt er een alarmsymbol en hoort u een zoemsignaal.

N.B.: 1) Het alarm worden elke keer opnieuw geactiveerd zodia de boot zich wer binnen het

Snelweg-gebied haeft bevonden en er dan waar buiten gaat. 2) Het alarm werkkt ook als het scherm Snelweg Niet worden getoond.

2) 1 Minuut alarm

Als deinstalling 1 MINUUT is ingeschakeld, dan worddet TTG(Time to go-nog te varen tijd) continu bewaektijdenshet navigeren aan een waypoint (bij het volgen van een route is de installing actief voor elkewappoint op de route).De eesteer keerdat de TTG minder is dan 1 minut,worderteen alarmsymboolgetoond enhoortu een Zoemsignaal.

N.B.: Het alarm worden Niet opnieuw geactveerd als de TTG waar更是 dan 1 minuut en dan weer minder dan 1 minuut worden.

3) Alarm voor meeslepen anker

Als de instelling ANKER is ingeschakeld, dan worden de veranderingen in positie continu bewaakt. Als de boot zich over een grotere afstand verplaatst dan die werk ingesteld met "ANKER 0.xx" vanaf de positie van de boot op het moment dat "ANKER SET >" werde ingeschakeld, dan worden een alarmsymbolbool goetond en hoort u een zoemsignaal.

N.B.: 1) Het alarm worden elke keer opnieuw geactiveerd als de booteer binnen de ingestelde afstand rondon het anker is gekommen erervolgens waar buiten gaat. 2) Zonder DGPS (GPS met differentiaalontvanger) kan de weergevegen positie een afwijking hebben van maximaal 900 voet (ondeveer 275 meter) door Selective Availability, een variërende afwijking verooraakt door het ministerie van defensie van de VS. Hierdoor kan de werkung van het alarm verstaord worden. Mogelijk moet de afstand in "ANKER 0.xx" hoger worden ingesteld.

Nieuwe functie - Logboek van afgelegde afstand

Het positieschem (zie p. 135 van de handleiding) toont voortaan ook de aflegede afstand (Afstand log) vanaf de laatste keer dat ze.DE wergest.

Deze worden gemeten door optelling van oepenvolgenderechte lijnen (net als bij het maken van een vaaroute). Hierdoor is de weergegeven afstand nicht erg nauwkeurig als u de hele dag inkleine cirkels (diameter van bijvoorbeeld 200 meter) vaart. Als u deze functie echter aan het begin van de reis vergeet in te schakenen, dan wordt de afstand vanaf de positie die DeTracker de laatste keer had vastgesteld redelijk nauwkeurig aangegeven. De instenting van de eenheid van de afstand zoals aangegeven op p. 154 van de handleiding is gewijzigd en wordt voortaan gedaan in een afstandmenu, waar ook de afstandgegevens kuren worden gewist.

Nieuwe functie -Instelbare waypoint-weergave

Er zijnulative opties voor waypoint-weergave bijgewekomen,waardoor de weergave van de waypoints op het scherm Traject is verbeterd.

Op het scherm Waypoints bewerken (zie p. 145 van de handleiding) zijn er twee extra instelmogelijkheden toegevoedg: "NAAM I AAN/UIT" en SYMBOOL I AAN/UIT. Als er een nieuw waypoint wordt gemaakt, worden standaard alleen het waypoint-symbool op de vaaroute去买ond. Als de optie NAAM is ingeschakend, dan worden de naam van het waypoint rechts van het waypoint in het scherm去买ond. Als de optie Symbool is uitgeschakend, dan worden het waypoint Niet op het scherm去买ond.

N.B.: 1) Als de optie Symbool uitgeschakeld staat, is het waypoint daarmee Niet gewist. Het waypoint kan in de lijst met waypoints gewoon worden geselecteerd en de weergave van het symbool kan meer worden ingeschakeld. 2) Het is Niet möglichd de optie Naam in te schaken als de optie Symbool uitgeschakeld is.

Aan het hoofdmenu Waypoints (zie p. 142 van de handleiding) zijn twee extra opties voor instillingen tegoevegd: "NAAM I ALLE/GEEN/SEL." En "SYMBOLEN I ALLE/GEEN/SEL". Als SEL.

(afkorting van SELECTIE - geselecteerd) worden gemarkeeed, dan worden de naam/het symbol in overeenstemming met de instelling van elke afzonderlijke waypointinstilling weergegeven. Als ALLE worden gemarkeeed, dan worden de naam/het symbol weergegeven, ongeacht de instelling van elk waypoint. Als GEEN worden gemarkeeed, worden de naam/het symbol Niet weergegeven, ongeacht de instelling van elk waypoint.

N.B.: Het is Niet möglich de name van de waypoints in te schakelen als de waypoint-symbolen zijn uitgeschakeld.

Nieuwe functie - Goto-toets

Als u de toets Zoom-in ingedrukt houdt, ongeacht welk scherm er wordt getoond, dan gaat u direct maar het scherm GO, TO WAYPOINT, NAAR MARK, LANSG ROUTE, zoals getoond op p. 141 van de handleiding.

N.B.: Als u op dat moment alaar een waypoint navigeert, dan verschijt er eerst een optie waar bij u wordt gesvaagd of u de navigatie eerst wilt annuleren.

Nieuwe functie - Waypoint-toets

Als u de toets Zoom-out ingedrukt houdt, ongeacht welk scherm er wordt getoond, dan gaat u direct maar het menu WAYPOINTS, zoals getoond op p. 142-145 van de handleidings.

N.B.: Als de cursor op een waypoint wordt geplaatst in het scherm Trackplot, dan brengt de spelnkoppeling u directaar het scherm van dat waypoint.

Wijziging in bediening - Breede van de Snelweg

De bredte van de SNELWEG (vaarroute) worden nicht meer in het menu Setup ingesteld zoals worden aangegeven op p. 153 van de handeiding.

In het scherm Snelweg(Int) u de bredte van de Snelweg wijzigem met de toetsen Zoom-in en Zoomout.
