GEBRUIKSAANWIJZING BA 751 NILFISK

De nummers:tussen haakjes verwijzen naar de onderdelen die worden weergegeven in het hoofdstuk Beschrijving van de machine.

DOEL EN INHOUD VAN DEZE HANDLEIDING

Deze handleiding heet tot doel de bediener te voorzien van alle informatie die nodig is om deze machine op de juiste en veiligste manier te gebruiken. Er staat informatie in over technische aspecten, de veiligheid de werkig, het stoppen, het onderhoud, de verwangingsonderdelen en de verwijdering van de machine.

De bedieren en bevoegde technici die met deze machine werkken,要去 de instructies in deze handleiding zorgvuldig lezen voordat ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpretatie van de instructies contact op met Nilfisk voormeer uitleg.

BETREFFENDE PERSONEN

Deze handeig is bestemd voor de bediener van de machine en de technici die verantwoerdelijk zijn voor het onderhoud van de machine. De bedieners moen gehandelingen uitvoeren die alleen door bevoegde monteurs uitgevoerd moen worden. Nilfisk is niet verantwoerdelijk voor schade die is ontstaan uit het negeren van dit verbod.

OPBERGEN VAN DE HANDLEIDING

De instructiehandleiding moet in een geschikte envelop bij de machine worden bewaard. Er zou geen vloeistoffen of andere materialen bij komen zodate de handleiding goed leesbaar blijft.

CONFORMITEITSVERKLARING

De conformiteitsverklaring die bij de machine worden geleverd is een verklaring dat de machine voldoet aan de geldende wetgeving.

OPMERKING

Twee kopieën van de oorspronkelijke verklaring van overeenstemming�n verstrekt samen met de machinedocumentatie.

IDENTIFICATIEGEGEVENS

Het serienummer en model van de machine staan op hetplaatje (34).

Het productiejaar van de machine wordt in de conformiteitsverklaring aangegeven. Het productiejaar kan ook worden afgeleid uit de eerste twee cijfers van het serienummer van de machine.

Deze informatatie is nodig als u verwangingsonderdelen voor de machine bestelt. Gebruik de onderstaande ruimte om de identificatiegegevens van de machine op te schrijven.

Model MACHINE

Serienummer MACHINE

ANDERE GEBRUIKERSHANDLEIDINGEN

• Handleiding van de elektronische acculader, indien aanwezig; worden beschouwd als integraal onderdeel van deze handleiding Daarnaast zijn de volgende handledingen leverbaar:
• Werkplaatshandleiding (te raadplegen bij de servicecentra van Nilfisk)
• Catalogus met verrangingsonderdelen (behoort tot de uitrusting van de machine)

VERVANGINGSONDERDELEN EN ONDERHOUD

Als er onderhouds- of herstelwerkzaamheden aan de machine nodig zich,要去 u deze door bevoegd personeel of bij servicecentra van Nilfisk latent uitvoeren.

Ermighten allein originele verrangingsonderdelen en accessoires worden gebruikt.

Als u hulp nodig heeft of verwangingsonderdelen en accessoires wilt bestellen bij Nilfisk, zorg dan dat u het model en het serienummer.altijd bij de hand heeft.

MODIFICATIES EN VERBETERINGEN

Nilfisk streett naen constante perfectie van onze producten en we behoenden ons hetrecht voor modificaties en aanpassingen aan te brengen indien wij die nodig achten. U bent nicht verplicht deze modificaties of verbeteringen door te voeren op een erder aangeschafte machine.

Eventuele aanpassingen en/of toevoegingen van accessoires moeten expliciet worden goedgekeurd en uitgevoerd door Nilfisk.

BEDRIJFSCAPACITEIT

Deze schrobmachines zich ontwikkeld en gebouwd voor het reinigen (wassen en drogen) van gladde en solide vloeren in openbare en bedrijfsruimten onder veilige omstandigheden en要去en door een bevoegde bediener worden gebruikt.

Deze schrobmachines zichniet geschikt voor het reinigen van kleden of tapijt.

ALGEMENE OPMERKINGEN

Alle verwijzingen aan voorwaarts en achefterwaarts, vór en acheter, rechts en links in deze handleiding zichn vanuit de bediener in zich rijpositie met de handen op het stuur (2) bekeken.

VERPAKKING VERWIJDEREN/AFLEVERING

Volg bij het verwijderen van de verpakking de instructies op de verpakking zorgvuldig op.

Controller het afevering van de machine zorgvuldig of de verpakking en de machine niet zich beschadigd tijdens het transport. Als u beschadigingen heeft aangetroffen, bewaart u de verpakking dan zoals u deze van de transporteur heeft ontvangen. Neem onmiddelijk contact op met de transporteur om een verzoek tot schadevergoeding in te vullen.

Controer of de uitrusting van de machine overeenkomt met de volgende lijst:

1. Technische documentation:

2. Bedienershandleiding van de schrobmachine

3. Handleiding van de elektronische acculader (indien aanwezig)

4. Catalogus met verwangingsonderdelen van de schrobmachine

5. 1 stekker voor de acculader (op machines zonder acculader)

6. 2 smeltzekeringen

VEILIGHEID

De volgende symbolen worden gebruikt om möglichk gevaarlijke situatives aan te given. Lees deze informatatie altijd aandachtig door en neem de nodige voorzorgsmaatregelen om personen en voorwerpen te beschermen.

Samenwerking met de bediener is van essentieel belang om ongelukken te voorkomen. Geen enkelpreventieplan ter voorkoming van ongevallen is effectief zonder de volledige medewerking van de persoon die direct verantwoordelijk is voor de werking van de machine. De meeste ongevallen die zich binnen een bedrijf, op de werkvoer of op locatie voordoen, worden veroorzaakt door het Niet naleven van enkele elementaire veiligheidsmaatregelen. Een oplettende en voorzichtigte bediener is de Beste garantie gegen ongevallen en is het meest efectief in elk preventieplan.

GEBRUIKTE SYMBOLEN

GEVAAR!

Dit symbol geeft een gevaar met möglichd dodelijk afloop voor de bediener aan.

LET OP!

Dit symbolism geeft een möglichk risico op letsel voor personen of schade aan voorwerpen aan.

WAARSCHUWING!

Dit symbolism geeft een waarschuwing of opmerking aan over de werking van de sleutel of de gebruiksfuncties. Lees de blokken tekst die met dit symbolism zich gemarkeerd zorgvuldig door.

OPMERKING

Dit symbolism geeft een opmerking aan over de werkig van de sleutel of van de gebruiksfuncties.

ADVIES

Dit geeft aan dat de bedierenshandleiding moet worden geraadpleegd voordat er een handeling worden uitgevoerd.

ALGEMENE INSTRUCTIES

Hierna volgen waarschuwingen en specifieke aandachtspunten om möglichke schade aan de machine of letsel bij Personen te voorkomen.

GEVAAR!

• Als er reinigings- of onderhoudswerkzaamheden moeten worden uitgevoerd, onderdelen moeten worden verrangen of functies moeten worden omgezet, dan要去 de stekker van de accu eerst worden losgekoppeld en要去 de contactsleutel worden verwijderd.
• Deze machine mag alleen worden gebruikt door personen die op de juiste manier zich geinstruereeord over het gebruik ervan. De machine mag Niet worden gebruikt door kinderen of mensen met een handicap.
  Zorg dat er geen vonden, vlammen of brandende materielen bij de accu in de buurt kuren komen. Bij normala gebruik van de machine kuren er explosieve gassen vrij komen.
• Wonneer u in de buurt van elektrische onderdelen werkt, verwijder dan al uw sieraden.
• Werk nooit onder een omhoog gebrachte machine als deze nicht voldoende worden ondersteund door veiligheidssteunen.
• Gebruik deze machine Niet in ruimten waar schadelijke, gevaarlijke, ontvlambare en/of explosieve stoffen, vloeistoffen of dampen aanwezig়: deze machine is Niet geschikt voor het verzamelen van schadelijke stof.
• Bij het opladen van de accu's kan het bijzonder explosieve waterstofgas vrijkomen. Houd de tanks geopend als de accu worden opgeladen en voer de handelingen alleen uit in een goed geventileerde ruimte en uit de buurt van open vuur.

LET OPI!

Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machineuitvoert alle instructies zorgvuldig door.
- Voordat u de acculader gezruikt, moet u controleren of de freiuentie en de spanning op het typeplaatje van de machine overeenkomen met de spanning van het stroomnet.
- Gebruik de kabel van de acculader Niet om de machine te trekken of te vervoeren en gebruik de kabel Niet als handgreep. Zorg dat de kabel van de acculader Niet klem kan komen te zitten in een deur en trek de kabel Niet over scherpe oppervlakken of randen. Rijd Niet met de machine over de kabel van de acculader.
- Houd de kabel van de acculader uit de buurt van warme oppervlakken.
- Gebruik de machine nicht als de kabel van de acculader en de stekker beschadigd zijn. Als de machine Niet correct fonctioneert, beschadigd is, buiten heeft gestaan of in het water is geallen,要去 u de machine maar een servicecentrum brengen.
- Laat de machine Niet onbemand en aangesloten op het stroomnet staan om het risico van branden, elektrische schokken of letsel te verminderen. Ontkoppel voordat u onderhoudswerkzaamheden UITvoert de kabel van de acculader van het stroomnet.
- Tijdens het opladen van de accu's mag er nicht gerookit worden.
- Verwijder de contactsleutel (waar aanwezig) om ongeauthoriseerd gebruik van de machine te voorkomen.
- Wonneer de machine onbeheard worden achtergelaten,要去 de machine zodenig worden beveiligd dat hij nicht kan gaan bewegen.
Zorg alsd dat de machine niet in de zon, regen of andere weersomstandigheden staat, zowel in werking als bij stilstand. Plaats de machine op een beschemde, droge plaats: deze machine mag alleen worden gebruik onder droge omstandigheden; hij mag Niet onder vochtige omstandigheden worden gebruikt of opgeslagen.
Sluit voordat u de machine gebruikt alle afdekkingen en/of kleppen.
- Laat de machine nicht als spellegood gebruiken. Let bijzonder goed op wonneer u in de buurt van kinderen aan het werk bent.
- Gebruik de machine Niet voor andere doeleinden dan vermeld in deze handleiding. Gebruik alleen accessoires die door Nilfisk worden aanbevolen.
- Neem alle nodige voorzorgsmaatregelen om te voorkomen dathaar, sieraden en losse kledingstukken vast komen te zitten in de bewegende delen van de machine.
- Gebruik de machine Niet op oppervlakken met een grotere hellingshoek dan aangegeven op de machine.
- Gebruik de machine nicht in bijzonder stoffige ruimten.
- Let er bij het gebruik van de machine op dat er zich geen mensen of voorwerpen in het werkgebied van de machine bevinden.
Stoot Niet gegen ksten of stellingen, zeker als de kans bestaat dat er voorwerpen konnen omvallen.
Zet geen vloeistoffen op de machine, gebruik de beker- en blikjeshoulder.
- De temperatuur要去 bij gebruik van de machineussen de 0^ en +40^ liggen.
- De temperatuur要去 bij opslag van de machine tussen de 0^ en +40^ liggen.
- De vochtigheidsgraad moet tussen 30% en 95% liggen.
- Volg bij gelebruik van reinigingsmiddelen voor het reinigen van de vloeren de instructies en waarschuwingen op de etiketten van de flessen.
Draag handschoenen en andere geschikte beschermingsmiddelen voordat u reinigingsmiddelen hanteert.
- Gebruik de machine nicht als vervoermiddel.
- Laat de borstels nicht werken als de machine stilstaat om schade aan de vloer te voorkomen.
- Gebruik bij brand een poederbrandblusser. Gebruik geen water.
- Verwijder de beschermingsdelen van de machine nooit met de hand; hou u nauwkeurig aan de instructies voor normalaal onderhoud.
Zorg dat er geen voorwerpen door de openingsen komen. Wanner de openingsen zich verstopt, mag de machine Niet worden gezruikt. Houd de openingsen van de machine vrij van stof, draden, haren of andere vreeimde stoffen die de luchtstroom konnen verminderen.
- Verwijder of verander geen plaatjes van de fabrikant op de machine.
- Als de machine tijdens onderhoud wordt geduwd (geen accu's, accu's losgekoppeld, etc.), rijd dan nooit harder dan 4km / u .
- Deze machine is nicht geschikt voor gebruik op staat of openbare wegen.
- Wees voorzichtig als de machine bij vriesttemperaturesen worden gebruikt. Het water in de vuilwatertank of de slangen kan bevriezen en de machine ernstig beschadigen.
- Gebruik alleen borstels en pads die bij de machine worden geleverd en die in de bedieningshandleiding worden gespecifieerd. Het gebruik van andere borstels of pads kan de veiligheid in gevaar brengen.
- Als u afwijkingen in de werking van de machine vermoedt, controller dan of deze nicht worden veroorzaakt door gebrek aan dagelijks onderhoud. Als dat Niet het geval is, roept u de hulp in van bevoegd personeel of van een bevoegd servicecentrum.

LET OP!

• Wonneer de machine

• nied goed werkdt

• beschadigd is
• abnormale lekkage van schuim of water vertoont
• bloot is gesteld aan de weersomstandigheden verwijl hij was geopend
• nat is geworden of in het water is gevallen

moet u de machine onmiddelijk uitschakelen en contact opnemen met een geauthoriseerd servicecentrum

van Nilfisk of een gekwalificeerde monteur.

• Vraag bij verwanging van onderdelen om ORIGINELE verwangingsonderdelen bij een bevoegde leverancier en/of bevoegde detailhandelaar.
• Uit veiligheidsoverwegingen en voor een correcte werkig van de machine moet het onderhoud dat in het betreffende hoofdstuk in deze handleiding worden aangegeven voor bevoegt personeel of bij een servicecentrum worden uitgevoerd.
  Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machine uitvoert alle instructies zorgvuldig door.
• Was de machine Niet met directe waterstralen, een hogedrukspuit of met bijtende materialen.
• Laat de machine als hij worden afgedankt Niet onbemand staan vanwege de giftige en/of schadelijke materialen (accu, olie, etc.). Deze要去en volgens de voorschriften maar de waarvoort bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering).

BESCHRIJVING VAN DE MACHINE

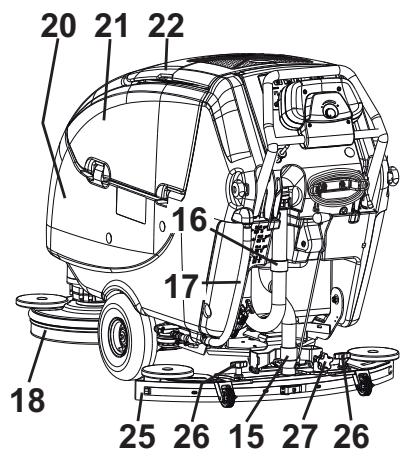

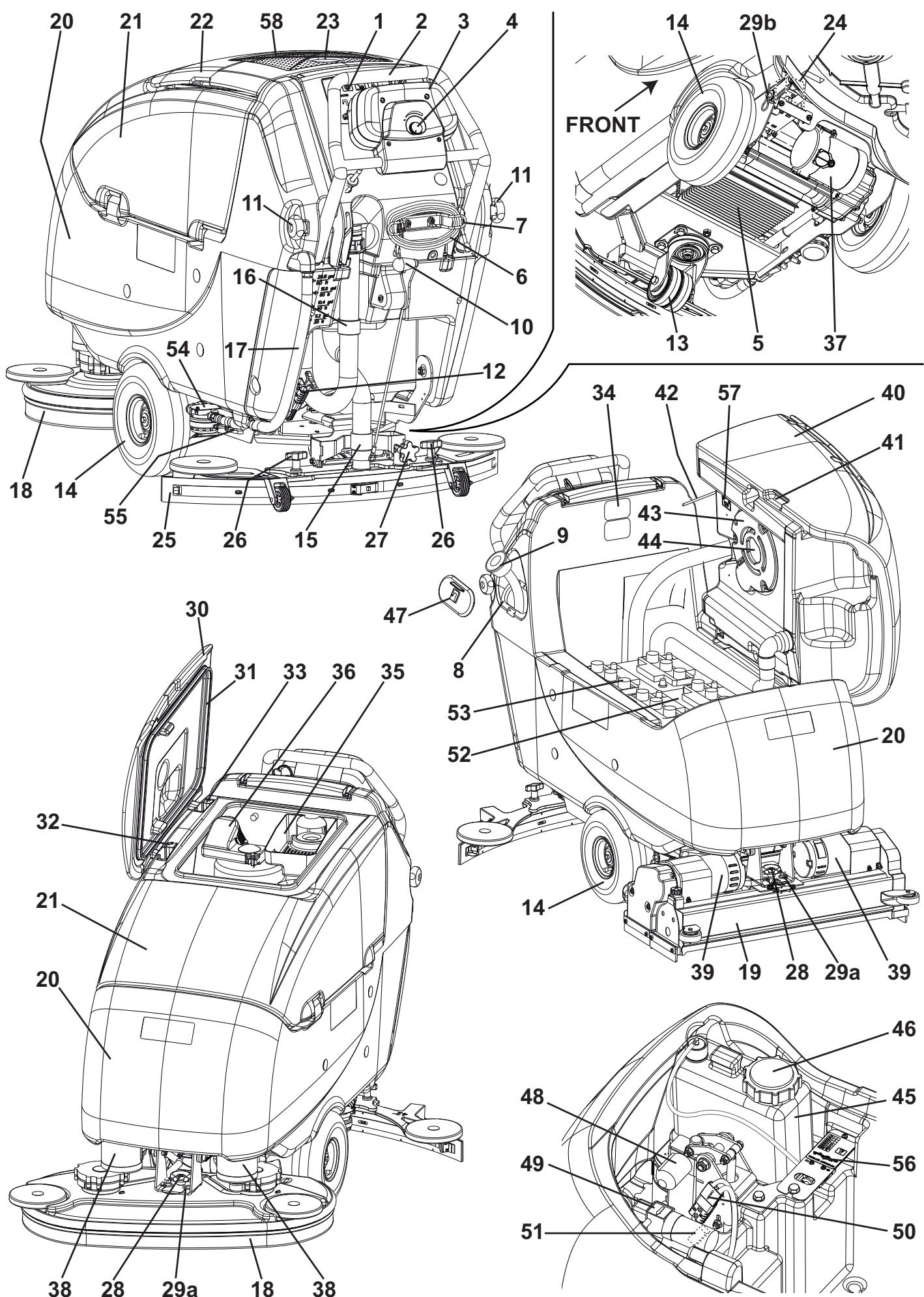

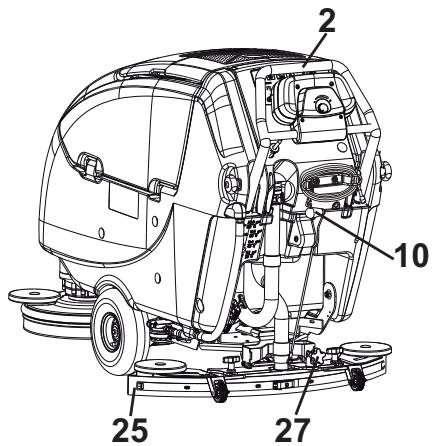

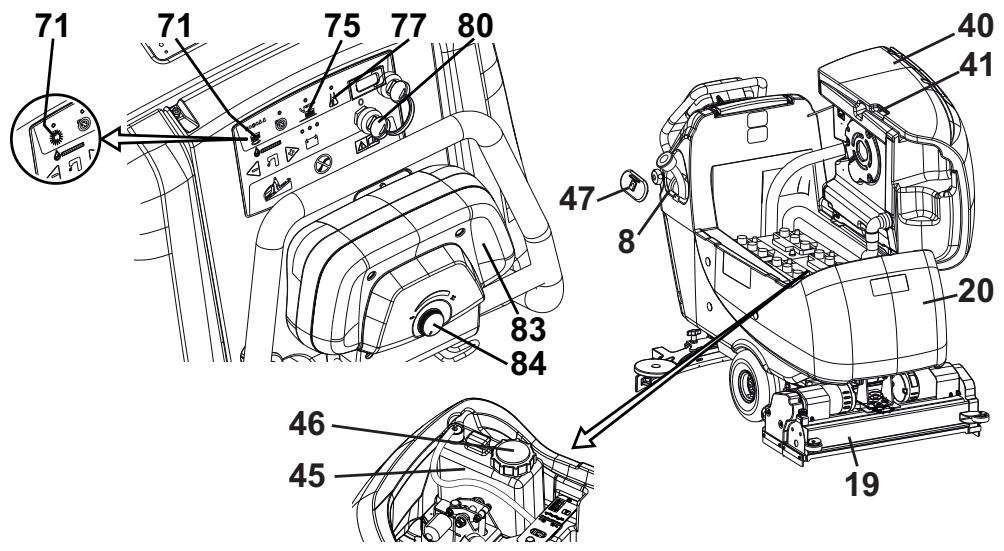

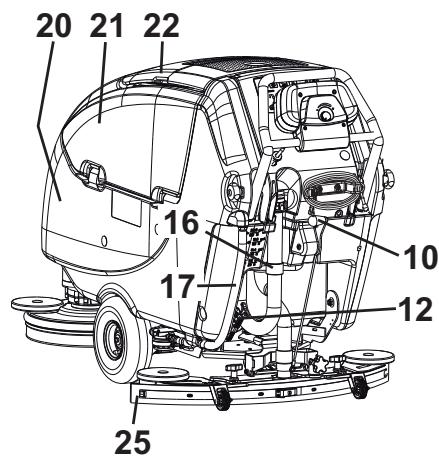

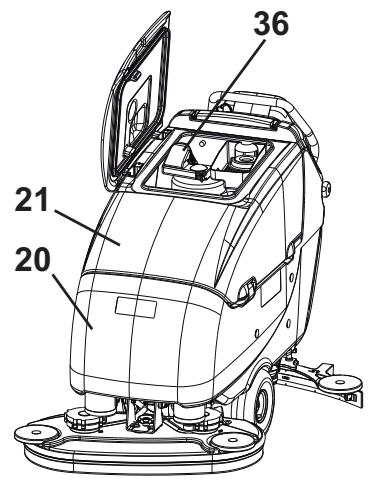

OPBOUW VAN DE MACHINE

1. Bedieningspaneel
2. In hoogte verstelbaar stuur
3. Rijbediening
4. Snelheidsregelaar
5. Acculader (optioneel)
6. Kabel acculader (optioneel)
7. Kabelsteun acculader (optioneel)
8. Vulmond voor het bijvullen van het reinigingsmiddel/schoon water
9. Uittrekbare slang voor het bijvullen van het water (optioneel)
10. Hendel voor de stand omhoog/omlaag van de trekker
11. Knoppen voor instelling van hoek stuurwiel
12. Aansluitstekker (rood) voor accu. Deze stekker fungeert ook als elektrische NOODknop om alle functies meteen te stoppen.
13. Sturend achechterwiel
14. Aangedreven voorwielen
15. Aanzuigslang van de trekker
16. Uitlaatslang voor vuil water
17. Peil- en aftapslang voor reinigingsmiddel/schoon water
18. Schrobdek borstelhouser met twee borstels/padhouder
19. Schrobdek borstelhouser met twee cilindrische borstels
20. Tank voor reinigingsmiddel/schoon water
21. Vuilwatertank
22. Afdekking vuilwatertank
23. Opbergvak
24. Magnetoeklep
25. Trekker
26. Bevestigingswieltjes trekker
27. Stelwielte van de trekker

28. Wielje voor bevestiging/loskoppelen schrobdek
    29a. Veiligheidssplitpen schrobdek
    29b. Splitpen voor hendel schrobdek

29. Afdekking vuilwatertank (geopend)

30. Pakking van afdekking tank
31. Beweegbaarplaatje voorbevestigingafdekking
32. Vast plaatje voor bevestiging afdekking (niet verwijderen!)
33. Plaatje met serienummer / technische gegevens / conformiteitsmarketing
34. Bakfilter voor vuilwatertank
35. Aanzuigrooster met automatische sluiting (drijvend)
36. Motor aandrijfsystem
37. Motor borstel/padhoulder
38. Motor cilindrische borstel
39. Vuilwatertank (geopend)
40. Handgreep voor omhoog brengen tank
41. Blokeerkabel voor tank omhoog
42. Afdekking motor voor aanzuigsysteme
43. Geluidsfilter motor voor aanzuigssysteme
44. Reinigingsmiddeltank (*)
45. Vuldop voor reinigingsmiddeltank (*)
46. Dop voor afsluiten vulmond
47. Motor voor het omhoog/omlaag brengen schrobdek
48. Waterpomp (*)
49. Stekker (rood) voor aansluiting schrobdek borstel-/ padhouser
50. Stekker (wit) voor aansluiting van houder cilindrische borstel
51. Accu's
52. Accudoppen

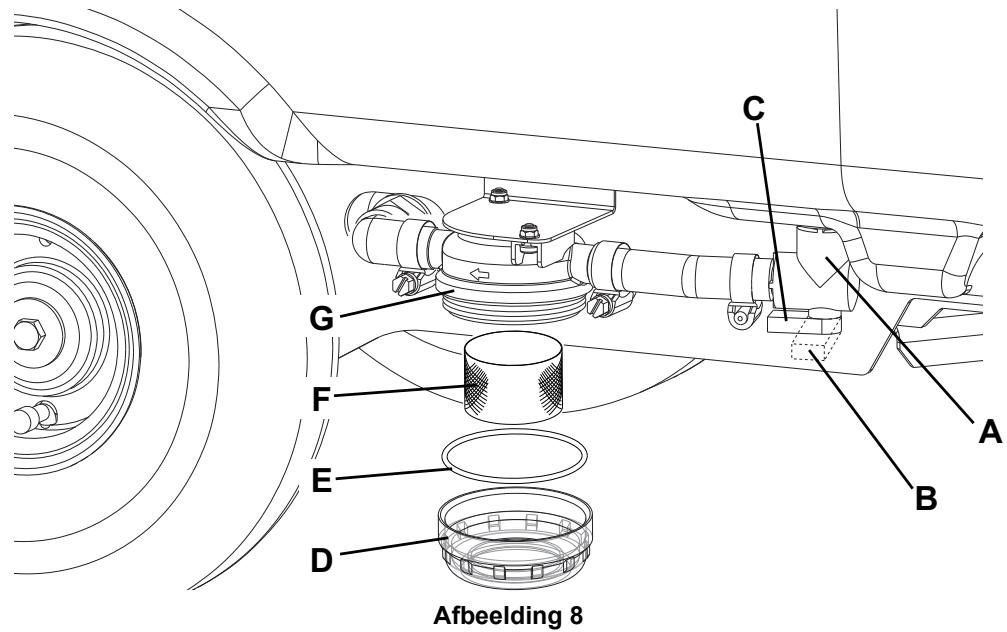

53. Filter voor reinigingsmiddel/schoon water
54. Kraantje voor reinigingsmiddel/schoon water
55. Referentietabel voor dosering reinigingsmiddel (*)

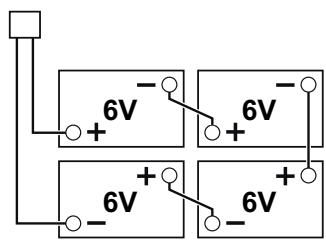

56. Aansluitschema voor accu's
57. Documentenvakje (optioneel)
58. Pomp reinigingsmiddel ()
    () Alleen voor machines met EDS™ (ECO Dosage Solution) (optioneel)

P100172

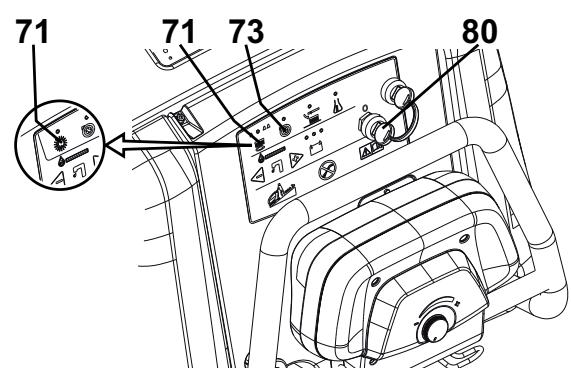

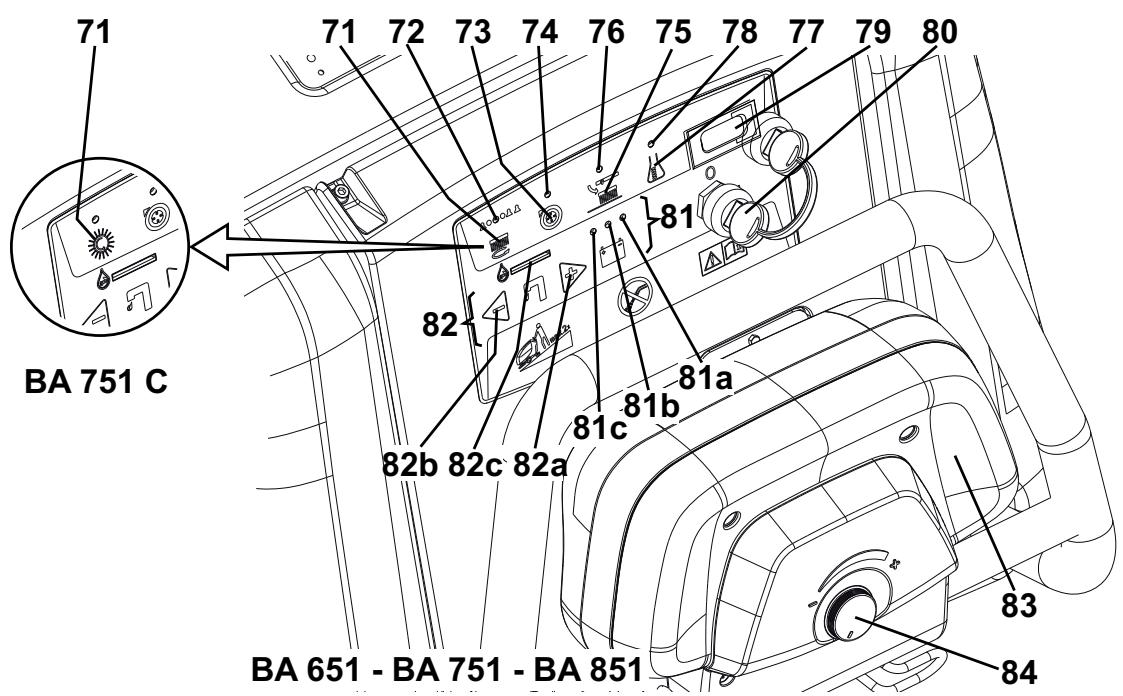

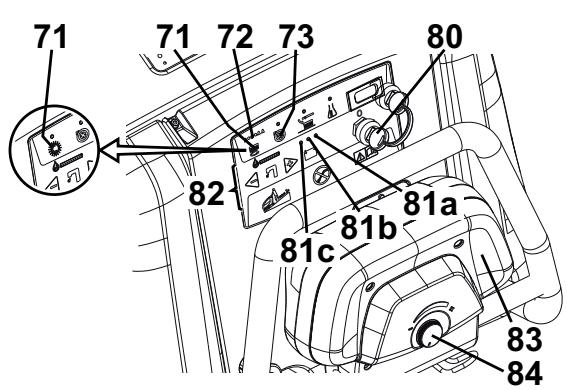

BEDIENINGSPANEEL

1. Schakelaar voor omhoog/omlaag brengen schrobdek borstelhouser/padhouser/houser cilindrische borstel Als deze 1 seconde worden ingedrukt, worden de extra druk ingeschakeld (alleen voor BA 651 - BA 751 - BA 851)

2. Controleampje schakelaar:

schrobdek borstelhouser/padhouser/houser cilindrische borstel omhoog/omlaag (groen lampje)
- extra druk (rood lampje) (alleen voor BA 651 - BA 751 - BA 851)

1. Schakelaar aanzuigsysteme
2. Lampje van schakelaar voor aanzuigsysteme
3. Schakelaar voor loskoppeling borstels/padhouser
4. Lampje van schakelaar voor loskoppeling borstels/ padhouser
5. Schakelaar reinigingsmiddel en afstelling toevoer (*)
6. Controleampje schakelaar reinigingsmiddel en afstelling toevoer (*)

7. Urenteller (optioneel)

8. Contactsleutel

9. Indicator voor de laadstatus van de accu's
   81a. Lampje voor volle accu's (groen)
   81b. Lampje voor halfvolle accu's (geel)
   81c. Lampje voor lege accu's (rood)
10. Schakelaars voor afstelling van toevoer spoelwater
    82a. Schakelaar voor toenemen toevoer
    82b. Schakelaar voor afnemen toevoer
    82c. Indicator voor toevoer spoelwater
11. Rijbediening voor voorwaartse/achterwaartse beweging
12. Snelheidsregelaar voor voorwaartse/achterwaartse beweging
    (*) Alleen voor machines met EDS™ (ECO Dosage Solution) (optioneel)

P100173B

ACCESSIONS / OPTIES

Naast de onderdelen van de standarduitvoering kan de machine worden uitgerust met de volgende accessoires, op basis van het gebruik van de machine:

1. GEL-accu's
2. Elektronische acculader
3. Borstels en cilindrische borstels van ander materiaal dan het standardmaterialiaal
4. Pads van ander materiaal dan van de standardpads
5. Schrobdek met 2 borstels/padhouser van 24" en trekker van 33"
6. Rubbers van de trekker van polyurethaan
7. EDS™ (ECO Dosage Solution)
8. Voor- en weiterwielen van verschillend materiaal
9. Urenteller
10. Uittrekbare slang voor het bijvullen van het reinigingsmiddel/schoon water
11. Documentenvakje

Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier.

Model	BA 601(*) (2 borstels/ padhouder)	BA 651 (2 borstels/ padhouder)	BA 751 (2 borstels/ padhouder)	BA 851 (2 borstels/ padhouder)	BA 751 C (2 cilindrische borstels)
Hoopte machine	1.072 mm
Capaciteit van tank met reinigingsmiddel/schoon water	85 liter
Inhoud vuilwaterreservoir	85 liter

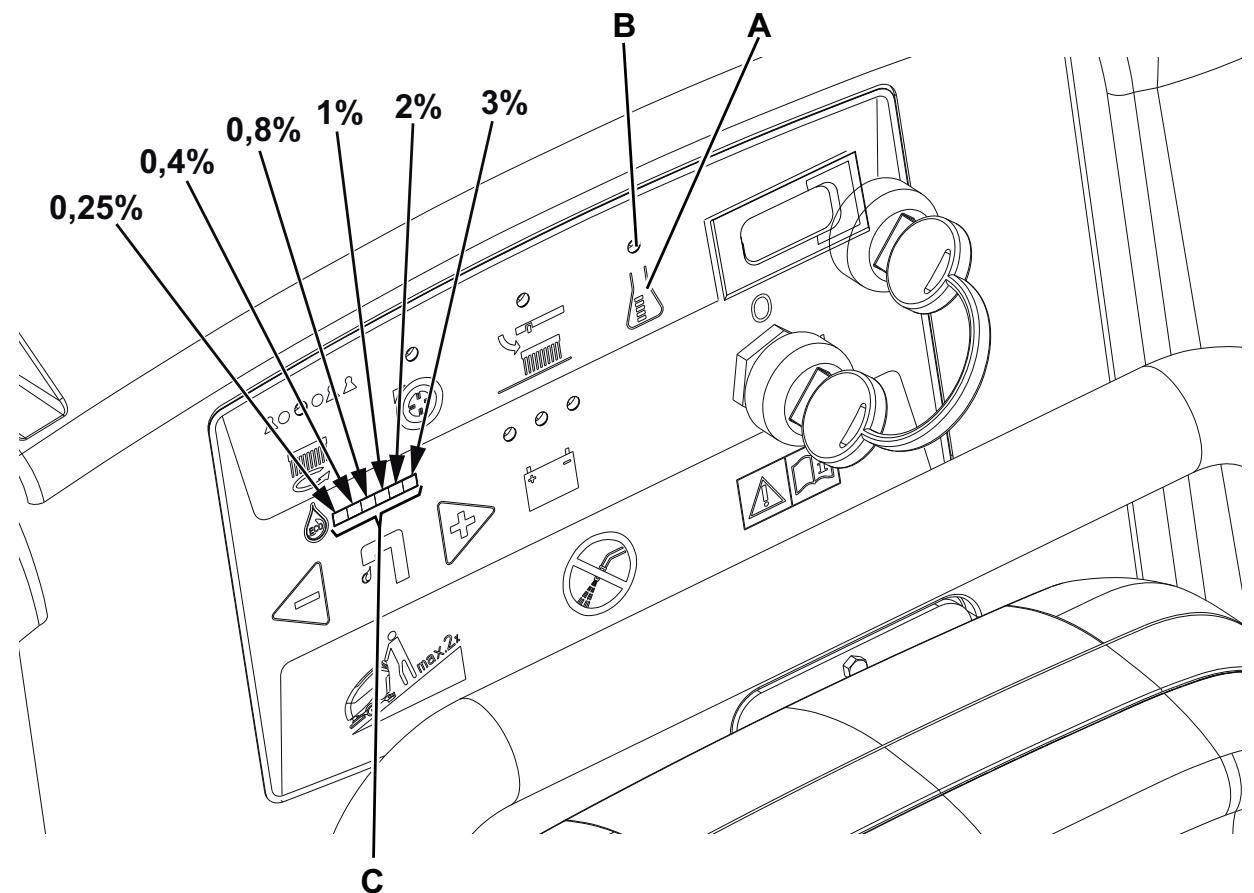

Instelling in procenten voor reinigingsmiddel EDS™ (ECO Dosage Solution)	0,25% ÷ 3%
Diameter voorwieten op vaste as	267 mm
Specifieke druk op de vloer van de voorwieten	1,9 N/mm2
Specifieke druk op de vloer van dechterwieten	1,5 N/mm2
Diameter sturendechterwieten	100 mm
Vermogen van motor voor aanzuigsysteme	420 W
Vermogen van motor voor aandrijfsysteme	200 W
Snelheid aandrijving (variabel)	van 0 tot 5,6 km/u
Maximale hellingshoek	2% (1°)
Geluidsdruk op het oor van de bestuurdern (ISO 11201, ISO 4871) (LpA)	58 dB(A) ± 3 dB(A)
Geluidsvermogen geproduced door demachine (ISO 3744, ISO 4871) (LwA)	62 dB(A)
Trillingsniveau op de arm van de bestuurdern (ISO 5349-1)	< 2,5 m/s2
Standaardaccu's	(4 x 6 V) 180 Ah@5h
Afmeting accurimte (breedte x lengte x hoogte)	375 x 355 x 615 mm
Druk van circuit van aanzuigsystem	1.448 mm H2O

(*) Optioneel model

Technische eigenschappen met schrobdek voor borstelhouser/padhouder

Model	BA 601(*) (2 borstels/ padhouder)	BA 651 (2 borstels/ padhouder)	BA 751 (2 borstels/ padhouder)	BA 851 (2 borstels/ padhouder)
Breedte reinigingsvlak	610 mm	650 mm	710 mm	860 mm
Diameter borstel	305 mm	330 mm	355 mm	430 mm
Offset rechts/links schrobdek borstels	21/21 mm	35/35 mm	75/75 mm	132/132 mm
Hoogte van de grond van borstels in ruststand	125 mm
Breedte van de trekker	838 mm	889 mm		1.067 mm
Lengte machine (maximaal)	1.500 mm			1.574 mm
Breedte machine zonder trekker	748 mm			860 mm
Gewicht zonder accu's, met lege reservoirs	167 kg
Maximaal gewicht met accu's (maximale capaciteit) en volle tanks	463 kg
Vermogen borstelmotor	2 x 400 W
Draaisnelheid van borstels	220 toeren/min.
Druk van borstels/padhouder met extra druk uitgeschakeld	30,5 kg			32 kg
Druk van borstels/padhouder met extra druk ingeschakeld	48,5 kg			50 kg

(*) Optioneel model

Technische eigenschappen met schrobdek van houder voor cilindrische borstels

Model	BA 751 C (2 cilindrische borstels)
Breedte reinigingsvlak	710 mm
Afmetingen cilindrische borstel (diameter x lenghte)	145 x 690 mm
Offset rechts/links schrobdek borstels	91/91 mm
Hoopte van grond voor schrobdek van houder cilindrische borstels in ruststand	60 mm
Breedte van de trekker	889 mm
Lenghte machine (maximaal)	1.472 mm
Breedte machine zonder trekker	785 mm
Gewicht zonder accu's, met lege reservoirs	167 kg
Maximaal gewicht met accu's (maximale capaciteit) en volle tanks	468 kg
Vermogen borstelmotor	2 x 600 W
Draaisnelheid van cilindrische borstels	613 toeren/min.
Druk van cilindrische borstels	35 kg

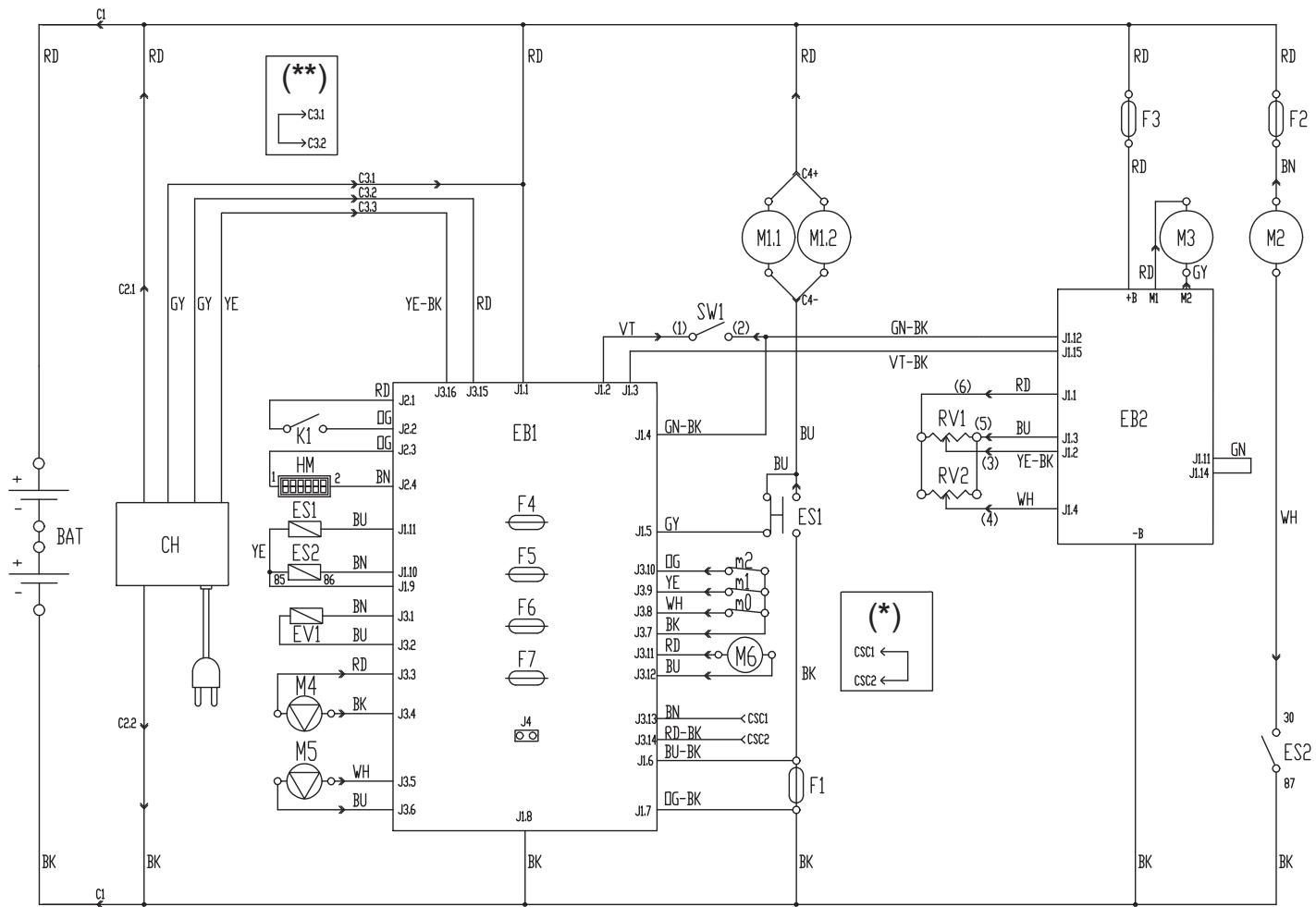

BAT	Accu's 24 V
C1	Accustekker
C2	Hoofstekker acculader
C3	Secundaire stekker acculader
C4	Stekker schrobdek
CH	Acculader (optioneel)
CSC	Secundaire stekker voor schrobdek van houder voor cilindrische borstels
EB1	Elektronische installment functies
EB2	Elektronische installmentie aandrijsysteme
ES1	Schakelaars motoren borstels
ES2	Relais aanzuigsysteme
EV1	Magneetklep
F1	Zekering schrobdek
F2	Zekering aanzuigsysteme
F3	Zekering aandrijsysteme
F4	Zekering signaleringscircuit
F5	Zekering ontkoppeling borstels/padhouder
F6	Zekering pompen
F7	Zekering stelmotor
HM	Urenteller (optioneel)
K1	Contactsleutel
M1.1.2	Motoren borstels/padhouder
M2	Motor aanzuigsysteme
M3	Motor aandrijsysteme
M4	Waterpomp (optioneel)

M5	Pomp reinigingsmadel (optioneel)
M6	Motor stelmotor
m0	Microschakelaar stand 0 aandrijfmechanisme
m1	Microschakelaar stand 1 aandrijfmechanisme
m2	Microschakelaar stand 2 aandrijfmechanisme
RV1	Potentiometer snelheid
RV2	Potentiometer maximale snelheid
SW1	Microschakelaar voor toestemming borstels/aandrijfsystem

() Alleen voor machines met schrobdek voor houder voor cilindrische borstels
(^*) Alleen voor machines zonder interne acculader

Kleurcodering

BK	Zwart
BU	Blauw
BN	Bruin
GN	Groen
GY	Grijs
OG	Oranje
PK	Roze
RD	Rood
VT	Paars
WH	Wit
YE	Geel

P100174

GEBRUIK

LET OPI!

Op de machine zijn enkele plaatjes aangebracht met de volgende woorden:

Bij het lezen van deze handleiding moet de bediener de betekenis van de symbolen op deze plaatjes goed kennen.

Dek deplaatjes Niet af en verrang ze onmiddelijk als ze beschadigd zijn.

CONTROLE / VOORBEREIDINGEN VOOR ACCU'S OP EEN NIEUWE MACHINE

LET OP!

De elektrische onderdelen van deze machine konnen ernstig beschadigd raken als de accu's Niet op de juiste manier worden gemonteerd en aangesloten. De accu's mogen alleen door bevoegd personeel worden gemonteerd. Stel op basis van het geselecteerde type accu (WET of GEL) de elektronische installmentie voor de functies in.

Controleer voordat u de accu's monteert of ze nicht beschadigd zijn.

Ontkoppel de stekker van de accu's en de accelader.

Wees altijd bijzonder voorzichtig met de accu's.

Bevestig de beschermkapjes van de occupolen die bij de machine worden geleverd.

De machine kan worden voorzien van:

• een accu van 24 V
• twee accu's van 12 V
• – vier accu's van 6 V

aangesloten op basis van het schema UIT Afb.1.

Afbeelding 1

P100175

De machine kan op een van de volgende manieren worden geleverd:

A) Met accu's (WET of GEL) op de machine gemonteerd, maar voor gebruik

1. Controller of de accu's via de stekker (12) op de machine zijn aangesloten.
2. Steek de contactsleutel (80) in het contact en draai deze in stand 'I'.

Als het groene lampje (81a) gaat branden, zich de accu'skaar voor gebruik.

Als het gele (81b) of het rode lampje (81c) gaat branden, moeten de accu's worden opgeladen (zie de procedure in het hoofdstuk Onderhoud).

B) De accu's (WET) zijn op de machine gemonteerd, maar bevatten geen elektrolyt

1. Open de afdekking (22) en controller of de vuilwatertank (21) leeg is. Leeg deze anders met de aftapslang (16).
2. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omhoog.
3. Verwijder de dappen (53) van de accu's (52).

LET OPI!

Het loodzwavelzuur is zeer corrosief dus wees bijzonder voorzichtig. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvloedig uit met water en raadpleeg een arts.

De accu's moeten worden gezuld in een goed geventileerde ruimte. Draag werkhandsschoenen.

1. Vul de cellen van de accu's met loodzwavelzuur voor accu's (densiteit van 1,27 op 1,29 kg bij 25^ ) aan de hand van de instructies in de gebruikershandleiding van de accu. De juiste hoeveelheid loodzwavelzuur staat in de handleiding van de accu's.
2. Om beschadiging aan de te behandelen vloer te voorkomen kut u het water en loodzwavelzuur dat na het opladen boven op de accu blijf liggen met een doek wegvegen.
3. Laat de accu's enkele minuten staan en vul de cellen daarna met loodzwavelzuur aan de hand van de instructies in de gebruikershandleiding van de accu's.
4. Laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

C) De accu's worden nicht meegeleverd

1. Schaf de juiste accu's aan (Zie het onderdeel Technische eigenschappen).
2. Raadpleeg voor keuze en montage een gekwalificeerde leverancier.
3. Stel op basis van het geseleerde type accu (WET of GEL) de machine in aan de hand van de instructies in het betreffende deel.

DE ACCU'S MONTEREN EN HET TYPE ACCU INSTELLLEN (WET OF GEL)

De accu's monteren

1. Open de afdekking (22) en controller of de vuilwatertank (21) leeg is. Leeg deutsche anders met de aftapslang (16).
2. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omhoog.
3. Monteer de accu's.

Installing van het type accu

Op basis van het gekozen type accu (WET of GEL) stelt u de elektronische installmentie van de machine, door als volgt te werk te gaan:
4. Zet de contactsleutel (80) op 'I en controller de huidige instelling door in de eerste paar seconden na het inschakelen van de machine het aantal keren dat de lampjes (81a), (81b), (81c) knipperen te tellen, aan de hand van de volgende tabel:

INSTELLING	LAMPJE	TYPE ACCU	LAADSTROOM
1	4 keer knipperen rood lampje (81c)	WET	STANDARD
2	4 keer knipperen groen lampje (81a)	GEL-AGM
3	4 keer knipperen geel lampje (81b)	GEL type EXIDE®
4	2 keer knipperen rood lampje (81c)	WET	BEPERKT (zie opmerking)
5	2 keer knipperen groen lampje (81a)	GEL-AGM
6	2 keer knipperen geel lampje (81b)	GEL type EXIDE®

1. Als de instelling要去en gewijzigd, gaat u te werk zoals in de volgende punten worden beschreiben.
2. Schakel de machine uit door de contactsleutel (80) op 'o' te zetten.
3. Druk de schakelaars (71) en (73) tegelijkertijd in en houd ze ingedrukt. Draai de contactsleutel (80) daarna maar 'I'.
4. Laat de schakelaars (71) en (73) binnen 8 seconden na het starten van de machine los.
5. Druk binnen 3 seconden nog een keer kort op de schakelaar (73) om maar de volgende instelling te gaan (van 1 tot 6 op volgorde).

OPMERKING

Tijdens het UITvoeren van punten 8 en 9 worden de instellingen in de tabel ook op de indicator (82c) weergeven (1e LED van links brandt =instelling 1, 2e LED van links brandt =instelling 2, etc.).

OPMERKING

Gebruik als er accu's met minder capacitieit dan 160Ah@5h (zie bij twijfel de documentationatie van de accu's) worden gebruikt de laadstroom BEPERKT via de instellenen 4, 5 of 6 uit de tabel, op basis van het type gemonteerde accu, om oververhitting van de accu'sijdens het opladen te voorkomen.

Accu's opladen

1. Laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

VOOR HET STARTEN VAN DE MACHINE

P100172B

LET OPI!

Telkens als u de machine wilt starten met de contactsleutel (80) in stand 'I' wilt zetten, moet u eerst controleren of er geen vreemde voorwerpen:tussen het schrobdek (18 of 19) en het uitstekende deel van de tanks zitten die het eventueel omhoog brengen van het schrobdek kuren belemmeren. Deze controle is nodig als de machine isuitgeschakeld zonder dat het schrobdek omhoog is gezet. Bij het opnieuw starten van de machine gaat het schrobdek automatisch omhoog.

LET OPI!

Voordat u de schakelaar voor het omlaag/omhoog brengen van het schrobdek (71) gebruikt, moet u eerst controeren of er geen vreemde voorwerpenCUSen het schrobdek (18 of 19) en hetuitstekende deel van de tanks zitten die het eventueel omhoog brengen van het schrobdek hunnen belemmeren.

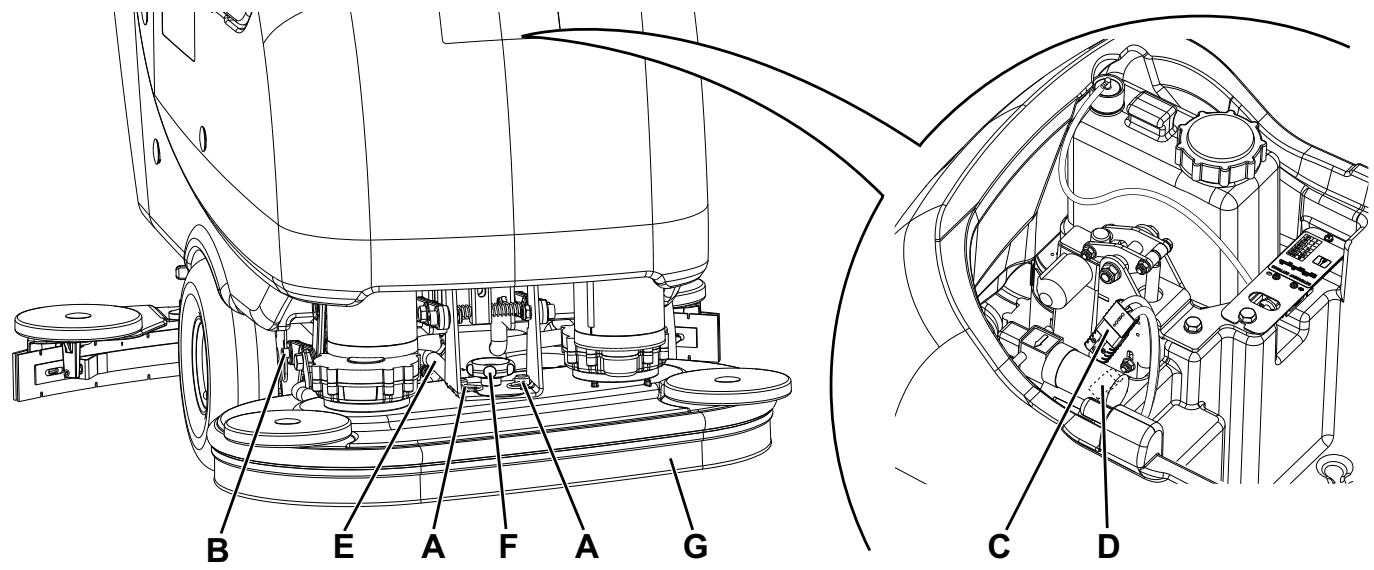

Montage/demontage van het schrobdek voor borstels/padhouder of voor schrobdek voor houder voor cilindrische borstel

Op de machine kan eenvoudig zowel het schrobdek van de borstelhouser padhouder (18) als het schrobdek voor de borstelhouser met cilindrische borstels (19) worden gemonteerd/verwijderd.

Zie voor de montage/vervanging de betreffende procedure in het deel Onderhoud.

OPMERKING

Als het schrobdek worden gemonteerd/gedemonteerd, kan het nodig+zijn ook het type trekker te veranderen, zodat de breedtes overeenkomen. Zie voor de juiste aankoppeling van het schrobdek op de trekker het deel Montage van de trekker.

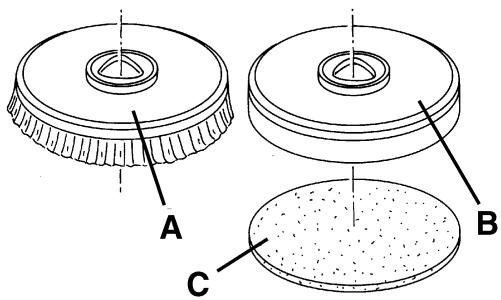

Montage/demontage van de borstels/padhouser (voor BA 601(*) / BA 651 / BA 751 / BA 851)

1. Bij machines waarop het betreffende schrobdek is gemonteerd, hunnen zowel de borstels (A, Afb. 2) als de padhoulders (B) met pad (C) worden gemonteerd, afhankelijk van de uit te voeren werkzaamheden op de vloer.
2. Steek de contactsleutel (80) in het contact en draai deze in stand 'I'.
3. Zet de snelheidsregelaar (84) op de laagste stand door deze gegen de klok in te draaien.
4. Plaats de borstels (A) of de padhoulders (B) onder het schrobdek (18).
5. Breng het schrobdek op de borstels/padhouder olaag door de schakelaar (71) in te dokken.
6. Druk op het paneel voor start/stop (83) om de borstels/padhouser aan te koppelen en LAST daarna weer los. Herhaal eventueel de handeling totdat de borstels/padhouser aankoppelen.

LET OPI!

Draai de snelheidsregelaar (84) linksom om de machine op minimaal toerental te zetten.

Druk het paneel (83) Niet helemaal in odomat de machine dan in beweging kan komen.

Wanner u de borstels/padhouder wilt loskoppelen, hoeft u het paneel slechtslicht in te drukken waardoor alleen de motor van de borstels/padhouder worden geactiveerd.

1. Wonneer u de borstels/padhouser wilt verwijderen, moet het schrobdek omhoog worden gebracht door de schakelaar (71) in te drukken. Druk daarna op de schakelaar (75) en wacht totdat de borstels/padhouser tot op de vloer zich gedaald.
2. Zet de contactsleutel (80) in de stand '0'.

(*) Optioneel model

Afbeelding 2

S311334

Beschikbare typen borstels

Modellen van 305 mm voor BA 601(°)	Modellen van 330 mm voor BA 651	Modellen van 355 mm voor BA 751	Modellen van 430 mm voor BA 851
PROLENE	PROLENE	PROLENE	PROLENE
MIDLITE GRIT 180	MIDLITE GRIT 180	MIDLITE GRIT 180	MIDLITE GRIT 180
MIDGRIT 240	MIDGRIT 240	MIDGRIT 240	MIDGRIT 240
PROLITE	PROLITE	PROLITE	PROLITE
UNION MIX	UNION MIX	UNION MIX	UNION MIX

(*) Optioneel model

Handleiding voor toepassing van de borstels/pads

Modellen	MIDLITE GRIT 180	MIDGRIT 240	PROLENE	PROLITE	UNION MIX
Algemene reiniging:
Beton
Terrazzovloeren
Keramiektegels/breukstenen
Marmer
Vinyltegels
Rubberen tegels
Polijsten:
Rubberen tegels
Marmer
Vinyltegels

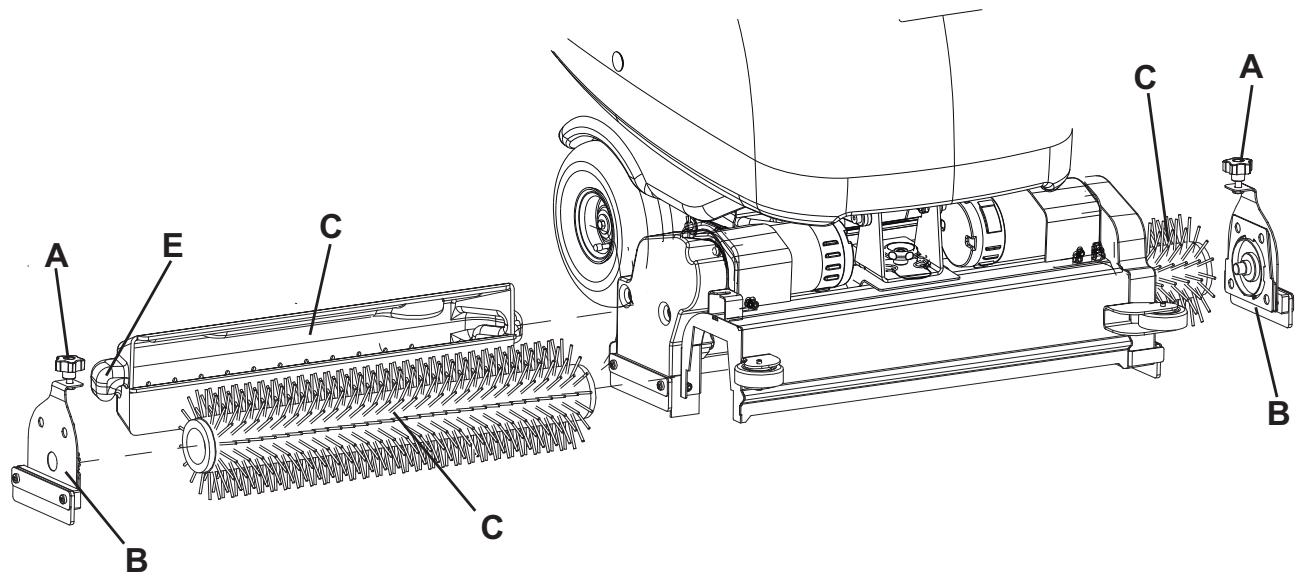

De cilindrische borstels monteren/verwijderen (alleen voor BA 751 C)

1. Zet de contactsleutel (80) in de stand 'I'.
2. Breng het schrobdek van de houders voor cilindrische borstels omhoog door de schakelaar (71) in te drukken.
3. Zet de contactsleutel (80) in de stand '0'.
4. Draai de wieltjes (A, Afb. 3) en verwijder de kleppen (B) door deze omlaag te drukken en druk uit te oefenen op de wieltjes.
5. Monteer de cilindrische borstels (C).

De cilindrische borstels konnen aan beiden kanten worden gemonteerd.

1. Monteer de klepjes (B) en bevestig ze met de wieltjes (A).
2. Voer punten 1 tot en met 6 om de cilindrische borstels te verwijderen.

Afbeelding 3

P100176

Beschikbare typen cilindrische borstels

Modellen van 145 x 690 mm

PROLENE

MAGNA GRIT 46

DYNA GRIT 80

MIDLITE GRIT 180

PROLITE

UNION MIX

Handleiding voor het aanbrengen van de cilindrische borstels

Modellen	MAGNA GRIT 46	DYNA GRIT 80	MIDLITE GRIT 180	PROLENE	PROLITE	UNION MIX
Algemene reiniging:
Beton
Terrazzovloeren
Keramiektegels/breukstenen
Marmer
Vinyltegels
Rubberen tegels

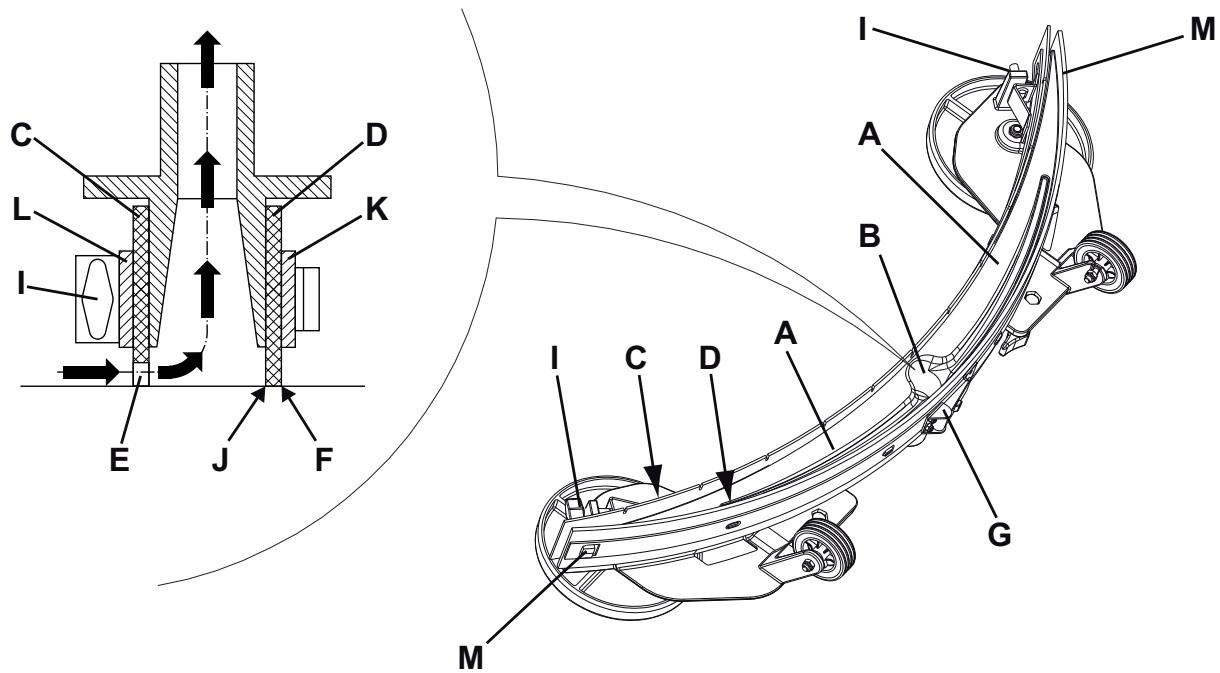

Montage van de trekker

1. Monteer de trekker (25) enzet hem vast met de wieltjes (26). Sluit daarna de aanzuigslang (15) aan op de trekker.
2. Stel de spanner met het wielte (27) af zodate de achefterste rubber over de hele lenghte de vloer raakt.

Handleiding voor aankoppeling van de trekkers met schrobdeks voor borstelhouser/padhouder

Model	Schrobdek	Model trekker
BA 601(*)	Schrobdek met twee borstels (18), diameter borstel 305 mm	Aluminium bredte 838 mm
BA 651	Schrobdek met twee borstels (18), diameter borstel 330 mm	Aluminium bredte 889 mm
BA 751	Schrobdek met twee borstels (18), diameter borstel 355 mm	Aluminium bredte 889 mm
BA 851	Schrobdek met twee borstels (18), diameter borstel 430 mm	Aluminium bredte 1.067 mm
BA 751 C	Schrobdek met twee cylindrische borstels (19), lengte borstel 690 mm	Aluminium bredte 889 mm

(*) Optioneel model

De tank met reinigingsmiddel vullen

OPMERKING

Wanner de machine is voorzien van EDS™ (ECO Dosage Solution) [schakelaar (77) (optioneel)], moet er schoon water in de tank worden gegoten; giet anders reinigingsmiddel in de tank.

1. Verwijder de dop (47) van de vulmond (8).
2. (Voor machines zonder EDS™ (ECO Dosage Solution))

Vul de tank (20) met een reinigingsmiddel dat geschikt is voor de uit te voeren werkzaamheden.

Vul de tank nicht volledig met reinigingsmiddel. Zorg dat het niveau enkele centimeters onder de rand staat. Gebruik de slang (17) als referentie.

Houd u aan de verdunningsinstructies die op het label van het chemische product van het reinigingsmiddel staan.

De temperatuur van het reinigingsmiddel mag Niet hoger zichn dan 40^

LET OP!

Gebruik allen vloeibare reinigingsmiddelen die weinig schuimen en nicht brandaar zich; ze要去en geschikt zich voor de machine.

(Voor machines met EDS™ (ECO Dosage Solution))

Vul de tank (20) met schoon water met behulp van de vulmond (8).

Vul de tank nicht volledig met schoon water. Laat het peil tot enkele centimeters onder de rand staan. Gebruik de slang (17) als referentie.

De temperatuur van het water mag Niet hoger zichn dan 40^

De tank met reinigingsmiddel vullen (voor machines met EDS™ (ECO Dosage Solution))

1. Open de afdekking (22) en controller of de vuilwatertank (21) leeg is. Leeg dele anders met de aftapslang (16).
2. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omhoog.
3. Open de dop (46).
4. Vul de tank (45) met een reinigingsmiddel dat geschikt is voor de werkzaamheden (geconcentreerd reinigingsmiddel).

Vul het reservoir Niet volledig met reinigingsmiddel. Laat het peil tot enkele centimeters onder de rand staan.

WAARSCHUWING!

Gebruik allen vloeibare reinigingsmiddelen die weinig schuimen en nicht brandaar zich; ze要去en geschikt zich voor de machine.

OPMERKING

Als het systeme nieuw, geleegd voor reiniging, etc. is, moet u wachten totdat de slangen van het EDS™ (ECO Dosage Solution) zijn gezuld voordat u de machine in gebruik neemt. U(Intent het vullen van het systeme versnellen door een ofmeer reinigingscycli van het EDS™ (ECO Dosage Solution) uit te voeren (zie het hoofdstuk Onderhoud voor de procedure).

DE MACHINE STARTEN EN STOPPEN

P100172C

Starten van de machine

1. Bereid de machine voor zoals werk beschreven in het vorige deel.
2. Steek de contactsleutel (80) in het contact en draai deze in stand 'I'.

Controleeer of het groene lampje (81a) brandt (accu opgeladen).

Wanner het gele lampje (81b) of het rode lampje (81c) gaat branden, zet de contactsleutel dan op '0' en laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

1. Zet deze op de werkplek:

2. start de machine met beiden handen op het stuur (2) en druk het paneel (83) waar voren voor voorwaarts enaar achteren voorchterwaarts. De maximale bewegingssnelheid is instelbaar met de regelaar (84).

3. Breng de trekker (25) omlaag met de hendel (10).

4. Breng het schrobdek van de borstels/padhouder omlaag door de schakelaar (71) in te drukken.
5. Druk op de schakelaar op het aanzuigsystem (73).
6. Activeer de stelschakelaars voor de toevoer van het spoelwater (82) op basis van de uit te voeren reinigingswerkzaamheden.
7. Start de reinigingswerkzaamheden en verplaats de machine zoals in punt 3. Stel de maximale snelheid eventueel in met de regelaar (84).

De machine stoppen

1. Stop de machine door het paneel (83) los teCTX.
2. Stop het aanzuigsystemeem door op de schakelaar (73) te drukken.
3. Breng het schrobdek van de borstels/padhouser omhoog door de schakelaar (71) in te drukken.
4. Breng de trekker (25) omhoog met de hendel (10).
5. Controller of de machine Niet uit zichself kan bewegen.

MACHINE IN GEBRUIK (WASSEN/DROGEN)

1. Start de machine Zoals werden beschreiben in het vorige deel.
2. Activeer eventueel de schakelaars voor regeling van de toevoer van het spoelwater (82) op basis van de uit te voeren reinigingswerkzaamheden.
3. Stop eventueel de machine en draai het stelwieljtje voor de trekker (27) zodanig dat dechterste rubber (25) over de hele lengte de vloer raakt.

WAARSCHUWING!

Laat de borstels/padhouder nicht ingeschakeld verwijl de machine stilstaat, met name wanner u met de extra druk (optioneel) ingeschakeld werkt, om te voorkomen dat het oppervlak beschadigd raakt.

Afstelling van de toevoer van het reinigingsmiddel in het spoelwater

(Voor machines met EDS™ (ECO Dosage Solution))

Ga als volgt te werk om te controlleren of het percentage reinigingsmiddel dat maar het spoelwater worden geleid juist is:

1. Druk op de schakelaar voor het reinigingsmiddel (A, Afb. 4) om te stoppen [het lampje (B)要去 uit+zijn].
2. Druk op de schakelaar voor het reinigingsmiddel (A). Tijdens de eerste 3 seconden van activering van de schakelaar waar de indicator (C) branden om het percentage aan te gehen, zoals in de afbeelding.

Ga als volgt te werk om het percentage reinigingsmiddel dat maar het spoelwater worden geleid aan te passen:

1. Druk op de schakelaar voor het reinigingsmiddel (A, Afb. 4) om te stoppen [het lampje (B)要去 uit+zijn].
2. Druk op de schakelaar voor het reinigingsmiddel (A) en houd de schakelaar ingedrukt totdat het lampje (B) gaat knipperen (na ongeveer 5 seconden).
3. Laat de schakelaar voor het reinigingsmiddel (A) los en druk de schakelaar nog een keer in om maar het volgende percentage op de indicator (C) te gaan. Herhaal de procedure totdat u de gewenste instelling hebt ingesteld.
4. Wacht totdat het lampje (B) stopt met knipperen en de brandende indicator (C) de toevoer van het spoelwater aangeeft: het neue percentage is ingesteld.

OPMERKING

De instelling van het percentage reinigingsmiddel worden in het geheugen opgeslagen, ook nadat de machine wordenuitgeschakeld.

Afbeelding 4

P100177

Werken met de functie voor extra druk van de borstels/padhouder (alleen voor BA 651 - BA 751 - BA 851)

Als het vuil op de vloer Niet gemakkelijk loslaat,kest u de functie voor extra druk van de borstels/padhouser gebruiken.Ga waarbij als volgt te werk:

1. Druk op de schakelaar (71) om het schrobdek voor de borstelhouser/padhouser te lately zakken zoals aangegeven in het deel 'Starten van de machine'.
2. Houd de schakelaar (71) langer dan 1 seconde ingedrukt. Het inschakelen van de extra druk worden aangegeven door het lampje (72) dat van groen maar rood.gaat.

U kurz terugkeren maar de normale druk door de schakelaar (71) langer dan 1 seconde ingedrukt te houden.

Als u het schrobdek voor de borstelhouser padhouder omhoog wilt zetten zonder terug te keren maar de normale druk, drukt u de schakelaar (71) in en的那一u hem meteen weeer los.

WAARSCHUWING!

Als de motoren van de borstels/padhouders overbelast worden, waar dat vreemde voorwerpen de beweging van de borstels/pads belemmeren of bij een erg agressieve vloer/borstels, zorgt een beveiligingsystem dat de borstels/padhouders na ongeveer een minuut continue overbelasting stoppen.

Een overbelaste toestand worden aangegeven door drie knipperende lampjes (81a, 81b, 81c).

Als de overbelasting zich voordoetijdens werkzaamheden met de functie voor extra druk ingeschakeld, dan verlicht het system automatisch de druk op de borstel/padhouder door de functie voor extra druk uit te schakelen.

Als de overbelasting blijt aanhonden, stoppen de borstels/padhoulders.

Als u het werk wilt hervatten nadat de borstel/pad is stopgezet vanwege overbelasting, moet u de machine uitschakelen en de contactsleutel (80) in stand '0' zetten. Start de machine door de contactsleutel (80) op 'I' te zetten.

Ontlading van de accu's tijdens de werkzaamheden

Zolang het groene lampje (81a) brandt, latent de accu's de machine normal werken.

Wanner het groene lampje (81a)uit gaat en het gele lampje (81b)gaat branden, moeten de accu's worden opgeladen. De machine kan nu nog enkele minuten werken (afhankelijk van de eigenschappen van de gebruike accu en de uit te voeren werkzaamheden).

Wanner het rode lampje (81c) gaat branden, werkdt de machine nichteer. Na enkele seconden worden de borstels/padhouder automatisch gestopt; alleen het aanzuigssystemen en het aandrijsystem blijven werken, zodat eventuele natte delen van de vloer hun den worden gedroogd en de machine hier een plaats kan worden gebracht waar de accu's hunnen worden opgeladen.

WAARSCHUWING!

Als de accu's hijna leeg zich, mag u Niet door blijven werken om schade aan de accu's en een kortere levensduur te voorkomen.

DE TANKS LEGEN

P100172C

Een automatisch sluitsystem met vlotter (36) zorgt dat het aanzuigsystemeneteer merk u dit doordat het geluidsniveau van de motor voor het aanzuigsystem toeneemt of doordat de vloer neteer merk wordt gedroogd.

WAARSCHUWING!

Wanner het aanzuigssystem per ongeluk worden uitgeschakeld (bijvoorbeeld wonneer de vlotter eerder ingrijpt als de machine met een plotselinge beweging worden stoppezet), kunt u het systeem waar activeren door het met de schakelaar (73)uit te schakelen, de afdekking (22) te openen en te controeren of de vlotter in het rooster (36) tot het niveau van het water is gedaald; sluit daarna de afdekking (22) en start het aanzuigssystemeer met de schakelaar (73).

Als de vuilwatertank (21) vol is,kest u de tank als volgt legen.

Tank met vuil water legend

1. Breng het schrobdek van de borstels/padhouser omhoog door de schakelaar (71) in te drukken.
2. Breng de trekker (25) omhoog met de hendel (10).
3. Breng de machine waar de aangewezen 'verzamelzone'.
4. Schakel de machine uit door de contactsleutel (80) op '0' te zetten.
5. Leeg de vuilwatertank met behulp van de slang (16). Vul na de werkzaamheden het reservoir met schoon water.

Tank met reinigingsmiddel/schoon water legend

1. Voer de voorgaande punten 1 tot en met 4 UIT.
2. Leeg de tank met reinigingsmiddel met de slang (17). Vul na de werkzaamheden het reservoir met schoon water.

De afvalcontainer van de cilindrische borstels legen (alleen voor schrobdek met cilindrische borstels)

1. Zet de contactsleutel (80) in de stand 'I'.
2. Breng het schrobdek van de houders voor de cilindrische borstels omlaag door de schakelaar (71) in te drukken.
3. Schakel de machine uit door de contactsleutel (80) op '0' te zetten.
4. Verwijder met het schrobdek voor de houder van de cilindrische borstels omlaag de afvalcontainer (D, Afb. 3) door deze met de handgreep (E) zichwaarts te trekken.
5. Leeg en spoel de afvalcontainer (D) enplaats hem terug door de interne bevestigingen weeer vast te koppelen.

NA GEBRUIK VAN DE MACHINE

Als u klaar bent, moet u de volgende handelingen UITvoeren voordat u machine achechterlaat:

1. Verwijder de borstels/padhouder en de cilindrische borstels aan de hand van de instructies in het betreffende.Deel.
2. Leeg de tanks (20 en 21) aan de hand van de specifieke delen in de handleiding.
3. Voer de onderhoudswerkzaamheden uit die na gebruik van de machine要去en worden uitgevoerd (zie het hoofdstuk Onderhoud).
4. Zet de machine op een droge, schone plaats en houd de borstels/padhouder en de trekker gedemonteerd of omhoog.

LANGE PERIODE VAN STILLSTAND

Als de machine langer dan 30-Dayniet wordt gebruikt, is het raadzaam de volgende handelingen uit te voeren:

1. Voer de handelingen uit het deel Na gebruik van de machine uit.
2. Ontkoppel de stekker van de accu's (12).

Na de eerste 8 uur moet u de bevestiging van alle bevestigings- en aansluitingsorganen van de machine controeren. Controller of de zichbare onderdelen intact+zijn en geen lekkage vertonen.

ONDERHOUD

De levensduur van de machine en de optimale veilige werkung ervan worden geholpen door nauwkeurig en regelmatig onderhoud. Hieronder staat het schema voor regelmatig onderhoud. De aangegeven perioden zijn afhankelijk van de specifieke werkomstandigheden en worden bepaald door de verantwoordelijkpepersoon voor onderhoud.

LET OP!

De handelingen moeten worden uitgevoerd op een uitgeschakelde machine met ontkoppelde accu's. Lees darüber eerst aandachtig de instructies in het hoofdstuk Veiligheid door, voordat u de onderhoudswerkzaamheden uitvoert.

Alle regelmatige of buitengewone onderhoudswerkzaamheden要去en worden uitgevoerd door bevoegd personeel of bij een bevoegd servicecentrum.

In deze handleiding staan na het normale onderhoudsschema alleen de eenvoudigste en meest voorkomende onderhoudsprocedures.

De procedures voor de onderhoudswerkzaamheden die Niet in het vastgelegde onderhoudsschema staan, vindt u in de servicehandleiding, die bij de verschillende servicecentra ligt.

ONDERHOUDSSCHEMA

Procedure	Dagelijks, na gebruik van de machine	Wekelijks	Maandelijks	Jaarlijs
Accu's opladen
Reiniging van de trekker
Reiniging van de borstels/pads
Reiniging van de tanks, van de bakfilter van de vuilwatertank en contrôle van de pakking van de afdekking
Reiniging en spoelen van het \(EDS^{TM}\)-system - ECO Dosage Solution (optioneel)
Controle en verranging van de rubbers van de trekker
Reiniging van het filter van het reinigingsmiddel
Reiniging van het filter voor de motor van het aanzuigsysteme
Controle van het peil van de vloeistof in de accu's (WET)
Controle van de bevestiging van schroeven en moeren			(1)
Controle en afstelling van de aandrijfriemen van de motoren voor de cilindrische borstels (BA 751 C)			(2)
Controle of verranging van koolborstels voor de motoren van de borstels/padhouder				(2)
Controle of verranging van de koolborstels van de motor van het aanzuigsysteme				(2)
Controle of verranging van de koolborstels van de motor van het aandrijfsysteme				(2)

(1) En na de eerste 8 bedrijfsuren.
(2) Onderhoud UIT te voeren door een bevoegt servicecentrum van Nilfisk.

CONTROLE VAN DE BEDRIJFSUREN VAN DE MACHINE

(Alleen wanner de machine is voorzien van een urenteller)

1. Zet de contactsleutel (80) in de stand 'I'.
2. Druk op de schakelaar (73) en lees op de urenteller (79) het totaal aantal bedrijfsuren (reinigen/drogen) af dat door de machine is uitgevoerd.
3. Druk nog een keer op de schakelaar (73).
4. Zet de contactsleutel (80) in de stand '0'.

ACCU'S OPLADEN

OPMERKING

Laad de accu's op als het gele lampje (81b) of het rode lampje (81c) gaat branden of na voltooiing van de werkzaamheden.

WAARSCHUWING!

Houd de accu's.altijd opgeladen,omdat de levensduur van de accu's dan langer is.

WAARSCHUWING!

Als de accu's leeg+zijn, zorg dan dat ze dat Niet te lang blijven, waar dat de levensduur van de accu anders minder worden. Controleer minstens een keer per week of de accu's zich opgeladen.

LET OPI!

Bij het opladen van de WET-accu's kan het bijzonder explosieve waterstofgas vrijkomen. Laad de accu alleen op in een goed geventileerde ruimte en ver van open vuur. Tijdens het opladen van de accu's mag er nicht geroekt worden.

Houd de reservoirs geopend als de accu's worden opgeladen.

LET OP!

Letijdens het opladen van de accu's goed op dat er geen vloeistof UIT de accu's loopt. Deze vloeistof is corrosief. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvloedig UIT met water en raadpleeg een arts.

Voorbereidende handelingen

1. Open de afdekking (22) en controller of de vuilwatertank (21) leeg is. Leeg deze anders met de aftapslang (16).
2. Zet de machine op eenplaats waar de accu's kunnen worden opgeladen.
3. Zet de contactsleutel (80) in de stand '0'.
4. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omhoog.

5. Alleen voor WET-accu's:

6. Controller het niveau van de elektrolyt van de accu's (52); vul het niveau eventuel bij via de doppen (53).

7. Laat alle doppen (53) open als u de accu's daarna oplaadt.
   Reinig indien nodig de bovenkant van de accu's.

8. Laad de accu's op een van de volgende manieren op, afhankelijk van de aanwezigheid van een elektronische acculader (90) op de machine.

Accu's met externe acculader opladen

1. Controller of de acculader geschikt is aan de hand van de instructies op het apparaat. De nominale spanning van de acculader要去gelijk zijn aan 24V
2. Ontkoppel de stekker (12) van de accu's en sluit die op de externe acculader aan.
3. Sluit de acculader aan op het stroomnet.
4. Na het opladen ontkoppelt u de acculader van het stroomnet en haalt u de stekker (12) los.
5. (Alleen voor WET-accu's): Controller of het niveau van de elektrolyt in de accu's correct is en sluit alle doppen (53).
6. Sluit de stekker (12) van de accu's weeer aan op de aansluiting op de machine.
7. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omlaag.

Accu's met geintegreerde acculader (optioneel) opladen op de machine

1. Sluit de kabel (6) van de acculader opnieuw aan op het stroomnet [de spanning en de freiuentie van het stroomnet要去en overeenkomen met de waarden van de acculader, zie het plaatje (34) op de machine].
   Als het rode lampje (81c) brandt, betekent dit dat de acculader de accu's oplaadt.
2. Als het groene lampje (81a) brandt, is het opladen van de accu's voltooid.
3. Wanner de accu's volledig+zijn opgeladen, koppelt u de kabel (6) van de accelader los van het stroomnet en bevestigt u deze in de betreffende bevestiging (7).
4. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omlaag.

OPMERKING

Zie voor meer informatie over de werkking van de acculader (5) de betreffende handleiding.

REINIGING VAN DE TREKKER

OPMERKING

De machine werkt alleen goed als de trekker schoon is en als de rubbers in goede staat+zijn.

WAARSCHUWING!

Wij raden u aan werklandschoenen te dragen als u de trekker reinigt odomat er vuil aan kan blijven hangen.

1. Zet de machine op een vlakke ondergrond.
2. Zet de contactsleutel (80) in de stand '0'.
3. Breng de trekker (25) omlaag met de hendel (10).
4. Draai de wieltjes (26) los en verwijder de trekker (25).
5. Ontkoppel de aanzuigslang (15) van de trekker.
6. Spoel en reinig de trekker (Afb. 5). Reinig vooral de ruimten (A, Afb. 5) en de opening (B). Controller of de voorste rubber (C) en dechterste rubber (D) heel zich en geen smeden of scheuren vertonen. Als dat wel het geval is,要去en ze worden verwangen (zie de procedure in het volgende hoofdstuk).
7. Monteer de trekker wee in de omgekeerde volgorde van demontage.

CONTROLE EN VERVANGING VAN DE RUBBERS VAN DE TREKKER

1. Reiniging van de trekker (Afb. 5), zie hiervoor het vorige deel.
2. Controller of de stroken (E) van de voorste rubber (C) en de stroken (F) van de achterste rubber (D) tegelijkertijd over de hele lengte op een vlakke ondergrond steunen. Als dat Niet het geval is, moet u ze als volgt in hoogte verstellen:

Haal de trekstang (G) los, ontkoppel de houlders (M) en stel de achefterste rubber (D) af; koppel de houlders wee aan en monteer de trekstang.
- Draai de wieltjes (I) los en stel dechychterste rubber (C) af. Draai de wieltjes daarna wee vast.

1. Controller of de voorste rubber (C) en dechterste ruimte (D) heel zich en geen sreten of scheuren vertonen. Als dat wel het geval is,要去en ze worden verrangen. Dat doet u als volgt. Controller ook of de voorste rand (J) van dechterste rubber Niet is versleten. Als dat wel het geval is, kan de rubber zich kapot gaan. Vervang deze door een van de andere drie randen die nog heel zich. Als de andere randen ook versleten zich,要去 u de rubber verrangen. Dat doet u als volgt:

Haal de trekstang (G) los, koppel de houlders (M) los en verwijder de bevestigingsband (K); verrang of rouleer daarna de voorste rubber (D). Monteer de rubber wee in de omgekeerde volgorde van demontage.
- Draai de wieljtes (I) los en verwijder de bevestigingsband (L). Vervang daarna de voorste rubber (C). Monteer de rubber waar in de omgekeerde volgorde van demontage.

Na het verwangen (of roteren) van de rubbers, moet u de hoogte ervan afstellen zoals eerder beschreven.

1. Sluit de aanzuigslang (15) aan op de trekker.
2. Monteer de trekker (25) en draai de wieltjes (26) vast.
3. Stel eventueel het wieltje voor afstelling van de uitlijning van de trekker (27) af.

Afbeelding 5

P100178

REINIGING VAN DE BORSTELS/PADS

WAARSCHUWING!

Wij raden u aan werkhandsoenen te dragen als u de borstels/pads reinigt,ondat er vuil aan kan blijven hangen.

1. Verwijder de borstels/pads van de machine zoals werden beschreiben in het hoofdstuk Gebruik.
2. Reinig en spoel de borstels/pads met water en reinigingsmiddel.
3. Controller of de borstels/pads heel zich en Niet overmatig versleten. Anders要去z ze worden verrangen.
4. Verwijder van het schrobdek voor de houder met cilindrische borstels de afvalcontainer (D, Afb. 3) door deze met de handgreep (E) zijwaarts te trekken.
5. Leeg en spelod de afvalcontainer (D) en plaats hem terug door de interne bevestigingen weer vast te koppelen.

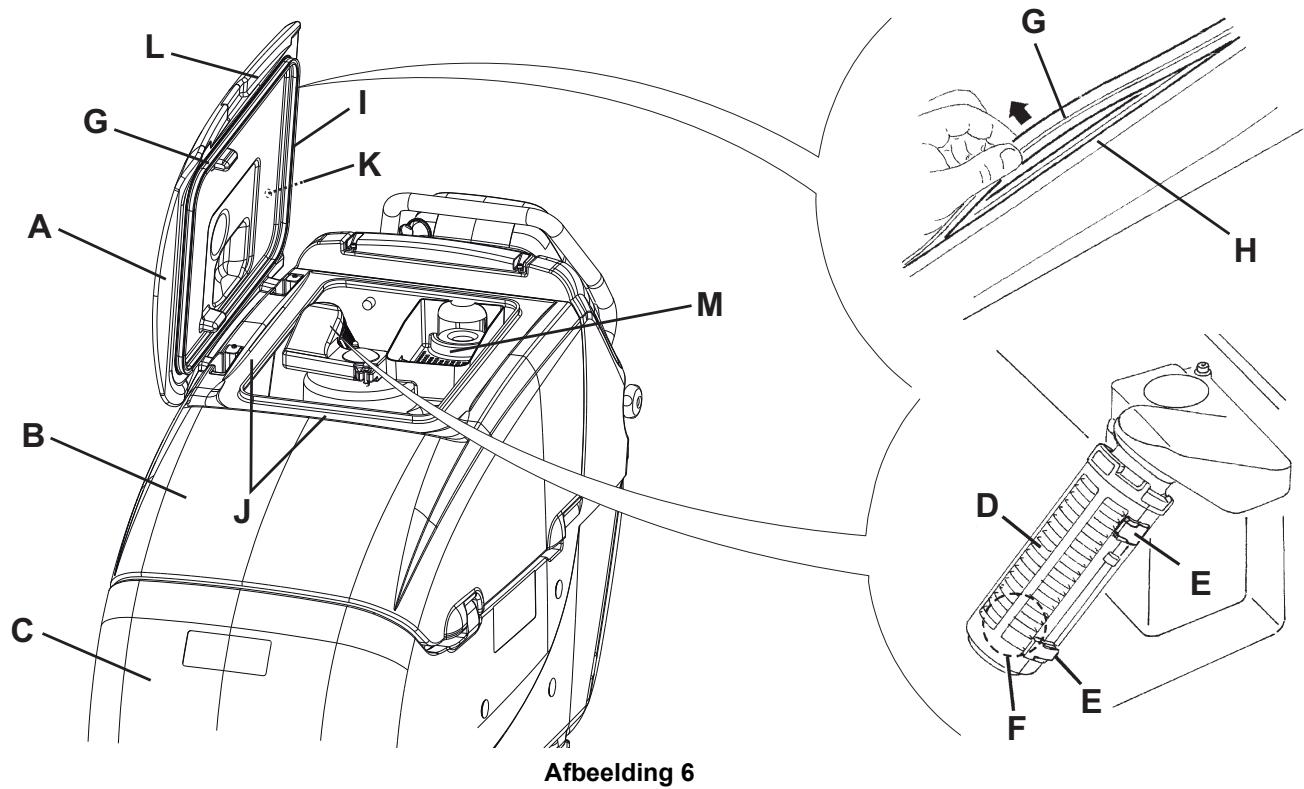

REINIGING VAN DE TANKS, VAN HET AANZUIGROOSTER MET VLOTTER EN CONTROLRE VAN DE PAKKING VAN DE AFDEKKING

1. Breng de machine waar de aangewezen 'verzamelzone'.
2. Zet de contactsleutel (80) in de stand '0'.
3. Open de afdekking (A, Afb. 6).
4. Verwijder het water UIT de tanks met de slangen (16 en 17).
5. Reinig en spoel de afdekking (A), de tanks (B en C) en het aanzuigrooster met automatische sluiting met vlotter (D) met schoon water.

Koppel eventueel de steunen (E) los, open het rooster (D) en haal de vlotter (F) eruit. Reinig deze met zorg enplaats weer terug.

1. Verwijder en reinig de bakfilter (M).
2. Controller of de pakking (G) van de afdekking van de tank heel is.

OPMERKING

De pakking (G) zorgt dat er voldoende druk worden opgebouwd in de tank. Dat is nodig om het vuile water waar binnen te zuigen.

Vervang indien nodig de pakking (G) door deutsche uit de bevestiging (H) te halen. Als u een neue pakking monteert, moet u de bevestiging (I)plaatsen zoals in de afbeelding (midden anschter).

1. Controller of ook alle oppervlakken (J) waarme de pakking (G) contact maakt onbeschadigd zich en geschikt voor bevestiging van de pakking zich.

OPMERKING

Via de opening (K) kan de lucht in de spouw van de afdekking worden afgevoerd, zodat de druk in de tank op peil blijft.

1. Sluit de afdekking (A).

P100179

DEMONTAGE/MONTAGE VAN HET SCHROBDEK MET BORSTELHOUDER/PADHOUDER/HOUDER VOOR CILINDRISCHE BORSTELS

Op de machine kan eenvoudig zowel het schrobdek van de borstelhouser padhouder (18) als het schrobdek voor de borstelhouser met cilindrische borstels (19) worden gemonteerd/verwijderd.

OPMERKING

Als het schrobdek worden gemonteerd/gedemonteerd, kan het nodig+zijn ook het type trekker te veranderen, zodat de breedtes overeenkomen. Zie voor de juiste aankoppeling van het schrobdek op de trekker het deel Montage van de trekker.

Demontage

1. Zet de machine op een vlakke ondergrond.
2. Verwijder de borstels/padhouders zoals in het betreffende.Deel wordt uitgelegd.Verwijder de cilindrische borstels Niet.
3. Zet de contactsleutel (80) in de stand 'I'.
4. Breng het schrobdek van de borstels/padhouder omlaag door de schakelaar (71) in te drukken.
5. Zet de contactsleutel (80) in de stand '0'.
6. Verwijder de veiligheidspennen (A, Afb. 7) en [alleen voor schrobdeks voor borstelhouser padhouser (18)] de bevestigingspen (B).
7. Open de afdekking (22) en contrôleer of de vuilwatertank (21) leeg is. Leeg deutsche anders met de aftapslang (16). Sluit de afdekking (22).
8. Pak de hendel (41) vast en zet de tank (40) voorzichtig omhoog voor toegang tot de elektrische aansluiting van het schrobdek voor de borstelhouser.
9. Haal de rode stekker (C) en (alleen voor schrobdek houder cilindrische borstels) en de witte stekker (D) los.
10. Koppel het verbindingsstuk (E) van de leiding van het reinigingsmiddel los.
11. Draai het bevestigingswieljtje (F) los en verwijder het schrobdek voor de borstelhouser/padhouser (G).

Montage

1. Monteer de onderdelen in de omgekeerde volgorde van de demontage, let waar bij op het volgende:

2. Als het schrobdek voor de houder van de cilindrische borstels (19) is gemonteerd,要去 ook de witte stekker (D) worden aangesloten.

3. Als het schrobdek voor de borstelhouser/padhouser (18) worden gemonteerd,要去 u de hendel met de pen (B) vastzetten.

Afbeelding 7

P100181

REINIGING VAN HET FILTER VOOR DE MOTOR VAN HET AANZUIGSYSTEEM

1. Zet de machine op een vlakke ondergrond.
2. Zet de contactsleutel (80) in de stand '0'.
3. Open de afdekking (22) en controller of de vuilwatertank (21) leeg is. Leeg deutsche anders met de aftapslang (16).
4. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omhoog.
5. Controller of het voorfilter schoon is. Reinig het eventueel met water en met perslucht,plaats het daarna terug.
6. Voer de punten 1, 2, 3 en 4 in de omgekeerde volgorde UIT.

REINIGING VAN HET FILTER VAN HET REINIGINGSMIDDEL/SCHOON WATER

1. Zet de machine op een vlakke ondergrond.
2. Zet de contactsleutel (80) in de stand '0'.
3. Sluit het kraantje van het reinigingsmiddel (A, Afb. 8) dat zich onder de machine bevindt,chter het achterwiel links.
   Het kraantje (A) is gesloten als hij in de stand (B) ten opzichte van de slangen staat; hij is geopend als hij in de stand (C) staat.
4. Verwijder de transparante afdekking (D) met de pakking (E) en verwijder daarna het filterrooster (F). Reinig ze en monteer ze waar in de steun (G).

OPMERKING

Plaats de pakking (E) en het filterrooster (F) goed in de houders van de afdekking (D) en de steun (G).

1. Open het kraantje (A) door het in positie (C) te draaien.

P100180

REINIGING VAN DE TANK MET REINIGINGSMIDDEL

(Voor machines met EDS™ (ECO Dosage Solution))

Reinig de tank met reinigingsmiddel (45) en ga waar bij als volgt te werk:

1. Breng de machine waar de aangewezen 'verzamelzone'.
2. Open de afdekking (22) en contrôleer of de vuilwatertank (21) leeg is. Leeg deze anders met de aftapslang (16). Sluit de afdekking (22).
3. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omhoog.
4. Draai de dop (46) los en ontkoppel de slang UIT de tank (45).
5. Verwijder de tank.
6. Spoel en reinig de tank in het aangewezen gebied.
7. Monteer de tank (45) en sluit de slang aan.
8. Als de tank van het reinigingsmiddel is geleegd, kan het nodig zijn het EDS™ (ECO Dosage Solution) te spoelen; maar het systemen dan alleen met schoon water werken (zie het volgende deel voor de procedure).

EDS™ (ECO DOSAGE SOLUTION) SPOELEN

(Voor machines met EDS™ (ECO Dosage Solution))

1. Reinig de tank met reinigingsmiddel zoals in het vorige deel worden beschreven. U kunt de resten reinigingsmiddel die in de slangen en in de reinigingsmiddelpomp hinterblijven als volgt verwijderen.
2. Pak de handgreep (41) vast en breng voorzichtig de tank (40) omlaag.
3. Start de machine door de contactsleutel (80) op 'I' te zetten.
4. Schakel het EDS™ (ECO Dosage Solution) in door op de schakelaar (77) te drukken. Controller of het lampje (78) op de schakelaar brandt.
5. Druk gelijktijdig de schakelaars (77) en (82a) in totdat het lampje (78) van de schakelaar begint te knipperen (na ongeveer 5 seconden).
6. Laat de schakelaars los en wacht totdat het lampje (78) stopt met knipperen en het aanzuigsystem wordt geactiveerd.
7. Zuig de resten van het reinigingsmiddel op die op de vloer zijn achtergebleven.
8. Zet de contactsleutel (80) in de stand '0'.
9. Pak de handgreep (41) vast en breng met zorg de tank (40) omhoog. Controller of de slang (48) leeg is, herhaal anders punten 3 tot en met 9.

OPMERKING

De spoelcclus, waar bij de resten reinigingsmiddel worden verwijderd, duurt onceveer 30 seconden. Daarna wordt automatisch de aanzuigfunctie ingeschakeld.

Het spoelen kan ook worden uitgevoerd met de tank voor het reinigingsmiddel (45) vol water, zDat het system grondig wordt gespoeld.

Het is handig om deze spoelhandeling uit te voeren als het EDS™ (ECO Dosage Solution) erg vuil is en na een lange periode van stilstand of als de machine lange tijd Niet is gereinigd.

Het systeem kan ook worden gespoeld om het vullen van de slang voor het reinigingsmiddel te versnellen als de tank (45) vol is en het systeem nog leeg.

Het spoelen kan eventuele meerdere keren awhile elkaar worden uitgevoerd.

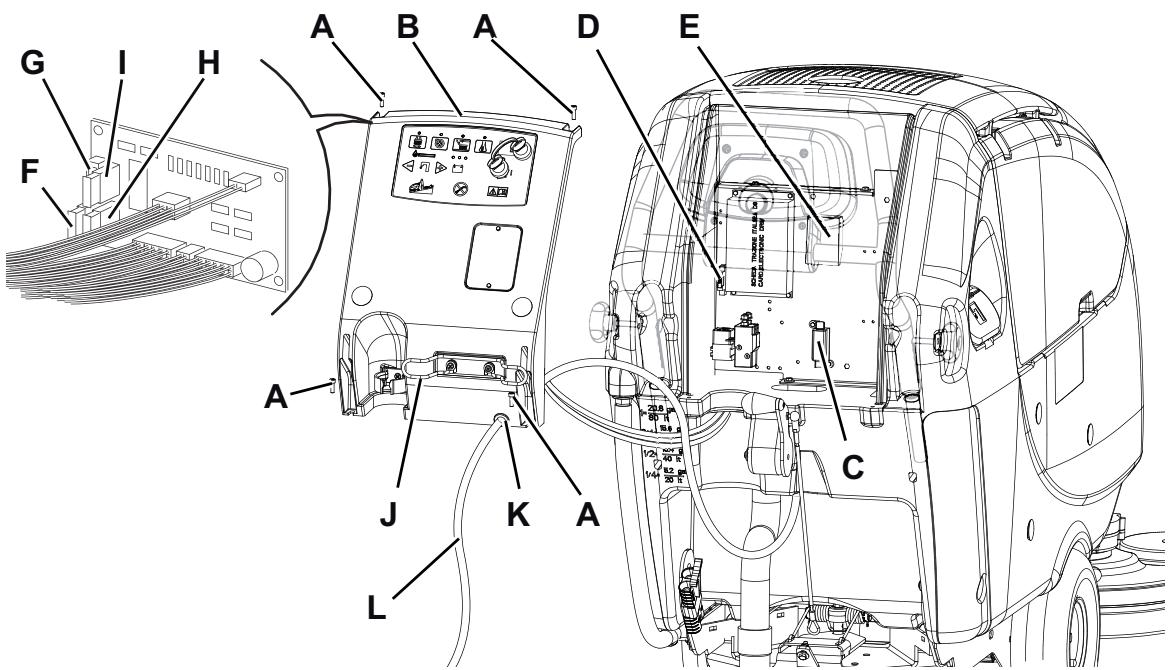

CONTROLE / VERVANGING VAN DE ZEKERINGEN

1. Ontkoppel de stekker van de accu's (12).
2. Verplaats de aftapslang van het vuile water (16).
3. Verwijder, waar van toepassing, de kabel van de acculader (L, Afb. 9)uit de steun (J).
4. Verwijder de schroeven (A) en verplaats voorzichtig de rijbediening (B) waar bij het rubberen dopje (K)uit de houder op de rijbediening (B) worden gehaald.
5. Controller / verwang de volgende zekeringen:

(A): Zekering F1, schrobdek borstelhouser: (50 A)
(B): Zekering F2, aanzuigsysteme: (30 A)
(C): Zekering F3, aandrijfsysteme: (60 A)
(D): Zekering F4, signaleringscircuits: (3 A)
(E): Zekering F5, loskoppeling borstels/padhouser: (20 A)
(F): Zekering F6, pompen: (3 A)
(G): Zekering F7, stelmotor: (10 A)

1. Voer de punten 1 tot en met 4 in de omgekeerde volgorde UIT.

Afbeelding 9

P100182

STORINGEN LOKALISEREN

Probleem	Waarschijnlijke oorzaak	Herstelactie
De motoren werken nicht; er brandt geen enkel lampje.	De stekker van de accu's is ontkoppeld.	Aansluiten.
	De accu's zijn volledig leeg.	Laad de accu's op.
De machine beweegt nicht.	De machine is gestart met de contactsleutel (80) terwijl de rijbediening (83) worden ingedrukt.	Zet de contactsleutel (80) op '0' en herhaal de startprocedure zonder de rijbediening (83) in te dokken.
De borstels werken nicht; het rode lampje brandt.	De accu's zijn leeg.	Laad de accu's op.
De lampjes (81) knipperen tegelijkkertijd.	Overbelasting van de borstelmotoren.	Gebruik minder agressieve borstels of van een ander type, of gebruik de extra druk Niet bij het reinigen.
	Als er vreemde materiaal (vastgedraaide draden, etc.) aanwezig zijn,{kunnen de borstels vastlopen.	Reinig de naven van de borstels.
Er worden onvoldoende vuil water aangezogen.	De vuilwatertank is vol.	Leeg de tank.
	De flexibele slang is losgekomen van de trekker.	Aansluiten.
	Het aanzuigrooster is verstoct of de vlotter is gesloten.	Reinig het rooster of controller de vlotter.
	De bakfilter is verstoct.	Reinigen.
	De trekker is vuil of de rubbers van de trekker zichn afgesleten of beschadigd.	Reinig en controller de trekker.
	De afdekking van de tank is Niet goed gesloten of de pakking is beschadigd.	Sluit de afdekking op de juiste manier of verwang de pakking.
De toevoer van reinigingsmiddel waar de borstels is onvoldoende.	Kraantje voor reinigingsmiddel/schoon water gesloten.	Open het kraantje.
	De filter voor het reinigingsmiddel/schoon water is vuil.	Reinig het filter.
	EDS™-tank - ECO Dosage Solution (optioneel) vuil.	Reinig deze met een spoelcylclus.
De trekker veroorzaakt strepen op de vloer.	Onder de rubbers van de trekker zit vuil.	Verwijder het vuil.
	De rubbers van de trekker zichn versleten, gespleten of gescheurd.	Vervang de rubbers.
	De trekker is Niet uitgebalanceerd met het wieltje.	Stel af.

OPMERKING

Als de machine met optionele gemonteerde acculader is aangeschaf, werkt de machine Niet zonder de acculader op de machine. Als u problemen hebft met de acculader,kest u het Beste contact opnemen met een bevoegt servicecentrum.

Neem voor meer informatie contact op met de servicecentra van Nilfisk. Zij beschikken over de servicehandleiding.

VERWIJDERING

Als de machine worden afgedankt,要去harr aan een bevoegd verwijderingbedrijf worden gebracht.

Voordat de machine worden afgedankt, moeten de volgende materialen worden verwijderd en gescheiden en verrolgens volgens de geldende milieuunormen maar de betreffende afvalverwerkingsbedrijven worden gebracht:

Accu's
- Borstels/pads
Kunststoff slangen en onderdelen
Elektrische en elektronische onderdelen (^*)

(*) Raadpleeg met name voor het afldanken van elektrische en elektronische onderdelen uwplaatselijkke Nilfisk-kantoor.
