GEBRUIKSAANWIJZING PHLG 2000-2 PARKSIDE

Bedienings- en veiligheidsinstructies

DE AT CH

Vouw vór het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

DE/AT/CH	Bedienungs- und Sicherheitshinweise	Seite	5
FR/CH	Instructions d'utilisation et consignes de sécurité	Page	13
IT/CH	Indicazioni per l'uso e per la sicurezza	Pagina	21
NL	Bedienings- en veiligheidsinstrumentes	Pagina	29

A

B

C

D

E

Einleitung

Doelmatig gebruik.. 30
Uitrusting.. 30
Leveringsomvang.. 30
Technische gegevens.. 31

Algemene veiligheidsinstructie

1. Veiligheid op de werkplek.. 31
2. Elektrische verilgheit.. 31
3. Veiligheid van personen.. 32
4. Zorgvuldige omgang met en gebruik van elektrische apparaten...... Pagina 32

Apparaatspecifiekeveiligheidsinstructies.. 33

Bediening

Ingebruikname . 33
Mondstukken gebruiken.. 34
Verdere toepassingsvoorbeelden voor huis, auto, tin.. 34

Reiniging. 34
Service 35
Garantie.. 35
Afvoer . 35
Conformiteitsverklaring/Fabrikant.. 36

In deze gebruiksaanwijzing/aan het apparaat worden gebruik gemaakt van de volgende pictogrammen:
	Lees de gebruiksaanwijzing!		Let op voor elektrische schokken! Levensgevaar!
V~	Volt (Wisselspanning)		Alleen geschikt voor gebruik binnenshuis!
W	Watt (Werkvermogen)		Levensgevaar door elektrische schok- ken in geval van een beschadigde net- kabel of -steker!
	Beschermingsklasse II		Draag een gehoorbescheming, een stofmasker, een veiligheidsbril en veilig- heidshandschoenen.
!	Waarschuwings- en veiligheidsinstrumenties in ache nemen!		Brandgevaar!
	Explosiegevaar!		Dank de verpakking en het apparaat op een milieu-vriendelijkie manier af!
	Houd kinderen van het elektrische gereedschap verwijderd!

Hetelucht Pistol PHLG 2000-2

Verwijdersen, verrormen, voorverwarmen, ontijzen etc.

Inleiding

Maak uzelf voor de eerste ingebruikname vertrouwd met de functies van het apparaat en de juiste omgang met

elektrische gereedschappen. Lees waar voor de volgende handleiding zorgvuldig door. Bewaar deze handleiding goed. Wanner u het apparaat doorgeeft aan derden, geef dan ook alle documenen door.

- Doelmatig gebruik

Het apparaat is geschikt voor het verwijderen van verflagen, voor het verwarmen (van bijv. krimpslangen) en voor het verrormen en階段en van kunststoffen. Bovendien kunt u het gebruiken om lijmverbindingen los te makeen en waterleidingen te ontroesten of te ontijzen. Ledere wijziging of ieder verdesterkend gebruik van dit apparaat is Niet doelmatig en houdt een aanzienlijk ongevallensrisico in. De produ

cent is Niet aansprakelijk voor schade die resulteertuit ondoelmatig gebruik. Het apparaat is Niet bestemd voor commercieel gebruik.

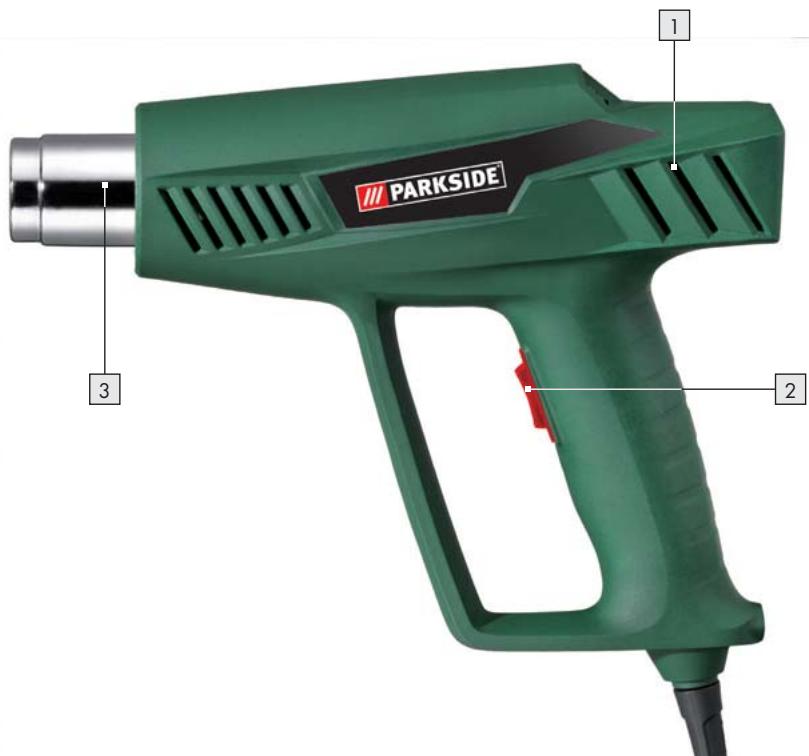

Uitrusting

Luchtinlaat
AAN-/UIT-Schakelaar & regelaar voor temperatuur en hoeveelheid lucht
3 Blaaspijp
4 Plamuurmondstuk
5 Oppervlakkenmondstuk
6 Reductiemondstuk
7 Opzetsuk/BBQ-aansteker

Leveringsomvang

1 Hetelucht Pistol PHLG 2000-2
1 Plamuurmondstuk
1 Oppervlakkenmondstuk
1 Reductiemondstuk
1 Opzetstuk/BBQ-aansteker
1 Gebruksaanwijzing

Het met A- beoordeelde, karakteristieke geluidsdrukniveau is kleiner dan 70 dB (A).

Algemene veiligheidsinstructie

WAARSCHUWING! Lees alle veiligheidsinstructies en aanwijzingen! Nalatigheden bij de naleving van de veilighedsinstructies en aanwijzingen können elektrische schokken, branden/of ernstig letsel tot gevolg hebben.

BEWAAR ALLE VEILIGHEIDSTECHNISCHE INSTRUCTIES EN AANWIJZINGEN OM DEZE EVENTUEEL LATER TE KUNNEN RAADPLEGEN! HET IN DE VEILIGHEIDSINSTRUCTIES TOEGEPASTE BEGRIP "ELEKTRISCHE GEREEDSCHAPPEN" HEEFT BETREKKING OP ELEKTRISCHE GEREEDSCHAPPEN OP NETVOEDING (MET NETKABEL) EN OP ELEKTRISCHE GEREEDSCHAPPEN OP ACCUVOEDING (ZONDER NETKABEL).

1. Veiligheid op de werkplek

a) Houd het werkbereik schoon en op-geruimd. Door wanorde en onverlichte werkbereiken kennen oncevallen ontstaan.

b) Werk met het apparaat Niet in een explosiegevaarlijke omgeving met brandbare

vloeistoffen, gassen of stof. Elektrische gereedschappenveroorzaken vonken die stof of dampen zouden{kunnen ontsteken.

c) Houd kinderen en andere personen fijdens het gebruik weg van het elektrische gereedschap. In geval van afleiding zou u de controle over het apparaat hunnen verliezen.

Levensgevaar door elektrische schokken:

a) De netsteker van het apparaat moet in de contactdoos passen. De steker mag op geen enkele wijze worden veranderd. Gebruik geén adaptersteker in combinatie met geaarde apparaten. Ongewijzigde stekers en passende contactdozen verminderen het risico van elektrische schokken.
b) Vermijd lichaamscontact met geaarde oppervlakken zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken wanneer uw lichaam geoard is.
c) Stel het apparaat Niet bloot aan regen en vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico van elektrische schokken.

d) Gebruik de kabel nooit ondoelmatig, bijv. om het apparaat te dragen, op te hangen of om de steker uit de contactdoos te trekken. Houd de kabel verwijderd van hitte, olie, scherpe randen of bewegende apparaatonderdelen. Verwarde of beschadigde kabels verhogen het risico van elektrische schokken.

e) Gebruik alleén verlangkabels die ook voor het buitenbereik geschikt zich wanner u met een elektrisch gereedschap in de openlucht werkt. Het gebruik van een voor het buitenbereik geschakte kabel verminder het risico van elektrische schokken.
f) Wanner u met een elektrisch gereed-schap in een vochtige omgeving moet werken, dient u een foulstroom-veilig-heidsschakelaar te gebruiken.

Het gebruik van een foutstroom-veiligheidsschakelaar vermindert het risico van elektrische schokken.

a) Wees steeds opmerkzaam, let op wat u doet en ga met overleg te werk met een elektrisch gereedschap. Gebruik het apparaat Niet wonneer u moe bent of onder de invloed van drugs, alcohol of medicijnen staat. Een moment van onachtzaamheidijdens het gebruik van het apparaat kan tot ernstig letsel leiden.

Draag naast de persoonlijke veiligheidsuitrusting.altijd eenveiligheidsbril.Het dragen

van een persoonlijke veiligheidsuitrusting zoals stofmasker, slipvaste veiligheidsschoenen, -helm of gehoorbescherming helpt, al naargelang het soort en de toepassing van het elektrische gereedschap, het risico voor letsel te verminderen.

c) Vermijd een ongewenste ingebruikname van het apparaat. Waarborg dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroomvoorziening aansluit, in de hand neemt of draagt. Wanner u tijdens het dragen van het apparaat de vinger aan de AAN-/UIT-Schakelaar hebt of het apparaat ingeschakeld is, kan dit tot ongevallen leiden.

d) Verwijder de instelgereedschappen of schroefsleutel voordat u het appaarat inschakelt. Een gereedschap of sleutel dat/ die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel veroorzaken.

e) Vermijd een abnormale lichaamshouding. Zorg altiijd voor een veilige stand en houd te allen tijde het evenwicht. Op deze wijze kunt u het apparaat vooral in onverwachtete situatuies beter controeren.

f) Draag geschikte werkkleding. Draag geen wijde kleding of sieraden. Houd haren, kleding en handschoenen van bewegende onderdelen verwijderd.

Votte kleding, sieraden of haren können door bewegende onderdelen worden ingetrokken.

g) Wanneer stofafzigingsinrichtingen en -opvanginrichtingen gemonteerd worden, dient u te waarborgen dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van deze inrichtingen verminder het gevaar door stof.

4. Zorgvuldige omgang met en gebruik van elektrische apparaten

a) Belast het apparaat nooit te zwaar. Gebruik voor uw werkzaamheden het waarvoord bestemde gereedschap. Met het geschikte elektrische gereedschap werkt u better en veiliger in het voorgeschreven vermogensbereik.
b) Gebruik geén elektrisch gereedschap met een defecte schakelaar. Een elektrisch gereedschap dat Niet meer in- of uitgeschakeld kan worden, is gevaarlijk en要去 worden gerepareerd.
c) Trek de steker uit de contactdoos voor dat u apparaatinstellenen uitvoert, toebehoren verrangt of het apparaat weglect. Hierdoor voorkomt u dat het apparaat abusievelijk ingeschakeld worden.
d) Bewaar Niet-gebruikte elektrische gereedschappen buiten het bereik van kinderen. Laat geén Personen met het apparaat werken die Niet vertrouwd zijn met het apparaat of die deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanner ze door onervaren Personen worden gebruikt.
e) Onderhoud het apparaat zorgvuldig. Controller of bewegende apparaatonderdelen optimaal functioneren en Niet klemmen en of onderdelen gebroken of zodanig beschadigd zich dat de functie van het apparaat belemmerd worden. Laat beschadigde onderdelen voor het gebruik van het apparaat repareren. Veel ongelukken zich terug te voeren op slecht onderhonden elektrische apparaten.
f) Gebruik elektrisch gereedschap, toebehoren, hulpgereedschap enz.

overeenkomstig deze aanwijzingen en zoals het voor dit apparaatype voorgeschreiben is. Houd waar bij rekening met de werkomstandigheden en de uit te voeren werkzaamheden.

Het gebruik van elektrische gereedschappen voor andere dan de bestemde toepassingen kan tot gevaarlijke situaties leiden.

Apparaatspecifiekeveiligheidsinstructies

Kinderen of Personen met onvoldoende kennis over en ervaring in de omgang met het appa- raat of met beperkte lichamelijke, sensorische of geestige vermogens mogen het apparaat Niet zonder toezicht of voorafgaande instructie door een voor hun verilgheid verantwoordelijke person gebruiken. Op kinderen dient toezicht te worden gezchoolen om te voorkomen dat ze met het apparaat spelen.

VOORZICHTIG! Vermijd gevaar voor letsel:

Trek in geval van gevaar onmiddelijk de stekeruit de contactdoos.

LETSELGEVAAR! Gebruik het apparaat nooit als haardroger.

Richt de hete luchtstroom nooit op Personen of dieren.
- Kijk Niet direct in de opening van de blaaspijp 3.

GEVAAR VOOR VERBRANDINGEN!

Raak Niet het hete mondstuk aan.

Draag veiligkeitshandschoenen.

Draag eeneiligeidsbril.

BRAND- EN EXPLOSIEGE

VAAR! Het apparaat ontwikkel zeer veel hitte.

Een onbedache omgang met het apparaat resulteert in een groter gevaar voor brand en explosie.

Werk nooit in de buurt vanlicht ontvlambare gassen of materialen. Bij de bewerking van

kunststoffen, veren, I akken enz. kuren boven-dien gezondheidsschadelijke gassen ontstaan. Waarborg steeds voldoende ventilatie.

Laat het apparaat volledig afkoelen voordat u het bewaart. Bewaar het apparaat in verticale positie, met omhoog gericht mondstuk.
Laat het ingeschakelde apparaat zich zonder toezicht aller.
Trekijdens werkpauzes, alle werkzaamheden aan het apparaat (bijv. verrangen van het mondstuk) en bij Niet-gebruik alsijd de netstekeruit de contactdoos.
Richt het apparaat Niet gedurende een langere..., tijd op bezelfde plaat.
Houd de uitgang van het mondstuk Niet te dicht bij het werkstuk of het te bewerken oppervlak. Een luchtstuwing kan tot oververhitting van het apparaat leiden.
Let op het directe werkbereik en ook op het omgevingsbereik. De warmte kan tot brandbare onderdelen doordringen die zich buiten het gezichtsveld bevinden.
Het apparaatClient steeds schoon,droog en vrij van olie of smeervet te zich.
Gebruik het apparaat nooit ondoelmatig.

Bediening

Ingebruikname

VOORZICHTIG! Houd de ventilatieopeningen tijdens het gebruik altijd vrij.

GEVAAR VOOR VERBRANDINGEN!

Raak Niet het hete mondstuk aan.

Apparaat aanzetten:

Zet de AAN-/UIT-Schakelaar 2 op de stand "I" of "II".

Apparaatuitschakelen:

Zet de AAN-/UIT-Schakelaar 2 op de stand "0".

Luchthoeveelheid en temperatuur instellen:

Met de regelaar voor temperatuur en luchthoeveelheid [2]kest u drie verschillende ventilatiestanden

installen. Al waar gelang het gebruik kutn u zo de passende luchthoeveelheid en temperatuur selecteren:

stand I	300 l/min	350 °C
stand II	500 l/min	550 °C

Gebruik als staand apparatus/afkoelen (zie afb. D):

• plaats het apparaat verticaal op een vlakke ondergrond om

·beide handen tijdens het werknen vrij te hebben
- het apparaat af te laten koelen.

- Mondstukken gebruiken

WAARSCHUWING! Bij te sterke

Plamuurmondstuk 4 - verven en lakken verwijderen (zie afb. B):

Zet het plamuurmondstuk 4 op de blaaspiijp 3.
De spatelvorm van dit mondstuk dient de gelijkmataige heteluchttoevoer. Gebruik voor het losmaken van verven en lakken een Separateat plamuurmes.

Oppervlakkenmondstuk 5 - lijm losma-ken, verven zicht make n (zie afb. C):

Zet het oppervlakkenmondstuk 5 op de blaaspiij 3.
Vermijd te lange hitteinwerking, want verbrande lak LASTZich heel moeilijk verwijderen. De lijmverbindingen können verrolgens geschieren en overtollige lijm kan verwijderd worden.

Reductiemondstuk 6 - kunststof lessen:

Zet het reductiemondstuk 6 op de blaaspiijp 3.
Gebruik het reductiemondstuk [6] bij krimpslangen en -folie.

- Verdere toepassingsvoorbeelden voorocus,auto,tin

Ontijzen van waterbuizen:

Opgelet! PVC-buizenogensnierwordenontdooid.

Opgelet! Water- en gasleidingen können van buitenaf nauwelijks worden anderscheiden. Neem contact op met een vakman indien u twijfelt.

Opgelet! Koperleidingen vormen een compound-materialaal met tin en mogen Niet tot boven 200^ worden verhit.

Schroefverbindingen losmake:

Verwarm de schroefverbindingen voorzichtig met hete lucht. U kunt deze dan meestal gemakkelijk losdraaien.

Onkruid verwijderen:

De hete lucht zorgt ervoor dat het onkruid en de kiemen uitdrogen.

Houtskool aansteken (zie afb. E):

WAARSCHUWING! Gebruik geen brandspiritus.

Steek het optzetuk/de BBQ-aansteker op de blaaspijp 3.
Ontsteek houtskool binnen enkele minuten.

Was verwijderen:

• Bevrijkski's, snowboards of een kandelaar met de voor het product vereiste behoedzaamheid van wasresten.

Reiniging

A WAARSCHUWING! Haal altijd de net-stekker uit het stopcontact voordat u werkzaamheden aan het apparaat verricht.

Houd de luchtin- en -uitlaat steeds schoon.
Gebruik een doek voor het reinigen van de behuizing. Gebruik nooit benzine, oplosmiddelen of reinigingsmiddelen die de kunststof aantasten.

Service

WAARSCHUWING! Laat uw apparaten allén door gekwalificeerd vakpersoneel en allén met originele onderdelen repareren. Op deze wijze worden gewaarborgd dat deeiligheid van het apparaat behouden blijft.
A WAARSCHUWING! Laat de steker of de aansluitleiding algtd door de fabrikant van het apparaat of door zijn technische Dienst repareren. Op deze wijze worden gewaarborgd dat de veiligheid van het apparaat behouden blijft.

Garantie

U hebt op dit apparaat 3aar garantie vanaf de datum van aankoop. Het appaarat is met de grootst mogelijkke zorg vervaardigd en is vór aflevering uitvoerig getest. Bewaar a.u.b. de kassabon als aankoopbewijs. Mocht u een beroep wil-len doen op uw garantie, neem dan telef-onisch contact op met uw serviceadres. Alleen op die manier kan kosteloze verzending van uw goederen worden geg- randeerd. Deze garantie geldt uitsluitend jegens de eerste koper en is Niet over-draagbaar.

De garantie geldt alleen voor materiaal- of fabrica-gefouten, maar Niet voor slijtage of Voorbeschadigingen aan breekbare onderdelen, bijvoorbeeld schakelaars of accu's. Het product is uitsluitend bestemd voor privé-bebruik en Niet voor bedrijfsmatige doeleinden.

Bij verkeerd gebruik en ondeskundige behandel ing, bij gebruik van geweld en bij ingrepen die Niet worden uitgevoerd door ons geauthoriseerde servicefiliaal, vervalt de garantie. Uw wettelijk rechten worden door deze garantie Niet beperkt.

NL
Kompernass Service Netherland
Tel.: [phone]
e-mail: [e-mail]

- Afvoer

De verpakking bestaat uit milieuvriendelijkke materi-alen die u via deplaatselijke recyclingdiensten kurz afvoeren.

Voer elektronische apparaten Niet af via het huisafval!

Conform de Europese richtlijn 2002/96/EC betreffende afgedankte elektrische en elektronische apparatusu er omzetting waarvan maar nationaalrecht, moeten oude elektrische apparaten seperaat worden ingezameld en op milieuvriendelijke wijze worden gerecycled.

Over de afvoermogelijkheden van oude elektrische apparaten kurz u bij uw gemeente informeren.

- Conformiteitsverklaring/Fabrikant C€

Wij, Komperna GmbH, Burgstr. 21, D-44867 Bochum, Duitsland, verklaren hiermede dat dit product overeenstem met de volgende EG-richtlijnen:

Laagspanningsrichtlijn

2006/95/EC:

EN 60335-1/A13:2008

EN 60335-2-45/A1:2008

EN 62233:2008

Elektromagnetische compatibiliteit

2004/108/EC:

EN 55014-1:2006

EN 55014-2/A1:2001

EN 61000-3-2:2006

EN 61000-3-3/A2:2005

Type/apparaatbenaming

Parkside Hetelucht Pistol PHLG 2000-2

Bochum, 31.01.2010

Hans Kompernaβ

• Directeur -

Technische wijzigingen in de zin van de verdere ontwikkeling voorbehonden.

IAN46460

KOMPERNASS GMBH

Burgsstraße 21

D-44867 Bochum
