Q-time Golden 1800S - Bijverwarming Eurom - Gratis gebruiksaanwijzing en handleiding

Producttype	Infrarood stralingsbijverwarming
Merk	Eurom
Model	Q-time Golden 1800S
Vermogen	900 - 1800 W (instelbaar)
Spanning	220-240 V ~ 50/60 Hz
Beschermingsgraad	IP65 (stof- en waterstraaldicht)
Lamptype	Halogeen Golden tube, levensduur ~8000 u
Maximaal bereik	Tot 16 m²
Montage	Op voet (staand)
Totale hoogte	200 cm
Afmetingen (kop)	54 x 14 x 15 cm
Gewicht	9,0 kg
Hoogteverstelling	Ja, via borgschroef
Kanteling	Instelbare kanteling ±30°
Kantelbeveiliging	Ja, automatische uitschakeling bij vallen
Bediening	Trekkoord (3 standen: uit, 900W, 1800W)
Aanbevolen gebruik	Buiten (terras, tuin) of grote geventileerde ruimte
Minimale afstand tot de vloer	1,8 m (laagste punt)
Minimale afstand tot objecten	1 m (voorzijde), 0,5 m (zijkanten), 0,3 m (plafond)
Reiniging	Vochtige doek, geen bijtende producten, niet onderdompelen
Repareerbaarheid	Lampvervanging mogelijk door erkende vakman
Garantie	Zie fabrieksvoorwaarden

Veelgestelde vragen - Q-time Golden 1800S Eurom

Hoe installeer ik de Q-time Golden 1800S verwarming?

Monteer eerst de voet volgens de instructies. Schroef de verwarmingskop op de verstelbare houder. Plaats het apparaat op een vlakke en horizontale ondergrond. Zorg ervoor dat de kop zich op minimaal 1,8 m van de vloer bevindt en houd u aan de veiligheidsafstanden. Sluit het vervolgens aan op een geaard stopcontact.

Welke veiligheidsafstanden moeten in acht worden genomen?

Neem absoluut de volgende afstanden in acht: minimale afstand tot de vloer: 1,8 m; afstand voor het apparaat (verwarmd voorwerp): 1 m; afstand tot plafond: 0,3 m; afstand tot zijwanden: 0,5 m. Alle brandbare voorwerpen moeten op minimaal 1 m afstand worden geplaatst.

Hoe reinig ik de verwarming?

Haal de stekker uit het stopcontact en laat het apparaat volledig afkoelen. Gebruik een vochtige doek met een beetje mild wasmiddel. Gebruik nooit schurende of bijtende producten. Gebruik voor het rooster een kleine zachte borstel en een stofzuiger. Blaas geen perslucht op de lamp.

Wat te doen als het apparaat omvalt?

De verwarming is voorzien van een kantelbeveiliging die de stroom automatisch uitschakelt. Trek onmiddellijk de stekker eruit. Inspecteer het apparaat op eventuele schade. Als het intact is, zet het dan terug in de juiste positie en sluit het weer aan. Houd het gedurende de eerste 15 minuten goed in de gaten.

Kan de lamp worden vervangen?

Ja, de halogeen Golden tube-lamp heeft een levensduur van ongeveer 8000 uur. De vervanging moet worden uitgevoerd door een erkende vakman. Probeer de lamp niet zelf te vervangen, omdat dit het openen van het apparaat vereist en de garantie kan vervallen.

Kan ik deze verwarming binnenshuis gebruiken?

Het apparaat is ontworpen voor buitengebruik (terras, tuin) of in zeer grote, goed geventileerde binnenruimtes. Het mag niet worden gebruikt in kleine kamers of ruimtes waar niet-zelfredzame personen zonder toezicht aanwezig zijn.

Hoe stel ik het verwarmingsvermogen in?

Het model 1800S heeft een trekkoord. Trek een keer om over te schakelen naar half vermogen (900 W), een tweede keer naar volledig vermogen (1800 W) en een derde keer om uit te schakelen. Het apparaat schakelt alleen in als het is aangesloten en het koord in stand 1 of 2 staat.

Wat betekent het symbool 'Niet afdekken' op het apparaat?

Dit symbool waarschuwt dat het apparaat zeer heet wordt en nooit mag worden afgedekt (kleding, dekens, enz.). Afdekken kan oververhitting en brand veroorzaken. Houd altijd een minimale afstand van één meter tot alle brandbare voorwerpen.

Is het apparaat waterdicht?

Ja, de beschermingsgraad IP65 garandeert dat het is beschermd tegen stof en waterstralen. Het mag echter niet worden ondergedompeld of worden blootgesteld aan hevige waterstralen. Installeer het indien mogelijk beschut tegen directe weersinvloeden.

Hoe schakel ik het apparaat volledig uit?

Om het uit te schakelen, trekt u het koord tot stand 0 (uit). Haal daarna altijd de stekker uit het stopcontact. Trek nooit aan de kabel om de stekker eruit te halen. Wacht tot het apparaat is afgekoeld voordat u het aanraakt of opbergt.

GEBRUIKSAANWIJZING Q-time Golden 1800S Eurom

Gebruiksaanwijzing (NE) (pag. 2)

Instruction manual (EN) (Seite 15)

Hartelijk dank dat u voor een Eurom apparaat hebt gekozen. U hebt daarmee een goede keus gemaakt! Wij hopen dat hij tot uw volle tevredenheid zal functioneren.

Om het beste uit uw apparaat te halen is het belangrijk dat u deze

gebruiksaanwijzing vóór gebruik aandachtig en in zijn geheel doorleest en ook begrijpt. Schenk daarbij speciaal aandacht aan de veiligheidsvoorschriften; die worden vermeld ter bescherming van u en uw omgeving!

Bewaar de gebruiksaanwijzing vervolgens om het in de toekomst nog eens te kunnen raadplegen. Bewaar ook de verpakking: dat is de beste bescherming voor uw apparaat tijdens de opslag buiten het seizoen. En mocht u het apparaat ooit aan iemand anders overdragen, lever er dan de gebruiksaanwijzing de verpakking bij.

Wij wensen u veel plezier met de Q-time Golden!

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

Deze gebruiksaanwijzing is met de grootste zorg samengesteld. Niettemin behouden wij ons voor deze handleiding op elk moment te optimaliseren en technisch aan te passen. De gebruikte afbeeldingen kunnen afwijken.

Symboolverklaring

Uw apparaat niet afdekken!

Uw Eurom Q-time Golden 1800(S) infraroodstraler warmt in eerste instantie niet de lucht in de omgeving op, maar alle voorwerpen binnen haar bereik. Daardoor werkt uw infraroodstraler zeer effectief en is hij ook buitengewoon geschikt om in de openlucht te gebruiken.

De Eurom Q-Time Golden 1800(S) heeft enkele serieuze voordelen:

• de hoge graad van waterdichtheid (volledig stof- en spuitwaterdicht, IP65)
• de speciale 'Golden tube' lamp: een superieure lamp met een levensverwachting van 8000 branduren. Vervanging zal dan ook onder normale omstandigheden niet nodig zijn.

Gebruik de infraroodstraler uitsluitend voor het doel, waarvoor hij is ontworpen: het verwarmen van (de voorwerpen in/op) een ruimte of terras. Hang er dus niet bijv. textiel overheen om te drogen, maar houdt rekening met de minimumafstanden tot het apparaat!

Technisch gegevens

	Q-time Golden 1800	Q-time Golden 1800S
Capaciteit	1800 W	900 - 1800 W
Aansluitspanning	220-240V~50/60Hz	220-240V~50/60Hz
Beschermklasse	IP65	IP65
Lamp	Golden halogeen	Golden halogeen
Bereik	Max 16 m2	Max 16 m2
Model	Hangend aan wand	Staand op standaard
Zwenkbaar	± 30° ↑	360° ↔ ± 30°↑
Omkasting	metaal	metaal
Afmetingen	54 x 14 x 15 cm	54 x 14 x 200 cm
Gewicht	2,3 kg	9,0 kg

Waarschuwingen elektrische terrasverwarmers

Veiligheidswaarschuwingen algemeen

1. Gebruik de terrasverwarmer uitsluitend voor het doel waarvoor het is ontworpen: het verwarmen van een terras, tuin of andere huishoudelijke buitenruimte, en niet voor het verwarmen van een binnenruimte, een niet-huishoudelijke buitenruimte of voor het drogen van textiel of andere materialen.

2. Lees voor gebruik (en evt. installatie) van dit apparaat deze gebruiksaanwijzing zorgvuldig en helemaal door. Bewaar het om het in de toekomst nog eens te kunnen raadplegen en evt. door te kunnen geven.

3. Controleer voor gebruik dit nieuwe apparaat (incl. kabel en stekker) op zichtbare beschadigingen. Neem een beschadigd apparaat niet in gebruik maar biedt hem uw leverancier aan ter vervanging.

4. Bij onjuist gebruik of onjuiste installatie bestaat het risico op elektrische schokken en/of brandgevaar.

Waarschuwing voor installatie en positionering

1. Gebruik de terrasstraler alleen buiten of in een grote open ruimte. Houd alle brandbare voorwerpen zoals tentzeilen, parasols, takken, (tuin) meubelen, gordijnen, papier, enz. uit de buurt van het apparaat (minstens 1 meter, ook als ze opwaaien!). Zorg altijd voor goede ventilatie!
2. Houd bij de installatie de volgende minimum afstanden in acht: Minimum afstand tot het plafond/overkapping: 30 cm Minimum vrije afstand voorkant: 100 cm Minimum afstand tot de zijwanden: 50 cm Minimum afstand tot de grond: 180 cm
3. Het plafond en de wand waar het apparaat gemonteerd wordt moet van niet- of moeilijk ontvlambaar materiaal zijn. In ieder geval bestand te zijn tegen een temperatuur van minimaal 150°C zonder te gaan schroeien, smelten, vervormen of vlam te vatten. Controleer regelmatig of de wand en plafond niet oververhit raakt; dat kan gevaar opleveren!
4. Sommige delen van het apparaat worden extreem heet of de beschermroosters bieden onvoldoende bescherming. Om veiligheidsredenen moet het apparaat altijd met het laagste punt minimaal 180 cm afstand tot de grond houden.
5. De lucht rond het apparaat moet onbelemmerd kunnen circuleren. Plaats het apparaat dus niet te dicht op grote voorwerpen. De minimum afstanden vanaf grote voorwerpen tot bovenkant, voorkant, zijkanten en onderkant van het apparaat zijn gelijk aan hiervoor genoemde minimum afstanden tot resp. plafond, voorkant zijwanden en grond.
6. De terrasverwarmer is uitsluitend bedoeld voor huishoudelijk gebruik. Gebruik hem dus niet op bouwplaatsen, in kassen, schuren of stallen enz., ook niet als die grotendeels open zijn. Er bevindt zich daar doorgaans teveel ontvlambaar stof.

7. Gebruik deze terrasstraler niet als saunaverwarming, niet als ruimteverwarmer en niet in een kennel of op een andere plaats waar zich dieren bevinden.

8. Wanneer u het apparaat buiten gebruikt dient het te worden aangesloten op een daarvoor geschikt, waterproof, geaard stopcontact. Alle elektrische aansluitingen dienen onder alle omstandigheden droog te blijven. Leverancier, importeur en fabrikant zijn niet aansprakelijk voor incorrecte aansluitingen!"

9. Gebruik dit apparaat niet voordat het volledig is geïnstalleerd zoals in deze gebruiksaanwijzing beschreven. Gebruik het apparaat nooit liggend, leunend o.i.d. Steek de stekker niet in het stopcontact voordat het apparaat op zijn definitieve plaats en correct is geïnstalleerd.

10. Plaats het apparaat niet boven of binnen een meter afstand van een kraan of andere waterbron. Installeer het niet in een vochtige omgeving als een badkamer, washok of vergelijkbare plaatsen binnenshuis. Ondanks het feit dat het apparaat spatwaterdicht is dient u voorzichtig te zijn met water. Zorg ervoor dat hij niet in het water kan vallen en stel hem niet bloot aan grove of harde waterstralen. Bedien of beroer hem niet met natte handen. Installeer het apparaat zodanig, dat hij niet vanuit (zwem)bad of douche kan worden aangeraakt of bediend.

11. Gebruik het apparaat uitsluitend wanneer het stevig is bevestigd. Zorg ervoor dat u altijd het bevestigingsmateriaal gebruikt dat geschikt is voor de ondergrond: raadpleeg zo nodig een expert.

12. Wanneer dit apparaat rechtstreeks op de bekabeling van uw elektriciteitsinstallatie wordt aangesloten, dient het te worden geïnstalleerd door een daartoe bevoegde specialist, rekening houdend met de geldende wet- en regelgeving en voorschriften.

13. Plaats het apparaat altijd op een stevige, vlakke horizontale ondergrond. De voet dient over zijn hele oppervlak in contact te zijn met de ondergrond.

14. Plaats het apparaat niet vlakbij- onder- of gericht op een stopcontact en niet in de buurt van open vuur of warmtebronnen.

15. Gebruik het apparaat niet vlakbij of gericht op (tuin) meubels, parasol, tentdoek, takken, vlaggen, papier, kleding of andere brandbare zaken. Houd dit minstens 1 meter van het apparaat verwijderd!

16. Het apparaat bevat inwendig hete en/of gloeiende en vonkende delen. Gebruik het apparaat dus niet in een omgeving waar brandstoffen, verf, ontbrandbare vloeistoffen en/of gassen enz. worden bewaard. Gebruik het apparaat niet in een

brandgevaarlijke omgeving zoals nabij gastanks, gasleidingen of spuitbussen. Dat levert explosie- en brandgevaar op!

1. Houd er bij het kiezen van een plaats voor het apparaat rekening mee dat die onbereikbaar is voor kinderen.

Waarschuwingen gebruik

1. Gebruik geen toevoegingen/accessoires op het apparaat, die niet zijn aanbevolen of geleverd door de fabrikant.

2. Gebruik het apparaat uitsluitend voor het doel waarvoor hij is ontworpen en op de wijze zoals beschreven in deze gebruiksaanwijzing.

3. Sommige delen van dit apparaat worden erg heet en kunnen brandwonden veroorzaken. Speciale aandacht is nodig als kinderen, kwetsbare personen of huisdieren in de buurt van het apparaat aanwezig zijn. Laat hen nooit alleen achter bij een werkend apparaat.

4. Let er op dat de infraroodstraler altijd naar beneden is gericht en nooit naar het plafond. Dit om oververhitting van het plafond te voorkomen!

5. Bedek of blokkeer het apparaat nooit; daardoor raakt het apparaat oververhit en treedt er brandgevaar op. Hang of leg nooit voorwerpen als kleding, dekens, kussens, papier enz. op het apparaat. De minimum afstand van 1 meter tussen apparaat en brandbare materialen dient altijd in acht te worden genomen. Ventilatieopeningen mogen op geen enkele wijze worden geblokkeerd, om brand te voorkomen. Gebruik het apparaat dus ook nooit om kleding op te drogen of iets op te zetten. Laat niets tegen het apparaat leunen!

6. Waarschuwing! Laat het apparaat nooit zonder toezicht achter als het in werking is. Stel het apparaat niet automatisch in werking d.m.v. een tijdklok, timer, of elke andere voorziening die het apparaat automatisch inschakelt. Voor gebruik dient er altijd op veilige omstandigheden te worden gecontroleerd! Gebruik het apparaat ook niet met een externe voltageregelaar als een dimmer o.i.d.; ook dat levert gevaar op!

7. Aansluitspanning en frequentie, vermeld op het apparaat, dienen overeen te komen met die van het te gebruiken stopcontact. Het te gebruiken stopcontact dient voorzien te zijn van randaarde en de elektrische installatie dient beveiligd te zijn met een aardlekschakelaar van 30 mA. Het stopcontact dat u gebruikt dient

te allen tijde goed bereikbaar te zijn, om ingeval van nood snel de stekker uit het stopcontact te kunnen nemen.

1. Om overbelasting en doorgebrande zekeringen te voorkomen geen andere apparatuur op hetzelfde stopcontact of dezelfde elektrische groep aansluiten als waar het apparaat op aangesloten is.

2. Rol de elektrokabel van het apparaat volledig af voor u de stekker in het stopcontact steekt, en zorg ervoor dat de elektrokabel nergens met de hete delen van het apparaat in contact komt of anderszins heet kan worden. Leid de elektrokabel niet onder tapijt door, bedek het niet met matten, lopertjes o.i.d. en houd de kabel buiten de looproute. Zorg ervoor dat er niet op getrapt wordt en er geen (tuin) meubels op worden gezet. Leid de elektrokabel niet om scherpe hoeken en wind het na gebruik niet te strak op! Voorkom dat de elektrokabel in contact komt met olie, oplosmiddelen en scherpe voorwerpen. Controleer de elektrokabel en stekker regelmatig op beschadigingen. Draai of knik de elektrokabel niet en wind het niet om het apparaat; dat kan de isolatie beschadigen!

3. Het gebruik van een verlengkabel wordt afgeraden omdat dit oververhitting en brand kan veroorzaken. Is het gebruik van een verlengkabel onvermijdelijk, zorg dan voor een onbeschadigd, goedgekeurd verlengkabel met aarding en met een minimale doorsnee van 3x2,5 mm2 en een minimaal toegestaan vermogen van 2300 Watt. Rol de verlengkabel altijd geheel af om oververhitting te voorkomen.

4. Sluit het apparaat alleen aan op een vast stopcontact. Gebruik geen verdeeldoos/ tafelcontactdoos e.d.

5. Tijdens het gebruik kan de stekker lauw aanvoelen; dat is normaal. Is hij echt warm, dan mankeert er waarschijnlijk wat aan het stopcontact. Neem contact op met uw elektricien.

6. Schakel het apparaat altijd eerst uit met de hoofdschakelaar en neem dan de stekker uit het stopcontact. Nooit het apparaat d.m.v. de stekker uitschakelen!

7. Trek nooit aan de elektrokabel om de stekker uit het stopcontact te nemen of het apparaat te verplaatsen.

8. Voorkom dat vreemde voorwerpen door de straling /ventilatie openingen het apparaat binnendringen. Dit kan een elektrische schok, brand of beschadiging veroorzaken.

9. Steek nooit vingers door een opening het apparaat in.

10. Laat een werkend apparaat nooit zonder toezicht achter maar schakel het apparaat éérst uit en neem vervolgens de stekker uit het stopcontact.

11. Altijd stekker uit het stopcontact als dit apparaat niet in gebruik is! Pak de stekker daartoe in de hand; trek nooit aan de elektrokabel!
12. De omkasting en de voorzijde van het apparaat worden tijdens het gebruik buitengewoon heet. Raak het apparaat dus niet aan tijdens of kort na het gebruik: dat veroorzaakt brandwonden! Let erop dat bijv. de wind of een andere omgevingsfactor geen brandbare materialen in de buurt van het apparaat brengt. Denk daarbij aan takken, parasols, tentzeilen, vlaggen, plastic folies enz. Dat kan tot (schroei)schade of brand leiden. Let erop dat zij het apparaat ook niet bedekken of blokkeren.
13. Waarschuwing! Dit apparaat is niet uitgerust met een voorziening om de kamertemperatuur te regelen. Gebruik dit apparaat niet in kleine ruimtes wanneer deze ruimtes worden gebruikt door personen die niet in staat zijn om de ruimte zelfstandig te verlaten, tenzij constant toezicht wordt uitgeoefend.
14. Bedien het apparaat nooit met natte handen.
15. Waarschuwing! Sommige delen van dit apparaat worden erg heet en kunnen brandwonden veroorzaken. Speciale aandacht is nodig als kinderen, kwetsbare personen of huisdieren in de buurt van het apparaat aanwezig zijn. Laat hen nooit alleen achter bij een werkend apparaat.

Wie mag het apparaat gebruiken

1. Kinderen, jonger dan 3 jaar dienen uit de buurt te worden gehouden, tenzij er continu toezicht op hen is.

2. Kinderen tussen de 3 en 8 jaar mogen het apparaat uitsluitend aan- of uitschakelen als het apparaat op zijn normale werkplek is opgesteld of is geïnstalleerd en wanneer er toezicht op hen wordt gehouden of wanneer zij instructies hebben ontvangen aangaande het op veilige wijze gebruiken van het apparaat en begrijpen welke gevaren eraan verbonden zijn. Kinderen tussen de 3 en 8 jaar mogen niet de stekker in het stopcontact steken, niet het apparaat regelen of reinigen en er geen gebruikersonderhoud aan uitvoeren.

3. Dit apparaat kan door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of geestelijke vaardigheden of gebrek aan ervaring en kennis worden gebruikt wanneer er toezicht op hen wordt gehouden of wanneer zij instructies hebben

ontvangen aangaande het op veilige wijze gebruiken van het apparaat en begrijpen welke gevaren eraan verbonden zijn.

1. Kinderen mogen het apparaat niet zonder toezicht reinigen en onderhouden.
2. Kinderen mogen niet met het apparaat spelen.

Waarschuwingen onderhoud

1. Breng nooit wijzigingen aan op het apparaat, de elektrokabel of de stekker.
2. Houd het apparaat schoon. Stof, vuil en/of aanslag in uw apparaat is een veelvoorkomende reden voor oververhitting. Zorg ervoor dat dergelijke neerslag regelmatig wordt verwijderd.
3. Dompel het apparaat nooit onder water om het schoon te maken.

4. Schakel altijd het apparaat uit, neem de stekker uit het stopcontact en laat het apparaat eerst afkoelen wanneer u:

5. het apparaat wilt schoonmaken.

6. gebruikersonderhoud aan het apparaat wilt uitvoeren.

7. het apparaat aanraakt of verplaatst.

8. Stel het apparaat niet in werking wanneer u beschadigingen constateert aan apparaat, elektrokabel of stekker, of wanneer het slecht functioneert, ongebruikelijke geluiden maakt, iets ruikt of rook ziet, is gevallen of op andere wijze een storing vertoont.

Verwijder onmiddellijk de stekker uit het stopcontact. Breng het complete apparaat terug naar uw leverancier of een erkend elektricien voor controle en/of reparatie. Vraag altijd om originele onderdelen.

1. Het apparaat mag uitsluitend worden geopend en/of gerepareerd door daartoe bevoegde en gekwalificeerde personen. Voer zelf geen reparaties uit aan het apparaat, dat kan gevaarlijk zijn! Reparaties, uitgevoerd door onbevoegden of wijzigingen aan het apparaat doorbreken de stof- en waterdichtheid van het apparaat en doen de garantie en de aansprakelijkheid van de fabrikant vervallen.
2. Als de elektrokabel is beschadigd, moet het worden vervangen door de fabrikant, diens service medeweker of personen met vergelijkbare kwalificaties om gevaar te voorkomen.

Afwijkingen van punt 5, 6 en 7 kunnen schade, brand en/of persoonlijk letsel veroorzaken. Zij doen de garantie vervallen en leverancier, importeur en/of fabrikant aanvaarden geen aansprakelijkheid voor de gevolgen.

Beschrijving

Golden 1800&1800S

1. Omkasting straler
2. Rooster
3. Lamp

1. Trekkoord en positieaanduiding
2. Elektrokabel met stekker

1. Boutje
2. Beugeltje
3. Muursteun
4. Ophangschroef
5. Voet
6. Standaard, onderste deel
7. Standaard, middelste deel
8. Standaard, bovenste deel
9. Standaard, verstelbaar deel
10. Beschermkapje
11. Kabelgeleider
12. Zwarte borgschroef
13. Fixatieschroefjes standaard

Installatie van de terrasstraler

Verwijder voor de installatie al het verpakkingsmateriaal (incl. het schok dempende materiaal rond de lamp) en controleer het apparaat, de elektrokabel en de stekker op tekenen van beschadiging.

Kies zorgvuldig de juiste plaats om uw infraroodstraler te installeren.

Controleer voor bevestiging of de minimum veiligheidsafstanden tot de omgeving op de gekozen plaats worden gerespecteerd:

Minimumafstand laagste punt straler – vloer: 1,8 meter

Minimumafstand straler – bestraald object: 1 meter

Minimumafstand bovenzijde straler – onbrandbaar plafond: 0,3 meter

Minimumafstand bovenzijde straler – tentzeil, parasol enz.: 0,3 meter

Minimumafstand zijkant straler – wanden, obstakels, objecten: 0,5 meter

Als u het apparaat buiten ophangt, let er dan op dat hij niet in de volle wind hangt.

Muurmontage

• De omkasting van de straler (1) dient zich minimaal 30 cm van het plafond, 50 cm van zijmuren en 1,80 meter boven de vloer te bevinden.
• De terrasstraler dient aan een stevige muur van steen of cement te worden bevestigd. Bevestiging aan muren van hout of andere brandbare materialen is verboden! Bevestig hem met gebruikmaking van het bijgeleverde muursteun; gebruik geen andere steuntjes of bevestigingen!

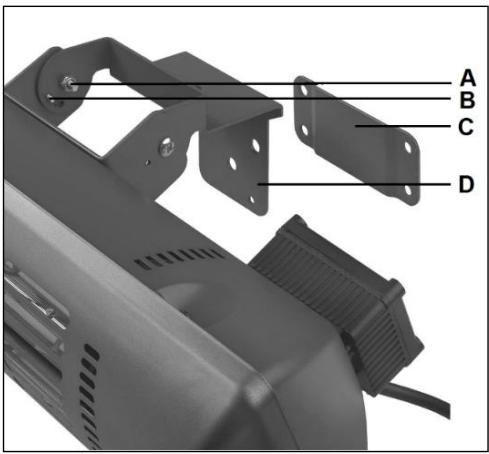

Muurmontage Golden 1800

• Bevestig de ophangbeugel (D) met de 2 boutjes en moertjes (A) stevig aan de terrasstraler zoals op de afbeelding.
• Boor op de juiste afstand vier gaten voor de pluggen en bevestig de muursteun (C) d.m.v. de schroeven aan de muur. De muursteun moet volkomen horizontaal zitten.
• Haak de straler in de muursteun en controleer of alles stevig vast zit en volkomen horizontaal hangt.
• Borg hem door het meegeleverde schroefje door het onderste gaatje van de beugel te draaien tot tegen de muur.
• Bepaal de straalrichting. Uw terrasstraler kent 4 posities: van recht naar voren tot ± 30° naar beneden gericht. Fixeer het apparaat in de gewenste positie met de 2 kleine schroefjes (B).

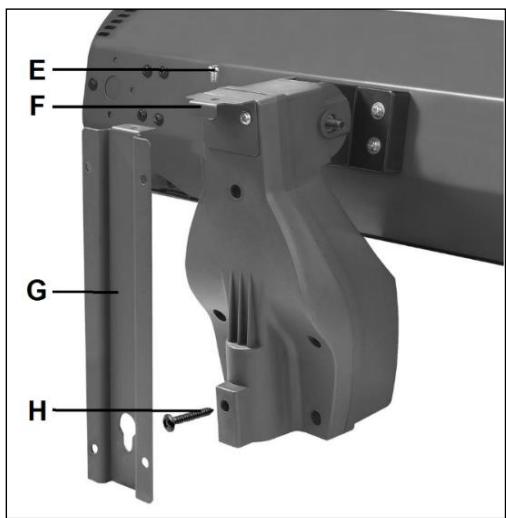

Muurmontage Golden 1800S

• Boor op de juiste afstand vier gaten voor de pluggen en bevestig de muursteun (G) d.m.v. de schroeven aan de muur. Het gebogen deel van het plaatje dient zich bovenaan-, en het 'sleutelgat' dient zich aan de onderkant van de steun te bevinden. De muursteun moet volkomen verticaal zitten.
• Bevestig het beugeltje (F) met de 2 meegeleverde schroefjes op de terrasstraler, zoals op de afbeelding.
• Draai de ophangschroef (H) in het daarvoor bestemde gat aan de achterzijde van de

terrasstraler, tot hij max. 5 mm uitsteekt (zie afb.)

• Hang de straler aan de muursteun. Het beugeltje aan de achterzijde van de stralerkast moet in het gebogen deel van de muursteun vallen; de ophangschroef (H) moet in het ronde deel van het 'sleutelgat' van de muursteun worden geplaatst en naar beneden worden geduwd, tot de terrasstraler stevig hangt. Borg het geheel met een boutje (E) door de beide beugeltjes, zie afb.
• Controleer of de terrasstraler onwrikbaar en geheel horizontaal op zijn plaats hangt voordat u hem in gebruik neemt.

Montage van de standaard (Golden 1800S)

- Plaats het onderste deel van de standaard (15, met het bevestigingsplaatje) op de voet (14), zodanig dat de schroefgaten over elkaar heen vallen. Keer de voet om en schroef het onderste deel van de standaard vanaf onderkant voet vast met het plaatje en de borgmoer, zie afb. Zet de voet weer rechtop. Plaats het beschermkapje over de schroefaansluiting.

• Schuif het verstelbare, smallere deel van de standaard (18) helemaal van onderaf door het bovenste standaarddeel (17) tot het er bovenaan weer uitkomt (verbreding onderaan). Fixeer het verstelbare deel stevig met de zwarte borgschroef (21) die zich bovenaan het bovenste deel van de standaard bevindt.
• Steek het middelste deel van de standaard (16) in het onderste deel (15), schroefgaten op schroefgaten. Bevestig het op z'n plaats met vier fixatieschroefjes. Op dezelfde wijze bevestigt u het bovenste deel van de standaard (17, met daarin het verstelbare deel) over het middelste deel.
• Schroef de extra zwart-gekleurde schroef (meegeleverd) in het verstelbare deel van de standaard, zodat deze niet meer in het bovenste deel kan schuiven (om het verstelbare deel vast te zetten).
• Draai de borgschroef (21) bijna helemaal los. Plaats het hoofd van de terrasstraler over de top van het

verstelbare standaarddeel, zodanig, dat de borgschroef precies in de uitholling van de standaard valt. Draai de borgschroef nu goed vast. De elektrokabel kan worden vastgezet in de kabelhouders aan de standaard.

- Controleer of alle aansluitingen onwrikbaar vast zitten en de terrasstraler in zijn geheel stevig op z'n plaats staat voordat u hem in gebruik neemt. De terrasstraler moet stevig en stabiel staan op een effen, volkomen horizontale ondergrond. Het hoofd van de terrasstraler kan ongeveer 30° kantelen; zet het op de gewenste stand.

De standaard die bij de Golden 1800S wordt geleverd is multifunctioneel. In de top van het smalle standaarddeel bevindt zich een schroefdraad; een passende schroef met zwarte dop wordt meegeleverd. Zo kunt u bijv. ook een lamp op de standaard monteren, zie afb.

Werking van de terrasstraler

Golden 1800:

• Controleer of er aan alle veiligheidsvoorschriften is voldaan.
• Steek de stekker in het stopcontact (220-240V\~50/60Hz). Het apparaat zal gaan branden. Door de stekker uit het stopcontact te nemen stopt u de werking.

Golden 1800S:

Bij de S-uitvoering kan de hoogte van de het verwarmingshoofd worden bijgesteld door de zwarte borgschroef (21) op het bovenste standaarddeel los te draaien en het verstelbare standaarddeel wat in- of uit het bovenste standaarddeel te trekken/duwen. Draai de schroef tenslotte weer stevig vast. Het stralingshoofd dient zich te allen tijde minimaal 180 cm boven de vloer te bevinden.

• Controleer of er aan alle veiligheidsvoorschriften is voldaan.
  • Zorg dat de standenknop (Y) op 0 staat.
• Steek de stekker in het stopcontact (220-240V\~50/60Hz).
• Door nu éénmaal aan het trekkoord (Z) te trekken schakelt het apparaat over op stand 1 en start zijn werking op half vermogen (900W). Door nogmaals te trekken schakelt het over op stand 2 (vol vermogen, 1800 Watt). Trekt u nogmaals dan schakelt het apparaat weer uit.
• Neem de stekker uit het stopcontact wanneer de terrasstralen niet in gebruik is.

De terrasstraler heeft geen thermostaat en blijft warmte afgeven totdat hij wordt uitgeschakeld. Houdt de terrasstraler altijd in de gaten wanneer hij ingeschakeld is!

Omvalbeveiliging

De Golden 1800S is uitgevoerd met een omvalbeveiliging. Mocht hij dus ondanks uw voorzorgsmaatregelen toch een keer vallen dan schakelt hij automatisch uit. Neem in dat geval onmiddellijk de stekker uit het stopcontact. Controleer de terrasstraler nauwkeurig op beschadigingen en zet hem weer rechtop. Stel een

beschadigd apparaat nooit in werking maar biedt het ter controle en/of reparatie aan bij uw dealer of een erkend servicepunt! Wanneer u geen beschadigingen constateert schakelt u de terrasstraler uit, steekt u de stekker weer in het stopcontact en stelt u het apparaat weer in werking. Houd de terrasstraler het eerste kwartier nauwkeurig in het oog; doen zich alsnog storingen voor, schakel hem dan onmiddellijk uit en biedt hem ter reparatie aan bij uw dealer/servicepunt.

Reiniging

Schakel de terrasstraler altijd uit, laat de terrasstraler afkoelen en neem de stekker uit het stopcontact voordat u de terrasstraler schoonmaakt. Maak de terrasstraler schoon met een vochtige doek en zo nodig een beetje reinigingsmiddel. Gebruik nooit bijtende of schurende schoonmaakmiddelen! Na een gebruiksperiode kan zich stof en vuil verzamelen achter het rooster (2). Dit kunt u met een dun, zacht borsteltje en een stofzuiger heel voorzichtig proberen te verwijderen. Gebruik nooit luchtdruk (compressor!) want dit kan de lampen of de reflector beschadigen. Vermijd de lampen aan te raken.

Verwijdering

Binnen de EU betekent dit symbool dat dit product niet met het normale huishoudelijke afval mag worden afgevoerd. Afgedankte apparaten bevatten waardevolle materialen die hergebruikt kunnen en moeten worden, om het milieu en de gezondheid niet te schaden door ongereguleerde afvalinzameling. Breng afgedankte apparatuur daarom naar een daarvoor aangewezen inzamelpunt of wend u tot het bedrijf waar u het apparaat gekocht hebt. Zij kunnen er voor zorgen dat zoveel mogelijk onderdelen van het apparaat hergebruikt worden.

CE-verklaring

Zie pagina 119.

Thank you
