GEBRUIKSAANWIJZING P90 ZIBRO

Bestudeer voor de verilgheid deze gebruiksaanwijzing zorgvuldig! Personen, die met de gebruiksaanwijzing Niet vertrouwd zijn, mogen deze airconditioner net gebruiken. Wij raden u aan deze gebruiksaanwijzing op een veiligeplaats te bewaren voor latere raadpleging.

K

PL

A.	Gebruik geen beschadigde kabel.	G.	Niet onderdompelen.
B.	Kabel Niet afklemmen of knikken.	H.	Niets morsen.
C.	Plaat op een vlakke ondergrond.	I.	Niets in het apparaat steken.
D.	Niet voor een open raamplaatsen.	J.	Geen verlangkabel gebruiken.
E.	Niet met chemicaïen in contact brengen.	K.	Buiten bereik van kinderen houden.
F.	Niet bij een warmtebron plaatsen.	L.	Niet zichl repareren.

OGóLNE ZASADY BEZPIECZEñTWA

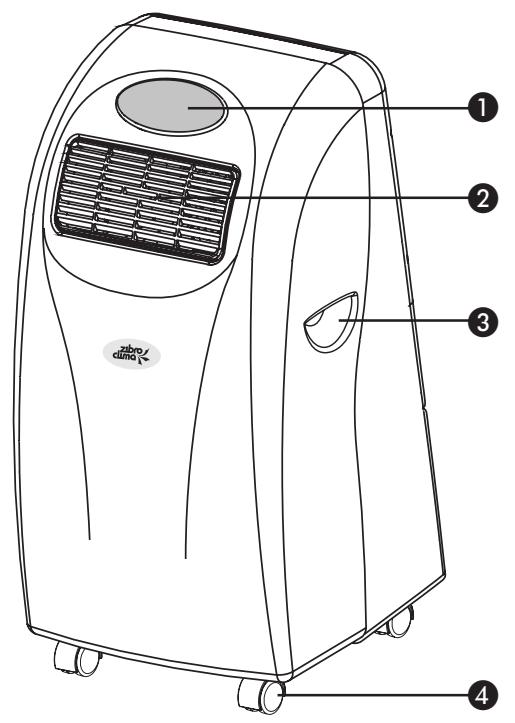

Bedieningspaneel
Uitblaasrooster
3 Handgreep
4 Wielen

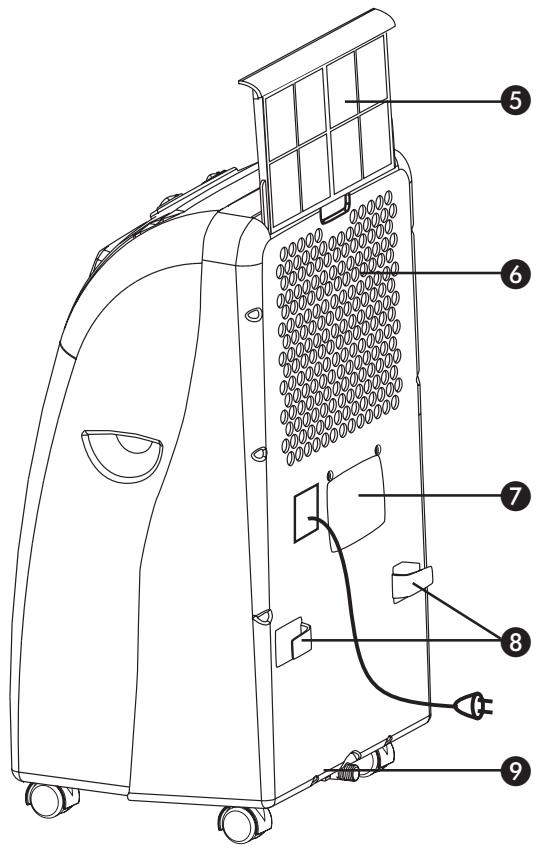

Luchtfilter
Luchtinlaatrooster
Luchtafvoer
Snoerhouser
9 Afslutdop

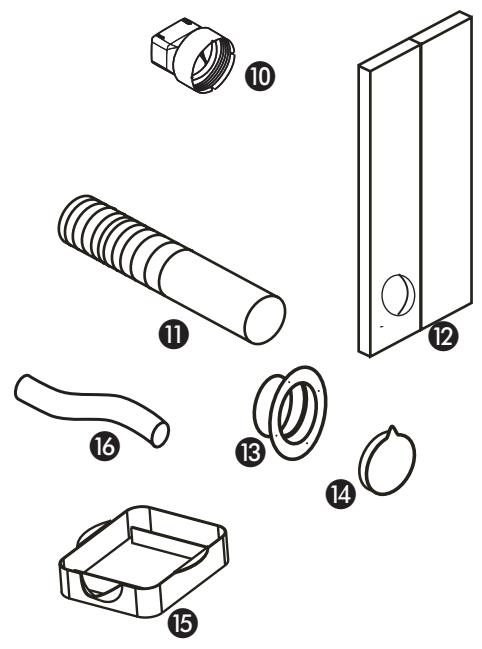

10 Verboundingsstukken
Luchtafvoerslang
12 Stuk schuimrubber
13 Raamverbinding
Afdichtkap
Waterbakje
16 Waterafvoerslang

1. LEES EERST DE GEBRUKSAANWIJZING.
2. RAADPLEEG BIJ TWIJFEL UW DEALER.

Geachte mevrouw, meneer,

Van harte gefeliciteerd met de aankoop van uw Zibro Clima airconditioner. Naast het koelen van lucht heeft deze airconditioner nog een tweetal functies, namelijk luchtontvochtiging en -circulatie. De verrijdbare Zibro Clima airconditioner is uiterst gemakkelijk te bedieren en te verplaatsen. U heeft een kwaliteitproduct aangeschaft waar u nog vele jaren plezier van zult hebben, mits u de airconditioner verantwoord gezruikt. Lees THAT leest deze gebruiksaanwijzing, voor een optimale levensduur van uw Zibro Clima.

Wij wensen u veel koelte en comfort met uw Zibro Clima.

Met vriendelijke groeten,

PVG International b.v.

Afdeling klantenservice

A VEILIGHEIDSVOORSCHRIFTEN

De installmentie moet volledig in overeenstemming zijn met de terplaatse geldende voorschriften, befalingen en normen. Het apparaat is uitsluitend geschikt voor gebruik binnenshuis. Controller de netspanning. De airconditioner is uitsluitend geschikt voor een geaard stopcontact, aansluitsspanning 230 Volt / 50 Hz.

BELANGRIJK

Het apparaat MOET algtd geaard worden aangesloten. Als de stroomvoorziening Niet geaard is, mag u het apparaat absolut而不是 aansluten. De stekker要去 algtd makkelijk toegankelijk zijn als het apparaat is aangesloten.

Controleer voor het aansluien van het apparaat of:

• de aansluitspanning overeenkomt met die op het typeplaatje;
  stopcontact en stroomvoorziening geschikt voor het apparatusat;
• de stekker van het snoer in het stopcontact past.

Laat de elektrische installmentie controlleren door een erkendvakman als u er nicht zeker van bent dat alles in orde is.

Haal.altijd de stekker uit het stopcontact als het apparaat Niet worden gebruikt.
- Weesuitveiligheidsoverwegingenaltijdvoorzichtigmetkinderenindebuurt van de airconditioner,zoals metieder elektrischapparaat.
- Laat eventuele reparations – buiten het regelmatig onderhoud om –.altijduitvoeren door een erkend servicemonteur of uw Zibro Clima leverancier,anders kan dit leiden tot het verrallen van de garantie.
- De Zibro Clima airconditioner is een veilig apparaat. Het is volgens de veiligheidsnormen gefabriceerd. Toch dient u, zoals bij ieder elektrisch apparaat, voorzichtig teijken.
Haal.altijd eerst de stekkeruit het stopcontact voordat het apparaat of een onderdeel ervan moet worden schoongemaaakt.
- Reinig de airconditioner nooit door het apparatus met water te besproeien of in water te dompelen.
- Sluit het apparaat NOOIT aan met behulp van een verlengsnoer. Is een geschikt geaard stopcontact Niet voorhanden, maar dit dan installereren door een erkend elektricien.
- Breng het apparaat nooit in contact met water: kortsluitingsgevaar! Mocht het ooit nodig়n de stekker te verrangen, zorg er dan voor dat er altijd waar een stekker met randaarde worden gemonteerd.

LET OPI!

• Gebruik het apparaat nooit met een beschadigd snoer of stekker.

Klem het snoer nooit af en LAST het nooit over scherpe kanten lopen.

• De ruimte nooit volledig luchtdicht afsluiten. Voorkom onderdruk in de ruimte, om afvoerstromen van geisers, afzuigkappen en / of ovens nicht te ontregelen.

LET OP!

Vóró de ingebruikname van uw airconditioner要去 deze minimaal 2aarrecht-op hebben gestaan.

De airconditioner is verplaatsbaar en kan gemakkelijk ergens anders worden geplaatst. Let waar bij op het volgende:

Zorg dat het apparaatrechtopen op eenvlakke ondergrond staat.
- Het apparaat Niet (in de buurt van) bad, douche of in een andere vochtige of waterdamprijke omgeving gebruiken.
- Voor een goede luchtcirculatie tenminste 50 cm rondon het apparaat vrij houden.
- Steek het Ronde deel van het verbindingsstuk (10) in de slang. Steek het rechthoekige deel aan dechterzijde (7) in het apparaat.

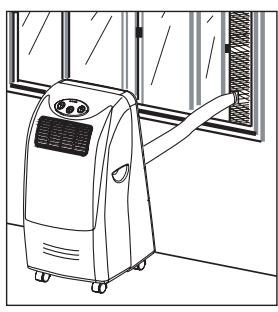

Schuimrubber in een geopend raam

Het verbindingsstuk (11) past in de uitsparing van het stuk schuimrubber (12). Plaats het stuk schuimrubber in het geopende raam en sluit dat zo ver möglichk, zodat de afgevoerde lust捷 nicht weer in de ruimte worden teruggeblazen.

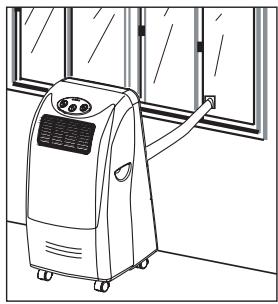

Door het vensterglas leiden

Steek de raamverbinding (13) in de in het glas gesneden opening (met een doorsnede van ca. 112mm ) en sluit het verbindingsstuk (10) – op de slang – hier op aan. Met afdekkapje (14) worden het gat afgesloten als de airconditioner nicht worden gezruikt.

OPMERKING

De flexibele luchtafvoerslang kan van 300~mm tot 1500~mm worden uitgerekt. De lengte van deze slang is op de capaciteit van het apparaat berekend, het gebruik van een andere slang of van een verlengstuk kan storingen van het apparaat veroorzaken. De afgevoerde lucht要去 ongehinderd+kennen verdwijnen, anders kan dit oververhitting van het apparaat tot gevolg hebben. Zorg er waarom voor dat er geen knikken of kronkels in de afvoerslang zitten.

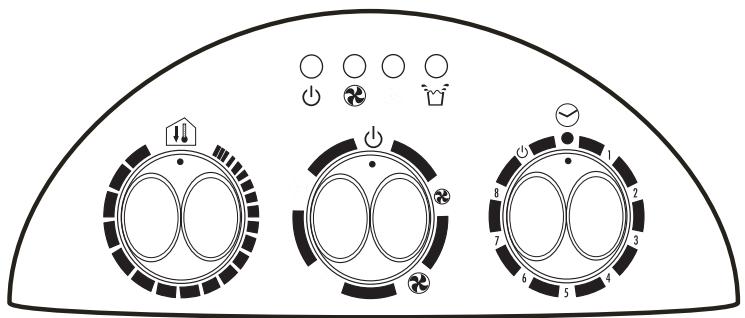

C BEDIENING

1 Aan/Uit en tijdklokschakelaar

Als het apparaat aanstaat (ON) brandt contrôlelampje . Als een ingestelde werkingsstijd om is schakelt het apparaat zich uit.

2 Functieschakelaar

Kies met deutsche schakelaar een lage of hoge ventilatorsnelheid (controlampje brandt) of gringe of krachtige koeling (controlampje brandt).

3 Thermostaatschakelaar

Met deze schakelaar worden de gewenste temperatuur ingesteld. Deze kan alleen worden aangehonden als tegelijk koelen is ingesteld.

OPMERKINGEN

Om de levensduur van de compressor te verlungen is deze zo ingesteld, dat deze pas drie minuten na het (weer) aanzetten van het apparaat begint te werken. Het koelsystem wordt uit gezet zodra de omgevingstemperatuur lager is dan de ingestelde waarde. Ventilatie blijft op de ingestelde snelheid werken. Als de omgevingstemperatuur waar boven de ingestelde waarde stijgt, worden het koelen hervat.

D RICHTING LUCHTUITBLAAS

Draaien om de stand van de verticale lamellen te veranderen.
Kantelen om de stand van de horizontale lamellen te veranderen.

E LEGEN WATERRESERVOIR

Bij een vol waterreservoir gaat het lampje branden, stopt de compressor en werkt de ventilator alleen voor de luchtcirculatie.

Eerst het apparaat uitzetten en de stekkeruit het stopcontact halen.
2 Leg het bakje vlak op de grond onder de afvoeropening.
3 Draai de aflsluitdop los.
Haal de rubberen stop uit de afvoer en LAST het bakje bijna vollopen, duw

dan de stop waar in de afvoer. Het bakje legen en deze stap herhalen tot al het water is verwijderd.

5 Schuif de stop in de afvoer, draai de aflsuitdop erop, stekker in het stopcontact en het apparaat aanzetten. Controlelampje要去 nu uit+zijn.

OPMERKING

Bij gebruik als airconditioner worden onder normale condities het condenswater via de luchtafvoerslang afgevoerd.

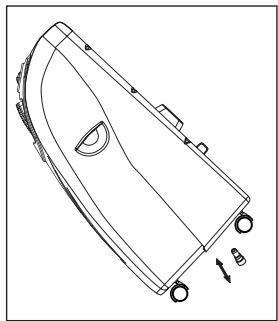

F OP EEN VASTE AFVOER AANSLUITEN

Eerst het apparaat uitzetten en de stekker uit het stopcontact halen.
2 Draai de aflsluitdop los.
3 Haal de rubberen stop uit de afvoer.
4 Schuif de waterafvoerslang over de waterafvoeropening en verleng unde indien nodig.
5 Breng het andere einde van de afvoerslang aan op een vaste waterafvoer. Let er waar bij special op dat de afvoerslang Niet gedraaid is of knikken heeft. De slang要去 aflopend geplaatst zijn over de gehele lenghte.

Ontvochtigen

Als het apparaat (vrijwel) uitsluitend als ontvochtiger worden gebruikt, breng dan Niet de luchtafvoerslang aan en LAST de warme lucht terugstromen in de te ontvochtigen ruimte. U dient wel de waterafvloerslang op een vaste afvoer aan te brengen.

G ONDERHOUD

Schakel eerst de unit uit en trek de stekker uit het stopcontact voor u het apparaat of filter要去 schoonmaken of het filter要去 verrangen.

Gebruik voor het regelmatig schoonmaken van de buitenkant van het apparaatuitsluitend een zachte, vochtige doek.

Het filter要去 regelmatig worden schoongemaakt. Gebruik waar voor een stofzuiger.

OPMERKING

Gebruik het apparaat nooit zonder luchtfilter.

H OPBERGEN

1 Leeg de watertank (E).
Maak het filter schoon.
3 Zet het apparaat enkele uren aan in ventilatorstand, waardoor het binnenwerk volledig droog worden.

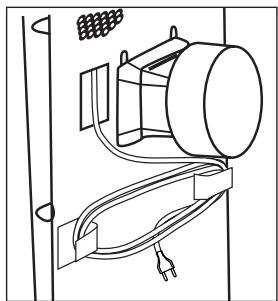

4 Hang de kabel op, bescherm gegen stof en op een droge, nicht voor kinderen bereikbare,plaats opbergen

STORINGEN

Storing	Oorzaak	Oplossing
Het apparaat werkst Niet	Geen stroomvoorziening	Het apparaat in een stopcontact steken waarop spanning staat
	Tank vol lampje brandt	Watertank legen
	Kamertemperatuur buiten werkingtemperatuur
Het apparaatwerk onvoldoende	Staat in zonlicht	Apparaat uit het zonlichtplaatsen
	Ramen of deuren staan open, erijken veel mensen ofwarmtebronnen in de ruimte
	Filter vuil	Schoonmaken of verrangen
	Luchttoevoer of luchtuitblaasverstopt of geblokkeerd	Verwijder de blokkage
	Kamertemperatuur is lager dan ingestelde waarde	Stel een andere temperatuur in
Het apparaat is lawaaig	Apparaat staat op een oneffen ondergrond	Zet het apparaat op een effen ondergrond (minder trilling)
De compressorwerk Niet	De oververhittingsbescherming is in werkung getreden	Wacht totdat de temperatuur is gedaald

Probeer nooit zich het apparaat uit elkaar te nemen of te repareren. Bij onvakkundige reparatie vervalt de garantie. Niet vakkundige reparatie kan de gebruiker van het apparaat in gevaar brengen.

J GARANTIEBEPALINGEN

U krijgt op de airconditioner 24 maanden garantie vanaf de aankoopdatum. Binnen dezeperiode worden alle materiaal- en fabricagefoutenkesteloos verholpen. Hierbij gelden de volgende regels:

1. Alle verdere aanspreken op schadevergoeding, inclusief gevolgschade wijzen wij uitdrukkelijk af.

2. Reparatie of vervanging van onderdelen binnen de garantietermijn leidt nicht tot verlenging van de garantie.

3. De garantie geldt nicht wanner veranderingen zijn aangebracht, nicht originexe onderdelen zijn gemonteerd of reparatives zijn verricht door derden.
4. Onderdelen die aan normale slijtage onderhevig zijn, zoals de filter, vallen buiten de garantie.
5. De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als waarop geen veranderingen zijn aangebracht.
6. De garantie geldt nicht bij schade ontstaan door handelingen die afwijken van die in de gebruiksaanwijzing of door verwaarlozing.
7. De verzendkosten en het risico van het opsturen van de airconditioner of onderdelen waarvan, komen algijd voor rekening van de koper.

Om onnodige kosten te voorkomen, raden wij u aan eerst.altijd zorgvuldig de gebruiksaanwijzing te raadplegen. Wanner deze geen uitkomst biedt, kurz u de airconditioner ter reparatie aanbieten bij uw dealer.

K TECHNISCHE SPECIFICATIES

Indicatief gebruiken, wijzigingen voorbehonden

Type		P80	P90	P110
Koelcapaciteit *
- enthalpiesverschil nominaal	Btu/hr	9.000	10.000	12.000
- enthalpiesverschil	kW	2,7	2,9	3,5
- conform CE-normering	W	2.000	2.200	2.500
Opgenomen vermogen	W	800	880	960
Stroomverbruik nom.	A	3,9	3,9	4,2
Aansluitspanning (1PH)	V/Hz	220 - 240 / 50
Luchtverplaatsing max.	m³/h	350	360	360
Ontvochtiging max. **	L/24h	15	18	24
Ruimtecapaciteit	m³	60	75	85
Compressor type		roterend
Koelmiddel	gr	R407C / 470	R407C / 470	R407C / 480
Thermostat range	°C	18 - 32	18 - 32	18 - 32
Ventilatorsnelheden		2
Geluidsniveau	dB	52 - 58
Afmetingen (b x d x h)	mm	380 x 400 x 750
Gewicht	kg	29	29	31
Beschermingsklasse		IP 20

• koelcapaciteit gemeten bij 60% RH, 27°C
  ** ontvochtig bij 32^ , 80% RH
