GEBRUIKSAANWIJZING P85250 MD 86464 MEDION

Gebruikt u a.u.b. het contactformulier op onze website www.medion.com/be onder , service“ en contact“.

Instructies bij deze handleiding In deze handleiding gebruikte symbolen en waar- schuwingswoorden

Gebruik voor het beoogde doel .

Controleer de inhoud van de verpakking Systeemvereisten …. Overzicht van het toestel Overzicht van de led-indicatoren Ingebruikneming.. Bedrijfsmodus instellen . Bedrijfsmodus…. Installatie als repeater Installatie als client. Installatie als AO (Access Point - toegangspunt) De webinterface … un es 32 DHCP op manueel instellen op een Windows-pc .. 32 De webinterface openen Startpagina … Quick Setup. WPS-instellinge: Uitgebreide instellingen Hebt u nog meer ondersteuning nodig?

Conformiteitsverklaring

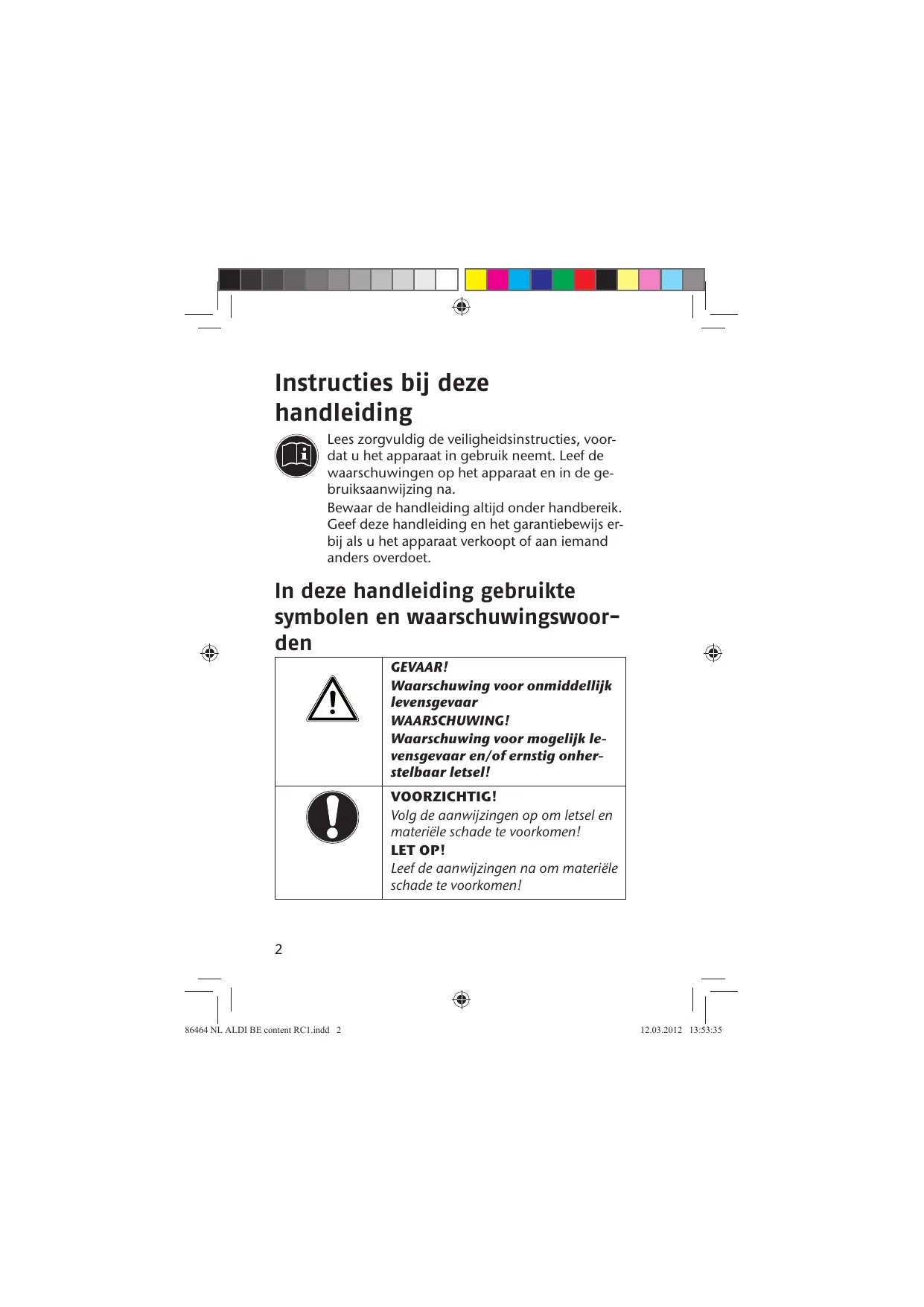

Instructies bij deze handleiding

Lees zorgvuldig de veiligheidsinstructies, voor- dat u het apparaat in gebruik neemt. Leef de waarschuwingen op het apparaat en in de ge- bruiksaanwijzing na.

Bewaar de handleiding altijd onder handbereik. Geef deze handleïding en het garantiebewijs er- bij als u het apparaat verkoopt of aan iemand anders overdoet.

In deze handleiding gebruikte symbolen en waarschuwingswoor-

den GEVAAR! À Waarschuwing voor onmiddellijk levensgevaar d WAARSCHUWING!

Waarschuwing voor mogelijk le- vensgevaar en/of ernstig onher-

stelbaar letsel! ( VOORZICHTIG! [ | Volg de aanwijzingen op om letsel en materièle schade te voorkomen! : LET OP!

Leef de aanwijzingen na om materiële schade te voorkomen!

86464 NL ALDI BE content RCI.indd 2

OPMERKING! Nadere informatie over het gebruik van het apparaat.

OPMERKING! Volg de instructies in de handleiding

WAARSCHUWING! Waarschuwing voor gevaar door elektrische schokken!

Opsommingspunt / informatie over gebeurtenissen tijdens de bediening

Advies over uit te voeren handelingen

Gebruik voor het beoogde doel

Dit apparaat dient om het signaal in een WLAN-netwerk te versterken. Bovendien kan het apparaat fungeren als toegangspunt (Access Point) voor draadloos communi- cerende apparaten of als client aangesloten worden op apparaten zonder eigen WLAN-adapter. Gebruik het ap- paraat voor geen enkel ander doel. Gebruik het appa- raat alleen binnen.

Het apparaat is bedoeld voor privégebruik en is onge- schikt voor bedrijfstoepassingen.

86464 NL ALDI BE content RCI.indd 3

Veiligheidsaanwijzingen

Neem dit hoofdstuk en de volledige handleiding gron- dig door en volg alle gegeven instructies op. Zo bent u verzekerd van een betrouwbare werking en een lange levensduur van uw apparaat.

Houd deze gebruiksaanwijzing steeds in de buurt van uw apparaat en bewaar ze goed zodat u ze bij verkoop kunt doorgeven aan de nieuwe eigenaar. Neem bij pro- blemen met het apparaat uitsluitend contact op met onze erkende servicepartners.

+__ Dit apparaat mag niet worden gebruikt door perso- nen (inclusief kinderen) met een beperkt lichamelijk, zintuiglijk of intellectueel vermogen en/of een tekort & aan ervaring en/of kennis, tenzij dit gebeurt onder d toezicht van een voor hun veiligheid verantwoordelij- F ke persoon, of tenzij die personen aanwijzingen heb- ben gekregen over het juiste gebruik van het appa- raat. Kinderen dienen onder toezicht te staan om er zeker van te zijn dat ze niet met het apparaat spelen. + Houd u ook aan de gebruiksaanwijzingen van de ap- paraten die u op de WLAN-repeater aansluit. + Plaats geen recipiënten met vloeistof, zoals vazen, op het apparaat of in de onmiddellijke nabijheid. Het voorwerp kan omvallen, en de combinatie van vloei- stof en elektriciteit is gevaarlijk. + Houd het apparaat uit de buurt van vocht, druppels en spatten. Vermijd schokken, stof, hitte en recht- streeks zonlicht om storingen te vermijden. De be- drijfstemperatuur ligt tussen 5 en 35 °C. + Maak de behuizing nooit open. Daardoor vervalt de

86464 NL ALDI BE content RCI.indd 4 12032012 13:53:36

garantie en kan het apparaat stukgaan.

+ Wacht na vervoer met de ingebruikname tot het ap- paraat op omgevingstemperatuur is gekomen. Bij grote schommelingen in de temperatuur of lucht- vochtigheid kan er door condensatie vochtvorming optreden, waardoor kortsluiting kan ontstaan.

+ Voor de aansluiting op de computer is het apparaat voorzien van een contactbeveiliging (Limited Power Source als bedoeld in EN60950).

+ __Leid de snoeren dusdanig dat niemand erop kan trappen of erover kan struikelen.

+ Plaats geen voorwerpen op de snoeren omdat deze anders beschadigd kunnen raken.

+. Omstatische ontlading te vermijden mag het appa- raat niet worden gebruikt in een extreem droge om- geving.

+__ In een omgeving met elektrostatische ontlading kan het apparaat gestoord raken. Desgevallend moeten de fabrieksinstellingen op het apparaat hersteld worden.

Back-ups Er kan in geen geval aanspraak gemaakt worden op een schadevergoeding door verlies van gegevens en daar-

door ontstane schade. Maak na iedere update van uw gegevens back-ups op externe opslagmedia (bv. cd-r).

Elektromagnetische compatibiliteit

Bij het aansluiten moeten de richtlinen voor elektro- magnetische compatibiliteit (EMC) nageleefd worden. Houd het apparaat op minstens één meter afstand van hoogfrequente en magnetische storingsbronnen (tele- visietoestellen, luidsprekers, mobiele telefoons enz.) om storingen en gegevensverlies te voorkomen.

Controleer de inhoud van de ver- pakking Controleer of de levering volledig is en breng ons an-

ders binnen de 14 dagen na aankoop op de hoogte van eventueel ontbrekende onderdelen.

Controleer na het uitpakken of de volgende onderdelen aanwezig zijn:

+ WLAN-versterker + LAN-kabel + Cd met software

<e> + Gebruiksaanwijzing en garantiedocumenten &

GEVAAR! Houd de verpakkingsfolie uit de buurt van kinderen. Er is verstikkingsgevaar.

+100 MB vrije ruimte op de harde schijf

86464 NL ALDI BE content RCI.indd 7 12032012 13:53:37

1) LAN-aansluiting 2) WLAN-signaalsterkte-led

7) WPS-toets/Reset-toets

9) Aan/uit-schakelaar

led Zwakke ontvangst:

Knippert snel (< 25%) Geen ontvangst of de Uit Led uit-modus werd in- gesteld

Verbinding met een draadloze router of AP Knippert | (Access Point) is actief (gegevens worden over- WLAN |Groen gedragen)

Het draadloze netwerk is uitgeschakeld of de Led uit-modus werd in- gesteld

86464 NL ALDI BE content RCI.indd 9 12032012 13:53:38

De repeater is ingescha- keld. In de Led uit-mo- dus zijn alle led's uit- geschakeld, ook tot de

continu Met de webinterface kunt u de Led uit-modus

POWER | Groen 20 instellen dat ook de

POWER:led niet brandt.

Lang- Nu kunt u de fabrieksin-

knippe- stellingen van het appa- raat herstellen.

& Uit De repeater is uitgescha- &

Als de WPS-verbinding Brandt gelukt is, brandt de continu | WPS-led gedurende 5 minuten.

Er wordt een WPS-ver- binding tot stand ge- bracht of er wordt een WPS-signaal van een an- der apparaat verwacht. De WPS-led knippert ge- durende 2 minuten om een verbinding tot stand te brengen.

Knippert | Fout bij de WPS-verbin- ds snel ding \ à Geen WPS-verbinding ® Uit actief of de Led uit-mo- dus werd ingesteld Verbinding tot stand ge- bracht via de LAN-aan- sluiting

Verbinding via de LAN- aansluiting is actief (ge- gevens worden overge- dragen)

Geen verbinding via de LAN-aansluiting of de Led uit-modus werd in- gesteld

Bedrijfsmodus instellen

Zet het apparaat met de moduskeuzeknop op de WLAN- repeater op de bedrijfsmodus waarmee u de WLAN-re- peater wilt gebruiken. De toepassingsmogelijkheden worden in het volgende hoofdstuk besproken.

Installatie als repeater

Gebruik de repeatermodus om het bereik van uw draad- loze netwerk uit te breiden met de WLAN-repeater. Daarbij wordt de snelheid waaraan gegevens over het & draadloze netwerk worden overgedragen gehalveerd, want de repeater communiceert met de clients èn met het Wireless Access Point. Als u de repeater voor het eerst in gebruik neemt, plaatst u de repeater zo dicht mogelijk bij het Access Point waarmee de repeater een verbinding moet maken. Als de installatie gelukt is, kunt u de repeater op de plaats zetten waar het signaal versterkt moet worden. » Zet de moduskeuzeknop op REPEATER.

86464 NL ALDI BE content RCI.indd 13

> Sluit de repeater aan op een goed bereikbaar stopcontact.

> Schakel de repeater in met de POWER-toets. De PO- WER-led brandt.

Installatie als repeater via de WPS-toets

De snelste, eenvoudigste en veiligste manier om een draadloze verbinding tot stand te brengen tussen de re- peater en de WLAN-router, is met de WPS-knop.

d OPMERKING! [ Voorwaarde voor deze verbindingsmethode is dat de apparaten allebei zijn uitgerust met een

Druk dan op de WPS-toets op het apparaat dat u met de repeater wilt verbinden. Deze stap moet binnen de twee minuten uitgevoerd worden.

De verbinding wordt tot stand gebracht en de net- werkgegevens worden uitgewisseld.

Als de verbinding tot stand werd gebracht, brandt de WPS-led gedurende 5 minuten.

Als de WPS-led knippert, is er bij de verbinding een fout opgetreden. Wacht twee minuten tot de led uit- gaat en start het verbindingsproces helemaal op- nieuw.

Zodra de verbinding helemaal is geconfigureerd, geeft de signaal-led u informatie over de kwaliteit van de verbinding.

Om na een geslaagde WPS-verbinding de geavan- ceerde instellingen te openen of om de verbinding handmatig tot stand te brengen als het met WPS niet > is gelukt, gebruikt u de webinterface (pagina 34).

86464 NL ALDI BE content RCI.indd 14 12032012 13:53:39

Handmatige installatie als repeater via de webinterface

> Verbind de LAN-aansluiting van uw computer met de bijgeleverde LAN-kabel met de LAN-aansluiting op de repeater. OF anders kunt u ook gebruikmaken van de WLAN-in- terface op uw computer. Zoek in de beschikbare draadloze netwerken naar het netwerk "repeater" en klik op "VERBINDEN".

WLBARN23-00-0A-79-C5-CC-E8 lil > tar si &

> Op de bijgeleverde cd-rom vindt u een Finder-hulp- programma dat de toegang tot de webinterface ver- gemakkelijkt. Klik tweemaal op het bestand Medi- on-Finder.exe om het Finder-hulpprogramma op te starten.

OPMERKING! ( Met het Finder-hulpprogramma is de repeater LD alleen vindbaar tijdens de initiéle installatie. {

Uw computer moet als DHCP-client geconfi- gureerd zijn ("IP adres automatisch via DHCP verkrijgen")

86464 NL ALDI BE content RCI.indd 15 12032012 13:53:39

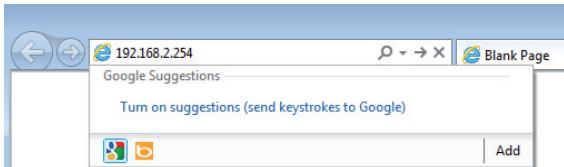

> Als u de Finder niet wilt gebruiken, opent u uw web- browser en voert "http://repeater" in of het IP- adres "192.168.2.254".

1021682258 Google Suggestions Turn on suggestions (send keystrokes te Google)

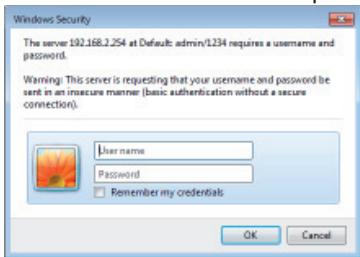

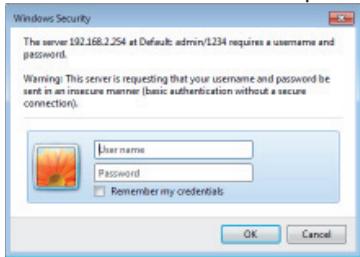

> Het aanmeldvenster van de repeater verschijnt. Voer de standaard gebruikersnaam "admin" en het stan- daard wachtwoord "1234" in. Klik op "OK".

> Het Quick Setup-menu verschijnt.

86464 NL ALDI BE content RCI.indd 16 12032012 13:53:40

Er verschijnt een lijst van alle beschikbare draadloze toegangspunten (Access Points). Selecteer het toe- gangspunt waarmee de repeater een verbinding moet maken en klik op "NEXT".

Ts au ah Dm comm lue at on Acc Pa pot com

Als het gezochte toegangspunt niet in de lijst voorkomt, gaat u na of het actief is en plaatst de repeater dichter bij het toegangspunt. Klik vervolgens op "REFRESH" om de lijst van beschikbare draadloze toegangspunten bij te dd werken.

> Het aanmeldvenster van het geselecteerde toegangs-

punt verschijnt. Voer de netwerkcode in en klik op "NEXT". Security

Please input wireless security key of your connected Acces Poimt.

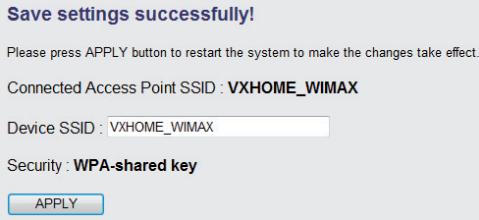

> De repeater toont een lijst met verbindingsgege- vens. Als alle verbindingsgegevens juist zijn, klikt u op'APPLY". Save settings successfully!

Please prace APPLY button to resta 1ho system to mao üho changec Lako ft {Comected Access Point SSID : VXHOME_WIMAX Device SSID: VHOME WW |

Security: WPA-shared key

D °PMERENC: | De "Device SSID" is de netwerknaam van de D repeater en is standaard gelijk aan de SSID van het toegangspunt waarmee de repeater ver- bonden is. U kunt deze hier echter ook een an- dere SSID geven. > Wacht enkele seconden terwijl de repeater opnieuw wordt opgestart. Als hij helemaal opnieuw is opge- start, kunt u zich via de lijst van beschikbare netwer- ken met de computer aanmelden op het toegangs- punt van de repeater.

System Restarting! Please wait for a while !

| Na de installatie wordt de DHCP-server van de repeater uitgeschakeld en wordt in plaats daarvan de DHCP-server gebruikt van het Access Point, waarvan het signaal door de WLAN-repeater wordt versterkt.

Om het Quick Setup-menu op elk gewenst moment opnieuw uit te voeren, houdt u de WPS-toets een 10-tal seconden ingedrukt tot de POWER-LED knippert. De fabrieksin- stellingen van de repeater zijn dan hersteld en u kunt de installatie opnieuw uitvoeren.

86464 NL ALDI BE content RCI.indd 19 12032012 135341

Installatie als client

Gebruik de client-modus, zodat de WLAN-repeater als WLAN-adapter fungeert. Op die manier kunnen appa- raten op het netwerk via de netwerkinterface draadloos communiceren over het netwerk.

Installatie als client via de WPS-toets

De snelste, eenvoudigste en veiligste manier om een draadloze verbinding tot stand te brengen tussen de re- peater en het apparaat dat draadloos op het netwerk moet communiceren, is met de WPS-toets.

a OPMERKING! li ] Voorwaarde voor deze verbindingsmethode is

dat de apparaten allebei zijn uitgerust met een WPS-toets.

Houd de WPS-toets op de repeater 3 seconden inge- drukt en de WPS-led begint te knipperen.

Druk dan op de WPS-toets op het apparaat dat u met de repeater wilt verbinden. Deze stap moet binnen de twee minuten uitgevoerd worden.

De verbinding wordt tot stand gebracht en de net- werkgegevens worden uitgewisseld.

> _Als de verbinding tot stand werd gebracht, brandt de WPS-led gedurende 5 minuten.

> _Als de WPS-led knippert, is er bij de verbinding een fout opgetreden. Wacht twee minuten tot de led uit- gaat en start het verbindingsproces helemaal op- nieuw.

> _Zodra de verbinding helemaal is geconfigureerd, geeft de signaal-led u informatie over de kwaliteit van de verbinding.

> Om na een geslaagde WPS-verbinding de geavan- ceerde instellingen te openen of om de verbinding handmatig tot stand te brengen als het met WPS niet is gelukt, gebruikt u de webinterface (pagina 34).

4 Handmatige installatie als client via de WEB-interface

> _Zet de moduskeuzeknop op CLIENT.

> Sluit de repeater aan op een goed bereikbaar stopcontact van AC 230 V 50/60 Hz.

> Schakel de repeater in met de POWER-toets. De PO- WER-led brandt.

86464 NL ALDI BE content RCI.indd 21 12032012 13:53:42

> Verbind de LAN-aansluiting van uw computer met de bijgelever- de LAN-kabel met de LAN-aan- sluiting op de repeater.

Uw computer moet als DHCP-client geconfi- gureerd zijn ("IP adres automatisch via DHCP verkrijgen")

OPMERKING! [il Met het Finder-hulpprogramma is de repeater

alleen vindbaar tijdens de initiële installatie.

> Op de bijgeleverde cd-rom vindt u een Finder-hulp- \ 2 programma dat de toegang tot de webinterface ver- & gemakkelijkt. Klik tweemaal op het bestand Medi- on-Finder.exe om het Finder-hulpprogramma op te starten.

86464 NL ALDI BE content RCI.indd 22 12032012 13:53:42

> _Als u de Finder niet wilt gebruiken, opent u uw web- browser en voert "http://repeater" in of het IP- adres "192.168.2.253".

1 192.1682.253 EEE Googe Suggestions

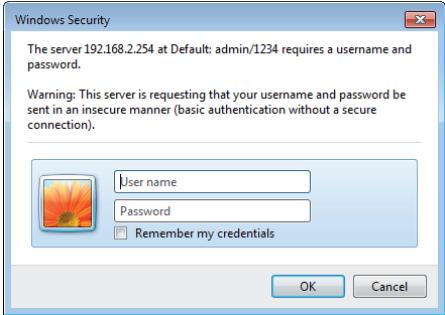

RENE F Het aanmeldvenster van de repeater verschijnt. Voer de standaard gebruikersnaam "admin" en het standaard wachtwoord "1234" in. Klik op "OK".

> Het Quick Setup-menu verschijnt. Er verschijnt een lijst van alle beschikbare draadloze toegangspunten (Access Points). Selecteer het toe- gangspunt waarmee de repeater een verbinding

moet maken en klik op "NEXT". Quick Setup Te ut eng 1 me mn Fe nt on ct Po ou cet

OPMERKING! Als het gezochte toegangspunt niet in de lijst voorkomt, gaat u na of het actief is en plaatst

de repeater dichter bij het toegangspunt. Klik vervolgens op "REFRESH" om de lijst van beschikbare draadloze toegangspunten bij te werken. > Het aanmeldvenster van het geselecteerde toegangs- punt verschijnt. Voer de netwerkcode in en klik op"NEXT". Security

Passe mp ess seu key ay cmécte Acces Po

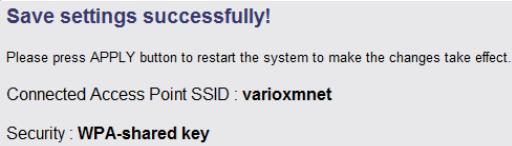

> De repeater toont een lijst met verbindingsgege- vens. Als alle verbindingsgegevens juist zijn, klikt u \ 2 op'APPLY". Save settings successfully! Please press APPLY buonto restante system ta make de changes take efact

Wacht enkele seconden terwijl de repeater opnieuw wordt opgestart. Als hij helemaal opnieuw is opge- start, kunt u zich via de repeater met de computer aanmelden op een draadloos toegangspunt in de list van beschikbare netwerken.

System Restarting! Please wait for a while ! 2%

Om het Quick Setup-menu op elk gewenst moment opnieuw uit te voeren, houdt u de WPS-toets een 10-tal seconden ingedrukt tot de POWER-LED knippert. De fabrieksin- stellingen van de repeater zijn dan hersteld en u kunt de installatie opnieuw uitvoeren.

Installatie als AO (Access Point - toegangspunt)

Gebruik de AP-modus als u de repeater wilt gebruiken als Wireless Access Point ("Draadloos toegangspunt'). In deze modus is de repeater een interface voor draadloze communicatieapparaten op het netwerk. Zo kunt u de repeater bijvoorbeeld aansluiten op een netwerkrouter die niet uitgerust is met een WLAN-interface, zodat ap- paraten op het netwerk via de repeater op de netwerk- router toegankelijk worden.

Installatie als AP via de WPS-toets

> Ga voor de installatie als AP via de toets WPS te werk, zoals beschreven bij de installatie van de repe- ater.

® Installatie als AP via de WPS-toets

De snelste, eenvoudigste en veiligste manier om een draadloze verbinding tot stand te brengen tussen de repeater en het apparaat dat zich op het Access Point moet aanmelden, is met de WPS-toets.

Voorwaarde voor deze verbindingsmethode is dat de apparaten allebei zijn uitgerust met een WPS-toets.

86464 NL ALDI BE content RCI.indd 27

Druk tweemaal op de WPS-toets op de repeater. De WPS-led begint te knipperen.

Druk dan op de WPS-toets op het apparaat dat u met de repeater wilt verbinden. Deze stap moet binnen de twee minuten uitgevoerd worden.

De verbinding wordt tot stand gebracht en de net- werkgegevens worden uitgewisseld.

Als de verbinding tot stand werd gebracht, brandt de WPS-led gedurende 5 minuten.

Als de WPS-led knippert, is er bij de verbinding een fout opgetreden. Wacht twee minuten tot de led uit- gaat en start het verbindingsproces helemaal op- nieuw.

Zodra de verbinding helemaal is geconfigureerd, geeft de signaal-led u informatie over de kwaliteit van de verbinding.

Om na een geslaagde WPS-verbinding de geavan- ceerde instellingen te openen of om de verbinding handmatig tot stand te brengen als het met WPS niet is gelukt, gebruikt u de webinterface (zie pagina 34).

Handmatige installatie als AP via de WEB-interface

» Zet de moduskeuzeknop op AP.

> Sluit de repeater aan op een goed bereikbaar stopcontact van AC 230 V 50/60 Hz.

> Schakel de repeater in met de POWER-:-toets. De PO- WER-led brandt.

> Verbind de LAN-aansluiting van uw computer met de bijgeleverde LAN-kabel met de LAN-aansluiting op de repeater. OF Als uw computer is uitgerust met een WLAN-inter- face, zoekt u in de beschikbare draadloze netwer- ken naar het netwerk "repeater" en klikt u op "CON- NECT".

> Op de bijgeleverde cd-rom vindt u een Finder-hulp-

& programma dat de toegang tot de webinterface ver- & gemakkelijkt. Klik tweemaal op het bestand Medi- on-Finder.exe om het Finder-hulpprogramma op te starten.

86464 NL ALDI BE content RCI.indd 29 12032012 13:53:46

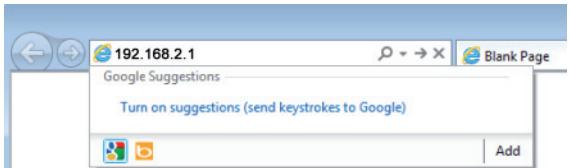

> Als u de Finder niet wilt gebruiken, opent u uw web- browser en voert u "http://repeater" in of het IP- adres "192.168.2.1".

19216821 2 + > x] @ vu Google Suggestions Turn on suggestns (send heystokes to Google)

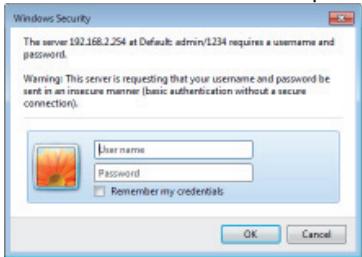

> Het aanmeldvenster van de repeater verschijnt. Voer de standaard gebruikersnaam "admin" en het stan- daard wachtwoord "1234" in. Klik op "OK".

Het Quick Setup-menu verschijnt.

Voer een SSID (netwerknaam) in waarmee de repea- ter als AP op het netwerk geïdentificeerd moet wor- den. Klik op "NEX De standaard SSID luidt "repeater".

> Het venster "Security" verschijnt. Selecteer een netwerkcodering. Mogelijke coderin-

gen zijn: WEP, WPA pre-shared key of WPA RADIUS. Security

Plezse input wireless securiy key of your connected Access Point

> _Als alle verbindingsgegevens juist zijn, klikt u op "APPLY".

Save settings successfullyl Pieasa press APPLY button to restant the system to make 1e changes take efect device SSID : repeater 2 Security Disable

Wacht enkele seconden terwijl de repeater opnieuw wordt opgestart. Zodra de repeater helemaal opnieuw is opgestart, is hij bruikbaar als draadloos toegangspunt.

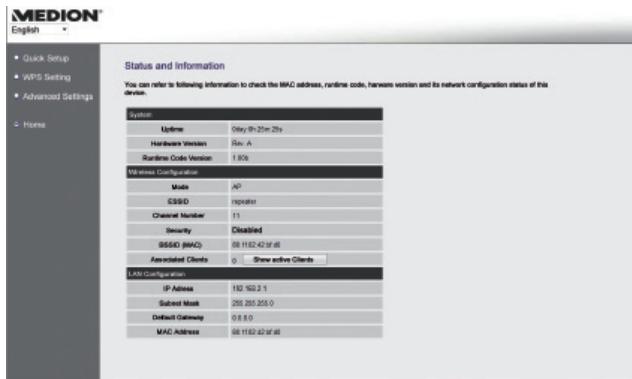

Via de webinterface kunt u de repeater configureren en aanpassen aan uw behoeften of, als de WPS-verbinding niet lukt, de verbinding instellen.

Het uiterlijk van de webinterface verandert naargelang de geselecteerde modus, omdat er voor iedere modus andere, voor die geselecteerde modus relevante opties Zichtbaar zijn.

DHCP op manueel instellen op een Windows-pc

In de AP-modus is het standaard IP-adres van de repe- ater ingesteld op 192.168.2.1. Zorg ervoor dat het IP- adres van uw pc tussen 192.168.2.2 en 192.168.2.252 & ligt. Om u te kunnen aanmelden op de webinterface, moet het IP-adres van uw pc manueel ingesteld worden op een IP-adres binnen dit bereik. Hoe u daarvoor te werk gaat, is beschreven in deze paragraaf.

IP-adres instellen in Windows XP

> __Klik op START in de taakbalk en vervolgens op Con- trol Panel.

> _Kliktweemaal op Network Connections en klik vervolgens op View Connection Status.

> Selecteer Local Internet Settings. Het venster Lo- cal Area Connection Status wordt weergegeven. Klik op Properties.

> Selecteer de optie Internet Protocol TCP/IP - Ge- neral en voer vervolgens het IP-adres in als volgt:

+__IP-adres: 192.168.2.x (waarbij x een getal tussen 2 en

200 mag zijn. Als meerdere computers gebruik ma- ken van dit toegangspunt, moet iedere computer een eigen nummer gebruiken.)

Subnetmasker: 255.255.255.0

Klik ten slotte op OK.

IP-adres instellen in Windows Vista/7

Klik op START in de taakbalk en vervolgens op Con- figuratiescherm.

Klik op Network and Sharing Center. Klik op Change Adapter Settings.

Klik met de rechtermuisknop op LAN-verbinding en selecteer vervolgens Properties.

Het venster LAN Connection verschijnt. Selecteer Internet Protocol Version 4 (TCP/IPv4) en klik vervolgens op Eigenschappen.

Selecteer de optie "Use Following IP Address" en & voer vervolgens op de volgende manier het IP-adres

IP-adres: 192.168.2.x (waarbij x een getal tussen 2 en

200 mag zijn. Als meerdere computers gebruik ma-

ken van dit toegangspunt, moet iedere computer

een eigen nummer gebruiken.)

Subnetmasker: 255.255.255.0

Klik ten slotte op OK.

86464 NL ALDI BE content RCI.indd 33 12032012 13:53:47

De webinterface openen

> Op de bijgeleverde cd-rom vindt u een Finder-hulp- programma dat de toegang tot de webinterface ver- gemakkelijkt. Klik tweemaal op het bestand Medi- on-Finder.exe om het Finder-hulpprogramma op te starten

> Als u de Finder niet wilt gebruiken, opent u uw web- browser en voert "http://repeater" in of het IP- adres dat overeenstemt met de geselecteerde mo- dus.

Als u de repeater al hebt geconfigureerd, moet u het IP-adres van de pc waarmee u toegang wilt krijgen tot de repeater handmatig invoe- ren. Zie ook ,DHCP op manueel instellen op een Windows-pc“ op pagina 32.

86464 NL ALDI BE content RCI.indd 34

> Het aanmeldvenster van de repeater verschijnt. Voer de standaard gebruikersnaam "admin" en het stan- daard wachtwoord "1234" in. Klik op "OK".

> Het configuratiemenu van de WLAN-repeater gaat open op de startpagina.

Links ziet u vier menuopties om de repeater te configu- reren. De inhoud van de individuele menu's verschillen naargelang de modus waarop de repeater is ingesteld.

86464 NL ALDI BE content RCI.indd 35 12032012 13:53:48

Startpagina Op de startpagina vindt u alle informatie over de repea- ter en de instellingen ervan. Op de lin MODUS ziet u de op het apparaat geselec- teerde modus: AP; Universal Repeater of Station- Infrastructure (Client-modus). De weergegeven informatie is identiek in elk van de drie modi. In client-modus ontbreekt de lijn Associated Clients en verschiint een lijn State, die de verbindings- status van de repeater weergeeft. > Omalle verbonden apparaten weer te geven in een lijst, klikt u op de knop Show Active Clients. De lijst van alle actieve clients wordt in een nieuw venster weergegeven.

n OPMERKING! | Als op uw systeem een popupblocker actief is, — À schakelt u deze uit, anders kan het venster niet weergegeven worden.

Repeater- en Client-modus

> Selecteer als eerste stap het Access Point waarmee de repeater een verbinding moet maken.

> Voer in de volgende stap de netwerkcode in voor het geselecteerde toegangspunt.

> In het volgende venster ziet u de verbindingsgege- vens van de repeater.

86464 NL ALDI BE content RCI.indd 37

> In de repeatermodus kunt u in het volgende venster de SSID voor de repeater instellen. De SSID van het toegangspunt wordt automatisch getoond.

> Klik op de knop APPLY om het proces te voltooi- en. De gegevens worden opgeslagen en de repeater wordt opnieuw opgestart.

> _Zodra de repeater helemaal opnieuw is opgestart, verschijnt de startpagina van de webinterface op- nieuw. Nu kunt u de browser afsluiten.

> Voer in de eerste stap een SSID in voor het Access Point.

> Bepaal in de volgende stap de beveiligingsinstellin- gen voor het geselecteerde Access Point.

> Selecteer voor de optie Encryption de gewenste methode.

> Naargelang van de gekozen coderingsmethode ver- schijnen er verschillende invoervelden en opties.

> Sluit de instellingen af door te klikken op de knop NEXT.

> _Kijk de geselecteerde instellingen nog eens goed na en klik op de knop APP LY om het proces te vol- tooien. De gegevens worden opgeslagen en de repeater wordt opnieuw opgestart.

> _Zodra de repeater helemaal opnieuw is opgestart, verschijnt de startpagina van de webinterface op- nieuw. Nu kunt u de browser afsluiten.

In het menu WPS-instellingen configureert u de WPS-

functie van de repeater.

> Standaard is de WPS-functionaliteit ingeschakeld. Verwijder het vinkje in het selectievak Enable WPS om deze functie uit te schakelen.

Onder de titel Wi-Fi Protected Setup Information

vindt u een lijst van WPS-instellingen:

+ WPS Status: toont de toestand van de beveiligings- instellingen. Zolang er in Quick Setup nog geen in- stellingen zijn geconfigureerd, verschijnt hier de melding Unconfigured.

+ Self PinCode: toont de WPS Self-Pin-code. Deze code wordt toegepast bij gebruik van de pin-stijl WPS-pairingmodus en moet bekend zijn voor de wireless clients.

+ SSID: toont de bedrijfsmodus

+ _ Authentication Mode: toont de geselecteerde co- deringsmodus

+ Configurationsmodus:

+ Configure via Push Button itvoeren: de knop stemt overeen met de WPS-toets op het ap- paraat.

+*__ Input client OIN code: Deze code wordt toege- past bij gebruik van de pin-stijl WPS-pairingmodus. Als u een apparaat wilt verbinden dat beveiligd is met een pin-stijl WPS, voert u hier de pincode van het apparaat in.

[ De geavanceerde instellingen zijn voorbehouden

voor ervaren gebruikers met voldoende kennis

van WLAN. U mag deze instellingen enkel wijzi-

gen als u begrijpt welke gevolgen dit heeft voor

Hier een lijst van de menuopties en hun betekenis:

(fragmentatiedrem- | pel) dient voor de overdracht pel) van gefragmenteerde pakketten. _ Standaard staat dit op 2346 È RTS Threshold Deze instelling dient om de RTS-

waarde in te stellen. Standaard staat dit op 2347

De instelling bepaalt het inter- val voor de verzending van de Beacon. Standaard staat deze op 100

Deze instelling bepaalt het inter- val voor de verzending van het

DTIM Period DTIM-signaal. Standaard staat deze op 3. Deze instelling bepaalt de snel- Data Rate heïd van de gegevensover-

Beteke! Deze instelling bepaalt de snel-

N Data Rate heid van de gegevensover- dracht. Kanalbreite Instelling van de kanaalbreedte

De instelling bepaalt het type Preamble-signaal

Broadcast ESSID De instelling bepaalt of de ESSID al dan niet uitgezonden wordt.

WMM De instelling bepaalt of de WMM-functie al dan niet geacti- veerd is.

De instelling bepaalt het type CTS-signaal.

De instelling legt een waarde vast voor de regeling van het zendvermogen bij radiografi- sche systemen.

> _U kunt de led's op het apparaat uitschakelen. Scha- kel daarvoor het selectievak enable LED OFF mode

> Met de twee optie bepaalt u precies welke led's u

Als u aan MAC-adresfiltering wilt doen, kunt u in dit me-

Onder dit menupunt, kunt u het wachtwoord voor de webinterface instellen, het IP-adres configureren en de DHCP-functionaliteit instellen.

Onder dit menupunt kunt u een back-up maken van de menur-instellingen in één bestand, zodat u de instellin- gen niet helemaal opnieuw moet invoeren als het appa- raat opnieuw opstart.

Verder kunt u hier de firmware van de WLAN-repeater bijwerken en de fabrieksinstelling van het apparaat her- stellen.

Hebt u nog meer ondersteu-

Als u verdere ondersteuning nodig hebt, neemt u con-

tact met ons op. Gelieve de volgende informatie bij de

+ Welke externe apparaten zijn aangesloten?

+__ Tijdens welke bedieningsstap is het probleem opge- treden?

+ Welke stappen hebt u reeds ondernomen om het probleem op te lossen?

+ Geef ons uw klantnummer door als u dit al hebt.

86464 NL ALDI BE content RCI.indd 42 12032012 13:53:50

U kunt de levensduur van het apparaat verlengen met

de volgende maatregelen:

+__ Trek voor het reinigen altijd de netadapter en alle aansluitkabels los.

+ Gebruik geen oplosmiddelen, bijtende of gasvormi- ge schoonmaakmiddelen.

+ Reinig het apparaat met een zachte, pluisvrije doek.

Bewaar het verpakkingsmateriaal goed en gebruik er

geen ander om het apparaat te transporteren.

LET OP! In het apparaat zitten geen onderdelen die reini- ging of onderhoud behoeven.

es Uw apparaat bevindt zich in een verpakking ter bescherming tegen schade bij het trans- port. Verpakkingen zijn grondstoffen en kun- nen worden hergebruikt of teruggebracht in de grondstoffenkringloop.

Gooi het apparaat aan het einde van de le- vensduur in geen geval weg als gewoon huis- vuil! Informeer u bij uw gemeente hoe u het

apparaat op een milieubewuste en correcte EM ie kunt afvoeren.

Afmetingen (ca.) 102 x 25 x 110 mm (B x H x D) Totaalgewicht (ca.) 180 g

Bedrijfstemperatuur 5°C tot 35°C Luchtvochtigheid

tijdens het gebruik 5 % tot 65 %

Onder voorbehoud voor technische en visuele aanpassingen en drukfouten.

86464 NL ALDI BE content RCI.indd 45 12032012 13:53:50

Conformiteitsverklaring

Hiermee verklaart MEDION AG dat deze apparaten vol- doen aan de basisvoorwaarden en andere relevante voorschriften van richtlin 1999/5/EG.

Uw toestel voldoet aan de basiseisen en de relevante voorschriften van de EMC-richtliin 2004/108/EG en de laagspanningsrichtlin 2006/95/EG.

De complete conformiteitsverklaringen zijn te vinden op www.medion.com/conformity.

GPL - Lizenzinformatie

OPMERKING! Geachte klant, Om juridische redenen wordt hier de oor-

spronkelijke Engelse versie van de GPL-licentie weergegeven. Vertalingen in andere talen zijn niet geautoriseerd door de FSF (Free Software Foundation). Kennis nemen van de GPL-licentie is zonder belang voor het gebruik van het apparaat, maar dient om te voldoen aan de publicatie- verplichting bij gebruik van open source-soft- ware. Geïnteresseerden kunnen de broncode van de gebruik- te GPL downloaden via de volgende koppeling: http:// www.medion.com. Geef in het Download Center het be- treffende MD-nummer of MSN-nummer aan. Die num- mers zijn terug te vinden op het betreffende toestel. Als alternatief kunnen wij u ook kosteloos via de post een op- slagmedium toesturen met de broncode. Stuur hiervoor een e-mail naar opensource@medion.com of bel ons op het betaalnummer 0900 - 2352534 (0,15 EUR/Min)). Meer informatie over GPL/LGPL-licenties is terug te vin- den op www.gnu.org.

86464 GPL ALDI BE content RCI.indd 2

Gebruikt u a.u.b. het contactformulier op onze website www.medion.com/be onder , service“ en contact“.
