GEBRUIKSAANWIJZING BRIGGS & STRATTON 210800 BRIGGS & STRATTON

Algemene informatatie

Noteerten behoeve van verrangingsonderdelen of technische ondersteuning hieronder het automodel, het type en de codenummers, evenals de aanschafdatum. Zie voor de locatie van dieze nummers de pagina Kenmerken en bedieningsfuncties.

Aanschafdatum:

MM/DD/JJJJ

Motor model:

Model:

Type:

Code:

Motor Vermogenklassering Informatie

De bruto vermogenklassering voor individuele benzine motormodellen is gelabeld in overeenstemming met SAE (Society of Automotive Engineers) code J1940 (Vermogen Kleine Motoren & Procedure Koppelklassering) en het geclassificeerde vermogen is verkreten en gecorrigeerd in overeenstemming met SAE J1995 (Revisie 2002-05). Koppelwaarden zijn verkreten bij 3060 t/min., vermogenwaarden zijn verkreten bij 3600 t/min. Het werkelijk bruto motorvermögen zal lager zichen en worden beinloed door onder andere omgevingsbedrijfsomstandigheden en verschillen van motor tot motor. Vanwege de große verschieidenheid aan machines waarop moteren geplaatst zichen en de verschindenheid aan omgevingsaspecten met betrekking tot het gebruik van de machine, kan de benzinemotor möglichnest het opgegeven bruto vermogen leveren indien gebruikt in een bepaalde machine (werkelijk "beschikkaar" of netto vermogen). Dit verschil wordtveroorzaakt door allerlei factoiretozoals, maar NietBetterkt tot, accessoires (luchtfilter, uitlaat, laden, koelen, carburateur, brandstofpomp, enz.), beperkingen van de toepassing, bedrijfsomstandigheden (temperatuur, luchtvochtigheid, hoogte) en verschillen van motor tot motor. Vanwege beperkingen met betrekking tot fabricage en capacititeit, kan Briggs & Stratton een motor met een hogere vermogenklassering leveren om de motor van deze motorseries te verrangen.

Gebruiker veiligkeit

VEILIGHEID EN BEDIENINGSSYMBOLEN

Brand

Bewegende Delen

Olie

Giftige dampen

Snel

Langzaam

Stop

Explosion

Schok

Brandstof

Choke

Gevaarlijke
chemische stof

Aan Uit

Brandstofkraan

Terugslag

Draag Oogbescherming

Lees de
gebruiksaanwijzing

Heet Oppervlak

Bevriezing

Het veiligheid waarschuwingssymbol wird gebruikt om veiligheinsinformatie te identificen overGeVaren die kuren resulteren in personnijk letsel. Een signaalwoord (GEVAAR, WAARSCHUING, of VOORZICTIG) worden het waarschuwingssymbol gebruikt om de waarschijnlijkheid en de potentielle ernst van het letsel aan te Geven. Daarbij kan eenGeVarensymbol gebruikt worden om het soort gevaar aan te Geven.

GEVAAR duidt op een gevaar dat, indien nicht voorkomen, zal resulteren in de dood of ernstig letsel.

WAARSCHUWING duidt op een gevaar dat, indien nicht voorkomen, kan leiden tot de dood of ernstig letsel.

VOORZICHTIG duidt op een gevaar dat, indien nicht voorkomen, kan resulteren in Licht of minder ernstig letsel.

OPGEPAST duidt op een situatie die kan resulteren in schade aan het product.

WAARSCHUWING

Bepaalde componenten in dit product en zijn bijbehorende accessoires bevatten chemicalien waarvanbekend is dat ze kanker kannenveroorzaken, alsmede geboorteafwijkingen en schade aan de voortplantingsorganen. Was uw handen als u ze hebt aangeraakt.

WAARSCHUWING

De uitylaatgassen van dit product bevatten chemicaliien die in de Staat Californie befind staan kanker, geboorteafwijkingen of andere reproductive schade te kuren verroorzaken.

WAARSCHUWING

Briggs & Stratton keurt het gebruik Niet goed of autoriseert het gebruik van deze motor Niet voor toepassing op 3-wielige "Alle Terrein Voertuigen" (ATV's), motorfietsen, plezier/vrijetijds-go-karts, vliegtuigproducten of voertuigen die bedoeld zijn voor wedstromden. Het gebruik van deze motoren voor zulke toepassingen kan resulteren in beschadiging van eigendommen, ernstig letsel (inclusief verlamming) of zelfs de dood.

OPGEPAST: Deze motor is door Briggs & Stratton zonder olie verzonden. Zorg er voordat u de motor start voor dat olie worden bijnevuld volgens de instructies in deze handleiding. Wanner U de motor zonder olie start, za deze onherstelbaar beschadigen en dit zal nicht door garantie gedekt zich.

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brand ofexplosionekunnen ernstige brandwondenof de dood veroorzaken.

Bij het toevoegen van brandstof

Zet de motor uit en LAST deze tenminste 2 minuten afkoelen voordat de tankdop verwijderd worden.
Vul de brandstoftank buitenshuis of in een goed geventileerde omgeving.
- De brandstoffank Niet overvullen. Vul Niet tot boven de bodem van de brandstoffanknek om uitzetting van de benzine te compenseren.
- Houd benzine weg van vonden, open vlammen, waakvlammen, hitte en andere ontstekingsbronnen.
- Controller brandstofslangen, tank, dop en fittings regelmatig op barsten of lekken. Zonodig verrangen.
- Indien brandstof gemorst worden, wachten tot denen verdampt is voordat de motor gestart worden.

Bij het starten van de motor

Zorg ervoor dat bougie, uitlaat, tankdop en luchtfilter (indien de motor hiermee is uitgerust) op hun plaats zitten en stevig vast zitten.
Torn de motor Niet indien de bougie verwijderd is.
- Wanneer de motor "verzopen" is,plaats de choke (indien hiermee uitgerust) in de stand OPEN/"RUN"(=aan), beweeg de toerentalbediening (indien hiermee uitgerust) maar de "fast"(=volgas) positie en torn tot de motor start.

Bij het gebruik van de machine

• De motor of machine nicht kantelen tot een hoek die veroorzaakt dat benzine gemorst worden.
• De carburateur niets choken om de motor te stoppen.
• Start of gebruik de motor nooit met verwijderde luchtreiniger (indien de motor hiermee is uitgerust) of verwijderd luchtfilter (indien de motor hiermee is uitgerust).

Bij olie verversen

• Als u de olie aftaptuit de olievulbuis boven, dan moet de brandstoffank leeg zich, anders kan er brandstof uitlekken wat kan leiden tot brand en explosie.

Bij het transporteren van de machine

• Transporteren met LEGE brandstoftank of met de benzinekraan in de stand "OFF" (=uit).

Bij het opslaan van benzine of de machine met brandstof in de tank

• Opslaan uit de buurt van fornuizen, kachels, geisers of boilers of andere apparaten die een waakvlam bevatten of andere ontstekingsbronnen, odomat deze benzinedampen+kunden doen ontbranden.

• Indien sich aardgas of LPG lekkage in de buurt bevindt, de motor nicht starten.

• Gebruik geen onder druk staande startvloeistoffen,ondat de dampen brandhaar zich.

WAARSCHUWING

Motoren geven koolmonoxide af, een reukloos, kleurloos, gifgas.

Het inademen van koolmonoxide kan misselijkheid, flauwallen of dedood veroorzaken.

Start en gebruik de motor buiten.
- De motor nicht in een afgesloten ruimte starten of gebruiken, zichs nicht met open deuren of ramen.

WAARSCHUWING

Snel terugtrekken van het startkoord (terugslag) zal uw hand en arm sneller maar de motor toetrekken dan U kutn loslaten.

Gebroken botten, kneuzingen of verstuikingen können het resultaatশen.

• Trek bij het starten van de motor het startkoord langzaam uit tot er waarstand gevoeld worden en trek dan snel om terugslag te voorkomen.
• Verwijder alle externe machine/motorbelastingen voordat de motor gestart worden.
• Direct verbonden machinecomponenten zoals, maar Niet beperkt tot, messen, aandrijvingen, poelies, tandwielen enz.,要去en stevig bevestigd zich.

WAARSCHUWING

Handen, voeten,haar, kleren, of accessoires kunnen in aanraking komen met- en verstrikt raken in draaiende onderdelen.

Traumatische amputatie of ernstige verscheuring kan het resultaat zich.

• De machine gebruiken met afschermingen op hun plaats.
  Houd handen en voeten weg van draaiende delen.
• Bind langhaar op en verwijder sierraden.
• Draag geen loszittende kleding, hangende koorden of zaken die verstrikt können raken.

WAARSCHUWING

Draaiende motoren produceren把它。Motoronderdelen, vooral de uitlaat, worden uiterst heet.

Ernstige brandwonden können optreten bij contact.

Brandhaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.
• Verwijder opgehoopt vuil van het uitlaat- en cilindergebied.
• Conform articel 4442 van het wetboek in Californie is het verboden om deze motor te gebruiken of te bedieren in gebeden met bos, met struikgewas of in grassland zonder een voltenvanger - zoals geledefiniert in articel 4442 - in goede, werkende staat op het uitaatsysteme. De wegtveing in andere staten of landen kan soortgelijke verordeningen hebben. Neem contact op met de fabrikant, de wederverkoper of de dealer voor de aanschaf van een voltenvanger voor het uitaatsysteme dat op deze motor is geinstalleerd.

WAARSCHUWING

Per ongeluk vonden kan resulteren in brand of een elektrische schok. Per ongeluk starten kan resulteren in verwarring, traumatische amputatie, of verscheuring.

Brandgevaar

Voordat afstellingen of reparates worden UITgevoerd:

• Ontkoppel de bougiekabel en houd deze weg van de bougie.
• Ontkoppel de accu bij de negatieve aansluiting (alleen motoren met elekstrostart).
• Gebruik uitsluitend de juiste gereedschappen.
• Verander niets aan regulaureveren, verbindingsstangen of andere onderdelen om het motortoerental te verhogen.
• Vervangingsonderdelen voor de uitlaat要去en hetzelfde zijn en opdezelfdemanier geinstalleerd worden als de originele onderdelen.
• Sla Niet met een hamer of hard voorwerp gegen het vliegewiel.ovat het vliegewiel anders later uit elkaar kan vliegen tijdens bedrijf.

Bij het controlleren op vonden:

• Gebruik een goedgekeurde vontkfter.
• Controller niep op vonken met de bougie verwijderd.

Kenmerken en bedieningen

Vergelijk de afbeelding ① met uw motor om Uzelf vertrouwd te makeen met deplaats van de diverse kenmerken en bedieningen.

Model Type Code

A. Motoridentification
B. Bougie
C. Luchtfilter
D. Startkoordgreep (optie)
E. Peilstok
F. Olie aftapplug
G. Uitlaat Uitlaatafscherming (optie) Vokenvanger (optie)
H. Vingerbeschermer
I. Roterend Scherm
J. Olieffilter (optie)
K. Elektrische starter (optie)
L. Carburateur
M. Brandstofffilter (optie)
N. Brandstofpomp (optie)
O. Snelle olie aftap (optie)

Werking

Oliecapaciteit (zie het Specificaties hoofdstuk)

Olie Aanbevelingen

Wij raden voor de Beste prestaties het gebruik aan van Briggs & Stratton garantiegecertificatee ole. Andere hoge kwaliteit ole isaanvaardbaar wanneer deze geclassifiedeerd is "for service SF, SG, SH, SJ" of hoger. Gebruik geen speciale toeoveogingen.

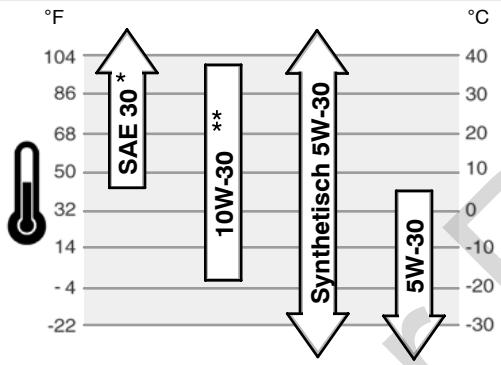

De buitentemperaturesn bepalen de juiste olieviscositeit voor de motor. Gebruik de kaart om de Beste viscositeit te bepalen voor het verwachte buitentemperatuurbereik.

• Wordt SAE 30 olie gebruikt bij temperaturen onder 4^ , dan leidt dat tot slecht starten.
  ** Het gebruik van 10W-30 bij temperaturen boven 27^ zal resulteren in hoger olieverbruik. Controller het oliepeil vaker.

Olie controlleren/bijvullen - Fig. ① ②

Voordat de olie bijgevuld of gecontroleerd worden

• Plaats de motor waterpas.
  Reinig rond de olievulopening.
• Verwijder de peilstok (A) en veeg deze af met een schone doeck (Fig. 2).
• Installer de peilstok en draai deze vast.
• Verwijder de peilstok en controllerer het oliepeil. Het moet tot de bovenkant van de "full" marking (B) op de peilstok zitten.
• Indien laag, langzaam olie bijvullen via de olievulopening van de motor (C). Niet overvullen. Wacht na het olie bijvullen een minuit en controlleren dan opniew het oliepeil.

Noot: Vul geen olie bij door de snelle olie aftap (O, Fig. 1) (indien hiermee uitgerust).

1. Breng de peilstok waar aan en draai hem vast.

Oliedruk

Indien de oliedruk te laag is, dan zael een drukschakelaar (indien hiermee uitgerust) de motor stoppen of een waarschuwing op de machine activeren. Stop wanneer dit optreedt de motor en controller het oleipeil met de peilstok.

Indien het oleieeil zich onder de "ADD" (=bijvullen) markings bevindt, voeg dan oliè bij tot deze de "FULL" marking bereikt Start de motor en controllerer op een juiste druk voordat de machineeer发展格局d.

Indien het oliègeil zich bevindtussen de markeringen "ADD" (=bijvullen) en "FULL" (=vol), de motor Niet starten. Raadpleeg een geautoriserde Briggs & Stratton Dealer om het probleem met de oledruk te verhelpen.

Brandstof Aanbevelingen

Brandstof要去 aan deze voorwaarden voldoen:

Schone, verse, loodvrije benzine.
- Een minimum octaangetal van 87/87 AKI (91 RON). Zie hieronder voor gebruik op groe hoogten.
- Benzine met tot 10% ethanol (gasohol) of tot 15% MTBE (methyl tertiary butyl ether), is acceptabel.

OPGEPAST: Gebruik geen Niet-goodgekeurde benzine zoals E85. Meng geen olie door de benzine of modifiere der motor Niet voor gebruik op alternatie brandstoffen. Dit za motorcomponenten beschaden en de motorgaratie ongeldig doeimenakn.

Meng om het brandstofsysteme gegen het vormen van gom te beschermen een brandstofstabilator door de brandstof. Zie Opslag. Alle brandstof is Niet hetzelfde. Wanner start- of prestatieproblemen optreden, verander dan van brandstoffleverancier of -merk. Deze motor isGCertificeerd om te werken op benzine. Het emissie beheersingsysteme van deze motor is EM (Engine Modifications)

Grote Hoogten

Bij hoogten boven 1500 meter is een minimum 85 octaan/85 AKI (89 RON) benzine acceptabel. Om te blijven voldoen aan emissievoerschriften, is een afstelling voor groote hoogten noodzakelijk. Gebruik zonder deze afstelling veroorzaakt slechtere prestaties, hoger brandstofverbruik en toegenomen emissies. Raadpleeg een geautoriserde Briggs & Stratton dealer voor informatie over afstelling voor groote hoogten.

Gebruik van de motor onder 750 meter met een große hoogten kit worden nicht aanbevolen.

Brandstof bijvullen - Fig. 3

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brand ofexplosionekunnen ernstige brandwondenof de doodveroorzaken.

Bij het toevoegen van brandstof

Zet de motor uit en LAST deze tenminste 2 minuten afkoelen voordat de tankdop verwijderd worden.
Vul de brandstoftank buitenshuis of in een goed geventileerde omgeving.
- De brandstoffank Niet overvullen. Vul Niet tot boven de bodem van de brandstoffanknek om uitzetting van de benzine te compenseren.
- Houd benzine weg van vonden, open vlammen, waakvlammen, ditte en andere ontstekingsbronnen.
- Controller brandstofslangen, tank, dop en fittings regelmatig op barsten of lekken. Zonodig verrangen.
- Indien brandstof gemorst worden, wachten tot denen verdampt is voordat de motor gestart worden.

1. Reinig het gebied rond de tankdop. Verwijder de tankdop (A). (Fig. 3).
2. Vul de brandstoffank (B) met benzine. Vul Niet tot boven de bodem van de brandstoffanknek om uitzetting van de benzine te compenseren (C).
3. Installer de tankdop wee.

De Motor Starten - Fig. 4

WAARSCHUWING

Snel terugtrekken van het startkoord (terugslag) zal uw hand en arm sneller maar de motor toetrekken dan U kutn loslaten.

Gebroken botten, kneuzingen of verstuikingen können het resultaatশen.

• Trek bij het starten van de motor het startkoord langzaam uit tot er waarstand gevoeld worden en trek dan snel om terugslag te voorkomen.

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaarenexplosief. Brand ofexplosionekunnen ernstigebrandwondenof dedoodveroorzaken.

Bij het starten van de motor

Zorg ervoor dat bougie, uitaat, tankdop en luchtfilter (indien de motor hiermee is uitgerust) op hun plaats zitten en stevig vast zitten.
Torn de motor Niet indien de bougie verwijderd is.
- Wanneer de motor "verzopen" is, plaats de choke (indien hiermee uitgerust) in de stand OPEN/"RUN"(=aan), beweeg de torentalbediening (indien hiermee uitgerust) maar de "fast" (=volgas) positie en torn tot de motor start.

WAARSCHUWING

Motoren gegen koolmonoxide af, een reukloos, kleurloos, gifgas.
Het inademen van koolmonoxide kan misselijkheid, flauwvallen of de dood veroorzaken.

Start en gebruik de motor buiten.
- De motor nicht in een afgesloten ruimte starten of gebruiken, zichs nicht met open deuren of ramen.

OPGEPAST: Deze motor is door Briggs & Stratton zonder oie verzonden. Zorg er voordat U de motor start voor dat olie volgens de instructies in deze handleiding worden bijgewuld. Wanner U de motor zonder oie start, za deze onherstelbaar beschadigen en dit zal nicht door garantie gedekt zijn.

Noot: Sommige motoren en apparaten haben afstandsbediening. Kijk in de betreffende handleiding voor de locatie en de bediening van de afstandsbediening.

1. Controller het oliepeil. Zie het Olie controleren/toevoegen hoofdstuk.

2. Zorg ervoor dat de aandrijvingbedieningen van de machine, indien hiermee uitgerust, ontkoppeld zich.

3. Draai de brandstofkraan (A), indien hiermee uitgerust open (Fig. 4).

4. Beweeg de snelheidsbediening (B) maar de volgas positie. Gebruik de motor in de volgas positie.

5. Beweeg de chokebediening (C), of de gecombineerde choke/snelheidshefboom,
   haar de choke positie. Noot: Over het algemeen hoeft u de choke Niet te gebruiken bij het herstarten va een warme motor.
6. Repeteerstarter: Draai de startsleutel D maar de stand "run" (=aan).
7. Repeteerstarter: Houd de startkoordgreep stevig vast (E). Trek de startkoordgreep langzaam UIT tot er onderstand gevoeld worden, trek dan snel. Noot: Als de motor na herhaalde pogingen Niet start, ga dan maar BRIGGSandSTRATTON.COM of raadpleeg de importeur1-800-233-3723.

WAARSCHUWING: Snel terugtrekken van het startkoord (terugslag)

zal uw hand en arm sneleraar de motor trekken dan U knot loslaten. Gebroken botten, kneuzingen of verstuikingen kunnen het gevolg zich. Trek bij het starten van de motor het startkoord langzaam uit tot er watstand gevoeld worden en trek dan spelom terugslag te voorkomen.

1. Elektrostart: Draai de startsleutel (D)aar de stand "ON" (=aan)/"start". Raadpleeg de handleiding van de machine voor de locatie en werkking van het startslot.
   Noot: Als de motor na herhaalde pogingen Niet start, ga dan maar BRIGGSandSTRATTON.COM of raadpleeg de importeur1-800-233-3723.
   OPGEPAST: Start om de levensduur van de startmotor te verlengen steeds kortstondig (vijf seconden maximaal). Wacht een minuitussen twee startupingen.
2. Beweeg wanner de motor opwarmt de chokebediening (C) maar de "run" (=aan) | positie.

De motor stoppen - Fig. 4

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brand ofexplosionekunnen ernstigebrandwondenof de doodveroorzaken.

• De carburateur nicht choken om de motor te stoppen.

• Draai, met de snelheidsbediening in de stand "FAST" (=volgas) het contactslot (D) maar de "OFF" (=uit) positie (Fig. 4).

• Draai nadat de motor stopt de brandstofkraan (A), indien hiermee uitgerust, dicht

Onderhoud

Gebruik uitsluitend originele onderden. Andere onderden können möglichn nicht zo goed presteren, schade aan de machine veroorzaken of resulteden in persoonlijk letsel. Ook kan het gebruik van andere onderden uw garantie ongeldig doen makesen.

Wij adviseren dat U voor al het onderhoud en alle service aan de motor en de motoronderdelen een geauthoriserde Briggs & Stratton dealer raadpleegt.

OPGEPAST: Alle componenten die zich gebrukt om deze motor te bouwen要去 op hunplaats blijven voor een juiste werking.

Emissie Behearsing

Onderhoud, verranging of reparatie van emissiebeheersing voorzieningen en systemen+knen uitgevoerd worden door elkere reparatie-inrichting of-individu voor "non-road" motoren. Echter, voor het verkrijgen van Gratis emissiebeheersing service moet het werk worden uitgevoerd door een door de fabrik geautoriserde dealer. Zie de Emissies Garantie.

WAARSCHUWING

Per ongeluk vonden kan resulteren in brand of een elektrische schok. Per ongeluk starten kan resulteren in verwarring, traumatische amputatie, of verscheuring.

Brandgevaar

Voordat afstellenen of reparacies worden uitgevoerd:

• Ontkoppel de bougiekabel en houd deze weg van de bougie.
• Ontkoppel de accu bij de negativie aansluiting (alleen motoren met elekrostart).
• Gebruik uitsluitend de juiste gereedschappen.
• Verander niets aan regulaeurveren, verbindingsstangen of andere onderdelen om het motortoerental te verhogen.
• Vervangingsonderdelen voor de uitlaat要去en hetzelfde zijn en opdezelfdemanier geinstalleerd worden als de originele onderdelen.
• Sla Niet met een hamer of hard voorwerp gegen het vliegewiel.ovat het vliegewiel anders later uit elkaar kan vliegen tijdens bedrijf.

Bij het controeren op vonden:

• Gebruik een goedgekeurde vonkTester.
• Controller nieop vonken met de bougie verwijderd.

Onderhoudskaart

Eerste 5 uu

Olie verversen

ledere 8 uur of dagelijks

Motoroliepeil controlleren
Reinigen rond uitlauf an bediingen
Reinig de vingerbeschermer (indien hiermee uitgerust)

ledere 25 uur of jaarlijks

Luchtfilter reinigen *
- Voorfilter reinigen *

ledere 50 uur of jaarlijks

Motorolie verversen
- Oliefilter verrangen (indien aanwezig)
- Uitlaat en vonkenvanger controlleren

Jaarliks

Luchtfilter verrangen
Voorfilter verrangen
Bougie cervangen
Luchtkoelsysteme reinigen *
Brandstofffilter verrangen
Klepseling controlleren

• Vaker reinigen onder stoffige omstandigheden of wanner zich veel zwevend vuil in de omgeving befindt.
  ** Niet nodig tenzij zich prestatieproblemen van de motor voordoen.

Voer nooit astfallingen aan de carburateur uit. De carburateur was op de fabriek afgesteld om efficient te werkden onder de meeste omstandigheden. Als darüberastellingoodzakelijk is, raadpleeg dan een erkende Briggs & Stratton dealer voor service.
OPGEPAST: De fabrikant van de machine waarop deze motor is geinstalleerd specifieert het maximum toenental waarop de motor gebruikt za worden. Overtref dit toenental Niet.

De bougie verrangen - Fig.

Controleer de elektradeafstand (A, Fig. 5) met een draadvoeler (B). Verstel zonodig de opening. Installer de bougie en draai deze vast met het anbevolen aanhaalkoppel. Zie voor afstelling van de opening of het aanhaalkoppel het Specificaties hoofdstuk.
Noot: In sommige gebieden schrijvenplaatselijke wetten het gebruik voor van een onderstandsbougie om ontstekingsignalen te onderdrukken. Indien deze motor origineel was uitgerust met een onderstandsbougie, gebruik dan voor verranging hetzelfde type bougie.

WAARSCHUWING

Draaiende motoren produceren hitte. Motoronderdelen, vooral de uitlaat, worden uiterst heet.

Ernstige brandwonden können optreten bij contact.

Brandhaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.

• Verwijder opgehoopt vuil van het uitlaat- en cilindergebied.

• Conform artikel 4442 van het wetboek in Californie is het verboden om deze motor te gelebruiken of te bedieren in gebeden met bos, met struikgewas of in grassland zonder een vonkenvanger - Zoals gedefiniert in artikel 4442 - in goede, werkende staat op het uitaatsysteme. De wete经营活动 in andere staten of landen kan soortgelijke verordenen hebben. Neem contact op met de fabrikant, de wedederverkoper of de dealer voor de aanschaf van een vonkenvanger voor het uitaatsysteme dat op这家伙 is geinstalleerd.

Inspecteer de uitlaat (A, Fig. 6) op barsten, corrosie of andere beschadiging. Verwijder de vondenvanger (B), indien hiermee uitergerust en inspecteer deze op beschadiging of koolverstopping. Zorg er, als verwangning nodig is, voor dat uitsluitend originele onderdelen gezruikt worden.

WAARSCHUWING: Vervangingsonderdelen要去en origineel zijn en hetelfde manier gemonteerd worden als de oorspronkelijke onderdelen, anders und optreden.

De olie verrangen - Fig. 7 8 9 10

Gebruekte olie is gevaarlijk afval en moet op de juiste manier weggeogood worden. Niet met huishoudelijk afval weglooien. Raadpleeg de plaatselijke instanties, het servicecentrum de de dealer voor veilige manieren omweg te gooool/te recyclen.

Olie verwijderen

1. Ontkoppel, met de motor uit maar nog steeds warm, de bougiekabel (A) en houd deze weg van de bougie (Fig. 7).
2. Verwijder de peilstok (D).

Standaard olie aftapplug

1. Verwijder de olie aftapplug (B, Fig. 8). Tap de olie af in een goedgekeurde opvangbak. Noot: Elke olie aftapplug die getoond is kan in de motor gemonteerd zich.

1. Installer nadat de olie is afgetapt de olie aftapplug en draai deze vast.

Optionele snelle olie aftap

1. Ontkoppel de olie aftapslang (G, Fig. 9) van de zijkant van de motor.
2. Draai en verwijder de olie aftapdop (H). Laat de snelle olie aftap voorzichtig (I) in een goedgekeurde container zakken (J).
3. Installeer nadat de olie is afgetapt de olie aftapdop. Bevestig de olie aftapslang aan de zijkant van de motor.

Oliefilter verrangen (indien hiermee uitgerust)

Sommige modellen zijn uitgerust met een olieffilter. Zie voor verwangingsintervallen de Onderhoud kaart.

1. Tap de olie uit de motor af. Zie de Olie Verwijderen sectie.
2. Verwijder de oliefilter (C) en gooi.Deze op de juiste manier weg.Zie Fig.10.
3. Smeer, voordat U de neue oliefilter installeert, de filterpakking in met verse, schone olie.

4. Installer de oliefilter met de hand tot de pakking de oliefilteradapter raakt, draai de oliefilter dan nog 1/2 tot 3/4 slag vast.

5. Vul olie bij. Zie de Olie bijvullen sectie.

6. Start de motor en LAST deze draaien. Controller terwijl de motor opwarmt op olielekkages.
7. Zet de motor uit en controllerer het oliepeil. Het moet tot de bovenkant van de "full" marking (F) op de peilstok zitten (Afbeelding 7).

Olie bijvullen

• Plaats de motor waterpas.
  Reinig rond de olievulopening.
• Raadpleeg het hoofdstuk Specificaties voor de oliecapaciteit.
• Verwijder de peilstok (D) en veeg deze af met een schone doeck (Fig. 7).
• Giet de olie langzaam in de olievulopening van de motor (E). Niet overvullen. Wacht na het olie bijvullen een minut en controlleren dan het oliepeil. Noot: Vul geen olie bij via de snelle olie aftap (I) (indien hiermee uitergerust).

• Breng de peilstok weean en draai hem vast.

• Verwijder de peilstok en controllerer het oliepeil. Het moet tot de bovenkant van de "full" marking (F) op de peilstok zitten.

• Breng de peilstok weean en draai hem vast.

De luchtfilter onderhoden - Fig. ⑪

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brand ofexplosionekunnen ernstigebrandwondenof dedoodveroorzaken.

• Start of gebruik de motor nooit met verwijderde luchtfilter.

OPGEPAST: Gebruik geen perslucht of oplosmiddelen om de luchtfilter te reinigen.
Perslucht kan de filter beschadigen en oplosmiddelen zullen de filter oplossen.
Het luchtfiltersysteme gebruikt een plat of ovaal patron. Sommige modellen zijn ook uiterust met een voorfilter dat uitgewassen en hergebrukt kan worden.

Plat luchtfilter

1. Trek het dekselhendel omhoog (A, Fig. 11). Draai het dekselhendel maar de motor en verwijder dan het deksel (B).
2. Verwijder voorfilter (C), indien hiermee uitgerust, en filter (D).
3. Tik om vuil los te makeen voorzichtig gegen een hard oppervlak. Wanner de filter erg vuil is, verrang deze dan door een neue filter.
4. Was de Voorfilter in een vloeibaar oplosmiddel en water. Laat deze dan grondig drogen. De voorfilter Niet inoliën.
5. Assembleer de droge voorfilter en de filter in de motorbasis (E).
6. Lijn de nokken (F) op het dekseluit met de sleuven (G) in de koelluchtkap. Draai het dekselhendel terug en druk deze waar beneden om op+zijn plaats te klikken.

Brandstofffilter verrangen - Fig. 12

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brand ofexplosionkunnen ernstige brandwondenof de doodveroorzaken.

• Houd benzine weg van vonden, open vlammen, waakvlammen, hitte en andere ontstekingsbronnen.
• Controller brandstofslangen, tank, dop en nippels regelmatig op barsten of lekkages. Zonodig verrangen.
• Voordat u de brandstofffilter verwangent dient U eerst de brandstoffank af te tappen of de brandstoffkraan zich te draaien.
• Vervangingsonderdelen voor de uitlaat要去en hetzelfde zijn en opdezelfdemanier geinstalleerd worden als de originele onderdelen.

• Indien brandstof gemorst worden, wachten tot denen verdampt is voordat de motor gestart worden.

• Voordat U de brandstofffilter verrangt (A, Fig. 12), indien hiermee uitgerust, eerst de brandstoffank aftappen de brandstoffkraan zichtdraaien. Anders kan er brandstof lekker en brande of explosie voorzaken.

• Druk de lipjes (B) op de klemmen (C) samen met een tang en schuif de klemmen daarna weg van de brandstofffilter. Trek de brandstoffleidingen (D) draaiend van de brandstofffilter af.
• Controller de brandstoffleidingen en -aansluitingen regelmatig op scheurtjes of lekkage. Zonodig verrangen.
• Vervang de brandstofffilter door een origineel (OEM) verrangingsfilter
• Zet de brandstoffleidingen vast met de klemmen zoals op de afbeelding te zien is.

Luchtkoelingsystem reinigen - Fig. 13

WAARSCHUWING

Draaiende motoren producen hitte. Motoronderdelen, vooral de uitlaat, worden uiterst heet.
Ernstige brandwonden konnen optreten bij contact.
Brandhaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitylaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.
• Verwijder opgehoopt vuil van het uitaat- en cilindergebied.

OPGEPAST: Gebruik geen water om de motor te reinigen. Water kan het brandstofsysteme verontreinigen. Gebruik een borstel en droge doek om de motor te reinigen.

Dit is een luchtgekoelde motor. Vuil kan de luchtstroom belemmeren en veroorzaken dat de motor oververhit raakt, wat resulteert in slechte prestaties en verminderde levensduur van de motor.

Gebruik een borstel of droge doeck om vuil van vingerbeschermer/roterend scherm (A) te verwijderen. Houd verbindingen, veren en bedieningen (B) schoon. Houd het gebied rond en darüber de uitlaat (C) vrij van brandhaar vuil (Fig. 13).

Opslag

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brand ofexplosionekunnen ernstige brandwondenof de doodveroorzaken.

Bij het opslaan van benzine of de machine met brandstof in de tank

• Opslaan uit de buurt van fornuizen, kachels, geisers of boilers of andere apparaten die een waakvlam bevatten of andere ontstekingsbronnen, odomat deze benzinedampen+kunnendoenontbranden.

Brandstofsystem

Brandstof kan verouderen indien deze langer worden bewaard dan 30alen. Verouderde brandstof veroorzaakte dat zich zuur- en gomafzettingen vormen in het brandstofsysteme en op essentie carburateudelen. Gebruik om de brandstof vers te houden Briggs & Stratton FRESH START® brandstofstabilisator, verwrijgbaar als vloeibare toevoeging of een geconcentreerde druppelpatroon.

De brandstof hoeft nicht afgetapt te worden indien een brandstofstabilisator volgens de instructies is toegevoegd. Laat de motor 2 minutes draaien om de stabilisator door het brandstofsysteme teLATEN circuleren.De motor en brandstof kunnen dan tot 24 maanden worden opgeslagen.

Wanner de benzine in de motor Niet is behandeld met een brandstof stabilisator, dan要去这点 afgetapt worden in een geschikte container. Laat de motor draaien tot deze stopt door brandstoffgebrek. Het gebruik van een brandstof stabilisator in de jerrycan worden aanbevolen om versheid te verzekeren.

Motorolie

Ververs, verwijl de motor nog warm is, de motorolie. Zie de De olie verrangen sectie.

Storingzoeken

Hulp nodig? Ga waar BRIGGSandSTRATTON.COM of raadpleeg de website van de importeur 1-800-233-3723.

Specificities

Model	210000
Cylinderinhoud	344 cc.
Boring	87,30 mm.
Slag	57,51 mm.
Oliecapaciteit -zonder filter	1,24 - 1,30 L.
Oliecapaciteit -met filter	1,36 - 1,40 L.

Model	310000
Cylinderinhoud	501 cc.
Boring	90,49 mm.
Slag	77,77 mm.
Oliecapaciteit -zonder filter	1,24 - 1,30 L.
Oliecapaciteit -met filter	1,36 - 1,40 L.

Onderhoud specificities *

Model	210000, 310000
Bougie elektrodeafstand	0,76 mm.
Bougie aanhaalkoppel	20 Nm.
Ontstekingsspoel luchtspleet	0,25 - 0,36 mm.
Inlaatklepseling	0,08 - 0,13 mm.
Uitlaatklepseling	0,13 - 0,18 mm.

• Het motorvermögen zal afnemen met 3,5% voor elke 300 meter boven zeiniveau en 1% voorijdere 5,6° C boven 25° C. De motor zal bevredigend functioneren onder een hoek tot 15^ . Raadpleeg de gebruiksaanwijzing van de machine voor maximum verige togetestane hellingshoeken.

Algemene service onderdelen

Service onderdeel	Onderdeelnummer
Model: 210000
Luchtfilter, plat	698413, 5079
Luchtfilter voorfilter, plat	697292, 5079
Olie - SAE 30 (0,6 L.)	100005
Olie - SAE 30 (1,4 L.)	100028
Oliefilter	492932, 5049
Brandstoffevoeging	5041, 5058
Brandstofffilter - motor zonder brandstofpomp	394358, 5098
Brandstofffilter - motor met brandstofpomp	691035, 5065
Weerstandsbougie	491055
"Long life platinum" bougie	5066
Bougiesleutel	89838, 5023
Vonkster	19368
Model: 310000
Luchtfilter, plat	698083, 5077
Luchtfilter voorfilter, plat	697015, 5077
Luchtfilter, plat uitwasbaar	697153, 5078
Olie - SAE 30 (0,6 L.)	100005
Olie - SAE 30 (1,4 L.)	100028
Oliefilter	492932, 5049
Brandstoffevoeging	5041, 5058
Brandstofffilter - motor zonder brandstofpomp	394358, 5098
Brandstofffilter - motor met brandstofpomp	691035, 5065
Weerstandsbougie	491055
"Long life platinum" bougie	5056
Bougiesleutel	89838, 5023
Vonkster	19368

Wij adviseren dat U voor al het onderhoud en alle service aan de motor en de motoronderden een geaurotiserande Briggs & Stratton servicedealer raadpleegt. Gebruik utsluitend originele Briggs & Stratton onderdelen.

GARANTIEBEPALINGEN

De Briggs & Stratton Corporation zal elk onderdeel Gratis reparen of verrangen dat een defect vertoont in materiala of bewerking of beide. Transportkosten voor onderden die zichin ingezonden voor reparatie of verrangng onder deze garantie komen ten laste van de koper. Deze garantie is geldig voor- en onderhavig aan de onderstaande periodes en voorwaarden. Raadpleeg voor garantieservice de dichtstbijzijnde Geautoriseerde Service Dealer in once "dealer locater map" op BRIGGSandSTRATTON.COM, of kijk in de 'Gouden Gids'.

Er is geen andere expliciete garantie. Impliciete garanties als verkoopbaarheid en geschiktheid voor een bepaald doel zich beperkt tot eenaar vanaf aankoop, of tot mate die door de wet is toegestaan. Alle impliciete garanties zijn uitgesloten. Aansprakelijkheid voor incidente of gevolgschades zich uitgeslooten voor zover die uitsluiting wettelijk is toegestaan. Sommige rechtsgebieden staan geen beperking toe met betrekking tot de lengte van impliciete garantie, en sommige rechtsgebieden staan geen beperking toe met betrekking tot gevolgschades, dus de bovenvermelde beperkingen können möglichniet nop U van toepassing zich. Deze garantie geeft U bepaalde specifieke wettelijkrechten en U kunt möglichn andere rechten hebben die van rechtsgebied tot rechtsgebied varieren.

STANDAARD GARANTIEVOORWAARDEN*

Merk/Producttype	Particulier gebruik	Commercial gebruik
VanguardTM	2aar	2aar
Extended Life SeriesTM; I/C®; IntekTM I/C®; IntekTM Pro; Professional SeriesTM met Dura-BoreTM gietijzeren mof; 850 SeriesTM met Dura-BoreTM gietijzeren mof; Snow Series MAXTM met Dura-BoreTM gietijzeren mof	2aar	1aar
Alle andere Briggs & Stratton motoren	2aar	90 Tage

• Dit zijn once standard garantievooraarden. Soms kan erchalter aanvullende garantiedekking zich die nog nicht was bepaald ten tjnde van deze publicatie. Ga voor een lijst van de op dit moment geldende garantievooraarden voor uw motor maar BRIGGSandSTRATTON.COM of neem contact op met uw erkende Briggs & Stratton servicedealer.
  Motoren die worden gebruikt op "Standby" generatoren voor particuliere woningen worden uitsluitend onder particulier gebruik gegarandeerd. Deze garantie geldt nicht voor toepassenen die primair worden gebruikt ter verrang van het utiliseitsnet. Motoren die worden gebruikt voor wedstrijdracen of op commercie of huurcircuits zijn uitgesloten van garantie.

De garantieperiode begint op de dag van aankoop van de eerste detailhandelconsument of commercie eindgebruiker en gaat door voor de tidsperiode in bovenstaande tabel. "Particulier gebruik betekent personlijk huishoudelijk gebruik door een detailhandelconsument. "Commercialeigbruk" betekent elk ander gebruik, inclusief inkomen verschaffend gebruik of verhuurdoelende. Als een motor eenmaal commercieel gebruikt is, dan za deze daarna voor deze garantie als commercieel gebruikt worden beschouwd.

Er is geen garantieregistratie nodig om garantie te verkrijgen op Briggs & Stratton producten. Bewaar uw aankoopnota. Indien u geen bewijs van de eerste aankoopdatum Aunt overleggen op het moment dat om garantieservice verzocht worden, dan za de fabricagedatum van het product gebruikt worden om de garantiperiode te bepalen.

Over uw garantie

Briggs & Stratton voert de reparatie onder garantie graag voor u uit en verontschuldigt zich bij voorbaat voor het ongemak. Reparations onder garantie mogen worden uitgevoerd door elkge autoriseerde Service Dealer. De meeste garantiereparations worden zo afgehandeld; soms zijn verzoeken om garantieECHT hier net gerechtvaardigd.

Indien een klant het Niet eens is met de beslissing van de Service Dealer, zal een onderzoek worden uitgevoerd om te bepalen of garantie van toepassing is. Vraag de Service Dealer om alle ondersteunende feiten aan de fabrik of diens vertegenwoordigende importeur te sturen voor onderzoek. Als de Importeur of de Fabrik besluit dat de claim gerechtvaardig is, zal de klant volledig vergood worden voor die onderden die defect zich. Om misverstanden, die kuren optredenCUSSEN de klant en de Dealer, te voorkomen, zich hieronder sommige oorzaken van motorstoring afgedrukt die de garantie Niet dekt.

Normale slijtage: Net als alle andere mechanische apparaten haben motoren periodiek onderhoud nodig en要去en bepaalde onderdelen om de zoveelijd worden onderhoden ofervangen om goed te presteren. De garantie is Niet van toepassing als de motorschade het gevolg is van verkeerd gebruik, gebrek aan routineonderhoud, verzending, verkeerde behandeling of opslag of onjuiste installmentie. Ook verwalt hetrecht op garantie als het serienummer van de motor is verwijderd of als er iota's aan de motor is gewijzigd of aangepast.

Verkeerd onderhoud: De levensduur van een motor is afhankelijk van de omstandigheden waaronder hij worden gebruikt en de mate van zorg voor de motor. Bepaalde toepassingen, zoals grondfrezen, vuiwwaterpompen of cirkelmaaiers要去en vaak werkden onder stoffige en vuile omstandigheden, die{kunnen leiden tot wat lijkt op voortijdige slijtage.Zulke slijtage, indien veroorzaakt door vuil, stof, bougiereinigergrit of anderschurend materiaal dat de motor is binnengedrongen door verkeerd onderhoud, wordt nicht door garantie gedekt.

Deze garantie dektuitsluitend aan de motor gerelateerde defecte materialen en/of bewerkingen, en Niet verranging of vergoeding van de machine waarop de motor gemonteerd kan zich. Noch strekt de garantie zich uit tot reparaties die nodig zich door:

1 Problemenveroorzaakt door onderdelen die geen originele Briggs & Stratton onderdelen zich.
2 Bedieningsonderdelen of -installaties waardoor de motor Niet start, die slechte motorprestaties verroorzaken of de levensduur van de motor bekoten. (Neem contact op met de machinefabrikant.)

3 Lekkende carburateurs, verstopte brandstoffbuizen, vastklevende kleppen, of andere schade die worden verroorzaakt door verwulde of verschraalde brandstof.
4 Onderdelen diearendigelopenofkapotzijnegaanomdatenmotorwergrukt met onvoldoende ofveruilde smeerolie,ofeenverkeerdtype smeerolie(controler het oliepeil en vulhonzodigbimetdeaanbevolentintervallen).OIL GARD kan möglichenkenaandaiende motorniet uitschakelen.Motoschade kan optreden wanneer de olie nicht correct op peil gehoudenwordt.
5 Reparatie of afstelling van bijbehorende onderdelen en samenstellen zoals koppelingen, aandrijvingen, afstandbedieningen enz. die geen Briggs & Stratton-fabriccaaat zich.
6 Schade of slijtage die veroorzaakt is door het binnendringen van vuil doordat de luchtfilter verkeerd is onderhoden of weer gemonteerd, of wonneer een nicht-origineel luchtfilterelement of -patron wordt gebruikt. Reinig en/of verrang de filter als aangegeven in de gebruksaanwijzing.
7 Onderdelen die beschadigd zijn door overtoeren draaien of oververhitting veroorzaakt door gras, vuil of verontreinigung dat de koelvinnen afdicht of het vliegwielgebied verstopt, of schade die wordt veroorzaakt door het gebruik van de motor in een afgesloten ruimte zonder voldoende ventilatie. Reinig de motor en verwijder het vuil conform de intervallen die zich aangegeven in de gebruiksaanwijzing.
8 Motor- of machineonderdelen die kapot+zijn gegaan door overmatig trillen als gevolg van te losse motorbevestiging,losse mairmessen,niet uitbalanceerde messen of losse of Niet uitbalanceerde waiers,verkeerde bevestiging van de machine aan de motorkrukas, overtoeren draaien of ander verkeerd gebruik als de motor in bedrijf is.
9 Een kromme of kapotte krukas als gevolg van het raken van een hard voorwerp door het maaimes van een motormaaier, of als gevolg van een te strak gespannen V-snaar.
10 Normaal onderhoud of afstelling van de motor.
11 Defect raken van de motor of een motoronderdeel, zoals verbrandingskamer, kleppen, klepzetels, klepgeleiders, of verbrande startmotorwikelingen,veroorzaakt door het gebruik van alternatieve brandstoffen, zoals LPG, aardgas, veranderde benzines, etc.

Garantieservice is uitsluitend beschikbaar via Service Dealers die zijn geauthorisered door Briggs & Stratton Corporation. U vindt uw dichtst bijzijnde Geauthoriserde Service Dealer in unsere "dealer locator" kaart op www.BRIGGSsandSTRATTON.com of kijk in de 'Gouden Gids'.
