GEBRUIKSAANWIJZING BRIGGS & STRATTON 9B900 BRIGGS & STRATTON

Algemene informatatie

Noteerten behoeve van verrangingsonderdelen of technische ondersteuning hieronder het automodel, het type en de codenummers, evenals de aanschafdatum. Zie voor de locatie van dieze nummers de pagina Kenmerken en bedieningsfuncties.

Aanschafdatum:

MM/DD/JJJJ

Motor model:

Model:

Type:

Code:

Motor Vermogenklassering Informatie

De bruto vermogenklassering voor individuele benzine motormodellen is gelabeld in overeenstemming met SAE (Society of Automotive Engineers) code J1940 (Vermogen Kleine Motoren & Procedure Koppelklassering) en het geclassificeerde vermogen is verkreten en gecorrigeerd in overeenstemming met SAE J1995 (Revisie 2002-05). Koppelwaarden zijn verkreten bij 3060 t/min., vermogenwaarden zijn verkreten bij 3600 t/min. Het werkelijk bruto motorvermögen zal lager zichen en worden beinloed door onder andere omgevingsbedrijfsomstandigheden en verschillen van motor tot motor. Vanwege de große verschierenheid aan machines waarop moteren geplaatst zichen en de verschierenheid aan omgevingsaspecten met betrekking tot het gebruik van de machine, kan de benzinemotor mogelijk Niet het opgegeven bruto vermogen leveren indien gebruikt in een bepaalde machine (werkelijk "beschikkaar" of netto vermogen). Dit verschil worden vorooraakt door allerlei factoiretozoals, maar niel要比krkt tot, accessoires (luchtfilter, uitlaat, laden, koelen, carburateur, brandstofpomp, enz.), beperkingen van de toepassing, bedrijfsomstandigheden (temperatuur, luchtvochtigheid, hoogte) en verschillen van motor tot motor. Vanwege beperkingen met betrekking tot fabricage en capacititeit, kan Briggs & Stratton een motor met een hogere vermogenklassering leveren om de motor van deze motorseries te verrangen.

Gebruiker veiligkeit

VEILIGHEID EN BEDIENINGSSYMBOLEN

Brand

Bewegende Delen

Olie

Giftige dampen

Snel

Langzaam

Stop

Explosion

Schok

Brandstof

Choke

Gevaarlijke
chemische stof

Aan Uit

Brandstofkraan

Terugslag

Draag Oogbescherming

Lees de
gebruiksaanwijzing

Heet Oppervlak

Bevriezing

Het veiligheid waarschuwingssymbol wird gebruikt om veiligheinsinformatie te identificen overGeVaren die kuren resulteren in personnijk letsel. Een signaalwoord (GEVAAR, WAARSCHUING, of VOORZICTIG) worden het waarschuwingssymbol gebruikt om de waarschijnlijkheid en de potentielle ernst van het letsel aan te Geven. Daarbij kan eenGeVarensymbol gebruikt worden om het soort gevaar aan te Geven.

GEVAAR duidt op een gevaar dat, indien nicht voorkomen, zal resulteren in de dood of ernstig letsel.

WAARSCHUWING duidt op een gevaar dat, indien nicht voorkomen, kan leiden tot de dood of ernstig letsel.

VOORZICHTIG duidt op een gevaar dat, indien nicht voorkomen, kan resulteren in Licht of minder ernstig letsel.

OPGEPAST duidt op een situatie die kan resulteren in schade aan het product.

WAARSCHUWING

Bepaalde componenten in dit product en zijn bijbehorende accessoires bevatten chemicalien waarvanbekend is dat ze kanker kannenveroorzaken, alsmede geboorteafwijkingen en schade aan de voortplantingsorganen. Was uw handen als u ze hebt aangeraakt.

WAARSCHUWING

De uitylaatgassen van dit product bevatten chemicaliien die in de Staat Californie befind staan kanker, geboorteafwijkingen of andere reproductive schade te kuren verroorzaken.

WAARSCHUWING

Briggs & Stratton keurt het gebruik Niet goed of autoriseert het gebruik van deze motor Niet voor toepassing op 3-wielige "Alle Terrein Voertuigen" (ATV's), motorfietsen, plezier/vrijetijds-go-karts, vliegtuigproducten of voertuigen die bedoeld zijn voor wedstromden. Het gebruik van deze motoren voor zulke toepassingen kan resulteren in beschadiging van eigendommen, ernstig letsel (inclusief verlamming) of zelfs de dood.

OPGEPAST: Deze motor is door Briggs & Stratton zonder olie verzonden. Zorg er voordat u de motor start voor dat olie worden bijnevuld volgens de instructies in deze handleiding. Wanner U de motor zonder olie start, za deze onherstelbaar beschadigen en dit zal nicht door garantie gedekt zich.

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brand ofexplosionekunnen ernstige brandwondenof de doodveroorzaken.

Bij het toevoegen van brandstof

Zet de motor uit en LAST deze tenminste 2 minuten afkoelen voordat de tankdop verwijderd worden.
Vul de brandstoffank buitenshuis of in een goed geventileerde omgeving.
- De brandstoffank Niet overvullen. Vul Niet tot boven de bodem van de brandstoffanknek om uitzetting van de benzine te compenseren.
- Houd benzine weg van vonden, open vlammen, waakvlammen, hitte en andere ontstekingsbronnen.
- Controller brandstofslangen, tank, dop en fittings regelmatig op barsten of lekken. Zonodig verrangen.
- Indien brandstof gemorst worden, wachten tot denen verdampt is voordat de motor gestart worden.

Bij het starten van de motor

Zorg ervoor dat bougie, uitlaat, tankdop en luchtfilter (indien de motor hiermee is uitgerust) op hun plaats zitten en stevig vast zitten.
- Torn de motor Niet indien de bougie verwijderd is.
- Wanneer de motor "verzopen" is,plaats de choke (indien hiermee uitgerust) in de stand OPEN/"RUN"(=aan), beweeg de toerentalbediening (indien hiermee uitgerust) maar de "fast"(=volgas) positie en torn tot de motor start.

Bij het gebruik van de machine

• De motor of machine nicht kantelen tot een hoek die veroorzaakt dat benzine gemorst worden.
• De carburateur niets choken om de motor te stoppen.
• Start of gebruik de motor nooit met verwijderde luchtreiniger (indien de motor hiermee is uitgerust) of verwijderd luchtfilter (indien de motor hiermee is uitgerust).

Bij olie verversen

• Als u de olie aftaptuit de olievulbuis boven, dan moet de brandstoffank leeg zich, anders kan er brandstof uitlekken wat kan leiden tot brand en explosie.

Bij het transporteren van de machine

• Transporteren met LEGE brandstoftank of met de benzinekraan in de stand "OFF" (=uit).

Bij het opslaan van benzine of de machine met brandstof in de tank

• Opslaan uit de buurt van fornuizen, kachels, geisers of boilers of andere apparaten die een waakvlam bevatten of andere ontstekingsbronnen, odomat deze benzinedampen+kunnen doen ontbranden.

• Indien sich aardgas of LPG lekkage in de buurt bevindt, de motor nicht starten.

• Gebruik geen onder druk staande startvloeistoffen,ondat de dampen brandhaar zich.

WAARSCHUWING

Motoren gehen koolmonoxide af, een reukloos, kleurloos, gifgas. Het inademen van koolmonoxide kan misselijkheid, flauwallen of de dood veroorzaken.

• Start en gebruik de motor buiten.
• De motor nicht in een afgesloten ruimte starten of gebruiken, zichs nicht met open deuren of ramen.

WAARSCHUWING

Snel terugtrekken van het startkoord (terugslag) zal uw hand en arm sneller maar de motor toetrekken dan U kutn loslaten.

Gebroken botten, kneuzingen of verstuikingen können het resultaatশen.

• Trek bij het starten van de motor het startkoord langzaam uit tot er waarstand gevoeld worden en trek dan snel om terugslag te voorkomen.
• Verwijder alle externe machine/motorbelastingen voordat de motor gestart worden.
• Direct verbonden machinecomponenten zoals, maar Niet beperkt tot, messen, aandrijvingen, poelies, tandwielen enz.,要去en stevig bevestigd zich.

WAARSCHUWING

Handen, voeten,haar, kleren, of accessoires kunnen in aanraking komen met- en verstrikt raken in draaiende onderdelen.

Traumatische amputatie of ernstige verscheuring kan het resultaat zich.

• De machine gebruiken met afschermingen op hun plaats.
  Houd handen en voeten weg van draaiende delen.
• Bind langhaar op en verwijder sierraden.
• Draag geen loszittende kleding, hangende koorden of zaken die verstrikt können raken.

WAARSCHUWING

Draaiende motoren produceren把它。Motoronderdelen, vooral de uitlaat, worden uiterst heet.

Ernstige brandwonden können optreten bij contact.

Brandbaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.
• Verwijder opgehoopt vuil van het uitlaat- en cylindergebied.
• Conform articel 4442 van het wetboek in Californie is het verboden om deze motor te gebruiken of te bedieren in gebeden met bos, met struikgewas of in grassland zonder een voltankvanger - zoals gedefiniend er in articel 4442 - in goede, werkende staat op het uitaatsysteme. De wegtveing in andere staten of landen kan soortgelijke verordeningen hebben. Neem contact op met de fabrikant, de wederverkoper of de dealer voor de aanschaf van een voltankvanger voor het uitaatsysteme dat op deze motor is geinstalleerd.

WAARSCHUWING

Per ongeluk vonden kan resulteren in brand of een elektrische schok. Per ongeluk starten kan resulteren in verwarring, traumatische amputatie, ofverscheuring.

Brandgevaar

Voordat afstellingen of reparates worden UITgevoerd:

• Ontkoppel de bougiekabel en houd deze weg van de bougie.
• Ontkoppel de accu bij de negatieve aansluiting (alleen motoren met elektrostart).
• Gebruik uitsluitend de juiste gereedschappen.
• Verander niets aan regulaureveren, verbindingsstangen of andere onderdelen om het motortoerental te verhogen.
• Vervangingsonderdelen voor de uitlaat要去en hetzelfde zijn en opdezelfdemanier geinstalleerd worden als de originele onderdelen.
• Sla Niet met een hamer of hard voorwerp gegen het vliegewiel.ovat het vliegewiel anders later uit elkaar kan vliegen tijdens bedrijf.

Bij het controlleren op vonden:

• Gebruik een goedgekeurde vontkfter.
• Controller niep op vonken met de bougie verwijderd.

Kenmerken en bedieningen

Vergelijk de afbeelding met uw motor om Uzelf vertrouwd te make n met deplaats van de diverse kenmerken en bedieningen.

A. Motoridentification

Model Type Code

B. Bougie

C. Afstelingen

D. Brandstoftank en -dop

E. Luchtfilter

F. Startkoordgreep

G. Peilstok

H. Olie aftapplug

I. Uitlaat

Uitlaatkooi (indien hiermee uitgerust)

Vonkenvanger (indien hiermee uitgerust)

J. Toerentalbediening (indien hiermee uitgerust)

Werking

Oliecapaciteit (zie het Specificaties hoofdstuk)

Olie Aanbevelingen

Wij raden voor de Beste prestaties het gebruik aan van Briggs & Stratton garantiegecertificierde olie. Andere hoge kwaliteit olie isaanvaardhaar wanneerdez geclassifiedeerd is "for service SF, SG, SH, SJ" of hoger. Gebruik geen speciale toeoveogingen.

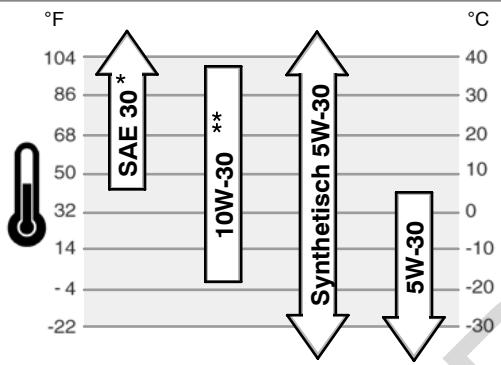

De buitentemperaturesn bepalen de juiste olieviscositeit voor de motor. Gebruik de kaart om de Beste viscositeit te bepalen voor het verwachtete buitentemperatuurbereik.

• Wordt SAE 30 olie gebruikt bij temperaturen onder 4^ , dan leidt dat tot slecht starten.
  ** Het gebruik van 10W-30 bij temperaturen boven 27^ zal resulteren in hoger olieverbruik. Controller het oliepeil vaker.

Olie controlleren/bijvullen - Fig. ②

Voordat de olie bijgevuld of gecontroleerd worden

• Plaats de motor waterpas.
  Reinig rond de olievulopening.
• Verwijder de peilstok (A) en veeg deze at met een schone doek (Fig. 2).
• Installee de peilstok en draai deze vast.
• Verwijder de peilstok en controllerer het oliepeil. Het moet tot de bovenkant van de "full" marking (B) op de peilstok zitten.
• Indien laag, langzaam olie bijvullen via de olievulopening van de motor (C). Niet overvullen. Wacht na het olie bijvullen een minuit en controlleren dan opnieuw het oliepeil.
• Breng de peilstok waar aan en draai hem vast.

Brandstof Aanbevelingen

Brandstof moet aan deze voorwaarden voldoen:

• Een minimum octaangetal van 87/87 AKI (91 RON). Zie hieronder voor gebruik op groe hoogten.
• Benzine met tot 10% ethanol (gasohol) of tot 15% MTBE (methyl tertiary butyl ether), is acceptabel.

OPGEPAST: Gebruik geen Niet-goedgekeurde benzinezoals E85. Meng geen olie door de benzine of modifier en de motor voor te gebruik op alternatie brandstoffen. Dit za motorcomponenten beschadigen en de motorgaratie ongeldig doen makes.

Meng om het brandstofsysteme toen het vormen van vom gote beschermen een brandstofstabilisator door de brandstof. Ze Opslaq. Alle brandstof is Niet hetzelfde

Wanner start- of prestatieproblemen optreden, verander dan van brandstofleverancier

of -merk. Deze motor is gecertificeerd om te werken op benzine. Het emissie beheersingsystem van deze motor is EM (Engine Modifications).

Grote Hoogten

Bij hoogten boven 1500 meter is een minimum 85 octaan/85 AKI (89 RON) benzine acceptabel. Om te blijen voldoen aan emissievoorschriften, is een afstelling voor groe hoogten noodzakelijk. Gebruik zonder deze afstelling veroorzaakt slechtere prestaties, hoger brandstofverbruik en toegenomen emissies. Raadpleeg een geautoriserde Briggs & Stratton dealer voor informatie over afstelling voor groe hoogten.

Gebruik van de motor onder 750 meter met een groe hoogten kit worden Niet aanbevolen.

Brandstof bijvullen - Fig. ③

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brand ofexplosionekunnen ernstigebrandwondenof dedoodveroorzaken.

Bij het toevoegen van brandstof

• Zet de motor uit en LAST deze tenminste 2 minutes afkoelen voordat de tankdop verwijderd worden.
  Vul de brandstoffank buitenshuis of in een goed geventileerde omgeving.
• De brandstoffank Niet overvullen. Vul Niet tot boven de bodem van de brandstoffanknek om uitzetting van de benzine te compenseren.
• Houd benzine weg van vonden, open vlammen, waakvlammen, hitte en andere ontstekingsbronnen.
• Controller brandstofslangen, tank, dop en fittings regelmatig op barsten of lekken. Zonodig verrangen.

• Indien brandstof gemorst worden, wachten tot denen verdampt is voordat de motor gestart worden.

• Reinig het gebied rond de tankdop. Verwijder de tankdop (A, Fig. 3).

• Vul de brandstoffank (B) met benzine. Vul Niet tot boven de bodem van de brandstoffanknek om uitzetting van de benzine te compenseren (C).
• Installee de tankdop weeR.

De motor starten - Fig. 4 5

WAARSCHUWING

Snel terugtrekken van het startkoord (terugslag) zal uw hand en arm sneller maar de motor toetrekken dan U kutn loslaten.

Gebroken[botten, kneuzingen ofverstuikingenkunnen hetresultaat zijn.

• Trek bij het starten van de motor het startkoord langzaam uit tot er waarstand gevoeld worden en trek dan snel om terugslag te voorkomen.

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaarenexplosief.

Brand of explosive kunnen ernstige brandwonden of de dood veroorzaken.

Bij het starten van de motor

Zorg ervoor dat bougie, uitlaat, tankdop en luchtfilter (indien de motor hiermee is uitgerust) op hun plaats zitten en stevig vast zitten.
Torn de motor Niet indien de bougie verwijderd is.
- Wanneer de motor "verzopen" is,plaats de choke (indien hiermee uitgerust) in de stand OPEN/"RUN"(=aan), beweeg de toerentalbediening (indien hiermee uitgerust) maar de "fast" (=volgas) positie en torn tot de motor start.

WAARSCHUWING

Motoren gegen koolmonoxide af, een reukloos, kleurloos, gifgas.
Het inademen van koolmonoxide kan misselijkheid, flauwvallen of de dood veroorzaken.

• Start en gebruik de motor buiten.
• De motor nicht in een afgesloten ruimte starten of gebruiken, zichs nicht met open deuren of ramen.

OPGEPAST: Deze motor is door Briggs & Stratton zonder olie verzonden. Zorg er voordat U de motor start voor dat olie volgens de instructies in deze handleiding worden bijgewuld. Wanner U de motor zonder olie start, za deze onherstelbaar beschadigen en dit maar nicht door garantie gedekt zijn.

Noot: Sommige apparaten haben afstandsbediening. Kijk in de betreffende handleiding voor de locatie en de bediening van de afstandsbediening.

1. Controller de motorolie. Raadpleeg het Olie controlleren/bijvullen hoofdstuk.
2. Zorg ervoor dat de aandrijvingbedieningen van de machine, indien hiermee uitgerust, ontkoppeld zich.
3. Beweeg de toerentalbediening (A, Fig. 4), indien hiermee uitergerust, maar de stand

"fast" (=volgas)

. Gebruik de machine in de stand "fast

1. Druk, wonneer een motor voor het eerst gestart worden, de rode primerbalg stevig (B) vijfmaal in. Druk dan voor alle toekomstige start de primerbalg driemaal in (Fig. 4).

Noot: Indien de motor zonder brandstof draait of gedurende lange tijd is opgeslagen, dan kan het nodig zich om 5 maal te primen.

Noot: Primen is gewoonlijk nicht nodig bij het herstarten van een warme motor.

Noot: Als u te vaak op de primerknop drukt, dan "verzuipt" de motor vanwege teveel brandstoffevoer en is dan moeilijk te starten.

1. Als de machine is uitergerust met een stophendel voor de motor (C), houd deze dan tegen de hendel (Fig. 5).
2. Houd de startkoordgreep stevig vast (D). Trek de startkoordgreep langzaam UIT tot er waarstand gevoeld worden, trek dan snel (Fig. 4).

Noot: Als de motor na herhaalde pogingen Niet start, herhaal dan stappen 4, 5, en 6.
Indien hij nog steens Niet start, raadpleeg den BRIGGSandSTRATTON.COM of neem contact op met een geauthoriserde dealer.

WAARSCHUWING: Snel terugtrekken van het startkoord (terugslag)

zal uw hand en arm sneller maar de motor trekken dan U kunt loslaten. Gebroken botten, kneuzingen of verstuikingen kuren het gevolg zich. Trek bij het starten van de motor het startkoord langzaam uit tot er watstand gevoeld worden en trek dan-snel om terugslag te voorkommen.

De motor stoppen - Fig. ⑤

Laat de stophendel van de motor los (E). Zie Fig. 5.

of

Motor met toerentalbediening: Beweeg de toerentalbediening (A, Fig. 4) maar de stop

positie.

Onderhoud

Gebruik uitsluitend originele verrangingsonderdelen van de machine. Andere onderden kunnen möglichn Niet zo goed presteren, kunnen de machine beschadigen en letsel veroorzaken. Ook kan het gebruik van andere onderden uw garantie ongeldig maken.

Wij adviseren dat U voor al het onderhoud en alle service aan de motor en de motoronderdelen een geauthoriseerde Briggs & Stratton dealer raadpleegt.

OPGEPAST: Alle componenten die zich gebruikt om deze motor te bouwen要去en op hunplaats blijven voor een juiste werking.

Emissies behearsing

Onderhoud, verranging of reparatie van emissiebeheersing voorzieningen en systemen+kennen uitgevoerd worden door elkere reparatie-inrichting of-individu voor "non-road" motoren. Echter, voor het verkrijgen van Gratis emissiebeheersing service moet het werk worden uitgevoerd door een doer de fabrik geautoriserde dealer. Zie de Emissies garantie.

WAARSCHUWING

Per ongeluk vonden kan resulteren in brand of een elektrische schok. Per ongeluk starten kan resulteren in verwarring, traumatische amputatie, of verscheuring.

Brandgevaar

Voordat afstellingen of reparates worden uitgevoerd:

• Ontkoppel de bougiekabel en houd deutsche weg van de bougie.
• Ontkoppel de accu bij de negatieve aansluiting (alleen motoren met elekrostart).
• Gebruik uitsluitend de juiste gereedschappen.
• Verander niets aan regulaureveren, verbindingsstangen of andere onderdelen om het motortoerental te verhogen.
• Vervangingsonderdelen voor de uitlaat要去en hetzelfde zich en opdezelfdemanier geinstalleerd worden als de originele onderdelen.
• Sla Niet met een hamer of hard voorwerp gegen het vliegewiel.ovat het vliegewiel anders later uit elkaar kan vliegen tijdens bedrijf.

Bij het controlleren op vonden:

• Gebruik een goedgekeurde vontkfter.
• Controller niep op vonken met de bougie verwijderd.

Onderhoudskaart

Eerste 5 uu

Olie verversen

ledere 8 uur of dagelijks

Motoroliepiel controlleren
- Reinigen rond uitlaat en bedieningen

ledere 25 uur of jaarlijks

Luchtfilter reinigen *

ledere 50 uur of jaarlijks

Motorolie verversen
- Uitlaat en vonkenvanger controlleren

Jaarliks

Luchtfilter verwangen
- Vervang de bougie
Luchtkoelsysteme reinigen *

• Vaker reinigen onder stoffige omstandigheden of wanner zich veel zwevend vuil in de omgeving befindt.

De carburateur nooit bij- of afstellen. De carburateur is in de fabriek zodanig afgesteld dat hij onder de meeste omstandigheden efficien opereert. Moct er echter toch een bijstellung nodig zich, ga hiervoor dan maar een erkende Briggs & Stratton dealer.

OPGEPAST: De fabrikant van de machine waarop deze motor is geinstalleerd specifieert het maximum torental waarop de motor gebruikt za worden. Overtref dit torental Niet.

De bougie verrangen - Fig. 6

Controleer de elektrodeafstand (A, Fig. 6) met een draadvoeler (B). Verstel zonodig de opening. Installee de bougie en draai deze vast met het aanbevolen anhaalkoppel. Zie voor afstelling van de opening of het aanhaalkoppel het Specificaties hoofdstuk.

Noot: In sommige gebieden schrijvenplaatselijke wetten het gebruik voor van een onderstandsbougie om ontstekingsignalen te onderdrukken. Indien deze motor origineel was uiterust met een onderstandsbougie, gebruik dan voor verranging hetzelfde type bougie.

Uitlaat en vonkenvanger inspectoren - Fig. 7

WAARSCHUWING

Draaiende motoren producen hitte. Motoronderdelen, vooral de uitlaat, worden uiterst heet.

Ernstige brandwonden können optreden bij contact.

Brandhaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.
• Verwijder opgehoopt vuil van het uitlaat- en cylindergebied.
• Conform articel 4442 van het wetboek in Californie is het verboden om deze motor te gelebruiken of te bedieren in gebeden met bos, met struikgewas of in grasland zonder een vonkenvanger - Zoals gedefiniend in artel 4442 - in goede, werkende staat op het uitaatsysteme. De wete经营活动 in andere staten of landen kan soortgelijke verordeningen hebben. Neem contact op met de fabrikant, de wederverkopper of de dealer voor de aanschaf van een vonkenvanger voor het uitaatsysteme dat op这家伙 is geinstalleerd.

Inspecteer de uitlaat (A), Fig. 7 op barsten, corrosie of andere beschadiging. Verwijder de vonkvanger (B), indien hiermee uitergerust en inspecteer deze op beschadiging of koolverstopping. Zorg er, als verwangning nodig is, voor dat uitsluitend originele onderdelen gezruikt worden.

WAARSCHUWING: Vervangingsonderdelen要去en origineel zich en

opdezelfde manier gemonteerd worden als de oorspronkelijke onderdelen, anders kan brand optreden.

Olie verversen - Fig.

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaarenexplosief.

Brand of explosie können ernstige brandwonden of de dood veroorzaken.

• Als u de olie aftapt uit de olievulbuis boven, dan moet de brandstoffank leeg+zijn, anders kan er brandstof uitlekken wat kan leiden tot brand en explosie.

Gebruekte olei is gevaarlijk afval en moet op de juiste manier weggegooid worden. Niet met huishoudelijk afval weggooien. Raadpleeg de plaatselijke instantes, het servicecentrum of de dealer voorveilige manieren omweg te gooien/te recyclen.

Olie verwijderen

U kurz de olie aftappen via het aftapgat in de bodem, de zijkant of via de bovenkant van de olievulbuis.

1. Ontkoppel, met de motor uit maar nog steeds warm, de bougiekabel (A) en houd deze weg van de bougie (Fig. 8).
2. Deze motor is uitergerust met een aftap via de bodem (B, Fig. 9) en/of de zijkant (C). Verwijder de olie aftapplug. Tap de olie af in een goedgekeurde opvangbak.

Noot: In de motor kan elk van de afgebeelde (D) tapgatpluggen zijn geinstalleerd.

1. Installer nadat de olie is afgetapt de olie aftapplug en draai deze vast.
2. Als u de olie aftapt vanuit de olievulbuis (E), houd dan het de bougiekant van de motor (F) omhoog (Fig. 10). Tap de olie af in een goedgekeurde opvangbak.

WAARSCHUWING: Indien U de olie aftapt via de bovenkant van de

olievulpijp, dan moet de brandstoffank leeg zich, anders kan brandstof weglekken en brand of een explosie veroorzaken. Laat, om de brandstoffank leeg te make den motor lopen totdat deze stopt door brandstoffgebrek.

Olie bijvullen

• Plaats de motor waterpas.
  Reinig rond de olievulopening.
• Raadpleeg het hoofdstuk Specificaties voor de inhoud van de olietank.
• Verwijder de peilstok (G) en veeg deze af met een schone doek (Fig. 11).
• Giet de olie langzaam in de vulopening van de motor (H). Niet overvullen. Wacht na het vullen van de olie een minuut en controller het oliepeil dan wee.
• Breng de peilstok weean en draai hem vast.
• Verwijder de peilstok en controllerer het oliepeil. Het moet tot de bovenkant van de "full" marking (J) op de peilstok zitten.
• Breng de peilstok waar aan en draai hem vast.

Luchtfilter onderhoden - Fig. 12

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaarenexplosief. Brand ofexplosionekunnen ernstige brandwondenof de doodveroorzaken.

• Start of gebruik de motor nooit met verwijderde luchtfilter.

OPGEPAST: Gebruik geen perslucht of oplosmiddelen om de luchtfilter te reinigen. Perslucht kan de filter beschadigden en oplosmiddelen zullen de filter oplossen.

1. Verwijder de bout (A) van de bovenkant van het luchtfiltersamenstel (B). Zie Fig. 12.
2. Verwijder, om te voorkomen dat vuil de carburateur binnenvalt, voorzichtig het luchtfiltersamenstel.
3. Verwijder het schuimelement (C) van de luchtfilterbasis.
4. Was het schuimelement in een vloeibaar wasmiddel en water. Droogknijpen in een schone doeck.
5. Doordrenk het schuimelement met schone motorolie. Knijp het daarnauit in een schone doeok om overtollige olie te verwijderen.
6. Installer het schuimelement in de luchtfilterbasis.
7. Installer het luchtfiltersamenstel op de carburateur en draai het vast met de bout.

Draaiende motoren produceren hxitte. Motoronderdelen, vooral de uitaat, worden uiterst heet.

Ernstige brandwonden können optreden bij contact.
Brandhaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.
• Verwijder opgehoopt vuil van het uitlaat- en cilindergebied.

OPGEPAST: Gebruik geen water om de motor te reinigen. Water kan het brandstofsysteme verontreinigen. Gebruik een borstel en droge doek om de motor te reinigen.

Dit is een luchtgekoelde motor. Vuil kan de luchtstroom belemmeren en veroorzaken dat de motor oververhit raakt, wat resulteert in slechte prestaties en verminderde levensduur van de motor.

Gebruik een borstel of droge doeck om vuil van de vingerbeschermer te verwijderen (A). Houd verbindingen, veren en bedieningen (B) schoon. Houd het gebied rond en achter de uitlaat (C) vrij van elk brandhaar vuil (Fig. 13).

Opslag

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaarenexplosief.

Brand of explosie kuren ernstige brandwonden of de dood veroorzaken.

Bij het opslaan van benzine of de machine met brandstof in de tank

• Opslaan uit de buurt van fornuizen, kachels, geisers of boilers of andere apparaten die een waakvlam bevatten of andere ontstekingsbronnen, odomat deze benzinedampen+kunnendoen ontbranden.

Brandstofsystem

Brandstof kan verouderen indien deze langer worden bewaard dan 30alen. Verouderde brandstof veroorzaakt dat zich zuur- en gomafzettingen vormen in het brandstofsystemen op essentiele carburateurden. Gebruik om de brandstof vers te honden Briggs & Stratton FRESH START® brandstoff stabilisator, verwrijgbaar als vloeibare toevoeging of een geconcentreerde druppelpatron.

De brandstof hoeft nicht afgetapt te worden indien een brandstof stabilisator volgens de instructies is toegevoegd. Laat de motor 2 minutes draaien om de stabilisator door het brandstofsysteme te lately circuleren. De motor en brandstof konnen dan tot 24 maanden worden opgeslagen.

Wanner de benzine in de motor Niet is behandeld met een brandstof stabilisator, dan moet deze afgetapt worden in een geschiktte container. Laat de motor draaien tot deze stopt door brandstoffgebrek. Het gebruik van een brandstof stabilisator in de jerrycan worden aanbevolen om versheid te verzekeren.

Motorolie

Ververs, verwijl de motor nog warm is, de motorolie.

Storingzoeken

Hulp nodig? Ga waar BRIGGSandSTRATTON.COM of raadpleeg de website van de importeur.

Specifications

Motorspecificities

Model	90000
Cilinderinhoud	148 cc.
Boring	65,08 mm.
Slag	44,45 mm.
Oliecapaciteit	0,54 - 0,59 L

Motorspecificities

Model	100000
Cylinderinhoud	158 cc.
Boring	65,08 mm.
Slag	47,65 mm.
Oliecapaciteit	0,54 - 0,59 L

Onderhoudspecificaties*

Model	90000, 100000
Bougie elektrodeafstand	0,76 mm.
Bougie aanhaalkoppel	20 Nm.
Ontstekingsspoel luchtspleet	0,15 - 0,25 mm.
Inlaatklepspeling	0,13 - 0,18 mm.
Uitlaatklepspeling	0,18 - 0,23 mm.

• Het motorvermögen zal afnemen met 3,5% voor elkere 300 meter boven zeiniveau en 1% voor iedere 5,6°C boven 25°C. De motor zal bevredigend functioneren onder een hoek tot 15°. Raadpleeg de gelebruiksaanwijzing van de machine voor maximum verilige togetestane hellingshoeken.

Algemene service onderdelen

Service onderdeel	Onderdeelnummer
Plat luchtfilter	698369
Olie - SAE 30	100005
Brandstoffevoeging	5041, 5058
Weerstandsbougie	802592, 5095
"Long life platinum" Bougie	5062
Bougiesleutel	89838, 5023
Vonkster	19368

Wij advisieren dat U voor al het onderhoud en alle service aan de motor en de motoronderdelen een geautoriseerde Briggs & Stratton dealer raadpleegt. Gebruikuitsluitend origine Briggs & Stratton onderden.

GARANTIEBEPALINGEN

De Briggs & Stratton Corporation zal elk onderdeel Gratis reparen of verrangen dat een defect vertoont in materiala of bewerking of beide. Transportkosten voor onderden die zichin ingezonden voor reparatie of verrangng onder deze garantie komen ten laste van de koper. Deze garantie is geldig voor- en onderhavig aan de onderstaande periodes en voorwaarden. Raadpleeg voor garantieservice de dichtstbijzijnde Geautoriseerde Service Dealer in once "dealer locater map" op BRIGGSandSTRATTON.COM, of kijk in de 'Gouden Gids'.

Er is geen andere expliciete garantie. Impliciete garanties als verkoopbaarheid en geschiktheid voor een bepaald doel zich beperkt tot een yr vanaf aankoop, of tot mate die door de wet is teogestaan. Alle impliciete garanties zijn uitgesloten. Aansprakelijkheid voor incidentele of gevolgschades zijn uitgesloten voor zover deu sluiting wettelijk is teogestaan. Sommige rechtsgebieden staan geen beperkingen toe met betrekking tot de lengte van impliciete garantie, en sommige rechtsgebieden staan geen beperking toe met betrekking tot gevolgschaden, dus de bovenvermelde beperkingen kannen möglichnest op U van toepassing bijn. Deze garantie geeft U bepaalde specifieke wettelijk rechten en U kunt möglich Andere rechten hebben die van rechtsgebied tot rechtsgebied variieren.

STANDAARD GARANTIEVOORWAARDEN*

Merk/Producttype	Particulier gebruik	Commercieel gebruik
VanguardTM	2aar	2aar
Extended Life SeriesTM; I/C®, IntekTM I/C®, IntekTM Pro; Professional SeriesTM met Dura-BoreTM gietijzeren mof; 850 SeriesTM met Dura-BoreTM gietijzeren mof; Snow Series MAXTM met Dura-BoreTM gietijzeren mof	2aar	1aar
Alle andere Briggs & Stratton motoren	2aar	90 Tage

• Dit zijn once standard garantievooraarden. Soms kan erchalter aanvullende garantiedekking zich die nog nicht was bepaald ten tjnde van deze publicatie. Ga voor een lijst van de op dit moment geldende garantievooraarden voor uw motor maar BRIGGSandSTRATTON.COM of neem contact op met uw erkende Briggs & Stratton servicedealer.
  Motoren die worden gebruikt op "Standby" generatoren voor particuliere woningen worden uitsluitend onder particulier gebruik gegarandeerd. Deze garantie geldt nicht voor toepassenen die primair worden gebruikt ter verrang van het utiliseitsnet. Motoren die worden gebruikt voor wedstrijdracen of op commercie of huurcircuits zijn uitgesloten van garantie.

De garantieperiode begint op de dag van aankoop van de eerste detailhandelconsument of commercie eindgebruiker en gaat door voor de tidsperiode in bovenstaande tabel. "Particulier gebruik betekent personlijk huishoudelijk gebruik door een detailhandelconsument. "Commercialeigruik betekent elk ander gebruik, inclusief inkomen verschaffend gebruik of verhuurdoelende. Als een motor eenmaal commercieel gebruikt is, dan za deze daarna voor deze garantie als commercieel gebruikt worden beschouwd.

Er is geen garantieregistratie nodig om garantie te verkrijgen op Briggs & Stratton producten. Bewaar uw aankoopnota. Indien u geen bewijs van de eerste aankoopdatum kurz overlegeen op het moment dat om garantieservice verzocht worden, dan za de fabricagedatum van het product gebruikt worden om de garantiperiode te bepalen.

Over uw garantie

Briggs & Stratton voert de reparatie onder garantie graag voor u uit en verontschuldigt zich bij voorbaat voor het ongemak. Reparations onder garantie mogen worden uitgevoerd door elkge geauthoriseerde Service Dealer. De meeste garantiereparations worden zo afgehandeld; soms zijn verzoeken om garantieECHT hier nicht gerechtvaardigd.

Indien een klant het Niet eens is met de beslissing van de Service Dealer, zal een onderzoek worden uitgevoerd om te bepalen of garantie van toepassing is. Vraag de Service Dealer om alle ondersteunende feiten aan de fabriek of diens vertegenwoordigende importeur te sturen voor onderzoek. Als de Importeur of de Fabrik besluit dat de claim gerechtvaardigd is, zal de klant volledig vergoed worden voor die onderden die defect zich. Om misverstanden, die kuren optredenussen de klant en de Dealer, te voorkomen, zijn hieronder sommige oorzaken van motorstoring afgedrukt die de garantie Niet dekt.

Normale slijtage: Net als alle andere mechanische apparaten haben motoren periodiek onderhoud nodig en要去en bepaalde onderdelen om de zoveelijd worden onderhoden ofervangen om goed te presteren. De garantie is Niet van toepassing als de motorschade het gevolg is van verkeerd gebruik, gebrek aan routineonderhoud, verzending, verkeerde behandeling of opslag of onjuiste installmentie. Ook verwalt hetrecht op garantie als het serienummer van de motor is verwijderd of als er iota's aan de motor is gewijzigd of aangepast.

Verkeerd onderhoud: De levensduur van een motor is afhankelijk van de omstandigheden waaronder hij worden gezrukt en de mate van zorg voor de motor. Bepaalde toepassingen, zoals grondfrezen, vuilwaterpompen of cirkelmaiaers要去en vaak werkden onder stoffige en vuile omstandigheden, die{kunnen leiden tot wat lijkt op voortijdige slijtage.Zulke slijtage, indien veroorzaakt door vuil, stof, bougiereinigergrit of anderschurend materiaial dat de motor is binnengedrongen door verkeerd onderhoud, wordt Niet door garantie gedekt.

Deze garantie dektuitsluitend aan de motor gerelateerde defecte materialen en/of bewerkingen, en Niet verranging of vergoeding van de machine waarop de motor gemonteerd kan zich. Noch strekt de garantie zich uit tot reparaties die nodig zich door:

1 Problemenveroorzaakt door onderdelen die geen originele Briggs & Stratton onderdelen zich.
2 Bedieningsonderdelen of -installaties waardoor de motor Niet start, die slechte motorprestaties veroorzaken of de levensduur van de motor bekoten. (Neem contact op met de machinefabrikant.)

3 Lekkende carburateurs, verstopte brandstoffbuizen, vastklevende kleppen, of andere schade die worden verroorzaakt door verwulde of verschraalde brandstof.
4 Onderdelen diearendijn ingelopenofkapotzijn gegaanomdatenmotorwerdgebrukt met onvoldoende ofveruilde smeerolie,ofeen verkeerd type smeerolie (controleer het oliepeil en vulhentzonodigbimetdeaanbevoltenintervallen).OIL GARD kan möglichenkenaandaiende motorneuituitschaken.Motschade kan optreden wanneer de olie neirt correct op peil gehondenwordt.
5 Reparatie of afstelling van bijbehorende onderdelen en samenstellen zoals koppelingen, aandrijvingen, afstandbedieningen enz. die geen Briggs & Stratton-fabriccaaat zich.
6 Schade of slijtage die veroorzaakt is door het binnendringen van vuil doordat de luchtfilter verkeerd is onderhoden of weer gemonteerd, of wonneer een nicht-origineel luchtfilterelement of -patron wordt gebruikt. Reinig en/of verrang de filter als aangegeven in de gebruksaanwijzing.
7 Onderdelen die beschadigd zijn door overtoeren draaien of oververhitting veroorzaakt door gras, vuil of verontreinigung dat de koelvinnen afdicht of het vliegwielgebied verstopt, of schade die wordt veroorzaakt door het gebruik van de motor in een afgesloten ruimte zonder voldoende ventilatie. Reinig de motor en verwijder het vuil conform de intervallen die zich aangegeven in de gebruiksaanwijzing.
8 Motor- of machineonderdelen die kapot+zijn gegaan door overmatig trillen als gevolg van te losse motorbevestiging, losse mairmessen, Niet uittbalanceerde messen of losse of Niet uittbalanceerde waiiers, verkeerde bevestiging van de machine aan de motorkrukas, overtoeren draaien of ander verkeerd gebruik als de motor in bedrijf is.
9 Een kromme of kapotte krukas als gevolg van het raken van een hard voorwerp door het maairmes van een motormaaier, of als gevolg van een te strak gespannen V-snaar.
10 Normaal onderhoud of afstelling van de motor.
11 Defect raken van de motor of een motoronderdeel, zoals verbrandingskamer, kleppen, klepzetels, klepgeleiders, of verbrande startmotorwikelingen,veroorzaakt door het gebruik van alternatieve brandstoffen, zoals LPG, aardgas, veranderde benzines, etc.

Garantieservice is uitsluitend beschikbaar via Service Dealers die zijn geauthorisered door Briggs & Stratton Corporation. U vindt uw dichtst bijzijnde Geauthoriserde Service Dealer in unsere "dealer locator" kaart op www.BRIGGSsandSTRATTON.com of kijk in de 'Gouden Gids'.
