GEBRUIKSAANWIJZING PM230 BRENNENSTUHL

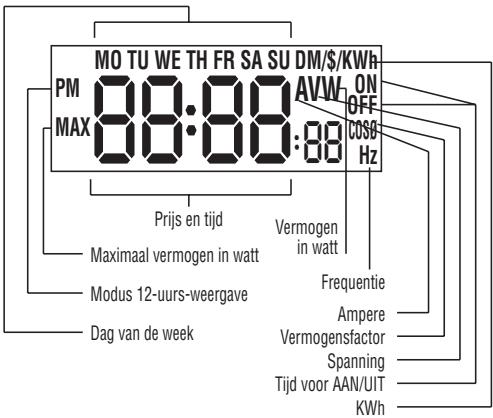

Elementen van het LCD-Display

Het energiemeetapparaat PM 230 is een controleen meetapparaat, waarmee u het stroomverbruik van een aangesloten apparaat kutk ontacterhalen en de verbruiskosten kutk bepalen.

De batterijen in het apparaat zetten

Voordat u het apparaat in gebruik neemt, moet u er twee 1,5 V batterijcellen van het type LR 44, V 13 GA, RW 82 of gelijkwaardige batterijen in doen. Neem daartoe het batterijdekseltje aan dechterzijde van het apparaat weg en zet de twee batterijnen in het batterijvakje. Houd rekening met de polariteit zoals die staat vermeld in het batterijvakje. Als u de batterijen verkeerd in het apparaat

zet, loopt u kans het meetapparaat te beschadi-gen.

De batterijen zijn bedoeld om de metingen en programme's op te sloan.

Resetten

In geval van een abnormale weergave of als de toetsen Niet reageren, moet het meetapparaat gelereset worden (Reset). Daartoe neemt u een voorwerp met een Ronde punt ter hand, bijvoorbeeld een balpen of een uitengebogen paperclip en drukt u de toets RESET in. Daarna zijn alle programma's en het geheugen van het meetapparaat gewist.

Het klokje instellen

Inijdmodus verschijnt de huidigearend in beeld. Om dearend in te stellen, moet u als volgt te werk的那一

Druk allereerst eenmaal de toets SET in. De Dag begint te knipperen. Druk eenmaal de toets CHANGE in, om deze waarde met 1 te verhogen. Vervolgens bevestigt u uw invoor met de toets SET. Nu knippert de waarde voor Uur. Druk eenmaal de toets CHANGE in, om deze waarde met 1 te verhogen. Vervolgens bevestigt u uw invoor met de toets SET.

Nu knippert de waarde voor Minuut. Druk eenmaal de toets CHANGE in, om deze waarde met 1 te verhogen. Vervolgens bevestigt u uw invoer met de toets SET.

Nu knippert de waarde voor Seconde. Druk eenmaal de toets CHANGE in, om deze waarde op 0 te zetten. Vervolgens bevestigt u uw invoer met de toets SET en beeindigt u het instellen van de klok. Het meetapparaat breekte leke instelmodus af als u gedurende een minuut geen toets indrukt.

Modus voor 12- of 24-uurs-weergave

Bij dit apparaat(Int 12-uurs-weergave (met PM) of een 24-uurs-weergave (0 t/m 23) instellen. U(Int 25 uers-weergave (0 t/m 23) instellen. U(Int 25 uers-weergave (0 t/m 23) instellen. U(Int 25 uers-weergave (0 t/m 23) instellen.

Samenvatting van de werkking van de vermogensmeter

Druk de toets FUNCTION in, om de status van de volgende weergavemodi in beeld te brengen. Hier onder ziet u enkele voorbeelden voor de status van elke afzonderlijke modus en de functie ervan:

Modus	Status	Functie op het display
Klok	2350	Huidigeijd
Modus 1	220V60 no	Huidige leidingspanning (in V) en de freiagentie (in Hz).
Modus 2	0.26A60 no	Stroomsterkke (in A) en door de verbruiker verbruikte vermogensfactor.
Modus 3	53W25	Door de verbruiker verbruikt vermogen (in W); druk de toets 2-PRICE in, om het maximale vermogen in Watt en dearend in beeld te brengen waarop deze is opgetreten.
	58W
	6:30
Modus 4	0.36	Geaccumuleerdeijd (in uren:minuten) sinds de verbruiker loopt.

Modus 5

Totale energia (in kwh) die de verbruiker heeft verbruikt. Druk de toets 2-PRICE in om de totale hoeveelheid verbruikte energia (in kwh) in beeld te brengen die voor de reguliere prijs (r) en voor de gereduceerde prijs (d) is verbruikt.

Modus 6

Totale kosten van het energieverbruik (in ). Het-teken komt in de plaats voor alle andere valuta.

Modus 7

Stroomprijs per kwh. Druk de toets 2-PRICE in om de 2-prijzen-functie te activieren: De reguliere prijs, de reguliere prijs On-tijd, de reguliere prijs Off-tijd en de gereduceer-de prijs verschijnen in beeld.

Klok

Door bij modus 1 t/m 7 de toets CHANGE in te drukken, verandert u de weergave op het display weer in tijdmodus.

Modus 1: weergave van de spanning

In deze modus verschijnen de huidige leidingspanning (in V) en de freqente (in Hz) in beeld. De leidingfrequentie wordt in stappen van 1 Hz en binnen een bereik van 40Hz tot 70Hz gemeten.

Modus 2: weergave van het amperage

In deze modus verschijnt de huidige stroomsterkte (in A) en de door de verbruiker verbrukte vermogensfactor (cos. 0) in beeld.

Als de gemeten stroom ligt dan 4 A, dan kiest het apparaat een precisie van 0,01 A. Anders bedraagt zich 0,02 A. Als de gemeten stroomsterkte ligt dan 0,02 A, verschijnt slechts O A in beeld.

Modus 3: weergave van het+aantal Watt

In deze modus verschijnt het vermogen (in W) in beeld. Het door de verbruiker verbruikte vermogen worden berekend door de spanning, de stroom en de vermogensfactor met elkaar te vermenigvuldigen.

Door in deze modus de toets 2-PRICE in te drukken, verschijnt het maximale vermogen in Watt in beeld. Als u deze toets opnieuw indrukt, ziet u hetijdstip waarop dit maximale Wattvermogen is opgetreden.

Modus 4: werkingsduur

In deze modus verschijnt de totaleijd in beeld. Deze geeft aan hoe lang het aangesloten apparaat is ingeschakeld. Dezeijd worden aangegeven in uren en minuten of, als de totaleijd meer dan 100 uur bedraagt, alleen in uren. Na 9999 uur begint de weergave te knipperen.

Voor deijdmeting moet zowel de vermogensmeter als het aangesloten appaaraat+zijn ingeschakeld. Als het appaaraat te weinig stroom verbruikt,

wordt de hijd Niet gemeten.

Meer informatatie over het wissen van de opgenomen totaleijd vindt u bij de punten «De modi 4, 5 + 6 wessen «.

Modus 5: weergave van het verbruik in kwh

In deze modus verschijnt het geaccumuleerde totale energieverbruik van de aangesloten apparatuur (in kwh) in beeld. Er worden gerekend in stappen van 0,01 KWh en de hoogste waarde is 9999,99 kwh.

Door de toets 2-PRICE eenmaal in te drukken ziet u, Hoeveel energia er in totaal voor de reguliere prijs is verbruikt. Als u de toets opnieuw indrukt ziet u, Hoeveel energia er in totaal voor de gereduceerde prijs is verbruikt.

Meer informatatie over het wissen van het opgete-kende totale energieverbruik vindt u bij de punten «De modi 4, 5 + 6 wissen«.

Modus 6: weergave van de kosten

In deze modus verschijnen de totale kosten van het energieverbruik van het apparaat in beeld dat op de eenheid is aangesloten. De totale kosten zijn Gebaseerd op de in modus 7 ingetoetste prijs. Op het display verschijnen de kosten in beeld van 0,00 tot en met9999.

Meer informatatie over het wissen van de opgetekeende totale kosten vindt u bij de punten «De modi 4, 5 + 6 wissen«.

Modus 7: weergave/instellen van de stroomprijs

In deze modus verschijnt de stroomprijs per kwh in beeld en stelt u de prijs in. De prijs die u hier intoetiste, is van invloed op de in modus 6 in beeld gebrachte Kosten voor stroomverbruik*.

U toetst de stroomprijs als volgt in:

1. Druk de toets SET in - nu knippert het eerste cijfer.
2. Druk eenmaal de toets CHANGE in, om davonienne waarde een stap te verhogen.
3. Druk de toets SET in - nu knippert het tweede cijfer.
4. Herhaal de stappen 2. en 3., om de overige posities van de prijs in te toetsen.
5. Druk de toets SET in - nu knippert de decimale punt.
6. Met behulp van de toets CHANGE(Int) u de decimale punt op de juiste planta in de vermelde prijs zetten.
7. Met de toets SET bevestigt u de door u inge-toetste gegevens.

Voorbeeld: een prijs instellen van $ 0,38/kwh

Breng modus 7 in beeld en druk de toets SET in. Terwijil het eerste cijfer knippert, drukt u de toets SET tweeemaal in om de eerste en de tweede positie ongewijzigd als 0 te laden. Druk de toets CHANGE in en zet het derde cijfer op 3;ervolgens drukt u weer op SET.Druk de toets CHANGE in en zet het vierde cijfer op 8;ervolgens drukt u weer op SET. Nu zet u de decimale punct met behulp van de toets CHANGE voor de 3 en bevestig de door u ingetoetste gevevens door de toets SET in te drukken. Bij wijze van alternatief kunt u ook het 2e cijfer op 3 zetten en het 3e cijfer op 8 en kunt u het eerste en het vierde cijfer op 0 latent staan.Deze methode levert hetzelfde resultaat op als de vorige methode.

Meer informatatie over manieren om voor verschil- lendeijdstippen van de dag verschillende stroomprijzen in te voeren, vindt u bij het punt »Werken met 2 prijzen«.

De modi 4,5 + 6 wissen

Om de geaccumuleerde meetwaarden te wissen, terwijl het display in de modi 4 tot en met 6 staat, houdt u de toets SET gedurende 5 seconden ingedrukt. De gemeten en geaccumuleerde waarde voor On-tijd, kwh en totale kosten worden op O gezet.

Werken met 2 prijzen

Op deze vermogensmeterkestu twee verschillende stroomprijzen voor verschillende tijdstippen van de dag instellen. Dit is energijds de «reguliere energieprijs« en onderzijds de «gereducerde prijs« voor energie (ofwel de energieprijs die doorgaansijdens die uren met een laag verbruik worden berekend). Als het aangesloten apparaat binnen de tijd is ingeschakeld die bij «On-tijd reguliere prijs« en «reguliere prijs Off-tijd« is ingetoetst, dan worden voor het berekenen van de kosten voor energieverbruik de «reguliere prijs gezruikt. De «gereducerde prijs« geldt voor de andere tielden waarop het meetapparaat worden gezruikt.

Deze tweePRIJzen worden bij elkaar opgeteld en leveren de totale kosten op voor het energieverbruik.

De 2-prijs-functie worden insgeschakeld in modus 7. Druk de toets 2-PRICE in totdat het symbool «r« in de rechtter benedenhoek van het LCD-displayverschijnt. Dit is het symboof voor de «reguliere prijs«. Met behulp van de toets FUNCTION kut u de verschillende modi doorlopen. Bovendien worden modus 7 verrangen door 4ulative modi:

A. De reguliere prijs
B. De reguliere prijs On-tijd
C. De reguliere prijs Off-tijd
D. De gereduceerde prijs

Door de toets 2-PRICE opniew in te drukken en wel totdat het symbol «r« verwijdint, beeindigt u de 2-prijs-functie.

De reguliere prijs

In deze modus=kunt u de «reguliere prijs« in beeld brengen en instellen. Om这部分 prijs in te stellen, moet u opdezelfde manier te werk gaan als beschreiben bij het instellen van «reguliere prijs« (modus 7).

Reguliere prijs On-tijd

In deze modus kurz u de On-tijd van de »reguliere prijs« instellen. Allereerst stelt u de bedrijfsduur voor de »reguliere prijs« in op continu. De bedrijfsduur voor het gebruik in tjden van de »reguliere prijs« voor de stroomkosten stelt u in door allereerst de tijd voor de On-tijd enervoigens de tijd voor de Off-tijd in te stellen.

Door in de On-tijd-modus eenmaal de toets FUNC- TION in te drukken, krijgt de modus reguliere prijs« te zien. Allereerst (dus Voordat u iets instelt) verschijnt «: « op het display. Verricht voor het instellen van de dag en dearend voor de On-tijd de onderstaande handelingen:

Druk de toets SET in - nu knippert de dag.

Druk de toets CHANGE in om de dag in te stellen op elke dag, Mo-Fr, Mo-Sa, Sa-Su of Mo-Su.

Vervolgens bevestigt u uw invoer met de toets SET. Het aantal uren要去 nu knipperen. Door de toets CHANGE in te drukken, stelt u de waarde eén stap hoger in. Vervolgens bevestigt u uw invoer met de toets SET.

Het aantal minuten moet nu knipperen. Door de toets CHANGE in te drukken, stelt u de waarde eén stap hoger in. Vervolgens bevestigt u uw invoer met de toets SET.

De reguliere prijs Off-tijd

Door in de On-tijd-modus eenmaal de toets FUNC- tion in te drukken, krijgt de Off-tijd-modus te zien. Verricht voor het instellen van de Off-tijd nu de in het bovenstaande beschreven handelingen. Deragen van de week zijn hierdezelfde als bij de On-tijd en+kunnen op dit punt nicht worden ingesteld.

De gereduceerde prijs

Als u in de Off-tijd-modus de toets FUNCTION eenmaal indrukt, krijgt u de modus «gereduceerde prijs« te zien en wel aan de hand van het symbool «d« in de rechterbenedenhoek van het LCD-display. Om de gereduceerde prijs in te stellen, verricht udezelfde handelingen als bij het instellen van de reguliere prijs. Houdt u er rekening mee dat de decimale sunt opdezelfde plaats staat als bij de reguliere prijs het geval is en houdt u er ook rekening mee dat u de decimale sunt op dezeplaats Niet kunt instellen.

Abnormale weergave

Als er een abnormale weergave of helemaal niets op de vermogensmeter in beeld verschijnt, dan verricht u de in het bovenstaande beschreiben reset. Doet u dat niet dan hebt u kans dat de vermogensmeter möglichk Niet feilloos werkct.

Technische specificaties

Bedrijffsspanning 230V ,50Hz

Werkstroom maximaal 16 A

Laagst meetbare

stroomwaarde 0.02 A

Spanningsindicatie

(in Volt wisselstroom) 190 V - 276 V

Stroomindicatie (in Ampere) 0.00 A - 16.00 A

Wattvermögensindicatie
(in Watt)	0 W - 4416 W
Weergave van het kwh
(in kwh)	0.00 - 999.99 kwh
Weergave van de freqentie
(in Hz)	40 - 70 Hz
Weergave van de vermogensfactor	0.20 - 1.00

Precisie

Spanning	+/- 3% van de gemeten waarde
Stroom	+/- 3% van de gemeten waarde
	+/- 0,04 A

Vermogen in Watt	+/- 5% van de gemeten waarde
	+/- 10 W

kwh	+/- 5% van de gemeten waarde
	+/- 0,1 kwh

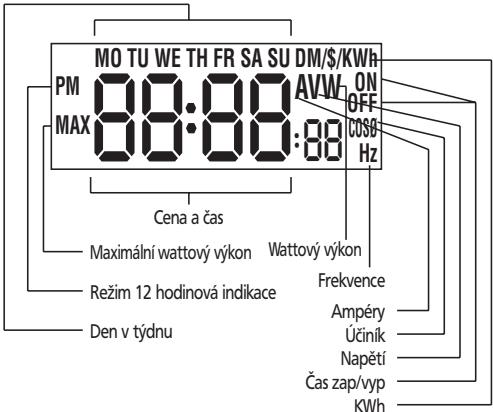

Prvky LCD displeje
