GEBRUIKSAANWIJZING BFS450 MAKITA

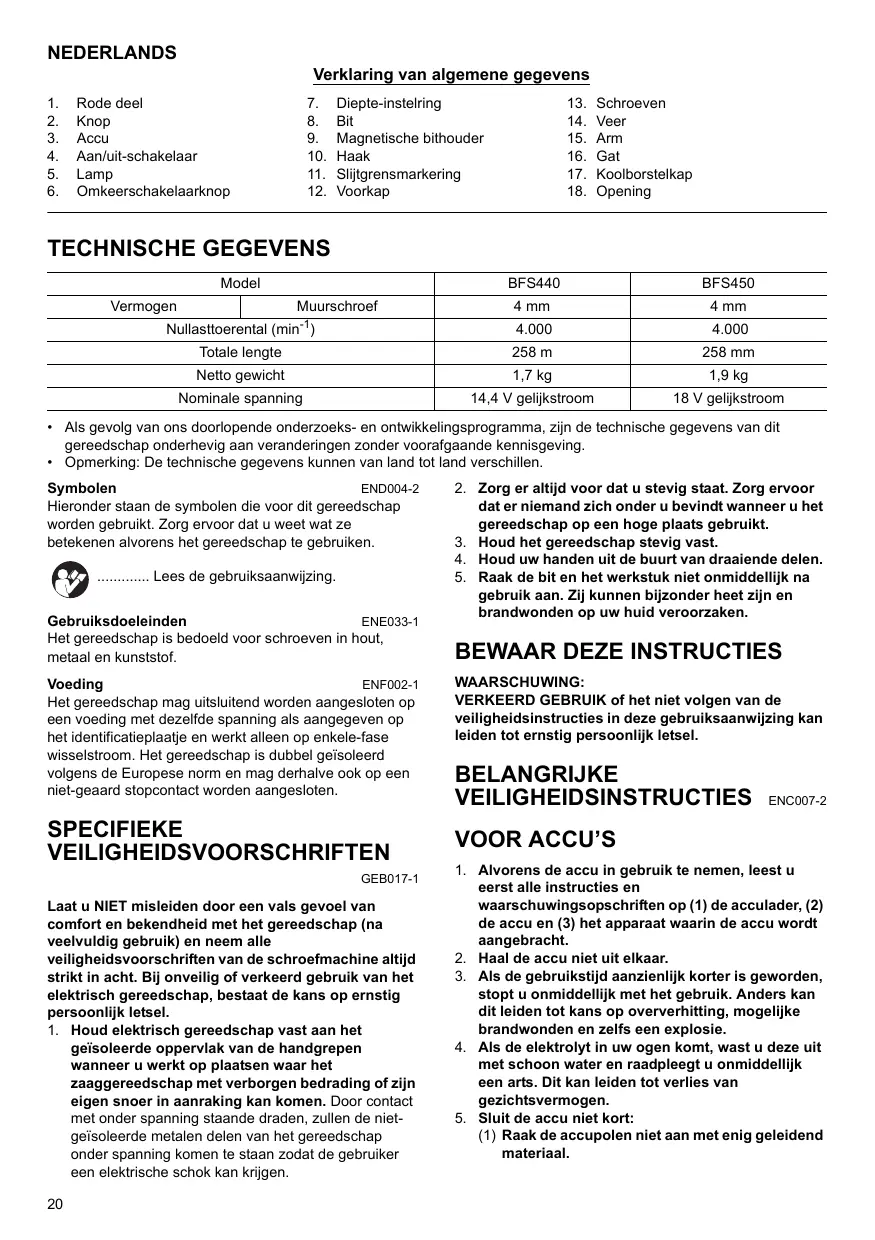

1. Rode deel 7. Diepte-instelring 13. Schroeven 2. Knop 8. Bit 14. Veer 3. Accu 9. Magnetische bithouder 15. Arm 4. Aanluit-schakelaar 10. Haak 16. Gat 5. Lamp 11. Slitgrensmarkering 17. Koolborstelkap 6. Omkeerschakelaarknop 12. Voorkap 18. Opening TECHNISCHE GEGEVENS Model BFS440 BFS450 Vermogen I Muurschroef 4 mm 4mm Nullasttoerental (min?) 4.000 4.000 Totale lengte 258 m 258 mm Netto gewicht 17 kg 1.9 kg Nominale spanning 14,4 V geljkstroom 18 V geljkstroom

+_Als gevolg van ons doorlopende onderzoeks- en ontwikkelingsprogramma, zijn de technische gegevens van dit gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving. + Opmerking: De technische gegevens kunnen van land tot land verschillen.

Symbolen ENDO04-2 Hieronder staan de symbolen die voor dit gereedschap worden gebruikt. Zorg ervoor dat u weet wat ze betekenen alvorens het gereedschap te gebruiken

Lees de gebruiksaanwijzing.

Gebruiksdoeleinden ENE033-1 Het gereedschap is bedoeld voor schroeven in hout, metal en kunststof.

Voeding ENFO02-1 Het gereedschap mag uitsluitend worden aangesloten op een voeding met dezelfde spanning als aangegeven op het identificatieplaatje en werkt alleen op enkele-fase wisselstroom. Het gereedschap is dubbel geisoleerd volgens de Europese norm en mag derhalve ook op een niet-geaard stopcontact worden aangesloten.

SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN GEBO17-1

Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van de schroefmachine aitijd Strikt in acht. Bij onveilig of verkeerd gebruik van het elektrisch gereedschap, bestaat de kans op ernstig persoonlijk letsel.

1. Houd elektrisch gereedschap vast aan het geïsoleerde opperviak van de handgrepen wanneer u werkt op plaatsen waar het zaaggereedschap met verborgen bedrading of zijn eigen snoer in aanraking kan Komen. Door contact met onder spanning staande draden, zullen de niet- geïsoleerde metalen delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krigen.

2. Zorg er altijd voor dat u stevig staat. Zorg ervoor

dat er niemand zich onder u bevindt wanneer u het

gereedschap op een hoge plaats gebruikt.

Houd het gereedschap stevig vast.

Houd uw handen uit de buurt van draaiende delen.

5. Raak de bit en het werkstuk niet onmiddellijk na gebruik aan. Zij kunnen bijzonder heet zijn en brandwonden op uw huid veroorzaken.

BEWAAR DEZE INSTRUCTIES WAARSCHUWING: VERKEERD GEBRUIK of het niet volgen van de veiligheidsinstructies in deze gebruiksaanwijzing kan leiden tot ernstig persoonlijk letsel.

BELANGRIWKE VEILIGHEIDSINSTRUCTIES VOOR ACCU’S

1. Alvorens de accu in gebruik te nemen, leest u eerst alle instructies en waarschuwingsopschriften op (1) de acculader, (2) de accu en (3) het apparaat waarin de accu wordt aangebracht.

2. Haal de accu niet uit elkaar.

3. Als de gebruikstijd aanzienlik korter is geworden, stopt u onmiddellijk met het gebruik. Anders kan dit leiden tot kans op oververhitting, mogelijke brandwonden en zelfs een explosie.

4. Als de elektrolÿt in uw ogen komt, wast u deze uit met schoon water en raadpleegt u onmiddellijk een arts. Dit kan leiden tot verlies van gezichtsvermogen.

5. Sluit de accu niet kort:

{1) Raak de accupolen niet aan met enig geleidend material.

(2) Bewaar de accu niet op een plaats waar deze in aanraking kan komen met andere metalen voorwerpen, zoals spijkers, munten, enz.

(8) Stel de accu niet bloot aan water of regen. Kortsluiting van de aceu kan leiden tot een hoge stroomsterkte, oververhitting, mogelike brandwonden en zelfs een defect.

6. Bewaar het gereedschap en de accu niet op plaatsen waar de temperatuur kan oplopen tot 50 °C of hoger.

7. Werp de accu niet in een vuur, zelfs niet als deze al ernstig beschadigd of helemaal versleten is. De aceu kan in een vuur exploderen.

8. Wees voorzichtig dat u de accu niet laat vallen of ergens tegenaan stoot.

BEWAAR DEZE INSTRUCTIES Tee voor een lange levensduur van de accu Laad de aceu op voordat deze volledig leeg is. Wanneer u merkt dat het gereedschap minder vermogen heeft, stopt u met het gebruik ervan en laadt u eerst de accu op.

2. Laad nooit een volledig opgeladen accu op. Te lang opladen verkort de levensduur van de accu.

3. Laad de aceu op bij een omgevingstemperatuur van 10 *C t/m 40 °C. Laat een warme accu eerst afkoelen voordat u deze oplaadt.

BESCHRIJVING VAN DE FUNCTIES LET OP:

+ Zorg ervoor dat het gereedschap is uitgeschakeld en dat de aceu is verwijderd voordat u de werking van het gereedschap aanpast of controleert.

De accu aanbrengen en verwijderen (zie afb. 1)

Schakel het gereedschap altijd uit voordat u de accu aanbrengt of verwijdert.

Om de aceu te verwijderen verschuift u de knop aan de voorkant van de accu en trekt u tegelikertid de accu uit het gereedschap

Om de accu aan te brengen lint u de lip op de accu uit met de groef in de behuizing en duwt u de accu op zijn plaats. Steek de accu zo ver mogelik in het gereedschap tot u een klikgeluid hoort. Als u het rode deel aan de bovenkant van de knop kunt zien, is de aceu niet goed aangebracht. Steek de accu zo ver mogelik erin tot het rode deel niet meer zichtbaar is. As u dit niet doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden.

Oefen geen grote kracht uit bij het aanbrengen van de aceu. Als de accu niet gemakkelijk in het gereedschap kan worden gestoken, wordt deze niet goed aangebracht.

Aan/uit-schakelaar (zie afb. 2)

LET OP: + Controleer altid, voordat u de accu in het gereedschap steekt, of de aan/uit-schakelaar op de juiste manier

schakelt en weer terugkeert naar de uit-stand nadat deze is losgelaten

Om het gereedschap in te schakelen, knijpt u gewoon de

aan/uit-schakelaar in. Laat de aan/uit-schakelaar los om

het gereedschap te stoppen

De lamp op de voorkant afb. 3)

+_Kijk niet rechtstreeks in het licht of naar de bron van de lamp.

Knijp de aan/uit-schakelaar in om de lamp op de voorkant

in te schakelen. De lamp blift branden zolang u de aan/

uit-schakelaar ingeknepen houdt. De lamp gaat 10 tot

15 seconden nadat u de aan/uit-schakelaar hebt

+ Gebruik een doek om het vuil van de lens van de lamp te vegen. Wees voorzichtig de lens van de lamp niet te bekrassen om de lichtopbrengst niet te verlagen.

Werking van de omkeerschakelaar (zie afb. 4)

Dit gereedschap is uitgerust met een omkeerschakelaar waarmee u de draairichting kunt omkeren. Druk op de omkeerschakelaar vanaf kant A voor de draairichting rechtsom, of vanaf kant B voor de draairichting linksom. Wanneer de omkeerschakelaar in de middenstand staat, kunt u de aan/uit-schakelaar niet inknijpen.

Controleer altid de draairichting alvorens het gereedschap te gebruiken.

Gebruik de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is gekomen. Als u de draairichting verandert voordat het gereedschap volledig stilstaat, kan het gereedschap worden beschadigd.

Als u het gereedschap niet gebruikt, zet u de omkeerschakelaar altijd in de middenstand

Diepteregeling (zie afb. 5)

De diepte kan worden ingesteld door de diepte-instelring te draaien. Draai deze in de richting "B" voor minder diep schroeven en in de richting "A" vor dieper schroeven. Een volledige omwenteling van de diepte-instelring staat gelik aan 1,5 mm verschil in diepte.

Stel de diepte-instelring zodanig in dat de afstand tussen de punt van de diepte-instelring en de kop van de schroef ongeveer 1 mm is, zoals aangegeven in de afbeeldingen. Draai bi wijze van proef een schroef in het material of een stuk gelikwaardig materiaal. ls de diepte nog niet geschiktis voor de schroef, past u de diepte-instelring aan tot u de juiste diepte-instelling bereikt (zie afb. 6 en 7).

ONDERDELEN AANBRENGEN/

+ Controleer altid of het gereedschap is uitgeschakeld en de accu is verwijderd alvorens enige werkzaamheden aan het gereedschap te verrichten.

Aanbrengen en verwijderen van de Om de bit te verwideren, trekt u aan de diepte-instelring van het gereedschap af. Pak daama de bit beet met een tang en trek de bit uit de magnetische bithouder. Soms is het handig de bit heen en weer te bewegen terwi] u eraan trekt (zie afb. 8).

Om de bit te plaatsen, duwt u deze stevig in de magnetische bithouder. Plaats vervolgens de diepte- instelring door deze stevig op het gereedschap te duwen (zie afb. 9).

bewaren (zie afb. 10) Plaats de bit in de bitklem op het gereedschap.

De draaghaak is handig om het gereedschap tijdelijk aan op te hangen. De haak kan aan beïde kanten van het gereedschap worden bevestigd.

Als u de haak eraf wilt halen, trekt u de lange kant ervan AAN BEIDE ZIJDEN uit elkaar in de richting van pil (1) en draait u deze in de richting van pil (2) (zie afb. 11).

BEDIENING Gebruik als schroevendraaier (zie afb. 12) Plaats de schroef op de put van de bit en plaats de punt van de schroef op het opperviak van het werkstuk dat u wilt vastschroeven.

Oefen druk uit op het gereedschap en schakel het in. Trek het gereedschap terug zodra de koppeling begint te slippen. Laat daama de aan/uit-schakelaar los.

Wanneer u de schroef op de punt van de bit plaatst, mag u de schroef niet te hard erop duwen. Als de schroef te hard erop wordt geduwd, zal de koppeling in werking treden en de schroef plotseling gaan draaïen. Hierdoor kan het werkstuk worden beschadigd of letsel worden veroorzaak.

Zorg ervoor dat de bit recht op de schroefkop staat omdat anders de schroef en/of de bit kunnen worden beschadigd

+_Zorg er altijd voor dat de machine is uitgeschakeld en de accu is verwijderd, voordat u een inspectie of onderhoud uitvoert.

De koolborstels vervangen (zie afb. 13) Vervang deze wanneer ze tot aan de slitgrensmarkering zijn afgesleten. Houd de koolborstels schoon en zorg ervoor dat ze vri kunnen bewegen in de houders.

Beide koolborstels dienen tegelikertid te worden vervangen. Gebruik alleen identieke koolborstels. Verwijder met behulp van een schroevendraaier de twee schroeven en vervolgens de voorkap (zie afb. 14)

Til de arm van de veer op en plaats deze vervolgens in het verdiepte deel van de behuizing met behulp van een platkopschroevendraaier, een dunne steel, of ets dergeliks (zie afb. 15).

Verwider de koolborstelkap van de koolborstels met behulp van een tang. Haal de versleten koolborstels eruit,

plaats de nieuwe erin, en plaats de koolborstelkappen in omgekeerde volgorde terug (zie afb. 16).

Zorg ervoor dat iedere koolborstelkap goed in de opening in de borstelhouder valt (zie afb. 17).

Plaats de voorkap terug en draai de twee schroeven stevig aan.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoud en afstellingen te worden uitgevoerd door een erkend Makita-servicecentrum of de Makita-fabriek, en altijd met gebruikmaking van originele Makita- vervangingsonderdelen.

+ Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita-gereedschap dat in deze gebruiksaanwijzing wordt beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlik letsel opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor de aangegeven gebruiksdoeleinden.

Mocht u meer informatie willen hebben over deze

accessoires, dan kunt u contact opnemen met uw

plaatselike Makita-servicecentrum.

+ Kruiskopinsteekbits

Magnetische bithouder

Divers types originele Makita-accu's en acculaders

Kunststoffen draagdoos

Voor model BFS440 Alleen voor Europese landen Geluidsnormen De typische, A-gewogen geluidsniveaus zin gemeten volgens EN60745-2-2:

Geluidsdrukniveau (Lo): 74 dB (A)

Onzekerheid (K): 3 dB (A) Het geluidsniveau kan tijdens gebruik hoger worden dan 85 dB (A).

Draag gehoorbescherming

De totale trilwaarde (triaxiale vectorsom) zoals

vastgesteld volgens EN60745-: Gebruikstoepassing: schroeven zonder slag Trillingsemissie (a): 2,5 m/s? of minder

Voor model BFS450 Alleen voor Europese landen Geluidsnormen De typische, A-gewogen geluidsniveaus zin gemeten volgens EN60745-2-2:

Geluidsdrukniveau (La): 75 dB (A)

Onzekerheïd (K): 3 dB (A) Het geluidsniveau kan tijdens gebruik hoger worden dan 85 dB (A).

Draag gehoorbescherming

De totale trilwaarde (triaxiale vectorsom) zoals

vastgesteld volgens EN60745-: Gebruikstoepassing: schroeven zonder slag Trillingsemissie (ay): 2,5 m/s? of minder

EU-VERKLARING VAN CONFORMITEIT ENH102-7

Model; BFS440, BFS450

Wii verklaren onder eigen verantwoordelijkheïd dat dit

product voldoet aan de normen in de volgende

documenten: EN60745, EN55014 in overeenstemming

met de richlinen van de Raad, 2004/108/EC, 98/37/EC. CE 2007

Verantwoordelike fabrikant:

3-11-8, Sumiyoshi-cho, Anjo, Aichi, JAPAN Erkende vertegenwoordiger voor Europa:
