Producttype	Opvouwbare elektrische step
Merk	Pure Electric
Model	Air 3
Afmetingen ingeklapt	120 x 45 x 50 cm
Afmetingen uitgeklapt	120 x 45 x 115 cm
Gewicht	13 kg
Maximale belasting	100 kg
Maximumsnelheid	25 km/h
Actieradius	30 km
Accutype	Lithium-ion 36 V, 7,5 Ah
Oplaadtijd	4 tot 6 uur
Motor	350 W borstelloze motor
Remmen	Trommelrem achter + elektronische rem
Banden	8,5 inch lekbestendige banden
Veringsystem	Voorvering
Verlichting	LED-koplamp voor + achterlicht
Scherm	LCD-scherm (snelheid, accu, modus)
Rijmodi	Eco, Standaard, Sport
Beschermingsklasse	IPX4 (spatwaterbestendig)
Inklapmechanisme	Inklapsysteem met één klik
Framemateriaal	Luchtvaartaluminiumlegering
Onderhoud	Reinigen met een vochtige doek, geen hogedrukreiniger gebruiken
Onderdelen	Beschikbaar op de website van de fabrikant (banden, accu, handgrepen, enz.)
Reparatie-index	Reparatie-index 8/10 (verwijderbare accu, gangbare onderdelen beschikbaar)

Veelgestelde vragen - Air 3 Pure Electric

Hoe vouw ik de Pure Electric Air 3 step in en uit?

Om in te klappen, trek de vergrendelingshendel op het stuur omhoog en klap de stuurkolom naar achteren tot deze vastklikt. Om uit te klappen, trek de inklaphendel en breng de stuurkolom omhoog tot u een klik hoort. Zorg ervoor dat het mechanisme goed vergrendeld is voor gebruik.

Wat is de werkelijke actieradius van de accu?

De opgegeven actieradius is 30 km, maar deze kan variëren afhankelijk van het gewicht van de bestuurder, het terrein, de temperatuur en de rijmodus. In de eco-modus kunt u tot 35 km halen, terwijl in de sportmodus de actieradius kan afnemen tot 20 km.

Hoe laad ik de accu op en hoe lang duurt het?

Sluit de meegeleverde lader aan op de oplaadpoort aan de zijkant van het deck. De oplaadtijd is ongeveer 4 tot 6 uur voor een volledige lading. Laat de accu niet langer dan 8 uur aan de lader en vermijd opladen direct na intensief gebruik.

Kan ik zelf de banden vervangen?

Ja, het vervangen van de banden kunt u zelf doen. De banden zijn lekbestendig, maar als ze vervangen moeten worden, demonteer dan het wiel, verwijder de oude band en installeer de nieuwe. Er is een instructievideo beschikbaar op de Pure Electric-website.

Is de step waterdicht?

De Air 3 heeft een beschermingsgraad IPX4, wat betekent dat het bestand is tegen waterspatten. U kunt hem gebruiken bij lichte regen, maar het wordt afgeraden om bij hevige regen te rijden of door diepe plassen te gaan. Dompel de step nooit onder.

Hoe stel ik de hoogte van het stuur af?

Draai de stuurklem los, stel de gewenste hoogte in (tussen 85 en 105 cm van de grond) en draai vervolgens stevig vast. Zorg dat u de begrenzingsmarkering op de stuurpen niet overschrijdt.

Wat moet ik doen als het LCD-scherm een foutcode weergeeft?

De foutcodes worden in de handleiding uitgelegd. De meest voorkomende zijn code E1 (probleem met remsensor) of E3 (accu te zwak). Zet de step uit, laat hem afkoelen en start opnieuw. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Moet ik de ketting of lagers smeren?

De Pure Electric Air 3 steps hebben een directe aandrijving (zonder ketting). Voor de lagers kunt u elke 3 maanden of na intensief gebruik een klein beetje siliconenvet op de wielen aanbrengen. Vermijd agressieve ontvetters.

Wat is het aanbevolen maximale gewicht voor de gebruiker?

Het maximale draaggewicht is 100 kg. Voor optimale prestaties en een langere acculevensduur wordt aanbevolen om niet boven de 90 kg te gaan.

Waar kan ik onderdelen vinden en wat is de levertijd?

De onderdelen (sturen, accu, banden, remmen) zijn verkrijgbaar op de officiële Pure Electric-website. De levering in Frankrijk duurt doorgaans 3 tot 7 werkdagen. Voor uitverkochte artikelen kunt u zich aanmelden om een melding te krijgen wanneer ze weer op voorraad zijn.

GEBRUIKSAANWIJZING Air 3 Pure Electric

In deze handleiding vindt u alles wat u moet weten over uw e-step Pure Air ³ . We hebben ook wat tips en trucs voor onderhoud opgenomen, zodat u uw nieuwe step optimaal kunt benutten.

NU VEEL GEMAKKELIJKER VAN A NAAR B

Scan de onderstaande QR-code voor een veilige start en om te gaan rijden:

Wij staan online klaar voor u - kijk op: www.purescooters.be/pages/contact-us-v2

Geniet van uw vrijheid op twee wielen Het team van Pure Electric

"Ik heb dit bedrijf opgericht om de mensheid te helpen. Het doel van Pure is een revolutie teweeg te brengen in individueel vervoer en een positief effect te hebben op onze planeet, waarvan de maatschappij nu en nog generaties lang profiteert."

Adam Norris – oprichter van Pure Electric

BELANGRIJK

Lees de onderstaande informatie zorgvuldig en bewaar deze voor het geval u deze later nodig hebt

INHOUDDEEL

DEEL 1 – AAN DE SLAG MET UW PURE AIR ³ 99

1.1 Wat zit er in de doos 99
1.2 Uw nieuwe elektrische step 100

DEEL 2 - VEILIG GEBRUIK VAN UW E-STEP 102

2.1 Rij-instructies 102

2.2 Pure-app 103

2.3 Essentiële tips en adviezen voor verzorging 104
2.4 Display 105

2.5 Accu en acculader 106

2.5.1 Accu opladen 107

2.6 Waterdichtheid 108
2.7 Display gebruiken 109

2.7.1 Aan- en uitzetten 109

2.7.2 Koplamp 109
2.7.3 Snelheid 110
2.7.4 Eenheden 110
2.7.5 Rijmodus 111
2.7.6 Richtingaanwijzers 111
2.7.7 Bluetooth 112
2.7.8 Cruisecontrol 112
2.7.9 Accu 113

DEEL 3 - UW E-STEP VERZORGEN 115

3.1 Controles voordat u gaat rijden 115

3.2 Onderhoud 115
3.3 Opslag 117
3.4 Reiniging 117
3.5 Reparaties 117
3.6 Veiligheidsmaatregelen 118

DEEL 4 - PROBLEMEN OPLOSSEN 119

4.1 Foutberichten 119

DEEL 5 - WAARSCHUWINGEN, GARANTIE EN TECHNISCHE INFORMATIE 120

5.1 Beoogd gebruik 120
5.2 Veilig rijden 121

5.3 Garantie 123
5.4 Afvoer 124
5.5 Serienummer 124

1.1 Wat zit er in de doos?

Dit pakket bevat:

• 1x Pure Air3 (of Pure Air3 Pro of Pure Air3 Pro+)
• 1x oplaadeenheid
• 1x gebruikershandleiding
• 1x inbussleutel (3 mm)
• 4x verzonken bouten M5
• 1x Pomp voor banden e-step

Als een van deze onderdelen ontbreekt, neem dan onmiddellijk contact op met de erkende leverancier.

We raden u aan de verpakking te bewaren in de geldigheidsperiode van de garantie (twee jaar na datum van levering).

We hebben de verpakking zo ontworpen dat deze geheel kan worden gerecycleerd. Na deze datum wordt u verzocht de verpakking op verantwoorde wijze te recycleren.

WAARSCHUWING

Houd plastic verpakking uit de buurt van kinderen, om verstikking te voorkomen

1.2 Uw nieuwe e-step gereedmaken voor gebruik

Uw nieuwe e-step is grondig gecontroleerd en gedeeltelijk gemonteerd door onze technici. Hij is bijna klaar voor gebruik – volg gewoon deze eenvoudige instructies en u kunt ervan tussen gaan!

Houd de e-step in de geopende doos terwijl u de step gereed maakt. Dan blijft de step stevig op zijn plaats tijdens de volgende stappen.

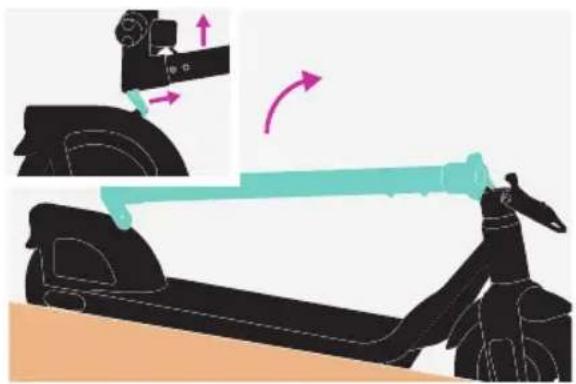

2. Stuurstang omhoog brengen

Verwijder alle resterende beschermende verpakking van de e-step en plooi deze open tot in vertikale positie terwijl de sluithendel naar beneden wijst

*We raden u met aandrang aan de doos te bewaren gedurende de geldigheidsperiode van de garantie, voor het geval dat u de e-step moet retourneren.

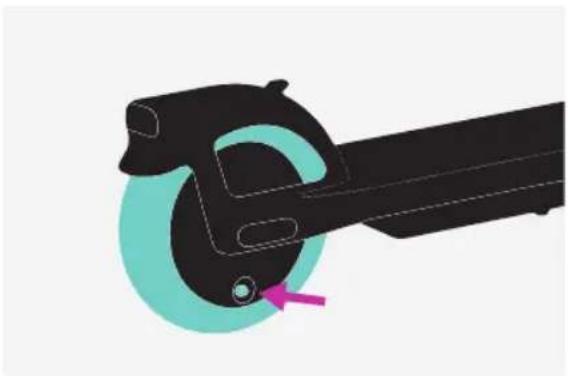

3. Grendel borgen 4. Stuur omhoog brengen

Breng de grendel omhoog en klem deze stevig op zijn plaats.

Til het stuur op de stuurstang en zorg dat de interne bedrading niet klem komt te zitten en de externe remkabel niet verdraaid wordt.

Verdraai het stuur om de openingen in de stuurstang uit de lijnen met het stuur. Pak de bouten van de stuurstang (in het afgedichte pakket) en plaats deze losjes in de boutopeningen van de stuurstang.

Gebruik de juiste meegeleverde inbussleutel om de bouten vast te draaien. Draai de schroeven niet meteen de eerste keer helemaal vast.

Laad de e-step volledig op tot het lampje op de lader van rood naar groen kleurt

Laad de accu van uw e-step totdat het statuslampje van de oplader verandert van rood in groen. Controleer of de banden zijn opgepompt tot de maximale druk van 36 psi/248 kPa. Het correcte drukbereik vindt u aan de zijkant van de band van uw e-step.

VEILIG GEBRUIK VAN UW E-STEP

2.1 Rij-instructies

1. Zet eerst uw e-step aan door de multifunctionele knop in het midden in te drukken en gedurende 2 seconden ingedrukt te houden. De display wordt geactiveerd en u hoort een piep.
2. Plaats om te gaan rijden een voet op het platform en zet met uw andere voet af om naar voren te rijden.

3. Druk nadat u zich hebt afgezet met uw duim enige tijd op de gashendel om te gaan versnellen. U moet een snelheid van 3 km/u hebben bereikt voordat de motor in actie komt.

4. U kunt sturen door het stuur naar links of rechts te verdraaien. De stuurinrichting is veerbelast om het stuur naar de centrale stand te laten terugkeren en om het gemakkelijker te maken om te sturen bij langdurig gebruik.

5. U kunt de e-step vertragen door aan de remhendel te trekken. Daarmee activeert u de elektrische rem van het achterwiel en de trommelrem van het voorwiel.
6. Als u wilt stoppen, verminder dan de snelheid totdat u bijna stilstaat. Plaats dan een voet op de grond en leun licht op die voet, zodat u volledig tot stilstand komt.

Tips om te beginnen:

Gebruik uw rechterduim om de gashendel te bedienen en uw linkerhand voor de rem en de richtingaanwijzers.

2.Modus selecteren

Zet de step aan en druk tweemaal op de mult-functionele knop om uw rijmodus te selecteren.

3. Afzetten om te starten

Zet u zelf met uw voet op de grond af en druk dan op de gashendel om de motor te activeren.

2.2 Pure-app

U kunt een verbinding tot stand brengen met uw op Bluetooth ingestelde Pure Air3 met behulp van de app voor apparaten met iOS of Android als besturingssysteem. Zo kunt u uw mobiele telefoon gebruiken als dashboard met daarop onder andere aanduidingen van de snelheid, de acculading en het voorspelde bereik.

Ga voor meer informatie en downloads naar:

pureelectric.com/pages/pure-escooter-app

BELANGRIJK

Gebruik de Pure-app om een PIN-voor uw e-step in te stellen en vergrendel deze om gebruik door onbevoegden te voorkomen.

2.3 Essentiële tips en adviezen voor verzorging

1. Houd uw banden op de juiste spanning

Daarmee verlaagt u de kans op lekke banden en verbetert u de prestaties van uw elektrische step.

Laad de accu van uw e-step minimaal eens in de maand volledig op.

1. Rij veilig en verantwoordelijk

Draag een helm, gebruik verlichting en houd u aan de plaatselijke wet- en regelgeving.

1. Regelmatig onderhoud

Onderhoud je Pure Electric e-step op regelmatige basis (volgens de richtlijnen in deze handleiding) zodat je het risico op zaken die de prestaties van je e-step beïnvloeden vermindert.

2.4 Display

Aan- en uitzetten

Druk de multifunctionele knop in en houd deze 2 seconden lang ingedruktUitschakeling na 5 minuten van inactiviteit

Koplamp aan/uit

Druk kort op de multifunctionele knop

Rijmodus wijzigen

Druk 2x op de multifunctionele knopAlle drie de rijmodi worden doorlopen (Normaal, Hoog, Stapovets)

2.5 Accu en acculader

Hoe laadt u de accu op?

Uw e-step wordt aangedreven door een lithium-ion-accu. Deze instructies helpen u optimaal gebruik te maken van uw accu.

• Laad de accu volledig op voordat u voor het eerst gaat rijden met uw e-step.
• Zorg dat de e-step is uitgeschakeld voordat u de accu gaat opladen.
• Laad de accu altijd op in een droge en schone omgeving uit de buurt van direct zonlicht.
• Als het lampje op de oplader van rood in groen verandert, is de opladerprocedure voltooid.
• Haal de stekker van de oplader eerst uit het stopcontact en daarna uit de e-step.

Veiligheidsopmerkingen

• Als u tekenen van schade constateert op de oplader of de kabels, gebruik deze dan niet en neem contact op met Pure Electric.
• Gebruik de oplader niet bij extreme temperaturen. Laad de accu van de e-step alleen op bij temperaturen tussen 5 °C en 40 °C.
• Laad de accu van de e-step altijd op in een veilige en goed geventileerde ruimte (bijvoorbeeld uit de buurt van brandbaar materiaal, kinderen en huisdieren en direct zonlicht). Ontkoppel de oplader wanneer het opladen is voltooid.
• Laat de e-step niet onbeheerd achter tijdens het opladen.
• Gebruik alleen de originele oplader die u hebt gekocht samen met deze e-step of een officiële oplader van Pure Electric ter vervanging.
• Als u de e-step lange tijd niet zult gebruiken, dan raden wij u aan de accu van de e-step minimaal een keer per maand volledig op te laden.

2.5.1 Accu opladen

Tijdens het opladen zijn alle normale functies van de e-step uitgeschakeld. Als u op de multifunctionele knop drukt, gaat een lampje branden ten teken dat de accu wordt opgeladen.

Wanneer het opladen is voltooid, brandt het lampje "Accu opladen" constant; dit geeft aan dat de accu volledig is geladen.

2.6 Waterdichtheid

Meer informatie over de mate van bescherming tegen het binnendringen van vloeistof bij de beschermingsklasse IP65 vindt u online en hieronder.

6 Volledig stofdicht. Volledige bescherming tegen stof en andere deeltjes, waaronder een vacuümafdichting, die is getest tegen een continue luchtstroom.
5 Bescherming tegen lage-drukstralen (6,3 mm) van gericht water onder alle hoeken (beperkte binnendringing toegestaan zonder schadelijke effecten).

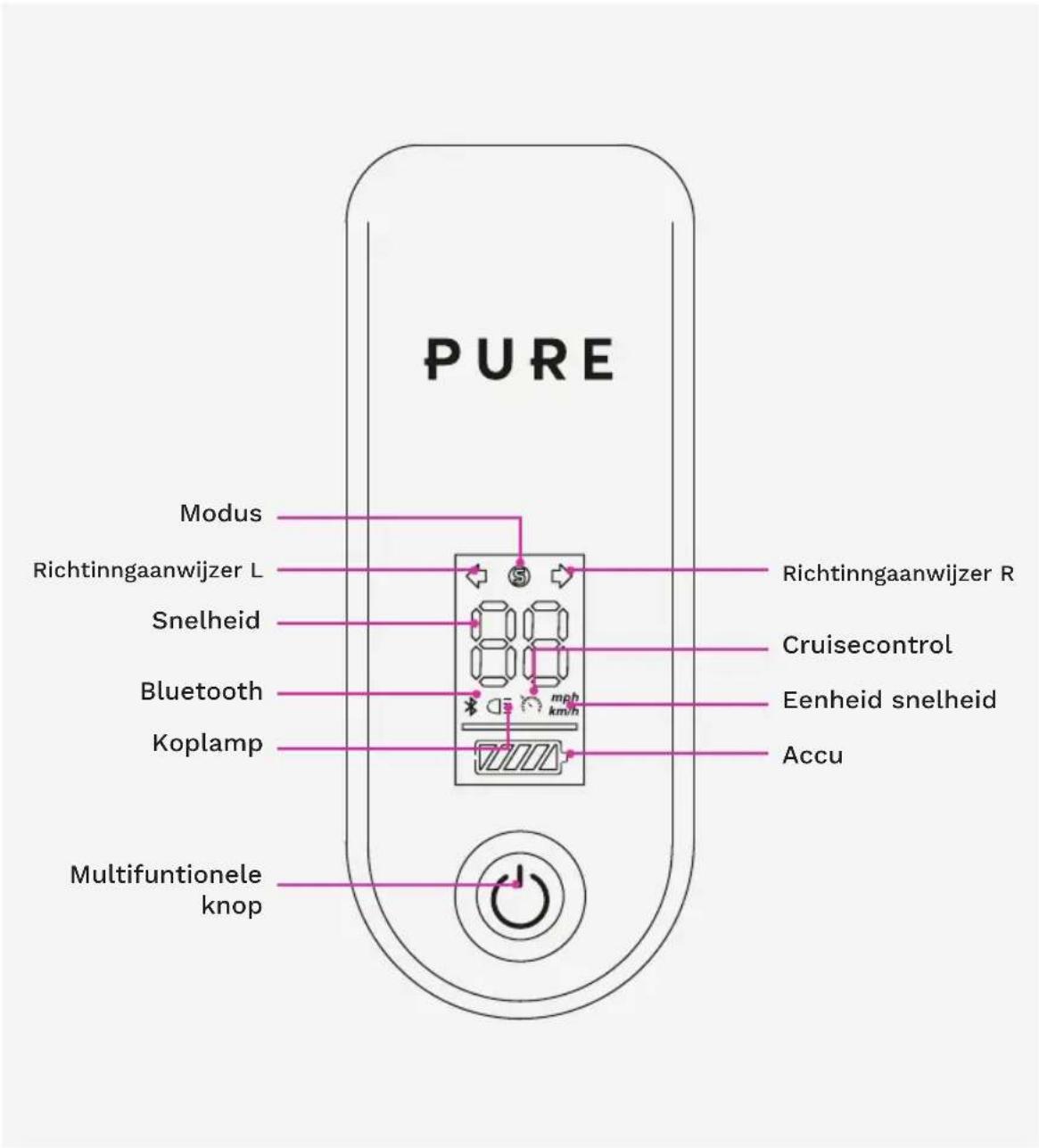

2.7 Display gebruiken

Op de display van uw e-step ziet u aan de onderkant een multifunctionele knop.

2.7.1 Aan- en uitzetten

U zet uw e-step aan of uit door op de multifunctionele knop te drukken en deze gedurende 2 seconden ingedrukt te houden. Als uw step is aangezet, wordt de e-step na 5 minuten van inactiviteit automatisch uitgeschakeld om de accu te ontzien.

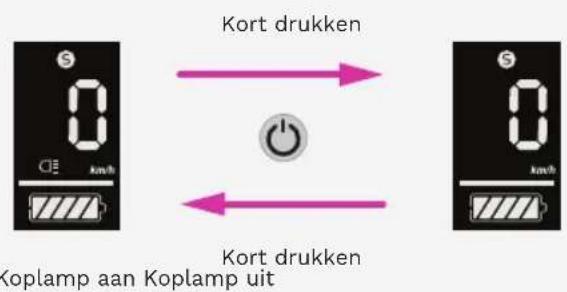

2.7.2 Koplamp

Als de e-step is ingeschakeld, schakelt u door de multifunctionele knop kort in te drukken de koplamp uit en aan.

2.7.3 Snelheid

De huidige snelheid wordt weergegeven met de grote cijfers in het midden van de display.

De gashendel werkt niet bij snelheden onder 3 km/u. Als er op de display een waarde van minder dan 3 km/u wordt weergegeven, zet dan af totdat u ten minste 3 km/u ziet, daarna kunt u de gashendel gebruiken door deze met uw duim in te drukken.

2.7.4 Eenheden

Standaard geeft de e-step metrische eenheden weer (km/u). U kunt overschakelen op Brits/Amerikaanse eenheden (mph), door naar 'Settings' (Instellingen) te gaan in de mobiele app (zie 2.5) wanneer er een verbinding is via Bluetooth.

2.7.5 Rijmodus

De rijmodus worden weergegeven door het pictogram 5 even de snelheidsdisplay. De eerste keer dat u de e-step gebruikt, is deze ingesteld op 'Normal' (normaal). Als u tweemaal op de multifunctionele knop drukt, kunt u de verschillende rijmodi doorlopen.

De geselecteerde rijmodus wordt opgeslagen wanneer de e-step wordt uitgezet.

2.7.6 Richtingaanwijzers

De richtingaanwijzers worden geactiveerd door de knop van de linker of de rechter richtingaanwijzer in te drukken. De groene pijlen in de hoeken boven in het scherm knipperen gelijktijdig met de richtingaanwijzers.

De richtingaanwijzers worden uitgeschakeld door de knop voor de tweede keer kort in te drukken.

De richtingaanwijzers gaan automatisch uit na 2 minuten.

2.7.7 Bluetooth

Bluetooth is in koppelmodus als de e-step is ingeschakeld. Als de app is verbonden, dan wordt het pictogram van Bluetooth weergegeven aan de linkerkant van het scherm.

2.7.8 Cruisecontrol

Cruisecontrol is standaard uitgeschakeld en kan alleen worden ingeschakeld via de app. Als cruisecontrol is ingeschakeld, dan knippert het pictogram (wit licht).

Als cruisecontrol is ingeschakeld, activeert u cruisecontrol wanneer u de gashendel bij constante snelheid indrukt en 5 seconden lang ingedrukt houdt. Het pictogram van cruisecontrol brandt met een constant wit licht als deze functie is ingeschakeld en de e-step behoudt een constante snelheid wanneer u de gashendel loslaat.

Cruisecontrol wordt uitgeschakeld wanneer u de rem of gashendel indrukt.

Pictogram knippert

2.7.9 Accu

Het ladingsniveau wordt aangegeven bij de accustatus, onder de snelheidsdisplay.

De statusweergave is in vijf staafjes verdeeld, zoals hieronder te zien is.

Als het niveau van de acculading van de e-step tot onder de 20% daalt, wordt het eerste staafje rood. Als het niveau van de acculading tot onder de 10% daalt, wordt het eerste staafje rood.

81 - 100%

61 - 80%

41 - 60%

21 - 40%

11 - 20%

0 - 10%

UW E-STEP VERZORGEN

3.1 Controles voordat u gaat rijden

Door uw e-step regelmatig te onderhouden houdt u deze in veilige en goede staat en hebt u er langer plezier van. Doe altijd het volgende voordat u wegrijdt:

- Controleer of alle schroeven en bouten goed vast zitten, met name die van het stuur, het scharnier, de remmen en de wielen.

- Controleer de banden en de spanning. Zorg dat de spanning in het optimale bereik ligt zoals vermeld op de zijkant van de band (tussen 36 en 50 psi, dit is tussen 248 en 345 kPa).

3.2 Onderhoud

• Reinig de e-step na gebruik altijd grondig met een vochtige doek. (Zie 3.4 voor meer informatie).
• Als u merkt dat de mechanismen van de grendel, stang, het lichaam of het scharnier van een voetsteun los zitten, raden wij u aan contact met ons op te nemen via [e-mail] voor hulp.
• Controleer altijd de bandenspanning voordat u wegrijdt om ervoor te zorgen dat deze in het aanbevolen bereik van 36 - 50 psi / 248 - 345 kPa ligt. In dit bereik bieden de lagere drukken meer comfort, terwijl bij de hogere drukken de prestaties het efficiëntst zijn.

Stuurstangvergrendeling vastzetten

Als u ervoor zorgt dat uw vergrendeling goed vast zit, raakt deze niet los in de loop der tijd. Als de vergrendeling los zit, volg dan deze instructies op om de vergrendeling vast te zetten.

Vastheid van de stuurstang- vergrendeling aanpassen

Draai eerst schroef 1 los met een inbussleutel (binnenzeskantsleutel) - 3 mm. Stel vervolgens de vastheid van de vergrendeling af door schroef 2 met een platte schroevendraaier steeds een achtste slag te verdraaien. Als de stang te vast zit, verdraai de schroef dan linksom met een achtste slag om de stang wat losser te maken.

Belangrijk - Als u denkt dat de klemkracht voldoende is om ervoor te zorgen dat de vergrendeling vast blijft zitten na sluiting, draai schroef 1 dan vast.

Neem voor ondersteuning en advies bij onderhoud contact met ons op via onze website www.purescooters.be/pages/contact-us-v2

3.3 Opslag

Berg de e-step in een droge plaats uit de buurt van direct zonlicht. Als de step gedurende lange tijd niet zal worden gebruikt, laad de accu dan iedere maand op, dan voorkomt u schade en gaat de accu langer mee.

Berg de e-step nooit op bij temperaturen van meer dan 50 °C of lager dan -20 °C, anders raakt de accu beschadigd. De capaciteit van de accu neemt af bij lage temperaturen, en dat betekent dat u minder ver kunt rijden.

3.4 Reiniging

Maak uw e-step na ieder gebruik schoon en droog deze, om roesten te voorkomen.

• Gebruik een licht bevochtigde spons of doek voor de reiniging en droog de step daarna met een handdoek.
• Gebruik GEEN grote hoeveelheden water of agressieve stoffen zoals ontvettingsmiddelen want dat kan leiden tot schade aan de e-step en de accu.
• Gebruik NOOIT een hogedrukreiniger.

3.5 Reparaties

De e-step mag alleen worden gerepareerd met officiële reserveonderdelen van een erkende leverancier of winkel en door een monteur van Pure Electric.

De opening, demontage of aanpassing van de e-step door middel van niet gelicentieerde of niet-officiële onderdelen of accessoires en/of door een onbevoegde persoon leidt ertoe dat de garantie haar geldigheid verliest.

Deze e-step bevat accu's die niet kunnen worden vervangen door de gebruiker. De accu's mogen alleen worden vervangen door een monteur van Pure Electric.

3.6 Mededelingen m.b.t. veiligheid

Deze e-step mag worden gebruikt door personen van 16 jaar en ouder.

De step kan ook worden gebruikt door personen met beperkt fysiek, zintuiglijk of mentaal vermogen, of een gebrek aan ervaring en kennis, indien zij voldoende toezicht en de juiste instructies hebben ontvangen over het veilige gebruik van de e-step en als zij de eventuele gevaren ervan begrijpen.

Laat kinderen niet spelen met de e-step. Reiniging of onderhoud door kinderen mag uitsluitend onder toezicht worden uitgevoerd.

De e-step mag uitsluitend worden gebruikt met de stroombron die bij het apparaat is geleverd.

De eigenaar van deze e-step is ervoor verantwoordelijk dat alle gebruikers deze handleiding hebben gelezen voorafgaande aan het gebruik.

Als u deze e-step verkoopt, dan moet u voor de koper een exemplaar van deze handleiding bijsluiten.

aansprakelijkheid voor schade, verlies, letsel, kosten of geschillen van enige aard die het gevolg zijn van het feit dat de informatie in deze gebruikershandleiding is genegeerd of dat eventuele toepasselijke plaatselijke verkeersregels en wet- en regelgeving betreffende parkeren en afvoer door de gebruiker zijn overtreden.

Deze handleiding bevat elementaire instructies voor het monteren en bedienen van de

e-step. Mocht u vragen hebben over de veilige en juiste bediening van deze e-step, neem dan contact op met de verkoper. In deze handleiding worden gebruikers in het algemeen aangeduid met "u".

Als u denkt dat het pakket van uw e-step niet alle vereiste onderdelen bevat zoals uiteengezet in deel 1.1, of als u vermoedt dat de e-step beschadigd is, neem dan contact op met Pure Electric binnen 30 dagen na aankoop.

Pure Electric Limited aanvaardt geen

WAARSCHUWING

Zoals ieder ander mechanisch apparaat wordt ook een vervoersmiddel zwaar belast en is het onderhevig aan slijtage. De verschillende materialen en onderdelen kunnen verschillend reageren bij slijtage of vermoeiing. Als de verwachte gebruiksduur voor een onderdeel is overschreden, kan dit plotseling afbreken en dat brengt het risico van verwonding van de gebruiker met zich mee.

Scheuren, krassen en verkleuringen op plaatsen die worden blootgesteld aan hoge belasting wijzen erop dat de gebruiksduur voor het onderdeel is overschreden en dat het dient te worden vervangen.

4

PROBLEMEN OPLOSSEN

4.1 Foutberichten

Uw e-step is zo geprogrammeerd dat er onder bepaalde omstandigheden een foutbericht wordt weergegeven. Deze berichten geven aan dat de e-step niet normaal werkt.

Als u een foutbericht op de display van uw e-step ziet, STOP DAN

ONMIDDELLIJK DE RIT en ga naar een winkel van Pure Electric voor

ondersteuning of neem contact op met Pure Electric via een e-mail gericht aan [e-mail].

Enkele van de codes die u kunt zien duiden op de volgende storingen:

Rem

Versnelling

Communicatie

Te hoge stroom

Te lage spanning

Te hoge spanning

Hall-sensor motor

Motorfase

PAS OP!

5.1 Beoogd gebruik

Deze e-step is ontworpen en bedoeld voor persoonlijk gebruik voor het afleggen van korte afstanden op asfalt en geplaveide oppervlakken die voldoende grip bieden voor de banden en die doorgaans worden gebruikt door persoonlijke mobiliteitsmiddelen, zoals fietsen en skateboards.

- Deze e-step mag niet worden gebruikt op losse oppervlakken zoals grind of zand of gladde oppervlakken zoals natte steen, ijs en sneeuw of metaal.

- Vermijd kuilen en gaten in het wegdek en botsingen met uitstekende randen.

- Deze e-step mag alleen één persoon tegelijk vervoeren.

- Deze e-step mag alleen worden gebruikt door mensen van 16 jaar of ouder.

- U moet u altijd houden aan de wetten in het gebied waarin u deze e-step berijdt.

- Het gewicht van de berijder mag niet meer dan 120 kg bedragen, inclusief rugzakken en andere voorwerpen die kunnen worden gedragen door de berijder.

- Bij overschrijding van deze gewichtslimiet bestaat het risico dat de berijder gewond raakt en/of dat er schade ontstaat aan de e-step, en dat maakt de garantie ongeldig.

- Lasten bevestigd aan het stuur zijn van invloed op de stabiliteit van het voertuig.

- De maximale lengte van de gebruiker is 2 m.

In het VK is deze e-step geclassificeerd als een 'persoonlijk licht elektrisch voertuig' door het Ministerie van Verkeer. Het is verboden om zonder verzekering deze e-step te berijden op de openbare weg in het VK. Het is echter toegestaan om de e-step op privé terrein te gebruiken met toestemming van de eigenaar van dat terrein.

Regelgeving verschilt van plaats tot plaats, dus zorg altijd dat u de wetgeving kent en u zich daaraan houdt.

Het is de verantwoordelijkheid van de gebruiker om de regels die van toepassing zijn in de omgeving waarin hij of zij rijdt te begrijpen en deze in in acht te nemen. Dit geldt voor alle landen. Deze regels omvatten onder meer (maar zijn niet beperkt tot):

• Vereisten betreffende minimumleeftijd
• Snelheidslimieten
  • Vereiste beschermingsmiddelen
  • Verkeerswetgeving

Pas de e-step niet aan en gebruik geen accessoires die niet zijn goedgekeurd door Pure Electric.

Aanpassingen kunnen ook de veilige bediening verstoren en resulteren in ernstig letsel en/of schade.

Vervanging van de handgrepen op het stuur maakt de garantie ongeldig tenzij het werk is uitgevoerd door een monteur van Pure Electric.

5.2 Rijden in alle veiligheid

Bij ieder voertuig zijn er risico's verbonden aan het gebruik. De e-step is geen uitzondering daarop. Net als bij een fiets moet u een veilig gebied uitzoeken om te oefenen en als het kan iemand om u te helpen met uw eerste ritjes. Het is belangrijk dat u zichzelf vertrouwd maakt met de bedieningselementen van de e-step voordat u in een omgeving gaat rijden waarin er een kans op aanrijdingen is. Oefen in een rustig gebied uit de buurt van andere voertuigen en gevaren.

Lees deze handleiding en zorg dat u de inhoud begrijpt voordat u met de step gaat rijden.

1. Controleer altijd de remmen, wielen en banden voordat u wegrijdt. Rij nooit met beschadigde remmen. U kunt de e-step vertragen door aan de remhendel te trekken aan de linkerzijde van het stuur. De remhendel activeert tegelijkertijd de trommelrem van het voorwiel en de elektrische rem van het achterwiel. Knijp zachtjes in de remhendel om effectief gebruik te maken van de rem op een stabiele manier en wees erop bedacht dat de remafstand groter kan zijn bij nat weer.
2. Controleer voordat u wegrijdt of de stuurinrichting werkt en of de vergrendeling voor het vouw-mechanisme goed op zijn plaats zit en de hendel stevig vastzit.
3. Draag platte en dichte schoenen als u de e-step gebruikt. Houd altijd beide voeten op het platform van de e-step tijdens het rijden, tenzij u afzet om te versnellen of wilt gaan stoppen. Wacht tot u volledig tot stilstand gekomen bent voordat u van de e-step stapt.
4. We raden u aan beschermingsmiddelen te gebruiken (zoals een helm en knie-beschermers) wanneer u met de e-step rijdt.

5. Houd het stuur altijd stevig met beide handen vast wanneer u rijdt.

6. U bent verantwoordelijk voor het verstandig berijden en besturen van de e-step om het risico van letsel te verkleinen. Gebruik de step niet onder invloed van drugs, alcohol of medicijnen die uw beoordelingsvermogen kunnen aantasten. Gebruik uw gezond verstand om situaties te herkennen en te vermijden waarin een risico bestaat voor u, anderen en het eigendom van anderen terwijl u de e-step gebruikt.

7. De e-step is ontworpen voor gebruik in de buitenlucht op effen en stabiele oppervlakken. U moet rekening houden met de omstandigheden waaronder u rijdt en altijd altijd bedacht zijn op potentiële risico's (verlichting, weer, andere deelnemers aan het verkeer/weggebruikers, etc.)
8. Beide banden moeten te allen tijde in contact blijven met de grond voor een adequate grip met het oog op veilig rijden (indien de omstandigheden dit toelaten).
9. Als uw e-step defect raakt of tekenen van slijtage vertoont raden wij u ten zeerste aan om onderhoud te laten uitvoeren.

Hoewel deze e-step in de beschermingscategorie IP65 valt (zie deel 2.6), moet u evengoed voorzichtig zijn wanneer u in nat weer rijdt en na gebruik de step drogen. Gebruik de e-step niet bij temperaturen onder -5 °C. Dit kan namelijk een negatief effect kan hebben op de prestaties en de gebruiksduur van de accu en motor.

• Houd de e-step altijd uit de buurt van omgevingen met een luchtvochtigheid van meer dan 90%.
• Probeer de e-step niet uit te zetten terwijl u nog rijdt.
• Wees extra voorzichtig wanneer u in het donker rijdt.
• Vermijd drukke zones.

• Laat een voetganger of fietser weten dat u eraan komt als deze u niet kan zien. Gebruik daarvoor de bel op de e-step.

• Gebruik deze e-step niet voor een doel dat afwijkt van het beoogde doel.

• Dit voertuig is niet bedoeld voor acrobatische stunts.
• Controleer regelmatig of de verschillende met bouten vastgedraaide elementen nog stevig vastzitten, in het bijzonder de wielassen, het vouwsysteem, de stuurinrichting en het remsysteem.
• Verwijder eventuele scherpe randen die zijn ontstaan door het gebruik.
• De staander moet volledig ingeklapt worden vooraleer u uw voeten op de step plaatst. Zet uw voet nooit op de spatborden.

De fabrikant kan naar eigen goeddunken andere relevante informatie toevoegen.

WAARSCHUWING

Pas op: de rem kan heet worden door gebruik. Raak de rem na gebruik niet aan.

De e-step mag alleen worden gerepareerd met originele reserveonderdelen van een erkende leverancier of winkel en door een bevoegd monteur van Pure Electric. De opening, demontage of aanpassing van de e-step door middel van niet gelicentieerde of niet originele onderdelen of accessoires of door een onbevoegde persoon leidt ertoe dat de garantie haar geldigheid verliest.

Zoals ieder ander mechanisch apparaat wordt ook een vervoersmiddel zwaar belast en is het onderhevig aan slijtage. De verschillende materialen en onderdelen kunnen verschillend reageren bij slijtage of vermoeiing. Als de verwachte gebruiksduur voor een onderdeel is overschreden, kan dit plotseling breken en dat brengt het risico van verwonding van de gebruiker met zich mee.

Scheuren, krassen en verkleuringen op plaatsen die worden blootgesteld aan hoge belasting wijzen erop dat de gebruiksduur voor het onderdeel is overschreden en dat het dient te worden vervangen.

5.3 Garantie

Bij de aankoop van deze e-step is een garantie van 24 maanden inbegrepen tegen originele defecten in materiaal en fabricage vanaf de datum waarop u de e-step in ontvangst hebt genomen. Deze garantie dekt de arbeidskosten en de kosten van onderdelen die nodig zijn om uw e-step goed te laten werken gedurende de garantieperiode van

24 maanden.

Bewaar uw aankoopbewijs, dit hebt u later nodig voor inlichtingen over deze garantie.

De originele garantie kan worden overgedragen aan een nieuwe eigenaar als het originele aankoopbewijs ook wordt overgedragen aan de nieuwe eigenaar. De garantieperiode blijft 24 maanden vanaf de originele

leveringsdatum.

Verbruiksartikelen zijn niet inbegrepen bij deze garantie. Deze worden voor alle duidelijkheid hieronder vermeld.

• Banden
• Remkabels
• Remblokken
• Cosmetische artikelen (bijvoorbeeld lak en stickers)
• Rubberen stoppen

Wanneer kunt u uw garantie NIET gebruiken?

U kunt de garantie niet gebruiken als:

• U vraagt verbruiksartikelen te repareren (hierboven vermeld) die niet gedekt worden door de garantie.

• Het onderdeel dat is aangeboden ter reparatie of onderhoud tekenen van misbruik vertoont of van een vorm van gebruik die in strijd is met de instructies zoals beschreven in deze handleiding, waaronder (maar niet beperkt tot) onjuist gebruik of verkeerd onderhoud en onjuiste opslag of tekenen van botsingsschade.

• De verlangde reparaties nodig zijn omdat de e-step betrokken is geweest bij een ongeluk of de schade het gevolg is van roekeloos gedrag of opzet.

• De verlangde reparaties normale slijtage betreffen of oppervlakkige dan wel cosmetische schade.

U kunt uw garantie niet gebruiken zonder het originele aankoopbewijs waarmee de garantieduur van de e-step wordt gevalideerd op basis van het serienummer en de datum op het aankoopbewijs.

De opening, demontage of aanpassing van de e-step door middel van niet gelicentieerde of niet-officiële onderdelen of accessoires en/of door een onbevoegde persoon leidt ertoe dat de garantie haar geldigheid verliest

Als uw e-step onderhoud vergt, neem dan contact op met de plaatselijke winkel of stuur een e-mail naar ons op het adres

[e-mail]. Als uw e-step is geregistreerd onder garantie en gedekt is voor reparatie, dan wordt het voertuig gratis voor u gerepareerd.

Pure Electric Bedrijfsadres (UK & EU):

UK Business

Pure Electric LTD.

New Farm Offices

Hartlake, Glastonbury

BA6 9AB, UK

Dit symbool op het product geeft aan dat het product voldoet aan de Europese Richtlijn 2012/19/EU. Elektrische apparaten mogen niet met het huisvuil worden weggegooid. Breng deze naar een van de vermelde inzamelingspunten voor dit doel. Neem contact op met de plaatselijke overheid of uw dealer voor advies over recycling. De correcte afvoer van oude apparaten helpt bij de bescherming van milieu en de gezondheid.

5.5 Serienummer

Het serienummer vindt u aan de onderkant van de accubak van uw e-step aan de buitenkant van de bak.

SERIENUMMER:

MODEL:

EIGENAAR:

Model	Pure Air 2
Afmetingen opgevouwen	46 (H) x 55 (B) x 113 cm (L)
Afmetingen uitgevouwen	115 (H) x 55 (B) x 113 cm (L)
Gewicht	15,5 kg
Frame gemaakt van	Staal
Wieldiameter	10 inch/25,4 cm
Maximale bereik	30 km
Hellingvermogen (max)	14%
Aandrijving	Elektrisch
Topsnelheid	≤ 25 km/u
Remmen	Trommelrem (voorwiel) een elektromagnetische rem (achterwiel)
Accu	Lithium-ion-accu
Spanning	36 V
Accucapaciteit	7.8 Ah
Nominaal motorvermogen	350 W
Oplaadtijd	4 uur
Niveau van A-gewogen continue geluidsdruk	< 70 dB (A)
Bluetooth frequentieband(en)	2400-2480 MHz
Maximaal RF-vermogen	+4dBm
Ingang oplader	100-240V AC, 50-60Hz, 2.5A
Uitgang oplader	42V DC, 2.0A

PURE AIR ³ PRO

Model	Pure Air 2 Pro
Afmetingen opgevouwen	46 (H) x 55 (B) x 113 cm (L)
Afmetingen uitgevouwen	115 (H) x 55 (B) x 113 cm (L)
Gewicht	16,5 kg
Frame gemaakt van	Staal
Wieldiameter	10 inch/25,4 cm
Maximale bereik	40 km
Hellingvermogen (max)	19%
Aandrijving	Elektrisch
Topsnelheid	≤ 25 km/u
Remmen	Trommelrem (voorwiel) een elektromagnetische rem (achterwiel)
Accu	Lithium-ion-accu
Spanning	36 V
Accucapaciteit	10 Ah
Nominaal motorvermogen	500 W
Oplaadtijd	6 uur
Niveau van A-gewogen continue geluidsdruk	< 70 dB (A)
Bluetooth frequentieband(en)	2400-2480 MHz
Maximaal RF-vermogen	+4dBm
Ingang oplader	100-240V AC, 50-60Hz, 2.5A
Uitgang oplader	42V DC, 2.0A

PURE AIR ³ PRO ⁺

Model	Pure Air a Pro+
Afmetingen opgevouwen	46 (H) x 55 (B) x 113 cm (L)
Afmetingen uitgevouwen	115 (H) x 55 (B) x 113 cm (L)
Gewicht	16,5 kg
Frame gemaakt van	Staal
Wieldiameter	10 inch/25,4 cm
Maximale bereik	50 km
Hellingvermogen (max)	19%
Aandrijving	Elektrisch
Topsnelheid	≤ 25 km/u
Remmen	Trommelrem (voorwiel) een elektromagnetische rem (achterwiel)
Accu	Lithium-ion-accu
Spanning	36 V
Accucapaciteit	12,8 Ah
Nominaal motorvermogen	500 W
Oplaadtijd	7,25 uur
Niveau van A-gewogen continue geluidsdruk	< 70 dB (A)
Bluetooth frequentieband(en)	2400-2480 MHz
Maximaal RF-vermogen	+4dBm
Ingang oplader	100-240V AC, 50-60Hz, 2.5A
Uitgang oplader	42V DC, 2.0A

EG-verklaring van overeenstemming

PURE

ELECTRIC

in overeenstemming met EN ISO 17050-1:2004

Wij: Pure Electric Ltd.

In overeenstemming met de volgende Richtlijn(en) :

2014/53/EU betreffende radioapparatuur

2014/35/EU betreffende de harmonisatie van de wetgevingen van de lidstaten inzake elektromagnetische compatibiliteit

2014/30/EU Elektromagnetische compatibiliteit (EMC)

2011/65/EU betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur

2006/42/EC Richtlijn betreffende machines

2012/19/EU Afgedankte elektrische en elektronische apparatuur (AEEA)

verklaren hierbij dat :

Apparatuur : Personal Light Electric Vehicles

Merk : Pure Electric

Modelnr.: Air / Air Pro / Air Pro+

voldoet aan de toepasselijke vereisten van de bovenstaande richtlijnen en de volgende documenten:

EN 300 328 V2.1.1 Geharmoniseerde norm voor de richtlijn betreffende radioapparatuur voor breedbanddatatransmissiesystemen

EN 60335-2- Veiligheid – Bijzondere eisen voor acculaders 29:2004+A2:2010

EN 60335-1:2012+AC: Elektrische uitrusting van machines – Algemene eisen 2014+A11:2014+A13:2017

EN 61000-6-1:2007:2012 Immuniteitsnorm voor huishoudelijke, handels- en licht-industriële omgevingen

EN 61000-6-3:2007/ Emissienorm voor huishoudelijke, handels- en licht-industriële omgevingen A1:2011/AC:2012

EN 61000-4-2:2009 Testnorm voor immuniteit tegen elektrostatische ontlading

EN 17128:2020 Licht gemotoriseerde voertuigen voor het vervoer van personen en goederen en verwante faciliteiten die niet afhankelijk zijn van type-goedkeuring voor weggebruik Persoonlijke lichte elektrische voertuigen (PLEV). Vereisten en testmethoden.

EN ISO 12100:2010 Veiligheid van machines – algemene principes voor ontwerp – Risicobeoordeling en risicobeperking

EN 62133-2:2017 Secundaire cellen en accu's die alkalische of andere, niet-zure elektrolyten bevatten. Veiligheidsvereisten voor draagbare afgedekte secondaire cellen en voor accu's die daarvan gemaakt zijn voor gebruik in draagbare toepassingen – lithiumsystemen

BSEN 60529 Mate van bescherming geboden door behuizingen (IP-code) IP65

Richtlijn 2011/65/EU en wijziging van richtlijn (EU) 2015/863

Hierbij verklaar ik dat de hierboven genoemde apparatuur ontworpen is om te voldoen aan de relevante delen van de bovenstaande specificaties. De eenheid voldoet aan alle toepasselijke essentiële vereisten van de Richtlijnen.

Bevoegd ondertekenaar namens Pure Electric:
