Tuotetyyppi	Kokoontaitettava sähköpotkulauta
Brändi	Pure Electric
Malli	Air 3
Taitetut mitat	120 x 45 x 50 cm
Avatut mitat	120 x 45 x 115 cm
Paino	13 kg
Suurin kuorma	100 kg
Suurin nopeus	25 km/h
Toimintamatka	30 km
Akun tyyppi	Lithium-ion 36 V, 7,5 Ah
Latausaika	4 - 6 tuntia
Moottori	350 W harjaton moottori
Jarrut	Takajarru (rumpujarru) + elektroninen jarru
Renkaat	8,5 tuuman puhkeamattomat renkaat
Jousitus	Etujousitus
Valaistus	LED-etuvalo + takavalot
Näyttö	LCD-näyttö (nopeus, akku, tila)
Ajotilat	Eco, Standard, Sport
Suojausluokka	IPX4 (veden roiskeilta suojattu)
Taittaminen	Yhden napsautuksen taittojärjestelmä
Rungon materiaali	Ilmailualumiiniseos
Huolto	Puhdista kostealla liinalla, älä käytä painepesuria
Varaosat	Saatavilla valmistajan verkkosivuilta (renkaat, akku, kahvat jne.)
Korjattavuus	Korjattavuusindeksi 8/10 (irrotettava akku, yleiset osat saatavilla)

Usein kysytyt kysymykset - Air 3 Pure Electric

Kuinka taittaa ja avata Pure Electric Air 3 -potkulauta?

Taittaaksesi vedä ohjaustangossa olevaa lukituskahvaa ylöspäin ja käännä ohjaustankoa taaksepäin, kunnes se napsahtaa paikalleen. Avataksesi vedä taittovipua ja nosta ohjaustankoa, kunnes kuulet napsahduksen. Varmista, että mekanismi on lukittu kunnolla ennen käyttöä.

Mikä on akun todellinen toimintamatka?

Ilmoitettu toimintamatka on 30 km, mutta se voi vaihdella kuljettajan painon, maaston, lämpötilan ja ajotilan mukaan. Eco-tilassa voit saada jopa 35 km, kun taas Sport-tilassa toimintamatka voi laskea 20 km:iin.

Kuinka ladata akku ja kuinka kauan se kestää?

Kytke mukana tullut laturi kannen sivussa olevaan latausliitäntään. Latausaika on noin 4 - 6 tuntia täyteen lataukseen. Älä jätä akkua kytketyksi yli 8 tunniksi ja vältä lataamista heti intensiivisen käytön jälkeen.

Voiko renkaat vaihtaa itse?

Kyllä, renkaiden vaihto voidaan tehdä itse. Renkaat ovat puhkeamattomia, mutta jos ne on vaihdettava, irrota pyörä, poista kulunut rengas ja asenna uusi. Opetusvideo on saatavilla Pure Electricin verkkosivustolla.

Onko potkulauta vedenpitävä?

Air 3:n suojausluokka on IPX4, mikä tarkoittaa, että se kestää veden roiskeita. Sitä voidaan käyttää kevyessä sateessa, mutta voimakkaassa sateessa tai syvien lätäköiden läpi ajoa ei suositella. Älä koskaan upota potkulautaa veteen.

Kuinka säätää ohjaustangon korkeutta?

Irrota ohjaustangon kiristysrengas, säädä haluttuun korkeuteen (85 - 105 cm maasta) ja kiristä uudelleen. Varo ylittämästä tankoon merkittyä rajoitusmerkkiä.

Mitä tehdä, jos LCD-näyttö näyttää virhekoodin?

Virhekoodit on kuvattu käyttöohjeessa. Yleisin on koodi E1 (jarruanturin ongelma) tai E3 (akku liian heikko). Sammuta potkulauta, anna sen jäähtyä ja käynnistä uudelleen. Jos ongelma jatkuu, ota yhteyttä asiakaspalveluun.

Tarvitseeko ketjua tai laakereita voidella?

Pure Electric Air 3 -potkulaudoissa on suoravetovoimansiirto (ilman ketjua). Laakereille levitä pieni määrä silikonirasvaa pyörille 3 kuukauden välein tai intensiivisen käytön jälkeen. Vältä voimakkaita rasvanpoistoaineita.

Mikä on suositeltu enimmäispaino käyttäjälle?

Suurin kuorma on 100 kg (220 lbs). Parhaan suorituskyvyn ja akun käyttöiän pidentämiseksi on suositeltavaa olla ylittämättä 90 kg.

Mistä löytää varaosia ja mikä on toimitusaika?

Varaosat (ohjaustangot, akku, renkaat, jarrut) ovat saatavilla Pure Electricin virallisilla verkkosivuilla. Toimitus Ranskaan kestää yleensä 3 - 7 arkipäivää. Loppuunmyytyjen tuotteiden osalta rekisteröidy saadaksesi ilmoituksen uudesta saatavuudesta.

KÄYTTÖOHJE Air 3 Pure Electric

2.6 Vattensäkerhet 140

Tiedämme, että haluat lähteä matkaan, joten emme pidättele sinua.

Tässä oppaassa selitetään kaikki, mitä sinun tarvitsee tietää Pure Ai ³ -sähköpotkulaudasta. Olemme sisällyttäneet siihen myös huoltovinkkejä ja -kikkoja sekä turvallisuusneuvoja, jotta saat uudesta sähköpotkulaudastasi eniten irti.

Skannaa alla oleva QR-koodi, niin pääset turvallisesti alkuun, ja jatka:

Meidät löytää verkosta – katso suomenkielisiltä sivuilta osoitteesta: www.pureelectric.com

Nauti kaksipyöräisestä vapaudesta.. Pure Electric -tiimi

"Perustin tämän yhtiön auttaakseni ihmiskuntaa. Puren tavoitteena on mullistaa henkilökohtaiset kuljetustarpeet ja vaikuttaa myönteisesti planeettaan, mikä hyödyttää yhteiskuntaa nyt ja tulevien sukupolvien aikana."

Adam Norris – Pure Electricin perustaja

TÄRKEÄÄ

Lue huolellisesti ja pidä tallessa vastaisen varalta

SISÄLTÖ

1. OSIO - PURE AIR ³ -POTKULAUDAN KÄYTÖN ALOITUS 163

1.1 Laatikon sisältö 163

1.2 Uuden sähköpotkulaudan käyttöönotto 164

2. OSIO – SÄHKÖPOTKULAUDAN TURVALLINEN KÄYTTÖ 166

2.1 Ajo-ohjeet 166

2.2 Pure-sovellus 167

2.3 Olennaiset hoitovinkit ja -neuvot 168

2.4 Näyttö 169

2.5 Akku ja laturi 170

2.5.1 Akun lataus 171

2.6 Vedenkestävyys 172

2.7 Näytön käyttö 173

2.7.1 Kytkeminen päälle/pois 173

2.7.2 Ajovalot 173

2.7.3 Nopeus 174

2.7.4 Yksiköt 174

2.7.5 Ajotila 175

2.7.6 Suuntavilkut 175

2.7.7 Bluetooth 176

2.7.8 Vakionopeussäädin 176

2.7.9 Akku 177

3. OSIO - SÄHKÖPOTKULAUDASTA HUOLEHTIMINEN 179

3.1 Ajoa edeltävät tarkistukset 179

3.2 Huolto 179

3.3 Säilytys 181

3.4 Puhdistus 181

3.5 Korjaukset 181

3.6 Turvatoimet 182

4. OSIO - VIANETSINTÄ 183

4.1 Virheviestit 183

5. OSIO - VAROITUKSET, TAKUU JA TEKNISET TIEDOT 184

5.1 Käyttötarkoitus 184

5.2 Turvallinen ajaminen 185

5.3 Takuu 187

5.4 Hävitys 188

5.5 Sarjanumero 188

5.6 Tekniset tiedot 189

PURE AIR ³ -POTKULAUDAN KÄYTÖN ALOITUS

1.1 Laatikon sisältö

Tähän pakettiin sisältyy:

• 1x Pure Air ³ (tai Pure Air ³ Pro tai Pure Air ³ Pro+)
- 1x Laturi
• 1x Käyttöopas
• 1x Kuusiokoloavain (3mm)
• 4x M5 uppokantapulttia
• 1x Potkulaudan rengaspumppu

Jos jokin näistä tuotteista puuttuu, ota heti yhteyttä valtuutettuun edustajaan.

Suosittelemme, että pidät pakkausmateriaalit tallessa koko takuuajan.

Olemme suunnitelleet pakkauksen täysin kierrätettäväksi. Pidä laatikko tallessa sähköpotkulaudan takuun voimassaoloajan. Kierrätä se vastuullisesti takuun päätyttyä.

VAROITUS

Pidä muovipeite lasten ulottumattomissa tukehtumisvaaran välttämiseksi.

1.2 Uuden sähköpotkulaudan käyttöönotto

Teknikkomme ovat tarkistaneet huolellisesti ja koonneet osittain uuden sähköpotkulautasi. Se on melkein ajovalmis – sinun tarvitsee vain noudattaa näitä helppoja käyttöönotto-ohjeita, niin olet valmiina lähtöön!

Pidä sähköpotkulauta avatussa laatikossa valmistelun aikana. Näin se pysyy tukevasti paikallaan seuraavien vaiheiden ajan.

2. Käännä pystyputki ylös1. Valmistele la

Poista sähköpotkulaudasta kaikki jäljellä oleva suojamateriaali, ja taita se sitten auki pystyasentoon varmistaen, että salpa on alhaalla.

*Suosittelemme ehdottomasti, että säilytät laatikon koko takuuajan siltä varalta, että sähköpotkulauta tarvitsee palauttaa.

3. Kiinnitä salpa 4. Nosta ohjaustanko

Nosta salpamekanismia, kunnes se kytkeytyy pystyputkeen.

Varoitus! – Älä aja potkulaudalla, jos salpa on löysällä.

Nosta ohjaustanko pystyputken päälle varmistaen, etteivät sisäiset johdot jää puristuksiin eikä ulkoinen jarruvaijeri joudu kierteelle.

5. Kiinnitä ohjaustanko

Käännä ohjaustankoa niin, että pystyputkessa ja ohjaustangossa olevat reiät osuvat kohdakkain. Paikanna pystyputken pultit (suljetusta paketista) ja pistä ne löysästi pystyputken pulttisyvennyksiin.

Kiristä pultit mukana tulevalla, oikean kokoisella kuusiokoloavaimella. Kiristä ruuvit vuorotellen vähän kerrallaan.

7. Lataa akku täyteen

Lataa sähköpotkulauta, kunnes laturin tilavalo vaihtuu punaisesta vihreäksi.

Tarkista, että renkaissa on optimipaine 2,48 bar. Rengaspaineen vaihtelurajat on merkitty potkulaudan renkaan kylkeen.

SÄHKÖPOTKULAUDAN TURVALLINEN KÄYTTÖ

2.1 Ajo-ohjeet

1. Kytke ensin sähköpotkulautaan virta painamalla keskellä olevaa monitoimipainiketta 2 sekuntia. Näyttö kytkeytyy päälle.
2. Jotta voit aloittaa ajon, laita toinen jalka astinlaudalle ja potkaise toisella jalalla maasta vauhtia liikkuaksesi eteenpäin.

3. Liikkuessasi eteenpäin paina tasaisesti peukalolla kaasuvipua, niin potkulauta alkaa kiihtyä. Nopeuden on oltava vähintään 3 km/h, että kaasuvipu alkaa toimia.

4. Ohjaa kääntämällä ohjaustankoa vasemmalle tai oikealle. Ohjausmekanismi on jousikuormitteinen ja palautuu keskelle, mikä helpottaa ohjaamista pitkällisessä käytössä.

5. Voit hidastaa sähköpotkulautaa vetämällä jarruvivusta. Jarrutus aktivoi sekä takasähköjarrun että eturumpujarrun.
6. Pysähdy hidastamalla ensin lähes seisahduksiin. Laita sitten toinen jalka maahan ja nojaa hieman maassa olevan jalan puolelle, kun pysähdyt.

Pikavinkkejä vauhtiin pääsemiseksi:

2. Valitse ajotila1. Hallintalaitteet 3. Potkaise liikkee

Kaasuta oikealla peukalolla. Jarruta ja käytä suuntavilkkuja vasemmalla kädellä.

Kytke virta ja painaise monitoimipainiketta kahdesti valitaksesi ajotilan.

Potkaise maasta vauhtia ja paina sitten kaasua aktivoidaksesi moottorin.

2.2 Pure Electric -sovellus

Voit yhdistää Pure Advanceen Bluetoothin kautta iOS- ja Android-laitteille tarkoitetulla sovelluksella. Näin voit käyttää älypuhelintasi mittaristona, joka näyttää muun muassa nopeuden, akun varauksen ja toimintasädearvion.

Täältä saa lisätietoja sovelluksesta ja sen voi ladata: pureelectric.com/pages/pure-escooter-app

TÄRKEÄÄ

Aseta Pure Electric -sovelluksen avulla sähköpotkulaudan PIN-koodi ja lukitse se luvattoman käytön estämiseksi.

2.3 Olennaiset hoitovinkit ja -neuvot

1. Pidä rengaspaineena 2,48 bar

Rengas puhkeaa harvemmin ja suorituskyky paranee.

2. Pidä akusta huolta

Lataa akku täyteen vähintään kerran kuukaudessa.

3. Aja turvallisesti ja vastuullisesti

Käytä kypärää, valoja ja suuntavilkkuja sekä noudata liikennemääräyksiä.

4. Säännöllinen huolto

Pure Electric -sähköpotkulaudan säännöllinen huolto (noudattamalla tämän käyttöoppaan ohjeita) auttaa vähentämään sähköpotkulaudan suorituskykyyn vaikuttavien ongelmien esiintymisriskiä.

2.4 Näyttö

2.5 Akku ja laturi

Lataaminen

Sähköpotkulaudan voimanlähteenä on litiumioniakku. Näiden ohjeiden avulla saat akusta eniten irti.

• Lataa akku täyteen, ennen kuin ajat sähköpotkulaudalla ensikerran.
• Varmista, että sähköpotkulauta on pois päältä latauksen aikana.
• Lataa akku aina kuivassa ja puhtaassa ympäristössä suoralta auringonpaisteelta suojassa.
• Kun laturin merkkivalo muuttuu punaisesta vihreäksi, lataus on päättynyt.
• Vedä virtapistoke ensin pistorasiasta ja sitten sähköpotkulaudasta.

Turvailmoitukset

• Jos huomaat laturissa tai johdoissa vaurioita, älä käytä niitä ja ota yhteyttä Pure Electriciin.
• Vältä lataamista äärilämpötiloissa. Lataa sähköpotkulauta vain 5 °C:n ja 40 °C:n välillä.
• Lataa sähköpotkulauta aina turvallisessa ja hyvin tuuletetussa paikassa (esim. tulenaroista aineista, lapsista ja lemmikkieläimistä loitolla sekä suoralta auringonpaisteelta suojattuna). Kytke laturi irti, kun lataus on päättynyt.
• Älä jätä latautuvaa sähköpotkulautaa vartioimatta.
• Käytä sähköpotkulaudan lataamiseen vain sen mukana toimitettua alkuperäistä laturia tai virallista Pure Electric -varalaturia.
• Jos et aio käyttää sähköpotkulautaa pitkään aikaan, suosittelemme akun lataamista täyteen vähintään kerran kuukaudessa.

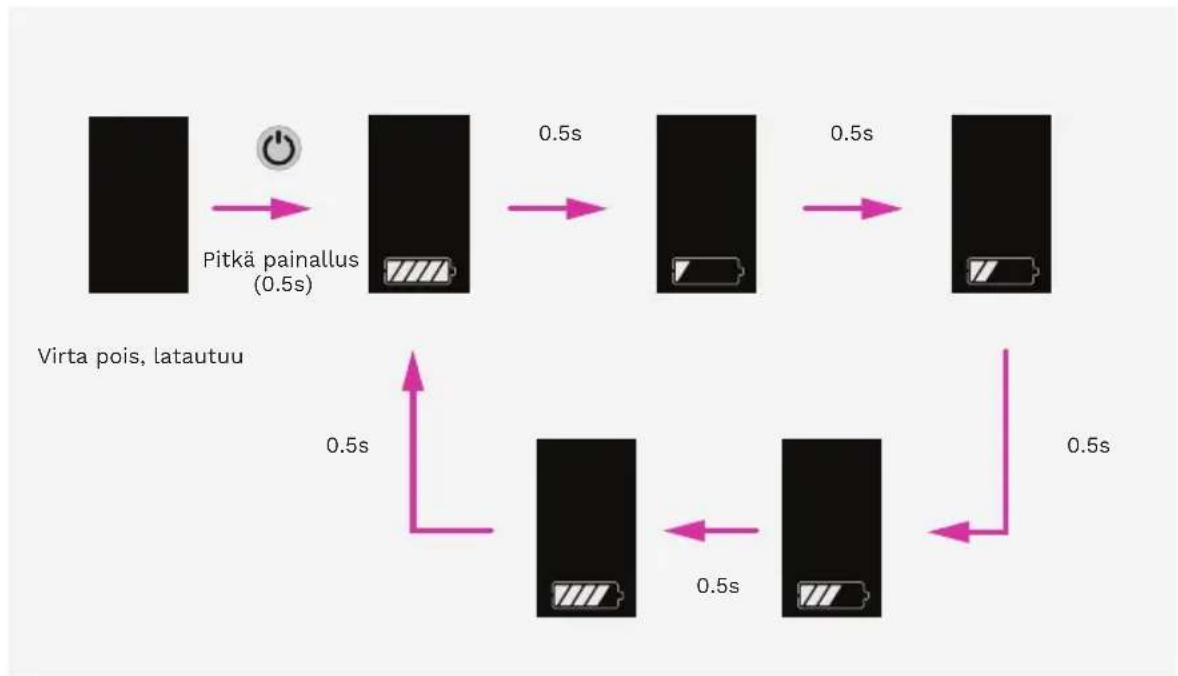

2.5.1 Akun lataus

Latauksen aikana sähköpotkulaudan normaaleja toimintoja ei voi käyttää. Kun painat monitoimipainiketta, esiin tulee akkulatauksen merkkivalo.

Kun lataus on päättynyt, akkulautauksen merkkivalo osoittaa täyteen ladatun akun.

2.6 Vedenkestävyys

Tämä sähköpotkulauta on suunniteltu käytettäväksi ulkotiloissa ja sen vesitiiviysluokitus on IP65. Siksi sähköpotkulautaa voi käyttää sateessa ja sillä voi ajaa lätäköiden yli, mutta osittaista tai täydellistä uppoamista pitää välttää. Uppoaminen mitätöi takuun. Lisätietoja IP65-luokituksen tarjoamasta tiiviydestä löytyy verkosta ja alta.

6 Täysin pölytiivis. Täysin suojattu pölyltä ja muilta hiukkasilta, sisältää alipainetiivisteen, testattu jatkuvalla ilmavirtauksella.
5 Mistä tahansa kulmasta suunnatuilta matalapaineisilta vesisuihkuilta (6,3 mm) suojaus (rajallinen vuoto ilman haittavaikutuksia on sallittavaa).

2.7 Näytön käyttö

Sähköpotkulaudan näytön alla sijaitsee yksi monitoimipainike.

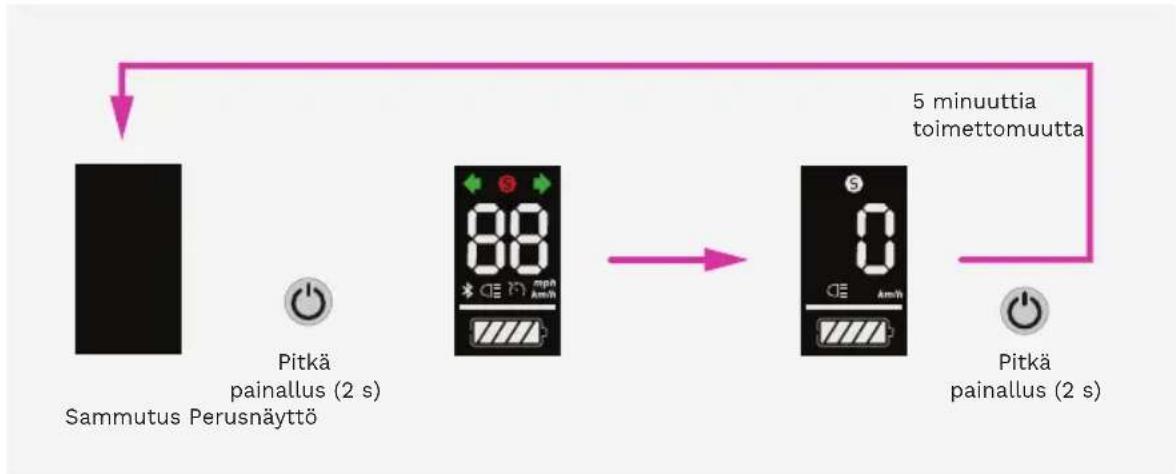

2.7.1 Kytkeminen päälle/pois

Sähköpotkulaudan virta kytketään päälle tai pois painamalla monitoimipainiketta 2 sekuntia. Kun päälle kytketty sähköpotkulauta on ollut toimettomana 5 minuuttia, se sammuu automaattisesti akun säästämiseksi.

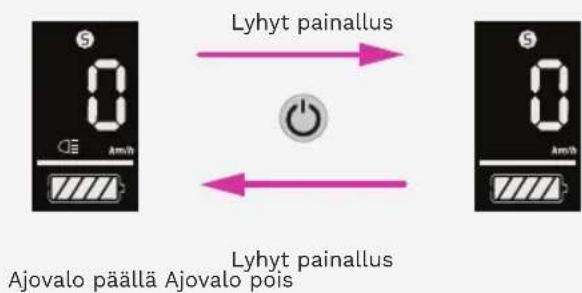

2.7.2 Ajovalot

Kun sähköpotkulauta on kytketty päälle, monitoimipainikkeen lyhyt painaisu kytkee ajovalot päälle tai pois.

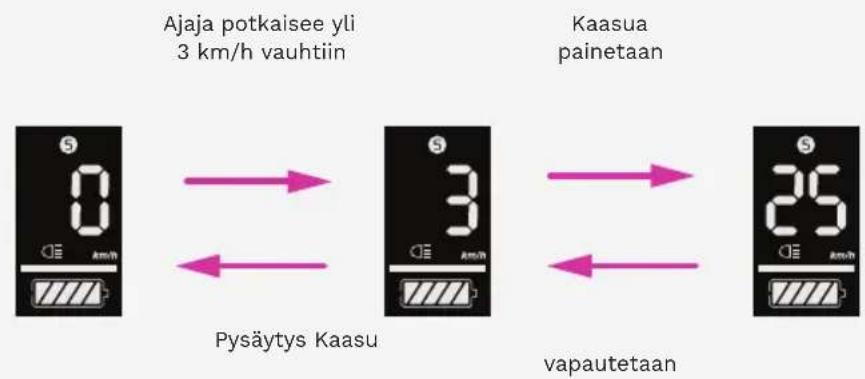

2.7.3 Nopeus

Nykyinen nopeus näytetään suurilla numeroilla näytön keskellä.

Kaasu ei toimi alle 3 km/h nopeudella. Jos näytöllä näkyvä nopeus on alle 3 km/h, potkaise vauhtia yli 3 km/h:n, minkä jälkeen peukalokaasu alkaa kiihdyttää.

2.7.4 Yksiköt

Sähköpotkulaudan näytössä on oletusyksikkönä km/h. Brittiläiseen yksikköön (mph) voi vaihtaa mobiilisovelluksen "settings"-kohdasta (ks. 2.5), kun laite on yhdistetty Bluetoothin kautta.

2.7.5 Ajotila

Ajotila ilmaistaan nopeusnäytön yläpuolella näkyvällä 5 akkeella. Kun käytät sähköpotkulautaa ensikerran, sen asetuksena on "normaali" tila. Painaisemalla monitoimipainiketta kahdesti voit käydä läpi ajotilat.

Valittu ajotila tallentuu, kun sähköpotkulaudan virta katkaistaan.

2.7.6 Suuntavilkku

Suuntavilkut kytketään painaisemalla vasenta tai oikeaa vilkkupainiketta. Näytön yläkulmassa olevat vihreät nuolet vilkkuvat suuntavilkkujen tahtiin. Suuntavilkku sammutetaan painikkeen toisella lyhyellä painaisulla.

Suuntavilkku sammuu itsestään 30 sekunnin kuluttua.

2.7.7 Bluetooth

Bluetooth on pariliitostilassa, kun sähköpotkulautaan on kytketty virta. Jos sovellus on liitetty, Bluetooth-kuvake näkyy näytön vasemmalla puolella.

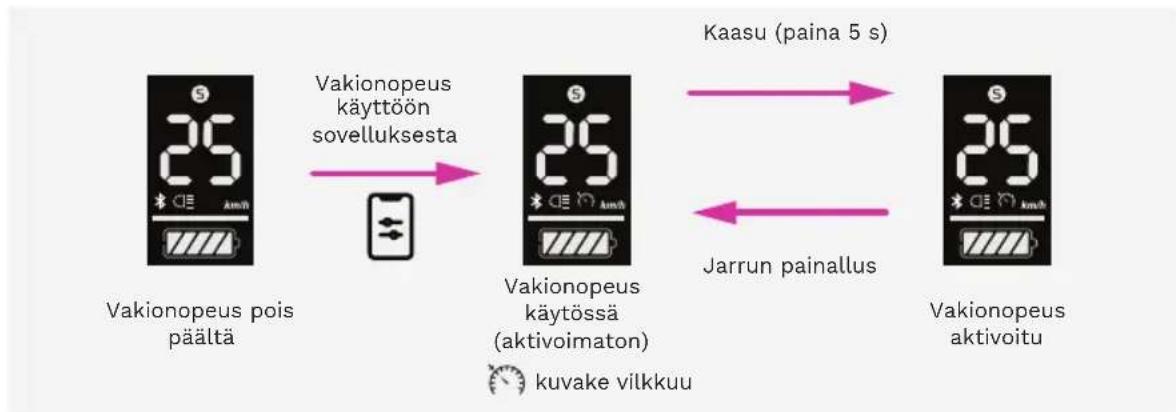

2.7.8 Vakionopeussäädin

Vakionopeussäädin on oletusarvoisesti pois päältä, ja se voidaan kytkeä päälle vain mobiilisovelluksella. Kun vakionopeussäädin otetaan käyttöön, kellokuvake vilkkuu valkoisena ja kuuluu kaksi piippausta.

Kun vakionopeussäädin on käytössä, kaasun pitäminen samassa nopeudessa 5 sekuntia aktivoi vakionopeussäätimen. Aktivoidun vakionopeussäätimen kuvake näkyy jatkuvan valkoisena, ja sähköpotkulauta ylläpitää tasaisen nopeuden, kun kaasupainike vapautetaan.

Vakionopeussäädin kytketään pois päältä painamalla jarrua tai kaasua, ja sen merkkinä kuuluu yksi piippaus.

2.7.9 Akku

Jäljellä oleva varaus ilmenee nopeusnäytön alla sijaitsevasta akkuvarauksen tilasta.

Varaustilaa ilmaisee viisi palkkia, kuten alla näkyy.

Kun sähköpotkulaudan varaus putoaa alle 20 %:n, ensimmäinen palkki muuttuu punaiseksi. Kun varaus putoaa alle 10 %:n, ensimmäinen palkki vilkkuu punaisena.

81 - 100%

61 - 80%

41 - 60%

21 - 40%

11 - 20%

0 - 10% Vilkkuu

SÄHKÖPOTKULAUDASTA HUOLEHTIMINEN

3.1 Ajoa edeltävät tarkistukset

Sähköpolkulaudan säännöllinen huolto auttaa pitämään sen turvallisena ja pidentää sen käyttöikää. Joka kerta ennen ajoa:

- Tarkista, että kaikki ruuvit ja pultit, etenkin ohjaustangossa, saranoissa, jarruissa sekä etu- ja takapyörässä, ovat kireällä.

- Tarkista renkaiden kunto ja paine, jonka tulee olla renkaan kyljessä ilmoitetuissa rajoissa (2,48–3,45 bar).

3.2 Huolto

• Puhdista sähköpotkulauta perusteellisesti kostealla liinalla aina käytön jälkeen. (Lisätietoja kohdassa 3.4).
• Jos huomaat, että salpa tai pystyputken tai astinlaudan saranointi vaikuttaa löysältä, saat apua verkosta - Pure Electricin sivuston suomenkielisiltä sivuilta.
• Tarkista aina ennen ajoa rengaspaineet ja varmista, että ne ovat suositusrajoissa 2,48–3,45 bar. Näissä rajoissa alempi paine lisää ajomukavuutta, kun taas korkeampi paine parantaa hyötysuhdetta.

Huoltoa koskevaa tukea ja neuvoja saa Pure Electricin sivuston suomenkielisiltä sivuilta

www.pureelectric.com

Pystyputken salvan kiristys

Salvan kunnollisen kiristyksen varmistaminen estää sen löystymisen ajan mittaan. Jos salpa tai vipu on löysällä, kiristä se seuraavasti.

Pystyputken ja salvan kireyden säätö

Löysää ensin 1. ruuvi 3 mm kuusiokoloavaimella. Säädä seuraavaksi salvan kireys kääntämällä 2. ruuvia 1/8 kierros kerrallaan talttapäisellä meisselillä. Jos salpa on liian kireällä, kierrä ruuvia vastapäivään 1/8 kierros kireyden vähentämiseksi.

Tärkeää - Kun uskot, että puristusvoima riittää pitämään salvan varmasti kiinni, kiristä 1. ruuvi, niin tekemäsi säädöt pysyvät voimassa.

Huoltoa koskevaa tukea ja neuvoja saa Pure Electric sivuston suomenkieliseltä ohjesivulta.

www.pureelectric.com

3.3 Säilytys

Säilytä sähköpotkulauta kuivassa paikassa suoralta auringonpaisteelta suojassa. Lataa käyttämätön akku joka kuukausi sen käyttöiän varmistamiseksi ja vaurioiden välttämiseksi.

Älä koskaan säilytä sähköpotkulautaa lämpötilassa, joka on yli 50 °C tai alle -20 °C, sillä se aiheuttaa vaurioita. Akun kapasiteetti vähenee lämpötilan kylmentyessä, mikä vaikuttaa toimintasäteeseen.

3.4 Puhdistus

Jotta vältetään syöpymät, sähköpotkulauta pitää puhdistaa ja kuivata aina käytön jälkeen.

• Käytä puhdistukseen kosteaa sientä tai liinaa ja kuivaa sitten pyyhkeellä.
• ÄLÄ käytä liikaa vettä tai voimakkaita kemikaaleja, kuten rasvanpoistoaineita, sillä ne voivat vahingoittaa sähköpotkulautaa ja sen akkua.
• ÄLÄ koskaan puhdista sähköpotkulautaa painepesurilla.

3.5 Korjaukset

Kaikkiin sähköpotkulaudan takuukorjauksiin saa käyttää vain valtuutetun edustajan tai itse Pure Electricin toimittamia virallisia varaosia.

Vaihtoehtoisesti voi paikallinen sähköpotkulautojen korjaamo auttaa sinua pienissä takuun ulkopuolisissa korjauksissa (lukemalla Takuu-osion saat lisätietoja siitä, mitä takuu korvaa) aina, kun tarvitset niitä. Sivuston Osat-sivulta löydät yleisiä varaosia, kuten sisärenkaita, joten voit tuoda mukana korjaukseen tarvittavan osan.

Jos sähköpotkulauta avataan, puretaan tai sitä muutetaan hyväksymättömillä tai epävirallisilla osilla tai varusteilla, ja/tai epäpätevä henkilö suorittaa työn, takuu mitätöityy.

Tämä sähköpotkulauta sisältää akkuja, joita käyttäjä ei voi vaihtaa. Akut saa vaihtaa vain Pure Electric tai Pure Electricin valtuuttama korjaaja.

Korjauksia koskevia neuvoja saa Pure Electricin sivuston suomenkieliseltä ohjesivulta. www.pureelectric.com

3.6 Turvallisuusviestit

Tätä sähköpotkulautaa voivat käyttää vähintään 16-vuotiaat henkilöt.

Sitä voivat käyttää myös fyysisiltä tai henkisiltä kyvyiltään tai aisteiltaan rajoittuneet tai kokemusta ja tietämystä vailla olevat henkilöt, mikäli heitä valvotaan tai heille on annettu ohjeet sähköpotkulaudan turvallisesta käytöstä, ja he ymmärtävät käyttöön liittyvät vaarat.

Lasten ei saa antaa leikkiä sähköpotkulaudalla. Lapset eivät saa puhdistaa eivätkä huoltaa laitetta ilman valvontaa.

Sähköpotkulautaa saa käyttää vain sen mukana tulleella virtalähteellä.

Tämän sähköpotkulaudan omistajan vastuulla on varmistaa, että kaikki käyttäjät ovat lukeneet tämän oppaan ennen käyttöä. Jos myyt tämän sähköpotkulaudan, tämä opas on luovutettava myynnin yhteydessä.

Pure Electric Limitediä ei voi pitää vastuullisena minkäänlaisista vahingoista, menetyksistä, vammoista,

maksuista ja riidoista, jotka johtuvat siitä, ettei käyttäjä noudata tämän käyttöoppaan tietoja tai hän laiminlyö soveltuvia paikallisia liikennemääräyksiä tai pysäköinti- tai hävityssäännöksiä.

Tähän oppaaseen sisältyy sähköpotkulaudan kokoonpanon ja käytön perusohjeet. Jos sinulla kysyttävää tämän sähköpotkulaudan turvallisesta ja asianmukaisesta käytöstä, ota yhteyttä sen myyjään. Tässä käyttöoppaassa "sinä" tarkoittaa yleensä käyttäjää.

Jos uskot, että sähköpotkulaudassa ei ole kaikki tarvittavia osia, jotka on lueteltu kohdassa 1.1, tai jos epäilet, että sähköpotkulauta on vahingoittunut, ota heti yhteyttä valtuutettuun edustajaan.

VAROITUS

Kaikkien mekaanisten laitteiden tapaan kohdistuu ajoneuvoon suuria rasituksia ja kulumista. Eri materiaalit ja komponentit voivat reagoida kulumiseen tai väsymiseen eri tavoin. Jos jonkin komponentin odotettu käyttöikä on ylitetty, se voi rikkoutua äkillisesti, mikä aiheuttaa käyttäjälle vammautumisriskin.

Suurille rasituksille altistuvien kohtien säröily, naarmuuntuminen ja värinmuutos osoittaa, että komponentti on ylittänyt käyttöikänsä ja se pitää vaihtaa.

4

VIANETSINTÄ

4.1 Virheviestit

Sähköpotkulauta on ohjelmoitu näyttämään virheviesti tietyissä olosuhteissa. Nämä viestit osoittavat, että sähköpotkulauta ei toimi normaalisti.

Jos sähköpotkulaudan näytössä näkyy virheviesti:

Hidasta ja pysäytä sähköpotkulauta varovasti. Älä jatka sillä ajamista.

Ota Pure Electriciin heti pystyessäsi yhteyttä Pure Electricin verkkosivuston suomenkielisen tukisivun kautta ja kerro virhekoodista.

Pure-tukitiimi auttaa sitten saamaan sähköpotkulautasi takaisin ajokuntoon.

Seuraavissa esimerkeissä näkyvät virhekoodit on esitetty viitteeksi:

Jarruvika

Kaasuvika Tiedonsiirtovika Ylivirtavika

Alijännitevika Ylijännitevika Moottorin Hall- anturivika

Moottorin vaihevika

HUOMIO

5.1 Käyttötarkoitus

Tämä sähköpotkulauta on suunniteltu ja tarkoitettu henkilökohtaiseen käyttöön kuljettaessa lyhyitä matkoja asvaltti- ja päällystepinnoilla, jotka antavat renkaille tarvittavaa pitoa ja joilla käytetään yleensä henkilökohtaisia kulkuvälineitä, kuten polkupyöriä ja rullalautoja.

- Tätä sähköpotkulautaa ei tule käyttää irtonaisilla pinnoilla, kuten soralla tai hiekalla, eikä liukkailla pinnoilla, kuten märällä kivellä, jäällä, lumessa tai metallilla.

- Vältä kuoppia ja jyrkkiin reunoihin törmäämistä.

- Tätä sähköpotkulautaa saa käyttää vain yksi henkilö kerrallaan.

- Tätä sähköpotkulautaa saavat käyttää vain 16 vuotta täyttäneet.

- Sinun on aina noudatettava sen alueen lakeja, missä ajat sähköpotkulaudalla.

- Käyttäjän ajopaino ei saa olla yli 120 kg, mihin sisältyy reppu ja kaikki muut tavarat, joita ajajalla on mukanaan.

- Painorajan ylittäminen voi johtaa ajajan vammoihin ja/tai sähköpotkulaudan vahingoittumiseen, ja se mitätöi takuun.

- Ohjaustankoon kiinnitettävä kuorma vaikuttaa ajoneuvon vakauteen.

- Käyttäjän enimmäispituus on 2 m.

Määräykset vaihtelevat sijaintipaikan mukaan; tutustu huolellisesti lain määräyksiin ja noudata niitä aina.

Käyttäjällä on vastuu ymmärtää ajoympäristöä koskevat säännöt ja noudattaa niitä. Tämä pätee kaikkiin maihin. Tällaisiin sääntöihin voi kuulua (niihin kuitenkaan rajoittumatta):

• vähimmäisikää koskevat vaatimukset

- nopeusrajoitukset

• tarvittavat suojavarusteet

- tieliikennelait.

Älä muuttele sähköpotkulautaa tai käytä varusteita, joita Pure Electric ei ole hyväksynyt.

Muutokset voivat myös häiritä turvallista käyttöä ja aiheuttaa vakavia vammoja ja/tai vahinkoja.

Ohjaustangon kahvojen vaihto mitätöi takuun, ellei vaihtoa tee Pure Electric -mekaanikko.

5.2 Turvallinen ajaminen

Kaikkien ajoneuvojen kuljettamiseen liittyy riskejä. Tämä sähköpotkulauta ei ole poikkeus. Aivan kuten polkupyörällä ajoa opeteltaessa kannattaa etsiä turvallinen harjoittelupaikka ja pyytää kaveria avuksi ensimmäisille ajoyrityksille. On tärkeää totutella käyttämään sähköpotkulaudan hallintalaitteita ennen ajamista ympäristössä, jossa esiintyy törmäysriski. Harjoittele hiljaisella alueella muista ajoneuvoista ja vaaroista loitolla.

Varmistathan, että tämä käyttöopas luetaan ja ymmärretään ennen ajamista.

1. Tarkista aina jarrut, pyörät ja renkaat ennen ajoa. Älä koskaan aja viallisilla jarruilla. Voit hidastaa sähköpotkulautaa käyttämällä ohjaustangon vasemmalla puolella olevaa jarruvipua. Jarruvipu aktivoi samanaikaisesti sekä eturumpujarrun että takapyörän sähköjarrun. Purista jarruvipua varovasti, jotta jarrutus tapahtuu vakaasti, ja muista, että jarrutusetäisyys voi pidentyä sateisella säällä.
2. Varmista aina ennen ajoa, että ohjausjärjestelmä toimii ja että taittomekanismin salpa on oikein paikallaan ja kahva pitävästi kiristetty.
3. Käytä tasapohjaisia umpikenkiä, kun ajat sähköpotkulaudalla. Pidä aina molemmat jalat sähköpotkulaudalla ajon aikana, paitsi jos olet juuri lähdössä tai pysähtymässä. Odota, että sähköpotkulauta pysähtyy kokonaan, ennen kuin nouset sen kyydistä.
4. Suosittelemme suojavarusteiden (esim. kypärän, polvisuojien yms.) käyttöä sähköpotkulaudalla ajettaessa.

5. Pidä ohjaustangosta kiinni molemmilla käsillä aina ajaessasi.

6. Sinulla on vastuu ajaa sähköpotkulautaa hyvää harkintakykyä käyttäen, jotta loukkaantumisriski vähenee. Älä käytä sähköpotkulautaa harkintakykyysi vaikuttavien pähteiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Kun ajat sähköpotkulaudalla, käytä tervettä järkeä havaitaksesi ja välttääksesi sinut, muut ja muiden omaisuuden vaarantavat riskitekijät.

7. Sähköpotkulauta on suunniteltu ulkokäyttöön sileillä, vakailia pinnoilla. Sinun pitää ajaa olosuhteisiin sopivalla tavalla ja ennakoida aina mahdolliset vaaratekijät (kuten valo, sää, muu liikenne yms.)
8. Molempien renkaiden on aina säilytettävä maakosketus, jotta turvalliseen ajamiseen tarvittava pito riittää (olosuhteiden niin salliessa).
9. Jos sähköpotkulauta rikkoutuu tai ilmenee kulumisen merkkejä, suosittelemme sen huollattamista.

Vaikka tämän sähköpotkulaudan tiiviysluokitus on IP65 (katso kohta 2.6), kosteissa oloissa ajettaessa pitää olla varovainen ja sähköpotkulauta pitää kuivata käytön jälkeen. Älä käytä sähköpotkulautaa, kun lämpötila on alle -5 °C. Tämä voi vaikuttaa kielteisesti akun ja moottorin suorituskykyyn ja käyttöikään.

• Pidä sähköpotkulauta aina poissa alueilta, joilla kosteus on yli 90 %.
• Älä yritä katkaista sähköpotkulaudan virtaa ajon aikana.
• Ole erityisen varovainen, kun käytät sähköpotkulautaa pimeällä.
  • Vältä ruuhkaisia alueita.

• Ilmoita jalankulkijalle tai pyöräilijälle lähestymisestä, jos sinua ei nähdä tai kuulla. Tätä varten sähköpotkulautaan on asennettu kello.

• Älä vaihda tämän sähköpotkulaudan käyttötarkoitusta.

• Tätä ajoneuvoa ei ole tarkoitettu akrobatiakäyttöön.
• Tarkista säännöllisesti etenkin pyöränakselien, taittojärjestelmän, ohjausjärjestelmän ja jarrujärjestelmän pultattujen osien kireys.
• Poista kaikki käytössä syntyneet terävät reunat.
• Seisontatuki on taitettava ylös ennen potkulaudan päälle nousemista. Älä astu lokasuojien päälle.

Muita asiaankuuluvia tietoja voidaan lisätä valmistajan harkinnalla.

VAROITUS

Huomio, jarru voi kuumeta käytössä. Älä kosketa käytön jälkeen.

Vain valtuutettu mekaanikko saa korjata sähköpotkulaudan käyttäen valtuutetun edustajan tai myymälän toimittamia alkuperäisiä varaosia. Jos sähköpotkulauta avataan, puretaan tai sitä muutetaan hyväksymättömillä tai muilla kuin alkuperäisillä osilla tai valtuuttamaton henkilö suorittaa työn, takuu mitätöityy.

Kaikkien mekaanisten laitteiden tapaan kohdistuu ajoneuvoon suuria rasituksia ja kulumista. Eri materiaalit ja komponentit voivat reagoida

kulumiseen tai väsymiseen eri tavoin. Jos jonkin komponentin odotettu käyttöikä on ylitetty, se voi rikkoutua äkillisesti, mikä aiheuttaa käyttäjälle vammautumisriskin.

Suurille rasituksille altistuvien kohtien säröily, naarmuuntuminen ja värinmuutos osoittaa, että komponentti on ylittänyt käyttöikänsä ja se pitää vaihtaa.

5.3 Takuu

Tämän sähköpotkulaudan ostoonsisältyy 2 vuoden materiaali- ja valmistusvirheet korvaava takuu, joka alkaa siitä päivästä, jona sähköpotkulauta luovutetaan haltuusi. Tämä korvaa sähköpotkulaudan toimintakunnossa pitämiseen tarvittavat osat ja työkustannukset 2 vuoden takuuaikana.

Pidäthän kuitin tallessa, jotta voit viitata siihen pyytäessäsi takuukorvauksia.

Alkuperäinen takuu voidaan siirtää uudelle omistajalle, mikäli kaikki alkuperäiset kuitit siirretään uudelle omistajalle. Takuuaika pysyy 2 vuotena alkuperäisestä luovutuspäivästä lukien.

Kulutusosat eivät kuulu takuun piiriin. Nämä on lueteltu seuraavassa selvyyden vuoksi.

• Renkaat
• Jarruvaijerit
• Jarrupalat
• Pintaviimeistely (esim. maali, kilvet ja tarrat)
• Kumitulpat

Milloin takuu El korvaa

Takuu ei korvaa seuraavissa tapauksissa.

• Pyydät (edellä lueteltujen) takuun piiriin kuulumattomien kulutusosien korjausta.
• Korjattavaksi tai huollettavaksi tuodussa osassa näkyy merkkejä virhekäytöstä tai tämän oppaan ohjeiden vastaista käsittelystä, muun muassa asiattomasta käytöstä tai virheellisestä huollosta ja säilytyksestä, tai kolarivaurion merkkejä.
• Pyydetty korjaustyö johtuu huolimattomuudesta, tahallisista vahingoista tai siitä, että sähköpotkulauta on ollut onnettomuudessa.
• Pyydetty työ korjaa normaalia kulumista tai pinnallisia tai kosmeettisia vaurioita.

Takuu ei ole voimassa, jos sinulla ei ole alkuperäistä kuittia, josta ilmenee sähköpotkulaudan sarjanumero ja ostopäivä ja siten takuuaika.

Jos sähköpotkulauta avataan, puretaan tai sitä muutetaan hyväksymättömillä tai epävirallisilla osilla tai varusteilla, ja/tai epäpätevä henkilö suorittaa työn, takuu mitätöityy.

Pure Electric tekee vain tuotetakuun piiriin kuuluvia korjauksia. Lue oppaan Korjaukset-osiosta lisätietoja. Jos sähköpotkulautasi tarvitsee takuukorjauksen, ota Pure Electriciin yhteyttä suomenkielisten verkkosivujen kautta.

Pure Electricin yritysosoite (Iso-Britannia ja EU):

Isobritannialainen yritys

Pure Electric LTD.

New Farm Offices

Hartlake, Glastonbury

BS6 9AV, UK

Valtuutettu EU-edustaja

Tämä tuotteessa oleva symboli osoittaa, että tuote on eurooppalaisen direktiivin 2012/19/EU mukainen. Sähkötuotteita ei saa hävittää talousjätteen mukana. Ne tulee kierrättää tarkoitukseen osoitetuissa keräyspisteissä. Kysy paikallisilta viranomaisilta tai jälleenmyyjältä kierrätysneuvoja. Vanhojen laitteiden asianmukainen hävitys auttaa suojelemaan ympäristöä ja terveyttä.

5.5 Sarjanumero

Sarjanumero löytyy sähköpotkulaudan akkukotelon pohjasta ja kotelon ulkopinnalta.

SARJANUMERO:

MALLI:

OMISTAJA:

5.6 Tekniset tiedot

PURE AIR ³

Malli	Pure Air 3
Mitat (kokoon taitettuna)	46cm (K) x 55cm (L) x 113cm (P)
Mitat (auki taitettuna)	115cm (K) x 55cm (L) x 113cm (P)
Paino	15.5kg
Runkomateriaali	Teräs
Pyörän halkaisija	25.4 cm
Toimintasäde	30km
Mäennousukyky (enint. %)	14%
Käyttövoima	Sähkö
Moottorin nimellisteho	350W (510 W huipputeho)
Huippunopeus	≤ 25 km/h
Jarrut	Rumpujarru (etupyörä) ja lataava jarru (takapyörä)
Akku	Litiumioniakkulaturi
Jännite	37V
Akkukapasiteetti	7.2Ah
Latausaika	4 tuntia
Ä-painotettu äänenpainetaso	< 70 dB (A)
Bluetooth-taajuuskaista(t)	2400-2480MHz
Suurin radiotaajuusteho	+4dBm
Laturin ottovirta	100-240V AC, 50-60Hz, 2.5A
Laturin antovirta	42V DC, 2.0A

PURE AIR ³ PRO

Malli	Pure Air 3 Pro
Mitat (kokoon taitettuna)	46cm (K) x 55cm (L) x 113cm (P)
Mitat (auki taitettuna)	115cm (K) x 55cm (L) x 113cm (P)
Paino	16.5kg
Runkomateriaali	Teräs
Pyörän halkaisija	25.4 cm
Toimintasäde	40km
Mäennousukyky (enint. %)	19%
Käyttövoima	Sähkö
Moottorin nimellisteho	500W (710 W huipputeho)
Huippunopeus	≤ 25 km/h
Jarrut	Rumpujarru (etupyörä) ja lataava jarru (takapyörä)
Akku	Litiumioniakkulaturi
Jännite	37V
Akkukapasiteetti	9.6Ah
Latausaika	6 tuntia
A-painotettu äänenpainetaso	< 70 dB (A)
Bluetooth-taajuuskaista(t)	2400-2480MHz
Suurin radiotaajuusteho	+4dBm
Laturin ottovirta	100-240V AC, 50-60Hz, 2.5A
Laturin antovirta	42V DC, 2.0A

PURE AIR ³ PRO ⁺

Malli	Pure Air 3 Pro+
Mitat (kokoon taitettuna)	46cm (K) x 55cm (L) x 113cm (P)
Mitat (auki taitettuna)	115cm (K) x 55cm (L) x 113cm (P)
Paino	16.5kg
Runkomateriaali	Teräs
Pyörän halkaisija	25.4 cm
Toimintasäde	50km
Mäennousukyky (enint. %)	19%
Käyttövoima	Sähkö
Moottorin nimellisteho	500W (710 W huipputeho)
Huippunopeus	≤ 25 km/h
Jarrut	Rumpujarru (etupyörä) ja lataava jarru (takapyörä)
Akku	Litiumioniakkulaturi
Jännite	36V
Akkukapasiteetti	12Ah
Latausaika	7.25 tuntia
A-painotettu äänenpainetaso	< 70 dB (A)
Bluetooth-taajuuskaista(t)	2400-2480MHz
Suurin radiotaajuusteho	+4dBm
Laturin ottovirta	100-240V AC, 50-60Hz, 2.5A
Laturin antovirta	42V DC, 2.0A

EY:n vaatimustenmukaisuusvakuutus

PURE

ELECTRIC

EN ISO 17050-1:2004:n mukaisesti

Me: Pure Electric Ltd.

yrityksestä: Pure Electric, New Farm Offices, Hartlake, Glastonbury, Somerset, United Kingdom, BA6 9AB.

Seuraavien direktiivien mukaisesti:

2014/53/EU Radiolaitedirektiivi (RED)

2014/35/EU Pienjännitedirektiivi (LVD)

2014/30/EU Sähkömagneettinen yhteensopivuus (EMC)

2011/65/EU Vaarallisten aineiden rajoittaminen (RoHS)

2006/42/EC Konedirektiivi (MD)

2012/19/EU Sähkö- ja elektroniikkaromu (WEEE)

Vakuutamme täten, että:

Laitteisto: Henkilökohtaiset kevyet sähköajoneuvot

Merkki: Pure Electric

Mallinro: Air / Air Pro / Air Pro+

On edellä mainittujen direktiivien ja seuraavien asiakirjojen soveltuvien vaatimusten mukainen:

EN 300 328 V2.1.1 Laajakaistaisen tiedonsiirtolaitteiston radiolaitedirektiivin (RED) yhdenmukaistettu standardi

EN 60335-2- 29:2004+A2:2010 Turvallisuus – akkulatureita koskevat erityisvaatimukset

EN 60335-1:2012+AC: Koneiden sähkölaitteet – Yleiset vaatimukset 2014+A11:2014+A13:2017

EN 61000-6-1:2007:2012 Asuin-, yritys- ja pienteollisuusympäristön häiriönsietostandardi

EN 61000-6-3:2007/ Asuin-, yritys- ja pienteollisuusympäristön päästöstandardi A1:2011/AC:2012

EN 61000-4-2:2009 Staattisen sähkön purkauksen siedon testistandardi

EN 17128:2020 Henkilöiden ja tavaroiden kuljetukseen ja vastaavaan käyttöön tarkoitetut kevyet moottoriajoneuvot, joita ei koske tiekäyttöön tarvittava tyyppihyväksyntä. Henkilökohtaiset kevyet sähköajoneuvot (PLEV). Vaatimukset ja testimenetelmät

EN ISO 12100:2010 Koneturvallisuus – Yleiset suunnitteluperiaatteet – Riskinarviointi ja riskin vähennys

EN 62133-2:2017 Alkalia tai muuta hapotonta elektrolyyttiä sisältävät toisiokennot ja -akut. Kannettavien, suljettujen toisiokennojen ja niistä tehtyjen akkujen turvallisuusvaatimukset kannettaviin käyttökohteisiin – litiumjärjestelmät

BSEN 60529 Koteloinnin antama suojausaste (IP-koodi) IP65

RoHS-direktiivi (2011/65/EU) ja sitä muuttava direktiivi (EU) 2015/863

Vakuutan täten, että edellä nimetty laite on suunniteltu edellä mainittujen määritysten asiaankuuluvien osioiden mukaiseksi. Laite noudattaa direktiivien kaikkia soveltuvia olennaisvaatimuksia.

Valtuutettu allekirjoittaja Pure Electricin puolesta:

Paul Jaques, Laatujohtaja

4 April 2022
