GEBRUIKSAANWIJZING PPF 30TC 120 SCHOLTES

Het installeren, 50-55

Plaatsing

Elektrische aansluiting

Gasaansluiting

Typeplaatje

Kenmerken van de branders en de straalpijpjes

Beschrijving van het apparaat, 56

Algemeen aanzicht

Starten en gebruik, 57

Praktisch advies voor het gebruik van de branders

Voorzorgsmaatregelen en advies, 58

Algemene veiligheidsmaatregelen

Afvalverwijdering

Onderhoud en verzorging, 59

De elektrische stroom afsluiten

Schoonmaken van het apparaat

Onderhoud gaskranen

Storingen en oplossingen, 60

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanner u het product weggeeft, verkoopt, of wanner u verhuist,Client u dit boekje bij het apparaat te bewaren zodate alle nodige informatie voorhanden blijft.

! Lees de gebruiksaaanwijzingen zorgvuldig door: er staat belangrijke informatatie in over installmentie, gebruik en verilgheid.

De apparaten zijn gebruisklaar gemaatk in de fabriek voor de functies (zie typeplaatje en plaatje van de gas instelling van het apparaat):

• Natururlijk gas Categorie II2E+3+ voor Belgie;
• Natururlijk gas Categorie I2L voor Nederland.

Het is dus nicht nodig verdere regelingen uit te voeren.

Plaatsing

! Het verpakkingsmaterial is nicht bestemd voor kinderen en dient waarom te worden weggegooid volgens de geldende nomen voor geschieten afvalverzameling (zie Voorzorgsmaatregelen en advies).

! De installmentie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installmentie kan schade berokkenen aan Personen, dieren of dingen.

! dit apparaat mag alleen geinstalleerd worden en Funktioneren in goed geventileerde vertrekken volgens de voorschriften van de van kracht zijnde Normen:

• NBN D51-003 e NBN D51-001 (voor Belgje);
• NEN-1078 (voor Nederland).

De volgende eisen moeten in acht genomen worden:

• Het vertrek要去 voor de verbrandingsrook over een afvoersystemelijk aan buiten toe beschikken. Dit kan gebeuren door middel van een afzuigkap of een elektrische ventilator die automatisch aangaan elke koer als het apparaat worden aangezet.
• Het vertrek要去 een luchttoeoversystem hem hebben dat dient voor de normale verbranding van het gas. De luchttoevoer die nodig is voor een normale verbranding要去 nicht minder dan 2m^3/h zijn per kW geinstalleerd vermogen.

Dit systeem kan worden uitgevoerd door lustcht direct van buiten te onttrekken door middel van een buis met een doorsnede van minstens 100cm^2 en die zodanig is geplaatst dat hij nicht per ongeluk verstocht kan raken.

In het gevaan een schoolsteen of vertakte rookleiding (gereserveerd voor formuinen)

Rechtstreek
narratbuiten

Een andere manier is door op indirecte wijze lucht te ontrekken aan de aangrenzende vertrekken die door middel van een ventilatiebuis, zoals boven beschreven, met buiten zich

verbonden en die geen gemeenschappelijk delen zich van het huis en ook geen ruimtes met hoog brandgevaar of slaapkamers.

• (voor Belgie) De gassen van vloeibaar gemaaakte gasmengsels (LPG) zijn zwaarder dan lucht en blijven laag hangen. Omdezere den moeten vertrekken waar LPG-flessen staan laag geplaatste ontluchtingsopeningen hebben voor het afvoeren van eventueel ontsnapt gas. Lege of halfvolle LPG-flessen mogen dus nicht worden geinstalleerd of bewaard in

vertrekken die lager liggen dan de vloer (kelders, enz.). Het is better alleen de in gebruik zijnde fles in het vertre te bewaren, zodanig geplaatst dat hij Niet inrechtstreeks contact staat met warmtebronnen (oven, open haard, kachel, enz.) die hem tot temperaturen van meer dan 50^ zouden+kunnen brengen.

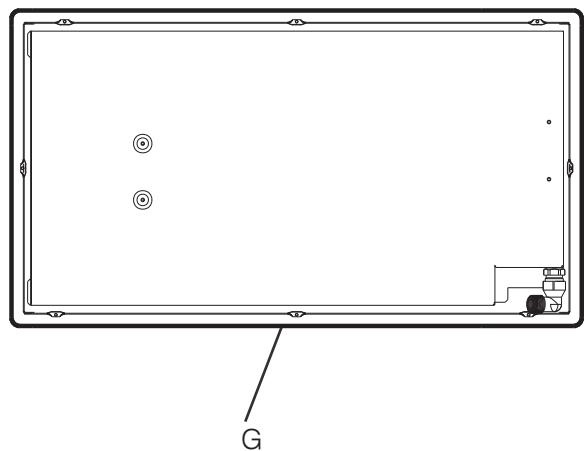

Inbouw

Het gasfomuis en het gemengde formuis hebben een beschemingsgraad gegen oververhitting van het type X. Het is daardoor möglich het apparaat naast meubels teplaatsen die nieder hoger zijn dan het keukenblad. Voor een juiste installmentie van de kookplaat要去en de volgende voorzorgsmaatregelen in acht worden genomen:

• De meubels die direct naast de kookplaat staan en hierboven uitsteken,要去 op minstens 50~mm van de rand van deplaat staan.
• Een afzuigkap要去 worden geinstalleer volgens de voorschriften die u kunt vinden in het instructieboekje van de afzuigkap zich en ieder geval op een afstand van minstens 7000 mm.
• Hang de keukenkastjes naast de kap op een minimum hoogte van 540 mm van het keukenblad (zie afbeelding).

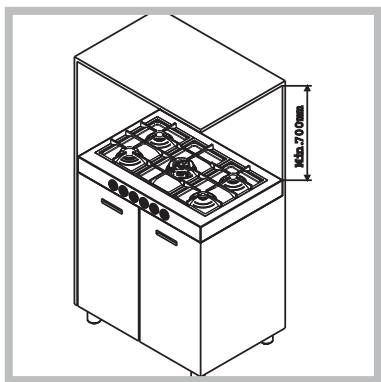

Als de kookplaat onder een keukenkastje worden geplaatst, moet deze zich op een afstand van minstens 700 mm van het keukenblad bevinden (zie afb.).

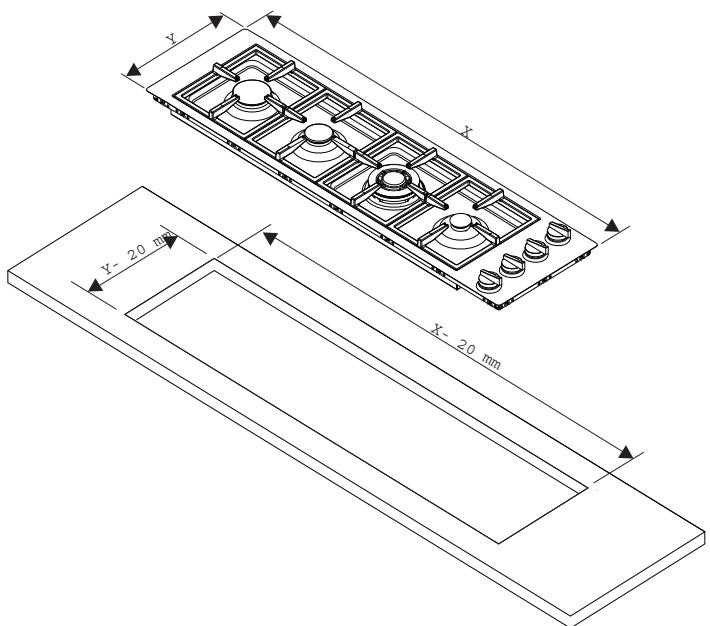

Installatie van de kookplaten

Om ongelukken te voorkomen is hetoodzakelijk de nodige voorzorgen te nemen teneinde een installmentie te garanderen die voldoet aan de geldende normen voor het aansluiten van gas en elektricit. Voor het goed functioneren van kookplaten die in keukenkastjes worden geinstalleerd,要去en de minimum afstanden,aangegeven in Afb.1, in acht worden genomen. Bovendien要去en de aangrenzende oppervlakKen en dechterwand uit hittebestendig materiaal vervaardigd zijn om een temperatuur van boven de 65^ te weerstaan.

Afb .1

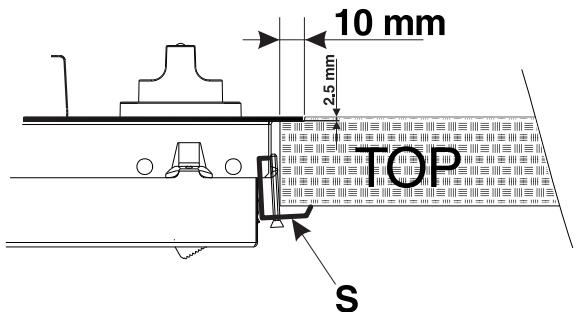

Het bevestigen aan het meubel

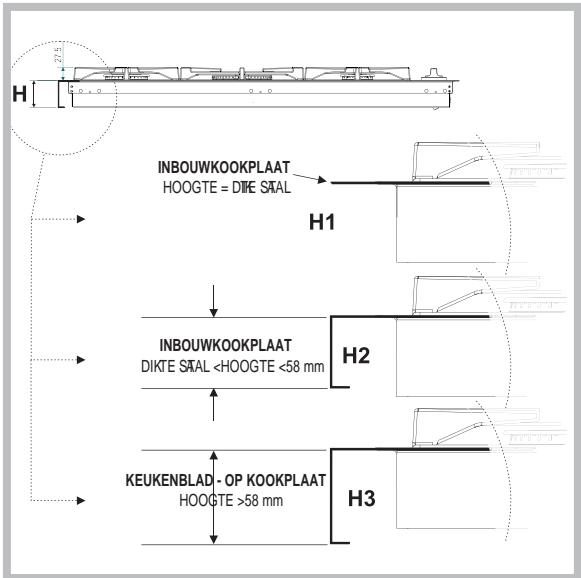

Er zijn drie verschillende soorten apparaten, maar gelang het type installment:

Afb .2

1- Inbouwkookplaten (Klasse 3) die op een lijn staan met het meubel (zie afbeelding 2 onderdeel H1); in dit geval is het voor de installmentieoodzakelijk een opening te makein in het keukenblad die groot is als de omtrek van de kookplaat, min 2 cm voor elke zijde, zodat de planta 1 cm op het keukenblad rust. Om een planta op een dergelijk manier in te bouwen is het bovendien nodig een extra verlaging te

Afb.3a

Afb.3b

Afb. 3c

verkrijgen op de omtrek (zie afbeelding 3a) zodat behalve de rand van de kookplaat ook de afdichting eronder plaats genoeg heeft.Voordat u verdergaat met de bevestiging aan het keukenblad moet u de G (bijgeleverde) afdichting rond de omtrek van de kookplaat leggen, zoals aangegeven in afbeelding 3b.Voor de bevestiging van de kookplaten aan het meubel+zijn montageplaatjes bijgeleverd zoals aangegeven in onderdeel S (zie afbeelding 3a).

2- Inbouwkookplaten (Klasse 3) met rand van minder dan 58 mm (zie afbeelding 2 onderdeel H2)(Afb. 3c). Voor wat betreft de installmentie moet op het eventuele keukenblad onder de kookplaat een opening worden gemaaakt die groot genoeg is om het onderste gedeelte van de kookplaat te kunnen bevatten. Zorg ervoor dat tussen de kookplaat en het houten keukenblad minstens 1 cm overblijft rond de hele omtrek (de onderzijde van de houder kan er ook mee in contactijken). Voor de bevestiging van de apparaten ziet u de instructies op punt 1 of eventueel het extra instructieblad in geval van speciale toepassingen.
3- Kookplaten (opbouw) (Klasse 1) met rand van meer dan 58~mm (zie afbeelding 2 onderdeel H3). In dit geval要去 de onderste houder van het blad Niet breder zichen dan de rand zelf; ook in het geval de kookplaat op een keukenblad worden bevestigd za het slechts noodzakelijk+zijn eventuele openings te makeen voor de doorgang van de gastoevoerbuizen en de elektrische kabel.

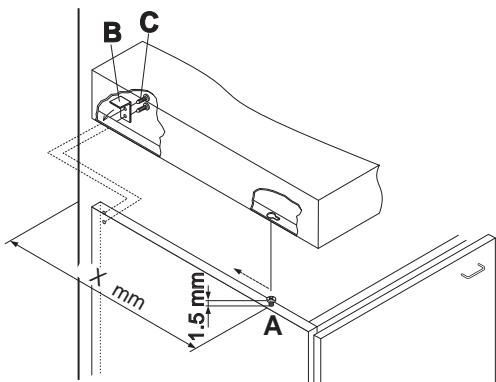

Voor het bevestigen van de kookplaten要去 de volgende handelingen uitvoeren (Afb. 4):

• schroef 2 schroeven "A" (bijgeleverd) aan het kastje met de afstanden van de weiterwand zoals aangegeven in afbeelding 4, en LAST de koppen van de schroeven 1,5 mm uitsteken van het hout;
• bevestig de kookplaat aan de 2 schroeven "A" en druk hem maarachten;
• bevestig hem aan het meubel aan de achechterkant met de 2 montageplaatjes "B" en de vier bijgeleverde schroeven "C".

Afb. 4

N.B.: teneinde een monteur in staat te stellen möglichk toekomstig onderhoud uit te voeren, moet u er na de installmentie voor zorgen dat het gedeelte onder de kookplaat makkelijk toegankelijk blijft (geen eventuele afgesloten modules).

Elektrische aansluiting

De kookplaten met driapolige voedingskabel werkken met de wisselstroom, spanning en freiorentie die aangegeven zich op het typeplaatje (aan de onderkant van de kookplaat). De aarding van de kabel worden aangegeven door de kleuren geel-groen. Als het fornuis worden geinstalleerd boven een inbouwoven moeten de elektrische aansluitingen van fornuis en oven apart worden uitgevoerd, zowel voor verilgheidsredenen als voor het eventueel makkelijker verwijderen van de oven.

Het aansluiten van de voedingskabel aan het elektrische net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje.

Wanner het apparaatrechtstreeks op het net wordt aangesloten moet u tussen het apparaat en het net eeneerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm, aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de a Harding mag Niet worden onderbroken door de schakelaar). De voedingskabel要去 zodanig worden geplaatst dat hij nergens een temperatuur bereikt van 50^ hoger dan de kamertemperatuur.

! De installmenteur is verantwoordelijk voor een correcte elektrische aansluiting en het in zich nemen van de veiligheidsnormen.

Voor het aansluien要去 u controlleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te dragen, zoals aangegeven op het typeplaatje;
• de spanning zich bevindt zusammen de waarden die staan aangegeven op het typeplaatje;
• het stopcontact en de stekker overeenkomen. Als dat Niet zo is, dient u ofwel de stekker ofwel het stopcontact te verrangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wanner het apparaat geinstalleerd is moeten het snoer en het stopcontact gemakkelijk te bereiken zijn.

! De kabel要去 vanijd tot vrij worden gecontroleerd en mag alleen door erkende monteurs worden verrangen (zie Service).

! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen Niet worden nageleefd.

! De geel/groene aardleiding要去 2-3 cm longer zennen opzichte van de andere leidingen.

Gasaansluiting

• De aansluiting van het apparaat op de gasleiding of -fles要去 worden uitgevoerd in overeenstemming met voorschriften van de van toepassing+zijnde normen en uitsluitend na te hebben gecontrolererd of het apparaat is afgesteld op het soort gas waarmee het zar worden gevoed.
• Dit apparaat is vooraf ingesteld om te functioneren met het soort gas dat staat vermeld op hetplaatje op de kookplaat. Indien de beschikbare gassoort Niet overeenstempt met de gassoort waar het apparaat op ingesteld is,要去 u de betreffende inpuioters (die bij de levering inbegren zijn) verwisselen waar bij u de aanwijzingen die in de paragraaf "Ombouw van het apparaat op een andere gassoort" zich opgenomen in acht要去 nemen.
• Om zeker teijken van de goede werkking van het apparaat, om de energia op adequate wijze te{kunnen benutten en om ervoor te zorgen dat het apparaat lang meegaat要去zich ervan verzekeren dat de voedingsdruk overeenstemt met de waarden die in de tabel 1 "Kenmerken van de branders en inspuiters" staan. Als dit Niet het geval is要去 u op de gastoevoerleiding een speciale drukregelaar monteren in overeenstemming met de geldende normen.
• Er bij de aansluiting op letten dat het apparaat Niet aan spanningen of druk worden blootgesteld.

De gastoevoer要去 de draaibare koppeling (met schroefdraad 1 / 2 "G buitendraad) aan de achterkant van het apparaat aangesloten worden (Afb.5) met een metalen starre leiding en op koppelingen die aan de geldende normen voldoen of met een metalen flexibele leiding in overeenstemming met de geldende normen, die nicht langer mag zichen dan 2000 mm. Als de koppeling gedraaid要去 worden要去 u de zichting (die bij de levering van het apparaat inbegren is)[zonder meer verrangen. Als de installmentie voltooid is要去 u de gasleidingen, de inwendige aansluitingen en de kraten op dichtheid controlleren door een sopje te gebruiken (gebruik uiteraard nooit een vlam). Ga verder na dat de aansluitleiding Niet in aanraking kan komen met de beweegbare delen waardoor de leiding beschadigd of afgekneld kan worden. Verzeker u ervan dat de aardgasleiding groot genoeg is om het apparaat te voeden als alle branders in werking zich. Belangrijk: Om de aansluiting met vloeibaar gas (flessengas) tot stand te brengen要去 er een drukregelaar:tussen geplaatst worden die aan de geldende normen voldoet.

Aanpassen aan de verschillende soorten gas

Voor het aanpassen van de kookplaat aan een ander soort gas dan waarvoor hij is bestemd (aangegeven op het typeplaatje aan de onderkant van de kookplaat of op de verpakking),要去en de straalpijpjes van de branders op de volgende wijze worden verrangen:

1. verwijder de roosters van de kookplaat en schuif de brandersuit hun plaats.
2. schroef de straalpiijpjes (Afb.6) los met een steeksleutel van 7mm en verrang ze met de straalpiijpjes geschikt voor het neue type gas (zie tabel 1 "Kenmerken van de branders en de straalpiijpen").
3. zet de onderdelen weer op hun plaats door de handelingen in omgekeerde volgorde uit te voeren.
4. aan het einde van deze handelingen moet u het oude etiket dat de gasinstelling aangeeftervangen met het etiket dat overeenkomt met het neue gas dat u gaat gebruiken, verkrijgbaar bij once Technische Service Centers.

Het verrangen van de straalpijpjes van de brander met "onafhankelijkde dubbele vlamkronen":

1. verwijder de roosters en branders van hunplaats. De brander bestaat uit twee(APpe delen (zie afbeeldingen);

1. schroef de straalpiijpjes los met een sleutel van 7mm. De binnenste vlamkron heeft een straalpiijpje, de buitenste heeft er twee (vandezelfde maat). Vervang de straalpiijpjes met{nieuwe die zich aangepast aan het{nieuwe type gas (zie tabel1).
2. zet de onderdelen in omgekeerde volgorde weeer op hun plaats.
   Regelen primaire lucht van de straalpijpjes (voor Belgie)

De branders hebben geen regeling van de primaire lucht nodig.

• Het regelen van de minimumstand (voor Belgie)
• Zet het kraantje op de minimumstand;
• Verwijder de knop (Afb.7) en draai aan het regelschroeefje in of naast de spil van het kraantje totdat u eenkleine, regelmatige vlam bereikt.
• Controller of de brander aanblijft als u de knop snel van hoog maar laag draait.
• Als bij de apparaten met een veiligheidsmechanisme (thermo-element) dit systemen Niet werkt als de branders op de minimum stand staan,要去 u het minimum

verhogen door aan de stelschroef te draaien.

1. Als de regeling voltooid is moet u de zegels op de bypass schroefjes weeer op hunplaats brengen met zagellak of dergelijk materiaal.
   ! Bij vloeijaar gas要去 het regelschroefje geheel zich worden geschroefd.
   ! Aan het einde van deze handelingen moet u het oude etiket van de gasinstelling verrangen met het etiket dat correspondeert met het neue gas, verkrijgbaar bij once Technische Service Centers.

Afb.5

Afb. 7

TYPEPLAATJE
Elektrische aansluitingen	spanning 220-240V~ 50/60Hz
CE	Dit apparaat voldoet aan de volgende EU Richtlijnen: 2006/95/EEG van 12/12/06 (Laagspanning) en waaropvolgende wijzigingen – 2004/108/EEG van 15/12/04 (Elettromagnetische Compatibility) en waaropvolgende wijzigingen - 93/68/EEG van 22/07/93 en waaropvolgende wijzigingen. EEG/2009/142 van 30/11/09 (Gas) en waaropvolgende wijzigingen. 2002/96/EC enaaropvolgende wijzigingen.

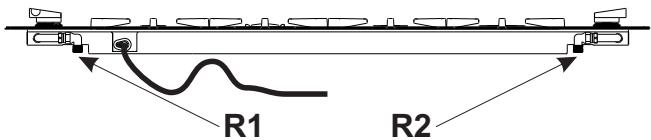

Aantekening voor alleen de kookplaten B 30TC 138/CS BNV

De kookplaten B 30TC 138/CS BNV zijn voorzien van twee inputs voor de gastoevoer (zie aflb.6, details P1 en P2) die ieder 2 gasbranders bedieren; zij要去en dus allebei aan de gasleiding worden aangesloten.

Kenmerken van de branders en de straalpijpjes

LABEL 1 (voor Nederland)

Brander	Brander doorsnee(mm)	Warmtecapaciteit kW (H.s.*)		By-pass1/100(mm)	Inspuiter1/100(mm)	Debiet*g/hG30/G31	Inspuiter1/100(mm)	Debiet *I/hG25
		Nom.	Ger.
D. Drioevoudige ring	130	3.25	1.3	57	91	236	124	309
C. Sterk	100	3.00	0.7	40	86	218	122	332
B. Normaal	75	1.65	0.4	30	64	120	94	183
A. Sudderbrander	55	1.00	0.4	30	50	73	72	110
I.dubbele vlamkronen (binnenste DC-DR)	30	0.9	0.4	30	44	65	70	100
I.dubbele vlamkronen (buitenste DC-DR)	130	4.1	1.3	57	70	298	114	454
Voedingsdruk	Nom.Min.Max					28-302035		201725

Tabel 1 (voor BELGIë)

BRANDER	Brander doorsnee(mm)	Warmte capacitit kW (H.s.*)Nom.	By-pass 1/100 (mm)	Inspuiter 1/100 (mm)	Debiet * g/h		Inspuiter 1/100 (mm) G20/25	Debiet * l/h
					G30	G31		G20	G25
C.Snel	100	3.00	0.7	40	86	218	214	116	286
B.Halfsnel	75	1.65	0.4	30	64	120	118	96	157
A.Hulp	55	1.00	0.4	30	50	73	71	71	95
D.Driouvoudige ring	130	3.25	1.3	57	91	236	232	124	309
I.dubbele vlamkronen (binnenste DC-DR)	30	0.9	0.4	30	44	65	64	70	86
I.dubbele vlamkronen (buitenste DC-DR)	130	4.1	1.3	57	70	298	293	110	390
Voedingsdruk					28-30	37		20	25

• A 15°C et 1013 mbar-gaz sec

Propane P.C.S. = 50,37 MJ/kg

Butane P.C.S. = 49,47 MJ/kg

Naturele G20 P.C.S. = 37,78 MJ/m³

Naturele G25 P.C.S. = 32,49 MJ/m³

B 30TC 138/CS BNV

PP 30TC 120 SF- PPF 30TC 120 - PPF 30TC 120 BNV - B 30TC 120/CS

! De kookplaat kan worden geinstalleerd boven een ingebouwde oven op voorwaarde dat deze voorzien is van afkoelingsventilatie.

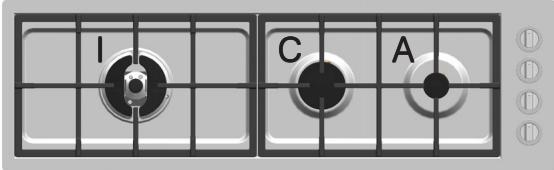

PPF 20 65 - PPF 20 65 BNV - B 20 65/CS

PPF 20DC 120 - PPF 20DC 120 BNV - B 20DC 120/CS

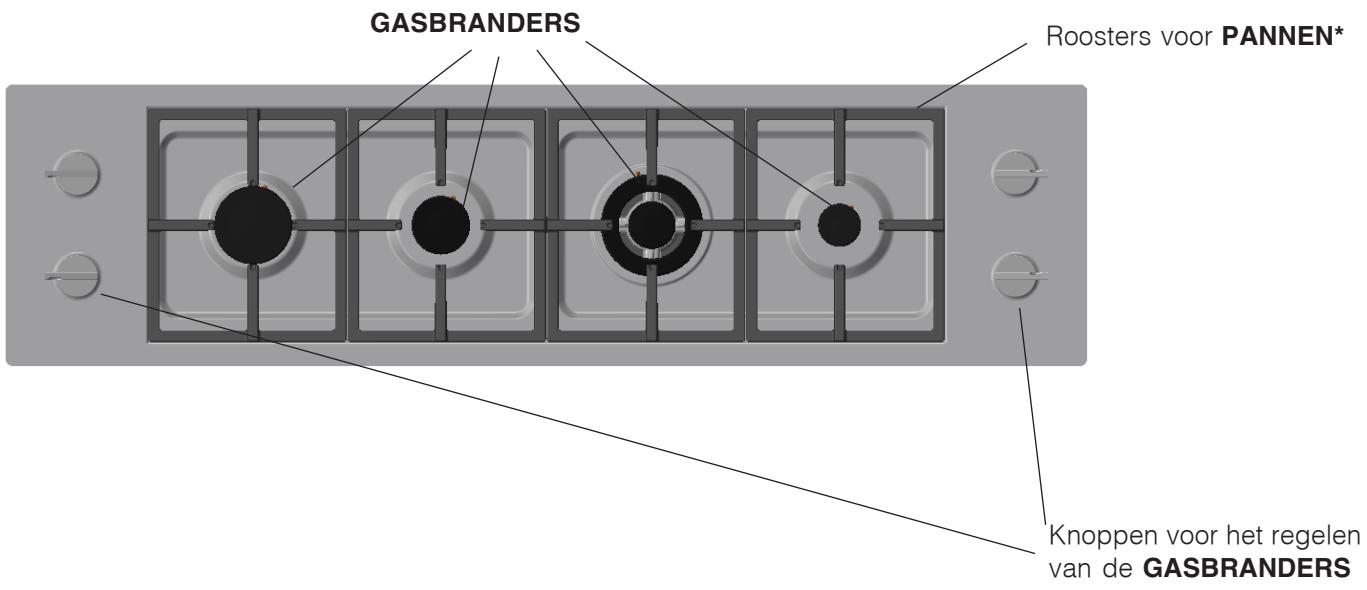

Algemeen aanzicht

• GASBRANDERS hebben verschillende afmetingen en vermogen. Kies de brander die het best overeekenkomt met de diameter van de pan die u wilt gebruiken.
• Knoppen van de GASBRANDERS voor het regelen van de vlam of van het vermogen.

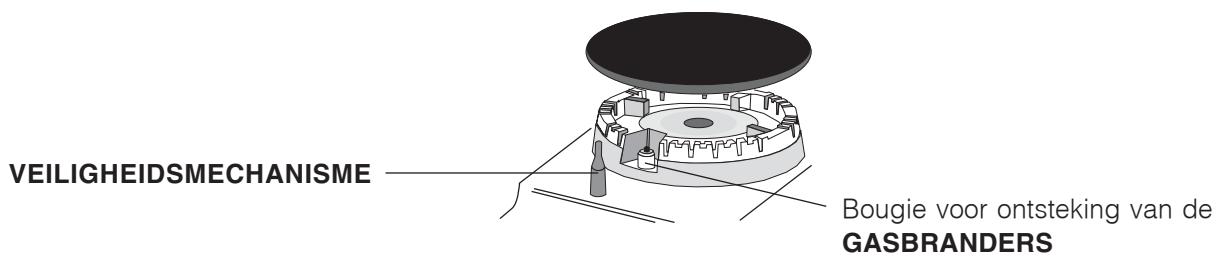

• Bougie voor het ontsteken van de GASBRANDERS: zorgt voor een automatische ontsteking van de gekozen brander.
• VEILIGHEIDSMECHANISME zorgtervoordagastegastroevoerwordtodnderbrokenals devlamper ongelukuitgaat.

*Roosters voor versie BNV
PPF 20DC 120 BNV
PPF 30TC 120 BNV
PPF 20 65 BNV

! Op jegere knop staat aangegeven waar de gasbrander of de elektrische plaat* zich precies bevindt.

Gasbranders

De gekozen brander kan met de betreffende knop als volgt worden geregeld:

0 Uit

Maximum

Minimum

0

(Versie PPF...BNV...)

Om een van de branders aan te steken dient u er een vlam of aansteker bij te houden, de knop stevig in te drukken en gegen de klok in te draaien tot u het maximum vermogen heeft bereikt.

In de uitvoeringen die zijn voorzien van een veiligheidsmechanisme要去 u de knop circa 2-3 seconden lang ingedrukt honden totdat het element dat automatisch de vlam ontstoken houdt, warm worden.

Druk de knop in en draai hem tegelijkertijd gegen de klok in: vonden steken de brander aan. Nadat de brander aan is houdt u de knop lang genoeg ingedrukt zodat het verilgheidssysteme geactiveerd kan worden.

! Enkele modellen beschikken over een brander met onafhankelijke dubbele vlamkronen. Als u deze wilt ontsteken draait u de knop naast het symbol en houdt u hem ongeveer 6 seconden lang stevig ingedrukt totdat het mechanisme dat de vlam automatisch aanhoudt, warm is.

! Mocht een gasbrander per ongeluk uitgaan, draai dan de knop uit en wacht minstens 1 minuut voordat u hem waar probeert aan te steken.

Om de brander uit te doeon moet u de knop geheel met de klok meedraaien totdat hij Niet meer verder kan (tot aan het symbool "●"/"○").

De brander met "onafhankelijkde dubbele vlamkronen":

Deze brander bestaat UIT twee vlamkronen die samen of onafhankelijk kutten functioneren. Tegelijk gebruikt op maximum geeft verhoogde warmte en dus kortere koektijden vergeleken met de tradionele branders. Ook verdelen de dubbele vlamkronen de warmte onder de pannen gelijkmatiger, vooral als ze allebei op minimum worden gebruikt.

Voor het juiste gebruik van de brander met dubbele vlammenkring要去 u nooit tegelijkkertijd de interne kring op minimum en de externe kring op maximum zetten. U kunt dus ook pannen van verschillende grootte gebruiken, met dekleinere pannen op alleen de binnenste vlamkroon. Ledere vlamkroon van de brander met "onafhankelijkde dubbele vlamkronen"heeft zich eigen bedieningsknop:

de knop met het symbol
vlamkroon;

bedient de buitenste

de knop met het symbol
vlamkroon;

Voor het aansteken van de gewenste vlamkroon drukt u de betreffende knop in en draait u hem tot aan maximum . De brander is voorzien van elektronische ontsteking die automatisch werkt zodia u de knop indrukt.

Aangezien de brander is voorzien van het verilheidssystem moet u de knop ongeveer 2-3 seconden ingedrukt honden totdat het verilheidssystem warmt worden en automatisch de vlam aan houdt.

De bedieningsknop werkkt als volgt:

0 Uit

Maximum

Minimum

Öm de brander uit te doeon moet u de knop geheel met de klok meedraaien totdat hij nicht meer verder kan (tot aan het symbool “●”/“O”).

Praktisch advies voor het gebruik van de branders

Voor een optimaal rendement dient u het volgende te onthouden:

• gebruik voor iedere brander de pan die erop past (zie tabel) om te vermijden dat de vlammen er onderuit vandaankommen.
• gebruik alleen pannen met een platte bodem en met een deksel erop.
• draai de knop op het minimum zodra het kookpunt is bereikt.

Brander	ø Diameter Pan (cm)
A. Sudderbrander	6 - 14
B. Sterkbrander Normaal	15 - 22
C. Sterk	21 - 26
D. Sterkbrander Drievoudige vlamkroon	24 - 26
I. Dubbele vlamkronen(binnenste DC-DR)	10 - 14
I. Dubbele vlamkronen(buitenste DC-DR)	24 - 28

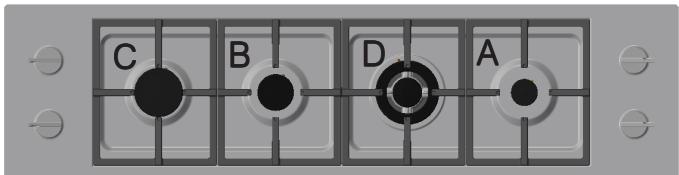

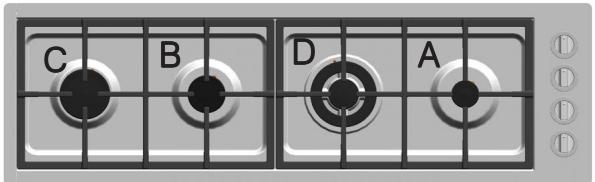

Voor het herkennen van het soort brander verwijzen wij u maar de afbeeldingen in paragraaf "Kenmerken van de branders en straalpiijpen".

! Voorkom dat tijdens het gebruik de pannen buiten de rand van het kookvlakkommen.

De kookplaten B 30TC 138/CS BNV zijn

voorzien van een reductierooster (zie afbeeling), die alleen op de spaarbrander "A" worden gezruikt.

Voorzorgsmaatregelen en advies

! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veriligeidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veriligkeit en u dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

-Klasse 1: alle modellen met randhoogte > = 58mm (zie volgende bladzijde, afb.2 detail H3).
-Klasse 3: alle modellen met randhoogte < 58mm (zie volgende bladzijde, afb.2 detail H1 en H2).
Gasfornuizen hebben voor een goede werkig behoefte aan een regelmatige luchtverversing. ControllerDat bij het installereren aan de vereisten wordt voldaan beschreiben in de paragraaf "Plaatsing".
- Deze instructies gelden alleen voor de landen wiens symbolen in de gebruiksaanwijzing en op het typeplaatje staan.
- Dit apparaat is vervaardigd voor nicht-professioneel gebruik binnenshuis.
- Het apparaat dient gebruikt te worden om voedsel te bereiden. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die in deze handleiding beschreiben staan. Elk ander gebruik (bv.: verwarming van ruimten) is als oneigenlijk te beschouwen en dus gevaarlijk. De fabrikant kan nicht aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd of onredelijk gebruik.
- Raak het apparaat Niet aan als u blootsvoets bent of met natte of vochtige handen of voeten.
- Het apparaat dient om gerechten te koken. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die beschreiben staan in deze handleiding.
- Voorkom dat elektrische snoeren van anderekleine keukenapparaten op warme delen van de oven terechtkommen.
- Laat de ventilatieopengingen en warmteafvoer vrij.
- Controller altijd dat de knappen in de stand “●”/“O” staan als het apparaat Niet worden gebruikt.
- Trek nooit de stekker aan het snoer uit het stopcontact, maar pak.altijd de stekker direct beet.
Maak het apparaat Niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.
- Probeer in geval van storingen nooit zich de interne mechanismen van het apparaat te repareren. Neem contact op met de Technische Dienst (zie Service).
- Richt de handvaten van de pannen algijd maar de binnenzijde van de kookplaat zodate u er Niet per ongeluk tegenaan stoot.
- Doe het glazen deksel (waar aanwezig) Niet omlaag als de gasbranders of de elektrischeplaat nog warm়n.

• Gebruik geen instabiele of cervormde pannen.
• Aangezien dit een bron van gevaar kan zich, dient u te voorkomen dat kinderen en onkundige Personen de glaskeramische kookplaat (indien aanwezig) aanraken, zowel tijdens als direct na het gebruik, aangezien deze voor minstens een half发展格局.
• Als het glaskeramische oppervlak onverhoopt macht breken dient u direct contact op te nemen met de door de fabrikant geauthoriseerde servicecentra.
• Als de glaskeramische kookplaat gebarsten is dient u het apparaat z.s.m. los te koppelen van het elektriciteitsnet.
• Verwijder eventuele op het deksel aanwezigevloeistoffen voordat u het opent.
• Dit apparatusaat mag nicht worden gebruikt door Personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of Personen die nicht de nodige ervaring of kennis hebben met het apparatusaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparatusaat werkt.
• Voorkom dat kinderen met het apparaat spelen.
• Als u het apparaat intensief en lang achechter elkaar gezebruikt kan het nodig zijn het vertrek te luchten, b.v. door het raam te openen of door de afzuigkap, indien aanwezig, op een hogere stand te zetten.
• Het apparaat is nicht geschikt om te worden ingeschakeld m.b.v. een externe timer ofwel door een geschieiden afstandsbedieningssystem.

Afvalverwijdering

• Verwijdering van het verpakkingsmaterial: houd u aan deplaatselijke normen, zodate het verpakkingsmaterial hergebruikt kan worden.

• De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijkke electrische apparaten Niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten要去enApart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wanner u het apparaat vernietigt, het apparaat apart要去en ingezameld. Consumen toogen hun apparaat waar publieke afvalstortplaatsen brengen of, als de nationale wetgeving dit toestaat, maar de handelaar brengen als er een soortgelijk nieuw product worden gekocht.

Alle fabrikanten van grote huishoudelijkke apparaten zich aktief bezig met het creëren van systemen om het inzamelen en de verwijdering van oude producten te regelen.

De elektrische stroom aflsluiten

Sluit alkijd eerst de elektrische stroom af voordat u tot enige handeling overgaat.

Reinigen van het apparatusat

! Vermijd het gebruik van schuurmiddelen of bijtende middelen, zoals vlekkenmiddelen en roestverwijderende producten, schoonmaakmiddelen in poedervorm of schuursponzen: deze+kunnen het oppervlak onherstelbaar krassen.

! Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat.
- Voor normalaal onderhoud moet u de kookplaat met een vochtige spons reinigen en afdrogen met keukenpapier.
- De vlamverspreiders要去en regelmatig in een warm sopje worden gewassen zodate eventuele etensresten makkelijker setzen worden verwijderd.
- Bij kookplaten die+zijn voorzien van een automatische ontsteking moet het uiteinde van de elektronische ontstekingselementen regelmatig worden gereinigd en moet u controlleden dat de gaatjes van de vlamverspreiders nicht verstopt+zijn.
- Roestvrij staal kan vlekken vertonen als er voor langerearend water of agressieve schoonmaakmiddelen (fosforhoudend) op hebben gelegen. Spoel en droog het dus na het schoonmaken goed af. Droog watervlekken algijd gelijk af.

Onderhoud gaskranen

Met verloop vanijd kan een kraan stroef worden of vast blijven zitten; in dat geval is hetoodzakelijk hem te verrangen.

! Dit要去 worden uitgevoerd door een door de fabrikant bevoegde Installateur.

Het kan gebeuren dat het kookvlak Niet (afdoende) functioneert. Voordat u de servicedienst belt dient u te controlleren of u het euvel zich kunt oplossen. Verifieer om te beginnen of er een correcte stroom- en gastoevoer is, en in het bijzonder of de hoofdgasleiding open staat.

Storingen

De brander gaat nicht aan of de vlam is nicht gelijkmatig.

De vlam blijft nicht aan in de uitvoeringen met veiligheidsmechanisme.

De brander blijft nicht aan als hij op minimum staat.

De pannen zijn wankel.

Mogelijk oorzaken / Oplossing

• De openingsen van de vlamverspreiders nicht verstochtহ.
• Alle onderdelen van de brander goed in elkaar zitten.
• Het nicht tocht dicht bij het kookvlak.

U de knop goed heeft ingedrukt.
- U de knop lang genoeg heeft ingedrukt voor het activeren van het veiligheidsmechanisme.
- De gaten van de vlamverspreiders dicht bij het veiligheidsmechanisme Niet verstoptহ.

• De gaten van de vlamverspreiders Niet verstopt়.
• Het nicht tocht dicht bij het kookvlak.

• De minimum stand nicht goed is ingesteld.

• De bodem van de pan helemaal plat is.

• De pan in het midden van de brander of de kookplaat staat.
• De roosters Niet zich verwisseld.

Als ondanks al deze controles het kookvlak Niet functioneert en de storing blijft bestaan要去 u contact opnemen met de Technische Dienst. Dit dient u door te gehen:

• het model oven (Mod.)
• het serienummer (S/N)

Deze informatatie bevindt zich op het typeplaatje op het apparaat en/of op de verpakking.

! Wend u nooit tot een nicht-erkende installerateur en weiger.altijd het monteren van nicht-originele onderdelen.

Italiano, 1

English, 13

Français, 25

Deutsch, 37

Nederlands,49

Espanol, 61

Sumario

Instalación,62-67

Colocacion

Conexión electrica

Conexión de gas

Placa de caracteristicas
