GEBRUIKSAANWIJZING TVL 642 IB SCHOLTES

Elektrische aansluiting

Beschrijving van het apparatusat, 44-45

Bedieningspaneel

Technische beschrijving van de kookgedeeltes

Starten en gebruik, 46-49

Eerste ontsteking

Inschakelen kookplaat

Inschakelen kookgedeeltes

Uitbreiding kookgedeeltes

Uitschakelen kookgedeeltes

Programming kookgedeeltes

Blokkering van het bedieningspaneel

Demo modus

Uitschakelen kookplaat

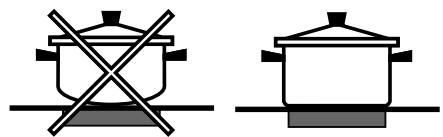

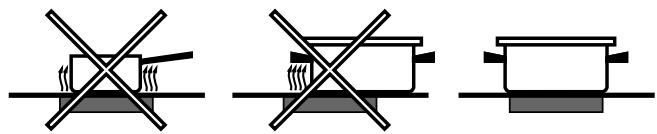

Praktische tips voor het gebruik van het apparaat

Veiligheidssystemen

Speciale functies, 50

Voorzorgsmaatregelen en advies, 51

Algemene veiligheid

Afvalverwijdering

Onderhoud en verzorging, 52

De elektrische stroom afsluiten

Reinigen van het apparatus

De kookplaat verwijderen

Scholtès

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanner u het product weggeeft, verkoopt, of wanner u verhuist, dient u dit boekje bij het apparaat te bewaren zodate alle nodige informatie voorhanden blijft.
! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatatie in over installment, gebruik en veiligheid.

Plaatsing

! Het verpakkingsmaterial is nicht bestemd voor kinderen en dient waarom te worden verwijderd volgens de geldende normen voor gezchemiden afvalverzameling (zie Voorzorgsmaatregelen en advies).
! De installmentie要去 worden uitgevoerd door een bevoegde installmenteur en volgens de instructies van de fabrikant. Een verkeerde installmentie kan schade berokkenen aan Personen, dieren of dingen.

Inbouw

Voor een goede werkig van het apparaat moet het keukenmeubel de juiste kenmerken hebben:

• het keukenblad要去it hittebestendig materiaal zijn vervaardigd en een temperatuur van circa 100^ können verdragen;
• als de kookplaat boven een oven worden geinstalleerd要去 deze+zijn voorzien van een geforceerdgeventileerd afkoelingssystem;
• installeer de kookplaat nooit boven een vaatwasser: indien u dit toch doet, breng dan een waterdichte aft Scheiding aan tussen de twee apparaten;

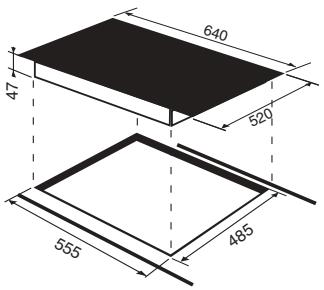

• de ruimte van het meubel要去 de volgende afmetingen hebben:

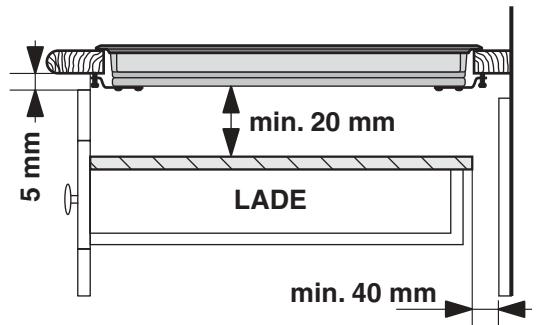

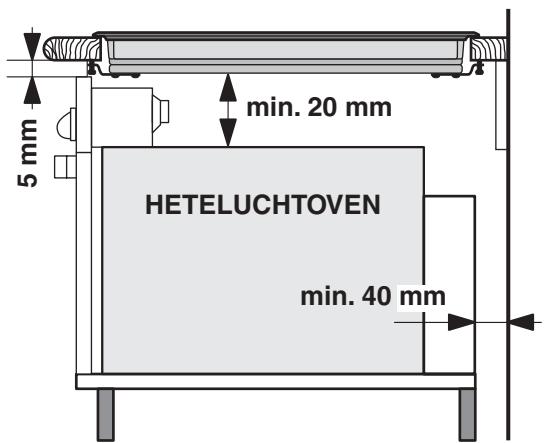

Ventilatie

Om een juiste ventilatie te bereiken en een oververhitting van de oppervlakken rond het apparaat te voorkomen,要去 de kookplaat geinstalleerd worden op:

• op een minimum afstand van 40 mm van dechterwand of op 600 mm van elk ander verticaal oppervlak;
• op zodanige wijze dat er een minimum afstand overblijft van 20 mm:tussen het inbouwmeubel en het onderstaande meubel.

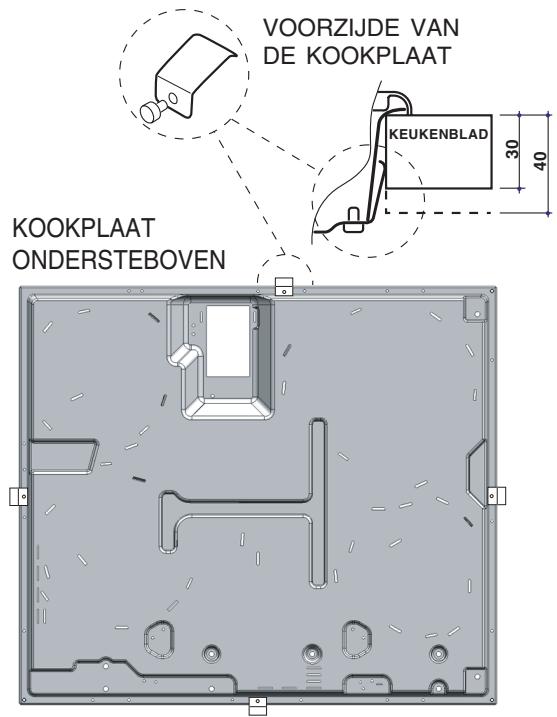

Bevestigen

Het apparaat moet op een absolut horizontal oppervlak worden geinstalleerd.

Eventuele door onjuiste installmente veroorzaakte verrormingen kuren de eigenschappen en de prestaties van de kookplaat aantasten.

NL

Voor het bevestigen moet u als volgt te werk gaan:

1. Schroef met korte, puntloze schroeven de 4
   centreringsklemmen in de openingsen in het midden van
   elke zichde van het blad vast;
2. zet de kookplaat in het midden van de opening van het keulenmeubel door gelijke druk uit te oefenen op de hele omtrek totdat de kookplaat perfect aansluit op het keulenblad.

! De schroeven van de centeringsklemmen要去en te allenlijke bereikbaar blijven.
! Volgens de veiligheidsnormen mag er geen contact meer möglichelijk zich met de elektrische onderdelen nadat het apparatusaat is ingebouwd.
! Alle beschemende onderdelen moeten zodanig worden bevestigd dat ze Niet kunden worden verwijderd zonder gereedschap te gebruiken.

Elektrische aansluiting

! De elektrische aansluitingen van de kookplaat en de eventuele inbouwoven要去en apart worden uitgevoerd, zowel om elektrische verilgheidsredenen als om de oven eventeel eenvoudiger te konnen verwijderen.

Klemmenbord

KOOKPLAAT ONDERSTEBOVEN

Aan de onderkant van het apparaat bevindt zich een klemmenbord voor de verschillende types elektrische voeding (het kan�zijn dat de afbeelding Niet precies overeenkomt met het model dat u heeft aangeschaft).

Eenfasige aansluiting

De kookplaat is voorzien van een voedingskabel bestemd voor een eenfasige aansluiting. Voer de draadverbinding uit zoals aangegeven in de volgende tabel en tekeningen:

Spanningtype en netfrequentie	Elektrische kabel	Draadverbinding
230V 1+N ~ 50 Hz	N L	?: geel/groen; N: de 2 blauwe draden samen L: bruin en zwart samen

Andere soorten aansluitingen

Als het elektrische net overeenkomt met een van de volgende eigenschappen:

Spanningstype en netfrequentie

• 380V + N ~ 50 Hz
• 230V 3 ~ 50 Hz
• 380V + 2N ~ 50 Hz

Voer de draadverbinding uit zoals aangegeven in de volgende tabel en tekeningen:

Spanningstype en netfrequentie	Elektrische kabel	Draadverbinding
400V - 2+N ~ 50 Hz	N L1 L2	1/2: geel/groen; N: de 2 blauwe draden samen L1: zwart L2: bruin
230V 3~ 50Hz
400V - 2+2N ~ 1 50 Hz	N1 N2 L1 L2	1/2: geel/groen; N1: blauw N2: blauw L1: zwart L2: bruin

Als het elektrische net overeenkomt met een van de volgende eigenschappen:

Spanningstype en netfrequentie

• 400V 3 - N ~ 50/Hz

ga dan als volgt te werk:

! De eventuele bijgeleverde kabel is nicht geschickt voor dit type installmentie.

1. Gebruik een geschikte voedingskabel, type H05RR-F of met een hogere waarde, met de juiste afmetingen (diameter kabel: 25 mm).
2. Licht de lippen aan de zijkant van het deksel van het klemmenbord op met een schroevendraaier en open het (zie afbeelding Klemmenbord).
3. Draai de schroef van de kabelklem en de schroeven van de benodigde klemmetjes los en bevestig de verbindingskabels volgens de aanwijzingen van de volgende tabel en afbeeldingen.

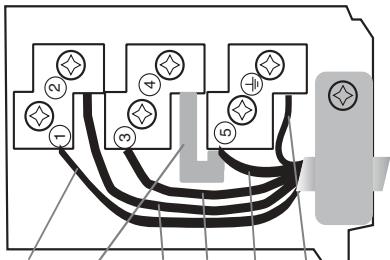

4. Plaats de draten zoals aangegeven in de volgende afbeeldingen en tabel en stel een verbinding tot stand door alle schroeven van de klemmetjes goed vast te draaien.

Spanningtype en netfrequentie	Elektrische aansluitingen					Klemmenbord
400V 3-N ~ 1 50 Hz	1 L1	2 L2	3 L3	4 N	5	Driefasen 400

1. Bevestig de voedingskabel in de speciale kabelklem en sluit het deksel af.

Fase Verbindingskabel Fase Fase Neutraal Aarde

Driefasen 400

Het aansluiten van de voedingskabel aan het elektrische net

Wanner het apparaat rechtstreeks op het net worden aangesloten要去 men tussen het apparaat en het net eenmeerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm, aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag nicht worden onderbroken door de schakelaar). De voedingskabel要去 zodenig geplaatst worden dat hij nergens een temperatuur bereikt die 50^ hoger is dan de kamertemperatuur.

! De installmenteur is verantwoordelijk voor een correcte elektrische aansluiting en de inachtneming van de veiligheidsnormen.

Voor het aansluiten moet u controlleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te verdragen, zoals aangegeven op het typeplaatje dat zich op het apparaat bevindt;
• de spanning zich befindt:tussen de waarden die staan aangegeven op het typeplaatje;
• het stopcontact en de stekker overeenkomen. Als dat Niet zo is, dient u ofwel de stekker ofwel het stopcontact te verrangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wanner het apparaat geinstalleerd is moeten het snoer en het stopcontact gemakkelijk te bereiken zich.
!Het snoer mag nicht gebogen of samengedrukt worden.
! De kabel要去 vanijd totijd worden gecontroleerd en mag alleen door erkende monteurs worden verrangen.
! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen Niet worden nageleefd.

NL

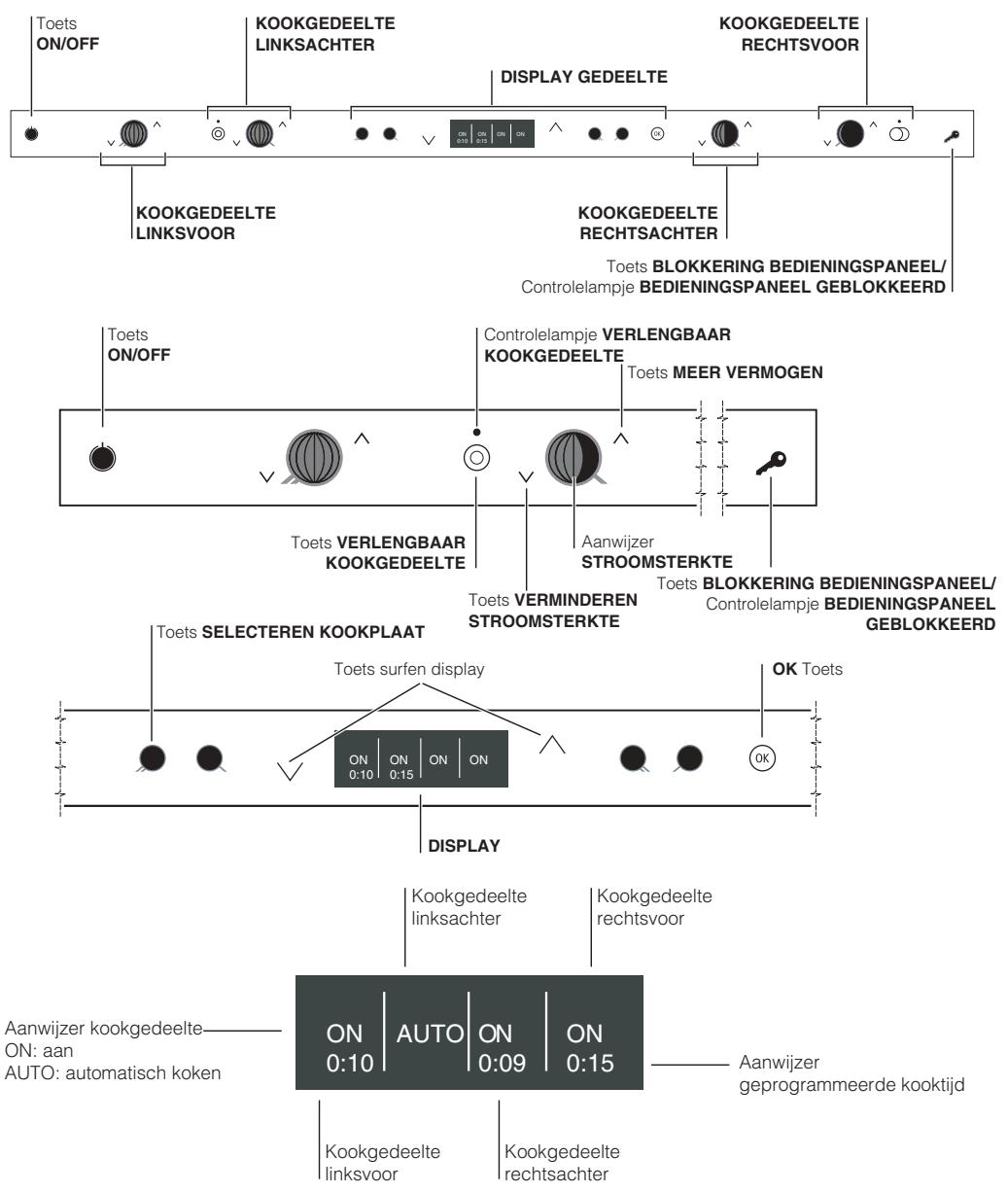

Bedieningspaneel

• Toets ON/OFF voor het in- en uitschakelen van het apparaat.
• Toets VERLENGBAAR KOOKGEDEELTE om alle kookgeedeeltes in te schakelen (zie Starten en gebruik).
• Controleampje VERLENGBAAR KOOKGEDEELTE geeft de ontsteking aan van het complete betreffende kookgedeelte.
• Toets MINDER VERMOGEN om het vermogen te regelen en de kookplaat uit te zetten (zie Starten en gebruik).

• Aanwijzer VERMOGEN geeft het bereekte warmteniveau aan.

• Toets MEER VERMOGEN om de kookplaat aan te zetten en het vermogen te regelen (zie Starten en gebruik).

• Toetsen SELECTEREN KOOKPLAAT om in het menu te komen van elk kookgedeelte (zie Starten en gebruik).
• Toets OK voor bevestiging.
• Toets BLOKKERING BEDIENINGSPANEEL om te voorkomen dat er ongewilde wijzigingen aan de programmering van het kookvlak worden uitgevoerd (zie Starten en gebruik).
• Controleampje BLOKKERING BEDIENINGSPANEEL toont dat de blokkering van het bedieningspaneel is uitgevoerd (zie Starten en gebruik).

Technische beschrijving van de kookgedeeltes

De halogene elementen

Dit soit element brengt de warmte over door middel van de uitraling van de halogeenlamp die het bevat. Het is vooral prettig onions het lijkt als of op gas kookt: snelle reactie op de bediening en onmiddelijk zichtaar worden van de stroomsterkte.

De straalelementen

Dit soort element bestaat uit een hoeveelheid spiralen die het gelijkmatig verspreiden van de warmte op de bodem van de pan garanderen zodateu een perfect resultaat krijgt van alle bereidingen op laag vuur: voor stoofschotels, sausen of het opwarmen van gerechten.

KOOKPLATEN	TVL 642 - TVL 642 IB
Kookgedeeltes	Vermogen
Rechtsachter	H 1200 W
Rechtsvoor	RO 1800 W – 1000 W
Linksvoor	R 600 W
Linksachter	HD 2500 W – 1050 W
Max. totaal vermogen	6100 W

Legenda:

H = eenvoudig halogeen kookgedeelte

R = eenvoudig kookgedeelte met straalelementen

HD = dubbel halogeen kookgedeelte

RO = ovaal kookgedeelte met straalelementen

NL

! De lijm die gebruikt is voor de afdichtingenThat wat vetvlekjes achechter op het glas. Voordat u het apparaat gebruikt raden wij u aan de vlekken te verwijderen met een speciaal Niet-schurend schoonmaakmiddel. Gedurende de eerste paar uur dat u het apparaat gebruikt kan het zich dat u een rubbergeur ruikt. Deze zal beschter nsel wegtrekken.
! Als de kookplaat elektrisch worden aangesloten hoort u na enkele seconden een kort geluidssignaal afgaan. Alleen dan kurz u de kookplaat aanzetten.

Eerste ontsteking

Na het aansluiten op het elektrische net verschijnt bij de eerste ontsteking een lijst talen. Om de gewenste taal te kiezen selecteert u hem met de toetsen en aan de zijkant van het display. De drukgetype tekst geeft de geselecteerde taal aan. Druk op de knop "OK" om te bevestigen.

Zodra u een keuze heeft gemaakt toont het display de volgende parameters:

TAAL Selecteren van de taal

GELUID TOETSEN Regelen volume toetsenbord

CONTRAST Regelen contrast

FINE TUNING Regelen stroomsterktes (6 of 12)

TIMER De timer instellen

EXIT Het algemene menu verlaten

Geluid toetsen

Hiermee regelt u het volume van het toetsenbord. Om de gewenste intensiteit te kiezen selecteert u hem met de toetsen en aan derijkant van het display en drukt u op "OK" om te bevestigen. U kurz kiezen:tussen 3 opties:

OFF:uit(de geluidssignalenblijvenactief).

MIN: minimum volume.

MAX: maximum volume.

Contrast

Hiermee regelt u het contrast van het display. Om de gewenste helderheid te kiezen selecteert u hem met de toetsen en aan derijkant van het display en drukt u op "OK" om te bevestigen. U kunt kiezen:tussen 6 verschillende helderheitsniveauaus:

Fine tuning

Hiermee regelt u de stroomsterktes van alle kookgedeeltes.

Om de gewenste instelling te kiezen selecteert u hem met de toetsen en aan de zichkant van het display en drukt u op "OK" om te bevestigen. U kurz kiezen:tussen 2 opties:

6: de aanwijzer stroomsterkte is in 6 gelijke delen verd南非
12: de aanwijzer stroomsterkte is in 12 geleijke delen verd南非

Timer

Hiermee activeert u de timer, onafhankelijk van de werkking van de kookgedeeltes. Regel de minuten door te drukken op de toetsen en en druk op "OK" om te bevestigen.

De timer begint gegelijk met aftellen. Het verlopen van de ingesteldeijd worden aangegeven door een geluidssignaal (voord de duur van 1 minuut).

! Tijdens het instellen drukt u tegelijkertijd op de toetsen en aan de zijkant van het display om de timer op nul tezetten.

! U kunt de algemene parameters van het kookvlak alleen wijzigen als deze ingeschakeld is en als de toetsen O O O O aan de zijkant van het display Niet ontstoken�. Druk op de toetsen en aan de zijkant van het display om maar bovenstaande opties te.gaan.

Inschakelen kookplaat

Druk ongeveer 1 seconde op de knop voor het inschakelen van de kookplaat.

Inschakelen kookgedeeltes

leder kookgedeelte worden door middel van een stroomsterkteregelaar bediend. De regelaar bestaatuit de twee knoppen (en ) aan de zijkant van de aanwijzer van de stroomsterkte.

• Druk op de toets ∧ om de kookplaat in te schakelen en stel verwolgens het gewenste vermogen in door op de toetsen √ en ∧ te drukken.
• Om de kookplaat direct op het maximale niveau in te stellen drukt u kort op de toets .

Uitbreiding kookgedeeltes

Toets voor de uitbreiding van de verlengbare kookgedeeltes (concentrisch of ovaal).

1. Druk op de toets ∧ om de kookplaat in te schakelen en stel verwolgens het gewenste vermogen in door op de toetsen √ en ∧ te drukken.
2. Druk op de toets of voor het inschakelen van het complete verlangbare kookgedeelte. Voor het terugkeren maar hetkleine gedeelte drukt u nogmaals op de extensietoets.

Het contrôlelampje boven de toets van het verlangbare kookgedeelte blijf net zolang aan totdat het grote oppervlakte worden gezruikt.

Uitschakelen kookgedeeltes

• Druk op de toets aan de zijkant van de aanwijzer van de stroomsterkte: het vermogen van het kookgedeelte worden langzaam minder totdat het uitgaat.
• Of druk tegelijkertijd op de knoppen en : het kookgedeelte.gaatuit.

Programming kookgedeeltes

De kookduur

! Het kookgedeelte要去 aan zich.

! Alle kookgedeeltes können geprogrammeerd worden voor een tijsduur vanCUSen de 1 minuut en de 3uur.

1. Druk op een van de toetsen , aan de zijkant van het display, die overeenkomen met de kookplaat die u wilt programmeren.
2. Druk op de toetsen ∨ en ∧ aan de zichkant van het display en selecteer de optie “DUUR”; druk op “OK” om te bevestigen.
3. Regel de Minutes door te drukken op de toetsen en
4. Druk op "OK" om te bevestigen.
5. Selecteer de optie "EXIT" en druk op "OK" om te bevestigen. De instilling worden bewaard.

! Als na 20 seconden de instelling nicht worden bevestigd door te drukken op de toets “OK”, zal de duur automatisch worden opgeslagen.

! Als uijdens het instellen tegelijkertijd drukt op de toetsen en aan de zijkant van het display zal de timer op nul worden gezet.

De timer begint gelijk met aftellen. Het einde van de geprogrammeerde kooktijd worden aangegeven door een geluidssignaal (van 1 minuut) waarna het kookgedeelte uitgaat.

Herhaal de hierboven beschreiben procedure voor iedere kookplaat die u wilt programmeren.

! Het is möglich het geluidssignaal te onderbreken door op een willekeurige toets van de kookplaat te drukken.

Turbo

Hiermee verstort u deijd waarop u de ingestelde stroomsterkte bereikt.

! Het kookgedeelte要去 aan zich.

1. Druk op een van de toetsen , aan de zijkant van het display, die overeenkomen met de kookplaat die u wilt programmeren.
2. Druk op de toetsen √ en ∧ aan de zichkant van het display en selecteer de optie “TURBO”; druk op “OK” om te bevestigen.
3. Kies ON door te drukken op de toetsen en en druk op "OK" om de turbo te activeren.
4. Kies OFF door te drukken op de toetsen en en druk op "OK" om de turbo functie te onderbreken.
5. Selecteer de optie "EXIT" en druk op "OK" om te bevestigen. De instelling worden bewaard.

Niveau stroomsterkte

! Het kookgedeelte要去uit+zijn.

Hiermee selecteert u een Vooringestelde stroomsterkte bij het inschakelen van een kookgedeelte:

1. Druk op een van de toetsen , aan de zijkant van het display, die overeenkomen met de kookplaat die u wilt programmeren.
2. Het display toont het menu wat betrekking heeft op dat kookgedeelte.
3. Druk op de toetsen √ en ∧; selecteer de optie "STROOMSTERKTE" en druk op "OK" om te bevestigen.
4. Het display toont de volgende opties:
   DEFAULT: fabriekswaarden
   HOOG: inschakelen op maximaal niveau
   MIDDEN: inschakelen op 50% LAAG: inschakelen op minimaal niveau.
5. Druk op de toetsen √ en ∧ selecteer de gewenste optie en druk op “OK” om te bevestigen. Deinstalling worden opgeslagen.
6. Selecteer de optie "EXIT" en druk op "OK" om te bevestigen.
   B.v.: als u de optie MIDDEN heeft geselecteerd, met behulp van de toetsen of naast de aanwijzer stroomsterkte, za de kookplaat op half vermogen aangaan.

Opslaan

! Het kookgedeelte要去uit+zijn.
! Het is möglich een enkele sequentie op te slaan en op te roepen voor alle kookgedeeltes tegelijk.
! De maximale duur is 3 en een half eer.
! Het is nicht möglich tegelijk tegetelijkkertijd meerderememo functies in te schakelen.

Hiermee slaat u een gehele kookcyclus op: d.w.z. de opeenvolging van de stroomsterktes en de duur ervan.

1. Druk op een van de toetsen , aan de zijkant van het display, die overeenkomen met de kookplaat die u wilt programmeren.
2. Het display toont het menu wat betrekking heeft op dat kookgedeelte.
3. Druk op de toetsen √ en ∧ selecteer de optie "OPSLAAN " en druk op "OK" om te bevestigen.
4. Het display toont de volgende opties: OPSLAAN: hiermee begint het opslaan

WISSEN: hiermee verlaat u de functie opslaan.

1. Druk op de toetsen en en selecteer de optie "OPSLAAN"; druk op "OK" om te bevestigen. Het display toont "OPSLAAN REC". Het opslaan gaat van start.
2. Kies de gewenste stroomsterkte. De functie zal de volgende wijzigingen opslaan.
3. Druk op de toets "OK" om het opslaan van de gegevens te bevestigen.
4. Het display toont de volgende opties: SAVE: hiermee slaat u de zojuist beeingd sequentie op.

WISSEN: hiermee verlaat u de functie opslaan

zonder de zojuist beeindigde sequentie op te slaan.

1. Druk op de toetsen √ en ∧ selecteer de gewenste optie en druk op “OK” om te bevestigen. Als u de optie SAVE kiest zar de opgeslagen sequentie automatisch worden opgeslagen onder de naam “MEMO”.
2. Selecteer de optie "EXIT" en druk op "OK" om te bevestigen.

! Tijdens het opstaan is het möglich de werkking van de andere kookgedeeltes te activeren, maar is het nicht möglich deze andere gedeeltes te programmeren.

Het is alleen möglichk een opgeslagen programma op te roepen als het kookgedeelte UIT is.

1. Druk op een van de toetsen , aan de zijkant van het display, die overeenkomen met het kookgedeelte waarop een sequentie is opgeslagen.
2. Het display toont het menu wat betrekking heeft op dat kookgedeelte.

3. Druk op de toetsen √ en ∧ selecteer de optie “MEMO “ en druk op “OK” om te bevestigen.

4. Druk op de toetsen √ en ∧ selecteer de optie "STARTEN " en druk op "OK" om te bevestigen.

5. Het kookgedeelte.gaat aan en herhaalt de voorheen opgeslagen sequentie totdat het kookgedeelte wee uitgaat. Elke verandering in de stroomsterkte za worden aangegeven door een geluidssignaal.

Het is alleen möglichk een opgeslagen programma te wissen als het kookgedeelte UIT is.

1. Druk op een van de toetsen , aan de zijkant van het display, die overeenkomen met het kookgedeelte waarop een sequentie is opgeslagen.
2. Het display toont het menu wat betrekking heeft op dat kookgedeelte.
3. Druk op de toetsen √ en ∧ selecteer de optie “MEMO “ en druk op “OK” om te bevestigen.
4. Druk op de toetsen √ en ∧ selecteer de optie "WISSEN " en druk op "OK" om te bevestigen.
5. De zojuist opgeslagen sequentie worden gewist. Het is ook möglich een sequentie te wissen door een neue ervoor in deplaats op te slaan.

! Deze functie kan maximaal 10 stroomsterktwijzigingen opslaan. Het bijwerken gebeurt om de 10 seconden.

Blokkering van het bedieningspaneel

U kunt het bedieningspaneel blokkeren om een ongewenste regeling te vermijden (kinderen, schoonmaakhandelingen, enz.). Druk 3 seconden op de toets ; de bediening is geblokkeerd en het display toont "TOETSENBORD GEBLOKK." Het controlelampje BEDIENINGSPANEEL GEBLOKKEERD gaat aan. Als u het bedieningspaneel wij wilt gebruiken (bv. als u wilt stoppen met koken)要去 u de blokkering uitschakelen: Druk 3 seconden op de toets en het bedieningspaneel worden waar geactiveerd.

Als de blokkering actief is=kunt het kookvlak toch uitschakelen. Om hem uit te schakelen moet u de kookplaat aanzetten en de verlichte toets 3 seconden lang indrukken.

Demodocus

De kookplaat kan in Demomodus werken: alle verwarmingselementen worden uitgeschakeld, maar de bediening blijft actief.

Voor het inschakelen van de Demomodus:

1. Schakel de kookplaat in ;

2. Druk tegelijkkertijd op de toetsen Q en verzolgens 6 seconden lang op de toets U hoor een geluidssignaal en op het display versuschijnt de tekst DEMO ON;

3. de kookplaat bevindt zich in de Demomodus

Voor het uitschakelen van de Demomodus:

1. Schakel de kookplaat in ;
2. Druk de een na de ander op de toetsen en verwolgens 2 seconden lang op de toets U hoort een geluidssignaal en op het display versuschijnt de tekst DEMO OFF;
3. daarna za het kookvlak gewoon functioneren.

Uitschakelen kookplaat

Druk op de toets ('); het apparaat.gaat UIT.

Als het bedieningspaneel is geblokkeerd, blijft dit ook geblokkeerd nadat u de kookplaat opnieuw inschakelt. Als u de kookplaat opnieuw wilt inschakelen moet u eerst het bedieningspaneel deblokkeren.

Praktische tips voor het gebruik van het apparaat

Teneinde optimale resultaten te bereiken van het kookvlak:

• Gebruik alleen pannen met een dikke, platte bodem zodate perfect aansluiten op het verwarmingsvlak.

• Gebruik paffen die groot genoeg zich on de kookplaat geheel te bedekken zDat alle beschikbare但它 wordt benut.

• Houd de bodem van de pannen algid goed schoon en droog zodat ze goed aansluten op het kookvlak. Dit verlangt de levensduur van zowel de pannen als het kookvlak zich.
• Vermijddezelfde pannen te gebruiken die u ook op een gasfornuis heeft gebruikt: de warmteconcentratie van gasbranders kan de bodem van pannen verrormen, waardoor ze nicht goed meer aansluten.

Veiligheidssystemen

Aanwijzers van de resterende warmte

Nadat de pan van het kookgedeelte is verwijderd, en zolang de temperatuur van dit gedeelte boven de 60^ blijft, za een aanwijzer stroomsterkte knipperen, teneinde het verbrandingsrisico te voorkomen.

Oververhitting

Bij oververhitting van de elektronische elementen zal het kookgedeelte automatisch uitgaan. De aanwijzer van de stroomsterkte zal de twee buitenste gedeeltes tonen of de twee binnenste en de twee buitenste ingeschakeld. Deze aanwijzing verdwijnt en u knot de kookplaat waar gebruiken zodia de temperatuur voldoende is gezakt.

Veiligheidsschakelaar

Het apparaat beschikt over een veriligeidsschakelaar die de kookgedeeltes automatisch uitschakelt als de tijsdimiet voor een bepaald vermogensniveau is bereikt. Tijdens deze veriligeidsonderbreking vertoont de display het cijfer "0".

B.v.: de kookplaat rechtsachter staat op 5, verwijl deplaat linksvoor op 2 staat. Deplaat rechtsachter zal automatisch na 3 uur uitgaan, deplaat linksvoor na 10 uur.

Geluidssignaal

Enkele storingen, zoals:

• een voorwerp (pan, bestek, enz.) dat meer dan 10 seconden op het bedieningsspaneel ligt,
  gemors op het bedieningspaneel,
• een lange druk op een toets,{kunnen een geluidssignaalveroorzaken.Verwijder deoorzaak van de storing en het geluidssignaal houdt op. In dezeGeVallen zal het bedieningspaneel automatisch worden geblokkeerd:om het wee in te schakelen moet u op de toets [sleutel icoon] drukken.Deinstelingen worden behouden. Als deoorzaak van de storing Niet wordt verwijderd blijft het geluidssignaal gaan enGaat het kookvlakuit.

NL

De kookplaat bezit drie functies voor het automatisch koken. In het kookgedeelte linksachter is het möglichk de functies OLIE en BOTER te activeren.
In het kookgedeelte linksvoor is het möglichk de functie SAUS te activeren.

SAUS

Deze functie is geschikt voor het koken van sauzen op laag vuur.

OLIE

Voordat uietsGaatbakkenwordtdeolieverwarmd zonderdatzijn eigenschappenverloengaan.

BOTER

Voordat u iets gaat bakken worden de botergesmolten zonder dat zich eigenschappen verlorengaan.

De automatische functies activeren

! Het kookgedeelte要去uit+zijn.

1. Druk op de toets O O O aan de zijkant van het display die overeenkomt met het kookgedeelte linksachter om de functies OLIE en BOTER te activeren, en linksvoor voor de functie SAUS.
2. Het display toont het menu wat betrekking heeft op dat kookgedeelte.
3. Regel de kookfunctie door te drukken op de toetsen en aan de zijkant van het display en druk op "OK" om het koken te starten.

De aanwijzer stroomsterkte van de geselecteerde plaat toont de verschillende sterktesijdens de automatische kookfuncties.

Koken met de automatische functies

Voor het koken van OLIE en BOTER is het nicht möglich de koortijd te programmeren.
Wanner de inhoud van de pan de optimale temperatuur heeft bereikt za het koovlak een geluidssignaal weergeven: twee korte piepsignalen elke 15 seconden en het display toont de tekst AUTO OK. Bij het koken van OLIE en BOTER is het möglich voedsel in de pan doeon. In dit geval zal het geluidssignaal worden onderbroken en zar de kookplaat verder gaan met zich automatische regeling. Bij het starten van het koken van SAUS vraagt het display de tijsduur in te voeren. Regel de minuten door te drukken op de toetsen en aan de zijkant van het display en druk op "OK" om te bevestigen. Bij het koken van de SAUS begint het terugtellen

van de timer zodra de optimale reductietemperatuur is bereikt.

Als de ingesteldearendverstrekenisgaat het kookgedeelteuit.

Om de voorheen ingestelde duur te wijzigen drukt u op de toets aan de zichkant van het display, naast het betreffende kookgedeelte dat in gebruik is.

Druk op de toetsen en , selecteer de functie "DUUR" en druk op "OK" om te bevestigen.

Regel de minuten door te drukken op de toetsen en aan de zijkant van het display en druk op "OK" om de tijd te wijzigen.

!Als uijdens het instellen tegelijkkertijd drukt op de toetsen en aan de zijkant van het display za de timer op nul worden gezet.

! Als u de duur 0:00 instelt, za het kookgedeelteuitgaan zodra de optimale temperatuur is bereikt.

Om tijdens het koken de ingestelde functie te zien drukt u op de toets Oo Qoo aan de zijkant van het display, naast het betreffende kookgedeelte dat in gebruik is. Het display toont de naam van de actieve functie en de overgebleven tijd, indien deze is ingesteld.

! Het is nicht möglich de stroomsterkte in het kookgedeelte te wijzigenijdens de automatische functies.

Als u geen veranderingen aanbrengt gaat de kookplaat door met de automatische instellenen en houden de geluids- en visuele signalering aan. Als u niets doet gaat de kookplaat binnen 10 minutesuit.

! Het is möglich het geluidssignaal te onderbreken door op een willekeurige toets van de kookplaat te drukken.

De automatische functies uitschakelen

Druk op de toets aan de zijkant van het display, naast het kookgedeelte dat in gebruik is. Druk op de toetsen en , selecteer de actieve functie en druk op "OK" om te bevestigen.

Kies OFF door te drukken op de toetsen en aan de zichkant van het display en druk op "OK" om de actieve functie te onderbreken.

Of druk tegelijkkertijd op de knappen en : het kookgedeelte.gaat UIT.

! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veriligeidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veriligeid en u dient ze derhalve goed door te nemen.

Deze apparatuur voldoet aan de volgende EU voorschriften:

• 73/23/EEG van 19/02/73 (Laagspanning) en waaropvolgende wijzigingen
• 89/336/EEG van 03/05/89 (Elektromagnetische Compatibility) enaaropvolgende wijzigingen
• 93/68/EEG van 22/07/93 enaaropvolgende wijzigingen.
• 2002/96/CE

Algemene veiligheid

• Dit apparaat is vervaardigd voor nicht-professioneel gebruik binnenshuis.
• Het apparaat dient Niet buitenshuis te worden geplaatst, ook nicht in overdekte toestand. Het is erg gevaarlijk als het in aanraking kommt met regen of onweer.
• Raak de machine Niet aan als u blootsvoets bent of met natte of vochtige handen of voeten.
• Het apparaat dient om gerechten te koken. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die beschreiben staan in deze handleiding. Gebruik het kookvlak Niet om voorwerpen op teplaatsen en ook Niet als snijplank.
• Het glaskeramische kookvlak is bestand gegen Mechanische stoten. Het kan darüber worden beschadigd (of barsten) als het wordt geraakt door een puntg object, bijvoorbeeld door gereedschap. Als dit gebeurt要去 onmiddelijk het apparaat aflsuien van de elektrische stroom en contact opnemen met de Technische Dienst.
• Als het oppervlak van de kookplaat gebarsten is要去 u het apparaat uitschakelen om te voorkomen dat u een elektrische schok krijgt.
• Voorkom dat elektrische snoeren van anderekleine keukenapparaten op warme delen van dekookplaat terechtkommen.

• Vergeet zich dat de temperatuur in het kookgedeelte aanzienlijk hoog blijft tot minstens 30 minutes nadat u het uitschakelt. De resterende warmte worden aangeduid door een aanwijzer (zie Starten en gebruik).

• Houd voorwerpen die kuren smelen op afstand van de kookplaat, zoals bv. plastic, aluminium of suikerhoudende etenswaren. Let vooral op plastic of aluminium verpakkingen en folie: als u ze op het nog warme of lauwe kookvlak neerlegt, kut u een zware schade aanrichten.

• Richt de handvaten van de pannen algid maar de binnenzijde van de kookplaat zodat u er Niet per ongeluk tegenaan stoot.
• Trek de stekker nooit uit het stopcontact door aan het snoer te trekken, maar algijd door de stekker beet te pakken.
  Maak de oven Niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.
• Dit apparaat mag nicht worden gebruikt door Personen (kinderen inbegren) met een beperktlichamelijk, sensorieel of geestelijk vermogen of Personen die nicht de nodige ervaring of kennis haben met het apparaat, tenzij onder toezicht van een personen die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkct.

Afvalverwijdering

• Het wegdoen van het verpakkingsmaterial: houdt u aan deplaatselijke normen zodate het materiala I hergebruikt kan worden.
• De Europese richtig in 2002/96/EG, betreffende afgedankte elektrische en elektronische apparatuur (RAEE), voorziet dat huishoudelijkke apparatuur Niet met het normale afval mag worden meegegeven. De verwijderde apparaten要去 apart worden opgehaald om het terugwinnen en recyclen van de materialen waaruit ze bestaan te optimaliseren en te voorkomen dat er eventuele schade voortvloeit voor de gezondheid en het milieu. Het symbool van de afvalemmer met een kruis staat op alle producten om de consument eraan te herinneren dat dit gescheden afval is. Om meer informatie betreffende een juiste verwijdering van huishoudapparaten kan de consument zichRCTEN tot de gemeentelijkke reinigingsdienst of de verkopers.

NL

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overaat.

Reinigen van het apparatus

! Vermijd het gebruik van schuurmiddelen of bijtende middelen, zoals sprays voor barbecues en ovens, vlekkenmiddelen, roestverwijderende producten, schoonmaakmiddelen in poedervorm of schuursponzen: deze können het oppervlak onherstelbaar krassen.

! Gebruik nooit stoom- of hagedrukreinigers voor het reinigen van het apparaat.

• Voor normalaal onderhoud moet u de kookplaat met een vochtige spons reinigen en afdrogen met keukenpapier.
• Als deplaat erg vuil is要去 hij worden schoongemaakt met een special middel voor keramiekplaten. Daarna要去 u hem afspoelen en afdrogen.
• Voor het verwijderen van hardnekig vuil gezruikt u het bijgeleverde schrapertje. Doe dit zo snel möglichelijk voordat het apparaat afkoelt zodat de etensresten Niet aankoeken. Uitstekende resultaten bereikt u ook met een special voor keramiekplaten vervaardigd roestvrij staal sponsje dat u in een sopje doopt.

! Het bijgeleverde schrapertje is erg scherp: wees voorzichtig in het gebruik.

• Als er op de kookplaat onverhoopt voorwerpen of plastic materiaal of suiker zouden smelten,要去 u ze onmiddelijk met het schrapertje verwijderen zolang het oppervlak nog warm is.
• Als de planta is schoongemaakt kan hij worden behandeld met een special product voor onderhoud en bescherming: het onzichtbare laagje dat dit productchterlaat beschermt de planta in het geval er iota's overkookt. Dit soort handelingen要去en worden uitgevoerd als de planta law of koud is.
• Vergeet Niet de kookplaat alsijd met schoon water af te spoelen en goed af te drogen: restjes schoonmaakmiddel konnen de volgende keer dat u kookt aankoeken.

Roestvrijstalen rand

(alleen in modellen met lijst)

Roestvrij staal kan vlekken gaan vertonen als gevolg van kalkhoudend water dat er lang op blijft liggen of als gevolg van gebruik van schoonmaakmiddelen die fosfor bevatten. Spoel en droog de kookplaat.altijd goed af nadat u hem heeft schoongemaakt. Droog gemorst water altijd meteen goed af.

! Enkele kookplaten haben een lijst van aluminium die lijkt op roestvrij staal. Gebruik voor het reinigen en ontvetten geen producten die nicht geschikt zijn voor aluminium.

De kookplaat verwijderen

Als u de kookplaat要去 verwijden:

1. verwijder de schroeven die de centeringsklemmen aan de zijkant vasthouden;
2. kaak de schroeven van de bevestigingshaken op de hoeken los;
3. haal de kookplaat uit het meubel.

! U mag nooit aan het interne systeem sleutelen om een reparatie proberen uit te voeren.

Als er een storing is moet u contact opnemen met de Service Dienst.

Italiano, 1

English, 14

Français, 27

Nederlandst,40

Deutsch, 53

TVL 642

TVL 642 IB

Inhaltsverzeichnis

Installation, 54-56

Aufstellung

Elektroanschluss
