BEDIENUNGSANLEITUNG TVL 642 IB SCHOLTES

Beschreibung des Gerätes, 57-58

Bedienfeld

Technische Beschreibung der Kochzonen

Inbetriebsetzung und Gebrauch, 59-62

Erste Inbetriebnahme

Einschalten des Kochfeldes

Einschalten der Kochzonen

Erweiterung der Kochzonen

Ausschalten der Kochzonen

Programmierung der Kochzonen

Sperre der Schaltelemente

Demo-Mode (Vorfuhrmodus)

Ausschalten des Kochfeldes

Praktische Ratschlage zum Einsatz des Gerätes

Sicherheitsvorrichtungen

Spezialfunktionen, 63

Vorsichtsmaßregeln und Hinweise, 64

Allgemeine Sicherheit

Entsorgung

Reinigung und Pflege, 65

Abschalten Ihres Gerätes vom Stromnetz

Reinigung Ihres Gerätes

Demontage des Kochfeldes

Scholtès

DE

! Bewahren Sie diese Bedienungsanleitungitte sorgfältig auf, damit Sie sie jederzeit zu Rateziehen konnen. Sorgen Sie davon, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Geräst stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu konnen.
! Lesen Sieitte die nachfolgenden Hinweise aufmerksam durch. Sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit.

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).
! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführn.Eine unsachgemäß Installation kann Menschen und Tiere gefahrden oder Sachschaden verursachen.

Einbau

Um eine einwandfrei Betriebsweise des Gerätes zu gewährleisten, muss das für den Einbau bestimmte Möbelteil folgende Eigenschaften aufweisen:

Die Auflagefläche muss aus hitzebeständigem Material beschaffen sein, um einer Temperatur von ca. 100^ standzuhalten.
- Soll das Kochfeld über einem Backofen installiert werden, muss Letzterer mit einem Kühlsystem mit Zwangsbelüftung ausgestattet sein.
- Von der Installation eines Kochfeldes über einem Geschirrspüler wird abgeraten. Gegebenenfalls ist zur Abdichtung ein Zwischendeil zwischen beiden Geräten zu installieren.

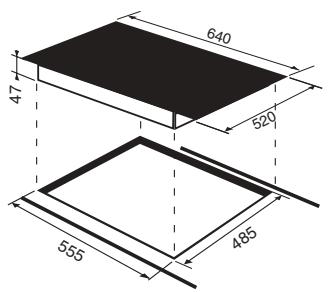

- Der Schrankausschnitt muss über folgende Abmessungen verfügbar:

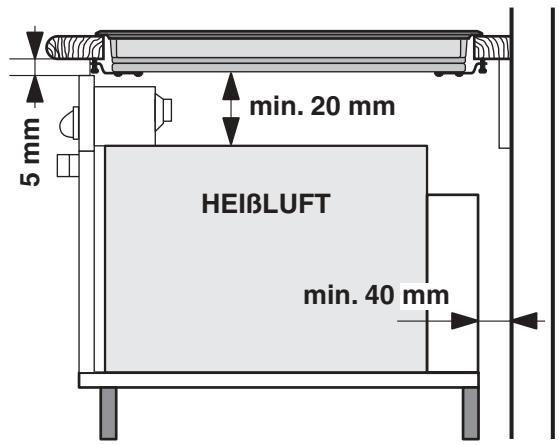

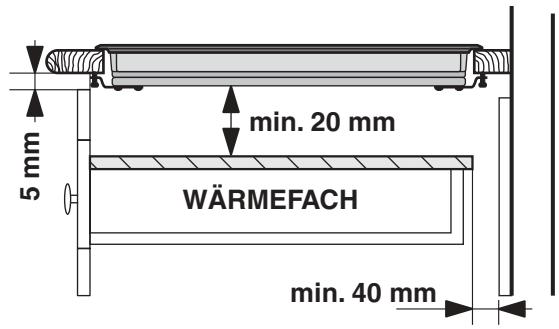

Beluftung

Um eine geeignete Belüftung zu gewährleisten und ein Überhitzen der angrenzenden Flächen zu vermeiden, muss das Kochfeld wie folgt angebracht werden:

• in einem Abstand von mindestens 40 mm von der dahinter liegenden Wand und von 600 mm von einer jeder anderen vertikalien Fläche;

• um einen Abstand von mindestens 20 mm zwischen dem für den Einbau bestimmt den Ausschnitt und dem entsprechenden Unterschrank zu gewährleisten.

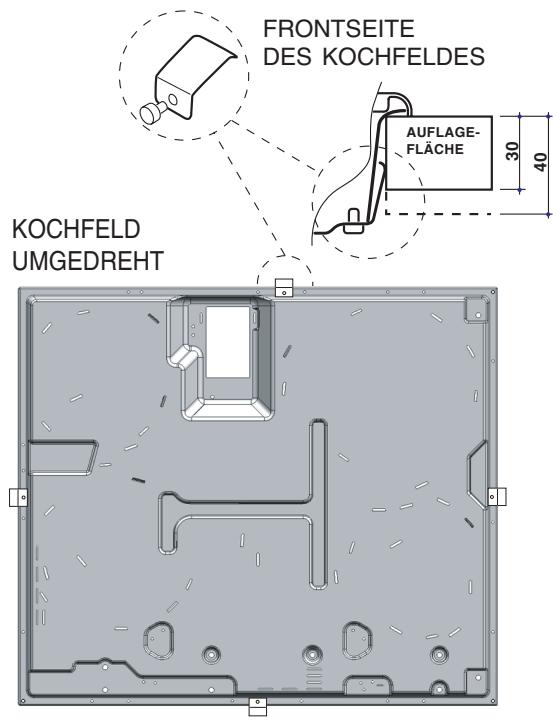

Befestigung

Das Kochfeld muss auf einer perfekt ebenen Stütz- bzw. Auflagelänge installiert werden.

Durch unsachgemäß Befestigung hervorgerufene Verformungen konnten die Eigenschaften und Leistungen des Kochfeldes beeinträchtigen.

Verfahrens Sie zur Befestigung wie folgt:

1. Schrauben Sie die 4 Zentrierungsfedern mittels der vier kurzen, stumpfen Schrauben in die in der Mitte einer jeder Kochfeldseite befindlichen Lochbohrungen.
2. Setzen Sie das Kochfeld durch leichtes Andrücken des gesamten umlaufenden Randes mittig in den Möbelausschnitt ein, undzar so, dass es vorschrifsmäßig auf der gesamten Auflagefläche aufstützt.

! Die Schrauben der Zentrierungsfedern,müssen unbedingt zuganglich sein.

! Gemäß den Sicherheitsvorschriften muss nach erfolgtem Einbau die Möglichkeit einer Berührung mit stromführrenden Teilen ausgeschlossen sein.
!Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben, ohne ein Werkzeug zu Hilfenehmen zu müssen, nicht möglich ist.

Elektroanschluss

! Bei der Installation des Kochfeldes und der eines eventuellen Einbaubackofens,müssen samtliche Elektroanschlüsse getrennt vorgenommen werden,und dies nicht nur aus Sicherheitsgründen, sondern auch um den Backofen,fallsnotig,leichter Herausziehen zu konnen.

Klemmengehäuse

KCHFELDMUGEDREHT

Das Gerät ist mit einem Gehäuse (befindlich im unteren Teil) ausgestattet, das für den Anschluss an andersartige Elektroversorgungen bestimmt ist (die Abbildung ist nur richtungsweisend, demnach ist es möglich, dass sie mit dem erworbenen Gerät nicht übereinstimmt).

Einphasenanschluss

Das Kochfeld ist mit einem bereits angeschlossenen Netzkabel ausgestattet und ist für einen Einphasenanschluss voreingestellt. Schlieben Sie die Drähte gemäß nachfolgender Tabelle und Zeichnungen an:

Netzspannung und -frequenz	Elektrokabel	Anschluss der Drähte
230V 1+N ~ 50 Hz	N L	=: geltb/grün; N: die 2 blauen Drähte zusammen L: braun zusammen mit schwarz

Andere Anschlussarten

Sollte die Elektroanlage einer der nachfolgenden

Eigenschaften entsprechen:

Netzspannung und -frequenz

• 380V + N ~ 50 Hz
• 230V 3 ~ 50 Hz
• 380V + 2N ~ 50 Hz

Schließen Sie die Drähte gemäß nachfolgender Tabelle und Zeichnungen an:

Netzspannung und -frequenz	Elektrokabel	Anschluss der Dühte
400V - 2+N ~ 50 Hz	N L1 L2	=: gelb/grün; N: die 2 blauen Dühte zusammen L1: schwarz L2: braun
230V 3 ~ 50Hz
400V - 2+2N ~ 1 50 Hz	N1 N2 L1 L2	=: gelb/grün; N1: blau N2: blau L1: schwarz L2: braun

Sollte die Elektroanlage einer der nachfolgenden

Eigenschaften entsprechen:

Netzspannung und -frequenz

• 400V 3 - N ~ 50 Hz

dann vermfahren Sie wie folgt:

! Das eventuell mitgelieferte Netzkabel kann für diese Installationsarten nicht verwendet werden.

1. Verwenden Sie ein geeignetes Versorgungskabel des Typs H05RR-F, oder eines höheren Wertes, geeigneter Maße (Kabelquerschnitt: 25 mm).
2. Heben Sie unter Zuhlifenahme eines Schraubenziehers die seitlichen Zungen des Klemmengehausedeckels an (siehe Abbildung Klemmengehäuse).

3. Schrauben Sie die Schraube der Kabelklemme sowie die Schrauben der Klemmen, die der erforderlichen Anschlussart entsprechen, aus und positionieren Sie die Brücken in Anleitung an nachfolgende Tabelle und Zeichnungen:

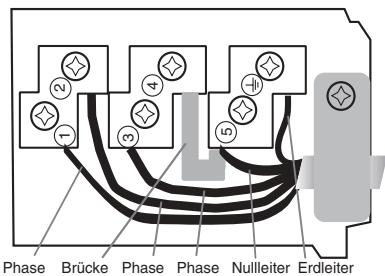

4. Verlegen Sie die Drähte gemäß nachstehenden Zeichnungen und Tabelle und schlieben Sie die Drähte an. Ziehen Sie die Klemmenschrauben hierbei fest an.

Netzspannung und -frequenz	Elektrischer Anschluss					Klemmengehäuse
400V 3-N ~ 150 Hz	1	2	3	4	5	Dreiphasenanschluss 400
	L1	L2	L3	N

1. Befestigen Sie das Netzkabel in der entsprechenden Kabelklemme und schreiben Sie den Deckel.

Dreiphasenanschluss 400

Anschluss des Netzkabels an das Stromnetz

Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger, der Last und den einschlädigen Vorschriften entsprechender Schalter mit einer Mindestöffnung der Kontakte von 3 mm zwischenzuschalten. (Der Erdleiterarf vom Schalter nicht unterbrochen werden.) Das Versorgungskabel muss so verlegt werden, dass es an keiner Stelle einer Temperatur ausgesetzt wird, die 50^ über der Raumtemperatur liegt.

! Der Installateur ist für den ordnungsgemäben elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sieitte sicher, dass:

• die Netzsteckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;
• die Netzsteckdose für die auf dem Typenschild (befindlich auf dem Gerät) angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist;
• die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt;
• die Netzsteckdose mit dem Netzstecker kompatibel ist. Sollte dies nicht der Fall sein, wechseln Sieitte die Netzsteckdose oder den Netzstecker aus; verwenden Sie keine Veränderungen und Mehrfachsteckdosen.

!Netzkabel und Steckdose müssen bei installiertem Gerät weniger zugänglich sein.
! Das Netzkabelarf nichtgebogen oder eingeklemmt werden.
! Das Netzkabel muss regelmäßig kontrolliert werden und damit nur durch autorisiertes Fachpersonal ausgetauscht werden.
! Der Hersteller lehtigt jeder Verantwortung ab, falls.
these Vorschriften nicht eingehalten werden sollenn.

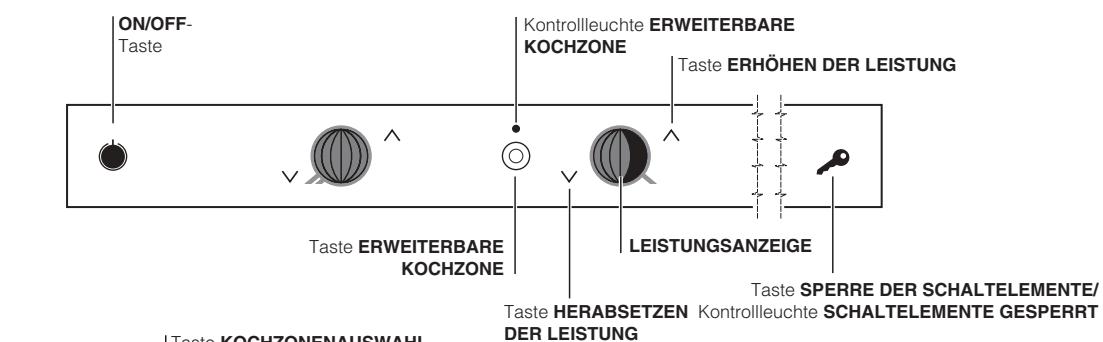

Bedienfeld

• Taste ON/OFF: Zum Ein- bzw. Ausschalten des Gerätes.
• Taste ERWEITERBARE KOKHZONE: Mittels dieser kann die gesamte Kochzone eingeschaltet werden (siehe Inbetriebsetzung und Gebrauch).
• Kontrolleuchte ERWEITRBARE KOKHZONE: Diese zeigt an, dass die gesamte Kochzone eingeschaltet wurde.
• Taste HERABSETZEN DER LEISTUNG: Zur Leistungsregelung sowie zum Ausschalten der Kochzone (siehe Inbetriebsetzung und Gebrauch).

• LEISTUNGSANZEIGE: Auf dieser ist der jeweils erreichte Heizwert ersichtlich.

• Taste ERHÖHEN DER LEISTUNG: Zum Einsatzen sowie zur Leistungsregelung der Kochzone (siehe Inbetriebsetzung und Gebrauch).

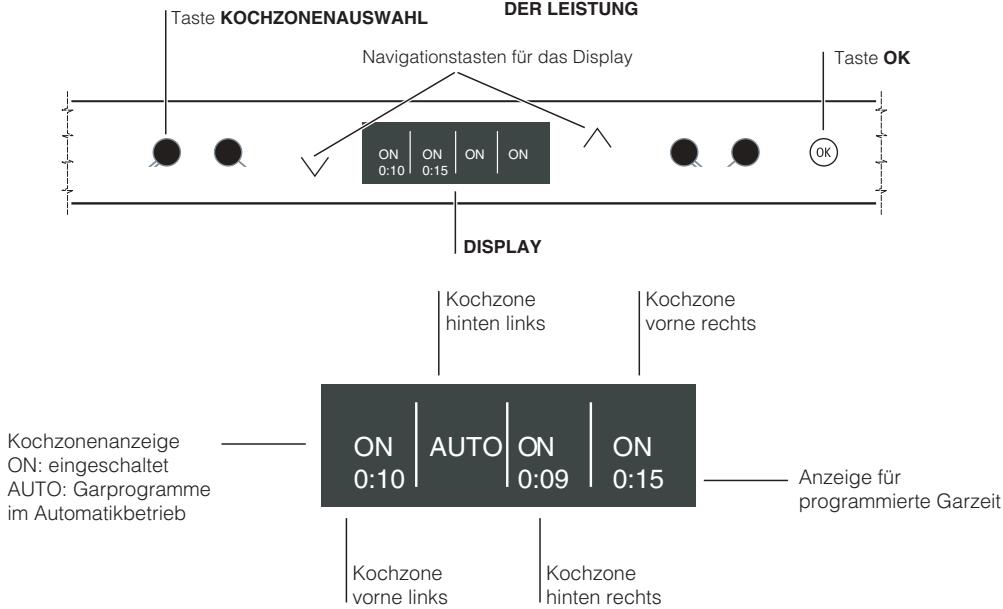

• Tasten KÖCHZONENAUSWAHL: zum Öffnen der Menüs der einzelnen Kochzonen (siehe Inbetriebsetzung und Gebrauch).
• Taste OK: zur Bestätigung.
• Taste SPERRE DER SCHALTELEMENTE: Um versehentliche Änderungen der am Kochfeld erfolgten Einstellungen zu verhindern (siehe Inbetriebsetzung und Gebrauch).
• Kontrollleuche SCHALTELEMENTE GESPERRT: Diese signalisiert, dass die Schaltelemente gespert wurden (siehe Inbetriebsetzung und Gebrauch).

Technische Beschreibung der Kochzonen

Die Halogen-Heizelemente

Bei dieser Art von Heizelementen erfolgt die Wärmeübertragung mittels Strahlung der in diesen Heizelementen befindlichen Halogenlampe. Diese wird besonderss geschätzt wegen ihrer Eigenschaften, die den typischen Eigenschaften des Gases nahekommen: sofortige Reaktion auf die jeweiligen Einstellungen, umgehende Anzeige der Leistungsstufe.

Die Strahlungsbeziehungselemente

Bei dieser Art von Heizelementen handelt es sich um Heizkörper, die aus einer Vielzahl von Ringen bzw. Spiralen bestehen, welche eine optimale Wärmeverteilung über den gesamten Topf Boden gewährleisten und damit bestmögliche Garergebnisse bei Niedrigtemperaturen ermögen: Schmorgerichte, SoBen oder aufzuwärmende Fertiggerichte.

KOCHFELDER	TVL 642 - TVL 642 IB
Kochzonen	Leistung
Hinten rechts	H 1200 W
Vorne rechts	RO 1800 W – 1000 W
Vorne links	R 600 W
Hinten links	HD 2500 W – 1050 W
Maximalleistung insg.	6100 W

Legende:

H = Einfache Halogen-Kochzone

R = Einfache Kochzone mit Strahlungsbeheizung

HD = Doppelte Halogen-Kochzone

RO = Ovale Kochzone mit Strahlungsbeheizung

! Der auf die Dichtungen aufgetragene Leim könnte Fettspuren auf dem Glas hinterlassen. Wir empfehlen Ohnen, diese vor Einsatz des Gerätes mit einem herkömmlichen Reinigungsmittel (eine nicht scheuernde Poliercreme) zu entfernen. Während der ersten Betriebsstunden konnte ein Geruch verbrannten Gummis zu vernehmen sein. Dies wird sich nach kurzer Zeit geben.

! Wird das Kochfeld an das Stromnetz angeschlossen, ertont nach einigen Sekunden ein kurzes akustisches Signal. Nur daraufufhin kann das Kochfeld eingeschaltet werden.

Erste Inbetriebnahme

Nach dem Anschluss an das Stromnetz erscheint bei der ersten Einschaltung die Liste der verfügbaren Sprachen. Wahlen Sie die gewünschte Sprache über die seitlich des Displays vorgesehenen Tasten und aus. Die ausgewählte Sprache ist in Halbfettschrift darestellt. Drücken Sie zur Bestätigung auf OK". Nach der Sprachauswahl zeigt das Display die folgenden Parameter an:

SPRACHE

Auswahlder Sprache

TASTENTON

Regulierung der Tastentonlautstärke

KONTRAST

Einstellung des Kontrastes

FINE TUNING

Einstellung der Leistungsstufen

(6oder 12)

KURZZEITWECKER

Einstellung des Kurzzeitweckers

BEENDEN

Beenden des Hauptmenüs

Tastenton

Zur Einstellung der Tastentonlautstärke.

Wahlen Sie die gewünschte Lautstärke über die seitlich des Displays vorgesehenen Tasten und aus und drücken Sie zur Bestätigung auf die Taste „OK".

Es stehen 3 Optionen zur Auswahl:

OFF: ausgeschaltet

(die akustischen Signale bleiben aktiv).

MIN: minimale Lautstärke.

MAX: maximale Lautstärke.

Kontrast

Zur Einstellung des Displaykontrastes.

Wahlen Sie die gewünschte Helligkeit mittels der seitlich des Displays vorgesehenen Tasten ∨ und ∧ aus und drücken Sie zur Bestätigung auf die Taste „OK". Es stehen 6 verschiedene Helligeitsstufen zur Auswahl.

Fine tuning

Zur Einstellung der Anzahl der Leistungsstufen aller Kochzonen.

Wahlen Sie die gewünschte Einstellung mittels der seitlich des Displays vorgesehen Tasten √ und ∧ aus, und drücken Sie zur Bestätigung auf die Taste „OK". Es stehen 2 Optionen zur Auswahr:

6: Die Leistungsanzeige ist in 6 gleiche Teile unterteilt.

12: Die Leistungsanzeige ist in 12 gleiche Teile unterteilt.

Kurzzeitwecker

Zur Einstellung des Kurzzeitweckers unabhängig von dem Betrieb der Kochzonen. Stellen Sie die Minuten mittels der Tasten ∨ und ∧ ein und drücken Sie zur Bestätigung auf „OK".

Die Zeitrechnung (rückwärfter Ablauf) des Kurzzeitweckers setzt unverzüglich ein. Bei Ablauf der eingestillten Zeit ertönt ein akustisches Signal (eine Minute lang).

! Betätigten Sie während der Einstellung gleichzeitig dieser Zeitlich des Displays befindlichen Tasten √ und ∧, kann das Display wieder auf Nullstellung gebracht werden.

! Die allgemeinen Parameter des Kochfeldes können nur verändert werden, wenn das Kochfeld eingeschaltet ist und die下半ach des Displays vorgesehenen Tasten

O nicht leuchten. Drücken Sie auf die

Tasten und an den Seiten des Displays, um Zugang zu den zuvor beschriebenen Optionen zu erhalten.

Einschalten des Kochfeldes

Das Kochfeld wird über die Taste ( für ca. 1 Sekunde gedrück halten) eingeschaltet.

Einschalten der Kochzonen

Eine jeder Kochzone wird über einen aus zwei Tasten (und) bestehenden Leistungsregler an den Seiten der Leistungsanzeige aktiviert.

• Betätigen Sie die Taste , um die Kochzone einzuschalten; stellen Sie daraufhin mittels der Tasten und die gewünschte Leistung ein.
• Um sofort auf maximale Leistung einzustellen, drücken Sie kurz auf die Taste .

Erweiterung der Kochzonen

Taste zur Erweiterung der erweiterbaren Kochzonen (konzentrisch oder oval):

1. Betätigen Sie die Taste, um die Kochzone einzuschalten; stellen Sie daraufhin mittels der Tasten und die gewünschte Leistung ein.

2. Drücken Sie die Taste (O) oder (D), um die Kochzone in ihrer gesamtten Große einzuschalten.

Um auf die verkleinerte Kochzone zusückzuschalten, drücken Sie erneut auf die zur Erweiterung der Zone gedrückte Taste.

Die über der Taste der erweiterten Kochzone befindliche Kontrollleuchte bleibt während der gesamten Betriebszeit der großen Kochzonenfläche eingeschaltet.

Ausschalten der Kochzonen

• Drücken Sie auf die Taste √ geben der Leistungsanzeige: Die Kochzonenleistung sinkt allmählich bis zum völligen Ausschalten der Kochzone.
• Oder drücken Sie gleichzeitig die Tasten √ und ∧: Die Kochzone wird ausgeschaltet.

Programmierung der Kochzonen

Dauer eines Garvorgangs

! Die Kochzone muss eingeschaltet sein.
! Sümmtliche Kochzonen können für eine Garzeit von 1 Minute bis 3 Stunden programmiert werden.
1. Betätigen Sie diejenige der seitlich des Displays vorgesehen Tasten programmierenden Kochzone entspricht.
2. Wahlen Sie über die sichlich des Displays vorgesehenen Tasten ∨ und ∧ den Menüpunkt „DAUER" aus und drücken Sie zur Bestätigung auf „OK".
3. Stellen Sie über die Tasten und die Minuten ein.
4. Drücken Sie zur Bestätigung auf „OK“.
5. Wahlen Sie „BEENDEN" und drücken Sie zur Bestätigung auf „OK". Die Einstellung wird gespeichert.

! Wird die Einstellung nicht innerhalb von 20 Sekunden über die Taste „OK“ bestätigt, wird die Dauer automatisch gespeichert.

! Betätigten Sie während der Einstellung gleichzeitig die sichlich des Displays vorgesehenen Tasten √ und ∧, wird die Zeit auf Null gestellt.

Die Zeitrechnung (rückwärfter Ablauf) des Timers setzen unverzüglich ein. Ist die programmierte Garzeit abgelaufen, ertont (1 Minute lang) ein akustisches Signal und die Kochzone wird automatisch ausgeschaltet. Wiederholen Sie obige Schritte für jeder Kochzone, die Sie programmieren möchten.

! Das akustische Signal kann durch Betätigung einer beliebigen Taste auf dem Kochfeld ausgeschaltet werden.

Turbo

Dank dieser Funktion kann die Zeit bis zur Errichtung des eingestellten Leistungswertes erheblich verkurzt werden.

! Die Kochzone muss eingeschaltet sein.

1. Betätigten Sie diejenige der seitlich des Displays vorgesehenen Tasten OQO, die der zu programmierenden Kochzone entspricht.
2. Wahlen Sie über die seitlich des Displays vorgesehenen Tasten √ und ∧ den Menüpunkt „TURBO" aus und drücken Sie zur Bestätigung auf „OK".
3. Wahlen Sie über die Tasten und den Menüpunkt ON, und drücken Sie zur Aktivierung der Turbofunktion auf .OK".
4. Wahlen Sie über die Tasten √ und ∧ den Menüpunkt OFF, und drücken Sie zur Deaktivierung der Turbofungtion auf „OK".
5. Wahlen Sie „BEENDEN" und drücken Sie zur Bestätigung auf „OK". Die Einstellung wird gespeichert.

Leistungsstufe

! Die Kochzone muss ausgeschaltet sein.

Zur Auswahl einer voreingestalten Leistungsstufe bei Einsatzung der Kochzone:

1. Betätigen Sie diejenige der seitlich des Displays vorgesehenen Tasten OQO, die der zu programmierenden Kochzone entspricht.
2. Das Display zeigt das Menu zu dieser Kochzone an.
3. Wahlen Sie über die Tasten und den Menüpunkt „LEISTUNGSSSTUFE" aus und drücken Sie zur Bestätigung auf „OK".
4. Das Display zeigt die folgenden Optionen an:
   STANDARD: Werkseinstellung
   HOCH: Einschaltung auf maximaler Leistung
   MITTEL: Einschaltung auf 50%
   NIEDRIG: Einschaltung auf minimaler Leistung
5. Wahlen Sie über die Tasten und die gewünschte Option aus und drücken Sie zur Bestätigung auf „OK". Die Einstellung wird gespeichert.
6. Wahlen Sie „BEENDEN" und drücken Sie zur Bestätigung auf „OK".

Beispiel: Werde die Option MITTEL ausgewählt, schaltet sich die Kochzone bei Betätigung der seitlich der Leistungsanzeige vorgesehenen Tasten und auf mittlerer Leistung ein.

Speichern

! Die Kochzone muss ausgeschaltet sein.
!Es kann nur eine Sequenz fur alle Kochzonen gespeichert und abgerufen werden.

! Die maximale Dauer der speicherbaren Sequenz beträgt dreieinhalb Stunden.

! Es können nicht mehrere Memo-Funktionen gleichzeitig abgerufen werden.

Mittels dieser Funktion kann ein vollständiger Garzyklus gespeichert werden. Dabei werden die Abfolge der Leistungsstufen sowie ihre jeweilige Dauer erfasst.

1. Betätigen Sie diejenige der seitlich des Displays vorgesehenen Tasten , die der zu programmierenden Kochzone entspricht.
2. Das Display zeigt das Menu zu dieser Kochzone an.
3. Wahlen Sie mittels der Tasten √ und ∧ den Menüpunkt „SPEICHERN" aus und drücken Sie zur Bestätigung auf „OK".
4. Das Display zeigt die folgenden Optionen an:
   ERFASSEN: zum Starten des Speichervorgangs.
   LösCHEN: zum Beenden der Speicherfunktion.
5. Wahlen Sie mittels der Tasten und den Menüpunkt „ERFASSEN" aus und drücken Sie auf die Taste „OK". Auf dem Display erscheidt „SPEICHERN REC". Der Speichervorgang wird gestartet.
6. Wahlen Sie die gewünschte Leistungsstufe. Die Funktion erfasst die nachfolgenden Veränderungen.
7. Drücken Sie auf „OK“, um den Speichervorgang anzuhalten.
8. Das Display zeit die folgenden Optionen an: SPEICHERN: zur Speicherung der gerade abgeschlossenen Sequenz.

LOSCHEN: zum Verlassen der Speicherfunktion, ohne die gerade abgeschlossene Sequenz zu erfassen.

1. Wahlen Sie über die Tasten √ und ∧ die gewünschte Option aus und drücken Sie zur Bestätigung auf „OK". Bei Auswahl von SPEICHERN wird die aufgezeichnete Sequenz automatisch unter dem Namen „MEMO" gespeichert.
2. Wahlen Sie „BEENDEN" und drücken Sie zur Bestätigung auf „OK".

! Wahrend des Speichervorgangs können die anderen Kochzonen bedient werden, eine Programmierung selbstiger Kochzonen ist jedoch nicht möglich.

Ein gespeichertes Programm kann nur aufgerufen werden, wenn die Kochzone ausgeschaltet ist.

1. Drücken Sie auf diejenige der seitlich des Displays
   vorgesehen Tasten , welche der Kochzone entspricht, für die eine Sequenz eingespeichert wurde.
2. Das Display zeigt das Menu zu dieser Kochzone an.
3. Wahlen Sie über die Tasten √ und ∧ den Menüpunkt „MEMO“ aus und drücken Sie zur Bestätigung auf „OK".
4. Wahlen Sie über die Tasten √ und ∧ den Menüpunkt „STARTEN" aus und drücken Sie zur Bestätigung auf „OK".
5. Die Kochzone schaltet sich ein und wiederholt die zuvor gespeicherte Sequenz bis zur Abschaltung. jeder Veränderung der Leistungsstufe wird durch ein

akustisches Signal angegeben.

Ein gespeichertes Programm kann nur gelöscht werden, wenn die Kochzone ausgeschaltet ist.

1. Drücken Sie auf diejenige der seitlich des Displays vorgesehenen Tasten , welche der Kochzone entspricht, für die eine Sequenz eingespeichert wurde.
2. Das Display zeit das Menu zu dieser Kochzone an.
3. Wahlen Sie über die Tasten √ und ∧ den Menüpunkt „MEMO“ aus und drücken Sie zur Bestätigung auf „OK".
4. Wahlen Sie mittels der Tasten √ und ∧ den Menüpunkt „LOSCHEN" aus und drücken Sie zur Bestätigung auf „OK".
5. Die zuvor gespeicherte Sequenz wird gelöscht.
   Eine Sequenz kann auch mittels Speicherung einer neuen Sequenz gelöscht werden.

! Die Funktion kann maximal 10 Veränderungen der Leistungsstufe erfassen. Die Aktualisierung erfolgt alle 10 Sekunden.

Sperre der Schaltelemente

Die Schaltelemente können gespert werden, um irrtümliche Einstellungenänderungen zu verhindern (durch Kinder, bei der Reinigung usw.). Drücken Sie die Taste 3 Sekunden lang, werden die Schaltelemente gespept, auf dem Display erscheint „TASTENFELD GESPERRT" und die Kontrollleuche „SCHALTELEMENTE GESPERRT" leuchtet. Zu weiteren Einstellungen (z.B. um den Garvorgang zu unterbrechen) müssen die Schaltelemente erst wieder frei gegeben werden. Drücken Sie die Taste für 3 Sekunden. Die Schaltelemente werden frei gegeben.

Auch bei aktivierter Sperre der Schaltelemente kann das Kochfeld abgeschelt werden. Zur Aufhebung der Sperre muss das Kochfeld eingeschelt, und die beleuchtete Taste für 3 Sekunden gedrückt werden per 3 secondi.

Demo-Modus

Das Kochfeld kann auch im Vorführmodus (DEMO) in Betrieb gesetzt werden: Während dieser Betriebsweise werden samentliche Heizelemente deaktiviert, die Bedienelemente bleiben jedoch einsatzfähig.

Aktivieren der DEMO-Funktion:

1. Schalten Sie die Kochzone ein.
2. Drücken Sie gleichzeitig oder nacheinander 6 Sekunden lang auf die Tasten und . Es ertont ein akustisches Signal und auf dem Display erscheidt die Anzeige „DEMO ON".

Deaktivieren der DEMO-Funktion:

1. Schalten Sie die Kochzone ein.
2. Drücken Sie gleichzeitig oder nacheinander 2 Sekunden lang auf die Tasten und . Es ertont ein akustisches Signal und auf dem Display erscheidt die Anzeige „DEMO

OFF".

Ausschalten des Kochfeldes

Durch Drücken der Taste wird das Kochfeld ausgeschaltt.

Sollten die Schaltelemente gespeppt worden sein, bleiben diese auch bei Wiedereinschalten des Gerätes gespeppt.

Um das Kochfeld wieder einschalten zu konnen, mussen die Schaltelemente vorher entsprert werden.

Praktische Ratschläge zum Einsatz des Gerätes

So gibt Ihnen Ihr Kochfeld sein Bestes:

• Verwenden Sie Kochgeschirr mit dickem und ebenem Boden, um sicher zu sein, dass dieser perfect auf der Kochzone aufliegt.

• Benutzen Sie stets nur Kochgeschirr, dessen Durchmesser mit dem der Kochzone übereinstimmt, d.h. dessen Boden die Kochzone ganz bedeckt, und damit die gesamte Wärme genutzt wird.

• Achten Sie darauf, dass der Boden des Kochgeschirrs trocken und sauber ist; nur so ist ein perfektes Aufliegen des Geschirrbodens sowie eine lange Lebensdauer von Kochzone und Geschirr gewährleistet.
• Vermeiden Sie den Einsatz von Kochgeschirr, das auch auf Gasflammen verwendet wird. Die äußert hohe Hitzekonzentration der Gasbrenner könnte die Topfböden leicht verformen und demnach die korrekte Auflage beeinträchtigen.

Sicherheitsvorrichtungen

Restwärmeanzeigen

Solange die Temperatur einer Kochzone, von der das Kochgeschirr heruntergenommen wurde, höher als 60^ bleibt, blinking ein Element der Leistungsanzeige, um Gefahren durch Verbrennungen vorzubeugen.

Überhitzung

Im Falle einer Überhitzung der elektronischen Gerätekomponenten schaltet sich das Kochfeld automatisch aus und auf der Leistungsstufenanzeige leuchten die beiden äußeren Teile oder aber die beiden inneren und die beiden äußeren. Diese Hinweis erlischt und das Kochfeld kann wieder eingesetzt werden, sobald die Temperatur auf einen akzeptablen Wert gesunden ist.

Sicherheitsautomatik

Das Gerät ist mit einer Sicherheitsautomatik ausgestattet, die die Kochzone automatisch abschaltet, wenn die maximale Betriebszeit auf einer gewissen Leistungsstufe erreicht wird. Bei Aufreten eines solchen Sicherheitsintervals erscheint auf dem Display die Anzeige „0".

Beispiel: Die wichtere rechte Kochzone wird auf Leistungsstufe 5 eingestellt, die vordere linke dagegen auf 2. Die wichtere rechte Kochzone wird nach 3 Std. Betriebszeit ausgeschaltet, die vordere linke erst nach 10 Stunden.

Tonsignal

Einige Anomalien, wie:

• Gegenstände (Topf, Besteck usw.), die für länger als 10 Sekunden auf dem Schaltfeld liegen,
• Flüssigkeit, die über das Schaltfeld gegosen wurde,
• ein zu longer Druck auf eine Taste, konnen die Ursache für ein Warnsignal sein. Um das Warnsignal auszuschalten, muss der Grund der Störung beseitigt werden. Befindet sich das Kochfeld in einem solchen Zustand, werden die Schaltelemente automatisch gespeppt: Zum Entsperren der Schaltelemente drücken Sie die Taste [Schlüssel-Symbol], die Einstellungen werden beibehalten. Wird die Störung nicht beseitigt, bleibt das Warnsignal eingeschaltet und das Kochfeld wird ausgeschaltet.

Das Kochfeld sieht drei Funktionen zum Garen im Automatikbetrieb vor. An der hinteren, linken Kochzone konnen die Funktionen Öl und BUTTER aktiviert werden. An der vorderen, linken Kochzone kann die Funktion SOSSE aktiviert werden.

SOSSE

These Funktion eignet sich zum Sanftgaren sowie zum langsamen Köcheln von Soßen jeglicher Art.

ÖL

Das Öl wird ohne Veränderung seiner Eigenschaften erhitzt, bevor das entsprechende Gargut hinzugeführst wird.

BUTTER

Die Butter wird zerlassen, ohne ihre Eigenschaften zu schmalern, bevor das entsprechende Gargut hinzugefügt wird.

Aktivierung der Automatik-Funktionen

! Die Kochzone muss ausgeschaltet sein.

1. Drücken Sie diejenige der seitlich des Displays befindlichen Tasten , die der hinteren, linken Garzone entspricht, um die Automatik-Funktion Öl und BUTTER zu aktivieren, und die der vorderen linken Kochzone, um die Funktion SOSSE zu aktivieren.
2. Auf dem Display wird das eigens für die gewählte Kochzone bestimmte Menu eingeblendet.
3. Wahlen Sie eine Garfungkton mittels der seitlich des Displays vorgesehenen Tasten und aus und drücken Sie auf „OK“, um den Garvorgang zu starten.

Die Leistungsanzeige der ausgewählten Kochzone zeigt die verschiedene Leistungen während des automatischen Garprogramms an.

Garen mit Automatikfunktionen

Für die Funktionen Öl und BUTTER kann die Zeit nicht programmiert werden.
Sobald der Inhalt des Topfes die optimale Temperatur erreicht hat, ertönt ein akustisches Signal: zwei kurze Tonsignale alle 15 Sekunden, und auf dem Display wird die Schrift AUTO OK eingebrendet.

Beim Garvorgang Öl und BUTTER kann das Gargut nun in den Topf gegeben werden. Das akustische Signal erlischt und das Kochfeld fahrht mit der automatischen Einstellung fort.

Wird die Automatik-Funktion SOSSE gestartet, fordert das Display zur Einstellung der Dauer auf. Stellen Sie die Minuten mittels der Tasten und an den Seiten des Displays ein und drücken Sie zur Bestätigung auf die Taste „OK".

Beim Garvorgang SOSSE startet der Timer die rückwärte Zeitrechnung, sobald die zur Reduzierung von Soßen optime Temperatur erreicht wird.

Bei Ablauf der voreingestellt den Zeit schaltet sich die Kochzone aus. Um die zuvor eingestellte Dauer zuändern, betätigten Sie die下半ch des Displays vorgesehene Taste OQOQ, die der eingesetzten Kochzone entspricht. Wahlen Sie über die Tasten √ und ∧ den Menüpunkt „DAUER" aus und drücken Sie zur Bestätigung auf „OK". Stellen Sie die Minuten mittels der下半ch des Displays vorgesehenen Tasten √ und ∧ ein und drücken Sie auf die Taste „OK", um die Zeiteinstellung zuändern.

! Betätigten Sie während der Einstellung gleichzeitig die下半 des Displays vorgesehenen Tasten √ und ∧, wird die Zeit auf Null gestellt.
! Wird eine Dauer von 0:00 eingestellt, schaltet sich die Kochzone aus, sobald die optimale Temperatur erreicht wird.

Um die eingestellte Funktion während des Garvorgangs anzuzeigen, betätigten Sie die sichlich vom Display vorgesehene Taste , die der verwendeten Kochzone entspricht. Das Display zeigt daraufufhin den Namen der aktiven Funktion sowie die Restzeit, falls eingestellt, an.

! Während der Automatik-Funktionen kann die Leistungsstufe der Kochzone nicht verändert werden.

Erfolggt keine Einstellung, verfahren das Kochfeld gemäß seiner eigenen automatischen Einstellung und das akustische Signal sowie die Anzeige bleiben weiter bestehen. Erfolgt innerhalb von 10 Minuten keine Einstellung bzw. Änderung, schaltet sich die Kochzone aus.

! Das akustische Signal kann durch Betätigung einer beliebigen Kochfeld-Taste ausgeschaltet werden.

Deaktivierung der Automatik-Funktionen

Drücken Sie auf die Taste Ooo an der Seite des Displays, die der eingesetzten Kochzone entspricht.

Wahlen Sie über die Tasten √ und ∧ die aktive Funktion aus und drücken Sie zur Bestätigung auf „OK".

Wahlen Sie mittels der seitlich vom Display vorgesehenen Tasten ∨ und ∧ die Option OFF aus und drücken Sie auf die Taste „OK“, um die aktive Funktion abzubrechen.

Oder drücken Sie gleichzeitig die Tasten und A. Die Kochzone wird ausgeschaltet.

Vorsichtsmaßregeln und Hinweise

DE

! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gefelfert und sollenen aufmerksam gelesen werden.

C E Dieses Gerat entspricht den folgenden EG-Richtlinien:

• 73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen
• 89/336/EWG vom 03.05.89 (elettromagnetische Verträglichkeit) und nachfolgenden Änderungen
• 93/68/EWG vom 22.07.93 und nachfolgenden Änderungen.
• 2002/96/EG

Allgemeine Sicherheit

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerät darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.
• Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Fußen und auch nicht, wenn Sie barfuß sind.
• Das Gerätarf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Verwenden Sie das Kochfeld nicht als Abstellfläche oder als Schneidebrett.
• Das Glaskeramikkochfeld ist stoßfest; davon kann es durch Stöße bzw. Aufprall von spitzen Gegenständen zerbrechen. Schalten Sie das Kochfeld in einem solchen Fall vom Stromnetz und wenden Sie sich an die Kundendienstelle.
• Sollete die Kochfeldoberfläche gesprungen sein, schalten Sie das Gerät aus, um so mögliche Stromschläge zu vermeiden.
• Vermeiden Sie, dass das Netzkabel anderer Elektrogeräte in Kontakt mit bereits Kochfeldteilen gelangt.
  -itte berücksichtigten Sie,dass die Kochzonen noch fur ca.30 Minuten nach dem Ausschaltensehr heißt bleiben.Die Restwärme wird auf derentsprechenden Anzeige eingeblendet (siehe Inbetriebsetzung und Gebrauch).
• Halten Sie samtliche Gegenstände, die schmelzen können, wie Plastikteile oder Kunststoffe sowie Zucker oder stark zuckerhaltige Speisen von dem

Kochfeld fern. Achten Sie entsprechers auf Verpackungsmaterial, Frischhaltefolie und Alufolie: Wird derartiges Material auf den noch freißen oder warmen Oberflächen belassen, können sie das Kochfeld dauerhaft beschädigen.

• Stellen Sie Stieltöppe und Pfaffen immer mit nachinnen gerichteten Griffen auf die Kochstelle, um jegliches Risiko durch unbeabsichtigtes Anstoßen auszuschreiben.
• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.
• Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Produktkennis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden.
  Die europäische Richtlinie 2002/96/EG über Elektround Elektronik-Altgeräte (WEEE) sieht vor, dass Haushaltsgeräte nicht normal mit dem Stadtmüll entsorgt werden dürfen. Die Altgeräte müssen getrennt gesammelt werden, um die Rückführung und das Recycling der Materialen zu optimieren, aus denen die Geräte hergestellt sind, und um mögliche Belastungen der Gesundheit und der Umwelt zu verhindern. Das Mülleimersymbol ist auf allen Produkten dargestellt, um an die Verpflichtung zur getrennten Abfallsammlung zu erinnern.

Für weitere Informationen zur korrekten Entsorgung können sich die Besitzer von Haushaltsgeräten an die übergeordnete öffentliche Einrichtung oder an ihren Handler wenden.

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Reinigung Ihres Gerätes

! Der Einsatz von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme, die die Oberfläche des Kochfeldes dauerhaft beschädigen * 們 den zu vermeiden.

! Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.

• Zur tätiglichen Pflege genugt es, das Kochfeld mit einem feuchten Schwamm abzuwischen und mit Kuchenpapier abzutrocknen.
• Bei entsprechenden starker Verschmutzung sollen ein spezielles Reinigungsmittel für Glaskeramik verwendet werden; anschließend ist das Kochfeld mit Wasser abzuspälen und sorgfällig abzutrocknen.
• Starke Verschmutzungen setzen sich mit dem mitgelieferten Schaber entfernen. Sie sollenn so Schnell wie möglich - und nicht erst nach Abkühlen des Kochfeldes - entfernt werden, um zu vermeiden, dass sich die Verschmutzungen festsetzen. Gute Ergebnisse halten sich auch mit einem für Glaskeramik geeigneten Spezialschwamm aus Edelstahlwolle und einer einfahren Spüllauge erzielen.

! Der mitgelieferte Schaber ist äußert scharf: Seien Sieitte vorsichtig beim Gebrauch desselben.

• Auf dem Kochfeld versehentlich geschmolzene Alufolie, Plastikteile oder Kunststoffe sowie Zuckerreste müssen umgehend mit einem Schaber von der noch warmen Oberfläche entfernt werden.
• Nach der Reinigung kann das Kochfeld mit einem Pflegeprodukt nachbehandelt werden: Der unsichtbare Schutzfilm, den ein solches Produkt hinterlässt, schützt die Oberfläche vor eventuell überkochenden Speisen. Es empfeihlt sich, diese Nachbehandlung bei lauwarmem oder abgekühtem Gerät vorzunehmen.
• Achten Sie darauf, das Kochfeld nach der Reinigung stets mit klarem Wasser abzuspulen und anschließend abzutrocknen. Rückstände der Reinigungsmittel können sich námlich bei der{nachsten Benutzung des Kochfeldes ihrerseits festsetzen.

Edelstahlrahmen

(nur bei mit Rahmen versehenen Modellen)

Auf den Edelstahlteilen konnten Flecken zurückbleiben, sollte stark kalkhaltiges Wasser oder phosphorhaltiges Spülmittel für längerere Zeit darauf vorhanden sein. Es ist ratsam, das Kochfeld nach der Reinigung gut nachzuspullen und abzutrocknen. Wird versehentlich Wasser darauf verschüttet, muss es sofort sorgsam getrocknet werden.

! Einige Kochfelder sind mit einem Aluminiumrahmen versehen, der Edelstahl sehrähnlich ist. Verwenden Sieitte keine Produkte zur Reinigung und Entfettung, die nicht für Aluminium geeignet sind.

Demontage des Kochfeldes

Sollte sich die Abnahme des Kochfeldes als erforderlich erweisen, verfahren Sieitte wie folgt:

1. Schrauben Sie die Schrauben aus, die zur Befestigung der seitlichen Zentrierungsfedern dienen;
2. lockern Sie die Schrauben der Eck-Befestigungsbügel;
   3.nehmen Sie das Kochfeld aus dem Mobelausschnitt heraus.

! Wir empfehlen dringlichst, Innemechanismen nicht eigenhändig zu reparieren.

Kontaktieren Sie bei Störungenitte den Kundendienst.

DE
