Producttype	Afzuigkap
Merk	Zanussi
Model	ZHC 605 XM
Breedte	60 cm
Diepte	circa 50 cm
Hoogte (min-max)	65 - 100 cm
Netto gewicht	circa 11 kg
Voeding	230 V ~ 50 Hz
Maximaal vermogen	240 W
Maximale luchtdebiet	600 m³/h
Maximaal geluidsniveau	65 dB(A)
Bedieningstype	Mechanische schuifregelaars
Aantal snelheden	3
Verlichting	2 halogeenlampen 20 W (of LED afhankelijk van versie)
Type vetfilter	Wasbaar metalen filter (aluminium)
Actief koolstoffilter (optioneel)	Compatibel model: ZHC 605 XM vereist koolstoffilter (niet meegeleverd)
Afvoermodus	Buitenafvoer (mogelijkheid recirculatie met koolstoffilter)
Luchtafvoerdiameter	150 mm (of 120 mm afhankelijk van montage)
Energielabel	B (volgens normen)
Energie-efficiëntie-index (EEI)	55,1
Luchtdebiet bij optimaal punt	315 m³/h
Druk bij optimaal punt	400 Pa
Vermogen bij optimaal punt	138 W
Geluidsniveau bij optimaal punt	50 dB(A)
Prestatie-index luchtdebiet (FDE)	30,5
Prestatie-index verlichting (LE)	17 lux/W
Hoofdmateriaal	Roestvrij staal
Bevestiging	Wandbevestiging (pluggen en schroeven meegeleverd)
Garantie	2 jaar (onderdelen en arbeid)
Onderhoud vetfilter	Afwasbaar in de vaatwasser of met de hand om de 2 maanden
Vervanging koolstoffilter	Om de 3 tot 6 maanden afhankelijk van gebruik
Repareerbaarheidsindex	7,6/10 (volgens fabrikantgegevens)

Veelgestelde vragen - ZHC 605 XM ZANUSSI

Wat is de ideale installatiehoogte voor de afzuigkap ZHC 605 XM?

De aanbevolen hoogte tussen het kookoppervlak en de afzuigkap is 65 tot 75 cm voor elektrisch koken, en 75 tot 85 cm voor gasfornuis.

Hoe reinig ik het metalen vetfilter?

Het vetfilter kan in de vaatwasser op lage temperatuur (korte cyclus) of met de hand met warm zeepsop worden gereinigd. Het moet worden gedroogd voordat u het terugplaatst.

Is een koolstoffilter nodig voor mijn afzuigkap ZHC 605 XM?

Als uw afzuigkap niet op een buitenafvoer is aangesloten, moet u een actief koolstoffilter (apart verkrijgbaar) gebruiken om de lucht te zuiveren bij recirculatie.

Hoe vervang ik de lamp van de afzuigkap?

Koppel de afzuigkap los van de stroom, klik het verlichtingspaneel los, vervang de halogeenlamp 20W (of gelijkwaardige LED) door een lamp van hetzelfde type en vermogen. Sluit het paneel.

Waarom maakt mijn afzuigkap geluid of trilt hij?

Controleer of de afzuigkap goed aan de muur is bevestigd, of de filters schoon en correct geplaatst zijn. Een geluidsniveau tot 65 dB is normaal bij maximale snelheid.

Kan ik de afzuigkap in recirculatiemodus gebruiken zonder buitenafvoer?

Ja, uw afzuigkap kan in recirculatiemodus werken als u een koolstoffilter installeert en de lucht via het uitlaattrooster aan de bovenkant van de afzuigkap de kamer in wordt geblazen.

Hoe stel ik de 3 snelheden van de afzuigkap in?

Gebruik de mechanische schuifregelaar op het bedieningspaneel: stand 1 voor laag (zacht koken), stand 2 voor gemiddeld, stand 3 voor intensief (sterke geuren).

Wat te doen als de afzuigkap niet inschakelt?

Controleer de stroomtoevoer (stopcontact en zekering). Zorg ervoor dat de lampen niet doorgebrand zijn. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Waar vind ik het vervangende koolstoffilter voor ZHC 605 XM?

Het compatibele koolstoffilter is meestal het model ZHC 605 XM - Koolstoffilter. Het is online of bij erkende Zanussi-dealers verkrijgbaar.

Wat is de levensduur van halogeenlampen?

Halogeenlampen gaan ongeveer 1000 tot 2000 uur mee. Om hun levensduur te verlengen, vermijd stoten en maak ze niet schoon met water terwijl ze branden.

GEBRUIKSAANWIJZING ZHC 605 XM ZANUSSI

Gebruiksaanwijzing INHOUDSOPGAVE

ADVIEZEN EN SUGGESTIES 42 EIGENSCHAPPEN 43 INSTALLATIE 44 GEBRUIK 47 ONDERHOUD 48

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties.
• De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 650 mm.
• Controleer of de netspanning correspondeert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route afleggen.
• Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door verbranding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit werken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende geventileerd wordt. Indien de keuken geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl deze in werking is.
• Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.
• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.
• Er mag niet onder de afzuigkap geflambeerd worden; brandgevaar
• De wasemkap mag niet gebruikt worden door kinderen of door personen die niet in staat zijn de kap correct te gebruiken.

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters altijd tijdig en nauwgezet uit, volgens de aanbevolen intervallen.
• Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

1	1	Wasemkap compleet met: bedieningen, licht, ventilat-orgroep, filters
2	1	Telescopische schouw bestaande uit:
2.1		1	Bovenstuk
2.2		1	Onderstuk
9	1	Reductieflens ø 150-120 mm
15		1	Verbindingsstuk luchtuitlaat

7.1	2	Bevestigingsbeugels	wasemkap
7.2.1	2	Bevestigingsbeugels bovenstuk van de schouw
11	8	Pluggen
12a	8	Schroeven 4,2 x 44,4
12c	6	Schroeven 2,9 x 9,5
12d	2	Schroeven M4 x 25

	Documentatie
1	Gebruiksaanwijzing

Boren van gaten in de wand en bevestiging van de draagbeugels

Trek de volgende lijnen op de wand:

• een verticale lijn tot aan het plafond of tot aan de bovenlimiet, in het midden van de zone waar u de wasemkap wilt installeren;
• een horizontale lijn op: 650 mm min. boven de kookplaat, voor installatie zonder muurplaat; op hoogte H (hoogte van het zichtbare gedeelte van de muurplaat), voor installatie met muurplaat.
• Plaats, zoals aangegeven, de beugel 7.2.1 op 1-2 mm van het plafond of van de bovenlimiet, en lijn het midden ervan (inkepingen) uit op de verticale referentielijn.
• Teken de middelpunten van de gaten in de beugel af.
• Plaats, zoals aangegeven, de beugel 7.2.1 op X mm onder de eerste beugel (X = hoogte bijgeleverde bovenstuk van de schouw), en lijn het midden ervan (inkepingen) uit op de verticale referentielijn.
• Teken de middelpunten van de gaten in de beugel af.
• Plaats, zoals aangegeven, de beugel 7.1 op 95 mm van de verticale referentielijn en 210 mm boven de horizontale referentielijn.
• Teken de middelpunten van de gaten in de beugel af. • Herhaal deze handeling aan de andere kant.

De muurplaat moet gemonteerd worden voordat de wasemkap wordt gemonteerd en dient, als men de plaat zowel aan de bovenkant als aan de onderkant aan de wand wil bevestigen, op de juiste hoogte te worden aangebracht voordat de bases worden gemonteerd. Aangezien het hier een gecompliceerde operatie betreft, moeten deze werkzaamheden worden uitgevoerd door de installateur van de keuken, of door vakbekwaam personeel dat alle uiteindelijke afmetingen van de meubels kent.

Voor bevestiging alleen aan de bovenkant, gaat u als volgt te werk:

• Plaats de plaat op de basis en schuif de onderste klep tussen het bovenvlak en de wand, en centreer de plaat op de verticale referentielijn.
• Teken de middelpunten van de gaten van de bovenklep af.
• Boor op de afgetekende punten gaten van ø 8 mm. Schuif de pluggen 11 in de gaten.
• Bevestig de beugels met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).
• Bevestig, indien aanwezig, de muurplaat met behulp van de bijgeleverde schroeven 12a (4,2 x 44,4).

Montage van de wasemkap

• Schroef de 2 bijgeleverde schroeven 12d in de beugels 7.1.
• Haak de wasemkap aan de beugels 7.1 en centreer hem op de verticale lijn.
• Draai van onder de kap aan de schroeven 12d om de wasemkap recht te hangen.

Aansluitingen

LUCHTUITLAAT AFZUIGVERSIE

Bij installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van ø 150 of 120 mm, naar keuze van de installateur.

• Voor verbinding met een leiding van ø 120 mm, moet de reductieflens 9 op de uitlaat van de wasemkap worden aangebracht.
• Zet de leiding vast met geschikte leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.

LUCHTUITLAAT FILTERVERSIE

• Druk het luchtuitlaatverbindingstuk 15 met kracht op de luchtuitlaat van de wasemkap.
• Verzeker u ervan dat de geurfilters met actieve koolstof geïnstalleerd zijn.

- Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van ten minste 3 mm.

- Verwijder de vetfilters (zie par. "Onderhoud") en verzeker u ervan dat de stekker van de voedingskabel goed in de contactdoos van de afzuigkap is gestoken.

Montage van de schouw

Bovenstuk van de schouw

- De twee zijplaten enigszins openen, ze vasthaken achter de beugels 7.2.1 en ze weer zo ver mogelijk sluiten.

- Aan de zijkant aan de beugel bevestigen met de 4 bijgeleverde schroeven 12c.

Onderstuk van de schouw

- De twee zijplaten van de schouw enigszins openen, ze vasthaken tussen het bovenstuk van de schouw en de wand en ze weer zo ver mogelijk sluiten.

- Bevestig het onderstuk aan de zijkanten aan de wasemkap met 2 van de bijgeleverde schroeven 12c.

- Verzeker u ervan dat de uitlaat van het verbindingsstuk correspondeert met de mondstukken van de schouw.

Bedieningspaneel

L Verlichting Hiermee schakelt u de verlichting aan en uit. M Motor Hiermee schakelt u de afzuigmotor aan en uit. V Snelheid Instelling van de werkingssnelheid:

1. Minimumsnelheid, geschikt voor een continue en zeer stille luchtverversing, als er weinig kookdampen zijn.
2. Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht en het geluidsniveau.
3. Maximumsnelheid, geschikt om de grootste kookdampen tegen te gaan, ook voor langere tijd.

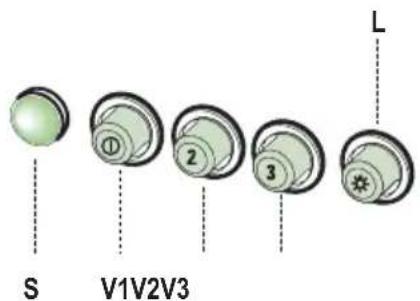

L Verlichting Hiermee schakelt u de verlichting aan en uit. S Led Led motorinschakeling. V1 Motor Inschakeling en uitschakeling van de afzuigmotor op minimumsnelheid, geschikt voor een continue en zeer stille luchtverversing, als er weinig kookdampen zijn. V2 Snelheid Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht en het geluidsniveau. V3 Snelheid Maximumsnelheid, geschikt om de grootste kookdampen tegen te gaan, ook voor langere tijd.

Vetfilters

REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS

• De filters moeten eens in de 2 maanden of, bij bijzonder intensief gebruik, vaker gereinigd worden, en kunnen ook in de vaatwasmachine worden gewassen.
• Verwijder de filters één voor één door ze naar de achterkant van de groep te duwen en ze tegelijkertijd omlaag te trekken.
• Was de filters en vermijd hierbij ze te buigen, en laat ze drogen alvorens ze terug te plaatsen.
• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtbaar blijft.

De filters kunnen niet gewassen en niet geregenereerd worden en dienen bij gebruik van de kap tenminste eens in de 4 maanden of, bij bijzonder intensief gebruik, vaker te worden vervangen.

VERVANGING FILTER MET ACTIEVE KOOLSTOF

• Verwijder de vetfilters.
• Verwijder de verzadigde geurfilters met actieve koolstof, zoals aangegeven (A). • Monteer de nieuwe filters (B).
• Plaats de vetfilters terug.

Verlichting

VERVANGING VAN DE LAMPEN

Gloeilampen van 40 W

• Verwijder de metalen vetfilters. - Schroef de lampen los en vervang ze door nieuwe lampen met dezelfde eigenschappen. - Plaats de metalen vetfilters terug.

Halogeenlamp van 20 W.

• Verwijder de 2 schroeven waarmee de lamphouder is bevestigd en verwijder de houder uit de kap.
• Trek de lamp uit de houder.
• Vervang de lamp door een nieuwe lamp met dezelfde eigenschappen en let er hierbij op dat de twee pinnen correct in de behuizing van de worden gestoken.
• Monteer de houder door hem te bevestigen met de twee eerder verwijderde schroeven.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.
